Какое сечение кабеля нужно для розетки 220в: Кабель для розеток. Выбор и прокладка | Полезные статьи

диаметр провода, его толщина и нормы ПУЭ. Какие кабеля лучше всего использовать для квартиры, а какие для офиса

Расчет диаметра проводов – важная составляющая прокладки электропроводки. Если неправильно выбрать сечение, может произойти поломка приборов или возгорание.

Содержание

1. Размер сечения провода для квартиры
2. Что такое сечение электропровода
3. Какое сечение провода нужно для розеток в квартире
4. Нормы кабеля для спальни и зала
5. Какой использовать провод для кухни и ванной
6. Толщина кабеля электропроводки для коридора
7. Если сечение ниже нормы
8. Полезное видео

Размер сечения провода для квартиры

Основная нагрузка в домашней электросети приходится на розетки, к которым подключаются электроприборы. Важно уметь правильно рассчитать диаметр кабеля.

Он должен выдерживать токовую нагрузку, не перегреваться в ходе работы, быть прочным и гибким. Сечение провода определяется по различным параметрам, от которых зависит стабильность, надежность и безопасность домашнего оборудования.

Что такое сечение электропровода

Электропровод – это основа электросети. Поэтому знать его характеристики нужно не только профессиональным электрикам, но и людям, решившим самостоятельно заняться заменой или восстановлением проводки.

Чтобы увидеть сечение, электропровод перерезают поперек и смотрят на срез с торца. Площадь срезанной части и называется сечением. Величина прямо пропорциональна силе тока, которую провод может пропустить. Диаметр подбирается такой, чтобы выдерживал нагрузку. Тонкий провод перегорит, а взятый с запасом будет использоваться не на сто процентов и означает лишние затраты.

В электротехнических справочниках приводятся значения, связанные с площадью. Для этого необходимо производить пересчет по формуле: S=(3,14*d*d)/4. S – площадь в кв.мм, d – диаметр в мм.

Диаметр напрямую зависит от суммарной потребляемой мощности устройств.
[stextbox id=»info»]При расчете важно, чтобы единицы измерения совпадали – ватты переводятся в киловатты или наоборот.

[/stextbox]

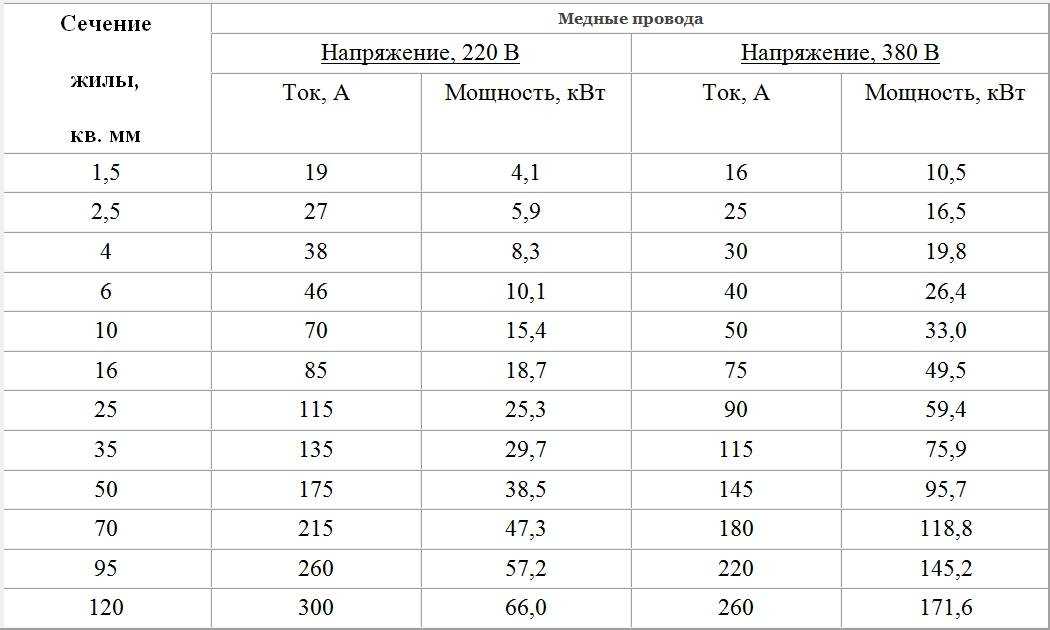

Выбирая подходящий провод, пользуются таблицами, в которых указаны:

• материал;
• напряжение в розетке;
• площадь;
• мощность;
• ток.

Информация используется при выборе кабеля.

Какое сечение провода нужно для розеток в квартире

Сечение провода напрямую зависит от мощности аппаратов, которые к нему будут подключены. Для маломощных приборов, таких как фен или телефон потребуется провод меньшего диаметра, чем для стиральной машины или водонагревателя. По этой причине в спальне устанавливают розетки с проводом меньшего диаметра, чем для кухни. Минимально допустимое значение площади кабеля согласно требованиям ПУЭ – 1,5 кв.мм. Такие провода используются для организации освещения.

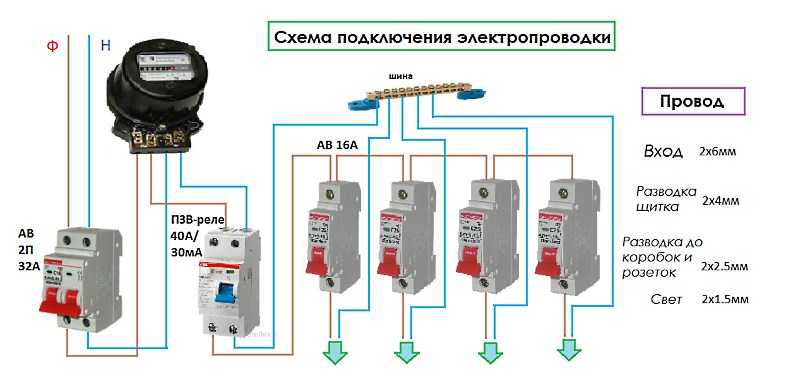

Все электричество приходится на вводный кабель, от которого идет нагрузка в квартиру. Так как жилые помещения имеют мощность от 3 кВт до 15 кВт, провода выбирают 3х10 кв. мм. (для однофазной сети) и 5х4 кв.мм. (для трехфазной сети).

Нормы кабеля для спальни и зала

Выбирая диаметр электропровода, ориентируются на характеристики самого мощного прибора, который будет к ним подключаться. В спальне и гостиной устанавливаются устройства с мощностью до 3000 Вт.

При классических 220 В в розетке для спальни и зала покупают провод в 2,5 кв.мм. Такие кабели рассчитаны на суммарную мощность в 4,6 кВ и силу тока в 21 Ампер для медных проводов. Если электропроводка алюминиевая, максимальная сила тока будет равняться 16 Ампер, мощность – 3,5 кВт для сети 220Вольт.

Для обеспечения безопасности проводников также устанавливается автомат, максимальный ток срабатывания которого не более 25 А.
[stextbox id=»info»]Жилы на 4 кв.мм и больше не используют в розеточной группе по двум причинам: физически не поместятся в клеммы и тяжелее укладывать. [/stextbox]

Какой использовать провод для кухни и ванной

Кухня — это место, в котором сосредоточены самые мощные приборы. Электроплита, нагреватель воды, стиральная машина – это лишь часть устройств, которые устанавливаются на кухне. Являются самыми мощными потребителями энергии, поэтому подбирается для однофазного подключения 3х6 кв.мм, а для трехфазного – 5х2,5 кв.мм.

В ванной установлены мощные приборы? Тогда выбирают провода с площадью разреза, как на кухне. При отсутствии – допустимо прокладывать кабели 2,5 кв.мм.
[stextbox id=»info»]Кабели для ванной и кухни обязательно должны быть защищены от воздействия влаги. При недостаточной защите может произойти замыкание и, как следствие, возгорание. [/stextbox]

Толщина кабеля электропроводки для коридора

Традиционно в коридоре сосредоточены осветительные приборы. Это самая ненагруженная комната в квартире.

Из-за активного применения энергосберегающих источников света в коридоре прокладываются более тонкие электропровода 1,5 кв.мм. Важно следить за тем, чтобы суммарная нагрузка приборов не превышала 3,5 кВ для медной электропроводки и 2,2 кВ для алюминиевой.

Сечение проводников одной группы должно быть одинаковым. Также важно отметить, что в квартире допустимо использовать не любой кабель для прокладки электропроводки.

Если сечение ниже нормы

Существуют нормы отклонения сечения, которые прописаны в ГОСТ 22483-77 «Жилы токопроводящие медные и алюминиевые для кабелей, проводов и шнуров». Сами значения не указаны, там записано электрическое сопротивление. Проверять соответствие нужно по таблицам с диапазоном сечений классов жил.

Когда сечение меньше допустимых норм, кабель использовать нельзя, так как не рассчитан на указанную нагрузку. Следовательно, будет перегреваться, и возникает риск пожара в помещении.

При расчете площади сечения учитывают материал, из которого собрана электропроводка. Медные проводники более гибкие, просты в работе и требуется меньшая площадь, чем для алюминиевых электропроводов.

Розетка — устройство, на котором сосредоточена нагрузка сети. Для корректной и безопасной работы электроприборов важно уметь правильно определять площадь сечения кабелей. Выбор кабелей зависит от суммарной мощности подключаемых приборов. Недостаточный диаметр электропровода грозит перегревом, разрывом изоляции и риском возгорания.

Полезное видео

Какой провод нужно использовать для подключения электроплиты . Электропара

Новая электроплита или варочная панель – большая радость для хозяйки, поскольку обычно она обладает теми функциями, которые были недоступны ранее. Современные модели могут работать в разных режимах мощности да и выглядят гораздо презентабельнее. Поскольку обычно в комплекте находится только сам прибор, нужно заранее выяснить: какой провод следует использовать для подключения электроплиты.

Основным критерием выбора провода для электроплиты являются характеристики проводки – однофазная или трехфазная. В домах старой постройки сеть однофазная и чаще всего выполнена с использованием алюминиевых проводов. Новостройки оснащаются трехфазной сетью с медными проводами, имеющими более высокие  характеристики.

В данной статье мы рассмотрим отличительные особенности проводки в квартире, правильный выбор кабеля для электроплиты (сечение и длину), а также пройдем все этапы ее подключения.

Расчет мощности электроплиты

Если вы купили электроплиту и обнаружили отсутствие провода в комплекте, придется самостоятельно  озаботиться его выбором, обращая основное внимание на марку и сечение.

Основным критерием выбора провода для электроплиты является мощность прибора. Подробную маркировку можно найти на задней панели, обычно она указывается на специальной табличке.

На маркировке первым делом смотрим на показатели суммарной мощности: некоторые модели потребляют до 11 кВт, такие модели подходят для профессионального использования, но никак не для квартиры, где есть предельно допустимые значения потребляемой мощности. Расчетная нагрузка квартир зависит от категории дома и условий обслуживающей компании.

Согласно Инструкции по расчету электрических нагрузок жилых зданий РМ-2696, жилые дома I категории не имеют верхнего ограничения уровня электрификации быта, который определяется заказчиком. Жилые дома II категории имеют два уровня электрификации быта: с газовыми плитами и с электроплитами.

Для домов с электроплитами возможно получить о 8,8 до 11 кВт на квартиру, это суммарная мощность, поэтому выбирать плиту нужно с учетом данного параметра. Самый оптимальный вариант – до 6 кВт. Данные о мощности можно также найти в техническом паспорте изделия.

Определяем сечение провода для электроплиты

Итак, сеть в доме может быть однофазной или трехфазной. Если вы живете в новом доме, можете смело выбирать провод для трехфазной сети. Определить тип проводки можно и визуально, достаточно посмотреть на провод, который идет к  электроплите. Если в кабеле всего три жилы, проводка однофазная. Если вы видите 5 жил, сеть трехфазная.

Выбор провода  для электроплиты зависит также от того, открытая проводка или закрытая. В таблице приведены значения сечения кабеля для разных материалов и разного типа проводки.

Таблица сечения кабеля в зависимости от типа проводки

Сечение кабеля, мм²	Проводка с медной жилой			Проводка с алюминиевой жилой
	Ток, А	Мощность, кВт при однофазной сети	Мощность, кВт при трехфазной сети	Ток, А	Мощность, кВт при однофазной сети	Мощность, кВт при трехфазной сети
0,5	11	2,4	—	—	—	—
0,75	15	3,3	—	—	—	—
1,0	17	3,7	6,4	—	—	—
1,5	23	5,0	8,7	—	—	—
2,0	26	5,7	9,8	21	4,6	7,9
2,5	30	6,6	11,0	24	5,2	9,1
4,0	41	9,0	15,0	32	7,0	12,0
6,0	50	11,0	19,0	39	8,5	14,0
10,0	80	17,0	30,0	60	13,0	22,0
16,0	100	22,0	38,0	75	16,0	28,0
25,0	140	30,0	53,0	100	23,0	39,0

Выбор марки провода для электроплиты

Существует множество видов проводов, от обычного соединительного провода до многожильных толстых кабелей, использующихся при уличной прокладке.

Как выбрать нужный провод для электроплиты?

В первую очередь нужно понимать, что потребуется два вид провода: один пойдет от розетки до вводного автомата, второй – от розетки  до электроплиты.

Для подключения электрической плиты к автомату лучше всего использовать многожильные медные кабели, которые обладают достаточной гибкостью и могут быть легко уложены по периметру помещения. Самый распространенный вариант – провод ВВГ 3х6  3-х жильный, медный сечением 6 мм², он прослужит до 30 лет!

Кабели ВВГнг (негорючий), NYM будут подороже, но ведь плиту подключают один раз, можно немного потратиться. Если прибор малой мощности до 6 кВт, можно использовать аналогичный провод сечением не менее 4 мм².

Для подключения электроплиты к розетке широко используется ПВС (провод соединительный в ПВХ изоляции),  он обладает многопроволочной многожильной конструкцией и может использоваться в сети с напряжением до 660 В (в трехфазной сети напряжение 380 В).

Данный вид провода не подходит для стационарной проводки, однако служит прекрасным соединителем, что нам и нужно. Срок службы до 10 лет.

Особенности подключения электроплиты

Мы определились с типом проводки и видами кабеля, теперь нужно разобраться с подключением электроплиты.

Данный прибор потребляет много мощности, поэтому и речи быть не может о его подключении к розетке с другими электроприборами. Для электроплиты выбирается отдельная розетка. Можно подключить плиту напрямую к автомату без розетки, но данный способ уместен лишь в том случае, если промежуточный электрощит находится в квартире. В противном случае как вы будете мыть плиту, если не сможете отключить ее от сети?

Представим, что в квартире расположен электрощит. Для электроплиты нужно выделить отдельную линию с автоматом для безопасности. Номинал автомата выбирается в зависимости от сечения кабеля. В таблице указано соответствие номинала автомата сечению выбранного провода.

Сечение медного кабеля	3 x 1,5	3 x 2,5	3 x 4	3 x 6	3 x 10
Номинальный ток автомата, А	10	16	25	32	50
Предельный ток автомата, А	16	20	32	40	63

Поскольку сечение кабеля должно быть не менее 4 мм², номинальный номинал автомата будет 25 ампер для однофазной проводки и 32 ампера для трехфазной.

Для подключения электроплиты к автомату лучше обратиться за помощью к профессиональному электрику – это разовая работа и выполнить ее лучше качественно, без риска для жизни и здоровья.

Размер провода 220 В для розетки

Последнее обновление: 17 марта 2023 г. Сэм Орловский

Категории Обучение

Теги Электропроводка

Розетка 220 В обычно используется для питания больших энергоемких приборов, таких как водонагреватель, электрическая сушилка или электрическая плита. Это означает, что вам никогда не придется беспокоиться о подключении отходящих проводов при подключении розетки 220 В. Ваша единственная ответственность заключается в том, чтобы подключить розетку к источнику питания.

Будучи электриком, я знаю, как важно использовать идеальное сечение провода для 220-вольтовой розетки.

Использование провода правильного сечения имеет жизненно важное значение, поскольку электрические цепи с большей силой тока требуют более толстых проводов, чтобы выдерживать нагрузку без перегрева.

Как правило, вы можете использовать тот же провод 12-го калибра, который вы бы использовали для цепи 110 В, 20 А, при подключении розетки 220 В, 20 А к электроинструментам. Помните, что кабель должен включать в себя дополнительный горячий провод. Если прибор потребляет 30 ампер, требуется розетка другого типа и кабель 10 калибра.

Я пойду глубже ниже.

Какой размер/сечение провода для розетки на 220 В?

Проволочный калибр предназначен для измерения толщины; чем меньше калибр, тем толще провод. Вы можете использовать тот же провод 12-го калибра, который вы использовали бы для 110-вольтовой цепи 20-ампер при подключении розетки 220-вольтовой, 20-амперной к электроинструментам. Помните, что кабель должен включать в себя дополнительный горячий провод. Если прибор потребляет 30 ампер, требуется розетка другого типа и кабель 10 калибра.

В магазине кабель будет иметь маркировку 10 AWG. Продолжая последовательность, для цепи на 40 ампер требуется восемь кабелей AWG, а для цепи на 50 ампер требуется шесть кабелей AWG. Во всех случаях требуется трехжильный кабель, содержащий четыре провода, поскольку заземление, хотя и необходимо, не считается проводником. Убедитесь, что вы покупаете розетку и кабель, рассчитанные на потребление тока устройством.

Для значительной части 220-вольтовых приборов требуется электрический ток 30 ампер и более. Другие, такие как небольшие кондиционеры, электроинструменты и кухонная техника, потребляют всего 20 ампер. Если вам когда-нибудь понадобится установить вилку на 20 ампер и 220 вольт, эквивалентную розетке на 230, 240 или 250 вольт, вы должны привыкнуть к проводке на 220 вольт.

Калибр провода и допустимый ток (А)

Допустимый ток провода — это величина тока, которую он может безопасно пропустить.

Провода большего размера могут нести гораздо больший ток, чем провода меньшего размера, потому что они могут вмещать больше электронов. Из таблицы видно, что провод AWG 4 может безопасно проводить ток 59,626 ампер. Провод AWG 40 может безопасно проводить только 0,014 мА тока. (1)

Если величина тока, проходящего по проводу, превышает допустимый ток, провод может перегрузиться, расплавиться и загореться. Таким образом, превышение этого рейтинга представляет собой угрозу пожарной безопасности и чрезвычайно опасно. (2)

Ознакомьтесь с некоторыми из наших статей по теме ниже.

• Сколько ампер выдерживает провод 18 калибра
• Провод какого сечения для 20 ампер 220В
• Канатный строп с усилием

---

Каталожные номера
(1by)electron https://jus. com/chemistry/electrons/
(2) Опасность пожарной безопасности – https://www.redcross.org/get-help/how-to-prepare-for-emergencies/types-of-emergencies/fire/is-your- home-a-fire-hazard. html

Насколько полезна была эта статья?

Сожалеем, что это не помогло!

Давайте улучшим этот пост!

Пожалуйста, сообщите нам, как мы можем улучшить эту статью.

О Сэме Орловском

Сертификаты: B.E.E.
Образование: Университет Денвера – электротехника
Место проживания: Денвер Колорадо

Электротехника – моя страсть, и я работаю в этой отрасли уже более 20 лет. Это дает мне уникальную возможность дать вам экспертные рекомендации по благоустройству дома и DIY. Я не только электрик, но я также люблю машины и все, что связано со столярным делом. Один из путей моей карьеры начался с работы разнорабочим, так что у меня также есть большой опыт в обустройстве дома, которым я с удовольствием делюсь.

| Reach MeКатегории Обучение Метки Проводка

Как подключить вилку 220 В с 3 проводами (руководство из 7 шагов)

Многие люди не знают, что существует два типа розеток 220 с 3 контактами, для которых требуется разная проводка. То, как вы планируете использовать розетку, определит, как ее нужно подключить.

Как лицензированный электрик, я прошу, чтобы, если вы чувствуете себя некомфортно или сталкиваетесь с проблемами во время работы по подключению розетки, пожалуйста, остановитесь и позвоните местному электрику, чтобы он пришел и закончил работу.

Продолжайте читать, чтобы узнать   7 шагов по , как подключить 3-проводную розетку 220 В!

Что нужно знать о подключении трехконтактной розетки 220 В с тремя проводами

Подключение трехконтактной розетки 220 В может быть довольно простой задачей для домовладельца, если он уважает электричество и понимает, над чем работает .

Перед началом очень важно убедиться в отсутствии питания на проводе. Поражение электрическим током может быть очень опасным, и безопасность должна быть приоритетом! В большинстве юрисдикций также требуются электрические разрешения для новых розеток, за которые взимается небольшая плата.

Чтобы убедиться, что вы устанавливаете розетку безопасно , вам необходимо знать потребляемый ток устройства. Это гарантирует, что у вас есть надлежащая вилка и правильный размер провода, чтобы нести нагрузку оборудования.

Два типа 3-контактных 220-контактных розеток

Еще одна важная вещь, на которую следует обратить внимание, это разница между двумя типами 3-контактных 220-контактных вилок.

Для одного типа потребуется нейтральный провод или белый провод , а также два провода под напряжением, которые обычно имеют красный и черный.   Для другого требуется заземляющий провод, который может быть из оголенной меди или зеленым с изоляцией вместе с двумя горячими проводами. Их замена может привести к повреждению оборудования. Я рекомендую вам прочитать мое руководство «Какой провод горячий?» для идентификации основных электрических проводов.

Очень важно понимать, что вилку, для которой требуется нейтраль, нельзя заменить вилкой, для которой требуется только заземление в качестве третьего провода. Любой прибор, который использует питание 110 В для таких функций, как часы или таймер, должен иметь нейтральный или белый провод. Если оборудованию требуется только питание 220 В, то нейтраль не требуется, а 3-й провод будет заземлением.

Используйте обжим или винт

При подготовке к подключению розетки существует два способа ее подключения. Первый заключается в том, чтобы обернуть провод вокруг винта, а затем затянуть его. Другой — обжать кольцевой наконечник на конце провода, что позволяет вынуть винт из гнезда, вставить его через отверстие в наконечнике, а затем затянуть. Использование кольцевого наконечника позволяет обеспечить хорошее герметичное соединение!

Читайте также >> Как подключить вентилятор и свет в ванной к отдельным выключателям?

Расходные материалы, необходимые для подключения трехпроводной вилки на 220 В

• Измеритель напряжения — Измеритель напряжения позволяет убедиться, что питание отключено.
• Отвертка — отвертка используется для заделки проводов и установите крышку розетки
• Инструмент для зачистки проводов — Инструмент для зачистки проводов будет использоваться для снятия изоляции с отдельных проводов
• Универсальный нож — Универсальный нож будет использоваться для снятия внешней оболочки, чтобы открыть отдельные провода
• Изолента — Изолента будет использоваться для обертывания розетки вокруг винтов клеммы в качестве дополнительного уровня безопасности.
• Кольцевые наконечники (дополнительно) — Кольцевые наконечники могут быть обжаты на концах отдельных проводов для обеспечения более надежного соединения

Как подключить вилку 220 В к 3 проводам (7-этапное руководство)

1. Определите силу тока и калибр провода
2. Убедитесь в отсутствии питания
3. Зачистите внешнюю оболочку кабеля
4. Зачистите концы отдельных проводов
5. Обожмите кольцевые наконечники или перейдите к следующему шагу, если они не используются
6. Заделка проводов
7. Двойная проверка соединений и завершение

Шаг 1.

Определите силу тока и сечение провода

Определите силу тока и сечение провода, необходимые для вашей цепи.

Сила тока определит, какое сечение провода или толщина провода вам потребуется. Важно, чтобы он был правильного размера, чтобы он мог выдерживать ток или силу тока, протекающую по проводу. Это также гарантирует, что ваш автоматический выключатель сможет выполнять свою работу, защищая вас и ваше оборудование.

• Провод 10 калибра подходит для розетки на 30 ампер
• Провод 8 калибра подходит для розетки на 40 ампер

0015 НЕ МОЖЕТ использовать провод с более низкими характеристиками!

Шаг 2. Проверка отсутствия питания

С помощью тестера напряжения убедитесь в отсутствии питания на проводе, который вы подключаете.

Осторожно прикоснитесь одним щупом к концу провода под напряжением, а другим щупом прикоснитесь к проводу заземления; Ваш мультиметр должен показывать ноль вольт.

Читайте также >> Как установить проводку скважинного насоса на 200 В?

Шаг 3.

Снимите внешнюю оболочку кабеля

Снимите внешнюю оболочку кабеля, аккуратно разрезав наружную изоляцию канцелярским ножом.

Будьте осторожны при этом, чтобы не прорезать слишком глубоко и не повредить изоляцию отдельных проводов. Вы захотите снять оболочку достаточно далеко, чтобы вы могли легко посадить провода на их респектабельные винты, не заходя слишком далеко, чтобы провода были видны снаружи коробки.

Шаг 4. Зачистите концы отдельных проводов

Зачистите концы отдельных проводов, чтобы их можно было соединить.

То, сколько вы снимаете, зависит от того, используете ли вы кольцевые наконечники или наматываете ли вы провод вокруг винта.

Если вы используете кольцевые наконечники, оголите столько провода, чтобы вы могли надеть цилиндр кольцевого наконечника на зачищенный провод. Вы не хотите, чтобы из ствола торчало много оголенного провода, и вы не хотите, чтобы изоляция была обжата под стволом.

Если вы намотаете провод на винт, вы снимете примерно 1 дюйм изоляции. Затем возьмите кончик стриппера, зажмите конец провода и сверните его так, чтобы конец провода мог зацепиться за винт.

Читайте также >> Как подключить трехпозиционный выключатель света?

Шаг 5. Обожмите кольцевые наконечники или перейдите к следующему шагу, если они не используются

Обожмите кольцевые наконечники на каждом из трех проводов по отдельности.

Протяните трос через ствол кольцевой проушины, пока конец троса не окажется сразу за концом ствола. Вы не хотите толкать его слишком далеко, иначе он будет мешать затягиванию винта.

Затем поместите щипцы для проволоки вокруг ствола и сожмите. После того, как вы обжали его, потяните за кольцевой наконечник, пытаясь отсоединить его от провода. Вы хотите убедиться, что он надежно обжат на проводе. Если он ослаблен, он может создать горячую точку, которая может привести к пожару, или он не будет пропускать электричество.

Читайте также >> Как подключить и установить потолочный вентилятор?

Шаг 6.

Заделка проводов

Заделка проводов и окончательное подключение.

Если вы используете кольцевые наконечники, найдите один из черных или латунных винтов на задней стороне розетки и полностью удалите его с помощью отвертки. Наденьте наконечник одного из горячих проводов, красного или черного, на винт и вкрутите его обратно в гнездо. Удалите другой черный или латунный винт, наденьте наконечник другого горячего провода и закрутите его обратно.

Найдите третий винт. В зависимости от приложения, для которого вы его используете, винт будет зеленого или серебристого цвета. Если он зеленый, вы должны подключить зеленый или оголенный провод. Если это серебро, то вы должны подключить белый провод. Возьмите последний провод и снова удалите винт, сдвиньте наконечник и вставьте винт обратно в розетку.

Если вы просто наматываете провод на винт, выполните тот же процесс, что и с кольцевыми наконечниками, только в этом случае вам не нужно снимать винт. Вы можете просто ослабить его достаточно, чтобы надеть крючок провода сверху и затянуть его, пока провод не будет надежно закреплен. Убедитесь, что изоляция не зажата под винтом! Это также может создать слабое соединение, вызывающее проблемы с отсутствием питания, горячими точками и/или возгоранием.

Шаг 7. Дважды проверьте соединения и отделку

Дважды проверьте надежность соединений, отсутствие ослабленных кольцевых наконечников или плотность затяжки винтов на проводе.

Если все выглядит хорошо, возьмите изоленту и обмотайте ее вокруг вилки, закрывающей винты и любой оголенный провод. Это обеспечивает защиту от удара током или короткого замыкания проводов.

Когда все будет готово, можно аккуратно уложить провода в коробку, установить розетку и надеть крышку. Как только крышка будет надежно закреплена, вы можете снова включить питание.

Часто задаваемые вопросы

В чем смысл розетки 220 В?

Вилка или розетка на 220 В предназначены для обеспечения более высокой мощности некоторых бытовых приборов, таких как сушилки, духовки, кондиционеры, морозильники и т. д.

Некоторым мощным инструментам, таким как воздушные компрессоры или сварочные аппараты, для правильной работы требуются розетки с более высоким напряжением.

Как подключить трехконтактную вилку 220 В?

У вас должно быть два провода, черный и красный, это горячие провода. Они приземлятся на черные или латунные винты вилки.

Третий провод будет зеленым или белым. Этот провод приземлится на последний винт, который будет серебряным или зеленым.

Читайте также >> Как подключить и установить островную вытяжку?

Сколько проводов вам нужно для 220В?

Вам потребуется от 3 до 4 проводов для 220В.

Не для всех приложений, требующих питания 220 В, требуется нейтральный или белый провод. Для этого требуются два провода, обычно красный и черный, и провод заземления, зеленый или оголенный.

Есть ли у 3 Wire 220 заземление?

В цепи 220 вольт любое паразитное напряжение может передаваться по проводу нейтрали/заземления.

Такой способ подключения позволяет паразитному напряжению поступать к оборудованию или устройству, на которое подается питание, что может привести к поражению пользователя электрическим током.

Самый безопасный способ подключения чего-либо, требующего нейтрали, — это 4-проводная розетка. Это позволяет разделить землю и нейтраль, а любую паразитную мощность безопасно отводить на землю.

Где вы соединяете заземление и нейтраль для 3-контактных розеток 220?

Заземление и нейтраль соединяются в электрических панелях. Нейтральные провода, входящие в электрический щит, высаживаются на нейтральную шину.

В этой шине используется соединительный винт для соединения нейтральной шины с заземлением, которое подключается к панели через шину заземления.

Могу ли я объединить нейтраль и землю?

Нет, если есть два отдельных провода заземления и нейтрали, их никогда нельзя связывать вместе.

Это может быть очень опасно. Нейтраль предназначена для безопасного отвода любого паразитного напряжения обратно на панель.
