Какого цвета провода фаза ноль земля

В современной жизни маркировка проводов по цвету это не рекламный ход завода-изготовителя, чтобы выделиться среди других. Это необходимость и требование, без которого невозможен быстрый и качественный монтаж эл.проводки. Чем помогает данная расцветка?

быстрая идентификация назначения провода (фаза, ноль или земля)
уменьшение количества ошибочных подключений в процессе монтажа
отсутствие необходимости в прозвонке провода для фазировки

Производители выбирают цвета проводника не по своему желанию, а согласно правил. Причем на проводник может наноситься не только цвет, но и цифро-буквенное обозначение.
Расцветка наносится на всей протяженности изоляции жилы. Но на некоторых участках можно также использовать разноцветные кембрики под термоусадку. В основном они широко применяются на концевых разделках кабеля.

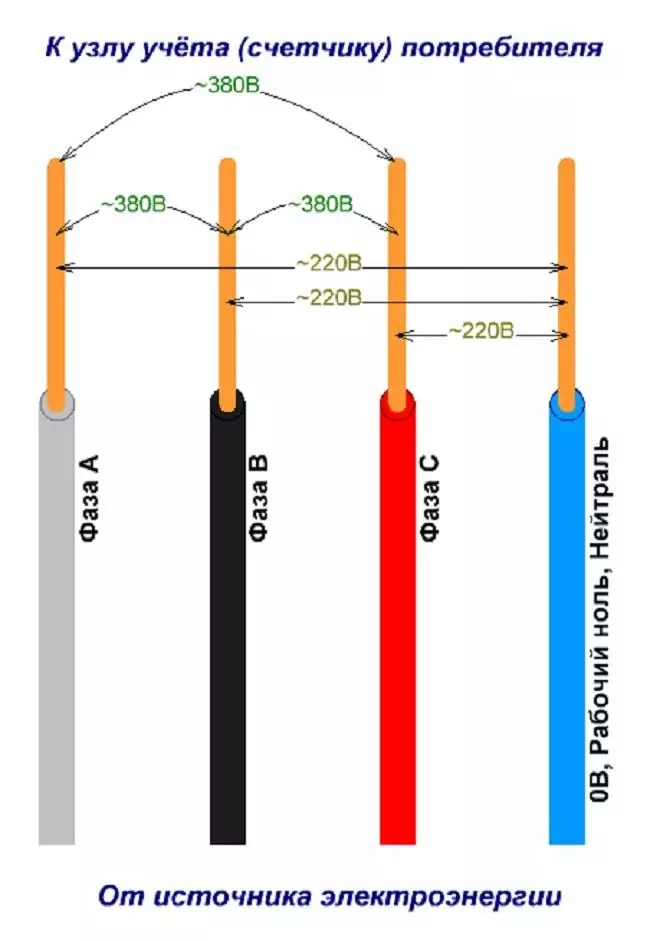

Расцветка в сети 220В и 380В однофазного и трехфазного напряжения

В трехфазной сети провода и шины ранее раскрашивались следующим образом:

Фаза А

Желтого цвета

Фаза В

Зеленого цвета

Фаза С

Красного цвета

Для того чтобы легче запомнить порядок цветов, электрики использовали аббревиатуру – Ж-З-К.

С 01.01.2011г ввели новые стандарты согласно ГОСТ Р 50462-2009 (СКАЧАТЬ):

Фаза А

Коричневый

Фаза В

Черный

Фаза С

Серый

Теперь пора переходить на сокращения – К-Ч-С! Субъективно говоря, данная маркировка в наглядности проигрывает предыдущей цветной раскраске Ж-З-К.

А представьте, что в щитовой или в помещении плохое освещение, пыль на проводах? Как вы думаете, что ваш глаз лучше различит, желтый от зеленого цвета или коричневый от черного? Правилами в этом случае оговаривается необходимость буквенного обозначения и маркировки жил, помимо цветовой.

Буквенное обозначение проводов

Каким должно быть буквенное обозначение проводов по ГОСТ представлено в следующих таблицах:

Наносить эти буквы лучше всего при помощи специальных колечек бирок.
Они представляют из себя ПВХ трубку, предварительно надрезанную, с нанесенными на ней буквами и цифрами.

Маркировать фазные проводники желтым или зеленым цветом по новым правилам запрещено. Именно из-за их схожести с желто-зеленым проводником заземления.

Также стоит заострить внимание, что коричневый цвет – именно фаза А или L1 (просто L в однофазной 220в сети), а черный – фаза B или L2. Когда вы проводите проводку для себя, невольно можете и упустить данный момент. А вот если электрика делается на промышленный объект, то здесь с вас потребуют четкого соблюдения международного стандарта и правильной фазировки.

Белый цвет является самым дешевым вариантом при изготовлении изоляции жил, так как не требует применения красителей. Поэтому его чаще всего используют производители дешевых марок кабелей. На счет этого цвета нет каких-либо специальных указаний по маркировке.

Расцветка в сети постоянного напряжения

В сетях постоянного напряжения задействовано 3 шины. Здесь отсутствует привычные нам ноль и фаза. Есть положительный проводник или шина (со знаком плюс) и отрицательный проводник (со знаком минус). Плюсовая шина, по старым правилам должна быть красного цвета, минусовая – синего. Нулевая рабочая шина – голубого.

По новым стандартам с 01.01.2011г:

Плюсовая

Коричневого цвета

Минусовая

Серого цвета

Средний проводник

Синего цвета

Ошибки и варианты расцветки фазных, нулевых и заземляющих проводов

Вопрос маркировки проводов по цвету остро встает, когда проводку монтирует один электрик, а затем обслуживает другой. При соблюдении всех правил расцветки на поиске неисправности значительно экономятся и время и деньги.

К сожалению, в старой советской проводке большинство проводников одноцветные и здесь уже никак не обойтись без пробника или мультиметра.

Если цветовая маркировка есть и соблюдена, то нулевые и защитные провода должны быть:

Нулевой провод N – должен быть синего цвета.
Нулевой защитный PE – желто-зеленого.
Проводник совмещающий нулевой защитный и рабочий ноль PEN – желто-зеленый на всей протяженности провода, но на конце в месте соединения — синего цвета.

При расцветке фазных проводов производителю дается выбор из множества вариантов расцветки. Вот основные из них:

Нестандартные варианты расцветки проводов

Иногда из-за неправильной маркировки цветов производителями, приходится пренебрегать ГОСТом. Например у вас 3 жилы в кабеле разных цветов:

синий
коричневый
черный

В этом случае фазу делаете по правилам, а именно – коричневым цветом. Нулевой провод будет синим. А вот черная жила станет заземлением. В таком варианте цвета будут хотя бы напоминать советский стандарт.

Еще один из ”неудобных” вариантов комбинирования цветов жил кабеля:

черный
синий
красный

Чтобы по минимуму нарушить ГОСТ и быть близко к его требованиям, фазу делайте черным цветом. Синий – нулевым, а вот красный будет защитным проводником PE.

Только обязательно промаркируйте его на конце желтой и зеленой изолентой.

А что делать, если в кабеле нет вообще ни одного цвета напоминающего фазный провод? То есть отсутствуют цвета черный, коричневый и серый. Тогда выбирайте за фазу тот провод, который максимально близко соответствует к установленному правилами коричневому цвету. Например, красный.

Для двухжильных кабелей, в которых часто попадаются цвета черный и белый, также полагайтесь на ГОСТ:

черный будет фаза – L
белый – нулевой совмещенный с заземляющим PEN

Если от 3-х фазного кабеля на 380в отходит отпайка на однофазную сеть 220в, то отходящая жила обязательно должна быть того же цвета, что и провод питания. Когда вам все же попался кабель с отсутствием расцветки жил, можно воспользоваться цветными цифровыми кембриками.

Еще на концах разделки проводов, согласно фазировки, можно одеть разноцветные изолирующие термотрубки или разноцветную изоленту. Чтобы не прибегать к таким методам, заранее на стадии покупки и выбора кабеля обратите внимание на его цветовую расцветку.

Что делать, если кабель уже проложен без соблюдения цветовой маркировки?

Чаще всего можно столкнуться с ситуацией, когда проводка уже проложена, а электрик который этим занимался, как правило не озаботился ознакомиться с правилами цветовой маркировки и ГОСТ. Что делать в этом случае?

Здесь ничего не остается как брать в руки приборы – пробник, индикатор, прозвонку и тратя время, выискивать нужные проводники. После каждого определения того или иного проводника, используйте цветные кембрики для их обозначения согласно ГОСТ и переходите к следующему. Данное обозначение достаточно сделать только в конце и начале кабеля, а не по всей его протяженности.

Фазные проводники от нулевых отличить легко. А как различить нулевой рабочий от защитного, можно ознакомиться в статье «4 способа отличить заземляющий проводник от нулевого».

Советы, связанные с расцветкой проводов, которых следует придерживаться при монтаже:

старайтесь не использовать кабели разных производителей.
Как правило, и расцветки у них не одинаковые, что в дальнейшем может привести к ошибкам при монтаже.
если вы все же вынуждены работать с кабелями разных производителей и расцветок, в самом начале прозванивайте все жилы и заранее маркируйте их разноцветной изолентой, чтобы не перепутать в дальнейшем. Не надейтесь на свою память
когда приходится наращивать короткий кабель, то используйте провода тех же цветов, что и на основном участке.
старайтесь не использовать кабели, в которых нет жил с желто-зеленым цветом (защитный ноль)
если в кабеле отсутствует жила желто-зеленого цвета, то в качестве земли используйте ближайший родственный цвет.

Какого цвета провода фазы, ноля, заземления

В электрике существует три вида проводов: фаза, ноль и заземление. Неправильное подсоединение электропроводов может привести к возникновению короткого замыкания или удару током.

Ранее цвет проводов был черным или белым, что не только доставляло неудобства, но и затягивало работу: чтобы определить ноль и фазу, необходимо было подать питание в проводники и проверить их тестером. Принятая сегодня цветная маркировка позволяет даже человеку с отсутствием опыта достаточно быстро определить фазу, ноль и заземление и подключить контакты правильно и безопасно.

Маркировка разными цветами осуществляется в соответствии с Европейскими стандартами и Правилами устройства электроустановок. Она наносится по всей длине проводника, обеспечивая удобство работы.

Цветовая маркировка позволяет быстро идентифицировать провода

Читайте также: Маркировка проводов

Цвет провода заземления

Провод заземления может маркироваться следующими цветами:

желтым;
зеленым;
желто-зеленым;
желто-зелеными полосами в продольном или поперечном направлении.

Обратите внимание, что заземление также называют нулевой защитой, не следует путать его с рабочим нулем.

На схемах заземление обозначается как PE.

Цветовая маркировка ноля

Ноль также называется нейтральным или нулевым рабочим контактом. Он маркируется синим или голубым цветом, иногда имеет одну или несколько белых полос.

На схемах указывается как N.

Маркировка фазного провода

Наибольшую опасность при работе с электропроводкой представляют именно фазные провода, так как в ряде случаев прикосновение к ним может привести к летальному исходу. Провод фаза (плюс) маркируется разными, но всегда яркими цветами:

черным;
серым;
белым;
коричневым;
фиолетовым;
оранжевым;
бирюзовым;
красным;
розовым.

На схемах обозначается как L. При наличии нескольких фаз к букве добавляют цифру: L1, L2, L3. На некоторых схемах трехфазных сетей первую фазу обозначают как А, вторую – В, третью – С.

В связи с большим количеством вариантов цветовых решений найти фазу проще, если сначала исключить ноль и заземление.

Цветовые обозначения проводов в разных странах. По данным wikipedia.org

Определение правильности маркировки

Цвета проводов позволяют ускорить их определение, но полагаться только на них может быть опасно, так как не исключена возможность ошибочного подключения. Перед началом любых работ необходимо удостовериться в правильной идентификации проводников с помощью измерительных приборов: мультиметра или индикаторной отвертки.

При прикосновении к фазе на отвертке загорится светодиод. Если провод двужильный, вторым проводником будет ноль. Если же провод трехжильный, потребуется прозвонить кабель тестером или мультиметром.

Читайте также: Как прозвонить кабель

Для определения ноля и заземления необходимо дотронуться одним стержнем к фазе, вторым – к проводнику, который предположительно является нулевым. Если на экране тестера высветится 220 В или текущее напряжение, которое по факту может быть меньше – это ноль. Если значение сильно меньше, то проверку необходимо продолжить.

Одним стержнем нужно снова прикоснуться к фазе, вторым – к предполагаемому заземлению. Если показания ниже, чем при первом измерении, то это действительно заземление. Если выше, то провода подключены неправильно и это ноль. В этом случае нужно найти, где именно ошибка в подключении, или же двигаться дальше, запомнив этот момент, но предпочтительнее будет, конечно, первый вариант.

Читайте также: Чем отличается зануление и заземление

Все, что вам нужно знать об электрическом проводе Цветовой код

Ваша домашняя проводка является важной частью электрической системы дома, и если ваш дом был построен после 1960 года или проводка была обновлена с тех пор, то, скорее всего, электрическая провода соответствуют определенным цветовым стандартам. Хотя никогда не стоит начинать возиться с электрическими проводами по очевидным причинам безопасности , хорошо иметь базовое представление о коде электрических проводов.

Все провода в вашем доме, независимо от цветового кода электрических проводов, в какой-то момент потенциально могут проводить электричество. Поэтому очень важно относиться к каждому цвету с осторожностью. А еще лучше, подумайте о том, чтобы доверить все электромонтажные работы квалифицированным и лицензированным электрикам.

Жилые провода бывают разных цветов: от черного и белого до оголенной меди и более ярких вариантов, таких как зеленый, желтый или синий. Понимание того, что представляет собой каждый цвет, и назначение провода — это хорошо, даже если вы не занимаетесь рукоделием.

Когда речь идет о кабелях, нужно знать, что цвет оболочки зависит от их использования. Например, белая оболочка показывает, что внутри находятся провода 14-го калибра, тогда как желтая оболочка говорит о том, что это провода 12-го калибра. Если смотреть дальше, на цвета проводов, они зависят от предполагаемого назначения.

В соответствии с Национальным электротехническим кодексом (NEC) нейтральные проводники должны быть белого или серого цвета, тогда как заземляющие провода должны быть зелеными или медными. Все остальные цвета являются более общими, принятыми в отрасли или стандартизированными правилами.

1. Черные провода

Черный — это стандартный цветовой код электрических проводов для проводов под напряжением. Они используются для передачи электроэнергии по всем типам цепей к вашим розеткам и выключателям. Часто они также используются для подключения выключателя к электрической нагрузке, что заставляет их переключать ноги в цепях.

Черные провода постоянно находятся под напряжением, и они очень распространены в стандартной жилой электропроводке. Вы увидите, что черные провода называются «горячими» во многих графических представлениях. Это означает, что они передают питание от вашего электрического щита к определенному месту назначения. Иногда для тех же целей допускаются белые провода, если они помечены изолентой, но обратное неверно. Таким образом, черный провод ни в коем случае нельзя использовать в качестве заземления или нейтрального провода или для каких-либо других целей в этом отношении.

2. Красные провода

Красные провода также горячие, и в цепях на 240 и 220 вольт они называются вторичными проводами под напряжением. Их также можно использовать в качестве переключателей в определенных цепях. Однако одним из наиболее полезных применений этого цветового кода электрических проводов является подключение проводных детекторов дыма к системе электропитания.

Вы также можете использовать красные провода для соединения детекторов дыма, чтобы при срабатывании одного из них остальные срабатывали одновременно. Красные провода можно соединить вместе, а также их можно соединить с черными проводами.

3. Синие и желтые электрические провода

Синие и желтые электрические провода иногда используются в качестве горячих проводов, но не для обычной проводки розеток. Обычно это провода под напряжением, протянутые через кабелепровод. Примером могут служить желтые провода, используемые в качестве ножек переключателя структурных светильников или потолочных вентиляторов. Их также можно использовать для розеток, соединенных с выключателями света.

Синие провода часто используются для 3- или 4-позиционных выключателей, таких как выключатели света наверху и внизу лестницы, управляющие одним и тем же светом. Очень редко в кабеле НМ можно встретить синие и желтые провода.

4. Белый и серый электрические провода

Белый и серый электрические провода являются нейтральными. В большинстве домохозяйств преобладает белый цвет, но вы также можете увидеть серые провода, которые выполняют ту же функцию. Они подключаются к нейтральной шине в главном электрическом щите, передавая питание обратно к нему, а не от панели к устройству. Белый и серый провода могут подключаться только к одному цвету или друг к другу.

Несмотря на то, что они называются нейтральными, по этим проводам может протекать определенный ток, что чаще всего происходит при несбалансированной нагрузке цепи. Это означает, что они все еще могут вас шокировать, поэтому с ними также следует обращаться с осторожностью. Также иногда их обматывают изолентой, что указывает на горячий провод, а не на нулевой.

5. Белые провода с красной/черной лентой

Как упоминалось выше, если белый провод имеет черную ленту или маркировку красного цвета, то это означает, что он используется в качестве горячего провода, а не нейтрального. Лента обычно оборачивается вокруг изоляции. Это происходит, когда, например, двухжильному кабелю требуется второй горячий провод для цепи или устройства на 240 вольт.

6. Зеленые провода

И последнее, но не менее важное: зеленые провода — это провода заземления, то есть они используются для заземления электрической цепи. Они проходят от клеммы заземления в розетке к шине заземления в электрощите. Как и в случае с белым цветом, зеленые провода могут подключаться только к одному и тому же цвету.

Если в цепи произойдет неисправность, зеленые провода могут оказаться под напряжением, поскольку они обеспечивают выход электричества в землю. Винты заземления на некоторых электрических устройствах также часто окрашиваются в зеленый цвет. Зеленые провода никогда не должны использоваться для каких-либо других целей, кроме заземления.

Простая модернизация электрооборудования может повысить качество вашей жизни

Правильная модернизация электрооборудования может значительно улучшить стоимость и внешний вид любого дома или предприятия. Вы будете поражены тем, насколько правильная модернизация электрооборудования может изменить ваш дом или бизнес. Убедитесь, что, когда вы выбираете электрическую компанию для модернизации вашего дома и решили довести свою модернизацию до уровня, когда вам требуется электрическая модернизация, что техник в компании имеет хорошие рабочие знания и опыт, чтобы правильно руководить вы в этой области.

Когда вы решите провести модернизацию, наши хорошо обученные и сертифицированные электрики обладают всем опытом и знаниями, необходимыми для завершения вашего проекта по модернизации электрощита от начала до конца, с минимумом суеты и беспокойства. Пожалуйста, свяжитесь с нами сразу по адресу 310-800-2401

Имя *

Фамилия *

Электронная почта *

Телефон *

Тип * Тип проекта *

Тип * 0007

Адрес проекта *

Город *

StateStateCA

Почтовый индекс *

Сведения о проекте

Служба конфиденциальности и применение Политики конфиденциальности Google.

Эта контактная форма деактивирована, поскольку вы отказались принять службу Google reCaptcha, которая необходима для проверки любых сообщений, отправленных формой.

О нас

Если вы являетесь домовладельцем или владельцем бизнеса в радиусе 20 миль от Хоторна и ищете лучшего подрядчика по электроснабжению в Южном заливе, позвоните в Penna Electric.

Как с нами связаться

Чтобы составить предварительную смету для бесплатной оценки, выполненной настоящим квалифицированным электриком, позвоните нам.

(310) 800-2401

Рассылки по почте

4825 Rosecrans Ave
Hawthorne, CA 90250

Наши рабочее время

Mon-Fri: 8:00-5:00 вечера
SAT: Закрыто
Sun: Закрыт: Закрыт: Закрыт: Закрыт: Закрыт: Закрыт: Закрыт: С 8:00 до 5:00 вечера
.

Понимание цветовых кодов электрических проводов

Готовы вычеркнуть этот электрический проект из своего списка дел? Изучите цветовые коды проводки, чтобы безопасно завершить работу.

AMPOLS/GETTY IMAGES

Цвета электрических проводов

Электрический проход в местном центре благоустройства может быть непосильным даже для опытного электрика. Изолированные провода. Голые провода. Провода всех цветов радуги.

Все провода делают одно и то же, верно? Проводить электричество? Так почему же провода бывают такого разного цвета?

Цветовая маркировка дает визуальное представление о назначении провода и потенциальной опасности. Цветовое кодирование важно по нескольким причинам:

Безопасность: Знание того, какие провода могут быть под напряжением, является обязательным перед началом любого электрического проекта.
Организация: Аккуратное место означает, что не нужно гадать, что делает каждый провод.
Душевное спокойствие: В электромонтажных работах присутствует элемент доверия. Если последний человек оставил беспорядок, что еще было сделано неправильно?

В то время как Национальный электротехнический кодекс (NEC) содержит рекомендации для некоторых цветов проводников, о других в кодовой книге ничего не сказано. Однако это не означает, что электрики не разработали систему на протяжении многих лет.

Здесь мы рассмотрим цвета электрических проводов, которые вы, вероятно, увидите в своем доме. Помните, что независимо от цвета, все электрические проводники потенциально могут проводить ток. Всегда проверяйте провода мультиметром или бесконтактным тестером напряжения перед обслуживанием или заменой.
