Комплектующие для кабельных лотков и держатели от производителя
Крышки для кабельных лотковКрышки для прямолинейных участков используются:
- Для сплошных кабельных лотков
- Для лестничных кабельных лотков
| Схематичное изображение | № | Артикул | Габариты B-L, мм | Вес, кг/шт |
|---|---|---|---|---|
| | 1 | СТС 60 | 60×3000 | 1,416 |
| 2 | СТС 100 | 100×3000 | 1,956 | |
| 3 | СТС 200 | 200×3000 | 3,873 | |
| 4 | СТС 300 | 300×3000 | 7,29 | |
| 5 | СТС 400 | 400×3000 | 9,57 | |
| 6 | СТС 500 | 500×3000 | 14,83 | |
| 7 | СТС 600 | 600×3000 | 17,54 |
Разделители Предназначены для разделения кабелей при укладке внутри лотка.
Крепление осуществляется по месту либо винтами с полукруглой головкой по ГОСТ 17473-80, либо вытяжными заклепками диаметром 6,4 по DIN 7337. Разделители поставляются длиной 3м. Изготавливаются из полимерного материала. | Схематичное изображение | № | Артикул | Высота лотка, мм |
|---|---|---|---|
| 1 | R-70 | 80 | |
| 2 | R-90 | 100 | |
| 3 | R-143 | 150/200 |
Предназначена для фиксации крышек на кабельных лотках. Крепление осуществляется путем защелкивания скобы в специальных канавках на крышке и снизу кабельного лотка. Изготавливаются из полимерного материала и из нержавеющей стали.
| Схематичное изображение | № | Артикул | Высота лотка, мм | Серия |
|---|---|---|---|---|
| 1 | ПСк-2, ПСк-80 | 80 | СТ (h=80 мм), СТР (h=80 мм) | |
| 2 | ПСк-3, ПСк-100 | 100 | KL, СТК (h=100 мм), СТКР (h=100 мм) | |
| 3 | ПСк-150 | 150 | СТК (h=150 мм), СТКР (h=150 мм) | |
| 4 | ПСк-4 | 200 | СТК (h=200 мм), СТКР (h=200 мм) |
Заглушки
Предназначены для установки в торцевых секциях.
Изготавливаются из полимерного материала.
| Схематичное изображение | № | Артикул | Габариты B x H, мм |
|---|---|---|---|
| 1 | ZCT 100 | 100х80 | |
| 2 | ZCT 200 | 200х80 | |
| 3 | ZCT 300 | 300х80 | |
| 4 | ZCT 400 | 400х80 | |
| 5 | ZCTK 100 | 100х100 | |
| 6 | ZCTK 200 | 200х100 | |
| 7 | ZCTK 300 | 300х100 | |
| 8 | ZCTK 400 | 400х100 |
Накладки соединительные
Соединение прямолинейных участков кабельных лотков осуществляется накладками H-1 и H-1м.
Для поворотов кабеленесущей системы в горизонтальной или вертикальной плоскостях используются накладки PV и PG. Сборка поворотов осуществляется путем соединения двух элементов накладок. В накладках предусмотрены овальные отверстия, компенсирующие перемещения в результате температурного расширения изделий.
Изготавливаются из полимерного материала.
| |
Предназначена для линейного соединения элементов друг с другом в конструкции кабельных эстакад. Используется для лотков шириной 300 мм и 400 мм | |
| | Накладка PV Предназначена для формирования вертикальных поворотов кабельных эстакад |
Предназначена для формирования горизонтальных поворотов кабельных эстакад |
Свяжитесь с нами и получите консультацию:
8 800 500-48-31
Заказать рассчет
Всё о кабельных лотках
В процессе выполнения электромонтажных работ принято использовать такую конструкцию, как кабельные лотки.
Эта конструкция предназначена для прокладки кабельных трасс на значительные расстояния. Главной задачей кабельных лотков считается защита электропроводки от внешних повреждений. К тому же применение данного приспособления способствует сохранению эстетичности помещения. Благодаря этим конструкциям можно без проблем скрыть электропроводку, которая не соответствует дизайну интерьера помещения.
Сферы применения
Кабельные лотки – это универсальная конструкция, которая может использоваться в различных сферах жизнедеятельности. Кабельные лотки используются как в промышленности, так и в быту. Чаще всего эти конструкции можно встретить в офисах, супермаркетах, складских помещениях и на промышленных объектах.
Широкое распространение кабельных лотков связано с простотой их обслуживания. В случае необходимости они гарантируют беспроблемный доступ к любому участку электропроводки. Благодаря этому, у пользователей не возникнет проблем с заменой или ремонтом поврежденного участка проводки.
Популярности способствует и тот факт, что в такие кабельные системы могут быть помещены даже чрезвычайно большие пучки кабелей.
Классификация
Кабельные лотки принято подразделять на 4 большие группы:
- перфорированные;
- неперфорированные;
- проволочные;
- лестничные.
Перфорированный кабельный лоток представляет собой конструкцию из оцинкованной стали, которая используется для эффективной прокладки компьютерных, коммуникационных или электрических систем. Основной особенностью этого варианта является наличие перфорации по всей длине конструкции. За счет этой особенности существенно упрощается процедура монтажа кабелей. Благодаря отверстиям в лотке пользователь может без проблем закрепить любой кабель. Перфорация также позволяет предотвратить возможность перегрева электропроводки. Перфорированный лоток чаще всего используется для укладки кабель, напряжение которых не превышает 1000 вольт.
Неперфорированный лоток также изготовляется из оцинкованной стали.
Что касается проволочных лотков, то их принято использовать для организации кабельной инфраструктуры внутри сооружения. Главными преимуществами этого варианта является предотвращение возможности накопления пыли и обеспечение вентиляции кабельной трассы, которая препятствует перегреву. Проволочный лоток предусматривает возможность одновременной прокладки силовых кабелей и проводов малой мощности.
Отдельно стоит рассказать об еще одном востребованном варианте – лестничных лотках. Их применение возможно только при условии установки опор для открытой укладки электропроводки, работающей под напряжением до 1 кВ. В эти конструкции также допускается установка как силовых, так и маломощных кабелей.
Кабельные лотки также классифицируются в соответствии с покрытием изделия. В соответствии с данной классификацией, существуют такие типы кабельных лотков:
- окрашенные;
- оцинкованные;
- горячецинкованные;
- грунтованные.
Защита от коррозии
Как говорилось выше, одним из главных преимуществ этого приспособления считается универсальность. Возможность применения кабельных лотков в различных условиях обеспечивается за счет того, что они надежно защищены от возникновения коррозии. Для этого осуществляется специальная обработка конструкции посредством горячего оцинкования, метода Сендзимира, гальванического способа и цинк-ламельного покрытия.
На практике чаще всего используются методы оцинкования. Горячее оцинкование способствует образованию на поверхности конструкции карбонатно-цинкового слоя, который предотвращает любые коррозийные процессы.
Метод Сендзимира предусматривает образование слоя цинка до 23 мм. Применение этого метода гарантирует высокую антикоррозийную защиту и отличное сцепление с поверхностью.

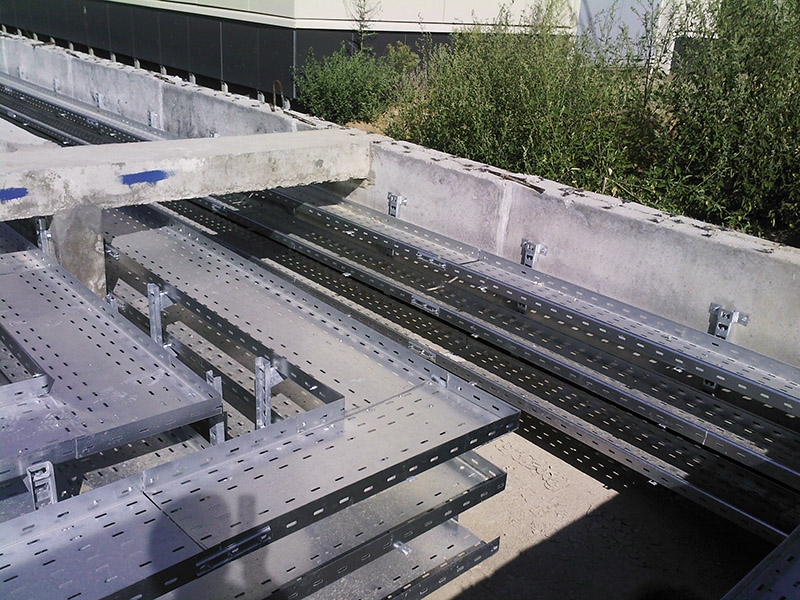

Установка
К поверхности стены листовые кабельные лотки крепятся двумя способами. В первом случае на стене устанавливаются специальные консоли, предназначенные для монтажа лотков. Консоли могут быть как сварные, так и гнутые. Второй вариант предусматривает прикрепление лотков посредством специальных стяжек.
Но все-таки чаще всего система кабельных лотков устанавливается непосредственно под потолком . В таком случае она может выдержать большую нагрузку. Для такого способа установки могут использоваться монтажные профили, шпильки, кронштейны, настенно-потолочные консоли. Если металлический лоток для электропроводки необходимо установить на полу, в этом случае используются консоли напольного типа и специальные опоры, позволяющие осуществить многоэтажную прокладку.
Критерии выбора
В завершение следует рассмотреть основные критерии выбора данных приспособлений.
Во-первых, стоит обратить внимание на диаметр и количество кабелей, которые будут хранится в лотке. Габариты этой конструкции должны соответствовать типу, размеру и диаметру кабелей.
Во-вторых, нужно сделать акцент на минимальном радиусе изгиба проводов. Эта информация должна быть указана на кабельной продукции. В-третьих, не стоит забывать о важности соблюдения требований по теплоотводу. Перегрев электропроводки может привести к существенному уменьшению мощности кабелей. Выбирая систему кабельных лотков, дополнительно необходимо учитывать общий вес проводов. От данного параметра зависит показатель несущей способности системы. На выбор также может повлиять стоимость этой конструкции, удобство монтажа и наличие нескольких степеней коррозионной защиты.
дизайнов, тем, шаблонов и графических элементов для лотков для электрических кабелей, загружаемых на Dribbble
Посмотреть дизайн логотипа Wavelines Electric
Дизайн логотипа Wavelines Electric
Посмотреть логотип РЭКС
Логотип РЭКС
Просмотр управления проводами в блоке предохранителей
Прокладка проводов в блоке предохранителей
Посмотреть канал SOU на YouTube
Ютуб-канал СОУ
Посмотреть счетчики пополнения
Топапметры
Посмотреть штепсельную вилку домой
Штепсельная вилка
Иконки ТВ/Интернет
Посмотреть Коннор Электрик
Коннор Электрик
Посмотреть Жигунов Электросервис
Жигунов Электросервис
Просмотр логотипа проводов
Логотип Wires
Анимация для концептуального сайта по продаже ламп 🔊
Посмотреть изометрический номер 6
Изометрический номер 6
Посмотреть дизайн логотипа службы электротехники
Дизайн логотипа службы электрических технологий
Посмотреть логотип ZEMTECH Electrical
ZEMTECH Electrical Logo
Посмотреть Рука с зарядным кабелем
Кабель для зарядки в руке
Посмотреть логотип Olectro — O Letter Electricity
Olectro — O Letter Electricity Logo
Посмотреть мобильное приложение Cleaning Service
Мобильное приложение Cleaning Service
Посмотреть фан-исследование; Быстрое меню
Исследование вентилятора; Быстрое меню
Просмотр логотипа C Electrical
Логотип C Electrical
Просмотр выдвижных лотков
Выдвижные лотки
Посмотреть концепцию сайта по продаже ламп
Концепция сайта по продаже ламп
Посмотреть канатную дорогу
Канатная дорога
Посмотреть подключаемый модуль
Вставной
Вид вниз, а не наружу
Вниз, но не наружу
Зарегистрируйтесь, чтобы продолжить или войдите в систему
Загрузка еще…
Полное руководство по кабельным лоткам
ЗАЧЕМ НУЖНА ПРОКЛАДКА КАБЕЛЕЙ?
Мы живем в мобильном мире.
Кажется, что в наши дни все беспроводное, безбумажное и бесконтактное. Мы оплачиваем продукты одним касанием карты, предъявляем цифровой посадочный талон на ваш телефон для сканирования и получаем самые свежие новости прямо в карман. Датчики автоматически открывают двери, включают свет и интеллектуально управляют климат-контролем.
Но это не волшебство. За всем этим удобством и автоматизацией стоит сложная и часто хорошо скрытая инфраструктура сетей передачи данных и кабелей, которые передают информацию, связь и питание к каждому устройству и пользователю и от них. Даже беспроводные сети являются проводными; это только «последняя миля», которая предлагает беспроводное подключение.
Подумайте о сетевых кабелях, и на ум приходят гипермасштабные центры обработки данных, корпоративные ИТ-отделы, а также поставщики услуг Интернета и кабельного телевидения. Подумайте о силовых кабелях и солнечных электростанциях, коммунальных услугах и автоматизированных заводских сборочных линиях с приложениями для передачи энергии с высокой силой тока.
Кроме того, вдоль поездов в туннелях метро, внутри коммерческих офисных зданий, общежитий колледжей, больниц, складов, распределительных центров, торговых залов, колл-центров, аэропортов и бесчисленного множества других «умных» устройств проходят мили и мили сетей передачи данных и силовых кабелей. здания.
Сами кабели могут быть медной витой парой, коаксиальными, оптоволоконными, Ethernet, низковольтными или высоковольтными проводами. Они могут быть установлены на конструкции парковки на крыше, над подвесными потолками в банке или больнице, проходить поверх серверных стоек центра обработки данных, монтироваться на землю с помощью натянутого несущего троса под полем солнечных панелей, проходить параллельно под конвейерными лентами в распределительной сети. центре, под фальшполом в колл-центре или в земле.
Независимо от того, собираете ли вы энергию от солнечных батарей или распределяете данные, кабели являются общим знаменателем для каждой отрасли и структуры, которые требуют электрификации и подключения к сети.
Здание может быть новой постройкой или проектом реконструкции, но результат один и тот же. Чтобы максимизировать производительность, минимизировать затраты на установку, ускорить ремонт и обеспечить соответствие нормам, кабели должны быть защищены, организованы, правильно размещены и поддерживаться по всей длине каждой прокладки.
Существует несколько способов планирования и внедрения систем управления кабелями: от простого связывания с помощью стяжек до проволочных корзин и тяжелых алюминиевых и стальных лестниц. Есть также много производителей на выбор. Но есть только один Snake Tray.
Snake Tray — универсальный магазин для всех типов кабелей и решений для распределения электроэнергии, от крыши до пола, для всех типов кабелей, от низковольтного питания через Ethernet (POE) до телекоммуникационных и высоковольтных солнечных кабелей общего назначения. В этой статье будут рассмотрены общие преимущества управления кабелями, конкретные преимущества использования продуктов Snake Tray, а также множество семейств продуктов и соответствующих приложений для каждого из них.
Представлены ссылки на статьи по теме и тематические исследования с более подробным описанием.
Сборные кабельные системы Snake Tray Ускоренная установка для снижения совокупной стоимости владения
ПРЕИМУЩЕСТВА КАБЕЛЬНЫХ ЛОТКОВ
Если вы стремитесь сломить дух вашего ИТ-персонала, тогда метод организации кабелей спагетти для вас. Мы говорим это иронично, но есть много примеров кабельных кошмаров. Многие из них возникли в результате случайного добавления серверов, маршрутизаторов и коммутаторов с течением времени. Другие возникают в результате использования избыточной длины кабеля или отказа от удаления устаревших или поврежденных кабелей из жгута. Некоторые, возможно, из-за отсутствия заботы о внешности, просто пока все работает .
Общие преимущества системы управления кабелями
Система управления кабелями — практически любая система управления кабелями — поможет в организации кабелей.
Это ускорит установку, устранит узлы и запутанные кабели, обеспечит лучшую видимость точных кабелей и разъемов для ремонта и сведет к минимуму общее обслуживание.
Системы управления кабелями продлевают срок службы кабелей, обеспечивая постоянную поддержку и снижая материальные затраты, поощряя монтажников резать кабели до необходимой длины.
В телекоммуникациях правильно расположенные кабели помогают уменьшить перекрестные помехи и помехи. Например, в наружных применениях, таких как солнечные электростанции и защитные кабели, кабельные лотки обеспечивают защиту от вандализма, погодных условий и повреждения грызунами. Правильно закрепленные кабели обеспечивают безопасное подключение к серверным стойкам, солнечным панелям, сетевым портам и другим конечным точкам.
Кабельные лотки сохраняют надлежащий радиус изгиба при изменении направления и высоты и позволяют кабельным трассам сосуществовать с другими системами здания или обходить препятствия в ограниченном пространстве.
При правильном использовании системы управления кабелями могут снизить общие затраты на проект, повысить совокупную стоимость владения и обеспечить соответствие нормам.
Борьба с ростом инфляции с помощью продуктов Snake Tray
Ценностное предложение Snake Tray
Итак, если практически любая система управления кабелями коммерческого класса обеспечивает эти преимущества, какие уникальные преимущества Snake Tray дает каждому проекту, который другой производитель не может?
Snake Tray с 1996 года разрабатывает инновационные решения для управления кабелями и распределения электроэнергии. Наша цель — предоставить нашим клиентам экономически эффективные решения, которые помогут снизить общую стоимость строительства. Вот как:
- Кабельные лотки Snake Tray изготовлены из переработанной высокопрочной стали или алюминия . Повторное использование сырья не позволяет ресурсам попасть на свалки в Америке, а продукты Snake Tray подлежат вторичной переработке и повторному использованию в конце срока службы.
- Изделия Snake Tray не требуют изготовления на месте (сгибаемые вручную или сборные кабельные лотки) для поворотов или переходов и имеют встроенные системы крепления для простых и гибких вариантов установки. Не нужно покупать инструменты и нет острых краев, которые могут повредить кабели или травмировать монтажника.
- Ноль отходов. Независимо от того, используете ли вы сгибаемый вручную кабельный лоток, предварительно сконфигурированную проволочную корзину или сверхмощную стальную или алюминиевую лестницу, вам не придется резать, обрезать или отбрасывать материал.
- Меньше трудозатрат, снижение затрат и более быстрое развертывание . Продукты Snake Tray изгибаются вручную или изготавливаются заранее и соединяются за секунды с помощью встроенных соединительных болтов для неразрывного механического и электрического соединения. Предварительно сконфигурированные повороты, тройники и крестовины сокращают время установки. Встроенные монтажные кольца позволяют подвешивать лотки в одной точке и устраняют необходимость в распорках, трапециях и других аппаратных аксессуарах, что еще больше ускоряет установку и снижает затраты.
- Открытая архитектура для прокладки кабеля. Многие лотки имеют боковую загрузку или ловушку для лобстеров, чтобы предотвратить выпрыгивание кабелей из лотка при поворотах или изменении высоты.
- Экономичная доставка с минимальной упаковкой. Секции кабельного лотка Snake Tray складываются вместе для компактной транспортировки и упрощения обращения. Более плотная упаковка означает меньше грузовых автомобилей, а меньшее количество упаковочных материалов снижает количество отходов, снижая общие затраты на электроэнергию и транспортировку.
- Различные размеры, материалы и варианты отделки. Кабельные лотки доступны с различной шириной, длиной и грузоподъемностью, многие из них выполнены из оцинкованного цинка, нержавеющей стали или с порошковым покрытием. Уникальный механический процесс гальванизации Snake Tray предотвращает рост цинковых усов, а наше собственное предприятие по порошковой окраске готово нанести любой цвет для завершения вашего проекта. Отделка из нержавеющей стали предпочтительна для устойчивых к коррозии сред, например, на открытом воздухе или в пищевой промышленности.
- Snake Tray — лидер в области прокладки кабелей для солнечных установок коммунального назначения. Мы являемся единственным производителем, предлагающим надземную, открытую кабельную транспортировку силовых кабелей постоянного тока высокой мощности, которая устраняет эффект снижения номинальных характеристик для повышения рентабельности инвестиций.
- Snake Tray с гордостью разрабатывается и производится в США и хранится на складах по всей стране для своевременной доставки стандартных компонентов на проектные площадки. Наши сотрудники службы технической поддержки и инженеры могут разработать индивидуальные решения для любых нужд с непревзойденным качеством и оперативностью.
- Продукты Snake Tray помогают строителям соблюдать нормы и правила. Изделия Snake Tray превышают стандарты статьи 392 Национального электротехнического кодекса (NEC), помогают соответствовать разделу 110.12 кода (NEC) в отношении грузоподъемности кабельных лотков, внесены в списки UL и cUL (кабели, оборудование для кабелепроводов) в отношении грузоподъемности и Соответствует требованиям EIA/TIA, NEC и NEMA.
Встроенные монтажные кольца позволяют подвешивать лотки в одной точке и устраняют необходимость в распорках, трапециях и других аппаратных аксессуарах, что еще больше ускоряет установку и снижает затраты.
Уникальный механический процесс гальванизации Snake Tray предотвращает рост цинковых усов, а наше собственное предприятие по порошковой окраске готово нанести любой цвет для завершения вашего проекта. Отделка из нержавеющей стали предпочтительна для устойчивых к коррозии сред, например, на открытом воздухе или в пищевой промышленности.
Прокладка кабелей в микроцентрах обработки данных
SNAKE TRAY CABLE MANAGEMENT SOLUTIONS
Сгибаемые вручную кабельные лотки для пола, потолка и стен
Серия 101 Snake Tray®
Серия 101 предназначена для установки под фальшполом и в качестве стояка на вертикальных поверхностях. Центральный стержень позволяет легко сгибать Snake Tray рукой, преодолевая препятствия, обогнув углы и стены. Монтажные кольца встроены в опорные ножки, поэтому дополнительные кронштейны не требуются.
Доступны в широком диапазоне размеров и грузоподъемности.
Серия 201 Snake Tray®
Сгибаемая вручную серия 201 используется как под фальшполом, так и над головой, крепится к стене или подвешивается к потолку. Доступны конфигурации с одним и двумя карманами (на фото двойной карман), каждый карман может вместить до 24 квадратных дюймов кабельного тракта. Версия с двойным карманом обеспечивает естественное разделение передачи голоса/данных от силовых или оптоволоконных кабелей. Snake Eyes (установочные кольца) расположены вдоль центральной оси, что позволяет легко прикрепить резьбовой стержень для подвесных применений.
Серия 401 Snake Race®
Изготовленная из оцинкованной стальной проволоки, серия 401 представляет собой легкий кабельный органайзер, вмещающий до 145 кабелей CAT6. Snake Race включает в себя монтажные кольца в двух плоскостях, что позволяет использовать как настенную, так и подвесную конфигурации без каких-либо аксессуаров или модификаций.
Его сгибаемый вручную стержень легко согласовывается с любыми изменениями направления без инструментов или дополнительного оборудования.
454 Universal Snake Tray®
Универсальный змеевик 454 защищает и обеспечивает питание по Ethernet (POE) и оптоволоконным кабелям. Лотки с различным загрузочным диаметром надежно вмещают до 260 линий, сохраняя при этом надлежащий радиус изгиба для оптимальной работы кабеля. Его сгибаемая вручную конструкция позволяет монтажникам легко обходить любые препятствия. Встроенные монтажные кольца обеспечивают гибкую установку как лицом к потолку, так и к стене. Кабели легко загружаются сбоку, чтобы сэкономить время на установку, и не будут выскакивать на поворотах или наклонах благодаря запатентованной конструкции ловушки для лобстеров.
Серия 501 Wall Snake Tray®
Серия 501 — идеальное решение для длинных линейных установок, где ограничено пространство. Wall Snake можно согнуть вручную в любом направлении вдоль любой плоскости, чтобы создать индивидуальную подгонку, соответствующую контурам любой вертикальной поверхности или конструкции.
Сегменты соединяются за считанные секунды с помощью одного соединительного болта, а встроенные монтажные кольца устраняют необходимость в распорках, трапециях и трудоемких ступенях, необходимых для завершения установки в других кабельных лотках.
Сборные кабельные лотки
Серия 801 Mega Snake®
Серия 801 представляет собой предварительно сконфигурированную систему кабельных лотков большой емкости для центров обработки данных, больниц и промышленных объектов, где необходимо прокладывать большие объемы кабелей данных и силовых кабелей. Mega Snake, изготовленный из оцинкованной стальной проволоки диаметром четверть дюйма, самого большого диаметра в отрасли, является самым прочным и надежным проволочным лотком из доступных на рынке. Готовые повороты исключают трудоемкую резку и обрезку, что сокращает время монтажа. Уникальный дизайн Mega Snake объединяется вместе, образуя плотные штабели, что снижает затраты на транспортировку и обработку материалов.
Модульные кабельные лотки для фальшполов
Серия 301 Snake Canyon®
Серия 301 предназначена для центров обработки данных, торговых залов и колл-центров с фальшполами. Snake Canyon — это революционная модульная система прокладки кабелей под полом, которая интегрируется с любым типом сетки пола размером 2 фута на 2 фута. Просто поднимите панели пола и вставьте сегменты корзин Snake Canyon, чтобы создать кабельную трассу, надежно отделенную от подпольных линий отопления, вентиляции и кондиционирования воздуха и инженерных коммуникаций. Нет сложного оборудования, поток воздуха поддерживается, кабели легко доступны, но не видны, а лотки можно перемещать и повторно использовать по мере необходимости с минимальными трудозатратами.
Snake Tray Алюминиевый кабельный лоток и кабельный лоток
Алюминиевый кабельный лоток серии 653®
Серия 653 представляет собой легкую систему кабельных лотков большой емкости, предназначенную для жестких условий эксплуатации.
Простые в установке, но обладающие высокой грузоподъемностью, лестничные лотки серии 653 выдерживают огромные нагрузки высоковольтных кабелей без провисания. Отлично подходит для внутренних и наружных промышленных применений, таких как фабрики, химические заводы, коммунальные службы, центры обработки данных и морские буровые платформы, все сегменты, пересечения и траверсы серии 653 предварительно изготовлены компанией Snake Tray из экструдированного алюминия.
Серия 610 Snake Tray Cable Runway
Серия 610 предназначена для объектов с наибольшей протяженностью кабелей, проложенных высоковольтными кабелями для тяжелых условий эксплуатации, таких как гипермасштабные центры обработки данных, телекоммуникационные помещения и коммунальные подстанции. Изготовленная из прямоугольных стальных труб для максимальной прочности и поддержки, кабельная трасса Snake Tray имеет максимальную грузоподъемность 130 фунтов/фут. при поддержке каждые пять футов. Доступны в широком диапазоне ширины с соответствующими предварительно изготовленными поворотами и аксессуарами.
Безопасные кабельные трассы
Серия 652 Безопасные кабельные трассы™
Серия 652 предназначена для защиты и прокладки оптоволоконных кабелей, кабелей управления и силовых кабелей. Snake Race Ways используются для соединения, распределения и заделки кабелей и проводов, где требуется полная изоляция. Откидная крышка с одной стороны позволяет легко загружать кабели по всей длине, не натягивая их. Доступны различные длины и фитинги, и все направленные фитинги предназначены для обеспечения широкого радиуса изгиба 12 дюймов, сводя к минимуму любой несоответствующий радиус изгиба для всех типов кабелей.
Кабельный лоток для кабелей MC
Серия 701 Лоток-змейка MC
Серия 701 представляет собой сгибаемый вручную кабельный лоток, специально разработанный для прокладки кабелей в металлической оболочке (MC), проложенных над головой или прикрепленных к стенам. Запатентованные встроенные монтажные кольца, доступные в конструкции с одним или двумя карманами, обеспечивают быструю установку на бетонные настилы.
После установки MC Snake Tray позволяет быстро загружать кабели MC с помощью телескопической стойки, которая позволяет установщику прокладывать кабели с земли, а не с лестницы.
Snake Tray Solar Solutions
Solar Snake Max®
Solar Snake Max — единственная в отрасли наземная система транспортировки кабелей, позволяющая прокладывать кабели высокой силы тока на открытом воздухе. Это устраняет необходимость снижать номинальные характеристики кабелей, что существенно экономит материальные затраты и увеличивает сбор энергии для повышения рентабельности инвестиций. Компоненты, защелкивающиеся вместе, крепятся к любому типу вертикальной сваи или столба, чтобы обеспечить разделение кабелей до 36 силовых кабелей постоянного тока с высокой силой тока в соответствии с нормами. Snake Max сокращает время цикла строительства и стоимость солнечных электростанций на целых 50%!
Серия 407 Solar Snake Tray®
Серия 407 — идеальное решение для солнечных батарей на крыше.
Это единственная в отрасли защищенная от непогоды, сгибаемая вручную система транспортировки кабелей, которая быстро и надежно переносит цепи постоянного тока от солнечных панелей к их выводам. Запатентованная конструкция ловушки для лобстеров Solar Snake устраняет необходимость в кабельных стяжках и обеспечивает легкую прокладку кабеля на открытом воздухе, а также организацию и защиту кабелей от ураганного ветра со скоростью более 190 миль в час. Серия 407 предлагает встроенные монтажные кольца для легкой установки на любую поверхность. Он отлично подходит для массивов с фиксированным наклоном и может быть адаптирован для работы с несущей проволокой.
Серия 801 Solar Mega Snake®
Эта версия Mega Snake серии 801 оптимизирована для наружных солнечных установок. Разработанный для работы с кабелями постоянного и переменного тока, Mega Snake поставляется в исполнении из нержавеющей стали для применения в климатических условиях. Предварительно изготовленные витки, тройники, крестовины и воздушные сепараторы обеспечивают разделение между кабелями с высокой нагрузкой в соответствии с нормами и требованиями.
Rail Snake Tray® — Системы стеллажей для укладки кабелей™ (CMRS)
Snake Tray — ведущий поставщик решений для прокладки кабелей в транспортных, туннельных и придорожных средах. Вся продукция Snake Tray соответствует требованиям NFPA 130 и NFPA 502 и производится в США. Наши запатентованные системы кабельных лотков и стеллажей являются решением для таких применений. Наша команда тесно сотрудничает с инженерами-проектировщиками, чтобы разработать и изготовить наиболее экономичное решение для каждой установки. Snake Tray значительно сокращает время установки, что позволяет выполнять проекты с опережением графика и в рамках бюджета.
Строительные фирмы сокращают количество заказов на переделку и повышают рентабельность с помощью Snake Tray
SNAKE TRAY: ВАШ УНИВЕРСАЛЬНЫЙ МАГАЗИН ДЛЯ ПРОКЛАДКИ КАБЕЛЕЙ
Snake Tray всегда найдет решение для любых задач и условий. Snake Tray произвела революцию на рынке транспортировки кабелей благодаря системам управления кабелями, оптимизированным для различных применений, которые предназначены для быстрой установки, снижения затрат на рабочую силу и материалы и значительного снижения общей стоимости строительства.
