Кабельные лотки ДКС — конструкция и применение

Кабельные лотки ДКС, виды и применение

Рубрики статей

Все
Новости и новинки
Новости компании
Обзоры продукции

Отредактировано: 01.10.2021

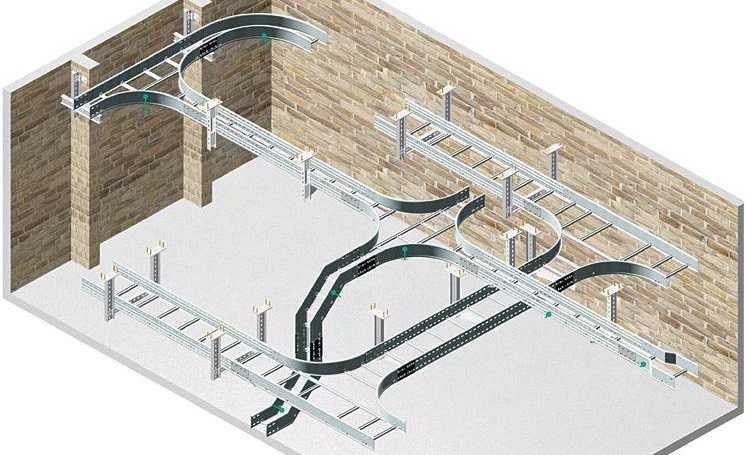

Кабельные металлические лотки по сути являются несущей конструкцией и предназначены для прокладки проводов и кабелей напряжением от 500 до 1000В при выполнении открытых электропроводок и открытой прокладке кабельных линий. В номенклатуру лотков входят готовые для сборки элементы, обеспечивающие создание магистрали с необходимыми поворотами и разветвлениями в горизонтальной и вертикальной плоскостях: прямые и угловые секции, переходный и шарнирный соединители, прижимы, держатели и подвески. Вид температурного исполнения УЗ и УТ1,5 по ГОСТ 15150-69.

Основные секции могут выдерживать разбросанную и сосредоточенную перегрузки. Допустимые нагрузки на прямые секции при расстоянии между опорами 2 м.

Наполняемость лотков и корпусов и требования по укладке проводов и кабелей.

В корпусах, провода и кабели возможно прилаживать многослойно, с упорядоченным и рандомным (россыпью) взаимным расположением. Сумма сечений проводов и кабелей, рассчитанных по их наружным диаметрам, включая изоляцию и наружные оболочки, не должна превышать:

для глухих коробов — 35% сечения короба в свету;
для коробов с открываемыми крышками — 40% (ПУЭ п.2.1.61).

Установка обязана производиться таким образом, чтобы в находящихся в поле зрения кабельных лотках и корпусах прогиб не превышал 1100. При расчете прогиба дополнительно принимается в расчет примерно 50% от существующей нагрузки. Рекомендованное пространство между пунктами крепежа для лотков сечением 100х50, 200х50 мм составляет 1500-2000 мм, для лотков сечением 300х50 и 400х50 мм — 1000 мм.

При установке проводных лотков и корпусов следует учитывать загрузочную способность опорных элементов, а также прочность крепежных и облицовочных материалов.

Проводные лотки используются для установки силовой и слаботочной проводки. Основной функцией проводных лотков является надежность и удержание проводов. Использование электротехнических лотков позволит оптимально решить задачу проектирования и монтажа кабельной трассы, как в производственных, так и в офисных зданиях. Уникальная конструкция кабельных лотков позволяет закрывать лотки крышками без дополнительных приспособлений, а также осуществлять соединение лотков при минимальных затратах времени, что позволит увеличить скорость и качество монтажа.

Проводные лотки кабельных систем предназначены для длительного использования и могут быть смонтированны в помещениях самого разного назначения. Кабельные лотки ДКС не имеют острых краев и граней, которые могут повредить провода или причинить вред пользователю, во время установки или эксплуатации.

Система кабельных лотков легка в обращении и обеспечивает необходимую вентиляцию проводов. Проводные лотки используются не только для прокладки кабеля, но и для создания сложных трасс, которые в дальнейшем позволяют наращивать и модернизировать кабельные системы без отключения оборудования.

Структура кабельных систем проволочных лотков ДКС

Кабеленесущие системы являются одним из важнейших факторов, влияющих на эффективность работы оборудования и системы в целом. Структура металлических лотков кабельных систем – наиболее удобное и экономичное решение для создания структурированных кабеленесущих систем. Они разрабатываются по уникальной запатентованной технологии и используются для организации кабельной инфраструктуры внутри офисных, производственных и других помещений.

Проволочные лотки ДКС идеально подходят для помещений самого различного назначения. Опыт показывает, что во многих планах проволочные лотки с легкостью способны подменить листовые варианты, а потому все более активно применяются в построении структурированных проводных систем. Они входят в систему «F5 Combitech», которая соответствует самым высоким стандартам качества и международным техническим нормам. Проволочные лотки ДКС отвечают самым строгим критериям безопасности благодаря высокотехнологичной и прочной конструкции.

Система «S5 Combitech» — это система листовых лотков, использующая для распределения кабельных сетей в помещениях большой площади. Она идеально подходит для цехов, вокзалов, аэропортов, торговых залов, складов и т.п.

Перфорированные лотки изготавливают из стали оцинкованной по принципу Сендзимира. Оцинковка по этому пункту происходит следующим образом: черный металл в рулонах с большой скоростью прокатывается через ванны с цинком, а затем из него изготавливается лоток. Оцинковка по методу Сендзимира повышает степень защиты перфорированных лотков от коррозии. Перфорированные лотки изготовлены из прямых компонентов с перфорированной основой и способны устанавливаться как с крышкой, так и без крышки.

Перфорированные лотки ДКС

Перфорированные лотки используются для закладки проводов и проводных трасс напряжением от 500 до 1000В при создании свободных электропроводок и прокладке проводных линий. Угловые секции используются для функционального оформления углов поворота лотков в горизонтальной плоскости. Они присоединяются к бортам прямых секций при помощи стандартных резьбовых крепёжных изделий. Секции прямые используются для прямых кусков трассы. Секции НЛ5 и НЛ10 соединяют путём ввода одной в другую на 130 мм. Соединение выполняется стандартными резьбовыми крепежными изделиями.

Допускается снижение интенсивности разбросанной нагрузки при увеличении расстояния между опорами. Соединитель переходный НЛ-СП используется для объединения прямых секций шириной 100 и 300; 200 и 400 мм и для поворота лотков в параллельной плоскости на угол до 90°, Поворот выполняется изгибом соединителя по линии надрубов. Соединитель шарнирный НЛ-СШ используется для объединения под углом от 0° до 90° прямых секций любого типа в перпендикулярной плоскости. Прижим НЛ-ПР используется для установки прямых секций к металлоконструкциям. Максимальная нагрузка на прижим 300Н.

Если стоит выбор, где купить металлические лотки ДКС, выбирайте надёжного поставщика.

Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.

Рекомендуемые статьи

Витая пара или оптоволокно — что выбрать?

December

2020

При прокладке сетевого кабеля, какой из них вы предпочтете — медный или оптоволоконный? Давайте разберемся и все выясним…

Открыть

Мы сообщаем, что компания меняет адрес своего расположения

April

2021

Рады сообщить Вам, что компания «АнЛан» переезжает в другой, более современный и просторный офисно-складской комплекс.

Открыть

Что такое модули Keystone Jack?

February

2021

Модуль Keystone — это гнездовой разъем, который обычно устанавливается на коммутационной панели или настенной модульной патч-панели. По сути, это защелкивающиеся вставки в различных стандартизованных конструкциях.

Открыть

Новая изолента IEK

September

2021

Новая линейка изоленты IEK® отличается высоким качеством, применяется для изоляции, жгутирования и маркировки при выполнении электромонтажных работ.

Открыть

Оптоволоконное оборудование

November

2015

Краткое содержание:

Использование оптических патч-кордов и пигтейлов
Сферы применения оптического оборудования

В статье вы узнаете об использовании пигтейлов и патч-кордов, а также о сферах где применяется оптическое оборудование.

Открыть

Основные принципы построения СКС

March

2008

Главные признаки СКС это структурированность, универсальность и избыточность. Рассмотрим структурированность, как главный термин, вынесенный в название. Сигнал передается в среде кабелей и разъемов.

Открыть

Рекомендуемые товары

Лоток листовой перфорированный 100х50 L3000 сталь 0.6мм S3 DKC SPL3510

Артикул: SPL3510

Цена: 282,98 ₽

От 25 000 ₽ 282,98 ₽

От 100 000 ₽ 282,98 ₽

DKC / ДКС FC3005L2 Проволочный лоток 30х50, длина лотка 2м

Артикул: FC3005L2

Цена: 260,28 ₽

От 25 000 ₽ 260,28 ₽

От 100 000 ₽ 260,28 ₽

Лоток листовой неперфорированный 50х50 L3000 сталь 0.6мм S3 DKC SNL3505

Лоток листовой неперфорированный 50х50 L3000 сталь 0. 6мм S3 DKC SNL3505

Артикул: SNL3505

Цена: 222,84 ₽

От 25 000 ₽ 222,84 ₽

От 100 000 ₽ 222,84 ₽

Какие бывают кабельные лотки | ЭЛСИС24

3107

Одними из самых востребованных и распространенных электромонтажных изделий. Основное предназнаяение – защита электрических проводов и придание эстетичного вида кабельной трассе.

Лотки для кабеля относятся к электромонтажным изделиям, использующимся при прокладке кабельных трасс и монтаже электропроводки. Они служат опорой и защищают проводники от механических повреждений. На сегодняшний день существует несколько вариантов изготовления данных изделий, поэтому далее мы решили рассмотреть основные виды и размеры кабельных лотков, применяемых в электромонтаже.

Что представляет собой кабельный лоток

Конструктивно кабельный лоток представляет собой закрытый или открытый короб, профиль, изготавливаемый из металла, поливинилхлорида и прочих материалов. Внутренняя часть изделия является полой и предназначена для размещения кабеля. Полная комплектация оборудования включает основание, к которому крепится проводка, и крышку, обеспечивающую относительную герметизацию содержимого, защищающую его от внешнего воздействия.

В среднем, ширина лотка варьируется в пределах 5-60 см, при этом длина может достигать 2-3 м. Как и в случае с материалами изготовления, различные лотки совмещаются друг с другом разными способами. В некоторых случаях используются винтовые соединения, в других – пазовые и т. д.

Обратите внимание! Независимо от конкретного метода, все соединительные элементы должны входить в комплект изделия. Помимо банального соединения двух лотков, крепления обеспечивают жесткость и прочность кабельной трассы.

Для того чтобы процесс монтажа был максимально прост и быстр, дополнительно можно покупать угловые соединители, разъединители, ответвители, переходники и лотки других форм (в виде креста, Т-образные). При эксплуатации кабельных лотков повышается прочность, надежность и долговечность трассы.

Виды и типы лотков для кабеля

По конструкции кабельные лотки бывают самыми разнообразными. Наиболее распространены перфорированные (в частности, несущие лотки НЛП), сплошные и решетчатые профили. К первым относятся лотки с наличием отверстий под естественную вентиляцию, что не позволяет их эксплуатировать в помещениях с высоким уровнем влажности. То же касается решетчатых коробов, в то время как сплошные – обеспечивают полную герметизацию электрической проводки.

По способу изготовления кабельные профили делятся на три разновидности:

Катанный лоток – считается самым популярным из всех, что обусловлено простотой и дешевизной процесса изготовления. Для производства используется сплошной металлический лист, что приводит к существенному недостатку – вес на один погонный метр при одинаковой ширине значительно выше, чем, к примеру, у проволочных изделий. Катанные коробы бывают перфорированными и сплошными, но в обоих случаях изготавливаются из металла. Первые применяются во время установки горизонтальных трасс, вторые – подходят для монтажа систем в общественных местах, шахтах, на улицах.
Лестничный лоток формируется за счет изготовления штампованных боковин. Эти элементы соединены друг с другом перемычками, подходят для установки открытых кабельных трасс, прокладки проводки в шахтах. Могут выдерживать большие нагрузки.
Проволочный лоток производится из прочной проволоки. Для фиксации отдельных элементов используется сварочный аппарат (в точках перекрещивания). Отличный вариант для создания горизонтальных кабельных трасс. Способны выдерживать незначительную нагрузку.

Материал изготовления

Основными материалами изготовления кабельных профилей являются:

металл;
поливинилхлорид;
железобетон.

Металлические лотки производятся методом штамповки из цельных стальных листов, которая подвергается дополнительной обработке для повышения антикоррозионной защиты:

Холодное цинкование по методу Сендзимиры. Сталь в рулонах проходит через ванну с цинком. Уже после из рулона создаются лотки нужной формы. Данный способ характеризуется оперативностью, но конечное изделие получает лишь тонкий защитный слой. Таким образом, они идеально подходят исключительно для внутренних монтажных работ.
Горячее цинкование – более сложный метод. Для начала создается короб, после чего уже готовое изделие опускается в ванну с расплавленным цинком. Это повышает защиту профилей, позволяя эксплуатировать их даже снаружи.
Покраска эмалью. Способ может использоваться только как второстепенный, для незначительного повышения защиты.

Если устройство будет применяться в тяжелых условиях, то для производства берут листовую нержавеющую сталь. Данные изделия пользуются популярностью на предприятиях пищевой промышленности.

Пластиковые коробы характеризуются низкими прочностными параметрами, что существенно ограничивает сферу их применения. Профили подходят для прокладки силовых и телекоммуникационных кабелей малого или среднего сечения на жилых и промышленных объектах. Обычно это компактные и легкие изделия.

Тем не менее, в некоторых случаях они будут крайне незаменимы за счет массы достоинств:

дешевизна по сравнению с аналогами из других материалов;
малый вес;
гибкость изделия, позволяющая во время прокладки с легкостью корректировать трассу;
эстетичность.

К недостаткам пластиковых профилей относятся:

слабая механическая прочность, поэтому в процессе эксплуатации изделия быстро изнашиваются;
деформация при нагревании;
не подходят для наружной прокладки кабеля и проводки.

Железобетонные изделия применяются для подземного или грунтового монтажа кабельных трасс. Их главным преимуществом является непревзойденная прочность и надежность, высокая защита от воздействия влаги и других негативных факторов при размещении в грунте. Зачастую это более габаритные изделия, не имеющие альтернатив при установке огромных подстанций. Крышка может изготавливаться как из железобетона, так и из стали или асбоцементной смеси.

Вид конструкций

Конструктивно различают лотки открытого или закрытого типа, с перфорацией или без нее. В обоих случаях речь идет о П-образных изделиях, но к закрытым профилям добавляется крышка, герметизирующая внутреннее содержимое.

Наличие перфорации хорошо для естественной вентиляции и охлаждения кабельной трассы без применения дополнительных кулеров. С другой стороны, мелкие отверстия могут привести к попаданию влаги, поэтому перфорированные коробы преимущественно используются внутри теплых и сухих помещений.

Способы крепления

В случае с железобетонными кабельными лотками все ясно: они просто закладываются в заранее выкопанные траншеи, затем прячутся под слоем земли. Металлические и пластиковые профили могут крепиться к стене четырьмя основными методами. Все зависит от конкретных крепежных элементов:

саморезы;
жидкие гвозди;
«клопы»;
дюбель-гвозди.

Саморезы обычно используются в процессе крепления лотков к деревянным изделиям, тогда как дюбель-гвозди подойдут для фиксации к бетонным стенам. «Клопы» – это саморезы по металлу. Они могут применяться тогда, когда возникает потребность установки профиля на металлические стены толщиной до 2 мм.

Нередко ни один из трех перечисленных методов не подходит. Например, вы не можете использовать дюбели и любые саморезы для установки лотков на стены, облицованные плиткой. В таком случае на помощь приходят жидкие гвозди.

Внимание! Жидкие гвозди не способны выдерживать значительную нагрузку, поэтому с их помощью можно фиксировать только пластиковые профили.

Критерии выбора

Первый фактор, влияющий на выбор лотков для прокладки трасс, – тип кабеля, который будет прокладываться внутри профиля. Параллельно нужно учитывать и размеры короба, влияющие на максимально допустимое количество проводов того или иного сечения. Также не стоит забывать о более банальных критериях:

безопасность;
долговечность;
универсальность составляющих системы;
конечная стоимость трассы.

Для начала обратите внимание на диаметр используемого кабеля и количество проводов, которые планируется прятать в лотке. В зависимости от конкретных значений подбираются высота профиля и толщина стенок. Обязательно следует делать запас: высота борта должна быть больше диаметра одного кабеля или целого пучка (если укладываются несколько проводов).

Важно! При выборе ширины следите за тем, чтобы все провода с легкостью уместились в лотке. Для вычисления этой величины можете сложить диаметр всех кабелей или пучков, размещаемых внутри.

Далее обратите внимание на минимальный радиус изгиба укладываемого кабеля. Надежные и проверенные производители обязательно указывают данный параметр на оплетке. Радиус изгиба кабельной трассы должен быть больше данного параметра, чтобы избежать повреждения в результате напряжения.

Каждому кабелю предъявляются уникальные требования по отводу тепла. Степень нагрева электрической проводки зависит от того, какая энергия проходит через нее. При нагреве любого кабеля наблюдается ухудшение его мощностных характеристик, поэтому в лотках предусматривается отдельное пространство для отвода тепловой энергии. Это позволит вам сэкономить деньги на проектировании трассы: если кабель не подвергается нагреву, то достаточно будет купить узкий профиль нужной высоты в зависимости от первого критерия. Вы ориентируетесь только на диаметр проводов или укладываемых пучков.

Если же кабель может нагреваться, то в таком случае лучше выбирать короб большой ширины с низкими стенками. В таком случае кабель должен размещаться только в один слой! Перфорированные и проволочные профили считаются идеальными для прокладки кабеля с максимально высокими требованиями по теплоотводу.

Обратите внимание! Обязательно следует учитывать общий вес кабельных пучков, размещаемых в лотке. От данного параметра зависит несущая способность конечной системы.

Чем толще будет сталь, из которой производится профиль, и выше стенка, тем больше максимальная нагрузка, которую выдерживает трасса. В этом плане самыми надежными являются лестничные лотки, в то время как наименьшую несущую способность имеют проволочные профили.

Класс защиты от пыли и влаги – не менее важный параметр, когда речь заходит о выборе кабельных лотков. Любой производитель обязательно указывает степень защиты на наружной оболочке изделия. Проволочные лотки не могут защитить кабель от воздействия влаги, поэтому либо трасса должна прокладываться в сухих и теплых помещениях, либо сама проводка должна быть надежно защищена от этого негативного фактора. Максимальная степень защиты гарантируется в том случае, если используется неперфорированный оцинкованный короб закрытого типа (с крышкой для герметизации).

Кабельные профили следует выбирать и по степени антикоррозионной защиты. Температура окружающей среды, влажность воздуха, воздействие химически агрессивной среды, морской ветер с высоким содержанием соли – от всего этого зависит долговечность кабельной трассы. Оцинкование металлических лотков позволяет существенно повысить защиту от коррозии. При этом уровень устойчивости к коррозии напрямую зависит от слоя цинка: чем он толще, тем выше стойкость.

При эксплуатации кабельной линии внутри зданий можно применять профили, защищенные методом холодного цинкования. Это могут быть изделия, оцинкованные гальванически или конвейерным методом. В тех случаях, когда трасса функционирует на открытом воздухе и в комнатах с высокой влажностью, необходимо выбирать коробы с горячим цинкованием.

Для кабельных линий пищевой и химической промышленности обязательно следует выбирать лотки из нержавеющей стали. Если изделия будут эксплуатироваться в условиях особо агрессивной окружающей среды, то нужно покупать профили с дополнительным лакокрасочным покрытием.

Обратите внимание на скорость установки и стоимость системы. Мы указали данные параметры вместе неспроста: любые конструктивные решения, ускоряющие и упрощающие монтаж, повышают стоимость конечного продукта. Более дешевые изделия представляют собой прямые профили, для крепления которых применяются дополнительные соединительные элементы и резьбовые детали.

Перфорированный и неперфорированный лотки на сегодняшний день являются незаменимыми электротехническими изделиями, не просто упрощающими монтаж кабельных трасс, но и защищающими электрическую проводку от негативных воздействий окружающей среды. К их выбору следует подходить с большой осторожностью, учитывать сразу несколько важных критериев, которые повлияют на качество, надежность и долговечность будущей трассы.

Все эти действия можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила проведения монтажных работ, а также технику безопасности.

Какой кабельный лоток нужен вашей машине?

У большинства из нас есть поразительное количество спутанных кабелей и разъемов на столах, под ними и за ними. Умножьте это на сотню или даже тысячу, и вы получите лучшее представление о кабелях и проводке, которыми необходимо управлять для оборудования на всем производственном предприятии.

Провода и кабели можно найти по всему производственному предприятию. Они являются источником жизни всего энергетического оборудования и должны помещаться в ограниченном пространстве, достигать больших расстояний и при этом умудряться не мешать повседневным операциям на полу. Ответ на весь этот кабельный хаос? Кабельные лотки.

Кабельные лотки представляют собой механическую систему поддержки, которая может поддерживать электрические кабели, используемые для распределения электроэнергии, управления и связи. Они являются идеальным решением для прокладки большого количества силовых кабелей или кабелей передачи данных над или под полом. Кабельные лотки бывают всех форм и размеров и в соответствии с некоторыми правилами требуют различных аксессуаров, таких как боковины или крышки. Они могут быть изготовлены из стали, алюминия или пластика, армированного волокном. Понимание того, какие кабели вы будете устанавливать и как далеко они протянуты, важно при изучении различных типов кабельных лотков для вашей машины или объекта заказчика.

Типы кабельных лотков

Лестничные лотки

Лестничные кабельные лотки используются примерно в 75 процентах систем электропроводки кабельных лотков. Это преобладающий тип кабельных лотков из-за его множества желаемых характеристик. Без крышек он обеспечивает максимальный свободный поток воздуха по кабелям. Это позволяет теплу, выделяемому в жилах кабеля, эффективно рассеиваться. Ступени лестничного кабельного лотка обеспечивают удобные анкерные крепления для крепления кабелей в негоризонтальных участках кабельного лотка. Лестничные кабельные лотки обычно используются в приложениях с промежуточными и длинными пролетами.

Сплошное дно

Обеспечивает невентилируемую непрерывную поддержку для тонких кабелей. Кабельный лоток со сплошным дном обычно используется для электрических или телекоммуникационных приложений с минимальным выделением тепла с короткими или промежуточными пролетами. Некоторые инженеры и дизайнеры выбирают кабельные лотки со сплошным дном, обычно вместе с крышками, полагая, что все электрические цепи должны быть полностью закрыты металлом для защиты.

Желоб

Обычно используется для умеренного тепловыделения с короткими и средними пролетами опор. Этот тип лотка обеспечивает умеренную вентиляцию и дополнительную частоту поддержки кабеля, при этом нижняя конфигурация обеспечивает поддержку кабеля обычно через каждые 4 дюйма.

Канал

Используется для установок с ограниченным количеством кабельных лотков, когда использование кабелепровода нежелательно. Обеспечивает экономичную поддержку кабельных вводов и ответвлений кабелей от системы магистральных кабельных лотков. Частота поддержки с короткими и средними интервалами поддержки.

Проволочная сетка

Обычно используется для телекоммуникационных и оптоволоконных сетей и устанавливается на короткие опорные пролеты. Считается адаптируемой в полевых условиях системой поддержки, в первую очередь для низковольтной проводки.

Single Rail

Обеспечивает самую быструю установку системы и максимальную свободу ввода и вывода кабелей из системы лотков. Обычно используется для прокладки низковольтных и силовых кабелей, где важными факторами являются боковое заполнение и скорость монтажа. Однорельсовые лотки могут быть одноподвесными или настенными системами в один или несколько ярусов.

Чтобы быть полезными, электрические кабели должны проходить из одного места в другое. Распределение является необходимой фазой конфигурации энергосистемы. Кабельные лотки предназначены для решения проблемы распределения электрических кабелей вокруг автоматики и внутри производственного объекта.

При рассмотрении конфигураций кабелей в кабельных лотках важно учитывать характеристики кабеля, проходящего через кабельные лотки. Понимание температуры окружающей среды и номинального напряжения оболочки кабеля имеет решающее значение. Кроме того, изучите варианты заземления и нормативные стандарты для заземления. Для получения более подробной информации о приложении см. применимые стандарты кодов.

Оригинальные кабельные решения TPC

Горизонтальный Ethernet-кабель HY-TREX® Industrial CAT6A компании TPC предназначен для прокладки в условиях статического или динамического изгиба, скручивания или кручения, а также для использования вне помещений. Он имеет номинальное напряжение 600 вольт, диапазон рабочих температур от -40°C до 80°C и устойчив как к солнечному свету, так и к маслам. Идеально подходит для широкого спектра приложений, обеспечивающих надежную связь Cat6A Ethernet.

Кабели и заземляющие хомуты HY-TREX® могут выдерживать широкий спектр статических нагрузок и изгибов и доказали свою эффективность при воздействии масел, экстремальных температур и механических воздействий, что позволяет сократить время производства. Имея в наличии полный набор опций и обширный складской запас, мы можем легко нарезать изделия нестандартной длины и отгружать их прямо со склада.

Свяжитесь с нами сегодня и узнайте, как мы можем решить ваши проблемы с кабелями!

Темы: Наконечники для проводов и кабелей, отраслевые данные, автобусные кабели, OEM, Ethernet-кабели, Кабельный лоток

4 Промышленное применение кабелей в лотках

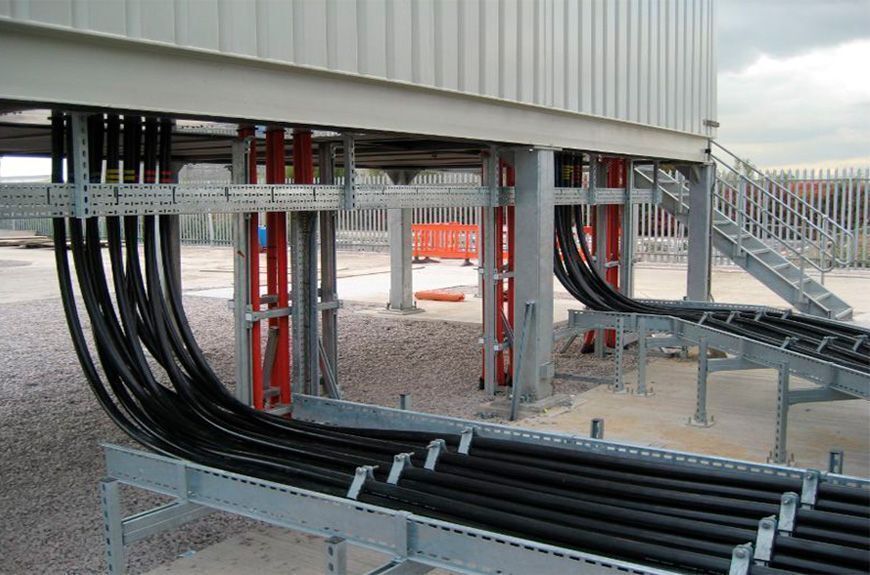

Кабели в лотках предназначены для использования в широком диапазоне применений, включая, помимо прочего, промышленные проекты, нефтехимические заводы, реле управления движением и коммерческие здания. Они поставляются с различными комбинациями изоляции и оболочки и предназначены для удовлетворения требований как легких, так и тяжелых промышленных применений.

Ниже представлен обзор промышленного применения кабельных лотков.

1. Нефтегазоперерабатывающие заводы.

Объекты, занимающиеся добычей и производством топлива, находятся в самых суровых условиях, что делает кабель в лотках идеальным для использования на таких объектах. Это связано с тем, что кабель в лотке признан пригодным для использования в опасных зонах Класса 1 и 2 Раздела 2. Винил-нейлоновый лотковый кабель (VNTC), например, может использоваться в опасных зонах Класса I, Раздела 2 и Класса II, Раздела 2 согласно NEC Art. 501 и 502. Для определения класса и категории проконсультируйтесь с местными инспекторами и подрядчиками. Помимо внесения в список UL для использования в опасных зонах Класса 1, Раздела 2, используемый лотковый кабель должен быть устойчивым к коррозии и работать при любых температурах во влажных и сухих условиях. Кабель в лотках XHHW может быть идеальным для использования в таких местах, учитывая его долговечность и устойчивость к химическим веществам и истиранию.

Узнайте больше об обозначениях классов опасного состояния кабелей лотков.

2. Горнодобывающая промышленность

Подобно нефте- и газоперерабатывающим заводам, горнодобывающая промышленность представляет собой одни из самых суровых условий, которые могут включать взрывчатые вещества и воздействие высоких температур. Несмотря на то, что кабель в лотке может подходить для такой среды, с различными комбинациями изоляции и оболочки, не все кабели в лотке идеально подходят для такой среды. Например, лотковый кабель THHN, хотя и дешевле, но не так прочен, как XHHW, поэтому более подвержен деформации и не идеален для использования в абразивных условиях. Наш винил-нейлоновый лотковый кабель, например, имеет изоляцию THHN, что делает его менее подходящим для условий добычи, но наш лотковый кабель XPTC с изоляцией XHHW может быть идеальным. Следовательно, может быть лучше использовать более дорогой кабель для лотков XHHW, а не более дешевую альтернативу, например, кабель для лотков THHN.

3. Очистные сооружения

В отличие от горнодобывающей промышленности, очистные сооружения работают в условиях повышенной влажности. Использование лоткового кабеля на очистных сооружениях демонстрирует его универсальность, поскольку он подходит не только для сухих, но и для влажных условий. Тем не менее, всегда рекомендуется проконсультироваться с инженером, поскольку каждая уникальная среда требует определенных характеристик кабеля.

Лоток

Кабель, выбранный для использования в таких влажных местах, должен иметь оболочку с маркировкой влагостойкости и химической стойкости. Примером этого может служить кабель XPTC, который подходит не только для прокладки как во влажных, так и в сухих местах, но также может выдерживать химическое воздействие на очистных сооружениях. Кабель XPTC также признан пригодным для использования в опасных зонах Класса 1 и 2 Раздела 2, что делает его идеальным для использования на очистных сооружениях.

4. Когенерация электроэнергии

Предприятия по производству электроэнергии широко варьируются от заводов по производству возобновляемых источников энергии до заводов по добыче нефти и природного газа. При таком разнообразии необходимо учитывать специфические характеристики окружающей среды, чтобы выбрать правильный кабельный лоток. В то время как лотковый кабель, используемый в нефтяных и газовых центрах производства электроэнергии, должен иметь маркировку для использования в опасных условиях, кабель, используемый на возобновляемых источниках энергии, также должен быть устойчивым к атмосферным воздействиям.

Специфические потребности этих объектов требуют, чтобы кабель в лотке тщательно выбирался с учетом таких факторов, как оболочка и изоляция. Примером кабеля-лотка, используемого в когенерации электроэнергии, является кабель-лоток для ветряных турбин (WTTC), разработанный для экологически безопасных приложений ветряных турбин.

Несмотря на различия, эти объекты имеют общую черту: суровые условия, включающие не только суровые погодные условия, но и высокую жару. Поэтому лотковые кабели, используемые в этих силовых установках, должны выдерживать экстремальные температуры и влажность. воздействие масла и электромагнитные помехи (EMI). Например, выбор экранированного кабеля в лотке вместо неэкранированного может помочь уменьшить электромагнитные помехи за счет использования фольги и оплетки.
