Минимальное сечение кабеля пуэ: Минимальное сечение кабеля для групповых сетей розеток

Содержание

Какое должно быть сечение кабеля АВВГ для подвода электричества от поры линии электропередачи до своего дома?

Стоимость электролаборатории

Виды измерений электролаборатории

Периодичность измерений электролабораторией

Электролаборатория » Вопросы и ответы » Какое должно быть сечение кабеля АВВГ для подвода электричества от поры линии электропередачи до своего дома?

Для вводного кабеля от опоры воздушной линии электропередачи следует выбирать кабель с минимальным сечением более 16 мм2 для алюминиевого провода и более 10 мм2 – для медного провода.

Ссылка на нормативную базу:

ПУЭ п. 1.7.131. В многофазных цепях в системе TN для стационарно проложенных кабелей, жилы которых имеют площадь поперечного сечения не менее 10 мм2 по меди или 16 мм2 по алюминию, функции нулевого защитного (РЕ) и нулевого рабочего (N) проводников могут быть совмещены в одном проводнике (pen-проводник).
ПУЭ п. 7.1.45. Выбор сечения проводников следует проводить согласно требованиям соответствующих глав ПУЭ.
Однофазные двух и трехпроводные линии, а также трехфазные четырех и пятипроводные линии при питании однофазных нагрузок, должны иметь сечение нулевых рабочих (N) проводников, равное сечению фазных проводников.
Трехфазные четырех и пятипроводные линии при питании трехфазных симметричных нагрузок должны иметь сечение нулевых рабочих (N) проводников, равное сечению фазных проводников, если фазные проводники имеют сечение до 16 мм2 по меди и 25 мм2 по алюминию, а при больших сечениях — не менее 50 % сечения фазных проводников.
Сечение РЕN проводников должно быть не менее сечения N проводников и не менее 10 мм2 по меди и 16 мм2 по алюминию независимо от сечения фазных проводников.
Сечение РЕ проводников должно равняться сечению фазных при сечении последних до 16 мм2, 16 мм2 при сечении фазных проводников от 16 до 35 мм2 и 50 % сечения фазных проводников при больших сечениях.
Сечение РЕ проводников, не входящих в состав кабеля, должно быть не менее 2,5 мм2 — при наличии механической защиты и 4 мм2 — при ее отсутствии.

Блог

Электролаборатория в ЖК «Достояние»

Электролаборатория в ЖК «Достояние»узнать больше…

Электролаборатория в ЖК Маяк

Наша электролаборатория работает в ЖК «Маяк»узнать больше…

Электролаборатория в ЖК Наследие

Наша электролаборатория работает в ЖК «Наследие»узнать больше…

Не дозвонились?

Заказать звонок

мы перезвоним!

Только в
10%
позвоните нам
для получения скидки

Новости

ЖК Семеновский парк появилась прописка

Новый ЖК в московском районе Соколиная гора!!! …узнать больше…

В юго-восточных районах Москвы восстановлено электроснабжение

Снабжение электричеством жилых домов на юго-востоке столицы восстановлено …узнать больше…

Освещать Москву начали 289 лет назад

В этот день, 27 ноября, только в 1730 году, началось непрерывное освещение Москвы . ..узнать больше…

Электропроводки и кабельные линии | Правила устройства электроустановок, электрооборудование специальных установок | Правила

  • оборудование
  • нормы

Содержание материала

  • Правила устройства электроустановок, электрооборудование специальных установок
  • Область применения, Электроснабжение
  • Электропроводки и кабельные линии
  • Внутреннее электрооборудование, приборы учета
  • Защитные меры безопасности
  • Электроустановки
  • Во взрывоопасных зонах
  • Классификация и маркировка
  • Классификация взрывоопасных зон
  • Электрические машины
  • РУ, ТП, ПП
  • Выбор кабелей и проводов
  • Токопроводы и воздушные линии, защита
  • Пожароопасные зоны
  • Грузоподъемные краны
  • Лифты
  • Электросварочные установки
  • Кабельный обогрев

Страница 3 из 18

2. 5. Электропроводки и кабельные линии
2.5.1. Внутренние электропроводки следует выполнять с учетом следующих требований:

  1. электроустановки разных организаций, обособленных в административно-хозяйственном отношении и размещенных в одном здании, могут быть подключены ответвлениями к общей линии питания или питаться отдельными линиями от ВРУ или ГРЩ;
  2. допускается подключать несколько стояков к отдельной линии. На ответвлениях к каждому стояку, питающему квартиры жилых домов, имеющих более пяти этажей, необходимо устанавливать аппарат управления, общий с аппаратом защиты;
  3. в жилых домах светильники лестничных клеток, вестибюлей, холлов, этажных коридоров и других внутренних помещений, находящихся за пределами квартиры, должны питаться отдельными линиями от ВРУ или от отдельных групповых щитков, запитанных от ВРУ. Подключение этих светильников к этажным и квартирным щиткам не допускается; для лестничных клеток и коридоров, имеющих естественное освещение, рекомендуется предусматривать автоматическое или диспетчерское управление электрическим освещением с учетом естественной освещенности;
  4. питание электроустановок нежилого фонда рекомендуется выполнять отдельными линиями.
  1. Защита всех электрических сетей должна быть выполнена в соответствии с требованиями главы 3.1. ПУЭ.
  2. В домах необходимо использовать кабели и провода с медными жилами.

В жилых домах наименьшее допустимое сечение медных проводников должно соответствовать таблице 2.1.
Сети питания и распределительные допускается выполнять кабелями и проводами с алюминиевыми жилами, если их расчетное сечение 16 мм2 и больше.

Питание отдельных электроприемников, относящихся к инженерному оборудованию домов (насосы, вентиляторы, калориферы, установки кондиционирования воздуха и т.п.), могут выполняться кабелем с алюминиевыми жилами сечением не менее 2,5 мм.
2.5.4. В жилых домах прокладка вертикальных участков распределительной сети должна выполняться по лестничным клеткам скрыто (в каналах, трубах, коробах в соответствии с требованиями НАПБА01.001).
Запрещается прокладка вертикальных участков общедомовой распределительной сети внутри квартир.
Допускается прокладка проводов и кабелей линий питания квартир вместе с проводами и кабелями групповых линий рабочего освещения лестничных клеток, этажных коридоров и других помещений внутри домов в общей трубе, в общем коробе или канале из негорючих или трудногорючих строительных конструкций с умеренной дымообразующей способностью по ГОСТ 12.1.044.
Сеть от этажного распределительного щитка до квартиры следует выполнять в отдельной трубе или канале, т.е. отдельно от групповой сети других квартир.
Допускается прокладка до 12 проводов групповых сетей квартир жилых домов в одном канале на замену требований пункта 2.1.15 ПУЭ.
Таблица 2.1. Наименьшие допустимые сечения кабелей и проводов электрических сетей в жилых домах

Наименование сетей

Минимальное сечение кабелей и проводов с медными жилами, мм

Групповая

1,5

Распределительная до квартирных щитков и электросчетчиков

2,5

Распределительная (стояки) для питания квартир

4

2. 5.5. Во всех домах линии групповой сети, прокладываемые от групповых, этажных и квартирных щитков к светильникам общего освещения, штепсельным розеткам и стационарным электроприемникам, должны выполняться трехпроводными (фазный — L, нулевой рабочий — N и нулевой защитный — РЕ проводники). Запрещается объединение нулевых рабочих и нулевых защитных проводников разных групповых линий. Нулевой рабочий и нулевой защитный проводники не разрешается подключать на щитках под общий контактный зажим.
Сечение РЕ проводников должно соответствовать пункту 2.5.15.
2.5.6. Электропроводку в помещениях следует выполнять с возможностью замены: скрыто — в каналах строительных конструкций, замоноличенных трубах; открыто — в электрических плинтусах, коробах и т.п.
На технических этажах, в подпольных пространствах, в неотапливаемых подвалах, чердаках, вентиляционных камерах, влажных и особо влажных помещениях электропроводку рекомендуется выполнять открыто.

Для технико-экономической целесообразности горизонтальные и вертикальные участки распределительных сетей, имеющие многочисленные ответвления, рекомендуется выполнять шинопроводами (см. пункт 2.2.20. ПУЭ).
Допускается в домах с конструкциями из негорючих строительных материалов в соответствии с ДСТУ Б В.2.7-19 прокладка групповых сетей кабелями или изолированными проводами в защитной оболочке без возможности их замены в бороздах стен, перегородок, перекрытий, под штукатуркой, в слое подготовки пола или в пустотах строительных конструкций.
Допускается в административных и бытовых зданиях при их реконструкции применять открытую электропроводку в пластмассовых коробах из трудногорючих материалов с умеренной дымообразующей способностью согласно ГОСТ 12.1.044.
Не разрешается прокладка проводов без возможности замены в панелях стен, перегородках и перекрытиях, выполненных на заводах стройиндустрии или в монтажных стыках панелей при монтаже здания.
2.5.7.Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются, как скрытые электропроводки и их следует прокладывать: за потолками и в пустотах перегородок из горючих материалов согласно ДСТУ Б В. 2.7-19 — в металлических, имеющих локализующие способности, и в закрытых коробах; за потолками и перегородками из негорючих материалов — в трубах, гибких рукавах, коробах из негорючих или трудногорючих материалов или горючих группы горючести Г1 согласно ДСТУ Б В.2.7-19, а также кабелями, имеющими оболочки из материалов с умеренной дымообразующей способностью по ГОСТ 12.1.044. Также должна быть обеспечена возможность замены проводов и кабелей.


Примечание. Под подвесными потолками из негорючих материалов имеются в виду такие потолки, которые выполнены из негорючих материалов. Другие строительные конструкции, размещенные над подвесными потолками, включая междуэтажные перекрытия, также выполнены из негорючих материалов.
2.5.8. Открытая прокладка кабелей допускается в помещениях для приготовления и приема пищи за исключением кухонь квартир. Открытая прокладка проводов в этих помещениях не разрешается.
В кухнях квартир следует использовать те же виды электропроводок, что и в жилых комнатах и коридорах.
2.5.9. В ванных комнатах, санузлах, душевых, как правило, должна применяться скрытая электропроводка. Допускается открытая прокладка кабелей.
В саунах для зон 3 и 4 согласно приложению 1 электропропроводка должна выдерживать температуру не ниже +170°С.

В саунах, ванных комнатах, санузлах, душевых не допускается прокладка проводов с металлическими оболочками, в металлических трубах и металлорукавах.

  1. Электропроводка на чердаках должна выполняться в соответствии с требованиями главы 2 ПУЭ и НАПБ А 01.001.
  2. Прокладка проводов и кабелей по горючим основаниям (конструкциям, деталям) должна выполняться защищенной (в трубах, коробах). Допускается открытая прокладка на расстоянии от горючих оснований не менее чем 10 мм.

При невозможности обеспечения указанных расстояний необходимо отделять кабель или провод от горючей поверхности слоем негорючего материала, выступающего с каждой стороны провода (кабеля) не менее чем на 10 мм.
2.5.12. Допускается прокладка силовых кабелей напряжением до 1000 В, питающих электроприемники других секций здания, через подвалы и технические подпольные пространства зданий.

Такие кабели не рассматриваются как транзитные, прокладка которых через подвалы и технические подполья здания запрещается.

  1. Запрещается открытая прокладка транзитных кабелей и проводов через кладовые и складские помещения.
  2. Линии, питающие холодильные установки предприятий торговли и общественного питания, должны прокладываться от ВРУ или ГРЩ этих предприятий.
  3. Выбор сечения проводников следует выполнять согласно требованиям соответствующих глав ПУЭ.

Однофазные двух- и трехпроводные линии, а также трехфазные четырех- и пятипроводные линии, питающие однофазные электроприемники, должны иметь сечение нулевых рабочих N проводников, равное сечению фазных проводников.
Трехфазные; четырех- и пятипроводные линии, питающие электроприемники напряжения, должны иметь сечения нулевых рабочих N проводников, равные сечению фазных проводников до 16 мм по меди и 25 мм2 по алюминию, а при больших сечениях — не менее 50% сечения фазных проводников.

Сечение PEN проводников должно быть не менее сечения N проводников и не менее 10 мм по меди и 16 мм по алюминию независимо от сечения фазных проводников.
Сечение РЕ проводников должно быть равно сечению фазных до 16 мм2 и 16 мм2 — при сечении фазных проводников от 16 до 35 мм2 и 50% сечения фазных проводников при больших сечениях.
Сечение РЕ проводников, не входящих в состав кабелей, должно быть не менее 2,5 мм при наличии механической защиты и 4 мм — при ее отсутствии.

  • Назад
  • Вперед
  • Назад
  • Вперед
  • Вы здесь:
  • Главная
  • Книги
  • Правила
  • Вопросы и ответы по Межотраслевым правилам по охране труда при эксплуатации электроустановок

Читать также:

  • Правила организации технического обслуживания и ремонта оборудования
  • Безопасность оборудования — эргономические принципы конструирования — ГОСТ Р EH 614-1-2003
  • Анализ требований норм испытаний по диагностике маслонаполненного оборудования
  • Правила техники безопасности при эксплуатации тепломеханического оборудования электростанций и тепловых сетей
  • Методы испытаний электрооборудования производственных машин — ГОСТ Р 51838-2001

Выбор кабельных линий и поперечного сечения кабеля — кабель ZMS


Ⅰ. Кабельные линии в подземных шахтах из-за нехватки места и требований безопасности, помимо эстакады автомобильного вагона, применяют кабельные линии

Силовые кабели можно разделить на кабели с резиновой изоляцией , кабели с пластмассовой изоляцией и масло- кабели с пропитанной бумажной изоляцией в зависимости от материала изоляции. В настоящее время маслопропитанные кабели с бумажной изоляцией используются редко, поэтому не говорят.

1. Шахтный резиновый кабель

Кабель с резиновой изоляцией также известен как кабель с резиновой оболочкой. Кабель с резиновой оболочкой можно разделить на обычный кабель с резиновой оболочкой и кабель с резиновой оболочкой для добычи полезных ископаемых и другие типы из-за различных конструкций и материалов. Шахтный резиновый кабель также делится на экранированный и неэкранированный.

1) Неэкранированный шахтный резиновый кабель

То же, что и обычный резиновый кабель, за исключением того, что оболочка выполнена из неопрена. Неопрен также горюч, но он горит, когда образующийся газообразный хлористый водород не способствует горению и может окружать пламя, так что оно изолируется от воздуха и быстро гаснет. Поэтому он подходит для использования в легковоспламеняющихся и взрывоопасных местах.

2) Экранированный резиновый кабель для горных работ

Основная конструкция экранированного резинового кабеля для горных работ и других резиновых кабелей в основном одинакова. Только в его токопроводящем сердечнике резиновый изоляционный слой снаружи и завернутый экранирующий слой. Экранирующий слой из полупроводящей резины или медной проволоки, нейлоновой оплетки из двух сетей. В экранированном кабеле каждый слой экрана заземлен. Поэтому, когда какая-либо основная изоляция сердечника повреждена, сначала через заземление защитного слоя, вызванное замыканием на землю, так что действие устройства защиты от утечки заранее отключит питание. Это предотвращает возникновение серьезного межфазного короткого замыкания, которое может привести к разряду кабеля. Также может предотвратить искры утечки или дуги короткого замыкания, которые могут вызвать возгорание и взрыв легковоспламеняющихся и взрывоопасных материалов. Поэтому экранированные кабели особенно подходят для подачи питания во взрывоопасные места и часто перемещаемое электрооборудование.

Ⅱ. Расчет сечения жилы кабеля

Выбор сечения жилы кабеля является ключевым элементом расчета конструкции подземного электроснабжения. Выбор подходящего поперечного сечения проводника кабеля может обеспечить нормальную и эффективную работу оборудования по напряжению, а проверка чувствительности действия защиты от перегрузки по току может легко удовлетворить требования. Обычно этапы расчета сечения подземных кабельных линий следующие.

(1) в соответствии с допустимым текущим первоначальным выбором сечения провода в течение длительного времени.

(2) к ответвлению кабеля питания производственного оборудования для проверки механической прочности минимально допустимого сечения. Длинные кабели следует проверять на допустимые потери напряжения.

1. Выберите поперечное сечение проводника в соответствии с допустимым током в течение длительного времени. меньше максимального длительного рабочего тока, протекающего по проводу.

2. Проверить поперечное сечение проводника на механическую прочность

Кабель проложен в забое и туннеле, что неизбежно подвержено влиянию внешних механических сил, сечение слишком мало, кабель склонен к поломке, разрыву оболочки, явлению повреждения изоляции. Резиновые кабели для горных работ должны соответствовать стандарту, чтобы избежать поломки и разрыва под действием внешних сил, таких как перетаскивание и столкновение.

3. Калибровка сечения проводов по допустимым потерям напряжения

(1) расчет потери напряжения в линии

Линии электропередачи через ток будут производить потери напряжения. Так называемая потеря напряжения представляет собой арифметическую разницу между напряжением в начале и в конце линии передачи.

(2) Допустимая потеря напряжения в линии

Для обеспечения качества напряжения потеря напряжения в линии от выхода трансформатора до двигателя не должна превышать допустимую потерю напряжения в линии. Номинальное напряжение вторичной обмотки подземного трансформатора составляет 1,05 UN, а допустимое минимальное напряжение двигателя составляет 0,9.5Ун. Поэтому сумма потерь напряжения трансформатора и линии не должна превышать 10% UN. Учитывая, что потери напряжения трансформатора обычно не превышают 5%UN, потери напряжения линии от выхода трансформатора до конца линии не должны превышать 5%UN.

При наличии нескольких секций кабеля от трансформатора к двигателю сначала следует рассчитать потери напряжения на каждой секции, а затем суммировать потери напряжения на каждой секции, чтобы определить общую потерю напряжения для калибровки.

по мощности, току с учетом длины

При прокладке электропроводки необходимо знать, какого сечения кабеля вам потребуется прокладывать. Выбор сечения кабеля может осуществляться либо по потребляемой мощности, либо по потребляемому току. Также нужно учитывать длину кабеля и способ монтажа.

Содержание статьи

  • 1 Выбор сечения кабеля по мощности
    • 1.1 Сбор данных
    • 1.2 Суть метода
  • 2 Как рассчитать текущее сечение кабеля
  • 3 Расчет кабеля по мощности и длине
  • 4 Открытая и закрытая прокладка проводов

Выбор сечения кабеля по мощности

Сечение провода можно выбрать по мощности устройств, которые будут подключаться. Эти устройства называются нагрузочными, и метод также может называться «по нагрузке». Это не меняет его сути.

Выбор сечения кабеля зависит от мощности и силы тока

Сбор данных

Для начала найдите в паспортных данных бытовой техники потребляемую мощность, запишите ее на листочке. Если проще, можно посмотреть на шильдики — металлические таблички или наклейки, прикрепляемые к корпусу техники и снаряжения. Есть базовая информация и, чаще всего, сила присутствует. Самый простой способ определить это по единицам измерения. Если изделие произведено в России, Белоруссии, Украине, обычно указывается обозначение Вт или кВт, оборудование из Европы, Азии или Америки обычно имеет английское обозначение ватт — Вт, а потребляемая мощность (именно то, что нужно) обозначается аббревиатурой «TOT» или TOT MAX.

Пример таблички с основной технической информацией. На любой технике есть что-то подобное

Если этого источника тоже нет (информация утеряна, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднюю данные. Для удобства они сведены в таблицу.

Таблица потребляемой мощности различных электроприборов

Найдите оборудование, которое планируете установить, выпишите мощность. Иногда дается с большим разбросом, поэтому иногда сложно понять, какую цифру брать. В этом случае лучше взять максимум. В результате в расчетах вы немного завысите мощность оборудования и вам понадобится кабель большего сечения. Но для расчета сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем необходимо. Траки с большим сечением работают долго, так как меньше нагреваются.

Суть метода

Для выбора сечения провода под нагрузку складываем мощности приборов, которые будут подключаться к этому проводнику. При этом важно, чтобы все мощности были выражены в одних и тех же единицах измерения – либо в ваттах (Вт), либо в киловаттах (кВт). Если есть разные значения, приводим их к единому результату. Чтобы преобразовать, киловатты умножаются на 1000, чтобы получить ватты. Например, переведем 1,5 кВт в ватты. Это будет 1,5 кВт * 1000 = 1500 Вт.

При необходимости можно сделать обратное преобразование — перевести ватты в киловатты. Для этого делим цифру в ваттах на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.

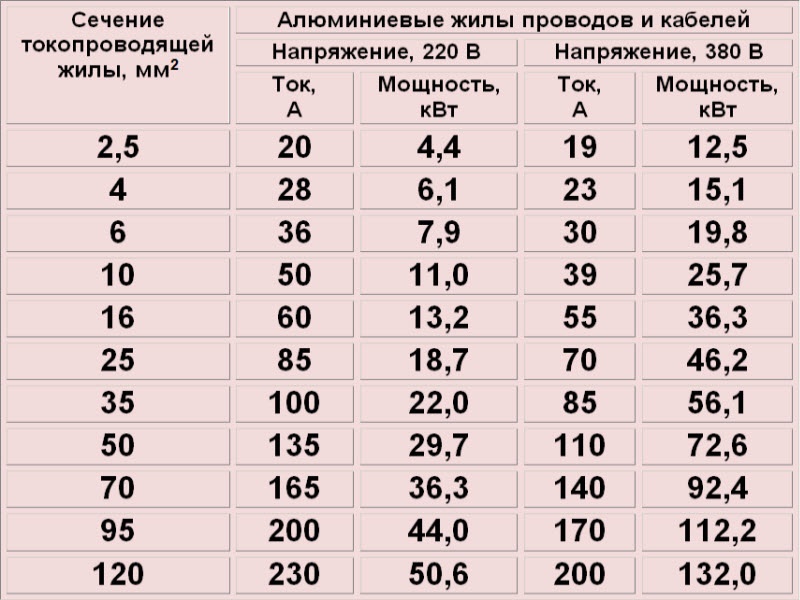

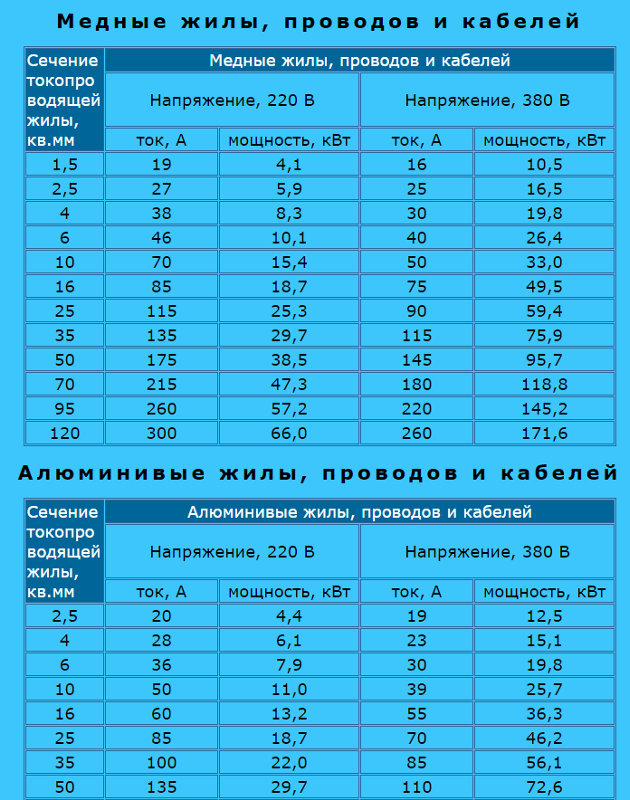

Далее, собственно, начинается подбор сечения кабеля. Очень просто — используем таблицу.

9014 2 8,4 кВт 9014 2 12,1 кВт
Сечение кабеля, мм2 Диаметр жилы, мм Провод медный Провод алюминиевый
ток, A Power, KWT Current, A Power, KWT
220 В 380 В 220 В 380 В
0,5 мм2 0,80 мм 6 А 1,3 кВт 2,3 кВт
0,75 мм2 0,98 мм 10 А 2,2 кВт 3,8 кВт
1,0 мм2 1,13 мм 14 А 3,1 кВт 5,3 кВт
1,5 мм2 1,38 мм 15 А 3,3 кВт 5,7 кВт 10 А 2 . 2 кВт 3,8 кВт
2,0 мм2 1,60 мм 19 А 4,2 кВт 7,2 кВт 14 А 3,1 кВт 5,3 кВт
2,5 мм2 1,78 мм 21 А 4,6 кВт 8,0 кВт 16 А 3 0,5 кВт 6,1 кВт
4,0 мм2 2,26 мм 27 А 5,9 кВт 10,3 кВт 21 А 4,6 кВт 8,0 кВт
6,0 мм2 2,76 мм 34 А 7,5 кВт 12,9 кВт 26 А 5,7 кВт 9,9 кВт
10,0 мм2 3,57 мм 50 А 11,0 кВт 19,0 кВт 38 А 14,4 кВт
16,0 мм2 4,51 мм 80 А 17,6 кВт 30,4 кВт 55 А 20,9 кВт
25,0 мм2 5,64 мм 100 А 22,0 кВт 38,0 кВт 65 А 14,3 кВт 24,7 кВт

Чтобы найти нужное сечение кабеля в соответствующей колонке — 220 В или 380 В — находим цифру, равную или чуть больше рассчитанной нами ранее мощности. Колонку выбираем исходя из того, сколько фаз в вашей сети. Однофазный — 220 В, трехфазный 380 В.

В найденной строке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля при заданной нагрузке (мощности приборов). Кабель с жилами такого сечения придется поискать.

Как рассчитать текущее сечение кабеля

Вы можете выбрать текущее сечение кабеля. В этом случае проводим ту же работу — собираем данные о подключенной нагрузке, но ищем в характеристиках максимальный потребляемый ток. Собрав все значения, суммируем их. Затем используем ту же таблицу. Мы ищем только ближайшее большее значение в столбце с надписью «Текущий». В этой же строке смотрим сечение провода.

Например, вам нужно подключить варочную панель с пиковым потреблением тока 16 А. Мы будем прокладывать медный кабель, поэтому смотрим в соответствующей колонке — третья слева. Поскольку значения ровно 16 А нет, смотрим в строке 19 А — это ближайшая выше. Подходящее сечение 2,0 мм 2 … Это минимальное сечение кабеля для данного случая.

При подключении мощных бытовых электроприборов от щита протягивать отдельную линию питания. В этом случае выбор сечения кабеля несколько проще – требуется только одно значение мощности или тока

На строку с чуть меньшим значением невозможно обратить внимание. В этом случае при максимальной нагрузке проводник будет сильно нагреваться, что может привести к оплавлению изоляции. Что может быть дальше? Может сработать автоматический выключатель, если он установлен. Это самый благоприятный вариант. Может выйти из строя бытовая техника или может начаться пожар. Поэтому всегда выбирайте сечение кабеля по большему значению. В этом случае можно будет в дальнейшем установить оборудование даже немного больше по мощности или потреблению тока без переделки проводки.

Расчет кабеля по мощности и длине

При протяженности ЛЭП — несколько десятков и даже сотен метров — кроме нагрузки или потребляемого тока необходимо учитывать потери в самом кабеле. Обычно большие расстояния ЛЭП с вводом электричества от столба в дом. Хотя все данные должны быть указаны в проекте, но можно перестраховаться и проверить. Для этого нужно знать выделенную мощность на дом и расстояние от столба до дома. Далее по таблице можно подобрать сечение провода с учетом потери длины.

Таблица для определения сечения кабеля по мощности и длине

Открытая и закрытая разводка проводов

Как известно, при прохождении тока через проводник он нагревается. Чем больше ток, тем больше выделяется тепла. Но при протекании одного и того же тока по проводникам с разным сечением количество выделяемой теплоты меняется: чем меньше сечение, тем больше выделяется теплоты.

В связи с этим при открытой прокладке жилы ее сечение может быть меньше — она ​​быстрее остывает, так как тепло передается воздуху. В этом случае проводник быстрее остывает, изоляция не портится.
