Монтаж греющего кабеля для водопровода своими руками: Монтаж греющего кабеля для водопровода своими руками

Утепленный водопровод на даче своими руками из колодца.

Если дачный водопровод используется не только летом, но и в зимнее время, требуется его дополнительная защита от промерзания и образования ледяных пробок. Утеплить своими руками водопровод из колодца на даче достаточно просто: нужно выбрать подходящий нагревательный кабель и выполнить несложный монтаж. Эту работу желательно не откладывать на зиму, гораздо удобнее устанавливать систему обогрева в теплое время года.

Для водопровода на даче из колодца подходят специальные греющие кабели для монтажа внутрь трубы. Они имеют особую изоляцию, которая выдерживает длительный контакт с жидкостью и не влияет на вкус и свойства воды.

Для начала следует выбрать кабельную продукцию, предназначенную для внутреннего обогрева водопровода. Например, комплекты PerfectJet от южнокорейского бренда Heatus. Наборы имеют все необходимые сертификаты безопасности и успешно прошли многочисленные тесты на предмет безопасности их использования в питьевом водопроводе. Готовые комплекты PerfectJet выгодно отличаются от более дорогих аналогов:

• улучшенным составом матрицы;
• отсутствием риска резкого падения сопротивления;
• полной готовностью к установке;
• «прозрачностью» технологий изготовления (производитель предоставляет всю информацию о материалах и комплектующих).

PerfectJet сразу готов к установке и имеет все необходимые для этого детали, даже сальник. Можно выбрать комплект любой длины от 1 до 65 м (кратно 1 м). Готовые наборы позволяют обогреть водопровод из колодца в дом недорого, эффективно и безопасно.

Вопрос от клиента: как утеплить водопровод?

В «Аварит» часто обращаются за советом, как утеплить водопровод с помощью греющего кабеля. Приведем в пример реальную ситуацию.
Заказчик поставил задачу со следующими условиями:

• на даче проводится водопровод из колодца в дом;
• длина трубы – 35 м;
• трубопровод будет пущен на глубине 1,6 м;
• нужно сделать обогреваемый водопровод.

Клиента интересовало, какой диаметр трубы лучше выбрать и какой нагревательный кабель подходит для данных условий.

В этом случае желательно выбирать стандартный диаметр труб: 25 или 32. Заказчик сделал выбор в пользу 25. Трубопровод может промерзнуть только на вводе, поэтому кабель, утепляющий водопровод, необходим для прогревания ввода трубы в дом. Учитывая, что водопровод проходит на глубине 1,6 м, достаточно будет приобрести комплект PerfectJet длиной 2 м.

Выберите рубрику:

Вопросы и ответы по греющему кабелюВопросы и ответы по теплому полу

Вопрос по продукту:

Я даю согласие на обработку персональных данных согласно положениям политики конфиденциальности

Мы используем cookies

Продолжая пользоваться данным сайтом вы добровольно соглашаетесь на использование файлов cookie.

Как подключить греющий кабель для водопровода к сети своими руками

До появления нагревательных кабельных систем лед на крыше или, например, на крыльце представлял серьезную проблему.

Теперь об этом можно забыть, если только система установлена по всем правилам.

Как подключить греющий кабель — об этом рассказывается в данной статье.

Содержание

• 1 Что собой представляет?
• 2 Почему необходимо использовать кабельные нагреватели?
• 3 Виды
  • 3.1 Нерегулируемый
  • 3.2 Нерегулируемый зональный
  • 3.3 Саморегулирующийся
• 4 Монтаж
• 5 Подключение
• 6 Схема
• 7 Видео по теме

Что собой представляет?

Изделие выглядит так же, как обычный токопроводящий кабель, только его жилы выполнены из материала с высоким электрическим сопротивлением. Соответственно, при протекании электротока они выделяют тепло. Рабочая часть заключена в медную или алюминиевую экранирующую оплетку и далее — в полимерную изоляцию.

Почему необходимо использовать кабельные нагреватели?

Многие расположенные снаружи протяженные конструкции подвержены образованию льда с последующим возникновением аварийной ситуации:

1. карнизы крыш. Наледи и сосульки портят кровельное покрытие, а при падении опасны для находящихся внизу людей;
2. водосточная система. Обледенение вызывает деформацию или обрыв желобов, также нарушается отвод влаги;
3. крыльцо, пешеходные дорожки. Становятся скользкими, что приводит к травмированию людей;
4. водопровод, канализация, прочие трубопроводы, резервуары. Ледяная пробка закупоривает магистраль, а при сильном обледенении конструкция разрушается (вода при замерзании расширяется).

При помощи греющих кабелей устраивают полы с подогревом. В отличие от водяного «теплого пола» такая система проще в монтаже и не грозит протечками.

Виды

Существует несколько типов нагревателей.

Нерегулируемый

Часто еще называют резистивным, но это неправильно: резистивностью обладают все греющие кабели. Нерегулируемый — самый простой тип. Жилы выполнены из сплава с высоким сопротивлением, например, нихрома. Соответственно, мощность тепловыделения у него всегда постоянна. Достоинство — низкая стоимость.

Недостатки:

• при нарушении теплоотвода (перехлест жил либо участок нагревателя чем-то прикрыт) или при потеплении кабель перегорает;
• его нельзя укорачивать: это приведет к снижению сопротивления и, соответственно, возрастанию силы тока сверх расчетной;
• для включения и выключения требуется термостат или участие человека.

Нерегулируемые делятся на два вида:

1. 1-жильные. Имеют серьезные недостатки. Во-первых, они являются источником электромагнитного поля и потому не подходят для «теплых полов», дорожек, крылец и прочих объектов, с которыми контактируют люди. Во-вторых, подключаются с обоих концов, потому контур донагреватель подключается с одного конца, а генерируемые жилами магнитные поля из-за разнонаправленности токов взаимно уничтожаются.

Нагревательный кабель

Нерегулируемый зональный

Состоит из 2-х токопроводящих жил со множеством нагревательных проволочек между ними. В отличие от предыдущего, его можно резать: поскольку проволочки представляют собой параллельно соединенные проводники, то при уменьшении их количества сопротивление возрастает.

Саморегулирующийся

Также включает в себя две токопроводящие жилы, но резистивным элементом между ними выступает полупроводниковая матрица. Ее особенность — намного более выраженная зависимость сопротивления от температуры, чем у металлов. Чем выше температура матрицы, тем больше сопротивление.

Достоинства:

1. невозможен перегрев. Нагревшиеся участки перестают пропускать ток, то есть фактически отключаются;
2. экономичность. При нагревании кабель снижает выработку тепла либо вовсе отключается, даже если на это не было команды от термостата. Причем каждый участок работает с той теплоотдачей, которая требуется в данном месте;
3. возможность резать нагреватель.

Недостаток — высокая стоимость.

Греющий кабель выпускают не только в бухтах, но и в виде так называемых кабельных матов. Это сетка из стекловолокна, на которой кабель уложен зигзагом и закреплен. С применением кабельного мата намного быстрее осуществляется устройство «теплого пола» и прочих площадок с подогревом.

Монтаж

На карнизе кабель укладывают зигзагом и фиксируют специальными клипсами, приклеенными к кровельному покрытию. Для обогрева водосточного желоба нагреватель кладут внутрь и крепят специальными пластиковыми зажимами, удерживающимися одним концом за край лотка.

Участок, пропущенный в водосточную трубу, крепят в верхней ее части. Если в строении несколько этажей, нагреватель крепят к стальной проволоке, иначе он оборвется под собственным весом. На дорожке, крыльце или полу в доме кабель раскладывают зигзагом, фиксируют клипсами с дюбелями и заливают стяжкой. На трубопроводах кабельный нагреватель размещают снаружи или внутри.

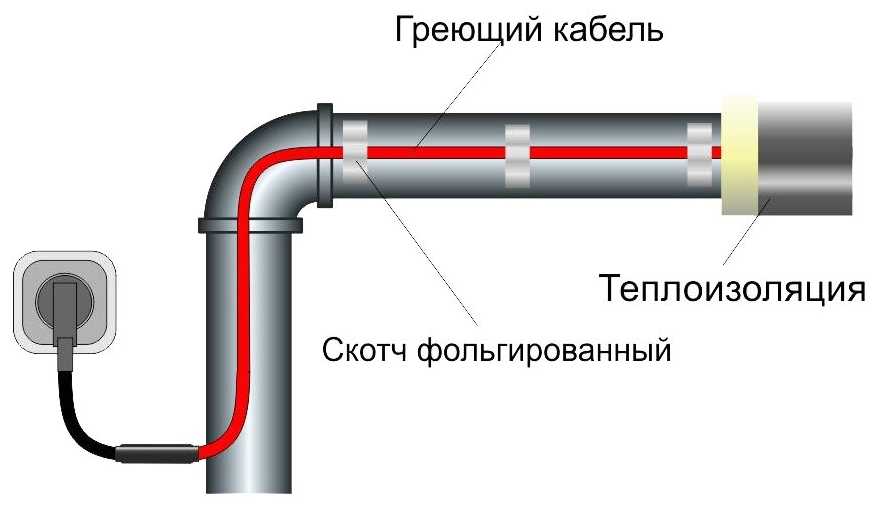

При внешнем обогреве линию укладывают поверх трубы одним из следующих способов:

• в виде одного или нескольких прямых отрезков под трубой;
• под трубой зигзагообразно;
• наматывают на трубу спиралью с равным шагом.

Кабель крепят пластиковыми хомутами или стекловолоконной самоклейкой, затем утепляют трубу теплоизолятором в виде гибких матов или скорлуп. Некоторые производители указывают конкретный материал теплоизолятора и при несоблюдении этого пункта инструкции отказывают в гарантийном обслуживании.

При использовании жестких утеплителей, например, пенополистирола, место прохода кабеля сквозь утеплитель герметизируют специальными втулками. Поверх утеплителя наматывают алюминиевый скотч — защита от механических повреждений. Если поверхность утепляемой трубы шероховатая, перед монтажом кнагревателя на нее рекомендуется намотать алюминиевый скотч.

Внутренний обогрев применяется на коротких участках трубопровода диаметром более 40 мм — при отсутствии доступа снаружи. Используется специальная разновидность кабеля — в изоляции из пищевого пластика.

Для ввода нагревателя в трубопровод врезают тройник. Кабель пропускают сквозь отверстие в заглушке, снабженное уплотнительными кольцами. После монтажа трубу также утепляют.

Рекомендуется соединить греющий кабель с проводом электросети до монтажа в трубу. Осуществлять подключение после сборки будет сложнее.

Подключение

Подключение осуществляют в таком порядке:
1. конец кабеля освобождают от изоляции на длину в 3 см;
2. подрезав кусачками экранирующую оплетку, сворачивают ее в жгут;
3. если кабель саморегулирующийся, вырезают полупроводниковую матрицу, чтобы освободить концы токопроводящих жил;
4. зачищают концы жил провода, используемого для подключения к сети;
5. путем опрессовки гильзами соединяют заземляющую жилу провода с экранирующей оплеткой греющего кабеля, а фазу и ноль — с началом и концом резистивной жилы (нерегулируемый) или с токопроводящими жилами (саморегулирующийся).

Остается подключить нагреватель к распредщитку.

Схема

Для питания кабельной системы обогрева от щита прокладывают отдельный провод, защищаемый собственными автоматическим выключателем и УЗО. Он подсоединяется к терморегулирующему блоку системы. С другой стороны, к нему подключается греющий кабель. Термостат оборудуется термодатчиком.

Схема подключения греющего кабеля

Все контакты терморегулирующего блока обычно имеют обозначения. В противном случае их назначение уточняют в инструкции.

Видео по теме

Как подключить греющий кабель к сети своими руками:

Правильно смонтированный греющий кабель избавит от множества хлопот и сделает жизнь безопаснее. Лучше не поскупиться и приобрести саморегулирующийся нагреватель: затраты окупятся за счет экономии на ремонте и снижения энергозатрат.

• Предыдущая записьВыбираем водяной полотенцесушитель: какой лучше согласно отзывам покупателей и мнению экспертов?

Adblock
detector

Самодельный нагревательный кабель

Прочтите эту замечательную статью от одного из наших партнеров в Wasatch Heat Cable.

Содержание

Сделай сам нагревательный кабель как профессионал!

Наступила весна, и это идеальное время для реализации проектов своими руками! До зимы еще далеко, но никогда не поздно начать готовить свой дом к снегу и льду. Поверьте нам, вы будете рады, когда выпадет первый снег, который вы сделали несколько месяцев назад! Вы можете приобрести нагревательный кабель постоянной мощности в местном хозяйственном магазине, таком как Lowe’s и Home Depot. Мы занимаемся тепловым кабелем изо дня в день в течение многих лет, и мы знаем, с какими проблемами домовладельцы сталкиваются, когда дело доходит до самостоятельной установки системы нагревательного кабеля. Читайте и смотрите, чтобы учиться у профессионалов, чтобы убедиться, что ваш нагревательный кабель, сделанный своими руками, неотличим от профессионального монтажа!

Шаг 1. Удалите старый нагревательный кабель

Если у вас есть нагревательный кабель, который не работает на вашей крыше, очевидно, вам нужно сначала снять его. Если это не так, смело пропустите этот шаг! Много раз мы выезжаем на работу, где у домовладельца был работающий нагревательный кабель на крыше, и он установил новую крышу в своем доме, и когда подрядчики снова установили кабель, он больше не работает! Это распространенная проблема, потому что нагревательный кабель постоянной мощности не так промышленен, как саморегулирующийся (который должен устанавливать профессионал). Пока вы снимаете свой старый нагревательный кабель, убедитесь, что вы не тянете зажимы и не сгибаете черепицу. Клипсы должны просто выскользнуть! Сверните кабель и выбросьте его в мусорное ведро!



Шаг 2. Где вам нужен кабель и сколько вам нужно?

Есть определенные области вашей крыши, которые важнее покрыть, когда дело доходит до того, где вы хотите установить нагревательный кабель. Тротуар, например, является основным местом, где существует опасность поскользнуться в условиях гололеда. Вы определенно не хотите, чтобы сосульки падали на участки с интенсивным движением, так что это один из примеров места, где вы хотите, чтобы талая вода плавно стекала в желоб.



Шаг 3. Выберите источник питания

Вам потребуется подключить нагревательный кабель постоянной мощности. Осмотрите свой дом в районе, где вы устанавливаете нагревательный кабель, и обратите внимание на возможные варианты. Посмотрите видео ниже, чтобы увидеть, как мы рассмотрим несколько вариантов, которые мы нашли в этом доме. В конечном итоге мы решили установить новый источник питания на потолке, для чего мы рекомендуем вам нанять электрика.



Шаг 4.

Рассчитайте свои «зигзаги»

Вы определенно не хотите, чтобы нагревательный кабель выглядел так, будто его только что бросили на крышу. Так как же профессионалы намечают эти четкие, симметричные зигзаги? Ну и немного математики. Вам понадобятся измерения из шага 2, чтобы сделать эти расчеты, которые также скажут вам, сколько нагревательного кабеля вам действительно нужно купить для вашей работы. Ниже вы найдете подробное объяснение того, что вам нужно сделать.



Шаг 5. Отметьте клипы

Вместо того, чтобы устанавливать клипы по ходу дела, лучше сделать дополнительный шаг, чтобы отметить места, в которые будут устанавливаться клипы. Используйте свои измерения из шага 4, чтобы убедиться, что ваш интервал ровный.



Шаг 6.

Установите зажимы

Самое главное при установке зажимов для нагревательного кабеля — не использовать гвозди, шурупы, скобы или любые другие средства, которые оставят дыры в крыше. Это повлияет на целостность вашей крыши и аннулирует гарантию на участки с отверстиями! Вместо этого вставьте клипсы под черепицу и зафиксируйте их клеем.



Шаг 7: Проложите кабель

Пришло время проложить нагревательный кабель! Все эти предыдущие шаги очень важны для подготовки к этому последнему шагу! Видео ниже расскажет вам обо всех вещах, которые важно помнить, чтобы убедиться, что ваш нагревательный кабель будет работать. Например, убедитесь, что ваш кабель не касается самого себя! Это может вызвать нехватку, поэтому вам нужно будет установить прокладки в определенных местах.

Греющие кабели | Как

Греющие кабели | Как | Продукты для защиты от атмосферных воздействий Frost King®

Этот сайт использует файлы cookie, чтобы предложить вам лучший просмотр. Закрывая этот баннер, прокручивая эту страницу или нажимая на любой из ее элементов, вы разрешаете нам использовать файлы cookie.

Все продуктыОконные комплектыТепловые кабелиКровельные кабелиОбшивка труб и воздуховодовИзоляция водосточных желобовАксессуары для кондиционеровДверные щетки/днища/дверные порогиДверные комплектыГаражные аксессуарыТряпки и пластиковая пленкаМалярная отделкаКоврыОконные сетки и аксессуары

Греющие кабели

Защитите трубы от замерзания зимой. Комплект электрического нагревательного кабеля Frost King со встроенным термостатом автоматически предохраняет водопроводные трубы от замерзания, работает при температурах до 38 градусов ниже нуля.


Популярные ответы на часто задаваемые вопросы

В: Могу ли я использовать комплекты нагревательных кабелей на линии питания мобильного дома?

К сожалению, нет. Мобильные домашние провода, как и садовые шланги, слишком гибкие и недостаточно толстые, чтобы выдерживать температуру нагревательного кабеля. Не делай этого.

В: Должен ли индикатор нагревательного кабеля мигать и гаснуть?

Нет. Свет должен быть сплошного цвета. Если индикатор мигает, это может означать, что кабель работает неправильно, и вам не следует устанавливать кабель на трубы.

В: Имеются ли печатные инструкции для автоматических комплектов электрических нагревательных кабелей Frost King?

Да… см. ниже… Щелкните здесь для получения полных инструкций.

В: Можно ли разместить комплект нагревательного кабеля на трубе, затем изолировать ее и закрыть деревом или гипсокартоном?

Нет, никогда не устанавливайте комплекты нагревательных кабелей на стены, полы и потолки.

В: Как прикрепить комплект нагревательного кабеля к трубе?

Чтобы закрепить комплект нагревательного кабеля, наклейте монтажную ленту или любую изоленту хорошего качества с минимальной температурой 176 F с интервалами в шесть дюймов. Вы можете закрепить комплекты нагревательных кабелей практически любым типом ленты, но вам следует держаться подальше от малярной ленты. Малярная лента не обладает достаточной прочностью для фиксации комплекта кабелей на какое-то время, потому что клей имеет тенденцию высыхать. Хотя лучше всего использовать ленту, кабельные стяжки или застежки-молнии будут работать до тех пор, пока они не натянуты настолько туго, что могут врезаться в кабель.

В: Можно ли использовать комплекты нагревательных кабелей на пластиковых трубах?

Да. Комплекты нагревательных кабелей можно использовать на пластиковых водопроводных трубах только в том случае, если они являются трубами первичного подвода с наружным диаметром от 3/8″ до 1½». На трубах должно быть написано «График 40» сбоку.

Популярные ответы на часто задаваемые вопросы

В: Комплекты нагревательных кабелей поставляются с автоматическим термостатом?

Да, все комплекты нагревательных кабелей поставляются со встроенным автоматическим термостатом, который включает кабель, когда температура в трубе ниже 38 F, и выключает кабель при температуре выше 45.

В: Могу ли я использовать комплекты электрического нагревательного кабеля на моих трубах с горячей водой? Или мне просто завернуть холодные трубы?

Да. Для горячих труб рекомендуется не устанавливать нагревательные кабели на трубы, нагретые выше 155 F. Вы должны использовать комплект нагревательных кабелей как на трубах горячей, так и на холодной воде, если трубы подвергаются воздействию холодного наружного воздуха. Итак, если ваши трубы находятся под домом, в незащищенном пространстве или у внешней неизолированной стены; тогда было бы неплохо использовать нагревательные кабели как на горячих, так и на холодных трубах. Помните, что вода в линии горячей воды становится холодной, если она не используется постоянно.

В: Горит ли индикатор на вилке комплекта электрического нагревательного кабеля постоянно?

Да, он включен, пока подается питание.

В: Могу ли я использовать комплекты электрических нагревательных кабелей для защиты водяного шланга?

Нет! Комплекты электрических нагревательных кабелей изготавливаются только для медных, железных или пластиковых водопроводных труб сортамента 40. Не делай этого! Нет, никогда не устанавливайте комплекты нагревательных кабелей на шланги любого типа.

В: Как узнать, правильно ли работает комплект электрического нагревательного кабеля?

Если комплект нагревательного кабеля установлен правильно, индикатор в вилке будет гореть, а кабель должен быть теплым на ощупь. Вы также можете проверить кабель, чтобы убедиться, что он работает правильно. Подключите кабель и оберните пакет со льдом вокруг блока термостата, и через 20 минут кабель должен стать теплым на ощупь.

В: Можно ли использовать комплекты нагревательных кабелей на медных трубах водяного отопления внутри помещений?

Да. Тепловые кабели можно использовать на медных трубах водяного отопления внутри помещений.

Популярные ответы на часто задаваемые вопросы

В: Можно ли удвоить нагревательный кабель Frost King даже на небольшом участке трубы?

Нет. Никогда не наматывайте нагревательный кабель! Чрезмерная обмотка может привести к перегреву нагревательного кабеля. Никогда не используйте кабель длиннее длины трубы, для защиты которой он предназначен. Так что не делай этого.

В: Какова мощность на фут комплекта автоматического электрического нагревательного кабеля?

Все комплекты кабелей автоматического электрического обогрева (от 3 футов до 30 футов) рассчитаны на напряжение 120 В, 7 Вт на фут с максимальным потреблением 15 А.

В: После того, как я соединил свои трубы с нагревательным кабелем, могу ли я установить изоляцию трубы поверх комплекта кабелей?

Стекловолоконная трубная обертка с пластиковой оберткой или облицованная стекловолоконная трубная обертка — лучший выбор.
