Прокладка кабеля в лотках и коробах: нормы, инструкция, фото

Прокладка проводов по кабельным лоткам и коробам имеет несколько значимых плюсов: довольно симпатичный внешний вид, недорогая установка, а также легкость в контроле и ремонте во время использования (через лоток к поврежденному кабелю легко добраться с целью замены или обслуживания). Чтобы лоток для кабеля правильно отработал свой длительный срок службы, нужно выяснить, как проложить его грамотно. В этой статье мы расскажем читателям сайта Сам Электрик, как выполняется прокладка кабеля по лоткам и коробам согласно существующим правилам.

Требования норм и правил

В данном случае прокладка силовых кабелей требует соблюдения ПУЭ (Главы 2.1., 2.3, например, п. 2.1.15 и 2.1.16, п.2.3.122-2.3.133 ), СНиП (3.05.06-85), ряда соответствующих государственных стандартов, а также должна производиться согласно тщательно разработанному проекту. Основой задачей специалистов, которые будут осуществлять монтаж проводов по лоткам и коробам является неуклонное следование чертежам проекта установки электропроводки.

Проектировщик должен учесть все нормы и правила, выбрать лоток по конструктивным особенностям, материалу, показателю защиты по IP.

Кроме того, согласно ГОСТ, нужно разработать план по прокладке кабеля в коробах (то есть будут ли они идти одиночными жилами, связанными в пучки и т.д.). После этого составляется соответствующая проектная документация для получения разрешения на проведение работ по установке силового кабеля в необходимых инстанциях.

К подобным проектам могут иметь допуск только конкретные организации, имеющие все необходимые документы, позволяющие выполнять эти работы.

Инструкция по монтажу

Прокладка кабеля производится как одиночно, так и в несколько слоев. Также их можно пустить, собрав предварительно в пучки и пакеты. При прокладке рядами необходимо расстояние в пять миллиметров между токоведущими частями, в остальных случаях это расстояние увеличивается в четыре раза (20 мм). Для многослойного варианта зазором можно пренебречь. Укладывая кабели в пучок недопустимо наличие более двенадцати проводов.

Одновременно радиус пучка должен составить не больше 10 см.

Если планируется укладка проводов в лоток горизонтально, нужно собирать их в пучки, выдерживая расстояние в 4,5 метра между связками. Кстати, в этом случае существует возможность пренебречь сборкой кабелей в пучки, если участки горизонтальные и прямолинейные. Если укладывать вертикально, то требуется шаг увязки не менее одного метра.

Когда конструкция собрана и было произведено ее крепление на перекрытиях, с помощью специализированного шнура делается измерение расстояние кабеленесущей трассы для последующей разрезки токоведущих частей. После выполнения данной операции все жилы комплектуются в пучки и маркируются бирками. Когда провода уложены в лоток и собраны в цепь, нужно проконтролировать ее при помощи поверенного мультиметра на отсутствие обрывов, а также измерить сопротивление изоляции мегаомметром.

Чтобы не повредить кабель нужна соответствующая его характеристикам температура при монтаже. Если показатель составляет -15 градусов по Цельсию и выше, прокладка может осуществляться без прогрева. Если диапазон колеблется от -40 до -15 градусов, прогрев необходим, а при более низком температурном режиме работы по прокладке недопустимы.

Кабель должен быть уложен в лоток таким образом, чтобы был обеспечен некоторый запас по длине. Он нужен того, чтобы компенсировать изменения длины провода в следствие колебания температуры. Весь кабель с соответствующим запасом при этом должен лежать прямо, так как провести его с наличием витков и колец не разрешается.

Если производится прокладка на открытом пространстве, например на улице по стене, также должен быть учтен неизбежный нагрев от солнечного воздействия. В таком случае производится установка дополнительных экранов для защиты от солнечных лучей.

При установке необходимо стремиться к тому, чтобы лотки были цельными. То есть нужно снизить до минимума различные разрезы по эстакадам в сложных участках монтажа. Кабель в не зависимости от технических характеристик монтажных опор должен устанавливаться и закрепляться в их крайних точках, а также на муфтах, поворотах линии и прочих местах соединения.

При монтаже кабеля в лотке нужно учесть и компенсировать вероятные деформации вследствие:

  • массы электрокабеля;
  • механических напряжений, определяемых разницей температур;
  • действий магнитного характера, которые возможны при коротком замыкании.

Если кабельная линия будет пересекаться с трубопроводом, нужно выдержать расстояние между лотком и трубами минимум в 5 см. При параллельной прокладке проводников и трубопровода, расстояние между коммуникациями должно составлять не менее 10 см. При этом расстояние до газопровода должно составлять не менее 25 см. Подробнее эти величины описаны в ПУЭ Главе 2.1. п. 2.1.56, 57, Главе 2.3., п. 2.3.86, 88, 95, 134 и прочих.

Производя прокладку проводов нужно заполнять не более половины объема лотка. Это необходимо для:

  • легкого доступа при ремонте и обслуживании линии;
  • возможности воздушного охлаждения проводки.

Необходимо проследить за тем, чтобы при укладке проводов в лоток они имели хороший металлический контакт, так как проложить заземление чаще всего удается, подключаясь лишь к крайним точкам кабельной связи.

Линии в жилом доме должны устанавливаться не ниже двух метров от уровня пола. Однако если помещение выполнено для работы в нем персонала, прошедшего соответствующее обучение, высота установки не играет роли.

Способ монтажа проводки по электрическим лоткам и коробам выбирается исходя из соображений отсутствия влаги и конденсата внутри них. Если установка производится на открытом пространстве, то для такой прокладки нужны короба со снимающейся крышкой, которая служит для обеспечения быстрого и легкого доступа с кабелю. В закрытых пространствах допустимо использования неразъемных коробов для токоведущих частей цепи.

Вот мы и рассмотрели, как должна выполняться прокладка кабеля в лотках и коробах. Надеемся, наша инструкция по монтажу была для вас полезной и теперь вы знаете, как правильно проложить провода в кабельном лотке!

Будет полезно прочитать:

ТТК Шифр 1012-07/50. ТТК Типовая технологическая карта на прокладку магистральных сетей на лотках / ТТК

На главную | База 1 | База 2 | База 3
Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа
Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК "Трансстрой"СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.
ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКНУНУОУРврУРкрУРррУРСНУСНУТП БГЕИФАПФедеральный законФедеральный стандарт оценкиФЕРФЕРмФЕРмрФЕРпФЕРрФормаФорма ИГАСНФРФСНФССЦФССЦпгФСЭМФТС ЖТЦВЦенникЦИРВЦиркулярЦПИШифрЭксплуатационный циркулярЭРД
Показать все найденныеПоказать действующиеПоказать частично действующиеПоказать не действующиеПоказать проектыПоказать документы с неизвестным статусом
Упорядочить по номеру документаУпорядочить по дате введения

Прокладка кабелей в металлических лотках и коробах

В производственных помещениях, а также на открытом воздухе кабели прокладывают в основном в металлических лотках. Все металлические лотки можно разделить на листовые, проволочные и лестничные лотки. На что следует обращать внимание при выборе металлического лотка?

Прокладка кабелей в металлических лотках и коробах

Первым делом стоит обратить внимание на определения короба и лотка.

Согласно ПУЭ:

Короб — закрытая полая конструкция прямоугольного или другого сечения, предназначенная для прокладки в ней проводов и кабелей. Короб служит защитой от механических повреждений, проложенных в нем проводов и кабелей.

Лоток — открытая конструкция, предназначенная для прокладки на ней проводов и кабелей. Лоток не является защитой от внешних механических повреждений, проложенных на нем проводов и кабелей.

В общем, все дело в крышке

Тип лотка (короба) зависит от помещения, в котором прокладывают кабели. В нормальных помещениях можно применять любые типы лотков и коробов. Перфорированные лотки обладают лучшими охлаждающими характеристиками. Чем выше агрессивность среды, тем меньше срок службы лотка. В помещениях с высокой влажностью и загрязненностью рекомендуется предусматривать нержавеющие лотки, в остальных случаях подходят оцинкованные.

Размер лотка зависит от количества кабелей. Согласно ПУЭ сумма сечений проводов и кабелей, рассчитанных по их наружным диаметрам не должна превышать 40%. Высота лотка должна быть не менее самого большого кабеля или пучка проводов.

После определения типа лотка и габаритных размеров выбираются дополнительные аксессуары и монтажные элементы. У многих производителей повороты, углы, ответвители от листовых лотков подходят к лестничным. Стоит иметь ввиду, что дополнительные аксессуары достаточно дорого стоят, поэтому проволочные лотки в этом плане имеют преимущество, т.к. к ним не требуются дополнительные элементы. Лотки и короба можно крепить к стене, потолку, класть на пол. В общем случае для листовых и проволочных лотком шаг установки полок можно взять 1,5м, для лестничных лотков – 3-6м, поскольку они обладают большей несущей способностью.

Очень важным критерием в выборе типа лотка (короба) является его цена. В одной из статей я уже делал сравнительную характеристику листовых, проволочных и лестничных лотков.

Хочу заметить, что при необходимости можно обеспечить степень защиты кабелей даже IP44 в коробе, для этих целей предусматривают специальные уплотнители.

Несколько советов по выбору лотков и коробов:

1 Короба применяйте в случае необходимости механической защиты либо по желанию заказчика.

2 В нормальных помещения рекомендую использовать проволочные лотки. Дешево и эстетично.

3 На улице нужно предусматривать неперфорированные листовые короба.

4 Для кабелей большого сечения и соответственно большой массы лучше применять лестничные лотки, поскольку у них большая несущая способность и проще будет выполнять повороты кабелей.

5 Во взрывоопасных зонах разрешается прокладка кабелей в коробах (таблица 7.3.14 ПУЭ).

Советую почитать:

Применение кабельных лотков при монтаже электропроводки и заземления

Кабельные лотки являются электромонтажными приспособлениями для прокладки силовых кабелей и монтажа электрических проводов. Защитные короба изготавливают из материалов: бетон, различные сплавы металлов и полимеры. Задача кабельных лотков (КЛ) заключается в том, чтобы максимально предохранить силовые коммуникации от несанкционированных механических воздействий и случайных контактов с телом человека. Монтаж кабельных лотков производится в соответствии с нормативной документацией МПОТ. Это межотраслевые правила по охране труда по эксплуатации электрооборудования. Инструкция, в том числе представляет собой свод правил монтажа КЛ.

Лотки для кабеля

Разновидности кабельных лотков

Лотки для кабеля бывают различной конструкции, изготовленные из разных материалов. Определённые КЛ предназначены для конкретных условий эксплуатации. В основной своей массе КЛ изготавливают из трёх видов материалов:

  • железобетонные или бетонные лотки;
  • полимерные короба;
  • металлические КЛ.

Железобетонные или бетонные лотки

Бетонные КЛ – это устройства закрытого типа. Прочные и долговечные изделия применяют для прокладки кабельных трасс под землёй или на поверхности почвы. Использование железобетонных каналов востребовано при прокладке распределительных кабельных трасс от подстанций к потребителям электрической энергии и при других аналогичных условиях.

Лотки из бетона обладают высокой прочностью, успешно противостоят химическому воздействию агрессивных сред. Конструкции «не боятся» грунтовых вод и повышенного уровня влажности.

Железобетонный кабельный лоток

Важно! После укладки кабелей в железобетонные каналы короба закрывают крышками из стали, асбоцемента или бетона.

Железобетонные КЛ изготавливают в заводских условиях размерами, определёнными ГОСТом:

  • длина – 2,97 и 0,72 м;
  • ширина – 780 и 1160 мм;
  • высота – 530, 570, 680, 700 и 720 мм.

Кроме этого промышленность выпускает большой ассортимент доборных элементов. Если возникает необходимость откорректировать габариты цельного лотка, то армированный бетон режут кругом с алмазным напылением.

Достоинства железобетонных КЛ

Несмотря на свою громоздкость и большой вес, изделия обладают рядом достоинств:

  1. Коммуникации располагаются в надёжно защищённом каркасе от внешних воздействий механического и атмосферного характера;
  2. Простота доступа к коммуникациям с целью обследования и ремонта. Для этого достаточно открыть крышку лотка;
  3. На участках со слабым грунтовым основанием это единственный способ прокладки кабельных трасс;
  4. Конструкция железобетонных каналов позволяет прокладывать трассы под землёй, что даёт возможность избежать случайных наземных воздействий;
  5. Установка дополнительных полок и стенок внутри пространства каналов позволяет сепарировать кабели и провода по предназначению и размеру поперечного сечения.
Установка железобетонных каналов

Монтаж железобетонных КЛ производят в следующем порядке:

  1. Под укладку бетонных КЛ на открытом грунте или в траншеях готовят песчано-щебёночную подушку толщиной 100 мм;
  2. В случае заглублённого устройства кабельной трассы она по высоте лотков должна находиться выше или ниже отметки замерзания почвы и выше уровня грунтовых вод;
  3. Сверху подушки устраивают гидроизоляцию, то есть поступают так, как при монтаже фундаментных блоков;
  4. Швы между блоками каналов заделывают цементным раствором;
  5. Производят прокладку силовых коммуникаций;
  6. Внешние боковые поверхности и бетонные крышки КЛ покрывают горячей битумной мастикой;
  7. Заглублённую трассу закрывают обратной засыпкой.

Обратите внимание! Конструкции всех видов КЛ не оснащены специальными запорными устройствами. Поэтому прокладка наружных лотковых трасс оправдана на охраняемых территориях.

Полимерные короба

Слабые прочностные характеристики пластиковых лотков с лихвой компенсируются лёгким весом изделий, податливостью к любому виду обработки и простотой монтажа.

Благодаря этим положительным качествам, ПВХ лотки для силовых кабелей имеют ряд достоинств:

  • лёгкий вес обеспечивает быстрый монтаж лотков в любом положении трассы в пространстве;
  • для механической обработки (обрезки длины или высоты лотка) можно обойтись одной пилой-ножовкой;
  • пластиковый КЛ легко сгибается, что облегчает монтаж трассы в труднодоступных местах;
  • пластиковые короба не портят своим видом интерьер административных и производственных помещений.

Полимерные короба

ПВХ защитные короба производят с двусторонней замковой системой. По длине корпуса лотка и его крышки расположены выступы и канавки, которые при соединении защёлкиваются, образуя цельную герметичную конструкцию. Существуют пластиковые жёлобы с односторонней замковой системой.

Помимо продольных пластиковых лотков, монтажный комплект включает в себя вспомогательную фурнитуру для оформления внешних и внутренних углов трассы.

Для монтажа кабельной проводки из ПВХ коробов по внутренним поверхностям помещения понадобятся следующие инструменты и материалы:

  • рулетка, металлическая линейка;
  • ручка или карандаш;
  • лазерный уровень;
  • дрель-перфоратор;
  • угловая машинка и пила-ножовка;
  • ПВХ лотки;
  • угловая фурнитура;
  • дюбели.
Монтаж полимерных кабельных лотков

Порядок выполнения установки КЛ указан в следующих пунктах:

  1. Делают разметку трассы на вертикальных ограждениях с помощью карандаша, линейки и рулетки;
  2. Разметку производят под контролем лазерного уровня, отмечая горизонтальные и вертикальные линии;
  3. Нарезают пилой или угловой машинкой с пильным диском монтажные фрагменты коробов нужной длины;
  4. Приложив отрезок короба по разметке, просверливают дрелью-перфоратором пластик насквозь, получая отверстия в стене с шагом 300-400 мм. На поворотах трассы это расстояние уменьшают вдвое;
  5. Дюбели забивают, прикрепляя короба к кирпичным или бетонным стенам. В лотках протягивают кабели;
  6. Повороты закрывают угловой фурнитурой;
  7. Жёлоба закрывают наружными панелями, защёлкивая продольные замки.

Металлические КЛ

Металлические изделия производят методом штампования тонких листов из низкоуглеродистой стали. Сталь подвергают антикоррозионной обработке. Обработку металлических КЛ осуществляют тремя способами:

  1. Холодная оцинковка производится таким образом, что разворачиваемый рулон стали проходит через цинковую ванну. Затем оцинкованный металл прессуют, получая готовые формы лотков для кабелей. Метод обеспечивает высокую скорость исполнения процесса изготовления изделий. Единственный недостаток данного способа – это очень тонкий слой защитного покрытия. Поэтому лотки используют внутри помещений;
  2. Горячая оцинковка отличается от вышеуказанного метода тем, что готовое изделие опускают в ёмкость с расплавленным цинком. Металлический кабельный лоток покрывается более толстым слоем цветного металла. КЛ, изготовленные таким способом, монтируют при прокладке наружных коммуникаций;
  3. Окрашивание специальными композитными составами, содержащими антикоррозионные добавки, создаёт надёжную защиту, противостоящую внешним негативным воздействиям. В некоторых случаях окрашивают заранее оцинкованные лотки. Это значительно повышает защитные свойства поверхностей изделий.

Виды металлических лотков для кабелей

В особых условиях агрессивных сред, вызванных сложными химическими процессами, применяют КЛ из нержавеющей стали. Такие лотки используют на химических предприятиях и объектах оборонной индустрии. Из-за высоких гигиенических качеств нержавеющие короба монтируют в медицинских учреждениях и на предприятиях пищевой промышленности.

Металлический защитный короб крепят на полу специальными зажимами. Зажимы прибивают дюбелями к полу. На потолках и стенах металлические КЛ подвешивают на специальных кронштейнах, которые, в свою очередь, крепят дюбелями.

Металлическая структура лотка является токопроводящим материалом. Учитывая это обстоятельство, необходима обязательная установка заземлительных креплений металлических КЛ. Заземление кабельных лотков является обязательным условием монтажа проводных трасс.

Дополнительная информация. В промышленных сооружениях, где осуществляются сложные технологические процессы по выпуску продукции, возникает потребность в прокладке большого количества кабельных коммуникаций. Температурный режим, повышенная влажность вынуждают создавать условия естественной вентиляции силовых трасс.

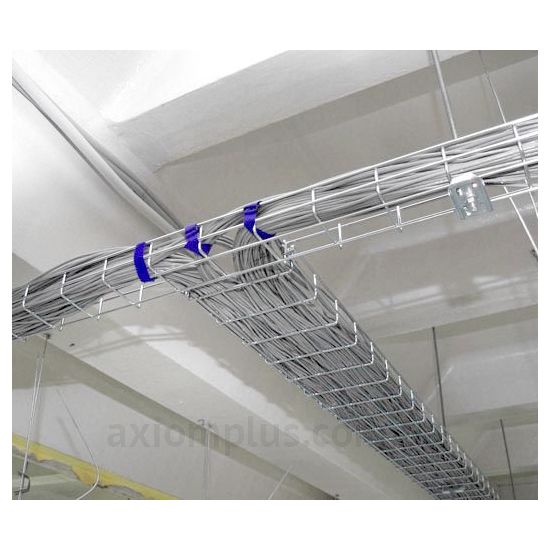

Для решения этой проблемы коммуникации прокладывают в решётчатых коробах. Открытые конструкции обеспечивают естественный обдув воздушными массами скоплений кабелей. Решётчатые короба позволяют осуществлять контроль состояния коммуникаций визуально.

Решётчатый металлический лоток для кабеля

КЛ защищают силовую проводку от воздействия различных негативных факторов. Устройства сохраняют эстетичный вид интерьеров помещений, не уродуя стены невзрачным видом кабельной продукции.

Видео

Оцените статью:

Руководство по эксплуатации кабельного лотка - версия 2014 г.

% PDF-1.7 % 226 0 объект >>> / Метаданные 256 0 R / PageLabels 213 0 R / Страницы 214 0 R / Тип / Каталог >> endobj 256 0 объект > поток 11.08.5532019-01-03T13: 22: 43.645-05: 00QuarkXPress (R) 9.3Руководство по эксплуатации кабельного лотка - версия 2014 г. -06: 002019-01-03T13: 21: 37.000-05: 002016-08-01T22: 02: 37.000-04: 00application / pdf

  • Раздел каталога кабельных систем CT-16
  • 2019-01-03T13: 24: 10.445-05: 00
  • Руководство по эксплуатации кабельного лотка - версия 2014 г.
  • Руководство по эксплуатации кабельного лотка - версия 2014 г.
  • uuid: aaa2d32c-8e43-2c4f-b59a-f0feab9273dduuid: 5f4bc834-585f-4b46-a7c4-22ceb6029420 %% DocumentProcessColors: Cyan Magenta Yellow Black %% EndComments
  • eaton: таксономия продукции / опорные-системы / кабельные лотки и лестницы / кабельные лотки из стекловолокна
  • eaton: таксономия продуктов / опорные-системы / кабельные лотки и лестницы / кабельный канал
  • eaton: таксономия продукции / опорные-системы / кабельные лотки и лестницы / кабельный лоток kwiksplice
  • eaton: таксономия продуктов / опорные-системы / кабельные лотки и лестницы / кабельный лоток redi-rail
  • eaton: таксономия продукции / опорные-системы / кабельные лотки и лестницы / кабельные лотки и лестницы в британской системе мер
  • eaton: бренд-eaton / название-продукта / серия b-line
  • eaton: ресурсы / маркетинговые ресурсы / каталоги
  • eaton: систематика продуктов / опорные-системы / кабельные лотки и лестницы
  • eaton: вкладки поиска / тип контента / ресурсы
  • eaton: таксономия продуктов / опорные-системы / кабельные лотки и лестничные-системы / флекстрей-проволочная сетка-корзина-лоток
  • конечный поток endobj 213 0 объект >] >> endobj 214 0 объект > endobj 215 0 объект > endobj 216 0 объект > endobj 217 0 объект > endobj 218 0 объект > endobj 219 0 объект > endobj 220 0 объект > endobj 221 0 объект > endobj 222 0 объект > endobj 223 0 объект > endobj 148 0 объект > / Font> / ProcSet [/ PDF / Text] >> / Rotate 0 / TrimBox [0 0 612 792] / Type / Page / u2pMat [1 0 0 -1 0 792] / xb1 0 / xb2 612 / xt1 0 / xt2 612 / yb1 0 / yb2 792 / yt1 0 / yt2 792 >> endobj 150 0 объект > / Font> / ProcSet [/ PDF / Text] >> / Rotate 0 / TrimBox [0 0 612 792] / Type / Page / u2pMat [1 0 0 -1 0 792] / xb1 0 / xb2 612 / xt1 0 / xt2 612 / yb1 0 / yb2 792 / yt1 0 / yt2 792 >> endobj 152 0 объект > / Font> / ProcSet [/ PDF / Text] >> / Rotate 0 / TrimBox [0 0 612 792] / Type / Page / u2pMat [1 0 0 -1 0 792] / xb1 0 / xb2 612 / xt1 0 / xt2 612 / yb1 0 / yb2 792 / yt1 0 / yt2 792 >> endobj 154 0 объект > / Font> / ProcSet [/ PDF / Text] >> / Rotate 0 / TrimBox [0 0 612 792] / Type / Page / u2pMat [1 0 0 -1 0 792] / xb1 0 / xb2 612 / xt1 0 / xt2 612 / yb1 0 / yb2 792 / yt1 0 / yt2 792 >> endobj 156 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 612 792] / Type / Page / u2pMat [1 0 0 -1 0 792] / xb1 0 / xb2 612 / xt1 0 / xt2 612 / yb1 0 / yb2 792 / yt1 0 / yt2 792 >> endobj 157 0 объект > поток HWmsF; 5 | f_daL2I5LtΜo! Wng $ KRR / e%

    Описание метода установки кабельного лотка или канала

    Инженеры-электрики редко проявляют интерес к приобретению знаний и опыта по установке кабельных лотков. Большинство из них считают, что механические производители должны позаботиться об этом. Правильный и профессиональный способ установки кабельных лотков требует хорошего участия и координации специалистов как в области электричества, так и в области механики. Если в проекте правильно установлена ​​система кабельных лотков, можно отметить следующие преимущества:

    • Система кабельных лотков повышает безопасность системы электропроводки.
    • Установка кабельного лотка обеспечивает надежность при любых обстоятельствах.
    • Система кабельных лотков
    • экономит место, материалы, рабочую силу, время и деньги.
    • Обслуживание и расширение установки кабельного лотка проще, чем любой другой системы электропроводки.

    Следовательно, при электрическом монтаже проекта необходимо уделять первоочередное внимание внедрению правильно оцененной системы электропроводки кабельных лотков, если эстетическое воздействие невелико. В этой статье объясняется, как сделать типичное описание метода установки кабельного лотка или короба для строительного проекта.

    1. Введение и область применения данного метода описания

    Этот метод написан с целью определения метода и процедур для установки кабельного лотка и G.I Система транкинговой связи для служб MEP здания.

    2. Спецификация применимых проектов

    • Секция: ЭЛЕКТРОИЗОЛЯЦИЯ
    • Отдел: УСТАНОВКА
    • Подразделение: Подраздел

    3. Место деятельности

    Внутри и снаружи здания.

    4. Опасности для здоровья и безопасности

    Особые меры безопасности должны соблюдаться в зависимости от обстоятельств, и все меры безопасности рассматриваются отдельно в плане безопасности проекта.

    5. Эксплуатация

    1. Материалы: Используемые материалы будут соответствовать предоставленным материалам, утвержденным инженером, а также маршрутизация, а размеры будут соответствовать утвержденным чертежам в координации с другими службами.
    2. Хранение / защита: Кабельные лотки, кабельные каналы и аксессуары следует разгружать с осторожностью, чтобы избежать повреждений. Если они отправляются в пакетах или на поддонах, каждая упаковка поддонов должна подниматься индивидуально с помощью подходящего подъемного оборудования.Перед установкой необходимо принять все меры для сохранения их чистоты.
    Принадлежности для кабельного лотка - горизонтальный тройник

    6. Монтаж кабельного лотка или системы кабельных каналов для электрооборудования здания

    1. Чтобы убедиться, что вся установка находится в соответствии и в соответствии с конструктивным замыслом проекта системы электроснабжения и низкого напряжения в дополнение к спецификации и согласно утвержденным заводским чертежам и соответствует местным и международным стандартам.
    2. Как можно точнее придерживайтесь чертежей. Зарезервировано право изменять протяженность и размеры кабельных лотков / коробов и делать смещения, но сохранять, насколько это возможно, свободную площадь каждой рабочей секции воздуховода, если это необходимо для учета условий, возникающих в здании.
    3. Перед тем, как приступить к установке в любом месте, проверьте все части смежных работ, на которые должны быть помещены соответствующие работы. В случае обнаружения каких-либо условий, препятствующих надлежащему выполнению работ, установка не должна продолжаться в этой области до тех пор, пока такие условия не будут исправлены подрядчиком.
    4. Кабельный лоток / короб
    5. следует хранить под навесом в сухих, хорошо вентилируемых складских помещениях.
    6. Если размеры кабельных лотков / коробов не указаны на чертеже, лоток должен иметь соответствующий размер, чтобы выдерживать кабели без группирования, и должен быть разрешен запас 25% по размеру и весу.
    7. Все маршруты выбраны таким образом, чтобы обеспечить легкий доступ ко всем кабелям при установке. При необходимости все горизонтальные кабели должны быть проложены вокруг всех вертикальных подъемников.Обеспечьте достаточный зазор от потолка для каждой установки.
    8. Провода заземления
    9. должны быть предусмотрены через зазоры на всех участках кабельных лотков / каналов и болтовых соединениях.
    10. Опора должна быть с помощью стальных кронштейнов, установленных с интервалами, необходимыми для обеспечения жесткого крепления и обеспечения того, чтобы прогиб не превышал 5 мм в среднем пролете опоры при полной нагрузке. Обработка кромок среза в соответствии с включенными кромками среза. Опоры для лотка / короба (расстояние) должны соответствовать стандартной практике и рекомендациям производителя.
    11. Должна быть предусмотрена дополнительная опора, если кабельный лоток / канал меняет направление или кабели выпадают из кабельного лотка. Между лотками должны использоваться болты с куполообразной головкой, гайки и шайбы с отделкой, подходящей для лотка.
    12. Подвесные комплекты состоят из оцинкованных или покрытых кадмием стержней с резьбой M10 вместе с гайками и стопорными шайбами, прижимными зажимами для каналов, все из которых должны быть оцинкованы. Любые опоры с обрезанными концами, стержни и т. Д. Должны быть защищены от коррозии оцинковкой или аналогичным материалом.Не оставлять удлиненных стержней.
    13. Кабельный лоток должен быть установлен с минимальным расстоянием 40 мм между конструкцией и лотком.
    14. Весь кабель должен быть надежно закреплен на лотке, работа и полная установка должны выполняться аккуратно и качественно без пересечений.
    15. Кабели на горизонтально закрепленном лотке лицевой стороной вверх должны быть закреплены стяжками, если они не видны. Если кабели скручены в пучки или установлены отдельные кабели площадью более 25 кв. Мм, следует использовать планки или металлические ленты.
    Лестница для кабельного лотка Тип

    7. Обязанности

    1. Руководитель проекта:
      1. Обеспечить выполнение всех подготовительных и заявочных работ в соответствии со Спецификацией контракта.
      2. Обеспечить выполнение работ по запланированной программе и утвержденной методике.
      3. Обеспечить наличие всего оборудования и материалов, необходимых для выполнения работ, в соответствии с запланированной программой строительства.
      4. Для координации с главным подрядчиком, координатором МООС и специалистом по безопасности для безопасного и надлежащего выполнения работ.
    2. Инженер на объекте:
      1. Обеспечить выполнение работ в соответствии с утвержденным методическим указанием Спецификации контракта.
      2. Предоставить всю необходимую информацию и распределить обязанности между своей строительной бригадой.
      3. Для контроля за ходом работ в отношении рабочей программы и отчитываться перед менеджером проекта.
      4. Для координации с инспектором по технике безопасности и обеспечения выполнения работ безопасными методами.
    3. Бригадир:
      1. Бригадир будет выполнять свои обязанности, поддерживая постоянную координацию с инженером участка на ежедневной основе и обеспечивая надлежащее распределение рабочей силы в требуемых и запланированных местах.
      2. Для обеспечения того, чтобы его помощники бригадира / ответственные работники знали требования к работе и обладали достаточной информацией для надлежащего выполнения своих обязанностей.
      3. Обеспечить после консультации с инженером участка, что рабочая сила, задействованная в работах, перемещается в соответствии с согласованием и планом для работы.
      4. Чтобы гарантировать, что ежедневная работа идет в соответствии с планом, и сообщить инженеру сайта о любых требованиях в дополнительных ресурсах.
      5. Контролировать размещение отходов в соответствии с инструкциями инженера участка.
      6. Обеспечить полную координацию с инспектором по технике безопасности для обеспечения безопасной работы и надлежащего содержания на объекте, следуя утвержденным мерам безопасности, а также обеспечить, чтобы вся его рабочая группа знала об этом, чтобы предотвратить несчастные случаи и потери.
      7. Информировать инженера на объекте и участки, готовые к проверке.
      8. Распределение и контроль материалов должны контролироваться мастером и кладовщиком.
    4. Инженер по технике безопасности:
      1. Обеспечить выполнение всех мер безопасности в соответствии с планом ОТОСБ и всем, кто знает о нем, для его надлежащего выполнения.
      2. Убедитесь, что все принятые меры безопасности соответствуют требованиям безопасности при работе на объекте.
      3. Осмотрите всю деятельность на объекте и обучите людей предотвращению несчастных случаев и надлежащему сообщению об этом менеджеру проекта и клиенту.
      4. Следите за тем, чтобы сайт содержался в чистоте и порядке.
    Перфорированный кабельный лоток Тип

    8. Требуется рабочая сила

    Зарядник и опытные техники

    9. Формат плана проверки и испытаний для установки кабельного лотка или короба

    Утвержденный чертеж Заявление об утвержденном методе Заявление об утвержденном методе рисования
    Пункт ITP № Описание проверки Тип проверки Справочный документ Требования к испытаниям / критерии приемки Формы для проверки / контроля данных
    1 Дизайн и чертежи Обзор документов Чертежи дизайна Все рисунки Конструкторские чертежи, Требования ведомств.
    2 Сертификат на материалы Обзор документов , спецификация Должен соответствовать утвержденному чертежу и ТУ Предоставление документов
    3 Проверка установки кабельного лотка / короба Визуальный Правильные повороты, правильный уровень и расположение, материал трассы должен иметь минимальный статус - Нет возражений с комментариями (2)
    4 Заявка на осмотр работ Прибор для визуальных измерений, проверка заземления Утвержденные чертежи Без препятствий Уровень, Маршруты Утвержденные чертежи

    10. Требование к материалам

    Кабельный лоток и аксессуары

    11. Требования к оборудованию

    Оборудование, которое будет задействовано для монтажа кабельных лотков и прокладки кабельных каналов, будет следующим:

    1. Кусачки
    2. Ножовка по металлу
    3. Рулетка
    4. Сверлильный станок
    5. Деревянный молоток
    6. Плоский напильник
    7. Отвертки
    8. Ключи рожковые и накидные
    9. Базовый нож

    12.Здоровье и безопасность

    Строгое соблюдение рекомендаций производителя по охране труда и технике безопасности при обращении с материалами и их использовании. Убедитесь, что весь задействованный персонал осведомлен об этом.

    13. Подтверждающая документация

    Данное Положение о методе следует читать вместе с приведенной ниже документацией:

    ITP для кабельного лотка и короба

    14. Распределение

    Копии этого описания метода также были отправлены для информации / действий / комментариев следующим лицам:

    • Руководитель проекта
    • Инженер участка
    • Мастера

    FAQ - Институт кабельных лотков

    Вопрос: Можно ли прокладывать механические коммунальные трубопроводы или трубки, содержащие воду или сжатый воздух, в кабельных лотках с электрическими кабелями?

    Ответ: Нет. Кабельные лотки - это опорная система для электрических кабелей, силовых, сигнальных, коммуникационных и волоконно-оптических кабелей. Раздел 300.8 NEC не разрешает использование каких-либо труб, труб или аналогичных устройств для воды, воздуха, газа, дренажа, пара или любого другого обслуживания, кроме электрического, в кабельных каналах или кабельных лотках, содержащих электрические проводники.

    Вопрос: Я разрабатываю правила для фальшполов на объектах связи и планирую обязать прокладывать все кабели под фальшполами на кабельных лотках соответствующего типа.Известны ли вам какие-либо отраслевые стандарты, которые могут предписывать использование кабельных лотков под фальшполами, в частности силовых и сигнальных кабелей?

    Ответ: Нам неизвестен такой промышленный стандарт, но кабельные лотки предлагают значительные преимущества для этого типа установки, а также для других компьютерных, телекоммуникационных и энергетических установок. В телекоммуникационной отрасли очень активно используются кабельные лотки.

    Вопрос: На многих наших объектах мы используем кабельные лотки лестничного типа для проводки телекоммуникаций.Есть ли у вас какая-либо информация о рекомендуемых расстояниях для установки кабельного лотка этого типа?

    Ответ: NEC не имеет определенного пространства для установки, но указывает в разделе 392.6 (H), что кабельные лотки должны быть открытыми и доступными. Стандарт связи TIA / EIA-569 рекомендует не менее 12 дюймов над кабельным лотком.

    Вопрос: Существуют ли обязательные правила заземления кабельного лотка, используемого только для телефонного кабеля? Подрядчик только что установил у меня новую телефонную систему и использовал кабельные лотки в коммутаторной.Я не видел преднамеренных попыток заземлить систему. Наша существующая система кабельных лотков прочно скреплена и заземлена. Если это нарушение кодекса, не могли бы вы направить меня к публикации?

    Ответ: Системы с низким энергопотреблением могут не требоваться заземления на случай поражения электрическим током или дуги, но должны быть заземлены на случай шума, молниезащиты и электромагнитных помех. См. Технический бюллетень CTI № 15 и раздел 4.7 NEMA VE -2.

    Вопрос: Существуют ли какие-либо требования к разделению и разделению различных типов кабелей (т.е.е. Электроэнергия, приборы, сигналы, телекоммуникации и т. Д.) В системах кабельных лотков?

    Ответ: Да, есть правила NEC. КИП, сигнальные и телекоммуникационные кабели должны быть отделены от силовых кабелей. Существуют требования NEC, но также и для шумов и электромагнитных наводок от соседних силовых кабелей. Это может быть выполнено с помощью отдельной системы кабельных лотков или с помощью разделителя внутри кабельного лотка.

    Раздел 392.6 (E) NEC указывает, что в одном кабельном лотке разрешены многожильные кабели с номинальным напряжением 600 В или меньше, однако необходимо разделение силовых и управляющих кабелей, как указано в других разделах NEC, и из-за перекрестных помех.Раздел 392.6 (F) NEC устанавливает критерии для кабелей с номинальным напряжением более 600 В. В кабельных лотках обычно используются кабели типа TC (артикул 336), PLTC (артикул 725), ITC (статья 727), MC (статья 336) и кабели связи (800-52 (d)), MI (статья 332). . Системы пожарной сигнализации (артикул 760), аварийные системы (артикул 700), оптоволоконные кабели (артикул 770) и искробезопасность (раздел 504-30). Требования в этих разделах сложные. Мы обсудим их подробно и общую проблему шума в следующей программе CableGram.

    Требования к кабелям с внешней металлической броней ниже, чем к кабелям с пластиковой оболочкой. Общее правило - отделить кабели связи, управления, сигналов и КИП от силовых. Силовые кабели включают питание двигателя на 460 В, питание на 120 В и цепи освещения. Обратите внимание, что цепи на 120 В могут создавать шум. Как правило, расстояние в два дюйма является минимальным, но отдельная цепь и кабель являются определяющими факторами в отдельных требованиях.

    Вопрос: Какие типы кабелей можно прокладывать в системах кабельных лотков?

    Ответ: Типы кабелей, разрешенные NEC 2005 года, указаны в Разделе 392. Разрешено 3 вида использования, (а) Способы подключения. В их числе:

    • Кабель лотка питания и управления (тип TC) - NEC, статья 336
    • Кабель лотка с ограничением мощности (тип PLTC) - разделы NEC 725-61? И 725.82 (E) Кабель лотка для инструментов (тип ITC) - статья 727 NEC
    • Кабели оптоволоконные
    • - Артикул 770
    • Проводники цепи пожарной сигнализации - Артикул 760
    • Кабели связи - Артикул 800
    • Кабель с минеральной изоляцией (MI) - Артикул 332
    • Кабель в металлической оболочке (MC) - Артикул 330

    и другие кабели, в том числе специально одобренные для прокладки в кабельных лотках.Кабели среднего напряжения (тип MV) и одножильные кабели сечением 1/0 и более разрешены с некоторыми ограничениями на промышленных предприятиях, где установку обслуживает квалифицированный персонал.

    Соответствующий технический бюллетень

    Дом - Институт кабельных лотков

    Вопрос: Можно ли прокладывать механические коммунальные трубопроводы или трубки, содержащие воду или сжатый воздух, в кабельных лотках с электрическими кабелями?

    Ответ: Нет. Кабельные лотки - это опорная система для электрических кабелей, силовых, сигнальных, коммуникационных и волоконно-оптических кабелей. Раздел 300.8 NEC не разрешает использование каких-либо труб, труб или аналогичных устройств для воды, воздуха, газа, дренажа, пара или любого другого обслуживания, кроме электрического, в кабельных каналах или кабельных лотках, содержащих электрические проводники.

    Вопрос: Я разрабатываю правила для фальшполов на объектах связи и планирую обязать прокладывать все кабели под фальшполами на кабельных лотках соответствующего типа.Известны ли вам какие-либо отраслевые стандарты, которые могут предписывать использование кабельных лотков под фальшполами, в частности силовых и сигнальных кабелей?

    Ответ: Нам неизвестен такой промышленный стандарт, но кабельные лотки предлагают значительные преимущества для этого типа установки, а также для других компьютерных, телекоммуникационных и энергетических установок. В телекоммуникационной отрасли очень активно используются кабельные лотки.

    Вопрос: На многих наших объектах мы используем кабельные лотки лестничного типа для проводки телекоммуникаций.Есть ли у вас какая-либо информация о рекомендуемых расстояниях для установки кабельного лотка этого типа?

    Ответ: NEC не имеет определенного пространства для установки, но указывает в разделе 392.6 (H), что кабельные лотки должны быть открытыми и доступными. Стандарт связи TIA / EIA-569 рекомендует не менее 12 дюймов над кабельным лотком.

    Вопрос: Существуют ли обязательные правила заземления кабельного лотка, используемого только для телефонного кабеля? Подрядчик только что установил у меня новую телефонную систему и использовал кабельные лотки в коммутаторной.Я не видел преднамеренных попыток заземлить систему. Наша существующая система кабельных лотков прочно скреплена и заземлена. Если это нарушение кодекса, не могли бы вы направить меня к публикации?

    Ответ: Системы с низким энергопотреблением могут не требоваться заземления на случай поражения электрическим током или дуги, но должны быть заземлены на случай шума, молниезащиты и электромагнитных помех. См. Технический бюллетень CTI № 15 и раздел 4.7 NEMA VE -2.

    Вопрос: Существуют ли какие-либо требования к разделению и разделению различных типов кабелей (т.е.е. Электроэнергия, приборы, сигналы, телекоммуникации и т. Д.) В системах кабельных лотков?

    Ответ: Да, есть правила NEC. КИП, сигнальные и телекоммуникационные кабели должны быть отделены от силовых кабелей. Существуют требования NEC, но также и для шумов и электромагнитных наводок от соседних силовых кабелей. Это может быть выполнено с помощью отдельной системы кабельных лотков или с помощью разделителя внутри кабельного лотка.

    Раздел 392.6 (E) NEC указывает, что в одном кабельном лотке разрешены многожильные кабели с номинальным напряжением 600 В или меньше, однако необходимо разделение силовых и управляющих кабелей, как указано в других разделах NEC, и из-за перекрестных помех.Раздел 392.6 (F) NEC устанавливает критерии для кабелей с номинальным напряжением более 600 В. В кабельных лотках обычно используются кабели типа TC (артикул 336), PLTC (артикул 725), ITC (статья 727), MC (статья 336) и кабели связи (800-52 (d)), MI (статья 332). . Системы пожарной сигнализации (артикул 760), аварийные системы (артикул 700), оптоволоконные кабели (артикул 770) и искробезопасность (раздел 504-30). Требования в этих разделах сложные. Мы обсудим их подробно и общую проблему шума в следующей программе CableGram.

    Требования к кабелям с внешней металлической броней ниже, чем к кабелям с пластиковой оболочкой. Общее правило - отделить кабели связи, управления, сигналов и КИП от силовых. Силовые кабели включают питание двигателя на 460 В, питание на 120 В и цепи освещения. Обратите внимание, что цепи на 120 В могут создавать шум. Как правило, расстояние в два дюйма является минимальным, но отдельная цепь и кабель являются определяющими факторами в отдельных требованиях.

    Вопрос: Какие типы кабелей можно прокладывать в системах кабельных лотков?

    Ответ: Типы кабелей, разрешенные NEC 2005 года, указаны в Разделе 392.Разрешено 3 вида использования, (а) Способы подключения. В их числе:

    • Кабель лотка питания и управления (тип TC) - NEC, статья 336
    • Кабель лотка с ограничением мощности (тип PLTC) - разделы NEC 725-61? И 725.82 (E) Кабель лотка для инструментов (тип ITC) - статья 727 NEC
    • Кабели оптоволоконные
    • - Артикул 770
    • Проводники цепи пожарной сигнализации - Артикул 760
    • Кабели связи - Артикул 800
    • Кабель с минеральной изоляцией (MI) - Артикул 332
    • Кабель в металлической оболочке (MC) - Артикул 330

    и другие кабели, в том числе специально одобренные для прокладки в кабельных лотках.Кабели среднего напряжения (тип MV) и одножильные кабели сечением 1/0 и более разрешены с некоторыми ограничениями на промышленных предприятиях, где установку обслуживает квалифицированный персонал.

    Соответствующий технический бюллетень

    КИПиА Кабельные лотки Вертикальная установка

    В статье описываются усовершенствования для увеличения срока службы и упрощения технического обслуживания кабельных лотков для КИП для промышленности.Эти методы, если они применяются, могут быть лучшим выбором по сравнению с традиционным подходом к установке кабельных лотков.

    Кабельные лотки служат средством для прокладки кабелей к месту назначения от диспетчерской / ЦУП к необходимым полевым приборам. Если мы увидим традиционные методы их установки, мы обнаружим, что большинство установленных кабельных лотков проложены в горизонтальной ориентации.

    Проблемы, с которыми можно столкнуться в кабельных лотках в долгосрочной перспективе:

    1. Скопление пыли на лотке.
    2. Скопление капель воды, если отверстия забиты пылью, сухими листьями и другими частицами
    3. Вероятность попадания воды в кабели, если изоляция повреждена по техническим причинам / из-за старения.
    4. Увеличивается высота по мере увеличения слоя за слоем.
    5. Сложное обслуживание и угроза безопасности из-за относительной высоты.

    Предлагаемая модификация:

    Вышеуказанные проблемы можно в значительной степени свести к минимуму, если мы сможем установить лотки для кабелей КИП в вертикальной ориентации.Хотя стоимость установки немного выше, мы можем получить различные долгосрочные выгоды от

    .
    1. Минимизация накопления пыли / инородных частиц
    2. Сниженный риск высоты, поскольку вертикальные лотки могут быть на одной высоте.

    Новые установки / проекты могут использовать эту технику на самой стадии проекта, чтобы они могли получить максимальную выгоду и достичь более длительного срока службы и снижения затрат на техническое обслуживание за счет материалов и рабочей силы. Аналогичным образом старую установку можно модифицировать поэтапно при наличии таких возможностей, как более длительный останов и графики профилактического обслуживания.

    Статья Автор:

    Ш. Правин В. Махешкар

    Менеджмент и технический консультант / тренер Внештатный сотрудник
    Ранее менеджер по отделению и совершенствованию бизнеса
    (Hindustan zinc ltd, Echjay steels ltd, всего: 23 года)

    ЗАЯВЛЕНИЕ О МЕТОДЕ УСТАНОВКИ КАБЕЛЬНОГО ЛОТКА / ШНУРКА / ЛЕСТНИЦЫ

    КАБЕЛЬНЫЕ СИСТЕМЫ МОНТАЖА

    Универсальные кабельные опоры используются для прокладки кабельной линии в закрытых производственных помещениях для непосредственного монтажа на ровных вертикальных поверхностях.Представляют собой перфорированные металлические решетки и аксессуары

    . Дополнительная информация

    АПЕРТО ЧИСТЫХ РАЗДЕЛОВ

    CLEAR-DIVISIONS Введение. Следующие три (3) части спецификации предлагают стандартные и дополнительные функции для системы подвижных стеклянных стен CLEAR-DIVISIONS. Желтым выделенные области в

    Дополнительная информация

    РАЗДЕЛ 11014 СИСТЕМЫ ОМЫВАНИЯ ОКОН

    РАЗДЕЛ 11014 СИСТЕМЫ ОМЫВАНИЯ ОКОН ЧАСТЬ 1 - ОБЩИЕ ПОЛОЖЕНИЯ 1.1 РЕЗЮМЕ A. Раздел включает, но не ограничивается, проектирование и оснащение переносных шлюпбалок, рукавов шлюпбалок, оснований шлюпбалок, четырех (4) съемных выносных опор,

    Дополнительная информация

    Сборная металлическая кровля и сайдинг

    Стр. -1-1. ОБЩИЕ ПОЛОЖЕНИЯ 1.1. Описание Эта спецификация вместе с чертежами охватывает меблировку всех материалов, продуктов, оборудования, аксессуаров, инструментов, услуг, транспортировки, труда и надзора.

    Дополнительная информация

    CLEAR-DIVISIONS CENTERFOLD

    CLEAR-DIVISIONS CENTERFOLD Введение: следующие три (3) части спецификации предлагают стандартные и дополнительные функции для CLEAR-DIVISIONS CENTERFOLD перемещаем. Желтым выделенные области в

    Дополнительная информация

    КОМПЛЕКТ АНТЕННЫ AM / FM (КРЕПЛЕНИЕ TOUR-PAK)

    -J077 REV.008-0-0 КОМПЛЕКТ АНТЕННЫ AM / FM (УСТАНОВКА TOUR-PAK) ОБЩИЙ Комплект Номер 7-98A Модели Для получения информации о установке моделей см. Розничный каталог P&A или раздел «Детали и аксессуары» на сайте www.harley-davidson.com

    Дополнительная информация

    КОМПЛЕКТ ДЛЯ ПЕРЕМЕЩЕНИЯ АНТЕННЫ AM / FM

    -J0 REV. 008-09-0 НАБОР ДЛЯ ПЕРЕМЕЩЕНИЯ АНТЕННЫ AM / FM ОБЩИЙ Комплект № 766-09 Модели Этот комплект используется для перемещения установленной на крыле антенны AM / FM на съемный Tour-Pak на мотоциклах определенных моделей.Для модели

    Дополнительная информация

    ЧАСТЬ 1 ОБЩАЯ ИНФОРМАЦИЯ 1.1 РАЗДЕЛ ВКЛЮЧАЕТ

    J-1 Раздел 09110 Спецификация на длинную форму ВНУТРЕННЯЯ МЕТАЛЛИЧЕСКАЯ ШПИЛЬНАЯ КАРКАСКА В эту секцию входят легкие, обычно толщиной 0,036 дюйма (0,9 мм) или более легкие, несущие осевые нагрузки металлические стойки с каркасом

    Дополнительная информация

    РАЗДЕЛ 02845 ОГРАЖДЕНИЯ

    РАЗДЕЛ 02845 ЗАЩИТЫ ЧАСТЬ 1 - ОБЩЕЕ 1.01 ОБЪЕМ РАБОТ A. Предоставить всю необходимую рабочую силу, материалы, оборудование и вспомогательные средства, а также отремонтировать, заменить или установить все типы ограждений, как указано в настоящем документе

    Дополнительная информация

    СТАНДАРТНАЯ ОТКРЫТАЯ КРЫШКА ПАТИО

    СТАНДАРТНОЕ ОТКРЫТОЕ ЗДАНИЕ КРЫШКИ PATIO И ОТДЕЛ БЕЗОПАСНОСТИ 201 E. LA HABRA BLVD. LA HABRA, CA 62-90-9710 Позвоните, прежде чем копать 1-800-227-2600, ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: этот информационный бюллетень предназначен для помощи

    Дополнительная информация

    CT-02 КАБЕЛЬНЫЕ ЛОТКИ

    CT-02 СИСТЕМЫ КАБЕЛЬНЫХ ЛОТКОВ СИСТЕМЫ, КОТОРЫЕ ДЕЛАЮТ СМЫСЛ Введение Компания B-Line Systems была образована в 96 г. и имеет более чем 30-летний опыт производства систем кабельных лотков, в которых она выросла до отрасли. Дополнительная информация

    Установки кондиционирования воздуха 39HQ Airovision

    Установки кондиционирования воздуха 39HQ Airovision Инструкции по монтажу СОДЕРЖАНИЕ 1 - ИНСТРУКЦИИ ПО ТРАНСПОРТИРОВКЕ И ПОДЪЕМУ... 3 1.1 - Общие сведения ... 3 1.2 - Транспортировка и хранение ... 3 1.3 - Защита кромок крыши при транспортировке

    Дополнительная информация

    Хомуты и аксессуары для труб

    Продукция 4.0 Продукция 4.1 Варианты подключения к трубным зажимам с тройным резьбовым соединителем NT 3G (M16, M10, M8) 4.2 Варианты подключения к трубным зажимам с тройным резьбовым соединителем NT 3G (3/8 ", M12, M10) 4.3

    Дополнительная информация

    СИСТЕМА КАБЕЛЬНЫХ ЛОТКОВ ONTRAC WIRE MESH

    ПРОВОДНАЯ СИСТЕМА КАБЕЛЬНЫХ ЛОТКОВ ONTRAC ПРОВОДНАЯ СИСТЕМА КАБЕЛЬНЫХ ЛОТКОВ Доступны в двух стилях: фигурный и стандартный лоток Простое в использовании решение для прохода, поддерживающее большое количество сетей

    Дополнительная информация

    УСТАНОВКА ОКНА ОТСЕКА

    УСТАНОВКА ОКНА ОТСЕКА Установка окна-эркера Эти инструкции касаются замены существующего окна-эркера или замены прямого окна новым эркером в проеме

    Дополнительная информация

    CLEAR-DIVISIONS VARIOFOLD

    CLEAR-DIVISIONS VARIOFOLD Введение: следующие три (3) части спецификации предлагают стандартные и дополнительные функции для перемещаемого CLEAR-DIVISIONS VARIOFOLD. Области, выделенные желтым цветом в

    Дополнительная информация

    детская кроватка для посуды MADELINE BUNK BED

    гончарный амбар для детей MADELINE BUNK BED! ПРЕДУПРЕЖДЕНИЕ: Несоблюдение этих предупреждений и инструкций по сборке может привести к серьезным травмам или смерти.Для предотвращения серьезных или смертельных травм в результате захвата

    Дополнительная информация

    Les Produits MURPHCO Ltée

    ОПИСАНИЕ Опорный хомут Murphco представляет собой сборку, полностью изготовленную из нержавеющей стали и предназначенную для всех водостоков с втулками. Опорный зажим Murphco совместим со всеми типами меди Murphco *

    Дополнительная информация

    Как сделать двухъярусную кровать Томас

    pottery barn kids THOMAS BUNK BED ВНИМАНИЕ: Несоблюдение этих предупреждений и инструкций по сборке может привести к серьезным травмам или смерти.Перед сборкой двухъярусной кровати прочтите все инструкции. СОБЛЮДАЙТЕ ИНСТРУКЦИИ

    Дополнительная информация

    СИСТЕМА НАСОСА И ПРИНАДЛЕЖНОСТИ

    Насосный домкрат, модель № 2200 Недорогие, простые в эксплуатации, безопасные переносные леса, изготовленные из прочной стали. Идеально подходит для черепицы, сайдинга, обшивки, утепления, покраски, строительства, кровли, ремонта дома

    Дополнительная информация

    TubeTrace, ThermoTube

    Связки трубок TubeTrace, ThermoTube и индивидуализированные CEMS ПРОЦЕДУРЫ УСТАНОВКИ Русский Единицы Прием, хранение и транспортировка связок трубок TubeTrace и ThermoTube... 1. Осмотрите материалы на предмет повреждений

    Дополнительная информация

    РАЗДЕЛ 07 42 13 МЕТАЛЛИЧЕСКИЕ СТЕНОВЫЕ ПАНЕЛИ

    Mitsubishi Plastics Composites America, Inc. 401 Volvo Parkway Chesapeake, VA 23320 Телефон: (800) 422-7270 Факс: (757) 436-1896 Эл. Почта: [email protected] www.alpolic-northamerica.com Этот MANU-SPEC использует

    Дополнительная информация

    КАБЕЛЬНЫЙ ЛОТОК. Введение

    Введение BLE TRAY Система кабельных лотков ICMS, включая фитинги и аксессуары, изготавливается с возвратным фланцем стандартной длины 2.44Mtr, в соответствии со следующими спецификациями и стандартами:

    Дополнительная информация

    Токарный фрезерный станок

    Токарно-фрезерная насадка L C. MASON Путем умелого складывания холоднокатаной плоской заготовки вместе, Т-образные пазы и салазки для этой токарной фрезерной насадки сделаны без дорогостоящего оборудования. Фактически всего два инструмента,

    Дополнительная информация

    Руководство по кровле для жилых домов

    Руководство по кровельным покрытиям для жилых домов СОДЕРЖАНИЕ Деталь здания и аксессуары...... 1 Введение панели и обращение с ней ...... 2 Резка и обрезка .... 3 Подготовка крыши ..... 3 Наклон крыши ..... 3 Переливание кровли ...

    Дополнительная информация

    ECM-D70T / ECM-D70T1.5

    Эллиптическое потолочное двойное крепление для 37–50 плоских панелей ИНСТРУКЦИИ ПО УСТАНОВКЕ СОЗДАНИЕ ПОЛОЖИТЕЛЬНОГО ОПЫТА КЛИЕНТОВ 9531-041-001-01 Содержание Инструменты для установки ECM-D70T / ECM-D70T1.5 ... 3 Список деталей ...

    Дополнительная информация

    Вспомогательные поршни РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

    Вспомогательные тараны 2007 г., Chief Automotive Technologies, Inc.ОГРАНИЧЕННАЯ ГАРАНТИЯ И ОТВЕТСТВЕННОСТЬ CHIEF НА ГОД ОГРАНИЧЕННОЙ ГАРАНТИИ И ОТВЕТСТВЕННОСТИ Chief Automotive Technologies, Inc. предоставляет одну гарантию

    Дополнительная информация

    Безопасность портативной лестницы

    Повестка дня по безопасности переносной лестницы Важность безопасности лестницы Утвержденная лестница, контролирующая опасности Проверка установки лестницы Использование Важность безопасности лестницы Любое падение может быть серьезным, и падение с

    Дополнительная информация

    КОМПЛЕКТ МАСЛЯНОГО ОХЛАДИТЕЛЯ XL PREMIUM

    -J05 REV.0-0-0 XL PREMIUM OIL COOLER KIT ОБЩИЙ Комплект Номер 0008 Модели Для получения информации по установке моделей см. Розничный каталог P&A или раздел «Детали и аксессуары» на сайте www.harley-davidson.com (английский язык

    ). Дополнительная информация

    инструкции по установке

    ИНСТРУКЦИИ ПО УСТАНОВКЕ PUSH Показан DA C O M PLIA NT с дополнительным смесителем Bradley 90-75, установленный спереди, без барьеров, прямоугольная чаша, нержавеющая сталь Lav Содержание Информация для предварительной установки........... 2

    Дополнительная информация

    РЕКОМЕНДАЦИИ ПО ТЕХНИКЕ

    РУКОВОДСТВО ПО ТЕХНИЧЕСКИМ ХАРАКТЕРИСТИКАМ GORDON SOFFIT-SHIELD - Система наружного металлического перекрытия DIVISION 05 5800 или DIVISION 07 7700 Примечание к спецификатору: SOFFIT-SHIELD должен устанавливаться опытными мастерами

    Дополнительная информация

    Рекомендации по укладке ковровой плитки

    УВЕДОМЛЕНИЕ Несоблюдение этих указаний может привести к аннулированию ГАРАНТИИ НА КОВРИК.Рекомендации по установке Перед установкой необходимо ознакомиться со следующими инструкциями. Shaw Industries не будет

    Дополнительная информация

    Установка преобразователя

    Установка преобразователя В этом документе описывается установка всех преобразователей 83/200 кГц, 50/200 кГц и нижнего сканирования с использованием методов установки на транце и сквозной установке корпуса, где это применимо. Настоящее руководство

    Дополнительная информация .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
