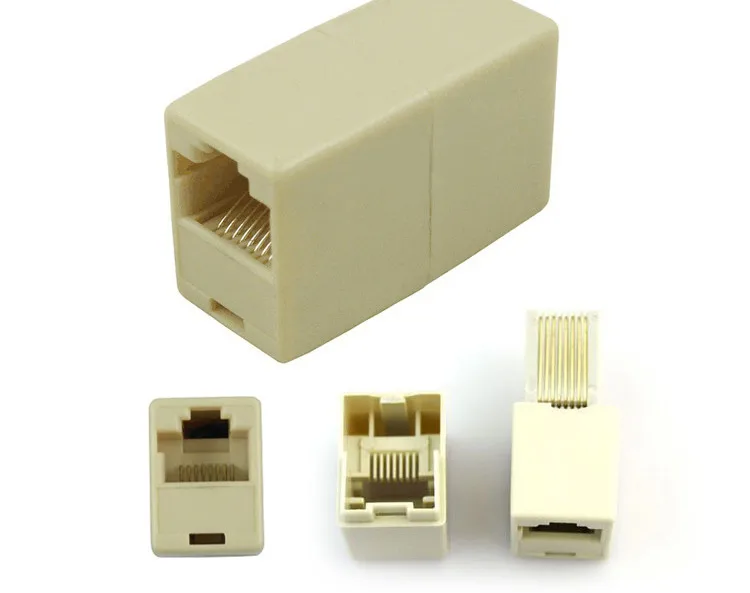

Муфта для соединения кабеля интернета: Муфты для оптических кабелей купить в интернет-магазине, цены в каталоге

0 шт

Цена от:

от 579,29₽

категорий, типов, CAT 5, 5e, 6, 6e, 7 » Примечания по электронике

Узнайте о различных типах кабелей Ethernet, их выводах и способах их использования в вашей сети: Cat 5, 5e и Cat 6, 6a, 7, 8.

Ethernet IEEE 802.3 Включает:

Можно купить множество кабелей Ethernet. Часто эти кабели поставляются бесплатно с оборудованием, которое так или иначе использует соединение Ethernet.

Существует несколько разновидностей и категорий Ethernet-кабелей, которые можно приобрести: варианты скорости, перекрестные кабели, Cat 5, Cat 5e, Cat6, Cat 6a, Cat 7 и т. д.

Обычно кабели Ethernet покупаются, и нет особой необходимости разбираться в том, что находится внутри или на разъемах, хотя в некоторых случаях это может быть интересно и полезно. Тем не менее, полезно иметь представление о различных типах кабеля Ethernet и максимальной длине, которую следует использовать.

Обычно используемые сетевые кабели: Cat 5, Cat 5e, Cat 6, Cat 6a, Cat7 имеют разные уровни производительности, поэтому необходимо купить или выбрать правильный кабель для правильного применения.

Эти сетевые кабели используются для подключения различных сетевых элементов от Ethernet-коммутаторов и Ethernet-маршрутизаторов к компьютерам, серверам и другим сетевым элементам — при наличии Ethernet-интерфейса их можно соединить с помощью Ethernet-кабелей.

На самом деле кабели Ethernet всех типов образуют основу практически всех локальных сетей, независимо от используемой сетевой топологии, и как таковые они представляют огромную важность и интерес.

Основные сведения о кабелях Ethernet

Кабели Ethernet для подключения в большинстве офисных и домашних локальных сетей основаны на витых парах в общем кабеле — все категории Cat 5, Cat 6 и Cat 7 использовали этот формат.

Скручивание проводов вместе позволяет уравновешивать токи, т. е. в одном проводе ток течет в одном направлении, а в другом проводе пары ток течет в другом, что позволяет компенсировать общие поля вокруг витой пары.

Таким образом, данные могут передаваться на значительные расстояния без необходимости принятия чрезмерных мер предосторожности.

Поскольку в одном кабеле сети передачи данных содержится несколько витых пар, количество витков на единицу длины устроено так, чтобы для каждой пары было разным — скорость основана на простых числах, так что никакие два витка никогда не совпадают.

Кабели Ethernet доступны в виде патч-кабелей различной длины, или сам кабель доступен для подключения к системам, зданиям и т. д. Затем с помощью обжимного инструмента можно выполнить подключение к требуемому разъему. Эти сетевые кабели доступны различной длины — доступны длинные кабели Ethernet, некоторые из самых длинных кабелей достигают 75 метров.

Раньше сетевые кабели были неэкранированными, но позже стали экранировать для повышения производительности. Например, кабель с неэкранированной витой парой (UTP) может подойти для коротких участков между компьютером и маршрутизатором, но экранированный фольгой кабель (FTP) лучше всего подходит для более длинных участков или там, где кабель проходит через области с высоким уровнем электрических помех.

Существуют различные методы экранирования кабелей Ethernet. Наиболее распространенным является размещение экрана вокруг каждой витой пары. Это не только обеспечивает внешнее экранирование кабеля, но также снижает перекрестные помехи между внутренними витыми парами.

Производители могут еще больше повысить производительность, поместив экранирование вокруг всех проводов в кабеле непосредственно под оболочкой кабеля. Существуют разные коды, используемые для обозначения различных типов экранирования:

• U/UTP — неэкранированный кабель, неэкранированные витые пары
• F/UTP — Экранированный кабель из фольги, неэкранированные витые пары
• U/FTP — неэкранированный кабель, экранированные витые пары из фольги
• S/FTP — экранированный кабель в оплетке, витые пары, экранированные фольгой

Где: TP = витая пара, U = неэкранированная, F = экранированная фольгой, S = экранированная оплетка.

Еще одно различие между кабелями Ethernet, будь то Cat 5, Cat 5e, Cat 6, Cat 6e или Cat 7, может заключаться в том, используются ли в кабеле одножильные или многожильные провода. Как следует из описания, в сплошном кабеле в качестве электрического проводника используется один кусок меди в каждом проводе кабеля, в то время как в многожильном проводе используется ряд медных жил, скрученных вместе.

Хотя при покупке патч-кабеля знать это может и не обязательно, при прокладке длинного кабеля это может быть важно, поскольку каждый тип немного больше подходит для разных приложений.

• Многожильный кабель:   Этот тип провода является более гибким и больше подходит для кабелей Ethernet, где кабель можно перемещать. движение может быть необходимым и ожидаемым.

• Одножильный кабель:   Одножильный кабель не такой гибкий, как многожильный, но более прочный. Это делает его оптимальным для использования в стационарных установках, таких как прокладка кабеля под полом, встроенная в стену и т.п.

Категории кабелей Ethernet

Доступны различные кабели для Ethernet и других телекоммуникационных и сетевых приложений. Эти сетевые кабели, которые описываются их различными категориями кабелей Ethernet, например. Кабели Cat 5, Cat 6, Cat 7 и Cat 8 и т. д., которые часто признаются TIA (Ассоциацией телекоммуникационной отрасли), и их краткое описание приведено ниже:

• Категория 1:     Не признается TIA/EIA. Это форма проводки, которая используется для стандартной телефонной (POTS) проводки или для ISDN.

• Категория 2:     Не признается TIA/EIA. Это была форма проводки, которая использовалась для сетей Token Ring со скоростью 4 Мбит / с.

• Категория 3:     Этот кабель соответствует стандарту TIA/EIA-568-B. Он используется для сетей передачи данных, использующих частоты до 16 МГц. Он был популярен для использования в сетях Ethernet 10 Мбит/с (100Base-T), но теперь его заменил кабель Cat-5.

• Категория 4:     Этот кабель не распознается TIA/EIA. Однако его можно использовать для сетей, передающих частоты до 20 МГц. Он часто использовался в сетях Token Ring со скоростью 16 Мбит/с.

• Cat-5:     Не признается TIA/EIA. Это сетевой кабель, который широко используется для сетей 100Base-T и 1000Base-T, поскольку его производительность позволяет передавать данные со скоростью 100 Мбит/с и немного выше (125 МГц для 1000Base-T) Ethernet. Кабель Cat 5 заменил версию Cat 3 и на несколько лет стал стандартом для кабелей Ethernet. Кабель категории 5 устарел, поэтому его не рекомендуется использовать для новых установок.

  В кабеле

  Cat 5 используются витые пары для предотвращения внутренних перекрестных помех, XT, а также перекрестных помех для внешних проводов, AXT.

  Хотя это и не стандартизировано, в кабеле категории 5 обычно используется 1,5–2 витка на сантиметр.

• Cat-5e:     Этот тип кабеля признан TIA/EIA и определен в TIA/EIA-568, последний раз пересматриваемом в 2001 году. распространяется до 125 Мбит/с.

  Cat-5e можно использовать для 100Base-T и 1000Base-t (Gigabit Ethernet). Стандарт Cat 5e для улучшенного Cat 5, и это форма кабеля Cat 5, изготовленная в соответствии с более высокими спецификациями, хотя физически такая же, как Cat 5. Он протестирован на соответствие более высоким спецификациям, чтобы гарантировать, что он может работать на более высоких скоростях передачи данных. Витые пары в сетевых кабелях, как правило, имеют тот же уровень скручивания, что и кабели категории 5.

• Cat-6:     Этот кабель, определенный в TIA/EIA-568-B, обеспечивает значительное улучшение характеристик по сравнению с Cat5 и Cat 5e. Во время производства кабели категории 6 наматываются более туго, чем кабели категории 5 или 5e, и они часто имеют внешний экран из фольги или оплетки.

  Экранирование защищает витые пары проводов внутри кабеля Ethernet, помогая предотвратить перекрестные и шумовые помехи. Кабели Cat-6 технически могут поддерживать скорость до 10 Гбит/с, но только до 55 метров, что делает их относительно длинными Ethernet-кабелями.

  Ethernet-кабели категории 6 обычно имеют 2 и более витков на см, а некоторые из них могут включать нейлоновые шлицы для уменьшения перекрестных помех, хотя на самом деле стандарт не требует этого.

• Cat-6a:     Буква «a» в Cat 6a означает «расширенный», стандарт был пересмотрен в 2008 г. Кабели Cat 6a способны поддерживать удвоенную максимальную пропускную способность и способны поддерживать более высокие скорости передачи по более длинные сетевые кабели. В кабелях Cat 6a используется экранирование, которого достаточно для устранения перекрестных помех. Однако это делает их менее гибкими, чем кабель категории 6.

• Cat-7:     Это неофициальный номер для кабелей класса F ISO/IEC 11801. Он состоит из четырех индивидуально экранированных пар внутри общего экрана. Он предназначен для приложений, где требуется передача частот до 600 Мбит/с.

• Cat-8:     Кабели Cat 8 уже выпущены и обеспечивают огромный скачок в скорости передачи данных/пропускной способности. Соответственно, эти кабели Cat 8, как правило, дороже, чем более старые версии, такие как Cat 6 или даже Cat 7.

Ниже приведены дополнительные описания кабелей Cat-5 и Cat-5e, так как сегодня они широко используются для сетевых приложений Ethernet.

* 25 Гбит/с для категории 8. 1 и 40 Гбит/с для категории 8.2.

Кабельные разъемы Ethernet

Разъем RJ45, Registered Jack 45 используется почти повсеместно в качестве физического разъема, используемого в кабелях Ethernet, а также в сетевых кабелях в целом.

От Ethernet категории 3 до категории 6 используется формат RJ45. Кабели Ethernet Cat 7 могут заканчиваться разъемами RJ45, но часто используются специальные версии, называемые GigaGate45 (GG45). К счастью, они обратно совместимы с RJ45, поэтому при переходе на Cat 7 нет необходимости полностью устанавливать новую установку.

Разъем RJ45, используемый на концах кабелей Ethernet, представляет собой небольшие пластиковые заглушки с фиксирующей защелкой, которую можно освободить, когда кабель необходимо отсоединить. Термин «штекер» относится к штекерному концу соединения сетевого кабеля, а «гнездо» относится к порту или гнезду и обычно расположен на оборудовании.

Разъем RJ45 имеет восемь контактов, расположенных на расстоянии около 1 мм друг от друга, а провода вставлены и обжаты для обеспечения надежного соединения. Фактический тип разъема известен как 8P8C — восемь контактов — восемь контактов.

Строго говоря, фактический тип разъема должен быть 8P8C, а схема разводки — RJ45, но на самом деле термин RJ45 для кабелей Ethernet используется почти повсеместно.

Разъемы Ethernet

Хотя разъем RJ45 идеально подходит для большинства приложений, он не отличается особой надежностью. Он подходит для офисных, центров обработки данных и домашних подключений, где надежность не является проблемой. Однако существует ряд сценариев, в которых требуется более надежный разъем — такие приложения, как аудиовизуальное, сценическое аудио и освещение и т. д., где используется Ethernet, нуждаются в гораздо более надежном соединении.

Для решения этой проблемы используется разъем Ethercon. Разъем Ethercon можно сравнить с комбинацией RJ45 с разъемом XLR.

Поскольку разъем Ethercon имеет круглую металлическую внешнюю защиту в сочетании с внутренней частью в стиле RG45, он обеспечивает необходимое соединение с надежностью, необходимой для таких приложений, как сцена и другие аудиовизуальные области, где требуются соединения Ethernet.

Можно не только приобрести коннекторы Ethercon самостоятельно, но и готовые коннекторы Ethercon.

Разводка кабеля Ethernet

Несмотря на то, что проводка и детали изготовления кабеля могут различаться в зависимости от категории кабеля, основные возможности подключения остаются прежними. Таким образом, кабели Ethernet можно надежно использовать для соединения между элементами оборудования и т. д.

Сводная информация о передаваемых сигналах и соответствующих проводах и соединениях приведена в таблице ниже:

В таблице TX — это передаваемые данные, а RX — полученные данные. BI_Dn — двунаправленные данные, A, B, C и D.

Существует два стандартных распиновки RJ45 для индивидуального расположения проводных соединений с разъемами RJ45 в кабеле Ethernet: стандарты T568A и T568B.

Должны соблюдаться те или иные соглашения, так как это обеспечит необходимое подключение, хотя, поскольку это всего лишь цветовое соглашение, а одни и те же провода и пары подключаются к одним и тем же контактам, не имеет значения, какое из них следует. На практике чаще используется T568B, поэтому лучше использовать именно его. Используемый стандарт также может быть указан на оболочке готовых Ethernet-кабелей.

Перекрестные кабели Ethernet категории 5

Существует несколько различных конфигураций кабеля, которые можно использовать в зависимости от оборудования и требований. Наиболее распространенным типом являются прямые кабели, которые подключаются по схеме 1 к 1. Однако иногда требуются перекрестные кабели Cat-5.

Обычно кабель Cat-5, используемый для подключения компьютера (ПК) к коммутатору, является прямым кабелем. Однако, если два компьютера или два коммутатора соединены вместе, используется перекрестный кабель Cat5.

Многие используемые сегодня интерфейсы Ethernet способны определять тип кабеля, будь то прямой или перекрестный кабель, и могут адаптироваться к требуемому формату. Это означает, что потребность в перекрестных кабелях Cat-5 меньше, чем могла бы быть в противном случае.

При использовании перекрестных кабелей Cat-5 Ethernet они не маркируются тем фактом, что они являются перекрестными кабелями. Соответственно, часто разумно помечать их, чтобы избежать путаницы позже.

Максимальная длина кабеля Ethernet

Часто необходимо использовать длинные кабели Ethernet, однако существуют ограничения на расстояние, на которое данные могут надежно передаваться. При использовании длинных кабелей Ethernet возникает дополнительный шум, и данные в конечном итоге искажаются кабелем.

Ниже приводится сводка кабелей Ethernet и их максимальная рабочая длина:

Указанная длина является общепринятой максимальной, но не включена в стандарт IEEE.

Различные кабели различных типов и категорий кабелей Ethernet соединяют вместе различные элементы Ethernet — маршрутизаторы Ethernet, коммутаторы Ethernet, компьютеры, сетевые серверы и т. д. Все видны категории Cat5, Cat5e и Cat6. Они часто находятся в локальной сети той или иной формы.

В кабелях используется недорогой, но эффективный патч-коннектор RJ45, и с его помощью эти кабели Ethernet могут соединять или соединять вместе несколько элементов оборудования на основе Ethernet.

В некоторых случаях, когда требуется специальное подключение, могут потребоваться перекрестные кабели — продаваемые кабели должны быть четко обозначены как таковые, поскольку они могут быть использованы в другом месте по незнанию и привести к тому, что соединение не будет работать. Кроме того, использование Ethernet-кабелей Cat 5, Cat5e, Cat 6, Cat 7, а теперь и Cat 8 очень просто и обычно возникает очень мало проблем.

Беспроводная и проводная связь Темы:
Основы мобильной связи 2G GSM 3G УМТС 4G LTE 5G Wi-Fi Bluetooth IEEE 802. 15.4 Беспроводные телефоны стандарта DECT Основы работы в сети Что такое облако Ethernet Серийные данные USB Лора VoIP SDN NFV SD-WAN
    Вернуться к разделу Беспроводное и проводное подключение

Объяснение кабелей Ethernet | Eaton

Выбор подходящей категории Ethernet-кабеля для вашей сети

В 1973 году исследователь Xerox PARC Боб Меткалф изобрел высокоскоростную сетевую систему под названием Ethernet, позволяющую компьютерным рабочим станциям, серверам и принтерам обмениваться данными и ресурсами. Сегодня Ethernet соединяет сотни миллионов устройств в домах и на предприятиях. В этой статье мы объясним типы кабелей Ethernet, которые составляют основу многих проводных сетей.

Покупка кабеля Ethernet для вашей сети

Если вы покупаете кабель Ethernet впервые, сосредоточьтесь на этих четырех характеристиках, и вы примете правильное решение. При определенных обстоятельствах стоит учитывать и другие факторы, поэтому, если вы сомневаетесь, читайте дальше.

1. Скорость (скорость передачи данных): скорость кабеля относится к количеству данных, которые он может передавать в секунду. 100 Мбит/с означает, что кабель может передавать 100 миллионов бит данных в секунду. В коммерческой сети скорость обычно определяется подключаемым оборудованием (например, сетевой коммутатор с портами Gigabit Ethernet). Для дома выберите кабель, который может поддерживать скорость вашего интернет-соединения, а также возможность увеличения скорости в будущем. Обозначение категории кабеля (например, Cat5e, Cat6 и т. д.) — это простой способ определить скорость кабеля. См. Таблица 1: Сводка кабелей категории для получения дополнительной информации.
2. Экранирование: некоторые кабели Ethernet экранированы для защиты проводников кабеля от электромагнитных помех (ЭМП), создаваемых линиями электропередач, крупным оборудованием и флуоресцентным освещением. Экранирование также предотвращает взаимодействие параллельных проводников внутри оболочки кабеля друг с другом. Дополнительную информацию см. в документе Экранирование кабеля Ethernet .
3. Длина кабеля: Максимальная длина кабеля Ethernet составляет около 295 футов (90 метров). Кабели хорошего качества с экранированием и более толстыми проводниками могут протянуться дальше, но потребуются некоторые пробы и ошибки. Имейте в виду, что кабельные трассы редко бывают прямыми, поэтому запланируйте дополнительный кабель для некоторых изгибов и поворотов. Дополнительную информацию см. в разделе Длина кабеля Ethernet .
4. Место установки: Кабельные оболочки соответствуют требованиям пожарной безопасности. Если вы планируете прокладывать кабель через стены или между этажами, выберите кабель с рейтингом подъема (CMR) или кабель с рейтингом пленума (CMP). См. Рейтинги куртки для получения дополнительной информации.

Зачем покупать у Eaton?

Мы знаем, что у вас есть из чего выбирать. На первый взгляд все они могут показаться одинаковыми. Разница в том, что вы не видите. С Eaton вы получаете надежное проектирование, проверенную надежность и исключительное обслуживание клиентов. Все наши продукты проходят строгий контроль качества, прежде чем они поступят в продажу, а независимые испытательные агентства проверяют, соответствуют ли наши продукты последним стандартам безопасности и производительности. Наша приверженность качеству позволяет нам поддерживать нашу продукцию ведущими в отрасли гарантиями и отзывчивым обслуживанием клиентов. Это отличие Eaton.

Категории кабелей Ethernet

«Кот» в категориях Cat5e, Cat6 и т. д. является сокращением от «Категория». Сетевые кабели делятся на категории в основном на основе полосы пропускания (измеряется в МГц), максимальной скорости передачи данных (измеряется в мегабитах в секунду) и экранирования.

Cat1

Какое-то время этот кабель с неэкранированной витой парой (UTP) был наиболее распространенным видом проводки для голосовых телефонных систем в домах и офисах. Он состоял из двух изолированных медных проводов, скрученных друг вокруг друга, и был разработан для аналоговой голосовой связи.

Cat2

Кабели категории 2 были способны передавать голос и данные и в основном использовались в 1980-х годах для сетей IBM Token Ring. Он поддерживал скорость передачи данных 4 Мбит/с.

Cat3

Представленные в начале 1990-х, кабели категории 3 имели четыре витые пары и были первыми кабелями, поддерживающими сети 10BaseT Ethernet, а также цифровую голосовую связь. Он по-прежнему используется в старых зданиях, но его скорость передачи данных 10 Мбит/с считается слишком низкой для современных сетей.

Пропускная способность и скорость передачи данных
Полоса пропускания или частота — это характеристика кабеля, измеряющая скорость, с которой сигнал будет повторяться каждую секунду. 1 МГц равен 1 миллиону циклов в секунду. Cat5 может обрабатывать до 100 миллионов сигналов в секунду (или 100 МГц). Категорией кабелей с самой высокой пропускной способностью в настоящее время является Cat8 с 2 миллиардами (2 ГГц) сигналов в секунду, что в 20 раз больше, чем у Cat5.

Скорость передачи данных и полоса пропускания являются связанными терминами, но это не одно и то же. Более высокие частоты содержат больше единиц и нулей, что позволяет передавать больше бит данных в секунду. Кабели Cat5 имеют прямое соотношение между пропускной способностью и скоростью передачи данных: кабель 100 МГц может передавать 100 Мбит/с. Кабели более высокой категории, такие как Cat8, кодируют данные, поэтому за то же время можно передать больше битов.

Частоту (и, следовательно, скорость передачи данных) можно увеличить, увеличив сечение проводников, добавив больше витков к проводникам или добавив экранирование к каждой паре проводников.

Cat4

Как и кабель Cat3, кабель категории 4 обычно используется в старых зданиях, где стоимость полной замены непомерно высока. Он имел скорость передачи данных 16 Мбит/с и в основном использовался для сетей IBM Token Ring.

Cat5

Представленный в 1995 году кабель категории 5 обеспечивает скорость передачи данных до 100 Мбит/с. Он используется для стандартных сетей 10BaseT и 100BaseT (Fast Ethernet) и может передавать данные, видео и телефонные сигналы на расстояние до 100 метров (328 футов). Cat5e не является официальным обозначением, но используется производителями для описания усовершенствованного кабеля Cat5, способного развивать скорость до 1 Гбит/с. Его более высокая скорость передачи данных достигается за счет увеличения количества витков, что делает его более устойчивым к перекрестным помехам. Cat5e рекомендуется для новых субгигабитных сетей.

Cat6

По сравнению с Cat5e кабель Cat6 обеспечивает большую пропускную способность и скорость передачи данных до 1 Гбит/с на 100 м, как и Cat5e. Однако на более коротких расстояниях до 37 м (121 фут) Cat6 может достигать скорости 10 Гбит/с благодаря улучшенному экранированию и более высокой пропускной способности. Cat6 включает в себя физический разделитель, называемый «сплайном», между четырьмя парами для уменьшения перекрестных помех и экранирование фольгой для уменьшения электромагнитных помех. Кабели Cat6 обратно совместимы со стандартом Cat5/5e. Представлен в 2009 г., Cat6a — это «расширенный» кабель категории 6 с полосой пропускания до 500 МГц.

Cat7

Спецификация Cat7 является частным стандартом, разработанным консорциумом компаний и не одобренным IEEE или TIA/EIA. Несмотря на то, что рабочие характеристики кабелей Cat7 в значительной степени схожи с кабелями Cat6a, они оснащены запатентованными разъемами GG45 и прочным экранированием. Cat7a (Category 7 Augmented) — это дальнейшее усовершенствование Cat7, обеспечивающее скорость 40 Гбит/с на расстоянии 50 метров и 100 Гбит/с на расстоянии до 15 метров. Запатентованный характер стандартов Cat7 и Cat7a и отсутствие поддержки со стороны IEEE и EIA привели к относительно небольшому количеству установленных стандартов Cat7/Cat7a.

Cat8

Благодаря полосе пропускания до 2 ГГц (2000 МГц) на расстоянии более 30 метров и скорости передачи данных до 40 Гбит/с кабель Cat8 идеально подходит для обмена данными между коммутаторами в сети 25GBase T или 40GBase T. . Его проводники обернуты фольгой, что практически исключает перекрестные помехи и обеспечивает более высокую скорость передачи данных. В результате получается кабель большего сечения, который является довольно жестким, и его может быть трудно установить в ограниченном пространстве. Он по-прежнему использует разъемы RJ45 и обратно совместим с предыдущими стандартами.

Категория	Макс. Скорость передачи данных	Полоса пропускания	Макс. Расстояние	Использование
Категория 1	1 Мбит/с	0,4 МГц		Телефонные и модемные линии
Категория 2	4 Мбит/с	4 МГц		Местный разговор и телефон
Категория 3	10 Мбит/с	16 МГц	100 м (328 футов)	Ethernet 10BaseT
Категория 4	16 Мбит/с	20 МГц	100 м (328 футов)	Кольцо с жетонами
Категория 5	100 Мбит/с	100 МГц	100 м (328 футов)	Ethernet 100BaseT
Категория 5e	1 Гбит/с	100 МГц	100 м (328 футов)	100BaseT Ethernet, жилые дома
Категория 6	1 Гбит/с	250 МГц	100 м (328 футов) 10 Гбит/с на расстоянии 37 м (121 фут)	Gigabit Ethernet, коммерческие здания
Категория 6а	10 Гбит/с	500 МГц	100 м (328 футов)	Gigabit Ethernet в центрах обработки данных и коммерческих зданиях
Категория 7	10 Гбит/с	600 МГц	100 м (328 футов)	Базовая инфраструктура 10 Гбит/с
Категория 7а	10 Гбит/с	1000 МГц	100 м (328 футов) 40 Гбит/с на расстоянии 50 м (164 фута)	Базовая инфраструктура 10 Гбит/с
Категория 8	25 Гбит/с (Cat8. 1) 40 Гбит/с (Cat8.2)	2000 МГц	30 м (98 футов)	Базовая инфраструктура 25 Гбит/с/40 Гбит/с

Какой тип кабеля Ethernet следует приобрести для домашней сети?
Даже при наличии высокоскоростного маршрутизатора WiFi6 ваше подключение к Интернету обычно является узким местом в пропускной способности. В настоящее время самые быстрые интернет-планы, доступные у основных операторов, предлагают скорость загрузки 1 гигабит в секунду (1000 Мбит/с). Если у вас уже есть самый быстрый доступ в Интернет от вашего провайдера, используйте кабель Cat6a. Это даст вам некоторый запас для будущего увеличения скорости. Для скорости загрузки из Интернета до гигабита хорошим выбором будет Cat5e. Вы сэкономите немного денег по сравнению с Cat6a, а более тонкий кабель будет проще установить.

Длина кабеля Ethernet

Чем дальше сигнал должен пройти по кабелю, тем больше он будет ухудшаться (процесс, известный как затухание), пока не достигнет точки, в которой его больше нельзя будет обнаружить или он будет слишком искажен для интерпретации. приемным устройством. Затухание также может быть вызвано шумом из-за электрических токов и радиочастот. Кабели с экранированием для минимизации шума будут надежно работать на больших расстояниях.

Максимальная длина Ethernet-кабеля Cat5e или Cat6 составляет около 295 футов (90 м) плюс до 16 футов (5 м) соединительного кабеля на каждом конце, всего 328 футов или 100 метров. Помимо этого, сигнал начинает ухудшаться, снижая скорость и надежность соединения. Кабель хорошего качества может поддерживать длину более 100 метров, но скорость передачи данных может быть снижена. Более высокие скорости передачи данных также могут быть достигнуты на более коротких расстояниях.

Экранирование кабеля Ethernet

Экранирование кабеля представляет собой слой материала, которым оборачивают провода внутри кабеля для уменьшения помех и улучшения качества сигнала. Экранирование помогает предотвратить влияние внешних электромагнитных помех (EMI) и радиочастотных помех (RFI) на передачу данных по кабелю.

Экранированные кабели Ethernet могут иметь два типа экранирования:

• Экранирование проводника защищает каждую витую пару с помощью алюминиевой фольги или плетеных жил
• Кабельный экран обертывает все витые пары алюминиевой фольгой или плетеными жилами

Типы экранирования кабелей

Неэкранированная витая пара (UTP)

Экранированная витая пара (STP)

Фольгированная витая пара (FTP)

Внешний экран из фольги/неэкранированная витая пара (F/UTP)

Внешний экран из оплетки/неэкранированная витая пара (S/UTP)

Внешний плетеный экран/витая пара с плетеным экраном (S/STP)

Коммутационные шнуры Ethernet и типы разъемов

Концевая заделка

Кабели Ethernet, состоящие из четырех витых пар, заканчиваются 8-контактным разъемом RJ45. В старых телефонных кабелях на основе двух витых пар обычно используются разъемы RJ11.

Термины 8p8c (восьмипозиционный, восьмиконтактный) и RJ45 часто используются взаимозаменяемо, но на самом деле 8p8c относится к категории разъемов, одним из которых является RJ45. Современный разъем Ethernet RJ45 является наиболее распространенным примером разъема 8p8c.

GG45 (GigaGate 45) или ARJ45 (расширенный RJ45) — это разъем, изначально разработанный французской кабельной компанией Nexans для использования с кабелем Cat7. Разъемы GG45 имеют в общей сложности 12 контактов, 8 из которых обеспечивают обратную совместимость с Cat6, а дополнительные 4 контакта обеспечивают поддержку частот до 600 МГц.

Кодированные разъемы M12 используются в кабелях Ethernet, предназначенных для промышленного применения. Эти кабели часто подвергаются вибрации, экстремальным температурам и влаге. Резьбовые соединители предназначены для обеспечения водонепроницаемого и надежного соединения.

Почему разъем кабеля Ethernet называется RJ45?
«RJ» означает зарегистрированный разъем и относится к стандартному физическому сетевому интерфейсу. «45» просто относится к номеру интерфейса в стандартной спецификации.

Типы разъемов

Литые разъемы неразъемно прикрепляются к кабелю с помощью производственного процесса, называемого литьем поверх. Разъем и кабель покрыты термопластичным или силиконовым материалом, образующим единую цельную часть, называемую чехлом, что делает кабель более прочным и способным выдерживать большое количество циклов вставки.

Коннекторы без зазубрин имеют модифицированный кожух, защищающий замок коннектора от случайного отщелкивания. Кабели Snagless обычно используются в ситуациях, когда кабель часто подключается и отключается, например, при сетевом подключении ноутбука к стене.

Типы кабелей

Тонкие и сверхтонкие кабели Кабели
Slim и Ultra-Slim имеют диаметр, который обычно на 30–50 % меньше, чем у стандартного кабеля Cat6. Четырехпарный многожильный кабель, изготовленный из медной проволоки малого сечения, увеличивает поток воздуха в переполненных стойках с оборудованием, что помогает компонентам охлаждаться и обеспечивать их правильную работу. Узкая конструкция также делает кабель легче и упрощает его прокладку в стойках с высокой плотностью размещения, кабельных лотках и воздуховодах.

Плоские кабели
Плоские кабели , хотя и не являются распространенным выбором, обладают некоторыми уникальными характеристиками, которые делают их полезными в определенных приложениях. Плоские кабели обладают хорошей теплоотдачей и более равномерно распределяют физические нагрузки на кабель. Они также изгибаются только через широкие стороны, тогда как обычный круглый кабель изгибается во всех направлениях.

Плоский кабель — хороший выбор, если вам нужно носить соединительный кабель Ethernet в сумке для ноутбука. Он прочный, легкий и не будет легко запутываться. Его плоская форма делает его идеальным для прокладки кабеля под ковром и за плинтусом.

Кабели со сплошным сердечником Сетевые кабели
доступны в форматах многожильных проводов , и , сплошных проводов . Как следует из названия, в кабеле с одножильным сердечником используется один сплошной медный провод для каждого проводника, поэтому в 4-парном кабеле будет всего 8 одножильных медных проводов. Одножильный кабель легко продавливается, что делает его идеальным для структурированной проводки.

В ситуациях, когда кабель постоянно сгибается или подключается и отсоединяется, выбирайте многожильный кабель. Для горизонтальных кабельных трасс, не подверженных повторяющимся движениям, или для питания через Ethernet (PoE) и наружных приложений используйте кабель с одножильным сердечником.

Бронированный кабель
Внешняя оболочка армированного кабеля изготовлена ​​из термопластичного полиуретана (ТПУ), известного своей прочностью, гибкостью (даже при низких температурах) и устойчивостью к порезам/истиранию. Бронированный кабель рекомендуется для наружного применения и в любом месте, где кабель потенциально может быть раздавлен или порезан.

Что такое перекрестный кабель?
В разъемах RJ45 используются два стандарта проводки, называемые T568A и T568B. Разница заключается в назначении контактов для зеленой и оранжевой пар. Выводы T568A используются чаще всего, но любой из них будет работать, если оба конца кабеля подключены одинаково. Правительство США требует использования стандарта T568A для сетей, устанавливаемых по федеральному контракту.

Подключение 8-контактных модульных разъемов RJ45: схемы подключения T568A и T568B

Кабели с проводкой T568A на одном конце и T568B на другом называются перекрестными кабелями. Вы можете определить перекрестный кабель, сравнив порядок проводов на каждом конце. Если провода одинаковы на каждом конце (независимо от того, какая конфигурация контактов используется), это «прямой» кабель. Если они разные, то это перекрестный кабель.

В настоящее время большинство коммутаторов и маршрутизаторов Ethernet имеют функцию, называемую автоматическим MDIX, которая может определить, какой тип порта или кабеля ( перекрестный или прямой ) и поменяйте местами контакты передачи и приема соответственно, устраняя необходимость в перекрестной проводке.

Калибр

Одним из факторов, ограничивающих длину и скорость передачи данных кабеля Ethernet, является размер его проводников. Электрический ток встречает большее сопротивление при передаче по более тонкому проводу. Чем больше проводник, тем легче электронам проходить через него, что приводит к меньшему сопротивлению, меньшим потерям сигнала и большему расстоянию передачи.

Диаметр или сечение проводника кабеля относится к стандартным размерам American Wire Gauge (AWG). Например, одножильный проводник 24 AWG имеет диаметр 0,0201 дюйма. Проводник 28 AWG имеет диаметр 0,0126 дюйма, что почти вдвое меньше. Правильно, чем меньше калибр AWG, тем больше диаметр проводника.

Сечение проводника влияет на характеристики кабеля, но обычно не является самым важным фактором. Экранирование и скорость скручивания больше влияют на мощность и качество сигнала.

Скорость скручивания

Вы когда-нибудь задумывались, почему в кабеле Ethernet используются витые пары проводов? Первые телефонные линии были подвержены помехам от электрических проводов, которые часто находились на одних и тех же опорах. Инженеры обнаружили, что, меняя положение телефонных проводов через каждые несколько полюсов (т. е. левая линия стала правой, а правая — левой), можно уменьшить искажения. Этот метод перестановки проволоки был первым применением скручивания, хотя и с очень слабой скоростью скручивания около шести витков на милю.

В 1881 году шотландец и соучредитель AT&T Александр Грэм Белл использовали ту же технику для создания первой витой пары. На рубеже 20-го века витая пара широко использовалась для передачи сигналов по голосовым телефонным линиям.

В настоящее время скрученные пары проводников являются распространенным способом минимизировать помехи и перекрестные помехи, а также улучшить характеристики кабеля. Скорость скручивания или «шаг» обычно измеряется как количество скручиваний на дюйм или сантиметр.

Скорость скручивания не указана в кабельных стандартах категории IEEE или TIA и остается на усмотрение производителя. Cat5e обычно имеет скорость крутки 4-5 витков на дюйм, тогда как кабели Cat6 имеют скорость крутки 5 или более витков на дюйм. Чтобы еще больше уменьшить перекрестные помехи, не все пары проводников в кабеле будут иметь одинаковую скорость скручивания.

Характеристики оболочки

Оболочки защищают жилы кабеля от физических повреждений, влаги и ультрафиолетового излучения. При прокладке кабеля в стенах, потолках и под полом важно использовать кабели, отвечающие требованиям местных норм (обычно основанных на Национальном электротехническом кодексе NFPA). Три основных номинала для обоих типов кабелей: общего назначения, стояка и для нагнетания.

Класс защиты	Бешрайбунг	Обращение	Допустимая замена
КМ/КМГ	Средства связи общего назначения	Соединительные кабели. Кабельные трассы внутри помещения. Не для использования в стояках и пленумах.	CMR, CMP
Подступенок (CMR)	Коммуникации, Стояк Стояк представляет собой вертикальное пространство, обычно внутри стен и между этажами.	Установка в стене Может потребоваться из-за страховых или договорных условий	СМР
Пленум (CMP)	Коммуникации, пленум Пленум — это пространство над и под этажами, обычно занимаемое воздуховодами отопления и кондиционирования воздуха.	Воздуховоды и камеры над и под этажами. Может потребоваться из-за страховых или договорных условий.
Наружный (CMX)	Outdoor LDPE (полиэтилен низкой плотности)	Внешний монтаж. Закопаны или подверглись воздействию влаги или УФ-излучения. Длина кабеля до 50 футов.

Специальные приложения

Power over Ethernet (PoE)

PoE позволяет передавать питание и данные по одному кабелю с твердой жилой. Это делает его идеальным для сетевых IP-устройств, таких как камеры видеонаблюдения, считыватели контроля доступа, точки беспроводного доступа (WAP), датчики и освещение, которым требуется питание постоянного тока и подключение к сети передачи данных. PoE дает вам возможность устанавливать устройства там, где они вам нужны, не беспокоясь о доступе к сети переменного тока.

Дополнительная литература
Краткий обзор Power over Ethernet (PoE)

Приложения с ограниченной мощностью (LP)

Компания UL разработала сертификат ограниченной мощности для приложений Power over Ethernet (PoE). Обозначение LP, впервые введенное в 2015 году, указывает на то, что кабель был испытан при «разумных сценариях установки в наихудшем случае» и способен выдерживать указанный ток без превышения номинальной температуры кабеля. Обозначение LP особенно важно в приложениях PoE++, где мощность превышает 60 Вт.

N224-01K-BL-LP5

Кабель для наружного применения

Ethernet-кабель CMX для наружного применения водонепроницаем, устойчив к высыханию и растрескиванию при длительном воздействии солнечных лучей. Его также можно закопать в землю без трубопровода. Также рассмотрите кабель и закрытые разъемы с классом защиты IP68.

Пленумные пространства и стояки

Пленум — это пространство над или под помещением, обеспечивающее возврат воздуха в систему отопления, вентиляции и кондиционирования здания. Стояк представляет собой вертикальную шахту между этажами для электропроводки, водопроводных труб и кабелей для передачи голоса или данных. В случае пожара очень важно, чтобы прокладка кабелей в этих местах не способствовала распространению дыма и ядовитых паров.

При выборе кабеля для прокладки через воздуховоды или стояки ищите изделия с рейтингом оболочки CMP (пленум) или CMR (стояк). Эти кабели имеют более высокую степень огнестойкости и выделяют меньше токсичных паров по сравнению с кабелями общего назначения CM или CMG. В США в соответствии с Национальным электротехническим кодексом (NEC) NFPA требуется прокладка кабелей CMP или CMR для нагнетания или стояков, и соответствие может быть договорным или юридическим требованием. Поскольку кабели CMP имеют более высокую огнестойкость, вы можете использовать CMP в стояках, но вы не можете использовать кабель CMR в вентиляционных камерах.

Антибактериальные кабели

Оболочка этих кабелей изготовлена ​​из антибактериального материала, который на 99,9 % эффективен в ингибировании Escherichia coli (E. coli) и Staphylococcus aureus (стафилококк). Эта дополнительная защита делает эти кабели идеальным решением для приложений с частыми контактами и в средах, где бактериальная инфекция вызывает особую озабоченность, например, в медицинских учреждениях, школах, производственных процессах и ресторанах / кухнях.

Выбор кабелей Ethernet

В чем разница между Cat5 и Cat6? Кабели
Cat6 и Cat6a дороже, чем кабели Cat5e, поэтому важно знать, что вы получаете за свои деньги. Для кабелей длиной до 50 футов Cat6 обеспечивает скорость 10 Гбит/с против 1 Гбит/с для Cat5e. Для более длинных пробегов Cat5e и Cat6 должны обеспечивать одинаковую производительность.

Должен ли я перейти с Cat5e на Cat6?
Обновление до Cat6 имеет смысл, если оборудование на обоих концах поддерживает скорость 10 Гбит/с. Например, соединения базовой сети между коммутаторами, маршрутизаторами или мостами выиграют от более высокой пропускной способности.

Стоит ли тратить дополнительные деньги на кабели Cat8?
Cat8 предназначен для связи между коммутаторами в сетях 25G и 40G. В жилых и коммерческих проектах за пределами центра обработки данных лучше использовать кабель Cat6a . Это не только дешевле, но и проще и быстрее в установке.

Можно ли смешивать кабели Cat5 и Cat6 в сети?
Нет проблем с использованием кабелей Cat5e и Cat6 в одной сети, если вы не создаете узкое место. Используйте Cat6 в тех частях вашей сети, где важна быстрая передача данных, например, между коммутатором и маршрутизатором.

Все ли кабели Cat6 одинаковы?
Все кабели хорошего качества, протестированные и сертифицированные производителем для определенной полосы пропускания и скорости передачи данных, практически одинаковы. Экранированный кабель Cat6 и Cat6a обеспечивают лучшую производительность, чем неэкранированный, особенно когда кабели должны быть проложены в непосредственной близости от линий электропередач или крупного электрического оборудования.

Дешевые кабели так же хорошо работают?
Одним словом, нет. Кабели категории изготовлены из цельной или многожильной меди, но некоторые компании продают дешевые версии, изготовленные из алюминия с медным покрытием (CCA), алюминиевого проводника, покрытого медью. Эти кабели дешевле в производстве, но в результате получается более слабый кабель, который также не работает.

Продукты, упомянутые в этой статье

Зачем покупать у Eaton?

Мы знаем, что у вас есть из чего выбирать. На первый взгляд все они могут показаться одинаковыми.
