Обогрев внутри трубы с помощью кабеля
Оглавление
- Саморегулирующиеся кабели для обогрева труб
- Способы монтажа греющего кабеля внутри трубы
- Что из себя представляет ввод кабеля в трубу
- Как выбрать кабель
- Какой кабель для обогрева внутри трубы лучше
Обогрев труб с помощью саморегулирующихся кабелей
Для предотвращения замерзания водопроводных труб зимой используется саморегулирующийся греющий кабель. Такие кабели представляют собой две токоведущие медные жилы между которыми находится специальная полимерная матрица обладающая замечательным свойством: чем ниже ее температура, тем больше она выделяет тепла при протекании через нее электрического тока. Такие кабели, предназначенные для бытового применения, перестают полностью пропускать электрический ток и выделять тепло при температуре около 65 С. А при температурах около 0 градусов по Цельсию эти кабели (в зависимости от характеристики матрицы) выделяют от 10 до 25 Ватт тепла на погонный метр!
Для безопасности и защиты токоведущие жилы и полимерная матрица покрыты экранирующей оплеткой и внешней оболочкой из ПВХ или пищевого фторполимера.
Применение кабеля с эффектом саморегулирования имеет ряд преимуществ:
- Кабель не может перегреться и перегореть, не боится самопересечений.
- Количество тепла, выделяемого кабелем изменяется в зависимости от текущих условий окружающей среды. В тепле кабель потребляет меньше электроэнергии, при остывании трубы кабель начинает греться сильнее.
- Благодаря паралелльной конструкции кабеля сила нагрева каждого участка кабеля зависит от окружающей именно его температуры. Т.е. если один участок 10 Ваттного саморегулирующегося кабеля находится при температуре 3-5 градусов в воде, а другой участок того же кабеля торчит из трубы в теплом помещении, то на первом участке кабель будет греть с мощностью 20 Ватт на погонный метр, а на сухом участке тепловыделение будет значительно ниже (зависит от характеристик кабеля).
Способы монтажа греющего кабеля внтури трубы
Саморегулирующиеся нагревательные кабели можно закрепить снаружи трубы, однако гораздо эффективнее греть трубу изнутри, установив в нее кабель с помощью специального герметичного сальника (муфты).
Установка кабеля для подогрева внутри трубы часто единственный способ монтажа в том случае, когда водопровод уже эксплуатируется. Существует несколько способов установки кабеля в трубу:
Не смотря на то, что на картинке изображен ввод кабеля в трубу под 90, все же не рекомендуется его использовать на практике. Если есть возможность лучше так не делать. Если другой возможности нет, можно сделать и так. Будете вы устанавливать кабель по ходу течения воды или против хода — роли не играет.
Что из себя представляет ввод кабеля в трубу
Узел для ввода кабеля в трубу — это набор обычных сантехнических фитингов, но с одной особенностью: в комплект входит резиновый уплотнитель, через который и заводится кабель. Основаня ценность заключена именнов нем. К сожалению, таких уплотнителей отдельно в продаже найти невозможно. На заметку: основная беда дешевых сальниковых узлов для ввода кабеля в трубу в том, что эта «резинка» стареет, трескается и начинает поддтекать, что вынуждает приобретать новый узел полностью.
Более дорогие сальники лишены этого недостатка.
Некоторые сальники выпускаются универсальными на несколько посадочных диаметров, например на 3/4 и 1 дюйм (на вводной гайке две резьбы). Для монтажа других приходится докупать сантехнические переходники.
Как же выбрать такой кабель?
Выбор кабеля для обогрева внутри трубы зависит от нескольких параметров:
- Диаметр трубы
- Что собираемся греть: техническая вода или питьевая
- Минимально возможная температура окружающей среды в самом холодном участке трубы
- Толщина теплоизоляции
Нужно заметить, что теплоизолировать трубу нужно обязательно! В среднем можно сказать так: для трубы диаметром до 32 мм с минимальной теплоизоляцией 10 мм и температурах до -35 С достаточно будет установленного внутри греющего кабеля удельной мощностью 10 Вт/м. Подробнее о подборе кабеля можно почитать в этой статье: Как выбрать кабель для обогрева трубы.
Какой кабель для обогрева внутри трубы лучше?
Сегодня на рынке очень много предложений, отличающихся по цене в разы при достаточно похожих характеристиках. От чего стоит отталкиваться при выборе производителя:
- Если планируется устанавливать кабель в трубу с питьевой водой, то внешнее покрытие должно быть только из пищевого фторполимера с обязательным наличием санитарно-гигиенического сертификата!
- Наличие в конструкции кабеля экранирующией оплетки с заземлением. Установка электрического кабеля в воду, особенно в металлическую трубу, сопряжена с риском поражения электрическим током. Поэтому подключение кабеля к сети рекомендуется осуществляеть только через розекту с заземлением и через УЗО.
Сейчас предлагается очень много недорогих кабелей (очень часто страной производства указана Южная Корея, хотя обычно это Китай). Будьте крайне внимательны при выборе таких кабелей и вот почему.
Саморегулирующаяся полимерная матрица обладает эффектом старения. С течением времени её теплопризводительность снижается. Чем выше качество материала, используемого при производстве матрицы, тем меньше выражен этот эффект. Качество матрицы в т.н. дешевых «корейских» кабелях таково, что она полностью перестает нагреваться уже на следующий сезон. Это нужно иметь в виду при использовании, чтобы не остаться с замерзшим водопроводом в самый неподходящий момент.
- По электрике
- Про обогрев бытовых труб
- Про строительный обогрев
- Про теплые полы
- Про электрообогреватели
Греющий кабель на трубу для водопровода
Комплект саморегулирующегося греющего кабеля «Обогрев Люкс» для обогрева водопровода снаружи трубы
Технические характеристики
Мощность кабеля: 16 Вт/м, неэкранированный
Максимальная температура нагрева кабеля: 65 град.
С
Применение: обогрев водопровода
Монтаж: снаружи трубы
Напряжение сети: 220 В
Состав комплекта
— нагревательная секция из греющего кабеля 16 Вт/м неэкранированного для обогрева водопровода, соединенного с силовым проводом и вилкой на конце;
— паспорт изделия с отметкой о прохождении заводских испытаний;
— гарантийный талон (гарантия 3 года).
— инструкция по установке;
При эксплуатации водопровода в российских климатических условиях приходится решать проблему его замерзания в зимние месяцы. Вода в трубах, превращаясь в лед, образует пробки, препятствующие нормальной работе водопровода. Расширяясь, лед может повредить трубы. Такой сценарий нужно предотвратить, и один из лучших способов сделать это – купить греющий кабель для водопровода нашей компании.
Существуют разные виды нагревательных кабелей.
Наиболее перспективным считается обогрев кабелем саморегулирующегося типа. У нас можно приобрести готовые комплекты таких кабелей, которые монтажа которых потребуется минимум времени и усилий.
Как устроен и работает саморегулирующийся кабель?
Роль его основы играют две токопроводящих жилы, соединенных полимерной матрицей с добавлением углерода. Участки матрицы, прилегающие к теплым участкам водопроводной трубы, сохраняют высокое сопротивление, прилегающие к холодным – становятся токопроводящими.
При включении саморегулирующего кабеля в сеть по холодным участкам матрицы начинает течь ток. Это приводит к повышению температуры нагревательного кабеля и водопровода. Участок трубы нагревается, сопротивление матрицы повышается, сила тока в ней падает, и потребление электроэнергии снижается.
Несколько причин использовать саморегулирующий греющий кабель
Во-первых, он очень удобен в эксплуатации. При использовании такого греющего кабеля, купить который можно у нас, автоматически поддерживается заданная температура водопровода.
Во-вторых, он безопасен. Ни один участок саморегулирующего кабеля никогда не перегреется: температура всегда будет оставаться в заданном диапазоне без участия человека.
В-третьих, он экономичен. При обогреве труб кабелем электроэнергия расходуется только на холодных участках водопровода. На разогретых участках потребление снижается до минимума, а значит, нести чрезмерные расходы на оплату счетов не придется.
В-четвертых, его очень удобно прокладывать. Мы продаем готовые комплекты, уже оснащенные «холодными концами» для включения в сеть. Все, что нужно сделать – правильно расположить греющий кабель на трубе, надежно зафиксировать его и включить систему в сеть.
В-пятых, вас непременно порадует установленная нами на греющий кабель цена: она вполне доступна.
Нюансы монтажа

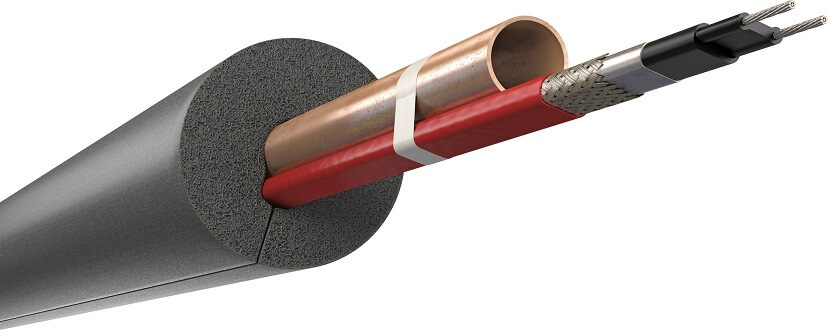

Для организации обогрева водопровода кабель укладывается на наружную поверхность трубы. Как правило, укладка выполняется линейно (вдоль водопровода).
Рассчитать необходимую длину кабеля в этом случае очень просто: она равна длине трубы, которую нужно обогревать.

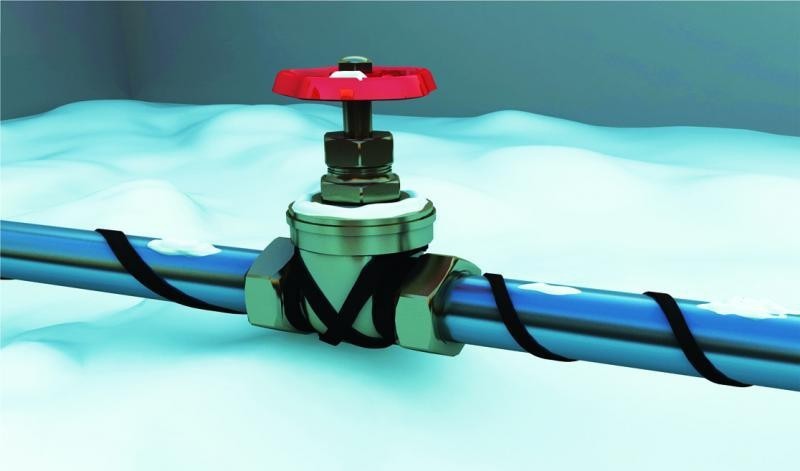

Для повышения эффективности подогрева водопровода можно выполнить спиральную навивку. Кабеля в этом случае потребуется больше, и для расчета необходимой длины нужно будет использовать поправочный коэффициент.
Кабель, разложенный на трубе, надежно фиксируется металлизированной лентой на бутиловой основе или алюминиевым скотчем. Труба укрывается гидро- и теплоизоляционным материалом.
Мы ждем Ваших заказов!
Тепловая пленка для труб | Греющий кабель для труб
Paladin for Pipe — это отмеченная наградами усовершенствованная саморегулирующаяся система нагревательного кабеля, которую можно использовать для эффективной и надежной защиты труб от замерзания. Система Paladin применяется в качестве нагревательной ленты для труб и подходит для установки снаружи как металлических, так и неметаллических труб и имеет допуски как для непосредственного заглубления в землю, так и для влажных мест.
Саморегулирующаяся нагревательная лента Paladin для труб может быть установлена как внутри, так и снаружи помещений. Paladin, будучи очень универсальным нагревательным кабелем, может быть установлен внутри большинства ненапорных, непитьевых труб и стоков. Heat-Line предлагает единственные на рынке внешние нагревательные кабели, сертифицированные cCSAus для использования во влажных условиях.
Предложение Paladin® for Pipe
Особенности
Саморегулирующаяся тепловая пленка Paladin для труб поставляется готовой к работе в виде вставного блока с защитой GFCI с кабелем питания длиной 4 фута (1,2 м) и Заводская обработка по длине делает установку нагревательной ленты простой, быстрой и экономичной. Исключается необходимость в электрике для обеспечения питания на месте и сложных подключений.
Предотвратить замерзание некоторых из наиболее важных водопроводных труб и самотечных стоков не может быть проще. С системой обогрева труб Paladin от Heat-Line вы можете расслабиться, зная, что у вас есть самая передовая, самая долговечная, энергоэффективная и самая безопасная защита труб от замерзания.
Предложение Paladin® для труб
- Подробности
- Приложения
- Особенности и преимущества
- Технические характеристики
- Советы по измерению
- Информация для заказа
- Часто задаваемые вопросы
- Фото
- Видео
- Документы
Paladin имеет сертификат cCSAus на соответствие или превосходство стандартов Северной Америки. Paladin — это единственная известная на рынке теплоизоляционная пленка для труб, имеющая допуски для непосредственного заглубления в землю и влажных мест, что делает ее пригодной для установки в самых разных областях, как никогда раньше.
Греющая лента Paladin для труб использует уникальную и усовершенствованную технологию саморегулирующейся проволоки для обогрева труб. Нагревательная лента Paladin для труб изготовлена по передовой технологии саморегулирующихся нагревательных кабелей. Paladin может эффективно увеличивать тепло- и энергоотдачу на холодных участках по своей длине и одновременно уменьшать тепло- и энерговыделение на теплых участках. Вам никогда не придется беспокоиться о перегреве системы обмотки труб с подогревом Paladin, что может привести к плавлению и пожару из-за технологии саморегулирующейся проволоки нагревателя труб. Paladin — это нагревательная лента для труб, которая дает вам уверенность в надежной защите труб от замерзания без риска. Он стал незаменимым продуктом для сантехников, электриков, домовладельцев, фермеров и управляющих коровниками, чтобы обеспечить безопасную и надежную защиту от замерзания в коровниках и конюшнях.
Для дальнейшего повышения энергоэффективности термопленки Paladin для труб рекомендуется добавить теплоизоляцию и термостат.
Дополнительная теплоизоляция снижает теплопотери, а термостат позволяет регулировать рабочий цикл вашей системы Paladin в зависимости от температуры внешней трубы. Комбинация обоих аксессуаров может повысить энергоэффективность на целых 80%.
Paladin — это система внешнего обогрева, теплоизоляционная пленка для труб, предназначенная для обеспечения надежной защиты от замерзания металлических и неметаллических труб. Примеры включают, но не ограничиваются:
- Существующие водопроводы, подверженные замерзанию
- Водопроводы малого диаметра
- Трубы и шланги большого диаметра
- Все металлические и неметаллические трубы и водостоки
- Канализационные, септические и канализационные трубы
- Большинство металлических и неметаллических резервуаров
Поскольку Paladin также одобрен для использования во влажных помещениях, его также можно использовать внутри помещений, не предназначенных для питья, не находящихся под давлением.
Примеры включают, но не ограничиваются:
- Дренажи и водопропускные трубы
- Водосточные желоба и водосточные трубы
Паладин обеспечивает защиту от замерзания во многих из следующих мест:
- Дома и коттеджи у озера
- Ферма, сельское хозяйство
- Коммерческий, промышленный
- Строительные площадки
- Лагеря и дома на колесах
- Горнодобывающая промышленность и разведка
- И многое другое
Поскольку Paladin является высококачественным продуктом, он устанавливается иначе, чем традиционные изделия с нагревательной лентой. Другие нагревательные ленты и изделия из хозяйственных магазинов должны быть намотаны вокруг труб или свернуты по спирали, чтобы передать достаточное количество тепла неизолированным трубам, что делает их очень высокими по энергопотреблению. В Paladin термопленка для труб просто наносится на трубу за один проход в большинстве случаев; уменьшение общей длины изделия на целых 60%.
(см. Советы по измерению).
В сочетании с теплоизоляцией и термостатом количество необходимого тепла снижается; тем самым обеспечивая большую экономию энергии.
Paladin является наиболее универсальным продуктом Heat-Line, поэтому его можно использовать во многих специализированных областях, включая подогрев почвы в сельском хозяйстве, обогрев металлических и неметаллических резервуаров, подогрев дверцы морозильной камеры и предотвращение образования льда на градирне. . Если вы считаете, что у вас есть специальное или уникальное приложение для Paladin, свяжитесь напрямую с Heat-Line и поговорите с одним из наших знающих специалистов по продуктам.
Характеристики
- Подходит для труб малого и большого диаметра
- Ограниченная гарантия на 5 лет, доступна расширенная гарантия на 10 лет
- Может быть установлен на всех металлических и неметаллических трубах, резервуарах и сосудах
- Обеспечивает надежную защиту от замерзания труб всех диаметров (при правильном измерении и установке)
- Легко и быстро устанавливается на большинство труб без их демонтажа
- Никогда не расплавится и не прогорит водопроводную трубу, даже если она сухая
- Можно накладывать друг на друга, не опасаясь перегрева
- Может быть полностью изолирован для повышения энергоэффективности
- Устройства управления, включая таймеры и термостаты, являются дополнительными.
- Сделано в Северной Америке
- Утверждено прямое захоронение в земле
- Утверждено влажное место
- Самая надежная и энергоэффективная система на рынке
- Доступно с шагом 10 футов (3 м) до максимальной длины 240 футов (73 м), доступны нестандартные длины (для более длинных систем см. серию EXT5R)
- Защита от замыкания на землю включена во все модели Paladin GFC
- Модели Paladin GFC просто подключаются к розетке 120 В или 240 В. Дополнительных электромонтажных работ не требуется (для моделей Paladin по запросу доступен набор шнуров (жесткая проводка) для моделей Paladin)
- Ни один другой продукт не сочетает в себе функции и гибкость Paladin by Heat-Line 9.0020
Сертификаты
- Сертификат cCSAus (Канада и США) LR85446
- Сертифицированное использование в Западной и Южной Канаде
- Установка типа A США
- Одобрено для прямого захоронения и влажных помещений
Электрические характеристики
- Саморегулирующийся/проводящий полимер
- Оболочка из термопластичного эластомера (TPE)
- Системы 120 В — 5 Вт/фут. (15 Вт/м) при 50°F (10°C) максимальная длина 120 футов (37 м)
- Системы 240 В — 5 Вт/фут. (15 Вт/м) при 50°F (10°C) максимальная длина 240 футов (73 м)
- Модели GFC на 120 В — кабель питания 4 фута (1,2 м) с вставным устройством прерывателя цепи замыкания на землю на 27 мА
- Модели GFC на 240 В — кабель питания длиной 6 футов (1,8 м) с подключаемым устройством прерывателя цепи замыкания на землю на 27 мА
- Модели CS — 6 футов (1,8 м), шнур питания 12–14 AWG SJEOOW для прямого проводного подключения, УЗО должно быть установлено на месте
(15 Вт/м) при 50°F (10°C) максимальная длина 120 футов (37 м)Прочие характеристики
- Разработаны для всех металлических и неметаллических трубопроводов всех размеров
- Номинальная толщина нагревательного кабеля Paladin 0,25 дюйма (6,4 мм) / ширина 0,425 дюйма (10,8 мм)
- Утверждено прямое захоронение в земле и влажное расположение
- Подходит для воздействия температур до 150 °F (65 °C)
- Сделано в Северной Америке
- Для более длинных систем до 540 футов (282 м) см. серию EXT5R
серию EXT5RРекомендации по измерению для Paladin для труб
Всегда измеряйте перед заказом, не предполагайте и не оценивайте требуемую длину.
— Паладин для труб представляет собой передовую наружную саморегулирующуюся нагревательную систему, готовую на заводе и поставляемую в готовом виде, до определенной длины, указанной во время заказа.
— Системы Paladin for Pipe оцениваются и изготавливаются стандартной длины с шагом 10 футов (3 м) до 120 футов (36,5 м) при 120 В и с шагом 10 футов (3 м) от 10 футов до 240 футов (3 м – 73 м) в 240 вольт.
Важные примечания
— Систему Paladin нельзя удлинить. Если требуется более длинная система, необходимо либо приобрести отдельный нагревательный кабель, чтобы компенсировать разницу, либо полностью новую систему соответствующей длины.
— Систему Paladin нельзя укоротить на месте. Если требуется более короткая система, ее можно сделать петлей на конце или накрутить на трубу по спирали.
В отличие от традиционной системы нагревательных лент, саморегулирующаяся система нагревательных кабелей Paladin безопасно перекрывается.
-Учитывая, что системы Paladin for Pipe поставляются с шагом 10 футов (3 м), целесообразно всегда округлять до ближайшей стандартной длины. Например, если требуется система нагревательного кабеля длиной 18 футов (5,5 м), округлите ее до 20 футов (6 м).
Внешнее применение
— При измерении длины, необходимой для системы проводов нагревателя внешней трубы, необходимо убедиться, что заказанная длина является точной или больше, чем требуется. Удлинить изделие Paladin for Pipe на месте невозможно.
-Для достижения наилучших результатов при расчете требуемой длины Paladin for Pipe вам необходимо собрать следующую информацию:
- Тип трубы/дренажа/материал (ПВХ, медь, PEX, ABS, железная труба, оцинкованная и др.)
- Диаметр трубы/дренажа
- Длина трубы/дренажа
- Количество клапанов и/или патрубков по длине трубы
- Тип и толщина изоляции, если применимо (Heat-Line может порекомендовать варианты изоляции)
- Самая низкая температура наружного воздуха
- Находится ли труба или водосток под землей или над землей
— Определение длины обогревателя Paladin, необходимого для обычного внешнего обогрева металлических и неметаллических труб, не может быть проще, поскольку диаметр большинства труб составляет 2 дюйма (51 мм) или меньше.
требуется только один (прямой) след Паладина по длине трубы.
— Для отрезков трубы с патрубками и/или клапанами вам потребуется добавить не менее 0,75 м (2,5 фута) дополнительной проволоки для обогрева труб на каждый клапан и/или патрубок.
— Для специальных применений и труб диаметром более 2 дюймов (51 мм) свяжитесь с Heat-Line и поговорите со специалистом по применению, чтобы определить точные требования.
Внутреннее применение
— Хотя система обогрева труб Paladin предназначена для наружного обогрева металлических и неметаллических труб малого и большого диаметра, она также может быть установлена в канализации грунтовых вод с гравитационной подачей, учитывая ее влажное расположение. одобрение.
– Определение длины провода для обогрева труб Paladin, необходимого для внутреннего обогрева металлических и неметаллических водостоков, не может быть проще, поскольку цель состоит в том, чтобы создать путь или канал для талой воды в более крупном водостоке.
— Обычная одинарная (прямая) внутренняя длина Paladin — это все, что обычно требуется в стоке. В тех случаях, когда выход дренажа открыт, Heat-Line рекомендует удвоить или проложить двойную трассу на последних 2–5 футах (0,6–1,5 м) дренажа.
Paladin считается складируемым товаром с наиболее распространенными длинами, доступными для отправки. Для индивидуальных заказов или заказов, которых нет в наличии, Paladin обычно может быть отправлен в течение 1-3 дней с момента заказа. Уточняйте актуальное наличие и сроки выполнения по телефону.
Входит в состав системы Paladin:
- Комплект саморегулирующихся нагревательных кабелей заданной длины
- м со съемным устройством прерывания цепи замыкания на землю на 27 мА
- Модели GFC 240 В : кабель питания длиной 6 футов (1,8 м) со съемным устройством прерывателя цепи замыкания на землю на 27 мА
- Модели CS : 6 футов (1,8 м), 12–14 AWG Шнур питания SJEOOW для прямого проводного соединения, GFCI должен быть установлен на месте
- Кол-во 2, 6 дюймов (15 см) полиэтиленовых ограждений кабеля
- 8,5 дюйма (21,5 см) Кабельные галстуки
- 5 -летняя ограниченная гарантия
- Чистая, краткая установка и вспомогательная документация
Брошюра Paladin
Каталог Паладин
Руководство Паладина
Концепция нагревателя почвы
Набор шнуров (CS) и защита от замыкания на землю (GFC) Варианты источников питания
PALADIN на трубе дренажного насоса
Концепция пролета моста
Концепция полиэтиленовых резервуаров
PALADIN для гравитационных дренажей с защитой от замерзания
0318GFA-STAT
120/240V hardwire thermostat with GFCI (CS)
120/240V hardwire timer (CS)
-FOILНомера деталей
– 90 В чем разница между сериями Q-R и Paladin?
A – механических и/или физических различий между группами продуктов серий Paladin и EXT-R нет. Однако система Paladin имеет дополнительное сертификационное обозначение, которого нет у EXT-R, что делает продукт Paladin сертифицированным для использования в системах защиты от обледенения крыш и водосточных желобов.
В. Безопасно ли использовать Paladin на пластиковых трубах?
А – Да. Система Paladin одобрена для использования на всех металлических и неметаллических трубах.
Передовая технология саморегулирования, используемая в продукте Paladin, делает его безопасным для пластиковых труб даже в сухом состоянии, так как он никогда не перегреется и не повредит трубы.
В – Можно ли похоронить Паладина?
А – Да. Система Paladin (наряду с EXT-R и EXT-T) сертифицирована как для прямого захоронения, так и для влажных помещений, что делает нагревательный кабель и запатентованную концевую заделку полностью безопасной для закапывания.
В. Можно ли использовать Paladin только для трассировки труб снаружи?
A – Нет. Paladin изначально предназначался для установки снаружи труб, однако из-за специального допуска к влажным условиям его можно размещать внутри не находящихся под давлением непитьевых труб, таких как водостоки.
В. Нужно ли закручивать систему Paladin вокруг трубы или просто бежать прямо вдоль трубы?
A – Поскольку Paladin обладает исключительными свойствами теплопередачи, его можно просто провести прямо по трубе без необходимости делать шаг или спираль нагревателя.
Эта уникальная способность означает, что общая длина нагревательного кабеля значительно сокращается, что снижает общие эксплуатационные расходы.
В – Паладин поставляется с термостатом?
A – Термостат не входит в комплект изделия Paladin, поскольку он не требуется для правильной и безопасной работы; однако термостат можно приобрести в качестве дополнительного аксессуара. В зависимости от применения системы или там, где предпочтительна автоматическая работа, термостат может использоваться для включения и выключения системы для экономии энергии или для включения рабочего цикла системы. В сочетании с изоляционными термостатами можно существенно повысить энергоэффективность.
В – Могу ли я (домовладелец) установить Paladin?
A – Компания Heat-Line предоставляет точные и простые инструкции по установке для всех наших продуктов, а также предлагает лучшую на рынке техническую поддержку. В результате домовладельцы могут установить большинство систем Heat-Line, включая Paladin; тем не менее, Heat-Line обычно рекомендует, чтобы процесс установки выполнял квалифицированный специалист.
В – Что мне делать, если у меня есть дополнительный нагревательный кабель Paladin?
A – Если у вас есть дополнительный нагреватель, вы можете закольцевать излишки обратно по трубе или сосредоточить больше нагревательного кабеля на более открытых участках трубы. При необходимости нагревательный кабель можно безопасно перекрывать, так как он саморегулирующийся и не перегревается.
В – Блок отключается, когда он не нужен?
A – Нет. Саморегулирующиеся нагревательные кабельные системы Paladin увеличивают тепловую мощность при охлаждении, но, что более важно, снижают тепловую мощность при нагреве. В результате продукты марки Heat-Line очень энергоэффективны в эксплуатации, но не полностью отключаются, поскольку могут простаивать только до минимальной величины. Чтобы полностью отключить систему, ее необходимо отключить или установить с термостатом. Системы марки Heat-Line следует отключать от сети или выключать, когда они не требуются (в летние месяцы), и проверять их каждый год перед использованием.
В. Потребляет ли система на 240 вольт меньше энергии, чем система на 120 вольт?
A – Нет – Энергоэффективность не имеет отношения к назначенному напряжению. Мы платим за энергию в ваттах, а не в вольтах. Несколько лет назад термин «более эффективный» применялся к системам на 240 вольт, потому что вы можете увеличить нагрузку или силу тока в цепи на 240 вольт. К сожалению, термин «более эффективный» каким-то образом был неверно истолкован как означающий более энергоэффективный, что не так.
В – При отключении питания нужно ли перезагружать устройство?
A. Продукты Heat-Line, включая Paladin, предназначены для повторного включения сразу после подачи питания на устройство. После повторного включения система Paladin имеет возможность увеличить свою мощность, чтобы немедленно начать размораживание любого участка трубы, который замерз или был близок к замерзанию во время отключения электроэнергии. Во многих случаях размораживание трубы может занять всего час или меньше.
В – Сколько энергии потребляет Паладин?
A – Во всех системах марки Heat-Line, включая Paladin, используется передовая технология саморегулирующихся нагревательных кабелей Heat-Line, которая обеспечивает подачу энергии и тепла в холодные участки трубы и снижает выход энергии и тепла в теплые участки. . Несмотря на то, что общее количество потребляемой энергии зависит от множества факторов, вы можете быть уверены, что устанавливаете самую энергоэффективную систему нагревательного кабеля. Если вы хотите еще больше снизить потребление энергии, вы можете рассмотреть вопрос о добавлении термостата, таймера или другого устройства управления.
В- Существует ли максимальная длина нагревательных кабелей Paladin?
А – Да. Максимальная длина цепи Paladin, разрешенная для сети 120 В, составляет 120 футов (37 м) и или 240 футов (73 м) для сети 240 В. Для приложений, требующих большей длины, см. EXT-R.
В – Паладин какой длины мне нужен?
A – Требуемая длина нагревательного кабеля Paladin может изменяться в зависимости от применения, так как это зависит от типа и размера трубы, количества изоляции, нанесенной на трубу после установки Paladin, и минимального наружного температура окружающей среды.
В большинстве случаев диаметры труб равны или меньше 2 дюймов. (51 мм) требуется только один проход Paladin для надлежащей защиты в холодном климате до -40 ° F (-40 ° C) при надлежащей изоляции. Когда у вас будет собрана необходимая информация, включая тип трубы (металлическая или неметаллическая), диаметр трубы, длина трубы, минимальная температура наружного воздуха, количество клапанов или внешних патрубков и потенциальная толщина изоляции, вы можете использовать таблицу выбора длины Paladin или связаться с Heat -Линия напрямую, чтобы поговорить со специалистом по продукту.
В – Можно ли укоротить Паладина, если он слишком длинный?
A – Нет. Система Paladin, производимая Heat-Line, представляет собой предварительно собранную усовершенствованную саморегулирующуюся систему нагревательного кабеля с заводской заделкой, которая не предназначена для заделки в полевых условиях или подгонки по длине. Если у вас есть дополнительный нагреватель, вы можете закольцевать излишки обратно в трубу или сосредоточить больше нагревательного кабеля в более открытых участках трубы.
В – Моя система Паладина слишком короткая; Могу ли я добавить небольшой раздел в конце? Если нет, что можно сделать?
A – Нет. Система Paladin производства Heat-Line представляет собой предварительно собранную улучшенную саморегулирующуюся систему нагревательного кабеля, которая включает запатентованное концевое уплотнение и эластомерную оболочку нагревательного кабеля, сертифицированную для прямого прокладки в грунте и в местах с повышенной влажностью. Таким образом, система Paladin не может быть объединена в полевых условиях. Если требуется большая длина Paladin, вы можете приобрести один непрерывный продукт соответствующей длины или переместить второй источник питания и установить дополнительную систему Paladin для обеспечения необходимой защиты от замерзания.
В – Могу ли я установить систему Paladin на трубу, проходящую внутри стены?
A – Нет. Не рекомендуется устанавливать систему нагревательного кабеля Paladin за стеной, так как это делает изделие непригодным для эксплуатации и затрудняет его осмотр в случае необходимости осмотра изделия или трубопровода.
В. Какой тип изоляции следует использовать с системой Paladin?
A — Heat-Line рекомендует использовать изоляцию, которая лучше всего подходит для среды, в которой она будет установлена. Обычным типом изоляции, используемой с нагревательными кабелями Paladin, являются огнеупорные водонепроницаемые изоляционные рукава для труб из вспененного пеноматериала. Вы также можете использовать изоляцию из стекловолокна, если она должным образом защищена от атмосферных воздействий в зависимости от окружающей среды.
В – Где можно приобрести нагревательный кабель Paladin?
A – Греющие кабели Paladin производства Heat-Line можно приобрести непосредственно через Heat-Line или у любого из наших дистрибьюторов продукции Heat-Line. Чтобы получить список дистрибьюторов продукции Heat-Line в Канаде и США, свяжитесь с Heat-Line напрямую по бесплатному номеру (800) 584-4944.
В – Будет ли система Paladin работать с постоянным напряжением?
A – Нет.
Система нагревательных кабелей Paladin предназначена для работы только с переменным напряжением. Для приложений 12 В или 24 В постоянного тока см. Компенсатор.
Саморегулирующийся нагревательный кабель CRJ для труб
Кабели
| Модель | Вт/м | Прейскурантная цена/м (до 50 м) | Цена по прейскуранту/м (50 м+) |
| CRJ-10 | 10 | 15 фунтов стерлингов | 14 фунтов стерлингов |
| CRJM-17 | 17 | 16 фунтов стерлингов | 15 фунтов стерлингов |
| CRJ-25 | 25 | 26 фунтов стерлингов | 25 фунтов стерлингов |
| CRJ-40 | 40 | 26 фунтов стерлингов | 25 фунтов стерлингов |
Кабель CRJ подходит для прокладки на пластиковых и металлических трубах
Если вы хотите, чтобы специалисты BN Thermic подобрали для вас систему защиты труб от замерзания, нажмите ниже, чтобы получить доступ к нашей форме запроса.
Просто предоставьте как можно больше информации, и мы ответим вам с подробным предложением.
Форма запроса
Выбор кабеля
| Таблица выбора – Защита труб от замерзания (при минимальной температуре окружающей среды -20°C и изоляции из минеральной ваты). Кабель установлен по прямой линии. | |||
| Внешний диаметр трубы | Толщина изоляции (мм) | ||
| 12 | 25 | 50 | |
| 12 мм (труба ½ дюйма) | КРДЖ-10 | КРДЖ-10 | КРДЖ-10 |
| 25 мм (труба 1 дюйм) | КРДЖ-10 | КРДЖ-10 | КРДЖ-10 |
| 50 мм (труба 2 дюйма) | CRJM-17 | КРДЖ-10 | КРДЖ-10 |
| 75 мм (3-дюймовая труба) | CRJ-25 | CRJM-17 | КРДЖ-10 |
| 100 мм (4-дюймовая труба) | КРДЖ-40 | CRJM-17 | КРДЖ-10 |
| 150 мм (6-дюймовая труба) | —– | CRJ-25 | CRJM-17 |
| 200 мм (8-дюймовая труба) | —– | КРДЖ-40 | CRJM-17 |
Примечание: всегда рекомендуется использовать термостат защиты от замерзания
Таблица выбора — Температурная защита (при минимальной температуре окружающей среды -15°C, трубе из углеродистой стали и изоляции из минеральной ваты). Кабель установлен по прямой линии. | |||
| Внешний диаметр трубы | Температура трубы | Изоляция толщиной 25 мм | Изоляция толщиной 50 мм |
| 25 мм (труба 1 дюйм) | 20°С | CRJ-25 | CRJ-25 |
| 30°С | CRJ-25 | CRJ-25 | |
| 40°С | КРДЖ-40 | CRJ-25 | |
| 50°С | —– | КРДЖ-40 | |
| 50 мм (труба 2 дюйма) | 20°С | CRJ-25 | CRJ-25 |
| 30°С | КРДЖ-40 | CRJ-25 | |
| 40°С | —– | КРДЖ-40 | |
| 50°С | —– | КРДЖ-40 | |
| 75 мм (труба 3 дюйма) | 20°С | CRJ-25 | CRJ-25 |
| 30°С | CRJ-40 | КРДЖ-40 | |
| 40°С | —– | КРДЖ-40 | |
| 100 мм (труба 4 дюйма) | 20°С | КРДЖ-40 | CRJ-25 |
| 30°С | —– | КРДЖ-40 | |
| 40°С | —– | КРДЖ-40 | |
Важные примечания – при выборе кабеля для приложений поддержания температуры
Изменения в параметрах выбора могут повлиять на выбор кабеля.
