Обозначение кабеля: Маркировка кабелей и проводов расшифровка таблица

Содержание

Маркировка проводов и кабелей согласно норм ПУЭ

Правильная маркировка проводов

Правильная маркировка проводов и шнуров позволяет значительно облегчить монтаж и ремонт любых электрических сетей. Ведь правильная маркировка не только облегчит сам процесс монтажа, но и позволит вам или любому другому человеку просто взглянув в распределительную коробку, щиток или на провода, определить их назначение.

Именно для этих целей маркировка проводов должна выполняться согласно единых правил, которые приведены в «Библии» любого электрика – ПУЭ (Правила устройства электроустановок).

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

И единственным послаблением является возможность нанесения обозначения не по всей длине проводника, а только в местах подключения, как представлено на видео.

Цветовая маркировка проводов

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

Обозначение фазных проводов

Итак:

  • Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
  • Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.

Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ вам совсем не обязательно это выяснять. Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения в которой используются два разных фазных проводника.

  • Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
  • Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.

Обозначение нулевых и защитных проводников

  • Если нулевой и защитный проводник объединены, то согласно п.
    1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
  • Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Итак:

  • Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно.
    Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».

Обратите внимание! Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».

  • Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
  • Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.

На фото представлен знак заземления

  • Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
  • А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «­―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Маркировка в сети постоянного тока

Не нормированные варианта обозначения проводов

Но к сожалению маркировка проводов фаза ноль, заземление далеко не всегда выполняется согласно норм ПУЭ. Часто можно встретить и другие обозначения. Особенно часто это касается старых схем, электрооборудования, а также некоторых новых устройств не сертифицированных производителей.

И дабы они не ввели вас в заблуждение давайте рассмотрим наиболее распространенные варианты.

  • Достаточно часто на старых еще советских схемах можно встретить символы «Ф» или «Ф1», «Ф2» и «Ф3». Расшифровка данного обозначения достаточно проста – это обозначает фаза. Причем символ без буквенного обозначения применяется для однофазной сети, а с буквенных для трехфазной.
  • На новых схемах можно встретить обозначение «L» или соответственно «L1», «L2» и «L3». Так зарубежные производители часто обозначают фазу. Что касается цифровых обозначений, то здесь действует то же правило – без цифры для однофазной сети, с цифрами для трехфазной.

Обратите внимание! Для однофазной сети обозначение «Ф» или «L» обозначают не принципиальность четкого соблюдения фаз. То есть вы можете подключить любую фазу. То же касается и трехфазной сети с цифровым обозначением. Если же имеется обозначение «Фа», «Фв», «Фс» или ««Lа», «Lв», «Lс», то соблюдение чередования фаз обязательно.

  • Маркировка проводов в щитах может содержать символ «0». Это обозначение нулевого провода достаточно часто используют по сей день как в схемах, так и в обозначении выводов на оборудовании.

Пример нестандартного обозначения на схемах

  • Для обозначения защитного провода часто используется символ заземления, о котором мы уже говорили выше.
    Обычно его применяют для обозначения места подключения защитного провода выполненных по системе отличной от TN-C-S.
  • Маркировка проводов щитка постоянного тока может содержать символы «L+» и «L―». Данный символы обозначают соответственно положительный и отрицательный проводник и не должны вводить вас в заблуждение.

Вывод

Правильная маркировка проводов по цвету и обозначению способна во многом облегчить не только монтаж, но и последующее обслуживание электроустановок. Тем более что цена выполнения требований по маркировке крайне низка, а требования не так уж сложны к исполнению. Поэтому если вы хотите все сделать «по уму» и облегчить себе же дальнейшую эксплуатацию вашей электрической сети советуем вам соблюдать данные нормы.

Маркировка проводов и кабелей - Electro City

Расшифровка маркировки кабелей и проводов в таблицах, рекомендации по выбору

Одним из главных правил организации проводки является верный выбор кабелей и проводов, которые будут использованы для различных целей – подключения источника и потребителей электроэнергии.

Человеку, впервые столкнувшемуся с выбором кабельной продукции, обозначения, состоящие из нескольких букв и цифр, могут показаться сложными. Проще ткнуть пальцем в понравившийся образец и купить бухту нужной длины. Чаще всего такой выбор оказывается неудачным.

Маркировка или буквенно-цифровое обозначения отражает важнейшие характеристики – диаметр жил и их количество, материал проводника и изоляции, допустимые условия прокладки и эксплуатации, другую информацию. Для использования она имеет первостепенное значение.

Для выбора особое значение имеют несколько показателей.

Виды материалов проводника

В качестве токопроводящей жилы используются металлы с высокой проводимостью, чаще всего, электротехнические алюминий и медь. Производители выпускают и экзотические варианты, использующие монокристаллическую медь, серебро и золото. Однако все они имеют специальное назначение и практического применения для бытовых нужд, как правило, не находят.

В маркировке эл проводов и кабелей, которые выпускаются отечественной промышленностью, материалу жил отводится первое место.

Обозначения алюминиевых проводников начинаются с буквы А, для медных маркировка (за редкими исключениями) не предусмотрена. Если маркировка провода начинается с буквы отличной от А, значит, материал – электротехническая медь.

Распространено мнение, что для качественной проводки медь лучше, чем алюминий. Связывают это с тем, что второй быстро окисляется, имеет меньшую проводимость и менее гибок. Но все эти недостатки для практических нужд не имеют большого значения:

  • Гибкость играет важную роль там, где провод подвергается частым деформациям. Для стационарной электропроводки разница между материалами в этом отношении невелика. Единственный участок, где стоит использовать исключительно медную проводку– подключение осветительных приборов, поскольку меняются они достаточно часто.
  • Пленкой окислов покрывается только поверхность алюминия. В дальнейшем процесс прекращается и на проводимость влияния не оказывает. Для монтажа в клеммники и зажимные контакты розеток и выключателей можно использовать специальные проводящие пасты, которые разрушают оксидную пленку и гарантируют постоянный надежный контакт.
  • По проводимости алюминий уступает меди не более 20%, что легко компенсируется незначительным увеличением диаметра провода при покупке.

При этом для кабельной продукции из обоих материалов установлены абсолютно одинаковые сроки службы, а цена на алюминиевые образцы оказывается ниже почти в 3 раза.

Количество жил и диаметр (сечение)

В маркировке монтажных электро проводов этот параметр отображается набором цифр. Первая цифра означает количество жил. Следующие – площадь сечения одного проводника.

Если в обозначениях присутствует надпись 3х1,5, значит, кабель – трехжильный

, с сечением каждой (без учета изоляции) 1,5 кв. мм. Для проводников прямоугольной (плоской) формы указываются линейные размеры (длина и ширина), хотя для широкого частного потребителя такие предлагаются достаточно редко.

Каждая жила может быть выполнена в виде одиночного проводника, или множества более тонких в общей изоляции. Во втором случае указывается их суммарная площадь.

Для некоторых проводов, в частности, большинства одножильных и множества двухжильных, к примеру, используемых при производстве электрических шнуров для бытовой техники, количество жил может не указываться. В этом случае в маркировке присутствует только площадь (или диаметр).

Диаметр (площадь сечения) – важнейшая характеристика. Она определяет, прежде всего, нагрузка какой мощности может быть подключена, допустимую силу тока при длительной эксплуатации и его ударного (максимального в случае аварийной ситуации) значения. Ограничение связано с нагревом материала при протекании по нему электрического тока.

Если приведенные в нормативных документах требования не выполняются, при длительном использовании возможен перегрев, разрушение изоляции, возникновение пожара.

Верный расчет

Для правильного определения необходимой площади существуют определенные методики.

Для удобства использования результаты выполненных по ним расчетов сведены в таблицы, которые приводятся в различных справочниках и нормативных документах.

Ниже представлены некоторые из них, по которым можно выбрать кабельную продукцию в пластиковой или резиновой изоляции для работы в однофазной и трехфазной сети.

Далее мы рассмотрим таблицы с расшифровкой маркировки электрических силовых медных и алюминиевых кабелей и проводов для электропроводки.

Допустимая нагрузка для медных проводов при открытой (колонки 3-5) и скрытой (колонки 6-8) проводке:

Допустимая нагрузка для алюминиевых проводов при открытой (колонки 3-5) и скрытой (колонки 6-8) проводке:

Для использования данных достаточно определить суммарную мощность всех потребителей, которые планируется подключить к участку проводки и выбрать необходимый диаметр или площадь сечения.

В некоторых случаях диаметр провода можно определить и «на глазок». Опытные электрики принимают допустимую плотность тока равной 10 А/кв.мм. Это значит, что проводник сечением в 1 кв.мм пропустит ток в 10 А (при этом они говорят о достаточном запасе по нагреву). Получив необходимую площадь, ее умножают на 4 и делят на число pi(3.1415) для расчета диаметра.

Однако эта зависимость хорошо работает только, если полученная площадь не превышает 6 кв.мм. В противном случае токовые нагрузки окажутся чрезмерными, что может привести к авариям.

Следует учитывать, что при прокладке проводов в рядах или жгутах (групповая проводка), а также под действием температуры окружающей среды тепловые нагрузки на них могут увеличиться. Поэтому выбор сечения необходимо производить с запасом. В практике 30%-50% увеличение результатов расчета позволяет избежать любых неприятностей.

Покрытие изоляции и другие характеристики, обозначение по буквам

Изоляция и оболочка играют важную роль. Долговечность, возможность использовать кабельную продукцию в сетях с различным напряжением и в разных условиях эксплуатации зависит, прежде всего, от ее материала.

Характеристики изоляции и оболочки проводов в электрике являются обязательной частью маркировки и содержатся в буквенном обозначении.

Если не учитывать первую букву А в маркировке кабеля, то буквы означают следующее:

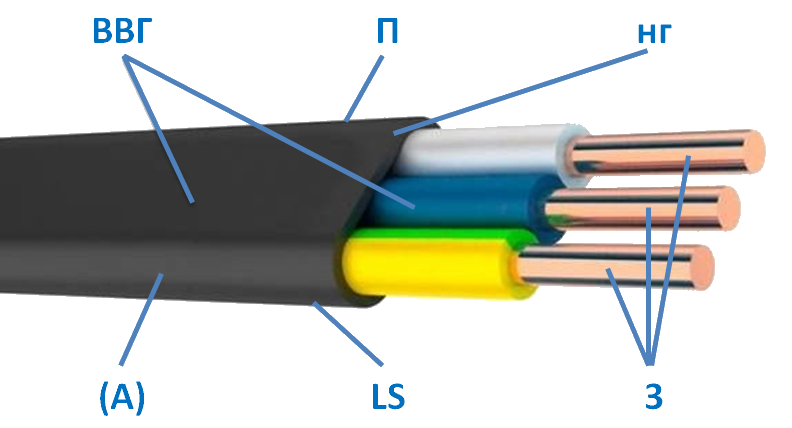

Для примера – несколько расшифровок обозначений кабельной продукции:

  • АВВГнг 3х2.5. Кабель с тремя (3 в начале цифровой группы) алюминиевыми (первая А) жилами, сечение каждой из которых – 2.5 кв.мм (2.5 – вторая группа цифр). Изоляция каждой жилы – ПВХ (вторая В). Защитная оболочка – ПВХ (третья В). Проводники не имеют защитного покрова (Г в конце маркировки). Не поддерживает горение (нг в конце маркировки).
  • ВВГ-П 2х4. Двухжильный (2 –первая цифра в группе) медный (первая буква – не А) кабель, площадь – 4 кв.мм (4 – вторая группа в цифровом обозначении). Изолирован ПВХ (первая В). Защитная оболочка – ПВХ (вторая В). Проводники прямоугольного сечения (П), не имеют защитного покрова (Г в конце).
  • ВВГЭнг-LS 10х0,5 Кабель с десятью (10 в начале) медными (первая – не А) жилами 0.5 кв.мм (0.5 – вторая группа цифр), изолированными ПВХ (первая В). Защитная оболочка – ПВХ (вторая В). Защитный покров отсутствует (Г в конце). Кабель экранированный (Э), не поддерживает горение (нг в конце маркировки), при горении выделят минимальное количество газа (LS).
  • АВБбШп 3х6 Кабель с тремя (3 в начале цифрового обозначения) алюминиевыми (первая А) жилами, сечением 6 кв.мм (6 – вторая группа в цифровом обозначении) без защитного покрова (Г в конце).. Изоляция – ПВХ (вторая В). Кабель бронирован полосами из профилированной стали (Бб) и заключен в защитную оболочку в виде шланга из полиэтилена (Шп).

Узнайте из данного видео, как определить маркировку провода:

Видео о правилах и способах нанесения маркировки на кабель:

Выбор кабельной продукции во многом определяется условиями прокладки. Так для внутренних работ предпочтительнее использовать кабели в полихлорвиниловой изоляции и оболочке из того же материала.

Для внешних подводов лучше подходит образцы резиновой оболочке. Групповая прокладка требует использования негорючих типов продукции. В общественных зданиях особое внимание уделяется уровню выделения дыма и газа.

Важным является наличие экрана и т.д.

Для правильного выбора лучше всего обратиться к справочной информации, широко представленной как в Интернет, так и нормативной литературе. Быстрее и эффективнее – посоветоваться со знающими специалистами или поручить им такую работу.

В заключение предлагаем вам посмотреть интересное видео, как производят электрические провода:

Источник: http://elektrik24.net/provodka/provoda-i-kabeli/rasshifrovka-markirovki.html

Маркировка кабелей: инструкции и таблицы по расшифровке типов проводов. 130 фото примеров кабелей разных конструкций

Определённых правил маркировки электропроводки на территории Российской Федерации – нет. Поэтому все пользуются ГОСТом маркировки кабелей, в котором каждая буква обозначает определенный тип конструкции провода, а также материал.

В маркировке кабелей сначала записывают буквы, которые обозначают материал жил и изоляции, а также насколько провод эластичен и его тип конструкции. Затем идут цифры, которые обозначают количество жил у кабеля и их сечение.

Отмечу, что последнее очень часто не совпадает с маркировкой, поэтому лучше взять электропроводку с небольшим запасом.

Виды проводов

Провода делится на несколько видов: установочные, монтажные, силовые и подвесные. Каждый из данных типов изготавливают либо из алюминия, либо из меди. Также электропроводку можно разделить на кабеля с оболочной и без нее.

Медные провода пользуются большей популярностью, нежели алюминиевые, т.к. они пропускают большие ток и по цене выходит дешевле.

Кабель отличается от проводки наличием оболочки, то есть изоляции. Их также делят на несколько видов, в зависимости от назначения:

  • Контрольные кабеля – передают какой-либо сигнал.
  • Силовые – предназначены для проведения электричества.
  • Радиочастотные – с помощью них налаживают связь. Также используются радиотехническими устройствами.
  • Кабеля для управления – используют в различных автоматических системах.

Выбирать кабель нужно не только по назначению, учитывайте сечение, количество жил, а также материал, из которого они сделаны.

Обратите вниманию на изоляцию – это тоже важно. Узнать все вышеперечисленные параметры можно прочитав маркировку.

Маркировка проводов с помощью букв

Сначала давайте разберемся, как расшифровать буквенную маркировку. Отмечу, что сегодня мы поговорим о расшифровках четырёх выше указанных типах проводов.

Провода подвесного типа:

  • А – кабель из алюминия, без изоляции.
  • АС – провод из алюминия и стали, без изоляции.
  • СИП – кабель самонесущего типа, изолирован.
  • нг – провод не поддерживает горение.

Стандарты маркировки кабелей силового и установочного типа.

Первая буква маркировки обозначает материал жил:

  • Пробел – провод сделан из меди.
  • Л – медный кабель луженного типа.
  • А – провод изготовлен из алюминия.
  • АМ – кабель сделан из алюминия и меди.
  • Н – нихромовый кабель.
  • С – провод стального оцинкованного типа.

Буква под номером два:

  • П – обозначает, что перед вами провод.
  • Ш – сокращение слова шнур.

Третья буква означает, степень гибкости провода:

  • Пробел – обычная гибкость.
  • Г – гибкость повышенна.
  • ОГ — очень высокая гибкость.

Буква номер четыре обозначаете материал, из которого была изготовлена изоляция:

  • Р – оболочка из резины.
  • Н – резина наиритового типа.
  • РН – изоляция из резины, не горит.
  • РМ – резиновая, выдерживает большие минусовые температуры.
  • РТ – резиновая, стойкая к высоким температурам.
  • РИ – оболочка из резины, изоляционно – защитного типа.
  • В – изоляция поливинилохлоридного типа.
  • П – оболочка из полиэтилена.
  • ПЛ – из пленки.
  • Б – бумажного типа.

Буква под номером пять обозначает конструкцию:

  • Э – значит, что у всех жил свой экран, у скрученных жил также общий экран и общий экран поверх всей изоляции.
  • О – кабель находится оплетке или же в обмотке из специальных ниток, которые либо натуральные, либо синтетические.
  • Б – кабель в броне.
  • Т – конструкция с несущим проводом.

Форму кабеля можно узнать, расшифровав букву под номером шесть:

  • Пробел – кабель круглый.
  • П – плоский кабель.
  • С – спиральной формы.

Далее через тире могут идти числа от одного до шести. Они обозначают количество проволок, которые были вплетены в жилу.

Провода монтажного типа маркируются следующим образом:

  • М – кабель монтажного типа.
  • Г – в жиле от двух до шести проволок. В случае отсутствия этой буквы жила – монопроволочная.
  • Ш – изоляция сделана из материала под названием полиамидный шелк.
  • Ц – изоляция изготовлена из пленки.
  • В – изоляция из поливинилхлорида.
  • К – изоляция из капрона.
  • Л – кабель лакированный.
  • С – произведена обмотка и оплетка с помощью стекловолокна.
  • Д – оплетка сделана два раза.
  • О – оплетка при помощи полиамидного шелка.
  • Э – кабель экранизированной конструкции.
  • МЭ – кабель эмалированный.

Цветовая маркировка кабеля

Теперь давайте поговорим о цветовой маркировке кабеля. Вы наверняка не раз видели провода разных цветов. Это делается не просто так, люди монтирующие провода и соединяющие их между собой, всегда знают какой из них за что отвечает.

Отмечу, что каждому цвету оболочки соответствует определенный кабель:

  • Проводка голубого цвета означает нулевой кабель.
  • Проводка черного цвета соответствует – фазному проводу.
  • Провод желто-зеленого цвета – заземляющий.
  • Если в проводе соединины желто-зеленый и голубой цвета – это значить что проводка одновременно нулевая и заземляющая.

А вообще, чтобы лучше понять какой цвет за что отвечает, посмотрите фото маркировки кабелей в интернете, в том числе и цветовую таблицу.

Итак, сегодня вы узнали о двух типах маркировки кабелей. Надеюсь данная статья помогла вам разобратся в сегодняшней теме.

Фото маркировки кабелей

Источник: http://electrikmaster.ru/markirovka-kabelej/

Маркировка проводов и кабелей – что необходимо знать для выбора?

Весь современный мир окутан проводами. В домах, по стенам, на крышах, на фонарях, под землей проложены осветительные, высоковольтные провода.

Шнур утюга, пылесоса, кофеварки, стиральной машины, компьютера, телевизора, холодильника тянется к розетке, чтобы подключить питание.

Высоковольтная линия, через безлюдную тайгу, несет электроэнергию в города от гидроэлектростанций с сибирских рек.

Маркировка кабелей и проводов неопытного покупателя может привести в затруднительное положение. Марки кабелей и проводов указывают определенным образом, чтобы вы могли легко выбирать среди разных видов продукции.

Буквы обозначают: для чего нужен провод, где будет пролегать, из какого металла сделана центральная жила, из чего изоляция, на какую мощность рассчитывается. Чтобы не происходило пожаров, электрический провод или кабель должен быть подобран правильно.

О том, как читать марки проводов, мы расскажем в этой статье.

Какими бывают провода

По проводам сегодня передают телефонные звонки, всевозможную информацию, электроэнергию промышленных размеров и бытовых.

В зависимости от того, какую работу выполняет провод, он отличается разным металлом и диаметром жилы, количеством жил, изоляцией, специальными качествами.

В местах повышенной пожарной опасности, к примеру, прокладывают кабеля или шнуры с изоляцией, которая плохо горит. Все эти нюансы имеют определенное обозначение в виде букв и цифр, указанных на изоляции электрических проводов.

Расшифровка маркировки проводов – это краткое перечисление технических характеристик изделия. Каждая буква маркировки указывает:

  • металл, из которого сделаны центральные жилы, непосредственно пропускающие электрический ток;
  • место применения данного изделия;
  • материал изоляции и общих оболочек, дополнительной защиты;
  • степень гибкости, устойчивость от возгорания, способность само-затухания, низкое выделение дыма, не поддержание горения;
  • вид конструкции, количество жил;
  • общую площадь сечения проволок, жилы;
  • оптимальное напряжение, которое способно выдержать изделие, в рабочем режиме.

Группы изделий

Для электропроводки сегодня используют кабеля, обычные провода и бытовые шнуры. Это три главные группы, на которые условно можно разделить электротехнические изделия.

В зависимости от предназначения они изготавливаются с разным числом жил и сечением электропроводящей сердцевины, по-разному изолируются.

К примеру, если вы решили установить фонтан в дачном пруду, кабель, проложенный под водой, должен быть заизолирован особым образом.

Провод

Одна или немного проволок без изоляции, или с тонкой изолирующей пленкой, называются проводом. Некоторые специалисты их просто называют жилой. Изоляция провода обычно легкая, не металлическая. Это лак, поливинилхлорид. Изолированная лаком жила используется для обмотки трансформаторов, моторов.

Двужильный провод с ПВХ изоляцией прокладывают при монтаже домашней электропроводки в многоквартирных зданиях, на даче, в деревянных строениях, загородных коттеджах.

Провода выпускают в основном с медной и алюминиевой сердцевиной. Хотя встречаются жилы из стали и других дорогих сплавов. Провод с медными сердцевинами дороже алюминиевых, но способен пропускать ток более высоких значений.

Это обеспечивает лучшую пожарную безопасность, потому что провод не нагревается. Что надо учитывать, делая проводку электричества в деревянном строении.

Медные жилы способны испытывать большее число изгибов, не ломаясь, чем алюминиевые.

Хотя алюминиевые провода дешевле, но они более хрупкие, поэтому продаются и используются все реже. Медь и алюминий на открытом воздухе окисляются. Поэтому соединения следует выполнять через клеммы или хорошо изолировать, лудить, покрывать лаком.

Контакты бывают заизолированными и оголенными. Открытый вид используется на троллейбусных проводах. Изолированный провод делают защищенным и без дополнительной защиты, это – слой пластмассы, резины, к примеру, для прокладки в сыром помещении, таком как баня.

Также провода делятся на силовые, монтажные, установочные. Монтажные – медные, прокладывают в электрических щитах. Монтажные провода соединяют детали в разных приборах. Силовые и установочные используют на открытом воздухе и внутри жилья. Изделия, находящиеся под напряжением 220 вольт, называются проводами питания, они проложены в любом доме от розеток до лампочек и бытовой техники.

Кабель

Это изделие из одножильных или многожильных изолированных проводов, покрытое общей оболочкой из пластмассы, резины, винила. Кабель бывает закрыт броней, для защиты от вандалов, об этом указывается в шифре, нанесенном на изоляцию.

Кабель, в свою очередь, бывает:

  • контрольный;
  • силовой;
  • аналоговый;
  • телефонный;
  • радио.

Силовой кабель передает электроэнергию к распределительным щиткам и осветительным приборам, насосам водоснабжения. Его прокладывают на улице, по воздуху и под землей, а также внутри зданий частных и производственных. Такое изделие бывает с алюминиевой жилой и медной. Сегодня чаще используют медный вариант. Изолирующий слой выполняется из резины, винила, разного полиэтилена.

Контрольный кабель способен передать сигнал информации, для управления разными устройствами. Такой кабель тоже бывает медный или алюминиевый.

Аналоговый кабель используют в различных сетях автоматики, обычно это медный провод с защитной оплеткой. Экран из оплетки защищает информационный сигнал от различных наводок.

Шнуры

Шнурами в быту называют двужильные и многожильные провода, которыми подключают электрические приборы, осветительные лампочки к сети питания в 220 в, частотой 50 Гц. Двужильный провод применяется там, где нет необходимости монтировать специальное заземление.

Сегодня шнуры с евро-вилкой включают в сеть холодильники, утюги, фены, микроволновки, стиральные машины, электрочайники, кофеварочные машины. Различные удлинители тоже конструируют из шнуров, способных выдержать большую нагрузку от нескольких бытовых приборов.

Их лучше делать из трех медных жил, гибких и способных проводить высокий ток.

Как расшифровывать маркировку отечественных производителей

Каждый человек, собираясь приобретать провода, кабеля, сталкивается со сложной задачей выбора. Это происходит потому, что маркировка проводов, указанная на изоляции, выглядит как шифр. Зная, что означают те буквы и цифры, которые указаны на изоляции электротехнических изделий, вы с легкостью пойдете в магазин и купите нужное вам изделие.

Рассмотрим примеры маркировки, с расшифровкой, чтобы вы могли купить для электропроводки изделия, отвечающие техническим условиям. Старая проводка сегодня не справляется с подключением нового бытового оборудования.

Силовые кабеля маркируются следующим образом:

  • А – эта буква рассказывает о том, из какого металла сделана токопроводящая жила. Если вы видите букву А на первом месте шифра маркировки, значит несущая ток проволока сделана из алюминия. Когда жила из электротехнической меди – на первом месте не будет никакой буквы;
  • АА – на первых двух позициях информирует покупателя – алюминиевая сердцевина в алюминиевой оболочке;
  • Б – информирует о наличии брони из 2-х стальных пластин с антикоррозийной защитой;
  • Бнг – бронированный, не горит;
  • В – символ может быть указан на первой позиции, он утверждает, что изолирован поливинилхлоридом;
  • В – символ может оказаться на второй позиции, он информирует в этом случае о наличии в кабеле второго слоя из поливинилхлорида;
  • Г – символ может быть указан в конце буквенной части шифра, он сообщает о том, что провод оголенный, без дополнительной защиты;
  • К – буква информирует о том, что броня кабеля выполнена из круглой стальной проволоки. На дачном участке проводку могут погрызть кролики, другие дикие животные, для этого существуют кабеля, покрытые броней;
  • Шв – наличие опрессованного ПВХ шланга на броне;
  • Шп – слой из опрессованного шланга на броне, из полиэтилена;
  • Р – резиновый слой;
  • НР – резина, не горит;
  • Пс – самозатухающий полиэтилен, что важно в опасных для возгорания местах;
  • Пв – полиэтилен вулканизированный;
  • нг – символы, сообщающие о том, что кабель не горит сам и не поддерживает горения в группе;
  • LS – Low Smoke – мало выделяет дым;
  • нг – LS – не горит, не выделяет дыма;
  • FR – повышенная устойчивость от огня, наличие слюдосодержащей пластины;
  • FRLS – мало дымит, устойчив от огня;
  • Ш – иногда встречается такая маркировка, означающая шнур.

Следует отметить, что лишь первая буква А сообщает о металле жилы. Если ее нет в маркировке, значит жила сделана из меди.

Все остальные буквы обозначают материал изоляции, защитных оболочек и их свойства, такие как устойчивость к огню, способность само-затухать, не выделять большой объем ядовитого дыма.

Если такой кабель проложен в группе других, он не поддерживает горение. В шифре маркировки это отмечено маленькими буквами нг.

На контрольный кабель маркировка наносится следующим образом:

  • А – символ, размещенный на первой позиции, утверждает, что жила – алюминиевая, когда А пропущена, проволока медная;
  • В – на второй позиции, без А – на первой, указывает, что изоляция ПВХ;
  • В – на третьей позиции, когда нет А – на второй, говорит о дополнительном слое из ПВХ;
  • П – полиэтилен;
  • Пс – полиэтилен само-затухающий;
  • Г – дополнительной защиты нет;
  • Р – резина.

Все символы, кроме А сообщают о слоях защиты. Там, где высокая сырость и температура, например, в бане, защита нужна из резины, само-затухающего полиэтилена.

Маркировка, характерная для монтажа:

  • М – на первой позиции, обозначает монтажный провод;
  • Г – много проволок, если символа нет, одна проволока;
  • В – ПВХ;
  • ПВ-1, ПВ-3 – слой ПВХ, цифрами 1 и 3 обозначена степень гибкости;
  • ПВС – ПВХ, провод для соединения;
  • ШВВП – шнур плоский, два слоя винила;
  • ПУНП – провод универсал плоский;
  • ПУГНП – провода универсал плоские, высокая гибкость. Прокладывают внутри помещений, для бытового оборудования и уличных фонарей.

Популярные маркировки

Популярный вид кабеля – ВВГ – читается: Винил, Винил, Голый. Если рассмотреть все буквы подробнее, получается:

_ первый символ отсутствует, значит сердцевина сделана из электротехнической меди.

В – изоляция каждой жилы сделана из ПВХ.

В – все жилы окружены еще, общим поливинилхлоридным плотным слоем.

Г – голый, то есть поверх общей оболочки отсутствует броня – противо-вандальная жесткая конструкция.

У кабеля ВВГ бывает от одной до пяти токо-несущих частей. У него может быть нулевая жила или отсутствовать.

Если кабель маркирован ВВГнг, это означает, что этот подвид изделия не поддерживает распространение огня. Это качество важно для мест с повышенной опасностью возгорания.

Более полная маркировка: кабель ВВГнг — 0,66 кВ 3*1,5. Изделие медное, из трех жил, у каждой сечение 1,5 мм2. Каждая в изоляции ПВХ (первый символ В), общая оболочка тоже виниловая (второй символ В), брони нет (буква Г), не поддерживает горения, будучи в группе (буквы нг).

Медный кабель ПВС часто покупают для устройства электропроводки в частных домах, для разного оборудования на даче, подключения к сети любых кухонных приборов и машин.

Маркировка ПВС расшифровывается: провод медный, соединительный, с ПВХ изоляцией. Такой провод изготавливается из 2-5 медных, закрученных, отдельно покрытых ПВХ, жил, с разным сечением (0,5-22 мм2).

Провода на столбах обозначаются так:

  • СИП-1 – самонесущий изолированный сшитым полиэтиленом провод с неизолированным нулем;
  • СИП-2 – нулевая жила изолирована;
  • СИП-4 – изолированные жилы с одинаковым сечением.

Провода NYM – произведены по немецким нормам кабелей Normenleitung, в ПВХ (Y), применяется в монтаже разного назначения. Символы VDE гарантируют бесперебойность работы в помещениях с высокой температурой, пожароопасных местах.

КГ – кабель гибкий производится с медными круглыми жилами, от одной до пяти, с широким разбросом поперечного сечения: от 1 до 185 мм2. Изоляция жил состоит из резины на основе природного каучука (РТИ-1). Общая оболочка – шланговая резина РШТ-2 или РШТМ-2 из синтетического каучука (изопрен, бутадиен).

Иностранные производители

Если в шифре на изоляции вы увидите латинские буквы, значит изделие иностранной фирмы.

Силовые кабеля у них обозначаются так:

  • N – изготавливалось по нормативам союза немецких электриков VDE;
  • Y – по нашему – винил;
  • H – нет опасных включений, таких как галогены;
  • M – проводник для монтажа.

Для контроля:

  • Y – изолировано с применением винила;
  • SL – для контроля;
  • Li – много жил сделан по VDE.

Для монтажа:

  • H – одобренный HAR;
  • N – отвечает нормам страны изготовителя;
  • 05 – максимальное допустимое U = 500 В;
  • 07 – максимально допустимое U = 750 В;
  • V – заизолирован винилом;
  • K – сердцевина хорошо гнется, рекомендуется для монтажных работ.

Иностранная маркировка мало отличается от отечественной, но в ней символы могут располагаться по-другому, будьте внимательны, советуйтесь со специалистами.

Выводы

Если вы решили смонтировать электропроводку в своем доме самостоятельно, сделайте правильный расчет, чтобы нагрузка не превышала допустимую.

Учитывайте, что в будущем вы можете приобрести новый холодильник, стиральную машину-автомат, посудомоечную машину, тостер, пароварку, мультиварку, электрическую духовку и других помощников по дому, с мощным потреблением электроэнергии. Проводку для осветительных ламп допускается сделать из простых двужильных проводов.

Стиральную машину автомат подключать непосредственно от распределительного щита, отдельным кабелем, рассчитанным на высокую силу тока, через устройство запасного отключения, с обязательным заземлением.

Затем определитесь с местом укладки, наметьте путь пролегания, измерив общую длину. Кабель покупайте только у сертифицированных продавцов, учитывая количество фаз, рассчитанное сечение, способ прокладки. В магазин отправляйтесь со штангенциркулем, чтобы уточнить толщину жил и защитных оболочек. Зарубежные производители часто изготавливают жилы с заниженным сечением.

Источник: https://YaElectrik.ru/elektroprovodka/markirovka-provodov-i-kabelej

Маркировка проводов по цвету и буквам – расшифровка

Каждый электрический кабель используется для определенных целей. Чтобы их можно было распознать, применяется специальная система обозначений. Маркировка проводов состоит из определения материала шнура, его изоляции, климатического исполнения и прочих параметров.

Виды обозначений

Маркировка электрических шнуров может быть выполнена по цвету или по буквам (если она делается самостоятельно, то могут использоваться цветные наклейки Partex с надписями). В большинстве случаев, современные производители используют обе методики для более точных указаний назначений.

Фото – пластины Partex

Перед расшифровкой отдельных маркировок, предлагаем определить параметры, по которым классифицируются провода:

  1. Изоляция. Бывают шнуры с изоляцией и без неё (голые). Изолированные, соответственно, называются защищенными и предназначены для установки в местах, где есть вероятность воздействия на них агрессивных внешних факторов (воды, ветра, снега или пыли). В то же время, голые необходимы для обеспечения связью линий электрических передач. Изоляционные материалы могут быть выполнены из бумаги, свинца, резины, пластика и прочих не проводящих ток покрытий;
  2. Материал токоведущей жилы. В электрике используется для материала: алюминий и медь, иногда применяется сочетание этих металлов;
  3. Количество жил. Это очень важный показатель, в зависимости от него жгут может использоваться для передачи тока в силовых цепях, для разводки проводки в квартире или доме, обеспечения работы электродвигателей;
  4. Сечение кабеля. Помогает определить силу постоянного или переменного тока, который может пройти по жилам;
  5. Прочие показатели. Напряжения, мощности и сопротивления – они очень важны для подключения различных приборов, разводки однофазной или трехфазной сети;

Фото – пример связи количества жил и напряжения

Если Вы знаете, какие провода отвечают за нагрузки– то можете не только правильно отремонтировать проводку, но и произвести подключение датчика кислорода в автомобиле или счетчику, завести двигатель при помощи включения замка зажигания и т. д.

Фото – разъемы ATX

Видео: ярлыки на кабели

Расшифровка

В основном, для электропроводки используются буквенные обозначения силовых и монтажных проводов, это очень удобная маркировка, т. к. позволяет сразу определить технические данные кабеля, а не только назначение.

Фото – монтажные шнуры

Согласно ГОСТ 50509-93, порядок обозначений жгутов всегда следующий:

  1. Материал жилы;
  2. Тип провода;
  3. Материал обмоточных изоляций;
  4. Особенности шнура;
  5. Прочие характеристики.

Ниже представлена общая таблица по определению типа и особенностей провода, а также расшифровка его маркировки (по ГОСТ 50509-93 или МЭК 391-72):

Материал жилы Конструкция Изоляция Шнур
А – алюминиевый П – провод С – свинец Б – бронированный
Если буквы нет, значит медный ПП – плоский В или ВР – ПВХ А – асфальтированный
К – контрольный Ф – металлическая Г – силовой или гибкий
М – монтажный Р – резина Т – для трубопроводов и газопроводов
МГ – гибкий монтажный П – полиэтилен К – защищен круглыми кольцами из металла
У – установочный МЭ – эмаль О – в оплетке (окраска специальными покрытиями)
К – капрон

МЭК – международная электрическая кодировка по цветам.

При этом после буквенного обозначения на поверхности шнуров и чертежах (схемах) всегда следуют цифры. Эти числа помогают определить количество жил, сечения провода, показатели сети. Отметим, что по умолчанию, если первое число отсутствует – это значит, что шнур одножильный.

Фото – цветовое обозначение на чертеже

Для использования любого кабеля необходимо знать его климатическое исполнение. Этот показатель находится после всех обозначений. Он важен, если провод будет применяться в сложных условиях: котельной, судовых механизмах, тепловых машин, технологических приспособлений и т. д. Для этого нужно обозначение У, УХЛ, В и Т по ГОСТ 15150-69.

  • Т – тропический климат, может устанавливаться на плате в условиях повышенной влажности;
  • ТУ – тропический умеренный;
  • ТМ – тропический морской;
  • УХЛ – взрывозащищенный, размещается в щитках на производстве. Работает в диапазонах температур от -40 до +70 градусов;
  • В – универсальный для всех условий;
  • О – для сверхнизких температур.

Например, стандартная маркировка медных проводов выглядит так:

ППВ 2х2,5-220 – это значит, что кабель с двумя жилами и сечением 2.5 мм, используется при напряжении не более 220 Вольт. Выполнен из меди, гибкий и плоский, изолирован поливинилхлоридом.

Маркировка алюминиевых кабелей

АППВ 2х6-380 – провод алюминиевый, с покрытием из ПВХ, плоский, имеет разделитель (про определение немного ниже), 2 жилы сечением по 6 мм.

Нужно отметить, что буквенное обозначение используется в основном для высоковольтных вариантов. Цветовая маркировка помогает определить назначение кабеля. Она используется для телефонных шнуров, бытовых приборов (вентилятора, видеокамеры), средств передвижения (ВАЗ и прочие) и т. д. Именно эти данные наиболее важны при установке кабелей или разводки проводки в новом доме.

Фото – пример цветового обозначения

Как определить назначение и типы проводов по маркировке цветом, согласно ПУЭ 7:

  1. Голубой – рабочий ноль;
  2. Зеленый – это нулевой защитный;
  3. Черный – заземление или «земля»;
  4. Белый – это цветовая маркировка проводов фаза ноль.

К слову, у разных производителей могут быть различные виды обозначений. Например, кабель фазы может быть белым, розовым, желтым, оранжевым, серым, красным, поэтому будьте внимательны при монтаже или снятии шнуров. При подключении фазовых кабелей к люстре или розетке, следите за тем, чтобы цвета соединяемых кабелей совпадали.

Маркировка отдельных электрических кабелей

В каждом бытовом устройстве используется своеобразная система обозначений. У клавиатуры для ноутбука или блока питания компьютера:

  1. Красный – стандартный USB VDC, провод подключения клавиатуры Defender Accord km-4810L и прочие;
  2. Белый – для разъема USB D, при этом зеленым определяется D+;
  3. Черный – предназначен для входа GND (есть в наушниках).

Будьте внимательны, черный и красный провода также используются, чтобы подключить кулер охлаждения для электрооборудования.

Фото – распиновка usb

За что отвечают провода магнитолы по цветам:

  1. Черный – земля или подключение к массе двигателя;
  2. Красный – шнур питания;
  3. Желтый – питание, соединяется с красным;
  4. Синий (если есть) – управление антенной и прочими функциями магнитопроводов.

Купить кабеля нужного вида (СИП, монтажные, гибкие и прочие) можно в специализированных магазинах, где маркировка проводов также указывается в сертификате и паспорте изделия. Цена зависит от вида шнура.

Источник: https://www.asutpp.ru/markirovka-provodov.html

Маркировка кабеля

Главная > Электропроводка > Маркировка кабеля

При прокладке кабельных линий, электрификации домов и промышленных помещений используется различная проводниковая продукция. Кабели и провода отличаются не только по сечению токопроводящих жил, но и по варианту защитной оболочки, экранированию и материалу исполнения. Марка любого кабеля отображается в виде цифр и букв на его внешней оболочке.

Кабельно-проводниковая продукция

Цифры и буквы в обозначении

Для стандартизации кабельно-проводниковой продукции ещё в Советском Союзе были разработаны соответствующие ГОСТы и ТУ. С небольшими изменениями они действуют и сегодня. Все материалы, из которых производятся проводники, имеют своё буквенное обозначение, например:

  • П – полиэтилен;
  • Р – резина;
  • В – поливинилхлорид.

Кроме того, важна последовательность букв. Она показывает, из какого материала какой слой проводниковой продукции сделан.

Что обозначают цифры и буквы

В начале любой маркировки обычно ставят либо букву «А», либо оставляют пустое место. «А» указывает на алюминий, пустое место – медь. Эта позиция рассказывает, из какого материала выполнены токопроводящие жилы. Т.е. если маркировка начинается не с «А», то проводник с медными жилами. Косвенным признаком медного провода является его цена: медь существенно дороже алюминия.

Классификация слоёв

Маркировка танталовых smd конденсаторов

Необходимо ввести следующие понятия:

  • Броня – лента из специального сплава (иногда используют оцинкованную проволоку), опоясывающая проводник по всей длине. Основной смысл – увеличение механической прочности. Нужна не везде. Бронированные изделия применяют при прокладке линий электропередач в земле и по воздуху; там, где возможно их механическое повреждение при прокладке или в процессе эксплуатации. При работах по «внутрянке» применяется крайне редко;
  • Изоляция – материал, предотвращающий перехлёст между собой жил в многожильных проводниках. Каждая жила в таких изделиях имеет свою изоляцию. Обычно применяются резина, поливинилхлорид или полиэтилен. В продукции, выпущенной до 90-х годов прошлого века, основной материал изоляции – пропитанная специальными веществами бумага. Сейчас такой вид изоляции практически не используется;
  • Наружный защитный слой – внешняя оболочка, защищающая броню или непосредственно жилы. В основном используют такие же материалы, как и у изоляции. Существует и так называемый «голый провод». Очень широко применялся для строительства воздушных распределительных сетей. Сейчас сетевые компании повсеместно меняют его на изолированный;
  • Внутренний защитный слой – располагается либо под бронёй, либо под наружным слоем. Предназначен для дополнительной защиты от вредных факторов: вода или повышенная температура окружающей среды. Встречается не везде.

Обозначенные оболочки прописываются в маркировке. Идут сразу после обозначения материала токопроводящего проводника. Маркировка кабелей и проводов расшифровка приведена в таблице ниже.

Запоминать все обозначения не нужно. Важно знать, что описывает буква на каждой позиции, а расшифровку всегда можно легко н

Маркировка кабеля по ГОСТу — что и зачем?

Маркировка кабеля по ГОСТу — что и зачем?

https://www.td-energokabel.ru/stati/markirovka-kabelya-po-gostu-chto-i-zachem/

2017-05-15

Кабельная продукция маркируется посредством надписей и цвета поверхности, бирок и чипов-маркеров, указывающих на характеристики кабеля и позволяющих отличить определенный от всех других. Разбираемся в их маркировке.

ООО Торговый дом «Энергокабель»

109542, Россия, г.Москва, Рязанский проспект, д. 86/1, стр.1

+7 (495) 685-94-16

Кабельная продукция маркируется посредством надписей и цвета поверхности, бирок и чипов-маркеров, указывающих на характеристики кабеля и позволяющих отличить определенный от всех других.

Знаковая система

Кабели силовые обозначаются литерами, отображающими материал изоляции, оболочек, жил, вида защиты. Кабели с высоким напряжением всегда с отметками об особенностях конструкции. Первая в маркировке литера символизирует материал жилы, вторая — материал изоляции, третья — защитный слой, следующие — тип покрытия. Материалы обозначаются как: «А» — алюминий, «С» — свинец, «В» — поливинилхлорид, «П» — полиэтилен, «Р — резина». Правила маркировки кабелей изложены в ГОСТе 16442-80 и ТУ16.71-277-98.

Силовые кабели с изолятором из ПВХ и резины

  • «А» — с алюминиевой жилой, при отсутствии литеры — с медной.
  • «АС» — жила из алюминия со свинцовой кабельной оболочкой.
  • «АА» — жила из алюминия с алюминиевой кабельной оболочкой.
  • «Б» — защищенное двухслойной броней изделие, броня — из ленты, покрытой противокоррозийным составом.
  • «Бн» — кабель с защитной негорючей броней.
  • «В» — провод с ПВХ-оболочкой, если литера на первом-втором месте в маркировке.
  • «Г» — изделие без защитного покрова, если «Г» завершает маркировку, и находит применение в горной индустрии, если «Г» в маркировке указывается сначала.
  • «2г» кабель, усиленный алюмополимерной лентой.
  • «Шв» — в оболочке, по виду напоминающей спрессованный ПВХ-шланг.
  • «Шп» — полиэтиленовый шланг.
  • «Шпс» — изделие из автозатухающего полиэтилена.
  • «К» — контрольный провод, если литера идет сначала, и из стальной покрытой проволоки -  если в конце.
  • «КГ» — кабель провод.
  • «С» — кабель с оболочкой из свинца.
  • «О» — кабель с оболочкой снаружи любых его фаз.
  • «Пв» — из вулканизированного полиэтилена.
  • «Р» — изделие с резиновой изоляцией.
  • «НР» — с негорючей изоляцией изоляция кабеля не горит.
  • «нг» — негорючий кабель.

Как маркируется контрольный кабель

  • «А» — с жилой из меди или алюминия
  • «В» (литера на 2й позиции — поливинилхлоридная изоляция.
  • «В» (литера на 3й позиции) — в поливинилхлоридной оболочке.
  • «К» (литера на 2й или 3й позиции) — контрольный кабель.
  • «П» — с изоляцией из полиэтилена.
  • «Пс» — с автозатухающей изоляцией из полиэтилена.
  • «Г» — без защищающего покрытия.
  • «Р» — с изоляцией из резины.
  • «КГ» — гибкое изделие.
  • «Ф» — с изоляцией из фторопласта.
  • «Э» — изделие электрическое и для штатной эксплуатации, если литера в начале, и экранированное, защищающее от электромагнитных волн — в противном случае.

Литеры и числа

Из представленной ниже таблицы маркировки кабеля видно, что числа указывают на величину жильного сечения и их количество.

Маркировка

Характеристики

Сечения

АВВГнг 3x4

кабель из алюминия, с ПВХ-оболочкой и изоляцией, без защитного покрытия, не поддерживающий горения

три по четыре квадрата

ПВГ 3x2.5

из меди, с полиэтиленовой изоляцией, в ПВХ-оболочке, защищающей «корпус», без специального защитного покрытия

Три по два с половиной квадрата

АСБ 7x2.5

из алюминия, в свинцовой оболочке, с броней

семь по два с половиной квадрата

Провода, маркированные специальными аббревиатурами

  • КСПВ — для специфических систем коммуникации в оболочке.
  • КПСВВ — для противопожарной сигнализации.
  • КПСВЭВ — для противопожарной сигнализации с краном.
  • ПНСВ — нагревательные с жилой из стали.
  • ПВ-1, ПВ-3 — с ПВХ-изоляцией, жилой 1,3 классов гибкости.
  • ПВС — с виниловой оболочкой для соединения элементов цепи.
  • ШВВП — плоский шнур с виниловым изолятором.
  • ПУНП — универсального назначения.
  • ПУГНП — гибкий широкого назначения, плоский.

Обозначение кабеля - Borsan Srl

Обозначение кабеля - Borsan Srl

Обозначение кабеля согласно VDE 0250

1. СТАНДАРТ
N Тип VDE
(N) / X На основе VDE
2. ИЗОЛЯЦИОННЫЙ МАТЕРИАЛ
Y ПВХ
4 года Полиамид
5лет ПТФЭ
6лет FEP
9лет Полипропилен
11лет Полиуретан (PUR)
2X XLPE
G Эластомер
2 г Силикон
3G EPR-резина
4G EVA
5G Полихлоропрен
HX LSOH
3. ОПИСАНИЕ КАБЕЛЯ
А Одноядерный
D Жесткий провод
AF Одноядерный, тонкопроволочный
ф Медный провод
л Кабель для люминесцентной лампы
LH Соединительный кабель для низких механических нагрузок
MH Соединительный кабель для средней механической стали
SH Соединительный кабель для высоких механических нагрузок
SSH Соединительный кабель для особых механических нагрузок
SL Кабель управления / сварочный
S Кабель управления
LS Кабель управления светом
FL Шлейф
Si Силиконовый кабель
Z Двойной кабель
GL Стекловолокно
Li Многожильные провода в соотв. VDE 812
LiF Провода тонкопроволочные в соотв. согласно VDE 812
4. СПЕЦИАЛЬНЫЕ КОНСТРУКЦИИ
т Опорный элемент
ö Маслостойкие
u Огнестойкий
w Термостойкость / атмосферостойкость
FE Огнестойкий
К Экран
S Стальная бронированная
5.ОБОЛОЧНЫЕ МАТЕРИАЛЫ
пол Полиуретан
РАЗДЕЛ 2
6. ЗАЩИТНЫЙ ПРОВОДНИК
-O Без желто-зеленой жилы
-J С желто-зеленой жилой
7. КОЛИЧЕСТВО ЯДЕР
8. СЕЧЕНИЕ ПРОВОДНИКА

Обозначение кабеля согласно VDE 0281/0282

1. СТАНДАРТ
H Гармонизированный тип (HAR)
А Утвержденные национальные стандарты
2. НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ
1 100 В
3 300/300 В
5 300/500 В
7 450/750 В
3. ИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ
В ПВХ
В2 ПВХ (90 ° C)
V3 ПВХ хладостойкий
Б EPR-резина (90 ° C)
G EVA
E ЧП
R Натуральный или синтетический каучук
S Силиконовый каучук
х XLPE
Z Соединение LSOH
zZ Безгалогеновый компаунд (солнечный кабель)
4. ОБОЛОЧНЫЕ МАТЕРИАЛЫ
В ПВХ
В2 ПВХ (90 ° C)
V3 ПВХ хладостойкий
V4 ПВХ сшитый
V5 ПВХ маслостойкий
R Натуральный или синтетический каучук
N Хлоропреновый каучук
N2 Хлоропреновый каучук для сварочных кабелей
N4 Хлоропреновый каучук термостойкий
N8 Хлоропреновый каучук, водостойкий
Дж Оплетка из стекловолокна
т Тесьма текстильная
Q Полиэтуран (PUR)
4 квартал Полиамид
Z Соединение LSOH
5.СПЕЦИАЛЬНЫЕ КОНСТРУКЦИИ
К Концентрический медный провод
C4 Медная плетеная сетка
H Плоские делимые шнуры
h3 Плоский кабель, неделимые шнуры
H6 Плоский кабель, неделимые шнуры для лифтов
H8 Спиральный кабель
6. ФОРМА ПРОВОДНИКА
U Круглый, цельный
R Круглый, многожильный
К Тонкопроволочный, фиксированный
ф Тонкопроволочные гибкие шнуры
H Очень тонкопроволочные, очень гибкие
Y Трос
D Тонкопроволочный для сварочных кабелей
E Экстра тонкопроволочный для сварочных кабелей, высокая гибкость
7.КОЛИЧЕСТВО ЯДЕР
8. ЗАЩИТНЫЙ ПРОВОДНИК
х Без желто-зеленой жилы
G С желто-зеленой жилой
9. СЕЧЕНИЕ ПРОВОДНИКА

Обозначение кабеля согласно VDE 0815/16

1. СТАНДАРТ
А Наружный кабель
G Кабель шахтный
Дж Монтажный кабель
л Изолированный шнур
S Патчкорд
Li Аппаратный провод с тонкопроволочной жилой
RD Кабель Rhenomatic
РЭ Инструментальный кабель
2. ДОПОЛНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ
Б Молниезащита
Дж Индукционная защита
E Промышленная электроника
3. ИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ
Y ПВХ
2 года Полиэтилен
02Y Cell-PE
02YS Пена-Кожа
5лет ПТФЭ (Teflon®)
6лет FEP (Тефлон®)
7лет ЭТФЭ (Teflon®)
пол Бумага
4.СПЕЦИАЛЬНОЕ СТРОИТЕЛЬСТВО
ф Наполнитель вазелин
л Алюминиевая оболочка
ЛД Гофрированная алюминиевая оболочка
(L) Оболочка из ламинированного алюминия
К Медная плетеная сетка
(ул) Экран из алюминиевой фольги с пластиковым покрытием
(К) Медный ленточный экран
(В) Бронирование
(Z) Армирование стальной проволокой
(Zg) Деформационный элемент с пучками стекловолокна
(ЗН) Деформационный элемент неметаллический
Вт Гофрированная стальная оболочка
м Свинцовая оболочка
б Бронирование
c Джутовая куртка + битумный компаунд
E Соединение с заделанной лентой
5. ОБОЛОЧНЫЕ МАТЕРИАЛЫ
РАЗДЕЛ 3
6. КОЛИЧЕСТВО ЭЛЕМЕНТОВ
Количество скручивающих элементов
7. НАТЯЖНЫЕ ЭЛЕМЕНТЫ
1 Одноядерный
2 Парное ядро ​​
4 четырехъядерный
8. ДИАМЕТР ПРОВОДНИКА
9.ТИП НАНЕСЕНИЯ
ф Star-quad (ж / д)
ул Star-quad (фантомная цепь, дальняя дистанция)
St I Star-quad (длинная дистанция)
St III Star-quad (абонентский пер.)
TF Star-quad для несущей частоты
PiMF Пара в металлической фольге
DIMF Тройной в металлической фольге
ViMF Квадрат в металлической фольге
10. ПРЯМОЙ ПЛАН
Lg Скрутка слоями
Bd Скрутка в пачках

Обозначение кабеля согласно VDE 0276

1. СТАНДАРТ
N Тип VDE
2. ПРОВОДНИК
Медь
А Алюминий
3.ИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ
Y ПВХ
2 года ЧП
2X XLPE
H HFFR
4. КОНЦЕНТРИЧЕСКИЙ ПРОВОДНИК
К Продольная свивка
CW Волнистый
5. ЭКРАН
S Соединительный медный экран
SE Индивидуально экранированные жилы
6. МЕТАЛЛИЧЕСКАЯ ОБОЛОЧКА
К Свинец
7. ПЛАСТИКОВАЯ ОБОЛОЧКА ИЛИ ВНУТРЕННЯЯ ЗАЩИТА
РАЗДЕЛ 3
8. БРОНИРОВАНИЕ
ф Проволока стальная плоская
R Проволока стальная круглая
G Лента стальная
9. НАРУЖНАЯ ОБОЛОЧКА
РАЗДЕЛ 3
10.ЗАЩИТНЫЙ ПРОВОДНИК
-J С желто-зеленой жилой
-O Без желто-зеленой жилы
11. КОЛИЧЕСТВО ЯДЕР
12. ФОРМА ПРОВОДНИКА
РЭ Круглый, цельный
RM Круглый, многожильный
SE Сектор, цельный
SM Секторный многожильный
Этот веб-сайт использует файлы cookie для улучшения вашего опыта. Мы предполагаем, что вы согласны с этим, но вы можете отказаться, если хотите. Accetto Approfondisci

Informativa Sulla Privacy

Понимание гармонизированных кодов кабелей - DIYWiki

Усилия CENELEC (европейского комитета по стандартизации) по гармонизации классификации кабелей привели к созданию системы кодирования, которую вы часто будете использовать для определения подробных характеристик кабеля или гибкого кабеля (чаще используется для последнего, кажется). Эти обозначения часто записываются в форме H05RN-F или H05BN-F и т. Д.Хотя они на самом деле дают вам много технических деталей о кабеле в очень коротком коде, они требуют довольно много дешифровки!

Код

Коды делятся на три части:

Часть 1 Обозначения

Таблица 1a дает вам соответствие стандартам и максимальное номинальное напряжение.

Кабель
Символ Соответствие стандартам
H Кабель соответствует гармонизированным стандартам
А соответствует признанному национальному типу, указанному в Приложении к гармонизированным стандартам.

Таблица 1b Указывает номинальное напряжение кабеля

Символ Номинальное напряжение, одно / 3 фазы
01 > = от 100 / 100В до <300 / 300В
03 300/300 В
05 300/500 В
07 450/750 В

Часть 2 Обозначения

Таблица 2a дает вам изоляционный материал и обозначение любой неметаллической оболочки.Следовательно, вам понадобятся два набора букв из этой таблицы: первая для описания изолятора, используемого для самих проводников, а вторая - для описания материала, используемого для общей оболочки.

Символ Материал
Б Этилен-пропиленовый каучук (непрерывная работа до 90 ° C)
г Этиленвинилацетат
Дж Оплетка из стекловолокна
млн Минерал
с. Полихлоропрен (или аналогичный материал)
N2 Специальный полихлоропреновый компаунд для покрытия сварочных кабелей согласно HD 22.6
N4 Хлорсульфированный полиэтилен или хлорированный полиэтилен
N8 Специальный водостойкий полихлоропреновый компаунд
Q полиуретан
4 квартал Полиамид
р Обычный этиленпропиленовый каучук или аналогичный синтетический эластомер для продолжительной рабочей температуры 60ºC
ю. Силиконовая резина
т Тесьма текстильная, пропитанная или непропитанная, на собранных стержнях
T6 Текстильная оплетка, пропитанная или непропитанная, на отдельных жилах многожильного кабеля
В ПВХ обыкновенный
В2 ПВХ пластикат для продолжительной рабочей температуры 90 ° C
В3 ПВХ пластикат для прокладки кабелей при низких температурах
V4 ПВХ с поперечными связями
V5 Специальный маслостойкий ПВХ пластикат
Я Сшитый компаунд на основе полиолефина с низким уровнем выделения коррозионных газов, который подходит для использования в кабелях, которые при горении имеют низкое выделение дыма.
Z1 Термопластический компаунд на основе полиолефина с низким уровнем выделения коррозионных газов, который подходит для использования в кабелях, которые при сгорании имеют низкое выделение дыма
 Так например

В случае H05RN-F R указывает на то, что провода изолированы обычным этиленпропиленовым каучуком,
и N, что общая изоляция - полихлоропрен.


Таблица 2b дает ряд возможных металлических покрытий:

Символ Оболочка, концентрические проводники и экраны
К Концентрический медный проводник
C4 Медный экран в виде оплетки поверх собранных жил


Таблица 2c для некоторых специальных конструкций компонентов кабеля:

Символ Оболочка, концентрические проводники и экраны
D Тензонесущий элемент, состоящий из одного или нескольких текстильных компонентов, размещенных в центре круглого кабеля или распределенных внутри плоского кабеля
D5 Центральное сердце (без натяжения только для подъемных тросов)
D9 Тензонесущий элемент, состоящий из одного или нескольких металлических компонентов, размещенных в центре круглого кабеля или распределенных внутри плоского кабеля


Затем вы можете прикрепить любой из следующих кодов к концам кодов из таблиц с а по с выше:

Таблица 2d Специальные конструкции всего кабеля

Символ Специальное строительство
Без символа Круглая конструкция кабеля
H Плоская конструкция «делимых» кабелей и жил с оболочкой или без оболочки.
h3 Плоская конструкция «неделимых» кабелей и жил.
H6 Плоский кабель с тремя или более жилами в соответствии с DH 359 или EN 50214
H7 Кабель с двухслойной изоляцией, нанесенной методом экструзии
H8 Удлинитель


Затем необязательная группа для указания материала проводника.Это требуется только для немедных проводов и будет следовать за тире.

Таблица 2e Материал проводника

Символ Материал проводника
Без символа Медь
Алюминий


Наконец, они снова идут после тире (того же самого, что использовалось для обозначения алюминиевых проводов выше, если они есть!)

Таблица 2f Форма проводника

(примечание для кабелей с двумя формами жилы, спецификация относится только к фазному проводу)

Символ Форма проводника
-D Гибкий проводник для использования в кабелях для дуговой сварки согласно HD 22, часть 6 (гибкость отличается от класса 5 HD 383)
-E Очень гибкий проводник для использования в кабелях для дуговой сварки согласно HD22, часть 6 (гибкость отличается от класса 6 HD 383)
-F Гибкая жила гибкого кабеля или шнура (гибкость согласно классу 5 HD 383)
-H Очень гибкий провод гибкого кабеля или шнура (гибкость согласно классу 6 HD 383)
Гибкий провод кабеля для стационарных прокладок (если не указано иное, гибкость согласно классу 5 HD 383)
Жесткий, круглый провод, многожильный
-U Жесткий круглый провод, сплошной
Провод из мишуры (проводники из мишуры используются в гибких трубах для небольших бытовых приборов, где обычная многопроволочная гибкая проволока может вызвать усталость и поломку - она ​​сделана из проводящей фольги, обернутой вокруг поддерживающего текстильного или пластикового сердечника для обеспечения прочности на разрыв)

Часть 3 Обозначения

Таблица 3 Количество жил и номинальное поперечное сечение каждой жилы.

Символ Количество и размер жил
(номер) Количество, n жил
Х раз, где зеленая / желтая жила не включена
г раз, когда зеленая / желтая жила включена
(номер) Номинальное сечение жилы в мм²

(обратите внимание, что N после количества ядер указывает, что ядра идентифицируются числами, а не цветами или в дополнение к ним)

Y Для проводника из мишуры, поперечное сечение которого не указано

Собираем все биты вместе

Символ
1 2 3 4 5 6 7 8 9 10 11
Часть 1 Часть 2 Часть 3
Соответствующий стандарт
Номинальное напряжение
Изоляционный материал
Металлические
покрытия (2)
Неметаллическая оболочка
(2)
Конструкционные
элементы и
специальные конструкции
Материал проводника
Кондуктор
форм
Количество ядер раз Размер жилы
мм²
Обозначения согласно таблицам
2c и 2d 2e 2f 3
H 01 B С B D3 Нет -D 1 Х Y
D5 : -E 2 0.5
А 03 г C4 г медь -F 3 г
----- -H 4 0,75
05 Дж Дж Без символа: 5
круговой -R и т. Д. 1
07 млн строительство -U
кабель 1.5
N, N4 N, N2, N4, N8
H 2,5
Q, Q4 ч3
H6 4
R R H7
H8 6
Ю Ю
10
Т, Т6
16
В, В2, В, В2, В3,
V3, V4 V4, V5 25
Z, Z1 Z, Z1 и т. Д.

(1) Если два или более символа, перечисленных в одном столбце, необходимо использовать в данном обозначении, они должны следовать друг за другом в своей радиальной последовательности, начиная с оси жилы или оси кабеля.

(2) Расположение символов в обозначении может меняться в зависимости от конструкции кабеля.

Эквиваленты британского кода CMA

Британские коды CMA, которые часто цитируются поставщиками кабеля, разумеется, отличаются от согласованных кодов. В следующей таблице показаны некоторые общие коды и их эквиваленты в согласованной форме:

Код CMA Гармонизированный кодекс Применимый стандарт Комментарии
2183Y H03VV-F Легкий 3-х стержневой гибкий
6242BH H05V4Z1-U BS7211: 1998 Таблица 7 Twin and Earth, низкий уровень дыма, нулевой галоген (LS0H)
6242Y H05VV-U Близнец и Земля

См. Также

Системы обозначения медных кабелей

Щит
IS индивидуальный экран (алюминий / полиэстер) на индивидуальную пару / тройку
ISC индивидуальный экран (медь / полиэстер) на отдельной паре / триаде
OS общий экран (алюминий / полиэстер)
OSC общий экран (медь / полиэстер)
АЛЬПЕ продольная алюминиевая лента, приклеенная к оболочке из полиэтилена или полиэтилена высокой плотности
CWB оплетка из медной проволоки
TCWB оплетка из луженой медной проволоки
BCT неизолированная медная лента
TCT луженая медная лента
Броня / защита
LC оболочка свинцовая
NC нейлоновая оболочка
HIPK Защита Hi-Pack
SWA броня из стальной проволоки
SFA стальная плоская броня
GSWB оплетка из стальной оцинкованной проволоки
GSTA броня стальная оцинкованная
SSWB оплетка из нержавеющей стали
CST лента стальная гофрированная

Для медного проводника замените * на: t = луженый - s = серебро - n = никель.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
