Принципиальное различие силовых и контрольных кабелей

Принципиальное различие силовых и контрольных кабелей

На рынке кабельно-проводниковой продукции сегодня представлен широчайший ассортимент различных кабелей и проводов. От качества используемых кабелей зависит исправность электроснабжения, телефонии и доступа в Интернет.

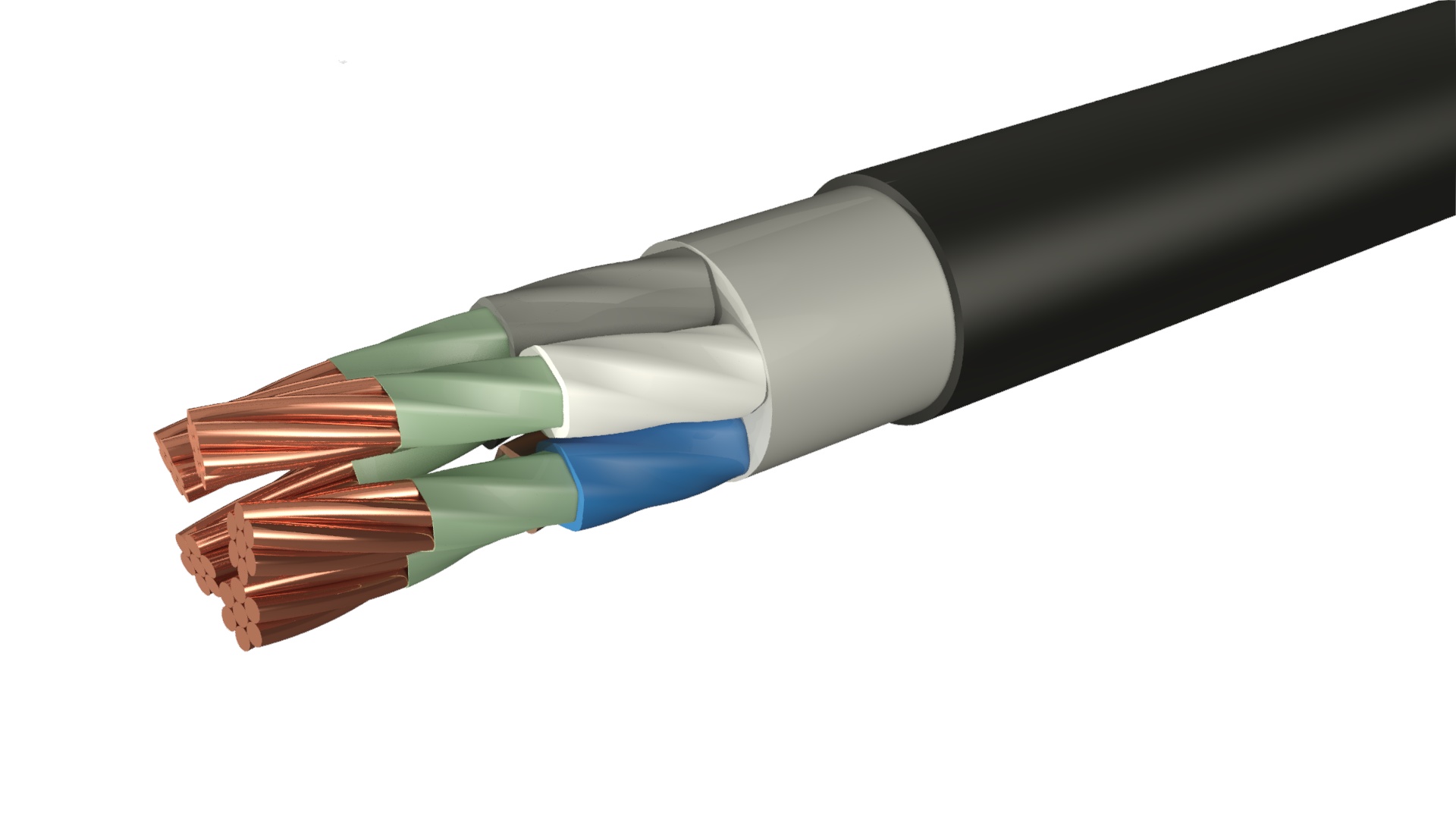

Силовой кабель на сегодняшний день представлен линейкой разнообразных моделей, среди которых есть как медножильные, так и алюминиевые модификации, простые, бронированные и экранированные вариации. В зависимости от требуемых характеристик и параметров помещения, где планируется осуществлять прокладку проводов, подбирается оптимально подходящий вариант.
По своему назначению силовой кабель представляет собой проводник электрического тока, служащий непосредственно для снабжения электричеством различных объектов, территорий, производств, жилых и хозяйственных зданий.
Особняком среди токопроводящих проводов стоят контрольные кабели. Они предназначены для использования в системах сигнализации, автоматизации и управления. Таким образом, основным отличием контрольного кабеля от силовых модификаций является возможность использования его только во вторичных цепях (системы управления, сигнализации, автоматики и релейной защиты).
По структуре в целом силовой и контрольный кабель схожи. Как правило, по центру конструкции расположены токопроводящие элементы, а именно алюминиевые или медные жилы, изолированные полимерными материалами. Центральные проводящие элементы могут быть опоясаны бронёй, экраном, различными гидрофобными материалами. Наружная защитная оболочка выполняется из поливинилхлоридного компаунда или же из полиэтилена.
В итоге силовые и контрольные кабели можно охарактеризовать схожей технологией изготовления, строением и соответственно электрическими параметрами. Однако есть небольшие нюансы, которые и определяют функциональность проводников.
Контрольные кабели связи способны передавать только сигналы малой мощности. Жилы контрольных кабелей скручены в повивы, при этом в конструкции изделия обязательно предусмотрен синий провод (счётная жила) и красный провод (направляющий). Для силовых кабелей характерна иная расцветка: нулевой провод синий, заземляющая жила – жёлто-зеленая, фазные провода, как правило, имеют буквенную маркировку.
Силовые кабели также выдерживают и более высокую температуру нагрева жил в сравнении с контрольным.
Наиболее же существенное отличие двух типов кабелей заключается в различной толщине изоляции. В силовом кабеле изоляция достаточно плотная, в контрольном же проводнике изолирующий слой гораздо тоньше. Соответственно контрольный кабель менее устойчив к большому напряжению, а, значит, не сможет выдерживать большие мощности и быстро выйдет из строя. В итоге различие в толщине изоляции кабелей является наиболее значимым и определяет сферу применения проводников.
На сайте компании «Вионет» представлено широчайшее разнообразие силовых и контрольных кабелей по низким ценам. Мы предлагаем высококачественную кабельную продукцию от проверенных производителей для построения современных и максимально безопасных линий электроснабжения.

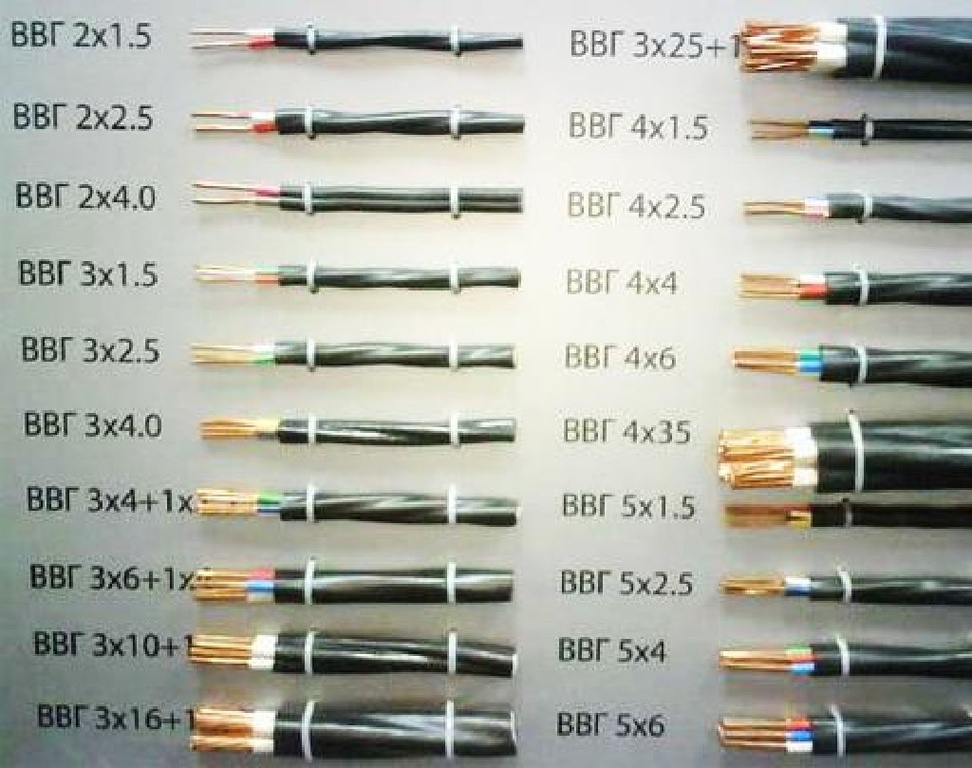

В чем отличие кабелей ВВГ и КВВГ

Довольно частой темой обсуждения на отечественных форумах, посвященных кабельно-проводниковой продукции, является взаимозаменяемость таких востребованных видов кабелей, как ВВГ и КВВГ. Мнений по этому поводу достаточно много – кто-то утверждает, что кабели идентичны и легко заменяют друг друга, некоторые утверждают обратное, также находятся и такие, кто настаивает на том, что кабель КВВГ – это просто неудавшийся вариант первого кабеля. Существуют ли в действительности отличия между этими кабелями или же это просто курьезная ошибка кабельного производства? На самом деле, дискутировать есть о чем.  Кабели, действительно, на первый взгляд, очень схожи – изготавливаются по одной технологии, имеют медное исполнение токопроводящих жил, изоляционную и внешнюю оболочки из одного и того же поливинилхлорида пластиката, и одинаковые электрические характеристики. При всем при этом кабели имеют разное определение, различную стоимость и совершенно отличные сферы применения. А именно, ВВГ имеет определение силового кабеля, предназначенного для передачи и распределения электрической энергии. Что же касается КВВГ, то он нормируется как контрольный проводник для передачи низковольтных маломощных сигналов управления в оборудовании и  электроустановках. Кроме этого, данный вид контрольных кабелей может эксплуатироваться в условиях агрессивной среды, а силовой его «аналог» не рекомендуется даже для подземной прокладки. Понятно, что столь большое различие в использовании  предполагает определенные конструктивные особенности данных кабелей. Возьмем для рассмотрения два кабеля с одним и тем же сечением и количеством токопроводящих жил, например, 3х2,5. Первое конструкционное различие двух кабелей заключается в цветовой маркировке изоляционной оболочки. Токопроводящие жилы в контрольном кабеле скручены, в каждом повиве обязательно одна из них с изоляцией синего цвета – счетная жила, красного цвета — жила направления. Цвет третьей жилы в кабелях 3х2,5 может быть различной цветовой окраски, но отличной расцветки от счетной пары. Кабель ВВГ имеет одинаковую расцветку изоляционной оболочки. Также, в некоторых случаях, в силовом кабеле жила заземления может быть выполнена сечением немного меньшего диаметра, чем все остальные токопроводящие жилы. Следующее различие – максимальная температура нагревания жилы. Для силового кабеля – 80 градусов, для контрольного кабеля — 70 градусов. Данные кабели будут отличаться также и по эластичности, поскольку силовой кабель может изгибаться с радиусом до 10 внешних диаметров, а контрольный до 4. Впрочем, самым существенным отличием для данных кабелей является толщина изоляционных слоев, как жил, так и внешней оболочки. У контрольного кабеля номинальная толщина изоляции в соответствии с государственными стандартами производства составляет для сечения 2,5 мм2 – 0,7 мм, для силового кабеля – 0,8 мм. Соответственно, номинальная толщина внешней оболочки для ВВГ —  1,5 мм, для контрольного проводника – 1,2 мм. Собственно, именно разная толщина защитных слоев проводников и является самым главным отличием данных кабелей, поскольку влияет и на сферу применения кабеля, и на номинальное рабочее напряжение. Таким образом, более тонкая, а, следовательно, менее стойкая к высокому пробивному напряжению изоляции контрольного кабеля исключает возможность полной идентичности силовому кабелю.  Об этом свидетельствует и определенные госстандартами тестовые испытания: силовой кабель должен выдержать напряжение до 3 тысяч вольт в течение 10 минут, контрольный кабель – 2,5 тысячи вольт на протяжении всего лишь 5 минут. Таким образом, из рассмотренного выше примера можно сделать следующий вывод – взаимозаменяемость данных видов кабелей односторонняя. То есть, возможна лишь в том случае, если контрольный кабель заменяется более стойким к пробивному напряжению силовым кабелем. Но силовой кабель ВВГ немного дороже КВВГ, но оно и логично, поскольку материала на изоляцию для контрольного кабеля расходуется меньше, чем для силового. И надо отметить, что подобная замена возможна только в нежестких эксплуатационных условиях. А вот с взаимозаменяемостью фланцев дела обстоят немного проще. Фланцы — это металлические изделия предназначенные для скрепления концов труб или запорной арматуры друг с другом, в результате чего получается трубопровод. На сегодняшний день есть немного компаний, поставляющих качественные фланцы. Одной из таких компаний — лидером своего сектора  является компания Оникс. Компания поставляет большой ассортимент изделий для трубопроводной арматуры (фланцы стальные, детали трубопроводов и др.) и самой трубопроводной арматуры. Сейчас купить фланцы в компании Оникс можно по очень выгодным ценам. .

Что такое контрольный кабель?

Контрольные кабели схожи по строению и области применения с силовыми, но имеют свои особенности, позволяющие применять их в других областях и для других целей. Они отличаются от кабелей связи тем, что способны выдерживать нагрузку электрического тока.

Контрольные кабели по своей структуре состоят из токопроводящих жил, покрытой сверху защитной оболочкой. Материалом для изготовления жилы может служить алюминий или медь. Контрольные кабели в отличии от силовых кабелей состоят из большого количества жил, их может быть от 4 и до 61. По области применения они чаще всего используются для статичного присоединения к электрическим приборам или аппаратам. В маркировке контрольного кабеля обязательно указывают, из какого материала он был произведён. Максимальное напряжение, которое они выдерживают, колеблется от 660В до 1000В

Токопроводящие жилы внутри кабеля могут быть разного сечения. Чаще всего показатели находятся в диапазоне от 0,5 до 10 мм2.

Материал, из которого производится защитная оболочка, может быть следующих видов: резина, огнеупорная резина, поливинилхлоридный пластик и полиэтилен.

Один из популярных представителей контрольных кабелей —  КВВГ. Он имеет поливинилхлоридную изоляцию и медную токопроводящую жилу.

Одна из основных областей применения контрольных кабелей — применение на промышленных предприятиях и АС. Кабели с огнеупорной оболочкой используются чаще всего внутри помещений, чтобы снизить вероятность возникновения возгорания, а так же во всех помещениях с повышенной взрывоопасностью.

Контрольные кабели без содержания галогенов применяют на различных производствах и офисах, где находится много компьютерной техники и при строительстве метрополитена и различных учреждений, например больниц или школ.

В зависимости от области применения кабели бывают экранированными, с покрытием из экран-алюминиевой фольги как, например кабель КВВГЭ, которая обеспечивает защиту от электромагнитных излучений. Этот вид контрольного кабеля получил широкое распространение в области информационных технологий. Ведь благодаря защите сердечника от электромагнитного излучения кабель становится невосприимчив к помехам, которые создает силовой проводник.

При правильной эксплуатации контрольные кабели могут служить без перебоев и поломок до 25 лет.

Возможна ли замена кабеля КВВГ на кабель ВВГ?

Кабели ВВГ и КВВГ при поверхностном изучении идентичны – изготавливаются по одной технологии; токопроводящие жилы – медные; изоляция и внешняя оболочка из поливинилхлорида пластиката; электрические характеристики — одинаковые.

Однако,  кабели имеют разное определение, разную стоимость, разные сферы применения:

ВВГ – силовой кабель, предназначенный для передачи и распределения электрической энергии.

КВВГ — контрольный проводник для передачи низковольтных маломощных сигналов управления в оборудовании и  электроустановках.

Кабели КВВГ могут эксплуатироваться в условиях агрессивной среды, кабели ВВГ не могут использоваться даже для подземной прокладки.



Столь большое различие в использовании  определяется конструктивными особенностями этих кабелей. Рассмотрим кабели ВВГ и КВВГ с одинаковым сечением и количеством токопроводящих жил: ВВГ 3х2,5 и КВВГ 3х2,5.



Цветовая маркировка изоляционной оболочки:

В кабеле КВВГ токопроводящие жилы скручены, в каждом повиве обязательно счетная жила — синего цвета, жила направления – красного цвета. Третья жила в кабелях 3х2,5 может быть различной цветовой окраски, но отличной расцветки от счетной пары.

В кабеле ВВГ расцветка изоляционной оболочки одинаковая. Жила заземления может быть выполнена сечением меньшего диаметра, чем все остальные токопроводящие жилы.



Максимальная температура нагревания жилы:

Кабель КВВГ – 70⁰С.

 Кабель ВВГ – 80⁰С.



Эластичность:

Кабель КВВГ – изгиб до 4 внешних диаметров.

Кабель ВВГ – изгиб до 10 внешних диаметров.



Ключевым, самым существенным отличием кабелей ВВГ и КВВГ является толщина изоляции, так как толщина защитных слоёв влияет как на сферу применения кабеля, так и на номинальное рабочее напряжение:

Номинальная толщина изоляции кабеля КВВГ согласно ГОСТ составляет для сечения 2,5 мм² – 0,7 мм.

Номинальная толщина изоляции кабеля ВВГ согласно ГОСТ составляет для сечения 2,5 мм² – 0,8 мм.

Номинальная толщина внешней оболочки кабеля КВВГ: 1,2 мм.

Номинальная толщина внешней оболочки кабеля ВВГ: 1,5 мм.



Требования ГОСТа к тестовым испытаниям:

Кабель КВВГ должен выдерживать напряжение до 2,5 кВ в течение 5 минут.

Кабель ВВГ должен выдерживать напряжение до 3 кВ в течение 10 минут.



Вывод: менее стойкая к пробивному напряжению изоляции кабеля КВВГ исключает полную идентичность кабелю ВВГ.

Замена кабеля ВВГ кабелем КВВГ невозможна.

Замена кабеля КВВГ кабелем ВВГ возможна при условии нежёстких эксплуатационных условий. Следует учитывать, что кабель ВВГ несколько дороже кабеля КВВГ за счёт более высокой толщины изоляции токопроводящих жил и оболочки.



Отличие кабеля ВВГ от КВВГ | Элкаб

На электротехнических форумах пользователи очень часто задаются вопросом, чем кабель ВВГ отличается от КВВГ? Мнений существует множество, одни утверждают, что данные кабели сходны и взаимозаменимые, другие пользователи считают это суждение ошибочным. Имеется так же мнение, что кабель КВВГ это неудачная копия ВВГ. Существует ли разница между данными видами или это просто аналоги друг друга? Давайте разберемся по порядку.

Кабели ВВГ и КВВГ

Кабели ВВГ и КВВГ

Главное отличие ВВГ от КВВГ — это совершенно разная сфера применения.

Силовые кабели предназначены для передачи и распределения электрической энергии.

Контрольные кабели используются для передачи низковольтных маломощных сигналов управления в различных электротехнических устройствах.

Что же касается конструкции изготовления, существует отличие в расцветке изолированных проводников. Все проводники контрольных кабелей скручены в повив, с обязательным наличием синего провода, он называется счетной жилой, проводник красной расцветки – жила указывающая направление, третий провод в повиве любого другого отличного цвета.

Для изделий марок ВВГ изоляция одинаковой расцветки, фазные провода могут иметь буквенную маркировку, нулевой проводник отличается синей расцветкой, заземляющая жила – желто-зеленого цвета, могут отличаться меньшим сечением, чем фазные проводники.

Так же есть разница по количеству жил и сечениям в нем. Количество жил в контрольном от 4 до 72 с медным сечением от 0,75 до 10 мм2, с алюминиевым от 2,5 до 10 мм2. В силовых кабелях количество жил от 1 до 5, с сечением минимум от 1,5 мм2 до 500 мм2

Силовой кабель при испытании током выдерживает напряжение до 3000 Вт в течение 10 минут или десятикратное увеличение испытательного напряжения от величины эксплуатационного, а контрольный до 2500 Вт в течение 5 минут. В эксплуатационном режиме должен быть подвергнут испытанию напряжением 1500 Вт переменного тока.Следующее весомое отличие это предельная температура нагрева проводника, в силовом кабеле она составляет 80°С, в контрольном с резиновой изоляцией — 65°С, а в поливинилхлоридной изоляции до 70°С.

Данные кабели так же будут отличаться и по эластичности, так обычный контрольный кабель может изгибаться до 4 внешних диаметров, в силовой до 10.Кроме этого существует еще ряд несоответствий связанных с применением и способом прокладки. Силовой кабель способен распределять и передавать электрическую энергию, (данный вид не рекомендуется для подземных работ), а контрольный кабель марки КВВГ, кроме укладки в траншеи, выдерживает неблагоприятную среду, при этом способен передавать только маломощный сигнал для управления оборудованием.

Впрочем, самым существенным отличием, которое влияет на сферу применения кабеля, и на номинальное рабочее напряжение, будет являться разница в толщине защитных слоев, как у жил так и у внешней оболочки. По ГОСТу РФ толщина внешней оболочки ВВГ должна составлять – 1,5 мм, для контрольного — 1,2мм. Логично, что отличие толщины изоляционных слоев будет влиять на разную стоимость кабелей, поскольку материала для силового расходуется больше.

Несмотря на внушительные отличия кабели, изготавливаются по одной технологии, имеют медное и алюминиевое исполнение токопроводящих жил, внутренние и внешние оболочки производятся из одинакового материала-поливинилхлорида пластиката или резины.

Итак, можно сделать вывод: условно кабели взаимозаменяемы, при соблюдении условий, что контрольный кабель заменяется более стойким к пробивному напряжению силовым и при пересечении типоразмеров. Но следует отметить, что подобная замена возможна только  в не жестких эксплуатационных условиях.

Элкаб — кабельно-проводниковая продукция

Контрольный кабель кввг. Какой бывает контрольный кабель и для чего он используется

Технические характеристики и расшифровка КВВГ-кабелей

Кабель КВВГ относится к группе контрольных кабелей, предназначенных для подключения цепей контроля, управления распределительных и контрольных устройств, мощных контакторов, датчиков и средств автоматизации. Допускается включение в качестве временной меры и при аварийных ситуациях силового оборудования с учетом допустимых токов, ограниченных диаметром жил и допустимой температурой нагрева.

Кабель КВВГ

Характеристики

Кабель КВВГ различных модификаций допускает работу в сетях с напряжением до 600В переменного тока с частотой до 100 Гц и 1000В постоянного тока.

Эксплуатация допускается в диапазоне температур окружающей среды от -50°С до +50°С, но при этом допустимым является нагрев кабеля до температуры +70°С.

Минимально допустимый радиус изгиба при температуре не ниже 0°С нормируется для изделий разных диаметров толщины и составляет не менее 3-х диаметров при наружном диаметре до 10 мм и не менее 4-х – для более толстых кабелей.

Допустимый изгиб

При монтажных работах при температуре окружающего воздуха ниже 15°С не допускается изгибание кабеля с радиусом менее 6-и диаметров.

Толщина изоляции составляет:

• При сечении до 1.5мм2 – 0.6 мм;
• При сечении 4-6мм2 – 0.7 мм.

Электрическое сопротивление изоляции составляет от 6 Мом на километр для самого толстого провода, до 10 Мом на километр – для самого тонкого.

Изделие ВВГ характеризуется большим сроком службы:

• Не менее 15 лет при укладке непосредственно в грунте;
• Не менее 25 лет – в обычных условиях (помещения, тоннели, защитные желоба).

На заметку. Кабель поставляется отрезками строительной длины 150м.

Особенность контрольного кабеля КВВГ состоит в том, что он имеет только однопроволочные жилы, число которых составляет от 4 до 61. Сечение жил начинается с 1 мм2 (у некоторых производителей с 0.75 или даже с 0.5 мм2) и заканчивается 6 мм2. Поскольку жилы большого сечения имеют низкую гибкость, то кабель с количеством более 10 проводников сечением 6мм2 в продаже не имеется.

Перечисленные технические характеристики данного изделия делают его одним из самых широко востребованных при монтаже распределительных шкафов, контрольной и управляющей аппаратуры.

Особенностью данного изделия является оформление повива элементарных проводников. При их количестве более шести проводники размещаются в несколько слоев – повивов. Направление скрутки в каждом повиве меняется на противоположное. Для облегчения прозвонки кабеля в каждом повиве выделяется одна счетная пара с жилами, которые по цвету отличаются от всех остальных. Самая распространенная расцветка изоляции – белая, со счетной парой в виде проводов с изоляцией синего и красного цветов.

Отдельные производители выпускают продукцию, в которой все жилы имеют отдельные цвета в каждом повиве.

Повив кабеля и контрольные пары

Слои проводников могут дополнительно разделяться лентой из полиэтилена или полиамида.

При производстве продукции допускается заполнение свободного внутреннего пространства изоляционным материалом не скрепленным и материалом изоляции.

Обозначения

У кабеля КВВГ расшифровка обозначений проста и аналогична его силовому аналогу – ВВГ:

• К – означает, что кабель контрольный;
• В – ПВХ (поливинилхлоридная) изоляция жил и внешней оболочки;
• Г – голый, то есть без брони;
• Цифры, характеризующие количество и сечение жил в квадратных миллиметрах.

Обратите внимание! Даже в среде профессиональных электриков распространено мнение, что Г обозначает гибкий кабель. Действительно, КВВГ имеет несколько более тонкую изоляцию, чем у силовых кабелей, соответственно, он более мягкий. Это сделано для удобства монтажа в стесненных условиях распределительных устройств. В то же время не допускается его эксплуатация под воздействием изгибающих нагрузок, хотя возможна прокладка в грунте при условии дополнительной защиты в местах выхода на поверхность. Это связано с введением в материал изоляции дополнительных присадок, повышающих стойкость к агрессивным средам.

Кроме основных обозначений, существует несколько дополнительных, показывающих изменения в технических характеристиках или условиях эксплуатации:

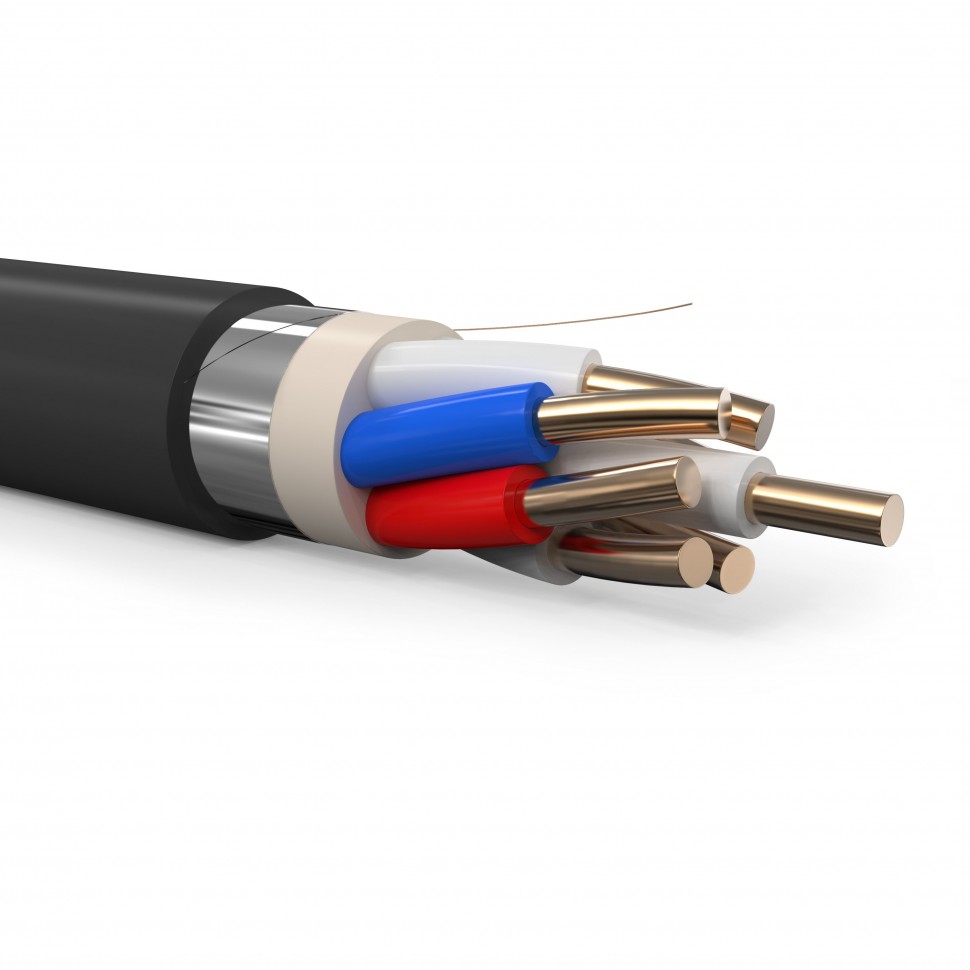

• Э – наличие дополнительного экранирующего слоя из алюминиевой фольги с оплеткой медным оголенным проводом. Экранирующая оплетка повышает помехозащищенность кабеля от наводок от проходящих рядом линий;

Экранировка

• Нг – кабель со сниженной пожароопасностью, не распространяющий горение. Кабель данной группы допускает групповую прокладку;
• Ls – кабель с низким дымовыделением. Пригоден для прокладки в жилых помещениях, поскольку при нагреве и горении выделяет низкое количество дыма и вредных веществ.

Также имеет ограниченное распространение кабель с алюминиевыми жилами, который обозначается АКВВГ. Кабель с алюминиевыми жилами имеет меньшую массу, но большее значение сопротивления при одинаковом сечении и значительно меньшую допустимую токовую нагрузку. Также АКВВГ отличается меньшей механической прочностью и требует более строгого соблюдения условий монтажа и крепления.

АКВВГ

Особенности применения

Кабель КВВГ допускает прокладку любым способом с учетом обеспечения его неподвижности и отсутствия провисов. При протяжке на открытом воздухе кабель необходимо монтировать на несущем тросе, прочность которого должна соответствовать весу кабеля. Те же условия в части провисания требуется соблюдать при прокладке на несущих крюках.

Наибольшую надежность и долговечность можно обеспечить при использовании кабельных каналов, желобов или гофрированных труб, которые снижают или устраняют полностью механические нагрузки и влияние окружающей среды.

Обычно фактический срок службы изделия при правильной эксплуатации значительно превышает указанный в спецификации, это можно определить при контрольных осмотрах и измерениях. Измерениям подлежат омическое сопротивление жил кабеля и сопротивление изоляции.

Рассматриваемая кабельная продукция не предназначена для подключения силовых цепей, но допускается кратковременная эксплуатация при соблюдении допустимых значений, приведенных в технических характеристиках.

Важно! Токовые нагрузки должны быть снижены при увеличении количества задействованных жил, поскольку в данной ситуации ухудшаются условия охлаждения проводников.

В отдельных случаях для увеличения токовой нагрузки используют сразу несколько жил в одной цепи. Это допустимо только в аварийных ситуациях на непродолжительное время. При нагреве кабеля свыше допустимой температуры его дальнейшая эксплуатация не допускается. Он подлежит замене.

Видео

Оцените статью:

elquanta.ru

Кабель КВВГ: технические характеристики, расшифровка

Кабель КВВГ относится к группе контрольных кабелей, применяемых в промышленности при подключении различных станков, аппаратов, контрольных приборов и другой автоматизированной техники.

Основное функциональное отличие контрольных кабелей — это сфера применения. Они выполнены по технологии, схожей с той, что применяется для обычных силовых проводов, но при этом имеют более тонкую изоляцию, сопротивление которой «на пробой» значительно ниже, чем у силовых. Контрольные кабели, и КВВГ в частности, предназначены исключительно для передачи управляющего сигнала к различным автоматам и приборам. Можно сказать, что они занимают промежуточное положение меж силовыми кабелями и кабелями связи — телефонными, сетевыми и другими телекоммуникационными.

Обратите внимание: в отличие от телекоммуникационных, контрольные, и кабель КВВГ в том числе, не относятся к слаботочным. КВВГ, в частности, выдерживает напряжение переменного тока в 660, а постоянного — в 1000 В.

Расшифровка названия

Здесь, согласно старой российской традиции, все просто. КВВГ означает «контрольный — винил — винил — голый». Первая буква в индексе указывает на назначение, вторая и третья — материал изоляции проводников и внешней оболочки (в данном случае винил, точнее,  поливинилхлоридный пластикат), четвертая — «Г» — означает «голый», то есть без бронирования — стальной оплетки.

Существует также кабель контрольный марки КВВГЭ, пятая буква в индексе которого означает «Экран». Она говорит о том, что проводники экранированы от воздействия внешних электрических полей специальной прослойкой между индивидуальной изоляцией жил и общей защитной оболочкой.

Встречаются также КВВГнг и КВВГнг-ls — негорючие кабели, предназначенные для особых условий.

Конструкция и отличия от силовых проводов

Конструктивно КВВГ не очень отличается от того же ВВГ. Он имеет от 4 до 61 медных однопроволочных жил, каждая из которых заключена в поливинилхлоридную оболочку. Сверху идет общая изоляция из того же материала, отличающаяся по цвету (как правило, она черная). Заполнение каким-либо материалом, например мелонасыщенной невулканизированной резиной, допускается, но может и отсутствовать. Сечение проводников обычно круглое, как и общее сечение кабеля. В экранированном кабеле присутствует экран из тонкого алюминия, дополненного сеткой из тончайшей медной проволоки, под общей оболочкой. В некоторых кабелях, в частности, КВВГнг-ls, может присутствовать дополнительный разделительный слой из полиэтилена или того же ПВХ.

Отличия с силовыми кабелями у контрольного следующие:

• слой поверхностной изоляции тоньше, что обеспечивает лучшую гибкость;
• все жилки скручены в так называемый повив;
• жилы могут быть любого цвета, но среди них обязательно есть пара — синяя и красная. Это — счетная пара.

Расположение красной жилы в счетной паре указывает направление — в какую сторону считать пары при разделке кабеля и подключении аппаратуры.

У этого типа кабелей есть особенность — в состав оболочки введены вещества, позволяющие выдерживать агрессивную внешнюю среду.

Технические характеристики

Контрольный кабель КВВГ имеет следющие ТТХ:

1. Температурный диапазон работы — от –50 до +50 градусов по Цельсию.
2. Максимально допустимая температура нагрева — до +70, в случае с коротким замыканием — до +160 в течении нескольких секунд.
3. Нормированный максимум рабочего напряжения при переменном токе частотой в 50 Гц — 660 В.
4. Испытательное напряжение при той же частоте — 2500 В.
5. Эксплуатационно допустимая влажность воздуха при температуре в +35 градусов — 98%.
6. Минимальная температура окружающего воздуха при укладке без подогрева — 0 градусов по Цельсию.
7. Сопротивление изоляции — от 6 до 10 МОм на километр, в зависимости от сечения проводников. Чем больше сечение, тем меньше величина сопротивления.
8. Строительная длина — 150 м.
9. Максимальный радиус изгиба — 6 собственных диаметров (для неэкранированного кабеля).
10. Вес контрольного кабеля КВВГ начинается от 73 кг/километр при наружном диаметре в 7.2 мм (4 жилы по 0.75 мм квадратных, минимальное сечение).

Гарантийный срок составляет 2–3 года (в зависимости от производителя). При этом фактический срок значительно выше, но сильно зависит от места и способа прокладки. При прокладке в сухих тоннелях, шахтах, в любых других помещениях в гофрированной трубе или кабель-канале он составляет 25 лет, при прокладке открытым способом в траншеях, сырых подвалах или в других местах с агрессивной внешней средой — 15 лет.

Сфера применения

Данный кабель предназначен для подключения систем контроля, управляющих контуров, релейной защиты и других видов автоматизированного управления и мониторинга различной аппаратуры. При этом требуется обеспечить неподвижность подключения.

Прокладка может осуществляться любым способом — закрытым, открытым, в том числе в агрессивной среде (например, в почве с повышенной кислотностью или соленостью), методом протяжки на открытом воздухе, если не допускать провисов. КВВГ боится растяжения, а также механических повреждений, поэтому в случае прокладки открытым способом должен быть надежно защищен от силового воздействия любого вида.

Видео по теме

profazu.ru

Кабель контрольный КВВГ

КВВГ — кабели с медными токопроводящими жилами с пластмассовой изоляцией в пластмассовой оболочке, с защитными покровами или без них, предназначенные для неподвижного присоединения к электрическим приборам, аппаратам и распределительным устройствам номинальным переменным напряжением до 660 В частотой до 100 Гц или постоянным напряжением до 1000 В при температуре окружающей среды от -50°С до +50°С.

Медные токопроводящие жилы кабелей КВВГ выполняются однопроволочными. Изолированные жилы должны быть скручены. Допускается изготовление сердечника, имеющего в центре до четырех изолированных жил без скрутки, при наличии последующих повивов.

Кабели КВВГ предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств. Кабели КВВГ прокладываются в помещениях, каналах, туннелях, в условиях агрессивной среды при отсутствии механических воздействий на них.

токопроводящая жила — медная, однопроволочная.изоляция — поливинилхлоридный пластикат.скрутка — изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой по цвету отличаются друг от друга и от остальных жил.оболочка — поливинилхлоридный пластикат.количество жил — 4,5,7,10,14,19,27,37.сечение жил, мм² — 0,75; 1,0; 1,5; 2,5; 4; 6.срок службы — при прокладке в земле (траншеях) и на эстакадах, не менее: 15 лет;при прокладке в помещениях, каналах, туннелях, не менее: 25 лет.

Номенклатура кабеля марки КВВГ:

КВВГ 4х0.75

КВВГ 4х1

КВВГ 4х1.5

КВВГ 4х2.5

КВВГ 4х4

КВВГ 4х6

КВВГ 5х0.75

КВВГ 5х1

КВВГ 5х1.5

КВВГ 5х2.5

КВВГ 7х0.75

КВВГ 7х1

КВВГ 7х1.5

КВВГ 7х2.5

КВВГ 7х4

КВВГ 7х6

КВВГ 10х0.75

КВВГ 10х1

КВВГ 10х1.5

КВВГ 10х2.5

КВВГ 10х4

КВВГ 10х6

КВВГ 14х0.75

КВВГ 14х1

КВВГ 14х1.5

КВВГ 14х2.5

КВВГ 14х4

КВВГ 14х6

КВВГ 19х0.75

КВВГ 19х1

КВВГ 19х1.5

КВВГ 19х2.5

КВВГ 19х4

КВВГ 19х6

КВВГ 27х0.75

КВВГ 27х1

КВВГ 27х1.5

КВВГ 27х2.5

КВВГ 27х4

КВВГ 27х6

КВВГ 37х0.75

КВВГ 37х1

КВВГ 37х1.5

КВВГ 37х2.5

КВВГ 37х4

КВВГ 37х6

Основные конструктивные параметры кабеля — КВВГ:

Число жил и сечение, мм	Диаметр кабеля, мм	Масса кабеля, кг/км
4х1,0	8,0	90,2
5х1,0	9,3	119
7х1,0	10,0	151
10х1,0	12,3	207
14х1,0	13,3	267
19х1,0	14,6	344
27х1,0	17,3	470
37х1,0	19,7	636
4х1,5	9,2	126
5х1,5	10,0	149
7х1,5	10,6	192
10х1,5	13,3	265
14х1,5	14,4	347
19х1,5	15,9	450
27х1,5	19,2	636
37х1,5	21,4	839
4х2,5	10,2	171
5х2,5	11,0	205
7х2,5	11,9	268
10х2,5	14,9	373
14х2,5	16,1	496
19х2,5	17,8	650
27х2,5	21,6	919
37х2,5	24,6	1244
4х4	11,8	249
7х4	14,0	398
10х4	17,6	558
4х6	13,0	333
7х6	15,5	541
10х6	20,0	779

www.kvvg.ru

Контрольные кабели. Назначение контрольного кабеля

Контрольные кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В. частотой до 100 Гц или постоянным напряжением до 1000 В. Контрольные кабели применяются для устройств сигнализации, контроля, управления, релейной защиты и т. п.

Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Контрольные кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря и могут монтироваться: на открытом воздухе, под навесом, в помещениях, шахтах, подвалах, почве, судовых и корабельных помещениях, где возможно длительное наличие воды или частая конденсация влаги.

Кабель контрольный с алюминиевыми жилами акввг. Кабель контрольный с медными жилами кввг, кввгэ. Назначение.

Контрольные кабели предназначены для присоединения к электрическим приборам, аппаратам в электрических распределительных устройствах переменного тока до 660 В частоты до 100 Гц или постоянного напряжения до 1000.

Основные технические характеристики.

Рабочее напряжение — до 660 В (переменного тока частоты 100 Гц), до 1000 В постоянного тока.

Температура окружающей среды при эксплуатации — от -50°Сдо +50°С.

Относительная влажность воздуха (при температуре до +35° С) -до 98%.

Предельно длительно допустимая рабочая температура жил — +70° С.

Электрическое сопротивление изоляции (пересчитанное на 1 км длины и температуру +20° С) — не менее 6 МОм.

Кабели могут быть проложены без предварительного обогрева при температуре — не ниже -15° С.

Строительная длина для поставки — не менее 150 м, короткомеры не менее 20 м в количестве не более 15%,в том числе длиной от 20 до 50 м в количестве 5%.

Изолированные жилы имеют цифровую или цветовую маркировку. Кабель стоек к монтажным изгибам. Кабель не распространяет горение. Кабель устойчив к воздействию повышенной влажности при температуре +35 °С, солнечного излучения, соляного тумана. Срок службы — 15 лет, при прокладке в помещениях, туннелях, каналах — 25 лет.

Конструкция контрольных кабелей и условия эксплуатации.

Марка кабеля.Условия эксплуатации.Конструкция

КРСГ	Прокладка внутри помещений, в каналах, туннелях, и в местах, не подверженных вибрации, при отсутствии механических воздействий на кабель, в среде, нейтральной по отношению к свинцу
КРСК	Прокладка под водой и в местах, где кабель подвергается значительным растягивающим усилиям
КРСБГ, КПВБГ, КПВБбГ, КРВБГ, КПсВБГ, КРНБГ, КРВВБГ, КПсВБбГ, АКПВБГ, АКПВБбГ, АКРВБГ, АКВВБГ, АКПсВБГ, АКРНБГ, АКРВБбГ, АКРВБбГ, АКВВБбГ, АКПсВБбГ	Прокладка в помещениях, каналах, где кабель не подвергается значительным растягивающим усилиям
КРВГ, КВВГ, КПВГ, КВВГ-П, КРНГ, КПсВГ, КПВГ-П, КПсВГ-П, АКПВГ-П, АКВВГ, АКРВГ, АКРНГ, АКВВГ-П, АКПсВГ-П, АКПВГ, АКПсВГ	Прокладка в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель
КРВГЭ, КВВГЭ, КПсВГЭДКРВГЭ, АКВВГЭ, АКПсВГЭ	Прокладка в помещениях, каналах, туннелях при отсутствии механических воздействий на кабель в условиях агрессивной среды и необходимости защиты электрических цепей от внешних электрических полей
КВВБн, КПсВБн, КРВБн, КРНБн	Прокладка в шахтах, внутри пожароопасных помещений, где кабель не подвергается значительным растягивающим усилиям
КРВБ, КРНБ, КВВБ, КПВБ, КПсВБ, АКРВБ, АКРНБ, АКВВБ, АКПВБ, АКПсВБ	Прокладка в земле (траншеях) в условиях агрессивной среды и в местах, подверженных воздействию блуждающих токов, где кабель не подвергается значительным растягивающим усилиям
КПсБбШв, КВБбШв, КПБбШв, АКПсБбШв, АКПБбШв, АКВБбШв	Прокладка в помещениях, каналах, туннелях, в земле (траншеях), в том числе в условиях агрессивной среды и в местах, подверженных воздействию блуждающих токов, где кабель не подвергается значительным растягивающим усилиям

КВВГ

Кабели могут быть проложены в помещениях, каналах, туннелях при отсутствии механических воздействий на кабель, а также на открытом воздухе. Допускается прокладка в земле (траншеях) при обеспечении защиты кабелей в местах выхода на поверхность.

Жилы: однопроволочный медный проводник.

Изоляция: ПВХ пластикат.

Наружная оболочка: ПВХ пластикат.

КВВГЭ

Кабели могут быть проложены в помещениях, каналах, туннелях при отсутствии механических воздействий на кабель в условиях агрессивной среды и необходимости защиты электрических цепей от влияния внешних электрических полей.

АКВВГ

Кабели могут быть проложены в помещениях, каналах, туннелях при отсутствии механических воздействий на кабель, а также на открытом воздухе. Допускается прокладка в земле (траншеях) при обеспечении защиты кабелей в местах выхода на поверхность.

Жилы: однопроволочный алюминиевый проводник.

Изоляция: ПВХ пластикат.

Общий экран: алюминиевая или медная фольга. Наружная оболочка: ПВХ пластикат.

studfiles.net

Кабель контрольный: виды и использование

На сегодняшний день кабель контрольный только начинает пользоваться популярностью, так как не многие владельцы частных домов знают о нем. Также важно знать о его достоинствах, которые делают его более предпочтительным в определенных отраслях. В данной статье речь пойдет о том, что же это за кабель, какая бывает классификация, марки, а также где он обычно применяется и какими свойствами обладает.

Что это такое

В первую очередь необходимо обратить внимание на то, что данный тип кабеля отличается от обычных электрических силовых. Это связано с его специфическими особенностями. Контрольным кабелем называется многожильный провод. Он служит для передачи сигнала и информации о текущем состоянии, режиме работы и положении различных контролируемых объектов, которые к нему подключены. Обычно к такому многожильному проводу подключаются труднодоступные электрические установки, аппараты или обычные приборы.

Данный вид кабеля принято считать промежуточным между стандартным силовым электрическим проводом и для проведения связи. Зачастую используется для подключения электрических приборов, вторичной коммутации аппаратуры дистанционного управления для регулирования запуска и активации систем. Нормы и стандарты его прокладывания содержатся в Правилах устройства электроустановок (ПУЭ). В ПУЭ содержатся отдельные нормы, которые предусматривают места для прокладки контрольного кабеля, а также способов. ПУЭ позволяет правильно выбрать сечение такого многожильного провода для определенных целей

Классификация

Все контрольные кабеля имеют свою классификацию в зависимости от своей конструкции, от области использования, марки и размеров. Контрольный кабель можно разделить по его основным признакам в зависимости от самой конструкции шнура. Материал, и которого делается производство такого провода. Он может быть медным, алюминиевым или же алюмомедным. Разница между сопротивлением алюминия и меди в 1,65 раз (у алюминия больше).

Материал защитной изоляции между жилами контрольного кабеля. Изоляция между ними может быть выполнена из обычной устойчивой резины, из поливинилхлоридного пластиката, самогасящегося полиэтилена, полиэтилена с пониженным значением плотности, а также из специального вулканизированного полиэтилена. Материал внешней оболочки позволяет разделить контрольный кабель на резиновый, выполненный из огнеупорной негорючей резины, из поливинилхлоридного пластиката.

По форме он может быть округлым или плоским. По внешнему виду защитного покрова. Защитный покров может быть изготовлен из бронированного материала, свинца, стальной гофрированной ленты, а также из алюминиевого покрытия. Отдельно классифицируется контрольный шнур по характеру защищенности от помех – экранированный и не экранированный.

Для классификации и определения большинства характеристик основного контрольного кабеля используется маркировка, которая наносится на внешнюю оплетку. По стандартам ПУЭ они должны иметь отдельно свое наименование, номер, а на бронированных коробах или лотках бирки с указанием нагрузки, на которую рассчитаны провода.Для обозначения применяется буквенно-цифровые обозначения. Например:

• «А» – в проводе находится алюминиевая жила;
• «Б» – внешнее бронирование жил;
• «Бн» – бронирование с негорючим покрытием;
• «Г» – без защитного покрытия;
• «К» – бронирование из оцинкованного металла;
• «О» – отдельная оболочка для каждой жилы.

Видео “Силовые и контрольные провода”

Область применения

По нормативным актам ПУЭ контрольные кабеля могут быть проложены в эксплуатируемых жилых и промышленных зданиях, по различным каналам, в туннелях. Для этого должно соблюдаться обязательное условие – многожильный провод не должен подвергаться воздействию растягивающих сил. Если на него оказывается незначительная нагрузка, тогда для защиты по его длине протягивается две стальные ленты, которые обрабатывают специальным антикоррозийным покрытием. Также шнур может быть помещен между оцинкованных лент или одной профилированной.

В каналах и туннелях он прокладывается в том случае, если на него нет механического воздействия. При помещении контрольного кабеля в землю его защита обеспечивается бронированием двумя стальными лентами с защитным покровом с внешней стороны (поливинилхлоридный пластикат).

Нормы ПУЭ также предусматривают совместное прокладывание силовых и контрольных кабелей, если они имеют отношение к одной и той же технической установке. В таком случае между ними должно быть определенное расстояние, а также использоваться защита от помех (экранированная оплетка). Расстояние позволит исключить взаимное влияние друг на друга по всей длине.

Минимальное расстояние между силовым и контрольным проводом на 400 вольт должно составлять не менее 0,25 м. Такое расстояние должно выдерживаться по всей длине линии.При параллельном расположении контрольных шнуров расстояние между ними не нормируется. В зависимости от места монтажа, может применяться более гибкий шнур с соответствующей длиной. В зависимости от гибкости марки нужно рассчитывать длину провода. Длина должна быть рассчитана с учетом подключений.

Какими характеристиками обладает

Какими характеристиками обладает конкретный вид контрольного провода, определяет его марка. Марка наносится на внешней оболочке жил. Обычно есть 2 вида шнура, которые рассчитаны на сеть с напряжением до 660 вольт и до 1000 вольт.

Сечение силовых жил также может бить разной, находясь в диапазоне от 0,5 мм2 и до 10 мм2. Между сечением и номинальным напряжением существует связь. Чем больше значение нагрузки, тем большее сечение необходимо подбирать. В зависимости от толщины оплетки будет снижаться гибкость.

Подходящие марки нужно подбирать по специальным таблицам с учетом норм ПУЭ. Один из самых распространенных марок – КВВГ 5х1. 5х1 означает, что в его основе лежит пять медных жил, а каждая имеет круглое сечение 1 мм2. Благодаря небольшому количеству жил в основе провода (а их может быть до 61 штуки), он является весьма гибким. Гибкий КВВГ 5х1 имеет устойчивую поливинилхлоридную изоляцию и оболочку по всей длине.

У гибкого КВВГ 5х1 неподвижное соединение, с минимальным расстоянием между жилами. Он является достаточно гибким контрольным кабелем, рассчитан на нагрузку до 600 вольт и частоту до 100 герц. Гибкий контрольный повод КВВГ 5х1 имеет такую защитную конструкцию, что способен стабильно работать при внешней температуре от 50 градусов мороза до 50 градусов тепла. На сегодняшний день существует множество типов контрольного кабеля с различными характеристиками, но КВВГ 5х1 является оптимальным выбором в большинстве ситуаций. Также он доступен, поскольку достаточно распространен в странах СНГ.

Толщина изоляции между жилами КВВГ 5х1 составляет 0,6 мм. Средняя масса – 120 км/кг. Контрольный кабель КВВГ 5х1 можно использовать для наружного прокладывания, в закрытых помещениях и конструкциях, жилых и нежилых зданиях. Прокладывается легко, так как обладает хорошей гибкостью. Для дополнительной защиты по стандартам ПУЭ монтаж провода может проходить с использованием специальных защитных конструкций на все расстояние (в металлических трубах, рукавах).

КВВГ 5х1 должен быть подключен к электрическим аппаратам или приборам и к распределительным устройствам (щиток). Прокладывание должно соответствовать нормам ГОСТ и ПУЭ. Срок службы гибкого контрольного кабеля КВВГ 5х1 может составлять до 30 лет при правильном монтаже и эксплуатации. Также используется провод немецкой марки NYM, марка ВВГ, изолированный провод марки СИП. Особо гибкая оплетка относится к марке КОГ. Повышенная прочность у марок (N)HXH.

Видео “Производство кабельно-проводниковой продукции”

Из видео вы узнаете, какие особенности имеет данный процесс и что с ним связано. Посмотрев видео, вы сможете выбрать качественный кабель с большей уверенностью.

otoke.ru

Контрольный кабель КВВГ, провод — технические характеристики, конструкция жил, применение

Краткая характеристика

Контрольный кабель КВВГ предназначен для неподвижного присоединения к электрическим приборам, аппаратам, а также сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В с частотой до 100 Гц или постоянным напряжением до 1000 В. Кабели КВВГ используют для прокладки на открытом воздухе, в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии угрозы механических повреждений.

Конструкция

Кабель КВВГ выпускается как одножильным, так и многожильным — от 2 до 37 жил. Токопроводящие жилы кабелей КВВГ выполняются однопроволочными. Изолированные жилы должны быть скручены. Допускается изготовление сердечника, имеющего в центре до четырех изолированных жил без скрутки, при наличии последующих повивов. В каждом повиве провода КВВГ имеется счетная пара, изолированные жилы которой отличаются по цвету друг от друга и от остальных жил.Токопроводящие жилы круглой формы класса 1 (ГОСТ 22483) изготавливают из меди. (по ГОСТ 22483). Изоляция жил и оболочка изделия выполняются из ПВХ-пластиката.

Технические и эксплуатационные характеристики

Контрольный кабель КВВГ предназначен для эксплуатации в стационарном состоянии при температуре окружающей среды от -50° С до +50° С, относительной влажности воздуха до 98% (при температуре до 35° С).

В рабочем режиме предельная длительно допустимая температура нагрева жил составляет + 70° С, в аварийном режиме или в режиме перегрузки — + 80° С (при длительности нагрева не более 8 часов в сутки и 1000 часов за весь срок службы). При коротком замыкании (до 4 сек) максимальная допустимая температура нагрева жил (до 4 сек) — + 160° С.

Кабели КВВГ в течение 5 мин. выдерживают испытание переменным напряжением 2500 В.

Электрическое сопротивление изоляции жил при температуре 20 °С при сечении 0,72- 1,5 мм2 составляет 10 МОм/км, при сечении 2,5-4 мм2 — 9 МОм/км, при сечении 6 мм2 — 6 МОм/км. Номинальная толщина изоляции для жил сечением 0.75 — 2.5 мм2 — 0,6 мм, сечением 4 — 6 мм2 — 0,7 мм, сечением 10 мм2 — 0,9 мм.

Прокладка и монтаж провода КВВГ без предварительного подогрева производится при температуре не ниже -15°С. Минимальный радиус изгиба при прокладке кабелей диаметром до 10 мм — 3 Dн, диаметром от 10 до 25 мм — 4 Dн, диаметром от 25 мм — 6 Dн (Dн — наружный диаметр кабеля).

Гарантийный срок эксплуатации кабеля КВВГ — 3 года, срок службы при прокладке на открытом воздухе и в траншеях не менее 15 лет, при прокладке в помещениях, туннелях, каналах — не менее 25 лет. Строительная длина кабелей не менее 150 м.

При одиночной прокладке кабели КВВГ не распространяют горение.

Сфера применения

Контрольные кабели КВВГ применяются для прокладки на открытом воздухе, в помещениях, каналах, туннелях, в условиях агрессивной среды, но при отсутствии механических воздействий. При обеспечении защиты в местах выхода на поверхность кабели КВВГ можно прокладывать в земле (траншеях).

Все статьи

www.erc.ru

Кабель контрольный КВВГ — Электросистемы

Как купить КВВГ?

Наша компания сотрудничает с крупнейшими кабельными заводами России: Энергокабель, Камкабель, Иркутсккабель, Конкорд, ЭлТрейд и т.д. Благодаря объемам закупаемой продукции наши цены на кабель выгодно отличаются от таковых у конкурентов.

Если Вы хотите приобрести контрольный кабель в розницу по низкой цене, Вы можете сделать это в магазине Электромаркет г. Хабаровск или в магазинах Электросистемы в Комсомольске-на-Амуре, Благовещенске, Биробиджане. Адреса указаны в разделе сайта КОНТАКТЫ.

Если Вы хотите заключить договор на оптовые поставки по индивидуальным условиям, Вам нужно связаться с менеджерами по телефонам, указанным для Вашего региона в разделе сайта КОНТАКТЫ.

Применение контрольного кабеля

Кабели КВВГ предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств.

КВВГ является одним из видов контрольного кабеля. Токопроводящая жила проводника представлена однопроволочной медной основой, позволяющей работать в условиях переменного напряжения до 600 Вольт и частотой до 100 герц. При постоянном напряжении провод выдерживает ток до 1000 вольт, что является очень хорошим показателем для проводника подобного класса.

Надежная изоляция из поливинилхлоридного (ПВХ) пластиката дает возможность использовать кабель для неподвижного соприкосновения к электрическим приборам, аппаратуре и при сборке зажимов электрораспределителей.

Что касается температурной устойчивости кабеля, то проводник может применяться при стабильной температуре окружающей среды, в границах -500 С…+500 С. При этом, температура нагревания жил при эксплуатации может достигать 70 градусов выше ноля, что не влияет на работу и безопасность проводника.

При скрутке проводника КВВГ используется кабельная пряжь или бумажный корд. Данные материалы придают проводу округлую форму. При этом, в каждом повиве жилы имеют разную расцветку, что позволяет отличить их от остальных жил, что находятся в повиве.

Согласно своим техническим характеристикам, проводник может использоваться в помещениях, туннелях, при агрессивной среде и отсутствии механических влияний на кабель. Единственным условием, которое должно соблюдаться при прокладывании кабеля под землей, обеспечение защиты в местах выхода проводника на поверхность. Также, кабель может быть проложен на поверхности, но в таком случае срок общего времени эксплуатации заметно сокращается.

Модификации кабеля КВВГ

Помимо предельных температур для работы указанных выше, может работать при режиме перегрузки с температурой + 800 С (при условии, что длительность нагрева не больше 8-ми часов за сутки и тысячи часов за весь эксплуатационный срок). При замыкании до 4 секунд, температура — максимум нагревания жил +1600 С.

КВВГ также могут полностью выдерживать испытание напряжением переменным, составляющим 2500В в течение 5 минут. Данный вид имеет ПВХ-изоляцию и такую же оболочку, а также не распространяет горение.

Отметим, что существует большой ряд разновидностей кабелей КВВГ. В его обозначении всегда показываются отличительные свойства каждой определенной модификации.

К примеру:

• плоский имеет обозначение – КВВГ-П
• бронированный вид – КВВБ
• экранированный – КВВГэ и т.п.

КВВГ (модификация «нг») как и АКВВГ также может применяться для осуществления прокладки в сооружениях для реализации безопасности (пожарной) цепей кабеля при прокладке его в пучках.

КВВГэ используют для осуществления прокладки в зонах, где наблюдается воздействие электрических полей. КВВБ применяется в тоннелях, помещениях и каналах, находящихся под воздействием блуждающих видов тока с растяжением (незначительным) кабеля. КВВБГ – если не существует растягивающих нагрузок.

Для жил сечением, номинальная толщина изоляции:

• 1-2,5 мм2 — 0,6 мм;
• 4-6 мм2 — 0,7 мм.

Срок службы при прокладке в траншеях, земле или эстакадах не менее 15 лет. А при эксплуатации в помещениях, туннелях, каналах — 25 лет.

es-dv.ru

Расшифровки кабельных обозначений (маркировок) — Профсектор

ШОГ	Шнур с параллельными жилами, с поливинилхлоридной изоляцией, особо гибкий, на напряжение до 300В для систем 300/300В. Шнур марки ШОГ может изготовляться в спиральном исполнении мерными длинами, при этом к марке шнура через дефис добавляют букву С»: ШОГ-С	Для присоединения электробритв, массажных и других подобных приборов с номинальной токовой нагрузкой не более 0,2 А
ШВП	То же, повышенной гибкости	Для присоединения радиоэлектронной аппаратуры, бытовых осветительных приборов, электроприборов микроклимата, электромеханических бытовых приборов, электровентиляторов и других подобных приборов, если шнур часто подвергается легким механическим деформациям
ШВД	Шнур одножильный, с поливинилхлоридной изоляцией, повышенной гибкости, на напряжение до 300В для систем 300/300В	Для декоративных осветительных гирлянд, для неподвижного защищенного монтажа внутри приборов (установок)
ШВВП	Шнур с параллельными жилами, с поливинилхлоридной изоляцией, с поливинилхлоридной оболочкой, гибкий на напряжение до 380В для систем 380/380В	Для присоединения приборов личной гигиены и микроклимата, электропаяльников, светильников, кухонных электромеханических приборов, радиоэлектронной аппаратуры, стиральных машин, холодильников и других подобных приборов, эксплуатируемых в жилых и административных помещениях, и для изготовления шнуров удлинительных
ШВЛ	То же, со скрученными жилами
ПВС	Провод со скрученными жилами с поливинилхлоридной изоляцией, с поливинилхлоридной оболочкой, гибкий, на напряжение до 380В для систем 380/660В. Предназначен для армирования неразборной арматурой (вилками и т.д.).	Для присоединения электроприборов и электроинструмента по уходу за жилищем и его ремонту, стиральных машин, холодильников, средств малой механизации для садоводства и огородничества и других подобных машин и приборов, и для изготовления шнуров удлинительных
ПВСн	Провод со скрученными жилами с поливинилхлоридной изоляцией, с поливинилхлоридной оболочкой, гибкий, на напряжение до 380В для систем 380/660В. Не предназначен для армирования неразборной арматурой (вилками и т.д.).
ПВСП	То же, с параллельными жилами
ШРО	Шнур со скрученными жилами, с резиновой изоляцией, в оплетке из хлопчатобумажной швейной нитки, синтетической нити или из их комбинации, гибкий, на напряжение до 380В для систем 380/380В	Для присоединения бытовых электроутюгов
ПРС	Провод со скрученными жилами, с резиновой изоляцией, с резиновой оболочкой, гибкий, на напряжение до 380В для систем 380/660В	Для присоединения электронагревательных приборов
ПРМ	Провод со скрученными жилами, с резиновой изоляцией, с оболочкой из маслостойкой резины, гибкий, на напряжение до 380В для систем 380/660В	Для присоединения электроприборов и электроинструмента по уходу за жилищем и его ремонту, средств малой механизации для садоводства и огородничества, электронагревательных приборов, контактируемых с маслами и смазками, и для изготовления удлинительных шнуров
ПСГ	Провод одножильный или со скрученными жилами, с резиновой изоляцией, с усиленной оболочкой из маслостойкой резины, на напряжение до 450В для систем 450/750В	Для передвижных токоприемников и механизмов

разница между кабелем питания и кабелем управления

В чем разница между силовым кабелем и кабелем управления

Силовой кабель

Силовой кабель — это кабельный продукт, который используется для передачи и распределения энергии большой мощности по основным линиям энергосистемы, включая все виды напряжения 1-500 кВ и выше. уровни, все виды изолированных силовых кабелей.

Разновидности силовых кабелей:

Кабели среднего и низкого напряжения (обычно 35 кВ и ниже): кабель с ПВХ изоляцией, кабель с полиэтиленовой изоляцией, кабель с изоляцией из сшитого полиэтилена и т. Д.

Высокое давление (обычно 110 кВ и выше): полиэтиленовый кабель и кабель с изоляцией из сшитого полиэтилена и т. Д.

Контрольный кабель

Контрольный кабель представляет собой контрольный кабель с ПВХ изоляцией и оболочкой из ПВХ, который подходит для промышленных и горнодобывающих предприятий, энергетики и транспортные отделы, с целью контроля напряжения переменного тока ниже 450/750 вольт и защиты линий. Контрольный кабель обладает характеристиками влагонепроницаемости, защиты от коррозии и повреждений и может быть проложен в туннеле или кабельной траншее.

Основное различие между кабелем питания и кабелем управления

Цвет изоляции провода кабеля управления обычно черно-белый, кабель питания низкого напряжения обычно цветной. Как правило, сечение кабеля управления не превышает 10 кв. Электрический силовой кабель — это в основном передача электроэнергии, которая обычно имеет большое сечение.

Технические характеристики силовых кабелей обычно большие, от больших до 500 квадратных футов, которые могут быть произведены более крупными производителями, и сечение кабелей управления относительно невелико, а сечение кабелей управления обычно невелико, а максимальное сечение не более 10 кв.

В зависимости от количества жил кабеля силовой кабель в соответствии с требованиями электросети, как правило, является пятижильным, в то время как сигнал управления передачей кабеля управления имеет много жил. По стандарту насчитывается более 61 ядра, но он также может изготавливаться по желанию пользователя.

В чем разница между кабелем питания и кабелем управления? _Industry News_Blog_электропровод

Силовой кабель VS Контрольный кабель

А.Передающий:
Силовой кабель используется для передачи электроэнергии. Напряжение и ток, подключенные к кабелю, выше, изоляция выше, сечение жилы больше, а внутренняя часть кабеля содержит 5 жил.

Кабель управления , основная передача — это слаботоковый сигнал: например, работа контактора управления приводом подключения, реле, передача аудио и видеосигналов, мощность передачи проводов мала, напряжение класса напряжения низкое.

Кабель управления имеет большее количество проводов с внутренним сердечником и может иметь отдельные экранирующие слои для проводов.

В. Напряжение:

Силовой кабель: 0,6 / 1 кВ, например: VV ， YJV

Кабель управления : 450/750 В, например: KVV ， KVVP

Изоляция и толщина оболочки силового и контрольного кабеля, соответствующие той же спецификации, на момент производства больше, чем у контрольного кабеля.

C.Стандарт:

Кабель питания : GB12706

Кабель управления: 9330

D. Технические характеристики и площадь сечения

Кабели управления обычно имеют поперечное сечение не более 10 квадратных метров.

Силовые кабели — это в основном силовые передачи, как правило, имеют большое поперечное сечение.

Размер силового кабеля может быть больше, до 500 квадратных метров (диапазон обычных производителей может производить), тогда большое поперечное сечение может сделать относительно немного производителей, в то время как сечение кабеля управления обычно меньше, максимум, как правило, не более 10 кв.

Какие приложения лучше всего?

Кабель лотка питания и управления

поставляется с различными комбинациями изоляции и оболочки для легких и тяжелых промышленных применений.

Эти кабели можно использовать в помещениях и на открытом воздухе, они подходят для непосредственного захоронения и могут использоваться во взрывоопасных зонах Класса 1 Раздела 2 и Класса 2 Раздела 2.

Кабель лотка питания и управления

чаще всего используется на нефтехимических заводах, в промышленных системах управления, системах внутренней связи, реле управления движением, модулях расширения мощности и других мощных функциях.

С этим типом кабеля один и тот же лотковый кабель может использоваться как для питания, так и для управления. На подстанции, например, кабельный лоток может использоваться для питания вентиляторов, охладителей и освещения. На стороне управления он может использоваться для включения и выключения коммутационного оборудования, такого как реле и выключатели, по мере необходимости.

1. Проводник

• Размер / калибр (варьируется)
• Количество проводов или пар (варьируется)

2.Цветовой код (варьируется)

• M1 E1: Цвета включают черный, белый, красный, зеленый, оранжевый, синий и белый.
• M1 E2: Без зеленого и белого цветов. Это обычное дело на подстанциях электроснабжения.
• Метод 4: вместо цветов используются числа.

3. Экранирование

При необходимости: алюминиевая майларовая фольга с заземляющим проводом.

4. Изоляция (наиболее распространенные типы)

• THHN / THWN (ПВХ)
• XHHW (XLP)
• EPR
• XLPO

5.Куртки (наиболее распространенные типы)

• ПВХ
• CPE
• Хлорсульфированный полиэтилен (CSPE)
• LSZH

6. Заземление

• Зеленая земля
• Открытая земля
• Несколько заземлений

7. Температура

• Расчетная температура до 75 градусов Цельсия для влажных помещений
• Расчетная до 90 градусов Цельсия для сухих мест

8. Расположение

• Кабельные лотки
• Лестницы
• Желоба
• Каналы
• Сплошные нижние лотки
• Подобные конструкции, как определено в статьях NEC 318 и 340
• Кабельные каналы
• Дорожки качения
• Кабельные каналы
• Кабелепровод

Для использования вне помещений требуется провод передачи сообщений.

9. Приложения для управления, энергетики и КИП

• Производство
• Промышленное
• Коммерческое
• Цепи управления для работы и соединения устройств сигнализации и защиты

Примеры: химические и промышленные предприятия, сталелитейные заводы, коммунальные подстанции, заводы и ветряные турбины.

Изоляция и экранирование

В таблице ниже показана стоимость и сложность различных типов изоляции, кожухов и экранирования.

Для изоляции самые простые и наименее дорогие кабели силового и контрольного лотка будут иметь нейлоновые проводники THHN-PVC с оболочкой из ПВХ.

Экранирование из алюминия или меди обеспечивает защитный экран вокруг кабеля. Это помогает минимизировать или исключить влияние электродвижущих помех на приводы, двигатели, контрольно-измерительные приборы и радиооборудование.

Для экранирования лотковых кабелей обычно используются продольные или спирально намотанные ленты. Ленты обычно представляют собой алюминиевые или медные ленты с полиэфирной основой.Для более тяжелых промышленных и коммунальных приложений используйте отожженные медные ленты толщиной 0,005 дюйма, спирально или гофрированные и наложенные продольно.

Для большинства источников питания кабели могут быть неэкранированными, чтобы снизить затраты. Согласно Omni Cable, неэкранированные кабельные лотки по-прежнему являются огнестойкими и не содержат свинца, что означает, что их можно безопасно применять в самых разных сферах применения.

Поскольку кабельные лотки используются в таких местах, как химические заводы, электростанции и коммерческие офисные здания, их способность оставаться в безопасности независимо от окружающей среды имеет жизненно важное значение.

Разница между кабелями класса I, раздел I и класса I, раздел II

Класс 1 Раздел 1 (2104 NEC 500.5)

Этот кабель разработан для зон, где есть или может быть взрывоопасная атмосфера, состоящая из газов или паров, смешанных с воздухом, присутствующих при нормальной работе по любой причине.

Класс 1 Раздел 2 (2014 NEC 500.5)

Этот кабель разработан для зон, где существует взрывоопасная атмосфера, состоящая из газов или паров, смешанных с воздухом, при возникновении ненормальных условий, таких как повреждение защитной стены или системы вентиляции.

Разработчик площадки и местные инспекторы определяют, какой класс следует использовать, а подрядчик должен определять подразделение. Ваш дистрибьютор не определяет, какой класс и разделение продуктов использовать.

Стандарты и инструкции

Требования UL

UL 83 — Провода и кабели из термопласта
UL 44 — Провода и кабели с термоактивной изоляцией
UL 1277 — Кабель для электрического питания и управления
Требования UL для устойчивости к солнечному свету и прямого закапывания
IEEE 1202 (70 тыс. БТЕ / ч) Испытание на пламя вертикального лотка — Канадский эквивалент FT4
CSA 22.3 для -40 холодного изгиба — 35 требований к холодному удару

Промышленные и коммунальные стандарты

NFPA 70 — NEC 336
NEMA WC57 / ICEA S-73-532
ICEA T-29-520 210,000 БТЕ / час Испытание на пламя

Приграничные штаты: запасы и отрезают лоток кабеля

Приграничным штатам разрешено хранить эти кабели во всех местах. См. Все доступные продукты в нашем каталоге проводов и кабелей.

Border States предлагает набор услуг и решений, включая, помимо прочего, нарезку проводов и кабелей на нужную длину и параллельное соединение, специализированные катушки для проводов и кабелей, услуги по утилизации отходов проводов и кабелей, головки для протяжки проводов и кабелей, а также программы управления кабелями .Узнайте больше о наших услугах по заказу проводов здесь.

Позвоните, и мы поможем удовлетворить все ваши потребности в продуктах и ​​решениях (866-483-7289).

Эта статья была первоначально опубликована 26 апреля 2017 г. Она была обновлена ​​и переиздана 18 мая 2021 г.

Подробнее:

Что такое лоток для кабеля? Все, что вам нужно знать

TC-ER и кабель Direct Bury: в чем разница?

Кабель управления

| Galaxy

Кабель управления

Galaxy — ведущий поставщик кабелей для управления нестандартными и складскими товарами.Galaxy может поставлять различные типы кабелей управления, как стандартные, так и нестандартные, с различными размерами AWG, номинальными напряжениями, соединениями, конструкциями экранирования и количеством проводников. Galaxy также может порекомендовать подходящий кабель управления из имеющихся в наличии для конкретных приложений.

Что такое кабель управления?

Контрольные кабели — это многожильные кабели, используемые в системах автоматизации и КИПиА. Кабели управления могут измерять и регулировать передачи автоматизированных процессов. Кабели управления часто имеют рейтинг UL.Кабели управления обычно экранированы фольгой, оплеткой или их комбинацией. При выборе кабеля управления необходимо учитывать гибкость. Важно понимать, должен ли кабель управления быть гибким или он будет постоянно изгибаться. Кабели, которые будут постоянно изгибаться в процессе автоматизации, могут потребовать другой конструкции по сравнению с кабелем, который просто должен быть гибким, чтобы его можно было правильно прокладывать в продукте и при этом нормально функционировать.

Применение кабеля управления

Существует множество разнообразных применений плоских и тканых кабелей, в том числе:

• Сборочные линии
• Робототехника
• Распределение энергии

Galaxy Дифференциаторы / Преимущества для кабеля управления

Galaxy может поставлять кабели управления с минимальными объемами производства и конкурентоспособными сроками поставки.Galaxy может помочь в разработке идеального кабеля управления для предполагаемого применения.

Материалы

Кабель управления от Galaxy доступен из следующих материалов:

• Поливинилхлорид (ПВХ)
• Полиуретан (PUR)

Технические характеристики кабеля управления

Galaxy предлагает кабель управления в следующих диапазонах технических характеристик:

• Калибр: от 28AWG до 2AWG
• Напряжение: от 300 В до 600 В
• Температура: до 90 ° C

Часто задаваемые вопросы о кабеле управления

Можно ли использовать кабель управления в других приложениях, кроме КИП или автоматизации?

Да, кабели управления можно использовать для других целей.Прежде чем узнать, можно ли использовать кабель управления для конкретного применения, необходимо учитывать электрические требования, а также условия окружающей среды.

Контактный провод и кабель Galaxy для кабеля управления

Свяжитесь с Galaxy для получения дополнительной помощи с кабелями управления.

Типы кабелей управления и связи

Типы кабелей, используемых для управления и связи

Кабели управления

Кабели управления используются для подключения измерительных трансформаторов, катушек автоматических выключателей и контакторов, переключателей управления, счетчиков, устройства защиты и другое контрольно-измерительное оборудование.

Кабели управления имеют жилы из меди , изоляцию и внешнюю оболочку из ПВХ и могут иметь до 150 жил .

Каждая жила обозначается другим цветом или номером, нанесенным на изоляцию.

Во избежание электромагнитных помех , вызванных проложенными рядом силовыми кабелями, кабели управления могут быть экранированы .

Рисунок 1 — Контрольные кабели

Коммуникационные кабели

Коммуникационные кабели используются для передачи данных, голоса и изображений, как системы видеонаблюдения .

Первым типом кабелей, используемых для этих функций, были коаксиальные кабели .

Коаксиальные кабели имеют внутренний проводник, окруженный трубчатым изолирующим слоем, окруженный трубчатым проводящим экраном, как показано на Рис. 2 .

Рисунок 2 — Коаксиальный кабель Рисунок 3 — Конструкция коаксиального кабеля

Современные технологии требуют использования кабелей с медными проводниками, организованными в виде витых пар , с изоляцией и внешней оболочкой из полиуретана .

Распространенные типы:

• UTP (неэкранированные витые пары) — наиболее часто используемые.
• STP (экранированные витые пары).
• FTP (фольгированная витая пара).

Этот тип кабеля обычно изготавливается с витыми парами, каждый проводник имеет общий диаметр 0,5 мм (обозначение кабеля : UTP / STP / FTP N x 2 x 0,5 , « N » — количество пар), и они используются, когда длина меньше 100 м .

Эти кабели связи типа классифицируются по категориям ( Cat ) в соответствии с характеристиками для перекрестных помех и « системного шума ».

Категории определены в соответствии с IEEE (Институт инженеров по электротехнике и электронике) стандартами и EIA / TIA Standard 568B ( EIA : Electronic Industries Alliance — США; TIA : Telecommunication Industry Ассоциация — США ).

В настоящее время последней категорией является Cat 6 , которая обеспечивает производительность до 250 МГц и подходит для 10BASE-T10, 100BASE-TX (Fast Ethernet), 1000BASE-T / 1000BASE-TX1 (Gigabit Ethernet) и 10GBASE-T10 (10-гигабитный Ethernet).

Каждая пара идентифицируется цветом, и проводники каждой пары идентифицируются с изоляцией того же цвета, что и пара, и изоляцией того же цвета, что и пара, и белого цвета, как показано на Рис. 3 .

Рисунок 4 — Кабель UTP

Также прочтите: Защита фидера кабеля и типы неисправностей, причины и дифференциальная защита

Если расстояния превышают 100 м , необходимо использовать оптоволоконный кабель .

Волоконно-оптический кабель содержит одно или несколько оптических волокон.

Элементы оптического волокна обычно индивидуально покрыты пластиковыми слоями и содержатся в защитной трубке, подходящей для среды, в которой будет проложен кабель.

Пример можно увидеть на рис. 4 .

Рисунок 5 — Оптоволоконный кабель

Также читайте: Подводные кабели — конструкция, характеристики, прокладка кабелей и соединения

Оптоволокно состоит из сердцевины и слоя оболочки; оболочка обычно покрывается слоем акрилата , полимера, или полиимида , для защиты волокна от повреждений.

Современные кабели выпускаются с широким спектром оболочек и брони, предназначенных для таких применений, как прямое закапывание в траншеях, двойное использование в качестве линий электропередач (переносит данные по проводнику, который также используется одновременно для передачи или распределения электроэнергии переменного тока), известный процесс as PLC (Power Line Carrier), установка в кабелепровод, крепление к антенным телефонным столбам, установка на подводной лодке и установка на улицах с твердым покрытием.

В электрических сетях передачи и распределения оптоволоконные кабели используются для связи между центрами управления и системами защиты .

Сращивание, соединение и заделка кабелей витой пары Оптоволоконные кабели и требуют обученного, специализированного и сертифицированного персонала.

Также прочтите: Ферритовый шарик: крошечный цилиндр в шнурах питания и кабеле. Почему?

Об авторе: Мануэль Болотинья

— Диплом в области электротехники — Энергетика и энергетические системы (1974 — Высший технический институт / Лиссабонский университет).
— Магистр электротехники и компьютерной инженерии (2017 — Факультет электротехники и технологий. / Нова Лиссабонский университет)
— старший консультант по подстанциям и энергосистемам; Профессиональный инструктор

Портативный шнур

и кабель питания

В нашей версии This vs.В этой серии мы сравниваем (и противопоставляем) два, казалось бы, похожих продукта. Многие продукты на первый взгляд кажутся такими же, но могут сильно повлиять на результат вашего следующего приложения. Сегодня мы более подробно рассмотрим портативные шнуры и кабели питания.

Переносные шнуры и силовые кабели часто объединяются в каталоги проводов и кабелей, и, возможно, вам интересно, в чем разница между этими двумя кабелями. Портативный шнур и кабель питания выполняют одну и ту же основную функцию — передавать электрическую энергию.Но в чем ключевое различие между шнуром и кабелем? Давайте сравним.

Что такое переносной шнур?

Переносной шнур имеет два или более проводов и лучше всего подходит для временных источников питания, требующих гибкости. Стандартный шнур имеет как минимум два неизолированных медных проводника, но скрутка, изоляция и тип оболочки различаются в зависимости от предполагаемого использования. Портативный силовой кабель предлагает несколько вариантов оболочки, которые определяют физические свойства кабеля и условия его использования.Все переносные шнуры выдерживают экстремальные погодные условия и устойчивы к маслам, химикатам и истиранию, но некоторые материалы куртки более жесткие и обладают устойчивостью к воде и другим опасностям.

Тип оболочки переносного шнура легко отличить по внешней стороне кабеля благодаря системе буквенного кодирования, которая помогает идентифицировать конструкцию кабеля, а также его применение. Эти же буквенные коды указывают и на напряжение. Стандарт «S» означает «обслуживание» и означает, что кабель рассчитан на 600 вольт.Это если только он не сопровождается буквой с другим соответствующим напряжением. «J» означает «младший сервис» и означает номинальное напряжение 300 вольт.

Портативный шнур идеально подходит для использования в коммерческих, промышленных, внутренних, наружных и жилых помещениях, поэтому он идеально подходит для бытовых приборов и небольших инструментов, а также для строительного оборудования и морских электрических систем. При использовании в двигателях или приборах переносной шнур также называют «сервисным шнуром».

Что такое кабель питания?

В отличие от переносных шнуров, силовые кабели предназначены для постоянного использования и могут быть проложены как воздушная проводка, открытая проводка и прямое закапывание.Силовой кабель состоит из одного или нескольких электрических проводников с покрытием и доступен в различных конструкциях, материалах и номиналах для различных применений.

Силовые кабели обычно используются в электроэнергетике, на промышленных и коммерческих рынках. Вы можете найти силовые кабели в дизель-электрических локомотивах, такие как кабели DLO, нефтяные и газовые буровые установки, провода двигателей, системы электроснабжения, верфи и некоторые приложения для горнодобывающей промышленности. Низковольтные приложения включают, среди прочего, управление термостатами, системами отопления и кондиционирования, сигнальными системами и домофонами.

Как они сравнивают?

Эти два кабеля служат схожим целям, но следует помнить о наиболее важном различии: переносной шнур предназначен для временного источника питания, а силовые кабели обычно устанавливаются для длительного или постоянного использования.

Если вы все еще не уверены, нужен ли вам переносной шнур или кабель питания, позвольте Allied помочь вам! Сравните полные спецификации портативного шнура и кабеля питания или спросите эксперта по электронной почте [email protected]

Почему вам важны: смешанная электроника шкафа и питание

Смешивание трехфазных кабелей на 480 В с более высоким напряжением в одном шкафу с проводкой управления на 24 или 120 В более низкого напряжения и кабелями связи может привести к неустойчивой работе или даже к полному отказу электронное оборудование внутри шкафа.Знание того, что находится внутри шкафа, прежде чем открывать его, конкретные проблемы с проводкой, которые нужно искать внутри, какие значения измерять, и простые способы устранения проблем могут помочь устранить многие беспорядочные и иногда «загадочные» проблемы управления и связи в производственном цехе .

Этот шкаф автоматизации содержит силовую, управляющую и коммуникационную проводку. Ручка отключения на 480 В находится в верхнем правом углу шкафа. ПЛК в верхней части шкафа используют 24-вольтовые входы и выходы для управления конвейерной системой, а 480-вольтные частотно-регулируемые приводы рядом с нижней частью шкафа приводят в движение двигатели конвейера.

Шкафы в производственном цехе часто проектируются как центральный пункт управления оборудованием для автоматизации и управления технологическими процессами. Внутри шкафа находятся электронные программируемые контроллеры (ПЛК), частотно-регулируемые приводы (ЧРП) и связанная с ними проводка связи и управления.

Поскольку оборудование, которым управляют на предприятии, как правило, составляет 480 вольт, трехфазное питание на 480 вольт часто должно проходить через тот же шкаф, что и электронное управление, что является преимуществом как для поиска неисправностей, так и для технического обслуживания.Вы можете использовать тот же шкаф для наблюдения за световыми индикаторами на программируемом контроллере, измерения трехфазного напряжения на пускателе двигателя или регулировки привода.

Безопасность прежде всего

Безопасность всегда является первоочередной задачей перед открытием шкафа. Когда техник или инженер начинает работу над электронным управлением, естественно сосредоточить внимание на подозрительном низковольтном оборудовании и средствах управления и легко забыть, что работа внутри шкафа смешанного напряжения подвергает рабочих воздействию опасного напряжения и токов короткого замыкания.Перед тем, как открыть дверцу шкафа: узнайте присутствующие уровни напряжения.

Промышленные панели управления должны иметь прочные и разборчивые этикетки с указанием номинального напряжения, количества фаз и частоты всех источников питания в шкафу. Старые панели не могут быть помечены. Многие панели теперь имеют этикетку с предупреждением о вспышке дуги на дверце панели. Имейте в виду, что на этикетке дугового разряда обычно указывается максимальное напряжение в шкафу, а не все напряжения питания. В дополнение к любой этикетке обращайтесь к электрическим схемам и руководствам поставщиков и даже переходите к системам, если необходимо, чтобы определить подачу напряжения в шкаф.

Как правило, лучше встать сбоку от шкафа, если это возможно, чтобы управлять разъединителями, открывать защелки и открывать двери — на случай, если что-то пойдет не так. Открыв дверцу шкафа, произведите визуальный осмотр на предмет каких-либо явных отклонений от нормы или запаха горелой изоляции. См. Соответствующие схемы электропроводки и управления для определения компонентов и клеммных колодок.

Минимизация электромагнитных помех

В рамках визуального осмотра обратите внимание на то, как проводка входит в шкаф.Силовые провода на 480 В и низковольтная управляющая проводка обычно проходят через отдельные кабелепроводы. Прокладка таких проводов в отдельных кабелепроводах в полевых условиях помогает минимизировать возможность электромагнитных помех. Если силовые провода проходят слишком близко к управляющей проводке и электронным компонентам, будь то в полевых условиях или в шкафу, можно ожидать неустойчивой работы оборудования.

Чтобы уменьшить влияние электромагнитных помех, силовые провода не должны находиться в непосредственной близости от проводки управления и связи.Стандартного определения расстояния для термина «непосредственная близость» не существует. Вы должны использовать разумное суждение. Держите силовые и управляющие провода в отдельных лотках для проводов внутри шкафа. Если по какой-либо причине силовые и управляющие провода должны пересекаться друг с другом, убедитесь, что они пересекаются под углом в девяносто градусов, чтобы уменьшить влияние электромагнитных помех.

Разделение цепей питания и управления

При визуальном осмотре должно быть обеспечено надлежащее разделение цепей питания и управления.Чтобы различать цепи управления и питания, обратите внимание на размеры проводов и используемые схемы цветовой кодировки. Проводка цепи управления обычно имеет диаметр 16 AWG или 18 AWG. Силовые проводники обычно имеют диаметр не менее 12 AWG и часто значительно больше. Заземленные проводники бывают белого, серого или с тремя непрерывными белыми полосами на изоляции любого цвета, кроме зеленого, синего или оранжевого. Белые с синей полосой провода цепи управления являются заземленным проводом цепи управления постоянного тока.Любой контрольный провод оранжевого или белого цвета с оранжевой полосой является незаземленным проводом, который остается под напряжением после выключения главного выключателя питания. Кроме того, красная изоляция указывает на незаземленный провод в цепи управления переменного тока, а синяя изоляция указывает на незаземленный провод в цепях управления постоянным током. Проводники, входящие в шкаф в составе многожильного кабеля, могут иметь разную цветовую гамму. При необходимости обратитесь к электросхемам.

Незаземленные трехфазные силовые провода, входящие в шкаф, не имеют ограничений по цветовой кодировке.Обычно коричневый, оранжевый и желтый цвета используются для фаз A, B и C на 480 вольт соответственно. Черный, красный и синий используются для фаз A, B и C на 208 или 240 вольт соответственно.

Вкратце, когда дело доходит до идентификации и разделения проводов: соблюдайте осторожность, знайте, какие схемы цветовой кодировки используются внутри вашего шкафа, и, если сомневаетесь, измерьте с помощью цифрового мультиметра, чтобы проверить уровни напряжения на различных клеммах.

Подключение приборов низкого напряжения

Обычно либо «витая пара» проводников, либо «экранированный кабель» помогает минимизировать влияние электромагнитных помех в проводке низковольтных приборов.В витой паре один проводник скручивается вокруг другого с указанным числом витков на дюйм. Экранированный кабель — это витая пара с оплеткой или фольгой, покрывающей всю длину жилы; он также имеет термопластическую оболочку для физической защиты. Провода витой пары помогают свести к минимуму влияние индукции и должны оставаться скрученными до конца. Покрытие витой пары оплеткой или фольгой помогает предотвратить наведение напряжения на провод управления. Эта оплетка или фольга должны быть заземлены только на одном конце.Дренажный провод проходит по длине экранированного кабеля прямо под фольгой, так что он является контактом по всей длине кабеля. Дренажный провод, если он есть, заземлен. Дренажный провод «стекает», чтобы заземлить любые паразитные напряжения, наведенные в кабель.

Если цепь управления заземлена более чем в одной точке, проблемы управления почти наверняка возникнут. Например, если дренажный провод подключен к земле на каждом конце кабеля, или если оболочка кабеля случайно соскобливается в какой-то момент и фольга контактирует с заземленным металлом, в результате образуется «контур заземления».Нежелательный ток теперь будет течь через дренажный провод и фольгу между двумя заземленными точками (контур заземления) из-за разницы потенциалов между отдельными заземляющими элементами. При осмотре шкафов убедитесь, что вся изоляция, помещенная на незаземленный конец экранированных кабелей, находится на месте и что дренажный провод или фольга случайно не соприкасаются с металлом в шкафу.

Измерение напряжения

После устранения любых отклонений во время визуального осмотра произведите измерения напряжения, чтобы убедиться в отсутствии электромагнитных помех от силовых проводов.Используйте цифровой мультиметр с соответствующими характеристиками для измерения и записи уровней напряжения. Входное напряжение для электронного оборудования, такого как ПЛК и частотно-регулируемые приводы, обычно указывается как плюс или минус 10% от номинального напряжения. Измерьте напряжение на каждом входном и выходном полевом устройстве. Будьте особенно осторожны, если присутствует какое-либо значительное напряжение там, где оно должно отсутствовать. Это может быть признаком индукции от силовых проводов, создающей низкие напряжения в цепи управления. Довольно часто источником этой проблемы является прокладка проводов в полевых условиях, и для ее локализации может потребоваться серьезное устранение неисправностей.Поскольку напряжение, индуцируемое в проводке схемы управления, будет изменяться по мере изменения тока, протекающего через силовой провод, напряжение схемы управления будет соответственно изменяться. Может потребоваться использование записывающего цифрового мультиметра, такого как промышленный мультиметр с регистрацией истинных среднеквадратичных значений Fluke 289, для определения этих отклонений.

Промышленный мультиметр для регистрации истинных среднеквадратичных значений Fluke 289.

Затяжка клемм управляющих проводов

Проверьте затяжку клемм управляющих проводов. Любые эффекты электромагнитной индукции, с которыми обычно могли справиться органы управления, будут усугубляться из-за слабой точки подключения, и это может повлиять на электронные входы.Иногда провода отсоединяются от соединителя давления, обычно из-за неправильной установки. Проверьте каждый провод в точке подключения, чтобы убедиться, что он надежно закреплен в разъеме или под клеммным винтом. Затяните все винты клемм.

Правильный осмотр и техническое обслуживание силовой и управляющей проводки сводят к минимуму проблемы с производительностью оборудования с электронным управлением. Ослабленная проводка управления и клеммные винты, неправильные методы заземления и слишком близкое расположение силовых и электронных проводов — одни из наиболее распространенных, но трудно обнаруживаемых причин неправильной работы оборудования.Знание того, что находится в ваших шкафах, проведение надлежащих проверок и интерпретация показаний управляющего напряжения поможет решить многие из этих загадочных проблем с оборудованием.

Как силовые кабели вызывают проблемы в смешанных шкафах

По мере того, как ток течет через проводник, вокруг него создается магнитное поле по круговой траектории. Когда переменный ток меняет направление на противоположное, исходное магнитное поле схлопывается, и вокруг силового проводника создается магнитное поле в противоположном направлении.Весь этот процесс будет происходить 60 раз в секунду в цепях переменного тока частотой 60 Гц.

Если другой проводник находится под воздействием этого изменяющегося магнитного поля, три требования к электромагнитной индукции будут выполнены:

1. Присутствует электромагнитное поле (создается током в силовом проводе).
2. В магнитном поле присутствует проводник (низковольтная проводка управления).
3. Между проводником и магнитным полем происходит относительное движение.(Магнитное поле постоянно нарастает, сжимается и меняет направление.)

В результате создается или «индуцируется» напряжение в цепи управления — отсюда и термин «электромагнитная индукция». Ненормальное напряжение и ток, создаваемый в цепи управления, называют электромагнитными помехами или EMI. Электромагнитные помехи могут генерировать достаточно напряжения, чтобы ПЛК или частотно-регулируемый привод «увидел» ложный сигнал. Или напряжение на проводке управления может быть искажено электромагнитными помехами, и электронное оборудование, питаемое от проводки управления, не будет работать должным образом.

Контрольный список для проверки шкафов, содержащих цепи управления и питания

1. Определите уровни напряжения внутри шкафа, прежде чем открывать дверцу шкафа.
2. Соблюдайте все методы электробезопасной работы, включая правильное использование СИЗ и установление границ подхода.
3. При открытии дверцы шкафа по возможности стойте в стороне.
