ПНД труба для прокладки кабеля в земле: виды, характеристики, монтаж

Прокладка коммуникационного кабеля в помещениях или земле не исключает вероятность его повреждения во время эксплуатации. В качестве защиты широко применяется труба из полиэтилена низкого давления (ПНД ). Она также используется в случаях прокладки силовых линий. Такие трубы надежно предохраняют коммуникации от механических повреждений, блуждающих токов и воздействия грунта. Выбор технологии монтажа зависит от назначения инженерной сети и ее расположения.

Полиэтиленовые трубы — одно из лучших средств для защиты кабелей при прокладке подземных электрических сетей

Содержание

• 1 Производство ПНД труб
• 2 Особенности ПНД изделий для прокладки в земле электрических кабелей
• 3 Виды защитных труб ПНД для кабелей
• 4 Технические параметры труб
• 5 Преимущества использования ПНД труб
• 6 Маркировка изделий из полиэтилена
• 7 Основы выбора ПНД труб
• 8 Тонкости прокладки технических труб
• 9 Прокладка электрического кабеля в конструкциях
• 10 Прокладка кабелей в ПНД трубах в земле
• 11 Бестраншейная технология прокладки кабеля в земле

Производство ПНД труб

Основным сырьем для производства защитного гофрированного трубопровода является полиэтилен Low Density Polyethylene (LDPE) и Medium-density polyethylene (МDPE). Негорючие или трудногорючие ПНД трубы изготавливаются из смеси антипирена и полиэтилена.

В основу получения изделий положен метод экструзии. Производство выполняется на высокотехнологичном оборудовании с автоматизированным контролем качества. Оптимизация расхода сырья, минимизация количества брака и снижение цены достигается благодаря постоянному мониторингу и возможности корректировки показателей на любом этапе производства.

Технический трубопровод имеет однослойную гладкую структуру. Он обладает всеми требуемыми характеристиками по диэлектрической и механической прочности, а также химической стойкости. Поскольку такие трубы применяются не только в целях защиты кабелей, то они поставляются без установленного зонда.

Цвет изделий обычно черный. Для прокладки электропроводки внутри сооружений применяется гибкая полиэтиленовая труба.

Гибкая труба из ПНД отличается небольшим диаметром и ее удобно использовать для монтажа сети внутри помещения

Особенности ПНД изделий для прокладки в земле электрических кабелей

Для подземной прокладки кабеля используются такие типы ПНД труб:

• легкая гофрированная;
• тяжелая гофрированная;
• безгалогеновая;
• гладкостенная жесткая;
• двустенная.

Гофрированная труба может быть армирована стальной проволокой, которая придает ей дополнительную прочность. Двустенные изделия имеют гладкую внутреннюю оболочку, которая произведена из ПВД, и гофрированную оболочку из ПНД. Такая конструкция имеет высокую кольцевую жесткость, позволяющую трубе выдерживать значительные нагрузки.

Гладкая внутренняя поверхность максимально упрощает монтаж кабеля. Кроме того, двустенные трубы имеют небольшой вес, а это облегчает их укладку в траншеи и транспортировку.

Обратите внимание! Монтажные работы могут проводиться в достаточно широком температурном диапазоне (даже в морозы).

Отрезки труб соединяют между собой посредством горячей сварки

Двухслойная гофрированная труба проявляет высокую стойкость к ультрафиолетовому излучению, агрессивным веществам. Для стыковки применяются безраструбные муфты. Срок эксплуатации не меньше 50 лет.

Виды защитных труб ПНД для кабелей

Прокладка силовых линий либо иных инженерных коммуникаций предполагает применение разных труб ПНД. Они различаются по конструктивным особенностям и техническим параметрам. Принято деление защитных изделий на электротехнические (обычно это гофрированные двустенные трубы) и технические (обычно гладкие одностенные).

Для монтажа электропроводки в кирпичной стене либо стяжке пола используется гладкая труба черного цвета.

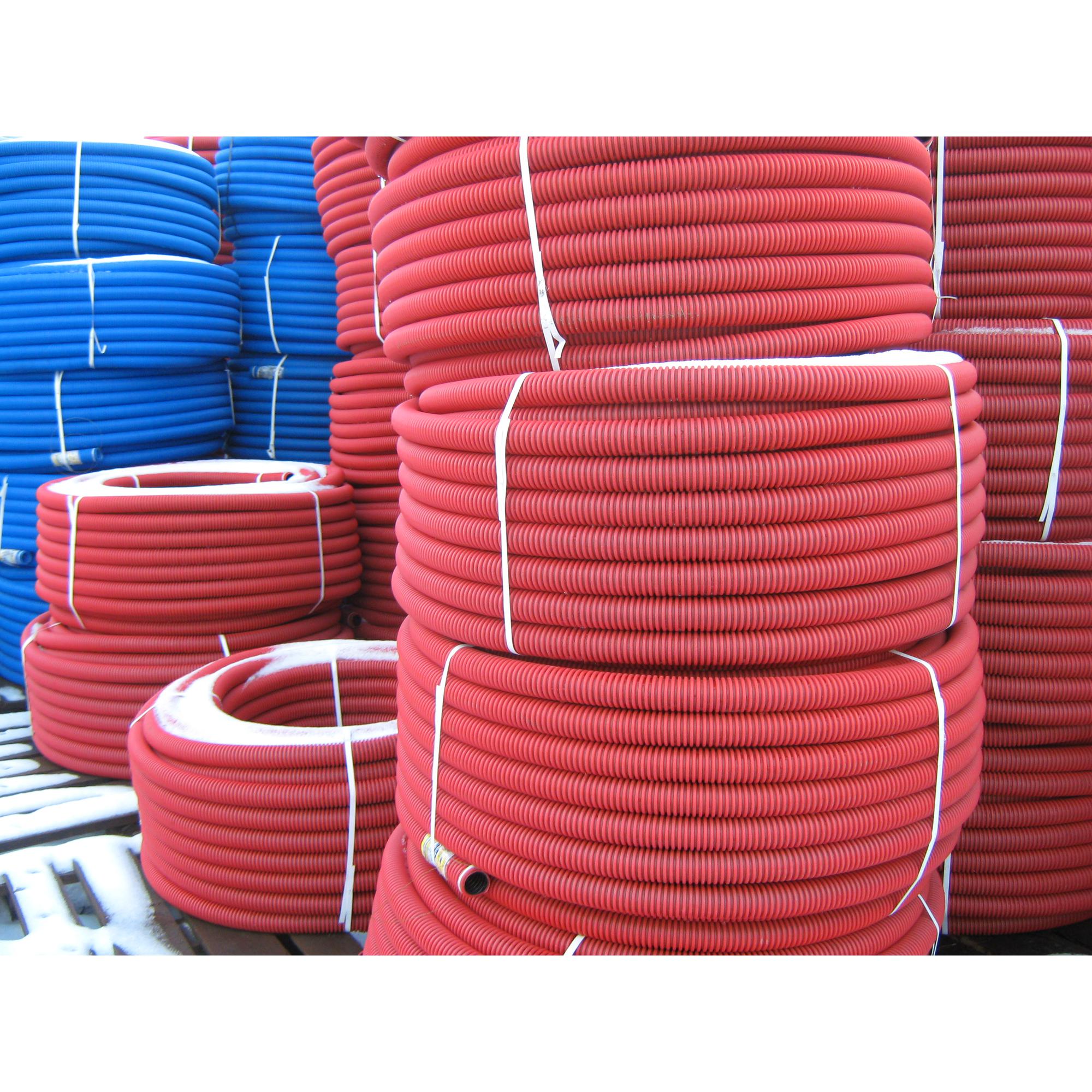

Изделия, имеющие гофрированную поверхность, применимы для прокладки телефонных, телевизионных, компьютерных и электрических сетей, которые функционируют при напряжении переменного тока или постоянного до 1 кВ. Различают открытый, полускрытый и скрытый способы ведения кабеля. Электрические установки такого типа могут работать в условиях открытого воздуха или в помещениях.

Гофрированные ПНД трубы для прокладки в земле кабеля отличаются повышенной прочностью и эластичностью, простотой установки и способностью к восстановлению своих линейных размеров.

Тип конструкции изделия определяет выпуск изделий с зондом (протяжкой) или без зонда. Протяжка – специальное приспособление, предназначенное для введения кабеля внутрь трубы. Наличие зонда ускоряет процесс прокладки коммуникаций и силовых сетей.

Выбирая изделие, оснащенное зондом для протяжки кабеля, можно значительно облегчить размещение проводов внутри трубы

Протяжку также можно выполнить с помощью приспособления многоразового использования. Однако этот процесс отличается трудоемкостью и необходимостью наличия специального технического обеспечения. ПНД труба без протяжки может использоваться неоднократно.

Технические параметры труб

Для любого вида труб обязательным является соблюдение всех технических характеристик и требований, которые установлены в стандартах. ГОСТ 16338 определяет изготовление ПНД маркировки 286, 277, 276, 273 и 271. ГОСТ 16337 – маркировки 16803-170, 15803-020, 15303-003, 10803-020.

На изделии не должно иметь вздутий материала, трещин, а также других внешних повреждений. Расслоение стенок недопустимо.

Обратите внимание! Внутренняя поверхность труб как жестких, так и гофрированных, должна быть гладкой, а внешняя – однородной.

Сортамент технических труб ПНД приведен в таблице.

Таблица 1

	SDR 9	SDR 11	SDR 13,6	SDR 17	SDR 17,6	SDR 21	SDR 26
Наружный диаметр в мм	Толщина стенки в мм
16	2,0
20	2,3	2,0
25	2,8	2,3	2,0
32	3,6	3	2,4	2,0
40	4,5	3,7	3	2,4		2,0
50	5,6	4,6	3,7	3		2,4	2
63	7,1	5,8	4,7	3,8	3,6	3	2,5
75	8,4	6,8	5,6	4,5	4,3	3,6	2,9
90	10,1	8,2	6,7	5,4	5,2	4,3	3,5
110	12,3	10	8,1	6,6	6,3	5,3	4,2
125	14	11,4	9,2	7,4	7,1	6	4,8
140	15,7	12,7	10,3	8,3	8,0	6,7	5,4
160	17,9	14,6	11,8	9,5	9,1	7,7	6,2
180	20,1	16,4	13,3	10,7	10,2	8,6	6,9
200	22,4	18,2	14,7	11,9	11,4	9,6	7,7
225	25,2	20,5	16,6	13,4	12,8	10,8	8,6
250	27,9	22,7	18,4	14,8	14,2	11,9	9,6



Такие изделия имеют высокий уровень износостойкости. Они отличаются пределом прочности при разрыве, составляющем 20-38 МПа и коэффициентом линейного расширения равном 140 Па.

Если прокладка электросети осуществляется очень глубоко под землей, лучше выбрать для этого тяжелые ПНД трубы

Номинальное давление легких электротехнических труб – 0,25 МПа, среднелегких – 0,4 МПа, средних – 0,6 МПа, тяжелых – 1 МПа. Нестандартные трубы производятся с номинальным давлением, требуемым заказчиком.

Преимущества использования ПНД труб

Полиэтиленовые трубы для кабельной прокладки стоят значительно дешевле защитных конструкций из металла. Допускается также использование изделий, изготовленных из вторичного сырья. Технические трубы ПНД в своей основе имеют производственные отходы, смешанные с полиэтиленовыми добавками различного типа. Такая технология некоторым образом меняет действующие характеристики, а также цветность готовой продукции, однако, позволяет сократить расходы и стоимость.

ПНД трубы для прокладки кабелей в помещениях или земле отличаются длительным сроком эксплуатации, который составляет 50 лет при нормальных условиях. Соединение отрезков изделий малого диаметра не требует применения аппаратов для сварки. Благодаря хорошим электроизоляционным свойствам ПНД труб нет необходимости в их заземлении.

Они значительно легче металлических аналогов и не подвергаются разрушению под действием коррозии и агрессивной среды. Труба ПНД для прокладки кабеля в земле или помещениях выдерживает температурные перепады от -25 до +70 °С с сохранением своих параметров. Эти изделия также не аккумулируют на поверхности конденсат и не выделяют вредных веществ.

Полиэтилен — сравнительно дешевое сырье, поэтому трубы из него более доступны, чем металлические

Поскольку трубы (особенно малого диаметра) поддаются изгибу, прокладка кабеля в земле возможна по любой траектории без использования соединительных элементов. Однако, слишком сильно сгибать ПНД изделие нельзя.  При возникновении короткого замыкания изделия препятствуют горению.

Маркировка изделий из полиэтилена

Маркировка труб – один из методов контроля соответствия качества изделия и его рабочих характеристик данным, которые приведены в документации. На трубу из полиэтилена должен быть нанесен знак качества. Он показывает, что выполнены все требования стандартов. Кроме того, указывается товарный знак либо полное наименование производителя.

На трубу наносится код и номер национального или международного стандарта, по которому она изготовлена. Далее приводятся данные о материале изделия. Маркировку труб из ПЭ 63; ПЭ 80 и ПЭ 100 проводят как MRS 6,3; 8 и 10.

Обратите внимание! Обязательными параметрами маркировки являются минимальная толщина стенок и размер наружного диаметра. Также на трубе указывается номинальное давление, которое выражается в барах. Номинальным называется такое давление среды, которое способно выдержать изделие при +20 °С длительной работы.

В маркировке может отдельно указываться возможность использования трубы для газа и трубы, предназначенные для переноса питьевой воды. Отдельно приводится номер партии и дата выпуска изделия.

Согласно стандартам труба может относиться к одному из шести классов: тяжелая (Т), среднетяжелая (СТ), среднеоблегченная (ОС), средняя (С), среднелегкая (СЛ), легкая (Л).

На каждую трубу наносится маркировка, которая указывает назначение изделия и прочие важные его параметры

Основы выбора ПНД труб

Выбор гофрированной ПНД трубы зависит от количества и размера проводов, которые используются для электропроводки. Необходимые данные приведены в таблице.

Таблица 2

Площадь поперечного сечения кабеля (мм 2)	Диаметр трубы (мм)	Количество проводов (шт.)
95 и больше	63/63	3/2
70	63/50/63	3/2/4
50	50/50/63/63	3/2/5/4
35	50/40/63/50	3/2/5/4
25	40/32/50/50	3/2/5/4
16	32/32/40/40	3/2/5/4
10	32/25/40/32	3/2/5/4
6	25/20/32/32	3/2/5/4
4	20/20/25/25	3/2/5/4
2,5	16/16/25/20	3/2/5/4
1,5	16/16/20/20	3/2/5/4



Наиболее востребованные типоразмеры гофрированных ПНД труб сведены в таблицу.

Таблица 3

Внешний диаметр, приведенный в мм	Внутренний диаметр, приведенный в мм	Длина в бухте (м)
63	50,6	15
50	39,6	15
40	31,2	15
32	24,3	25
25	18,3	50
20	14,1	100
16	10,7	100



Разные производители выпускают ПНД трубы, диаметр которых меняется в пределах 16-225 мм (некоторые даже 250 мм). Стенки изделий бывают тонкие, средине и толстые. Если сечение трубы невелико (до 9 см), то она поставляется в бухтах с общей длиной 200 либо 100 метров. Изделия с другим сечением выпускаются в отрезках длиной 12 м.

Трубы диаметром больше 9 см поставляются отрезками длиной 12 м и для их перевозки понадобится транспорт

Основной критерий оценки геометрии ПНД труб – показатель SDR.

Он представляет собой частное от деления внешнего диаметра и толщины стенки. Чем ниже значение этого показателя, тем выше параметры прочности имеет труба.

Технические ПНД трубы могут применяться не только при прокладке силовых линий, но и в сантехнике, безнапорной канализации, а также для защиты металлических трубопроводов.

Тонкости прокладки технических труб

В зависимости от вида трубы прокладка кабелей может осуществляться наземно, подземно и в помещениях. При последнем варианте защитная конструкция помещается в бетонные, кирпичные или гипсокартонные стены. Выполнение работ требует учета некоторых нюансов, среди которых выделяют такие:

1. Допускается работа ПНД труб при температурах до -30 °С.
2. При канальной траншейной прокладке, глубина залегания которой больше 2 метров, необходимо предусмотреть слой защиты — бетонный канал толщиной 80-100 мм.
3. Горизонтально расположенные изделия допускается бетонировать в фундаментную конструкцию.
4. Важно обеспечить при монтаже герметичность точек соединения.
5. Если эксплуатация трубы предполагает возможное образование конденсата, то обязательной является установка протяжной трубки для его сбора.

Герметичность соединений обеспечивает защищенность кабеля от попадания влаги, масла, пыли и других загрязнений внутрь трубы. Места стыковок должны быть надежно уплотнены.

Обратите внимание! Наиболее герметичными методами соединения считаются использование компрессионных муфт и стыковая сварка.

Благодаря использованию фитингов ПНД можно без труда создать трубопровод, имеющий любую конфигурацию. Во время монтажа нет необходимости в устройстве катодной защиты.

При укладке на небольшую глубину трубы не требуют дополнительной защиты в виде бетонного канала

Прокладка электрического кабеля в конструкциях

Действующие нормы не запрещают использование гладких или гофрированных ПНД изделий для монтажа скрытой проводки. Прокладку кабеля в ПНД трубах в помещении выполняют в такой последовательности:

• намечается расположение кабеля;
• фиксируется труба;
• выполняется протяжка кабеля;
• конструкция на полу заливается бетонной стяжкой, в потолке либо стене заделывается штукатуркой или иными материалами.

Крепление к полу может осуществляться с помощью скоб из металла, а к стенам либо потолку – специальными держателями, имеющими защелку. При протяжке кабеля необходимо обеспечить его свободное расположение без натяжения.

Использование ПНД труб позволяет выполнять ремонтные работы, а также перетяжку проводов без повреждений поверхностей стен и потолков. Кроме того, значительно сокращается протяженность электропроводки.

Если коммуникации монтируются внутри помещений, то возможно применение разных соединительных элементов для фиксации отдельно взятых участков защитного трубопровода: муфт, отводов и др. Однако, зачастую для осуществления перехода со стены на пол или в точках вхождения труб в плиту используются гофрированные изделия. Поскольку требуемый угол изгиба равен 90°, то возможна деформация и смятие гладкой ПНД трубы.

Если стены или потолок выполнены из горючих материалов, то в такой трубе по ним можно проложить только слаботочную сеть

Прокладка кабелей в ПНД трубах в земле

Технология прокладки ПНД трубы в земле востребована при ведении коммуникаций в частный дом или на дачном участке. Перед началом работ необходим осмотр кабеля на предмет целостности его оболочки. Процесс прокладки в земле выглядит следующим образом:

• выполняется разметка и выкапывается траншея нужной глубины;
• в нее помещается ПНД труба (с протяжкой или без) подходящего диаметра;
• протягивается и укладывается без натяжения кабель;
• труба засыпается 10-тисантиметровым слоем песка, а потом грунтом около 15 см.

Для обнаружения места расположения кабеля над ним можно уложить сигнальную ленту.

Обратите внимание! Применяя ПНД изделия для прокладки силовых линий в земле, желательно исключить использование соединительных элементов и муфт, поскольку это может нарушить герметизацию.

При выводе кабелей в строение необходимы фитинги.

На прямолинейных отрезках прокладки кабеля в земле необходимо применять цельные отрезки сечением не меньше 4 мм. Для затягивания электропроводки в трубу на больших расстояниях берется металлическая проволока либо специальная протяжка из капрона.

При траншейной прокладке кабеля в подготовленную канаву укладывают сигнальную ленту для обозначения элекросети

Бестраншейная технология прокладки кабеля в земле

Бестраншейная технология прокладки коммуникаций в земле используется при их расположении в труднодоступных местах. Она требует привлечения специальной техники и оснащения. При этом в земле выполняется горизонтальное бурение. Оно позволяет прокладывать коммуникации без особого нарушения верхнего слоя грунта.

Для проведения работ предварительно получается разрешение и изучается состав почвы. Прокладка кабеля в ПНД трубе происходит поэтапно:

• выполняется бурение пилотной скважины;
• скважина расширяется;
• устанавливается ПНД труба с кабелем внутри.

Во время бурения пилотной скважины выполняется прокол грунта буровой головкой, имеющей встроенное излучение и скос в передней ее части. При ее прохождении в земле через отверстия подается раствор, который заполняет скважину. Он охлаждает инструмент и снижает риск обвалов.

Расширение скважины производится триммером, заменяющим буровую головку. Затягивание ПНД труб в скважину выполняется с помощью буровой установки.

Наиболее существенным недостатком подобной технологии является ее сложность. По этой причине такие работы выполняются специализированными организациями, имеющими необходимое оборудование.

Особенности укладки ПНД труб зависят от расположения кабеля, а также условий его использования. Защитные изделия из полиэтилена низкого давления отлично подходят для подземного ведения силовых линий. Высокие показатели качества и устойчивости к внешним воздействиям определяют их все большую популярность в сравнении с аналогами из других материалов.

трубы ПНД для прокладки кабеля в земле

ПНД для прокладки кабеля в земле стал широко применяться, преимущественно благодаря цене технической трубы из полиэтилена низкого давления, существенно отличающейся от гофрированных, стальных и труб напорного типа – от 65 руб/кг. Низкая цена обусловлена содержанием вторичного сырья, при этом качество трубы сохраняется благодаря современным технологиям, которые мы используем при производстве. Технические трубы ПНД для прокладки кабеля в земле используются с целью сохранности всех типов кабеля от механических повреждений, влаги и предотвращения коррозийных разрушений, которые возникают при соприкосновении с влажной землей.

Прокладка кабеля в трубе может быть как снаружи, так и в земле. Для проведения электропроводки на дачах, например, к баням, гостевым домам и тому подобное, с целью обеспечения сохранности кабеля, специалисты советуют прокладывать коммуникацию именно в земле, а не по воздуху. Такая прокладка кабеля возможна при использовании труб ПНД технического назначения, превосходящие по жесткости гофрированные трубы, обладающие гибкостью и менее хрупкие по сравнению с асбестом. Плотность технической трубы пнд выдерживает давление почвы, именно поэтому возможна более глубокая закладка кабеля в земле до 70 см.

Монтаж трубы ПНД для прокладки кабеля в земле.

1. Для монтажа, необходимо выбрать путь, по которому будет проходить кабель. Гибкость ПНД труб позволяет проводить траншею не только по прямой траектории. Размер траншеи для кабеля будет зависеть от его диаметра. Глубина ямы может быть в пределах 70 сантиметров, но можно эту величину менять в зависимости от обстоятельств. Диаметр трубы для прокладки кабеля под землей на большом расстоянии должен быть не менее 100 мм. Если длина сети меньше 5-ти метров, то можно использовать изделие с сечением 50 мм. Чтобы была возможность согнуть трубу ПНД на 90 градусов, обычно используются стальные пластиковые пружины. Ознакомившись с особенностями этого изделия, вам будет проще его выбрать. При прокладывании кабеля на дачных участках, глубину можно делать намного меньше, так как одним из преимуществ жестких труб ПНД – отсутствие вероятности повредить её лопатой или граблями при последующей обработки земли.
2. Закладка трубы в траншею. Процесс довольно простой, а благодаря гибкости трубы ПНД, возможно прокладывать трубы не только по прямой траектории.
3. Проводка кабеля в трубе. Труба ПНД для прокладки кабеля земле имеет те преимущества, что при замене провода не надо будет заново производить земляные работы. Можно просто вынуть кабель из трубы и вставить туда новый.

Преимущества ПНД труб для прокладки кабеля.

• Прочность. Труба ПНД безнапорного технического типа не будет ломаться и крошиться под давлением извне.
• Гибкость. ПНД трубы могут изгибаться на определенный градус, сохраняя жесткость, что сокращает расходы на приобретение угловых отводов.
• Срок эксплуатации. Более 50 лет, что несомненно экономит на замене и ремонтных работах. С такой трубой в земле ничего не произойдет, и за весь этот срок она не поменяет своих характеристик.
• Изоляция. В случае внутреннего повреждения кабеля, изоляционные свойства трубы защитят людей от удара током.
• Безопасность. Трубы ПНД взыровобезопасны.
• Экологичность. Не выделяют токсичные вещества, вредные для человека.

Благодаря трубе ПНД сеть можно провести к любому объекту без изгиба под большим градусом, не напрягая сам кабель. При проведении работ концы заводить следует прямо в помещение. Так надо делать для того, чтобы не появлялся внутри конденсат. Так можно проводить разные электрические коммуникации — от телефонного провода, домофона, до высоковольтного (силовые линии).

Труба ПНД для прокладки кабеля земле идеально подходит для проведения коммуникаций под дорогами, магистралями, водоемами, т.к. выдерживает силовую нагрузку и защищает кабель. При этом необходимо понимать, что для проведения такой коммуникации без повреждения самого полотна дороги, предусматривается использование спецтехники горизонтально направленного бурения для прокола земли под дорогой, или водоемом.

Компания ООО «ПТК» предлагает технические трубы ПНД для прокладки кабеля в земле диаметром от 90 до 225 мм, различного SDR. Данные трубы выдерживают не только внешнее давление, но и способны выдержать внутреннее давление до 4 атм. Доставку труб мы осуществляем, как в крупные города, так и по всем регионам России.

Трубы, кабелепроводы и внутренние каналы для подземных инженерных коммуникаций

Существует несколько вариантов кабелепроводов и внутренних каналов для подземных коммуникаций. Правильный выбор трубы может обеспечить значительную экономию как на материальных, так и на трудовых затратах. Ниже приведены несколько типов подземных и электрических кабелепроводов с указанием преимуществ и недостатков каждого из них, чтобы вы могли сделать лучший выбор для своего приложения.

Труба из полиэтилена высокой плотности

Труба из полиэтилена высокой плотности или полиэтилена высокой плотности представляет собой прочный, легкий и гибкий продукт, который можно использовать в качестве трубопровода (воздуховода) или внутреннего воздуховода. Доступны как гладкие, так и гофрированные разновидности полиэтилена высокой плотности. HDPE часто используется в электротехнике, коммунальных услугах и телекоммуникациях для защиты подземных кабелей и линий от ударов, окружающей среды, погоды, грызунов и других агрессивных условий. 9№ 0003

Преимущества:

• Труба из полиэтилена высокой плотности легко огибает такие препятствия, как дороги или реки. Это позволяет осуществлять бестраншейную прокладку подземных линий и обеспечивает значительную экономию средств.
Трубы из ПЭВП
• гибкие и могут изгибаться до минимального радиуса изгиба, в 30 раз превышающего внешний диаметр трубы
Соединения труб из полиэтилена высокой плотности
• можно сплавлять вместе, чтобы получить герметичное и чрезвычайно прочное соединение.
• Гибкость труб из полиэтилена высокой плотности делает их идеальными для районов, подверженных землетрясениям.
• Срок службы трубы из полиэтилена высокой плотности может составлять более 50 лет, что позволяет снизить затраты на замену.
Труба
• HDPE устойчива к коррозии, истиранию и бугоркам.
• Более ударопрочная, чем труба из ПВХ, особенно в условиях низких температур.
• Более низкая стоимость и меньший вес по сравнению с металлическими трубами.
• Доступны более длинные трубы, чем ПВХ, что позволяет устанавливать более длинные линии с меньшим количеством соединений.

Недостатки:

• Трубы из ПЭВП поставляются в рулонах, которые после использования необходимо вернуть производителю.
• Из-за наматывания на рулоны может произойти овализация трубы.

Геотермальный ПЭВП

Геотермальный ПЭВП Труба используется для геотермальных энергетических систем, обычно называемых геотермальными тепловыми насосами. Эти системы обычно заглубляются или погружаются в воду, а это означает, что эти трубы должны быть очень прочными, чтобы выдерживать суровые условия. Кроме того, требования к давлению сильнее.

Жесткий кабелепровод из ПВХ / Bore-Gard

Жесткий кабелепровод из ПВХ, также известный под торговой маркой Bore-Gard, представляет собой гибкий и прочный продукт, такой как труба из полиэтилена высокой плотности, но разрезается и транспортируется более короткими прямыми секциями, а не наматывается в ударе. Трубы из ПВХ также используются в электротехнике, коммунальных услугах и телекоммуникациях для защиты подземных кабелей и линий.

Преимущества:

• Прямолинейные трубы из ПВХ более удобны в обращении, чем скрученные трубы.
• Прямые секции могут быть объединены в пакеты, и за один раз может быть отправлено больше труб, чем намотанные, что обеспечивает экономию транспортных расходов.
• Прямые участки трубы из ПВХ не имеют овальной формы, но сохраняют свою форму, что обеспечивает большую внутреннюю заполняющую способность.
• Меньшие сечения позволяют прокладывать трубы из ПВХ по более пересеченной местности, чем трубы на катушках.
• Прочный и гибкий для установок наклонно-направленного бурения, в том числе с несколькими отверстиями для труб.
• Соединение осуществляется вручную, не требуя специального сварочного оборудования.
• Жесткая труба из ПВХ устойчива к коррозии, истиранию и бугоркам.
• Подходит для стандартных колен и фитингов.
• Доступен в диаметре 3-6 дюймов. Длина от 10 до 20 футов в сч.40 и сч. 80.

Недостатки:

• Для труб меньшей длины требуется больше соединений, чем для более длинных труб из ПЭВП.
• Менее гибкая, чем труба из полиэтилена высокой плотности.



Раздельный кабелепровод из ПВХ

Разъемный кабелепровод из ПВХ — это ударопрочный и устойчивый к ультрафиолетовому излучению соединительный кабелепровод, который защелкивается для закрытия оптоволокна и кабелей. Он часто используется для ремонта линий без необходимости обрезать кабели или разъемы, расположенные внутри кабелепровода.

Преимущества:

• Ударопрочность и устойчивость к ультрафиолетовому излучению делает сплит-ПВХ идеальным для прокладки оптоволокна и кабелей.
• Позволяет ремонтировать линии без обрезки кабелей и соединений, что приводит к значительной экономии средств.
• Конструкция на защелках проста и быстра в установке.
• Стыки могут быть усилены или герметизированы пластиковыми или металлическими лентами.

Недостатки:

• Большинство разъемных труб из ПВХ не внесены в список UL, и поэтому не рекомендуются для электрических применений.



CIC/ Кабель в кабелепроводе

Кабель в кабелепроводе значительно экономит труд, если вы знаете точную длину кабеля и кабелепровода. Ваш кабель помещается непосредственно в кабелепровод, что устраняет необходимость тянуть провод после того, как кабелепровод был помещен в землю. Размер кабелепровода может быть от 3/4 дюйма до 6 дюймов толщиной sch50, sch50ul, sdr11 и sdr13,5. Провод может быть от 16 калибра до 750 мкм вместе с кабелем среднего напряжения и оптоволоконным кабелем. Минимальный метраж 500 футов. с максимальной высотой 2500 футов.

Преимущества:

• Меньше отходов проволоки и каналов.
• Вся работа выполняется за один раз.
• Длины на заказ.
• Устраняет дополнительную работу по прокладке кабеля.
• Кабель защищен от порезов и перерезов за счет предварительной установки в канал.

Недостатки:

• Минимальная сумма, которую можно запустить.
• Должен знать точное необходимое количество.

Компания Chapman Electric предлагает широкий ассортимент труб, внутренних каналов и кабелепроводов для подземных коммуникаций.

Другие статьи, которые могут вам понравиться:

Как рассчитать изгиб

Как согнуть кабелепровод с помощью гибочного станка





О кабелепроводе из полиэтилена высокой плотности

AB ВЫХОДНОЙ ТРУБОК ИЗ ПЭНД

ОСНОВНЫЕ ТЕМЫ НА ЭТОЙ СТРАНИЦЕ

Преимущества

Типы кабелепроводов из полиэтилена высокой плотности

Экологичность

Методы установки

Нормы и стандарты

Перемещение инженерных сетей

Особенности PCD

Преимущества кабелепровода из полиэтилена высокой плотности

Предпочтительно использовать кабелепровод из полиэтилена высокой плотности (ПЭВП). материал для размещения и защиты электрических силовых и телекоммуникационных кабелей внутри. Он обеспечивает непревзойденную коррозионную и химическую стойкость, является гибким, долговечным и доступен в катушках большой длины, что позволяет сократить количество соединений и время установки. Трубы из полиэтилена высокой плотности доступны в различных размерах, цветах, размерах и длинах.

Гибкость, пластичность, прочность

• Поставляется в длинных бухтах на катушках или катушках, компактный для транспортировки кабелепровод из полиэтилена высокой плотности
• Труба из полиэтилена высокой плотности повторяет контуры траншеи и может быть проложена вокруг препятствий под землей
• Изгибается и изгибается без поломок, даже при пучениях или сдвигах грунта, в широком диапазоне температур
• Высокая пластичность, устойчивость к повреждениям при транспортировке, погрузочно-разгрузочных работах и ​​установке
• Превосходная прочность, позволяющая выдерживать условия рабочей площадки и обеспечивать долгий срок службы под землей
• Сопротивляется хрупкости из-за старения или холодной погоды и сохраняет ударопрочность

Непрерывные бухты

• Поставляется в длинных бухтах, труба из полиэтилена высокой плотности устанавливается с меньшим количеством соединений и идеально подходит для горизонтально-направленного бурения (ГНБ) и пахотных установок
• Большая длина катушки обеспечивает большую гибкость при проектировании системы

Коэффициент трения (COF)

• Коэффициент трения кабелепровода из ПЭВП может быть на 30 % ниже, чем у кабелепровода из ПВХ
• Повышает эффективность смазки
• Возможны более длинные тяги, чтобы люки располагались дальше друг от друга

Стойкость к:

• Химическому воздействию — ПЭВП устойчив к агрессивным химическим веществам и агрессивным загрязнениям
• Коррозия — ПЭВП не проводит ток, не подвергается коррозии из-за контакта с почвой или водой
• Бактерии – отсутствие питательных веществ для роста бактерий/грибков

Широкий диапазон рабочих температур

• Труба из полиэтилена высокой плотности остается пластичной при низких температурах установки значительно ниже точки замерзания, не становится хрупкой и не ломается
• Максимальная рабочая температура трубы из полиэтилена высокой плотности совместима с рабочей температурой силовых кабелей
• Силовые проводники, рассчитанные на 90°C (194°F), и кабели среднего напряжения, рассчитанные на 105°C (220°F), разрешены для использования с некоторыми полиэтиленовыми кабелепроводами

Типы труб из полиэтилена высокой плотности

Трубы из полиэтилена высокой плотности производятся в широком диапазоне цветов, длин, диаметров и типов стенок. Они относятся не только к защитному каналу, но и к внутреннему каналу, если он имеется.

Типы кабелепроводов из полиэтилена высокой плотности включают:

• Внешний завод:

  гладкая труба, гладкая снаружи и внутри

  ,

  ребристых линий, идущих в продольном направлении, чтобы предотвратить скручивание кабеля во время установки

  ,

  трассирующий проводник с медным трассирующим проводом в качестве локатора

  ,

  воздушный канал с опорными ветвями для воздушного перехода

  ,

  Предварительно установленный силовой или оптоволоконный кабель Cable-in-Conduit (CIC)

  ,

  внутренний канал (CIC) меньший канал, разделяющий больший канал

• Внутри завода: Гофрированный гибкий кабелепровод

  , используемый внутри завода

  (стояк/оптоволокно в шахтах подъема здания

  «пленум», предназначенный для использования в потолках с кондиционированием воздуха и на полу компьютерного зала

  ,

  внутренний каналменьший канал, разделяющий больший канал

Различные цвета или полосы могут использоваться для обозначения оператора сети или типа кабеля, используемого в кабелепроводе, такого как телекоммуникационный (например, оранжевый) и силовой (например, красный или черный с красной полосой).

Размеры кабелепроводов

Стандарты кабелепроводов из ПЭВП, такие как ASTM F2160, определяют размеры кабелепроводов из ПЭВП. Существуют различные системы размеров, включая типы IPS SDR9, SDR11, SDR 13,5, DR 15,5, SCH 40 и SCH 80, «True Sized» и SIDR. Для типов IPS толщина стенки описывается соотношением размеров (DR) среднего наружного диаметра, деленным на минимальную толщину стенки, которая обычно находится в диапазоне от 9 до 17 DR для канала диаметром до 12 дюймов. Чем меньше число DR, тем толще труба. стена по сравнению с другими типами стен

Экологичность

Полиэтиленовые трубы и внутренние трубы помогают поддерживать важные аспекты нашей жизни, включая связь, питание и электрические сети. Характеристики трубы из полиэтилена высокой плотности обеспечивают долговременную защитную трубу, где ее гибкость облегчает установку, сохраняя при этом превосходную прочность и жесткость. Благодаря конструкции, присущей полиэтилену высокой плотности, канал будет защищать постоянно расширяющиеся системы по мере того, как сообщества и технологии продолжают расти.

Методы установки

Труба из полиэтилена высокой плотности является гибкой, что позволяет легко прокладывать ее в существующих путях, при этом ее жесткость может выдерживать сдавливающие усилия на расчетном уровне для подземных применений.

Труба из полиэтилена высокой плотности устанавливается вдоль автомагистралей или дорог, а также в зданиях. Он используется для защиты линий распределения электроэнергии (600 В вторичная, < 69 кВ первичная) и телекоммуникационных линий (магистральных сетей), наземных (проводных) и широкополосных сетей; такие как DSL Интернет и кабельное телевидение. Различные методы установки зависят от проекта и определяют, какой прочный трубопровод используется.

Бестраншейная технология

Горизонтально-направленное бурение (ГНБ) сводит к минимуму воздействие на окружающую территорию, включая меньшее количество перерывов в движении. Этот метод устанавливает трубы большой длины до 1000-футовых скважин.

• Внутренний воздуховод с скользящей подкладкой, используемый для увеличения пропускной способности существующих путей
• Разрыв трубы для модернизации инженерных коммуникаций

Открытая выемка

• Вспахивание позволяет выполнять длительные непрерывные работы вдоль полосы отчуждения и обеспечивает самые низкие затраты на установку по сравнению с другими методами.
