Расчет сечения кабеля по мощности
2016-04-08 275004 7Содержание:
- Силовые кабели ГОСТ 31996—2012
- Таблица сечения кабеля по току и мощности для медного провода
- Таблица сечения алюминиевого провода по потребляемой мощности и силе тока
- Калькулятор расчета сечения кабеля
Каждый мастер желает знать… как рассчитать сечение кабеля для той или иной нагрузки. С этим приходится сталкиваться при проведении проводки в доме или гараже, даже при подключении станков — нужно быть уверенным, что выбранный сетевой шнур не задымится при включении станка…
Я решил создать калькулятор расчета сечения кабеля по мощности, т.е. калькулятор считает потребляемый ток, а затем определяет требуемое сечение провода, а также рекомендует ближайший по значению автоматический выключатель.
Силовые кабели ГОСТ 31996—2012
Расчет сечения кабеля по мощности производится в соответствии с таблицами нормативного документа ГОСТ 31996—2012 «Кабели силовые с пластмассовой изоляцией».
При этом сечение указывается с запасом по току во избежания нагрева и возгорания провода, работающего на максимальном токе. А также я ввел коэффициент 10%, т.е. к максимальному току добавляется еще 10% для спокойной работы кабеля 🙂
Например, берем мощность нагрузки 7000 Вт при напряжении 250 Вольт, получаем ток 30.8 Ампер (добавив про запас 10%), будем использовать медный одножильный провод с прокладкой по воздуху, в результате получим сечение: 4 кв.мм., т.е. кабель с максимальным током 39 Ампер. Кабель сечением 2.5 кв.мм. на ток 30 Ампер использовать не рекомендуется, т.к. провод будет эксплуатироваться на максимально допустимых значениях силы тока, что может привести к нагреву провода с последующим разрушением электро изоляции.

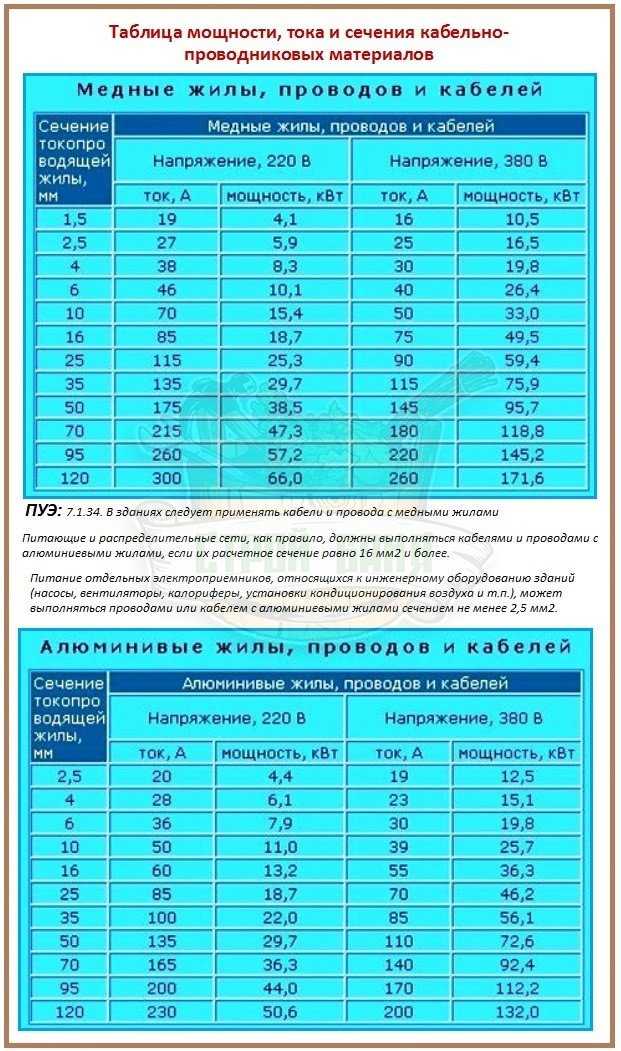

Таблица сечения кабеля по току и мощности для медного провода
| Сечение жилы мм2 | Для кабеля с медными жилами | |||
|---|---|---|---|---|
| Напряжение 220 В | Напряжение 380 В | |||
| Ток А | Мощность кВт | Ток А | Мощность кВт | |
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 38 | 8,3 | 30 | 19,8 |
| 6 | 46 | 10,1 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33,0 |
| 16 | 85 | 18,7 | 75 | 49,5 |
| 25 | 115 | 25,3 | 90 | 59,4 |
| 35 | 135 | 29,7 | 115 | 75,9 |
| 50 | 175 | 38,5 | 145 | 95,7 |
| 70 | 215 | 47,3 | 180 | 118,8 |
| 95 | 260 | 57,2 | 220 | 145,2 |
| 120 | 300 | 66 | 260 | 171,6 |
Важно!
Данные в таблицах приведены для ОТКРЫТОЙ проводки!!!
Таблица сечения алюминиевого провода по потребляемой мощности и силе тока
| Сечение жилы мм2 | Для кабеля с алюминиевыми жилами | |||
|---|---|---|---|---|
| Напряжение 220 В | Напряжение 380 В | |||
| Ток А | Мощность кВт | Ток А | Мощность кВт | |
| 2,5 | 20 | 4,4 | 19 | 12,5 |
| 4 | 28 | 6,1 | 23 | 15,1 |
| 6 | 36 | 7,9 | 30 | 19,8 |
| 10 | 50 | 11 | 39 | 25,7 |
| 16 | 60 | 13,2 | 55 | 36,3 |
| 25 | 85 | 18,7 | 70 | 46,2 |
| 35 | 100 | 22 | 85 | 56,1 |
| 50 | 135 | 29,7 | 110 | 72,6 |
| 70 | 165 | 36,3 | 140 | 92,4 |
| 95 | 200 | 44,0 | 170 | 112,2 |
| 120 | 230 | 50,6 | 200 | 132,0 |
Калькулятор расчета сечения кабеля
Онлайн калькулятор предназначен для расчета сечения кабеля по мощности.
Вы можете выбрать требуемые электроприборы, отметив их галочкой, для автоматического определения их мощности, либо ввести мощность в ватах (не в киловатах!) в поле ниже, затем выбрать остальные данные: напряжение сети, металл проводника, тип кабеля, где прокладывается и калькулятор произведет расчет сечения провода по мощности и подскажет какой автоматический выключатель поставить.
Надеюсь, мой калькулятор поможет многим мастерам.
Расчет сечения кабеля по мощности:
Требуемая мощность (выберите потребителей из таблицы):
| LCD телевизор | 140 Вт | |
| Холодильник | 300 Вт | |
| Бойлер | 2000 Вт | |
| Пылесос | 650 Вт | |
| Утюг | 1700 Вт | |
| Электрочайник | 1500 Вт | |
| Микроволновая печь | 700 Вт | |
| Стиральная машина | 2500 Вт | |
| Компьютер | 400 Вт | |
| Освещение | 300 Вт |
Мастер Евгений
Опубликовано статей: 4958
Комментариев: 1
Здравствуйте! Меня зовут Евгений.
Я увлекаюсь изготовлением различных дизайнерских изделий, а также станков и инструментов, в свободное от работы время. На страницах этого сайта я буду публиковать различные статьи на тему технического творчества — изготовления различных вещей, приборов, инструментов и станков в домашних условиях своими руками.
Опубликовано 7 комментариев
Расчет кабеля по мощности: калькулятор онлайн
18.09.2019Кабель и проводКомментарии: 0АлексейНеправильно выполненные электромонтажные работы при строительстве или ремонте дома часто сопровождаются авариями, пожаром или получением электрических травм. Поэтому сразу на стадии их планирования необходимо использовать проводку, отвечающую требованиям безопасности.
В статье показываю, как выполнить расчет сечения кабеля по мощности: калькулятор и таблицы прилагаются. Информацию для новичков дополняю картинками и схемами, поясняющими основные электрические процессы.
Опытный электрик может не читать пояснения, а сразу через раздел содержания открыть онлайн калькулятор и сделать в нем нужные вычисления.
Содержание статьи
Чем опасна неправильно смонтированная электропроводка: как проявляются скрытые риски
С начала дачного сезона привел ко мне новый сосед своего знакомого Андрея. У того просьба: помочь решить вопрос с пониженным напряжением на его участке. Особенно его беспокоит низкий уровень в гараже, где он разместил свою мастерскую с электрическими станками.
Поехали смотреть и проверять. Напряжение подается на вводной щит частного дома. Мой карманный мультиметр показал 203 вольта, что в принципе приемлемо для сельской местности.
А вот дальше начались чудеса. На его большой территории размещено несколько хозяйственных построек. Они подключены последовательной цепочкой: одно к другому. Гараж находится в самом конце.
Общая длина магистрали превышает сотню метров. Подключение выполнено тем, что было под рукой: медный провод 1,5 мм кв, а отдельные участки между строениями запитаны даже скрутками из алюминия 2,5 квадрата.
Этот участок обладает повышенным сопротивлением.
Оно создает падение напряжения на входе в гараж до 185 вольт. А этого уже недостаточно для нормальной работы электродвигателей различных станков.
У Андрея на участке от дома до мастерской потери составили 18 вольт. Он собирался приобрести стабилизатор напряжения для гаража, а я ему объяснил, что так делать нельзя по следующим причинам:
- стабилизатор поднимет уровень напряжения на своем выходе и мощность потребления станками еще больше возрастет;
- от этого дополнительно увеличится нагрузка на проводку.
В этой ситуации возникнет дополнительная просадка напряжения на входе в стабилизатор, что повлечет:
- его отключение от защит;
- или возникновение аварийной ситуации в проводке из-за ее перегруза и перегрева.
Ненужные потери напряжения можно устранить только правильным подбором сечения кабеля питания с учетом транслируемой мощности и его надежным монтажом.
Принципы выбора кабеля по току: какие процессы учитываются
Провода и кабели для домашней проводки выпускаются большим ассортиментом с разным сечением жил из меди или алюминия.
Их поперечное сечение вычисляется по формуле площади круга через диаметр, который легко определить измерительными инструментами, например, микрометром.
Поскольку они предназначены для работы в разных условиях эксплуатации, то обладают различной конструкцией, каждая из которых имеет свое название, например, NYM, ПУНП, ПУНГП, ВВГ, ВВГнг, ПВС и другие обозначения.
Внутренняя конструкция любого из них состоит из металлических жил и изоляции. В качестве примера показываю картинкой кабель ВВГнг.
Любая жила обладает электрическим сопротивлением. При прохождении тока по ней выделяется тепло, описываемое законом Джоуля-Ленца. Оно зависит от величины нагрузки, времени ее протекания и сопротивления проводника.
При этом происходит нагрев:
- металла жилы;
- слоя изоляции;
- окружающей кабель среды.
С третьим вопросом предлагаю разобраться поподробнее.
Как влияют условия эксплуатации на работу проводки: особенности открытой и закрытой прокладки
Обратите внимание на то, что окружающая кабель среда может отводить тепло, снижая нагрев, либо повышать его температуру за счет локализации места прокладки расположенными в непосредственной близости теплоизолирующими материалами.
Поэтому расположенная на открытом воздухе проводка, благодаря естественной вентиляции (перемещения тепла вверх, а охлажденных масс вниз), охлаждается лучше, чем спрятанная в трубах или внутри строительных конструкций.
Изоляционные материалы хорошо работают при нагреве до допустимой температуры, а после достижения ею критических значений усыхают, теряя свои диэлектрические свойства. Тогда через них создаются токи утечек, приводящие к авариям или пожарам.
Поэтому для каждого типа провода уже выбраны температуры допустимого нагрева с учетом прохождения по ним длительных нагрузок. Поскольку сопротивление по закону Ома уже влияет на величину тока, то по нему и проводится весь расчет.
При пользовании этой методикой необходимо суммировать все нагрузки, которые могут проходить по жиле. Например, розетки, подключенные шлейфом, могут питать одновременно несколько бытовых приборов. Этот момент следует учитывать при выборе сечения питающего их кабеля.
Чтобы не усложнять этот процесс формулами на практике используются уже готовые таблицы.
Привожу выдержку из них, необходимую для домашнего мастера.
Способ выбора сечения кабеля по току является базовым. Он:
- основан на многочисленных научных экспериментах;
- заложен в ПУЭ для обеспечения надежной и безопасной работы электрооборудования;
- позволяет оптимально выбрать сечение проводки по цене.
Для обеспечения повышенной безопасности при эксплуатации допустимо создавать запас по площади, используя кабель с более толстыми жилами. А монтировать его с уменьшенным сечением опасно.
Как рассчитать кабель по мощности нагрузки простыми словами
У большинства современных бытовых приборов в сопроводительной документации указывается информация не о токе нагрузки, а о величине мощности потребления. Эти параметры электрической сети взаимосвязаны.
Их легко пересчитать по известным формулам, содержащихся в шпаргалке электрика.
Однако есть более простой и доступный путь: уже готовая табличная форма.
Она избавляет человека от математических вычислений.
Здесь действует то же правило сложения мощностей всех подключенных приборов, как и ранее для тока нагрузки.
Разберем пример. В розеточную группу из трех последовательно подключенных розеток может быть одновременно вставлено три потребителя с нагрузкой 2, 1,5 и 1,0 кВт. Складываем их и получаем 4,5 киловатта.
Смотрим таблицу. Для проводки 220 вольт, проложенной открытым способом, достаточно использовать медь сечением полтора квадрата или алюминий — 2,5. При выборе закрытого способа монтажа потребуется увеличить медный провод до 2,5 мм кв, а алюминиевый — до 4,0.
К слову: на любые розеточные группы общепринято выполнять монтаж проводов с сечением от 2,5 миллиметров квадратных. Здесь действуют дополнительные требования к их механической прочности, требующей запаса по толщине.
Особенно актуально это
требование к алюминиевой проводке, обладающей пониженной механической прочностью. В этом не раз убедились многочисленные владельцы квартир в старых многоэтажных зданиях.
Создание небольшого запаса сечения кабеля в будущем может избавить владельца от непредвиденных проблем при приобретении и подключении нового, более мощного электрооборудования.
Выбор сечения кабеля по мощности и току: таблица справочных данных
Этот способ вобрал в себя две вышеприведенные методики расчета. Они просто сведены в общую таблицу.
Ей удобно пользоваться, имея любую информацию: по току нагрузки или потребляемой мощности, что позволяет не заниматься переводом одной величины в другую.
Однако во всех этих таблицах скрыт один параметр, а именно: очень длинная электрическая цепь. Она косвенно влияет на результаты расчета. Но об этом читайте в следующем подразделе.
Почему необходимо учитывать длину протяженной электрической магистрали в частном доме
Во всех приведенных таблицах учитывается итоговое действие электрического тока на нагрев металлической жилы. Его величина практически не меняется внутри пределов квартиры, где от вводного щитка до конечного потребителя расстояние редко превышает 15 метров.
Однако мы знаем, что электрическое сопротивление провода влияет на ток, а оно с увеличением расстояния всегда возрастает прямо пропорционально отношению удельного сопротивления к площади поперечного сечения.
На длинных участках дополнительно возникают потери напряжения, а все это необходимо учитывать в точных расчетах, что и применяется на практике в онлайн калькуляторе, приведенном в следующем разделе.
В качестве пояснения приведу пример такого влияния, применённого при монтаже точных измерительных цепей напряжения ТН на своей подстанции 330 кВ, где потери должны быть минимальными. С ними борются всеми доступными способами.
Эти ТН расположены на ОРУ-330 кВ. Они удалены от релейных панелей на дистанцию порядка 300-400 метров.
Сборка вторичных цепей выполнена в шкафу. Они к нему подаются от выводной коробки, расположенной внизу основания фарфорового изолятора коротким контрольным кабелем с жилами 1,5 мм кв.
Его длину можете оценить визуально по фотографии.
Она не превышает несколько метров. Выходные кабели цепей напряжения, проложенные к панелям релейного зала, имеют повышенное сечение жил и превышают 16 мм квадратных.
Это хорошо видно на обратной стороне ввода релейной панели.
Сделано это для того, чтобы минимизировать потери напряжения на такой большой дистанции. Они не должны вносить погрешность большую 0,5%.
По самим же панелям разводка опять выполняется жилами 1,5 квадрата. Короткие расстояния от ТН к его шкафу и в релейном зале не оказывают существенного влияния на потери.
Приведенным примером я постарался показать, как длина протяженной магистрали может повлиять на выбор и расчет кабеля. Все это учтено в онлайн калькуляторе.
Калькулятор расчета сечения кабеля по мощности с учетом условий эксплуатации
Онлайн методика позволяет оптимально вычислить сечение, которое будет:
- надежно работать при длительной полной нагрузке без каких-либо повреждений;
- полностью выдержит возникающие в цепи короткие замыкания;
- исключит потери напряжения в магистрали ниже допустимого уровня;
- обеспечит работу защитных устройств при недостаточном качестве заземления.
Вычисления необходимо делать индивидуально для каждого кабельного участка. Они позволяют:
- определиться с условиями монтажа и видами нагрузок, которые будут протекать по его жилам;
- учесть минимальные размеры способом расчета по току;
- обеспечить надежную работу при возникновении температурных перегрузок от коротких замыканий;
- выявить допустимые габариты для снижения потерь напряжения;
- выбрать сечение, основываясь на импендансе петли из-за недостаточного заземления.
Для проведения расчета потребуется подготовить:
- информацию о характере нагрузки;
- условия работы в однофазной или трехфазной схеме питания;
- тип тока: постоянный или переменный;
- величину нагрузки в киловаттах;
- полный и пусковой коэффициенты мощности;
- протяженность рабочей магистрали;
- способ прокладки и конструкцию кабеля, учитывающую температурные нагрузки.
А дальше вводим эти исходные данные в таблицу и жмем кнопку «Расчет».
Для перехода к следующим вычислениям надо просто нажать кнопку «Сброс» и повторить выше перечисленные операции.
Онлайн калькулятор расчета сечения кабеля по мощности | |||
Длина линии (м) / Материал кабеля: | МедьАлюминий | ||
Мощность нагрузки (Вт) или ток (А): | |||
Напряжение сети (В): | Мощность | 1 фаза | |
Коэффициент мощности (cosφ): | Ток | 3 фазы | |
Допустимые потери напряжения (%): | |||
Температура кабеля (°C): | |||
Способ прокладки кабеля: | Открытая проводкаДва одножильных в трубеТри одножильных в трубеЧетыре одножильных в трубеОдин двухжильный в трубеОдин трёхжильный в трубеГр. | ||
Сечение кабеля не менее (мм²): | |||
Плотность тока (А/мм²): | |||
Сопротивление провода (ом): | |||
Напряжение на нагрузке (В): | |||
Потери напряжения (В / %): | |||
прокладка в коробах, 1-4 кабеляГр. прокладка в коробах, 5-6 кабелейГр. прокладка в коробах, 7-9 кабелейГр. прокладка в коробах, 10-11 кабелейГр. прокладка в коробах, 12-14 кабелейГр. прокладка в коробах, 15-18 кабелейЕще раз обращаю внимание на то, что за основу любого расчета пропускной способности кабеля взят наибольший ток, который способен выдерживать кабель длительно с сохранением диэлектрических свойств изоляции без ее повреждений. По его величине определяется поперечное сечение.
Рекомендую по вопросу выбора проводки дополнительно посмотреть видеоролик владельца «Электроснабжение в Москве»
youtube.com/embed/hwd9VVyLTAk?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»> Видеоматериал автора «Elektrik-sam.info» объясняет подробные алгоритмы вычисления сечения кабеля (провода).
Много полезной информации можно увидеть в комментариях под этими роликами.
Вот в принципе и все, что я хотел объяснить про расчет сечения кабеля по мощности, калькулятор к которому значительно облегчает математические действия. Если вы желаете обсудить это материал, то воспользуйтесь разделом комментариев.
Рейтинг статьи
Просмотров страницы: 20387
➤
Кабельный Герой | Калькулятор размера кабеля AS/NZS 3008
CableHero
Универсальный калькулятор размеров кабелей для компании Engineering Prowess
Для расчета длины кабеля больше не нужно использовать сложные формулы, диаграммы падения напряжения или значения Zs.
Все, что вам нужно сделать, это ввести критерии проектирования в этот инновационный облачный онлайн-калькулятор размера кабеля, выбрать один из предварительно заданных параметров, и вы получите свои результаты в течение трех шагов. Первый шаг — ввести критерии дизайна. Второй шаг — выбрать любые соответствующие поправочные коэффициенты и рассчитать размер кабеля на третьем шаге!
Встроенная автоматическая калибровка кабеля Быстро с помощью CableHero!
Автоматическая калибровка кабеля
Калькулятор размеров кабелей CableHero, специально разработанный для автоматического детального выбора кабелей, позволяет пользователям рассчитывать размеры кабелей в режиме онлайн.
Этот кабельный калькулятор рассчитывает и выбирает наилучшую площадь поперечного сечения кабеля на основе критериев выбора кабеля и экономических соображений. Студенты и специалисты-электрики могут использовать его для создания подробных распечатываемых расчетов, включая формулы.
Остерегайтесь рисков с помощью Калькулятора сечения кабелей CableHero с падением напряжения!
Калькулятор падения напряжения
С помощью калькулятора размера кабеля CableHero вы можете рассчитать падение напряжения на своем телефоне без использования старых расчетных таблиц. Калькулятор героя кабеля рассчитывает потери напряжения в зависимости от размера проводника. Он определяет минимальный размер кабеля с помощью AS/NZS 3008, используя коэффициент мощности для точного расчета падения напряжения. Сечения кабелей определяются пропускной способностью по току, падением напряжения и током короткого замыкания
Снизьте сопротивление контура неисправности с помощью калькулятора размера кабеля для солнечных батарей CableHero.
Импеданс контура неисправности
С помощью калькулятора сечения кабеля Cable Hero можно мгновенно рассчитать ток короткого замыкания в соответствии со стандартами AS/NZ 3008 и 3000! На основе импедансов активных и заземляющих проводников и защитных устройств. Калькулятор импеданса контура замыкания на землю вычисляет импеданс контура замыкания на землю. Поддержание импеданса контура на определенном уровне предотвращает перегрев и возгорание.
Измеряет диаметр кабелепровода, диаметр провода и размер провода с помощью CableHero
Калькулятор размера кабелепровода
Калькулятор CableHero помогает электрикам, инженерам и подрядчикам ответить на вопрос: «Какой размер кабелепровода мне следует использовать на основе AS/ANZ 3000?» Калькулятор CableHero вычисляет процент заполнения кабелепровода и вероятность замятия для нескольких проводников на основе AS/NZS 3000 и AS/NZS 3008. Введите тип и размер кабелепровода, а затем легко укажите свои проводники.
Сделайте прокладку проводов такой же простой, как это делает CableHero!
Автоматическое снижение характеристик кабеля
Используя CableHero, вы можете узнать, какой размер кабеля подходит для вашей установки в соответствии со стандартами AS/NZS 3000 и AS/NZS 3008. CableHero позволяет пользователям вводить дополнительные параметры снижения номинальных характеристик в зависимости от метода установки. Параметры могут включать температуру окружающей среды, другие цепи в корпусе, расстояние, глубину прокладки кабеля, расстояние между кабелями или заданный пользователем коэффициент снижения номинальных характеристик.
120 120
СЧАСТЛИВЫЙ
Клиенты
350 350
ЗАВЕРШЕНО
Проекты
360 360
Завершено
Расчеты
280 280
Скачано
Отчеты
✓ У нас есть опыт
Имея степень в области электротехники, мы имеем многолетний опыт работы в отрасли солнечной энергетики.
✓ У нас есть опыт
Имея степень в области электротехники, мы имеем многолетний опыт работы в отрасли солнечной энергетики. Мы работаем с традициями и следим за технологическими достижениями, правилами и стандартами, чтобы знать, что работает.
✓ Мы сосредоточены на вашем путешествии
Мы тщательно работаем над тем, чтобы вам было удобнее пользоваться нашим веб-приложением и мобильным приложением, чтобы максимально использовать все возможности для удовлетворения потребностей клиентов, которые нанимают вас для получения ваших услуг.
✓ Мы делаем это проще для вас
При разработке CableHero мы использовали всесторонний, но практичный подход. Приложение простое в использовании, но будьте уверены, что приложение предоставляет исчерпывающие данные.
✓ Мы местные
Наш бизнес расположен в Глинде, Аделаида, Южная Австралия.
Медные и алюминиевые кабели: важность биметаллических наконечников
Когда дело доходит до электрических установок, выбор правильного типа кабеля имеет решающее значение для производительности и безопасности системы. Медь и алюминий являются двумя наиболее популярными
Как рассчитать падение напряжения
Падение напряжения, также известное как потеря напряжения, представляет собой снижение напряжения, происходящее при протекании электричества по проводнику, например кабелю или проводу. Это важное соображение
Почему необходимо снижение номинальных характеристик кабелей?
Вы можете настроить расчеты размеров кабелей, чтобы определить коэффициенты снижения номинальных характеристик на основе AS/NZS 3008, используя наш калькулятор размеров кабелей CableHero.
Но почему нам важно д
Минимальный радиус изгиба кабелей
Какое значение имеет определение минимального радиуса изгиба кабеля при выборе размера кабеля? Что такое радиус изгиба? Прежде чем мы обсудим минимальный радиус изгиба, давайте сначала определим, что
История электрических кабелей в Аделаиде
Когда впервые был использован электрический кабель? Прочтите это, чтобы узнать о его истории в Аделаиде и о том, почему наш калькулятор размера солнечного кабеля полезен сегодня.
Австралийский справочник по цветам электрических кабелей
Воспользуйтесь нашим калькулятором размера кабеля и следуйте этому руководству по цветам кабелей AS3000, чтобы улучшить электрические установки в Австралии.
Руководство по выбору размера фотоэлектрического кабеля для солнечных батарей
Какой размер кабеля следует использовать для вашей фотоэлектрической системы? Прочтите это руководство и воспользуйтесь приложением калькулятора размера кабеля для солнечных батарей CableHero в Австралии.
3 вещи, которые следует учитывать при выборе размера кабеля
Какой размер кабеля подходит для вашей электроустановки в Австралии? Воспользуйтесь нашим калькулятором размера кабеля, совместимым со стандартами AS3000 и AS3008.
Добро пожаловать в Doncaster Cables — Техническая помощь
Таблицы допустимой нагрузки по току
По приведенным ниже ссылкам показаны таблицы допустимой нагрузки по току и падения напряжения для продукции Doncaster Cables.
По этим ссылкам вы найдете наш кабельный калькулятор. Инструкции ниже:-
1. Выберите тип питания (однофазный 230 В / трехфазный 400 В)
2. Выберите требуемое падение напряжения
3. Введите мощность в ваттах или силу тока в амперах, которую должен выдерживать кабель
4. Введите длину вашей кабельной трассы
5. Выберите метод установки, как будет проложен кабель
6. Нажмите кнопку «Рассчитать», и размеры вашего кабеля будут рассчитаны.
В нашем калькуляторе теперь перечислены различные типы кабелей, поэтому, прокручивая список, вы можете увидеть, как разные типы кабелей могут иметь разные размеры для одного и того же набора параметров.
Выберите кабель, подходящий для вашей установки.
- Одножильные кабели с изоляцией из термопласта, 70°C, неармированные, с оболочкой или без нее
- Многожильные кабели с изоляцией из термопласта и оболочкой из термопласта, рассчитанные на 70°C, неармированные
- Одножильные кабели с термореактивной изоляцией, рассчитанные на 90°C, неармированные, с оболочкой или без нее
- 70°C Плоский кабель с изоляцией и оболочкой из термопласта с защитным проводником
- Многожильные кабели с термореактивной изоляцией и оболочкой из термопласта, рассчитанные на 90°C, неармированные
- Многожильные кабели с армированной термореактивной изоляцией, рассчитанные на 90°C
- Гибкие кабели с термореактивной изоляцией, 60°C, с оболочкой, неармированные
- Гибкие кабели с термореактивной изоляцией и оболочкой, рассчитанные на 90°C и 180°C, неармированные
- Гибкие шнуры, неармированные
Размер кабеля калькулятор
Тип питания
Фаза
Однофакторная фаза
Падение напряжения
5% (общие) 3% (выделенные осветительные циклы)
Power
Kilowatts
или AMPS
9000 2 9003.
или AMPS............ или AMPS.. или AMPS. или AMPS.. или AMPS. Длина (м)
Метод
Способ установки
В кабелепроводе в теплоизолированных стенах В кабелепроводе на стене или в коробе Защелкивается прямоНапрямую в земле или в кабелепроводе в землеНа открытом воздухе или на перфорированном кабельном лоткеH6242Y ТОЛЬКО над гипсокартоном потолок с теплоизоляцией толщиной не более 100 ммH6242Y ТОЛЬКО над гипсокартонным потолком с теплоизоляцией толщиной более 100 ммH6242Y ТОЛЬКО в каркасной стене с теплоизоляцией с кабелем, касающимся внутренней поверхности стеныH6242Y ТОЛЬКО в каркасной стене с теплоизоляцией без кабеля внутренняя поверхность стены
Калькулятор размера кабеля Отказ от ответственности
Рекомендуемые размеры кабеля основаны на информации, предоставленной пользователем, и предназначены только для справки.
