по мощности, току, с учетом длины
При прокладке электропроводки требуется знать, кабель с жилами какого сечения вам надо будет прокладывать. Выбор сечения кабеля можно делать либо по потребляемой мощности, либо по потребляемому току. Также учитывать надо длину кабеля и способ укладки.
Содержание статьи
- 1 Выбираем сечение кабеля по мощности
- 1.1 Собираем данные
- 1.2 Суть метода
- 2 Как рассчитать сечение кабеля по току
- 3 Расчет кабеля по мощности и длине
- 4 Открытая и закрытая прокладка проводов
Выбираем сечение кабеля по мощности
Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.
Выбор сечения кабеля зависит от мощности и силы токаСобираем данные
Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек.
Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность. Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.
Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.
Таблица потребляемой мощности различных электроприборовНаходите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать.
В данном случае, лучше брать по-максимуму. В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо. Трассы с большим сечением работают долго, так как греются меньше.
Суть метода
Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику. При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату. Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.
Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.
Далее, собственно, начинается выбор сечения кабеля.
Все очень просто — пользуемся таблицей.
| Сечение кабеля, мм2 | Диаметр проводника, мм | Алюминиевый провод | |||||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | ||||
| 220 В | 380 В | 220 В | 380 В | ||||
| 0,5 мм2 | 0,80 мм | 6 А | 1,3 кВт | 2,3 кВт | |||
| 0,75 мм2 | 0,98 мм | 10 А | 2,2 кВт | 3,8 кВт | |||
| 1,0 мм2 | 1,13 мм | 14 А | 3,1 кВт | 5,3 кВт | |||
| 1,5 мм2 | 1,38 мм | 15 А | 3,3 кВт | 5,7 кВт | 10 А | 2,2 кВт | 3,8 кВт |
| 2,0 мм2 | 1,60 мм | 19 А | 4,2 кВт | 7,2 кВт | 14 А | 3,1 кВт | 5,3 кВт |
| 2,5 мм2 | 1,78 мм | 21 А | 4,6 кВт | 8,0 кВт | 16 А | 3,5 кВт | 6,1 кВт |
| 4,0 мм2 | 2,26 мм | 27 А | 5,9 кВт | 10,3 кВт | 21 А | 4,6 кВт | 8,0 кВт |
| 6,0 мм2 | 2,76 мм | 34 А | 7,5 кВт | 12,9 кВт | 26 А | 5,7 кВт | 9,9 кВт |
| 10,0 мм2 | 3,57 мм | 50 А | 11,0 кВт | 19,0 кВт | 38 А | 8,4 кВт | 14,4 кВт |
| 16,0 мм2 | 4,51 мм | 80 А | 17,6 кВт | 30,4 кВт | 55 А | 12,1 кВт | 20,9 кВт |
| 25,0 мм2 | 5,64 мм | 100 А | 22,0 кВт | 38,0 кВт | 65 А | 14,3 кВт | 24,7 кВт |
Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности.
В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.
Как рассчитать сечение кабеля по току
Можно подобрать сечение кабеля по току. В этом случае проводим ту же работу — собираем данные о подключаемой нагрузке, но ищем в характеристиках максимальный потребляемый ток. Собрав все значения, суммируем их. Затем пользуемся все той же таблицей. Только ищем ближайшее большее значение в столбике, подписанном «Ток». В той же строке смотрим сечение провода.
Например, надо подключить варочную панель с пиковым потреблением тока 16 А. Будем прокладывать медный кабель, потому смотрим в соответствующей колонке — третья слева.
Так как нет значения ровно 16 А, смотрим в строчке 19 А — это ближайшее большее. Подходящее сечение 2,0 мм2. Это и будет минимальное значение сечения кабеля для данного случая.
Обращать внимание не строчку с чуть меньшим значением нельзя. В этом случае при максимальной нагрузке проводник будет сильно греться, что может привести к тому, что расплавится изоляция. Что может быть дальше? Может сработать автомат защиты, если он установлен. Это самый благоприятный вариант. Может выйти из строя бытовая техника или начаться пожар. Потому выбор сечения кабеля всегда делайте по большему значению. В этом случае можно будет позже установить оборудование даже немного больше по мощности или потребляемому току без переделки проводки.
Расчет кабеля по мощности и длине
Если линия электропередачи длинная — несколько десятков или даже сотен метров — кроме нагрузки или потребляемого тока необходимо учитывать потери в самом кабеле.
Обычно большие расстояния линий электропередачи при вводе электричества от столба в дом. Хоть все данные должны быть указаны в проекте, можно перестраховаться и проверить. Для этого надо знать выделенную мощность на дом и расстояние от столба до дома. Далее по таблице можно подобрать сечение провода с учетом потерь на длине.
Открытая и закрытая прокладка проводов
Как все мы знаем, при прохождении тока по проводнику он нагревается. Чем больше ток, тем больше тепла выделяется. Но, при прохождении одного и того же тока, по проводникам, с разным сечением, количество выделяемого тепла изменяется: чем меньше сечение, тем больше выделяется тепла.
В связи с этим, при открытой прокладке проводников его сечение может быть меньше — он быстрее остывает, так как тепло передается воздуху. При этом проводник быстрее остывает, изоляция не испортится.
При закрытой прокладке ситуация хуже — медленнее отводится тепло. Потому для закрытой прокладке — в кабель каналах, трубах, в стене — рекомендуют брать кабель большего сечения.
Выбор сечения кабеля с учетом типа его прокладки также можно провести при помощи таблицы. Принцип описывали раньше, ничего не изменяется. Просто учитывается еще один фактор.
Выбор сечения кабеля в зависимости от мощности и типа прокладкиИ напоследок несколько практических советов. Отправляясь на рынок за кабелем, возьмите с собой штангенциркуль . Слишком часто заявленное сечение не совпадает с реальностью. Разница может быть в 30-40%, а это очень много. Чем вам это грозит? Выгоранием проводки со всеми вытекающими последствиями. Потому лучше прямо на месте проверять действительно ли у данного кабеля требуемое сечение жилы (диаметры и соответствующие сечения кабеля есть в таблице выше). А подробнее про определение сечения кабеля по его диаметру можно прочесть тут.
Калькулятор сечения — расчет кабеля по мощности и току онлайн
С помощью этого калькулятора можно рассчитать требуемое сечение провода или кабеля по току или заданной мощности:
| Введите мощность: | ВТ |
| Выберите номинальное напряжение: | 220 B380 B660 B6 kB10 kB |
| Укажите число фаз: | 13 |
| Выберите материал жилы: | Алюминий (Al)Медь (Cu) |
| Введите длину кабельной линии: | м |
| Укажите тип линии: | Не определенодо 1 kB6 kB10 kB |
Результаты вычисления: | |
| Расчетное сечение жилы мм2 : | |
| Рекомендуемое сечение мм2 : | |
Данный расчет можно применять, не учитывая индуктивность сопротивления кабельной линии на потерю напряжения, (допустимая потеря напряжения в данном калькуляторе взята из расчёта 5%, что является нормой по ГОСТ 13109-97) если выполняются нижеописанные условия:
- Коэффициент мощности косинус фи (cos φ) = 1 (для линии сети переменного тока)
- Линии сети постоянного тока
- Сети (переменного тока с частотой 50 Гц), выполненные проводниками, если их сечения не превосходят указанных в следующей таблице:
Максимальные значения сечений кабельно-проводниковой продукции, для которой допустимо делать расчет на потерю напряжения
| Коэффициент мощности | 0. 95 | 0.90 | 0.85 | 0.80 | 0.75 | 0.70 | ||||||
| Материал жилы | Cu | Al | Cu | Al | Cu | Al | Cu | Al | Cu | Al | Cu | Al |
| Кабели до 1 кВ | 70.0 | 120.0 | 50.0 | 95.0 | 35.0 | 70.0 | 35.0 | 50.0 | 25.0 | 50.0 | 25.0 | 35.0 |
| Кабели 6-10 кВ | 50.0 | 95.0 | 35.0 | 50.0 | 25.0 | 50.0 | 25.0 | 35.0 | 16.0 | 25.0 | 16.0 | 25.0 |
| Провода в трубах | 50.0 | 95.0 | 35.0 | 50.0 | 35.0 | 50. 0 | 25.0 | 35.0 | 16.0 | 25.0 | 16.0 | 25.0 |
Этот расчет основан на методике описанной в пособии Козлова В.Н. и Карпова Ф.Ф. на странице 134. Его найти можно в интернете.
Внимание! Полученные значения нельзя считать в качестве окончательного варианта, в каждом конкретном случае необходим расчет квалифицированного специалиста, с замером сечений жил применяемой кабельно-проводниковой продукции.
Каждый электрик, пусть даже и не очень опытный, должен знать методику расчета сечения кабеля. Без правильно рассчитанного кабеля, ожидать хорошей безопасности эксплуатации электричества не стоит. В чем же заключается такая важность этого расчета?
В первую очередь, это необходимо для безопасности помещения. Кабели и провода являются основным средством для передачи. А также распределения тока. Без кабелей электроэнергии просто не существует, поскольку ученые еще не придумали беспроводной передачи электричества.
А с такими случаями, когда необходимо подключить дома электрическую кухонную плиту, поменять розетку или же повесить новый светильник, время от времени сталкивается практически каждый.
Одним словом, подбирать правильно сечение необходимо для того, чтобы обеспечить постоянный приток электроэнергии и избежать разных неприятных ситуаций, которые касаются повреждения электрической проводки.
В случае, если сечения кабеля недостаточно для нормальной функциональности электрических приборов с большой мощностью, то кабель будет перегреваться. А это уже приводит к разрушению его изоляции. Как следствие — уровень надежности и длительности эксплуатации электропроводки в здании резко снижается. Более того, несоответствующая нагрузка на проводку может привести к тому, что она может просто сгореть.
А пожаробезопасность и электробезопасность жилья не стоит «игр» с электричеством. Очень часты случаи, когда в целях экономии жильцы используют сечение кабелей меньшее, чем необходимо. Отсюда и возникает короткое замыкание.
Если не уделить достаточно внимания и времени на выбор расчета сечения кабеля, или сделать это халатно и непрофессионально во время электромонтажных работ, то в результате можно ожидать перегрев или потерю мощности. А также нецелесообразных денежных затрат на замену или ремонт электропроводки.
Итак, насколько правильно будет подобрано сечение кабелей и прокладываемых проводов, настолько качественной будет и дальнейшая работоспособность потребителей. Так что любой электромонтаж в квартире, доме или на производстве можно начинать только когда уже рассчитано сечение всех кабелей и проводов. В зависимости от потребностей жителей (другими словами — в зависимости от мощности используемых приборов).
Исходя из важности правильно подобранного сечения кабелей авббшв (ож), площадь этого сечения является, пожалуй, самым главным критерием, которым руководствуются профессионалы при выборе необходимых материалов для электромонтажных работ. Используемые провода — это основные элементы электрической проводки в доме или любом другом помещении.
Нужно помнить, что электричество не прощает ошибок и не дает второго шанса. Поэтому относиться к работе по электромонтажу халатно, не уделяя достаточно внимания качеству прокладываемых проводников — это просто недопустимо. Электробезопасность и надежность помещения — вот к чему стремится каждый профессиональный электрик, который делает электромонтажные работы на даче, доме, квартире или производстве.
Расчет и подбор сечения проводов
При ремонте или проектировании электрооборудования необходимо правильно подобрать провода. Можно воспользоваться специальным калькулятором или справочником. Но для этого нужно знать параметры нагрузки и особенности монтажа кабеля.
Содержание
- 1 Зачем рассчитывать поперечное сечение кабеля
- 2 Размер по мощности
- 3 Как рассчитать силу тока
- 4 Расчет площади поперечного сечения кабеля по мощности и длине
- 5 Открытая и закрытая проводка
Зачем рассчитывать сечение кабеля
К электрическим сетям предъявляются следующие требования:
- безопасность;
- надежность;
- эконом.
Если выбранная площадь сечения провода мала, то токовые нагрузки на кабели и провода будут высокими, что приведет к перегреву. Это может привести к аварийной ситуации, которая приведет к повреждению всего электрооборудования и станет опасной для жизни и здоровья.
Если, с другой стороны, установлены провода с большой площадью поперечного сечения, безопасное применение гарантировано. Но с финансовой точки зрения будет перерасход. Правильный подбор площади сечения провода – залог долговременной безопасной эксплуатации и рационального использования финансовых средств.

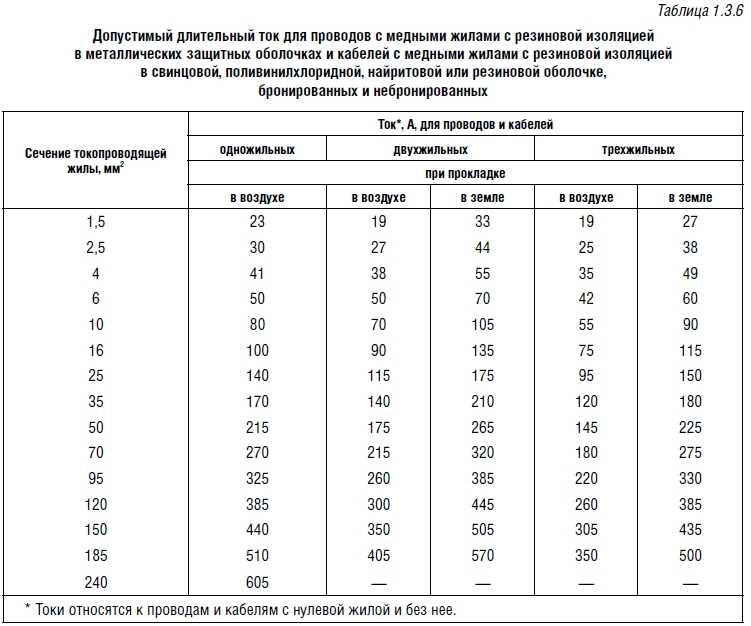

В ПУЭ имеется отдельная глава по правильному выбору проводников: «Глава 1.3. Выбор проводников по нагреву, экономической плотности тока и условиям коронирования».
Площадь поперечного сечения кабеля рассчитывается в зависимости от его мощности и тока. Давайте посмотрим на примеры. Чтобы определить, какое сечение провода необходимо для 5 кВт Вам потребуется воспользоваться таблицами «Правил устройства электроустановок.
Правила устройства электроустановок «). Настоящее руководство является нормативным документом. В нем указано, что сечение кабеля выбирается по 4 критериям:
- Напряжение питания ( Однофазное или трехфазное ).
- Материал проводника.
- Ток нагрузки, измеряемый в амперах ( А ), или мощность в киловаттах ( кВт ).
- Расположение кабеля.
В PUE нет значения. 5 кВт , поэтому нам придется выбрать следующее большее значение — 5,5 кВт . Для монтажа в квартире сегодня необходимо использовать медный провод. В большинстве случаев установка осуществляется по воздуху, поэтому из справочных таблиц подходит сечение 2,5 мм². Максимально допустимая токовая нагрузка составит 25 А.
В вышеупомянутом руководстве также указан ток, на который рассчитан входной автоматический выключатель ( ВА ). Согласно « Правил устройства электроустановок » для нагрузки 5,5кВт ток ВА должен быть 25 А.
В документе указано, что номинальный ток провода, который идет в дом или квартиру, должен быть на одну ступень выше, чем у ВА. В этом случае после 25 ампер будет 35 ампер. Последнее значение должно быть принято в качестве расчетного значения. Ток 35 А соответствует сечению 4 мм² и мощности 7,7 кВт. Итак, подбор сечения медного провода по мощности завершен: 4 мм².
Чтобы узнать какое сечение медного провода требуется для 10кВт опять же воспользуемся справочником. Если вы рассматриваете случай открытой проводки, вы должны определиться с материалом кабеля и напряжением питания.
Например Для алюминиевого провода и напряжения 220 В ближайшая большая мощность будет 13 кВт, соответствующее сечение — 10 мм²; для 380 В мощность составит 12 кВт, а сечение – 4 мм².
Выбор в зависимости от мощности
Перед подбором сечения кабеля по мощности необходимо рассчитать его суммарное значение, составить перечень электроприборов на участке, к которому прокладывается кабель.
На каждом из устройств должна быть указана мощность, рядом будут написаны соответствующие единицы измерения: Вт или кВт ( 1 кВт = 1000 Вт ). Затем вам нужно будет сложить мощность всего оборудования и получится сумма.
Если вы выбираете кабель для подключения одного электроприбора, то достаточно информации только о его потребляемой мощности. Подобрать сечение провода по мощности можно в таблицах ПУЭ.
Таблица 1. Выбор сечения провода по мощности для кабеля с медными жилами
| Сечение токопроводящей жилы, мм² | Для кабеля напряжением | 441 220 VVoltage 380 V | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Current, A | Power, kW | Current, A | Power, kW | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1,5 | 19 | 4,1 | 16 | 10,5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2,5 | 27 | 5,9 | 25 | 16,5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 38 | 8,3 | 30 | 19 ,8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 46 | 10,1 | 40 | 26,4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 70 | 15,4 | 50 | 33 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 85 | 18,7 | 75 | 49,5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 115 | 25,3 | 90 | 59,4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 135 | 29,7 | 115 | 75. 9 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 175 | 38.5 | 145 | 95,7 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 70 | 215 | 47,3 | 180 | 118,8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 95 | 260 | 57,2 | 220 | 145,2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 120 | 300 | .
In addition, you must know the voltage сети: трехфазная соответствует 380 В и однофазная 220 В. приведены сведения как для алюминиевых, так и для медных проводов. Оба имеют свои преимущества и недостатки. К преимуществам медных проводов относятся:
Недостаток медных проводов – высокая стоимость. В советских домах при строительстве использовалась алюминиевая электропроводка. Поэтому, если происходит частичная замена, желательно ставить алюминиевые провода. Исключение составляют только те случаи, когда вместо всей старой проводки ( до щита ) устанавливается новая. Тогда имеет смысл использовать медь. Прямой контакт меди и алюминия недопустим, так как это приводит к окислению. Поэтому для их соединения используется третий металл. Вы можете самостоятельно произвести расчет сечения провода по мощности для трехфазной цепи. Для этого необходимо использовать формулу: I=P/(U*1,73) , где P — мощность, Вт; U — напряжение, В; I — сила тока, А. Как рассчитать по токуВеличина тока, протекающего по проводнику, зависит от длины, ширины, удельного сопротивления последнего и от температуры. При нагревании электрический ток уменьшается. Справочная информация дана для комнатной температуры ( 18°С ). Для выбора сечения кабеля по току используют таблицу ПУЭ (ПУЭ-7 п.1.3.10-1.3.11 ПОСТОЯННЫЕ ТОКИ для проводов, шнуров и кабелей с резиновой или пластмассовой изоляцией). Таблица 3. Электрический ток для медных проводов и шнуров с резиной и изоляцией из ПВХ
Для расчета алюминиевых проводов воспользуйтесь таблицей. Table 4. Electrical current for aluminum wires and cords with rubber and PVC insulation
В дополнение к Electrical. Для приблизительного расчета сечения кабеля по току его следует разделить на 10. Если в таблице не указано полученное сечение, то необходимо взять ближайшее большее значение. Это правило подходит только для тех случаев, когда максимально допустимый ток для медных проводов не превышает 40 А. Для диапазона от 40 до 80 А разделите ток на 8. Если установлены алюминиевые кабели, необходимо разделить на 6. Это потому что толщина алюминиевой жилы больше, чем у медной, чтобы обеспечить одинаковые нагрузки. Расчет сечения кабеля по мощности и длине Длина кабеля влияет на потери напряжения. Таким образом, на конце проводника напряжение может уменьшаться и быть недостаточным для работы электроприбора. Для отечественных электрических сетей этими потерями можно пренебречь. Достаточно будет взять кабель на 10-15 см длиннее. Этот резерв будет использован для коммутации и проводки. Если концы провода подключены к распределительному щиту, запасная длина должна быть еще больше, так как автоматические выключатели. При прокладке кабелей на большие расстояния необходимо учитывать следующее падение напряжения. Каждый проводник характеризуется электрическим сопротивлением. На этот параметр влияет:
Падение напряжения численно равно произведению сопротивления на ток. Допустимо, что это значение не должно превышать 5%. Если это не так, необходимо использовать кабель большего сечения. Алгоритм расчета площади сечения провода по максимальной мощности и длине:
Открытая и закрытая проводкаВ зависимости от расположения проводка делится на два типа:
На сегодняшний день в квартирах установлена скрытая проводка. При открытой проводке провода прокладываются вдоль поверхности помещения. Преимущества отдаются гибким проводникам, имеющим круглую форму. Они легко монтируются в кабельные каналы и проходят сквозь гофру. При расчете нагрузки на кабель учитывают и способ прокладки проводки. Статьи по теме: Как рассчитать сечение провода по потребляемой мощности При замене или прокладке электропроводки необходимо точно рассчитать параметры кабеля, который будет использоваться. Одним из ключевых параметров является сечение провода, от которого зависит, какую силовую нагрузку можно подключить к проводу. Содержание
Что нужно знать Если разрезать любой кабель, то под слоями изоляционного материала станет видна жила провода, являющегося проводником электрического тока. Когда провод разрезается (разрезается), то в месте разреза жила видна в виде окружности, площадь которой называется поперечным сечением жилы провода и измеряется в мм² (квадратных миллиметрах). Поскольку токопроводящая часть кабеля металлическая, а изоляция выполнена из ПВХ, резины или подобных материалов, провода можно условно разделить на три уровня по уровню устойчивости к нештатным ситуациям:
Знать, как рассчитать сечение, как раз и нужно, чтобы исключить второй и третий варианты, ведь помимо самого кабеля для проводки подбираются защитные устройства, отключающие линию при увеличении тока. Совет! При покупке недорогого провода лучше проверить соответствие фактического и заявленного сечений токоведущих жил. Основы сортировкиЕдинственный способ подобрать качественный провод в квартиру или дом по сечению токонесущей жилы – это знать, какой мощности будут подключаться приборы. Этот способ еще называют «по нагрузке», так как в электрических цепях все подключенные устройства рассматриваются как нагрузка или сопротивление. Сначала нужно определить мощность устройств. Это можно сделать несколькими способами:
Если устройство произведено в России, Украине или Белоруссии, мощность на нем всегда указывается как Вт (ватт) или кВт (киловатт). Если продукт европейский, азиатский или американский, используется буква W. Нагрузка, используемая на таких устройствах, обозначается как «TOT» или «TOT MAX». Если не удалось точно установить мощность устройства, для расчета можно взять средние данные. Следует помнить, что параметры в них указаны в широком диапазоне, а значит кабель, выбранный с меньшим значением, может не соответствовать требованиям. Это означает, что в данном случае необходимо учитывать максимально возможную мощность устройств и подбирать для них соответствующие сечения кабелей по потребляемой мощности. В противном случае кабель может перегреться в процессе эксплуатации, вплоть до возгорания изоляции. Как рассчитать При расчете сечения провода нужно помнить простую закономерность — чем больше подключенных к нему устройств потребляют ток, тем больше диаметр жилы и тем массивнее сам провод. Здесь d – означает диаметр жилы (мм), а S – необходимая площадь поперечного сечения (мм²). Рассчитать диаметр многопроволочной жилы немного сложнее — здесь нужно измерить диаметр каждого отдельного провода и найти их среднее значение, тогда формула принимает следующий вид: Где n – количество жил, d – средний диаметр, S – искомая площадь поперечного сечения. Допускается также измерить диаметр одного провода и умножить результат на их количество. Формула осталась прежней, только d теперь не средний диаметр, а измеренный по одному проводу. Если предвидится много расчетов, то рассчитать сечение провода можно с помощью специального калькулятора сечений кабеля онлайн, в который нужно просто ввести все данные о количестве и диаметре токо- несущий проводник и это даст результат. Особенности сечения электропроводки из разных материалов Алюминиевая проводка, применявшаяся еще в советское время, сейчас запрещена для монтажа внутренней проводки, но до сих пор используется как наиболее бюджетный вариант, несмотря на ее относительно невысокую стоимость. Медный кабель обладает значительной прочностью и стойкостью к коррозии, поэтому при необходимости замены всей проводки настоятельно рекомендуется использовать медный кабель, тем более что это прямое требование ПУЭ. Так как медный провод дороже алюминиевого, то знание соответствующих значений силового сечения при его использовании будет существенной экономией на смету. При прокладке скрытой проводки дома лучше выбирать одножильный кабель, так как он проще в монтаже и не требует дополнительных действий. Изначально рассчитанный на многократные изгибы, многопроволочный имеет более длительный срок службы, но при подключении к нему розеток концы жил нужно будет облудить, так как со временем провода в жиле «осядут». Чаще всего такие провода используют для подключения к сети нестационарных устройств: фена, утюга, бритвы и других. Приведен общий расчет типовой электропроводки квартир, домов, коттеджей. По его словам, при длительной нагрузке 25А используются провода сечения по току (медь) 4,0 мм² и диаметром 2,26 мм. В соответствии с этими расчетами на линии устанавливается автоматический выключатель (автомат), который обычно монтируется в вводной коробке в месте ввода проводов в квартиру или дом. Сечение кабелей с открытой или закрытой проводкойПри движении импульсов тока по проводнику он нагревается. Чем больше ток, тем сильнее нагрев. Один и тот же ток, протекающий по проводам разного диаметра, оказывает неоднозначное влияние на тепловыделение. Чем меньше сечение, тем больший нагрев происходит от нагрузки. Поэтому, если линию делать открытой, можно уменьшить сечение — брать менее прочные провода. В этом случае он быстрее остывает и не портится изоляция. Проектирование проводки и покупка нужного количества расходных материалов требует дизайнерских навыков. Вам нужно будет сделать следующее:
Кроме того, учитывается соответствие сечения провода по потребляемой мощности его максимальной нагрузке в данном проекте и току защитных выключателей. Общепринятый цвет изоляции жил никак не зависит от их сечения и используется только для удобства монтажа:
Лучше установить несколько выключателей и сразу подписать их: например, «кухня», «спальня» и т. д. Линия освещения всегда проводится отдельно от вводного автомата и не зависит от розеток. Даже если в одном из них произойдет короткое замыкание, дом не останется без света, а при необходимости ремонт можно произвести при обычном освещении, без использования фонарика или свечей. Дополнительные рекомендации:
Как рассчитать параметры требуемого кабеляЕсли ЛЭП внушительной длины (100 метров и более), то все расчеты необходимо производить с учетом потерь тока, которые будут происходить непосредственно в кабеле. Это делается в обязательном порядке при проектировании электроснабжения домов. Все исходные данные вносятся в проект заранее, для контроля и перестраховки перепроверяются по норме мощности, выделенной на весь дом, и длине от него до столба. Следующая таблица помогает рассчитать требуемые параметры: Выбор подходящего сечения провода при монтаже электропроводки лучше делать с запасом. При его наличии все новые приборы, появившиеся в квартире, можно смело включать, не опасаясь перегрузок. Если сечения не хватает, то выхода всего два: замена проводки или отказ от одновременного использования мощных бытовых приборов. Если вам срочно нужно удлинить розетку, а нужного провода нет рядом, можно использовать разные кабели, соединив их параллельно друг другу. Этот способ не используют постоянно, а прибегают к нему в моменты крайней необходимости, но если он уже используется, а тем более для подключения мощного устройства, то нужно использовать провода такого же сечения. Если это требование невозможно выполнить, то при расчете, выдержит ли провод, необходимо учитывать только кабель меньшего сечения. Преобразование ватт в киловаттыПри указании мощности крупных электроприборов используются такие единицы, как ватты и киловатты. Приставка «кило» означает, что число должно быть умножено на 1000, поэтому 1 кВт = 1000 Вт, 5 кВт = 5000 Вт, 3 кВт = 3000 Вт, 1 Вт = 0,001 кВт и т. д. Устройства, которые потребляют такое малое количество тока, что даже его не нужно выбирать, включают:
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
В ПУЭ
Затем по справочной таблице выбрать сечение кабеля в зависимости от расчетного тока. Если нужного значения нет, то выбирается ближайшее, превышающее расчетное.
В промышленности cosf рассчитывается как отношение активной мощности к полной мощности. Последняя состоит из активной и реактивной мощностей.
В стенах и потолках создаются специальные углубления, предназначенные для размещения кабеля. После установки проводников углубления штукатурятся. В качестве проводов используются медные провода. Все планируется заранее, так как со временем для наращивания проводки или замены элементов придется демонтировать отделку. Провода и кабели, имеющие плоскую форму, чаще используются для скрытой отделки.
Слишком слабый провод может не выдержать нагрузки, а при чрезмерно большом сечении будет стоить в несколько раз дороже. Также следует учитывать, что чем меньше сечение проводников, тем больше их электрическое сопротивление, поэтому также необходимо учитывать длину провода и способ его укладки.
Поэтому, выбирая оптимальное сечение провода, фактически подбирается диаметр его токоведущих жил.
Это можно сделать штангенциркулем или микрометром. Дело в том, что некоторые технические характеристики допускают погрешность не менее 20-30% от номинала — если сечение провода по мощности рассчитано «намертво», это грозит пожаром.
Проще всего определить сечение в однопроволочной жиле по следующей формуле:
срок службы и общая надежность. При перегреве он начинает крошиться, быстрее окисляется на воздухе и имеет меньшую электропроводность — это значит, что при одинаковом сечении проводов медь способна пропускать через себя больший ток, чем алюминий.
” и контакт ухудшится.
При закрытом способе монтажа дело обстоит хуже – тепло уходит медленнее, и здесь уже нужен более прочный материал – провода большего сечения.
Чаще всего это значение составляет 10-15.
