Монтаж, крепление и подвес кабеля на тросу.

Автор Alexey На чтение 5 мин. Просмотров 912 Опубликовано Обновлено

Струнный способ

Самый простой способ провести электрическую сеть в любое близ лежащее здание — это воздушный. Не нужно делать траншеи на участке, подбирать специальный кабель. А иногда другой способ просто не подходит, например, в производственных помещениях, цехах, складах.

Выбрав воздушный способ подключения электрической сети, нужно все сделать правильно чтобы избежать неприятных ситуаций с обрывом линии. Для этого используют монтаж тросовых электропроводок или, если расстояние не велико, а кабель легкий, струнный способ.

Подготовка к монтажу

Весь процесс монтажа кабеля на тросе начинается с выбора сечение провода.

Это зависит от суммарной мощности приборов, которые планируется использовать. После этого нужно измерять расстояние между распределительным щитком и автоматом, учитывая все нюансы (повороты, подъемы).

Далее нужно подобрать трос, который сможет выдержать вес прокладываемого кабеля на всем маршруте. Но обязательно его прочность и прочность остальных элементов подвеса должна рассчитываться на трехкратно умноженный вес кабеля, поскольку в условиях сильной непогоды нагрузка увеличивается и возникает возможность обрыва. Для этих целей чаще всего используют стальные оцинкованные тросы диаметр, которых колеблется от 4,5 до 6,7 мм.

Для струнного способа используют стальную оцинкованную проволоку или покрытую лаком горячекатаную, толщиной от 5 мм.

Крепление троса

Хорошо выбрать прочную и надежную основу, но ее еще нужно хорошо закрепить. Установка кабеля с тросом осуществляется с помощью анкерных креплений. Анкера, в свою очередь, закрепляют шпильками или болтами с двух сторон стены.

Это делается для того чтобы распределить напряжение по всей стене, а не концентрировать его в одной точке, что поможет предотвратить выпадение крепления из стены

Расстояние между двумя основными анкерами не должно превышать 100 м. Также устанавливают дополнительные анкера через каждые 30- 40 м. Тросовые подвесы должны находиться на расстоянии 70-90 см друг от друга.

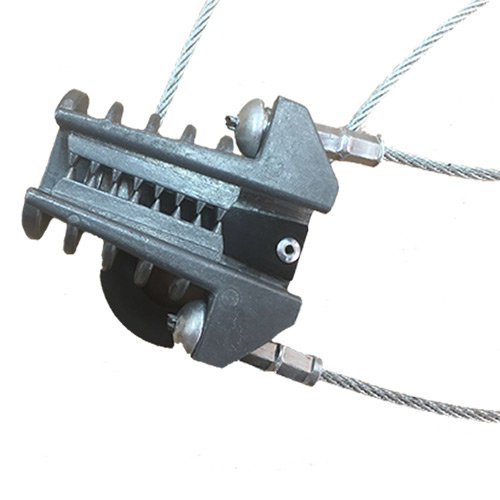

С одной стороны, трос крепится специальным петлевым зажимом, с другой стороны, используют винтовую муфту, ручную лебедку или полиспаст. Такие конструкции нужны для того что бы поднять, натянуть трос и придать ему устойчивости и прочности.

При натяжении нужно учитывать, что в зимнее время, под воздействием низких температур, перенапряженный трос может лопнуть. То есть усердствовать не стоит, но и не оставлять сильно провисшим.

Важно! Несущий трос нужно обязательно заземлить, но ни в коем случае не использовать как заземление.

Способы крепления кабеля

Для того что бы прикрепить кабель используют несколько популярных способов:

  • тросовые подвесы;
  • крепление непосредственно к тросу;
  • прокладка провода в лотке, трубе, коробе или другой конструкции, которая крепится к тросу.

Если для монтажа кабеля используют лоток, трубу или короб, то это дополнительно защищает проводку от воздействия внешней среды. Такой способ очень удобен, поскольку ни очень высокая, ни очень низкая температура никак не влияет на провод.

Прокладывание кабеля в гофрированной трубе

Для крепления проводки непосредственно к тросу используют пластиковые хомуты, стальные полоски с пряжками или листы оцинкованного железа. Если принято решение привязать провод пластиком, то перед покупкой нужно уточнить условия, для которых он предназначен. Иначе после одного сезона пластиковые хомуты придется заменить.

Крепление кабеля и троса к пластиковому хомуту

Если же принято решение в пользу металлических креплений, то тут нужно обратить внимание на то чтобы материал не нарушал целостность изоляции кабеля. Для того чтобы избежать возникновения такой проблемы, во время монтажа под стальные пряжки или железо нужно подложить немного изоляционного материала.

Стальные пряжки

 Как сделать подвес своими руками

Специальный подвес для крепления кабеля к тросу можно купить в строительном магазине, а можно и сделать самостоятельно. Для того чтобы сделать его своими руками необходимо наличие некоторых инструментов и материалов:

  • кусачки,
  • круглогубцы;
  • любой стержень, который будет немного больше по диаметру чем прокладываемый провод;
  • мягкая стальная проволока с цинковым покрытием.

И так приступаем к изготовлению подвеса. Для начала нарезаем с помощью кусачек проволоку длинной 25-30 см. Далее захватываем отрезанный кусок проволоки круглогубцами посредине и делаем петлю, диаметр которой будет соответствовать диаметру троса.

Делаем еще несколько поворотов для того чтобы оставить расстояние между тросом и кабелем.

Петля на будущем подвесе

Наматывая свободные концы проволоки на стержень формируем части, которые будут поддерживать кабель. Нужно наматывать сначала один конец потом другой. При этом необходимо делать шаг спирали приблизительно 2 см.

В итоге должен получится такой подвес.

Спиральный скользящий подвес для кабеля

Последующая прокладка кабеля на тросе осуществляется в таком порядке:

  •  закрепить трос на одном здании;
  •  надеть нужное количество подвесов с расчетом один на каждые 60-80 см;
  • продеть кабель в подвесы;
  • поднять трос с кабелем и закрепить на другом здании.
Полезный совет

Иногда для воздушного подключения проводки используют канат, но этого делать нельзя. Поскольку канат сделан из тканевых волокон, то его целостность очень быстро нарушается под воздействием внешней среды. Канат может растянуться, перетереться и порваться. Прокладывать провода таким способом опасно для жизни.

Если канат потеряет свою прочность, то провод еще некоторое время может провисеть за счет своих свойств. Но когда оборвется провод, то сразу возникает опасность поражения электрическим током.

Подвес для крепления кабеля к тросу (упак.100шт.) REXANT

Array
(
    [id] => 801
    [id_1c] =>
    [name] => Трос стальной оцинкованный DIN 3055
    [summary] =>
Трос изготовлен из углеродистой стали и оцинкован. Диаметр Ø 2мм; 3мм; 4мм; 5мм; 8мм.
ВСЕ цены в полном описании

    [meta_title] =>
    [meta_keywords] => трос, тросы, трос стальной, тросы стальные, трос стальной оцинкованный, тросы стальные оцинкованные
    [meta_description] => трос, тросы, трос стальной, тросы стальные, трос стальной оцинкованный, тросы стальные оцинкованные
    [description] =>



	DIN 3055 Трос общего назначения.
Назначение

	Рекомендуется для широкого применения в различных грузоподъёмных устройствах, от ручных талей, до подъёмных кранов, для подъёма и перемещения грузов, деталей и элементов конструкций. Они являются частью большинства грузоподъёмных механизмов и приспособлений. В зависимости от конструкции, трос имеет различную гибкость и коэффициент растяжения.

Конструкция

	Трос изготовлен из углеродистой стали и оцинкован.


	Конструктивно трос изготовлен из высокопрочной проволоки и сердечника. Проволоку обвивают вокруг сердечника и получают прядь, пряди в свою очередь тоже обвивают вокруг сердечника и получают трос.


Пример обозначения 6х7+FC


	Первая цифра - число прядей троса.


	Вторая - число проволок в пряди.


	Третья - число сердечников, включая сердечники в прядях, если нет цифры - неметаллический один в центре троса, а в прядях сердечник стальной.

Буквы - материал сердечника: FC - синтетика. Если нет буквенного обозначения, то это значит, что в качестве центрального сердечника используется такая же прядь как боковые.

Трос поставляется на пластиковых катушках.


	Размеры катушек:


	2-х мм трос - диаметр щеки 16см, ширина от щеки до щеки 11,5см.


	3-х мм трос - диаметр щеки 20см, ширина от щеки до щеки 14,5см.

Ниже изображено поперечное сечение троса 3 миллиметра.
Технические характеристики
Ø,мм рабочая нагрузка, кН максимальная нагрузка, кН вес 1-го метра троса, кг
2 0,470 2,350 0,0143
3 1,056 5,280 0,0322
4 1,878 9,39 0,0572
5 2,94 14,70 0,0870
[contact_id] => 1 [create_datetime] => 2009-10-02 10:36:01 [edit_datetime] => 2021-04-09 09:23:51 [status] => 1 [type_id] => 7 [image_id] => 4657 [image_filename] => [video_url] => [sku_id] => 2256 [ext] => jpg [url] => tros-staln-ocinkov-din-3055-2mm-katushka-200m [rating] => 0 [price] => 950 [compare_price] => 0 [currency] => RUB [min_price] => 950 [max_price] => 6100 [tax_id] => 0 [count] => [cross_selling] => [upselling] => [rating_count] => 0 [total_sales] => 2648343 [category_id] => 631 [badge] => [sku_type] => 0 [base_price_selectable] => 0 [sku_count] => 5 [compare_price_selectable] => 0.
0000 [purchase_price_selectable] => 0.0000 [orders_count] => 13 [unconverted_currency] => RUB [unconverted_price] => 950.0000 [frontend_price] => 950.0000 [unconverted_min_price] => 950.0000 [frontend_min_price] => 950.0000 [unconverted_max_price] => 6100.0000 [frontend_max_price] => 6100.0000 [unconverted_compare_price] => 0.0000 [frontend_compare_price] => 0.0000 [total_sales_html] => 2 648 343 Р [rating_html] => [skus] => Array ( [2256] => Array ( [id] => 2256 [product_id] => 801 [id_1c] => [sku] => 0000328 [sort] => 1 [name] => 2мм, 200м [image_id] => [price] => 950.0000 [primary_price] => 950.0000 [purchase_price] => 0. 0000 [compare_price] => 0.0000 [count] => [available] => 1 [dimension_id] => [file_name] => [file_size] => 0 [file_description] => [virtual] => 0 [unconverted_currency] => RUB [currency] => RUB [frontend_price] => 950.0000 [unconverted_price] => 950.0000 [frontend_compare_price] => 0.0000 [unconverted_compare_price] => 0.0000 [price_float] => 950 [purchase_price_float] => 0 [compare_price_float] => 0 [primary_price_float] => 950 ) [3408] => Array ( [id] => 3408 [product_id] => 801 [id_1c] => [sku] => 0000329 [sort] => 2 [name] => 3мм, 200м [image_id] => [price] => 1640. 0000 [primary_price] => 1640.0000 [purchase_price] => 0.0000 [compare_price] => 0.0000 [count] => [available] => 1 [dimension_id] => [file_name] => [file_size] => 0 [file_description] => [virtual] => 0 [unconverted_currency] => RUB [currency] => RUB [frontend_price] => 1640.0000 [unconverted_price] => 1640.0000 [frontend_compare_price] => 0.0000 [unconverted_compare_price] => 0.0000 [price_float] => 1640 [purchase_price_float] => 0 [compare_price_float] => 0 [primary_price_float] => 1640 ) [3409] => Array ( [id] => 3409 [product_id] => 801 [id_1c] => [sku] => 0000330 [sort] => 3 [name] => 4мм, 200м [image_id] => [price] => 2700. 0000 [primary_price] => 2700.0000 [purchase_price] => 0.0000 [compare_price] => 0.0000 [count] => [available] => 1 [dimension_id] => [file_name] => [file_size] => 0 [file_description] => [virtual] => 0 [unconverted_currency] => RUB [currency] => RUB [frontend_price] => 2700.0000 [unconverted_price] => 2700.0000 [frontend_compare_price] => 0.0000 [unconverted_compare_price] => 0.0000 [price_float] => 2700 [purchase_price_float] => 0 [compare_price_float] => 0 [primary_price_float] => 2700 ) [7609] => Array ( [id] => 7609 [product_id] => 801 [id_1c] => [sku] => 0000331 [sort] => 4 [name] => 5мм, 100м [image_id] => [price] => 2050. 0000 [primary_price] => 2050.0000 [purchase_price] => 0.0000 [compare_price] => 0.0000 [count] => [available] => 1 [dimension_id] => [file_name] => [file_size] => 0 [file_description] => [virtual] => 0 [unconverted_currency] => RUB [currency] => RUB [frontend_price] => 2050.0000 [unconverted_price] => 2050.0000 [frontend_compare_price] => 0.0000 [unconverted_compare_price] => 0.0000 [price_float] => 2050 [purchase_price_float] => 0 [compare_price_float] => 0 [primary_price_float] => 2050 ) [4621] => Array ( [id] => 4621 [product_id] => 801 [id_1c] => [sku] => 0001262 [sort] => 5 [name] => 8мм, 100м [image_id] => [price] => 6100. 0000 [primary_price] => 6100.0000 [purchase_price] => 0.0000 [compare_price] => 0.0000 [count] => [available] => 1 [dimension_id] => [file_name] => [file_size] => 0 [file_description] => [virtual] => 0 [unconverted_currency] => RUB [currency] => RUB [frontend_price] => 6100.0000 [unconverted_price] => 6100.0000 [frontend_compare_price] => 0.0000 [unconverted_compare_price] => 0.0000 [price_float] => 6100 [purchase_price_float] => 0 [compare_price_float] => 0 [primary_price_float] => 6100 ) ) [frontend_url] => /tros-staln-ocinkov-din-3055-2mm-katushka-200m/ [original_price] => 950 [original_compare_price] => 0 [skus_list] => Array ( [id] => 2256 [product_id] => 801 [id_1c] => [sku] => 0000328 [sort] => 1 [name] => 2мм, 200м [image_id] => [price] => 950. 0000 [primary_price] => 950.0000 [purchase_price] => 0.0000 [compare_price] => 0.0000 [count] => [available] => 1 [dimension_id] => [file_name] => [file_size] => 0 [file_description] => [virtual] => 0 [unconverted_currency] => RUB [currency] => RUB [frontend_price] => 950.0000 [unconverted_price] => 950.0000 [frontend_compare_price] => 0.0000 [unconverted_compare_price] => 0.0000 ) ) 1

950 Р … 6 100 Р

Кабельный роликовый подвес

Основное названиеРасположение в маркировкеПараметрПояснения
Подвес скользящийПСКСокращенное наименованиеПодвес скользящий кабельный (перемещение по тросу при помощи стального кольца)
Подвес скользящий спиральныйПСК-СПодвес скользящий кабельный спиральный (перемещение по тросу при помощи стального кольца)
Подвес концевойПККПодвес концевой кабельный (устанавливается один на линию, жестко крепится на трос)
Подвес концевой спиральныйПКК-СПодвес концевой кабельный спиральный(устанавливается один на линию, жестко крепится на трос)
Подвес роликовыйТПодвес типа Т (квадратный металлический отбойник расположен над тросом)
Подвес роликовыйФПодвес типа Ф (округлый металлический отбойник расположен вокруг троса)
Подвес роликовыйТ10Исполнение по количеству роликовПервая цифра обозначает количество ходовых роликов поверх троса (данная конфигурация снята с производства, т. к. конструкция в работе крайне нестабильна).
Подвес роликовыйТ11Вторая цифра обозначает количество роликов поджима, расположенных снизу троса. Металлическая арка, на которой крепятся кабели поворачивается на подшипнике скольжения
Подвес роликовыйТ20Первая цифра обозначает количество ходовых роликов поверх троса (данная конфигурация нашим предприятием не производится).
Подвес роликовыйТ21Вторая цифра обозначает количество роликов поджима, расположенных снизу троса. На поворотной подвеске кабеля крепится проволочное коромысло.
Подвес роликовыйТ21-ШСоединение каретки и подвескиВращающаяся часть выполнена в виде подшипника скольжения (шарнир)
Подвес роликовыйТ11-КИсполнение по способу подвески кабелейПодвес, с вращающимся коромыслом, для одного кабеля
Подвес роликовыйТ21-Ш-АПодвес, с вращающейся на подшипнике аркой
Подвес роликовыйТ11-Ш-КПодвес, с вращающимся на подшипнике коромыслом, для одного кабеля
Подвес роликовыйТ11-СПодвес, с не вращающимся седлом, для круглых и плоских кабелей
Подвес роликовыйФ11-Ш-ХПодвес, с вращающимся хомутом, для пучка кабелей
Подвес роликовыйТ11-К-06Диаметр несущего тросаДиаметр троса 6мм (паз ролика 7мм)
Подвес роликовыйТ11-К-08Диаметр  троса 8мм (паз ролика 9мм)
Подвес роликовыйТ11-К-10Диаметр  троса 10мм (паз ролика 11мм)
Подвес роликовыйТ11-К-12Диаметр  троса 12мм (паз ролика 13мм)
Подвес роликовыйТ11-К-14Диаметр  троса 14мм (паз ролика 15мм)
Подвес роликовыйТ11-К-16Диаметр  троса 16мм (паз ролика 17мм)
Подвес роликовыйТ11-К-16-НМатериал вилкиНержавеющая сталь
Подвес роликовыйТ11-К-16-ССталь углеродистая обыкновенного качества
Подвес роликовыйТ11-К-16-С2Толщина металла кареткиТолщина металла — 2мм (стандарт)
Подвес роликовыйТ11-К-16-С2,5Толщина металла — 2,5мм (усиленная)
Подвес роликовыйТ11-К-12-Н2-1Количество кабелей1 кабель
Подвес роликовыйТ21-Ш-А-12-С2,5-55 кабелей
Подвес роликовыйФ11-К-08-Н2-11 кабель
Подвес роликовыйТ11-К-12-С2-1(15)Наружные диаметры круглых кабелей, размеры плоских кабелей Один круглый кабель диаметром 15мм
Подвес роликовыйФ11-С-12-С2-1(25х5)Один плоский кабель размером 25х5мм
Подвес роликовыйТ21-Ш-А-12-Н2,5-3(10+15+25)Три круглых кабеля диаметрами: 10мм, 15мм, 25мм
Подвес роликовыйФ11-А-08-С2-1(20)Один круглый кабель диаметром 20мм
Подвес роликовыйФ21-Ш-А-12-С2,5-3(10+15+25)-(Хл)Климатические исполненияХладостойкое исполнение
Подвес роликовыйФ21-Ш-А-12-С2,5-3(10+15+25)-(М)Морское исполнение
Подвес роликовыйФ21-Ш-А-12-С2,5-3(10+15+25)-(Ж)Жаростойкое исполнение
Подвес роликовыйФ21-Ш-А-12-С2,5-3(10+15+25)-(Х)Химостойкое исполнение
Подвес неподвижныйПНВидПодвес неподвижный для организации первой петли кабеля и стопора кабельного поезда
Подвес неподвижныйПН-ТИсполнениеДля подвесов типа Т
Подвес неподвижныйПН-ФДля подвесов типа Ф

Кольца для кабеля на тросе — MOREREMONTA

Кабельная тележка, кабельная каретка, кабельный подвес (названия разные, суть одна)- это устройство для перемещения кабеля питания вслед за потребителем электроэнергии. Под потребителем электроэнергии подразумеваются тельферы, краны,грузовые тележки и другие движущиеся объекты.

Система состоящая из нескольких таких устройств и обеспечивающая питание крана вдоль всего пути его движения называется системой: — гибкого, кабельного,гирляндного или фестонного токоподвода

Конструктивно тележки, каретки, подвесы состоят из двух основных частей:

  1. Узла или узлов передвижения (здесь подразумеваются кольца и ролики под трос или струну, ходовые колеса под двутавр,трубу или С-рельс, т.е. то с помощью чего каретки передвигаются)
  2. Кабельного зажима или кабельного седла для крепления кабеля или нескольких кабелей

Это упрощенное описание конструкции, чтобы понять принцип кабельных подвесок — этого достаточно.

Эта страница создана для того, чтобы помочь с выбором комплектующих для вашей системы токоподвода.

Здесь представлены подвесы и тележки производства ООО Вектра, почти все картинки и заголовки кликабельны при переходе по ссылке вы попадете на страницу товара, где найдете цену и технические характеристики. Если вы не нашли интересующую информацию позвоните нам по телефону (343) 328-07-48.

Виды и типы подвесов и тележек для кранового токоподвода
1. Для передвижения по тросу или струне
2. Для передвижения по двутавровой балке
3.Для передвижения по С-рельсу
Характеристики и описание кареток и подвесок для гибкого токоподвода

1.1 Подвесы скользящего крепления типа ПСК

Подвесы ПСК перемещаются по натянутому тросу или проволоке (струне) за счет сваренного металлического кольца, зажим кабеля обеспечивается металлическими полукруглыми скобами соединенными болтами.

  • Путь: стальной трос до 16 мм, проволока 6-8 мм (проволока предпочтительней т.к. меньше изнашивает кольцо)
  • Кабель: под 1 или 2 круглых кабеля; ПСК-10-20 диаметром до 20 мм; ПСК-20-30 диаметром до 30 мм
  • Конструкция: перемещение за счет стального кольца диаметром 45 мм
  • Применение: для подвода питания электроталей и тельферов
  • Макс. нагрузка: 5 кг

Токоподвод на кольцевых подвесках ПСК состоит из:

  • подвижный подвес ПСК— перемещение кабеля
  • неподвижный ПКК — закрепление кабеля в месте его подвода
  • кронштейн — крепление проволоки или троса в начале и конце линии
  • натяжная муфта — натяжение троса
  • тросовый зажим — для создания петли проволоки
  • поводок — соединение тельфера и первого подвеса

Подвесы типа К перемещают кабель по натянутому тросу или канату, передвижение осуществляется за счет капролонового ролика без подшипника. Изготавливаются под круглый и плоский кабель.

  • Путь: стальной трос до 16 мм, проволока 6-8 мм
  • Кабель:К-1 и К-2 под 1 или 2 круглых кабеля диаметром до 50 мм, К-3 и К-4 под плоский или несколько круглых кабелей с шириной до 73 мм
  • Конструкция: перемещение за счет вращающегося ролика из капролона. Кабельные зажимы в виде полукруглого седла или стальной подвесной скобы. Предусмотрены отверстия для крепления разгрузочных тросиков.
  • Применение: для токоподвода к талям, кранам и другим механизмам

Токоподвод кабеля на роликах состоит из:

  • кабельный подвес К— перемещение кабелей по тросу
  • подвес неподвижный ПН — крепление кабелей в месте подвода
  • разгрузочные тросики (опционально) — для снятия нагрузки с кабеля
  • тросовое водило (опционально) — для компенсации провиса троса под весом кабеля

Роликовые подвесы этого типа — изготавливаются со стальным роликом в котором запрессован подшипник, подвесы перемещают круглый кабель по тросу.

  • Путь: стальной тросик или канат до 16 мм, проволка 6-8 мм
  • Кабель: под 1 или несколько круглых кабелей диаметром до 50 мм
  • Конструкция: корпус, ролики и зажим кабеля из стали.
  1. ПСКРВ с 1 роликом;
  2. ВЕ-1 с 1 роликом, корпус с подгибами для защиты от сцепления подвесов друг с другом, отверстия для крепления тросиков разгрузки кабеля, «коромысло» предотвращает перегиб кабеля
  3. ВЕ-2 то же что и ВЕ-1 + дополнительный поджимной ролик
  4. ВЕ-3/2 2-х роликовый подвес, корпус с подгибами, отверстия для крепления тросиков разгрузки кабеля, » коромысло»
  5. ВЕ-3 3-х роликовый подвес, корпус с подгибами, отверстия для крепления тросиков разгрузки кабеля, » коромысло»
  • Применение: для токоподвода к кранам, перемещения шлангов и кабелей по тросу

Тележки на трос отличаются от подвесов исполнением кабельного зажима, в тележках он выполнен в виде закругленного седла на которое укладывается несколько кабелей.

  • Путь: струна, трос, канат до 16 мм и более по спецзаказу
  • Кабель: под несколько кабелей макс диаметром 50 мм
  • Конструкция: корпус, ролики и седло из стали
  1. ВЕ-11 с 1 роликом, корпус со сгибами защиты от сцепления подвесов, отверстия для крепления тросиков разгрузки кабеля
  2. ВЕ-21 то же что и ВЕ-11 + дополнительный поджимной ролик
  3. ВЕ-30 2-х роликовый подвес, корпус с подгибами, отверстия для крепления тросиков разгрузки кабеля
  4. ВЕ-31 3-х роликовый подвес
  5. ТКВе-310 трехроликовая тележка на трос, тяжелой конструкции с увеличенным седлом
  • Применение: для кабельного токоподвода к кранам по тросу
2.
Двутавровые тележки

В качестве профиля передвижения для таких кареток используют двутавровую балку закрепленную вдоль пути движения крана. Двутавр достаточно дешёв и надежен, обладает рядом преимуществ по сравнению с тросом, поэтому системы кабельного токоподвода по двутавровой балке, распространены и обширно применяются для электрического питания кранов

Каретки с двумя роликами применяются в случаях когда необходимо подключить к крану один или несколько кабелей небольшого сечения, а также в случаях когда есть ограничения по длине зоны «парковки» тележек, в остальных случаях рекомендуется использовать четырехроликовые.

  • Путь: двутавровая балка №10 до №30
  • Кабель:
  1. ТДВе-250, ТДВе-271 под один кабель диаметром до 50 мм, весом до 25 кг
  2. ТДВе-251, ТДВе-261 под плоский или несколько круглых кабелей с шириной до 73 мм, весом до 50 кг
  3. ТККВе-1 и ТККВе-2 специальные тележки козловых кранов под круглые кабеля , весом до 5 0 кг
  • Конструкция: ходовые ролики стальные с подшипником, корпус из стали, поддерживающий ролик из капролона( только для ТККВе)

Эти тележки так же передвигаются по балке. За счет применения четырех ходовых колес они устойчивей и способны нести больше кабеля нежели двуроликовые

  • Путь: двутавровая балка №10 до №30
  • Кабель:ТДВе-450 под один кабель диаметром до 50 мм весом до 30 кг ,ТДВе-447 и ТДВе-451 под плоский или несколько круглых кабелей весом до 10 0 кг , ТДВе-452 под несколько круглых кабелей с вертикальным расположением и вращающимся седлом весом до 5 0 кг
  • Конструкция: ходовые ролики стальные с подшипником, корпус и кабельное седло из стали

Токоподвод на кабельных тележках состоит из:

  • промежуточная тележка ТДВе — перемещение кабеля
  • ведущая тележка ТДВе-451В — через жесткий кронштейн соединяется с краном
  • концевая тележка ТДВе-451Н — закрепление кабеля в месте его подвода
  • трос разгрузочный (опционально) — для снятия нагрузки растяжения с кабеля
  • кабельный хомут (опционально) — скрепляет кабели вместе в нижней точке петли

Тележки тяжелой конструкции предназначены для перемещения «толстых» кабелей общим весом до 500 кг. Такие тележки отличает увеличенное седло,ходовые колеса большего диаметра, применение дополнительных роликов и тд. Как правило эти каретки изготавливаются по размерам и характеристикам клиента:

  • С количеством кабельных седел: 1, 2 или 3 штуки
  • С различным радиусом изгиба седла — в зависимости от диаметра кабеля
  • С разной шириной седла и длинной тележки
  • С дополнительными боковыми и нижними роликами
  • С грузоподъемностью 150, 250 и 500 кг
3. Каретки для С-профиля

С-рельс или С-профиль — это закрытый металлический короб внутри которого перемещаются ходовые ролики кабельных тележек. Такая система токоподвода имеет ряд преимуществ: по сравнению с тросовой она более надежна, по сравнению с двутавровой дешевле, легче и проще в монтаже. Благодаря закрытой с 3-х сторон конструкции ходового профиля система меньше подвержена влиянию осадков и загрязняющих факторов.

  • СВ-10 — с вращающимся зажимом для одного круглого кабеля диаметром до 50 мм, до 10 кг
  • СВ-15 — с кабельным седлом под несколько кабелей, до 15 кг
  • СВ-40 — с увеличенным кабельным седлом под несколько кабелей массой до 40 кг

Система токопровода на С-рельсах состоит из:

  • Самого профиля, поставляется длинной 4 метра с толщиной стенки 1,5 и 2 мм
  • Соединительных муфт — для соединения секций и создания единого пути движения тележек
  • Держателя С-рельсов — для подвешивания секций
  • Заглушек торцевых — закрывают секции с торцов
  • Кабельной тележки концевойСВ-10К,СВ-15К, СВ-40К — крепление кабеля в месте его подвода
  • Тележки ведущейСВ-10В,СВ-15В, СВ-40В, которая соединяется с механизмом через кронштейн
  • Тележки промежуточной— устанавливается несколько штук в зависимости от длинны пути
  • Тросик или цепь для разгрузки кабеля (опционально)

Это основные виды кабельных тележек и подвесов применяемых для подвода питания к кранам, тельферам и другим механизмам.

Также имеем опыт производства: подвесов на круглую и профильную трубу, тележек для движения по двутавру или тавру закрепленному в горизонтальной плоскости

О ОО Вектра специализируется на проектировании и производстве устройств для кранового токоподвода . Помимо основных видов и типовых кареток, производим тележки по чертежам, размерам и требованиям заказчика.

Как подобрать комплектующие для гибкого кабельного токоподвода!?
  1. Первое с чем нужно определиться при подборе комплектующих кабельного токоподвода, по какому «профилю» будут передвигаться каретки и размер этого профиля.Это может быть : проволока-струна, трос, С-рельс, двутавр или другой профиль, каждый из этих профилей имеет свои преимущества и недостатки.
  2. Нужно знать сколько кабеля, какого типа и какого размера будет ложиться на каждую тележку. Это может быть круглый кабель например КГ,КГН различного сечения, или плоский кабель, на тележка различных конструкций размещается один или несколько кабелей.
  3. Длинна пути от этого зависит количество промежуточных тележек и общая длинна кабеля, как правило длинна кабеля составляет 110-120% длины пути
  4. Допустимый провис петли кабеля — от этого зави сит количество тележек и расстояние через которое они устанавливаются
  5. Длинна накопителя тележек — длинна места для собирания тележек.

Исходя из этих данных подбираются комплектующие для кабельной системы токоподвода (гирлянды). При необходимости специалисты нашей компании подберут и изготовят комплектующие для токоподвода с последующим монтажом и наладкой.

Скидки на подвесы всех типов.

5%при заказе от 50 до 59 шт
6%при заказе от 60 до 69 шт
7%при заказе от 70 до 79 шт
8%при заказе от 80 до 89 шт
9%при заказе от 90 до 99 шт
10%при заказе более 100 шт

Изделия для организации тросовой подвески с пролетом до 30 м:

Гильза алюминиевая 13-5-1А-00УТ2 ;

Изделия для организации тросовой подвески с пролетом от 30 м и более:

ПСК-10-20 — подвес скользящий кабельный

ПСК-10-20 — подвес скользящий кабельный предназначен для устройства гибкого токоподвода к электроталям, кран-балкам и другим передвижным механизмам. Крепятся к подвижным механизма с помощью поводка. Подвесы подвешиваются на трос или струну за кольцо и перемещаются вслед за тельфером неся на себе гибкий силовой кабель диметром до 20 мм. (возможно увеличение до 30 мм.)

Антикоррозионное покрытие: цинк

ПКК 10-20 — подвес кабельный концевой

ПКК 10-20 — подвес кабельный концевой, предназначен для неподвижного закрепления кабеля в месте его присоединения к тросутокоподвода. Подвес ПКК неподвижно закрепляется на тросе или струне.

· ПКК 10-20 под кабель диаметром до 20 мм

· ПКК 20-30 под кабель диаметром до 30 мм

Антикоррозионное покрытие: цинк

Роликовые кабельные подвесы


ПСКРв-1 – роликовый кабельный подвес с одним ходовым роликом

ПСКРв-1 – роликовый кабельный подвес с одним ходовым роликом. Предназначен для перемещения круглого питающего кабеля, подвода питания к тельферу или кран-балке. При необходимости может комплектоваться дополнительным кабельным зажимом для подвешивания второго кабеля.
Подвесы ПСКРв-1 изготавливаются со стальным роликом без подшипника под трос или струну диаметром до 16 мм. Диаметр кабеля до 30 мм.
Ходовые колеса могут изготавливаться как с подшипником, так и без него.
Антикоррозионное покрытие цинк.

ПСКРв-1-п — роликовый кабельный подвес с одним ходовым роликом и одним поддерживающим роликом

ПСКРв-1-п — роликовый кабельный подвес с одним ходовым роликом и одним поддерживающим роликом. Предназначен для перемещения круглого питающего кабеля, подвода питания к тельферу или кран-балке. При необходимости может комплектоваться дополнительным кабельным зажимом для подвешивания второго кабеля. Подвесы ПСКРв-1-п изготавливаются со стальным ходовым и поддерживающим роликом без подшипника под трос или струну диаметром до 16 мм. Диаметр кабеля до 30 мм. Ходовые колеса могут изготавливаться как с подшипником, так и без него. Антикоррозионное покрытие цинк.

ПСКРв-2 -роликовый кабельный подвес с двумя ходовыми роликами

ПСКРв-2 -роликовый кабельный подвес с двумя ходовыми роликами. Предназначен для перемещения круглого питающего кабеля, подвода питания к тельферу или кран-балке. При необходимости может комплектоваться дополнительным кабельным зажимом для подвешивания второго кабеля.
Подвесы ПСКРв-1 изготавливаются со стальным роликом без подшипника под трос или струну диаметром . Диаметр кабеля до 40 мм.
Ходовые колеса могут изготавливаться как с подшипником, так и без него.
Антикоррозионное покрытие цинк.

ПСКРв-2-п — роликовый кабельный подвес с двумя ходовыми роликами и одним поддерживающим роликом

ПСКРв-2-п — роликовый кабельный подвес с двумя ходовыми роликами и одним поддерживающим роликом. Предназначен для перемещения круглого питающего кабеля к тельферу или кран-балке. При необходимости может комплектоваться дополнительным кабельным зажимом для подвешивания второго кабеля.
Подвесы ПСКРв-2-п изготавливаются со стальным ходовым и поддерживающим роликом без подшипника под трос или струну . Диаметр кабеля до 40 мм.
Ходовые колеса могут изготавливаться как с подшипником, так и без него.
Антикоррозионное покрытие цинк.

ПСКРс-2-п-х — роликовый кабельный подвес с двумя ходовыми роликами и одним поддерживающим роликом

ПСКРс-2-п-х — роликовый кабельный подвес с двумя ходовыми роликами и одним поддерживающим роликом. Предназначен для перемещения одного или нескольких питающих кабелей круглого или плоского сечения к тельферу или кран-балке. Кабель укладывается на седло и закрепляется с помощью прижимной пластины

Подвесы ПСКРс-2-п изготавливаются со стальным ходовым и поддерживающим роликом под трос или струну.
Ходовые колеса могут изготавливаться как с подшипником, так и без него.
Антикоррозионное покрытие цинк.

Расшифровка маркировки:
ПСКР – подвес кабельный роликовый
В – поворотный
С – седло
Цифра – количество ходовых роликов
П – наличие поддерживающего ролика
Х – присваивается к конкретному изделию по ширине седла

Кабельные тележки


Тележка двутавровая ТКД-2-50

Ходовые колеса изготавливаются из стали, латуни, фторопласта (по тех. заданию заказчика), с запрессованным внутрь подшипником. Покрытие: цинк или окраска.

Тележка двутавровая ТКД-2-с Технические характеристики:
Кабель: круглый или плоский кабель с шириной
Антикоррозийная обработка: оцинкованная сталь или окраска
Допустимая нагрузка: до 40 кгТележка козлового крана ТКК-2-с Опорный тросовый ролик изготовлен из стали
Антикоррозионное покрытие: покраскаТележка кабельная ТКД-4-св

неподвижная тележка ТКД-4х-сн-х— эта тележка неподвижо закрепляет кабель в месте его подвода к двутавровому монорельсу.

Кабельные подвесы

ТКД-4-с — Каретки кабельные 4-х роликовые для подвески кабеля питания. Эти тележки используются для организации линии кабельного токоподвода крана с несколькими круглыми или плоскими кабелями. Путем для движения тележек служит двутавровый монорельс, закрепленный вдоль движения крана.


Для монтажа токоподвода применяются следующие тележки:

ведущая ТКД-4х-св-х — эта тележка соединяется с краном через жесткий кронштейн водило, в конструкции тележки для этой цели предусмотрено специальное окно.

промежуточная (ведомая) тележка ТКД-4х-сп-х – служит для перемещения и поддержки кабеля.

неподвижная тележка ТКД-4х-сн-х- эта тележка неподвижо закрепляет кабель в месте его подвода к двутавровому монорельсу.

Тележки перемещаются по двутавру кабель укладывается на полукруглое седло и притягивается с помощью прижимных планок.

Каретки соединяются друг с другом тросиком, длинной меньше чем длинна кабеля. При собирании тележек служит упор (также может комплектоваться резиновым буфером).

Тележки изготавливаются различных размеров, грузоподъемности и ширины седла (согласно техническому заданию заказчика).

Ходовые колеса изготавливаются из:

Специальный подшипник (внешняя обойма выполнена со скосом под уклон монорельса) что дает возможность применения его без наружного колеса.

Стальные с запрессованным подшипником (закрытый подшипник или пылезащищенная конструкция колеса)

Латунные с запрессованным подшипником.

Расшифровка маркировки:
ТКД – тележка кабельная для двутавровой балки
4 – четыре ходовых колеса
С- крепление кабеля седло
в,п,н- вид тележки (ведущая, промежуточная, неподвижная)
х – присваивается для конкретной модели ( вид ходового колеса, ширина седла)

Каретки и подвесы для кабельного токоподвода / Статьи и обзоры / Элек.

ру

Компания «Кранэлектро» на протяжении 2017 года освоила производство тележек и кареток для кабельного токоподвода мостовых кранов, кран балок, электрических тельферов и прочих подвижных механизмов. Перемещение кабельного токоподвода может осуществляется:

  • по двутавровой балке,
  • по канату или тросу,
  • по С-образному или квадратному профилю.

Конструктивно кабельная каретка состоит из ходовых роликов (некоторые типы с закрытым подшипником) закрепленных между двух пластин держателей, либо кольцо для подвесов типа ПСК, несущие коромысло для закрепления кабеля.

Кабельные тележки под двутавровую балку производства «Кранэлектро» регулируются по ширине, благодаря винтам тележка регулируется на ширину полки от 55 до 120 мм. Универсальное крепление позволяет использовать тележку как с круглым, так и плоским кабелем.

В статье ниже ответы на некоторые вопросы, связанные с гибким кабельным токоподводом.

Что такое кабельная тележка?

Для безопасного, длительного и стабильного функционирования грузоподъемного оборудования, необходимо обеспечить соответствующий способ подключения к электрической сети питания. Кабельная тележка (каретка) является оптимальным способом для решения задач по организации электропитания подъемно-транспортного оборудования, систем и механизмов с подвижной платформой. Она функционирует в составе системы гибкого токоподвода, который является основным аналогом жесткой системы троллей. Кабельная каретка получила широкое использование во всех сферах деятельности, где стоит проблема организации электрического питания для различного подвижного грузоподъемного оборудования.

Кабельные тележки представляют собой подвижный элемент гибкого токоподвода, который предназначен для плавного перемещения питающего электрического кабеля или кабелей управления по направляющим различного типа (канат, трос, двутавровая балка и др.) вдоль трассы движения мобильного грузоподъемного оборудования.

Основная сфера использования кабельных тележек охватывает гибкий токоподвод следующего грузоподъемного оборудования:

  • мостовые краны;
  • козловой кран;
  • краны-штабелеры;
  • стреловые краны;
  • консольный кран;
  • тельферы;
  • грузовые тележки и прочее.

Система гибкого токоподвода, с использованием кабельных тележек, может применяться в самых различных условиях эксплуатации:

  • на открытом воздухе;
  • в закрытых помещениях;
  • в условиях высокой влажности;
  • наличие высокой концентрации пыли;
  • взрывоопасная или пожароопасная среда (особое исполнение).

Кабельные тележки для двутавра

Для двутавровой балки производят соответствующие типы кабельных тележек, которые обеспечивают гибкий токоподвод для кранов, талей и других мобильных устройств. Конструкция кабельной тележки этого типа позволяет фиксировать, как круглые, так и плоские кабели. При этом диаметр и ширина посадочного места у коромысла позволяет нести нагрузку до 250 кг и фиксировать ширину полки от 55 мм до 120 мм и более. Для предотвращения возможных ударов тележек между собой, они комплектуются резиновыми отбойниками с двух сторон.

Тросовые кабельные подвесы

Кабельные подвесы под трос используется для перемещения гибких питающих кабелей кранового токоподвода по направляющей типа трос, канат или струна. На тележку этого типа можно фиксировать несколько кабелей плоского или круглого сечения. В зависимости от конструктивных особенностей, кабельные каретки по трос классифицируют по следующим критериям:

  • Количество ходовых роликов: от одного до трех.
  • Диаметр направляющего троса.
  • Ширина кабельного зажима.
  • Несущая способность механизма.
  • Тип исполнения: общепромышленное, взрывобезопасное и др.

Кабельные тележки перемещаются по натянутому тросу за счет вращающихся ходовых роликов. Для фиксации кабеля предназначено регулируемое полукруглое седло. Грузоподъемное устройство, передвигаясь вдоль своего пути, растягивает или собирает кабельные петли гирлянды токоподвода. Кабельные каретки подвешивают на несущий трос и соединяют между собой при помощи разгрузочного троса, длина которого составляет не менее длины основного питающего электрического кабеля. При перемещении крана он подтягивает за собой первую тележку, по мере удаления крана он увлекает за собой всю гирлянду токоподвода, тем самым выпрямляя питающий кабель. При обратном процессе все происходит наоборот, и кабель складывается, образуя петли.

Кабельные подвесы для С-образного профиля

Принцип работы кабельных тележек для С-образного и квадратного профиля, аналогичен кабельным подвесам предназначенных для перемещения по тросу. Только в случае с профилем вся фестонная система построена на передвижении подвесом по направляющему профилю. Особенностями выбора в данном случае выступают критерии:

  • Ширина кабельного коромысла.
  • Несущая способность механизма.
  • Форма протягиваемого кабеля.

Что учитывать при обустройстве трассы кабельных тележек?

В процессе обустройства системы гибкого токоподвода к грузоподъемному крановому оборудованию, следует учитывать следующие особенности:

  • Максимальное расстояние между креплениями для направляющей в месте скопления тележек должно составлять не более 425 мм. Это поможет исключить деформирование направляющей вследствие воздействия нагрузки от кабельных тележек.
  • Для сокращения величины нагрузки на питающий или управляющий кабель, каретки объединяют между собой при помощи специального буксировочного троса.
  • Размер петли подбирают с учетом её величины не более 2500 мм и отсутствия перекручивания и касания посторонних предметов.
  • Угол поворота трассы должен соответствовать минимально допустимому радиусу изгиба питающего электрического кабеля.
  • Перед монтажом кабельной тележки следует заранее проверить легкость вращения ходовых роликов.
  • Запрещено устанавливать кабельные каретки с деформированными роликами или отсутствующими конструктивными элементами.
  • Перед креплением к кабельной каретке, электрический кабель разгибается по всей длине, что позволяет снять остаточное механическое напряжение и предотвратит его перекручивание.
  • Длину кабеля следует подбирать с учетом запаса в диапазоне от 10% до 20%, что предотвратит воздействие на него механических нагрузок и чрезмерного растяжения.
  • Требуемое количество кабельных кареток определяют с учетом максимальной петли провисания между двумя соседними тележками.
  • Первая тележка фиксируется неподвижно к крану при помощи болтового или сварочного соединения.
  • Трассу двутавровой балки планируют с учетом параллельного перемещения грузоподъемного оборудования и кабельных тележек.
  • Расстояние между двутавровой балкой для кабельных кареток и трассой перемещения грузоподъемного оборудования должно учитывать максимальное отклонение петли питающего кабеля при сильном боковом смещении.
  • Размер двутавровой балки и способ её монтажа должны учитывать максимальную нагрузку на неё, условия эксплуатации и другие важные факторы.
  • Не допускается выпячивание отдельных проволок металлического троса, которые могут стать причиной образования препятствий для кабельной каретки.

Учет всех этих факторов в процессе проектирования гибкого токоподвода, позволяет минимизировать негативное влияние на электрический кабель в процессе работы грузоподъемного оборудования. Благодаря этому удается избежать аварий и поломок в начальный период эксплуатации.

Как смонтировать гибкий токоподвод с использованием двутавровой балки?

Монтаж гирлянды гибкого кранового токоподвода с несущим элементом в виде двутавровой балки, осуществляют с учетом следующих особенностей:

  • Монтируют двутавровую балку, при этом все места стыковок и соединений необходимо тщательно выверять по горизонтальному уровню и отшлифовывать поверхность для лучшего качения роликов.
  • Установку кабельных тележек на двутавровую балку осуществляют с учетом их функционального назначения: буксировочная, подвижная и замыкающая.
  • Кабель фиксируют в седле тележек при помощи стационарных регулируемых зажимов.
  • Устанавливают страховочный (буксирующий) трос, длина которого между тележками значительно меньше, чем длина питающего кабеля.
  • Размер кабельной петли между всеми каретками должен быть одинаковый, что гарантирует отсутствие проблем в последующей эксплуатации.
  • Произвести предварительную обкатку кабельных тележек, чтобы убедиться в легкости хода по всей трассе двутавровой балки, особенно в местах стыковок.
  • Оформление приемо-сдаточной документации и передача гибкого токоподвода в эксплуатацию.

При использовании в качестве несущего элемента троса или струны, последовательность монтажных операций сохраняется, но всю длину трассы выполняют одним целым фрагментом, без соединений.

Техническое обслуживание кабельных тележек в процессе эксплуатации

В процессе эксплуатации кабельные каретки и направляющие профили или канаты нуждаются в периодическом техническом обслуживании, которое заключается в выполнении следующих видов работ:

  • Проверка роликов кабельных тележек на износ, которая выполняется при помощи штангенциркуля или другого измерительного инструмента.
  • Проверка крепления всех винтовых и болтовых соединений.
  • Проверка фиксирующих силовой кабель захватов на кабельной тележке.
  • Проверка крепления буксирующего кабеля и его целостности.
  • Проверка легкости хода роликов и при необходимости замена смазки в закрытом шарикоподшипнике.
  • Проверка несущего двутаврового профиля или троса на соблюдение горизонтального уровня и отсутствие дефектов.
  • Проверить величину сопротивления между несущим элементом и контуром заземления.
  • Поверка креплений первой неподвижной тележки к подвижному грузоподъемному оборудованию.

При наличии отклонений параметров кабельных кареток или несущего троса (профиля) от паспортных значений, следует остановить эксплуатацию гибкого токоподвода до полного устранения этих замечаний. Кабельные тележки не нуждаются в техническом освидетельствовании, что позволяет осуществлять их эксплуатацию без ограничений по срокам.

Преимущества использования гибкого токоподвода

Главные преимущества применения кабельных тележек в составе гибкого токоподвода грузоподъемного оборудования:

  • Высокая надежность эксплуатации силовых и управляющих кабелей. Использование кабельных тележек позволяет исключить перетирание, перекручивание, заломы кабелей электрического питания и управления во время интенсивной эксплуатации грузоподъемного оборудования.
  • Создание безопасных условий на рабочем месте. Система гибкого токоподвода позволяет организовать визуальный обзор всей длины кабелей, исключает повреждение электрической изоляции, надежно удерживает кабель по всей длине, что обеспечивает высокий уровень безопасности для персонала.
  • Быстрый и простой монтаж. За счет простоты организации и монтажа гирлянды токоподвода, этот способ энергообеспечения грузоподъемной техники позволяет максимально быстро ввести оборудование в эксплуатацию.
  • Низкая трудоемкость технического обслуживания. В процессе эксплуатации наблюдается низкий процент поломок, а периодическое техническое обслуживание не требует больших капитальных затрат или привлечения высококвалифицированного персонала.
  • Возможность быстрого изменения конфигурации. В отличие от жесткой системы троллей, гибкий токоподвод позволяет в максимально сжатые сроки изменить конфигурацию трассы прокладки электрического кабеля, как в сторону увеличения, так и уменьшения длины.
  • Длительный срок службы. При должном контроле и техническом обслуживании кабельных тележек, гибкий токоподвод обладает длительным сроком эксплуатации, который составляет не один десяток лет.
  • Индивидуальное изготовление. Возможно изготовление кабельных тележек, которые будут соответствовать жестким условиям эксплуатации: повышенный уровень влажности, наличие высокой концентрации пыли, взрывоопасные и пожароопасные зоны.
  • Высокая несущая способность. Гибкий токоподвод с несущим профилем в форме двутавровой балки способен выдерживать несколько силовых электрических кабелей с общей массой до 250 килограмм.
  • Доступная цена. Стоимость работ по организации подвода электрической энергии с кабельными тележками сопоставима с ценой строительства жесткой троллеи, но при этом обладает большей функциональностью и надежностью.
  • Широкая номенклатура доступных решений. Большое разнообразие различных способов обустройства гибкого токоподвода позволяет решать с его помощью самые сложные и нестандартные задачи по обеспечению прокладки кабелей питания и управления для грузоподъемного оборудования.

Наличие такого большого количество преимуществ гибкого токоподвода, обеспечивает рост его популярности при обустройстве новых объектов с грузоподъемным оборудованием различного типа.

Компания выпускает

ПСК — подвес скользящего крепления

  • Оцинкованный
  • Трос диаметром: 3-30 мм
  • Температурный̆ режим эксплуатации: +40…-40
  • Диаметр кабеля: 5-20 мм

ПКК — подвес концевого крепления

  • Оцинкованный
  • Трос диаметром: до 12 мм
  • Температурный̆ режим эксплуатации: +40…-40
  • Диаметр кабеля: 5-40 мм

G2S — подвес роликовый металлический для круглого кабеля

  • Оцинкованный
  • Металлический ролик
  • Трос диаметром: до 9 мм
  • Температурный̆ режим эксплуатации: +40…-40
  • Диаметр кабеля: 5-13 мм

ПСКРВ — подвес скользящий роликовый вращающийся (улучшенный аналог G2S, ВЕ-1)

  • Оцинкованный
  • Металлический ролик
  • Трос диаметром: до 12 мм
  • Температурный̆ режим эксплуатации: +40. ..-40
  • Диаметр кабеля: 5-40 мм

ТТК-1 — тележка тросового крепления одно роликовая (аналог ТКТ-1, КТ-1, ВЕ-11)

ТТК-2 — тележка тросового крепления двух роликовая (аналог ВЕ-30)

ТТК-3 — тележка тросового крепления трех роликовая (аналог ВЕ-31)

* рекомендуется использовать тележки с одним роликом чередуя с двумя роликами.

  • Оцинкованный
  • Запресованные подшипники
  • Трос диаметром: до 12 мм
  • Температурный̆ режим эксплуатации: +40…-40
  • Металлические ролики
  • Нагрузка на тележку: 10 кг — одна роликовая
  • Нагрузка на тележку: 15 кг — двух и трех роликовая

ТКД-50-В — Кабельная тележка двутавровая ведущая

ТКД-50-К — Кабельная тележка двутавровая концевая

ТКД-50 — Кабельная тележка двутавровая

  • Оцинкованный
  • Металлические ролики
  • Запресованные подшипники
  • Любой тип двутавра с полкой̆ шириной̆: от 40 до 150 мм.
  • Максимальное сечение кабеля: ф 45 мм
  • Температурный̆ режим эксплуатации: +40…-40
  • Нагрузка на тележку 50 кг.

ТКД-250-В — Кабельная тележка двутавровая ведущая

ТКД-250-К — Кабельная тележка двутавровая концевая

ТКД-250 — Кабельная тележка двутавровая (аналог IB-250)

  • Оцинкованные
  • Металлические ролики
  • Запресованные подшипники
  • Любой тип двутавра с полкой̆ шириной̆: от 40 до 150 мм.
  • Максимальное сечение кабеля: ф 50 мм
  • Температурный̆ режим эксплуатации: +40…-40
  • Нагрузка на тележку 250 кг.

Кабельный подвес для С-профиля

  • Нержавеющая сталь
  • Металлические родики
  • Запресованные подшипники
  • Ширина кабельного гнезда до 65 и 139 мм *
  • Нагрузка на тележку от 15 до 30 кг *
  • * в зависимости от выбранного типа тележки

Rize Enterprises Подвески для тросов, фиксаторы кабеля и аксессуары

Если вы не видите то, что ищете, или если вы хотите обсудить свой проект с одним из наших сотрудников по продажам,
, пожалуйста, позвоните нам по телефону 248-276-9640 или свяжитесь с нами. У нас даже есть специальная форма для случаев, когда вы не можете его найти.

Rize Enterprises

Крепежные детали для троса и троса KL50

В наличии

Наша цена (без учета количества скидок *): 2 $.12

Количество:
* Всего

Предназначен для работы с большинством легких подвесных устройств — соединитель с замком для кабеля Rize KL50 Kwik Loc можно использовать для вывешивания вывесок, освещения, дисплеев в галереях и т. Д. Для использования с канатом из оцинкованной стали Rize 1/32 или 3/64 дюйма.

1960

Rize Enterprises

Крепежные детали для тросов и тросов KL75

В наличии

Наша цена (без учета количества скидок *): 2 $.29

Количество:
* Всего

Разъем Rize KL75 Kwik Loc с замком для кабеля, предназначенный для работы с большинством подвесных светильников, можно использовать для вывешивания вывесок, осветительных приборов и дисплеев в галереях, и это лишь некоторые из них. Для использования с канатом из оцинкованной стали 1/16 дюйма Rize RWC2.

6004

Rize Enterprises

Крепежный элемент для троса и троса KL100

В наличии

Наша цена (без учета количества скидок *): 2 $.16

Количество:
* Всего

Разъем Rize KL100 Kwik Loc с замком для кабеля, предназначенный для работы с большинством подвесных светильников, можно использовать для подвешивания люминесцентных светильников, динамиков, сборных шин и кабельных лотков, и это лишь некоторые из них. Для использования с канатом из оцинкованной стали 3/32 дюйма Rize RWC3.

1139

Rize Enterprises

Крепежные детали для троса и троса KL150

В наличии

Наша цена (без учета количества скидок *): 3 $. 38

Количество:
* Всего

Кабельный соединитель Rize KL150 Kwik Loc, предназначенный для подвешивания тяжелых кабельных корзин и HID-приспособлений, также может использоваться для подвешивания люминесцентных светильников, динамиков, сборных шин и кабельных лотков, и это лишь некоторые из них. Для использования с канатом из оцинкованной стали 1/8 дюйма Rize RWC4.

1275

Rize Enterprises

Крепежные детали для тросов и тросов KL200

В наличии

Наша цена (без учета количества скидок *): 5 $.98

Количество:
* Всего

Rize KL200 — Соединитель с замком для кабеля Kwik-Loc — KL200 идеально подходит для подвешивания звуковых систем и тяжелых кабельных лотков — Для использования с оцинкованным стальным тросом RWC6 3/16 дюйма.

1459

1140

1141

Rize Enterprises

RWC1 — 1000-футовая катушка с тросом из оцинкованной стали 3/64 дюйма

В наличии

Наша цена (без учета количества скидок *): 128 $. 14

Количество:
* Всего

RWC364 (30387) — 1000-футовая рулонная катушка из оцинкованной стальной проволоки диаметром 7×7 прядей 3/64 дюйма. Канат из оцинкованной стали, поставляемый Rize Enterprises, изготавливается в соответствии со строгими стандартами и проходит статистические испытания для проверки прочности на разрыв.

2979

Rize Enterprises

RWC4 — 500-футовая катушка с тросом из оцинкованной стали 1/8 дюйма

Доставка товара занимает 2–4 рабочих дня.

Наша цена (без учета количества скидок *): 102,58 $

Количество:
* Всего

RWC4 — 500-футовая катушка из оцинкованной стальной проволоки диаметром 1/8 дюйма, 7×7 прядей. Канат из оцинкованной стали, поставляемый Rize Enterprises, производится в соответствии со строгими стандартами и проходит статистические испытания для проверки прочности на разрыв.

1460

Rize Enterprises

RWC6 — 250-футовая катушка с тросом из оцинкованной стали 3/16 дюйма

В наличии

Наша цена (без учета количества скидок *): 149 $.73

Количество:
* Всего

RWC6 — 250-футовая катушка из оцинкованной стальной проволоки диаметром 3/16 дюйма и диаметром 7×19. Канат из оцинкованной стали, поставляемый Rize Enterprises, производится в соответствии со строгими стандартами и проходит статистические испытания для проверки прочности на разрыв.

1669

Ризе Энтерпрайзис

гальванизированный 1/16 дюйма стартовый набор троса с счетчиком

В наличии

Наша цена (без учета количества скидок *): 448 $.83

Количество:
* Всего

Комплект для подвешивания для троса производства Rize Enterprises — Комплект содержит (500) футов 1/16-дюймового стального оцинкованного стального троса 7×7, (100) KL75 Kwik-Loc Cable Fastners, 1 резак для троса и 1 пятигаллонное ведро со счетчиком в крышке.

1137

Ризе Энтерпрайзис

гальванизированный 3/32 дюйма стартовый набор веревочки провода с счетчиком

В наличии

Наша цена (без учета количества скидок *): 448 $.77

Количество:
* Всего

Комплект подвески для троса производства Rize Enterprises — Комплект содержит (500) футов 3/32-дюймового стального оцинкованного стального троса 7×7, 100 KL100 Cable Fastners, 1 резак для троса и 1 ведро на пять галлонов со счетчиком в Крышка.

2006

Rize Enterprises

SKL100 Security Kwik-Locs

В наличии

Наша цена (без учета количества скидок *): 4 $.04

Количество:
* Всего

Rize SKL100 Security Kwik-Loc используется для подвешивания статических грузов, которые могут стать динамическими из-за летящих объектов, неожиданного движения или ударов. Для использования с канатом из оцинкованной стали Rize 1/16 или 3/32 дюйма.

2978

Rize Enterprises

SKL150 Безопасность Kwik-Locs

В наличии

Наша цена (без учета количества скидок *): 6 $.19

Количество:
* Всего

Rize SKL150 Security Kwik-Loc используется для подвешивания статических грузов, которые могут стать динамическими из-за летящих объектов, неожиданного движения или ударов. Для использования с канатом из оцинкованной стали Rize 1/8 дюйма или 3/32 дюйма.

2977

Rize Enterprises

SKL200 Security Kwik-Locs

В наличии

Наша цена (без учета количества скидок *): 9 $.72

Количество:
* Всего

Rize SKL200 Security Kwik-Loc используется для подвешивания статических грузов, которые могут стать динамическими из-за летящих объектов, неожиданного движения или ударов. Для использования с канатом из оцинкованной стали Rize 1/8 дюйма или 3/16 дюйма.

2976

Rize Enterprises

Комплект для подвешивания приспособлений с тумблером 5 футов

В наличии

Наша цена (без учета количества скидок *): 9 $.98

Количество:
* Всего

Комплект креплений для 5-ножных тумблеров производства Rize Enterprises — RWC2 1/16 дюйма, оцинкованная сталь, 7×7 стальных тросов, вешалка — комплект содержит (2) узла троса Y-образной формы и (2) KL75 — каждая полка Y имеет длину 18 дюймов — 60-дюймовый кабельный ввод

6132

Rize Enterprises

Комплект для подвешивания приспособлений с 10-футовым тумблером

В наличии

Наша цена (без учета количества скидок *): 10 $. 38

Количество:
* Всего

Комплект 10-футовой подвески с тумблером, изготовленный Rize Enterprises — RWC2 1/16 дюйма, оцинкованная сталь, 7×7, проволочный трос, вешалка — комплект содержит (2) узла троса Y-образной формы и (2) KL75 — каждая полка Y имеет длину 18 дюймов — 120-дюймовый кабельный ввод

1108

Rize Enterprises

Комплект подвески для 15-футового тумблера

В наличии

Наша цена (без учета количества скидок *): 11 $.51

Количество:
* Всего

Комплект подвески для крепления на 15 ножек, изготовленный Rize Enterprises — RWC2 1/16 дюйма, оцинкованная сталь, 7×7 прядей, для крепления на тросе — комплект содержит (2) Y-образных рычажных узла и (2) KL75 — каждая полка Y имеет длину 18 дюймов — Кабельный ввод 180 дюймов

1133

Rize Enterprises

Только кабель с длинной петлей диаметром 1/16 дюйма и длиной 180 дюймов

В наличии

Наша цена (без учета количества скидок *): 2 $. 66

Количество:
* Всего

Петлевой кабель 1/16 дюйма x 180 дюймов — производства Rize Enterprises — 1/16 дюйма оцинкованная сталь, трос с прядями 7×7 Прямой петлевой подвес — длина кабеля составляет 180 дюймов. RLC2 116-180 / RLC2 2-15 (R30225)

5879

Rize Enterprises

Комплект для подвешивания приспособлений на 5 футов

В наличии

Наша цена (без учета количества скидок *): 8 $.98

Количество:
* Всего

Комплект для крепления 5-футовой петли, изготовленный Rize Enterprises — RWC2 1/16 дюйма, оцинкованная сталь, 7×7, проволочный трос, вешалка — комплект содержит (2) сборки с прямыми петлями — длина кабеля составляет 60 дюймов — и (2) кабель KL75 Kwik-Loc застежки

6133

Rize Enterprises

Комплект подвесного приспособления на 10 футов с петлей

В наличии

Наша цена (без учета количества скидок *): 10 $. 12

Количество:
* Всего

Rize Enterprises RWC2L10K (30260) — Комплект для крепления 10-футовой петли — RWC2 1/16 дюйма (1/16 дюйма) из оцинкованной стали, 7×7 прядей для крепления на проволочном канате — Комплект содержит (2) сборки с прямой петлей — длина кабеля составляет 120 дюймов — и (2) KL75 Kwik -Loc Cable Fastners.

1134

Rize Enterprises

Комплект для крепления приспособлений с петлей на 15 футов

В наличии

Наша цена (без учета количества скидок *): 11 $.51

Количество:
* Всего

Комплект для крепления приспособлений с петлей на 15 футов, изготовленный Rize Enterprises — RWC2 1/16 дюйма, оцинкованная сталь, 7×7, проволочный трос, вешалка — комплект содержит (2) сборки с прямой петлей — длина кабеля составляет 180 дюймов — и (2) кабель KL75 Kwik-Loc застежки

1135

Rize Enterprises

Комплект крепления приспособлений с петлей на 25 футов

В наличии

Наша цена (без учета количества скидок *): 15 $. 22

Количество:
* Всего

Комплект креплений для крепления на 25-футовой петле, изготовленный Rize Enterprises — RWC2 1/16 дюйма, оцинкованная сталь, 7×7, проволочный трос, вешалка — комплект содержит (2) сборки с прямыми петлями — длина кабеля составляет 300 дюймов — и (2) кабель KL75 Kwik-Loc застежки

22052

Rize Enterprises

Подвески для приспособлений Toggle Only

В наличии

Наша цена (без учета количества скидок *): 2 $.98

Количество:
* Всего

ТОЛЬКО крепежная вешалка для тумблера — производства Rize Enterprises — 1/16 дюйма из оцинкованной стали, 7×7 стальных тросов, вешалка для троса — блок содержит (1) узел троса Y-образной формы — каждая полка Y имеет длину 18 дюймов

1136

Rize Enterprises

Устройство для резки троса и кабеля

В наличии

Наша цена (без учета количества скидок *): 41 $. 27

Количество:
* Всего

При резке кабеля из оцинкованной стальной проволоки важно использовать признанный инструмент для резки проволоки / кабеля, такой как резак Rize — особенности этого устройства для резки проволоки; Защелка для хранения, режущая способность 3/16 дюйма, подпружиненная, ручки 5 дюймов, лезвия из закаленной стали.

1138

Rize Enterprises

RMCL2M Коннектор Rize Con-Lock

В наличии

Наша цена (без учета количества скидок *): 3 $.12

Количество:
* Всего

Коннектор Rize Enterprises RMCL2M (R30175) Con-Lock с прикрепленным кабелем длиной 2 метра в виде петли — для подвешивания статических нагрузок на все типы бетона, включая шлакобетон, трещины, плиты и даже полые котлы — рабочая нагрузка 100 фунтов.

3183

Rize Enterprises

RMCL3M Коннектор Rize Con-Lock

Доставка товара занимает 2–4 рабочих дня.

Наша цена (без учета количества скидок *): 29,78 $

Количество:
* Всего

Коннектор Rize Enterprises RMCL3M (R30176) Con-Lock с прикрепленным кабелем длиной 3 метра в виде петли — для подвески статических нагрузок на все типы бетона, включая шлакобетон, трещины, плиты и даже полые котлы — рабочая нагрузка 100 фунтов.

3184

Rize Enterprises

RMCL4M Коннектор Rize Con-Lock

Доставка товара занимает 2–4 рабочих дня.

Наша цена (без учета количества скидок *): 34,15 $

Количество:
* Всего

Коннектор Rize Enterprises RMCL4M (R30177) Con-Lock с прикрепленным кабелем длиной 4 метра в виде петли — для подвески статических нагрузок на все типы бетона, включая шлакобетон, трещины, плиты и даже полые котлы — рабочая нагрузка 100 фунтов.

3185

Rize Enterprises

RMCL5M Коннектор Rize Con-Lock

Доставка товара занимает 2–4 рабочих дня.

Наша цена (без учета количества скидок *): 37,41 $

Количество:
* Всего

Коннектор Rize Enterprises RMCL5M (R30178) Con-Lock с прикрепленным кабелем длиной 5 метров в виде петли — для подвески статических нагрузок на все типы бетона, включая шлакобетон, трещины, плиты и даже полые котлы — рабочая нагрузка 100 фунтов.

3186

Освещение Orion

Кабели Orion 31 «с карабином

Доставка товара занимает 2–4 рабочих дня.

Наша цена (без учета количества скидок *): 5.53 $

Количество:
* Всего

Освещение Orion — ECAB31 — 31-дюймовые подвесные кабели с карабинами для использования с осветительными приборами Orion — Y-образная форма с 3 проушинами и 3 штуками 3/16 карабинов — минимум два на приспособление — Открытые или закрытые приспособления для подвешивания — 31-дюймовый подвесной кабель

19885

21757

21758

Rize Enterprises

Блок замка распорки для использования с тросом троса RWC2

В наличии

Наша цена (без учета количества скидок *): 4 $. 12

Количество:
* Всего

Rize Enterprises — RDSL2 (31032) — Узел фиксатора стойки для использования с тросом RWC2 — Рабочая нагрузка 10-75 фунтов — Коэффициент безопасности 4: 1 — Быстрая установка и регулировка — Комплект включает фиксатор стойки, оцинкованную шайбу 5 мм и цинк -Гайка амортизационной стойки с пластиной

21816

Rize Enterprises

Блок замка распорки для использования с тросом троса RWC3

В наличии

Наша цена (без учета количества скидок *): 5 $.77

Количество:
* Всего

Rize Enterprises — RDSL3 (31033) — Узел фиксатора стойки для использования с тросом RWC3 — Рабочая нагрузка 25-150 фунтов — Коэффициент безопасности 4: 1 — Быстрая установка и регулировка — Комплект включает фиксатор стойки, оцинкованную шайбу 5 мм и цинк -Гайка амортизационной стойки с пластиной

21817

Rize Enterprises

Блок замка распорки для использования с тросом троса RWC4

В наличии

Наша цена (без учета количества скидок *): 7 $. 33

Количество:
* Всего

Rize Enterprises — RDSL4 (31034) — Узел фиксатора стойки для использования с тросом RWC4 — Рабочая нагрузка 25-225 фунтов — Коэффициент безопасности 4: 1 — Быстрая установка и регулировка — Комплект включает фиксатор стойки, оцинкованную шайбу 5 мм и цинк -Гайка амортизационной стойки с пластиной

21818

21759

21760

21761

21762

Rize Enterprises

Комплект захвата гусеничной подвески для использования с тросом RWC2 и захватами Kwik-Grips

Этот товар находится в заводском заказе. Пожалуйста, позвоните, чтобы узнать текущее расчетное время прибытия.

Наша цена (без учета количества скидок *): 11,83 $

Количество:
* Всего

Rize Enterprises — RWC2-20LCSEGK (30190) — Комплект для подвешивания освещения на гусеничном ходу длиной 20 футов с фиксатором и фиксирующими винтами Kwik Grip с боковым выходом — Использует кабель RWC2 — Ограничение по весу 75 фунтов — Проволочный трос с петлей для подвешивания светодиодных осветительных приборов

21819

21763

Крепеж для подвешивания кабеля | Принадлежности и комплекты для монтажа дисплеев

Крепеж для подвешивания кабеля — Принадлежности для крепления в сетке

Вы ищете оборудование для подвешивания кабеля для создания или настройки стильных вывесок? Доступный в различных материалах и вариантах отделки, чтобы соответствовать любым схемам декора, этот тип аксессуаров может использоваться для обновления существующих вывесок или создания новых систем по мере необходимости. Оборудование для подвешивания тросов из нержавеющей стали варьируется от основных тросов до подвесок для настенных и потолочных креплений и до одиночных или нескольких акриловых графических панелей. Кроме того, также доступны комплекты для отображения полных изображений или вывесок, которые включают все необходимое для демонстрации одного графического изображения или сетки из нескольких изображений в матричном стиле. Этот тип комплектующих для подвешивания кабеля, также известный как аксессуары для потолочного монтажа, включает межпанельные крючки и зажимы, потолочные, настенные или напольные крепления, цепь, провод или мононить и многое другое.Несмотря на высокотехнологичный и современный вид этих систем в стиле галереи, установка в любом формате очень проста, что делает их идеальными для коммерческого, розничного, профессионального и даже домашнего использования.

Какие типы аксессуаров для потолочного монтажа предлагаются здесь?
  • Стропы из проволочного троса, цепи и моноволокна используются для создания натяжения между верхним и нижним креплениями. Выбор типа крепежа для подвешивания кабеля зависит от желаемого стиля, а также от размера и объема дисплея.Трос из нержавеющей стали с серебряной отделкой обеспечивает превосходную прочность, а также придает современный вид. Цепи для подвешивания обеспечивают улучшенную видимость и визуальную текстуру, а также прочность и долговечность. Прозрачная нейлоновая моноволокна позволяет отображать изображения или рекламные дисплеи так, как если бы они невидимо парили в воздухе, создавая элегантный и сдержанный стиль, который привлечет внимание в любой обстановке.
  • Крепления для настенного, напольного или потолочного крепления различаются в зависимости от стиля каждой системы. Некоторые аксессуары для потолочного монтажа из нержавеющей стали предназначены для использования с тросами, другие — с цепями или мононитью.Независимо от того, установлен ли он над головой, на стене или на полу, подвесное оборудование предназначено как для крепления всей вывески к монтажной поверхности, так и для обеспечения натяжения сверху и снизу приспособления.
  • Многопанельные системы требуют крючков, зажимов или захватов для крепления прозрачных акриловых графических корпусов друг к другу. Этот тип аксессуаров для потолочного монтажа можно использовать для прикрепления верхней части одного знака к нижней части другого, создания соединения между двумя панелями и кабеля или простого соединения рамок для обеспечения устойчивости.Комплекты для подвешивания кабеля и троса доступны во многих различных конфигурациях, чтобы соответствовать любому выбору дизайна, а также с отдельными крючками и зажимами в различных стилях.
  • Рамы для изображений или графических дисплеев выпускаются либо из традиционного прозрачного пластика, либо из световых коробов со светодиодной подсветкой и электронной подсветкой. В любом стиле прозрачный акрил обеспечивает как надежную рамку для графики, художественных работ или рекламных плакатов, так и легкое соединение с другими панелями в сеточных или матричных системах.Версии со светодиодной подсветкой можно использовать с любой графикой, хотя изображения, напечатанные на полупрозрачных материалах, будут иметь лучший эффект «свечения» для максимального воздействия при установке.

Надземные или настенные вывески и графические дисплеи легко создать с помощью наших комплектов для подвешивания на кабеле и оборудования. Системы в матричном стиле идеально подходят для использования практически в любой среде, поскольку их современный дизайн дополняет розничную рекламу, продажи и маркетинговые сообщения или просто обеспечивает элегантное и стильное обрамление для произведений искусства и графики.От простых крючков для крепления одной рамы к другой до натяжителей от пола до потолка для моноволоконных, цепных или проволочных дисплеев — в нашем огромном разнообразии аксессуаров и оборудования есть все необходимое для создания привлекательных вывесок и художественных обрамлений.

Крюки для тросов, авиационных тросов и поручней Fortune Rope

Крюки с проушинами из углеродистой стали

доступны в размерах с пределами рабочей нагрузки от 1/2 до 15 тонн; Предлагаются легкосплавные подъемные крюки с проушиной в размерах с пределами рабочей нагрузки от 3/4 до 22 тонн. Крюки с проушиной из углеродистой стали и сплавов доступны с предохранительными защелками или без них.

Предельная нагрузка в 5 раз
предельная рабочая нагрузка

предельная рабочая нагрузка (тонны) Размеры Масса (фунты) Вес
с защелкой (фунты)
Углерод Сплав А В К
1/2 3/4 0.63 0,87 2,80 0,35 0,37
3/4 1 0,75 0,94 3,22 0,55 0,57
1 1 1/2 0,91 1,03 3,66 0,75 0,77
1 1/2 2 1. 12 1,06 4,09 1,25 1,28
2 3 1,25 1,22 4,69 1,70 1,73
3 5 1,56 1,50 5,76 3,60 3,65
5 7 2.00 1.88 7,38 7,08 7,19
7 1/2 11 2,44 2,25 9,06 13,00 13,17
10 15 2,83 2,52 10,09 22,00 22,15
15 22 3. 54 3,46 12,20 33,80–

Система для подвешивания проволоки

Проволочные подвесные системы

состоят из двух основных компонентов: троса и тросовых замков…

Подрядчики и монтажники в равной степени наслаждаются экономией времени, подвешивая 10-футовые секции трубы вместо 5-дюймовых и избавляясь от необходимости герметизировать продольный шов. Эта экономия труда может быть значительной, но в сочетании с системой подвешивания кабеля Dyna Tite экономия рабочей силы становится значительной по сравнению с использованием традиционного 1-дюймового ленточного железа для подвешивания трубы.Это связано с тем, что с 1-дюймовым ленточным железом сначала возникают дополнительные затраты на резьбовой стержень, подвесные кронштейны, гайки и шайбы. Затем вы должны обрезать ее до верхнего уровня трубы, обернуть другую часть ленточной ленты вокруг трубы, согнуть петли на концах трубы вокруг трубы и скрепить узел вместе. Это много драгоценного времени, потраченного в полевых условиях только на изготовление подвески для труб.

На рынке существует множество подвесных решений для круглых воздуховодов, но вам будет сложно найти то, которое было бы быстрее, безопаснее и проще, чем подвесная система для кабелей Dyna Tite.В этой системе используются фиксаторы троса (муфты), которые упрощают подачу и обратное движение троса при необходимости, что позволяет изменять высоту трубы, просто регулируя провисание муфты. Это позволяет избежать многократных разрезов материала подвески для получения нужной отметки, практически исключая отходы. Система Dyna Tite подходит для установки там, где желательна визуальная эстетика открытой установки, поскольку она настолько незаметна, что почти незаметна!

Для любого подрядчика или установщика, использующего спиральную трубу Conklin Metal Industries в сочетании с кабельной подвесной системой Dyna Tite, значительно снизятся затраты на монтаж и удовлетворенность клиентов, что позволит вам не только съесть свой торт, но и съесть его!

Существует множество подвесок для круглых или гибких воздуховодов, но я думаю, вам будет сложно найти такое, которое будет быстрее и проще, чем трос: муфты легко подавать и реверсировать, и вы можете регулировать высота вашей трубы, просто отрегулировав их, чтобы сократить расстояние между проволокой между верхней и нижней муфтой — для получения нужной высоты не требуется обрезать подвесы (система, указанная выше, должна быть правильной с первого раза), и ее легко обрезать лишний провод после завершения установки.

Эстетика открытой установки — это действительно незаметная система — на самом деле просто вишенка на торте — я думаю, что если кто-то покупает спиральную трубу, чтобы ускорить установку воздуховодов в другом месте, кабельная система является естественным продолжением, чтобы максимизировать их труд экономия.

Тросовый замок Dyna-tite имеет два запорных канала для прохода троса. каждый запорный канал имеет центрируемый стальной запорный клин с зубчатыми зубьями. зубчатые зубцы прижимаются к тросу и распределяют нагрузку по длине стопорного клина, максимально увеличивая силу захвата

Обязательно всегда проверять фиксацию троса на тросе.Лучше всего это сделать, нажав на регулировочный штифт в направлении, противоположном стрелкам на замке с тросиком, а затем потянув трос в направлении, противоположном стрелкам на замке с тросиком

Важно использовать кусачки для резки троса. Никогда не используйте ножницы для жести и плоскогубцы, так как они могут привести к истиранию веревки и нарушению ее целостности

Каждый замок с тросом имеет предел рабочей нагрузки, который определяется размером используемого троса.

Стартовый комплект Dyna-Tite

10 лучших веревочных вешалок для тяжелых условий эксплуатации

Тяжелые канатные вешалки широко используются в промышленности, где необходимо переносить или размещать тяжелые предметы. Веревочные вешалки могут быть полезны по дому, а также в случае, если вы хотите буксировать свой автомобиль или лодку. Они также используются альпинистами, которые прикрепляют их с помощью ремней безопасности, и поэтому, видя их широкое использование, мы решили покрыть некоторые из лучших веревочных подвесок, которые вы можете купить прямо сейчас, исходя из долговечности и экономической эффективности, поэтому дайте нам знать что вы думаете об этих сверхмощных веревочных вешалках.

10. Вешалка для веревки с регулировкой по высоте 1/8 дюйма (7,99 $)

Простая подвеска для веревки, которую можно легко регулировать по высоте. Храповик может удерживать максимум 75 фунтов, и это связано с тем, что крюк сделан из нержавеющей стали.

доступно здесь!

9. Вешалки с храповым механизмом, регулируемой по высоте, Milliard (6.49 $)

Эта веревочная подвеска имеет такой же максимальный вес, что и предыдущие, но поставляется с очень длинной веревкой, которая может растягиваться почти на 10 футов.Действительно выгодная покупка.

доступно здесь!

8. Регулируемые тросовые вешалки Purple Reign® 1/8 дюйма (4,99 $)

Эти 1/8 ″ вешалки похожи на любые другие, но при ближайшем рассмотрении вы заметите, что они сделаны из гораздо более жесткого ПВХ-пластика, что делает их еще более прочными. В паре они идут с веревкой длиной 6 футов.

доступно здесь!

7. Регулируемые веревочные вешалки VIVOSUN (6.

95 $)

Эти веревочные подвесы, изготовленные из сплава стали и цинка, рассчитаны на весь срок службы.Вешалки поставляются с кабелем длиной 8 футов и идеально подходят для подвешивания вентиляционного оборудования.

доступно здесь!

6. Вешалка Global Star® Gs (6.49 $)

Эти подвесы, оснащенные нейлоновой веревкой с высоким натяжением, могут выдерживать максимальную нагрузку до 80 фунтов каждая. Оцинкованная сталь гораздо дольше других противостоит коррозии.

доступно здесь!

5. Крючок для освещения Grow Light, Galaxyhydro 1/8 ″ (9.99 $)

Эти крючки имеют металлическую внутреннюю шестерню по сравнению с некоторыми другими, оснащенными нейлоновыми шестернями.Металлические шестерни намного более долговечны, когда дело касается нагрузки на подшипник, а их единственный недостаток — это чувствительность к влаге, которая вызывает коррозию. Но при правильном цинковании, как на этом продукте, они могут прослужить значительно долгое время.

доступно здесь!

4. 247Garden Регулируемые по высоте вешалки для светильников с храповым механизмом (7.25 $)

Еще одна металлическая подвеска для шестерен, и эта даже имеет фиксирующий механизм для регулировки высоты. Эти вешалки сопровождаются 10-футовой нейлоновой плетеной веревкой.

доступно здесь!

3. Apollo Horticulture GLRP18 Пара 1/8 ″ регулируемых веревочных вешалок (8,99 $)

Эти подвесы идеальны для использования в системах отопления, вентиляции и кондиционирования воздуха. Крючки из нержавеющей стали, на 100% не подверженные ржавчине, долговечны, и каждый из них может выдержать почти 100 фунтов силы.

доступно здесь!

2. Вешалки для выживания гориллы (10.97 $)

Единственная подвеска в нашем списке, которая идет с веревкой из полипропилена.Прочная веревочная подвеска почти полностью сделана из оцинкованной стали и вместе взятых, оба крюка весят 4,6 унции.

доступно здесь!

1. Пара iPower GLROPE (5,99 $)

Бестселлер Amazon.com с более чем 200 положительными отзывами и оценкой 4,5 / 5 звезд. Безупречный продукт является одним из самых долговечных и получил в основном положительные отзывы покупателей. Учитывая все, включая стоимость, можно сказать, что это лучшие веревочные подвесы для тяжелых условий эксплуатации.

доступно здесь!

Предохранительный крючок — CableSafe

Защитные крючки

CableSafe® используются большинством транснациональных корпораций в следующих отраслях; нефтеперерабатывающие заводы, химические заводы, судостроение, электрические и ядерные установки. Сотрудники и подрядчики являются убежденными пользователями крюков безопасности CableSafe®, которые поддерживают порядок на рабочем полу. Эти пластиковые S-образные крючки не проводят электричество или тепло и являются самыми прочными безопасными крючками на рынке, поскольку эти крючки изготовлены из высококачественного полиэстера, армированного стекловолокном.

Дополнительная информация

Транснациональные корпорации предписывают использование крюков безопасности CableSafe® или s-образных крюков в процедурах прокладки кабелей и уборки в своих компаниях, чтобы соответствовать высочайшим правилам техники безопасности. Крюки безопасности CableSafe® положительно влияют на (часто) самый высокий уровень риска поскользнуться, споткнуться и упасть. Прекратите позволять сотрудникам использовать стяжки или сварочные аноды для соединения шлангов и кабелей, предоставьте специальные инструменты, такие как крючки безопасности CableSafe®, чтобы ваши сотрудники продемонстрировали, что вы серьезно относитесь к безопасности в ее простоте.Пластиковые S-образные крючки CableSafe соответствуют стандарту безопасности: Британский стандарт BS 7671: 20

Безопасный крючок

CableSafe® Black разработан для индустрии развлечений, используется в киностудиях, на концертах и ​​фестивалях. Безопасный крюк черного цвета можно использовать для прокладки кабелей вокруг дорожных диммерных стоек или для хранения кабелей и веревок на стойках для мяса, клетках, планках, заборах, фермах, подиумах или в любом другом месте, где вам нужно надежно хранить свернутые в бухты товары. Питающий кабель, жгуты автоматики и многоканальный кабель можно легко протянуть вдоль реек, мостков и ферм для переходов между сценами и обеспечения мест падения в середине сцены.Добавление и удаление кабелей становится намного быстрее, а отдельные пробеги легче отслеживать при устранении неполадок.

Безопасная прокладка кабелей для развлечений или за кулисами

Размеры

Предохранительные крючки CableSafe® доступны в 4 размерах:

  • CableSafe® Предохранительный крючок 15 ″ (15 дюймов)
  • Крючок безопасности CableSafe® 12 ″ (12 дюймов)
  • Крючок безопасности CableSafe® 9 ″ (9 дюймов)
  • Крючок безопасности CableSafe® 6 ″ (6 дюймов)

Защитные крючки CableSafe® доступны в различных цветах.Стандартный пластиковый S-образный крючок — желтый, так как он часто используется в защитном снаряжении. Другой стандартный цвет предохранительного крюка — белый. В качестве альтернативы предохранительные крючки CableSafe® могут светиться в темноте.

Safety Hook Extreme

Наша Safety Hook Extreme разработана с учетом этого стандарта. Британский стандарт
недавно утвердил Требования к электроустановкам [BS7671: 2018] для индустрии проектирования электрических устройств. Этот стандарт разработан после смерти двух пожарных в Харроу-Корт, Хартфордшир, в 2005 году.Два пожарных запутались в результате обрушения электроустановки во время пожара. Реализованный стандарт гласит, что он требует, чтобы кабели имели адекватную опору против их преждевременного обрушения в случае пожара. Проекты установок, начиная с 2019 года, должны соответствовать этому новому стандарту. Это имеет значение для персонала, занимающегося проектированием, монтажом и проверкой электрических установок. Наш Safety Hook Extreme разработан с учетом этого стандарта.

OSHA, агентство Министерства труда США, утверждает, что пожарная безопасность должна быть делом каждого на рабочем месте. Работодатели должны обучать рабочих опасностям пожара на рабочем месте и действиям в случае возникновения пожара [OSHA Part 1926. 150, Subpart F]. Во время опасности пожара жизненно важно подвешивать кабели и шланги к рабочему полу, чтобы предотвратить несчастные случаи со скольжением, спотыканием и падением. Вот почему мы сделали наш крючок Safety Hook Extreme огнестойким. В Европейском союзе (ЕС) продукт «кабель» был добавлен в Регламент о строительной продукции (CPR) в 2017 году.Таким образом, создается обязательство классифицировать кабели по огнестойкости, чтобы иметь возможность продавать их в Европе для использования в зданиях [NEN8012: 2015]. ЕС признает опасность возгорания из-за небезопасных кабелей. Кабели должны быть огнестойкими, как и предохранительные крючки.

Руководство по выбору канатной и кабельной арматуры

Фитинги для тросов и кабелей управления включают зажимы, гильзы, концы шпилек, проушины, вилки и другое оборудование, используемое для создания механических сборок кабеля.Фитинги для тросов и кабелей управления используются в системах управления движением и автоматизации. Кабельный зажим используется для крепления сетевых кабелей к деревянным соединениям и шпилькам. Кабельный зажим позволяет избежать повреждения защитной оболочки снаружи кабеля и короткого замыкания проводов передачи внутри кабеля. Кроме того, кабельный зажим также предотвращает деформацию проводов и нарушение поперечного сечения, что влияет на характеристики передачи. При прокладке кабеля осторожно используйте молоток.При ударе по кабелю молоток может легко сломать и повредить кабель. Кроме того, кабельная разводка может производиться с помощью кабельных подвесов и лотков. Зажим для троса используется для удержания троса, который обеспечивает плотное и надлежащее удержание троса. Зажим для троса состоит из U-образного болта с рифленым основанием и гаек для плотного удержания троса. Фитинг для троса состоит из цепных и анкерных скоб, поворотных крюков и пластинчатых крюков. Концы троса собираются с помощью фитинга для троса.Сборка концов троса необходима при выполнении машинных операций. Проволочная гильза используется с зажимом для троса, чтобы предотвратить износ и повреждение кабеля. Обычно доступны другие фитинги для тросов и кабелей управления.

Формы и размеры

Фитинги для тросов и кабелей управления доступны в различных формах и размерах. Кабельный зажим должен иметь диаметр менее 0,25 дюйма или 6,35 мм. Диаметр кабеля соответствует стандарту TIA / EIA 568-B.2. Для кабельной арматуры следует использовать кабельную подвеску Arrow T-59 или Acme 25AC.Обе кабельные подвески устойчивы для соединения кабелей. На зажиме для провода должен быть указан идентификационный код продукта (PIC). Этот код на проволочном зажиме полезен для отслеживания материалов. Зажим для троса должен быть оцинкован для защиты от ржавчины и коррозии. Кроме того, зажим для троса должен иметь красный U-образный болт для легкого и быстрого распознавания. Проволочная гильза является важным элементом арматуры троса и контрольного кабеля. Гильза из проволоки доступна в различных размерах.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
