Как проложить кабель по фасаду здания?

Принципы прокладки кабеля по фасаду здания

Прокладка кабеля по фасаду здания – принцип монтажа при подключении к электросети частных домов, дач, коттеджей, гаражей, бань и т.п. Данный метод прокладки кабеля отличается особой серьезностью, поскольку необходимо полное соблюдение всех правил и требований. Нередко даже малейшие нарушения при проводке кабеля по фасаду здания могут привести к нестабильной работе электросети и выходу из строя электрооборудования, что чревато возникновением пожаров и поражениями электрическим током.

Существует два способа проводки кабеля по фасаду (в соответствии с ПУЭ):

• открытый способ;
• закрытый способ.

Выбор того или иного способа напрямую зависит от того, каковы условия эксплуатации кабеля, от марки изделия, материала изготовления поверхности (каменная стена, бетонная, деревянная и др.

) и наличии отделки.

Каждый материал подразумевает конкретные электромонтажные нормы в процессе работы с ним.

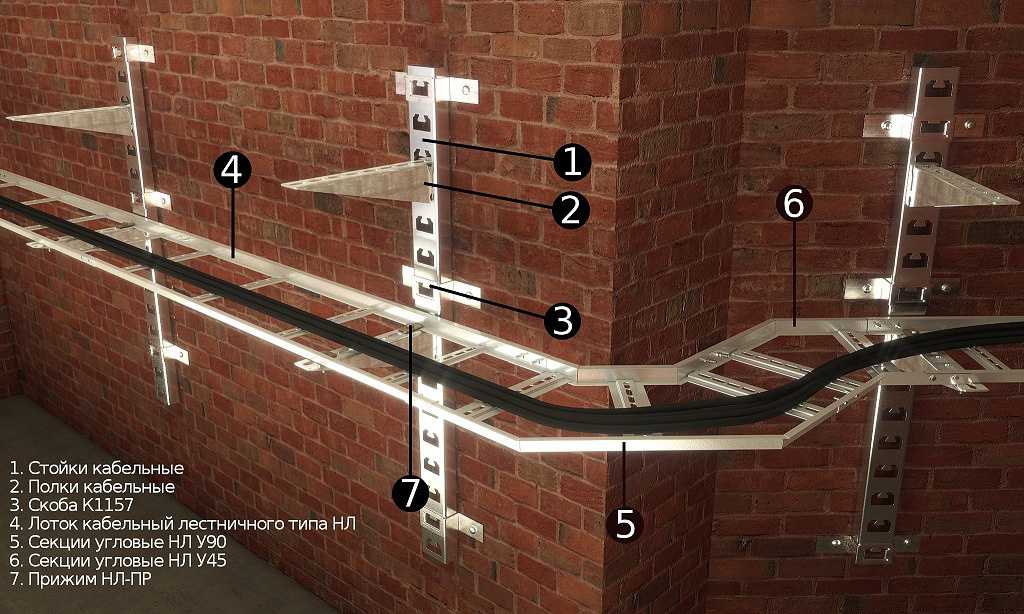

Прокладка кабеля по кирпичному, бетонному или каменному фасаду

Прокладка кабеля по стенам из кирпича, камня или бетона подразумевает под собой открытый монтаж (по ПУЭ) с условием применения бронированного кабеля или кабеля марки ВВГ. Монтаж кабеля происходит с использованием специального короба из металла, который делает всю конструкцию более надежной и удобной, а также оберегает кабель от механических повреждений. Если Вы уверены в том, что риск повреждений минимален, прокладка может осуществляться с помощью специальной гофрированной трубы из поливинилхлорида.

Максимальный шаг крепления кабельно-проводниковой продукции – 350 мм (на горизонтальной плоскости) и 500 мм (на вертикальной плоскости). В области, где кабель изгибается, размер шага крепления – 100 мм.

Прокладка кабеля по деревянному фасаду

Известный факт, что древесина очень горючий и легко воспламеняемый материал. Следовательно, нормы прокладки кабеля по фасаду из дерева очень строги.

В первую очередь необходимо выполнить следующие важные требования:

• запрещено использование кабеля с алюминиевыми ТПЖ;
• оболочка кабельной линии должна быть негорючей;
• при вводе кабеля в здание сквозь стену необходимо наличие специальной втулки, изготовленной из металлической толстостенной трубы.

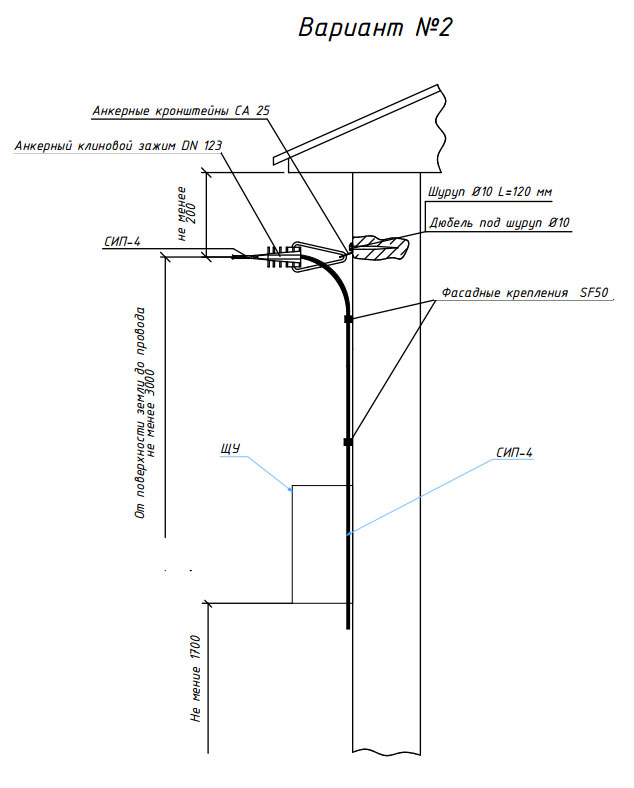

Ответвления от сети выполняются при помощи провода СИП с алюминиевыми ТПЖ. Поскольку алюминиевая проводка запрещена в использовании с деревянными поверхностями, необходимо перед областью крепления электролинии к стене подключиться к кабелю с ТПЖ из меди посредством герметичных зажимов.

При прокладке СИП кабеля нельзя допускать его плотного соприкосновения с сайдингом. Необходимо соблюдать минимальное расстояние 7 см от стены, несмотря на нахождение кабеля в гофрированной трубе или металлорукаве.

Также прокладка кабеля по фасаду здания из дерева может осуществляться при помощи металлического и пластикового кабель-каналов. При минимальных рисках механических повреждений кабельно-проводниковой продукции могут быть использованы в монтаже ПВХ-трубы (обязателен сертификат пожарной безопасности) и металлорукава.

Более подробно о монтаже электропроводки в деревянном доме читайте в нашей статье «Особенности монтажа электрической проводки в деревянном помещении»

Прокладка кабеля по фасаду из сайдинга

Сайдинг – вид современной наружной облицовки, который выполняет функцию защиты зданий и декорирования фасада.

Прокладка кабеля по фасаду из сайдинга является одной из самых сложных, поскольку материал отличается высокой степенью горючести и низкой степенью прочности (невозможно крепление фиксирующий деталей).

Самым популярным и надежным методом прокладки кабеля в данном случае является предварительный монтаж кабельных магистралей (до отделки сайдингом), а также демонтаж отделки из сайдинга в необходимых местах.

Но, к сожалению, нередки ситуации, когда выше приведенные способы не приемлемы. Тогда приходится искать пути прокладки кабеля по фасаду из сайдинга без нарушения нормативных требований.

Общие требования к прокладке кабеля по фасаду здания

Укладка кабельных линий происходит параллельно линиям постройки.

Запрещено использование кабелей бронированного типа с волокнистой горючей оболочкой.

Монтаж силовых и телефонных проводов в одном пучке строго запрещен. Зазор между проводами должен равняться 25 мм.

В случае монтажа в одной трассе нескольких проводов прокладка производится с минимальным числом перехлестов.

Прокладка кабеля по фасаду здания не отличается особой сложностью, главное – внимательно соблюдать все правила устройства электроустановок!

Прокладка кабеля по фасаду зданий

Все операции по монтажу электропроводки должны строго соответствовать всем пунктам ПУЭ. Правила, предусматривающие множество нюансов, распространяются и на кабель по фасаду здания. Процесс электрификации частного или многоэтажного строения содержит особенности, незнание которых не позволит выполнить работы правильно.

Случаи применения наружной проводки и общие требования к ее организации

Проложить кабель по фасаду здания может потребоваться в нескольких случаях. В многоквартирных домах наличие внешней проводки требуется для последующего размещения бытовых кондиционеров, телевизионных антенн, устройств видеонаблюдения. Подобного рода работы необходимы и в процессе организации ЛЭП – обойти стоящее вдоль линии здание другими способами на практике сопряжено с большими затратами и сложностями. В частной застройке зачастую магистральные линии и распределительный щит находятся по разные стороны дома, и наиболее удобным способом обеспечения подачи электроснабжения служит прокладка кабеля по фасаду.

К основным требованиям монтажа относится соблюдение расстояний:

• при размещении провода над дверями и окнами от них нужно отступить минимум на 30см;
• при протягивании линии под балконами и окнами требуется соблюсти расстояние в 50см;
• располагая кабель сбоку – отступить на полметра от окон и на метр от края двери или балкона.

Протягиваться внешний кабель на фасаде дома должен исключительно вдоль архитектурных линий строения. Не допускается использование элементов, оснащаемых воспламеняемым покрытием. В пучке не должно содержаться одновременно проводов силового и телефонного типов – по техническому регламенту их располагают в отдалении друг от друга на 25мм. Размещение нескольких проводников должно сопровождаться наименьшим количеством перехлестов.

Правила монтажа проводки в различных материалах стен

В процессе важно придерживаться стандартов и норм, приведенных в правилах устройства электроустановок. Это гарантирует последующую безопасность, удобное проведение ремонта и обслуживания. Протягивать кабель по фасаду здания ПУЭ регламентирует в строгом соответствии с проектом – поэтому предварительным этапом всегда выступает его составление. В документе должны быть приведены все особенности маршрута прокладки электрики и указаны архитектурные элементы внешней стороны здания.

При работе с фасадами из кирпича или бетона учитывается качество всех участков поверхности. Рекомендуется производить монтаж кабеля по фасаду с его размещением внутри гофрированных либо стальных оболочек. Это снизит риск проникновения в дом воды или огня.

Осуществление совместной укладки слаботочных и силовых кабелей сопровождается следующими правилами и требованиями:

1. Применение дополнительной защиты в виде бронированных кабелей на всех опасных участках.
2. Обеспечение максимально плотного введения провода в стены с использованием подходящей по параметрам гильзы.
3. Соблюдение установленных нормативов в исполнении отверстий.
4. Организация защиты электрической сети с помощью гофры.

Начинается прокладка кабеля по фасаду здания с определения места для отверстия. Диаметр выполняется с учетом размеров провода и гофры. Использование гильзы сопровождается необходимостью запаса – для обеспечения свободного прохождения провода внутри трубы. Укладка производится в штробах, их подготовка может осуществляться различными строительными инструментами и оборудованием.

В процессе организации электропроводки в деревянных стенах допускается прибегать к открытым либо закрытым техникам. Наиболее распространенным считается открытый – он характеризуется лучшей безопасностью и простотой доступа к любому отрезку линии. В дальнейшей эксплуатации это сократит сроки ремонта или замены поврежденной проводки. А широкий выбор современных кабелей-каналов позволит подобрать нужные габариты и создать эстетичный внешний вид.

Первым этапом работ выполняется монтаж всех компонентов – защитных автоматов, выключателей, коробок и розеток, светильников. Все элементы связываются кабель-каналом, после чего в него размещается провод. Деревянные поверхности стен диктуют необходимость применения кабеля, оснащенного двойной изоляцией. Материал не поддерживает горение, а в случае возникновения пожароопасной ситуации – не выделяет дым. Крепеж выполняется болтами, металлические составляющие подлежат обязательному заземлению.

Допущенные в ходе монтажа ошибки могут сулить негативные последствия – нарушить работу подключенного оборудования и приборов, вызвать возгорание или привести к поражению жильцов электрическим током. При выборе метода прокладки провода учитываются условия эксплуатации, тип кабеля и материал стеновых поверхностей. В зависимости от того, по каким именно стенам укладывается кабель по фасаду здания нормы ПУЭ различаются – отдельные правила регламентируют работу с поверхностями из дерева, камня, кирпича или бетона.

Перед тем, как приступать к любым работам по электрификации, важно получить грамотную консультацию профессиональных специалистов. Обратиться за помощью можно к сотрудникам нашей компании – они подробно объяснят все нюансы и требуемые этапы монтажа, заострят внимание на правилах и нормах действующих стандартов. А также порекомендуют лучшие материалы и оборудование, исходя из конкретной ситуации.

Архитектурное оборудование для фасадных и оконных систем

Опубликовать подробную информацию наверху страницы

Оборудование нового поколения для фасадных и оконных систем

Архитектурное оборудование

Фасад и оконные проемы также претерпели изменения с годами. Технологии и их использование увеличились во много раз, обеспечивая точность продуктов с качеством и устойчивостью. Наряду с использованием технологий за эти годы эволюционировал и дизайн.
Прошли времена стекла с высокой отражающей способностью, ленточных окон и перфорированных отверстий для элитных коммерческих фасадов… по крайней мере, на данный момент. Тенденция к большей прозрачности зданий преобладала в мегаполисах в течение последних нескольких десятилетий. Это подстегнуло интерес дизайнеров к дальнейшему расширению границ возможного с помощью более легких опорных конструкций, более высоких фасадов без опор и меньшего количества оборудования / точек подключения. Одним из таких направлений прогрессивного дизайна является возрождение высокопрозрачных фасадов.

В этой статье мы обсудим те аппаратные средства, которые позволяют создавать такие прозрачные фасадные системы. Три основные обсуждаемые аппаратные системы — это точечное архитектурное оборудование с фиксированным фасадом, архитектурное оборудование для структурного застекленного фасада и модульные системы перил.

Архитектурная фурнитура для точечного фасада

Точечная фиксированная стеклянная система чаще всего используется в несущих стенах для создания прозрачности и глубины обзора для жильцов. структурная система. Наиболее распространенный тип системы часто называют «пауковой» системой или «зажимной» системой. Металлические пальцы, которые поддерживают стеклянные фасады, позволяют дизайнеру увеличить прозрачность за счет минимизации структурного обрамления. Этот четырехрычажный фитинг обычно представляет собой литой материал из нержавеющей стали, поддерживаемый в основном следующими типами поддерживающей системы:

1. Трубы/коробки MS.
2. Ребра Металл/Стекло.
3. Натяжные стержни.
4. Натяжные тросы.

Фасады с натяжными тросами/стержнями — еще одно четкое решение, позволяющее сделать прозрачность стекла отличительной чертой, тем самым дополнительно минимизируя видимую структуру изнутри и снаружи. В отрасли используются два основных типа фасадов с натяжными стержнями и стены из кабельной сетки. Кабельные сетки
представляют собой вершину элегантных минималистских структурных систем и обеспечивают оптимальную прозрачность, когда требуется эффект прозрачной стеклянной мембраны (Изображение -1). Фрей Отто разработал и популяризировал вантовые сети как структурную систему в 19 веке.60-х и 70-х годов. Но именно архитектор Гельмут Ян и инженерная фирма Schlaich Bergermann применили эту технологию наиболее новаторским образом для отеля Kempinski в 1992 году. Плоская кабельная сеть мюнхенского отеля, поддерживаемая стеклянным фасадом, вызвала во всем мире интерес к кабельным сетям как структурной форме в приложениях для стеклянных фасадов. .

Рис. 1. Кабельные сети представляют собой вершину элегантной минималистской конструкционной системы New Poly Plaza (Пекин), Главный фасад – фасад с пауками и кабельной сеткой (Пролет кабельной сети – 90 м в высоту и 60 м в ширину)

Эта конструктивная система поддерживает стекло за счет сетчатой ​​геометрии предварительно натянутых тросов (рис.

2). Конструкции могут быть плоскими, или сетка может иметь двойную кривизну. Зажимной элемент скрепляет кабели вместе в их вершинах и фиксирует стекло к сетке. Большая преднапряженная нагрузка сетчатой ​​конструкции требует заблаговременного согласования подрядчика по фасаду с инженером-строителем (Рисунок 3).
Предварительное напряжение кабеля должно применяться в полевых условиях с помощью сложных процессов гидравлического домкрата. Средства и методы установки являются основным фактором для всех кабельных конструкций.

Изображение 3 – Терминал международного аэропорта Чатрапати MIAL (Мумбаи) Входной фасад – Использование зажимов и натяжного троса (Одна вертикальная опора кабеля) пауки и поддержка натяжного стержня.

Структурное застекленное фасадное архитектурное оборудование
B.1- Залитые швеллеры

Представленные в Европе литые швеллеры являются одним из тех приспособлений, которые могут увеличить скорость монтажа в 2-4 раза и в то же время обеспечить гораздо высокая структурная устойчивость, почему так?
Залитые швеллеры представляют собой катаные швеллеры с обжатыми шпильками, которые залиты в бетонные стены (Изображение 5). Это также может быть цельный литой блок из таких материалов, как нержавеющая сталь класса A4/A2 или углеродистая сталь с покрытием методом горячего цинкования или покрытием Dacromet.
Эта система крепления обеспечивает практичную фиксацию в стенах, перекрытиях, балках и колоннах, которая надежно передает нагрузку на основание здания. Доступны болты с Т-образной головкой и контргайки, обеспечивающие надежное и простое соединение с залитыми швеллерами (Изображение 6). . Использование этой системы применимо в широком диапазоне строительных работ. Залитые каналы сначала крепятся к опалубке в определенных местах. Каналы снабжены наполнителем, чтобы избежать попадания бетона внутрь паза канала.

Наполнитель вынимается после высыхания бетона и выполняется соединение с помощью соответствующих болтов с Т-образной головкой и контргаек в желаемых положениях. 3D-регулировка достигается за счет гибкого дизайна. Использование закладных каналов для соединений дает большие преимущества. Безопасное и надежное навесное оборудование с простым и быстрым временем изготовления позволяет ускорить выполнение строительных работ. Результатом является качественная отделка при меньших затратах. Требование предварительного проектирования и предварительной фиксации в строительстве дает большие преимущества.

B.2 – Система покрытий DACROMET®

DACROMET® – ведущее неорганическое покрытие, обычно применяемое в ветряных турбинах, тяжелых грузовиках, судостроении, сельском хозяйстве, строительном оборудовании и аэрокосмической промышленности. DACROMET® – это покрытие на водной основе, соответствующее требованиям по содержанию летучих органических соединений, состоящее в основном из перекрывающихся чешуек цинка и алюминия в неорганическом связующем.
DACROMET® обычно наносится на металлические детали малого и среднего размера, такие как крепежные детали и штамповки, которые могут быть покрыты в массе методом погружения-отжима «Погружение-отжим» относится к процессу нанесения, при котором продукт помещается в сетчатую корзину, погруженную в воду. в растворе для покрытия, а затем центрифугируют для удаления излишков материала покрытия. За каждым этапом нанесения эмульсии DACROMET® следует 15-минутный цикл отверждения базового покрытия при температуре металла примерно 321°C (610°F). После нанесения герметика, также распылением или погружением, детали подвергаются 15-минутному циклу отверждения при температуре металла детали примерно 177°C (350°F). (Изображение 7).

Типичная толщина покрытия может составлять от 6 до 12 микрон. Толщина покрытия может варьироваться путем последовательного нанесения базового покрытия и путем контроля вязкости эмульсии DACROMET®. Покрытие покрытия этим процессом очень гладкое и однородное. Для проектов, требующих защиты от коррозии, рекомендуется DACROMET®. Герметики DACROMET® обычно выдерживают более 1000 часов воздействия соляного тумана в соответствии с ASTM B117. Стандарты покрытия DACROMET® указаны в ASTM F1136 и F1136M (Изображение 8). 9Стандарты покрытия 0011 DACROMET® указаны в ASTM F1136 и F1136M.

Четырехсторонняя защита от коррозии

1. Барьерная защита: Перекрывающиеся чешуйки цинка и алюминия обеспечивают отличный барьер
2. Гальваническое действие: Цинк защищает сталь от коррозии. Пассивация: Оксиды металлов замедляют коррозионную реакцию цинка и стали
.
3. Самовосстановление: оксиды и карбонаты цинка мигрируют в поврежденный участок для ремонта и восстановления покрытия

Преимущества Dacromet®

• Тонкие: DACROMET® 5-7 микрон и DACROMET® L 7-9 микрон
• Процесс без водородного охрупчивания: Покрытие не требует кислотного травления или гальванического покрытия
• Биметаллический Стойкий к коррозии: Алюминиевая чешуйка устраняет типичную биметаллическую ячейку цинкового покрытия

• Устойчивость к растворителям: Неорганическая природа делает его устойчивым к органическим растворителям
• Термостойкий: сохраняет коррозионную стойкость даже после кратковременного теплового удара
• Проводящий: Концентрация металлических чешуек позволяет пропускать электрический ток
• Стойкость к соляному туману: 1000 часов
• Лучше, чем чистый цинк: защита от коррозии в 3 раза выше, чем у чистого цинка.

Экологичность

• Не содержит токсичных металлов: не содержит никеля, кадмия, свинца, бария и ртути
• На водной основе: не содержит опасных растворителей
• Соответствие VOC: в соответствии с требованиями EPA RACT

(любезно предоставлено – http://www.matenaer.com/Products/Metal-Finishing/DACROMET.htm)

C) Модульные системы перил

Подумайте о балконах в зданиях, остекление и поддерживающая система в равной степени важно. Стандартные нормы рынка позволяют различать виды стекла и узоры. Точно так же для перил важны безопасность, техническое обслуживание и простота установки. У нас бесшовные
системы перил, использующие швеллеры или втулки, системы перил с точечным креплением, использующие полые или пластинчатые балюстрады, и балюстрады балконов, поддерживаемые тросами/стержнями (Изображение 9).

Применительно к балкону многослойное стекло имеет первостепенное значение с промежуточным слоем SENTRY или, по крайней мере, PVB, с минимальной толщиной 12,89 мм (SGP) ИЛИ 13,52 мм (PVB) (с учетом осевых нагрузок), рекомендация согласно на европейском рынке он указан как 17,52 мм. Теперь фурнитура, предназначенная для приема нагрузок, является первичным, а эстетика вторичной, заводская отделка может быть легко разрушена на месте, если будет иметь место какое-либо дальнейшее изготовление (Изображение 10).

Рекомендуется холоднокатаная нержавеющая сталь марки не ниже 304/316/316L/2205, дерево, алюминий с покрытием также рассматриваются в соответствии с требованиями. Говоря об установке, как мы обеспечиваем сохранение заводской отделки на объекте? Доступны системы типа «подключи и работай», полностью модульные и не требующие сварки или шлифовки (Изображение 11).



Установка состоит из 3 простых шагов.

1. Пол и опорная плита/канал должны быть соединены с помощью анкерного болта после сверления отверстий; затем фиксируется несущая конструкция (изображения 12 и 13).
2. Установка стекла. Стекло будет либо встроено (в канал), либо иметь отверстия в нем (точечный фиксированный тип), с помощью шестигранного ключа на внешнем или внутреннем покрытии кронштейнов или зажимов можно затянуть, чтобы зафиксировать стекло. (Изображение 14)
3. Верхняя труба/швеллер крепится либо к балюстраде, либо к стеклу напрямую с помощью заклепок или двусторонних лент соответственно. Концы трубы должны быть закреплены аксессуарами (Рисунок 15).

Стеклянные фасады – впечатляющие и удивительные типы навесных стен для зданий новой эры. Технологии никогда не заканчивались от традиционных способов до самого изысканного стиля. И снова это дает пищу для размышлений читателю: почему бы нам не попробовать лучшую систему, чем предыдущие? Старый путь когда-то был новым, пока не был заменен лучшим. Изменения делают нас такими, какие мы есть. Давайте внесем изменения, чтобы превратить нашу страну в красивое и удобное место для жизни.

Фасады и оконные системы: дверные и оконные системы

опубликовать подробную информацию вверх страницы

Новые тенденции и технологии в архитектурном оборудовании



Новый дизайн или использование материала в одном экземпляре становится обычным явлением после многократного использования с течением времени. Основные морфологии, материалы и процессы, входящие в состав технологии, хорошо протестированы, и их известные рабочие характеристики подтверждены опытом использования. В то же время распространение хорошо заметных структурных стеклянных фасадов в застроенной среде привело к рассеиванию предполагаемого риска среди строительного сообщества и общественности и все более широкому принятию инновационных технологий. В результате среди архитекторов и их клиентов-застройщиков растет интерес к использованию технологии структурного остекления фасадов. Готовится следующий уровень последователей. Технология структурного остекления фасадов готова к значительному потенциальному росту, но барьеры остаются.

Отель Kimpenski, аэропорт Мюнхена

За последние несколько десятилетий требования к инженерным системам во многих отношениях возросли. Нигде эти требования не выше, чем в случае обшивки здания. Архитекторы требуют большего контроля дизайна и более разнообразных эстетических возможностей из доступных вариантов облицовки. В то же время, по мере роста стоимости энергии и стремительного изменения климата в качестве надвигающейся угрозы девелоперы, архитекторы и все чаще государственные и регулирующие органы предписывают улучшить тепловые характеристики фасадов зданий. Конечно, до тех пор, пока индустрия продолжает ограничивать себя общими системами, которые на самом деле ограничены. Тем не менее, есть решения, которые действительно лучше с точки зрения безопасности, устойчивости и экономической эффективности. Некоторые из них будут рассмотрены в этой теме.

Остекление: дверные и оконные системы

При проектировании фасадов жилых зданий в центре города часто возникает конфликт интересов. С одной стороны, жители хотят иметь придомовую открытую территорию, и, учитывая перспективу увеличения спроса и повышения цен за квадратный метр, выполнение этого желания в интересах инвесторов. С другой стороны, консоли и вырезы, сопровождающие балконы и лоджии, нарушают однородный внешний вид фасада и урбанистический характер города. В частности, в последнее время, в связи с ростом популярности жилых высотных зданий, встал вопрос о том, как сделать доступными для жителей просторные открытые пространства, которые также можно использовать при сильном ветре, ненастной погоде или низких температурах.

A) Поворотно-откидные окна

Поворотно-откидное окно создает ощущение простора, так как все профили скрыты от глаз. Основным преимуществом является то, что отверстия ограничены двумя углами и не являются однонаправленными. Если требуемый угол открывания меньше, то можно использовать функцию наклона окна и поворотом ручки изменить это состояние наклона на полностью открытое окно.

B) Подъемно-раздвижные двери Hilton, Индонезия Поворотно-откидные окна

Система подъемно-раздвижных дверей предлагает три существенных преимущества по сравнению с обычными раздвижными дверями. Двери перемещаются на двух многоколесных тележках, спроектированных для обеспечения максимальной поддержки и невероятно плавного движения. Превосходные возможности герметизации включаются, когда дверь находится в запертом положении. Двойные уплотнители сверху, снизу и по бокам фактически становятся более плотными с увеличением размера двери. Подъемно-раздвижные двери поддерживаются порогом и спроектированы так, чтобы противостоять проникновению воздуха и воды лучше, чем другие варианты раздвижных дверей. Несколько функциональных дверных панелей скользят и накладываются друг на друга, открывая удивительно широкие пространства. Функциональные раздвижные панели в сочетании с фиксированными панелями обеспечивают огромное количество возможностей размеров и конфигураций, включая угловые блоки без стойки.

C) Окна с параллельным открыванием

Створка или жалюзи перемещаются наружу и вниз по дуге. В результате преимущества циркуляционной и безопасной функции вентиляции сочетаются с увеличенным вентиляционным сечением в выступающем элементе. Новая система основана на открывающих рычагах из цельной нержавеющей стали, которые заменяют использовавшуюся до сих пор технологию фиксации. Эта система обеспечивает свободный поток воздуха, регулируя температуру.

D) Раздвижные и складные двери

Эта система была разработана для того, чтобы практически любой объект мог скользить или складываться. Зубчатые передачи доступны в виде прямых раздвижных или складных систем или могут использоваться в штабелируемых дверях/окнах, карманных дверях/окнах или в нескольких сгруппированных складных дверях/окнах. Система также может быть использована для шкафов, шкафов, буфетов, межкомнатных дверей и комнатных перегородок (перегородок). Под бытовым оборудованием понимается любая установка, включающая в себя отдельные двери весом до 100 кг. Для использования промышленного оборудования требуется дверь весом более 100 кг. Двери/окна должны опираться на нижние ролики в зависимости от конструкции здания и допустимых нагрузок.

Фасад: Система на тросах Поворотно-откидные окна

Конструктивно трос представляет собой нежесткий элемент, воспринимающий только натяжение и не обладающий жесткостью. Провисающий под собственным весом трос принимает форму контактной сети. Обычно предполагается, что при равномерной нагрузке он принимает параболическую форму. Из этих основных допущений можно вывести уравнения, связывающие провисание, натяжение и изменение длины. Один любопытный аспект анализа заключается в том, что он аналогичен арке в чистом сжатии, и основные уравнения по существу те же. Нагрузки, подвешенные на растяжение, представляют собой альтернативную парадигму строительства. Вместо того, чтобы укладывать конструкцию до тех пор, пока она не достигнет своей вершины, как строят большинство зданий, тросы позволяют подвешивать конструкцию к мачте или арматуре. Другими аспектами проекта, которые следует учитывать, являются защита от коррозии и проверка в процессе эксплуатации, воздействие на конструкцию из-за удаления и замены кабелей в течение срока службы конструкции, вибрации и динамических нагрузок, огнестойкость и фитинги. Некоторые примеры фитингов включают обжимные фитинги и фитинги с раструбами, зажимы, а в случае некоторых стеклянных фасадов с кабельной сеткой с большим успехом использовались специальные стальные отливки.

Почему кабельные системы?

Подумайте о намерении сделать гладкий, но прозрачный фасад, действительно, рамы оснащены точечными фиксированными опорными системами. Вождение такого стремления к роскошному, прозрачному и элегантному внешнему виду является несущей конструкцией и не в последнюю очередь бюджетом, но в какой степени и какой системой? И самое главное, нужно учитывать устойчивость в долгосрочной перспективе. Такие случаи привели к тому, что многие проекты задерживались на долгое время, менялись намерения и происходили внутренние конфликты в отрасли; В результате стремление к развитию технологии больше не связано в основном с экспериментальными структурами. Он был опробован и проверен в значительном разнообразии построек; структурные системы были адаптированы для применения на фасадах; разработаны, протестированы и распространены спецификации и методы; специалисты-практики построили сотни инновационных фасадных конструкций для различных применений; затраты на разработку были покрыты. Инфраструктура поставщиков материалов, производителей и монтажников была создана в ответ на

Shanghai Diamond Building

расширение возможностей проекта. Что касается поддерживающей системы, то отрасль, как правило, следует общим тенденциям. Обычно используются несущие конструкции из труб/балок MS и стеклянных ребер, конечно, с некоторыми ограничениями.

Например, для возведения фасада с использованием системы точечного крепления высотой более 12 метров

1. В случае трубы/балки MS по мере увеличения пролета фасада по вертикали увеличивается диаметр трубы и толщина тем самым подняв затраты до небес.
2. В случае со стеклянным оребрением ширина и толщина стекла увеличиваются одновременно. Так где же прозрачность и гладкость конструкции?

Мы ограничены использованием только кабелей из нержавеющей стали?

Ну, ответ — нет, есть варианты, такие как тросы из оцинкованного железа, стоимость которых составляет всего 50 процентов от стоимости кабеля SS. Эти кабели называются кабелями Galfan со специальным покрытием, называемым эпоксидным грунтом с высоким содержанием цинка.

Знакомство с цинком – 5%-ное покрытие из смеси редкоземельных элементов с алюминием

С постепенным ухудшением загрязнения воздуха коррозия проводов и кабелей становится все более серьезной. Полученные результаты показывают, что большая часть коррозии проводов и кабелей в природе происходит за счет электрохимического процесса, поэтому исследование и поиск новых антикоррозионных покрытий является эффективной мерой предотвращения и торможения электрохимической коррозии металлопродукции. Текущая антикоррозионная технология была значительно развита, и антикоррозийные работы были разработаны с широким разнообразием структуры покрытия, даже со своими особенностями.

Покрытие из сплава Zn-5%Al-AE является наиболее широко представленным в мире покрытием Galfan. Этот вид покрытия, разработанный в начале 80-х годов прошлого века, является новым типом покрытия погружением в расплав, используемым для покрытия стальной проволоки или других изделий из стали. С момента своего появления этот сплав быстро развивался при нанесении покрытий на сталь, от стальных листов, стальных полос и стальных труб до стальной проволоки.
Galfan представляет собой разновидность эвтектического сплава, состоящего из 95% цинка, 5% алюминия и плюс редкоземельного сплава. Патент на эту новую технологию принадлежит Международной организации по исследованию свинца и цинка (ILZRO). Массовая доля эвтектического алюминия составляет 5,2%, а температура плавления 382°С, что даже на 37,5°С ниже, чем у чистого цинка (419).0,5°С).

1. Обладает высокой коррозионной стойкостью, которая в 2-3 раза выше, чем у обычной оцинковки. Независимо от суровых условий, в лаборатории, на открытом воздухе, во влажных условиях и морском климате, коррозионная стойкость покрытия из сплава Zn-5%Al-смешанного редкоземельного элемента превосходит обычное горячее цинкование и гальваническое цинкование.
2. Пластичность и изменчивость покрытия из сплава Zn-5%Al-смешанного редкоземельного элемента чрезвычайно прочны, даже превосходят его защитную стальную основу. По сравнению с обычным покрытием, оно образует не хрупкий промежуточный слой из сплава Fe-Zn, а сплав Fe-AL-Zn, образованный на границе раздела покрытия из сплава Zn-5%Al-смешанного редкоземельного элемента и стальной основы. Сплав Fe-Al-Zn обладает очень хорошей пластичностью и сильной адсорбцией на стальной основе, поэтому он может выдерживать условия процесса деформации намотки, испытаний на изгиб, не беспокоясь о растрескивании и осыпании. 3) Структура Zn-Al в покрытии из сплава Zn-5% Al с редкоземельными элементами обеспечивает превосходную однородность поверхности. По сравнению с другими покрытиями, покрытие из сплава само по себе является отличной подложкой для предварительной адгезии и клеем для мазков, который можно наносить для улучшения коррозии, растрескивания и образования пузырей после мазка. Более того, этот тип покрытия на стальную проволоку, стальную прядь и стальной трос может быть дополнительно покрыт.

Химический состав кабеля с обжатым концом (кабель Galfan)
Содержание химических элементов (%)
С	Си	Мн	Р	С	Кр	Ni	Пн	Медь
≤0,50	≤0,60	≤0,90	≤0,035	≤0,035	≤0,35	≤0,40	≤0,20	≤0,40

Поверхностное покрытие для обжимного конца кабеля: эпоксидная цинконаполненная грунтовка

Эпоксидная цинконаполненная грунтовка Рекомендуется система коррозионной стойкости по следующим причинам: , хорошая адгезия и отличные физико-механические свойства, в то же время обладают хорошей адгезией к отделочной краске, легко высыхают при нормальной температуре, не обесцвечивают отделочную краску.

Частичные царапины и удары покрытия обычно возникают при транспортировке или установке стальных натяжных стержней, требуется частичная подкраска.

Стальная конструкция требует покрытия распылением, когда она построена перед приемочным контролем. Стальной натяжной стержень может распылять покрытие вместе с ними, сохраняя стиль конструкции. Это может избежать потерь производственных затрат из-за повторяющегося покрытия распылением.

Ограждения стоек: светодиодные интегрированные решения для ограждений

В дополнение к поручням балюстрады наконец-то появился метод объединения новейших светодиодных технологий в тонкую линию, ненавязчивый метод, который добавляет стиль, красоту и элегантность вашему дому. Перила на основе светодиодов, обеспечивающие функциональное освещение. Можно указать две интенсивности: стандартный выход и высокий выход. Версия со стандартной светоотдачей обеспечивает уровни яркости, подходящие для наружного применения, а также для темных внутренних помещений с низким уровнем внешней освещенности (например, тематические помещения, театры и жилые районы). Версия с высокой выходной мощностью обеспечивает уровни яркости, применимые к внутренним помещениям, что выше, чем на пути выхода.

• Погодостойкая светодиодная лента с высоким индексом цветопередачи и водонепроницаемым клеем для легкой установки
• Инновационная светорассеивающая линза Feeney
• Принадлежности для подключения и установки
• Постоянное напряжение 24 В пост. тока 35 Вт, 60 Вт или 96 Вт: (доступен дополнительный кабель питания переменного тока)
• Драйвер с регулируемой яркостью постоянного напряжения 24 В пост. тока 40 Вт, 60 Вт или 96 Вт
• Эта диммерная система с дистанционным управлением предназначена для простой работы со светодиодными комплектами и помогает создать идеальный уровень освещения.

Решения для интегрированных светодиодных ограждений

Заключение

В заключение статьи следует отметить, что рынок строительных материалов растет с каждым днем, и в ближайшие годы сектор строительных материалов имеет большой потенциал.
