Способов уложить электропроводку в доме множество, и выбрать, какой подходит именно вам, нужно решить еще до начала строительных работ. Укладка под полом считается самой безопасной. Монтаж делится на несколько этапов, каждый из которых имеет свои особенности.

Подготовка к укладке

Рабочий процесс при прокладке кабеля в полу начинается с создания проекта, затем наступает очередь создания схемы. Этот документ имеет огромное значение, используется в дальнейшем для проведения электропроводки во всем доме, или квартире. Этот этап не стоит выполнять самостоятельно, лучше довериться специалисту, так как от того, насколько грамотно будет составлен проект, зависит безопасность всех, кто находится в помещении.

Сделать чертеж и рассчитать нагрузку на сеть можно самостоятельно, при знании теории сложностей это не составляет.

Основной целью создания чертежа и отметок на нем является точное указание мест установки выключения и розеток. Перед проведением проводки под полом стоит точно понимать, где и какие будут размещены электрические приборы.

Далее необходимо начертить на схеме разводку проводов к точкам подключения. Здесь все зависит от выбранного вами типа, подключения. Смешанный вид является более привлекательным и имеет весомое преимущество – экономичность.

Точки подключения разбивают на несколько групп.

Первая группа заключается в выборе точек подключения для кухни, коридора, а также жилых комнат. Эта группа также совмещает источники третьей и четвертой.
Вторая группа отвечает за освещение в туалете и ванной комнате.
Третья группа обеспечивает электроснабжение в коридоре.
Четвертая группа снабжает электричеством розетки для кухни, электрическую плиту, например.

Данный пример не является ключевым, но его можно брать за пример. Основное правило, которого стоит придерживаться заключается в группировании точек подключения. Мастер старается уменьшить количество используемых материалов и упростить таким образом схему.

Для верхнего освещения используют прокладку во внутренней части перекрытия. Подобные участки отмечают с помощью пунктира.

Тонкости процесса

Важно учитывать запас провода. Ведь при возникновении повреждений всегда должен оставаться определенный запас шнура для дальнейшего соединения.

До момента прокладки электропроводки стоит проверить ее функциональную работу. Короб должен выдерживать вес бетона и не деформироваться.

При бетонировании пола кабели один конец кабеля не должен перекрывать другой. И-за этого толщина стяжек становится больше, это ведет к перерасходу материала.

Плюсы

Стоит отметить, что электропроводка по полу имеет множество положительных сторон. Среди них особое место занимают:

аспект безопасности. Данный вариант монтировки отличается высоким уровнем безопасности, минимизируется риск поражения электрическим током;
простота выполнения. Сложности могут возникнуть на этапе проведения заливки стяжек. Продевают кабель в область гофры, возможно, затем закрепляют в нужной области. После этого потребуется вывод концов к основным источникам электроэнергии;
споры ведутся по поводу экономичности. Владелец сэкономит деньги на приобретении шнура, ведь отпадает необходимость тянуть по периметру всего помещения.

Недостатки

К негативным сторонам относят сложность ремонтной работы при необходимости замены коммуникаций. Если возникнет обрыв цепи, не получится быстро найти источник поломки. Такая ситуация может возникнуть, например, вследствие плохой скрутки проводки. В данной ситуации вы сможете вытащить провод, затем заменить его новым.

Повышенный уровень затрат заключается в покупке гофры. В дальнейшем понадобится ремонт напольного покрытия. Речь идет о разбивании бетонной стяжки. Этот этап необходим, чтобы иметь доступ к поверхности, поврежденной таким путем.

Применение

Целесообразно проложить электропроводку в полу в нескольких ситуациях.

Покупка новой квартиры. Достаточно часто застройщики сдают помещение без ремонта. Это обозначает разведение электропроводки в область гофры по полу. Новым владельцам необходимо залить стяжку. Последующий этап заключается в выводе кабеля для подключения. Шнуры будут надежно спрятаны, не будут портить эстетической картины, целостность стен не будет нарушена.
Если речь идет о проведении монтажных работ в деревянном доме, тогда перед владельцем стоит выбор: ретро-проводка (имеет высокую стоимость) или разводка в каналах (мешает создать нужный интерьер). Выходом станет проведение проводки под полом. Этот вариант поможет скрыть лишние коммуникации, обустроить все уголки помещения.

Основные правила

Стоит учитывать во время проведения монтажных работ определенные рекомендации. Процесс поэтапно выглядит следующим образом:

Несмотря на материал стяжки, провода должны быть защищены гофрой. Не придерживаться этого условия можно. Последствия окажутся не совсем приятными.

Избегайте скруток при прокладке электропроводки по полу. При проведении работы шнуры должны находиться в предназначенном для этого месте. Они выводятся над областью напольного покрытия. Если это условие сложно выполнить, тогда есть альтернативный вариант. Мастера часто делают распределительную коробку в полу с инспекционной крышкой. Обязательно следует отметить этот участок схематическим образом. Таким образом, вы достаточно быстро найдете электрический узел.

Длина должна быть не более 20 м (подразумевается длина одной трассы при проведении монтажных работ от квадратного щитка к области розетки). При большей целесообразно устроить транзитные коробки в полу.

Не стоит создавать два поворота проводов под прямым углом.

Нельзя проводить проводку на лагах. Для этого мастера создают специальные отверстия, через них можно легко пропустить гофру.

Не рекомендуется делать разветвляющую трассу от щитка. Это облегчит дальнейшие замены поврежденных участков.

При прокладке кабеля в полу дерево необходимо предварительно подготовить, обработать должным образом с помощью определенных средств (предотвращающие горение средства).

Придется увеличивать толщину бетонной стяжки в том случае, если вы по неопытности сделаете накладку или же выполните пересечение концов провода. Показатель ее толщины над областью гофры имеет минимальное значение 3 см.

Процесс создания проекта и схем нужно доверить мастеру. Ведь от правильного составления разводки, схематического изображения зависит безопасность всех проживающих в помещении.

Если речь идет о рабочей процедуре, тогда ее можно провести самостоятельным образом. Важно иметь для этого определенные теоретические знания, обладать навыками работы.

Можно выделить как положительные, так и негативные стороны применения данного способа проведения электропроводки под полом. Стоит взвесить их, выбрать для себя наиболее оптимальный вариант.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Монтаж электропроводки в стяжке в квартире и частном доме

Монтаж проводки в стяжке

Монтаж электропроводки в стяжку в последнее время приобретает все большую популярность. Ведь это позволяет избавиться от грязных и трудоемких работ по штроблению стен и снизить расход провода или кабеля.

Кроме того это снизит вероятность случайного повреждения токоведущих частей во время ремонта. Так ли это, как правильно выполняется монтаж проводки в стяжке, и каковы вообще преимущества и недостатки данного метода, мы и обсудим в нашей статье.

Содержание

Правила монтажа проводки в стяжке
- Планирование электрической сети с электропроводкой в стяжке
- Выбор материалов необходимых для монтажа
- Монтаж провода в стяжке
Преимущества и недостатки проводки в стяжке
Вывод

Правила монтажа проводки в стяжке

Дабы не быть голословными, давайте сначала разберем процесс монтажа, правила создания такой электросети и малейшие нюансы, а уже потом будем искать преимущества и недостатки. Сам процесс монтажа состоит из трех этапов: планирование, закупка всех необходимых материалов и непосредственно монтаж.

Планирование электрической сети с электропроводкой в стяжке

Первым и самым важным этапом в любом деле является этап планирования. Монтаж проводки не является исключением поэтому начнем нашу статью именно с него. И самым первым вопросом, с которым мы должны определиться, это схема нашей будущей электрической сети.

Обычная схема электропроводки в квартире	При монтаже проводки по стенам, схема электрической сети выглядит так – групповой провод от автоматического выключателя в квартирном щитке приходит в распределительную коробку в комнате, а уже из этой коробки провода расходятся к каждой отдельной электрической точке. Если сеть освещения и розетки запитаны от разных групповых автоматов, то либо в распределительную коробку приходит два групповых провода, либо организуют отдельную распределительную коробку.
Распределительная коробка у пола	Если выполняется монтаж электропроводки в стяжке пола, то мы можем пойти по тому же пути. Только распределительную коробку нам будет целесообразно установить на высоте 10 – 15 см от будущего уровня пола. Делается это обычно на входе в помещение под выключателем общего освещения комнаты. Согласно ВСН 59 – 88 выключатель общего освещения в комнате должен находится на расстоянии в 15-20 см от входной двери. Причем располагаться он должен со стороны дверной ручки.
На фото схема подключения без распределительной коробки	Распределительную коробку около двери конечно можно скрыть обоями или другим способом, но высока вероятность того, что она будет просматриваться. При этом ее можно случайно повредить. Поэтому достаточно часто применяют схему совершенно без распределительных коробок. Все подключения выполняются в закладных коробках розеток.
Схема последовательного подключения розеток	Давайте на данном способе остановимся более детально. Его суть заключается в том, что групповой провод приходит на ближайшую розетку. От нее он идет ко второй, третьей и если надо четвертой розетке. Причём возможны два варианта, когда от первой розетки запитываются все остальные и когда от первой запитывается вторая, от второй третья и так далее.
Подключение выключателя от розетки	Источники света запитываются по тому же принципу. То есть от розетки к выключателю и от него уже к источнику света.
Распределительная коробка в стяжке	Использовать варианты с установкой распределительной коробки под слоем стяжки мы вам категорически не советуем. Потому как это хоть и самый простой способ, но он совершенно точно приведет к проблемам в будущем.

Выбор материалов необходимых для монтажа

Следующим этапом наша инструкция советует озаботиться приобретением всех необходимых материалов. Именно на данном этапе мы сможем оценить примерную стоимость такого вида монтажа.

Итак, в первую очередь нам необходим провод. Здесь возможны два варианта. Первый вариант — если мы выбрали схему с распределительной коробкой, либо с распределительной коробкой в одной из розеток. В этом случае нам необходим групповой провод с сечением согласно п.7.1.34 ПУЭ не ниже 1,5 мм². В идеале сечение провода должно соответствовать номинальным параметрам группового автомата. Обычно это от 1,5 мм² до 2,5 мм². Или же выбираться по специальным таблицам ПУЭ.

Обратите внимание! Согласно норм ПУЭ с 2001 года в жилых помещениях допускается применять только медный провод. Поэтому вопрос материала провода для электропроводки у вас не должен стоять.

Таблица выбора сечения проводов

Отходящие от распределительной коробки провода могут иметь меньшее сечение, соответствующее номинальной нагрузке аппаратов, которые они питают. Их так же выбирают по тем же таблицам. Вообще, выбору сечений проводов мы посвятили уже не одну статью, поэтому не будем тут сильно вдаваться в подробности.
Если применяется последовательная запитка электрических точек, то есть когда от одной розетки питается вторая, от второй третья и так далее, то сечение провода должно соответствовать нагрузке не только запитываемой точки, но и всех последующих. Поэтому в этом случае сечение провода лучше не изменять и по всей длине делать равным сечению группового провода.
Эти правила действуют и для обычной проводки при монтаже по стенам. По тем же правилам, как и для обычной проводки приобретаем розетки, выключатели и закладные к ним.

Выбираем гофру для электропроводки

Главным отличием является то, что электропроводка в стяжке пола монтируется в гофре. Ее цель защитить провод от механических повреждений и создать условия для быстрой замены провода, в случае его повреждения.
Гофра может быть пластиковая или металлическая, главное здесь немного другое. Дело в том, что гофра различается по нагрузке, которую она способна выдержать. По этому параметру ее разделяют на сверхлегкую, легкую, среднюю, тяжелую и сверхтяжелую. В нашем случае нам необходима гофра тяжелой серии способная выдерживать нагрузку до 1250Н/5 см. В крайнем случае средняя, но мы вам этого не говорили.

Обратите внимание! Монтаж проводки в деревянных домах может осуществляться только с использование металлической трубы, гофры или коробов.
Использование пластика запрещено согласно пожарных норм.

Классификация и расшифровка аббревиатуры гофрированных шлангов

Гибкость гофры, ее температурные показатели для нас не так важны. Поэтому эти параметры можете смело игнорировать. А вот сечение для нас важно. Ведь согласно норм ПУЭ провод в коробе или гофре должен занимать не более 40% его внутреннего пространства. Поэтому если вы собираетесь в одной гофре пропускать несколько проводов, обратите на это внимание, и сечение выбирайте исходя из этого требования.

Монтаж провода в стяжке

Ну, и на последнем этапе давайте рассмотрим непосредственно монтаж. Он не так сложен и вполне может быть выполнен своими руками, но на некоторые нюансы мы должны обратить внимание.

Штробим стены под закладные коробки

Прежде всего штробим стены для установки закладных под розетки, выключатели и проводку к ним.

Ведь данные устройство нельзя расположить вплотную к полу. При этом штроба должна быть такой глубины, чтоб поместился провод в гофре, а слой шпаклевки затем был не меньше 1 см.

Протяжка провода в гофре

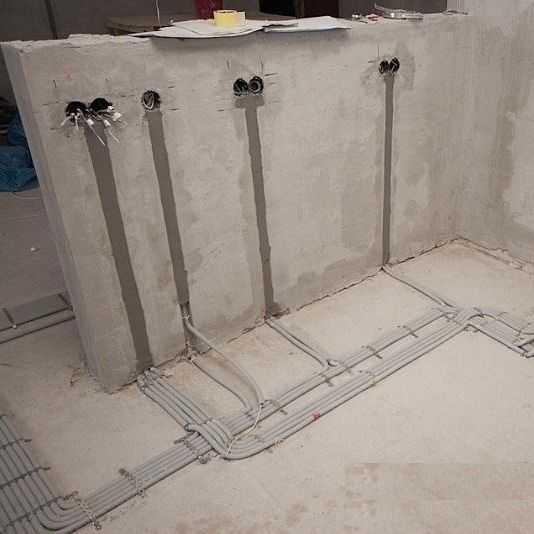

Следующим этапом выполняем укладку гофры. Гофру лучше укладывать с уже протянутыми проводами, хотя это можно сделать и потом. При укладке гофры стараемся исключить их пересечение и избавиться от острых углов. Это позволит вам проще поменять провод в случае необходимости.

Стараемся исключить пересечение гофрированных шлангов

После этого производим подключение всех электрических точек. В обязательном порядке проверяем их работоспособность с подачей напряжения. В идеале, даже включить все электрические точки в работу на денек, и затем просмотреть, нет ли у нас нигде нагревов.

Фиксируем гофру к полу

Если мы использовали пластиковую гофру, то закрепляем ее к полу. Это необходимо на тот случай, если в процессе заливки стяжки она начнет всплывать. С металлической гофрой такого практически не случается, но ее лучше так же закрепить, как на видео.
Ну, и на самом последнем этапе производим непосредственную заливку пола. При этом лучше снять напряжение со всех проводов в данной комнате. Стяжка должна обеспечить не менее чем 3 см слой над гофрой. Проверять работоспособность сети следует лишь после полного высыхания бетона, а это 15 – 30 дней.

Преимущества и недостатки проводки в стяжке

Теперь можно рассмотреть, чем электропроводка в стяжке полов выгодно отличается от других вариантом монтажа электрической сети, и в чем ее недостатки. Начнем наш разговор конечно с преимуществ.

Главным из них является меньшее количество работ по штроблению стен. В зависимости от расположения электрических точек объем работ снижается на 50 – 70%. Но совсем без штробления обойтись не удастся, да еще и штробы должны быть более глубокими.

Монтаж электропроводки в стяжке намного проще чем под потолком

Следующий явный плюс — это упрощение самого процесса монтажа электропроводки. Ведь большинство соединений вы выполняете в удобном положении, а не с задранными вверх руками, которые постоянно затекают.
Еще одним преимуществом можно назвать большую ремонтопригодность такой проводки. Так как она выполняется в гофре, то заменить провод становится значительно проще. Проводка же по стенам обычно выполняется непосредственно, что практически исключает возможность замены провода без долбления стен.

Электропроводка под полом в деревянных домах

Ну, а теперь минусы. Первый и самый большой из них это цена. Ведь гофра далеко не такой уж дешевый материал, а ее количество для всей квартиры будет измеряться десятками если не сотнями метров.

Единственное исключение в этом плане составляют деревянные дома. Дело в том, что согласно норм ПУЭ монтаж в таких домах должен осуществляться только в металлической гофре. В связи с этим для таких строений данный минус можно смело отбросить.

Обратите внимание! Во влажных помещениях использовать металлическую гофру запрещено. К таким помещениям в квартире относятся ванная комната и санузел. Поэтому здесь следует использовать только пластиковую гофру. В деревянных домах так же используют пластиковую гофру с подкладкой под нее несгораемых материалов.

Еще одним весомым минусом может стать более сложная электрическая схема. Если вы с электрикой на «ты», то это может и не проблема, но если поиском места повреждения займутся не профессионалы, то схема может их сильно затруднить.

Соблюдайте правила монтажа дабы не было растрескивания стяжки в дальнейшем

Последний недостаток состоит в том, что при монтаже проводки в стяжке технология более требовательна к соблюдению правил. Ведь при выборе более мягкой гофры или при нанесении недостаточного покрытия из бетона вполне возможно образование пустот, продавливание и дальнейшее разрушение стяжки.
Кроме того, нельзя забывать, что пользоваться созданной электросетью вы сможете не сразу, а лишь после полного высыхания бетона. Что во время строительных работ может стать серьезным недостатком.

Заземление металлической гофры

Что касается вопросов безопасности, то здесь можно смело отметить полный паритет обычной скрытой проводки и проводки в стяжке. В некоторых случаях безопасна одна, но можно привести случаи, когда безопаснее другой вид прокладки. Но это только при условии заземления металлической гофры, труб или коробов, чего и требуют нормы ПУЭ. При использовании пластиковых изделий безопасность у проводки, проложенной по стенам выше.

Вывод

Монтаж электропроводки в стяжку пола интересный вариант, который в определенных условиях может быть отличным решением. В первую очередь это касается монтажа скрытой проводки в деревянных домах. Но назвать его лучшим выбором для каждого типа помещений достаточно сложно, и прежде чем принимать такое решение мы советуем вам взвесить все за и против.

Электрические кабели в стяжке? | Форумы DIYnot

Тибойджим

16 фев 2021

Очень часто кабели прокладывают в круглых ударопрочных кабелепроводах в стяжках. Трубопровод обычно крепится к стяжке пола с помощью оцинкованных седел без распорной планки. В идеале кабелепровод должен иметь ручные изгибы на стенах и заканчиваться на аксессуарах с помощью адаптера с внутренней резьбой.

Некоторые фирмы выпускают оцинкованные трубы для полов, но нормативные акты специально не требуют этого, приведенные выше правила довольно расплывчаты. Правило, следующее за приведенным выше, относится к подвесным балочным перекрытиям и требует глубины 50 мм или заземленного стального кабелепровода, но оно вообще не относится к сплошным перекрытиям, а только к балочным перекрытиям.

Правило 522.6.4: «Электропроводка, заглубленная в пол, должна быть достаточно защищена, чтобы предотвратить повреждение, вызванное использованием пола по назначению».
Очень часто кабели прокладывают в круглых ударопрочных кабелепроводах в стяжках. Трубопровод обычно крепится к стяжке пола с помощью оцинкованных седел без распорной планки. В идеале кабелепровод должен иметь ручные изгибы на стенах и заканчиваться на аксессуарах с помощью адаптера с внутренней резьбой. Некоторые фирмы используют оцинкованные трубы для полов, но нормативные акты специально не требуют этого, приведенные выше правила довольно расплывчаты. Правило, следующее за приведенным выше, относится к подвесным балочным перекрытиям и требует глубины 50 мм или заземленного стального кабелепровода, но оно вообще не относится к сплошным перекрытиям, а только к балочным перекрытиям.

При возведении пристроек довольно часто первый монтаж проводки проходит по бетонной плите пола до того, как изоляция опустится и будет экранирована. Досадная неприятность, когда электрики кладут кабель по диагонали — значит, приходится резать изоляцию.

Когда я строил оранжереи, я заставил наших электриков прокладывать кабели плотно к стенам — они использовали пластиковый копекс, который протягивали к розеткам. Затем мы уложили 50 слоев целетекса, не доходя до копекса, а затем еще один слой поверх.

Мы занимаемся переделкой пола и плинтуса в мастерскую/гараж. В прошлом году наш строитель выполнил основную часть этой работы, полностью утеплив помещение, включая гидроизоляцию пола и покрытие стяжкой. Электрические розетки также были установлены в двух местах через кабель в стяжке.

Сегодня наш плотник (не связанный со строителем) начал устанавливать плинтус в этой комнате, однако он позвонил ранее, чтобы сказать, что просверлил электрический кабель, который привел к срабатыванию УЗО. Судя по всему, кабель утоплен в стяжку без кабелепровода, и поэтому не было предупреждений о сверлении его.

Преобразование уже было одобрено советом и, следовательно, электриком, и у нас есть все сертификаты, поэтому мой вопрос заключается в том, является ли прокладка кабелей непосредственно в бетоне а) законной и б) если их нужно выкапывать, ответственность за строителя или нет. Очевидно, что это не лучшая практика, но я не понимаю, каков правовой статус.

… поэтому мой вопрос заключается в том, является ли прокладка кабелей непосредственно в бетоне а) законной и б) если их нужно выкапывать, это ответственность строителя или нет. Очевидно, что это не лучшая практика, но я не понимаю, каков правовой статус.

Как вы сказали (и обнаружили), это не очень умная практика. В Положении 522.8.7 действующих Правил электропроводки говорится: «Система электропроводки, заглубленная в пол, должна быть достаточно защищена, чтобы предотвратить повреждение, вызванное использованием пола по назначению». Я вижу, что ведутся дискуссии / споры о том, считается ли сверление отверстий в полу частью «целевого использования»!

Что касается ответственности, я полагаю, что ответственность за ремонт возлагается только на строителя, который его сделал, если то, что он сделал, не соответствовало нормативам, так что все, вероятно, зависит от мнения людей по поводу вышеизложенного.

Нет никаких причин, по которым кабель нельзя прокладывать прямо в стяжке, но его следует прокладывать в безопасных зонах; по низу стены не является безопасной зоной, так как плотник может просверлить ее при установке плинтусов. ..

Нет никаких причин, по которым кабель нельзя прокладывать прямо в стяжке, но его следует прокладывать в безопасных зонах; по низу стены не является безопасной зоной, так как плотник может просверлить ее при установке плинтусов…

Возможно. Полагаю, я также совершил ошибку, «предполагая», поскольку предположил, что «плотник просверлил вниз в кабель» подразумевает сверление в полу. Я никогда не замечал никаких безопасных зон, определенных для полов, но у меня никогда не было причин их искать, так как у меня никогда не было кабелей, проложенных в полах, так что, возможно, они существуют.

. .. поэтому мой вопрос заключается в том, является ли прокладка кабелей непосредственно в бетоне а) законной и б) если их нужно выкапывать, это ответственность строителя или нет. Очевидно, что это не лучшая практика, но я не понимаю, каков правовой статус.
Как вы сказали (и обнаружили), это не очень умная практика. В Положении 522.8.7 действующих Правил электропроводки говорится: «Система электропроводки, заглубленная в пол, должна быть достаточно защищена, чтобы предотвратить повреждение, вызванное использованием пола по назначению». Я вижу, что ведутся дискуссии / споры о том, считается ли сверление отверстий в полу частью «целевого использования»!
Что касается ответственности, я полагаю, что ремонт будет возложен только на строителя, который его сделал, если то, что он сделал, не соответствует правилам — так что все, вероятно, зависит от мнения людей по поводу вышеизложенного.

Возможно. Полагаю, я также совершил ошибку, «предполагая», поскольку предположил, что «плотник просверлил вниз в кабель» подразумевает сверление в полу. Я никогда не замечал никаких безопасных зон, определенных для полов, но у меня никогда не было причин их искать, так как у меня никогда не было кабелей, проложенных в полах, так что, возможно, они существуют.

Чтобы прояснить вопрос, обсуждаемый мной и Стиллпом, сверлил ли он кабель в полу или в стене, и, если последнее, имелось ли какое-либо приспособление (например, розетка) над точкой сверления, которое могло бы создать «безопасная зона» в стене?

Насколько я понимаю, кабель был в стяжке, так что он, должно быть, просверливал его. Это все, что мне нужно делать на данный момент. Я знаю, что кабель шел от одной розетки к другой под полом, так что, вероятно, он находился прямо под розеткой. Я узнаю больше через пару часов, когда буду дома и увижу это из первых рук.

Достаточно честно. Если бы сверление проводилось в стене и в пределах «безопасной зоны», созданной вертикально расположенной наверху розеткой, то, как я уже сказал, я думаю, что все (включая любое последующее вырывание полов) пришлось бы плотнику для сверления без уход в безопасную зону, которая, как он должен был понимать, могла содержать кабели. Однако, если бы он просверлил пол, я думаю, что все это, вероятно, во многом зависит от дебатов по поводу интерпретации 522.8.7 — и, независимо от этих дебатов, вероятно, дело не в плотнике (либо в строителе, который закопал кабель, или «некого винить»).

Оказывается, кабель был поврежден в полу туалета по другую сторону стены, а не в основной комнате. Это связь от кольцевой магистрали на кухне к преобразованию мастерской. (Туалет и прилегающий коридор являются неотъемлемой частью преобразования). Похоже, плотник просверливал отверстия, чтобы вставить коробку, и он прошел сквозь нее. Есть временное решение, так что у него есть силы закончить работу.

Теперь, чтобы избежать опасной ситуации в случае утечки (что вполне вероятно в какой-то момент именно в этом месте), раствор должен быть на 100% водонепроницаемым. Как вы думаете, на каком разумном решении я должен настаивать? Существуют ли какие-либо правила (или разумная интерпретация) относительно проводки под полом к туалету?

Вы можете откопать немного кабеля с обоих концов, отрезать поврежденный кусок и установить две распределительные коробки с коротким отрезком кабеля посередине.
Распределительные коробки будут помещены в бокс. Необслуживаемые распределительные коробки, так как похоже, что они будут недоступны.
