Онлайн калькулятор расчета потерь напряжения в электрическом кабеле.

Длина линии (м) / Материал кабеля:		МедьАлюминий
Сечение кабеля (мм²):	0,5 мм²0,75 мм²1,0 мм²1,5 мм²2,5 мм²4,0 мм²6,0 мм²10,0 мм²16,0 мм²25,0 мм²35,0 мм²50,0 мм²70,0 мм²95,0 мм²120 мм²
Мощность нагрузки (Вт) или ток (А):
Напряжение сети (В):		Мощность	1 фаза
Коэффициент мощности (cosφ):		Ток	3 фазы
Температура кабеля (°C):
Потери напряжения (В / %)
Сопротивление провода (ом)
Реактивная мощность (ВАр)
Напряжение на нагрузке (В)

людей нашли эту статью полезной. А Вы?

Калькулятор онлайн расчета необходимого сечения кабеля и учёт потерь

• Как воспользоваться калькулятором онлайн?
•  Расчет потери мощности в кабеле по школьной формуле
• Зачем нужно делать расчет потерь напряжения в кабеле?
• Пути снижения потерь мощности в кабеле
• Таблица по расчету сечения провода по мощности
• Видео по правильному выбору сечения провода и типичные ошибки

Как правильно и точно сделать расчет сечения кабеля по потере напряжения? Очень часто при проектировании сетей электроснабжения требуется грамотный расчет потерь в кабеле. Точный результат важен для выбора материала с необходимой площадью сечения жилы. Если кабель выбран неправильно, это повлечет за собой множественные материальные затраты, ведь система быстро выйдет из строя и перестанет функционировать. Благодаря сайтам помощникам, где имеется уже готовая программа для расчета сечения кабеля и потери на нем, сделать это можно легко и оперативно.

Как воспользоваться калькулятором онлайн?

В готовую таблицу нужно ввести данные согласно выбранному материалу кабеля, мощность нагрузки системы, напряжение сети, температуру кабеля и способ его прокладки. После нажать кнопку «вычислить» и получить готовый результат.
Такой расчет потерь напряжения в линии можно смело применять в работе, если не учитывать сопротивление кабельной линии при определенных условиях:

1. Указывая коэффициент мощности косинус фи равен единице.
2. Линии сети постоянного тока.
3. Сеть переменного тока с частотой 50 Гц выполненная проводниками с сечениями до 25.0–95.0.

Полученные результаты необходимо использовать согласно каждому индивидуальному случаю, учитывая все погрешности кабельно-проводниковой продукции.

Обязательно заполняйте все значения!

Длина линии (м) / Материал кабеля:			МедьАлюминий
Мощность нагрузки (Вт) или ток (А):
Напряжение сети (В):		Мощность	1 фаза
Коэффициент мощности (cosφ):		Ток	3 фазы
Допустимые потери напряжения (%):
Температура кабеля (°C):
Способ прокладки кабеля:	Открытая проводкаДва одножильных в трубеТри одножильных в трубеЧетыре одножильных в трубеОдин двухжильный в трубеОдин трёхжильный в трубеГр. прокладка в коробах, 1-4 кабеляГр. прокладка в коробах, 5-6 кабелейГр. прокладка в коробах, 7-9 кабелейГр. прокладка в коробах, 10-11 кабелейГр. прокладка в коробах, 12-14 кабелейГр. прокладка в коробах, 15-18 кабелей
Сечение кабеля не менее (мм²)
Плотность тока (А/мм²)
Сопротивление провода (ом)
Напряжение на нагрузке (В)
Потери напряжения (В / %)

 Расчет потери мощности в кабеле по школьной формуле

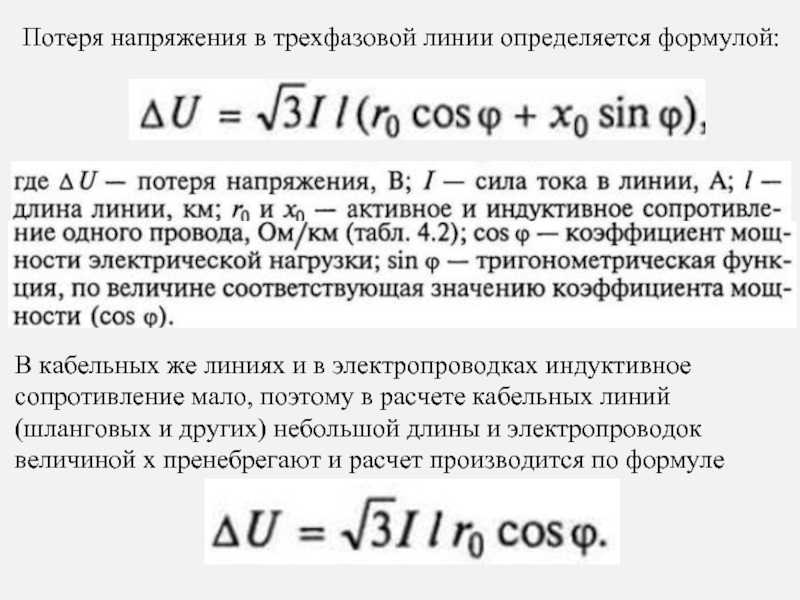

Получить нужные данные можно следующим образом, используя для подсчетов такую комбинацию показателей: ΔU=I·RL (потери напряжения в линии = ток потребления*сопротивление кабеля).

Зачем нужно делать расчет потерь напряжения в кабеле?

Излишне рассеивание энергии в кабеле может повлечь за собой существенные потери электроэнергии, сильному нагреву кабеля и повреждению изоляции. Это опасно для жизни людей и животных. При существенной длине линии это скажется на расходах за свет, что также неблагоприятно отразиться на материальном состоянии владельца помещения.



Помимо этого неконтролируемые потери напряжения в кабеле могут стать причиной выхода из строя многих электроприборов, а также полного их уничтожения. Очень часто жильцы используют сечения кабелей меньше чем нужно (с целью экономии),  что вскоре вызывает короткое замыкание. А будущие затраты на замену или ремонт электропроводки не окупают кошельки «экономных» пользователей. Вот почему так важно правильно подобрать нужное сечение кабелей прокладываемых проводов. Любой электромонтаж в жилом доместоит начинать только после тщательного расчета потерь в кабеле. Важно помнить, электричество — не дает второго шанса, а потому все нужно делать изначально правильно и качественно.

Пути снижения потерь мощности в кабеле

Потери можно снизить несколькими способами:

• увеличением площади сечения кабеля;
• уменьшением длины материала;
• снижением нагрузки.

Часто с последними двумя пунктами сложнее, а потому приходится это делать за счет увеличения площади сечения жилы электро–кабеля. Это поможет снизить сопротивление. Такой вариант имеет несколько затратных моментов. Во–первых, стоимость использования такого материала для многокилометровых систем очень ощутима, а потому необходимо выбирать кабель правильного сечения, дабы снизить порог потери мощности в кабеле.

Онлайн–расчет потерь напряжения позволяет сделать это за несколько секунд, с учетом всех дополнительных характеристик. Для тех, кто желает перепроверить результат вручную, существует физико–математическая формула расчета потерь напряжения в кабеле. Безусловно, это прекрасные помощники для каждого проектировщика электросетями.

Таблица по расчету сечения провода по мощности

Сечение кабеля, мм2	Открытая проводка						Прокладка в каналах
	Медная			Алюминиевая			Медная			Алюминиевая
	Ток	Мощность, кВт		Ток	Мощность, кВт		Ток	Мощность, кВт		Ток	Мощность, кВт
	А	220В	380В	А	220В	380В	А	220В	380В	А	220В	380В
0,5	11	2,4	–	–	–		–	–	–	–	–	–
0,75	15	3,3	–	–	–		–	–	–	–	–	–
1,0	17	3,7	6,4	–	–		14	3,0	5,3	–	–	–
1,5	23	5,0	8,7	–	–		15	3,3	5,7	–	–	–
2,0	26	5,7	9,8	21	4,6	7,9	19	4,1	7,2	14,0	3,0	5,3
2,5	30	6,6	11,0	24	5,2	9,1	21	4,6	7,9	16,0	3,5	6,0
4,0	41	9,0	15,0	32	7,0	12,0	27	5,9	10,0	21,0	4,6	7,9
6,0	50	11,0	19,0	39	8,5	14,0	34	7,4	12,0	26,0	5,7	9,8
10,0	80	17,0	30,0	60	13,0	22,0	50	11,0	19,0	38,0	8,3	14,0
16,0	100	22,0	38,0	75	16,0	28,0	80	17,0	30,0	55,0	12,0	20,0
25,0	140	30,0	53,0	105	23,0	39,0	100	22,0	38,0	65,0	14,0	24,0
35,0	170	37,0	64,0	130	28,0	49,0	135	29,0	51,0	75,0	16,0	28,0
