Самонесущий изолированный провод для воздушных линий

Построение различных энергонесущих линий, прокладывающихся воздушным путем, требует надежных и долговечных материалов, способных обеспечить качественную передачу электроэнергии и безопасность. Кабельно-проводниковая продукция для ВЛ может быть разных типов: из меди, алюминия, стали, с разными типами изоляции и т.д. Однако наибольшей популярностью в данной сфере пользуются самонесущие изолированные провода, специально разработанные для воздушных линий передачи электроэнергии.

Производимые компанией «ВКЗ Волга-Дон-Кабель» различные алюминиевые провода и кабели отличаются высоким уровнем надежности, качества, поскольку изготавливаются с использованием ведущих российских и зарубежных технологий на лучшем современном оборудовании. Самонесущий изолированный провод для воздушных линий электропередач по доступной цене – это реальность с Волгодонским кабельным заводом. Вся продукция проходит поэтапные испытания, проходит сертификацию, что гарантирует ее соответствие международным стандартам качества, безопасности.

Расшифровка маркировки и особенности СИП

Область применения самонесущего изолированного кабеля – устройство магистральных линий электропередач и ответвлений от них. Аббревиатура расшифровывается следующим образом:

С – самонесущий;
И – присутствие изолирующего слоя для жил, проводящих ток;
П – провод.

Цифры, присутствующие после аббревиатуры указывают на тип конструкции, количество токонесущих жил и их сечение в мм². Самонесущий изолированный провод насчитывает 5 основных разновидностей, отличающихся между собой конструкционными параметрами (СИП 1, Сип 2, СИП 3, СИП 4, СИП 5). В конце обозначений может стоять одна буква, которая указывает на дополнительные особенности эксплуатации и характеристики. Литера А сообщает о том, что нулевая жила изолирована, Н – что токопроводящие жилы изготовлены из алюминиевого сплава, Т – что слой изоляции выдерживает повышенный нагрев.

Конструкция и технические особенности

Конструкционно СИП является мультижильным проводным изделием. В зависимости от типа, провода отличаются наличием либо отсутствием несущего элемента и нулевого провода, особенностями, количеством проводников и видами изоляции. Прежде чем заказать СИП, необходимо определиться с подходящей под задачи строительства разновидностью.

Самонесущий изолированный кабель обладает следующими техническими характеристиками:

количество жил (1 – 4 шт.);
сечение в зависимости от типа от 16 мм² до 240 мм²;
температура эксплуатации (нормальная рабочая температура) от -60 ⁰С до +50 ⁰С;
класс напряжения: первый тип до 1 кВ, второй тип – до 35 кВ;
допустимый нагрев в аварийном режиме работы (не должен превышать 8 часов годовой нагрузки) от +70 ⁰С до +90 ⁰С.

Срок эксплуатации до 40 лет. Провод выдерживает механические нагрузки. Для проведения работ на линиях не нужно обесточивать их полностью, т.к. СИП изолирован диэлектрической оболочкой.

Некачественные кабельно-проводниковые материалы могут иметь не соответствующие стандартам параметры и привести при установке к неприятностям. Вся продукция кабельного завода «Волга-Дон-Кабель» соответствует требованиям ГОСТа и международным стандартам.

Самонесущий изолированный провод для воздушных линий электропередач от Волгодонского кабельного завода можно заказать и купить по низкой цене. Мы являемся непосредственным производителем, поэтому предлагаем очень лояльную стоимость для каждого вида продукции. Для постоянных клиентов существует программа бонусов и скидок.

Провода самонесущие изолированные и защищенные для воздушных линий электропередачи СИП-2, СИП-3, СИП-4

СИП-2 — 0,6/1кВ, СИП-3-20 кВ, СИП-4 — 0,6/1кВ
ТУ 27.32.13-028-37041459-2019 ГОСТ 31946-2012,

Description

ОБЛАСТЬ ПРИМЕНЕНИЯ

Провода применяются для воздушных линий передач на напряжение до 0,6/1 кВ включительно и провода защищённые для воздушных линий электропередачи на номинальное напряжение 35 кВ (для сетей на напряжение 10,15 и 20, 35 кВ) номинальной частотой 50 Гц.

Климатическое исполнение проводов — В, категории размещения — 1,2 и 3 по ГОСТ 15150.

КОНСТРУКЦИЯ

Жилы фазные — алюминиевые, круглой формы, многопроволочные уплотненные.

Несущая нулевая жила и токопроводящая жила защищенных проводов — из алюминиевого сплава, круглой формы, скручена из круглых проволок, уплотненная.

Изоляция — выполняется из светостабилизированного сшитого полиэтилена черного цвета.

Изолированные основные и вспомогательные жилы скручены вокруг нулевой несущей жилы (провод марки СИП-2).

Изолированные жилы проводов без нулевой несущей жилы скручены между собой (провод марки СИП-4).

Провода марки СИП-2 с нулевой несущей жилой могут изготавливаться с 1 или 2 жилами освещения сечением 16мм², 25мм², 35мм

Провод по электрическим и механическим параметрам соответствует требованиям ГОСТ 31946

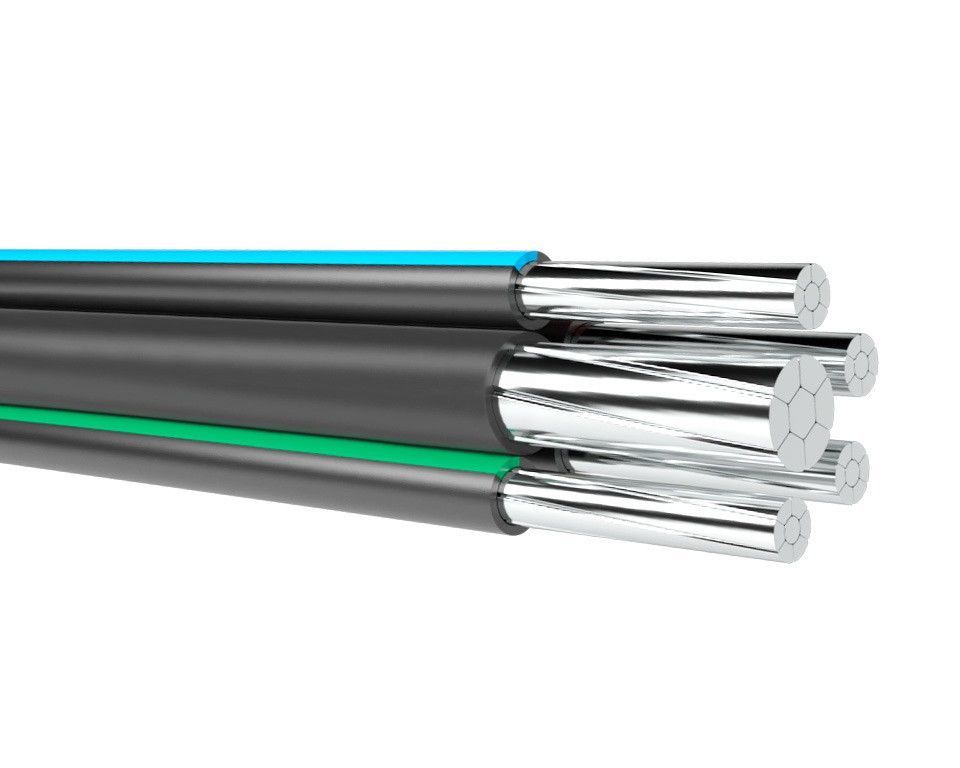

СИП-2
1. Нулевая несущая жила, скрученная из алюминиевого сплава, изолированная
2. Алюминиевая многопроволочная жила сечением 16-95мм² — 7 проволок, 120-150мм² — 19 проволок.
3. Изоляция из светостабилизированного сшитого полиэтилена.

СИП-3
1. Токопроводящая жила из проволок из алюминиевого сплава (сечением 35-150мм²)
2. Изоляция из светостабилизированного сшитого полиэтилена

СИП-4
1. Алюминиевая токопроводящая жила сечением 16-150 мм²
2. Изоляция из светостабилизированного сшитого полиэтилена

Особенности конструкции: Все токопроводящие жилы (фазные и нулевая) выполнены из алюминия и имеют равное сечение, число жил в кабеле 2, 3, 4. Кабели могут быть изготовлены с одной или двумя дополнительными жилами освещения.

Марки проводов
Характеристики
Номенклатура

Марки проводов
Характеристики
Номенклатура

Марки проводов

МАРКИ ПРОВОДОВ, ИХ НАИМЕНОВАНИЕ И УСЛОВИЯ ЭКСПЛУАТАЦИИ

Марка провода	Конструкция провода	Преимущественная область применения
СИП-2	Провод самонесущий с алюминиевыми жилами, с изоляцией из светоста-билизированного сшитого полиэтилена, с нулевой несущей жилой из алюминиевого сплава, изолированной светостаби-лизированным сшитым полиэтиленом	Для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ в атмосфере воздуха типов II и III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песком
СИП-3	Провод защищеный с токопроводящей жилой из алюми-ниевого сплава, с защитной изоляцией из светостабилизи-рованного сшитого полиэти-лена	Для ВЛ на номинальное напряжение 10-35 кВ в атмосфере воздуха типов II и III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков
СИП-4	Провод самонесущий изолированный без несущего элемента, с алюминиевыми токопроводящими жилами, с изоляцией из светостабилизированного сшитого полиэтилена	Для ответвлений от ВЛ к вводу и для прокладки по стенам зданий и инженерных сооружений в атмосфере воздуха типов II и III по ГОСТ 15150-69

Характеристики

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

Характеристика	Значение
Номинальное напряжение для проводов — СИП-2, СИП-4 — СИП-3	0,6/1 кВ 20кВ
Температура окружающей среды при эксплуатации провода	От -60ºС до +50 ºС
Минимальная температура прокладки провода без предварительного подогрева	-20 ºС
Предельно длительная допустимая рабочая температура жил	90 ºС
Предельно допустимая температура нагрева жил провода в аварийном режиме (или режиме перегрузки)	130 ºС
Максимальная температура нагрева жил при коротком замыкании	250 ºС
Минимально допустимый радиус изгиба при прокладке	10 диаметров провода
Срок службы, не менее	40 лет
Гарантийный срок эксплуатации провода	5 лет
Срок хранения провода	На открытых площадках – не более 2 лет. Под навесом — не более5лет. В закрытых помещениях – не более 10 лет.

Номенклатура

Число и номинальное сечение фазных и нулевой несущей жил, шт. × мм²	Расчетный наружный диаметр провода, мм	Расчетная масса 1 км провода, кг
СИП-2-0,6/1 кВ
1х16+1х25 1х16+1х25+1х16 1х16+1х25+2х16 1х16+1х25+1х25 1х16+1х25+2х25 1х16+1х25+1х35 1х16+1х25+2х35 2х16+1х25 2х16+1х25+1х16 2х16+1х25+2х16 2х16+1х25+1х25 2х16+1х25+2х25 2х16+1х25+1х35 2х16+1х25+2х35 3х16+1х25 3х16+1х25+1х16 3х16+1х25+2х16 3х16+1х25+1х25 3х16+1х25+2х25 3х16+1х25+1х35 3х16+1х25+2х35 3х16+1х35 3х16+1х35+1х16 3х16+1х35+2х16 3х16+1х35+1х25 3х16+1х35+2х25 3х16+1х35+1х35 3х16+1х35+2х35 3х16+1х54,6 3х16+1х54,6+1х16 3х16+1х54,6+2х16 3х16+1х54,6+1х25 3х16+1х54,6+2х25 3х16+1х54,6+1х35 3х16+1х54,6+2х35 4х16+1х25 4х16+1х25+1х16 4х16+1х25+2х16 4х16+1х25+1х25 4х16+1х25+2х25 4х16+1х25+1х35 4х16+1х25+2х35 1х25+1х25 1х25+1х25+1х16 1х25+1х25+2х16 1х25+1х25+1х25 1х25+1х25+2х25 1х25+1х25+1х35 1х25+1х25+2х35 1х25+1х35 1х25+1х35+1х16 1х25+1х35+2х16 1х25+1х35+1х25 1х25+1х35+2х25 1х25+1х35+1х35 1х25+1х35+2х35 3х25+1х25 3х25+1х25+1х16 3х25+1х25+2х16 3х25+1х25+1х25 3х25+1х25+2х25 3х25+1х25+1х35 3х25+1х25+2х35 3х25+1х35 3х25+1х35+1х16 3х25+1х35+2х16 3х25+1х351х25 3х25+1х35+2х25 3х25+1х35+1х35 3х25+1х35+2х35 3х25+1х50 3х25+1х50+1х16 3х25+1х50+2х16 3х25+1х50+1х25 3х25+1х50+2х25 3х25+1х50+1х35 3х25+1х50+2х35 3х25+1х54,6 3х25+1х54,6+1х16 3х25+1х54,6+2х16 3х25+1х54,6+1х25 3х25+1х54,6+2х25 3х25+1х54,6+1х35 3х25+1х54,6+2х35 4х25+1х35 4х25+1х35+1х16 4х25+1х35+2х16 4х25+1х35+1х25 4х25+1х35+2х25 4х25+1х35+1х35 4х25+1х35+2х35 4х25+1х54,6 4х25+1х54,6+1х16 4х25+1х54,6+2х16 4х25+1х54,6+1х25 4х25+1х54,6+2х25 4х25+1х54,6+1х35 4х25+1х54,6+2х35 3х35+1х35 3х35+1х35+1х16 3х35+1х35+2х16 3х35+1х35+1х25 3х35+1х35+2х25 3х35+1х35+1х35 3х35+1х35+2х35 3х35+1х50 3х35+1х50+1х16 3х35+1х50+2х16 3х35+1х50+1х25 3х35+1х50+2х25 3х35+1х50+1х35 3х35+1х50+2х35 3х35+1х54,6 3х35+1х54,6+1х16 3х35+1х54,6+2х16 3х35+1х54,6+1х25 3х35+1х54,6+2х25 3х35+1х54,6+1х35 3х35+1х54,6+2х35 3х35+1х70 3х35+1х70+1х16 3х35+1х70+2х16 3х35+1х70+1х25 3х35+1х70+2х25 3х35+1х70+1х35 3х35+1х70+2х35 3х50+1х50 3х50+1х50+1х16 3х50+1х50+2х16 3х50+1х50+1х25 3х50+1х50+2х25 3х50+1х50+1х35 3х50+1х50+2х35 3х50+1х54,6 3х50+1х54,6+1х16 3х50+1х54,6+2х16 3х50+1х54,6+1х25 3х50+1х54,6+2х25 3х50+1х54,6+1х35 3х50+1х54,6+2х35 3х50+1х70 3х50+1х70+1х16 3х50+1х70+2х16 3х50+1х70+1х25 3х50+1х70+2х25 3х50+1х70+1х35 3х50+1х70+2х35 3х50+1х95 3х50+1х95+1х16 3х50+1х95+2х16 3х50+1х95+1х25 3х50+1х95+2х25 3х50+1х95+1х35 3х50+1х95+2х35 3х70+1х54,6 3х70+1х54,6+1х16 3х70+1х54,6+2х16 3х70+1х54,6+1х25 3х70+1х54,6+2х25 3х70+1х54,6+1х35 3х70+1х54,6+2х35 3х70+1х70 3х70+1х70+1х16 3х70+1х70+2х16 3х70+1х70+1х25 3х70+1х70+2х25 3х70+1х70+1х35 3х70+1х70+2х35 3х70+1х95 3х70+1х95+1х16 3х70+1х95+2х16 3х70+1х95+1х25 3х70+1х95+2х25 3х70+1х95+1х35 3х70+1х95+2х35 3х95+1х70 3х95+1х70+1х16 3х95+1х70+2х16 3х95+1х70+1х25 3х95+1х70+2х25 3х95+1х70+1х35 3х95+1х70+2х35 3х95+1х95 3х95+1х95+1х16 3х95+1х95+2х16 3х95+1х95+1х25 3х95+1х95+2х25 3х95+1х95+1х35 3х95+1х95+2х35 3х95+1х120 3х95+1х120+1х16 3х95+1х120+2х16 3х95+1х120+1х25 3х95+1х120+2х25 3х95+1х120+1х35 3х95+1х120+2х35 3х120+1х95 3х120+1х95+1х16 3х120+1х95+2х16 3х120+1х95+1х25 3х120+1х95+2х25 3х120+1х95+1х35 3х120+1х95+2х35 3х120+1х120 3х120+1х120+1х16 3х120+1х120+2х16 3х120+1х120+1х25 3х120+1х120+2х25 3х120+1х120+1х35 3х120+1х120+2х35 3х150+1х95 3х150+1х95+1х16 3х150+1х95+2х16 3х150+1х95+1х25 3х150+1х95+2х25 3х150+1х95+1х35 3х150+1х95+2х35 3х150+1х120 3х150+1х120+1х16 3х150+1х120+2х16 3х150+1х120+1х25 3х150+1х120+2х25 3х150+1х120+1х35 3х150+1х120+2х35	15 16 18 17 19 18 20 16 18 20 18 21 19 22 18 20 22 20 23 21 24 18 20 22 21 23 21 25 20 22 24 22 25 23 26 20 22 22 22 23 23 24 17 17 18 18 20 18 21 18 18 19 19 21 19 22 20 22 24 22 25 23 26 21 22 24 23 25 23 26 22 23 25 24 26 24 27 22 24 26 24 27 25 28 23 25 24 25 25 26 26 24 26 25 27 26 27 27 22 24 26 25 27 25 28 23 25 27 25 28 26 29 24 25 27 26 28 27 29 25 26 27 26 29 27 30 26 28 29 28 30 29 31 27 28 30 29 31 29 32 28 29 30 29 31 30 32 29 29 31 30 32 31 33 30 31 32 32 34 32 35 31 32 33 32 34 33 35 32 32 34 33 35 34 36 34 34 35 35 36 35 37 35 35 36 36 37 36 38 36 36 37 36 38 37 39 37 37 38 38 39 38 40 38 38 38 38 39 39 41 40 40 41 41 42 41 43 41 41 41 41 42 42 43	161 226 290 250 339 279 397 226 290 355 315 404 344 462 290 355 420 379 468 408 526 320 385 450 409 498 438 556 395 460 525 484 573 513 631 355 420 485 445 533 473 591 185 250 315 267 349 303 421 215 279 344 304 393 333 451 363 428 493 452 541 481 599 393 457 522 482 571 511 529 437 502 567 526 615 555 673 468 532 597 557 646 586 704 482 546 611 571 660 600 718 557 621 686 646 735 675 793 480 544 609 569 658 598 716 524 589 654 613 702 642 760 555 619 684 644 733 673 791 594 659 723 683 772 712 830 654 719 783 743 832 772 890 684 749 814 773 862 802 920 723 788 853 812 901 841 959 791 855 920 880 969 909 1027 883 948 1013 972 1061 1001 1119 923 987 1052 1012 1101 1041 1159 990 1055 1119 1079 1168 1108 1226 1147 1212 1277 1236 1325 1265 1383 1214 1279 1344 1303 1392 1332 1450 1287 1352 1416 1376 1465 1405 1523 1426 1491 1555 1515 1604 1544 1662 1498 1563 1628 1587 1676 1616 1734 1714 1779 1844 1803 1892 1832 1950 1787 1852 1916 1876 1965 1905 2023
СИП-3-20 кВ
1х35 1х50 1х70 1х95 1х120 1х150	11 13 14 16 17 19	159 195 263 336 430 524
СИП-4-0,6/1 кВ
2х16 2х25 2х35 2х50 2х70 2х95 2х120 2х150 3х16 3х25 3х35 3х50 3х70 3х95 3х120 3х150 4х16 4х25 4х35 4х50 4х70 4х95 4х120 4х150	14 17 19 22 26 29 31 35 15 18 20 24 28 31 34 38 17 20 22 26 31 35 38 43	135 183 241 328 460 610 751 944 200 272 359 489 688 913 1124 1413 264 361 477 650 916 1215 1497 1882

Волоконно-оптические кабели ADSS в воздушных линиях электропередачи и явление короны — OFIL

Твиттер Линкедин YouTube

США 1. 888.950.5557 | CN 86.1580.215.4221

КОНТАКТ

Многие электроэнергетические компании прокладывают оптоволоконные кабели на своих высоковольтных линиях для удовлетворения собственных потребностей в области внутренней связи и получения дополнительных доходов за счет сдачи в аренду избыточных мощностей поставщикам телекоммуникационных сетей. Электроэнергетические компании используют волоконно-оптические кабели для обеспечения линии связи между соседними подстанциями или между подстанциями и их диспетчерскими пунктами. Однако ADSS оказались проблемой всей отрасли, когда износ поверхности привел к их выходу из строя. Исследования выявили механизмы отказа. Были опубликованы рекомендуемые методы, основанные на геометрии и уровнях напряжения. Коммунальным предприятиям следует пересмотреть эти рекомендации, поскольку они могут помочь им оптимизировать расположение натяжек для различных конфигураций опор и линий электропередач.

Волоконная оптика может предложить уникальное решение для постоянно растущего спроса на полосу пропускания благодаря своей исключительно высокой пропускной способности для передачи данных и устойчивости к электромагнитным помехам. Однако интеграция оптоволоконных кабелей в высоковольтные коридоры сопряжена с некоторыми техническими проблемами и проблемами безопасности, связанными с коронным разрядом и дуговым разрядом. При неправильной прокладке волоконно-оптических кабелей ADSS на высоковольтных линиях передачи неожиданные сбои могут разрушить эти высокоскоростные и емкие каналы связи.

Волоконно-оптический кабель ADSS
Оптическое волокно представляет собой тонкий, длинный, прозрачный материал (стекло или пластик), который распространяет световые волны для передачи информации.
Преимущества:
Световые сигналы имеют низкое энергопотребление, передают сигналы на большие расстояния без усиления
Широкая полоса пропускания — большой объем данных
Простота установки — небольшие размеры и малый вес
Отсутствие эффекта электромагнитных помех (электромагнитных помех)
Подходит для цифровых сигналов
Имеют устойчивость к радиочастотным помехам
Многие волокна могут быть объединены в один кабель для большей пропускной способности
Кабели могут быть смонтированы на существующей сетке
Недостатки:
Типы кабелей
В продаже имеются три типа волоконно-оптических кабелей для прокладки в высоковольтных линиях:
Оптический заземляющий провод (OPGW) — это кабель, заключенный в заземляющий провод. Применяются в линиях электропередачи на заземляющих проводах с заложенным внутрь оптоволоконным кабелем. Однако, поскольку большинство линий электропередачи ВН и СН не имеют грозозащитных грозозащитных тросов, они используются нечасто. Кроме того, OPGW является дорогим кабелем, его установка требует длительных отключений.
Намотка вокруг фазного провода или заземляющего провода (WRAP) представляет собой спиральный кабель, намотанный на существующие воздушные заземляющие проводники или, в некоторых случаях, фазные проводники. Намотка ВОЛС на фазные проводники ВН или СН невозможна из-за того, что диаметр проводника, как правило, слишком мал и имеет недостаточную механическую прочность для ветровой нагрузки, кроме того, монтаж горячей линии очень сложен
Полностью диэлектрический самонесущий кабель (ADSS) наиболее часто используемый кабель. ADSS является самонесущим, не имеет металлических компонентов и может быть установлен на линии без отключения. ADSS имеет несколько волоконно-оптических каналов на кабель. Они имеют 2 семейства конструкций: двойная оболочка с максимальным количеством одиночных волокон 576 для пролетов до 6000 футов или одинарная оболочка с максимальным количеством одиночных волокон 144 для более коротких пролетов.

УСТАНОВКА АДСС
ADSS устанавливается на расстоянии от 3 до 6 м (от 10 до 20 футов) ниже фазных проводов. Сборки заземленных стержней брони поддерживают оптоволоконный кабель на каждой несущей конструкции. Коммунальные службы сообщают о сбоях ADSS, установленных на их линиях высокого напряжения. Сильное электрическое поле на линиях электропередачи создает непрерывный коронный разряд на концах несущих стержней брони. Этот разряд приводит к порче кабеля. В загрязненной среде искрение в сухом поясе приводит к порче кабеля, когда туман или роса время от времени смачивают кабель. Ожидаемый срок службы АДСС на линиях электропередач зависит от следующих факторов:
Electrical
Corona effect
Dry-Band arcing
Space potential effect
Mechanical
Span length and sag
Tension on cables
Environmental
Wind velocity и эоловой вибрации
Состав оболочки для защиты от УФ-излучения (УФ от солнца)
Загрязнение и температура

Все диэлектрические самонесущие (ADSS) волоконно-оптические кабели расположены в сильных электрических полях. Их оболочка может подвергаться дуговому разряду и коронному разряду, особенно в сильно загрязненных районах с небольшим количеством осадков, где на кабеле регулярно выпадают осадки с высокой проводимостью, и он редко очищается естественной дождевой водой. очищается естественной дождевой водой.
Коронный разряд или электрическая дуга в сухом состоянии пробивают оболочку кабеля, что приводит к проникновению воды, что приводит к разрушению арамидной нити и обнажению трубок из ПБТ, содержащих оптические волокна. В более тяжелых случаях резкое снижение механической прочности может даже привести к падению кабеля.
Коронный эффект
Коронный разряд ожидается в местах с локальными сильными электрическими полями, вызванными острыми кромками, например, на концах бронестержневых сборок проводников линий электропередачи. Узлы броневых стержней крепятся к конструкциям ЛЭП, опорным тросам, обеспечивают механическую прочность, защищая их от изгиба, а также заземляют тросы. В зависимости от расположения кабеля по отношению к высоковольтным проводникам напряжение проводника и загрязнение поверхности кабеля могут вызвать протекание тока по кабелю. Это приводит к коронному разряду, микроискрению и сухому дуговому разряду, особенно вблизи башни, где электронное поле является максимальным. Локальные процессы частичного разряда связаны с излучением УФ и образованием озона и других кислот, реагентов, вызывающих эрозию оцинкованных проводников и оболочки АДСС.
Сухая дуга
Несмотря на то, что кабели ADSS не проводят электрический ток, загрязнения, которые накапливаются на их внешней оболочке, могут сделать их проводящими. При неравномерном смачивании слоя загрязнения он становится полупроводящим. Большинство случаев отказа ADSS произошло в сильно загрязненных районах или в прибрежных районах. Ветер с моря наносит капли соленой воды на поверхность оптоволоконного кабеля, покрывая кабель тонким слоем соли. Туман или роса смачивают слой загрязнения и образуют проводящий слой на поверхности кабеля. Емкостная связь между фазными проводами и оптоволоконным кабелем индуцирует ток вдоль влажного слоя загрязнения. Это течение высушивает слой и образует небольшие сухие полосы. Сухая лента прерывает ток и генерирует высокое напряжение на ленте. Это напряжение создает дуги. Нагревательный эффект дуги увеличивает длину сухого пояса, что останавливает дугообразование. Однако конденсат и переносимая ветром морская вода смачивают кабель и вновь вызывают искрение. Дугообразование в сухих зонах — это периодическое явление, которое возникает, когда кабель одновременно мокрый и загрязненный.
Чем выше загрязнение и влажность, тем выше наведенный ток, поэтому в субтропических районах сухое дуговое дугообразование, а также коронный разряд особенно вредны из-за специфических климатических условий: восьми-девятимесячный засушливый период сменяется более короткий дождливый период зимой. Слой загрязнения поверхности кабеля после сухого периода становится твердым и липким, особенно толстым в областях, близких к зажимам, что создает серьезную проблему коронного разряда.
Коммунальные предприятия должны искать процедуры испытаний для оценки оптоволоконных кабелей ADSS, установленных на воздушных линиях электропередач. Такие организации, как IEEE, WAPA, EPRI, BPA, Университет штата Вашингтон и другие, продолжают изучение этого вопроса.
Ссылка:
[1] «Волоконно-оптические кабели в воздушных коридорах электропередачи: обзорный отчет о состоянии дел. Ускоренный проект побеждает жару», TR-108959, ноябрь 1997 г. Beats The Heat by George G. Karady, M. Tuominen and D. Torgerson», Transmission & Distribution World, 1 декабря 2000 г.
[3] «Кабели ADSS, выявление проблем и их решение» Феликс Г. Кайданов, IEC, 1 октября 2002 г. http://www.tdworld.com/mag/power_adss_cables_recognizing/index.html
[4] «Оценка износа волоконно-оптических кабелей ADSS из-за коронного разряда», итоговый отчет по проекту, Джордж Г. Каради, Джонни Мадрид, публикация PSerc 02-17, май 2002 г.
