До какой температуры может нагреться саморегулирующийся кабель?

В данное время для обогрева технологических объектов (трубопроводов, резервуаров, бункеров) на промышленных предприятиях широко используются  кабельные системы электрообогрева. В системах обогрева используются нагревательные кабели постоянного сопротивления и мощности (резистивные) и кабели переменного сопротивления (саморегулирующиеся) кабели.



В данной стать более детально рассмотрим саморегулирующиеся нагревательные кабели. Они являются наиболее быстроразвивающимися и популярными источниками тепловой энергии.



Корректная работа систем электрообогрева промышленных объектов в общей инфраструктуре предприятия очень важна. От правильной и бесперебойной работы обогрева зависит функционирование всего предприятия в целом.



Задачи, которые возможно решить с помощью электрообогрева очень разнообразы. Наиболее часто встречающиеся: защита от замерзания продукта, поддержание технологической температуры с целью уменьшения вязкости вещества, препятствования кристаллизации, повышение температуры продукта за определенное время (разогрев).



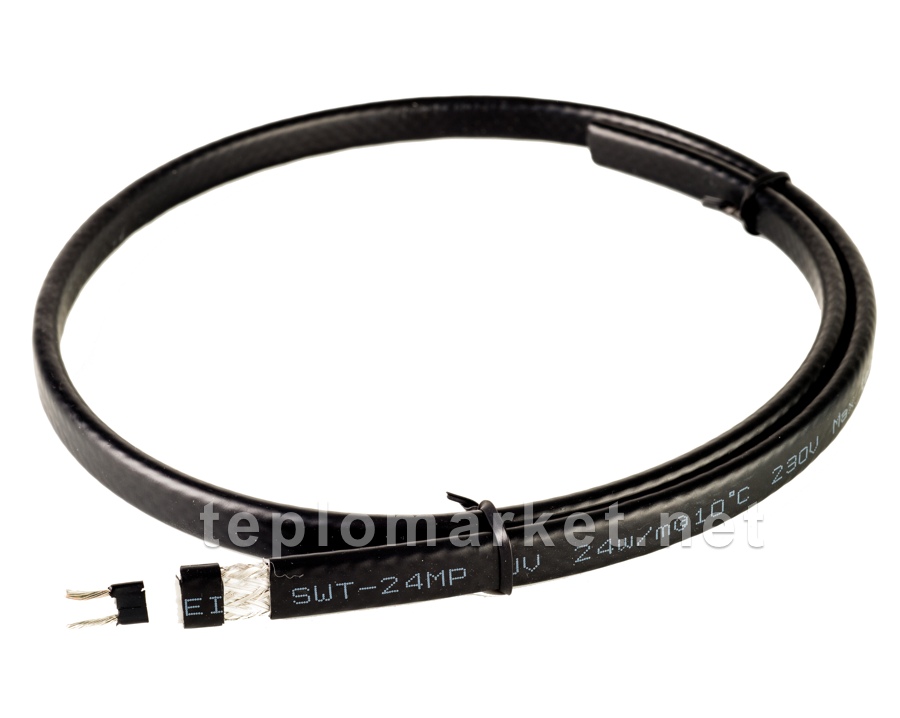

Особенности конструкции саморегулирующихся греющих кабелей



Важнейшим шагом в развитии систем электрообогрева стало изобретение и запуск в производство нагревательных кабелей на основании эффекта саморегуляции. Это изобретение было сделано в ходе изучения свойств проводящих угленаполненных пластмасс.

Саморегулирующиеся кабели наиболее часто изготавливаются овальной формы и имеют стандартную конструкцию: две токопроводящие жилы, покрытые слоем полупроводящего, наполненного углеродом полимера , так называемой матрицей. Сверху матрица покрывается электрической изоляцией, экранирующей оплеткой и защитной оболочкой.





Полупроводящую матрицу можно изобразить в виде очень большого числа сопротивлений, которые подключены к параллельно проводящим жилам. При подаче напряжения на токопроводящие жилы в полупроводящей матрице возникает ток, вызывающий выделение тепла. За счет выделения тепла материал матрицы расширяется и контактные связи между отдельными частицами углерода нарушаются.

Сопротивление матрицы растет и ток уменьшается. Через некоторое время ток и температура стабилизируются. Сопротивление матрицы, приведенное к одному метру кабеля, обычно составляет несколько сот Ом.





До какой температуры может нагреться саморегулирующийся нагревательный кабель?



Саморегулирующийся нагревательный кабель разделяют на три группы:



Низкотемпературные нагревательные кабели

Среднетемпературные нагревательные кабели

Высокотемпературные нагревательные кабели

Температура, до которой может нагреться кабель во включенном состоянии

+65°С

+80°С

+120°С

Температура, которую выдерживает кабель в выключенном состоянии

+80°С

+100°С

+210°С

Марка кабеля

ELSR-N-AO/BO/

BOT

ELSR-LS-AO/BO

ELSR-W-AO/BO

ELSR-H-BOT



Саморегулирующийся нагревательный кабель никогда не выйдет из строя из-за перегрева, поскольку функция саморегулирования остановит нагревание кабеля при повышении температуры окружающего пространства.

Как проверить греющий кабель. Какой кабель лучше?

Чтобы оценить качество саморегулирующегося греющего кабеля необходимо изучить паспорт с заявленными характеристиками, сертификат электро- и пожаробезопасности, а также его основные внешние и рабочие свойства.

Большинство производителей заявляет общие характеристики мощности, максимальной рабочей температуры, а также срок службы. Данные параметры не являются стандартизированной величиной, то есть не проходят проверку при сертификации. Сертификат подтверждает безопасность работы нагревательного кабеля при соблюдении соответствующих условий эксплуатации.

Таким образом, рабочие характеристики кабеля, заявленные в каталогах производителя, можно проверить лишь опытным путем. Некоторые исследования довольно просты, и дают общее представление о качестве кабеля.

Более сложные испытания проводятся в специализированных лаборатория, с соблюдением условий и технологии измерения исследуемых параметров.

В приведенном примере исследуются характеристики саморегулирующегося нагревательного кабеля трех разных производителей. Кабель без оплетки, линейной мощностью 16 Вт/м, применяемый для обогрева бытовых трубопроводов под теплоизоляцией.

Состав и строение саморегулирующегося кабеля

Рабочие характеристики греющего кабеля напрямую зависят от:

  • Строения нагревательного кабеля (количество оболочек, их толщина, диаметр токоведущих жил).
  • Качества материалов, применяемых в оболочках, саморегулирующейся матрице и токоведущих жилах.
  • Технологии изготовления (плотность прилегания оболочек, наличие воздушных пузырьков в составе полимера).

Для соблюдения технологии исследования взято 3 отрезка греющего кабеля длиной 1м.

Для сравнения внешняя и внутренняя оболочки отделены от саморегулирующейся матрицы. Исследуются механические свойства – внешний вид, жесткость, плотность прилегания, а также измеряется толщина каждого элемента.

Параметр нагревательного кабеля Описание Образец №1 Образец №2 Образец №3
Толщина наружной оболочки, мм Измерение осуществлялось микрометром 0.75 0.95 0.85
Толщина внутренней оболочки, мм Измерение осуществлялось микрометром 0.51 —
0.5
Диаметр скрученной токоведущей жилы, мм Измерение осуществлялось микрометром 1. 3 1.15 1.35
Количество и диаметр токоведущих жил, мм Измерение осуществлялось микрометром 19 жил по 0.24мм 19 жил по 0.23мм 7 жил по 0.49мм

Гибкость оболочек обуславливает соблюдение минимального радиуса изгиба кабеля. Отсутствие воздушных пузырей на сгибе, умеренная упругость кабеля говорит о соблюдении технологии изготовления и равномерности толщины оболочки. Эти характеристики влияют на удобство монтажа кабеля и стойкость оболочек к внешним воздействиям. В данном исследовании Образцы №1 и №3 полностью соответствуют требованиям к механическим свойствам греющего кабеля. Образец №2 имеет более жесткую внешнюю оболочку, что делает кабель менее гибким – это усложняет монтаж на мелких деталях трубопровода.

В процессе исследования Образца №2 не удалось отделить внутреннюю оболочку от матрицы (Рисунок 1). Это значительно затрудняет зачистку токоведущих жил в процессе монтажа, увеличивая срок работ. Кроме того, при зачистке велика вероятность их повреждения.

Также на внутренней стороне внешней оболочке Образца №2 обнаружены следы спекания. Вероятнее всего была нарушена технология производства кабеля, а именно – превышена температура (Рисунок 2).

Диаметр токоведущей жилы греющего кабеля определяет максимальную длину секции греющего кабеля.

Большая максимальная длина греющей части кабельной секции позволяет:

  • Уменьшить количество соединений в системе обогрева, что во-первых, экономит время монтажа, а во-вторых, повышает надежность системы.
  • Экономит количество соединительных элементов.
  • Уменьшает длины силовых кабелей.

В данном исследовании максимальная длина секции Образца №3 соответствует каталожному значению, указанному производителем и значительно превышает данный параметр Образцов №1 и №2.

Параметр нагревательного кабеля Описание Образец №1 Образец №2 Образец №3
Сечение токоведущей жилы, мм2 Вычислено по формуле S=N*3. 14*d*d/4, где N — количество жил, d — диаметр жилы 0.86 0.79
1.31
Максимальная длина нагревательной секции в зависимости от сечения токоведущей жилы Определяется допустимый длительный ток с учетом поправочного коэффициента на нагрев жилы от матрицы (К=0.61) в зависимости от сечения токоведущей жилы по ПУЭ.* 101 93 135

Для сечения 1.32мм2 принято 16А*0.61=9.76А, сечения 0.86мм2 принято 12А*0.61=7.32А, для сечения 0.79мм2 принято 11А*0.61=6.71А. Далее вычисляется по формуле L=U*Iдоп/Pуд, где L-длина секции, U=220В — напряжение сети, Iдоп — допустимый длительный ток, Pуд=16Вт/м — удельная мощность кабеля.

Таким образом, система обогрева выполненная на базе Образца №3 будет экономически более выгодной при всех прочих равных условиях.

Мощность греющего кабеля и стартовые токи напрямую зависят от сопротивления токоведущей жилы. При тестировании сопротивление и пусковой ток измеряется при комнатной температуре и при температуре кабеля -15°С. Чем ниже коэффициент стартового тока, тем меньше возрастает мощность греющего кабеля (от номинальной) при включении системы.

Меньший коэффициент стартового тока:

  • Экономия энергии при запуске системы
  • Дольше срок службы греющего кабеля (меньшее воздействие на полупроводниковую матрицу)
  • Меньший номинал пускозащитной аппаратуры (ниже её стоимость)
  • Меньшее сечение силовых кабелей
  • Выше надежность системы

Так как пусковой ток связан с площадью сечения токоведущей жилы, самый низкий СТ показал Образец №3.

Параметр нагревательного кабеля Описание Образец №1 Образец №2 Образец №3
Сопротивление в «холодном» состоянии при температуре окружающей среды, Ом Измерение осуществлялось мультиметром при температуре Токр=24С 1570 1350 2360
Пусковой ток при температуре окружающей среды, А Измерение осуществлялось многофункциональным измерителем мощности при температуре Токр=24С 0. 226 0.283 0.136
Пусковая мощность при температуре окружающей среды, Вт Вычислено по формуле Pст=U*Iст, где Pст — пусковая мощность, U=220В — напряжение сети, Iст — пусковой ток 49.72 62.26 29.9
Сопротивление в «холодном» состоянии при температуре Т=-15С, Ом Образец помещен в морозильную камеру на время не менее 4 часов. Температура морозильной камеры Т=-15С. Измерение осуществлялось мультиметром сразу после изъятия из морозильной камеры 917 840 1000
Пусковой ток при температуре Т=-15С, А Образец помещен в морозильную камеру на время не менее 4 часов. Температура морозильной камеры Т=-15С. Измерение осуществлялось многофункциональным измерителем мощности сразу после замера сопротивления 0. 318 0.366 0.227
Пусковая мощность при температуре Т=-15С, Вт Вычислено по формуле Pст=U*Iст, где Pст — пусковая мощность, U=220В — напряжение сети, Iст — пусковой ток 69.9 80.5 49.9
Номинальный ток в установившемся режиме, А Измерение осуществлялось многофункциональным измерителем мощности при температуре Токр=24С спустя 15 минут после включения кабеля 0.073 0.088 0.039

Соответственно при понижении температуры пусковая мощность возрастает. Подробную таблицу зависимостей мощности греющего кабеля от температуры окружающей среды, вы можете найти в следующем разделе.

Температура нагрева саморегулирующегося кабеля, применяемого для обогрева трубопроводов под теплоизоляцией и соответствующего низкотемпературному классу Т6 по нормам не должна превышать 65°С. Это необходимо для безопасной эксплуатации кабеля под теплоизоляцией, имеющей низкую температуру плавления, а также при обогреве пластиковых трубопроводов.

При тестировании (комнатная температура) Образец №1 показал нагрев до 61°С. Следовательно, при более низкой температуре окружающей среды под теплоизоляцией этот показатель будет гораздо выше. Образец №2 при тестировании нагрелся до 55°С. Это не критическая температура, но она находится на границе класса. Образец №3 показал температуру нагрева 43°С, что соответствует каталожному значению, а также температурному классу Т6.

Параметр нагревательного кабеля Описание Образец №1 Образец №2 Образец №3
Максимальная температура нагрева кабеля в установившемся режиме, С Измерение осуществлялось пирометром в нескольких точках. В протоколе указано максимальное значение из всех измеренных 55 61 43

Несоблюдение температурного режима ведет не только к перерасходу электроэнергии, но и к возможным повреждениям трубопровода и теплоизоляции, а также выхода системы из строя.

Таким образом, можно заключить, что при внешней схожести образцов кабеля и заявленных производителем характеристиках, качество и производственные особенности саморегулирующихся лент различны. Проведенное тестирование полностью прошел только один Образец №3. Для того, чтобы убедиться в качестве приобретаемого кабеля, необходимо не только оценивать сопроводительную документацию, но и запрашивать результаты тестирований, проводимых производителями, зафиксированные в протоколах испытаний.

Проверил: Евгений Щипунов

Главный инженер ООО «СКО Альфа-проджект»

Греющий кабель с гарантией производителя

Саморегулирующийся кабель SAMREG 16-2
  • Линейная мощность: 16 Вт/м.п.
  • Назначение: трубопровод
  • Страна производства: Южная Корея
  • Экран: без экрана
  • Тип: саморегулирующийся
  • Вид: низкотемпературный

Цена производителя

Саморегулирующийся кабель SAMREG 24-2CR
  • Линейная мощность: 24 Вт/м. п.
  • Назначение: трубопровод / резервуар
  • Страна производства: Южная Корея
  • Экран: оплетка из луженой медной проволоки
  • Тип: саморегулирующийся
  • Вид: низкотемпературный

Цена производителя

Саморегулирующийся кабель SRG30-2CR-UV
  • Линейная мощность: 30 Вт/м. п.
  • Назначение: кровля / трубопровод / резервуар
  • Страна производства: Южная корея
  • Тип: саморегулирующийся
  • Вид: низкотемпературный
  • Применение: без взрывозащиты

Оптовый прайс

Вам также помогут статьи

Обратиться к производителю

  • Оптовые поставки теплого пола и греющего кабеля
  • Проектирование систем электрообогрева

Спасибо, наш менеджер свяжется с вами в ближайшее время

Заполните обязательные поля

Расчеты будут отправлены на Ваш e-mail, внимательно проверьте данные при отправке.

Применение греющего кабеля

Устройство и принцип работы саморегулирующегося греющего кабеля

Саморегулирующийся кабель — это усовершенствованный вариант электрического греющего кабеля.

Впервые саморегулируемый нагревательный кабель был разработан специалистами американской компании Raychem Corporation. Выпуск этого кабеля принес компании всемирную известность, поскольку его свойства были сразу оценены там, где необходимо защитить от замерзания используемое оборудование или поддерживать неизменной температуру какого-либо объекта.

В настоящее время саморегулируемый греющий кабель выпускается многими известными мировыми производителями электротехнической продукции, в том числе и российскими предприятиями.

Греющий саморегулируемый кабель широко применяется в различных отраслях промышленности, в строительстве, в жилищно-коммунальной сфере и в быту. Такая востребованность изделия обусловлена его уникальными свойствами, а свойства эти определены его конструктивными особенностями и принципом действия.

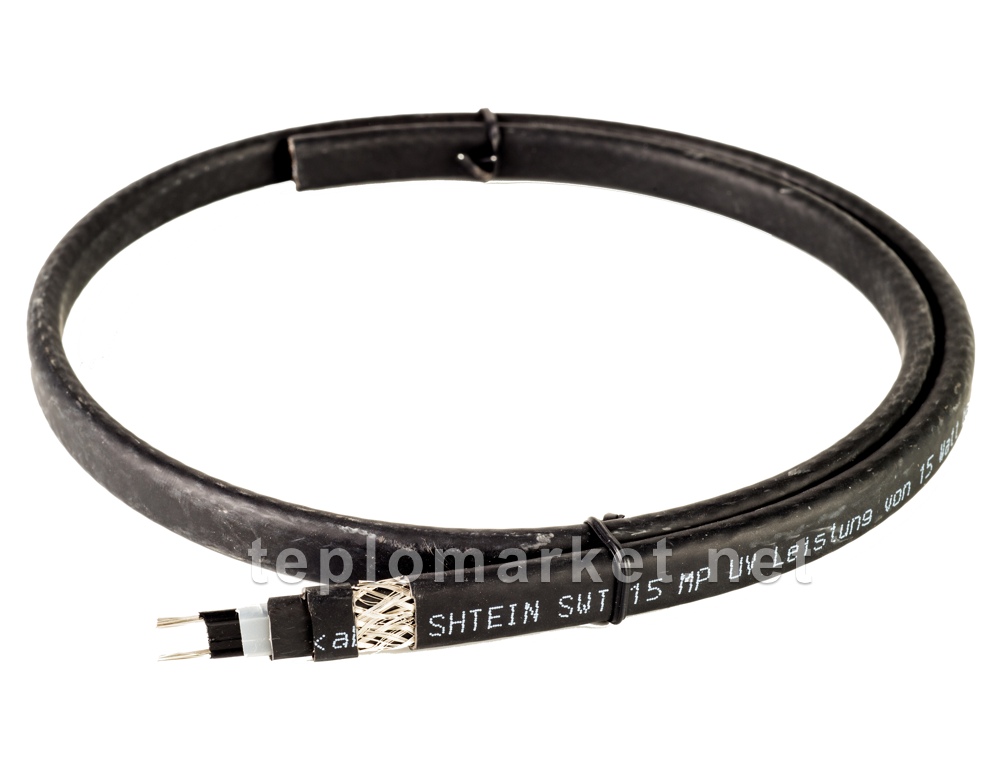

Устройство

Конструктивно греющий кабель саморегулирующего типа сложнее резистивного кабеля постоянной мощности. Он содержит полимерную матрицу, которая изменяет сопротивление под действием внешней меняющейся температуры, в результате чего изменяется количество выделяемой тепловой энергии.

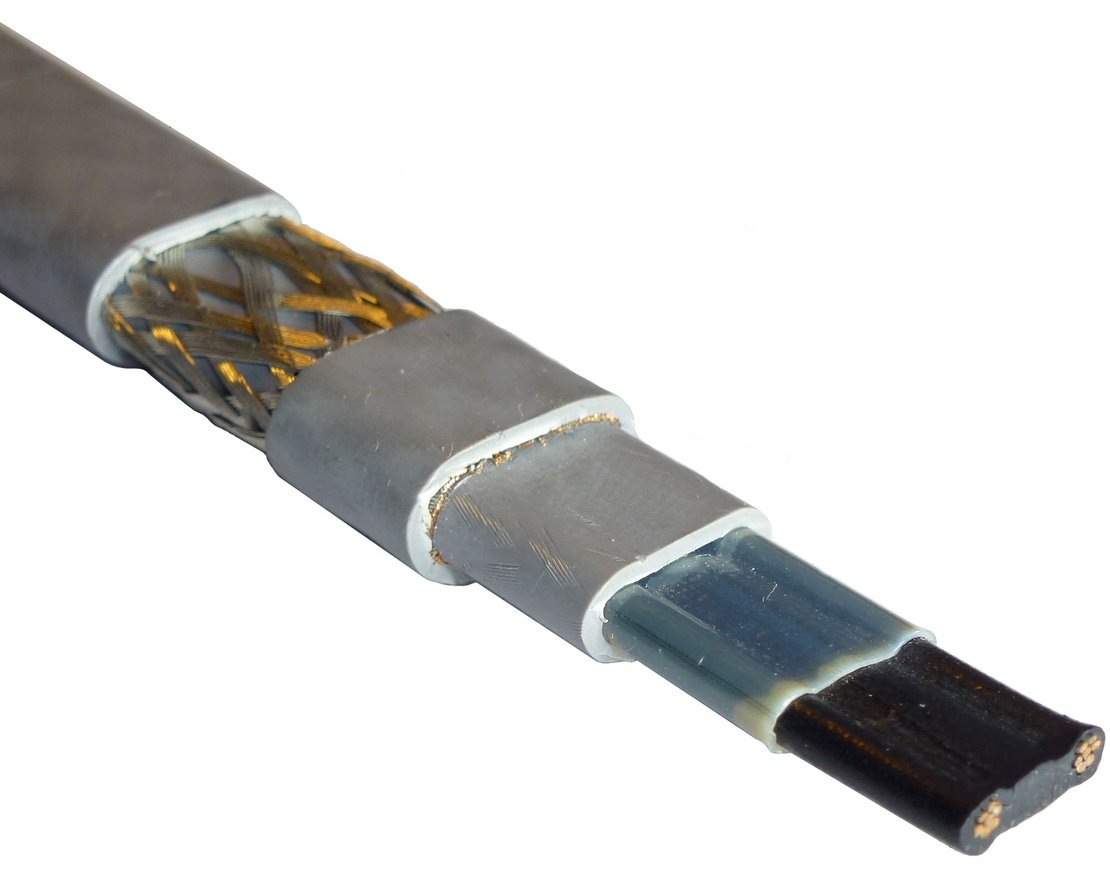

На рис. 1 представлено схематическое изображение саморегулирующегося греющего кабеля.

Рис. 1

Нагревательная часть кабеля состоит из двух луженых медных жил (1), залитых пластичной смесью графита с полупроводниковым полимером, образующей саморегулирующуюся матрицу (2). Токопроводящие медные жилы замыкаются через матрицу.

Изолирующий слой нагревательной части (3), выполненный  из фторполимерного термопласта, одновременно защищает ее от воды. Экранирующая оплетка из луженой меди (4) служит для заземления кабеля, механической и электрической защиты. Наружная оболочка (5) выполняется, в зависимости от условий эксплуатации нагревательного кабеля, из разных материалов. Для простых условий эксплуатации применяется оболочка из полиолефинового пластиката. Для сложных эксплуатационных условий (агрессивная среда, конденсат, ультрафиолетовое излучение и др.) используется фторполимер.

Обработка матрицы и внешней оболочки саморегулируемого кабеля производится методом радиационного сшивания.

Принцип работы

Полупроводниковая матрица имеет высокий положительный температурный коэффициент сопротивления (ТКС): при увеличении температуры увеличивается ее сопротивление, уменьшается сила тока и выделяемая мощность, то есть количество выделяемого тепла, и наоборот — снижение температуры приводит к увеличению выделяемого тепла. Работает это следующим образом.

Полупроводник саморегулирующейся матрицы содержит проводящие частицы. Условно такая матрица может быть представлена в виде большого числа сопротивлений, включенных параллельно между токопроводящими жилами (рис. 2).

Рис. 2

При подаче на токопроводящие жилы напряжения возникает ток, матрица нагревается, материал ее расширяется, в результате чего нарушаются контакты между отдельными проводящими частицами, что равносильно уменьшению количества параллельно включенных сопротивлений и увеличению общего сопротивление матрицы. В результате уменьшается ток и количество выделяемого тепла. Так поддерживается стабильный температурный режим.

Чем ниже температура участка, тем больше проводящих путей, меньше сопротивление, больше ток и сильнее нагрев (рис. 3).

Рис. 3

На участке 1 с высокой температурой мало проводящих цепочек, велико сопротивление матрицы, величина тока мала и теплоотдача мала также. На участке 2 температура ниже, сопротивление матрицы меньше, больше ток и теплоотдача. На участке 3, где самая низкая температура, больше всего проводящих дорожек, сопротивление мало, ток и выделяемая мощность самые большие.

То есть при изменении температуры обогреваемого участка изменяется сопротивление матрицы соответствующей части кабеля и количество выделяемой тепловой энергии на этом участке.

Преимущества

Главные преимущества саморегулируемого кабеля — энергетическая и экономическая эффективность. Это связано с тем, что при повышении температуры на каком-либо участке автоматически снижается мощность нагрева, а соответственно и потребление электроэнергии.

Кроме того, структура кабеля позволяет при монтаже системы обогрева резать его на куски необходимой длины без ущерба для его физических свойств. Это дает возможность использовать такой нагревательный кабель только на проблемных участках, где особенно велика вероятность замерзания в холодное время года, что позволяет сэкономить средства.

Виды и характеристики

По своему назначению выпускаемые кабели условно делятся на промышленные и общестроительные.

Саморегулируемые кабели промышленного назначения используются для защиты от замерзания, обогрева или поддержания температуры промышленных трубопроводов, резервуаров, емкостей и другого технологического оборудования. на предприятиях добывающей, перерабатывающей, химической, металлургической, легкой и пищевой промышленности, в энергетике и машиностроении. В большинстве случаев эти кабели выпускаются во взрывозащищенном исполнении.

Общестроительный кабель не является взрывозащищенным, поэтому при своей достаточной универсальности не может применяться в зонах с повышенной взрыво- и огнеопасностью. Такие кабели предназначены  для систем обогрева бытовых трубопроводов и антиобледенительных систем кровли, площадок, лестниц и т.п.

К основным техническим характеристикам относятся:

  • напряжение питания, В;
  • номинальная мощность погонного метра, Вт/м;
  • удельное сопротивление пускового тока, А;
  • сечение токопроводящих жил, мм2;
  • максимальная рабочая температура кабеля, °C;
  • максимальная температура окружающей среды, °C.

При выборе саморегулируемого греющего кабеля учитываются все параметры и характеристики изделия, а также его условия эксплуатации.


Промышленный саморегулирующийся греющий кабель характеристики и особенности применения

Саморегулирующиеся греющие кабели в системах электрообогрева

ТЕХНИЧЕСКИЙ ОБЗОР: Основные проблемы и особенности применения и эксплуатации саморегулирующихся греющих кабелей в системах промышленного электрообогрева нефтегазовой отрасли.

Введение

В настоящее время для обогрева технологических объектов нефтегазовой отрасли широкое распространение получили системы промышленного электрообогрева. В реализации и последующей эксплуатации данных систем участвуют множество специалистов различных специальностей, но в технической литературе данный вопрос освещен, мягко сказать, недостаточно.

В данной статье мы не будем пытаться охватить все типы нагревательных элементов, применяемых для построения систем электрообогрева, а остановимся на особенностях применения саморегулирующихся греющих кабелей (лент), как наиболее быстроразвивающихся и популярных в настоящее время источников тепловой энергии. Вся имеющаяся в наличии информация о саморегулируемых греющих кабелях зачастую получается специалистами проектных и эксплуатирующих организаций только от производителей данного рода кабелей, которые в один голос говорят: «Наша продукция отличного качества и практически лишена недостатков, за исключением, возможно, немного высокой стоимости по отношению к другим типам нагревательных элементов!». Попытаемся разобраться, так ли это на самом деле, и какие недостатки присущи саморегулирующимся греющим кабелям.

Учитывая важность работы систем электрообогрева промышленных объектов в общей инфраструктуре предприятия, вопрос понимания основных технических особенностей применения и эксплуатации саморегулирующихся греющих кабелей позволит ответственным специалистам эксплуатации и проектных организаций:

  • Получить в результате проектирования и строительства технически обоснованную, безопасную и бесперебойно работающую систему электрообогрева.
  • Снизить затраты на покупку кабельной и вспомогательной продукции.
  • Снизить затраты на последующую эксплуатацию системы.
  • Снизить затраты на электроэнергию в рамках программы энергосбережения объекта.

Особенности конструкции и принцип действия саморегулирующихся греющих кабелей

Важнейшим шагом в развитии систем электрообогрева стало изобретение и начало производства нагревательных кабелей на основе эффекта саморегуляции. Это изобретение было сделано в ходе изучения свойств проводящих угленаполненных пластмасс. Выделяемые мощности таких кабелей существенно ниже, чем у резистивных лент, но благодаря появлению эффективных теплоизоляционных материалов, данной мощности достаточно для решения широкого спектра вопросов обогрева технологических объектов.

На данной диаграмме схематически показаны области применения различных типов кабелей в зависимости от температуры объекта нагрева и длины кабельной линии.

В связи с тем, что основные преимущества и недостатки саморегулируемых греющих кабелей вытекают из их конструктивных особенностей, рассмотрим данный вопрос более подробно.

По схеме тепловыделения данные кабели относятся к следующему типу – саморегулирующиеся кабели (ленты) с тепловыделением в проводящей полимерной матрице или проводящих пластмассовых элементах.

Саморегулирующиеся кабели имеют, как правило, овальную форму и следующую типовую конструкцию: две параллельные токопроводящие жилы, покрытые слоем полупроводящего, наполненного углеродом полимера, так называемой матрицей. Поверх матрицы укладываются слои электрической изоляции, экранирующая оплетка и защитная оболочка.

Полупроводящую матрицу можно условно представить в виде очень большого числа сопротивлений, подключенных параллельно токопроводящим жилам. При подаче напряжения на токопроводящие жилы в полупроводящей матрице возникает ток, вызывающий выделение тепла. За счет выделения тепла материал матрицы расширяется и контактные связи между отдельными частицами углерода нарушаются. Сопротивление матрицы растет, ток уменьшается. Через некоторое время ток и температура стабилизируются. Сопротивление матрицы, приведенное к одному метру кабеля, обычно составляет несколько сот Ом.

Благодаря данным свойствам саморегулирующиеся нагревательные кабели обладают следующими уникальными свойствами:

  • Могут использоваться при подключении на полное напряжение любыми длинами от минимальных (десятки сантиметров), до предельно допустимых. Данное свойство особенно ценно, когда заранее не известна длина обогреваемого трубопровода.
  • Способны изменять свое тепловыделение локально. Если на обогреваемом объекте в какой-либо зоне температура повышается, то тепловыделение кабеля в этой зоне падает. Данное свойство значительно повышает безопасность системы обогрева и упрощает процесс монтажа, поскольку допускается сближение и пересечение кабелей друг с другом.

Данные положительные характеристики рекламируют практически все производители и поставщики. Попытаемся, однако, разобраться в определенных недостатках и особенностях данной продукции. Для этого рассмотрим основные технические характеристики саморегулирующихся лент, их связь между собой, влияние на надежность и на другие немаловажные характеристики проекта системы электрообогрева.

Характеристики саморегулирующегося нагревательного кабеля

Напряжение питания, Вольт

Некоторые производители просто указывают диапазон напряжения питания, к примеру: 220 – 275 Вольт, без дополнительных комментариев и таблицы коэффициентов перерасчета выделяемой мощности в зависимости от напряжения питания. Дело в том, что номинальная мощность, указанная в документации и рекламных проспектах производителей, нормируется при напряжении питания не 220, а 230 или 240 Вольт. Данное напряжение нужно уточнять у производителя.

Момент первый. Отклонения питающего напряжения должны учитываться для оценки мощности, выделяемой саморегулирующимся кабелем. Производители предлагают специальные таблицы с коэффициентами для пересчета выделяемой мощности в зависимости от отклонения напряжения питания от величины 230/240 Вольт. К примеру, для некоторых моделей кабелей данный коэффициент равен 0,9. Соответственно, при напряжении питания 220 Вольт погонная мощность данного кабеля снизится на 10%. Этот факт нужно обязательно учитывать в момент проектирования.

Момент второй. Для каждой марки саморегулирующего кабеля установлены ограничения по величине питающего напряжения. К примеру, для кабелей, рассчитанных на напряжение 230 Вольт, недопустимо питающее напряжение, превышающее 275 Вольт. Повышение питающего напряжения (например из-за ошибок монтажа иногда на нагревательную секцию подается напряжение 380 Вольт) вызывает усиленное выделение тепла в матрице и ее скорую деградацию и полное прекращение нагрева, т. е. выход кабеля из строя.

Номинальная мощность погонного метра кабеля, Вт/м при указанной температуре в градусах Цельсия

В связи с тем, что это основная техническая характеристика данного изделия, остановимся на ней наиболее подробно.

Существенная зависимость мощности тепловыделения от температуры диктует определенные правила нормирования и измерения тепловой мощности. Мощность саморегулирующейся ленты нормируется при следующих стандартных условиях – отрезок измеряемого кабеля устанавливается на металлической трубе диаметром не менее 50 мм. так, чтобы обеспечить хороший тепловой контакт. По трубе прокачивается охлаждающая жидкость с температурой 10 ± 0,5 °С. (в отдельных случаях измерения проводят при 5 °С). Труба с кабелем закрывается тепловой изоляцией толщиной не менее 20 мм. Номинальная мощность, указанная в каталогах производителей – это мощность, измеренная в стандартных условиях. Для снятия зависимости мощности от температуры необходимо задавать и поддерживать соответствующую температуру трубопровода.

Зависимость мощности от температуры снимается на подобной установке не менее, чем при трех значениях температуры трубопровода. Кривые зависимости мощности конкретных марок кабелей от температуры, приводимые в каталогах фирм-поставщиков, показывают зависимости мощности тепловыделения от температуры трубы, а не от температуры кабеля. Это весьма существенный момент, который следует учитывать при применении саморегулирующихся лент. На следующем рисунке показана подобная зависимость для кабеля марки BTV2-CT фирмы Tyco — Raychem.

При других условиях, например при плохом контакте с обогреваемым объектом, выделяемая саморегулирующимся кабелем мощность не будет соответствовать справочной кривой. Если саморегулирующийся кабель, свободно подвесить в воздухе, то за счет ухудшения условий теплоотдачи измеренная мощность будет примерно на 30% меньше нормируемой.

Вывод: Важно обеспечить должный контроль над проведением монтажных работ на объекте для обеспечения необходимого качества работ. В противном случае система электрообогрева на основе саморегулирующихся кабелях будет функционировать с падением мощности по отношению к проектной и данный факт приведет к существенному перерасходу электроэнергии.

Пусковой ток греющего кабеля, Ампер

Саморегулирующиеся кабели помимо номинальной мощности и зависимости мощности от температуры трубы характеризуются величиной удельного пускового тока в зависимости от температуры в момент включения. Это такое значение тока, приведенное к одному метру кабеля, которое имеет место в момент включения питания. Пусковой ток в основном спадает в течение первой минуты, но полная стабилизация занимает примерно 5 минут. Максимальная абсолютная величина пускового тока определяется длиной нагревательного кабеля, температурой объекта и конструкцией конкретного нагревательного кабеля.

Преимущественная область применения саморегулирующихся кабелей – обогрев трубопроводов и резервуаров, эксплуатируемых при отрицательных температурах окружающего воздуха. Как правило, запуск систем выполняется, когда и трубы и тепловая изоляция холодные. Для целей проектирования и расчета характеристик системы обогрева в момент пуска и эксплуатации требуется знать свойства саморегулируемых лент при низких температурах. Исходя из их конструкции, можно сделать вывод, что чем ниже температура, тем ниже сопротивление нагревательной матрицы кабеля и тем выше пусковой/стартовый ток.

В связи с тем, что технические характеристики автоматов защиты от короткого замыкания, перегрузок по току, защиты от утечек на землю, сечение питающих кабелей, а следовательно и их цена напрямую зависят от величины пускового тока, проектным организациям и конечным заказчикам следует обращать на данный момент пристальное внимание.

Ниже по тексту представлены результаты исследований трех марок кабелей в диапазоне от +10 до – 40 °С. Кабель 23ФСЛе2-СТ преимущественно устанавливается на трубопроводах диаметром до 100 мм. Кабель 31ФСР2-СТ находит применение при обогреве более крупных трубопроводов. Оба кабеля устойчиво работают под напряжением при температуре не более 65 °С. В отключенном состоянии способны выдерживать до 85°С. Среднетемпературный кабель 55ФСС2-СФ имеет теплостойкую матрицу, а изоляция и оболочка выполнены из фторполимеров.

Краткие характеристики исследованных кабелей приведена в следующей таблице.

Исследования зависимости характеристик от температуры были выполнены в климатической камере. При этом была обеспечена такая циркуляция воздуха в камере и остальные условия эксперимента, при которых значения мощности, измеренные в камере, были близки к результатам, полученным на стандартизованной установке. Измерения проводились при температурах: +10; +3; 0; -10; -20; -30; -40°С. Каждая марка кабеля была представлена тремя образцами. По достижении заданной температуры образец выдерживался в камере в течение 1 часа. Затем на образец подавалось номинальное напряжение. Фиксировался стартовый ток и его снижение по мере разогрева кабеля. Типовой вид таблицы измеренных значений показан ниже.

На следующем рисунке показаны графики снижения пускового тока кабеля 23ФСЛе2-СТ построенные по данным данной таблицы. С понижением температуры растет как пусковой, так и установившийся ток. Наблюдается также незначительный рост коэффициента пускового тока.

Помимо установившихся значений мощности для всех кабелей определены коэффициенты пусковых токов, знание которых поможет при проектировании систем обогрева, использующих саморегулирующиеся кабели. Средние значения пусковых и установившихся токов и значения Кпт (коэффициента пускового тока) приведены в следующей таблице.

Основные выводы по результатам данных исследований:

  • Чем ниже температура, тем выше пусковой ток.
  • Для некоторых типов кабеля пусковой ток может быть в шесть с лишним раз выше установившегося тока.
  • С понижением температуры растет значение установившегося тока.

Из прилагаемой таблицы можно сделать вывод, что пусковой ток при -20 ° Цельсия намного превосходит рабочий ток при поддерживаемой температуре. Дело в том, что саморегулирующиеся кабели характеризуются большими коэффициентами пусковых токов. Для нормальной работы подсистемы питания должны использоваться автоматы серии С, а длина секции не должна быть больше допустимой для заданной температуры холодного пуска. Соответствующие рекомендации приводятся в технических описаниях.

Для снижения значений пусковых токов и одновременного уменьшения номиналов автоматических выключателей и сечений питающих силовых кабелей рекомендуется использовать специализированные устройства управления системой электрообогрева.

Сечение токоведущей жилы, миллиметров квадратных

От величины сечения токоведущей жилы напрямую зависит длина нагревательной секции. Применение кабеля с большим сечением токоведущей жилы позволит увеличить длину нагревательной секции, сократить количество нагревательных секций для обогрева трубопроводов значительной длины и, соответственно, сократить количество вспомогательных электроустановочных изделий (соединительных коробок, питающих кабелей и. т.), т. о. сэкономить на материалах и монтажных работах.

Максимальная рабочая температура, градусов Цельсия

Не нужно путать данную температуру с температурой нагрева кабеля в процессе соморегуляции. Дело в том, что саморегулирующий кабель:

  • Во-первых, нагревается неравномерно по всей длине в зависимости от неравномерности передачи тепловой энергии обогреваемой поверхности;
  • Во-вторых, распределение температуры в самой полупроводящей матрице происходит весьма неравномерно. Диаграмма данного процесса представлена на следующем рисунке.

Соответственно, максимальная рабочая температура саморегулирующего кабеля – это максимально возможная температура именно технологического процесса, а иначе обогреваемой поверхности, превышение которой потребитель не должен допускать в процессе эксплуатации. Если, к примеру, максимальная рабочая температура кабеля составляет 200 °C, то конструкция подсистемы управления обогревом должна исключить превышение указанной температуры обогреваемой поверхности, когда кабель находится во включенном состоянии. В выключенном состоянии кабель может подвергаться кратковременному воздействию температуры 250 °C. Однако это воздействие в сумме не должно превышать 1 000 часов.

Превышение указанных значений приведет к быстрой деградации полупроводящей матрицы и частичному (иногда и полному) снижению тепловыделяющей способности кабеля, соответственно неэффективной работе всей системы электрообогрева и перерасходу электроэнергии.

Минимальная температура окружающей среды, градусов Цельсия

Минимальная температура окружающей среды – это минимальная температура, при которой еще допускается эксплуатация изделия. Рассматривая данную техническую характеристику саморегулирующего кабеля можно заметить весьма любопытный момент. В технической документации, а порою и в сертификатах соответствия, данная температура производителями не указывается. Либо указывается -40 °C, что для проектов, расположенных в Сибири и районах крайнего севера совершенно не достаточно. У небольшого числа производителей минимальная температура окружающей среды составляет требуемую -55/-60 °C, но таблицы расчета максимальной длины обогреваемого контура составлены на минимальную температуру -40 °C. На этот момент следует обратить особое внимание при выборе производителя, модели саморегулирующегося греющего кабеля и подсистемы управления.

Окно мощности – отклонение выделяемой мощности от номинального значения, выраженное в %

Саморегулирующиеся кабели производятся с некоторым отклонением по мощности от номинального значения. Данный разброс может составлять до +/-30% от номинального значения. По понятным причинам многие производители не указывают данную техническую характеристику в своей документации. Для потребителя применение кабеля с широким окном мощности будет означать либо перерасход греющего кабеля на стадии проектирования, либо перерасход электроэнергии на стадии эксплуатации системы электрообогрева.

Влияние условий эксплуатации на стабильность саморегулирующихся кабелей

Герметизация кабеля в процессе монтажа

Как показали испытания, саморегулирующая матрица чувствительна к наличию влаги и к циклам «нагрев-охлаждение». При этих испытаниях образец кабеля 23ФСЛе2-СТ длиной 3 метра с одним не заделанным концом погружался в воду, а затем замораживался в камере холода до температуры -5 °C. Потеря мощности после каждого цикла замораживания составила 10%. Данный эксперимент показал насколько важно обеспечить надежную герметизацию концов саморегулирующей секции.

Влияние теплопроводности обогреваемых объектов на срок эксплуатации

Результаты исследований показывают, что низкая теплопроводность пластикового трубопровода при обогреве саморегулирующимися кабелями весьма значительно влияет на тепловой режим нагревательного кабеля и самого трубопровода. При постоянной прокачке воды с температурой 8 °С, температура матрицы нагревательного кабеля, установленного на пластиковом трубопроводе, на 12,6 °С. превышает температуру матрицы такого же кабеля, обогревающего стальной трубопровод.

В случае остановки потока воды кабель, установленный на стальном трубопроводе, надежно обеспечивает поддержание требуемой температуры. Температура матрицы несколько повышается за счет ухудшившейся теплоотдачи, при этом наличие жидкости в трубопроводе или ее отсутствие практически не ощущается. Проведенные исследования показывают, что при построении систем обогрева пластиковых трубопроводов особое внимание следует уделить технологическому циклу функционирования трубопроводов. Если ожидаются длительные остановки прокачки жидкости, то необходимо провести расчет возможной потери мощности саморегулирующегося кабеля и принять меры, обеспечивающие улучшение теплопередачи от кабеля к трубе, например, за счет использования обмотки металлической фольгой и применения теплопроводящих паст, а возможно, предусмотреть установку более мощного кабеля. В период остановки прокачки жидкости по пластиковому трубопроводу должен быть усилен контроль за температурным режимом. Данные мероприятия следует проводить для снижения температуры рабочей матрицы кабеля и ее преждевременной деградации.

Что означает деградация греющей матрицы кабеля? Деградация означает снижение тепловыделяющей способности (падение мощности) греющего кабеля. Кабель с дефектами греющей матрицы может частично (или полностью) терять тепловыделяющие свойства на некоторых участках кабеля, т.е некоторые участки кабеля будут выделять тепло (нагреваться), а некоторые нет. В таком случае система обогрева будет работать с падением проектной мощности, что может привести, в худшем случае, либо к перемерзанию обогреваемого оборудования, либо к существенному перерасходу электроэнергии.

Надежность греющих кабелей

В основном, на вопрос о надежности продавцы и производители заявляют следующее:

  • Наша продукция производится на самом современном оборудовании, при строгом контроле качества.
  • Некоторые из наших кабелей эксплуатируются без замечаний десятки лет на тех-то и тех-то объектах.

Достаточно ли для потребителя данной информации?

Рассмотрим более подробно вопросы обеспечения надежности кабельных нагревательных элементов. Надежность кабелей определяется их способностью выполнять свои функции в заданных условиях в течение заданного времени. Основная задача конкретного кабельного изделия определяется его назначением и конструкцией. Нагревательные кабели предназначены для выделения теплового потока заданной удельной мощности. Потеря работоспособности у лент наступает при каких-либо отказах. Типичными видами отказов нагревательных кабелей являются: обрыв токопроводящих элементов, нарушение целостности изоляции и защитных покровов, возрастание сопротивления проводников выше предельно допустимых норм, деградация греющий полупроводящей матрицы и соответствующее снижение тепловыделяющей способности.

Принимая во внимание, что снижение тепловыделяющей способности — это основополагающий дефект нагревательного кабеля, влияющий на работу системы электрообогрева, рассмотрим следующий показатель надежности нагревательных лент — минимальная наработка.

Минимальная наработка

В приложении к кабелям это понятие подразумевает период времени, в течение которого в кабельном изделии не должно быть отказов. При этом вероятность случайных отказов крайне мала и они вызваны конструкторско-технологическими недоработками или нарушениями условий эксплуатации. Показатель минимальной наработки рекомендуется устанавливать в виде одного из значений стандартизованного ряда: минимально 500 часов и максимально более 150 000 часов. Допускается устанавливать наработку в виде числа циклов — например, циклов включения – выключения.

Для саморегулирующегося кабеля число циклов включения – выключения весьма важный фактор, определяющий старение полупроводящей греющий матрицы.

При разработке новых кабельных изделий для оценки их надежности принято проводить прямые испытания на надежность с целью подтверждения минимальной наработки длительностью 1000 часов. Отобранные для испытаний образцы подвергают воздействию повторяющихся испытательных циклов. Последовательность воздействий в каждом испытательном цикле и количество циклов должны быть определены в программе испытаний. Количество испытываемых образцов, необходимое для подтверждения вероятности безотказной работы изделия на уровне 0,9 при достоверности 0,9 составляет 22 образца. При такой постановке испытаний предполагаемое число отказов (так называемое приемочное число) должно быть равно нулю. При допущении одного отказа требуется выборку увеличить до 37 образцов. Испытания для получения большей вероятности безотказной работы требуют значительного увеличения числа образцов, а следовательно больших затрат. Подтверждение наработки большей, чем 1000 часов, существенно увеличивает трудоемкость испытаний.

Для подтверждения наработки 1000 часов рекомендуется запрашивать у производителя нагревательных кабелей результаты проведения испытаний для подтверждения указанного выше показателя надежности.

Обманчивая иллюзия абсолютной надежности кабельных изделий снижает внимание потребителей к таким вопросам как облегчение режимов работы и постоянный мониторинг основных параметров в процессе ведения технологического процесса. Основная доля отказов кабельных изделий возникает при эксплуатации изделий в недопустимых режимах, из-за недопустимых воздействий, имевших место при монтаже, либо при наличии производственных дефектов. Технологическая надежность, определяемая однородностью характеристик изделия и стабильностью технологических процессов, не учитывает динамики изменения характеристик нагревательных элементов и других составляющих систем обогрева с течением времени. При достаточно интенсивном нагреве лент и одновременном воздействии внешней среды (температура, влага, вибрации и удары и др.) происходит старение полимерных покрытий, окисляются проводники. Периодически следующие циклы нагрева и охлаждения в процессе эксплуатации могут вызывать нежелательные механические напряжения и деградацию нагревательной матрицы.

Системы управления греющим кабелем

Практически все системы электрообогрева, кроме самых примитивных, оснащаются набором датчиков температуры, тока, напряжения, управляющими приборами и системами сбора информации. Назначение подсистем управления (далее по тексту системы управления) – не только поддерживать заданный алгоритм работы системы, но и предоставлять обслуживающему персоналу информацию о ее функционировании.

Рассматривая имеющиеся в настоящее время системы управления электрообогревом, можно прийти к парадоксальному выводу: предприятия-заказчики используют в качестве систем управления технологическим процессом самые современные системы от ведущих производителей, а в качестве систем управления электрообогревом используются самые примитивные системы на основе простейших капиллярных термостатов. Однако, в случае взрывозащищенного исполнения, капиллярные термостаты предлагаются производителями за весьма существенные деньги.

Системы управления электрообогревом с применением капиллярных термостатов

Рассмотрим типичную схему управления цепью нагрева на основе саморегулирующегося греющего кабеля с применением капиллярного термостата.

Элементы структурной схемы:

  1. Линия электропитания.
  2. Автоматический выключатель (защита от перегрузок по току и тока короткого замыкания).
  3. Устройство защитного отключения/устройство дифференциального тока (УЗО).
  4. Термостат.
  5. Чувствительный элемент термостата/датчик температуры.
  6. Кабель питания нагревательной секции.
  7. Соединительная коробка.
  8. Нагревательный кабель.
  9. Обогреваемый трубопровод.

Недостатки системы управления с применением капиллярных термостатов:

  • Необходимость установки дополнительных дорогостоящих устройств УЗО.
  • Отсутствие мониторинга и выявления тенденций роста величины тока утечки на землю в процессе эксплуатации. Факт выхода из строя нагревательного кабеля в зимний период существенно усложнит проведение ремонтных работ и вызовет сбои в работе технологического оборудования.
  • Отсутствие контроля перегрева обогреваемой технологической поверхности в процессе ведения технологического процесса при котором температура может превысить максимальное значение для данного типа саморегулирующегося нагревательного кабеля, что приведет к преждевременному выходу кабеля из строя.
  • Отсутствие контроля недогрева обогреваемой поверхности в процессе ведения технологического процесса при котором температура может снизиться ниже допустимого значения для данного технологического процесса. Не нужно путать данную температуру с температурой включения нагревательного элемента.
  • Отсутствие контроля минимального значения тока потребления нагревательной секции.
  • Отсутствие контроля максимального значения тока потребления нагревательной секции.
  • Отсутствие функции ограничения пускового тока, т.е. ступенчатой подачи питающего напряжения на обогревательный кабель, находящийся при низкой температуре для ограничения величины пускового тока.
  • Отсутствие функции мониторинга основных параметров работы нагревательного кабеля в период летнего отключения системы электрообогрева.
  • Отсутствие функции мониторинга затрат электроэнергии на работу системы электрообогрева для определения эффективности ее работы в рамках программы энергосбережения предприятия.

Вывод:

Системы управления электрообогревом на основе саморегулирующегося греющего кабеля с применением капиллярных термостатов могут применяться на неответственных участках с небольшим количеством нагревательных секций и малопригодны для контроля и мониторинга электрообогрева основных технологических объектов нефтегазовой отрасли.

Учитывая вышеизложенную информацию об особенностях конструкции и эксплуатации саморегулируемых греющих кабелей, можно сделать ввод о необходимости применения в качестве систем управления электрообогревом специализированных систем. Поскольку затраты на устранение неполадок, ремонт и замену нагревательных секций, издержки от простоя увеличиваются с размером промышленного объекта, вышеуказанные системы могут быть рекомендованы к применению в процессе нового строительства или могут быть добавлены в течении последующей эксплуатации.

Системы управления электрообогревом с применением специализированных контроллеров

Элементы структурной схемы:

  1. Линия электропитания.
  2. Автоматический выключатель (защита от перегрузок по току и тока короткого замыкания).
  3. Контроллер, рассчитанный для управления 10-ю цепями нагрева.
  4. Датчики температуры.
  5. Кабель питания нагревательной секции.
  6. Соединительная коробка.
  7. Нагревательная лента.
  8. Обогреваемый трубопровод.
  9. Интерфейсный модуль.
  10. Распределенная система управления технологическим процессом (РСУ).
  11. Автоматизированное рабочее место (АРМ).

Читать продолжение статьи

Принцип работы и устройство саморегулирующегося кабеля

Саморегулирующийся нагревательный кабель — это такой кабель, который в зависимости от температуры обогреваемого объекта меняет теплоотдачу и энергию потребления автоматически. Другими словами, он обладает исключительным свойством реагировать на изменение температуры. Нагревается он только тогда, когда это необходимо. При этом не используются датчики температуры и электронные регуляторы. Каким же образом это необычное свойство создается?

Принцип работы и устройство саморегулирующегося кабеля

Саморегулирующаяся проводящая матрица (на рис. — поз. 1) лежит в основе саморегулирующегося кабеля. Она представляет собой непрерывный греющий элемент из полимера на углеродной основе и может менять свои проводящие свойства в зависимости от температуры. Например, при уменьшении температуры на конкретном участке увеличивается протекающий через матрицу ток, а это приводит к увеличению выделяемой тепловой мощности. При росте температуры всё происходит наоборот.

Два параллельных проводника (поз. 2), которые состоят из большого количества скрученных медных жил обеспечивают постоянное напряжение по всей длине кабеля. Для изоляции служит термопластичная оболочка (поз. 3). Также она защищает кабель от влаги и истирания. Металлическая оплетка (поз. 4) нужна для экранирования, заземления и дополнительной защиты матрицы и проводников от механических воздействий.

Рассмотрим, что происходит при включении «холодного» саморегулирующегося кабеля. Когда на кабель подается напряжение, матрица нагревается, что приводит к увеличению сопротивления, а ток при этом уменьшается. Значит при определённой температуре наступает баланс между потребляемой мощностью и температурой кабеля. Кабель выделяет большую мощность при уменьшении температуры среды вокруг кабеля, и наоборот. Эффект саморегулирования заключается в том, что один и тот же кабель на разных участках может иметь разную температуру.

Учитывая приведенные особенности устройства и принципа работы рассмотрим преимущества саморегулирующегося кабеля перед резистивными.

Простота и экономичность

Экономичность достигается тем, что при понижении температуры среды саморегулирующий кабель сам изменяет свой тепловой выход, что позволяет полностью отказаться от применения датчиков температуры и термостатов. Можно просто включить кабель непосредственно в электрическую сеть. Данное свойство расширяет сферу применения саморегулирующегося кабеля, т.к. не везде возможна установка датчиков температуры.

Хотя саморегулирующиеся кабели стоят дороже резистивных, их применение часто экономически оправдано. Например, потребляемая им мощность в два раза меньше для системы анти-обледенения, чем у резистивных.

Надежность, универсальность и простота монтажа

Если использовать саморегулирующийся кабель для обогрева труб, водостоков и т. д., то не нужно обеспечивать однородность среды по всей длине. Эти факторы приводят к локальным перегревам резистивного кабеля и могут быть причиной выхода из строя системы обогрева. А саморегулирующийся кабель автоматически уменьшит температуру в той области, где теплоотвод меньше, при этом в остальных местах температура останется неизменной. Также при повышении в течении длительного времени напряжения саморегулирующиеся кабели не сгорят, в отличии от резистивных кабелей. При усилии на разрыв такие кабели обладают более высокими прочностными характеристиками.
Весьма актуальным при обогреве трубной запорно-регулировочной аппаратуры является то, что можно осуществлять перехлест такого кабеля.
Также саморегулирующиеся кабели могут нарезаться кусками нужной длины, в то время как длина резистивных кабелей дискретна и определена линейкой (набором) кабелей фиксированной длины, которые нельзя укорачивать. Однако максимальная длина саморегулирующихся кабелей ограничена и составляет 100-150 м.

Классификация саморегулирующихся кабелей

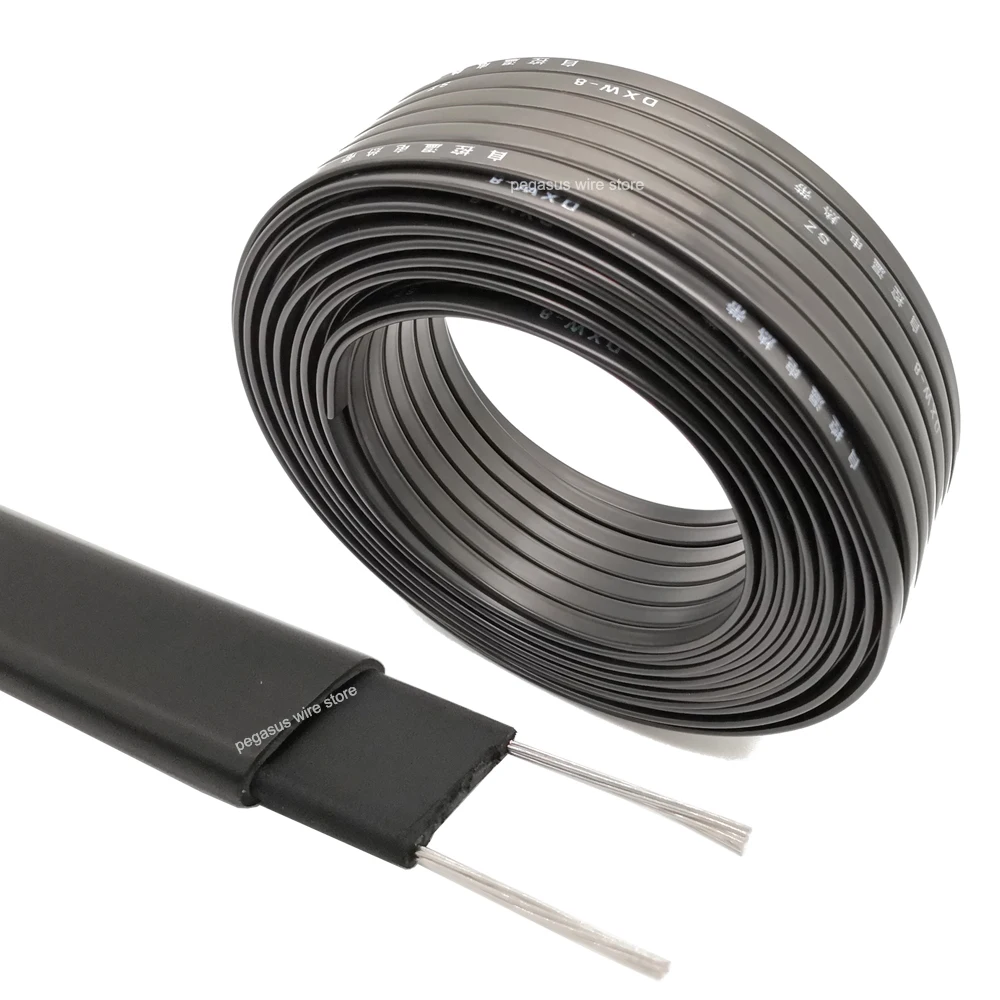

Саморегулирующиеся кабели делятся на две группы: кабели без экранирующей оплетки и кабели с экранирующей оплеткой.

Так как кабели из первой группы имеют меньшее количество защитных оболочек, они значительно дешевле. Они различаются только по выделяемой мощности. В то же время такой кабель менее стоек к внешним воздействиям и имеет более низкую защиту от поражения электрическим током, чем кабель с экраном.

Также такой кабель нельзя укладывать на кровлю или открытые участки, так как его внешняя оболочка не предназначена для борьбы с ультрафиолетовым излучением и не предназначена для использования в агрессивных средах (например, в канализации). С учетом приведенных особенностей, кабели без экранирующий оплетки стоит использовать только там, где:

— кабель будет защищен от механических воздействий – по нему не будут ходить, стучать, по нему не будет сползать снег/лед

— кабель будет защищен от попадания прямых солнечных лучей.

Если вам нужно обогреть трубу в подвале, участок трубы на улице, дренажный желоб, подогреть снаружи канализационный сток, и т.п., то можно купить кабель без экрана.

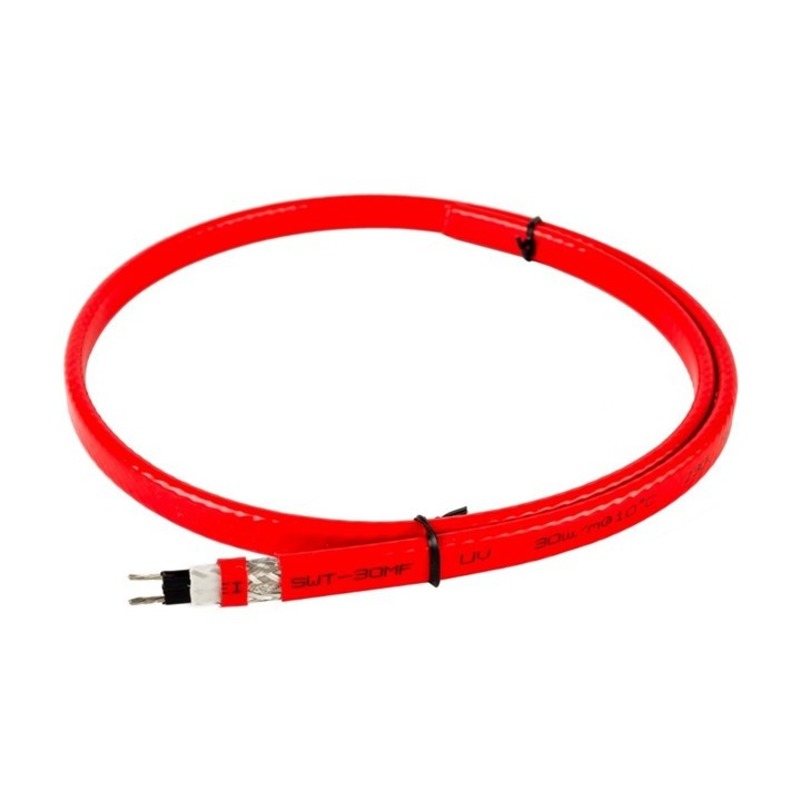

Более универсальными являются саморегулирующиеся кабели с экранирующей оплеткой. Они представлены несколькими моделями с различными свойствами.

Кабели общего назначения. Оболочка таких кабелей не предназначена для работы в агрессивных средах и не защищена от воздействия ультрафиолета. Саморегулирующегося кабеля общего назначения используют в основном для обогрева водостоков и труб (водопроводных, канализационных, нефте-газопроводов, других). Кабель общего назначения не рекомендуется укладывать на кровлю или в желоба ввиду неподходящих условий среды, что приведет к значительному снижению его срока службы.

Одним из основных местом применения саморегулирующегося кабеля  является обогрев трубопроводов. Поэтому производители часто выпускают комплекты для этой цели. Такой комплект представляет собой готовое к использованию устройство, и удобен тем, что не требует времени на сборку системы обогрева, его можно сразу же подключить.

Кабели с экранирующей оплеткой предназначены для обогрева кровли, водостоков, желобов. Оболочка такого кабеля имеет добавки, которые позволяют успешно противостоять воздействию ультрафиолета и другим агрессивным средам. Такие кабели обычно мощнее кабелей общего назначения, так как предназначены для работы в суровых температурных условиях.

Это свойство саморегулирующегося кабеля для обогрева кровли позволяет также использовать его для организации обогрева открытых площадок – ступеней, дорожек и т.д.

Специализированные саморегулирующиеся кабели с защитой оболочки от агрессивных сред можно использовать в условиях непосредственного контакта жидкости и кабеля внутри трубы, емкости и др.

Мы готовы предложить Вам проект с использованием описанного саморегулирующегося кабеля, а также произвести его поставку и монтаж!

Отличие резистивного кабеля от саморегулирующегося.

Критерий Резистивный кабель Саморегулирующийся кабель
Локальный перегрев в месте перехлеста нитей кабеля Кабель поддерживает постоянную мощность по всей длине => в месте перехлеста перегревается, что вызывает быстрое старение и разрушение материала кабеля в этом месте Уменьшает потребляемую мощность в местах перехлеста за счет свойств «матрицы»
Пусковые токи Начальные токи превышают номинальное значение на 10-15% => автоматика по номинальным параметрам Начальные токи превышают номинальное значение в 2 раза => автоматика выбирается по параметрам пуска => удорожание щита управления обогревом
Устойчивость к механическим воздействиям (давление шага, перегиб, перекрутка и т. д.) Сильная деформация кабеля приводит к деформации жилы в сторону уменьшения площади сечения проводника, благодаря чему в данном месте уменьшается сопротивление и образуется локальный перегрев Деформация «матрицы» не влияет на работу кабеля
Максимальная длина За счет варьирования сопротивления греющей жилы удается достигнуть больших длин, сопротивление включено последовательно Саморегулирующаяся матрица установлена между жилами, имеющими конечное сечение и соответствующие ограничения по току, при большой длине секции жилы греющего кабеля со стороны холодного конца перегреваются и происходит отслоение материала матрицы от медного проводника => кабель локально выходит из строя
Обогрев кровли (змейка) Благодаря круглому сечению легко раскладывается Кабель имеет форму ленты, за счет чего при частой укладке кабель лежит на ребре, что менее эффективно
Обогрев кровли (желоба) Скапливающаяся в желобах грязь обволакивает кабель, в результате чего происходит «запирание» тепла и локальный перегрев Благодаря эффекту саморегуляции кабель локально снижает мощность и «запирания» тепла не происходит
Обогрев кровли (водосточные трубы) Высокая вероятность пересечения нитей кабеля, запирание тепла, благодаря скапливающемуся мусору=> перегрев Пересечение нитей не провоцирует перегрев, устойчив к «запиранию» тепла
Обогрев площадок Постоянная мощность => стабильный разогрев даже в экстремальных условиях (при очень низкой температуре) При низкой температуре выделяет большую мощность => быстрее происходит нагрев Экстремальные условия (очень низкая температура) => крайне высокие значения пускового тока могут спровоцировать отслоение «матрицы» от токоведущей жилы => выход кабеля из рабочего состояния (уменьшение погонной мощности кабеля)
Обогрев резервуаров Постоянная мощность => стабильный разогрев в любых условиях, устойчивое поддержание положительной температуры, высокий температурный класс, для любых целей Простая раскладка на любой форме за счет возможности пересечение нитей кабеля. Благодаря эффекту саморегуляции поддержание температуры происходит с большим статизмом (погрешностью регулятора).
Обогрев трубопровода Уникальные конфигурации объектов => отсутствие необходимой длины (так как фиксированная длина секции). Кабель на отрез, поэтому с легкостью покрывает любую форму, любую конфигурацию обогреваемого объекта
Долговечность Большое количество условий для появления локального перегрева, но при правильной установке и уходе за кабелем служит до 20 и более лет. Не имеет свойств к перегреву, но ресурс материала матрицы ограничивает срок службы кабеля до 10 лет (есть исключения, например саморегулирующийся кабель Fujikura имеет срок службы до 20 лет и более).

Саморегулирующийся греющий кабель ССТ 30КСТМ2-АТ

Саморегулирующийся греющий кабель ССТ 30КСТМ2-АТ предназначен для защиты от замерзания бытовых трубопроводов диаметром от 50 до 110 мм. , обеспечения их сохранности, качественной и надежной работы.

Особенности и преимущества греющего кабеля ССТ 30КСТМ2-АТ

  • Экономичность
  • Безопасность
  • Надежность
  • Простота монтажа
  • Долговечность
  • Мобильность

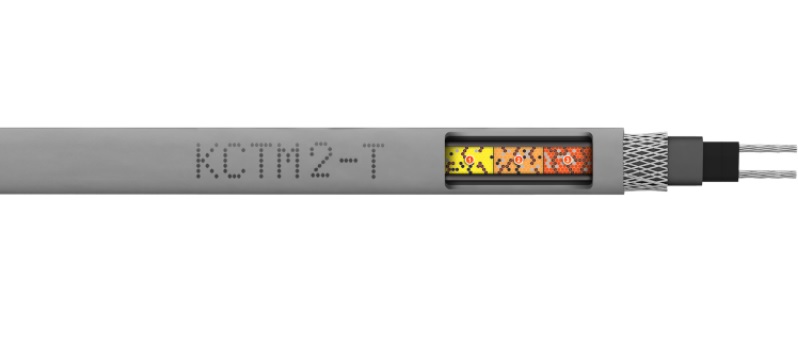

Конструкция греющего кабеля ССТ 30КСТМ2-АТ


  1. Токопроводящие медные луженые жилы сечением 1,25 мм2
  2. Полупроводящая саморегулирующая матрица
  3. Изоляция из термопластичного эластомера
  4. Фольгированный лавсан
  5. Медный контактный проводник
  6. Оболочка из термопластичного эластомера

Принцип действия греющего кабеля 30КСТМ2-АТ

Основой саморегулирующегося греющего кабеля ССТ 30КСТМ2-АТ служит полупроводящая матрица, внутри которой расположены две токопроводящие медные жилы.

Выделение тепла происходит в полупроводящей матрице, сопротивление которой зависит от температуры поверхности, что обеспечивает эффект саморегулирования (при повышении температуры сопротивление матрицы возрастает, тепловыделение падает и наоборот).

Благодаря этому свойству, саморегулирующийся греющий кабель ССТ 30КСТМ2-АТ не будет перегреваться и перегорать даже когда его отдельные участки накладываются друг на друга.

Защиту от влаги и механических повреждений обеспечивает наружная оболочка, изготовленная из материала, стойкого к атмосферным осадкам, перепадам температур, что увеличивает долговечность и надежность саморегулирующегося греющего кабеля ССТ 30КСТМ2-АТ.

Параллельная схема подключения тока позволяет отрезать греющий кабель ССТ 30КСТМ2-АТ любой длины. Это упрощает проектирование и монтаж. Саморегулирующийся греющий кабель ССТ 30КСТМ2-АТ в зависимости от местных требований можно отрезать на строительной площадке непосредственно от катушки.

Максимальная длина греющего кабеля 30КСТМ2-АТ

* Длительность протекания номинального пускового тока — 300 сек.
Указанные кабели нагревательные должны быть защищены автоматическим выключателем с характеристикой срабатывания С по ГОСТ Р 50345-99 (IEC 60898-95).Саморегулирующиеся нагревательные кабели

и нагревательные кабели постоянной мощности

Давайте начнем с важных вопросов о саморегулирующемся кабеле и кабеле постоянной мощности — в чем разница между двумя типами кабеля и один из них более эффективен, чем другой?

Электрический нагревательный кабель — это проволочный кабель, выделяющий тепло, , также называемый кабелем обогрева . Нагревательный кабель может быть использован в широком спектре применений в доме, например, для подогрева пола , замены теплопотерь, защиты труб от замерзания, для защиты от обледенения крыш и водосточных желобов , а также для таяния снега.Существует двух разных типов кабелей, саморегулирующихся и постоянной мощности, и оба могут служить одной и той же цели, хотя приложение обычно определяет лучшее решение для работы.

Отличаются ли нагревательная лента, нагревательный кабель и нагревательный провод?

Прежде чем мы углубимся в различия между саморегулирующимся кабелем и кабелем постоянной мощности, необходимо сделать важное уточнение в отношении нагревательного кабеля — будь то саморегулирующийся кабель или кабель постоянной мощности.Нагревательный кабель, в частности, для защиты труб от замерзания и защиты от обледенения крыш и водосточных желобов, обычно называют тепловой лентой, исходя из предположения, что это два разных типа систем. Однако «тепловая лента» — это просто жаргонный термин , получивший широкое распространение в промышленности, но на самом деле это просто еще один термин для теплового кабеля. Другой общий термин, который взаимозаменяемо используется в конкретном контексте защиты труб от замерзания, — это «тепловой след» .

Что такое саморегулирующийся нагревательный кабель?

Саморегулирующийся тепловой кабель имеет специальный токопроводящий сердечник между двумя проводами шины. Эта жила становится на более проводящей в холодных условиях окружающей среды ; поэтому нагревательный кабель будет увеличивать свою мощность на погонный фут в ответ на холод. Эта особенность делает его идеальным для защиты труб от замерзания зимой или для защиты желобов от образования льда. Этот тип кабеля также будет уменьшать свою выходную мощность (ватт на погонный фут), в более теплых условиях , когда более высокая температура сделает специальный сердечник менее проводящим.

Нужен ли термостат для саморегулирующегося теплового тракта? Хотя это называется «саморегулирующимся», кабель не включается или не выключается полностью .Поэтому мы рекомендуем использовать какой-либо контроллер или термостат с этим типом нагревательного провода.

Примеры саморегулирующегося кабеля с обогревом:

Ice Shield: Саморегулирующийся кабель для защиты от обледенения крыш и водосточных желобов

Этот продукт изготовлен из никелированных медных шинных проводов 16 AWG и обеспечивает мощность от 4 до 10 Вт на погонный фут. Он используется не только для предотвращения образования ледяных дамб (которые могут разрушить черепицу), но также для поддержания потока желобов для эффективного удаления талого снега и льда.Кабель доступен либо на 120 В, либо на 240 В и продается отдельно, и предполагается, что монтажник на стройплощадке может отрезать его до нужной длины.

Этот продукт является саморегулирующимся, поэтому он может реагировать на температуру окружающей среды по мере необходимости, чтобы не чрезмерно расходовать энергию.

Тем не менее, для домашних мастеров WarmlyYours также предлагает версию этого продукта с постоянной мощностью, которая имеет разъемное электрическое соединение. Он не так энергоэффективен, как саморегулирующийся продукт, но его намного проще установить.

PRO-Tect: Саморегулирующийся нагревательный кабель для защиты труб от замерзания

Этот продукт используется для так называемого «отслеживания труб» для защиты непроточных водопроводных труб от замерзания (что может привести к очень дорогостоящему ремонту) или, в некоторых случаях для технологического нагрева. Кабель обогрева может использоваться в легких коммерческих и жилых помещениях и очень похож на саморегулирующийся кабель для защиты от обледенения для крыш и водосточных желобов (предлагая аналогичные тепловыделения и строительные материалы), но с некоторыми ключевыми различиями в некоторых аксессуарах и методах установки.Также продается пешком.

Этот продукт часто устанавливается на плохо изолированных участках или стенах по периметру, чтобы защитить уязвимые трубы, поэтому саморегулирующийся кабель обеспечивает высокую производительность и энергоэффективность. Существуют также версии устройств для отслеживания труб с постоянной мощностью, но для их установки требуется значительно больше усилий.

Что такое тепловой кабель постоянной мощности?

Нагревательный кабель постоянной мощности — это нагревательный кабель с одинаковой мощностью на погонный фут (выходная мощность) по всей длине.Поскольку на этот кабель мощности обычно не влияют изменения температуры окружающей среды или содержимого трубы, он обеспечивает постоянную тепловую мощность . Таким образом, этот тип нагревательного кабеля предпочтителен для домовладельцев, которые хотят убедиться, что условия окружающей среды не повлияют на их тепловую мощность . Эти системы отопления обычно полагаются на регулятор или термостат для управления системой.

Примеры нагревательных кабелей постоянной мощности:

TempZone, Environ и Slab Heating Элементы для подогрева пола

Все элементы для подогрева пола, которые продаются WarmlyYours, имеют постоянную мощность, как и большинство проданных электрических элементов для подогрева пола. по всей отрасли.Причина этого в том, что намного проще точно контролировать температуру в комнате с помощью кабеля, который постоянно производит одинаковую тепловую мощность. Затем регулятор (или термостат) может использовать либо температуру окружающей среды в комнате, либо температуру пола (с помощью датчика пола, который установлен с нагревательными элементами), чтобы попеременно включать и выключать систему лучистого отопления для достижения желаемого полученные результаты.

Эта «предсказуемость» также позволяет программируемым термостатам настраивать события, чтобы вы могли настроить систему отопления в соответствии с вашим графиком.

Коврики и кабели для плавления снега

Наши системы плавления снега (часто используемые на отапливаемых подъездных дорожках, пешеходных дорожках и террасах) также имеют постоянную мощность. Как и в случае с напольным отоплением, таяние снега основывается на контроле включения и выключения нагревательных элементов. Это особенно полезно, потому что WarmlyYours предлагает широкий спектр средств управления таянием снега — от ручного таймера до автоматического параметра, который можно использовать с датчиками для включения и выключения системы в зависимости от факторов окружающей среды, таких как наличие влаги на улице. температура ниже определенной точки.

Кроме того, WarmlyYours теперь предлагает контроль таяния снега с поддержкой Wi-Fi и может быть соединен с погодным приложением службы IFTTT для управления системой на основе погодных явлений в реальном времени. Этот элемент управления также позволяет пользователю управлять системой удаленно.

Что лучше — саморегулирующийся нагревательный кабель или нагревательный кабель постоянной мощности?

Саморегулирующийся тепловой кабель обычно лучше подходит для защиты от обледенения крыш и водосточных желобов и защиты труб от замерзания, в то время как тепловой кабель постоянной мощности лучше подходит для таяния снега и подогрева полов.Важно помнить, что независимо от того, используете ли вы саморегулирующуюся или постоянную мощность, оба типа тепловых кабелей служат одной и той же цели: таяние и устранение обледенения снега / льда на улице или обогрева полов в помещении . Саморегулирующиеся нагревательные кабели более эффективны для трассировки труб, а также для защиты от обледенения крыш и водосточных желобов, поскольку они способны нагреваться при понижении температуры на улице. Для проектов по таянию снега предпочтительным методом являются нагревательные кабели постоянной мощности из-за их способности непрерывно таять снег и лед под асфальтом, бетоном, брусчаткой и строительным раствором — даже во время самых суровых штормов и климатических изменений. Аналогичным образом, система обогрева пола выигрывает от кабелей постоянной мощности , так что тепловая мощность может более точно регулироваться термостатом для обеспечения максимального уровня комфорта.

Ищете ли вы саморегулирующиеся кабели или кабели постоянной мощности, WarmlyYours предлагает решение для обогрева для вас. Начните с разговора с экспертом по лучистому отоплению сегодня.

Что на самом деле означает «саморегулирование»

(часть нашего сборника статей обо всем, что вам нужно знать о нагревательном кабеле)

Один из наших продуктов, который вызывает больше вопросов, — это саморегулирующийся термокабель . Слово «саморегулирующийся», кажется, говорит о том, что кабель достигает определенной заданной температуры и остается там до тех пор, пока он включен, что с пользой устраняет необходимость в каком-либо термостате или других средствах контроля температуры. К сожалению, на самом деле саморегулирующийся кабель сложнее. В некоторых случаях регулятор температуры не нужен, но в большинстве случаев важно включить его в систему, чтобы избежать потерь электроэнергии и денег, а также избежать неизбежных неудач.

Не совсем саморегулирующийся

Первое, что нужно знать, это то, что «саморегулирование» на самом деле является несколько вводящим в заблуждение термином, введенным много лет назад первоначальным создателем продукта. Более точный способ описать это — «самоограничение». Его главное преимущество перед стандартным нагревательным кабелем заключается не в том, что он поддерживает определенную рабочую температуру, а в том, что он не может нагреваться настолько, чтобы перегреться и вызвать повреждение самого себя. Другими словами, кабель построен таким образом, что по мере того, как он нагревается, он пропускает все меньше электричества, пока в какой-то момент — где-то ниже температуры, которая может вызвать повреждение кабеля, — электричество полностью не перестанет течь и кабель перестает нагреваться.

Что именно он делает?

Нагревательный кабель состоит из четырех-пяти слоев из разных материалов: Большинство этих слоев не требуют пояснений. Наружная оболочка (присутствует не на всех кабелях) служит для защиты кабеля от влаги и механических повреждений, а металлическая оплетка обеспечивает электрическое заземление кабеля. Внутренняя пластиковая изоляция фактически является основным слоем электрической изоляции между нагревателем постоянного тока и внешней стороной, а провода шины служат средством подключения нагревателя к источнику питания.

Проводящий сердечник — это то место, где происходит реальное действие самоограничения. Этот сердечник изготовлен из специального пластика, который является электропроводным при низких температурах и изолирует при высоких температурах. Такое поведение делает его так называемым элементом PTC, что означает «положительный температурный коэффициент» — это означает, что с повышением температуры растет и сопротивление. («Коэффициент» в этом случае — это k в уравнении R = kT , где R — сопротивление, T — температура, а k — постоянное соотношение, связывающее два .Это уравнение является чрезмерным упрощением реальной работы, но оно иллюстрирует общую идею.) Тепло исходит от сопротивления пластика: когда электричество проходит через резистивный пластик, часть его поглощается пластиком и превращается в тепло, в значительной степени таким же образом электричество поглощается вольфрамовой катушкой лампы накаливания и превращается в свет.

Как это сделать?

Это довольно хитрая инженерная уловка и материал, из которого сделана сердцевина.Во-первых, обратите внимание, что положительный и отрицательный провода шины фактически никогда не касаются друг друга. Это означает, что все электричество для замыкания цепи проходит через сам токопроводящий сердечник. Внутри этого сердечника миллионы микроскопических электрических путей протекают от одного провода шины к другому через матрицу сердечника, и каждая из этих цепей имеет небольшое сопротивление, превращая его в классический резистивный нагревательный элемент. Сердцевина нагревается и начинает нагревать вашу рабочую нагрузку — и, как и большинство материалов, она физически расширяется под действием тепла.Однако на микроскопическом уровне он расширяется несколько неравномерно, открывая зазоры в матрице, и эти зазоры разрушают некоторые крошечные электрические пути. Чем горячее нагревается сердечник, тем больше оно расширяется, тем больше в матрице открывается зазоров и тем меньше замыкается контуров. Наконец, при некоторой температуре матрица слишком заполнена зазорами для пропускания любого тока, и кабель перестает выделять тепло.

Так зачем мне элемент управления?
Экономия энергии

Самая главная причина — энергия.Допустим, вы используете самоограничивающийся кабель, чтобы предотвратить замерзание водопровода. При правильной установке кабель наверняка не даст воде замерзнуть, но на этом не остановится. Он будет продолжать нагнетать тепло в трубу и воду; Между тем, большая часть этого тепла будет забираться обратно из системы за счет резкой разницы температур между трубой и наружным воздухом (если только у вас не очень толстая изоляция), а также за счет воды, протекающей по трубе. Таким образом, кабель не нагревается до температуры отключения.Фактически, он, вероятно, будет оставаться при довольно прохладной температуре — именно здесь он потребляет наибольшее количество энергии. Ситуация еще хуже, если кабель находится в желобе или на крыше, обнаженный без изоляции. Если вы работаете от электросети, вы увидите шокирующе высокие счета за электричество; Если вы работаете от батареи (скажем, от солнечной батареи), вы можете обнаружить, что ваша батарея разряжена, а трубы замерзли утром.

Забывчивость

Другая причина — человеческая забывчивость.Когда становится тепло, нагревательные кабели в основном отключаются или отключаются (на время года или только на день) для экономии энергии. Нам всем хотелось бы думать, что мы не забудем снова включить кабель, когда станет снова холодно, но опыт научил нас, что человек, вероятно, является наименее надежным механизмом переключения из существующих. Стоит забыть только один раз, чтобы в конечном итоге остались замороженные трубы или ледяные дамбы, и в этот момент вы обычно уже прошли точку, в которой нагревательный кабель может вам помочь.

Стили регулятора температуры

Хотите знать, какое разнообразие доступных регуляторов температуры порой вызывает удивление? В этой статье объясняется, что их отличает.

точность

Последняя причина — точность. Саморегулирующийся кабель на самом деле довольно часто используется в промышленных приложениях, где необходимо поддерживать температуру в определенном диапазоне. В этих случаях он указан именно из-за присущей ему функции верхнего предела, которая устраняет опасения по поводу перегрева кабеля и его повреждения, а также рабочей нагрузки. Но было бы ошибкой думать, что «саморегулирующийся» кабель может регулировать систему точно до температуры, указанной в ее технических характеристиках, даже в пределах широкой зоны нечувствительности.Достигаемая точная температура зависит от многих сложных переменных, и неточное регулирование на стороне входа просто путем выбора кабеля никогда не позволит достичь точности, которую может предложить даже базовый термостат, измеряя фактическое выделяемое тепло.

В целом, единовременная стоимость контроллера температуры почти наверняка перевесит затраты на высокие счета за электроэнергию, время простоя, замену трубы или желоба и любые другие затраты, которые могут возникнуть из-за неконтролируемого нагревательного кабеля.Если вам нужна помощь в выборе правильного типа регулятора температуры или вы все еще хотите узнать больше, вы всегда можете связаться с нами: поговорите с инженером по телефону (866) 685-4443, , напишите нам по адресу info @ oemheaters.com или отправьте нам одну из наших контактных форм. Мы готовы ответить на все ваши вопросы.

саморегулирующиеся кабели | Кабели электрообогрева

Саморегулирующиеся греющие кабели — Eltherm

Eltherm саморегулирующийся кабель обогрева может использоваться для защиты от замерзания и поддержания постоянной температуры в безопасных и опасных зонах на сосудах, трубах, резервуарах, сосудах, бункерах и клапанах — при необходимости нагревательные кабели можно погружать в воду, свяжитесь с T&D для получения технической поддержки и совета по выбору подходящего нагревательного кабеля для вашего приложения.

Саморегулирующийся кабель S

Саморегулирующиеся кабели имеют регулируемую тепловую мощность и состоят из двух параллельных шинопроводов, встроенных в сетевой пластиковый нагревательный элемент с окружающими частицами углерода. Если температура увеличивается во время работы, пластик расширяется, и расстояние между частицами углерода увеличивается, сопротивление увеличивается, а мощность падает. Когда температура окружающей среды падает, этот процесс меняется на противоположный, и тепловая мощность увеличивается — это принцип саморегулирования.

Саморегулирующиеся кабели интеллектуально регулируют тепловую мощность в соответствии с температурой окружающей среды или воздуха — всякий раз, когда тепловые потери изолированной трубы, резервуара или нагреваемого процесса увеличиваются (при понижении температуры окружающей среды), тепловая мощность кабеля увеличивается. И наоборот, когда потери тепла уменьшаются (при повышении температуры окружающей среды или протекании продукта), нагревательный кабель реагирует уменьшением своей тепловой мощности.

Типичные области применения саморегулирующихся кабелей Eltherm включают технологический нагрев в химической и нефтехимической промышленности, обеспечивая теплом поверхности труб, барабанов, клапанов, резервуаров и сосудов как в безопасных, так и в опасных зонах.

Саморегулирующиеся нагревательные кабели

Коммерческое применение: защита трубопроводов от замерзания, поддержание температуры технологических трубопроводов, обогрев резервуаров и барабанов, таяние снега на крышах / водосточных желобах и очистка от снега и льда для обогрева рампы .

Варианты применения саморегулирующегося кабеля с обогревателем Eltherm

Варианты применения саморегулирующегося кабеля обогрева Eltherm варьируются от защиты от замерзания до поддержания температуры на трубах и резервуарах. Кроме того, доступен ряд низкотемпературных вариантов.Обычные установки и системы отопления включают поддержание температуры в нефтегазовых трубах на нефтяных вышках, защиту от замерзания и предотвращение замерзания труб водопровода.

Саморегулирующийся нагревательный кабель Eltherm

высокотемпературная оконечная нагрузка ELSR-H-BOT (электрическая тепловая трасса)

Саморегулирующийся греющий кабель Eltherm

Технические характеристики продукта

Саморегулирующийся кабель обогрева Eltherm

приложений и отраслей

Саморегулирующийся обогреватель для опасных зон

Обогрев в опасных зонах обеспечивает взрывозащищенный и искробезопасный обогрев на опасных рабочих местах в Зоне 1 и Зоне 2.Кабели Eltherm одобрены и сертифицированы в соответствии с международными классификациями опасных зон, включая ATEX, IECEx, FM и CSA.

При использовании саморегулирующегося электронагревателя во взрывоопасных зонах, условиях и в таких отраслях, как нефтегазовая или нефтехимическая, оболочка кабеля защищается специальной химической стойкой внешней оболочкой (фторполимер), опция Eltherm «BOT».

Обогрев опасных зон

Ассортимент продукции Eltherm, пригодной для использования во взрывоопасных зонах, включает:

  • Нагревательные кабели для опасных зон (ELSR-N, ELSR-LS, ELSR-H)
  • Нагревательные кабели постоянной мощности
  • Измерение и управление — Контроллер температуры Ex-box
  • Датчики температуры — ELTF-PTEx
  • Распределительные коробки — Ex-it-R (или ELAK-Ex-…)
    • Комплекты концевой заделки
  • — EL-EC… ex
  • Изоляционные втулки — ELISD
  • Механические крепления
  • Фитинги для монтажа на трубе
  • Предупреждающие знаки

Система обогрева Eltherm для опасных зон

Саморегулирующийся греющий кабель Eltherm ELSR-N до 80 ° C — Техническая информация

Наружная оболочка Автобусный провод Макс.температура экспозиции (при выключенном питании) Макс.температура экспозиции (при включении) Номинальное напряжение Радиус изгиба, не менее Температура установки, не менее Система классификации опасных зон Кабель для классификации опасных зон Свидетельства об опасной зоне
TPE-O Медь никелированная 80 ° С 65 ° С 230 В 25 мм — 45 ° С IBExU II 2G Ex e IIC T6 Gb II 2D Ex tb IIIC TX Db EPS II 2G Ex e IIC Gb II 2D Ex tb IIIC D 12ATEX1431U IECEx EPS 12.0006U
Ассортимент продукции Eltherm Heat Tracing
    • Система обогрева трубопроводов для защиты от замерзания
    • Поддержание температуры горячего водоснабжения
    • Рампа Обогрева
    • Обогрев кровли и водостока
    • Система обогрева для пожарных лестниц
    • Электрические нагревательные кабели для опасных зон

➡ Полную спецификацию, технические данные и дополнительную информацию о саморегулирующихся нагревательных кабелях Eltherm см. На страницах с описанием продуктов ниже.

Таблицы данных

Саморегулирующийся нагревательный кабель

, Производитель кабеля для электрообогрева

Саморегулирующийся нагревательный кабель

Саморегулирующийся нагревательный кабель Jiahong, также называемый саморегулирующимся нагревательным кабелем, представляет собой разновидность специального нагревательного кабеля, который может самостоятельно регулировать тепловую мощность в соответствии с изменения температуры окружающей среды.

В основном используется для защиты от замерзания, вязкости потока, обогрева и технического обслуживания.

Как авторитетный производитель нагревательных кабелей, Jiahong New Materials Co., LTD владеет запатентованной технологией сердечника PTC.

Сердечник PTC является наиболее важным элементом теплового кабеля.

Хотя в мире существует множество производителей саморегулирующихся тепловых кабелей, только менее десяти из них имеют матричную технологию (также называемую технологией PTC).

Цзяхонг входит в десятку лучших в Китае. Мы — единственный производитель, который может разрабатывать и производить матрицу или сердечник PTC на нашем заводе.

Наши основные материалы импортируются из Кореи, США и Японии. Саморегулирование — наиболее характерная особенность этого типа кабеля. Нагревательный элемент — это полимерный проводящий пластик PTC.

Графика: Саморегулирующиеся нагревательные кабели

Температура низкая, сопротивление уменьшается, а при высокой температуре сопротивление увеличивается.

Выходная мощность изменяется в зависимости от сопротивления PTC. Например, при изменении температуры трубы саморегулирующийся нагревательный кабель автоматически регулирует выходную мощность.

График: кривая выходной мощности и температуры окружающей среды

Еще одной характеристикой саморегулирующегося нагревательного кабеля Jiahong является отсутствие перегрева, независимо от того, как вы его устанавливаете.

Эта характеристика позволяет перекрестную прокладку кабеля и его можно разрезать на произвольные отрезки, не влияя на выходную мощность на единицу длины.

Вот почему люди любят саморегулирующийся нагревательный кабель — его очень легко спроектировать и установить. Именно эта характеристика упрощает установку теплового тракта. В жилых и коммерческих помещениях нет необходимости запрашивать специальную электрическую схему теплового кабеля.

Однако вы можете получить подробную спецификацию установки для промышленных приложений по запросу.

Типичный саморегулирующийся нагревательный кабель Jiahong состоит из 5 различных слоев. Конструкция включает

  1. Внутренний проводник из сплава
  2. Нагревательный элемент PTC
  3. Внутренняя изоляция или изоляция PTC
  4. Оплетка для защиты от электромагнитного излучения
  5. Наружная водонепроницаемая куртка.

Рисунок: Базовая структура саморегулирующихся нагревательных кабелей

Саморегулирующийся нагревательный кабель Jiahong часто использует луженую медь в качестве внутреннего проводника.

Этот сплав обладает хорошей электропроводностью и низким коэффициентом термического преобразования.

Каждый саморегулирующийся нагревательный кабель имеет два параллельных многожильных луженых медных провода.

Каждый многожильный провод состоит из 7 или 19 кусков луженых медных проводов.Эта конструкция прочнее одной толстой медной проволоки.

Внутренняя изоляция обычно изготавливается из тефлонового пластика, стойкого к высоким температурам, кислотам и щелочам.

При этом обладает стабильными химическими свойствами и длительным сроком службы.

Иногда тефлоновую изоляцию заменяют как внутренней изоляцией PE, так и внешней изоляцией LSZH, чтобы снизить стоимость.

Рисунок: тефлоновые материалы из Кореи и США

Слой оплетки также сделан из луженой меди.Плотность плетения зависит от количества тока, проходящего через петлю.

Обычно, чем больше ток, проходящий через петлю, тем выше плотность тканой сетки.

Для внешней оболочки часто выбирают ПВХ или фторполимер.

Оба материала обладают характеристиками устойчивости к высоким температурам, давлению, сильным кислотам и щелочам.

Кроме того, фторполимер также устойчив к высоким температурам, и его можно использовать в высокотемпературных саморегулирующихся нагревательных кабелях.

Требования к системе обогрева различаются в зависимости от конкретных проектных параметров каждого приложения.

Для удовлетворения этих потребностей компания Jiahong создала самый полный в мире ассортимент электрических нагревательных кабелей и систем управления. Саморегулирующиеся нагревательные кабели Jiahong включают три типа:

  • Саморегулирующиеся нагревательные кабели для низких температур
  • Саморегулирующиеся нагревательные кабели для средних температур
  • Саморегулирующиеся нагревательные кабели для высоких температур

Графика: различные саморегулирующиеся нагревательные кабели -Регулирующий нагревательный кабель Рабочий эффект

Низкотемпературный саморегулирующийся нагревательный кабель

Он имеет максимальную температуру обслуживания 65 градусов Цельсия и максимальную температуру кратковременного воздействия 85 градусов Цельсия.

Этот вид нагревательного кабеля широко используется в различных областях, таких как жилые, коммерческие, промышленные районы и т. Д.

Например, для обогрева металла малого диаметра, труб из ПВХ, кровли, защиты от обледенения желобов и небольших промышленных труб. защита от замерзания. Наши обычные модели — SLL, HTLe, HTM и HTR.

Среднетемпературный тепловой след

Он имеет максимальную температуру обслуживания 110 градусов Цельсия и максимальную температуру периодического воздействия 135 градусов Цельсия.

Эти кабели обогрева подходят для больших труб и систем с высокими тепловыми потерями для предотвращения замерзания при сохранении температуры.

Наша обычная модель — HTP.

Рисунок: HTP Нагревательные кабели на складе Jiahong

Высокотемпературный саморегулирующийся нагревательный кабель

Максимальная поддерживаемая температура составляет 120 градусов Цельсия, а максимальная температура периодического воздействия — 200 градусов Цельсия.

Это саморегулирующийся кабель для обогрева промышленного класса.

Может использоваться в средах с максимальной температурой 150 o C. Он является водонепроницаемым, антинеорганическим, антифрикционным и антиэкструзионным.

Используется в обычных и опасных средах. Наша обычная модель — HTS.

Саморегулирующиеся тепловые ленты Jiahong широко используются для пожаротушения трубопроводов, проектов по сероочистке дымовых газов электростанций, морских нефтяных платформ, морских судов, метро и т. Д.

С другой стороны, некоторые покупатели называют это нагревательными лентами.

Это не тот нагревательный кабель, о котором мы говорили.

Основное различие между нагревательной лентой и нагревательным кабелем — это диапазон поддерживаемой температуры, которую они могут обеспечить. Вообще говоря, диапазон нагрева саморегулирующегося нагревательного кабеля составляет от 65 o C до 150 o C.

Однако диапазон нагрева нагревательной ленты составляет 350 o C-760 o C.

Мы производим Jiahong Heating Кабели на нашем заводе.У нас есть полные производственные линии, включая 3 комплекта машин для группирования проволоки, 15 комплектов высокотемпературных и низкотемпературных экструдеров и 21 комплект плетильных машин.

С помощью этих машин мы можем производить 40000 метров нагревательного кабеля в день.

Наш срок поставки теплового кабеля Jiahong составляет всего 25 дней.

В разгар сезона это может быть около 35-40 дней.

Между тем, для некоторых обычных моделей мы можем предварительно произвести их, чтобы обеспечить быструю доставку.

Каждый саморегулирующийся нагревательный кабель Jiahong находится под строгим контролем во время производства.

Jiahong имеет единственную стандартную испытательную лабораторию CSA в Китае.

Лаборатория может предоставить 4 категории, 26 различных тестов, включая тесты проводников, тесты пластмассовых материалов, тесты печатных красок и тесты упаковочных материалов.

Рисунок: Саморегулирующиеся нагревательные кабели Jiahong Рабочая плита

Все провода обогрева должны пройти 7 категорий и 79 тестов для контроля качества.Эти испытания включают скручивание, экструзию PTC, экструзию изоляции, экструзию внешней оболочки, облучение, плетение, притирку и т. Д.

Более того, электрообогрев Jiahong должен пройти 2 раза, 100% проверки перед отделкой и окончательной упаковкой.

Всего существует 15 тестов, ключевыми из которых являются испытания на сопротивление, сопротивление изоляции и высоковольтные испытания изоляции.

Все саморегулирующиеся нагревательные кабели Jiahong одобрены большинством международных испытательных организаций.

Graphic : Jiahong Отчеты об испытаниях саморегулирующихся нагревательных кабелей

Нагревательные кабели для Северной Америки должны соответствовать стандартам UL, CULus, CSA и ETL. Для европейского рынка саморегулирующиеся нагревательные кабели должны соответствовать требованиям CE, TUV, ATEX, IECEX и EAC. Кроме того, на наши саморегулирующиеся нагревательные кабели предоставляется 10-летняя гарантия.

Саморегулирующийся нагревательный кабель: Полное руководство для импортеров

Глава 1. Саморегулирующиеся нагревательные кабели

Нагревательные кабели специально разработаны для использования как на открытом воздухе, так и внутри помещений.Проще говоря, нагревательные кабели гарантируют, что ваши трубы, резервуары и т. Д. Не замерзнут или не перегреются при понижении или повышении температуры.

Эти кабели идеально подходят для защиты от замерзания в промышленных, коммерческих и жилых помещениях.

Вот все, что вам нужно знать о наших высококачественных и первоклассных саморегулирующихся нагревательных кабелях.

1.1 Что такое саморегулирующиеся нагревательные кабели

Саморегулирующийся или саморегулирующийся нагревательный кабель — это специальный кабель, который может автоматически регулировать тепловую мощность, которую он производит, в зависимости от температуры поверхности для защиты труб и резервуаров , желоба и сосуды, среди прочего, от замерзания.

В качестве альтернативы, кабели можно также называть кабелями с автоматическим обогревом или нагревательными лентами.

Например; если температура окружающей среды начинает нагреваться, пластиковый нагревательный элемент внутри кабеля расширяется и автоматически ограничивает выходную мощность. Это снижает тепловыделение и помогает компенсировать перепады температуры.

Обратное происходит, когда температура начинает падать; полимерная сердцевина кабеля автоматически нагревается для увеличения тепловой мощности.

Однако, если температура становится слишком высокой, чтобы вызвать повреждение, нагревательный кабель автоматически полностью отключает тепловую мощность. Это позволяет нагревательному кабелю перестать нагреваться и начать охлаждение. Мы узнаем более подробно о том, как они работают позже.

1.2 Структура саморегулирующихся нагревательных кабелей

Как упоминалось ранее, при повышении температуры поверхности самоограничивающееся волокно / жила нагревательного кабеля расширяется, чтобы снизить тепловыделение, и наоборот.

Но о каких волокнах / сердцевине идет речь? Давайте разогнем складки и посмотрим, как устроены эти ценные нагревательные кабели.

Типичный нагревательный кабель, такой как саморегулирующийся нагревательный кабель Jiahong , состоит из пяти различных слоев, а именно;

  • Внутренний проводник из сплава
  • Нагревательный элемент PTC
  • Внутренняя изоляция
  • Оплетка для защиты от электромагнитного излучения
  • Наружная водонепроницаемая куртка

Кроме того, трубка обычно покрыта теплоизоляцией, которая защищает трубу от замерзания и помогает кабель не теряет тепло.

  1. Внутренний проводник из сплава

Первичный внутренний проводник или провода шины изготовлены из луженой меди. Материал обеспечивает невероятную электропроводность и низкую степень термического преобразования.

Саморегулирующиеся кабели используют два параллельных луженых медных провода, каждый из которых состоит из 7 или 19 жил из луженых медных проводов. В результате получаются сплошные медные провода.

  1. Нагревательный элемент PTC

Положительный температурный коэффициент (PTC) или нагревательные элементы с проводящим сердечником представляют собой специальные диски, которые обеспечивают очень высокую теплопередачу в небольшом пространстве.

Нагревательные элементы PTC обеспечивают мощную, безопасную и энергоэффективную передачу тепла. Обратите внимание, что это самая важная часть нагревательного кабеля, поскольку она определяет, насколько хорошо работает вся длина кабеля.

  1. Внутренняя изоляция

Большинство внутренних оберток, которые вы найдете на самоограничивающихся нагревательных кабелях, изготовлены из тефлонового пластика, который является синтетическим материалом, который не реагирует. В основном он используется в трубопроводах для химически активных и коррозионных химикатов.

Этот очень прочный материал подходит для многих промышленных применений, таких как аэрокосмическая промышленность, производство продуктов питания и напитков, телекоммуникации и даже в фармацевтике.

Внутренняя изоляция нагревательных кабелей выдерживает высокие температуры, кислоту и щелочь.

Примечание: некоторые производители стремятся заменить тефлон как внутренней PV изоляцией, так и внешней изоляцией LSZH, чтобы снизить затраты.

  1. Анти-электромагнитная радиационная оплетка

Анти-электромагнитная радиационная оплетка также известна как металлическая защитная оплетка.Этот слой также сделан из луженой меди.

Однако плотность оплетки или плетения, используемая на каждом кабеле, зависит от величины тока, проходящего через петлю.

Плетение будет иметь более высокую плотность, если через нее пропускаемый ток, и более низкую плотность, если ток, который, как ожидается, будет проходить через нее, будет низким.

  1. Наружная водонепроницаемая куртка

Наружная оболочка может быть изготовлена ​​из фторполимера или ПВХ.Фторполимерный материал в основном используется для кабелей, работающих с растворителями и кислотами.

ПВХ в основном используется для изготовления труб, электрических кабелей, полов и многих других применений, где он может заменить резину, особенно в высокотемпературных самоограничивающихся нагревательных кабелях.

Оба материала могут выдерживать высокие температуры, давление и сильные кислоты. Более того, оба элемента устойчивы к щелочам.

1.3 Преимущества саморегулирующихся нагревательных кабелей

Нагревательные кабели весьма выгодны при правильном использовании и установке.Поскольку эти параллельные нагревательные кабели состоят из встроенного полупроводящего элемента, который реагирует на изменения температуры, они могут автоматически изменять тепловую мощность по мере необходимости.

Вот и другие преимущества автоматического нагревательного кабеля:

  • Автоматическое регулирование температуры

Все мы полагаемся на тепловую энергию. Саморегулирующийся нагревательный кабель можно использовать в коммерческих секторах, жилых домах и промышленных предприятиях для понижения или повышения температуры многих приборов.

Существенным преимуществом установки саморегулирующихся нагревательных кабелей является то, что вам не требуется никаких ручных настроек при изменении температуры. Кабели могут автоматически регулироваться как в теплой, так и в холодной среде.

Например; когда слишком жарко, кабель автоматически снижает тепловыделение и потребляет меньше энергии. Та же методика применяется, когда температура начинает падать; нагревательные кабели регулируются соответствующим образом и увеличивают тепловую мощность.

  • Температурная безопасность по своей природе

Поскольку нагревательный кабель изготавливается для регулирования различных температур, он может выдерживать как низкие, так и экстремальные температуры.

Например, предприятиям, производящим такие материалы, как чугун или углеродистая сталь, нужны саморегулирующиеся кабели, которые имеют высокую устойчивость к низким температурам, поскольку элементы необходимо быстро нагревать, а затем одновременно быстро охлаждать.

Если кабели не могут выдерживать очень высокие или очень низкие температуры, жара или холод могут привести к серьезным дефектам и повреждению кабеля. Эта чувствительная металлическая деталь может расширяться при повышении температуры и сжиматься при понижении температуры, чтобы приспособиться к любым температурным изменениям.

Еще одним большим преимуществом является возможность для пользователя отрезать нагревательный кабель до любой желаемой длины, не беспокоясь об изменении свойств проволоки.

Как? Что ж, саморегулирующиеся нагревательные кабели состоят из проводящей полимерной грелки, расположенной между двумя параллельными проводниками шины, которые не могут быть повреждены при разрезании кабеля.

  • Нулевая ЭДС (электромагнитное излучение / поля)

Эти системы обогрева снижают воздействие электромагнитного излучения.Саморегулирующиеся нагревательные кабели излучают или создают нулевую ЭДС. Это означает, что ваша семья и окружающая среда будут в безопасности во всем.

Известно, что ЭМП вызывает такие проблемы, как рак кожи или груди, депрессия, невротические расстройства и многие другие вредные состояния.

Переход на системы с самоограничивающимся нагревательным кабелем будет полезен как для вашего здоровья, так и для окружающей среды.

  • Контролируемая температура (термостат не требуется)

Саморегулирующийся нагревательный кабель не нуждается в термостате для отслеживания уровней тепла, поскольку он может автоматически контролировать температуру ядра.Как упоминалось ранее, нагревательный кабель может понижать или повышать тепловую мощность в зависимости от окружающей среды.

При обнаружении высоких / низких температур в определенной области кабель может автоматически регулироваться без необходимости каждый раз проверять термостат вручную.

Глава 2: Типы саморегулирующихся нагревательных кабелей

Все саморегулирующиеся нагревательные кабели имеют определенное максимальное температурное воздействие.Температурный предел каждого приобретаемого вами кабеля зависит от типа полимера, из которого сделана жила.

Это означает, что если вы используете очень высокие температуры на кабеле, который был изготовлен для низких температур, вы можете в конечном итоге повредить тепловую ленту, не подлежащую ремонту.

Итак, что вы можете сделать, если вам требуются высокие температуры нагрева? Что ж, хорошая новость заключается в том, что производители нагревательных кабелей создают разные типы саморегулирующихся нагревательных кабелей с разными настройками температуры.

Четыре доступных типа включают

  • Низкотемпературный саморегулирующийся нагревательный кабель (LTC)
  • Среднетемпературный саморегулирующийся нагревательный кабель (MTC)
  • Высокотемпературный нагревательный кабель (HTC)
  • Сверхвысокотемпературный саморегулирующийся кабель -регулирующий нагревательный кабель (SHTC)

Несмотря на то, что кабели могут автоматически регулировать количество выделяемого тепла, в них установлены контроллеры электрообогрева, которые помогают оптимизировать работу системы.

В основном, все доступные варианты зависят от типа отопления, которое вы ищете, и от того, как вы планируете его использовать.

1. Низкотемпературный саморегулирующийся нагревательный кабель (LTC)

Рис. 6

LTC обеспечивает поддержание температуры процесса до 150 градусов F (65 градусов Цельсия). Они энергоэффективны и потребляют меньше энергии, когда требуется меньше тепла. Они лучше всего подходят для использования в жилых помещениях, например, на домашних водопроводных трубах.Кроме того, LTC устойчив к воде и большинству химикатов.

2. Среднетемпературный саморегулирующийся нагревательный кабель (MTC)

MTC может выдерживать максимальное воздействие до 212 градусов F (100 градусов Цельсия). Они идеально подходят для использования на открытом воздухе в жилых и коммерческих помещениях, например, на проездах и водостоках. MTC несколько жесткие, но обладают отличной гибкостью при намотке на трубы.

3. Высокотемпературный саморегулирующийся нагревательный кабель (HTC)

HTC может поддерживать температуру до 248 градусов F (120 градусов Цельсия).Эти кабели хорошо подходят для защиты от замерзания на больших поверхностях, таких как коммерческие здания или пешеходные дорожки. HTC можно использовать на резервуарах, судах и в крупных строительных комплексах. Они также устойчивы к воде и многим другим химическим веществам.

4. Сверхвысокотемпературный саморегулирующийся нагревательный кабель (SHTC)

SHTC может выдерживать непрерывное воздействие температуры до 374 градусов F (190 градусов Цельсия) и возможность периодического воздействия до 450 градусов по Фаренгейту (232 градуса по Цельсию).Они не перегреваются и не перегорают даже при наложении. Эти нагревательные кабели лучше всего использовать в коммерческих и промышленных целях.

Глава 3: Принцип работы саморегулирующегося нагревательного кабеля

Токопроводящая жила, также известная как нагревательный элемент PTC, является стержнем саморегулирующихся нагревательных кабелей. Энергетический ток генерируется и проходит от проводящего сердечника между двумя проводами шины и, наконец, по всей длине кабеля.

Примечание: для того, чтобы это было эффективно, провода шины заключены в специально разработанную смесь полимера и углерода. Провода шины соединены между собой полимерными дорожками. Это помогает создать бесконечную параллельную цепь.

Как? Тепловая мощность, получаемая от проводящего сердечника, применяется в соответствии с внешней температурой, чтобы поддерживать температуру выдержки выше точки замерзания.

Это означает, что при изменении температуры окружающей среды тепловой поток, разница с температурой выдержки и потребление энергии соответственно снижаются.

Проще говоря: в более холодных областях полимерные пути имеют тенденцию расширяться, а количество электрических путей в проводящем сердечнике увеличивается, что приводит к снижению сопротивления и увеличению выходной мощности.

С другой стороны, пути сужаются, когда кабель размещается в более теплых местах. Это сжатие увеличивает сопротивление и снижает выходную мощность.

NB: Расширенные полимерные пути выделяют больше тепла, в то время как сжатые полимерные пути приводят к меньшему выделению тепла.

Глава 4: Обычные применения

Саморегулирующийся нагревательный кабель регулирует выходную мощность по всей его длине, что делает его надежным решением для многих приложений, включая промышленные, жилые и коммерческие районы, как упоминалось ранее . Кроме того, нагревательные кабели очень экономичны и долговечны.

Например; Вы можете использовать саморегулирующиеся нагревательные кабели в местах, где могут замерзнуть бытовые и коммерческие водопроводные и канализационные трубы, в промышленности, чтобы предотвратить замерзание определенных жидкостей, или даже для полимеризации больших конструкций, таких как яхты, самолеты и многое другое!

4.1 Защита труб от замерзания

Независимо от того, насколько хорошо вы их изолируете, резервуары для воды и дренажные трубы замерзнут, если окружающая температура упадет ниже 0 ° C. Низкие температуры могут привести к трещинам в резервуарах и каналах для воды, что в конечном итоге будет вам дорого стоить денег на ремонт.

Так зачем устанавливать саморегулирующиеся нагревательные кабели? Простой; потому что эти системы обеспечивают надежное и долгосрочное решение проблем в работе и дорогостоящих повреждений.

Единственный способ предотвратить замерзание приборов при резком падении температуры — это добавить источник энергии в виде тепла.Именно здесь вступают в игру саморегулирующиеся нагревательные кабели.

Использование саморегулирующихся нагревательных кабелей гарантирует, что ваш дом или коммерческое здание будет защищено от замерзания водосточных желобов, разрывов водопроводных труб, пожарных труб, труб горячего водоснабжения и замерзания других жилых и коммерческих труб.

Кроме того, благодаря их функциональности и универсальности устройства защиты от замерзания, вы сможете избежать повреждения коммуникационных трубопроводов и зданий морозом, поскольку нагревательные кабели защитят все ваши трубы.

Рисунок 8 — Замороженные трубы. Фото: ProTherm Industries

4.2 Таяние снега и льда на открытом воздухе

Ежегодно в больницу поступают тысячи людей из-за травм в результате падений, связанных со снегом / льдом. Установка саморегулирующихся нагревательных кабелей может обеспечить вам безопасное место для прогулок или парковки автомобиля в снежный сезон.

Саморегулирующиеся нагревательные кабели предотвращают образование льда или снега на ваших дорожках, лестницах и подъездных дорожках.

Рисунок 9 — Нагревательные кабели тракта. Фото: Warmup

Вы фермер? Эти кабели также можно использовать для того, чтобы ваши животные были сыты круглый год. Их можно установить на резервуар для кормления животных, чтобы растопить лед из раковин для кормления животных и разморозить воду, потребляемую домашними животными.

Как? Просто: нагревательные кабели автоматически активируются при обнаружении образования льда или снега и автоматически отключаются, когда снег или лед тает.

4.3 Обогрев кровли и водосточных желобов

Для вашей крыши и водосточных желобов также можно использовать нагревательные кабели. Саморегулирующиеся нагревательные кабели для вашей крыши и водостоков предотвращают образование комков снега и льда.

Как вы знаете, комки могут быть очень опасными, если они упадут и ударит вас, когда вы идете под ними. Кроме того, комки льда и иней из снега могут повредить ваши крыши, водосточные желоба и водосточные трубы.

Следовательно, необходимо установить нагревательные кабели для крыши и водостока.

Примечание: убедитесь, что вы подключаете кабель в областях над краями крыши (карнизами), чтобы тающий снег не замерз снова, когда он начинает стекать в сточные канавы.

Рис. 10. Нагревательные кабели для кровли и водостока. Фото: Warmup

Как кабель работает на крыше и водостоке? Он автоматически выделяет высокие уровни тепла всякий раз, когда он покрыт льдом или снегом, а по мере таяния снега или льда он снижает свою выходную мощность.

Вы можете проложить нагревательные кабели прямо в водосточных желобах или оставить их висеть внутри водосточной трубы. * Подробнее о том, как безопасно установить саморегулирующиеся нагревательные кабели в вашем доме, позже.

4.4 Контроль вязкости потока (промышленный и химический)

Все мы знаем, что почти все жидкости и твердые вещества свободно текут при нагревании, включая сироп, расплавленное стекло, пищевые масла, мед, деготь, воду, серную кислоту. кислота, и даже моторное масло.

Рисунок 11 — Саморегулирующийся нагревательный кабель для промышленности

Нагревательные кабели могут использоваться в промышленных целях для нагрева химикатов и поддержания постоянного потока жидкостей.Лучшая часть? Кабели не загрязняют и не сжигают жидкости. Кроме того, нагревательные кабели могут нагреваться до 500 градусов по Фаренгейту.

4.5 Контроль и поддержание температуры процесса

Как вы уже знаете, некоторые материалы автоматически становятся твердыми, если они не имеют постоянного и постоянного тепла. источник. В приложениях с технологической температурой обычно требуется контроль вязкости потока для определенных химикатов и жидкостей, таких как кислоты, жидкое топливо и смазочные материалы, некоторые пластмассы, десульфуризация на тепловых электростанциях, CEM (анализ проб дыма), смолы и даже удобрения.

Рисунок 12 — Контроль температуры технологического процесса в промышленности. Фото: Offshore Technology

Саморегулирующиеся нагревательные кабели могут обеспечить стабильный контроль и поддержание температуры технологического процесса при применении.

Для большинства упомянутых жидкостей требуется постоянная температура в диапазоне от 60 до 120 градусов C и максимальная температура воздействия 215 градусов C. Вы можете использовать самоограничивающуюся технологию для поддержания высоких температур, которые гарантируют, что жидкости и другие компоненты не останутся незамеченными. t остыть и заморозить или перегреть.

Примечание. Используемые нагревательные кабели должны выдерживать высокие рабочие температуры в течение длительного периода.

4.6 Отверждение композитов

Некоторые конструкции настолько большие и тяжелые, что их нельзя просто поместить в печь для отверждения. Различные производители саморегулирующихся нагревательных кабелей, такие как Jiahong China , создают кабели для отверждения и ремонта композитов.

Саморегулирующиеся нагревательные кабели можно использовать в различных отраслях промышленности, например, в авиакосмической отрасли (самолеты, реактивные самолеты и т. Д.).,), морская (корабли, яхты и т. д.), энергия ветра (например, ветряные турбины) и многие другие типы композитных волоконных конструкций.

В кабелях используется метод горячего склеивания, который можно использовать для отверждения мокрых слоев, пропитывания смолы, препрега и склеивания металла. Вы будете удивлены качественными циклами отверждения, точностью и эффективностью использования нагревательных кабелей для отверждения композитов.

Глава 5: Саморегулирующиеся нагревательные кабели постоянной мощности на обогревателе

Нагревательные кабели можно разделить на две категории: саморегулирующиеся и постоянной мощности.

Следует иметь в виду, что эти два продукта идеально подходят для одной и той же цели, но они дают разные результаты при применении в определенных условиях.

5.1 Электронагреватель: Саморегулирующийся или постоянная мощность

Саморегулирующийся нагревательный кабель работает, автоматически определяя, где температура высокая или низкая, и регулируя ее соответствующим образом, в то время как нагревательный кабель постоянной мощности выдает такое же количество тепла по всей длине шнура независимо от изменений температуры окружающей среды.

Например; если вы подключаете нагревательный кабель на большом расстоянии, саморегулирующийся кабель автоматически обнаруживает области, которые не требуют большого количества тепла, и соответственно уменьшает тепло, излучаемое в эти области, или выделяет больше тепла в местах вдоль кабеля, которые регистрируют более низкую температуру окружающей среды. температуры.

Однако кабель постоянной мощности будет выделять одинаковое количество тепла независимо от того, высокая или низкая температура окружающей среды на разных участках кабеля.

5.2 Саморегулирующаяся конструкция, плюсы и минусы

Саморегулирующийся нагревательный кабель для работы использует токопроводящую жилу. Эта проводящая основа использует разную мощность на разной длине провода, что означает, что сердечник становится более проводящим в более холодных местах.

Проще говоря; он увеличивает или уменьшает мощность, необходимую для того, чтобы идти в ногу с понижением или повышением температуры.

Например, изобразите шнур, который может увеличить мощность в более холодных местах и ​​опустить ее в более теплых областях вдоль провода.

Саморегулирующиеся нагревательные кабели отлично подходят для вашего дома, бизнеса или промышленного использования, особенно если у вас есть постоянные проблемы с сосульками или ледяными образованиями.

Рисунок 13 Самоограничивающийся греющий кабель для обогрева Фото: Нагрев и процесс

Плюсы

  • Существует контролируемая мощность на метр кабеля Высокая химическая стойкость
  • Длительный жизненный цикл
  • Устойчивость к ультрафиолетовому излучению
  • Меньше энергии в теплые месяцы
  • Мощность может быть автоматически снижена

Минусы

  • Кабели не отключаются сами по себе
  • Провод не отводит тепло выше заданного уровня температуры
5.3 Структура постоянной мощности, плюсы и минусы

Кабели постоянной мощности обеспечивают одинаковую мощность по всей длине, что означает непрерывную подачу тепла, излучаемого по всей длине кабеля.

Т.е. Кабель излучает одинаковую тепловую мощность по всей длине нагревательного кабеля, не уменьшая или не увеличивая тепловую мощность в областях с более высокими или более низкими температурами.

Нагревательные кабели постоянной мощности идеально подходят для домовладельцев, которые хотят поддерживать свою тепловую мощность.

Плюсы

  • Односторонний вход мощности
  • Можно накладывать слои без точных измерений, так как вы можете отрезать шнур
  • Постоянная выходная мощность
  • Подходит для обогрева труб во взрывоопасных зонах

Минусы

  • Кабель не регулируется автоматически в зависимости от температуры наружного воздуха
  • Требуется больше электроэнергии
  • Всегда необходимо использовать контроллер или термостат

Глава 6: Установка саморегулирующегося нагревательного кабеля

Нагревательные кабели при правильной установке могут минимизировать вероятность замерзания воды и образования льда, вызывающего утечку.

Будь то герметизация утечек воды и воздуха в чердачное помещение, дополнительная изоляция в коммерческих зданиях или обеспечение надлежащей вентиляции для ваших некондиционированных помещений, некоторые вещи можно сделать в жилых, коммерческих или промышленных помещениях, чтобы свести к минимуму и предотвратить ущерб. .

6.1 Профессиональная установка Vs. DIY

Профессиональная установка

Стоимость установки тепловых лент варьируется от одного проекта к другому в зависимости от таких вариаций, как глубина и длина карниза, наклон и высота крыши, желоб конфигурация и общий дизайн системы.

Продукты, которые мы устанавливаем в Jiahong, относятся к профессиональному уровню и прослужат много лет. В целях безопасности мы рекомендуем использовать только профессиональную установку.

Сначала мы оценим вашу ситуацию и определим, как действовать. Профессиональная установка включает в себя тщательный осмотр местности, чтобы сначала определить, подходит ли нагревательный кабель. Это делается перед началом прокладки нагревательного кабеля.

Затем профессионал осматривает систему трубопроводов и планирует прокладку нагревательного кабеля.Это делается для проверки завершения всех механических работ и инструментов. Это также делается для проверки того, что все покрытия и поверхности сухие.

Кабель может быть проложен по спирали вокруг трубы или по прямым линиям трубы. По возможности кабель прикладывают к нагретому объекту плашмя.

* Прямое отслеживание — Здесь кабель устанавливается в нижнем квадранте трубы, чтобы предотвратить физическое повреждение нагревательного кабеля в результате наступления на него или падающих предметов.

* Спиральное — в основном используется, когда количество типов кабелей ограничено. Этот метод увеличивает длину нагревательного кабеля на фут трубы.

Кабели должны плотно прилегать к трубе и закрепляться с интервалом 12 дюймов. Дополнительно нагревательные кабели можно крепить стекловолоконной лентой. Пластиковые стяжки также можно использовать, если максимальная температура пластика соответствует требованиям системы или превышает их.

Нагревательный кабель разрезается только после того, как он прикреплен к трубе. Прежде чем приступить к резке, профессионал сначала подтвердит допустимость соединений, выводов и радиаторов (опоры, клапаны и т. Д.).

Нагревательный кабель всегда следует прокладывать таким образом, чтобы можно было легко снимать клапаны, не разрезая кабель обогревателя — лучший способ добиться этого — сделать петлю на кабеле.

Использование квалифицированного электрика — самый безопасный способ установить эти кабели, поскольку они обладают знаниями, необходимыми для выполнения работы.Кроме того, профессиональные специалисты по нагревательным кабелям осведомлены о мерах безопасности, необходимых до начала работы, во время и после завершения работы.

DIY

Каким бы заманчивым ни был этот вариант, мы настоятельно не рекомендуем его, потому что любая крошечная ошибка может привести к огромным расходам и проблемам безопасности.

Независимо от того, выбираете ли вы профессиональную установку или установку своими руками, перед началом работы следует учесть несколько моментов:

  • Саморегулирующиеся нагревательные кабели можно использовать только для прокладки труб из пластика или металла.
  • Всегда проверяйте, что трубка до трассируемой линии полностью высохла.
  • Лучше всего защитить греющий кабель от чрезмерного натяжения и деформации. Это означает, что кабель не следует затягивать слишком сильно, так как это может привести к серьезным повреждениям.
  • Не наступайте на эти кабели и не пересекайте их с транспортными средствами. Это очень важно, так как это может привести к необратимому повреждению нагревательных кабелей. Ваши кабели должны быть проложены снизу, особенно если они проложены в местах, где люди ходят или едут.
  • Никогда не обезопасьте себя, ограничивая нагревательный кабель металлическими или металлическими лентами. Используйте алюминиевую ленту, чтобы обеспечить эффективную теплопередачу.
  • Убедитесь, что поверхность, на которую уложены кабели, чистая и не содержит острых камней, металлов и других предметов.
  • При хранении кабеля убедитесь, что концы герметизированы, чтобы не допустить попадания влаги, которая в противном случае может повредить кабель.
6.2 Принадлежности (распределительная коробка)

Распределительные коробки используются для покрытия, обслуживания и защиты труб и резервуаров, пожарных спринклеров, крыш и желобов, проездов и полов.

Их можно использовать для защиты от замерзания и обледенения, защиты резервуаров, труб и пожарных спринклеров от замерзания, защиты от обледенения крыш и водосточных желобов, технического обслуживания резервуаров и трубопроводов, технического обслуживания горячей воды, а также технического обслуживания систем обогрева пола и проезжей части.

Рисунок 14 — Распределительная коробка. Источник фотографии: sst iwarm

Проще говоря, распределительные коробки используются для надежного соединения между нагревательными кабелями, шнуром питания и кабелями с холодным вводом.Распределительные коробки могут монтироваться на трубе или стене с использованием различных опорных кронштейнов.

Преимущества и основные характеристики распределительных коробок:

  • Их можно использовать во взрывоопасных зонах
  • Они просты в установке и обслуживании — в них используются пружинные клеммы, и они очень просторны внутри
  • Распределительные коробки совместимы с силовыми кабелями с поперечным сечением
  • Коробки для принадлежностей отличаются высокой надежностью

Минимальный набор принадлежностей для установки включает:

* имейте в виду, что эти принадлежности зависят от типа установки: e.грамм. водостоки, проезды и т. д.

  • Комплекты для подключения питания и концевой заделки
  • Ленты для крепления кабелей
  • Термостатический контроль и контроль

Глава 7: Крупнейший производитель нагревательных кабелей в Азиатско-Тихоокеанском регионе

Jiahong China уже более 25 лет играет важную роль в производстве нагревательных кабелей. Мы являемся мировым лидером в производстве саморегулирующихся нагревательных кабелей и единственным производителем, который владеет технологиями PTC в Китае.

Наши кабели имеют более чем десятилетнюю гарантию и используют новейшие технологии, такие как высококачественные кабели с фторполимерной изоляцией.

Кроме того, все наши продукты были протестированы и одобрены как европейскими, так и американскими испытательными институтами.

Наши обширные линейки саморегулирующихся нагревательных кабелей подходят для различных областей применения и отраслей, включая жилые, коммерческие и промышленные цели.

Наши кабели для электрообогрева могут использоваться для ряда применений, включая саморегулирующиеся, с минеральной изоляцией, паровой провод, ограничение мощности, параллельную постоянную мощность и связки инструментальных трубок.

Кроме того, нагревательные кабели Jiahong China могут использоваться в областях, где требуется нагрев при критических температурах технологического процесса, поскольку они предназначены для предотвращения замерзания и поддержания вязкости жидкости и высокой текучести при низких температурах окружающей среды.

Вот полный список нашей серии самоограничивающихся нагревательных кабелей:

  • Внутрипроводящий нагревательный кабель
  • Нагревательный кабель для труб и кровли для жилых помещений
  • Нагревательный кабель для коммерческих и легких промышленных предприятий
  • Опасный промышленный нагревательный кабель 100 ℃
  • Опасный Промышленный нагревательный кабель 120 ℃
  • Опасный промышленный нагревательный кабель 190 ℃
  • Саморегулирующийся нагревательный кабель SLL

Глава 8. На что следует обратить внимание перед покупкой саморегулирующегося нагревательного кабеля

8 .1: Сертификаты

Перед выбором нагревательного кабеля необходимо убедиться, что он одобрен для использования в обычных (неклассифицированных) и опасных (классифицированных) местах. Для получения конкретной информации об одобрении всегда обращайтесь к прилагаемому листу технических характеристик продукта.

8.2: Опасные зоны

Саморегулирующиеся нагревательные кабели для опасных зон должны быть сертифицированы в соответствии с требованиями действующих стандартов для их типа защиты от потенциально взрывоопасных газов и / или горючей пыли.

Производитель отопления, с которым вы работаете, должен соответствовать требованиям безопасности из:

  • Стандарт для тестирования, проектирования, установки и обслуживания электрообогрева для промышленного применения
  • Стандарт для тестирования , Проектирование, установка и техническое обслуживание систем электрообогрева для коммерческого применения
  • Национальный электротехнический кодекс Международный электротехнический кодекс серии
  • И органы по требованиям к электротехнике и безопасности

8.3: Технические характеристики нагревательного кабеля

Номинальная выходная мощность зависит от выходной мощности и длины цепи. Для более простого объяснения номинальная выходная мощность для саморегулирующихся нагревательных кабелей определяется путем измерения электрического или теплового тока (выходная мощность) и длины, чтобы узнать напряжение, необходимое в цепи.

* Чем выше температура трубы, тем ниже необходимая мощность. Помните, что температура трубы зависит от температуры поверхности.

Мы разработали таблицу с использованием двух различных напряжений, необходимых для металлических труб, чтобы помочь вам лучше понять;

9024 9024 9024 9024 Диапазон
208 В Диапазон выходной мощности Длина цепи
0,82 0,96
0,85 0,94
0,94
Длина цепи
1.13 1,08
1,12 1,09
1,08 1,11

Имейте в виду, что это пример номинальной выходной мощности. Длина цепи и напряжение будут изменяться при изменении упомянутых выше факторов.

Все нагревательные кабели имеют минимальную температуру установки -40 градусов C (-40 градусов F). Однако поддержание температуры процесса (защита от замерзания), периодические температуры воздействия и постоянные температуры зависят от типа нагревательного кабеля, который вы используете. купить (низкая температура, средняя, ​​высокая или сверхвысокая температура.)

Во избежание образования складок минимальный радиус изгиба всех нагревательных кабелей должен составлять 25 мм (1,0 дюйм).

Для трубопровода размеры вашего кабеля должны соответствовать общему количеству нагревательного кабеля, необходимому для длины трубы. При прямом прокладке греющего кабеля размеры равны всей длине трубопровода. Добавьте не менее 1 метра, чтобы обеспечить вход в распределительную коробку и концевые уплотнения. Кроме того, добавьте длину нагревательного кабеля на 5–10% для фланцев, колен, колен и т. Д.

Для спиральных трубопроводов установленные размеры кабеля = коэффициент спиральности X длины трубы.

Длина контура зависит от нескольких условий, которые необходимо учитывать, включая:

  • Рабочее напряжение
  • Выбранный нагревательный кабель (плотность и тип ватт)
  • Длина трубопровода, включая дополнительный припуск
  • Ожидаемая температура запуска
  • Максимально допустимая длина цепи
  • Доступный размер автоматического выключателя

Заключение

Наши саморегулирующиеся нагревательные кабельные системы Jiahong China очень безопасны и экономичны.Они сертифицированы на безусловный T-рейтинг в соответствии с европейскими и американскими стандартами. Вы можете быть уверены, что температура поверхности нагревательного кабеля никогда не превысит температуру класса T.

Благодаря принципу саморегулирования, система Jiahong China экономит электроэнергию и, следовательно, снижает эксплуатационные расходы. Наконец, система требует минимального обслуживания и полностью устойчива ко всем процедурам обслуживания труб. Для получения дополнительной информации по телефону свяжитесь с нами по телефону .

Что такое саморегулирующийся тепловой кабель | Всепогодная броня

В чем именно разница между этими двумя типами и какой из них более эффективен?

Нагревательные кабели используются в различных ситуациях, включая напольное отопление, защиту труб, таяние снега и т. Д. Нагревательные кабели делятся на две категории: саморегулирующиеся и с постоянной мощностью. Оба имеют одну и ту же цель; тем не менее, в некоторых ситуациях один тип будет лучше, чем другой.

  • Шинные провода — переносят электричество к проводящей сердцевине
  • Проводящий сердечник: более низкие температуры пропускают больше энергии, вызывая нагрев. По мере нагрева он расширяется и пропускает меньше энергии. При пятидесяти градусах пускай это 10 Вт / фут. При нулевом запуске это 30 Вт / фут.
  • Металлический защитный экран: провод заземления

Саморегулирующийся нагреватель типа использует токопроводящий сердечник. Этот сердечник становится более проводящим в холодную погоду, увеличивая потребляемую мощность в ответ на понижение температуры.Это идеально подходит для домовладельцев и / или предприятий, у которых ежегодно возникают проблемы с сосульками или ледяными плотинами на крыше или желобах. В теплые месяцы потребляется меньше энергии, так как снижается потребность в мощности. Хотя эти кабели регулируются соответствующим образом, они не отключаются полностью сами по себе и должны использоваться с каким-либо контроллером или термостатом, а также с большим выключателем.

Кабели постоянной мощности используют одинаковую мощность по всей длине и не регулируются автоматически.Постоянное тепло, которое они излучают, делает их лучшим выбором для домовладельцев, желающих поддерживать тепловую мощность. Он потребляет больше энергии, поэтому его необходимо использовать с контроллером или термостатом.

Тепловые кабели постоянной мощности и саморегулирующиеся кабели работают внутри помещений для обогрева полов или плавления и удаления льда на улице. При принятии решения о том, что лучше всего подходит для крыш и водосточных желобов, наиболее эффективным выбором будет саморегулирование, поскольку они способны поглощать влагу даже при низкой наружной температуре. Кабели постоянной мощности — лучший выбор для ситуаций, когда требуется таяние снега, поскольку они способны не отставать от изменений окружающей среды.

Nelson ™ Heat Trace Type XLT Саморегулирующийся кабель нагревателя | Промышленный кабель обогревателя

Саморегулирующийся кабель обогревателя серии Nelson ™ Heat Trace XLT идеален для поддержания потока в широком диапазоне рабочих температур. Продукт используется для защиты от замерзания труб, периодически очищаемых паром (420 фунтов на кв. Дюйм), и для поддержания температуры для процессов 150 ° C (300 ° F) или ниже. Нагревательные кабели серии XLT доступны на 120 и 240 вольт и предназначены для использования в обычных (неклассифицированных) и опасных (классифицированных) местах.Типичные области применения включают трубопроводы для углеводородов и химических продуктов.

XLT Саморегулирующийся кабель нагревателя Описание

  • Саморегулирующийся нагревательный кабель Nelson типа XLT представляет собой полосу электрического нагревателя параллельной цепи.
  • Проводящий материал сердечника из фторполимера экструдируется по многожильным никелированным медным проводам 14-го калибра.
  • Фторполимерная оболочка обеспечивает отличную диэлектрическую прочность, влагостойкость, защиту от ударов и истирания, а также широкий диапазон химической стойкости.
  • Скрученная оплетка из луженого медного металла поставляется на все нагреватели.
  • Дополнительная фторполимерная оболочка может быть указана, когда кабель нагревателя должен быть проложен во влажной или агрессивной среде.
  • Базовый продукт поставляется с луженой медной металлической оплеткой, которая может использоваться как в обычных условиях, так и в сухих, некоррозионных опасных (классифицированных) зонах.

Саморегулирующийся нагревательный кабель XLT Применение

  • Саморегулирующийся нагревательный кабель Nelson типа XLT идеально подходит для поддержания потока в широком диапазоне рабочих температур.
  • Продукт используется для защиты от замерзания труб, периодически очищаемых паром (420 фунтов на кв. Дюйм), и для поддержания температуры для процессов 150 ° C (300 ° F) или ниже.
  • Типичные области применения включают трубопроводы для углеводородов и химических продуктов.

Nelson Heat Trace Type XLT Саморегулирующийся кабель нагревателя

Щелкните здесь, чтобы получить ценовое предложение, или заполните нашу онлайн-форму для получения дополнительной информации.

Не все нагревательные кабели созданы одинаковыми

Это гостевое сообщение в блоге Стива Куля из компании Radiant Solutions.Это вторая часть из трех частей.

За последние 30 лет меня бесчисленное количество раз спрашивали, являются ли тепловые кабели хорошим или плохим решением для ледяных плотин. Я всегда отвечал «да». Это отличное решение, если вы используете правильный кабель, и плохое решение, если вы этого не сделаете. Тепловые кабели — неоднозначная тема в области предотвращения ледяных плотин не зря. Они могут быть неэффективными, недолговечными, неэффективными и даже создавать опасность пожара в некоторых ситуациях.

Но чтобы было ясно, все эти проблемы связаны с установкой с использованием кабелей низкого качества, известных как «постоянная мощность», которые обычно покупаются на Amazon или в крупных розничных магазинах и устанавливаются не профессиональными руками. .Кабель постоянной мощности получил свое название от того факта, что, в отличие от саморегулирующегося кабеля, он не регулирует потребление энергии автоматически при изменении температуры наружного воздуха. Он горячий, горячий, горячий, 100% времени при включении. Есть много других сомнительных различий, описанных ниже.

К сожалению, нагревательный кабель постоянной мощности является наиболее широко используемым кабелем для защиты от обледенения крыш в стране, на него приходится примерно 90% всех жилищных установок и почти 100% всех жалоб. Основываясь на моем многолетнем опыте защиты от ледяных плотин и жилищного строительства, мое мнение о кабеле постоянной мощности однозначно: Лучше ничего не устанавливать, чем использовать эти изделия в своем доме. Это объясняет, почему 60% установок тепловых лент, которые мы проводим в Миннеаполисе, включают отключение постоянной мощности и замену ее саморегулирующимся кабелем даже в системах, которым меньше года. Облом.

Краткие сведения о тепловом кабеле постоянной мощности

Стоимость: 100-футовый кабель постоянной мощности обойдется вам примерно в 75 долларов, тогда как саморегулирующийся кабель такой же длины будет ближе к 350 долларам. В конечном счете, дешевизна — это единственное краткосрочное преимущество кабеля постоянной мощности перед саморегулирующимся кабелем.Саморегулирующийся кабель намного дешевле в долгосрочной перспективе, если принять во внимание срок службы и потребление энергии. Если кабель кажется очень доступным, это, вероятно, потому, что он дешевый.

Размеры и торговые марки : Как среднестатистический человек отличит саморегулирующийся кабель от кабеля постоянной мощности? Вот несколько быстрых советов. Визуально определить кабель постоянной мощности очень просто. Обычно он черный и круглый, диаметром около дюйма и обычно продается под торговыми марками Frost King, EasyHeat, Wrap-On или Heat-It.

Кабели постоянной мощности обычно являются единственным вариантом в местных магазинах бытовой техники, как больших, так и малых. Напротив, саморегулирующиеся кабели обычно имеют размер ¼ ”x ½”, аналогичные по форме стандартному проводу Romex®, используемому в американских домах. Для всех наших установок мы используем Heat Tape Pro, саморегулирующийся тепловой кабель коммерческого класса, на который распространяется пятилетняя гарантия производителя.

Производительность и ограничения : Быстрый обзор руководства и маркетинговых материалов расскажет вам довольно много о кабеле постоянной мощности, включая эти важные ограничения, о которых мало кто знает:

  1. Кабель постоянной мощности будет эффективно работать, когда на улице выше 15 градусов.
  2. Кабель постоянной мощности нельзя использовать на металлических крышах, резиновых крышах, деревянных крышах, плоских крышах, шиферных крышах, черепичных крышах, синтетических крышах или крышах с защитными желобами.
  3. Кабель постоянной мощности не должен перекрываться или касаться себя в любой точке установки. В противном случае он может перегореть, перегреться и / или загореться.
  4. Горючие вещества, такие как листья и сосновые иглы, необходимо убрать из кабелей постоянной мощности, чтобы снизить риск возгорания.
  5. Поврежденные кабели постоянной мощности не подлежат ремонту.
  6. На кабели постоянной мощности предоставляется гарантия сроком от одного до двух лет.
  7. Кабель постоянной мощности не эффективен при температуре ниже 15 градусов и может ухудшить ледяные дамбы, если используется ниже этого порога.
  8. Кабель постоянной мощности не должен касаться какого-либо металла на вашей крыше, включая водосточные желоба, водосточные трубы и световые люки, если только этот металл не будет электрически заземлен лицензированным электриком.

Краткая информация о саморегулирующемся тепловом кабеле

Саморегулирующиеся тепловые кабели были первоначально разработаны более 50 лет назад для использования на арктических нефтяных месторождениях для предотвращения замерзания трубопроводов.Это надежная технология, эффективность которой доказана на протяжении многих лет. Он имеет специальный проводящий сердечник, который требует больше энергии в ответ на холод и меньше, когда температура выше. Другими словами, он «саморегулируется». Вот некоторые преимущества саморегулирующихся тепловых кабелей:

  1. Саморегулирующийся кабель может перекрывать себя без риска короткого замыкания и никогда не перегревается.
  2. Саморегулирующийся кабель можно использовать на любом кровельном материале или на любом склоне, включая асфальт, металл, резину, дерево, синтетику и плоские крыши.
  3. Саморегулирующийся кабель не загорится листьями или хвоей.
  4. Саморегулирующийся кабель рассчитан на срок службы десять лет.
  5. Саморегулирующийся кабель может касаться металлических предметов, таких как водостоки и водосточные желоба.
  6. Саморегулирующийся кабель можно отремонтировать в полевых условиях и модифицировать сращиванием для соответствия любой конструкции.
  7. Саморегулирующийся кабель регулирует потребление энергии в зависимости от температуры наружного воздуха.
  8. Можно быстро установить с помощью зажимов Grip Clips, что избавляет от необходимости проделывать отверстия для гвоздей в кровельной системе.

Предотвращение тепловой ленты и ледяных плотин: некоторые последние мысли

После всех этих лет работы в области строительства ледяных плотин, кровли и ремонта, я все еще возвращаюсь к естественному закону в обслуживании дома: решение всегда связано с бюджетом. Если у вас много средств, вы выберете один путь, если у вас более жесткий кошелек, вы выберете другой. Что касается ледяных плотин, боюсь, не всегда есть «дешевые» решения. Домовладельцам иногда приходится выбирать из трех зол: 1) много тратить на архитектурные улучшения, 2) много тратить на профессиональную очистку крыши лопатой или сильно рисковать, делая это самостоятельно, или 3) потратить изрядную сумму на нагревательные кабели.Средняя цена саморегулирующейся системы нагревательного кабеля, которую мы устанавливаем в районе Миннеаполиса, составляет от 1000 до 2000 долларов.

Мой совет всем, кто рассматривает использование теплового кабеля для предотвращения образования ледяной плотины, — либо установите высококачественный саморегулирующийся тепловой кабель, либо полностью его не используйте.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
