Неотъемлемым элементом при прокладывании проводки являются кабели для заземления. Они значительно снижают вероятность аварий и положительно влияют на общее функционирование проводки. При выборе провода для заземления оценивают материал, из которого изготавливается кабель, площадь сечения, а также другие показатели и нормы, регулируемые СНИП.

Особенности монтажных операций

Монтаж проводки регламентируется электроустановки правилами и нормативными актами, с которыми можно ознакомиться в открытых источниках. Все они утверждены Минэнерго РФ от 8 июля 2002 года.
Провода заземления должны находиться в изоляции для обеспечения соответствующей безопасности.

Технические характеристики выдерживаются на не меньшем уровне, чем в фазных проводах.

Если изоляции недостаточно, это может привести к коррозии. Она возникает при воздействии на металл воды и кислорода, потому без изоляции и в среде с повышенной влажностью риск подвергнуть проводку окислению увеличивается. Необходимо брать кабели с небольшим запасом, нельзя укладывать их внатяг – при воздействии разных температур металл может как сжиматься, так и расширяться.

Другие способы заземления

Помимо специальных медных кабелей допускается использование и других вариантов. Заземление может быть и в едином кабеле с фазой. Провод для заземления может идти к металлоконструкциям в здании, к арматуре (в здании или подвалах), к электрощиту (со специальными отверстиями).

Помимо вышеперечисленных способов, можно крепиться и к иным проводникам. Основным требованием будет соответствие технических характеристик с вышеперечисленными способами, а так же невозможность случайного разрыва цепи. Проводник должен быть защищен от внешнего воздействия, в том числе механических повреждений и попадания жидкости.

Есть определенные ограничения в реализации таких кабелей. Основные требования сводятся к запрету заземления в проводники, которые используют различные жидкости (например, водопровод, канализация). Так же, категорически запрещается это делать в трубы, предназначенные для транспортировки взрывоопасных и легковоспламеняющихся жидкостей. Это касается и газа. Еще одним важным моментом является запрет на использование свинцовых оболочек, гофры из металлов и прочих элементов, которые проводят электричество.

Медные проводники ограничены в сечении (кв. мм), если они не являются основным проводом в проводке, не используются под общей изоляцией с фазой.

Ограничение в сечении таких проводов следующее:

1. При наличии защитных элементов, которые сохраняют кабель от механических воздействий, сечение провода заземления должно быть 2,5 кв. мм.
2. При отсутствии защитных элементов – 4 кв. мм.

Если используются алюминиевые проводники, сечение провода для заземления должно быть не меньше 16 кв. мм включительно.

Продукция и ее выбор

При выборе кабеля для заземления нужно учитывать множество факторов. Но для большего ускорения подбора существуют системы стандартов. Они нужны в первую очередь для грамотного подбора под распределительные шкафы и прочее электрооборудование. Для этого достаточно знать, каким цветом провод заземления и другие обозначены на схеме. По стандарту провода заземления окрашены в желто-зеленый цвет, условное обозначение — РЕ.

Иногда продавцы пытаются продать трехжильные кабели, которые не соответствуют принятым стандартам. Конечно, они гораздо дешевле отдельных, но существует большой риск появления аварийных ситуаций, а также поломки техники, если монтаж был некачественным.

Технические обозначения стандартизированы. Разве что китайские провода могут иметь свои собственные обозначения. В Европе и России они следующие:

1. NYM – кабель имеет желто-зеленый цвет, а также усиленную изоляцию. Предназначены не только для дома, но и для помещений, содержащих горючие и взрывоопасные смеси. Так же, применяется в местах с повышенной влажностью или с резкими перепадами температуры. Например, баня, погреб.

2. Плоский кабель с маркой ВВГ. Заземление установлено в центральной жиле. За счет своей конструкции заметно облегчает монтажные операции в квартире или жилом доме. К ним можно купить гофру защитного типа. Такое изделие будет крайне устойчиво к механическим повреждениям.
3. НГ. Такая маркировка говорит о том, что изоляция выполнена из негорючего состава (полимера). Если есть маркировка LS, то это означает, что в случае горения изоляция будет выделять наименьшее количество дыма и просто плавиться. Если же Вам надо максимально обезопасить провода, даже от воздействия прямого огня, то ищите маркировку FRLS.
4. ПВ-3. Кабель заземления с изоляцией, служит для прокладки вне основной схемы. Состоит из перекрученных медных жилок.

Заключение

При подборе проводов заземления стоит обращать внимание на сечение и соответствие уже существующей сети. Но в случае прокладки новой нужно согласовывать все монтажные моменты, опираясь на техническую документацию. При выборе проводов под нестандартные условия монтажа лучше покупать защитные кабели с прослойкой дополнительной изоляции.

В любом случае всегда можно воспользоваться специальной гофрой для защиты от внешних повреждений, как механических, так и воздействия окружающей среды. Если вы не уверены в своих силах, так как монтаж такой продукции требует определенных навыков, лучше обратиться к специалистам, которые помогут вам как с подбором, так и с монтажом и вводов в эксплуатацию.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Как подобрать кабель для заземления?

Статьи по электротехнике — sksbrest.by

• 02.12.2021
• Опубликовано focus-admin

02 Дек

Если приборы выходят из строя, то неожиданные удары электротоком — явление нормальное. Как и во время скачков напряжения или по другим причинам, которые реже встречаются. Но можно этого не допускать, если задуматься о проведении такой малоприятной процедуры, как заземление. Данный способ электрики считают недорогим по финансовым затратам и эффективным в плане ожиданий. Он позволяет защитить себя и других людей от неприятностей с током.

Где и при каких условиях не обойтись без заземления и как оно работает?

Полезно вспомнить, что это такое. Сейчас даже не все электрики смогут воспроизвести без подсказки Интернета формулировку этого понятия. А раньше о нём знали ещё при поступлении в училища на электриков. Это умышленное создание соединения заземляющего устройства с рабочим электрооборудованием (сетевым узлом либо точкой). В качестве устройства-заземлителя выступают:

1. Приборы и приспособления, специально для этого сделанные.
2. Грунт.

Оба варианта имеют одинаковый эффект. Только используются они в разных ситуациях.

Устройство и рабочий кабель выбирают, исходя из того, зачем и что именно предстоит заземлять. Видов заземления известно два:

• функциональное (его ещё рабочим называют). Это процесс, без которого нормальная работа приборов невозможна;
• защитное. Это заземление, которое ведёт к безопасности в работе со стороны конкретного оборудования. Данный способ применяется не на постоянной основе, а лишь тогда, когда в прибор ударил разряд молнии или он перестал функционировать по другим причинам.

Иногда защитный вариант заземления применяют для того чтобы помехи электромагнитного характера количественно снизились. Но именно оно используется, когда речь заходит о частных домовладениях либо обычных квартирах в многоквартирных домах. И тут появляется вопрос: какой кабель защитного заземления надо использовать? Чаще всего в роли заземляющего проводника берут провод с одной жилой. Иногда — кусок многожильного провода. Сегодня в сечении кабеля провода заземления допускаются вариации, тогда как главная составляющая провода остаётся неизменной — это медь. Поэтому электрики интересуются лишь одним вопросом: какое сечение кабеля провода заземления должно быть?

Как подобрать необходимый кабель?

Вопрос, конечно, важный.

Но не первостепенный. Перед тем как выбирать кабель защитного заземления, надо найти ответ на другие значимые вопросы. Например, кто должен этим заниматься. По идее — электрики. Но в старых квартирах, которые строились до 1998-го года, а также в частных домовладениях и коттеджах. У новеньких многоэтажных жилых строений заземление уже имеется, и в этом плане заморачиваться хозяевам не нужно.

Чтобы сечение кабеля провода заземления без ошибок подобрать, надо знать о системе, присутствующей в доме. Если заглянуть в Правила устройства электрических установок, то там видно, что их четыре:

• TN-S. В заземлении участвовали нейтраль, обособленный от других провод и система с переменным электротоком;
• TN-C. Хорошо знакома тем, кто живёт в квартирах, дома с которыми возводились ещё в 20-м веке. Там в составе одного провода находятся «земля» и «нолик». Отдельно идёт нейтраль;
• TT. Речь идёт о прямом заземлении, которое находится на электрическом оборудовании;
• IT. Чаще всего система применяется при электрическом снабжении строений, где требования к надёжности и безопасности повышены.

Если в руках есть схема, то на ней будет стоять одна из двух маркировок:

• Это непосредственно «заземление»;
• PEN. Такое обозначение стоит тогда, когда в один кабель уложили «землю» с «нулём».

Далее надо выбрать тип заземления. Это тоже момент, который нельзя упускать, потому что от него зависит, какое сечение кабеля провода заземления надо выбирать. Тип бывает стационарным и переносным. Здесь надо смотреть на предназначение. Если заземление будет обычным бытовым, то подойдёт стационарный вариант. Он подразумевает использование многожильных кабелей как с одной проволокой, так и с несколькими. Правила гласят, что цвет провода допускается только жёлто-зелёным.

И только сейчас можно и нужно подбирать сечение кабеля.

Что насчёт сечения?

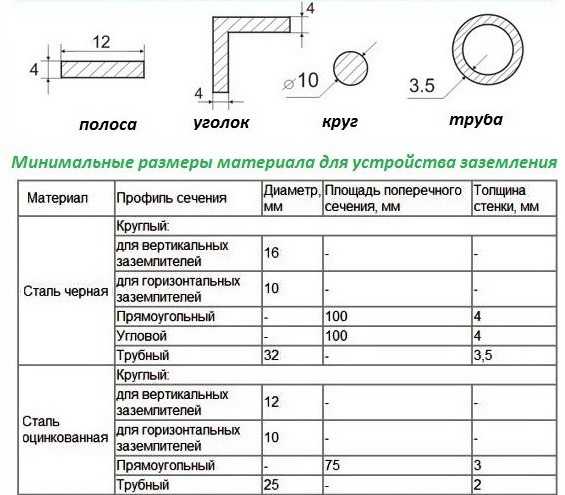

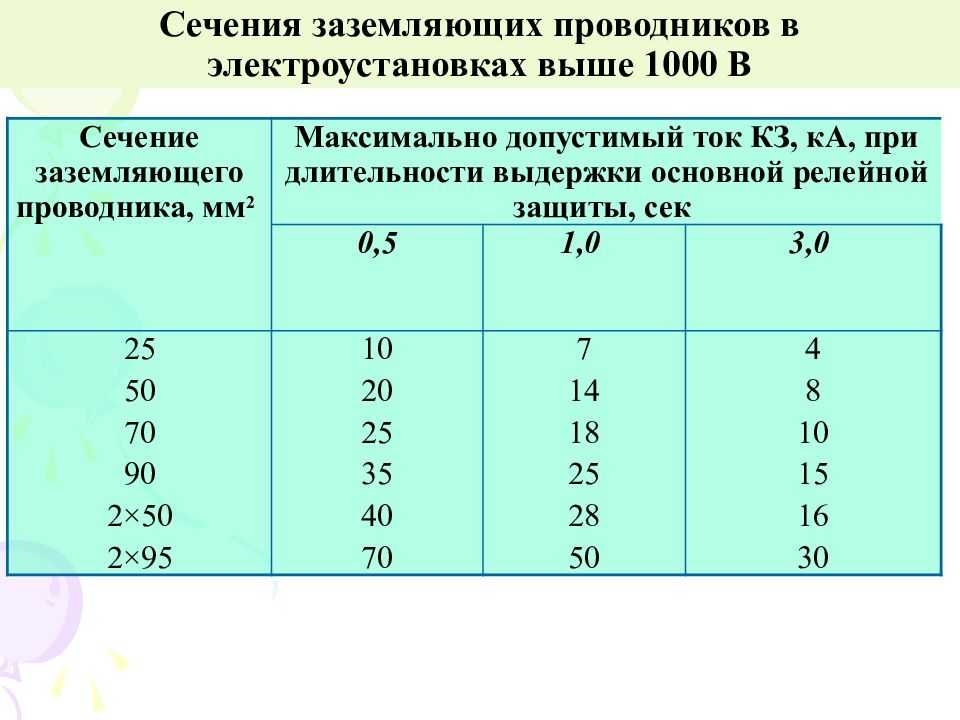

Осуществлять работу можно с помощью искусственных заземлителей и естественных (вроде грунта). Одинаковое сечение кабеля провода заземления в обоих случаях невозможно, подбирать придётся разные варианты. Если мощность сетей превышает 1 кВт, то здесь можно говорить только об искусственных вариантах. В других ситуациях можно пользоваться естественными заземлителями. Медь, покрытые цинком изделия либо сталь — только из них должны быть такие варианты сделаны. Чтобы не ошибиться с правильным сечением, требуется заглянуть в таблицу, находящуюся в Правилах.

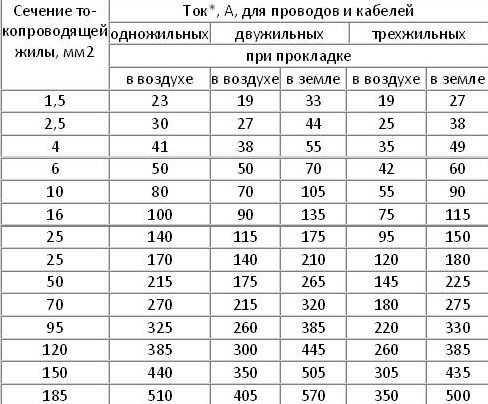

А теперь — о сечении проводника. Здесь всё просто. Когда проводник не превышает 16-ти квадратных миллиметров, то его сечение должно быть таким, которое имеет фазный провод. В других случаях надо смотреть специальную таблицу, которую несложно найти в Интернете.

Надо ещё вот на чём заострить внимание. Если используются системы TN-C-S либо TN-C, то минимально допустимое сечение — десять квадратных миллиметров с медным проводником и шестнадцать — с алюминиевым.

Если в щитке кабель с пятью жилами («нолик» с «землёй», остальное — фазные провода), то это система TN-C-S. Распределительные устройства — это то, где её можно применять. И нигде больше.

Для квартир с наличием нужного для проживания оборудования можно делать заземление с помощью одножильного ПуГВ-провода. Изоляция — зелёно-жёлтого цвета, как того требуют ПУЭ.

С сечением определились. Теперь надо задуматься о кабеле.

Выбор кабеля

Отмечают следующие виды:

• NYM. Жилы внутри — медные, снаружи их оболочка имеет окрас согласно прописанным в ПУЭ стандартам. Есть ещё одна оболочка — промежуточная. Благодаря ней безопасность повышается, пусть кабель и используется долгое время. Обращаться с ним просто, как и монтировать. Хорош для 660-вольтного напряжения. Если при этом частота составляет 50 герц — это вообще прекрасно;
• BBr. Класс проволоки из меди — второй либо первый, окраска таких жил — характерная. В отличие от окраски «земли» (предстаёт в зелёно-жёлтом варианте) и «нолика» (он голубой). Поливинилхлорид участвует в производстве внешней оболочки и изоляции. Соответственно, кабель хорошо противостоит горению;
• ПВ-6. И этот кабель сделан из меди. Оболочка — прозрачный поливинилхлорид. Имеет много проволок. Под этой оболочкой без проблем можно рассмотреть жилу, по которой идёт ток. Это удобно и тогда, когда надо смотреть, целостен ли провод или нет. Кабель ПВ-6 достаточно гибкий, выдерживает отлично большие температурные перепады. Ему что 40 градусов мороза, что 55 тепла — одинаково;
• ESUY. Если системе грозит короткое замыкание, то кабель ESYU гарантирует защиту от него. Ему нипочём большие нагрузки. Распределительные блоки, железная дорога — места, где он чаще всего востребован. Его можно сгибать сколько угодно раз. Перепадов температур не боится. Защищён от химического и физического влияния;
• ПВ-3. Глядя на него, создаётся впечатление: сплошной поливинилхлорид. Но под ним находится большое количество тонких сплетенных между собой нитей. Могут выпускаться в одиннадцати окрасках. Однако в заземлении традиции неизменны — зелёно-жёлтый цвет.
  Оболочка чувствительная, имеет повышенную ломкость, если неправильно кабель хранить. Когда покупаешь такие кабели, то надо смотреть на место среза: там разрывы недопустимы. Иначе такой кабель приобретать не стоит — подведёт.

Что же из них выбрать? Если требуется заземлить простую квартиру, то в одинаковой степени хороши будут NYM с одной проволокой, ВВГ с несколькими жилами. Если хочется сэкономить — ППВ-кабель в помощь, но окраска будет нехарактерной. С ним имеют дело редко, потому что при ремонте проводки или её замене могут появиться проблемы. Часто в квартирах можно видеть немецких гостей — одножильные, хорошо сгибающиеся (а главное — без последствий) ESYU.

Из вышесказанного делается простой вывод: понять, какой лучше кабель для заземления выбирать, очень даже непросто. Однако вопрос решается легко, если попросить помочь знакомых (или незнакомых — за деньги) электриков. Можно и самим попробовать разобраться, только сначала надо изучить определённые положения из ПУЭ.

Артикул № 7#7, Стальная проволока с медным покрытием на American Wire Group

Запрашивать информацию

ПРИМЕНЕНИЕ
Стальная проволока и прядь, плакированные медью, сочетают электрические характеристики меди с механическими свойствами стали. Часто используемый для систем подземных заземляющих сетей, воздушных заземляющих проводов и несущих проводов, он может противостоять механическим повреждениям во время установки, а также электрическим повреждениям во время неисправности. Сталь с медным покрытием практически не имеет стоимости лома, и ее чрезвычайно трудно разрезать традиционными инструментами для резки проволоки и кабеля, что значительно снижает вероятность кражи.

КОНСТРУКЦИЯ
Мягко отожженные (DSA) стальные плакированные медью (CCS) проводники имеют концентрическую многопроволочную конструкцию. Пряди CCS представляют собой материал с классом проводимости 40%, в котором используется сердечник из низкоуглеродистой стали, обеспечивающий большую гибкость, что упрощает обращение во время установки.

СТАНДАРТЫ

• ASTM B193 — Стандартный метод испытаний удельного сопротивления материалов электрических проводников
• ASTM B227 — Стандартные технические условия для жесткотянутой стальной проволоки с медным покрытием
• ASTM B228 — Стандартные технические условия для концентрических многожильных стальных проводников с медным покрытием
• ASTM B258 — Стандартные технические условия для стандартных номинальных диаметров и площадей поперечного сечения размеров AWG сплошного круглого сечения
• ASTM B910 — Стандартные технические условия на отожженную стальную проволоку с медным покрытием

ПРИМЕЧАНИЯ
Размеры и вес являются номинальными значениями с учетом стандартных производственных допусков. Номинальная токовая нагрузка и сопротивление постоянному и переменному току стального провода с медным покрытием не эквивалентны таковым у медного проводника.

Для выбора правильного эквивалента см. «Подходящий размер продукта: сравнение диаметров для медного эквивалентного тока плавления для заземления».

Обновлено 06.12.2021

• Технические характеристики

org/PropertyValue»> org/PropertyValue»> org/PropertyValue»> org/PropertyValue»> org/PropertyValue»> org/PropertyValue»> org/PropertyValue»>

Номинальный Поперечный Секционный Зона (дюйм²)	Н/Д 0,11450
Номинальный Поперечный Сегментный Площадь (мм²)	Н/Д 73,86
Номер из Провода	Н/Д 7
Диаметр из Проволока (дюйм)	Н/Д 0,1443
Диаметр Габаритные размеры (дюймы)	Н/Д 0,433
Вес (фунт/1000 футов)	Н/Д 0,413
Минимум Разрушение Прочность (фунты)	Н/Д 4220
Максимум Сопротивление Постоянный ток при 20 °C Ом/1000 футов	Н/Д 0,1833

Выбор кабелей заземления для корпусов сухих трансформаторов

Ввиду неэффективного заземления, вызванного повышенным сопротивлением между панелями металлического корпуса сухого трансформатора после покраски, принять соответствующие меры по уравниванию потенциалов .

В этой статье описывается соединение между панелями корпуса сухого трансформатора с заземляющими кабелями. Таким образом, эквипотенциальное соединение между металлическими подвижными частями реализован корпус сухого трансформатора , и опасность электробезопасности, вызванная корпусом сухого трансформатора для персонала и другого оборудования, может быть устранена при возникновении замыкания на землю оборудования.

При этом автор приводит способ выбора сечения соединительного кабеля.

Автор — инженер по трансформаторам в Daelim. Daelim — это завод с более чем 16-летним опытом производства и проектирования трансформаторов. DAELIM может предоставить вам трансформаторы самого высокого качества, в том числе трансформаторы сухого типа, трансформаторы с монтажной плитой и силовые трансформаторы. Они могут помочь вам эффективно сэкономить на счетах за электроэнергию и улучшить преобразование энергии.

Daelim имеет сертификаты CSA, ANSI C57.12.00, IEC60076 и другие сертификаты, что означает, что приобретаемые вами трансформаторы Daelim полностью соответствуют вашим национальным стандартам, а превосходное качество также может помочь вам повысить эффективность вашей работы.

Вот некоторые другие статьи, которые могут вам понравиться:

Высоковольтный распределительный трансформатор

— Многие электротехнические компании используют высоковольтный распределительный трансформатор для эффективной работы в устройствах с высоким уровнем напряжения.

Ultimate Dry Type Transformer for Guide

— В этой статье подробно описаны типы, функции, технические характеристики и т.д. сухих трансформаторов и все вопросы по ним.

2022 Ultimate Step Up Transformer GuideUltimate Dry Type Transformer for Guide

— В этой статье подробно описаны принцип, тип, внутренняя структура, установка и другие аспекты повышающего трансформатора.

Замыкание на землю является одной из наиболее распространенных электрических неисправностей в энергосистемах. При коротком замыкании в системе доступный металлический корпус электрооборудования будет находиться под напряжением неисправности.

Чтобы гарантировать, что напряжение короткого замыкания не приведет к травмам, соответствующие стандарты требуют, чтобы открытые проводящие части электрооборудования были эффективно заземлены, чтобы гарантировать, что напряжение короткого замыкания может быть ниже безопасного напряжения.

Для трансформаторов сухого типа, поскольку их обмотки и электрические клеммы открыты, национальные правила требуют, чтобы они были оснащены защитными кожухами в большинстве случаев применения, а защитные кожухи играют роль электрических ограждений на месте применения.

В настоящее время большинство корпусов трансформаторов сухого типа изготавливаются из листовой стали. Чтобы предотвратить коррозию окружающей среды, кожухи из стальных листов покрываются краской определенной толщины или другими средствами обработки поверхности.

И чем суровее окружающая среда, тем гуще краска на поверхности стального листа.

В соответствии с требованиями ISO краска оболочки в среде применения C4 достигает более 280 мкм.

В этом случае, поскольку панели корпуса соединены болтами, контактное сопротивление контактной поверхности станет очень большим, что повлияет на сопротивление заземления всего корпуса.

Кроме того, поскольку корпус сухого трансформатора соединен вместе несколькими стальными пластинами, если контактное сопротивление между двумя панелями слишком велико, при замыкании на землю на двух панелях может генерироваться напряжение короткого замыкания, превышающее безопасное напряжение. в трансформаторе, угрожая личной жизни. Безопасность.

Поэтому при проектировании корпуса трансформатора сухого типа необходимо выполнить эффективные электрические соединения с каждой панелью корпуса для снижения переходного сопротивления, чтобы корпус в целом был эквипотенциальным телом и исключал скрытые опасности.

Автор рекомендует использовать кабель заземления или ленту в медной оплетке для уравнивания потенциалов каждой панели для достижения вышеуказанных функций, а также проводит анализ и исследование сечения соединительных проводников.

Узнайте больше сейчас:8+FAQ О НЕИСПРАВНОСТИ ТРАНСФОРМАТОРОВ

Конструкция защитной оболочки трансформатора сухого типа

Оболочка сухого трансформатора может быть изготовлена ​​из нержавеющей стали, алюминиевого сплава, стального листа и других материалов с учетом стоимости и механической прочности.

В большинстве случаев сухие трансформаторы изготавливаются из окрашенных стальных листов.

В зависимости от размера корпуса толщина стального листа может быть 1,0 мм, 1,5 мм или 2,0 мм.

Поверхность стального листа обработана покраской или электростатическим порошковым напылением, так что оболочка имеет достаточную антикоррозионную способность для адаптации к среде использования сухих трансформаторов.

Связано с этим:Как устранить неисправность трансформатора сухого типа?

Способ электрического соединения панели корпуса сухого трансформатора

Панели или между панелями и рамой корпуса собираются болтами, а каждая металлическая панель корпуса изготавливается путем приварки шпилек заземления в определенных местах на панели.

Заземляющий стержень должен быть защищен покраской при покраске панели, чтобы гарантировать, что поверхность заземляющего стержня является проводящей.

Шпилька заземления может быть изготовлена ​​из нержавеющей стали или меди. После сборки корпуса используйте желто-зеленый заземляющий кабель или медную оплетку, чтобы соединить заземляющий штифт каждой панели с соседней панелью корпуса.

Во избежание образования помех между точками заземления предусмотрено, что к каждой точке заземления можно подключать только один кабель заземления. Поэтому на каждой панели необходимо припаять не менее двух заземляющих столбов для подключения заземляющего кабеля.

Узнайте больше сейчас: Как рассчитать потери мощности трансформатора, метод расчета потерь в железе трансформатора и мощности потерь в меди

Выбор соединительного кабеля для панели корпуса сухого трансформатора

В зависимости от соотношения между нейтральной точкой и линией PE системы низкого напряжения можно разделить на системы TN, TT и IT. Среди них однофазное короткое замыкание системы TT и системы IT невелико. В этой статье используется только однофазное короткое замыкание системы TN. Возьмите ток короткого замыкания в качестве примера для анализа.

Прямое заземление нейтрали в трансформаторном или генераторном помещении не допускается стандартом IEC.

Как показано на рисунке 2, также предусмотрено, что провод PEN, проходящий от нейтрали сухого трансформатора (генератора), должен быть изолирован и может быть подключен к заземленной шине PE только в одной точке в нижней — распределительный щит для обеспечения заземления системы. Он не должен быть заземлен в другом месте, иначе нейтраль вернется к источнику питания по неправильному параллельному пути.

Поскольку система ниже 35 кВ не имеет эффективного заземления, ток однофазного замыкания на землю очень мал.

Поэтому в данной статье не рассматривается влияние тока утечки на землю на стороне высокого напряжения. Контактное напряжение открытых проводящих частей оборудования, вызванное однофазным замыканием на землю низкого напряжения, не должно превышать 50 В. напряжение замыкания на землю оборудования ни при каких обстоятельствах не превышает 50 В, что обеспечивает личную безопасность.

Таким образом, производители электрооборудования должны гарантировать, что открытые проводящие части оборудования могут быть эффективно заземлены при разработке продуктов.

Подумайте о сухом корпусе распределительного трансформатора как о трансформаторном помещении.

В соответствии с требованиями спецификации помещение сухого трансформатора должно быть оборудовано общей клеммой заземления. Общая клемма заземления обычно располагается на основании корпуса. Заземляющие болты или основания болтов M12 используются в качестве клемм PE корпуса и трансформатора. Клеммы заземления корпуса трансформатора и кожуха соответственно подключаются к клемме заземления основания с помощью зелено-желтого кабеля.

Из-за увеличения контактного сопротивления после окраски корпуса сопротивление между корпусом и общей клеммой заземления сухого трансформатора относительно велико.

При однофазном коротком замыкании в сухом трансформаторе базовое напряжение между точкой короткого замыкания и общей клеммой заземления трансформаторного помещения может превышать безопасное напряжение.

Следовательно, между каждой панелью требуется вспомогательное эквипотенциальное соединение, то есть заземляющие кабели или ленты с медной оплеткой используются для соединения каждой панели через заземляющую колонку на плате, так что между панелями образуется эффективное электрическое соединение.

Поскольку размер корпуса силового распределительного трансформатора невелик, сопротивление после соединения панели с заземляющим кабелем или медной оплеткой очень мало, что можно рассматривать как эквипотенциальное тело, то есть контакт напряжение тела человека равно нулю.

Так как трансформатор сухого типа не имеет ряда PE, только клемма PE расположена в основании, а расстояние между рядом фаз и клеммой PE большое, что приводит к большому импедансу защиты фазы.

Когда соединение между низковольтным шкафом и трансформатором осуществляется кабелем, фазный провод и провод заземления располагаются в одной и той же защите кабеля.

Или, когда низковольтный шкаф и трансформатор соединены медными шинами, ряд фаз и ряд защитного заземления внутри низковольтного шкафа обычно располагаются в одной горизонтальной или вертикальной плоскости.

В обоих случаях фазные линии и линии защитного заземления в низковольтном шкафу расположены регулярно, поэтому полное сопротивление фазной защиты в низковольтном шкафу очень мало.

Поэтому, когда внутри корпуса сухого трансформатора происходит короткое замыкание, соединительный кабель между клеммой PE трансформатора и низковольтным шкафом очень короткий, а соединение PE двух устройств имеет одинаковый потенциал .

В это время большая часть тока короткого замыкания возвращается к источнику питания через защитное заземление в низковольтном шкафу, образуя петлю замыкания на землю, а ток, проходящий через панель корпуса трансформатора сухого типа, очень маленький.

Таким образом, соединительный кабель между оболочками используется только для передачи потенциала, и при выборе типа можно учитывать только механическую прочность проводника.

Внутри корпуса трансформатора особые требования к проводникам защитного заземления, проводникам уравнивания потенциалов и т. д. специально не описаны в национальном стандарте. Автор считает, что «Правила проектирования низковольтных распределительных сетей» требуют, чтобы они не были частью кабеля и не располагались рядом с фазной линией. Площадь поперечного сечения каждого PE в пределах одного наружного экрана должна быть не менее следующих значений:

(1) Есть защита от механических повреждений, медь 2,5 мм2, алюминий 16 мм2;

(2) Без защиты от механических повреждений в этом случае могут применяться положения 4 мм2 для меди и 16 мм2 для алюминия.

В то же время, ссылаясь на требования к сечению заземляющего провода распределительного щита или корпуса в спецификации DNV, сечение соединительного провода между панелями корпуса может быть выбрано 4 мм2 для удовлетворения требований .

Однако следует отметить, что после того, как соединение между панелями корпуса завершено, его необходимо соединить с главной клеммой заземления трансформатора в целом.

В то же время, после сборки корпуса и оболочки сухого трансформатора их также необходимо подключить к клемме заземления основания трансформатора. Ссылаясь на требования п. 3.2.15 «Правил проектирования низковольтного электрораспределения» (GB 50054-2011), площадь поперечного сечения присоединяемой медной жилы должна быть не менее 6 мм2 и 16 мм2 для алюминиевой жилы. .

Связано с этим: Полное руководство по силовым трансформаторам сухого типа 2021 г.

Заключение

Способ соединения между панелями оболочки, описанный в данной статье, значительно снижает общее сопротивление заземления оболочки с точки зрения практического применения, а также удобен в эксплуатации в производстве, что может удовлетворить требования эффективного заземление корпуса.

В других спецификациях, таких как Det Norske Veritas, допустим соединительный проводник между рамой и панелью.
