Сечение кабеля по мощности 380в: Расчет сечения кабеля по мощности

alexxlab

Содержание

Расчёт сечения кабеля провода по мощности току 220

Ток Амп

220 Вольт

380 Вольт

Сечение mm2

1 А

0,22 кВт

0,66 кВт

0.5 mm2

2 А

0,44 кВт

1,3 кВт

0.5 mm2

3 А

0,66 кВт

1,97 кВт

0.75 mm2

4 А

0,88 кВт

2,63 кВт

0.75 mm2

5 А

1,1 кВт

3,3 кВт

1.0 mm2

6 А

1,32 кВт

3,9 кВт

1.0 mm2

10 А

2,2 кВт

6,6 кВт

1.5 mm2

16 А

3,52 кВт

10,5 кВт

1. 5 mm2

25 А

5,5 кВт

16,45 кВт

2.5 mm2

35 А

7,7 кВт

23,03 кВт

4.0 mm2

42 А

9,2 кВт

27,6 кВт

6.0 mm2

55 А

12.1 кВт

36.19 кВт

10 mm2

75 А

16,5 кВт

49,36 кВт

16 mm2

95 А

20,9 кВт

62.52 кВт

25 mm2

120 А

26.4 кВт

78.98 кВт

35 mm2

145 А

31,9 кВт

95,43 кВт

50 mm2

180 А

39,6 кВт

118,4 кВт

70 mm2

220 А

48,4 кВт

144. 7 кВт

95 mm2

260 А

57,2 кВт

171.1 кВт

120 mm2

305 А

67.1 кВт

200,7 кВт

150 mm2

350 А

77 кВт

230.3 кВт

185 mm2

***

Так как значения силы тока и напряжения постоянны и равны мгновенным значениям в любой момент времени, то мощность в однофазной сети можно вычислить по формуле: P = I * U.

Например рассчитать мощность: ток I — 16 Амп умножаем на напряжение U — 220 Вольт и получаем мощность P — 3.520 ватт

или 3.52 кВт.

Например рассчитать силу тока по формуле I = P / U: Мощность P — 8800 Ватт или 8.8 кВт делим на напряжение U — 220 Вольт и получаем силу тока I — 40 Амп.

Значит в квартире в однофазной сети с напряжением 220 Вольт и сечением кабеля 6 mm2, на 40 Амперный автомат можно подключить электрооборудования не более 8. 8 кВт.

Mощность в трехфазной сети можно вычислить по формуле: P = 1.732 * U * I

Например рассчитать мощность: Корень из 3 или 1.732 умножаем на напряжение U — 380 Вольт и умножаем на ток I — 25 Амп получаем мощность P — 16.45 кВт или 16450 ватт.

Например рассчитать силу тока в трёхфазной сети по формуле I = P / (1.732 * U): Мощность p — 16 кВт или 16000 ват делим на значение в скобках (Корень из 3 или 1.732 умножить на U — 380 Вольт)

Ток I = Мощность P — 16000 делим на U — 658.1793 и получаем силу тока I — 24.3 Амп.

***

1. Эл. щит в магазине

В результате проверки было выявлено следующее (небольшой перекос по фазам A B C).

На фотографии выше, показано стрелками, подключение кабеля Головной станции к автомату 32 амп., и произведены замеры тока по фазам, которые составляют — фаза А — 17. 3 амп., фаза В — 9.1 амп., фаза С — 19.4 амп. (Показания Соответствуют Рабочим Параметрам)

На фотографии ниже , стрелками показано подключение к автомату 50 амп. в ВРУ дома (вводное распределительное устройство дома), и сделаны замеры тока полной нагрузки по фазам. Они составляют фаза А -17 амп. фаза В — 11 амп. фаза С -26 амп. (Показания Соответствуют Рабочим Параметрам )

Данные показания соответствуют рабочим параметрам и не считаются аварийными. Сечение кабеля в эл. щите соответствует заявленным параметрам нагрузки.

На фотографии выше также указана аварийная фаза с обгоревшей изоляцией. Это могло произойти от послабления в местах соединения, плохого контакта, замыкания, повышенной нагрузки. На данный момент нагрузка соответствует нормам.

Также на фотографии сверху показано где можно дополнительно снять нагрузку.

Пояснение: Нет смысла снимать нагрузку в полтора киловатта с фазы С, которая питает некоторые комнаты магазина. А вот если добавить на Головной станции дополнительный кондиционер двух киловаттный, на фазу В, то нагрузка по фазам примерно станет равномерная, по 20 — 25 АМП. на одну фазу. И в обязательном порядке провести ППР(Планово-предупредительный ремонт) электрооборудования. Протяжку болтовых соединений. осмотр автоматических пускателей, контактов.

***

2. ВРУ в доме

Таблица сечения кабеля по мощности и току — Best Energy

Категория: Поддержка по стабилизаторам напряжения
Опубликовано 24.08.2015 14:14
Автор: Abramova Olesya

Потребляемый ток определить достаточно просто, чтобы это сделать, достаточно воспользоваться формулой: I=P/U, где I – сила тока, P – мощность потребителя и U – напряжения линии, как правило, это 220В переменного тока. Чтобы рассчитать, какое требуется сечение, достаточно просуммировать токи всех потребителей и принять за расчет сечения, что:

открытая проводка

скрытая проводка

  • каждые 10 ампер = 1,25 мм. кв. медного провода;

  • каждые 8 ампер = 1,25 мм.кв. алюминиевого провода;

Таблица сечения кабеля по мощности и току

Сечение

 Медные жилы проводов и кабелей

Токопроводящие жилы

 Напряжение 220В Напряжение 380В

мм.кв.

Ток, А

Мощность, кВт

Ток, А

Мощность, кВт

1,5

19

4,1

16

10,5

2,5

27

5,9

25

16,5

4

38

8,3

30

19,8

6

46

10,1

40

26,4

10

70

15,4

50

33,0

16

85

18,7

75

49,5

25

115

25,3

90

59,4

35

135

29,7

115

75,9

50

175

38,5

145

95,7

70

215

47,3

180

118,8

95

260

57,2

220

145,2

120

300

66,0

260

171,6

Сечение

 Алюминиевые жилы, проводов и кабелей

токопроводящие жилы

 Напряжение, 220В Напряжение, 380В

мм. кв.

ток, А

Мощность, кВт

Ток, А

Мощность, кВт

2,5

20

4,4

19

12,5

4

28

6,1

23

15,1

6

36

7,9

30

19,8

10

50

11,0

39

25,7

16

60

13,2

55

36,3

25

85

18,7

70

46,2

35

100

22,0

85

56,1

50

135

29,7

110

72,6

70

165

36,3

140

92,4

95

200

44,0

170

112,2

120

230

50,6

200

132,0

Приведенные данные в таблице сечения кабеля по мощности и току могут быть крайне полезными при выборе стабилизаторов напряжения, нередко оказывается так, что вне зависимости от требуемой мощности, нет возможности устанавливать стабилизатор напряжения мощнее, чем это позволяет вводной кабель, который ограничивает максимальный ток и, соответственно, мощность.





Также на эти значения стоит опираться при создании новой проводки, обязательно учитывайте незначительный запас, чтобы кабель не находился длительное время в состоянии предельной нагрузки. Особенно рекомендуется избегать соединения алюминиевого и медного кабеля, т. к. подобные соединения не отличаются надежностью и долговечностью. Если подобного соединения избежать нельзя, применяйте мощные клеммные блоки с большой площадью соприкосновения с кабелями из разного металла.

Таблица сечения кабеля по мощности, току с характеристикой нагрузки

Сечение медных жил

Длительная нагрузка

Номинальный авт. выкл.

Предельный авт. выкл.

Максимальная мощность

 Характеристика однофазной бытовой нагрузки

мм. кв

ток, А

Ток, А

Ток, А

кВт, при 220В

1,5

19

10

16

4,1

освещение, сигнализация

2,5

27

16

20

5,9

розеточные группы, мелкая и средняя бытовая техника

4

38

25

32

8,3

водонагреватели и кондиционеры, электрические полы

6

46

32

40

10,1

электрические плиты и духовые шкафы

10

70

50

63

15,4

вводные питающие линии

Выбор сечения кабеля по мощности и току

При проектировании электрической сети очень важно рассчитать максимальную мощность всех потребителей. Грубо говоря, это суммарная мощность всех приборов в доме.

Для этого вам необходимо найти на каждом приборе табличку с указанием его мощности. Также определить мощность прибора можно по его инструкции. Для приборов производства России, Белоруссии и Украины мощность на приборах обозначается как Вт (ватты) или кВт (киловатты). 1 киловатт = 1000 ватт. Для приборов зарубежного производства мощность указывается буквой W. На приборах указание максимальной мощности обозначается префиксом TOT или TOT.MAX, например TOT.MAX 2200W обозначает, что максимальная мощность прибора 2200 Вт = 2,2 кВт.

Основными потребителями электроэнергии являются: электрические обогреватели всех конструкций, электрические плиты, плитки, духовки, электрочайники, кондиционеры, стиральные машины, водонагреватели, теплые полы. Именно мощность этих приборов учитывайте в первую очередь.

Итак, вы определили мощность всех основных приборов и просуммировали ее. Получилось, например, 8 кВт. Добавим примерно 30% запаса, получится 10,4 кВт. По таблице, приведенной ниже мы можем увидеть, что для мощности 11,0 кВт необходим кабель с сечением жилы не менее 10 мм2. Это довольно толстый провод.

Также необходимо учитывать, что при большой длине линии (более 10 метров) в кабеле будут дополнительные потери, связанные с его сопротивлением. Поэтому, чем длиннее линия, тем толще должен быть кабель, иначе на его конце вы получите заниженное напряжение.

сечение кабеля, мм2

 медный провод алюминиевый провод
ток, А мощность, кВт ток, А мощность, кВт
220 В 380 В 220 В 380 В
1,5153,35,7102,23,8
2,0194,27,2143,15,3
2,5214,68,0163,56,1
4,0275,910,3214,68,0
6,0347,512,9265,79,9
10,05011,019,0388,414,4
16,08017,630,45512,120,9
25,010022,038,06514,324,7

Дополнительные формулы для вычисления тока, напряжения, сопротивления и мощности:


Как правильно рассчитать нагрузку на кабель | Полезные статьи

Для того чтобы правильно проложить электропроводку, обеспечить бесперебойную работу всей электросистемы и исключить риск возникновения пожара, необходимо перед закупкой кабеля осуществить расчет нагрузок на кабель для определения необходимого сечения.

Существует несколько видов нагрузок, и для максимально качественного монтажа электросистемы необходимо производить расчет нагрузок на кабель по всем показателям. Сечение кабеля определяется по нагрузке, мощности, току и напряжению.



Расчет сечения по мощности

Для того чтобы произвести расчет сечения кабеля по мощности, необходимо сложить все показатели электрооборудования, работающего в квартире. Расчет электрических нагрузок на кабель осуществляется только после этой операции.

Расчет сечения кабеля по напряжению

Расчет электрических нагрузок на провод обязательно включает в себя расчет сечения кабеля по напряжению. Существует несколько видов электрической сети — однофазная на 220 вольт, а также трехфазная — на 380 вольт. В квартирах и жилых помещениях, как правило, используется однофазная сеть, поэтому в процессе расчета необходимо учитывать данный момент — в таблицах для расчета сечения обязательно указывается напряжение.

Расчет сечения кабеля по нагрузке

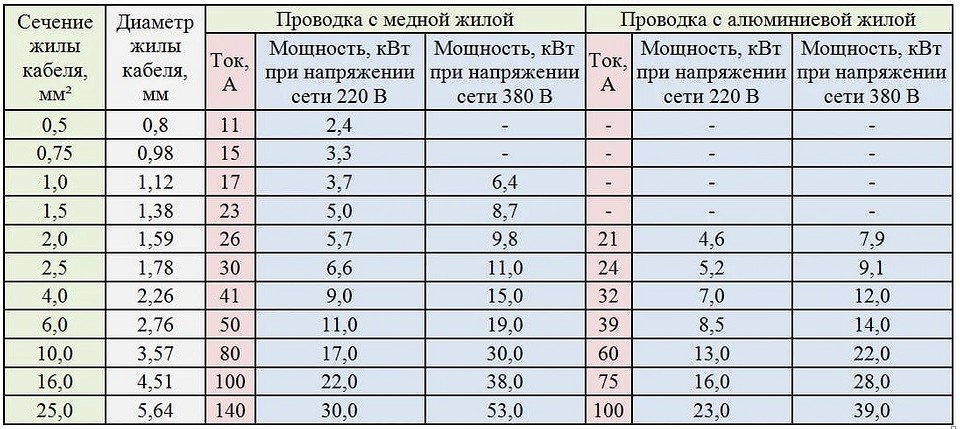

Таблица 1. Установленная мощность (кВт) для кабелей, прокладываемых открыто

Сечение жил, мм2Кабели с медными жиламиКабели с алюминиевыми жилами
220 В380 В220 В380 В
0,52,4
0,753,3
13,76,4
1,558,7
25,79,84,67,9
2,56,6115,29,1
4915712
511198,514
1017301322
1622381628
2530532339
3537642849

Таблица 2. Установленная мощность (кВт) для кабелей, прокладываемых в штробе или трубе

Сечение жил, мм2Кабели с медными жиламиКабели с алюминиевыми жилами
220 В380 В220 В380 В
0,5
0,75
135,3
1,53,35,7
24,17,235,3
2,54,67,93,56
45,9104,67,9
57,4125,79,8
1011198,314
1617301220
2522381424
35295116

Каждый электроприбор, установленный в доме, имеет определенную мощность — данный показатель указывается на шильдиках приборов или в техническом паспорте оборудования. Чтобы осуществить расчет нагрузок на провод, необходимо подсчитать общую мощность. Производя расчет сечения кабеля по нагрузке, необходимо переписать все электрооборудование, а также нужно продумать, какое оборудование может добавиться в будущем. Поскольку монтаж производится на долгий срок, необходимо позаботиться о данном вопросе, чтобы резкое увеличение нагрузки не привело к аварийной ситуации.

Например, у вас получилась сумма общего напряжения 15 000 Вт. Поскольку в подавляющем большинстве жилых помещений напряжение составляет 220 В, мы рассчитаем систему электроснабжения с учетом однофазной нагрузки.

Далее необходимо продумать, какое количество оборудования может работать одновременно. В итоге у вас получится значительная цифра: 15 000 (Вт) х 0,7 (коэффициент одновременности 70 %) = 10 500 Вт (или 10,5 кВт) — на эту нагрузку должен быть рассчитан кабель.

Также вам необходимо определить, из какого материала будут выполнены жилы кабеля, поскольку разные металлы имеют разные проводящие свойства. В жилых помещениях в основном используют медный кабель, поскольку его проводящие свойства намного превышают показатели алюминия.

Стоит учитывать, что кабель обязательно должен иметь три жилы, поскольку в помещениях для системы электроснабжения требуется заземление. Кроме того, необходимо определить, какой вид монтажа вы будете использовать — открытый или скрытый (под штукатуркой или в трубах), поскольку от этого также зависит расчет сечения кабеля. После того как вы определились с нагрузкой, материалом жилы и видом монтажа, вы можете посмотреть нужное сечение кабеля в таблице.

Расчет сечения кабеля по току

Сначала необходимо осуществить расчет электрических нагрузок на кабель и выяснить мощность. Допустим, что мощность получилась 4,75 кВт, мы решили использовать медный кабель (провод) и прокладывать его в кабель-канале. Расчет сечения кабеля по току производится по формуле I = W/U, где W — мощность, а U — напряжение, которое составляет 220 В. В соответствии с данной формулой, 4750/220 = 21,6 А. Далее смотрим по таблице 3, у нас получается 2,5 мм.



Таблица 3. Допустимые токовые нагрузки для кабеля с медными жилами прокладываемого скрыто

Сечение жил, ммМедные жилы, провода и кабели
Напряжение 220 ВНапряжение 380 В
1,51916
2,52725
43830
64640
107050
168575
2511590
35135115
50175145
70215180
95260220
120300260

Выбор сечения кабеля | Полезные статьи

Электропроводка является одним из самых уязвимых мест в наших домах. Особенно остро эта тема прослеживается в старых помещениях, где при выборе сечения жилы кабеля не учитывалось такое большое количество электроприборов, которое появилось в современной жизни. Также нередки случаи, когда пытаются сэкономить на кабеле во время монтажа новой электропроводки, что может привести к негативным последствиям. Неправильный выбор сечения жилы приводит к нагреву кабеля, а это влечет за собой самовозгорание или короткое замыкание, либо экономическую нецелесообразность в случае чрезмерно большего сечения, чем нужно, поэтому важно уметь правильно рассчитывать сечение жилы кабеля перед его приобретением. Как выбрать сечение кабеля, рассмотрим в данной статье.
Для начала хотелось бы отметить, что выбирается сечение жилы кабеля, а не всего кабеля целиком. Жила может быть однопроволочной (менее гибкая) и многопроволочной (более гибкая).



Кабель же может быть одножильным и многожильным.

Количество жил в кабеле зависит от особенностей сети и подключаемых электроприборов. Рассмотрим два способа выбора сечения кабеля: по мощности и по току. Различие этих способов заключается в поиске расчетного тока, но обоих из них используются те же таблицы ГОСТ Р 50571.5.52-2011 по поиску сечения.


Выбор сечения кабеля по мощности


Для правильного выбора сечения жилы кабеля по мощности нужно знать: напряжение сети (230В, 400В), суммарную потребляемую мощность всех электроприборов, подключенных к одной линии, материал проводника (медь, алюминий), а также способ прокладки электропроводки внутри помещений (открытый, скрытый).
Также необходимо учесть, что согласно СП 256.1325800.2016 в квартирах недопустимо применение проводов и кабелей с алюминиевыми жилами.
При расчете суммарной мощности нужно учесть: коэффициент запаса (Kз) на случай перегрева, и коэффициент спроса (Kс), который учитывает, что не все электроприборы одновременно включаются в сеть. Например, коэффициент запаса, равный 1,15-1,2, дает 15-20% резерва. Чтобы определить коэффициент спроса, нужно обратиться к СП 256.1325800.2016, таблица 7.2 «Коэффициент спроса для квартир повышенной комфортности»
Таким образом, расчет суммарной мощности будет выглядеть следующим образом:

Где   (P1+P2+⋯+Pn  )- сумма значений потребляемой мощности первого, второго и последующих электроприёмников, подключенных к одной линии в одной единице измерения в Вт или в кВт, которые можно найти в техническом паспорте электроприёмника. Иногда данную информацию можно найти на шильдике электроприбора.


 Найденную мощность делим на напряжение сети и получаем ток.
Полученный расчетный ток должен быть меньше длительно допустимого тока, который находим с помощью таблиц ГОСТ Р 50571.5.52-2011, описанных ниже. По таблице А.52.3, зная способ монтажа (столбец 2), находим рекомендуемый способ (столбец 4) для определения допустимой токовой нагрузки, на основании полученных данных по таблицам С. 52.1 и С.52.2 находим длительно допустимый ток и определяем сечение жилы кабеля. Таким образом, сечение выбирается в зависимости от напряжения сети, материала выбранного проводника и способа прокладки кабеля, по значению длительно допустимого тока больше расчетного.



Выбор сечения кабеля по току

Во втором методе расчетный ток складывается из токов, которые потребляют электроприборы, подключенные к одной линии.
Так ток одного электроприбора вычисляется по формулам:
I=(P×Kc)/(U×cos⁡φ) – для сети с напряжением в 230 В;
I=(P×Kc)/(√3×U×cos⁡φ) – для сети с напряжением в 400 В;


Для определения cos⁡φ обратимся к СП 256.1325800.2016 пункту 7.1.12.
В случае если в характеристиках электроприборов известен максимальный потребляемый ток, то нет необходимости использовать вышерассмотренные формулы.
По полученному значению тока, материалу проводника, с учетом способа прокладки проводки осуществляется выбор сечения жилы кабеля так же, как описано выше по таблицам ГОСТ Р 50571. 5.52-2011 А.52.3, С.52.1 и С.52.2.
Если нет полученного значения тока в таблице, то принимается ближайшее большее и уже по нему выбирается сечение.
Чтобы электропроводка служила долго и верно, важно отнестись ответственно к выбору сечения кабеля. Каким именно способом это сделать — каждый решает сам, а в случае возникновения сомнений рекомендуем обратиться к специалистам.

Выбор сечения кабеля для электропроводки

Провода и кабели, являются важной частью электропроводки, поэтому следует очень серьезно отнестись к их выбору.

Правильный расчет сечения жил проводов и кабелей непосредственно влияет на безопасность эксплуатации электропроводки. Заниженное сечение жил, не соответствующее токовым нагрузкам, приведет к чрезмерному нагреванию (из-за сопротивления проводника) и плавлению изоляции провода или кабеля, что может вызвать короткое замыкание и пожар.

С помощью приведенных в статье таблиц, можно довольно быстро определить необходимое сечение кабеля для стандартной электропроводки.

В таблицах учитываются не только допустимые длительные токовые нагрузки, но и длина проводников (к сожалению, на данный параметр, кроме проектировщиков обычно не обращают внимание, а зря, ведь никто не отменял закон Ома)

Приведенные данные в таблицах нельзя считать в качестве окончательного варианта, в каждом отдельном случае требуется квалифицированный расчет. Указанные значения несут рекомендательный характер и предназначены для быстрого определения необходимого сечения кабеля в большинстве случаев для устройства электропроводки в квартире, дачи, коттеджа, частного дома и т.п.

Для расчета необходимо подсчитать мощность всех электроприборов или знать максимальный ток нагрузки на линию. Всегда округляете полученное число в большую сторону!

Расчет сечения электрического кабеля по мощности и длине — напряжение 220В

Эта таблица поможет определится с выбором сечения кабеля (зависит от требуемой мощности и длины), который будет использоваться в электропроводке с напряжением 220 Вольт.

Условия расчета: моножильный (одножильный) медный кабель, фазное напряжение — 220 вольт, COS = 1, падение напряжения <3%, без учета любых внешних воздействий.

Расчет сечения электрического кабеля по мощности и длине — напряжение 380В

Эта таблица поможет определится с выбором сечения кабеля (зависит от требуемой мощности и длины), который будет использоваться в электропроводке с напряжением 380 Вольт.

Условия расчета: моножильный (одножильный) медный кабель, фазное напряжение — 380 вольт, COS = 0,8, падение напряжения <5%, без учета любых внешних воздействий.

Выбор сечения кабеля и проводов для электропроводки 220В по типу использования

В жилых помещениях, чаще всего встречается электропроводка напряжением 220В, для которой применяют в основном следующие сечения жил (указано сечение медного кабеля → рекомендуемый ток автомата → мощность линии электропроводки):

— 1,5 мм ² → 10 А → 2200 Вт → преимущественно используется для линий освещения;
— 2,5 мм ² →16 А → 3520 Вт → используются в отдельных линиях для розеток мощной бытовой техники (стиральная машина, посудомоечная машина, и т. д.) или групп розеток бытового назначения;
— 4 мм ² → 25 А → 5500 Вт → для силовых цепей (мощные электроприборы, электрическая система отопления, и т.д.) ;
— 6 мм ² → 32 А → 7040 Вт → для силовых цепей (электрическая плита, электрическая система отопления, и т.д.) ;
— 10 мм ² → 40 А → 8800 Вт → для линий ввода или силовых цепей;

Ниже приведенная таблица, составлена на основе международного стандарта МЭК 364 и европейского стандарта HD 384. Применяется для общих случаев обитания в жилых помещениях:


Понятия «точек» условны, их значения применяются только к данной таблице!

Работая с таблицей, следует принимать во внимание:

  1. Для линий освещения. 1 (условная!) точка, это система из одной лампочки или групп лампочек (бра, люстра, группы точечных светильников, светодиодной подсветки и т. д.) общей мощностью не более 300Вт, находящихся в одном помещении.
  2. Для линий розеток. 1 (условная!) точка, это отдельно стоящая одинарная розетка или смотрите схему розеток ниже…

    — если в одном корпусе две розетки, то это считается как одна точка
    — если в одном корпусе три или четыре розетки, то это считается как две точки
    — если в одном корпусе больше четырех розеток, то это рассматривается как три точки

Типы, размеры и установка электрических кабелей

Электрический кабель предназначен для передачи электроэнергии из одной точки в другую. В зависимости от конечного применения кабели могут иметь разные конфигурации, всегда основанные на конструкции в соответствии с национальными и международными правилами.

Кабели электрические Напряжение

Электрический кабель измеряется в вольтах, и в зависимости от этого они делятся на ту или иную группу:

  • Кабели низкого напряжения (до 750 В): для различных применений, с термопластическим и термореактивным покрытием. Они спроектированы и построены в соответствии с согласованными стандартами.
  • Кабели низкого напряжения (до 1000 В): (также называемые (0,6 / 1 кВ) Кабели в этом разделе используются для промышленных энергетических установок в различных областях (общая промышленность, общественные установки, инфраструктуры и т. Д.) Они разработаны в соответствии с международными стандартами (UNE, IEC, BS, UL).
  • Кабели среднего напряжения: от 1 кВ до 36 кВ. Они используются для распределения электроэнергии от электрических подстанций к трансформаторным станциям.
  • Кабели высоковольтные: от 36 кВ. Они используются для транспортировки электроэнергии от генерирующих станций на электрические подстанции.

Виды электрического кабеля по назначению

Кабели низковольтные

Кабели для электрощитов

Кабели гибкие для электромонтажа электрошкафов . Эти электрические кабели особенно подходят для домашнего использования, для прокладки в общественных местах и ​​для внутренней проводки электрических шкафов, распределительных коробок и небольших электрических приборов.

Кабели силовые

Кабели энергетические для промышленных объектов и общественных мест . Силовые кабели обычно используются для передачи энергии во всех типах низковольтных подключений, для промышленного использования и для частотно-регулируемых приводов (VFD).

Кабели армированные

Кабели с алюминиевой или стальной арматурой для установок с риском механического воздействия . Также часто можно найти бронированные кабели в местах, где присутствуют грызуны, а также в установках в помещениях с риском пожара и взрыва (ATEX).

Кабели резиновые

Использование очень гибких резиновых кабелей очень разнообразно. Мы можем найти резиновые кабели в стационарных промышленных установках, а также в мобильных сервисах . Сварочные кабели должны иметь резиновую оболочку, которая позволяет передавать большие токи между сварочным генератором и электродом.

Безгалогенные кабели

Кабели повышенной безопасности без галогенов (LSZH) с низким выделением дыма и коррозионных газов в случае пожара подходят для использования в электропроводке электрических панелей и общественных мест , всевозможных инсталляций в общественных местах, отдельных ответвлениях, аварийных цепях , общественные торговые сети, а также для мобильной связи.

Кабели огнестойкие

Эти кабели специально разработаны для передачи электроэнергии в экстремальных условиях , которые возникают во время продолжительного пожара, гарантируя питание аварийного оборудования, такого как сигнализация, дымососы, акустическая сигнализация, водяные насосы и т. Д. Их использование рекомендуется в аварийных цепях. в местах с согласия общественности.

Кабели управления

Контрольные кабели для стационарных или мобильных установок должны быть чрезвычайно гибкими, поскольку они в основном предназначены для небольших бытовых приборов, для соединения частей машин, используемых в производстве, для систем сигнализации и управления, для подключения двигателей или преобразователей частоты, для передачи сигнала, когда напряжение, вызванное внешним электромагнитным полем, может повлиять на передаваемый сигнал, или для соединений источника питания, чтобы избежать генерации электромагнитных полей.

Инструментальные кабели

Это гибкие и экранированные кабели для передачи сигналов между оборудованием в промышленных установках . Особенно подходит для оптимальной передачи данных в средах с высоким уровнем электромагнитных помех.

Солнечные кабели

Эти кабели особенно подходят для подключения фотоэлектрических панелей и от панелей к инвертору постоянного тока в переменный. Благодаря конструкции материалов и покрытия, которое особенно устойчиво к солнечному излучению и экстремальным температурам, они могут быть установлены на открытом воздухе с полной гарантией.

Кабели специальные

Существует широкий выбор электрических кабелей для специальных установок , таких как: установка временных световых гирлянд на торговых ярмарках; соединения для мостовых кранов, подъемников и подъемников; Применение в погружных насосах и областях питьевой воды, таких как аквариумы, системы очистки, фонтаны с питьевой водой или в плавательных бассейнах для освещения, очистки и очистки.

Кабели алюминиевые

Алюминиевые кабели для передачи энергии подходят для стационарной прокладки в помещении, на открытом воздухе и / или под землей.

Кабели среднего напряжения

RHZ1

Кабель среднего напряжения типа RHZ1 с изоляцией из сшитого полиэтилена, без галогенов и не распространяющий пламя и / или огонь. Это кабели, идеально приспособленные для транспортировки и распределения энергии в сетях среднего напряжения.

HEPRZ1

Кабель среднего напряжения с изоляцией HEPR, без галогенов и не распространяющий пламя и / или огонь. Идеален для транспортировки и распределения энергии в сетях среднего напряжения.

МВ-90

Кабель среднего напряжения с изоляцией из сшитого полиэтилена по американскому стандарту. Для транспортировки и распределения энергии в сетях среднего напряжения.

РХВхМВх

Медно-алюминиевый кабель среднего напряжения для специальных применений. Особенно рекомендуется для установок, где существует риск присутствия масел и химических веществ углеводородного типа или их производных.

Компоненты электрического кабеля

В состав электрического кабеля входят:

  • Электрический проводник: , который направляет поток электричества
  • Изоляция: покрывает и сдерживает электрический поток в проводнике.
  • Вспомогательные элементы: , защищающие кабель и гарантирующие его долговечность.
  • Наружная оболочка: покрывает все упомянутые материалы, защищая их снаружи.

Виды электропроводов

  • Оголенный провод : одинарный твердотельный провод, негибкий и без покрытия.
  • Алюминиевые электрические проводники: В некоторых случаях также используются алюминиевые проводники, несмотря на то, что этот металл на 60% хуже проводник, чем медь.
  • Медные электрические проводники: наиболее часто используемый материал.
  • Гибкий медный проводник: представляет собой набор тонких проводов, покрытых изоляционным материалом. Они гибкие и податливые.
  • Одножильный кабель: одножильный кабель.
  • Многожильный кабель: кабель с несколькими жилами.

Виды изоляции электрических кабелей

Изоляция заключается в нанесении изоляционного покрытия на проводник для предотвращения утечки тока.Их делят на две большие группы: термопласты и термореактивные материалы.

1. Термопластическая изоляция

Наиболее распространенными при производстве электрических кабелей являются:

  • ПВХ: Поливинилхлорид
  • Z1: Полиолефины
  • PE : линейный полиэтилен
  • УЕ: Полиуретан

2. Термореактивная изоляция

Самые распространенные:

  • EPR: Этилен пропилен
  • XLPE : сшитый полиэтилен
  • EVA : Этилвинилацетат
  • SI : Силикон
  • PCP: Неопрен
  • SBR : Натуральный каучук

Виды металлических защит электрических кабелей

В некоторых случаях кабели могут иметь металлические экраны.

  • Экраны: это электрические металлические защиты, применяемые для изоляции сигналов, проходящих через внутреннюю часть кабеля, от возможных внешних помех.
  • Броня : это механическая защита, защищающая кабель от возможных внешних воздействий: животных, ударов и т. Д.

Номенклатура электрических кабелей по нормам

Каждый кабель имеет стандартное обозначение. Это обозначение состоит из набора букв и цифр, каждая из которых имеет определенное значение.Это обозначение относится к ряду характеристик продукта (материалы, номинальное натяжение и т. Д.), Которые облегчают выбор наиболее подходящего кабеля для ваших нужд, избегая возможных ошибок при подаче одного кабеля другим.

Если на кабеле четко не указаны эти данные, это может быть дефектный кабель, который не соответствует правилам безопасности или не гарантирует срок службы и надлежащую работу кабеля.

Обозначение по виду изоляции

номенклатура Тип кабеля
R Сшитый полиэтилен (XLPE)
х Сшитый полиэтилен (XLPE)
Z1 Термопластичный полиолефин, не содержащий галогенов
Z Безгалогенный термореактивный эластомер
В Поливинилхлорид (ПВХ)
S Безгалогеновый термореактивный силиконовый компаунд
D Этиленпропиленовый эластомер (EPR)

Обозначение экрана, внутренняя облицовка, якорь сиденья

номенклатура Тип кабеля
C3 Экран из медной проволоки, спирально расположенный
C4 Экран медный в виде оплетки на собранные изолированные жилы.
В Поливинилхлорид (ПВХ)
Z1 Термопластичный полиолефин, не содержащий галогенов

Если нет экрана, внутренней облицовки и седла якоря, буква не используется.

Обозначение различных видов брони

номенклатура Тип кабеля
Ф Стальная обвязка по спирали.
FA Алюминиевая лента по спирали
FA3 Алюминиевая лента с продольным рифлением
M Заводная головка из стальной проволоки
MA Заводная головка из алюминиевой проволоки

Обозначение наружной оболочки

номенклатура Тип кабеля
В Поливинилхлорид (ПВХ)
Z1 Термопластичный полиолефин, не содержащий галогенов
Z Безгалогенный термореактивный эластомер
N Вулканизированный хлорированный полимер

Обозначение проводника

номенклатура Тип кабеля
К Гибкая медь (класс 5) для стационарных установок
Ф Гибкий медный кабель (класс 5) для мобильной связи
D Гибкий для кабелей сварочного аппарата.Когда на нем нет букв, провод из сплошной меди 1 или 2 класса.
AL AL Если проводник сделан из алюминия, отображается (AL).

Номинальное напряжение

Номинальный напряжение
0,6 / 1 кВ Номинальное напряжение 1000 В

Расшифровка количества жил

номенклатура Тип кабеля
нГс Количество и сечение жил, мм2, с жилами желто-зеленого цвета
nxS Количество и сечение жил в мм2, без жилы Желтый / Зеленый

Правила проектирования кабелей

Правила проектирования кабелей также указаны в маркировке каждого кабеля:

  • UNE 21123
  • МЭК 60502
  • UNE 21150

Дополнительные данные

номенклатура Тип кабеля
CE CE Маркировка CE является обязательной для маркетинга продукта в Европейском сообществе.Эта маркировка может быть на продукте или на упаковке.
Дата изготовления Дата изготовления (ГГММДД). Дата изготовления обычно указывается для отслеживания. Прослеживаемость позволяет узнать, кто, когда и где выполнил каждый этап процесса и с какими материалами.

Вы можете просмотреть концепции в этом видео, которое мы подготовили:

Критерии определения размеров электрических проводников

Существует два критерия выбора размеров медных проводников:

  • В стандарте AWG-American Wire Gauge проводники определяются путем указания количества проводов и диаметра каждого провода.
  • При европейском сечении (мм2) проводники определяются путем указания максимального сопротивления проводника (Ом / км). Жесткие или гибкие проводники определяются путем указания минимального количества проводов или максимального диаметра проводов, образующих их. Кроме того, фактические геометрические сечения несколько меньше номинальных.

Измерения электрического кабеля

Сечение в мм2 (AWG) ТЕКУЩЕЕ ПОТРЕБЛЕНИЕ Б / У
25 мм2 4 Очень высокий Центральное кондиционирование и промышленное оборудование..
16 мм2 6 Высокий воздух Кондиционеры, электроплиты и электрические соединения.
10 мм2 8 Средне-высокий Холодильники и сушилки.
6 мм2 10 Средний Микроволновая печь и блендеры
4 мм2 12 Средний Освещение
2.5 мм2 14 Менее Лампы
1,5 мм2 16 Очень низкий Термостаты, звонки или системы безопасности.

Типы цветов электрических кабелей и их значение

Цвета электрических кабелей регулируются стандартом Международной электротехнической комиссии IEC 60446 . Для обозначения проводов допускаются следующие цвета: черный, коричневый, красный, оранжевый, желтый, зеленый, синий, фиолетовый, серый, белый, розовый и бирюзовый.

  • Нейтральный провод : синий. Рекомендуется не использовать больше синих проводов, чтобы избежать путаницы.
  • Фазовый провод : черный, серый или коричневый.
  • Защитный провод или заземляющий провод : два цвета, желтый и зеленый. Использование однотонных кабелей желтого или зеленого цвета разрешается только в тех местах, где по соображениям безопасности исключена возможность их перепутывания с системой заземления.

Сколько вы знаете о типах шнуров питания?

Джон

Отправлено: 3 августа 2017 г.

16 декабря 2020 г.

Сетевые инженеры, работающие по всему миру, хорошо осведомлены о множестве различных вилок и розеток, используемых в центрах обработки данных.Но первый опыт работы в зарубежном центре обработки данных может быть трудным, если вы не знаете, какой шнур питания там используется. В мире используется более одного стандарта. В разных странах могут использоваться разные типы шнуров питания, разные вилки и разъемы, особенно типы вилок.

IEC 60320 — это набор стандартов, определяющих кабели питания с напряжением до 250 вольт. Хотя в разных странах действуют разные типы и стандарты шнуров питания, IEC 60320 признан международным стандартом, используемым в большинстве стран мира.Буква «C» представляет собой кодовый стандарт для разъемов, изготовленных по IEC 60320. Различные типы разъемов указаны для различных комбинаций тока, напряжения и температуры.

Среди типов разъемов C13, C15 и C19 являются наиболее часто используемыми в центрах обработки данных. Подробности указаны в таблице ниже:

В шнурах питания IEC 60320 используется четное число для вилки и нечетное число для ответной розетки, и обычно вилка устройства на входе на 1 больше, чем лист для соответствующего разъема кабеля-розетки.Поэтому наиболее часто используемые типы шнуров питания — от C14 до C13 и от C20 до C19. Другие распространенные типы шнуров питания также включают C14 — C15 и C20 — C15.

Хотя стандарт IEC 60320 используется в большинстве стран мира, на самом деле он в основном ориентирован на типы разъемов (C13, C15, C19). Типы вилок различаются от страны к стране.

Стандарты NEMA обычно приняты в большинстве стран Северной Америки и в некоторых странах, которые следуют стандарту NEMA.Среди вилок NEMA 5-15P наиболее широко используются розетки. Это трехпроводные схемы (горячая, нейтральная и заземленная), рассчитанные на 15 А при 250 В, хотя обычно они выдерживают напряжение 110 В.

Шнур питания

NEMA 5-15P — NEMA 5-15R является наиболее распространенным типом. NEMA 5-15P обозначает вилку, а NEMA 5-15R обозначает розетку. Другие часто используемые типы шнуров питания, в которых используется вилка NEMA 5-15, включают NEMA 5-15P — C13 и NEMA 5-15P — C15.

CEE 7/7 в настоящее время является стандартом де-факто для вилок во многих европейских странах и в некоторых странах, которые следуют стандарту CENELEC.Европейскими странами, которые не используют CEE 7/7, являются Дания (AFSNIT 107-2-D1), Ирландия, Италия (CEI 23-50), Мальта (BS 1363), Кипр (BS 1363), Гибралтар (BS 1363) и Швейцария. (SEV 1011). К наиболее популярным шнурам питания с вилкой CEE 7/7 относятся CEE 7/7 — C13, CEE 7/7 — C15 и CEE 7/7 — C19.

В некоторых других странах также есть свои стандарты вилок. Например, австралийский стандарт AS / NZS 3112 (тип I), бразильский стандарт NBR 14136 и японский стандарт JIS C 8303 (тип A, B) и т. Д.Но есть одна общая черта: все они могут принять стандарт разъемов IEC 60320.

Статья по теме: Описание коммутатора Power over Ethernet

Похожие сообщения

  • Отправлено 30 мая 2020 г.

    Здесь вы можете узнать о последнем выпуске спецификации 800G Ethernet, 800G QSFP-DD800 и возможных сценариях 800G-SR8 и 800G-FR4.

    Ларри

  • 16 января 2020 г.

    SNMP лучше отслеживает трафик, чем NetFlow.sFlow не кэширует данные, вместо этого дейтаграммы sFlow отправляются в реальном времени на сборщик, где они анализируются. Тогда в чем разница между SNMP, SFlow и NetFlow?

    Ларри

  • Отправлено: 12 июля 2018 г.

    В этом посте дается общее объяснение того, что такое MLAG и что такое VPC, а затем описывается, как принять правильное решение по сравнению с MLAG и VPC.

    Автор: Джон

  • Отправлено: 23 мая 2017 г.

    В этом посте рассказывается, почему трехуровневая архитектура вышла из моды? Что такое Leaf-Spine Architecture и как проектировать Leaf-Spine.

    Автор: Джон

% PDF-1.5 % 2790 0 объект > endobj xref 2790 136 0000000016 00000 н. 0000018009 00000 п. 0000018114 00000 п. 0000019307 00000 п. 0000019667 00000 п. 0000019706 00000 п. 0000019977 00000 п. 0000020169 00000 н. 0000020268 00000 п. 0000020460 00000 п. 0000020559 00000 п. 0000020674 00000 п. 0000022414 00000 п. 0000024176 00000 п. 0000024450 00000 п. 0000025106 00000 п. 0000025711 00000 п. 0000025824 00000 п. 0000026079 00000 п. 0000026618 00000 п. 0000026900 00000 п. 0000027513 00000 п. 0000027630 00000 н. 0000028282 00000 п. 0000028845 00000 п. 0000029365 00000 н. 0000029830 00000 н. 0000031927 00000 п. 0000032234 00000 п. 0000032422 00000 п. 0000032662 00000 п. 0000032998 00000 н. 0000033280 00000 п. 0000033553 00000 п. 0000033810 00000 п. 0000034083 00000 п. 0000034595 00000 п. 0000036275 00000 п. 0000036394 00000 п. 0000036664 00000 н. 0000038598 00000 п. 0000040441 00000 п. 0000041090 00000 п. 0000041203 00000 п. 0000041839 00000 п. 0000042113 00000 п. 0000044341 00000 п. 0000046140 00000 п. 0000047678 00000 п. 0000051305 00000 п. 0000051726 00000 п. 0000052147 00000 п. 0000057320 00000 п. 0000059970 00000 н. 0000065031 00000 п. 0000066832 00000 п. 0000066871 00000 п. 0000066901 00000 п. 0000071948 00000 п. 0000103975 00000 н. 0000109538 00000 п. 0000114339 00000 н. 0000116820 00000 н. 0000168939 00000 н. 0000169889 00000 н. 0000169965 00000 н. 0000170041 00000 н. 0000170159 00000 н. 0000170470 00000 н. 0000170547 00000 н. 0000186663 00000 н. 0000186997 00000 н. 0000187021 00000 н. 0000187090 00000 н. 0000187208 00000 н. 0000187892 00000 н. 0000187969 00000 н. 0000188279 00000 н. 0000188356 00000 н. 0000188663 00000 н. 0000188892 00000 н. 0000189302 00000 н. 0000189426 00000 н. 0000189620 00000 н. 0000189815 00000 н. 00001

00000 н. 00001 00000 н. 00001 00000 н. 00001 00000 н. 00001

00000 н. 0000190977 00000 н. 0000191174 00000 н. 0000191369 00000 н. 0000191598 00000 н. 0000192008 00000 н. 0000192132 00000 н. 0000192324 00000 н. 0000192518 00000 н. 0000192716 00000 н. 0000192910 00000 н. 0000193102 00000 н. 0000193296 00000 н. 0000193491 00000 н. 0000193685 00000 н. 0000193880 00000 н. 0000194074 00000 н. 0000194266 00000 н. 0000194460 00000 н. 0000194653 00000 н. 0000195064 00000 н. 0000195404 00000 н. 0000195740 00000 н. 0000196011 00000 н. 0000196308 00000 н. 0000196645 00000 н. 0000197026 00000 н. 0000197359 00000 н. 0000230627 00000 н. 0000256934 00000 н. 0000266694 00000 н. 0000266761 00000 н. 0000271833 00000 н. 0000271900 00000 н. 0000271977 00000 н. 0000336069 00000 н. 0000336397 00000 н. 0000336421 00000 н. 0000336490 00000 н. 0000336608 00000 н. 0000336685 00000 н. 0000361641 00000 н. 0000361975 00000 н. 0000361999 00000 н. 0000362068 00000 н. 0000362186 00000 н. 0000003016 00000 н. трейлер ] >> startxref 0 %% EOF 2925 0 объект > поток x} TSw? = ‘$ 0`haPÛ @ {/ Z @

Шнуры стабилизации питания

Инновационная технология Fluxfield ™ от Wireworld с изоляцией Composilex 2, исключительно динамичная, разработанная для поглощения шума и блокирования помех, обеспечивает удивительно яркий звук и изображение.В отличие от других шнуров, они были разработаны путем прямого сравнения с питанием от батарей, что обеспечивает высочайшую чистоту звука и изображения. Их элегантные вилки оснащены контактами с серебряным покрытием, что обеспечивает самые тихие соединения с минимальными потерями. Эти пять моделей различаются материалом проводников, поскольку более плавное прохождение тока через проводники высшего качества обеспечивает дополнительные улучшения качества звука и изображения. В мини-шнурах питания используется более простая версия конструкции магнитного поля для маломощных компонентов. Поскольку они функционируют как фильтры, более длинные фильтры обеспечивают большие улучшения, и мы рекомендуем два метра или более для наилучшей производительности.

СпейсПорт

Кондиционер

IEC 320 Вход питания с предохранителем

Шесть розеток со звездообразным соединением с фильтрами

Подавление всплесков без движения

Защищает и повышает точность воспроизведения

Соответствует CE

Сделано в Америке

Сделано в торговых точках США, Великобритании или ЕС

НАЙТИ ДИЛЕРА

КУПИТЬ

Кондиционирование питания стало широко распространенным усовершенствованием в домашних кинотеатрах, однако большинство шнуров питания все еще не экранированы, и остаются другие проблемы с шумом в линиях электропередач.Например, гармоники промышленной частоты, которые иногда достаточно сильны, чтобы заставить трансформатор гудеть, обычно проявляются в виде ряби на выходе постоянного тока компонентных источников питания, что приводит к сжатому и грязному звуку. Шнуры питания Wireworld, разработанные компанией Fluxfield, решают эти проблемы, обеспечивая более чистый и динамичный звук и видео. Поразительно, но гудящие трансформаторы становятся тише.

% PDF-1.4 % 15 0 объект > endobj xref 15 66 0000000016 00000 н. 0000001684 00000 н. 0000001796 00000 н. 0000001950 00000 н. 0000002392 00000 н. 0000002612 00000 н. 0000002895 00000 н. 0000003232 00000 н. 0000004044 00000 н. 0000004987 00000 н. 0000005518 00000 н. 0000005800 00000 н. 0000006323 00000 п. 0000006345 00000 п. 0000009411 00000 н. 0000010224 00000 п. 0000010712 00000 п. 0000011163 00000 п. 0000011973 00000 п. 0000011995 00000 п. 0000014434 00000 п. 0000014456 00000 п. 0000017450 00000 п. 0000017472 00000 п. 0000020481 00000 п. 0000020503 00000 п. 0000023432 00000 п. 0000023755 00000 п. 0000024089 00000 п. 0000024170 00000 п. 0000024416 00000 п. 0000024501 00000 п. 0000024999 00000 н. 0000025288 00000 п. 0000025605 00000 п. 0000025905 00000 п. 0000026124 00000 п. 0000026190 00000 п. 0000026739 00000 п. 0000027049 00000 п. 0000027281 00000 п. 0000027579 00000 п. 0000028352 00000 п. 0000028428 00000 п. 0000028823 00000 п. 0000028845 00000 п. 0000032078 00000 п. 0000032447 00000 п. 0000032702 00000 п. 0000032724 00000 п. 0000035847 00000 п. 0000035869 00000 п. 0000038887 00000 п. 0000043658 00000 п. 0000044445 00000 п. 0000045687 00000 п. 0000046209 00000 н. 0000050252 00000 п. 0000051854 00000 п. 0000053744 00000 п. 0000057353 00000 п. 0000057862 00000 п. 0000061895 00000 п. 0000061973 00000 п. 0000002094 00000 н. 0000002371 00000 н. трейлер ] >> startxref 0 %% EOF 16 0 объект > endobj 17 0 объект !.o’za% uL «; t @ _zZ) HGg {e) ‘֭ L4aA! giXuu / K # 7e` w9 = ͬN! f конечный поток endobj 80 0 объект 179 endobj 19 0 объект > endobj 20 0 объект > / XObject> / ExtGState> / ColorSpace> >> endobj 21 0 объект bRДvJ \ n

Усилитель мощности PL380 — QSC

QSC Audio Products Домашняя страница
      Меню
      • Корпоративный
        • О нас
        • Карьера
        • Продукты
          • Все продукты
          • Продукты Live Sound
            • Аксессуары
            • Микшеры TouchMix
              • QSC #iTouchMix Sweepstakes
              • Библиотеки предустановок
              • TouchMix-8
              • TouchMix
              • TouchMix-30 Pro
                • Совместимые внешние поверхности управления
              • Аксессуары TouchMix
                • Комплект для монтажа в стойку TouchMix-8 / -16 TMR-1
                • Комплект для монтажа в стойку TouchMix-30 Pro TMR-2
                • Сумка для переноски TouchMix-30
                • Пылезащитный чехол TouchMix-30
                • TouchMix-30 Pro Подставка для планшета TS-1
            • Усилители мощности
              • Серия GX
                • GX3
                • GX5
                • GX7
              • GXD Series
                  G
                • GXD8
              • Серия RMXa
                • RMX 850a
                • RMX 1450a
                • RMX 2450a
                  • 9001 1 RMX 4050a
                • RMX 5050a
              • PLX2 Series
                • PLX1802
                • PLX2502
                • PLX3102
                • PLX3602
              • Powerlight 3 Series
                • PL380
              • PLD2
              • PLD4.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
