Струна для протяжки кабеля: Струна для протяжки кабеля 3мм 30м Fortisflex белая

Содержание

Затяжка кабеля в гофрированную трубу

Работами по прокладке кабелей в гофрированной трубке следует заниматься бригадной состоящей не менее чем из двух человек. Это связано с особенностями следующего алгоритма действий, поясняющего как правильно протянуть провод через гофру.

В начале требуется извлечь конец проволоки из конструкции и соединить его с монтируемым кабелем. Для чего следует проделать отверстие в обмотке провода, просунуть в него проволоку и надежно ее закрепить методом тщательного скручивания. Далее требуется разровнять гофру по всей длине и можно приступать к протяжке кабеля. Один рабочий должен удерживать край гофрированной трубы, с которого вводится провод, а второй вытягивать стальную проволоку с другой стороны, таким образом проталкивая кабель внутрь гофры. Нередко проводник застревает внутри гофрированной трубы, эта ситуация возникает из-за ослабления ее натяжения или появления изгибов, поэтому следует контролировать состояние гофры до окончания процесса протяжки.

Полностью протянутый кабель следует зафиксировать, плотно примотав его к трубе, это делается с целью избежать сдвижения частей конструкции относительно друг друга.

Стоит отметить, что в продаже имеются гофрированные трубы, не оснащенные стальным зондом, цена на такие изделия значительно ниже, но протяжка в них кабелей становиться не простым, трудоемким делом. В этих случаях один работник должен толкать кабель, а остальные обеспечивать его продвижение путем деформирования гофрированный трубы в месте нахождения конца кабеля.

Рассмотрим оба варианта протяжки кабеля, с использованием гофротрубы с протяжкой и без неё.

Затяжка кабеля в гофротрубу с зондом

Процедура протягивания кабеля в гофре состоит из 4-х этапов:

Подготовка гофрированной трубы. Используя рулетку, необходимо замерить нужную длину защитной оболочки. При отрезании важно проявлять крайнюю внимательность, т.к. внутри трубки имеется перетяжная струна. Удобнее всего перекусить эту проволочку бокорезами, придерживая ее другой рукой. Если зонд уйдет в трубку, придется начинать процедуру заново.
Присоединить зонд к кабелю. Для этого конец зонда загибают под углом и продевают сквозь изоляционную оболочку провода. Если кабель имеет большое сечение, струну оборачивают вокруг кабеля, примотав место соединения изолентой. Это даст возможность при протягивании избежать зацепов выступов линии за ребра гофры.
Надежно закрепить обратный конец зонда. Для этого подойдет любой жесткий элемент (например – стояк контура отопления). Если процедура выполняется вдвоем, второй конец сможет придержать напарник. Делается это для того, чтобы придать зонду необходимую натяжку для беспрепятственного протягивания кабеля.

Продеть кабель в гофру. При этом важно не перетянуть струну, т.к. в случае ее обрыва возникнут дополнительные трудности. Зонд должен постоянно находиться в напряжении, иначе кабель застрянет в трубе. Аналогичные сложности появляются при образовании на гофрированном канале изгибов. Важно не ослаблять контроль за состоянием гофры до конца работы.

На изображении ниже можно подробнее изучить инструкцию о том, как продеть кабель в гофру со струной своими руками и при помощи второго человека:

Затяжка кабеля в гофротрубу без зонда

Итак, наша задача, просунуть кабель в гофру без зонда. Нам понадобятся крепкие нитки, а самое главное, чтобы они были легкими.

Еще нам понадобится любой фантик от конфеты.

Привязываем фантик к веревке, разматываем веревку так, чтобы она была свободна.

Берем пылесос, соединяем шланг пылесоса, заматываем малярной лентой.

Включаем пылесос и заправляем фантик с ниткой, не забывайте поправлять нитку во время процесса, вдруг фантик затормозит на повороте.

Получаем результат. Для увеличения мощности фильтр с пылесоса лучше снимать.

Обратившись к специалистам нашей компании вы сможете избежать многих проблем. Мы поможем подобрать качественное и недорогое оборудование, провести квалифицированный монтаж СКС, монтаж систем видеонаблюдения, монтаж СКУД и провести тестирование СКС на соответствие категории поверенным прибором.

Протяжка для кабеля в категории «Промышленное оборудование и станки»

Truper GUIA-15 Протяжка электрика для кабеля проводов 15 метров

На складе в г. Киев

Доставка по Украине

750 грн

Купить

Устройство для протяжки кабелей на бобине YATO: l = 15.3 м, профиль-3 х 1.5 мм

На складе

Доставка по Украине

737 грн

Купить

Протяжки Для Стекловолоконного Кабеля YATO 10 шт x 1 м, гибкий удлинитель, крючок, 2 наконечника, 14 шт

На складе

Доставка по Украине

по 677 грн

от 2 продавцов

677 грн

Купить

Труба техническая с протяжкой 16 мм для кабеля (бухта 100 м)

На складе в г. Киев

Доставка по Украине

1 300 грн/бухта

Купить

Труба техническая с протяжкой 16 мм для кабеля (бухта 50 м)

На складе в г. Киев

Доставка по Украине

700 грн/бухта

Купить

Труба техническая с протяжкой 20 мм для кабеля (бухта 100 м)

На складе в г. Киев

Доставка по Украине

1 600 грн/бухта

Купить

Труба техническая с протяжкой 25 мм для кабеля (бухта 100 м)

На складе в г. Киев

Доставка по Украине

1 800 грн/бухта

Купить

Труба техническая с протяжкой 32 мм для кабеля (бухта 100 м)

На складе в г. Киев

Доставка по Украине

2 200 грн/бухта

Купить

Наконечники латунные для протяжки кабелей YATO магнитные с кольцом, 5 шт

Доставка по Украине

163 грн

Купить

Устройство для протяжки кабеля

На складе

Доставка по Украине

8 103 грн

Купить

Протяжка (d=3,8мм, L=4м) для кабеля стеклопластиковая Enext [s068001] Енекст

Доставка из г. Киев

284.79 грн/ед.

365.11 грн/ед.

Купить

Устройство для протяжки кабелей на бобине YATO: l = 30 м, Ø = 4 мм

На складе

Доставка по Украине

по 1 951 грн

от 2 продавцов

1 951 грн

Купить

Устройство для протяжки кабелей на бобине YATO: l = 15.3 м, профиль-3 х 1.5 мм

На складе

Доставка по Украине

737 грн

Купить

Стеклопруток для протяжки кабеля

Доставка по Украине

35.40 грн/м

Купить

Стержни для протяжки кабеля

Доставка по Украине

48.90 грн/м

Купить

Смотрите также

Зонд для протяжки кабеля

Под заказ

Доставка по Украине

1 233.12 грн

Купить

Наконечники латунные для протяжки кабелей YATO магнитные с кольцом, 5 шт YT-23201

На складе в г. Николаев

Доставка по Украине

176 грн

Купить

Николаев

Трос пластиковий для протяжки кабелю 15 м з направляючим дротовим тросом, Mutlusan

Доставка по Украине

по 274. 2 грн

от 2 продавцов

274.20 грн

Купить

Трос пластиковий для протяжки кабелю 25 м з направляючим дротовим тросом, Mutlusan

Доставка по Украине

456.30 грн

Купить

Устройство для протяжки кабеля на катушке YATO Польша l=15.3 м YT-25010

На складе

Доставка по Украине

635.80 грн

748 грн

Купить

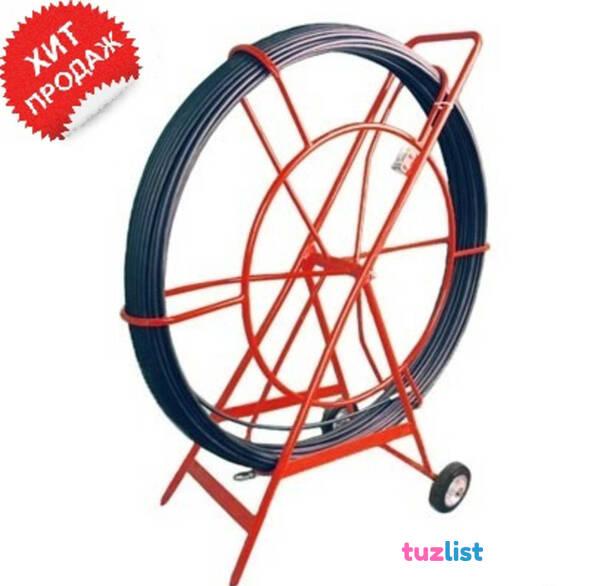

Устройство для протяжки кабеля УЗК 11/150

Доставка по Украине

10 878 грн

Купить

Протяжка (d=3,8мм, L=5м) для кабеля стеклопластиковая Enext [s068002] Енекст

Доставка из г. Киев

331.17 грн/ед.

424.58 грн/ед.

Купить

Протяжка (d=3,8мм, L=10м) для кабеля стеклопластиковая Enext [s068003] Енекст

Доставка из г. Киев

618.12 грн/ед.

792.46 грн/ед.

Купить

Смазка LUB-I/0,2 для протяжки кабеля внутри помещений

Заканчивается

Доставка по Украине

173 грн

Купить

Гофра для кабеля d16 чёрная с протяжкой

Доставка по Украине

400 грн/бухта

Купить

Гофра для кабеля d16 серая с протяжкой (не горючая)

Доставка по Украине

700 грн/бухта

Купить

Устройство для протяжки кабеля Milwaukee M18 FPFT-0X FUEL без АКБ и ЗУ (4933471952)(548687775754)

Доставка по Украине

14 495 грн

16 669. 25 грн

Купить

Протяжка для электрических кабелей в монтажных каналах 15м Truper

Доставка из г. Киев

по 749 грн

от 3 продавцов

749 грн

Купить

Протяжка для электрических кабелей в монтажных каналах 30м Truper

Доставка из г. Киев

по 1 169 грн

от 3 продавцов

1 169 грн

Купить

Что использовать для канатной тяги?

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

Статус: Закрыто для дальнейших ответов.

5 января 2017 г.

5 января 2017 г.

Добавить закладку

Я думал (надеялся?), что то, что оказалось проводом в распределительную коробку моего дома, ведет на чердак, но прошлой ночью я обнаружил, что это не так. Я попробовал 25-футовую рыболовную ленту с чердака вниз, и она не вышла из трубопровода.

#2
5 января 2017 г.
Добавить закладку

Никогда не узнаешь, пока не спросишь. Я помню, как впервые увидел, как мой наставник высосал пластиковый пакет с привязанной к нему веревкой через 200-футовый трубопровод с помощью Shopvac примерно за 20 секунд и подумал про себя, ты что, чертовски шутишь? Это заняло бы у меня час с рыбной лентой.

6 января 2017 г.
#5
6 января 2017 г.
Добавить закладку

6 января 2017 г.
#6
6 января 2017 г.
Добавить закладку

У меня есть электромонтажная коробка USTech (больше не используется) в шкафу MBR. Прокладка проводилась через переходник для выбивного отверстия/кабелепровода через пространство стены (без кабелепровода) вверх через 1-дюймовое отверстие в верхней/потолочной балке на чердак.

У меня был существующий, но не заделанный кабель категории 5, идущий по пути, по которому я хотел следовать, поэтому я просто прикрепил рыбную ленту и шнур к этому проводу категории 5, вытащил этот беспорядок на чердак, а затем прикрепил свою новую кошку. -5 и старый кот-5 к рыбе и протянул ее обратно, оставив нить на будущее.
Как только я все это настроил, все было довольно просто и без проблем. Обычно у меня все не так просто; Я такой: «Хм, <раздавить кнопку скобы> Это было легко». С некоторым усилием удалось протолкнуть новую катушку 5 обратно через отверстие в балке, но с некоторым покачиванием и давлением она прошла.
Да, я мог бы сделать из этого целую стройку, проложив новые каналы для CAT-5 и RG-5/6 для всех данных, телефона и кабельного телевидения по всему дому, но все, что мне было нужно (пока ) был единственным запуском CAT-5 для моей новой точки доступа, которую я устанавливаю на потолке.

Мне, вероятно, в конечном итоге придется все это переделывать из-за недальновидности строителей, которые устанавливали эту сетевую монтажную коробку, необходимости иметь кабель или другое сетевое оборудование. Это привело к тому, что большую часть проводки мне пришлось проделать из-за необходимости иметь отдельную внешнюю полку для шлюза UVerse и его источника питания… и моего добавления ERL… и «распределительного» переключателя. . Я надеюсь сделать что-то аккуратное и простое, подобное этому, но я должен включить (или, по крайней мере, учесть) прогоны кабельного телевидения.
Мне нужно сфотографировать мою установку…

6 января 2017 г.

#7
6 января 2017 г.
Добавить закладку

LordAthens[/url]»:34ssaili]Никогда не узнаешь, пока не спросишь. Я помню, как впервые увидел, как мой наставник сосет пластиковый пакет с привязанной к нему веревкой через 200-футовый трубопровод с помощью Shopvac примерно за 20 секунд и думает Я сам, ты что, шутишь надо мной? У меня бы ушел час с рыбной лентой
com/civis/viewtopic.php?p=32582631#p32582631:2sxeaqha» data-source=»»>
[url=http://arstechnica.com/civis/viewtopic.php?p=32582631#p32582631:2sxeaqha сказал:
LordAthens[/url]»:2sxeaqha]Никогда не узнаешь, пока не спросишь. Я помню, как впервые увидел, как мой наставник высосал пластиковый пакет с привязанной к нему веревкой через 200-футовый трубопровод с помощью Shopvac примерно за 20 секунд и подумал о том, чтобы Ты что, издеваешься надо мной? У меня бы ушел час с рыбной лентой.0004
Нажмите, чтобы развернуть…
Должен признать, застройщик, который построил мой дом, неплохо управлялся с домом. Четырехканальные «розетки» почти по всему дому (2 в MBR, по 1 в каждой из двух других спален, 2 на кухне, 1 в «кабинке»), минимум 1 CAT-5 для телефона, 1 CAT -5 за данные, причем у многих из них есть РГ-5? бегите за кабельным/телевидением. Просто «шкаф» для проводки слишком мал для управления кабельными / DSL-модемами или многофункциональными шлюзами, такими как для UVerse.
com/civis/viewtopic.php?p=32674113#p32674113:3gzx0yxh» data-source=»»>
[url=http://arstechnica.com/civis/viewtopic.php?p=32674113#p32674113:3gzx0yxh сказал:
zelmak[/url]»:3gzx0yxh]В моем конкретном случае пришлось бы сверлить все новые отверстия, места для еще одного провода хватило. работа по управлению домом Четырехсторонние «розетки» почти по всему дому (2 в MBR, по 1 в каждой из двух других спален, 2 на кухне, 1 в «кабинке»), с минимум 1 CAT- 5 для телефона, 1 CAT-5 для данных, причем многие из тех, у кого есть RG-5?, работают для кабельного/ТВ.Просто «шкаф» с проводкой слишком мал для управления кабельными/DSL-модемами или многофункциональными шлюзами, такими как те, что для UVerse.
Нажмите, чтобы развернуть…
Политика
Я согласен на сохранение моей информации Политика конфиденциальности.
КАПЧА
23 апреля 2020 г. Новости
В отрасли кабельных жгутов мы сталкиваемся с множеством различных продуктов для протягивания провода через кабелепровод. Вот некоторые из них, которые привлекли наше внимание.
1) СР1000
CP1000 от Electrical Product Innovation – это беспроводной ручной съемник для проволоки, который крепится к портативной электродрели. Он может тянуть провода размером до 1/0 калибра, имеет длину 24 дюйма в полностью выдвинутом состоянии и складывается до транспортабельного размера, который помещается в большинство сумок для инструментов. CP1000 повышает эффективность работ по протягиванию проволоки, но он также делает себе имя благодаря своему влиянию на безопасность рабочих. Использование этого инструмента сводит к минимуму травмы плеча, запястья и другие повторяющиеся движения, которые часто встречаются у электриков. Эффективность работы, портативность и повышенная безопасность делают CP1000 одним из лучших доступных инструментов для протяжки проволоки.
2) Рыболовная лента
Рыболовная лента, также известная как тяговая проволока, тяговая лента или «змейка электрика», представляет собой тонкую длинную ленту из стали или стекловолокна, намотанную на катушку. Он особенно популярен для протяжки проводов 12 калибра или кабеля низкого напряжения. Стекловолокно обеспечивает большую защиту от случайной проводимости, но жертвует жесткостью. Сталь легче направлять, потому что она создает большее напряжение и жесткость перед изгибом. В дополнение к выбору правильного материала рыболовной ленты решающее значение имеют конструкция и качество катушки, на которой она находится. Качественная лента для ловли рыбы бесполезна, если ваша катушка заедает или ломается в середине тяги, а вы застряли с половиной провода, спрятанным за стеной.
3) Проволочные тяги
Также называемые «рыбными палочками», проволочные тяги короче по длине, чем рыболовная лента, и они не используются вместе с катушкой. В то время как рыболовная лента отлично подходит для прокладки трубопроводов на большие расстояния, удилища идеально подходят для навигации в более коротких и узких местах. Это делает стержни идеальными для электрических подрядчиков, прокладывающих провод через тесное пространство с небольшим пространством для маневра, например, внутри стены или потолка. Есть также светящиеся стержни, которые светятся в темноте, чтобы вы могли видеть, что вы делаете в этих более темных, небольших рабочих местах. Тяговые стержни для проволоки также поставляются с различными головками в соответствии с вашими потребностями, такими как крючки, петли и магнитные головки.
4) Нейлоновая тяговая веревка
Нейлоновая тяговая веревка, также называемая «тяговой струной», «тяговыми тросами» или «тяговыми шнурами», имеет отличное соотношение прочности на растяжение к весу и классифицируется по тяговому усилию в фунтах. грузоподъемность. Нейлоновая тяговая веревка используется для протягивания проводов и кабелей, обычно в сочетании с другими инструментами, описанными здесь. Когда стержень или лента имеют крюк или петлю на конце, к ним крепится тяговый канат.
5) Поршень для кабелепровода с вакуумом
Поршни для кабелепровода, также называемые «мышью для кабелепровода», представляют собой небольшие цилиндры, обычно изготовленные из вспененного материала. Проволока вставляется в поршень канала, который затем помещается в канал. Поршень дает проволоке больший конец, который легче увидеть, захватить и манипулировать.
Когда поршень вставляется в трубопровод, промышленный или цеховой пылесос помещается на противоположный конец трубопровода. Плотное прилегание поршня к трубопроводу создает всасывание и протягивает поршень, веревку и проволоку по всему трубопроводу. Подрядчики по электротехнике часто используют поршни для прокладки пользовательских конфигураций пучков кабелей, чтобы сэкономить время на установке.
