Как работает греющий кабель?
Как работает греющий кабель?Бесплатный подбор оборудования и оптимизация проектов: [email protected]
Саморегулирующийся кабель имеет в основе полимерную матрицу, способную менять сопротивление в зависимости от окружающей температуры. Выше температура – меньше линейная мощность кабеля. Таким образом саморегулирующийся кабель контролирует тепловыделение на любом участке длины. Бытовой саморегулирующийся кабель – низкотемпературный, максимальная рабочая температура (при +10°С) это 65°С, то есть при +10°С включенный в сеть греющий кабель способен нагреться до 65°С. Максимальная температура воздействия (та температура внешней среды, при которой кабель сохраняет свои свойства) – 85°С, это имеет значение при обогреве кровли, где в летнее время кровля может разогреваться от солнечных лучей.
Кабель, включенный в сеть стремится к разогреву до 65°С, при положительной температуре он снижает мощность и сокращает энергопотребление. Но подключенный кабель работает, хоть и минимально постоянно.
Таким образом – вручную его нужно отключать только в теплый период, в остальное время он может работать без вмешательства человека.
Совет инженера: Максим Селезнев
Ведущий инженер-проектировщик ООО «СКО Альфа-проджект»
Задать вопрос специалисту
Спасибо, наш менеджер свяжется с вами в ближайшее время
Заполните обязательные поля
Отправляя форму, вы даете свое согласие на обработку персональных данных.
Расчеты будут отправлены на Ваш e-mail, внимательно проверьте данные при отправке.
Оставить заявку на
бесплатный расчет проекта
Спасибо, наш менеджер свяжется с вами в ближайшее время
Телефон
Почта
Город
Краткое описание проекта
Заполните обязательные поля
Отправляя форму, вы даете свое согласие на обработку персональных данных.
Ответим в течение 3 минут
Спасибо, наш менеджер свяжется с вами в ближайшее время
Ваше имя
Телефон
Суть вопроса
Заполните обязательные поля
Отправляя форму, вы даете свое согласие на обработку персональных данных.
Вышлем прайс через 5 минут
Спасибо, наш менеджер свяжется с вами в ближайшее время
Ваше имя
Телефон
Суть вопроса
Заполните обязательные поля
Отправляя форму, вы даете свое согласие на обработку персональных данных.
Оформление заказа оптом
Спасибо за заказ, наш менеджер свяжется с вами в ближайшее время
Ваше имя
Телефон
Комментарий к заказу
Поле «Телефон» обязательно для заполнения
Отправляя форму, вы даете свое согласие на обработку персональных данных.
Стать партнером
Спасибо, наш менеджер свяжется с вами в ближайшее время
Ваше имя
Телефон
Сообщение
Заполните обязательные поля
Отправляя форму, вы даете свое согласие на обработку персональных данных.
Выберите город
До какой температуры нагревается саморегулирующийся греющий кабель
Вопрос:
Добрый день.
У меня есть хромированные п-образные прямоугольные трубы, которые я могу установить на стену санузла. По сути получается что-то типа лесенки, но каждая ступень отдельно выходит из стены. Внутри основания каждой ступени (справа) есть вывод провода 3×2.
5 220В из стены. Трубы внутри полые.
Вид представлен на картинке.
Не могу выбрать кабель. Резистивный не хочу, так как к нему нужен терморегулятор, а его негде разместить. А вопрос по саморегулирующимся возник потому, что я не понимаю при какой температуре такой кабель начнет греться. Если при отрицательной, то мне не подходит, так как в санузле всегда примерно 22-24+ градусов. Нужно чтобы при такой температуре кабель грелся и разогревался до 50 примерно градусов. Во всяком случае такую температуру хочется иметь на поверхности труб, но можно, наверное и больше.
Подскажите, какой саморегулирующийся кабель можно использовать для создания электрического полотенцесушителя?
Надеюсь, что вы сможете мне помочь.
Не возражаю если вы опубликуете мой вопрос у себя на сайте в разделе ответы на вопросы.
Ответ:
Здравствуйте. Спасибо за интересный вопрос. Действительно многие задаются этим вопросами: первый — с какой температуры начинает греться саморегулирующийся кабель? и второй — до какой температуры нагревается саморегулирующийся греющий кабель.
1. Нет такой температуры, при которой саморегулирующийся кабель сам включался бы и выключался. Саморегулирующийся кабель работает всегда. Даже если мы его включим(подадим питание) при 40 С, он будет работать. Но потреблять будет значительно меньше за счет того, что и теплоотдача от него (забор тепла с его поверхности) небольшая.
Если вы где то прочитали что саморегулирующийся кабель сам включается и выключается- это не так. Он изменяет свою потребляемую мощность в зависимости от окружающей среды, и не перегревается выше температуры своей температурной серии.
Еще раз: Саморегулирующийся кабель работает всегда. И при отрицательных температурах и при +20 и при +40. А вот потреблять он будет по разному. Чем холоднее окружающая среда, тем сильнее он остывает, тем больше потребляет для поддержания своей внутренней температуры. Саморегулирующийся кабель стремится поддерживать свою внутреннюю температуру 65С. Если это бытовой саморегулирующийся кабель низкой температурной серии — до 65 С (T6).
То есть саморегулирующийся кабель всегда стремиться своей «начинкой»,(основой, саморегулирующейся матрицей) к 65С(для кабелей низкой температурной серии). Но чем ближе температура самой матрицы к 65, тем меньше в ней остается активных молекулярных соединений, и тем меньше потребляет саморегулирующийся кабель. При идеальных условиях-если от кабеля совсем не уходит тепла, то потребление должно стремиться к нулю.
2. Таким образом кабель низкой температурной серии(почти все саморегулирующиеся нагревательные термокабели, применяемые в быту) стремится своей температурой к 65 С, Но какой реально будет температура его поверхности — это зависит также и от условий окружающей среды, то есть быстро ли он охлаждается. Например, если кабель обернуть утеплителем-он будет горячим, и потребление снизится, если оставим на открытом воздухе в холодном помещении-поверхность будет менее горячая за счет того что тепло от кабеля уходит, и потребление возрастет. А если мы этот же отрезок поместим в ледяную воду — в ней поверхность уже не сможет оставаться такой же горячей, но и потребление тоже возрастет.
Таким образом нет точного показателя какой температуры будет саморегулирующийся кабель, стремится к 65, но никогда ее не достигает. В вашем случае он нагреется скорее всего до 50-60 С внутри трубки. А какой температуры будет трубка это уже зависит от того как сильно и быстро она будет остывать, под мокрым полотенцем например. И от теплопроводности материала тоже. И от мощности кабеля — чем мощнее, тем легче ему компенсировать теплопотери.
Соответственно для подобных задач (для создания электрического полотенцесушителя) наиболее целесообразным считаем применять кабель низкой температурной серии, но по мощнее:
Саморегулирующийся греющий кабель 40 ватт 40GSR2-CR до 65 С
Обязательно экранированный(с заземлением), поскольку греем металл.
youtube.com/embed/vHq1BUJ6Vyw?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»> Саморегулирующиеся кабели | Греющие кабели
Саморегулирующиеся нагревательные кабели – Eltherm
Саморегулирующийся нагревательный кабель Eltherm может использоваться для защиты от замерзания и поддержания постоянной температуры в безопасных и опасных зонах на сосудах, трубах, резервуарах, емкостях, бункеры и клапаны — при необходимости нагревательные кабели можно погружать в воду. Обратитесь в T&D за технической поддержкой и консультацией по выбору правильного нагревательного кабеля для вашего применения.
Саморегулирующиеся кабели

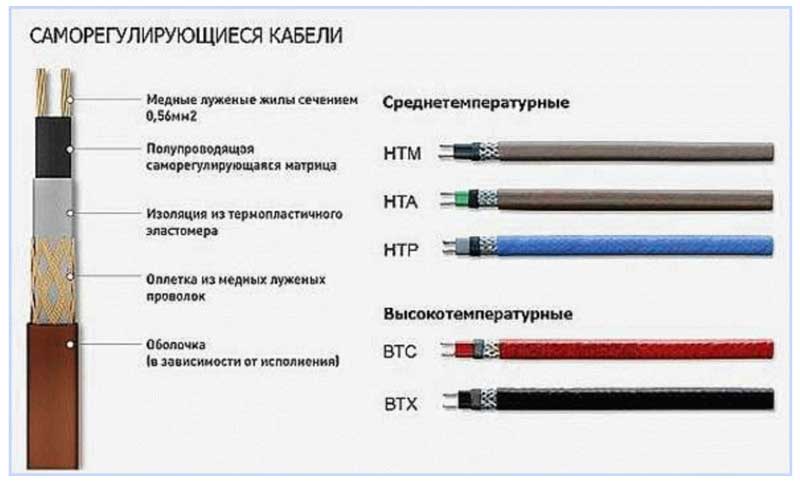

Саморегулирующиеся кабели имеют регулируемую тепловую мощность и состоят из двух параллельных шинных проводов, встроенных в соединенный в сеть пластиковый нагревательный элемент с окружающими частицами углерода.
Если во время работы повышается температура, пластик расширяется и расстояние между углеродными частицами увеличивается, сопротивление увеличивается, а мощность падает. При понижении температуры окружающей среды этот процесс меняется на обратный и тепловая мощность увеличивается – это принцип саморегулирования.
Саморегулирующиеся кабели разумно регулируют тепловую мощность в зависимости от температуры окружающей среды или воздуха — всякий раз, когда увеличиваются потери тепла изолированной трубы, резервуара или обогреваемого процесса (при снижении температуры окружающей среды), тепловая мощность кабеля увеличивается. И наоборот, когда потери тепла уменьшаются (по мере повышения температуры окружающей среды или потока продукта), нагревательный кабель реагирует уменьшением своей тепловой мощности.
Типичные области применения саморегулирующихся кабелей Eltherm включают технологический обогрев в химической и нефтехимической промышленности, обеспечивающий тепло поверхности труб, барабанов, клапанов, резервуаров и сосудов как в безопасных, так и во взрывоопасных зонах.
Саморегулирующиеся нагревательные кабели Коммерческое применение: защита труб от замерзания, поддержание температуры технологических труб, обогрев резервуаров и бочек, снеготаяние крыш/желобов и очистка от снега и льда для обогрев пандусов .
Саморегулирующийся кабель электрообогрева Eltherm Варианты применения
Варианты применения саморегулирующегося кабеля электрообогрева Eltherm варьируются от защиты от замерзания до поддержания температуры на трубопроводах и резервуарах. Кроме того, имеется ряд низкотемпературных вариантов. Обычные установки и системы обогрева включают поддержание температуры нефтяных и газовых труб на нефтяных вышках, защиту от замерзания и предотвращение замерзания труб на водопроводных трубах.
Саморегулирующийся нагревательный кабель Eltherm
Высокотемпературная заделка ELSR-H-BOT (электрический обогреватель)
Саморегулирующийся нагревательный кабель Eltherm Спецификации продукции
Саморегулирующийся нагревательный кабель Eltherm
Саморегулирующийся обогреватель зоны
Обогрев опасной зоны обеспечивает взрывозащищенное, искробезопасное отопление в зонах 1 и 2 на опасных рабочих местах.
При использовании саморегулирующегося электрообогрева во взрывоопасных зонах, условиях и отраслях промышленности, таких как нефтегазовая или нефтехимическая, оболочка кабеля защищена специальной химически стойкой внешней оболочкой (фторопласт), опция Eltherm «BOT».
Обогрев для взрывоопасных зон
Ассортимент продукции Eltherm, подходящей для использования во взрывоопасных зонах, включает:
- Греющие кабели для взрывоопасных зон (ELSR-N, ELSR-LS, ELSR-H)
- Греющие кабели постоянной мощности
- Измерение и управление – контроллер температуры взрывозащищенного исполнения
- Датчики температуры – ELTF-PTEx
- Распределительные коробки — Ex-it-R (или ELAK-Ex-…) Комплекты разъемов
- — EL-EC…ex
- Изоляционные втулки – ELISD
- Механические застежки
- Фитинги для монтажа на трубу
- Предупреждающие знаки
Электрообогрев Eltherm для взрывоопасных зон
Саморегулирующийся нагревательный кабель Eltherm ELSR-N до 80 °C – Техническая информация
| Внешняя оболочка | Шинный провод | Максимальная температура экспозиции (при выключенном питании) | Максимальная температура экспозиции (питание включено) | Номинальное напряжение | Радиус изгиба, не менее | Температура установки, мин. | Система классификации опасных зон | Кабель для классификации опасных зон | Сертификаты для опасных зон |
| ТПЭ-О | Никелированная медь | 80 °С | 65 °С | 230 В | 25 мм | – 45 °С | IBExU II 2G Ex e IIC T6 Gb II 2D Ex tb IIIC TX Db | EPS II 2G Ex e IIC Gb II 2D Ex tb IIIC D | 12ATEX1431U IECEx EPS 12.0006U |
Ассортимент продукции Eltherm для обогрева
- Обогрев трубопроводов для защиты от замерзания
- Поддержание температуры горячего водоснабжения
- Обогрев рампы
- Обогрев крыши и водосточных желобов
- Обогрев пожарной лестницы
- Электрические нагревательные кабели для взрывоопасных зон
➡ Для получения полных спецификаций, технических данных и вспомогательной информации о саморегулирующихся нагревательных кабелях Eltherm см.
приведенные ниже страницы.
Саморегулирующиеся нагревательные кабели Eltherm из Thorne & Derrick
Запросить
Спецификации
Саморегулирующийся нагревательный кабель | Саморегулирующийся кабель обогрева Поставщик
Саморегулирующийся нагревательный кабель
Саморегулирующиеся нагревательные кабели, которые автоматически регулируют выходную мощность для компенсации изменений температуры. Саморегулирующиеся нагревательные кабели представляют собой передовую технологию электрических нагревательных кабелей. Они разработаны и изготовлены таким образом, чтобы регулировать свою производительность в зависимости от температуры процесса, т. е. по мере снижения температуры процесса производительность кабеля увеличивается; наоборот, с повышением температуры выход кабеля уменьшается. Саморегулирующийся нагревательный кабель содержит полимерный сердечник, напрессованный на две параллельные жилы. Сердечник состоит из полупроводящего материала с высоким содержанием углерода, обычно «графита», который позволяет электричеству течь от одного провода шины к другому и создавать бесконечно параллельные резисторы.
Сопротивление жилы изменяется пропорционально изменениям температуры, а мощность меняется по длине кабеля в зависимости от температуры жилы нагревателя. Основополагающий принцип работы заключается в том, что «при повышении или понижении температуры сердечника происходит изменение химического состава, что приводит к увеличению сопротивления и большей или меньшей теплоотдаче». Эти саморегулирующиеся свойства позволяют кабелю регулировать выходную мощность в любой точке по всей длине цепи нагревателя, помогая устранять горячие или холодные участки.
| Максимальное техническое обслуживание Температура под напряжением | 250 °С |
| Максимальная температура воздействия в обесточенном состоянии | 250°С |
| Максимальная длина цепи | 154 М |
Максимальная выходная мощность [email protected] град. C | 75 Вт/м |
| Т Класс | Т3 |
| Номинальное напряжение: | 230 В перем. тока |
| Характеристики |
|
Преимущества
|
После своего появления в 1971 году саморегулирующиеся кабели обогрева стали широко использоваться в будущем по всему миру. Наши специалисты в Pak Link Services выбрали для вас лучшие нагревательные кабели как с точки зрения функциональных возможностей, так и с точки зрения дизайна. Благодаря гибкости, которая легко растягивается до термостойкости в сложных зонах трубопроводов, у нас есть все!
Pak Link services — один из самых востребованных поставщиков саморегулирующихся кабелей для обогрева на Ближнем Востоке и в Центральной Африке.
Нас считают одним из ведущих поставщиков технологий электрообогрева, которые превосходят другие продукты, доступные в настоящее время в этой области.
Эти кабели имеют множество применений. От обеспечения защиты от замерзания трубопроводов и емкостей до поддержания температуры технологического процесса — у них есть все! Кроме того, они также отлично подходят для обогрева дорог, пешеходных дорожек, пандусов и т. д. В то же время их способность обеспечивать обогрев крыш и водосточных желобов просто колоссальна.
Функциональные возможности
Саморегулирующиеся кабели от Pak Link Services имеют луженую медную оплетку в сочетании с внешней полиолефиновой оболочкой, которая обеспечивает заземление (заземление не предусмотрено) и дополнительную механическую защиту. У нас также есть фторполимерная оболочка, если вы хотите защитить окружающую среду в своем арсенале.
Кроме того, эти кабели обогрева состоят из нагревательной матрицы из проводящего полимера, расположенной между двумя параллельными медными шинными проводниками.
Тепло передается в матрице, а проводники шины обеспечивают одинаковое напряжение на матрице по всей длине кабеля.
При повышении температуры электрические пути в нагревательной матрице становятся длиннее; следовательно, увеличивается сопротивление нагревательного элемента. При этом тепловая мощность снижается; таким образом, создавая эффект саморегуляции.
Кроме того, наши кабели для обогрева работают в соответствии с необходимым стандартом ISO для получения высококачественных результатов. Итак, если вам нужен надежный поставщик кабелей для обогрева, то услуги Pak Link для вас?
Простота конструкции
Наши специалисты в Pak Link Services работают не в соответствии с масштабами проекта. Все проекты для нас масштабны! Тем не менее, наши кабели для обогрева не только просты в проектировании, мы также предоставляем пошаговое руководство, которое поможет вам определить требования к обогреву.
Простая установка
Наши кабели электрообогрева устанавливаются непосредственно на металлические (или неметаллические) трубопроводы с использованием традиционной теплоизоляции.
