Тросовая линия электропроводки представляет собой стальной несущий трос, к которому подвешены изолированные незащищенные или защищенные кабели. Способы крепления проводки к тросу универсальны: использование специальных тросовых подвесок, крепление непосредственно к тросу (струнная подвеска) и на подвесных и опорных конструкциях с изоляторами, а также на рейках, коробах, лотках, трубах и других конструкциях, подвешенных к тросу.
Кроме несущего троса и кабелей в состав линии тросовой проводки входят анкерные, натяжные и поддерживающие устройства, детали крепления кабеля к несущему тросу. Для комплектации кабельных линий на тросах применяют следующие заводские изделия и детали, необходимые как для заготовки линий, так и для их монтажа: натяжные муфты для стальных тросов с ходом винта 50, 100 и 300 мм; анкеры для концевого крепления стальных тросов к строительным элементам зданий; зажимы для соединения подвесов, растяжек и оттяжек с несущим тросом (в том числе зажимы, скрепляющие петли на конце стального троса), серьги для крепления тросов к стальным фермам.

В качестве несущего применяют стальной трос, диаметр которого выбирают по табл.
Тросовые натяжные анкеры, служащие для концевого крепления несущего троса, регулировки его натяжения и провеса, крепят к строительным элементам здания с помощью болтов, откидных планок и др.
Поддерживающие устройства представляют собой промежуточные струнные подвески и продольные и поперечные оттяжки, прикрепляемые к нижним поясам ферм, колоннам, перекрытиям. Промежуточные крепления устанавливают при больших пролетах и массе монтируемой проводки через каждые 18. ..24 м, уменьшая стрелу провеса и придавая линии значительные устойчивость и механическую прочность.
Промежуточные крепления троса могут дополнительно выполнять непосредственно к балкам, фермам, колоннам и перекрытиям с помощью отдельных деталей или обхватных конструкций.

Тросовый натяжной анкер: 1 — натяжная муфта; 2 — коуш; 3 — тросовый болтовой зажим; 4 — трос

Для удержания троса на промежуточных участках используют трехболтовые зажимы, с помощью которых концы подвесок и растяжек оконцовывают петлями с использованием гильз и обойм. В отдельных случаях, например при большом расстоянии от линии подвески троса до ферм перекрытия, применяют второй разгрузочный трос, который натягивают выше несущего, и к которому присоединяются струны промежуточного крепления.
Основной объем монтажа тросовых электропроводок выполняют в МЭЗ. Для доставки на объект концевые и промежуточные крепления комплектуют в контейнеры, а заготовленные комплектные тросовые линии сворачивают в бухты диаметром 1.

..2 м или наматывают на специальные инвентарные кассеты или барабаны.
Установку анкерных и натяжных конструкций, вертикальных подвесок, поперечных и продольных оттяжек, прокладку трасс для питающих магистралей относят к первой стадии монтажа и выполняют при определенной готовности элементов здания, к которым подвешивают и крепят кабельные проводки. Расстояния между промежуточными подвесками, а также диаметр троса, подвесок и оттяжек зависят от приходящейся на них нагрузки и определяются проектом.
Металлические части всех элементов тросовой проводки без окраски или гальванических покрытий, а также оголенные участки троса и анкерные устройства в местах их соприкосновения должны быть смазаны техническим вазелином. Металлические скобки и плоские полоски для крепления кабелей должны иметь защитное покрытие от коррозии и мягкие прокладки из пергамина.

Заготовленные тросовые линии: а — на инвентарных кассетах; б — в бухтах

Подъем на проектное место протяженных (более 15 м) и тяжеловесных тросовых проводок кабелей рекомендуют производить с помощью простых подъемных приспособлений (блоков, лебедок и др. ). При этом один конец несущего троса с петлей надевают на анкерный крюк, закрепленный в стене. Второй конец несущего троса присоединяют к полиспасту клиновым зажимом или кулачковым захватом, располагаемым на некотором расстоянии от концевой петли, а полиспаст подвешивают на другой анкерный крюк, установленный на противоположной стене помещения. При этом конец троса со смонтированной на нем натяжной муфтой оказывается в свободном подвешенном состоянии.
Подвешенную между анкерами тросовую кабельную проводку натягивают полиспастом или лебедкой.
По окончании натяжения свободный подвешенный конец несущего троса с натяжной муфтой надевают на анкерный крюк, полиспаст ослабляют, отсоединяют его от троса и снимают с крючка.

Промежуточные крепления троса выполняются на струнах из стального каната.
Окончательную регулировку подвески тросовых кабельных проводок осуществляют с помощью натяжной муфты.
Несущие тросы заземляют в двух точках на концах линии. На линиях с нулевым проводом несущий трос присоединяется к нему гибкой медной перемычкой сечением 2,5 мм2, а на линиях с изолированной нейтралью — к шине, соединенной с контуром заземления. Не допускается использование несущего троса в качестве заземляющего (нулевого) проводника.
Допускается заземление несущего троса приваркой свободного конца петли или гибкой стальной перемычки ПГС-35 длиной 600 мм к сети заземления помещения.

  • Попередня
  • Наступна
  • Попередня
  • Наступна

Близьки публікації

  • Sumitomo electric уклала контракт на постачання підводного кабелю 525 кВ
  • Siemens Energy отримала найбільший контракт на підключення до електромережі
  • EirGrid та RTE підписали основні контракти для Celtic Interconnector
  • Программа подготовки электромонтера по ремонту, монтажу кабельных линий
  • Монтаж термоусаживаемых соединительных кабельных муфт

Copyright © 2007 — 2023 Електроенергетика При цитуванні — посилання є обов`язковим (в інтернеті — активне гіперпосилання).

Наверх

Прокладка кабеля по воздуху

Если прокладка кабеля в помещениях обычно не вызывает у монтажников проблем, то прокладка кабеля между зданиями по воздуху обычно более трудозатратна.

Между домами коммуникации могут быть проложены двумя основными путями: под землей и по воздуху. Каждый из этих способов имеет свои плюсы и свои минусы. В этой статье описан способ прокладки кабеля по воздуху. К достоинствам этого способа можно отнести простоту прокладки (по сравнению с прокладкой подземных коммуникаций), подземные коммуникации не всегда имеется возможность проложить, длина кабеля соединяющая дома значительно больше, чем в случае соединения по воздуху. К недостаткам прокладки по воздуху можно отнести подверженность воздушных коммуникаций статическому электричеству и грозовым разрядам, тяжелые погодные условия, которые могут привести к преждевременному выходу из строя кабеля, в случае повреждения внешней изоляции кабеля из-за трения кабеля при соприкосновении с другими предметами, либо возникновении трещин в связи с погодными условиями кабель набирает влаги и вызывает выход из строя оборудования (в этом случае может помочь только замена кабеля). Рассмотрим соединение двух домов по воздуху.

Здесь и далее условимся называть такое соединение воздушкой.

Рис.1. Два дома соединенные воздушкой.



На рисунке: 1 — соединяемые дома, 2 — трос, 3 — информационный кабель (витая пара). Это довольно грубая схема того, что должно получиться в результате. Итак, если использовать витую пару без троса внутри, то применение троса просто необходимо (ветер, налипший мокрый снег, лед создают огромные нагрузки, кабель «витая пара» на них не рассчитан). В качестве троса лучше всего применить стальной провод с изоляцией. Сечение такого троса при разумной длине воздушки (менее 80 м) достаточно 1 — 1.5 мм2. Изоляция необходима, чтобы исключить коррозию, которая может буквально за год «перегрызть» стальной трос столь малого сечения. Крепить трос на доме необходимо к чему нибудь прочному (железной арматуре, мачтам других кабелей и т. п.). Здесь появляется следующий нюанс. Необходимо не допустить касания стального троса c металлической арматурой на обоих домах одновременно.

У домов разные потенциалы, и поэтому по тросу будет течь ток, производя наводки на кабель витой пары, возможны и некоторые другие неприятные последствия. Трос необходимо заземлить. Трос конечно нужно заземлить. Можно с одной стороны. Но это будет не лучший вариант, гораздо лучшим вариантом будет заземление троса с двух сторон, но надо либо с одной из сторон заземлять через емкость (с другой жестко), либо разрывать несущий трос по середине при помощи диэлектрика (например из пластины текстолита).

Теперь о кабеле витой пары. В наших широтах кабель, находящийся на открытом воздухе, попадает в очень тяжелые условия. Кабель, натянутый между домами находится в особенно тяжелых условиях. Поэтому я рекомендую для воздушки использовать витую пару со специальной изоляцией для внешней прокладки. Идеально, если такой кабель будет залит компаундом (гидрофобом). Применение экранированных кабелей, на мой взгляд, является нецелесообразным. От накопления статического электричество в кабеле экран не спасет, но при этом кабеля с экраном стоят гораздо дороже. Для того, что бы спасти оборудование, подключенное к воздушке от разрядов статического электричества и от гроз, необходимо использовать специальные устройства, так называемые грозозащиты.

Итак вернемся к прокладке воздушки. Кабель витой пары заранее необходимо прикрепить к тросу. В качестве крепежных элементов можно использовать любой непроводящий ток материал, не подверженный воздействию воды и погодным условиям. Наиболее целесообразно использовать капроновые стяжки. При помощи капроновых стяжек (либо других приспособлений) кабель витой пары крепится к тросу, причем скреплять стяжками трос и кабель рекомендуется каждые 50-70 см. Необходимо контролировать, чтобы кабель чуть-чуть провисал, а то получится, что кабель еще и трос держит. Но при этом надо провисание это сократить до минимума (на рис.1 очень большое провисание, сделанное исключительно для наглядности рисунка). Затягивать стяжки необходимо сильно, исключая любое скольжение кабеля относительно троса, но при этом необходимо избежать повреждения кабеля очень сильной затяжкой крепежного элемента (необходимо, чтобы поверхность соприкосновения крепящего элемента была плоской и ширина элемента была хотя бы 5-7 мм).

Итак, теперь перейдем непосредственно к последовательности действий при прокладке кабеля:

1. Сперва приобрести кабель, трос, крепежные элементы (капроновые стяжки и т. п.). Длина троса не менее (b+l), где l — длина, добавляемая с учетом провисания троса и крепления к дому (рис.2).

Рис.2. Схематичный план воздушки.



2. Далее на крыше дома 1 раскатываем кабель. Отмеряем длину провода, которая потребуется от точки А до подключаемого в этом доме оборудования (естественно если не поджимает длина кабеля лучше дать запас) и отмечаем точку А на кабеле. Находим точку А на тросе. (отмеряем расстояние от точки крепления на дому 1 до точки А). Прокладываем трос рядом с разложенным кабелем (точка А кабеля к точке А троса). Отмеряем на тросе расстояние (а+d) от точки А дома 1 (d учитывает, что во-первых трос будет немного провисать, и во вторых что точки А домов 1 и 2 находятся на некотором расстоянии от края дома). Производим крепеж кабеля к тросу на протяжении полученного отрезка. Чел 1 и чел 3 натягивают трос (рис.3), чел 2 производит крепеж. Провисание кабеля относительно троса сделать минимальным.

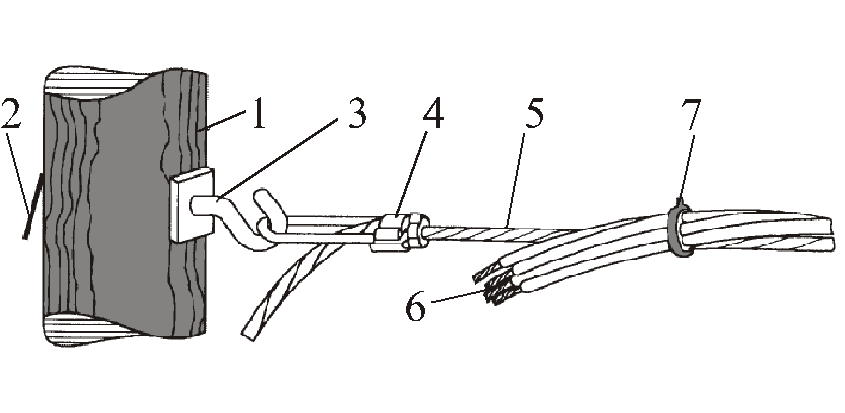

Рис.3. Технология крепления кабеля к тросу.



3. Итак, воздушка у нас почти готова к прокладке, часть свободного кабеля, который будет прокладываться по дому 2, аккуратно скручивается в бухту и крепится к тросу при помощи скотча (это делается для того, чтобы кабель не мешал во время прокладки).

Теперь кабель готов. Можно продолжать.

Последнюю итерацию натяжения кабеля между двумя домами можно выполнить двумя способами: 1.За счет перетягивания кабеля через землю и его последовательного натяжения с крыши дома 1 2.Выстрелом с крыши дома два на крышу дома один забрасывается дротик с леской (при помощи арбалета или специального газового ружья), к которой надвязывается конец кабеля на крыше один. После чего кабель вытягивается стрелявшим за леску с крыши 2.

Подробное описание способа 1.

Нам понадобиться два «буферных» тросика (либо веревки, капроноыей нити и т. п. главное, чтобы выдержало вес кабеля и несущего троса). Надежно крепим один конец троса к дому 1, второй конец троса крепим к нашему буферному тросику 1, и спускаем буферный тросик 1 вниз с дома 1 (рис.4). Затем переносим конец этого тросика к дому 2 (аккуратно огибаем деревья и другие высокие препятствия).

Итак, мы достигли дома 2. С дома 2 опускается конец тросика 2. Концы тросиков скрепляются и начинаем затягивать скрепленный тросик на дом 2. Тянем потянем, тянем потянем короче перетягиваем конец троса со смотанным кабелем на дом 2. Натягиваем трос но не как струну, пусть чуть-чуть провисает. Крепим трос на дому 2, прокладываем кабель, заземляем трос.

Рис. 4 Первый способ



Подробное описание способа 2.

С крыши дома 2 в сторону крыши дома 1 один их монтажников выстреливает из газового ружья дротиком с привязанной леской . Данный дротик должен быть подобран монтажником на крыше 1. После чего он привязывает леску к заготовленному кабелю, а монтажник на крыше 2 по сигналу готовности от монтажника на крыше 1 затягивает подготовленный кабель к себе (рис. 5)

Рис. 5 Второй способ



Для реализации второго способа можно использовать такую разновидность УЗК, как ружье для прокладки кабеля Laserline. Ружье снабжено лазерным прицелом. Катушкой лески длиной 465 метров. Дальность прицельного выстрела составляет 40м. Ружье снабжено газовыми баллонами с CO2 (Рис. 6)

Рис. 6 Ружье для прокладки кабеля LaserLine
