Кабеленесущие системы – специализированные электротехнические приспособления для прокладки кабелей, проводов, а также для размещения оборудования. Основную несущую функцию в таких конструкциях выполняют кабельные лотки, в них размещаются питающие и информационные провода. Различное оборудование чаще всего размещается на лотках, самым простым примером такового является освещение помещения. Лотковый вид прокладки кабельных сетей позволяет эффективно использовать пространство помещения, надежно защищать кабель от внешнего воздействия как в помещении, так и на открытом воздухе. Размещение кабеля в лотках позволяет упорядочить магистрали проводов, обеспечить должное охлаждение.

Наиболее популярной сферой применения кабельных конструкций является промышленность, также лотки применяют в складских комплексах, в офисах для прокладки кабеля в потолке, в супермаркетах для разрешения осветительных приборов, видеонаблюдения и пожарной сигнализации.

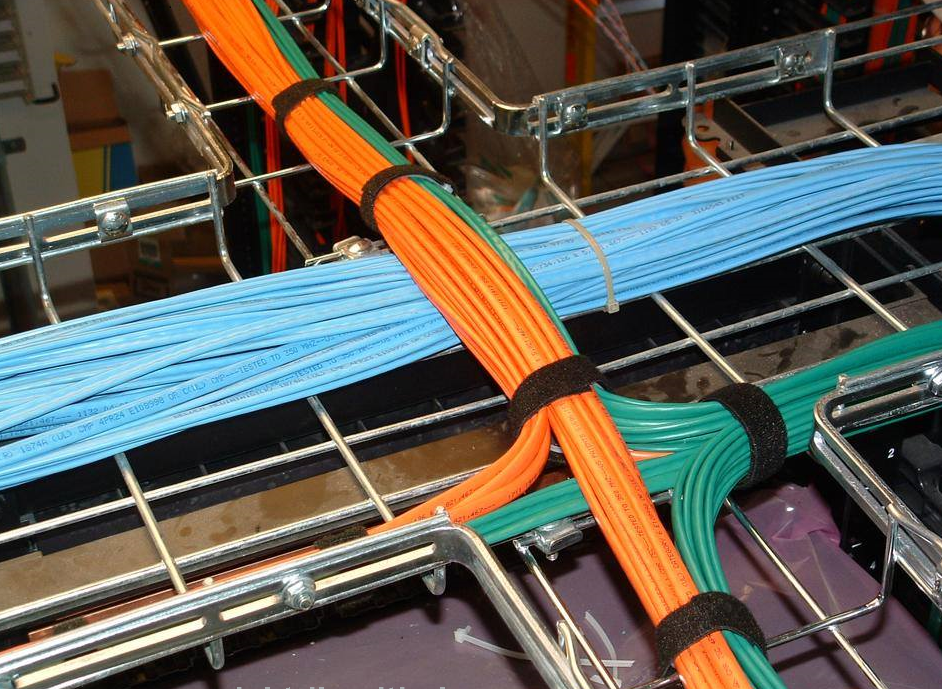

Фото: пример размещение кабеля в лотке.

При выполнении работ по прокладке кабеля необходимо придерживаться ПУЭ-7 «прокладка кабельных линий в кабельных сооружениях», СНиП 3.05.06-85, ГОСТ Р 52868.

Как правило существует проектное решение, в котором прописаны все размеры и позиционирование будущей кабельной сети. По документации производятся монтажные работы, после чего выполняется раскладка кабеля. Кабельные секции должны быть заранее нарезаны на нужные длины и подготовлены для размещения в лотках.

Ограничения

В лотках могут размещаться провода/кабели без защиты и бронирования с полимерной изоляцией. Сечение для кабеля должно быть не более 16 мм

2, для провода не более 120 мм². Максимальное напряжение 1000В.

Правила

• Высота, на которой прокладываются кабельные конструкции должна быть не ниже 2м от уровня пола/площадки обслуживания, данное правило действует для объектов общедоступного назначения, на промышленных объектах с обученным персоналом данная высота может быть любой.
• Варианты укладки проводов могут быть разными, выделим основные:
• рядная однослойная, рекомендуется соблюдать отступ 5 мм;
• пакетная/пучковая однослойная, рекомендуемый отступ 20 мм. Сечение пакета/пучка не более 100 мм, не более 12 проводов, не более трех четырехжильных кабелей;
• многослойная укладка, допускается без отступов.
• Обвязка проводов может выполняться с шагом 1м при вертикальной укладке и от 4,5м при горизонтальной, на прямых участках может отсутствовать увязка.
• Слаботочные кабели/линии разделяются перегородками. Запрещается размещать проводники с разным напряжением в хаотичном порядке.
• Лоток заполняется не более чем на 60%. Онлайн калькулятор заполняемости лотка.
• В обязательном порядке провода должны иметь маркировку. Маркируются забандажированные группы и отдельно идущие провода. Бирки размещаются в начале и конце участка, а также на местах ответвлений и подключений.
• Монтаж кабеля должен проводиться при допустимых температурных условиях, при температуре окружающей среды ниже
  -15°C необходимо предварительно прогревать кабель для предотвращения его разрушения, при температуре ниже -40°C монтажные работы не производятся.
• Лотки должны иметь заземление при использование их в качестве цепи защиты.

Фото: варианты укладки проводов в лотке.

Как правильно укладывать проводку в кабельные лотки?

Прокладка проводки в кабельных лотках — современный способ выполнения электромонтажных работ. Применение кабельных лотков позволяет исключить штробирование стен под проводку, скрыть кабель от глаз посетителей объекта, обеспечить легкий беспрепятственный ремонт кабельной трассы. Как правильно укладывать проводку в кабельные лотки? В данной публикации мы ответим на этот и другие вопросы, связанные с правилами монтажа кабеленесущих систем, расскажем, как укладывать проводку в лестничные лотки и кабельные лотки других типов.

Правильная прокладка электрических проводов регламентирована рядом нормативных документов и стандартов. В частности, при проведении данного вида монтажных работ необходимо руководствоваться требованиями ПУЭ и СНиП 3.05.06-85 «Электротехнические устройства». Кроме этого, выполнять монтаж кабельных лотков и укладку проводки в кабельные лотки следует в соответствии с проектной документацией. Задача проектировщика кабельной трассы — подбор кабельных лотков и других элементов в зависимости от их конструктивных особенностей, специфики материала, из которого изготовлены короба, степени защиты. Также проектировщик определяет, как будет уложена проводка в кабельной линии (одной жилой или пучком). Задача монтажника кабельных лотков – выполнение монтажных работ строго по чертежу проекта.

Согласно действующим стандартам, допускаются следующие виды укладки силового провода в кабельные лотки:

• укладка кабеля в одну жилу;
• укладка кабеля в несколько слоев;
• укладка кабеля в пучках или пакетах.

Если выполнять укладку кабеля рядами, между токоведущими частями проводки необходимо обеспечить расстояние в 5 мм. При укладке кабелями другими способами необходимое расстояние между токоведущими частями кабеля составляет 20 мм. Стоит отметить, что данное требование не распространяется на монтаж кабеля в несколько слоев, и им можно пренебречь.

Прокладка кабеля в пучках рекомендована при горизонтальном размещении проводов в лотках. В одном пучке допускается объединять не более 12 проводов, но при этом радиус пучка должен быть не более 10 см. Допустимое расстояние между связками кабеля (шаг увязки) при горизонтальной прокладке — 4,5 метра. Если кабельная трасса имеет длинный прямолинейный участок, то данное расстояние можно увеличить. При прокладке кабеля вертикально шаг увязки должен составлять не менее 1 метра.

После монтажа кабельных лотков и укладки кабеля выполняются следующие виды работ:

• измерение протяженности трассы;
• комплектация проводов в пучки;
• маркировка кабеля бирками;
• проверка трассы на отсутствие разрывов;
• измерение сопротивления изоляции кабеля.

При монтаже проводов в лотки следует обеспечить запас кабеля по длине и учесть возможные деформации конструкции из-за массы кабеля, механических напряжений и действия магнитного характера. Сохранять запас кабеля по длине необходимо для компенсации изменения протяженности кабельной линии из-за возможного изменения температурного режима эксплуатации. Запас кабеля должен быть размещен в лотках прямо, без изгибов и витков. Заполнять лотки кабелем необходимо с учетом объема лотка – размещать провода в лотке следует, не заполняя более 50% объема. Данная мера позволит не только обеспечить беспрепятственный доступ при ремонтных работах, но и обеспечит проводам воздушное охлаждение.

При прокладке кабельной линии по внешней стороне зданий и сооружений требуется учитывать потенциальное нагревание проводов при попадании на них солнечных лучей. Для обеспечения защиты трассы от солнечного воздействия производится монтаж защитных экранов.

Заказать кабельные лотки по цене производителя можно на нашем сайте с доставкой в любой регион России и ближнего зарубежья. Если необходима консультация по укладке провода в кабельные лотки, звоните 8 (800) 555-31-32 и мы подскажем оптимальное решение.

Типовые детали установки и системы поддержки кабельного лотка

На приведенном ниже рисунке показано, как установить кабельный лоток и его систему поддержки. Этот чертеж системы поддержки кабельного лотка имеет изометрический вид и вид в поперечном сечении. Ниже приведены шаги, необходимые для прокладки кабелей на настенном кабельном лотке:

1. Установите опору кабельного лотка, используя предварительно изготовленный фланец или канал GI. Размер, длина и интервалы опор должны соответствовать спецификации, стандартам, количеству кабелей и размеру кабеля.
2. Закрепите кабельный лоток, как показано на рисунке.
3. Проложите кабель, соблюдая расчетное расстояние.
4. Свяжите кабель кабельной стяжкой и пометьте кабели, как требуется.

На приведенном ниже рисунке показано поперечное сечение настенного кабельного лотка и его поддерживающей системы. На этом чертеже перфорированный кабельный лоток привинчен к опорному кронштейну кабельного лотка.

Типовые детали для установки кабельных лотков на поперечном сечении стены

Типовые детали для установки кабельных лотков

Кабели должны быть проложены в один ярус на кабельном лотке, если не принято иное, и аккуратно установлены.

Кабельный лоток должен быть разрезан только по линии из простого металла (не через перфорацию). Все кромки реза должны быть подготовлены и обработаны в соответствии с исходной отделкой металла. Если при изготовлении, а также на оцинкованном поддоне использовалась сварка, для этой обработки должна использоваться краска с высоким содержанием цинка.

Отверстия, прорезанные в кабельном лотке для прохода кабелей с покрытием из ПВХ, должны быть снабжены втулками или альтернативно заглушены и/или облицованы кабельным лотком 853/11 для предотвращения повреждения покрытия из ПВХ. Кабельный лоток должен быть изготовлен из перфорированной низкоуглеродистой стали и иметь горячеоцинкованное покрытие.

Кабельные лотки должны иметь следующие размеры:

Ширина (мм)	Высота фланца (мм)	Толщина (мм)
100 — 150	13	1,5
225	13	1,5
300 — 450	20	1,5
600 — 1200	20	2,0

Отводы и тройники должны быть изготовлены из того же материала, отделки и толщины, что и прямые лотки. На каждом конце отводов и тройников должен быть обеспечен прямой участок не менее 100 мм.

Кабельные лотки должны поддерживаться скобами из мягкой стали с гальваническим покрытием с регулярными интервалами не более 1,2 мм и на расстоянии 255 мм от изгибов и тройников. Для установки и соединения лотков следует использовать стальные кровельные болты и гайки с грибовидной головкой. Кронштейны кабельного лотка должны иметь достаточную глубину, чтобы обеспечить доступ к задней части лотка для легкой установки креплений седлового типа из ПВХ.

Все кабели должны крепиться к кабельным лоткам с помощью покрытых ПВХ медных опор с двумя винтовыми креплениями или металлической ленты с покрытием из ПВХ с помощью коррозионностойких винтов с полукруглой головкой и гаек. Хвостовики винтов должны выступать за пределы гайки более чем на три витка резьбы. В качестве альтернативы для рассмотрения могут быть предложены специально изготовленные устройства для фиксации кабеля. Горизонтальный и вертикальный зазоры между кабелями должны быть такими, чтобы не было необходимости в снижении номинальных характеристик.

Непрерывная полоса луженой меди размером 25 мм x 3 мм должна быть проложена по всей длине лотков для обеспечения непрерывности заземления. Для всех разрывов в кабельном лотке и соединениях должны быть предусмотрены перемычки. Полная линия лотка должна быть заземлена с помощью луженой медной полосы размером 25 мм x 3 мм, если это необходимо. Должно быть занято только 40% площади кабельного лотка, расчет должен быть направлен на приемку, и размер кабельного лотка должен быть увеличен, если это необходимо для выполнения вышеуказанного без дополнительных затрат.

Типовая деталь, показывающая, как кабельный лоток пересекает компенсаторы здания



На приведенном выше рисунке показано, как должны соединяться кабельные лотки, когда они пересекают компенсаторы здания.

Related Posts

Рекомендации по прокладке кабелей в кабельных трассах

Технические данные
для правильного обращения.

• Технология
• Кабели и провода
• Руководство по прокладке кабелей в кабельных трассах

Прокладка кабелей в кабельных трассах должна выполняться осторожно.

В целом необходимо учитывать следующие моменты:

1. Рекомендуется прокладывать кабели отдельно друг от друга. В случае прокладки кабелей разного диаметра друг над другом или рядом рекомендуется использовать разделители. Для больших и тяжелых кабелей (например, 4 x 35 мм²) многожильные кабели не подходят для многих применений, и рекомендуются одножильные кабели.

2. Кабели должны быть подвижными в направляющих. Из соображений безопасности между кабелями и внутренними размерами кабельной трассы должно быть не менее 10–20 % диаметра кабеля.


3. Обратите внимание, чтобы кабели проходили радиус изгиба без приложения усилий. В случае нескольких слоев кабеля, кабели должны иметь соответствующий зазор между собой в изгибе, чтобы были возможны относительные перемещения кабелей друг относительно друга и в цепи. В принципе, тросы должны иметь возможность свободно перемещаться в продольном направлении в любое время, и на тросе не должно быть растягивающей силы в радиусе. После короткого времени работы рекомендуется через равные промежутки времени контролировать положение троса, особенно при длинных путях перемещения (контроль должен выполняться в направлении толкания и вытягивания). Кроме того, необходимо обратить внимание на эффективную установку и аспекты износа.

4. Необходимо соблюдать условия укладки кабелей в кабельной трассе без кручения (невращательные). Поэтому перед установкой кабели необходимо размотать с катушек. (Не отрывайте кабели в петлях). Идеальный случай — брать трос прямо с барабана. Оттиск троса не может быть использован для регулировки троса без кручения, так как отпечаток проходит немного спирально вокруг троса по производственным причинам.

5. Размещение грузов в кабельной трассе или в звеньях должно выполняться симметрично. Тяжелые кабели должны быть проложены снаружи кабельной трассы, а более мелкие — посередине. После разрыва цепи все тросы подлежат замене из-за чрезмерного удлинения.

6. Все кабели должны быть защищены от натяжения в фиксированной точке и на приводе, по крайней мере, на подвижном конце цепи. Для использования в длинных цепях (скользящее применение) свяжитесь с нашим персоналом, так как общих правил нет. При зажиме необходимо следить за тем, чтобы на внешнюю оболочку оказывалось только большое поверхностное давление. Тщательный зажим позволяет избежать сдавливания проводников и в то же время смещения кабеля. Следует избегать перемещения кабеля до точки крепления.
