Уличная гофра для кабеля: виды, размеры и правила монтажа

Содержание

размеры, виды, советы по выбору

Монтаж электропроводки имеет массу тонкостей. Ведь монтер должен не только правильно собрать схему и подключить провода, но и сам монтаж должен соответствовать ПУЭ и обеспечивать безопасную эксплуатацию, а также исключать механические повреждения проводки. Одним из средств для защиты электропроводки и повышения пожарной безопасности является гофра для кабеля и проводов. В этой статье мы расскажем, что это такое, а также какие бывают виды и размеры гофротрубы.

Назначение гофры

Гофра для электропроводки в общем случае представляет собой трубу с оребрением. Она нужна для защиты кабеля или провода от механических воздействий, факторов окружающей среды, таких как повышенная температура и влажность. Также гофра выполняет роль дополнительного изолирующего слоя хоть и слабую, но это не является её основной функцией. Еще она является защитой проводки от пожара. Такое свойство обеспечивается благодаря использованию соответствующих материалов, которые при повышении температуры или возгорании кабеля начинают оплавляться и выделять вещества, препятствующие горению.

Для соединения нескольких отрезков гофротрубы, прокладки кабеля в ней под прямым углом и отвода от линии используют соответствующие муфты, повороты и тройники. Если монтаж выполнен правильно, а на концах надеты заглушки с прорезью, то обеспечивается дополнительная защита линии от воздействия влаги.

Виды и типы гофротрубы

Гофру для кабеля различают по следующим параметрам:

  1. Диаметру.
  2. Толщине стенок.
  3. Используемым материалам.
  4. Цвету.
  5. Устойчивости к нагрузкам.

Гибкость гофры и её устойчивость зависит от толщины стенок и материала, из которого она изготовлена. От используемых материалов зависит то, в каких условиях она может использоваться.

Классификация по материалу и его основные характеристики:

  1. ПВХ — это наиболее распространенный вариант. Не горючая и относительно дешевая гофра для проводки. При воздействии УФ-излучения разрушается, что вносит ограничения по уличному применению.
  2. Полиэтилен и полипропилен (ППР). Различают гофрированную трубу из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Эксплуатируются в температурном диапазоне от -40 до +45 градусов Цельсия. Устойчивы к УФ-лучам, кислотам, маслам и растворителям. Различают по цветам: черные и двухслойные красные – полиэтилен, а синие – полипропилен.
  3. Металлическая гофра. Ее еще называют металлорукавом. Она обеспечивают хорошую защиту кабеля от механических повреждений. Устойчива к активным веществам и маслам.

Интересно! Маркировка металлорукавов расшифровывается так: РЗ-Ц, РЗ-ЦХ, РЗ-ЦА – из оцинкованной стали; РЗ-СЛ и РЗ-СЛ-Х – из стальной луженой ленты; РЗ-ЦП – с ПВХ изоляцией, для герметизации.

По количеству слоёв различают:

  • Однослойные. ПВХ рукава чаще всего состоят именно из одного слоя, при этом его толщина может быть разной.
  • Двухслойные. Пример — труба ПНД с двойной стенкой.

По устойчивости к нагрузкам:

  • Легкие (до 320 Н/ 5 см2) – стенки тонкие и гибкие. Их укладывают на подвесных потолках и в гипсокартоновых конструкциях.
  • Средние (до до 750 Н/ 5 см2) – укладываются в штробу.
  • Тяжелые (выдерживают до 1250 Н/ 5 см2) – самые жесткие, укладывают в бетонных стяжках.
  • Сверхтяжелые армированные (до 4000 Н/ 5 см2 и выше). Прокладываются под землей или подвешиваются на опорах при наружной прокладке.

Ещё один фактор — это разновидности гофры по цвету. Нормативно это не закреплено, но обычно серые и белые гофры из ПВХ, красные, черные и синие из полиэтилена. Бывают и цветные модели, это зависит от того, какой краситель добавляется в массу на производстве. Можно использовать определённые цвета для каждого типа линий:

  • Белый – освещение и интернет.
  • Серая или черная – розетки, цепи общего назначения.
  • Зелёный – информационные кабели и телефония.
  • Красная – для наружного применения.

На практике такое разделение встречается не часто.

Толщина стенки гофры лежит в пределах 5-15 мм. Внешний диаметр для ПВХ-гофры лежит в пределах 16-50 мм. Ниже приведена подробная таблица, в которой указан размерный ряд гофры для кабеля.

Наружный диаметр Внутренний диаметр
16 10.7
20 14.1
25 18.3
32 24.5
40 31.5
50 39.6

Размерный ряд металлорукавов:

Наружный диаметр Внутренний диаметр
9.8 5.1
11.0 7.7
13.5 9.7
15.6 11.7
19.0 14.7
22.0 18.0
38.0 31.5
45.0 37.5
58.0 49.5
71.5 62.5
87.5 78.0

Также различают варианты с зондом и без. Зонд часто называют протяжкой для провода. Это тонкая стальная проволока, к которой привязываются провода и с её помощью проводка затягивается в рукав. Это особенно удобно при использовании проводников с гибкими многопроволочными жилами.

Какую выбрать гофру

Чтобы разобраться, какую гофрированную трубу купить: ПНД или ПВХ, рассмотрим типовые применения для разных видов гофры.

ПВХ подходит для:

  • Прокладки наружной проводки в деревянном доме.
  • Для подключения электропроводки светильников в подвесном потолке и за панелями из пластика и ГКЛ.
  • Электромонтажа в бане, в ванной и других местах с повышенной влажностью.
  • Она наиболее распространенная и чаще всего используется при монтаже в квартире или в доме.
  • Для наружных работ, но при условии, что попадание прямых солнечных лучей минимизировано.

ПНД или ПВД в том числе двухслойные подходят для прокладки кабеля в земле (в траншее) и на улице.

Металлорукав используют для прокладки проводов и кабелей в местах с повышенной вероятностью возникновения механических повреждений. Можно использовать во взрывоопасных помещениях. Есть варианты с фланцами на концах и герметизирующим слоем – для использования в сырых местах. Поэтому нельзя чётко сказать какая лучше, у каждой гофры своё применение.

Важным моментом является правильный выбор диаметра гофры под кабель. Чтобы проложить кабель таким способом он должен влезть в гофрированную трубу, к тому же иногда требуется проложить несколько проводов в одной трубе. Для одного провода нужно:

  1. Определить внутренний диаметр гофры.
  2. Определить внешний диаметр кабеля.

В таблице ниже приведены внешние диаметры популярной кабельной продукции.

Тип Внешний диаметр, мм
ВВГ 3х1.5 8
ВВГ 3х2.5 9.4
ВВГ 3х4 10.8
ВВГ 3х6 11.9
ПВС 3х1.5 8.2
ПВС3х2.5 9.8
ПВС 2х2.5 9.1
ВБбШв 3х4 15. 2)/4=1231 кв. мм.

При этом можно заполнить лишь 35% площади:

1231*0.35=430 кв.мм

Тогда количество проводов в одной гофре равно:

430/65=6.61

Отсюда следует, что в гофру 50 мм можно ввести до 6 проводов ПВС 2х2.5.

Теперь вы знаете, как выбрать гофру для кабеля, а также какие размеры и виды изделий существуют на сегодняшний день. Напоследок рекомендуем просмотреть полезные видео по теме:

Материалы по теме:

Виды и размеры гофры для кабеля

Какая бывает гофра для кабеля и какой вариант лучше использовать в разных условиях. Правильный выбор размера гофры.


Монтаж электропроводки имеет массу тонкостей. Ведь монтер должен не только правильно собрать схему и подключить провода, но и сам монтаж должен соответствовать ПУЭ и обеспечивать безопасную эксплуатацию, а также исключать механические повреждения проводки. Одним из средств для защиты электропроводки и повышения пожарной безопасности является гофра для кабеля и проводов. В этой статье мы расскажем, что это такое, а также какие бывают виды и размеры гофротрубы. Содержание:

Назначение гофры

Гофра для электропроводки в общем случае представляет собой трубу с оребрением. Она нужна для защиты кабеля или провода от механических воздействий, факторов окружающей среды, таких как повышенная температура и влажность. Также гофра выполняет роль дополнительного изолирующего слоя хоть и слабую, но это не является её основной функцией. Еще она является защитой проводки от пожара. Такое свойство обеспечивается благодаря использованию соответствующих материалов, которые при повышении температуры или возгорании кабеля начинают оплавляться и выделять вещества, препятствующие горению.

Для соединения нескольких отрезков гофротрубы, прокладки кабеля в ней под прямым углом и отвода от линии используют соответствующие муфты, повороты и тройники. Если монтаж выполнен правильно, а на концах надеты заглушки с прорезью, то обеспечивается дополнительная защита линии от воздействия влаги.

Виды и типы гофротрубы

Гофру для кабеля различают по следующим параметрам:

  1. Диаметру.
  2. Толщине стенок.
  3. Используемым материалам.
  4. Цвету.
  5. Устойчивости к нагрузкам.

Гибкость гофры и её устойчивость зависит от толщины стенок и материала, из которого она изготовлена. От используемых материалов зависит то, в каких условиях она может использоваться.

Классификация по материалу и его основные характеристики:

  1. ПВХ — это наиболее распространенный вариант. Не горючая и относительно дешевая гофра для проводки. При воздействии УФ-излучения разрушается, что вносит ограничения по уличному применению.
  2. Полиэтилен и полипропилен (ППР). Различают гофрированную трубу из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Эксплуатируются в температурном диапазоне от -40 до +45 градусов Цельсия. Устойчивы к УФ-лучам, кислотам, маслам и растворителям. Различают по цветам: черные и двухслойные красные – полиэтилен, а синие – полипропилен.
  3. Металлическая гофра. Ее еще называют металлорукавом. Она обеспечивают хорошую защиту кабеля от механических повреждений. Устойчива к активным веществам и маслам.

Интересно! Маркировка металлорукавов расшифровывается так: РЗ-Ц, РЗ-ЦХ, РЗ-ЦА – из оцинкованной стали; РЗ-СЛ и РЗ-СЛ-Х – из стальной луженой ленты; РЗ-ЦП – с ПВХ изоляцией, для герметизации.

По количеству слоёв различают:

  • Однослойные. ПВХ рукава чаще всего состоят именно из одного слоя, при этом его толщина может быть разной.
  • Двухслойные. Пример — труба ПНД с двойной стенкой.

По устойчивости к нагрузкам:

  • Легкие (до 320 Н/ 5 см2) – стенки тонкие и гибкие. Их укладывают на подвесных потолках и в гипсокартоновых конструкциях.
  • Средние (до до 750 Н/ 5 см2) – укладываются в штробу.
  • Тяжелые (выдерживают до 1250 Н/ 5 см2) – самые жесткие, укладывают в бетонных стяжках.
  • Сверхтяжелые армированные (до 4000 Н/ 5 см2 и выше). Прокладываются под землей или подвешиваются на опорах при наружной прокладке.

Ещё один фактор — это разновидности гофры по цвету. Нормативно это не закреплено, но обычно серые и белые гофры из ПВХ, красные, черные и синие из полиэтилена. Бывают и цветные модели, это зависит от того, какой краситель добавляется в массу на производстве. Можно использовать определённые цвета для каждого типа линий:

  • Белый – освещение и интернет.
  • Серая или черная – розетки, цепи общего назначения.
  • Зелёный – информационные кабели и телефония.
  • Красная – для наружного применения.

На практике такое разделение встречается не часто.

Толщина стенки гофры лежит в пределах 5-15 мм. Внешний диаметр для ПВХ-гофры лежит в пределах 16-50 мм. Ниже приведена подробная таблица, в которой указан размерный ряд гофры для кабеля.


Наружный диаметр
Внутренний диаметр
16
10. 7
20
14.1
25
18.3
32
24.5
40
31.5
50
39.6

Размерный ряд металлорукавов:


Наружный диаметр
Внутренний диаметр
9.8
5.1
11.0
7.7
13.5
9.7
15.6
11.7
19.0
14.7
22.0
18.0
38.0
31.5
45.0
37.5
58.0
49.5
71.5
62.5
87.5
78.0

Также различают варианты с зондом и без. Зонд часто называют протяжкой для провода. Это тонкая стальная проволока, к которой привязываются провода и с её помощью проводка затягивается в рукав. Это особенно удобно при использовании проводников с гибкими многопроволочными жилами.

Какую выбрать гофру

Чтобы разобраться, какую гофрированную трубу купить: ПНД или ПВХ, рассмотрим типовые применения для разных видов гофры.

ПВХ подходит для:

  • Прокладки наружной проводки в деревянном доме.
  • Для подключения электропроводки светильников в подвесном потолке и за панелями из пластика и ГКЛ.
  • Электромонтажа в бане, в ванной и других местах с повышенной влажностью.
  • Она наиболее распространенная и чаще всего используется при монтаже в квартире или в доме.
  • Для наружных работ, но при условии, что попадание прямых солнечных лучей минимизировано.

ПНД или ПВД в том числе двухслойные подходят для прокладки кабеля в земле (в траншее) и на улице.

Металлорукав используют для прокладки проводов и кабелей в местах с повышенной вероятностью возникновения механических повреждений. Можно использовать во взрывоопасных помещениях. Есть варианты с фланцами на концах и герметизирующим слоем – для использования в сырых местах. Поэтому нельзя чётко сказать какая лучше, у каждой гофры своё применение.

Важным моментом является правильный выбор диаметра гофры под кабель. Чтобы проложить кабель таким способом он должен влезть в гофрированную трубу, к тому же иногда требуется проложить несколько проводов в одной трубе. Для одного провода нужно:

  1. Определить внутренний диаметр гофры.
  2. Определить внешний диаметр кабеля.

В таблице ниже приведены внешние диаметры популярной кабельной продукции.


Тип
Внешний диаметр, мм
ВВГ 3х1.5
8
ВВГ 3х2.5
9.4
ВВГ 3х4
10.8
ВВГ 3х6
11.9
ПВС 3х1.5
8.2
ПВС3х2.5
9.8
ПВС 2х2.5
9.1
ВБбШв 3х4
15.5
ВБбШв 3х6
16.5

Например, для прокладки электропроводки из одного ВВГ 3х4, нужна гофра с наружным диаметром 20 или 25 мм, а для ВБбШв 3х6 – 25-32 мм.

Тогда как для прокладки нескольких проводов нужно пользоваться следующим алгоритмом:

  1. По внешнему диаметру вычисляем общую площадь сечения кабеля и площадь сечения отверстия гофры.
  2. Проводка не должна заполнять гофротрубу более чем на 35%, подробнее в ПУЭ 2.1.61.

Для примера решим задачу:

Нужно проложить электропроводку для подключения нескольких мощных прожекторов, есть провод ПВС 2х2,5, сколько их поместится в ПВХ-гофре диаметром 50 мм?

Исходя из таблиц выше, определяем внешний диаметр провода и внутренний гофры:

ПВХ 2х2. 2)/4=1231 кв. мм.

При этом можно заполнить лишь 35% площади:

1231*0.35=430 кв.мм

Тогда количество проводов в одной гофре равно:

430/65=6.61

Отсюда следует, что в гофру 50 мм можно ввести до 6 проводов ПВС 2х2.5.

Теперь вы знаете, как выбрать гофру для кабеля, а также какие размеры и виды изделий существуют на сегодняшний день. Напоследок рекомендуем просмотреть полезные видео по теме:

Материалы по теме:

  • Как протянуть кабель в гофре
  • Виды и размеры металлорукава для кабеля
  • Защита электропроводки от механических повреждений
  • Как проложить кабель под землей
Нравится0)Не нравится0)

секреты выбора и нюансы монтажа

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Для защиты электропроводки от внешнего механического повреждения необходим прочный и надёжный кожух. Гофра для проводов и кабеля – оптимальный инструмент для этой цели. Она не только защитит провода от повреждения, но и выступит в качестве дополнительной изоляции, исключающей риск поражения током при нарушении целостности кабеля. Какой бывает защитная гофра, как правильно её монтировать? Об этом и поговорим подробнее.

Гофрированная защита для кабеля необходима в домах любого типа постройки

Содержание статьи

Для чего нужна гофра, плюсы применения

При прокладывании инженерных сетей необходимо обеспечить их защиту от внешнего воздействия и обезопасить человека от случайного удара током. Раньше проводку утапливали под штукатурку, которая выступала своеобразной защитой от случайных механических повреждений провода. В случае каких либо проблем, ремонт проводки превращался в капитальное разрушение стены. Два десятка лет назад появилось универсальное и очень удобное средство для электропроводки — гофрированная труба.

Гофрозащита может быть выполнена из нержавеющей стали

Этот кожух также утапливается в специально изготовленные каналы в стене и запечатывается штукатуркой, но кабель внутри гофры свободен и может быть при необходимости извлечён из неё. При этой процедуре целостность стены не нарушается.

Крепление гофрозащиты под потолком в деревянном доме

Преимущества использования гофры:

  • Пожарная безопасность. Термоустойчивая гофра для электропроводки не горит, а при возникновении очага горения сжимается вокруг повреждённого кабеля и не даёт воздуху проникать к мету возгорания.
  • Гофрированная защита изолирует электрокабель от воды, это особенно важно для помещений с повышенным уровнем влажности.
  • Гофрорукав прост в монтаже и не требует особых навыков.
  • Цена такой защиты невысока и доступна любым потребителям.

Гибкость гофрозащиты позволяет использовать ее в любом месте дома

Гофра для проводов: конструкция

Гофрированная защита электропроводки – это шланг из огнеупорного ПВХ со стенками в особой формы. Он состоит из колец материала, разных по толщине и диаметру. Эта конструкция позволяет шлангу держать форму, быть устойчивым к внешнему воздействию и при этом сохранять гибкость. Подвижность соединений гофры даёт возможность делать разводку под прямым углом.

Кроме ПВХ, в качестве основного материала может использоваться полиэтилен высокого или низкого давления, он также устойчив к влажности и механическим повреждениям.

Полезная информация! Цвет гофры может свидетельствовать о её материале и особенных свойствах. Оранжевые или красные шланги более огнеупорны чем синие и чёрные, а серый цвет говорит о том, что в изделии использован ПВХ.

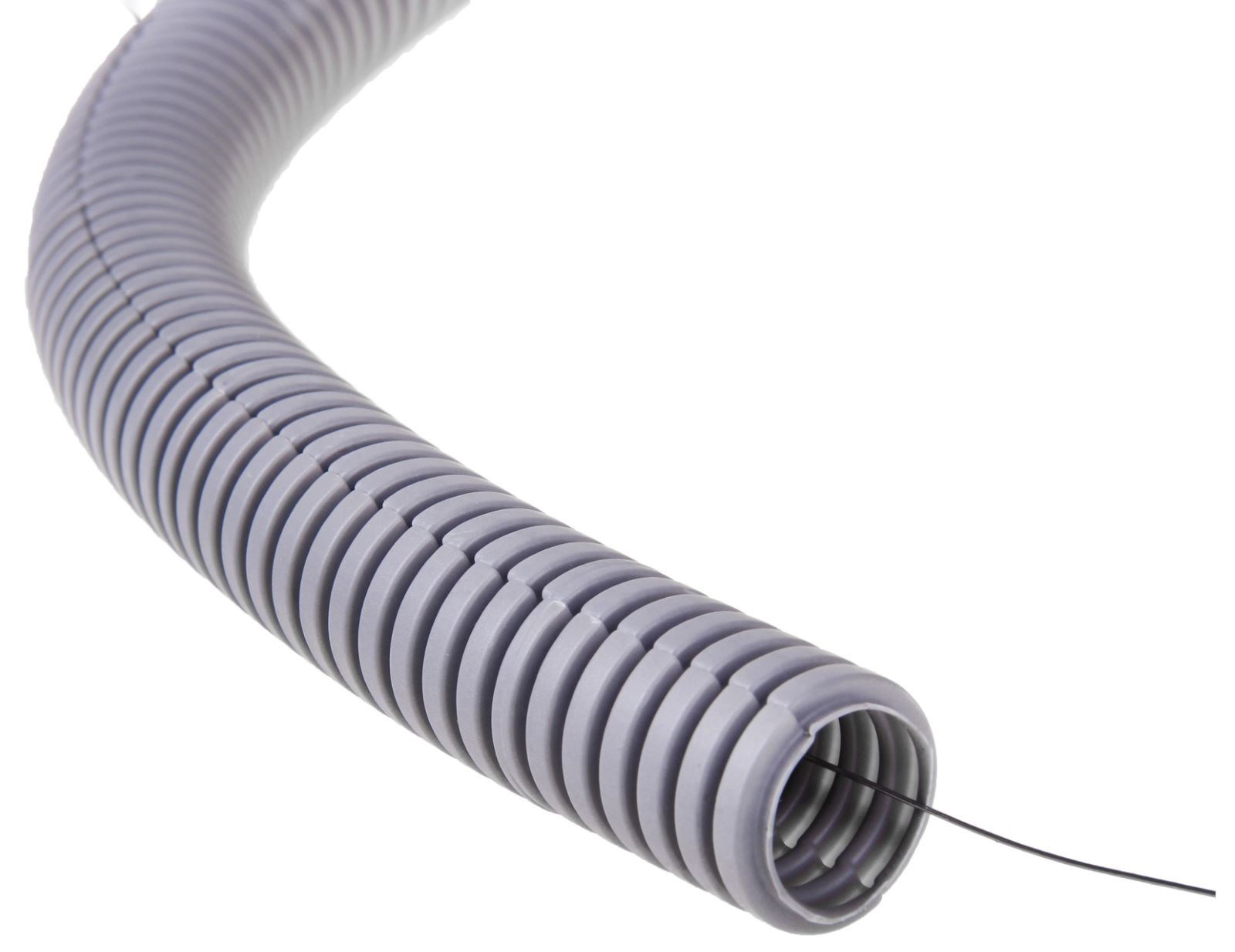

Для облегчения монтажа гофра продаётся с металлической протяжкой

Виды изделия

Гофра для проводки имеет несколько разновидностей. Каждый вид отличается используемым материалом и предназначением.

Тонкостенный шланг

Отличается лёгкостью и гибкостью. Используется для проводки, которая расположена в местах, недоступных для механического воздействия. Чаще всего, подобную электрозащиту используют для проводки в каркасных домах, при монтаже подвесных потолков.

Тонкостенная гофра

Тяжелый прочный шланг

Может выдерживать давление и трение, устойчив к перепадам внешних температур и влажности. Успешно применяется для электропроводки в бетоне и под землёй. Может использоваться во влажных помещениях: бане, оранжерее, ванной комнате.

Усиленная защита для электропроводки

Труба металлическая гофрированная для электропроводки

Металлическая гофротруба для кабеля является максимальной защитой для проводки и применяется на особо важных объектах: больницах, детских учреждениях и других местах с требованиями повышенной электробезопасности. Её обычно прокладывают в толще бетона и затем протягивают кабель.

Металлическая защита для электропроводки

Полезная информация! Гофротрубы имеют стандартные размеры: от полутора до пяти сантиметров внешнего диаметра и от одного до четырёх – внутреннего.

Как выбрать гофру

Каждому типу проводки соответствует определённый тип защиты:

  • для телефонных, компьютерных и других тонких проводов достаточно диаметра трубы в шестнадцать миллиметров;
  • подключение мощных приборов и коаксиального кабеля – двухсантиметровый диаметр;
  • межэтажная проводка требует четырёхсантиметровой гофры;
  • в бетоне и кирпиче можно прокладывать любой шланг из описанных выше;
  • в домах, построенных по каркасному методу, используются только негорючие ПВХ и ПНД.

Гофротрубы позволяют проложить проводку с изгибом в девяносто градусов

Пластиковая и металлическая гофра для кабеля: цена

Монтаж

Монтаж защиты для кабеля не представляет особой сложности, но имеет некоторые особенности, которые необходимо знать.

Схема монтажа гофрированной защиты для электрокабеля

Порядок действий:

  • Необходимо точно измерить длину проводки и отрезать соответствующий кусок шланга. Для металлической гофры используют ножницы по металлу, ПВХ режется обычным ножом. Если в гофре есть протяжка, её нужно придержать и обрезать кусачками.
  • На кончике протяжки нужно закрепить жгут для фиксации проводов. Протянуть кабель.
  • Закрепить шланг  проводкой при помощи клипс или ленты для монтажа.
Обратите внимание! Гофра для проводов не должна провисать. Она должна подходить к розеткам и выключателям так, чтобы её край входил в корпус.

Последовательность действий для протяжки провода в гофрозащите

Если в гофре будут находиться несколько проводов, их предварительно скрепляют изолентой, обматывая вокруг по всей длине. Гладкая поверхность изоленты поможет проводам не застревать во время протяжки. Если электрокабель один, его нет необходимости обматывать.

Скрепить протяжку и жгут можно по-разному:

  • завернуть проволоку вокруг и крепко обжать;
  • примотать жгут изолентой;
  • сделать небольшуое отверстие в крае провода и подцепить в неё крючок протяжки.

Прочно скреплённые провода будут легче продеваться в гофрозащиту

Одевать гофрорукав лучше с помощником. Один человек проталкивает шланг, а второй держит протяжку. Если протяжка соскочила, рукав отрезают в этом месте и продолжают процесс далее. Места разрезов потом можно скрепить изолентой.

Видео: как продевать кабель в гофру



Несколько советов

  • При монтаже проводки следует по возможности избегать образования острых угловых соединений.
  • Если длина проводки слишком большая, места стыков гофры нужно укреплять транзитными коробками.
  • Металлические рукава для проводки перед заливкой бетоном фиксируют на металлокаркасе. Провода в этом случае протягивают после становления бетона.

Гофрозащиту можно уложить в штробы в стене и заштукатурить

Полезная информация! Можно укладывать электрозащиту в бетонных стенах в штробы. На деревянных конструкциях её закрепляют при помощи хомутов или металлических скоб.

В распределительном щитке гофру нужно прочно зафиксировать в отверстиях. Со временем материал может немного «подсесть» и стянуться, потому крепление в местах стыков очень важно.

Крепление гофрозащиты в распределительном щите

Обратите внимание! Металлическую защиту для электропроводки нужно заземлять.

Итоги

Гофра для проводов – это надёжная защита для дома. Кожух позволит предотвратить случайное повреждение кабеля и остановит возгорание.

Гофрированная защита для кабеля гарантирует безопасность электропроводки

Защитные шланги могут быть пластиковыми или металлическими, какой тип выбрать – зависит от конкретной ситуации и типа проводки. Монтаж гофры не сложен и может осуществляться своими руками.

Экономьте время: отборные статьи каждую неделю по почте

Гофра для проводов и кабеля технические характеристики, размеры, диаметры

Гофра (гофрированная труба) используется для прокладывания проводки любого типа в помещениях и на открытых пространствах. Гофрированные трубы различаются по материалу изготовления, размерам и другим техническим характеристикам.

Гофрированные трубы

Содержание:

  1. Применение
  2. Конструкция
  3. Виды
  4. Подбор
  5. Порядок монтажа
  6. Как протянуть кабель внутри гофры
  7. Рекомендации

Применение

До появления гофрированных электротехнических труб в качестве материала для скрытой проводки, кабели замуровывали в стены, покрывая штукатуркой, а открытые края – прикручивали к опоре или пропускали через металлическую трубу. Это значительно осложняло демонтаж и ремонт электросети в случае таких, например, неполадок как короткое замыкание – для извлечения кабеля требовалось разбивать шов.

Гофра для кабелей тоже прячется в штробы (щель в стене под проводку) и замазывается строительным раствором, но сам провод остается свободным, и при необходимости его можно легко извлечь, потянув за свободный край. Кроме того, автомобильная гофра гибка, легка, экологична и доступна. Особого внимания стоят два характерных достоинства этого материала:

  • Пожаробезопасность. Гофры из самозатухающего ПВХ (степень воспламеняемости В3 по ГОСТ 30402-96) не только не горят сами, но и предотвращают распространение огня при возгорании проводки, сжимаясь вокруг кабеля и ограничивая приток кислорода.
  • Гофра обеспечивает дополнительную влагоизоляцию электропроводки, что важно для помещений с повышенной влажностью.

На рынке строительных продуктов она появилась относительно недавно, но, благодаря своим полезным свойствам, практически сразу стала очень востребованной.

Гофрированные трубы (гофры) под электропроводку.

Конструкция

Гофрированная труба представляет собой шланг со стенками специальной формы, используемый для защиты проводов от внешних повреждений. Форма трубы получается в результате соединения между собой колец разного диаметра и толщины. Благодаря плотным внешним кольцам труба имеет высокую жесткость, которая обеспечивает её устойчивость к поперечной нагрузке, а внутренние более тонкие кольца сохраняют гибкость, позволяющую получить в процессе разводки угол от 90˚.

Для изготовления электротехнической гофры чаще всего используется самозатухающий поливинилхлорид (ПВХ), а также композитный пропилен низкого давления (ПНД) и полиэтилен высокого давления (ПВД). Характеристики всех этих материалов различаются не намного. Все они устойчивы к влаге, коррозийному разрушению, не гниют, некоторые – не горят и не плавятся. Они сохраняют свои практические характеристики при температуре от -25˚C до +95˚C. Для отличия их друг от друга можно ориентироваться на цвету трубки: красная или оранжевая ПНД гофра более устойчива к огню, чем черная или синяя, а ПВХ – практически всегда серая.

Виды

По условиям монтажа и расположения электротехнические гофры делятся на следующие типы:

  • Тонкостенные рукава. Самые легкие и поэтому менее устойчивые к механическому воздействию трубы. Используются как для наружной, так и для внутренней прокладки, не предусматривающей давление на гофры: каркасные конструкции из гипсокартона, подвесные и натяжные полотки, защита проводки в авто и т.д. Как правило, здесь гофра для проводов просто раскладывается или привязывается к опоре с помощью жгутов.
  • Тяжелые трубы с повышенной прочностью. Способны выдерживать большую механическую, адгезионную и климатическую нагрузку. Чаще всего применяются для монтажа проводки в земле, бетоне и штукатурке.
  • Сверхтяжелые металлические гофры для проводки. Обеспечивают максимальную защиту от повреждений проводки. Применяются в местах, требуемых обеспечения наивысшего уровня безопасности: образовательные, медицинские учреждения и другие места с повышенной посещаемостью.

Все трубы имеют примерно одинаковые размеры:

  • внешний диаметр – от 16мм до 50 мм;
  • внутренний диаметр – приблизительно от 11,0 мм до 40,2 мм в зависимости от материала.

Гофра для кабеля продается в бухтах длиной от 25 до 100 метров и герметичной упаковке. Как правило, производители вкладывают внутрь проволоку соответствующей длины, необходимую для протягивания кабелей, которая также называется протяжкой.

Металлическая гофра

Подбор

Для выбора электротехнической гофры подходящего размера принято опираться на диаметр исходя из следующих рекомендаций:

  • для подведения тонких проводов к розеткам или монтажа сигнализаций, компьютерных и телефонных сетей — 16мм;
  • для подключения приборов-потребителей и монтажа коаксиальных сетей – от 20мм;
  • для прокладывания кабелей между распределительными коробками – 25 мм;
  • для соединения электрощитов — от 32мм;
  • для прокладывания кабелей между этажами – 40-50 мм.

Примеры размеров проводов и гофрированных труб

По тому, для каких условий используются гофры, их можно классифицировать на две группы: для открытой и закрытой прокладки.

Первые предназначены для проводки, монтируемой внутри стен, перегородок, потолков, и фальш-конструкций аналогичного профиля. По пожаробезопасности их условно делят на три категории:

  1. Для укладки в негорючих конструкциях (бетон, кирпичная кладка, монолитное строительство и т.п.) могут применяться любые трубы. В последние годы разрабатываются требования по использованию в строительстве инфраструктурных и социальных сооружений из материала, устойчивого к огню и предотвращающего его распространение.
  2. Для использования в полых каркасных конструкциях из негорючих материалов разрешается применять не распространяющие горение ПВХ и ПВД гофры.
  3. Для укладки внутри возгораемых конструкций и перекрытий (стены из горючих материалов, кровля, обшитые деревом бетонные и кирпичные стены и т.п.) используют только трубы из материала, устойчивого к огню. Пластиковая гофра запрещена для применения в таких местах.

Электротехнические гофры для открытой прокладки кабелей применения и монтажа разделяется на пять основных категорий:

  • Для прокладки по негорючим конструкциям внутри помещений (бетон, кирпич, плиты и т. п.) применяются любые пластиковые гофры.
  • Внутри помещений с возгораемыми материалами разрешено использовать трубы из не распространяеющего горение материала с соблюдением особых правил. Если изоляция кабеля выполнена из горючего материала, прокладка производится на расстоянии не менее 10 см от поверхности горючего материала, например, от обшитой древесиной стены. Если используется кабель с огнеустойчивым изоляционным материалом (ВВГнг, NYM и др.) можно укладывать гофру в непосредственной близости от горючего основания.
  • Уличная или наружная прокладка. Требования пожарной безопасности предусматривают использование труб из огнеустойчивого материала, а внешние условия среды – из жестких плотных труб, устойчивых к температурному воздействию. Обоим требования соответствуют гофры из полиамида (ПНД) и полиэтилена (ПВД).
  • В помещениях с повышенной пожароопасностью можно использовать только гофрированные трубы из не распространяющих горение материалов, точные требования к которым указываются в проектной документации.
  • Для укладки проводки во взрывоопасных зданиях можно использовать металлические и гофры из специальных материалов, защищающие помещения от магнитного поля электросети. Пластиковые трубы запрещены для использования в таких местах.

Порядок монтажа

Прокладывание электропроводки с помощью гофрированных имеет некоторые специфические особенности, которые могут вызвать затруднений для неопытного человека. Для того чтобы избежать сложностей, рекомендуется придерживаться следующего алгоритма действий:

  1. Первым шагом является вычисление размера проводки и отрезание трубы необходимой длины. Если используется металлическая гофра, понадобятся ножницы по металлу, а поливинилхлоридную или полимерную трубку можно перерезать обычным ножом. С помощью бокорезов или кусачек укорачивается и протяжка. Следует помнить, что проволока находится в натяжении и, чтобы она не заскочила внутрь, её следует придерживать рукой перед обрезкой, а после – загнуть. Если же кусок протяжки будет упущен, для его извлечения будет необходимо сделать еще один надрез.
  2. Теперь нужно протянуть сквозь гофру проводку. Для этого создается жгут или скрутка, скрепляемая с протяжкой. Некоторые мастера предлагают намазать кабель смазкой, чтобы облегчить надевание гофры, но для новичка это может лишь усложнить процесс.
  3. Следующий шаг – монтаж гофры на поверхности строительного объекта. Для закрепления используются пластиковые клипсы или монтажная лента. Следует учесть, что не рекомендуется прокладывать кабель на протяжении цельного отрезка трубы длиной более 25 м. Главное – зафиксировать материал от провисания. Подведение проводов к выключателям или распредкоробкам необходимо делать так, чтобы кромка гофры входила в корпус и не оставляла проводку на виду.

Как протянуть кабель внутри гофры

Для протягивания проводки внутри гофры необходимо соединить её с протяжной проволокой. Для этого создается так называемый жгут. Для подготовки группы проводов их следует прочно обмотать по всей длине. Лучше всего использовать для этого изоленту из ПВХ – гладкая поверхность не создаст дополнительных препятствий. Одиночный кабель не требует такой подготовки.

Следующим шагом необходимо скрепить протяжку и жгут. Это можно осуществить несколькими способами:

  1. Крепко проволоку вокруг жгута и обжать плоскогубцами. Лучше сделать несколько таких скруток на расстоянии в несколько сантиметров друг от друга.
  2. Можно приложить проволоку к жгуту и поверх намотать изоленту. Иногда этот способ эффективно совмещают с предыдущим.
  3. При прокладке одиночного кабеля можно аккуратно проколоть его изоляцию на расстоянии 4-5 см от края и зацепить проволоку за отверстие.

Перед тем как начать протягивание, край жгута обматывается изолентой так, чтобы получился сглаженный цилиндр, который не будет цепляться за стенки гофрированной трубы.

После этого начинается процесс «надевания» гофры на кабель. Эффективнее всего эту операцию проводить вдвоем – чтобы один человек удерживал протяжку, а второй занимался проталкиванием жгута. Если же помощника нет, придется сделать так:

  1. Свободный конец конструкции необходимо закрепить или примотать к чему-нибудь для удержания.
  2. Удерживая одной рукой трубу в натянутом состоянии, второй просовывать жгут внутрь. При этом важно не перетянуть конструкцию, чтобы протяжка не соскочила со жгута. Если это случится, придется отрезать надетую часть гофры и связывать снова. В результате может получиться труба из нескольких кусков, стыки между удобно заматывать изоляционной лентой.

Обязательно посмотрите видео. Оно полезно.

Рекомендации

Для создания долговечной и безопасной проводки при выборе и монтаже электротехнической гофротрубы следует руководствоваться следующими рекомендациями:

  • Избегайте образования острых углов. Их должно быть не более 2-3 (с углом от 90˚) на 20-25 м рабочего материала.
  • Цельные куски гофры при монтаже сети большой длины следует соединять между собой транзитными коробками, устанавливая их на углах или близких к середине цельной трубы местах.
  • При монолитном строительстве, когда используется металлогофра тяжелой серии, ее укладывают до заливки, фиксируя к металлоконструкциям. Протяжка проводов осуществляется после формирования и застывания стен.

Гофрированная труба для электропроводки(Гофра).Виды, применения

Гофрированная труба является защитой электропроводов от факторов повреждений. Она не дает распространиться огню при возгорании проводов. Гофра обеспечивает вспомогательную изоляцию кабеля. Это защищает человека от удара током при неисправной изоляции кабеля.

Гофрированная труба это труба с поперечным сечением переменного значения. Участки небольшой длины малым диаметром с тонкими стенками чередуются участками с большим диаметром и толстыми стенками. Участки с толстыми стенками придают жесткость в направлении поперечного усилия. Тонкие участки дают гибкость и растяжимость.

Гофрированная труба производится пластмассовой, хотя бывают и металлические варианты трубы. Она используется в вентиляции, воздуховодах, вытяжках, сантехнике, кондиционерах. Для установочных работ по прокладке кабелей применяется электротехническая гофра из ПВХ.

Материал гофры

  • Полиамид – надежно защищает от влаги.
  • Полиэтилен повышенного давления – для 2-слойной гофры.
  • Поливинилхлорид – негорючее вещество.
  • Полипропилен – для монолитного строительства.
  • Полиэтилен пониженного давления – высокая гибкость.

Существуют и металлические гофры. Она устойчива к низким температурам, прочнее на излом. Негативными сторонами являются склонность к окислению, к проникновению влаги, токопроводимость. Трубы из нержавейки для кабелей редко применяются из-за высокой цены.

Виды гофры

Шланг из гофры выполнен из пустой трубки оригинальной формы сечения, защищающей провода от влаги и переломов. В продаже товар появился недавно.

Гофрированная труба выглядит в виде чередования колец разной толщины и диаметра. В продольном разрезе трубка похожа на гребенку. Такая конструкция придает ей жесткость в поперечном направлении. Внешние кольца имеют плотную структуру. Гибкость обеспечивают тонкие внутренние кольца.

Гофры различаются по особенностям конструкции:
  • 1-слойные, стенка внутри является основой.

  • 2-слойные, гофра и гибкая трубка.

Двухслойная гофрированная труба производится для нескольких проводов или для одного. В варианте для нескольких проводов внутренняя трубка разделена на ячейки.

По исполнению гофра делится на классы:
  • Легкие, тонкостенные, гибкие. Для установки кабелей под обшивкой.
  • Усиленные – толстостенные, тяжелые, прочные. Для уличной проводки, под землей, в бетоне.
Гофрированная труба электротехническая

Разрез электротехнической гофры показывает нам прямоугольный профиль. Она сделана из поливинилхлорида – жесткого материала. Электрогофра слаборастяжимая, но с повышенной гибкостью, особенно тонкоразмерная.

Особенностью гофры для электропроводки является наличие стальной проволоки внутри трубки по всей длине. Проволока нужна для удобства протягивания проводов и жгутов в трубку. Цветовая гамма электротехнической гофры очень широка. Зарубежные производители выпускают ее в самых различных цветах.

При выборе в магазине гофры для проводов необходимо знать, что размер диаметра указывается наружный. Он различается с внутренним диаметром, можно легко перепутать типоразмер трубки. Предварительно лучше сделать расчет, чтобы не обмануться. Рассчитать нужный диаметр гофры легко. В куске трубки располагают провода так, чтобы внутренний объем был наполовину свободен, такой диаметр и нужен. Наиболее распространены диаметры 16-50 мм, но есть и другие. Длина гофры в бухте зависит от диаметра трубки. Чем больше диаметр, тем меньше длина бухты.

Свойства гофры
Независимо от конструкции, модификации и материала гофры она должна обладать свойствами:
  • Защита от влаги и воды.
  • Стойкость на деформацию и разрыв.
  • Материал из диэлектрика.
  • Малый вес.
  • Легко вскрывается для замены проводов.
  • Химическая стойкость.
  • Защищает от перепадов температур.
  • Простой монтаж.
  • Экологическая безопасность.
  • Защита от внешней среды.
  • Защищенность от повреждений.
  • Долговечность, более 50 лет.
  • Негорючесть.
  • Стойкость к коррозии и гниению.

Цвет гофры различается. Основные цвета: серый, черный и красный. Для внутренней установки кабелей изоляцию делают с помощью электрогофры. Стоимость ее доступна.

Проведение монтажа

Гофрированная труба для электропроводки получила большое применение при установке электрической сети снаружи и внутри помещений. Существует два варианта протяжки проводов: закрытым и открытым способом. Закрытый способ – прокладка под землей, в бетоне, за гипсокартонном, под навесным потолком.

Во время открытого метода гофрированная труба прикрепляется к основанию на специальные хомуты. Гофроматериал легко изгибается, что дает возможность уменьшить число крепежных элементов для соединения. При закрытом методе труба крепится раствором цемента или бетона. Монтаж можно легко и просто выполнить любому новичку. Нужна лишь осторожность и сноровка для протяжки проводов внутри трубки.

Протяжка кабеля в гофре – недолгая операция. После установки трубы начинают сборку электрической сети. Если работа ведется на полу, то провода протягивают только после полного затвердевания раствора, крепящего гофру.

Протяжка провода в гофре

В трубе выполнено простое приспособление в виде стальной тонкой проволоки. Конец кабеля закрепляют с проволокой и аккуратно плавно протягивают через трубу весь кабель.

При случайном обрыве крепления трубу разрезают и соединяют провод с протяжкой. Процедуру повторяют. При работах на полу необходимо точно рассчитать необходимый диаметр гофры для свободного прохождения проводов. Это не даст проводам застрять в трубе. При необходимости установки нескольких жил проводов в трубку, они протягиваются вместе.

Гофрированная труба универсальна по своему назначению. Ее можно использовать где угодно. В бытовых условиях она помогает защитить от неприятностей: пожара, замыкания сети питания, удара током из-за обрыва. Особенно важны такие свойства гофры для частного сектора с деревянными домами. Подобранные нужные цвета гофры украсят внешний вид здания, и создаст защиту сети.

Материал электротехнической гофры (поливинилхлорид) не горит и не выделяет дым. Поэтому устанавливать проводку можно даже на деревянных поверхностях. Гофру применяют для монтажа кабелей под обшивкой в деревянных зданиях. Но по правилам рекомендуется для такого монтажа применять жесткие гладкие трубы.

Установка проводов в гофре выполняется с определения нужной длины куска трубы. Необходимый кусок гофры отрезается ножом. Протяжка из проволоки откусывается кусачками. Важным является удержать и не упустить конец проволоки, чтобы он не ушел внутрь гофры из-за того, что проволока имеет предварительную натяжку. Если она уйдет внутрь трубы, то ее будет трудно достать, так как она упрется концом в складку гофры, опять придется разрезать трубу. Перед откусыванием проволоки ее нужно удерживать руками, затем немного подтянуть наружу и загнуть.

Перед протяжкой жгут проводов подлежит подготовке. Для этого его скрепляют изолентой через некоторые промежутки по длине. Изоляционную ленту нужно применять из ПВХ, так как она гладкая, и не мешает внутри гофры. Конец жгута надежно скрепляется с проволокой. Это делают разными методами. Некоторые обматывают проволокой жгут, стягивают и обжимают его плоскогубцами. Можно проколоть проволокой наружную изоляцию проводов жгута для лучшего соединения. Во всех случаях этот крепеж обматывается изоляционной лентой для того, чтобы провода не мешали и не упирались в гофру.

Чем длиннее получится скрепленное место проводов с проволокой, тем соединение будет надежнее, лучше на этом не экономить. После того, как жгут подготовлен с протяжкой, нужно приступать к ответственному моменту: протягиванию проводов в гофру. Такую процедуру лучше проводить вдвоем. Один держит крепко проволоку, другой тянет гофру на жгут сверху. Можно сделать монтаж и одному, при условии надежной фиксации проволоки. Можно закрепить ее к надежному предмету на стройке. Необходимо, чтобы было свободное пространство для растяжения трубы из гофры. Нужно медленно плавно тянуть гофру с большой силой.

Если провода и проволока были соединены ненадежно, или по пути протяжки был крутой угол загиба, то протяжка может отцепиться от проводов и вылезти из трубы. Тогда придется разрезать гофру и делать из нее составную трубу, закрепляя ее изолентой. Чтобы этого избежать, нужно проводить эту работу аккуратно и осторожно на всей длине гофры.

После затяжки жгута в гофротрубу, она закрепляется на потолке или стене. Для этого применяют специальную монтажную полосу из алюминия или клипсы из пластмассы. Клипсы выбирают по размеру диаметра гофротрубы, они поступают в продажу поштучно. Места крепления гофротрубы размещают на конструкции через одинаковые расстояния, чтобы не было провисания гофры, так как она под своим весом и весом внутренних протянутых проводов стала тяжелее.

При подключении проводки к выключателям и розеткам, при подводе проводов в гофре в распредкоробку конец гофротрубы нужно заводить внутрь выключателя или розетки, чтобы не было видно незащищенного участка провода. Для этого на современных корпусах выключателей и розеток имеются устройства уплотнения с резиновым отверстием, которые вырезаются под диаметр гофротрубы. На наружной проводке это особенно заметно.

Внешний дизайн проводов в гофре для электропроводки считается не особенно привлекательным. Но если иметь достаточный опыт и сноровку, то установку проводов можно сделать аккуратно, с неплохим видом. На загородных домах или садовых домиках такой монтаж электропроводов является практичным вариантом, который экономит средства.

Похожие темы:

как протянуть кабель через гофру

Любое здание в современном мире буквально оплетено сотнями метров кабелей различного назначения. Для изоляции проводников в зонах, где не требуется обеспечивать внешнюю привлекательность, но существует необходимость ограждения кабелей от воздействия окружающей среды применяются гофрированные трубки.

Что такое гофра

Гофра может изготавливаться из поливинилхлорида, полиэтилена, полипропилена, полиамида или из металла. Она имеет форму гофрированной трубы, внутри которой находится тонкая металлическая проволока, предназначенная для облегчения помещения в нее кабеля.

Наибольшую популярность при прокладке электрической проводки приобрели гофры из поливинилхлорида, так как они стоят дешевле и весят меньше, чем их металлические аналоги. Кроме того, этот материал снижает вероятность пожара в помещении по причине короткого замыкания в проводниках, так как предоставляет дополнительную изоляцию кабелю и обладает свойством самозатухания.

Все гофрированные трубы характеризуются длительным периодом эксплуатации, в течении всего срока службы сохраняют свои свойства, обладают высокой сопротивляемостью механическим нагрузкам, выполнены из экологически чистых и безопасных для здоровья человека материалов, имеют незначительный вес, что облегчаем монтаж и транспортировку.

Чтобы обеспечивать прокладку кабелей различного сечения, гофрированная трубка может иметь диаметр от 16 до 63 миллиметров.

Сфера применения гофрированных труб

Гофрированную трубу допускается применять для прокладки скрытой и открытой проводки как в обычных жилых, так и в промышленных, технических, административных помещениях. Гофру можно крепить к стенам, потолку или полу. Он применяется для прокладки не только силовых кабельных линий, но и для монтажа кабелей сетей связи.

Выгодным преимуществом гофра перед монтажом в кабельный канал, который крепится только на ровную и гладкую стену является возможность укладки на любой поверхности. Гибкость трубки позволяет ей поворачиваться практически под любым углом или даже ложиться извивами.

Важно помнить, что поливинилхлорид, из которого изготавливается большая часть легких гофр, чувствителен к резкому изменению температуры, повышенной влажности и ультрафиолетовому излучению солнца, поэтому такие изделия следует применять для протяжки кабелей только в закрытых помещениях. Для монтажа наружной проводки существует отдельный тяжелый тип гофр, обладающих повышенной прочностью, высокой влагоустойчивостью.

В целях удобства цвет гофротрубы подбирается в соответствии с назначением. Существует общий европейский стандарт согласно которому:

  • Белые трубы используются для монтажа компьютерных сетей
  • Серые трубы применяются при прокладке электропроводки
  • Коричневые или черные используются при подключении бытовой техники
  • Зеленые защищают телефонную проводку
  • Красные применяются при прокладке внешней проводки
  • Желтые используются в системах газоснабжения
  • Синие для труб водоснабжения

Заведение кабеля в гофру

Работами по прокладке кабелей в гофрированной трубке следует заниматься бригадной состоящей не менее чем из двух человек. Это связано с особенностями следующего алгоритма действий, поясняющего как правильно протянуть провод через гофру.

В начале требуется извлечь конец проволоки из конструкции и соединить его с монтируемым кабелем. Для чего следует проделать отверстие в обмотке провода, просунуть в него проволоку и надежно ее закрепить методом тщательного скручивания. Далее требуется разровнять гофру по всей длине и можно приступать к протяжке кабеля. Один рабочий должен удерживать край гофрированной трубы, с которого вводится провод, а второй вытягивать стальную проволоку с другой стороны, таким образом проталкивая кабель внутрь гофры. Нередко проводник застревает внутри гофрированной трубы, эта ситуация возникает из-за ослабления ее натяжения или появления изгибов, поэтому следует контролировать состояние гофры до окончания процесса протяжки.

Полностью протянутый кабель следует зафиксировать, плотно примотав его к трубе, это делается с целью избежать сдвижения частей конструкции относительно друг друга.

Стоит отметить, что в продаже имеются гофрированные трубы, не оснащенные стальным зондом, цена на такие изделия значительно ниже, но протяжка в них кабелей становиться не простым, трудоемким делом. В этих случаях один работник должен толкать кабель, а остальные обеспечивать его продвижение путем деформирования гофрированный трубы в месте нахождения конца кабеля.

Прокладка кабеля в гофре

Прокладка по стене кабеля в гофре может выполняться при помощи специальных клипс, диаметр которых подбирается в соответствии с сечением гофротрубы. Этот способ крепления выглядит наиболее эстетично, но в скрытых местах, как правило применяются скобы из металлической упаковочной ленты, закрепляемые при помощи дюбель-гвоздей.

Для стыковки кусков гофры применяются недорогие соединительные муфты. Если на данном участке нет соединений кабелей, то допускается место крепления трубы к муфте заклеивается герметиком, в ином случае следует применять более надежные методы изоляции. Для проходов через стены подбираются специальные гильзы, которые также при необходимости герметизируются.

Очень важно при прокладке избегать перегибов гофры менее разрешенного радиуса, такая информация обычно указывается изготовителем на упаковке изделия.

Монтаж электропроводки в гофре

При прокладке электропроводки любым способом универсальным требованием является использование клеммников, пайки, опрессовки или спайки для монтажа соединений. Места контакта проводников должны быть доступны для осмотра, поэтому если кабеля размещаются в гофрированных трубах, соединения следует помещать в распределительные коробки.

Еще одним требованием ПУЭ является необходимость разнесения по разным каналам основной и резервной кабельной линии, жил рабочего и аварийного освещения, то есть гофры с этими проводами должны быть территориально разделены.

Пластиковый гофр, который не является несгораемым разрешается закладывать в штробы стен, состоящих из бетона, кирпичи или других несгораемых материалов. Во всех других случаях, например, при монтаже скрытой проводки в деревянных домах, следует применять несгораемые прокладки (цемент, штукатурка, асбест), отделяющие гофрированные трубки от поверхности на расстояние не менее чем в 10 миллиметров. При прокладке пластикового гофра по несгораемой поверхности расстояние от сгораемых участков должно быть более 10 сантиметров.

Особенности монтажа электропроводки в гофре открытым способом

При монтаже открытой электропроводки согласно требованиям ПУЭ расстояние от гофрированной трубы до сгораемого основания должно составлять не менее десяти миллиметров. Понятно, что, например, в деревянном доме такое условие выполнить невозможно без применения специальных прокладок. Часто для таких целей используется пенофол, обладающий наиболее сбалансированным сочетанием цены и качества. Следует учитывать, что для соблюдения требований пожарной безопасности прокладка должна выступать на 10 мм во все стороны от границы пластикового гофра.

Согласно ПУЭ допускается монтаж открытой электропроводки в помещениях на высоте от двух метров над поверхностью. Использование гофры позволяет обойти это ограничение, так как они все обладают необходимой степенью прочности для защиты кабелей от повреждений проникающими предметами диаметром сверх 12.5 миллиметров (IP20). Ведь согласно тому же ПУЭ выполнение этого условия позволяет осуществлять монтаж открытой электропроводки в помещениях на любой высоте, но при этом стоит учитывать, что проводку такого типа нельзя использовать на крышах за исключением места ввода кабеля в здание.

Особенности использования металлического гофра

Металлическая гофра требуется соединять с контуром заземления громоотвода, а также защищать от коррозии. Сопротивление заземленной гофрированной трубы до места выхода на шину не должно превышать 10 Ом.

Он прокладывается с таким учетом, чтобы избегать мест скопления влаги, а стыки соединения с распределительными коробками в обязательном порядке изолируются при помощи герметика или штатных средств.

При соблюдении данных требований допускается прокладка кабеля в металлическом гофре по стенам зданий как снаружи, так и внутри. Если же условия герметизации не соблюдаются, то попадание в систему даже небольшого количества воды способно привести к полной неисправности линии.

Запрещено использовать металлическую гофру в санузлах и ванных комнатах, кроме случаев прохождения под полом и покрытия заземлительной сеткой.

Ремонт гофрированных трубок

При повреждении уже проложенной гофры, пластиковая гофра заваривается полиэтиленом, а на металлической выполняется пайка специальной кислотой.

Видео по теме

Руководство по установке кабельного ввода

| Установка

  • Дом
  • Кабельные вводы
    • Продукты
      • Промышленное / Общего назначения
      • Взрывоопасная атмосфера
      • Группа I Горное дело
      • Американский NEC и CEC
      • Аксессуары
      • Просмотреть все продукты по именам
      • Как заказать
    • Технический
      • NEC и CEC для Северной и Южной Америки
      • Каталог Загрузки
      • Скачать сертификат
      • Схемы сертификации
      • Взрывоопасные атмосферы
      • Загрузки продуктов
      • Что такое кабельный ввод?
      • Загрузки файлов STEP
    • Установка
      • Инструменты и руководства
      • Обучение и поддержка
      • Установка Загрузки
  • Кабельные зажимы
    • Продукты
      • Металл
      • Полимерный
      • Одно / многоядерное приложение
      • Приложение "Трилистник"
      • Приложение Quad
      • Аксессуары
      • Посмотреть все
    • Технический
      • Скачать сертификат
      • Аксессуары для кабельных зажимов
      • Проставка гайки кабельной планки
      • Выбор кабельной планки
      • Кабельные образования
      • Рекомендуемые расстояния между шипами
      • Каталог Загрузки
      • Пакеты для фиксации шипов
      • Пожарная производительность
      • Гальваническая коррозия
      • Надлежащая практика установки
      • Как заказать
      • Промежуточные ограничения
      • Материалы
      • Загрузки продуктов
      • Обзор продукта
      • Классификация сопротивления
      • Двойные дуговые профили
      • Что такое кабельная скоба?
      • Что такое короткое замыкание?
      • Зачем использовать кабельную скобу?
    • Установка
      • инструкции по установке
    • Селектор шипов
  • Преобразование резьбы и аксессуары
    • Пробки стопорные
    • Переходники / переходники кабельного ввода
    • Заглушки сапуна / сливного отверстия
    • Профсоюзы и барьерные союзы
    • Как заказать аксессуары
    • Аксессуары для кабельных вводов
    • Аксессуары для кабельных зажимов
  • Аксессуары
    • 717 | Универсальная нейлоновая заглушка
    • Кожухи для кабелей из LSF и ПВХ
    • 737 | Преобразования потоков | Адаптеры и редукторы
    • 787 | Адаптер 90 градусов
    • 797 | Переходник от мужчины к мужчине или от женщины к женщине
    • 777 | Изолированный адаптер
    • 781 | Заглушка сапуна / сливного отверстия

Кабельная проводка из нержавеющей стали для настилов и лестниц



Проволочные перила с гладким и современным дизайном являются лучшим вариантом для альтернативных перил на настилах и лестницах.Мы изготавливаем компоненты с высокой точностью и исходными материалами из морской нержавеющей стали, поэтому даже оборудование устойчиво к коррозии. Прочная проводка - надежное решение для надежной защиты террасы и лестницы. Купите, узнайте ценовое предложение или посмотрите несколько реализованных проектов!
Кабельные перила для настилов можно заказать со специальными инструментами и компонентами для установки на ровных поверхностях, а лестницы можно установить под углом. Процесс установки прост и упрощен благодаря нашей программе аренды инструмента.В любом случае домовладельцу, работающему своими руками, легко установить горизонтальные кабельные перила на палубе или лестнице. Благодаря ведущему в отрасли процессу порошкового покрытия кабели являются идеальным стальным кабельным забором для вашего внутреннего или внешнего проекта.

Кабельные перила - это универсальная система, которая поставляется с десятками настраиваемых опций. Закажите стойки из алюминия или нержавеющей стали и сделайте их своими с помощью одного из наших порошковых покрытий. Если ваш проект расположен на берегу моря, закажите внешние металлические перила на заказ, чтобы они выдерживали брызги соли.Столбы для кабельных перил можно устанавливать на самые разные поверхности, такие как дерево, композит, бетон и многое другое.

Когда использовать алюминий или нержавеющую сталь для кабельных ограждений

Если вы хотите установить новую систему, вам, вероятно, интересно, какой материал вам следует использовать. StairSupplies предлагает два различных варианта металла: алюминий и нержавеющая сталь для перил для кабелей. Оба материала отличаются высокой прочностью и отлично выглядят после установки. Алюминий дешевле, а также легче, что упрощает его установку.Нержавеющая сталь более устойчива к коррозии, поэтому хорошо подходит для наружных работ.

Наши стойки из нержавеющей стали доступны двух типов:

  • Нержавеющая сталь 304 - (калибр 14)
  • 2205 SS - (11 калибр)

304 идеально подходит для большинства систем ограждений. Он прочный, с красивым начесом. 2205 лучше всего подходит для прибрежных зон, потому что балконная проволока из нержавеющей стали может годами выдерживать работу на любой палубе с видом на соленую воду.

Вся проводка и компоненты кабельных ограждений изготовлены из нержавеющей стали.

Ресурсы для самостоятельной установки

Наши кабельные ограждения соответствуют нормам и просты в установке. Как только вы усвоите основы, натяжение линий кабеля к столбам - это процесс, который может выполнить любой домовладелец, сделавший сам. Вдохновитесь просмотром некоторых из этих проектов кабельных ограждений, а затем прочтите наше пошаговое руководство по установке кабельных ограждений.

О нашей кабельной рейке для террас и балконов

Кабельные перила идеально подходят для настилов и балконов, особенно если у вас есть прекрасный вид, чтобы похвастаться.Тонкий, минималистичный дизайн перил из проволоки и кабеля позволяет сосредоточиться на окружающем ландшафте. Металлическая проводка является надежным ограждением для возвышенных террас или балконов - при правильном натяжении они обеспечат полную безопасность ваших гостей. Перила палубы открывают широкий обзор, а гладкие кабельные линии пропускают легкий ветерок.

Гибкие и простые в установке, наши системы кабельных ограждений идеально подходят для ремонта или реконструкции палубы. Балконная проволока из нержавеющей стали рассчитана на всевозможные погодные условия.Соедините ограждение с деревянными стойками и металлическими вставками, чтобы создать элегантный современный вид. Каждый компонент системы кабельных ограждений рассчитан на срок службы вашего готового проекта. Мы поддерживаем множество различных вариантов напольных покрытий для открытых террас и балконов: деревянные, композитные, бетонные и многие другие.

Наше ограждение легко собрать от начала до конца. Каждая металлическая стойка прибывает на стройплощадку предварительно просверленной для простой установки и спроектирована в соответствии с нормами для лестничных перил.Компоненты из нержавеющей стали специально разработаны для установки на металлические и деревянные стойки на ровных или наклонных участках.

Узнайте больше о кабельных ограждениях или начните планировать свой проект с помощью руководства для кабельных ограждений.

Обнаружение гофров рельсов на высокоскоростных железных дорогах с использованием динамических характеристик колес

Гофры рельсов часто возникают на высокоскоростных железных дорогах, что влияет на комфорт движения и даже безопасность движения поездов в тяжелых условиях. Определение длины волны и глубины гофра рельса абсолютно необходимо для технического обслуживания и безопасности.В этой статье предлагается новый метод, использующий виброускорение колеса, в котором разложение по ансамблю эмпирических мод (EEMD) используется для оценки длины волны, а особенности биспектра извлекаются для распознавания глубины с помощью машины опорных векторов (SVM). Во-первых, для расчета виброускорения колеса создается модель сцепки транспортного средства с рельсом с учетом гофрирования рельса высокоскоростной железной дороги. Во-вторых, алгоритм оценки длины волны изучается путем анализа основной частоты с помощью EEMD.Оптимальные параметры EEMD подбираются по ортогональному коэффициенту результатов разложения и распределению крайних точек сигнала. Обнаружение глубины преобразовано в задачу классификации с SVM. Биспектральные характеристики, которые извлекаются из восстановленного сигнала с использованием высокочастотных компонентов виброускорения колеса, в сочетании со скоростью поезда и длиной волны гофра, вводятся в SVM для распознавания глубины гофра рельса. Наконец, проводится численное моделирование для проверки точности предложенного метода оценки.Результаты моделирования показывают, что предложенный алгоритм обнаружения позволяет точно идентифицировать гофру рельса, погрешность оценки длины волны гофра рельса составляет менее 0,25%, а точность классификации глубины гофра рельса составляет более 99%.

1. Введение

Гофра рельса - это тип волнообразного износа, образующийся в продольном направлении вдоль верхней части рельса, который встречается во всех типах рельсовых систем [1]. С быстрым развитием высокоскоростных железных дорог гофр рельсов был обнаружен повсюду, особенно при фиксированной длине волны гофра рельса из-за одинаковой скорости движения поездов и типа транспортного средства.Результаты полевых испытаний высокоскоростной железной дороги в Китае [2] показывают, что гофра рельсов распределена во многих прерывистых местах. Длина гофра рельса обычно составляет от 10 м до 15 м в продольном направлении рельса, а длина волны составляет от 120 мм до 150 мм. Глубина гофра рельса намного меньше, обычно в пределах от 0,04 мм до 0,1 мм. Гофра рельса вызывает ухудшение взаимодействия между транспортным средством и рельсом и ужасные шумы, которые серьезно влияют на безопасность и комфорт движения движущегося высокоскоростного поезда.Для технического обслуживания и безопасности необходимо эффективно определять длину волны и глубину гофрирования рельсов.

В последние годы все больше внимания привлекают исследования по мониторингу состояния путевой структуры с использованием реакции автомобиля на вибрацию. Существует множество исследований по мониторингу гофрирования рельсов на основе работающих транспортных средств. Метод обнаружения гофрирования рельсов на основе вибрационных откликов транспортного средства является бесконтактным методом обнаружения. Кроме того, сигнал виброускорения легко получить, а мониторинг состояния пути в реальном времени может быть реализован без влияния на работу железной дороги.Хопкинс и Тахери [3] предложили алгоритм обнаружения дефектов для мониторинга состояния рельсов с помощью вейвлет-преобразования. Сигнал виброускорения тележки разлагается с помощью вейвлет-преобразования, и показатель Липшица для каждой шкалы вычисляется для определения плоскости колеса, трещины на рельсе и гофрирования рельса. Молодова и др. [4] использовали ускорение буксы для измерения коротковолновых дефектов пути, включая гофру рельса. Для выявления дефектов анализируются амплитуда и спектральная плотность мощности сигнала виброускорения буксы.Хуанг и др. В [5] предложена технология обнаружения гофрирования рельсов на основе волоконного лазерного акселерометра. На тележке установлен волоконный лазерный акселерометр для определения вертикального ускорения буксы поезда. Сигнал виброускорения удаляется с помощью вейвлет-преобразования, а затем форма волны гофрирования рельса оценивается двойным интегралом. Kaewunruen [6] использовал динамическое взаимодействие колеса и рельса, чтобы контролировать гофру рельса на криволинейном пути для руководства техобслуживанием. Данные о шероховатости гофра также получаются путем двойного интегрирования сигналов ускорения буксы.Сальвадор и др. [7] провели частотно-временной анализ сигнала виброускорения буксы с помощью кратковременного преобразования Фурье, который позволяет обнаруживать гофры рельсов, отдельные дефекты рельсов и потерю вертикального соосности пути. Большинство вышеперечисленных исследований выявляют только дефект гофра рельса, не давая детального диагноза длины волны и глубины гофра рельса.

EEMD - это метод разложения сигналов, который представляет собой усовершенствованный алгоритм разложения по эмпирическим модам (EMD) и широко используется при анализе сигналов и диагностике механических неисправностей.Шен и др. [8] предложил алгоритм быстрой оптимизации EEMD, который применяет коэффициент нелинейной корреляции и требования к точности для получения наилучших параметров EEMD. Предлагаемый алгоритм оптимизации EEMD используется для выделения акцента эмоциональной речи. Guo и Tse [9] использовали EEMD для анализа сигналов вибрации подшипников и предложили метод автоматического выбора соответствующих параметров EEMD с использованием относительной среднеквадратичной ошибки между результатом разложения и исходным сигналом.Xue et al. [10] применили тот же метод для диагностики неисправности подшипника качения. Kedadouche et al. [11] использовали коэффициент корреляции Пирсона между IMFs для выбора параметров EEMD.

В этой статье представлен метод обнаружения гофра рельса на основе реакции колеса на вертикальную вибрацию. Основным принципом алгоритма обнаружения является анализ высокой частоты виброускорения колеса методом EEMD для оценки длины волны и глубины гофрирования рельса.Работа организована следующим образом. В разделе 2 описана модель сцепления транспортного средства с гусеницами с учетом гофрирования рельса для расчета виброускорения колеса, используемого в алгоритме обнаружения. Алгоритм обнаружения гофрирования рельсов представлен в разделе 3, в котором подробно описывается метод оценки длины волны с использованием EEMD для получения основной частоты и извлечения биспектральных характеристик для классификации глубины, соответственно. Результаты численного моделирования и обнаружения гофры рельсов продемонстрированы и проанализированы в разделе 4.

2. Имитационная модель

Для получения динамических характеристик колес, используемых для обнаружения гофрирования рельсов, создается вертикальная модель сцепления транспортного средства с гусеницами, как показано на рисунке 1, состоящая из модели транспортного средства, модели пути, модели неровностей пути и модель гофры рельса.


2.1. Модель транспортного средства высокоскоростной железной дороги

Модель транспортного средства представляет собой многотельную систему, включающую кузов автомобиля, две тележки и четыре колесные пары, соединенные между собой демпфирующими элементами жесткости [12].Имеется 10 степеней свободы: вертикальное движение y c и покачивающее движение β c кузова автомобиля, вертикальное движение y t и кивание β t двух тележек и вертикальное движение четырех колесных пар. Параметры вагона китайского высокоскоростного поезда CRh4, используемого в модели, представлены в таблице 1.

9027 Масса Кузов

Параметр Значение Единица

40000 кг
Масса тележки 3200 кг
Масса колесной пары 2400 кг
кг инерции кузова 54805 м 2
Инерция шага тележки 6800 кг · м 2
Жесткость основной системы подвески 2.08 × 10 6 Н / м
Жесткость вторичной системы подвески 8 × 10 5 Н / м
Демпфирование первичной системы подвески 1 × 10 5 Н · с / м
Демпфирование вторичной системы подвески 1,2 × 10 5 Н · с / м
Полупродольное расстояние между тележками 8,6875 м расстояние между колесными парами в тележке 1.25 м
Радиус колеса 0,46 м

2.2. Модель пути для перекрытий

Безбалластная структура пути применяется в модели пути для ее широкого использования на высокоскоростных железных дорогах Китая, которая состоит из рельса, крепежных элементов, плит пути, слоя цементного раствора CA и фундамента [14]. Рельс рассматривается как бесконечная балка с неразрезной опорой, плита пути рассматривается как свободная балка, а крепежные детали и слой раствора представлены как эквивалентные демпфирующие жесткость элементы.Параметры модели пути перекрытия для моделирования показаны в таблице 2.

× 10 11

Параметр Значение Единица

Упругий рельс Н / м 2
Инерция рельса 3,217 × 10 −5 м 4
Масса рельса 60 кг
Жесткость рельсового крепления 6 × 10 7 Н / м
Демпфирование рельсового крепления 4.77 × 10 4 Н · с / м
Модуль упругости плиты 3,9 × 10 10 Н / м 2
Инерция плиты 8,5285 10 −5 м 4
Масса плиты 1275 кг / м
Длина одинарной плиты 6,5 м
Раствор CA 10 8 Н / м
Демпфирование цементного раствора 8.3 × 10 4 Н · с / м

2.3. Модель автомобиля-гусеницы

Модель автомобиля и модель гусеницы связаны взаимодействием колеса с рельсом. Согласно нелинейной теории упругости Герца [12], вертикальная сила между колесом и рельсом определяется как где - постоянная контакта колеса с рельсом и - упругая деформация сжатия между колесом и рельсом.

Упругое сжатие между колесом и рельсом определяется смещением колеса и рельса в точке контакта колеса с рельсом, выражается как

Защита потребителей для счетов за кабельные каналы

Если поставщик услуг кабельного телевидения взимает с вас, как подписчика, плату за услуги или оборудование, которое вы не запрашивали утвердительно, возможно, вы столкнулись с «отрицательным счетом».«Похоже на« зубрежку »- несанкционированное размещение начислений в телефонных счетах - отрицательный вариант выставления счетов обременяет клиентов обязанностью связываться с кабельной компанией, чтобы оспорить затраты и получить возмещение.

Операторам кабельной связи, как правило, запрещено взимать с абонента плату за любую услугу или оборудование, которые абонент не запрашивал утвердительно. Абонент кабельного телевидения должен утвердительно запросить услуги (например, новую подписку на премиальный канал) или оборудование, которые представляют собой фундаментальное изменение характера существующей услуги или уровня обслуживания, прежде чем оператор кабельного телевидения сможет взимать плату за них с подписчика.Неспособность абонента кабельного телевидения отклонить предложение оператора кабельного телевидения о предоставлении такой услуги или оборудования не является положительным запросом на услугу или оборудование.

Действия FCC

В случае отрицательного выставления счетов в 2016 году некоторые абоненты крупной кабельной компании заявили, что им выставили счет за услуги и / или обновление оборудования, несмотря на то, что они специально отказались от них. Другие утверждали, что они ничего не знали о несанкционированных платежах, пока они не получили незапрошенное оборудование по почте, не получили уведомления о незапрошенных изменениях учетной записи по электронной почте или не проверили свои ежемесячные счета.Потребители рассказали, что потратили много времени и сил на попытки убрать несанкционированные платежи из своих счетов и получить возмещение.

FCC провела расследование в отношении компании в ответ на эти жалобы. В результате урегулирование включало в себя существенный штраф и обязательные обязательства компании, которые упростили для клиентов компании получение возмещения и усложнили внесение несанкционированных платежей в счета компании.

Что вы можете сделать

Кабельные компании несут ответственность за то, чтобы их счета были точными и, как правило, за то, что они не взимают со своих абонентов плату за какие-либо услуги или оборудование, которые их абоненты не запрашивали.Вы можете подать жалобу в Федеральную комиссию по связи, если считаете, что стали жертвой незаконной практики выставления счетов кабельной компанией.

Версия для печати

Защита потребителей для счетов за кабельное телевидение (pdf)

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
