Каким кабелем делать проводку в деревянном доме: обзор негорючих видов

Комфорт в доме неразрывно связан с электричеством. Поэтому бесперебойная и безопасная работа электросети очень важна. Так как здания из бруса или бревна — самые сложные объекты в этом отношении, нужно обязательно разобраться, каким кабелем делать проводку в деревянном доме, чтобы обеспечить безопасность своего жилища.

Мы расскажем о том, как выбрать кабель, чтобы полноценно обезопасить легко возгораемую постройку. Подскажем, как исключить возникновение рискованных ситуаций, связанных с неграмотно проложенной проводкой. В предложенной нами статье описаны марки приемлемой в обустройстве продукции, даны рекомендации по выбору сечения кабеля.

Содержание статьи:

Конструктивные особенности негорючего кабеля

Прежде всего, разводка электричества в деревянном здании обязана отвечать требованиям ПУЭ. С этой целью применяют негорючие марки кабелей и прокладывают их в специальных системах. Негорючие кабели, если ориентироваться на ГОСТ 31565-2012, имеют несколько типов исполнения.

Рассмотрим все типы строения негорючей кабельной конструкции:

Изделия, которые не распространяют горение в случае одиночной проводки.
Кабели нг – в которых горение не распространяется при групповом способе проводки.
Тип нг-LS – то же, но еще и с низким газо- и дымовыделением.
Кабели нг-HF – то же, и не выбрасывающие газообразных коррозионно-активных веществ во время горения и тления при групповой проводке.
Тип нг-FRLS – огнестойкие, неспособные распространять горение при групповом методе прокладки с низким газо- и дымовыделением.
Кабели нг-FRHF – не выбрасывающие газообразных коррозионно-активных веществ при групповой проводке во время горения и тления.
Тип нг-LSLTx – не поддерживающие горение при групповой проводке с низким газо- и дымовыделением, с продуктами горения малой токсичности.
Кабели нг-HFLTx – не поддерживающие горение при групповом методе проводки, не выбрасывающие газообразных коррозионно-активных веществ во время горения и тления, с продуктами горения малой токсичности.
Тип нг-FRLSLTx – не поддерживающие горение при групповой проводке с низким газо- и дымовыделением, с продуктами горения малой токсичности.
Кабели нг-FRHFLTx – не поддерживающие горение при пучковом методе проводки, не выбрасывающие газообразных коррозионно-активных веществ во время горения и тления, с продуктами горения малой токсичности.

Следует отметить, что часто встречающееся выражение «негорючие кабели» звучит некорректно. Под ним часто подразумевают изделия огнестойкие, не передающие горение, кабели с оболочками трудногорючими.

Жилы кабеля оснащены индивидуальной виниловой изоляцией. Они находятся в поливинилхлоридном шланге. На этой базе построен выпуск негорючих кабельных изделий

Кабели, которые не распространяют горение при любом виде прокладки, под воздействием огня сразу перестают работать, т.к. изоляция и оболочка сгорают или расплавляются. Если начался пожар, по любому не должен распространяться огонь.

Огнестойкая продукция для устройства проводки определенное время сохраняет способность функционировать при пожаре. В этом и заключается основное различие между этими двумя видами кабельной продукции.

Расшифровка маркировки кабелей

Все типы негорючих кабелей, которые выпустили отечественные производители, имеют в своем обозначении буквосочетание «нг». Оно указывает на то, что изделие относится к кабельной продукции, не распространяющей горение.

В маркировке встречаются также следующие символы, характеризующие их поведение при горении:

LS — малое газо-дымовыделение.
LSLTx — низкое газодымовыделение, малая токсичность выбросов.
HF — как при сгорании, так и при тлении отсутствуют коррозийно-активные выделения газов. В составе подобных изделий нет галогенных добавок — брома, фтора, хлора и других неметаллов.

Чтобы выполнить в частном доме по своим параметрам подойдет кабель, промаркированный только буквосочетанием «нг». Если необходимо обеспечить безопасность людей в случае эвакуации по максимуму, лучше взять более дорогую продукцию — «LS», «LSLTx», «HF».

Когда напряжение в сети не превышает 660/1000 В, используют кабель ВВГнг либо NYM — импортный аналог первого, подойдут и изделия, имеющие оболочку и изоляцию из полимеров

Кабель ВВГнг устойчив к высокой температуре, т.к. в его производстве применяют поливинилхлоридный пластик без галогенных добавок. Этот тип характеризуется идеальным соотношением цены и качества. Прокладывают в местах, где наблюдается довольно высокая взрывоопасность. Функционируют системы, где использованы эти кабели, свыше 180 минут.

Подробно о кабеле ВВГнг и его типе LS

При помощи этого наружного кабеля обеспечивают питание электроприборов стационарных и мобильных. Как ВВГнг, так и LS могут выполнять возложенные на них задачи в самых различных условиях.

Главными свойствами последнего являются:

Влагостойкость. Способность функционировать в помещениях с повышенной влажностью.
Возможность высотной прокладки. С его помощью можно монтировать электропроводку под землей, в шахте.
Огнестойкость. Он не только не продвигает горение, но и не дымит под действием огня.
Высокие технические характеристики, дающие возможность применять ВВГНГ LS в нефтяной и химической промышленности.

Технические параметры изделий этой серии разные. В соответствии с нормами значение напряжения допустимого тока — 0,6 В. На практике встречаются кабели и с более высокими значениями этого параметра. Частота тока — максимум 50 Гц.

Изделия эти гибкие, имеют настолько крепкую изоляцию, что испортить ее практически невозможно. Продолжительность службы кабелей, принадлежащих к этой серии, — до 30 лет.

Целесообразно использовать такой электрический кабель для реализации проекта проводки деревянного дома, поскольку здесь возгорание может возникнуть с большой вероятностью

Все кабели ВВГнг, и LS в том числе, относятся к силовым. Производят их из меди. Максимальное число жил — пять. Для дома чаще всего используют двужильные изделия. Минимальное сечение жилы всей продукции серии ВВГ — 1,5 мм².

Наиболее популярный цвет внешней изолирующей оболочки – черный, но довольно часто можно встретить и в белой изоляции.

С параметрами основных токоведущих жил кабеля связан размер жилы нулевой. Если размер токоведущей жилы находится в пределах 1,5 – 2,5, сечение нулевой будет равняться 1,5

Символы в обозначении ВВГнг обозначают:

В — материал оболочки винил;
Г — в кабеле имеется «голая» жила с защитой в виде двойной изоляции из ПВХ;
нг — негорючий.

Поскольку в маркировке отсутствует символ «А», выполнен кабель из меди. LS, а полностью low smoke указывает на неспособность изделия гореть. Цена одного метра кабеля связана с числом жил и их сечением. В случае трехфазного напряжения используют многожильный проводник.

В конструкцию ВВГНГ LS входят однопроволочные либо многопроволочные жилы. Геометрия жил может быть как в виде круга, так и сектора. Не рекомендуют его подземный монтаж без специальной защиты. Чтобы кабель не распространял горение, его используют для пакетной проводки в специальных связках.

У этого силового провода отсутствует броня, поэтому при монтаже и эксплуатации нужно исключить возможность механических воздействий на него

Используют ВВГНГ LS при температурных показателях 30 – 50 °C, а характеристики его остаются неизменными даже в условиях нагрева жил до +400 °C.

Если целостность кабеля не нарушена, и в нем присутствуют однопроволочные жилы, его можно изгибать под монтажным радиусом идентичным десятку внешних диаметров. При наличии многопроволочных жил, максимальный радиус равен 7,5 наружных диаметров.

С правилами и формулами, применяемые в расчетах сечения кабеля, ознакомит , прочитать которую мы настойчиво советуем.

Советы по выполнению безопасной укладки

Как выбор материалов, способа прокладки проводки, так и метода монтажа установочных изделий в деревянном доме имеет свою специфику. Приоритетный вопрос — безопасность.

Каким нормативам должна соответствовать проводка?

Если основание является горючим, монтаж нужно осуществлять открытым методом или же локализовать проводник, заключив его в защитную оболочку.

В случае когда внутренние перегородки в доме каркасные, оснащенные негорючим наполнителем, обычно кабель помещают в металлорукав или гофру. Более правильным решением стала бы огильзовка стоек, через которые проходит кабель

Важный момент — обеспечение хорошего доступа к кабелю при размещении его в защитном кожухе.

Даже если проводку в деревянном доме выполняют опытные электрики, чтобы оценить их работу, нужно знать три основных правила, предъявляемые к ней:

Не допустить даже возможности возгорания электрокабелей или хотя бы свести ее к минимуму. В любом случае они не должны передавать открытый огонь на деревянные элементы в случае к.з. (короткого замыкания) в электрической цепи. Следовательно, провода не должны контактировать с деревянной поверхностью.
Параметры кабеля должны на 100% соответствовать ПУЭ, иметь запас мощности, чтобы спокойно переносить максимальные нагрузки. Любая степень нагрева клеммных соединений и вводного кабеля недопустима.
Электрические провода должны пребывать в идеальном техническом состоянии, чтобы исключить малейшую вероятность поражения током обитателей дома.

Нельзя отодвигать на второй план правила безопасности в угоду эстетической составляющей. Последствия могут оказаться необратимыми. Все ветки разводки в доме из древесины должны оснащаться и прочими устройствами защитного отключения.

Тонкости ввода кабеля в деревянный дом

Существует два ключевых способа ввода негорючего кабеля для дальнейшей его проводки в деревянном доме с соблюдением безопасности. Первый — прокладка под землей. Метод надежный, поскольку кабель огражден от внешних влияний.

Существенный минус — земляные работы, связанные с устройством траншеи минимум 0,8 м в глубину. Это сопряжено с дополнительными финансовыми затратами

Второй метод — проводка по воздуху. Здесь необходим допуск, а без него работать на электрических столбах нельзя. Поэтому работу могут выполнить только электрики, имеющие соответствующую квалификацию.

Диаметр кабеля на отрезке столб – дом не может быть меньше 16 мм. Здесь лучше использовать провода самонесущие алюминиевые с хорошей изоляцией и сроком эксплуатации от 25 лет. Продолжать линию таким проводом дальше нельзя — для помещения нужен медный проводник.

Если нет проекта, то перед вводом электричества в деревянный дом, необходимо рассчитать нагрузку на случай функционирования всех электроприборов

Собственно ввод выполняют в гильзе из металла. Для этого в стене делают отверстие, фиксируют в нем трубу, а уже внутри нее прокладывают кабель. Пространство, которое осталось, заполняют цементным раствором. Можно вымочить в растворе паклю и применить ее в качестве наполнителя трубы.

К деревянной стене кабель прикрепляют при помощи специальных зажимов. Они обеспечивают хороший не окисляющийся контакт. В случае применения троса для подвеса кабеля, для его фиксации к ограждающей конструкции устанавливают рым-болт.

Недопустимо монтировать кабель внатяжку. Он должен висеть свободно по всей протяженности, а перед вводом в стену нужно обеспечить положение ниже отверстия. В противном случае атмосферная влага по кабелю проникнет в дом. Нельзя перетягивать и сам трос.

Правила регламентируют и толщину стенок трубы. Для мощного кабеля нужна защита толщиной до 1 см. Когда сечение кабеля не превышает 4 мм, достаточно гильзы со стенками 2,8 мм. Этим правилом руководствуются для всей разводки в доме.

Нюансы укладки на участке до распредщитка

Это также один из важных участков электропроводки. Специфика его заключается в том, что от перегрузок при к.з. его не подстраховывает автоматическая защита. Проблему решает следующий вариант: на участке длиной до 3 м кабель помещают полностью в металлическую трубу.

Автомат можно расположить снаружи сруба в защищенном кожухе. Такой вариант является надежным, хоть и не очень удобным для жителей дома

УЗО и набор автоматов заключают в пыле-влагонепроницаемый непосредственно перед вводом в дом из дерева. Срабатывание наступает при уровне нагрузки, превышающем соответствующий параметр основного автомата, находящегося в распредустройстве.

При установке счетчика нужно соблюсти основное условие — не допускать разрывы в питающей линии. Скрутки категорически недопустимы, поэтому следует применять для этого только цельный кабель.

Особенности укладки сетей внутри дома

Безопасную разводку электрики внутри дома можно выполнить двумя способами: открытым и скрытым. Первый проще, но не всегда может соответствовать стилистике помещений. А вот скрытый вариант монтажа, выполненный в соответствии с требованиями электробезопасности, обойдется дороже.

Методы монтажа открытой проводки

Способов монтажа открытой проводки несколько. Все они безопасны, выбирают их часто по соответствию стилистике дизайна. В продаже есть много для прокладки открытой проводки, существуют техники монтажа, благодаря которым в интерьер можно привнести некий колорит.

В открытой проводке все на виду. Все неисправности можно устранить очень быстро, путем замены проблемного участка. Такой метод когда-то был очень популярным, но и сейчас для деревянного дома — это единственно разумное решение

Кабель проводят внутри постройки по стенам и по потолку. При этом можно заменить или проводом ПВ-1. Витой шнур наматывают на керамические изоляторы, что может стать изюминкой дизайна. Такую проводку можно модернизировать, прокладывать новые магистрали.

На рынке большой ассортимент самозатухающих каналов. Всегда можно подобрать их по цвету и стилю комнаты.

Скрытая проводка в доме из дерева

Монтаж скрытой электропроводки в таком пожароопасном строении — процесс трудоемкий. Выбор этого варианта может создать много проблем в случае, если потребуется ремонт кабелей или модернизация сети. Тем не менее из-за нежелания видеть открытые провода и распредкоробки, многие отдают предпочтение именно скрытому монтажу.

Такую электропроводку следует предусмотреть на этапе проектирования. Чтобы максимально обеспечить безопасность, проводку изолируют посредством металлической или оцинкованной трубы обязательно покрытой краской. К розетке, а также выключателю кабель подводят через отверстия, которые предварительно защищают от возгорания.

Скрытый способ монтажа реализуют исключительно в соответствии с нормативами. Материалы используют специальные, служащие защитой от пожара. Кабель, проложенный в перекрытиях, должен быть в пластмассовой негорючей трубе или в металлическом рукаве.

Делая скрытую проводку, следует иметь в виду, что сруб будет усаживаться. Поэтому нельзя допустить взаимодействия дерева с проводами, металлическими или пластиковыми каналами

Как показывает практика, чаще всего способы открытой и закрытой проводки комбинируют.

Что нужно знать о сечении кабеля?

Определяют этот параметр исходя из величины силы тока. Если сечение и нагрузки не соответствуют друг другу, будут возникать короткие замыкания, а в результате — пожар. Так, если в планах закрытая проводка, а расчетный ток равен 16 А, требуется кабель сечением 2 мм² минимум. При расчетном токе 25 А — 4 мм².

Выбирают кабель по группам распределения и в зависимости от предполагаемой нагрузки. Для того чтобы подключить розетки, потребуется кабель с медными жилами сечением 2,5 мм². Максимальная суммарная мощность — 4,6 кВт.

Осветительные приборы запитывают кабелем с сечением 1,5 мм². Мощность этой группы — до 3,3 кВт. Поэтому количество и месторасположения источников света нужно планировать еще до начала монтажа – при составлении электросхемы

Домашнее оборудование большой мощности подключают кабелем, имеющем сечение 4 мм². Подключать такие приборы нужно в индивидуальную розетку и соединять ее с другой группой нельзя.

Выводы и полезное видео по теме

Главное об электропроводке в пожароопасном доме:

Правильный подбор кабеля для выполнения проводки в деревянном доме — залог безопасности его обитателей. В связи с повышенной пожароопасностью такого строения, нужно использовать марки кабеля с высокой степенью надежности.

Не следует упускать тот момент, что кабели и устройства не должны контактировать с деревом. При условии грамотного выбора и выполнения проводки с учетом рекомендаций, эффективность, долговечность и безопасность проводки можно будет гарантировать.

Расскажите о том, как подбирали кабель для обеспечения загородного деревянного дома электроэнергией. Поделитесь интересными технологическими нюансами, которые пригодятся посетителям сайта. Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, размещайте фото по теме статьи.

Вся правда о электромонтажных работах в деревянном доме в соответствии с ПУЭ и ПТЭЭП. Электромонтаж ввода в деревянный дом проводом СИП | ЭлектроАС

Дата: 24 сентября, 2009 | Рубрика: Статьи, Электромонтаж
Метки: Вводной кабель, Прокладка кабеля по дереву, Электромонтаж в деревянном доме, Электропроводка по дереву

Этот материал подготовлен специалистами компании «ЭлектроАС».
Нужен электромонтаж или электроизмерения? Звоните нам!

Сложилось так, что энергетические организации (компании), осуществляющие электроснабжение потребителей, для распределения электроэнергии используют воздушные линии электропередач (ВЛ). Существует три способа подключения к ВЛ – это подключение проводом СИП, прокладка кабеля в земле и прокладка кабеля при помощи троса. В этой статье мы хотим описать способ подключения потребителя к воздушной линии электропередач при помощи самонесущего изолированного провода (СИП).

Статьи цикла «Вся правда о электромонтажных работах в деревянном доме»:

Введение.
Электромонтаж ввода в деревянный дом проводом СИП.
Электромонтаж ввода в деревянный дом кабелем ВВГнг-LS
Электромонтаж ввода в деревянный дом кабелем ВБбШв
Электромонтаж ввода в деревянный дом кабелем ВВГнг в земле
Электромонтаж ввода в деревянный дом кабелем ВВГнг в земле. Продолжение
Электромонтаж внутренней открытой электропроводки в деревянном доме
Электромонтаж внутренней скрытой электропроводки в деревянном доме. Начало
Электромонтаж внутренней скрытой электропроводки в деревянном доме. Продолжение
Как выполнить разделение PEN-проводника в электроустановке (ВРУ, ГРЩ). Начало
Как выполнить разделение PEN-проводника в электроустановке (ВРУ, ГРЩ). Продолжение

Электромонтаж контура заземления. Начало
Электромонтаж контура заземления. Продолжение
Электромонтаж электропроводки на чердаке
Причины и последствия коротких замыканий в электропроводке

Для получения разрешения на подключение к электрическим сетям требуется получить технические условия (перечень технических мероприятий), которые необходимо выполнить. На основании технических условий проектная организация разрабатывает проект электроснабжения вашего здания для дальнейшего выполнения электромонтажных работ. В зависимости от типа местности и климатических условий в проекте электроснабжения рассчитывается наиболее оптимальное и безопасное расстояние пролета для СИПа без установки дополнительных опор (столбов).

Для удобства эксплуатации энергосистемы вашего дома наиболее оптимальным и правильным решением будет установить собственную опору на своём участке. На этом столбе надо смонтировать вводной автоматический выключатель, который в любое время обесточит электроснабжение вашего дома. В противном случае каждый раз, когда вам будет необходимо проводить электромонтажные работы, вам потребуется обращаться в электросети с заявкой на отключение всей линии электропередач, что повлечет за собой обесточивание всех домов, питающихся от этой воздушной линии.

Электромонтаж ввода выполняется от воздушной линии электропередач до вашей опоры (или до дома) при помощи специальных креплений (анкерных кронштейнов, зажимов), на которых закрепляется СИП. При подключении к воздушной линии электропередач, на опоре к которой вы подключаетесь, должно быть выполнено повторное заземление PEN-проводника. Это необходимо, поскольку существующая система заземления TN-C устарела (более подробно о разделении РЕN на PE и N-проводники, можно ознакомиться в статье «Система заземления TN-C»).

От опоры ВЛ (или установленной на вашем участке опоры) к стене дома СИП монтируется при помощи специальных анкерных креплений на высоте не менее 2,75 м от земли. От места крепления к стене до места прохождения через стену СИП должен быть проложен в гофрированной трубе ПВХ, коробе или в других несгораемых конструкциях. Проход через стену должен выполняться в металлической толстостенной трубе (гильзе). Для защиты от механических повреждений (в результате трения или изгиба кабеля) в гильзе устанавливается пластмассовая вставка, после чего гильза заделывается противопожарным составом.

Выполнив электромонтаж вводного провода через металлическую гильзу внутрь дома, СИП прокладывается до главного распределительного щита (щит учёта). Способ прокладки может быть различен, то есть открытая или скрытая электропроводка — главным условием выбора способа прокладки являются требования электробезопасности и пожарной безопасности.

Электромонтаж открытой проводки должен быть выполнен в коробе, в электротехническом плинтусе или в пластиковой трубе, которые не поддерживают горение. Электромонтаж скрытой проводки требуется выполнить в металлической толстостенной трубе в соответствии с ПУЭ. Этот способ является очень затратным и трудоемким. Если вы хотите облегчить и удешевить монтаж скрытой электропроводки, то требуется отделить гофрированную трубу ПВХ со всех сторон от поверхностей сгораемых конструкций сплошным слоем несгораемого материала (штукатурка, алебастр, цементный раствор, бетон и т.п.) толщиной не менее 10 мм. Далее, питающий провод подключается на вводной автоматический выключатель в щите учёта, в котором установлен счётчик.

Некоторые энергетические компании обязывают пользователей устанавливать щит учёта на фасаде дома, мотивируя это доступностью снятия показаний счётчика, но вы имеете право установить его в доме. Если вы не хотите оспаривать предложенные вам технические решения, то вам следует смонтировать герметический антивандальный щит учёта на фасаде дома.

В таком случае провод СИП требуется завести в щит учёта и подключить на аппарат защиты, а от ЩУ до ГРЩ желательно выполнить электромонтаж ввода кабелем с медными жилами типа ВВГнг. Проход кабеля через деревянные стены должен осуществляться таким же образом, как и проводом СИП.

Статьи цикла «Вся правда о электромонтажных работах в деревянном доме»:

Введение.
Электромонтаж ввода в деревянный дом проводом СИП.
Электромонтаж ввода в деревянный дом кабелем ВВГнг-LS
Электромонтаж ввода в деревянный дом кабелем ВБбШв
Электромонтаж ввода в деревянный дом кабелем ВВГнг в земле
Электромонтаж ввода в деревянный дом кабелем ВВГнг в земле. Продолжение

Электромонтаж внутренней открытой электропроводки в деревянном доме
Электромонтаж внутренней скрытой электропроводки в деревянном доме. Начало
Электромонтаж внутренней скрытой электропроводки в деревянном доме. Продолжение
Как выполнить разделение PEN-проводника в электроустановке (ВРУ, ГРЩ). Начало
Как выполнить разделение PEN-проводника в электроустановке (ВРУ, ГРЩ). Продолжение
Электромонтаж контура заземления. Начало
Электромонтаж контура заземления. Продолжение
Электромонтаж электропроводки на чердаке
Причины и последствия коротких замыканий в электропроводке

Прочая и полезная информация

Кабель для разных способов ввода электричества в дом. Как правильно провести подземный кабель для электричества

Как происходит ввод электричества в дом

При вводе электричества в частный дом, используют один из представленных раннее способов (прокладка кабеля по воздуху на тросе или в земле). При подводе электроэнергии в дом следует неукоснительно выполнять основное правило — вводный кабель не должен иметь транзитов. Щит, в котором будет представлена схема потребителей, должен находится поблизости вводного кабеля, для большей простоты монтажа.

Проводник нельзя монтировать внутрь помещения прямо через дыру в стене. Отверстие должно иметь дополнительную защиту, обычно для этого используют металлическую трубу. Диаметр трубы следует брать с запасом, а свободное пространство между кабелем и стенками трубы заделать с помощью цементного раствора.

Получение разрешения на подземный ввод

Пример проекта ввода кабеля в дом

Для начала необходимо выполнить проект. Его разработкой должен заниматься специалист. Техническая документация, планы и чертежи должны соответствовать всем правилам и нормам. Проектировщик определяет марку кабеля, производит расчет сечения токопроводящих жил.

Чтобы получить проект, необходимо выполнить ряд технических условий. Для подключения дома к общей линии электропередач потребуется соответствующее разрешение. Например, соглашение на земляные работы оформляет служба, отвечающая за объекты и коммуникации.

Затем проводится трассировка земельного участка. Если в непосредственной близости от прокладываемого кабеля есть какие-либо коммуникации, необходимо пригласить их представителя для согласования позиции траншеи и контроля проводимых работ.

Способы ввода

Существуют два варианта подключения к линии электропередач: подземный и воздушный способы. Они обладают своими достоинствами, недостатками и особенностями монтажа.

Давайте рассмотрим правильные схемы подземного и воздушного ввода электричества.

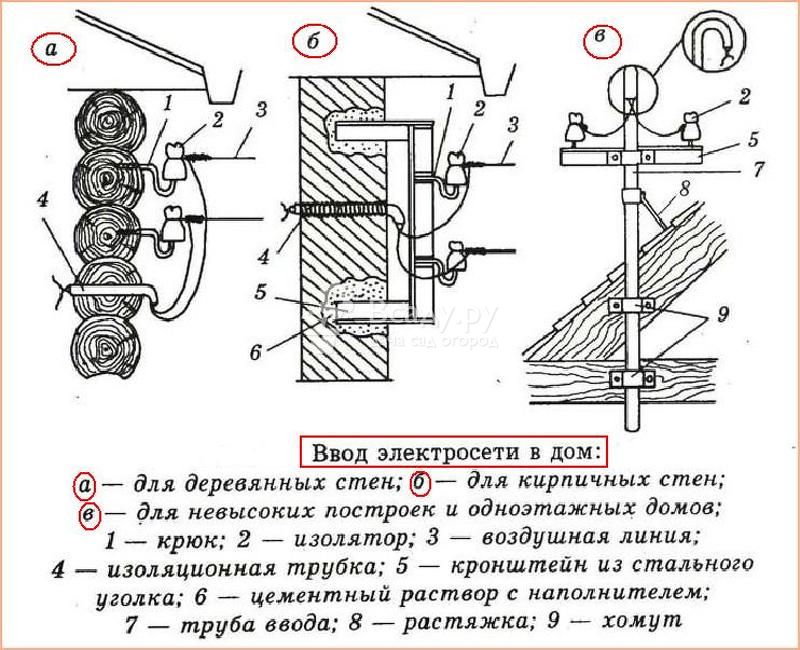

Подвод электроэнергии по воздуху

Такой способ является наиболее распространенным в индивидуальном строительстве. Он отличается малой трудоемкостью. При проведении этих работ требуется соблюдать следующий свод правил:

Подающий кабель должен крепиться к стене на высоте не 275 сантиметров от земли. Если её не хватает, то на стену ли крышу устанавливают специальную стойку из металлической трубы.

Верхняя часть трубы должна быть загнута вниз для того чтобы избежать попадания воды внутрь. Такую форму трубы называют гусак. К нему на керамические изоляторы крепятся провода, которые потом заводятся в металлическую трубу.

Подвод кабеля снаружи должен по возможности находиться как можно ближе к электрическому щиту дома. Это требуется, чтобы не проводить излишне длинную силовую линию между двумя этими точками.

На стене рядом с креплением кабеля размещается металлический распределительный щит, в нем устанавливаются автоматические выключатели. В нем может быть также размещена дополнительная защита от скачков напряжения и молнии. От внешнего щита проводится короткий силовой провод к внутреннему распределительному щиту.

Расстояние от столба до стены не должно превышать 10 метров. При необходимости устанавливают дополнительную опору на расстоянии не более 15 метров от линии электропередач.

Для подсоединения можно применять медные и алюминиевые провода. Алюминиевый провод должен быть сечением не менее 16 мм. Требуемое сечение медного провода зависит от его длины. При длине до 10 метров медный провод должен быть сечением 4 мм. При большей длине требуется провод с сечением 6 мм.

Каким кабелем делать ввод в дом, как провести электричество от столба к дому?

>Ввод электричества в дом. Рекомендации специалистов.

Как известно, современное жилище немыслимо без использования электричества. И это неудивительно. Ведь комфорт в вашем доме начинается с правильного подключения к энергосети!

Полагаю, что читатели FORUMHOUSE согласятся с утверждением, что жизнь в современном доме немыслима без использования в нём электроэнергии. Ведь помимо питания всех бытовых приборов, за счет электричества работает большая часть инженерных систем вашего жилища. Именно поэтому, вопрос ввода электричества в дом требует вдумчивого и ответственного подхода, а любая ошибка на этом этапе может впоследствии привести к дополнительным материальным затратам.

На основе опыта участников FORUMHOUSE и комментариев специалистов в нашей статье мы расскажем:

О том, что в первую очередь необходимо сделать, перед вводом электричества в дом;
О том, каким способом будет правильно делать ввод электричества в дом;
Об особенностях монтажа кабеля при вводе электричества в дом.

После того, как собственник загородного жилья получает на руки технические условия для подключения к сетям энергоснабжения, перед ним встает главный вопрос: как сделать ввод электричества в дом.

Для этого процесс подключения к электросети следует разбить на несколько последовательных этапов:

Решение административно-правовых вопросов

Обратимся за разъяснениями к директору компании Нормогранд Михаилу Громову:

– Для организации электропитания дома в первую очередь необходимо сделать проект. Если домовладелец не хочет нести затраты на проектирование, то рано или поздно он столкнется с проблемами административного характера либо, что наиболее опасно, с проблемами пожарной и электробезопасности своей электроустановки.

Чтобы подвести электричество к дому, важно помнить, что:

Любая электроустановка должна быть согласована в местном энергонадзоре, электросетях или с управляющей компанией занимающейся эксплуатацией местных электрических сетей;
Для получения разрешения на присоединение мощности необходимо делать предпроектную разработку, а потом и сам проект;
За неправильное подключение к электросетям собственник жилья может получить штрафные санкции.

Проект электроснабжения дома – это техническая документация, в которой содержится вся информация о размещении электропроводки, электрооборудования и освещения в доме, а также характеристики используемых материалов, схемы электрощитов планы разводки кабельных трасс и размещения электропотребителей, спецификация применяемых материалов и оборудования.

Технические условия (ТУ) – это документ, обязывающий собственника дома выполнить проект, согласовать его во всех указанных в ТУ инстанциях, выполнить ряд иных – необходимых, по мнению организации выдавшей ТУ, действий технического строительного административного характера. Выполнение ТУ дает право на получение Разрешения на присоединение мощности для использования нужной выделенной мощности собственником жилья. Также, этот документ включает в себя список всех технических условий электромонтажных работ и точку подключения к электросетям.

Рассчитываем, кабель какого сечения нужен для ввода в дом

Разбираемся, как завести электричество в дом, если проекта по тем или иным причинам нет.

В этом случае владельцу дома в первую очередь необходимо рассчитать предполагаемую нагрузку от работы всех электроприборов.

Михаил Громов:

– Следует до мелочей переписать мощности всех электроприборов, которые будут работать в сети, включая лампочки и предполагаемые нагрузки, которые вы будете подключать в электрические розетки. Особое внимание следует уделить специальным нагрузкам – это двигатели и насосы. Так как у них есть пусковой ток, в дальнейшем его тоже надо будет учесть.

Теперь мы имеем суммарную мощность по всему дому, включая все прогнозируемые нагрузки. После этого, нужно эту суммарную мощность умножить на коэффициент спроса, который для удобства расчёта и на тот случай если домовладелец забудет учесть какие-либо нагрузки можно приравнять к единице.

Затем нужно смотреть таблицу «Длительно допустимые токи кабелей». Используя ее, мы находим токи, которые может выдерживать кабель или провод. Нужный нам ток мы получаем простым делением суммарной мощности на напряжение сети 220В. Для сетей 380В делить нужно мощность на 380В и на квадратный корень из 3.

Теперь мы знаем ток, который пойдет по вводному кабелю.

После того, как мы узнали ток нагрузки, можно выбрать, каким кабелем сделать ввод в дом. Но прежде необходимо определиться со способом ввода электричества.

Как производится ввод электроэнергии в дом

Существует три способа подключения вашего жилища к линии электропередач:

Кабельный ввод по воздуху;
Кабельный ввод под землёй;
Ввод проводов в дом по воздуху.

Каждый из трех вышеперечисленных способов имеет свои достоинства и недостатки. Мнение директора компании «ДоМ инженерных систем» Анатолия Гурина:

– Электрический ввод по воздуху самый простой и наименее затратный способ подключения вашего дома к энергосети. Из минусов, можно отметить, что протянутый по воздуху вводной кабель в частный дом может испортить эстетику участка.

К несомненному плюсу подземного ввода кабеля в дом можно отнести повышенную защищённость кабеля от обрыва, а также его большую пожаростойкость.

Интересно мнение пользователя FORUMHOUSE Павла Орлова (ник на форуме Smart2305):

– Лучше всего проводить кабель под землёй. Но подземный кабель должен быть заключён в бронированную оболочку.

Главный недостаток этого способа заключается в том, что подземная прокладка кабеля обходится существенно дороже, чем воздушный ввод кабеля.

Выбор кабеля для ввода электричества в дом

В этой части нашего материала мы ищет ответ на вопрос «какой кабель завести в дом». Рассмотрим рекомендации от представителей Кольчугинского завода»Электрокабель»начальника информационного отдела Натальи Пфаненштиль и инженера-технолога Елены Брагиной.

Вот что в первую очередь необходимо знать застройщику, выбирая кабель для ввода электричества в дом.

Елена Брагина:

– В первую очередь нужно представлять, что такое кабель и чем он отличается от провода. Так как у каждого из этих изделий своя область применения, то не стоит экспериментировать на себе и своих близких. Если есть вероятность частого подтопления и возможность того, что кабель много времени будет проводить в воде, то в этом случае, лучше использовать специально разработанное для таких условий изделие — с изоляцией из силанольносшитого полиэтилена.

Провод – это одна или несколько токопроводящих жил, скрученных вместе, каждая из которых имеет свою изоляцию. Провода часто имеют общую защитную оболочку, которая служит для защиты от воздействия различных внешних неблагоприятных факторов. Таких как – повышенная влажность, химически активная среда, механическое повреждение и т. д. Эти провода называются защищенными (ПВС, ПуВВ).

Кабелем называется один или несколько проводников, заключенных в защитную оболочку. Обычно он состоит из одной, а чаще всего из нескольких жил, каждая из которых имеет свою изоляцию, все жилы помещены в общую оболочку. Может иметь различные дополнительные конструктивные элементы: экран, броню и тд.

Но вот какой именно кабель следует использовать, чтобы проложить линии по воздуху и под землёй, расскажет Наталья Пфаненштиль:

– При вводе в дом электричества по воздуху лучше всего использовать провод марки СИП. Так как изоляция данного провода выполнена из светостабилизированного сшитого полиэтилена, то данный тип провода отличается повышенной стойкостью к ультрафиолетовому излучению, что очень важно именно при эксплуатации на открытом воздухе.

При прокладке линии в земле необходимо использовать силовые бронированные кабели (ВБШв). Броня в конструкции кабеля выполняет защитную функцию от механических повреждений.

Но нужно учесть, что оболочка кабеля выполняется из ПВХ пластиката, который не стоек к ультрафиолетовому излучению, а значит, кабель при выходе на поверхность из-под земли необходимо дополнительно защитить.

СИП – это самонесущий изолированный провод.
Кабель для ввода в дом должен соответсвовать целому ряду характеристик.
Наталья Пфаненштиль :

– При выборе кабеля следует обратить внимание на следующие характеристики:

Нормативная база: кабель для электропроводки марки ВВГнг(А)-LS выпускается по техническим условиям, которые в обязательном порядке должны соответствовать ГОСТу. Такие данные можно найти на ярлыке к продукции, в сертификатах и т.п.;
Сертификат на продукцию. Кабели повышенной пожарной безопасности –нг, нг(А)-LS и т.п. подлежат обязательной сертификации, в том числе и в системе пожарной безопасности;
Конструкция кабеля. Силовой кабель, выполненный по стандарту, должен иметь круглую форму и заполнение;
Маркировка — на кабеле в обязательном порядке должны присутствовать следующие надписи: марка, наименование производителя или код, а также год его выпуска.
Репутация производителя.

Крепление и ввод кабеля в дом

Как правильно завести электричество в дом

Одним из основных требований при вводе кабеля в дом можно назвать следующий фактор – вводной кабель не должен иметь транзитов внутри дома. Вводной щит необходимо ставить в непосредственной близости от ввода кабеля в дом. Сам же ввод следует делать в металлической гильзе, для этого необходимо просверлить отверстие в стене, вставить в него трубу, и уже внутри трубы провести кабель. (Справа — схема подключения ввода электричества в дом через стену).

Все свободное пространство в трубе, оставшееся после прокладки кабеля, следует забить легко пробиваемым цементным раствором. Обычно с этой целью используется пакля, вымоченная в цементном растворе.

Подземный ввод электричества в дом

Михаил Громов:

– Если кабель приходит в земле, то крепить его на доме, естественно, не надо, так как он проходит в фундаменте.

Подземный ввод кабеля должен осуществляться в траншее глубиной более 0,7 м. в земле.

Если применяем кабель, а не самонесущий провод, то подвешивать его без троса запрещено!

Как правильно ввести электричество в дом

Кабель к стене дома крепится накладными скобками.

Важно помнить, что ту часть кабеля, которая выходит из-под земли и идёт по столбу или по стене дома, необходимо обязательно защитить от механических повреждений. Для этого лучше всего использовать металлическую трубу длиной до двух метров.

Если для подвеса кабеля используется трос, то для крепления троса к стене следует установить рым-болт. Важно помнить, что кабель по всей длине троса и при переходе с троса на стену, а также при вводе в дом должен иметь заметную слабину. Перед вводом в отверстие в стене кабель должен иметь прогиб ниже самого отверстия. Это делается для того чтобы дождевая вода не протекала по кабелю в дом. Сам же трос не должен быть перетянут. Так как существуют температурные колебания – причем коэффициенты этих расширений и сжатий у кабеля и троса разные. Поэтому при креплении кабеля на трос он должен иметь свободный ход по тросу.

На фото: как сделать ввод в деревянный дом.
Если ввод осуществляется при помощи кабеля, то он коммутируется непосредственно на вводной автомат или рубильник в водном щите. Если используется изолированный провод СИП или голый провод для ввода электричества в дом, то необходимо сделать коммутацию на кабель, для СИПа же необходимо использовать специальную фурнитуру. Для голого провода используются ответвительные сжимы, именуемые в народе «орешки».

Пользователи FORUMHOUSE могут больше узнать о том, как правильно ввести электричество в дом, почитать тему нашего форумчанина о том, как завести электрику в дом, который только что построен. Также на нашем сайте обсуждается ввод электричества в дачный дом и посмотреть видео с советами специалиста о том, как можно решить проблему подведения электричества к загородному дому.

Инструкция ввода электричества в дом: советы специалистов по безопасному подводу электросети своими руками (видео урок + 150 фото)

Электрическая проводка является важным элементом при возведении дома. Если провести проводку не верно, не соблюдая правила техники безопасности и меры предосторожности, то это может привести к возгоранию и потере жилья, а также к гибели людей. Поэтому, следует особо тщательно подойти к изучению этого вопроса, ознакомится с правилами устройства электрических сетей и техническими условиями.

Профессионалы утверждают, что не существует единственного правильного способа ввода электричества в деревянный дом, но есть несколько моментов, которые необходимо учитывать при работе с проводкой.

Краткое содержимое статьи:

Способы подключения к электрической сети
Как выбрать кабель?
Крепление кабеля
Проведение электросети в помещение
Фото инструкция ввода электричества в дом

Способы подключения к электрической сети

Для того, чтобы ответить на вопрос: как правильно ввести электричество в дом? Необходимо разобраться в тонкостях данной работы.

Для монтажа электропроводки применяют следующий способы:

Воздушная линия.
Подземная линия.

Первый вариант является более распространенным и связано это с устройством электрических сетей. Такой метод требует минимум затрат и позволяет производить визуальный контроль состояния кабеля.

Доступ к элементам, находящимся под напряжением невозможен без специального оборудования благодаря расположению на высоте. Кроме этого, установить опору, в случае необходимости, гораздо проще и выгоднее, нежели делать подземную линию электросети.

Второй вариант применяется очень редко и обусловлен он невозможностью установки воздушной линии. Подземная линия используется при неблагоприятном климате: ветрах, снегопадах, обледенении проводов.

Как выбрать кабель?

В настоящее время, надежным помощником при проведении проводки является самонесущий изолированный провод, который по сравнению с устаревшими алюминиевыми проводами обладает большими преимуществами.

Многожильные провода, которые использовались ранее, не были изолированы ввиду отсутствия материала, выдерживающего большие нагрузки длительное время. Этот фактор нередко становился причиной короткого замыкания проводки и отключения электричества.

Современные провода являются полной противоположностью. Они имеют надежную полиэтиленовую изоляцию, которая исключает возникновение множества проблем. Для поведения электросети в дом используют СИП 4 или 5.

Крепление кабеля

Чтобы осуществить ввод электричества от столба своими руками необходимо выбрать способ крепления кабеля к стене строения. Сделать это будет просто при помощи обычной арматуры. Далее кабель монтируется к наружной части стены способом, соответствующим материалу, из которого возведено здание и желаемому эстетическому результату.

Самый лучший и надежный вариант – провести провод через гофр или пластмассовый кабель-канал. На это уйдет не мало времени и сил, но результатом вы останетесь довольны.

Проведение электросети в помещение

Существует несколько способов ввода кабеля:

Внутри помещения. Такой способ требует разрыва сети перед подключением его к ВВГнг, кроме того, электрики считают такой способ не очень надежным.

Соединение самонесущег

Электрическая проводка в каркасном доме своими руками

Автор magistr На чтение 7 мин. Просмотров 195 Опубликовано 28.05.2020 Обновлено 05.08.2020

Современный частный дом напичкан электрооборудованием и его бесперебойная работа, а также безопасность, зависит от правильного монтажа проводки. Лучше всего масштабную работу «с нуля» доверить специалисту-электрику, но, при небольших работах, учитывая, что процесс несложный, обладатель базовых знаний может сделать монтаж проводки в каркасном (или ином) доме своими руками. Как сделать надежную электрическую сеть – рассказано в этой статье.

Последовательность работ

Разводку в новом доме делают строго до начала отделочных работ. Монтаж начинают, когда сделана кровля, стены, смонтирована и выведена коробка.

Порядок действий:

Определить, какой тип ввода (трехфазный на 380 В или однофазный на 220 В).
Рассчитать мощность электрооборудования (какие приборы будут стоять), разработать схему, подать документы и получить проект. Не всегда по техусловиям выделяют столько кВт, сколько нужно, обычно это – до 5 кВт.
Закупка оборудования (комплектующие, автоматы, счетчики, провода и пр.).
Монтируется наружная проводка в каркасном доме (от столба к вводу –рогулькам). Самостоятельно это сделать нельзя, выполняется электриками, имеющими спецдопуск. Владелец только устанавливает в нужном месте автомат ввода, счетчик и решает, провод будет идти по воздуху или под землей.
Монтаж щитка, ввод электрокабеля в дом.
Разводка проводов, монтаж выключателей, розеток.

На этом работы не заканчиваются. Нужно сделать контур заземления, подключить его и протестировать всю электросистему. По результатам выдается акт. В заключении подключается электричество.

Общий план действий всегда изобилует массой нюансов, но начинать рекомендуется с получения техусловий подключения дома к электросети. При этом подготовка документов занимает не менее 4-6 мес., а реализовать план нужно за 2 года.

Планирование и проектирование

Далее начинается творческий период, планирование дизайна помещения тесно связанного с планом электрификации дома. Иначе – где, в каком месте будут нужны розетки, выключатели, стоять техника. Это – внутренняя проводка в каркасном доме, ее схему нужно тщательно продумать, чтобы в последствие не потребовалось менять расположение электроприборов.

На плане выделяют точки, где монтируются люстры, торшеры, лампы, места, где потребуются розетки, а где – выключатели. Нельзя забывать про ноутбуки, телевизоры и пр.

Зонирование нужно, чтобы поставить капитально крупногабаритную мебель, сделать встроенные шкафы и не «напихать» туда розеток. Также прикидывают, какие выключатели-розетки будут использоваться постоянно одним электроприбором (к примеру: подключена микроволновка), а какие – периодически, для подзарядки телефона или включения света в подвале.

Набор инструментов

Монтаж электропроводки требует специального инструмента. Если пару проводков еще можно зачистить ножичком, то при масштабных работах нужно приобрести:

Болгарку (угловая шлифовальная машина).
Перфоратор (им делают сквозные отверстия, монтажные пазы).
Штроборез (формирует канавки в кирпичных, бетонных и блочных стенах).
Съемник изоляции (чтобы зачищать концы проводов, кабелей).
Клещи (обжимают провода).
Нож для проводов.
Пассатижи, молоток, бокорезы, отвертки.

В качестве вспомогательных и защитных средств необходимы: хорошая стремянка, чтобы без проблем монтировать электроприборы на потолке или прокладывать кабель, респиратор, рукавицы.

Какие условия соблюдаются обязательно

Основы правил работы с электрооборудованием прописаны в ПУЭ (Правила устройств

как правильно сделать однофазный ввод в частный дом проводом СИП

Если вы оказались тут, значит у Вас есть задача: сделать ввод электричества в свой частный дом. И конечно в голове множество вопросов: какой кабель выбрать? Какой вводной автомат установить? Какой счетчик выбрать? И в конце, как это все объединить в одну правильно работающую систему. Хотим поделится своим опытом, как мы осуществляли воздушный ввод в свой дачный дом.

Ну а теперь давайте рассмотрим все наши шаги и размышления по порядку. Что у нас имелось: на улице бетонный столб с магистральными проводами, от него на скрутках были подключены алюминиевые провода, далее у гусака на крыше соединялись с выводным проводом.

Необходимо было заменит все это старье на что-то современное и самый оптимальный вариант это сделать при помощи проводов СИП 2х16.

Ввод в дом проводом СИП

Возможно кому-то не известна аббревиатура СИП расшифровывается, как — самонесущий изолированный провод. Его придумали на замену обычным алюминиевым проводам, которые иногда тырят сборщики металлолома. По сути это обычный витой алюминиевый провод, но теперь он в находится в изоляции, которую необходимо удалять и поэтому СИП кабеля стали не интересны сборщикам металла.

Для осуществления ввода в дом проводом СИП мы приобрели в магазине следующие элементы арматуры для СИП и остальные элементы коммутации:

Провод СИП 2х16 длинной — 12 метров;
Анкерный зажим для СИП кабеля 4х16 — 2 штуки;
Зажимы прокалывающие ответвительные — 2 штуки;
Оцинкованный уголок с отверстиями — 1 штука;
Герметичная коробка с DIN рейкой — 1 штука;
ПВХ гофра с креплениями — 20 метров;
Двужильный медный кабель АВВГ 2х10 — 15 метров.
Автоматический выключатель EKF ВА47-73 — 2 штуки.

С нашей стороны: на фронтоне дома был установлен уголок при помощи болтового соединения, к которому был закреплен анкерный клиновой зажим для СИП.

Монтаж СИП на фронтоне дома

Анкерный зажим СИП

Так как кабель СИП имеет полиэтиленовую изоляцию, согласно ПУЭ, его нельзя заводить в дом!

7.4.36. В пожароопасных зонах любого класса кабели и провода должны иметь покров и оболочку из материалов, не распространяющих горение. Применение кабелей с горючей полиэтиленовой изоляцией не допускается.

Исходя из вышесказанного, чтобы осуществить дальнейшее подключение электричества в дом был использован алюминиевый кабель АВГ сечением 10 мм2, который был предварительно затянут в гофру ПВХ.

Для соединения провода СИП и кабеля АВВГ можно было использовать соединители типа орех. Но так как кабель будет проходить через дом, для его защиты был установлен автоматический выключатель который и осуществил соединение между этими проводниками.

Автомат на ввод в дом

Со стороны дачного кооператива: электрик забрался на столб, закрепил на металлическом хомуте ещё один анкерный зажим. Затем в этом зажиме, при помощи клина, он закрепил провод СИП. А при помощи ответвительных зажимов с прокалыванием изоляции СИП подключил наш провод к магистральной линии

Монтаж СИП на столбе

Зажим прокалывающий ответвительный для СИП

Выбор и расчет вводного автомата

Для защиты вводного кабеля нам необходимо выбрать автомат на ввод в дом, который выбирается по номинальному току протекающему по нему при включении потребителей.
Для того чтобы определить номинальный ток вводного автомата, необходимо подсчитать суммарную мощность всех потребителей в доме.
Мы составили такую таблицу, где указано название и мощность потребителя

Электроприбор	Мощность, Вт
LCD телевизор	200
Холодильник	600
Бойлер	2000
Утюг	1500
Электрочайник	1800
Микроволновая печь	1000
Компьютер	500
Освещение	800
Насос скважинный	1000
Кондиционер	400
Всего	9800

Но так как потребители не могут включаться все одновременно, то для расчетов применяется коэффициент спроса, который равен 0,7 при количеств приемников в помещении от 5 до 200.

По формуле определяем расчетную суммарную активную мощность потребителей:

Расчет активной мощности всех потребителей

Далее необходимо рассчитать полную суммарную мощность потребителей в доме по следующей формуле:

Расчет полной мощности всех потребителей

где cos фи — это коэффициент мощности, для жилых помещений лежит в пределах 0,96 — 0,98.

Теперь определим расчетный ток для однофазной сети по следующей формуле

Расчет номинального тока

где Uном — номинальное напряжение однофазной сети равное 220 В

Теперь исходя из расчетного тока выбираем номинал вводного автомата. Для внутреннего электроснабжения квартир и домов применяются модульные автоматические выключатели стандартных номиналов:

6, 10, 16, 25, 32, 40, 50, 63 А

Номинальный ток автомата должен быть равным или ближайшим большим из стандартного ряда.

В нашем случае для вводного автомата нам подойдет автомат с номинальным током в 32 А

Выбор и расчет вводного кабеля

Выше упоминался алюминиевый кабель АВВГ 2х10 мм2, возможно Вы задавались вопросом откуда взялась цифра? Все очень просто, перед покупкой мы сделали предварительный расчет этого проводника.

Расчет сечение кабеля для ввода в дом осуществляется по максимальному допустимому току, при котором нагрев проводника не вызовет повреждение изоляции вводного кабеля.

Т.е. наш кабель должен длительное время выдерживать ток, при котором сработает тепловой расцепитель автомата.

Ток срабатывания теплового расцепителя принимается большим на 15-20% чем номинальный ток автомата и рассчитывается по формуле:

Расчет тока теплового расцепителя

Теперь из ПУЭ, в таблицах 1.3.4 для медных проводников и 1.3.5 для алюминиевых проводников, мы выбираем необходимое сечение кабеля проложенного в одной трубе из столбца «одного двухжильного«, равное или ближайшее большее.

Таблица 1.3.4. Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами

Сечение токопроводящеи жилы, мм²	Ток, А, для проводов, проложенных
	открыто	в одной трубе
	открыто	двух одножильных	трех одножильных	четырех одножильных	одного двухжильного	одного трех- жильного
0,5	11	—	—	—	—	—
0.75	15	—	—	—	—	—

Все, что вам нужно знать об электропроводке в доме

Электропроводка в доме — это процесс подключения различных аксессуаров для распределения электроэнергии от поставщика к различным приборам и оборудованию дома, таким как телевизор, лампы, кондиционеры, и т. д.

Давайте посмотрим на различные типы электропроводки, которые используются в жилых домах.

5 различных типов электрических систем электропроводки в доме

Проводка с зажимом
Эта электропроводка состоит из проводов с ПВХ изоляцией или обычных VIR, которые скручены и скомпонованы.Их держат на стенах и потолке с помощью фарфоровых планок с пазами, дерева или пластика. Это временная электропроводка, поэтому она не подходит для использования в жилых помещениях. Более того, в наши дни система электропроводки с планками используется редко.
Электропроводка в обсадных трубах и заглушках
Раньше она была довольно популярна, но в наши дни считается устаревшей из-за популярности кабелепроводов и системы проводки в оболочке. В этой электропроводке использовались кабели из ПВХ, VIR или любые другие одобренные изолированные кабели.Кабели проходили через деревянные кожухи, в которых кожух был изготовлен из деревянной полосы с параллельными продольными канавками, прорезанными для размещения кабелей.
Электропроводка из планки
Это когда одиночный электрический провод или группа проводов прокладываются поверх деревянной рейки. Провода прикреплены к обрешетке с помощью латунного зажима и расположены с интервалом 10 см для горизонтальных участков и 15 см для вертикальных участков.
Проводка в свинцовой оболочке
В проводке в свинцовой оболочке используются проводники, изолированные с помощью VIR и покрытые внешней оболочкой из свинцово-алюминиевого сплава, который содержит около 95% свинца.Металлическая оболочка защищает кабели от механических повреждений, влаги и атмосферной коррозии.
Кабельная проводка
Существует два типа кабельной проводки в зависимости от установки трубы:
- Поверхностная кабельная проводка Когда GI или ПВХ трубы устанавливаются на стены или крышу, это называется поверхностной кабельной разводкой. Трубы прикрепляются к стенам с помощью планки с двумя отверстиями и зажима основания на равном расстоянии. Внутри коробов прокладываются электрические провода.
- Скрытая проводка из кабелепровода Когда кабелепроводы скрыты внутри пазов стены или точеной кирпичной стены, это называется скрытой проводкой из кабелепровода. Внутри коробов прокладываются электрические провода. Это популярно, потому что оно прочнее и эстетичнее.

Вот некоторые преимущества и недостатки системы скрытой проводки

Преимущества

Это безопасная система проводки
Защита от химического воздействия, влажности и других внешних факторов
Отсутствие риска ударов
Это эстетически привлекательно
Нет риска износа, пожара или повреждения изоляции кабеля
Достаточно надежно
Ремонт легко выполняется, поскольку вы можете легко заменить старые провода

Недостатки

Дорого по сравнению с прокладкой кабелепровода на поверхности
Сложно изменить расположение переключателей или приборов
Установка сложна
Трудно найти дефекты проводки
Добавление дополнительных кабелепровода в будущем — утомительная задача

Когда проводка не выполняется должным образом или не поддерживается должным образом, я t может привести к опасным ситуациям, например к возгоранию электрического тока.Поэтому очень важно проявлять большую осторожность при прокладке электрических проводов и кабелей. Если вам интересно, какую электропроводку установить в вашем доме, позвоните нам в D&F Liquidators, Inc., поскольку у нас есть широкий выбор электропроводки по конкурентоспособным ценам, и наша опытная команда проведет вас через процесс выбора.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния.Он хранит обширный инвентарь электрических разъемов, фитингов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д. Он закупает свои электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Поделитесь этой историей, выберите платформу!

Вот 9 самых важных электрических изобретений за все время

Открытие и использование электричества были одними из самых важных достижений в истории человечества. Электрификация и взрыв электроприборов до неузнаваемости изменили жизнь во многих странах.

СВЯЗАННЫЕ С: 7 ИСКРОМЕРНЫХ ЧУДОВ ЭЛЕКТРОТЕХНИКИ, КОТОРЫЕ СДЕЛАЛИ НАШУ ТЕКУЮ ЖИЗНЬ ВОЗМОЖНОЙ

Какие последние изобретения в электронике?

По данным таких сайтов, как Astrodyne TDI, вот некоторые из последних инноваций в области электротехники:

Высокоэффективные фотоэлектрические элементы
Экологичный преобразователь электроэнергии
Виртуальная реальность
Технология отслеживания взгляда
Wireless Wearable Tech

Кто изобрел электричество и в каком году?

Электричество, будучи естественным явлением, было открыто, а не изобретено в результате работы многих великих умов на протяжении всей истории.Ранние работы над электрическими рыбками проводились в Древней Греции и Риме такими философами, как Плиний Старший.

Но только в 1600-х и 1700-х годах это было изучено научно. Первым, кто придумал термин «электричество», был британский ученый Уильям Гилберт, который изучал влияние электричества и магнетизма на янтарь.

Фактически, само слово «электричество» происходит от нового латинского слова Гилберта electricus , означающего «из янтаря» или «как янтарь».Но некоторые из наиболее важных работ были выполнены Бенджамином Франклином в 18 веке.

Дальнейшая работа Вольта, Фарадея, Ома и многих других великих ученых способствовала нашему пониманию этого явления и позволила нам обуздать и использовать его сегодня.

Кто открыл постоянный ток?

Постоянный ток, или сокращенно DC, был впервые искусственно произведен Алессандро Вольта в начале 1800-х годов. Но потребуются дальнейшие исследования таких авторов, как Андре-Мари Ампер и Ипполит Пикси, чтобы постулировать, что электрический ток движется в одном направлении между полюсами.

Позже он будет использоваться и генерироваться на электростанциях в конце 1870-х годов при значительном вкладе и разработках Томаса Эдисона.

Кто вообще изобрел лампочку?

Основной принцип, лежащий в основе лампы накаливания, можно проследить до работы сэра Хамфри Дэви более двухсот лет назад. Он обнаружил, что, пропуская электрический ток через тонкий провод, он нагревается и испускает свет.

Но он отметил, что для практического применения необходимо найти дешевые материалы, которые могут служить долго. Уоррен де Ла Рю разработал одну из первых практичных лампочек в 1830-х годах, но его выбор платины для нити накала не был коммерчески выгоден.

Позже, в 1878 году, другому британскому химику Джозефу Суону удалось создать и публично продемонстрировать электрическую лампочку на основе углеродных нитей. Но его нити относительно быстро сгорели и, следовательно, не были коммерчески выгодными.

Углеродные лампы накаливания Swan. Источник: Ulfbastel / Wikimedia Commons

Но в 1879 году Томас Эдисон методом проб и ошибок нашел комбинацию тонкой углеродной нити накала с лучшими пылесосами, которые оказались правильными. Это сделало его первым человеком, решившим как научные, так и коммерческие проблемы конструкции лампочек.

Какие самые важные изобретения в области электротехники?

Вот 9 самых важных и интересных изобретений в области электротехники всех времен.Этот список явно не составлен в определенном порядке и далеко не исчерпывающий.

1. Скромная лампочка была революционной.

Источник: Джо Голдберг / Flickr

Изобретение лампочки было одним из самых значительных достижений в истории человечества. Практически в мгновение ока он позволил обществам во всем мире увеличить продолжительность рабочего дня и практически «прогнать ночь».

До своего развития искусственный свет обеспечивался за счет сжигания различных веществ, включая свечи, газовые фонари и масляные лампы.Они были очень неэффективными и требовали более высокого уровня обслуживания по сравнению с лампочками.

Его разработка также помогла начать эру электроники и сделала улицы во всем мире более безопасными в ночное время.

2. Интернет навсегда изменил мир

Источник: History Computer

Интернет, без сомнения, одно из самых важных изобретений в области электротехники всех времен. Он изменил мир и то, как мы живем, до неузнаваемости до своего развития.

То, как мы работаем, получаем доступ к информации, совершаем покупки и общаемся, полностью изменилось благодаря сети. Но это не «новое» изобретение, как таковое .

Истоки Интернета восходят к 1960-м годам. В последующие десятилетия были достигнуты медленные, но важные успехи, кульминацией которых стала новаторская работа Тима Бернерса-Ли в конце 1980-х годов.

Сегодня он стал практически всеобъемлющим, создавая новые отрасли и позволяя людям подключаться и работать в любой точке мира с подключением к Интернету.Это могло быть самым важным изобретением в распространении данных со времен печатного станка Гутенберга.

3. Переменный ток изменил все

Переменный ток, или переменный ток, был еще одним из самых важных изобретений в области электричества всех времен. Открытый Никола Тесла, AC оказался революционным в том, как мы генерируем и используем электричество.

Переменный ток оказался безопаснее и эффективнее (на больших расстояниях), чем постоянный ток.Переменный ток позволил осуществить массовую электрификацию многих стран по всему миру и может рассматриваться как важнейшая предпосылка для других изобретений, упомянутых в этом списке.

Это также позволило сделать такие вещи, как электродвигатели и трансформаторы, реальностью. Сегодня AC используется миллионами людей во всем мире ежедневно.

4. MP3-плееры изменили то, как мы все слушаем музыку

MPMan. Источник: Michele M. F./Wikimedia Commons

MP3-плееры навсегда изменили способ, которым миллионы людей будут слушать музыку и другие аудиофайлы.Их развитие практически в одночасье означало конец старым формам СМИ, таким как кассеты и компакт-диски.

Следуя своему развитию до конца 1970-х годов, MP3-плееры стали коммерчески жизнеспособными в конце 1990-х. Один из первых прототипов технологии MP3 был разработан южнокорейской компанией Saehan Information Systems.

Их 1997 «MPMan» был флэш-плеером, вмещавшим от шести до 12 песен. Другие компании вскоре осознали свой потенциал, когда Apple выпустила свой революционный iPod в 2001 году.

5. Транзисторы жизненно важны для современной жизни

Транзисторы — еще одно из самых важных изобретений в области электротехники всех времен. Некоторые утверждают, что они могут быть одним из самых важных открытий в инженерии в целом.

Транзисторы — это в основном электронные переключатели, которые позволяют включать и выключать ток по запросу. Сегодня они являются важнейшим компонентом многих современных электронных устройств.

«Транзисторы изменили лицо технологий по всей планете — без них у нас не было бы компьютеров, смартфонов и только очень простых средств связи (и это лишь некоторые из них).У нас точно не было бы никаких систем распределения энергии! »- Rubberbox.com.

6. Системы глобального позиционирования были революционными

Начиная с 1960-х годов как сверхсекретный военный проект, GPS изменил систему

К 1995 году система стала полностью работоспособной благодаря в первую очередь трем людям, стоящим за проектом: Роджеру Л. Истону, Ивану А. Геттингу и Брэдфорду Паркинсону.

Сегодня GPS является общей чертой современные автомобильные приборные панели и смартфоны.Настолько, что многие люди по всему миру давно отказались от своих надежных бумажных карт прошлых лет.

7. Цифровые фотоаппараты — еще одно важное изобретение

Источник:

ИКЕА США — Мебель и предметы интерьера

Перейти к основному содержанию ИКЕА

Товары
Номера
Сделки

ИКЕА Поиск

Товары
Номера
Сделки
Новое в ИКЕА
Идеи и вдохновение
Сезонный
Серии

Мой профайл
Мои заказы
Найдите свой магазин ИКЕА
