Заземление кабеля . Электропара

Чтобы обеспечить надежную защиту оборудования, техники и здоровья человека, при проектировании электрических цепей кабели и провода подлежат естественному или искусственному заземлению. Естественный вид заземления можно встретить в различных металлических конструкциях, расположенных в земле постоянно.

В бытовых условиях (квартира, дом, дача) заземление устанавливается принудительно, для этого существующая электропроводка соединяется с землей проводниками, в качестве которых может выступать одножильный или многожильный медный провод. При этом сечении заземляющих проводников рассчитывается, исходя из суммарной мощности всех электроприборов, но не менее, чем сечение проводящего кабеля.

Кабель заземления не требуется лишь в тех случаях, когда присутствует естественное заземление, либо для корпусов электроприемников с двойной изоляцией или включаемых через трансформатор. Требования по заземлению изложены в ПУЭ 1.7.

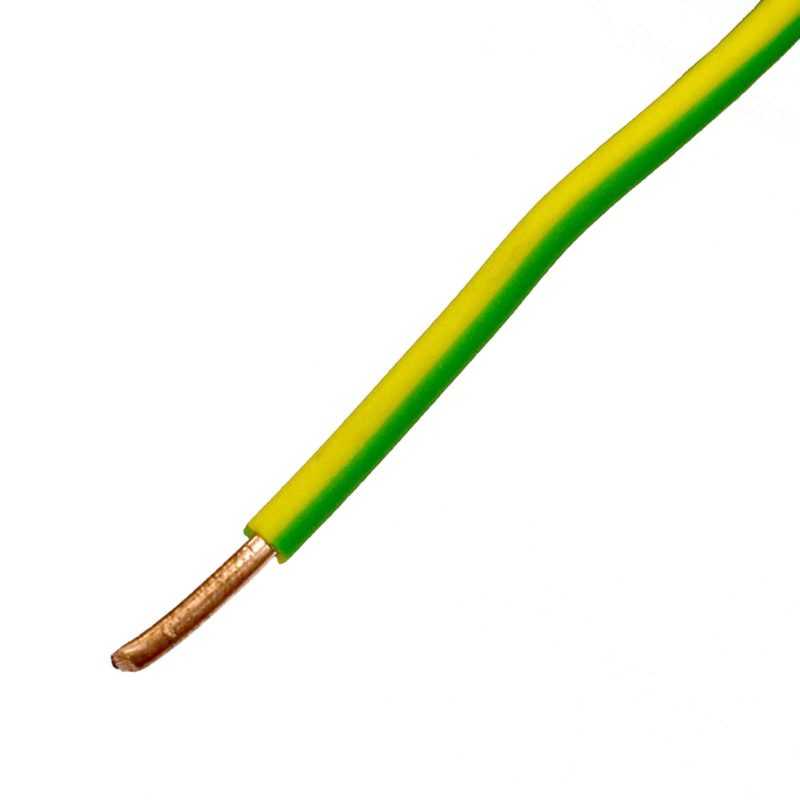

Самое распространенное заблуждение – заземляющий провод должен быть желто-зеленого цвета.

Это так, но только если дело касается многожильных силовых кабелей. Поскольку для заземления могут использоваться и прочие виды кабеля, провода могут быть разного цвета, в зависимости от марки. Жила может быть однопроволочной или многопроволочной – главное, чтобы провод подходил в качестве заземлителя.

Силовой кабель NYM для заземления

Кабель NYM вполне можно использовать для заземления. Отсутствие в аббревиатуре буквы «A» говорит о медном материале проводников. «N» — по немецкой классификации кабель является стандартным, «Y» — изоляция сделана из ПВХ, «M» — кабель с наружной защитной оболочкой. В маркировке также может присутствовать буква «O», это означает отсутствие желто-зеленого нулевого провода. Например, кабель NYM 3×4 означает стандартный трехжильный силовой кабель с желто-зеленым нулевым проводом, в оболочке, с изоляцией ПВХ, площадью сечения проводников 4 мм2.

Кабель NYM используется для стационарной прокладки осветительных и силовых цепей номинальным напряжением до 660 В и частотой 50 Гц.

Изготавливается по немецкому стандарту и характеризуется высочайшей надежностью. Круглая форма кабеля обеспечивается резиновым наполнителем, заполняющим пространство между токопроводящими жилами, что значительно упрощает разделку кабеля и его ввод в электротехнические устройства. Преимущества:

  • Широкий диапазон рабочих температур (от −50 °C до +50 °C)
  • Не поддерживает горение (только при одиночной прокладке)
  • Укладывается без подогрева при температуре от  −5 °C
  • Медная жила
  • Служит до 30 лет
  • Диаметр жил: однопроволочные 1,5-10 мм и многопроволочные от 16-35 мм

Провод ВВГ

Электрический провод ВВГ представляет собой гибкий кабель с виниловой изоляцией и виниловой оболочкой, без брони. Если перед первой буквой нет других символов, значит, кабель имеет медные жилы.

Кабель ВВГ используется для прокладки силовых и осветительных сетей внутри и снаружи помещения, с переменным напряжением 220В/380В или 660В/1000В при номинальной частоте 50 Гц. Преимущества:

  • Не распространяет горение при одиночной прокладке
  • Может быть однопроволочным и многопроволочным
  • Выдерживает сильные нагрузки без обрыва кабеля
  • Удобная цветовая маркировка (фаза белый, красный или коричневый, нуль синий, земля желто-зеленая)

Для заземления провода можно также использовать провода ПВ-3/6,  а также недорогие модели плоского трехжильного кабеля.

Заземление кабелей и кабельных конструкций

Електроенергетика мережi, обладнання

Деталі
Категорія: Кабели
  • кабель
  • заземлення
  • інструкція

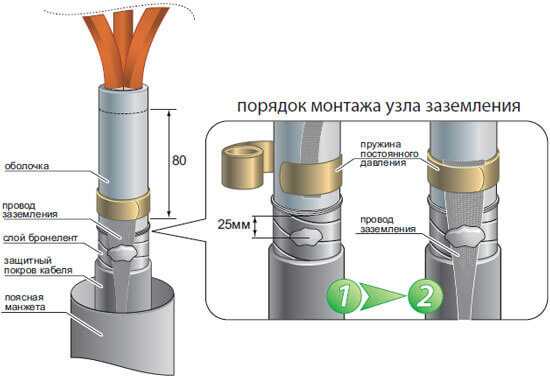

Заземление кабельных оболочек и брони кабеля, металлических корпусов муфт и конструкций, на которых расположены кабели и муфты, производят для безопасности обслуживающего персонала, а также для предохранения свинцовой или алюминиевой оболочки от выплавления в ряде точек при пробое изоляции кабеля на землю.
В кабельных линиях к частям, подлежащим заземлению, относятся металлические оболочки и броня силовых и контрольных кабелей, металлические кабельные соединительные и концевые муфты, металлические кабельные конструкции, лотки, короба, тросы, на которых укреплены кабели, стальные трубы, в которых проложены кабели (в помещениях).
Броня и металлические оболочки кабелей должны иметь надежные соединения по всей длине кабельной линии между собой и с металлическими корпусами соединительных и концевых муфт.
Соединение брони и оболочки с соединительными и концевыми муфтами выполняют с помощью гибких многопроволочных медных проводников. На концах кабельных линий медные проводники присоединяют к магистрали заземления.

Сечение заземляющих многопроволочных медных проводников для силовых кабелей при отсутствии других указаний в проекте должно быть не менее:


Сечение жил кабелей, мм

Сечение проводника заземления, мм

до 10

6

16, 25,35

10

50, 70,95,120

16

150,185,240

25

Выполнение непрерывности заземления кабеля в местах соединения строительных длин кабеля с помощью свинцовых соединительных муфт осуществляется последовательным соединением проводника заземления с помощью пайки к броне и оболочке конца одного кабеля, затем к свинцовой муфте (в центре ее), а затем к оболочке и броне другого конца кабеля.


В тех случаях, когда свинцовая муфта защищена герметичным кожухом, провод заземления должен быть присоединен к броне таким образом, чтобы остались свободные концы для присоединения к болтам заземления кожуха.
Выполнение непрерывности заземления в местах соединения кабелей с помощью эпоксидных соединительных муфт выполняют с помощью соединения проводника заземления,  состоящего из двух отрезков, которые припаивают к оболочкам и бронелентам обоих концов кабелей с помощью пайки. Соединение отрезков проводника заземления между собой осуществляют в соединительной медной гильзе с помощью опрессовки. Провод заземления должен быть в поливинилхлоридной изоляции или с надетой на него поливинилхлоридной трубкой либо неизолированным с подмоткой из хлопчатобумажной ленты, промазанной эпоксидным компаундом.

Заземление свинцовой соединительной муфты: а — муфта предназначена для укладки в негерметичный кожух типа КзЧ; б — муфта предназначена для укладки в герметичный кожух типа КзЧГ 1 — муфта свинцовая марки СС; 2 — место припайки муфты к оболочке кабеля; 3 — оболочка кабеля;
4 — броня из плоских стальных лент; 5 — бандажи из оцинкованной проволоки; 6 — место припайки проводника заземления; 7 — медный многопроволочный проводник заземления; 8 — конец проводника заземления для присоединения под болт; 9 — отпрессованный наконечник
Для концевых муфт и концевых заделок длину провода заземления выбирают такой, чтобы обеспечить его присоединение к оболочке и броне кабеля и к заземляющему болту металлического корпуса муфты.

Свободный конец провода заземления, оконцованный наконечником путем сварки, пайки или опрессовки, присоединяют к заземляющему болту опорной конструкции муфты или заделки.
Провод для заземления присоединяют к свинцовой или алюминиевой оболочке кабеля при помощи бандажа из оцинкованной стальной проволоки диаметром 1… 1,5 мм с последующей припайкой припоем ПОССу 30-0,5. Предварительно место припайки к оболочке должно быть тщательно очищено и облужено: свинцовая оболочка — припоем марки ПОССу 30-0,5, а алюминиевая — припоем марки А.

Соединение проводником заземления концов кабеля в эпоксидной соединительной муфте: 1 — корпус муфты; 2 — металлическая оболочка кабеля; 3 — броня из плоских лент; 4 — джутовый покров; 5 — бандажи из оцинкованных проволок; б — место припайки проводника заземления; 7— герметизирующая подмотка; 8 — проводник заземления в поливинилхлоридной оболочке; 9 — опрессованная медная гильза; 10 — изолирующая подмотка проводника заземления и гильзы

Присоединение провода к броне производят для ленточной брони к обеим бронелентам, а для проволочной брони — по окружности ко всем проволокам. Места присоединения должны быть предварительно очищены до блеска и облужены припоем ПОССу 30-0,5, после этого провод для заземления крепят бандажом из оцинкованной стальной проволоки диаметром 1… 1,5 мм и припаивают тем же припоем. Лужение и пайка производятся с применением паяльного жира.
Заземление металлических оболочек одножильных кабелей в сетях переменного тока выполняют в соответствии с указаниями, приведенными в проекте.
Заземление стальных лотков и коробов должно производиться не менее чем в двух местах, как правило, на обоих концах линий. Кроме того, каждое ответвление дополнительно заземляется в конце его.
В тех случаях, когда лотки или короба используют в качестве заземляющих проводников, должна быть обеспечена непрерывность электрической цепи.

Все металлические части, применяемые при прокладке кабелей на тросах, включая и несущий трос, должны быть заземлены. Несущий трос необходимо заземлять в двух местах — с противоположных концов — путем разъемного соединения его гибкими перемычками с заземляющими проводниками или с помощью сварки.
Анкерные, промежуточные опорные и подвесные кабельные конструкции заземляют через трос путем плотного и надежного контакта между ними. Места крепления троса и конструкций должны быть зачищены до металлического блеска и смазаны составом ЦИАТИМ.
Стальные трубы, используемые для заземления, должны иметь надежные соединения. При открытой прокладке могут применяться хорошо затянутые муфты на сурике с контргайкой на стороне длинного участка резьбы (сгон) или иные конструкции, дающие надежный контакт. При скрытой прокладке должны применяться только муфты на сурике, причем они должны быть дополнительно приварены с каждой стороны в одной-двух точках.
При тонкостенных трубках нельзя рекомендовать приварку муфт или других соединителей непосредственно на монтаже из-за возможного прожога тонкой стенки трубы. Поэтому при прокладке этих труб целесообразно предварительно в монтажных мастерских у концов отдельных труб приваривать стальные флажки, а затем на месте монтажа приваривать между флажками перемычки или сваривать флажки между собой.
Короткие отрезки труб, предназначенные для механической защиты кабельных линий и проходящие через стены или перекрытия, допускается не заземлять, если все проложенные в них кабели имеют металлическую оболочку или если помещения, в которые входят концы труб, относятся к категории без повышенной опасности.


Заземление троса приваркой свободного конца петли (а) и гибкой стальной перемычкой (б): 1— концевая петля на тросе; 2 — трос со снятой изоляцией; 3 — свободный конец петли троса; 4 — флажковый наконечник; 5 — шина заземления; 6 — ответвительный сжим; 7 — гибкая стальная перемычка.

Заземление концевых заделок КВБ: а — без трансформатора тока; б — с трансформатором тока 1 — металлический корпус заделки; 2 — оболочка; 3 — место пайки проводника заземления к оболочке; 4 — бандаж; 5 — место пайки проводника заземления к броне; 6 — скоба; 7 — броня; 8 — место присоединения проводника заземления к скобе; 9 — проводник заземления; 10 — место присоединения проводника заземления к корпусу заделки; 11 — трансформатор тока; 12 — наконечник
