Электромонтажную схему на водонагреватель термекс: Электрическая схема водонагревателя

Содержание

Электрическая схема водонагревателя


Электрическая схема водонагревателя | Электрика в квартире, ремонт бытовых электроприборов

Вам также может понравиться

Совершенно очевидно, что кофемашины превратились в

Кофе — это напиток, завоевавший сердца десятков

Такая бытовая техника как телевизоры, уже на протяжении

Современный рынок бытовых электроприборов представлен

Перебои с подачей горячей воды в наши квартиры и частные

Накопительные электрические водонагреватели принято

Мы с вами живём в то время, когда отключение электричества

elektrikdom.com

Схема подключения бойлера

Приветствую вас, уважаемые читатели сайта http://elektrik-sam.info.

В этой статье мы подробно рассмотрим электрическую схему бойлера и как подключить бойлер к электричеству.

Сначала рассмотрим типовую электрическую схему бойлера — электроводонагревателя, из каких основных компонентов она состоит, для чего они необходимы и как взаимодействуют между собой. Затем рассмотрим, как подключить бойлер к электричеству, т.е. к электрической сети.

Электрическая схема бойлера.

Давайте рассмотрим общую электрическую схему бойлера, когда на переднюю панель бака вынесена отдельная ручка регулировки температуры нагрева воды, а регулятор температуры и термостат (термореле) выполнены отдельно.

Электрическая схема бойлера состоит из следующих компонентов:

— термостат;

— терморегулятор;

— ТЭН;

— индикаторная лампа.

Питающее напряжение по нулевому N (синего цвета) и фазному L (красного цвета) проводам от электрического щита подаются к бойлеру, в нашей схеме к входным клеммам термостата. Нулевой защитный провод PE при помощи винта подключается к корпусу бака водонагревателя.

От выходных клемм термостата ноль подключается к первому контакту ТЭНа, а фаза подключается ко входному разъему терморегулятора. Выходной разъем терморегулятора соединен со вторым контактом ТЭНа. Индикаторная лампочка подключена к выходной нулевой клемме термостата и к выходному разъему терморегулятора (фаза).

ВАЖНО!

Перед подключением бойлера к электрической сети, необходимо обязательно заполнить его бак водой. В противном случае ТЭН перегреется и выйдет из строя.

Итак, заполняем водонагреватель водой, ручкой регулятора температуры устанавливаем желаемую температуру нагрева воды, включаем в электрощите электрический аппарат защиты, подавая тем самым питающее напряжение в электрическую схему бойлера.

Поскольку вода холодная, цепь терморегулятора замкнута, горит индикаторная лампочка, сигнализирующая о нагреве воды, через ТЭН проходит ток и вода в баке нагревается.

При достижении заданной температуры, которая измеряется датчиком температуры терморегулятора, терморегулятор разрывает цепь питания ТЭНа, индикаторная лампочка гаснет, вода начинает охлаждаться.

При снижении температуры воды в баке ниже определенного значения, цепь питания ТЭНа замыкается и опять начинается нагрев. Так происходит процесс поддержания постоянной температуры воды в баке.

Термостат выполняет роль предохранителя. Если по какой-то причине температура воды в бойлере превысит допустимое значение, термостат разрывает цепь нулевого и фазного провода, отключая питание от ТЭНа и предотвращая тем самым перегрев воды в бойлере.

В некоторых моделях водонагревателей термостат и терморегулятор объединены в одном корпусе, при этом принцип работы схемы не меняется.

Как подключить бойлер к питающей электрической сети.

Теперь давайте рассмотрим, как подключить электроводонагреватель к электричеству?

На схеме выше бойлер подключается к электрической сети через УЗО и установленный последовательно с ним автоматический выключатель.

УЗО защищает от возможного поражения электрическим током в случае утечки тока при пробое на корпус или повреждении изоляции, а автоматический выключатель защищает цепь от возможной перегрузки или короткого замыкания.

В этой схеме кабель от электрощита напрямую подключается к входным клеммам бойлера, т.е. снимается защитный кожух, заводится питающий кабель, подключается к соответствующим клеммам и обратно закрывается защитным кожухом.

Подробно о том, какое выбрать УЗО, с какими параметрами, какой автоматический выключатель, какого номинала и характеристики, как соотнести параметры автомата с параметрами УЗО, как рассчитать необходимое сечение кабеля смотрите тут.

На схеме ниже показан вариант подключения водонагревателя через электрическую розетку.

Электрическая розетка подключается к кабелю, идущему от электрического щита, а уже в эту розетку подключается шнур с вилкой от бойлера.

Хочу заметить, что подключение напрямую к клеммам бойлера, без использования промежуточной розетки (как на первой схеме) является более надежным и предпочтительным.

Ну и вместо связки УЗО+автоматический выключатель можно использовать дифавтомат.

В этой схеме фаза и ноль от дифавтомата подключается непосредственно к входным клеммам бойлера. При этом нули до дифавтомата и после него не должны иметь общих соединений.

В этой схеме также может использоваться подключение и через розетку. Розетка устанавливается в линию после дифавтомата, и в нее включается вилка со шнуром от бойлера.

В схеме подключения бойлера к электрической питающей сети желательно использовать отдельную линию, выполненную кабелем необходимого сечения с установкой отдельного электрического аппарата защиты.

Более подробно смотрите видео Схема подключения бойлера:

Полезные материалы по теме:

Ремонт бойлера своими руками. Часть 1.

Ремонт бойлера своими руками. Часть 2.

Как проверить (прозвонить) ТЭН?

Автоматические выключатели, УЗО, дифавтоматы — подробное руководство.

Инструмент электрика.

elektrik-sam.info

Как установить бойлер, воспользовавшись схемой подключения водонагревателя

Установка водонагревателя под силу каждому, кто хоть немного знаком, с устройством сантехнического оборудования и электрической сети. Хорошим помощником при монтаже бойлера может стать подробная схема подключения водонагревателя.

Установка бойлера

Первым делом необходимо зафиксировать нагреватель на несущей стене, при этом следует учитывать достаточно большой вес оборудования. Если несущая способность стены вызывает сомнения, то лучше предварительно сконструировать подставку или установить дополнительные кронштейны поддерживающие устройство.

Далее нужно замерить расстояние между креплениями бойлера и перенести его на стену. В отмеченных на поверхности местах высверлить отверстия, вставить дюбеля и вкрутить крюки, на которые подвешивается водонагреватель. Схема установки водонагревателя, подробно показывает, как правильно закрепить бойлер.

Водонагреватель должен быть установлен ровно. Малейший перекос, допущенный при установке, может неблагоприятно отразиться на работе устройство и значительно сократить срок его эксплуатации.

Подключение к электрической сети

После того, как водонагреватель установлен и зафиксирован, можно подключать его к электрической сети. Процесс не сложный, но требующий внимательности и соблюдения мер безопасности.

Чтобы разобраться в деталях подключения необходимо изучить типовую электрическую схему водонагревателя: основные элементы, их предназначение и взаимодействие друг с другом.

Электрическая схема водонагревателя типа ATTASF, ATTRSSи моделей Термекс, имеющих круглый бак:

Электрическая схема водонагревателя типа RZB, отличается от предыдущей схемы, наличием сдвоенного выключателя, оснащенного двумя лампочками:

Заметно, что разные типы водонагревателей не имеют существенных отличий. Основные компоненты устройства:

  • термостаты;
  • регуляторы;
  • ТЭНы;
  • индикаторные лампы.

Следует обратить внимание на наличие в комплекте вилки или УЗО (устройство защитного отключения). Также к инструкции по эксплуатации оборудования, должна быть приложена электрическая схема водонагревателя и схема подключения к сети. Монтаж выполняется в строгом соблюдении рекомендаций производителя.

К водонагревателю (входным клеммам термостата) от электрического щита подается питающее напряжение по проводам нулевому (N — синий цвет) и фазному (L — красный цвет). Подключение нулевого защитного провода PE к корпусу бака выполняется с помощью специального винта.

Далее: фаза соединяется с выходным разъемом терморегулятора, ноль – с первым контактом ТЭНа. Подключение выполняется от выходных клемм термостата. Второй контакт ТЭНа соединяется с выходным разъемом терморегулятора. При этом лампочка индикатора подключается к выходному разъему терморегулятора (фазе) и выходной нулевой клемме термостата.

Перед подключением к питанию, емкость водонагревателя должна быть заполнена водой. В ином случае ТЭНы перегреются, и устройство выйдет из строя.

Схема действует следующим образом. После заполнения емкости водой, необходимо выставить желаемый показатель нагрева жидкости. Для этого предназначена ручка регулятора температуры. Потом включить в электрощите устройство защиты, обеспечив подачу питающего напряжения в электрическую схему бойлера.

Пока вода холодная, схема выглядит так: цепь терморегулятора замкнута, лампочка индикатора горит, сигнализируя о процессе нагрева, Через ТЭН проходит ток, вода набирает температуру. Измеряется температура специальными датчиками терморегулятора. И как только нужный показатель достигнут, цепь питания ТЭНа разрывается терморегулятором, лампочка гаснет, вода охлаждается до определенного значения, при котором цепь питания вновь замыкается. Так поддерживается постоянная температура воды в емкости.

Термостат, в данном случае, является предохранителем, который разрывает цепь нулевого и фазного соединения, отключая питание и прекращая процесс нагрева, если вдруг температура воды превысит допустимое значение.

Подключение бойлера к электрической цепи

Электрическая схема подключения водонагревателя выглядит следующим образом:

Схема предполагает подключение водонагревателя к сети через УЗО и последовательно с ним установленный автоматический выключатель.

УЗО и автомат выполняют защитные функции:

  • УЗО исключает возможность поражения током в случае утечки, когда повреждена изоляция или появился пробой в корпусе;
  • с помощью автоматического выключателя обеспечивается защита сети от перегрузок и замыканий.

На схеме выполнено прямое подключение кабеля к входным клеммам водонагревателя от электрического щита. Это выполняется так: снимается защитная оболочка, кабель заводится и соединяется с соответствующими клеммами, защитный кожух закрывается.

Прямое подключение к клеммам бойлера без использования розетки считается более надежным и безопасным.

Электрическая схема подключения водонагревателя через розетку, подключенную к кабелю, проложенному от щита:

Дифавтомат прекрасно может заменить собой связку УЗО и автоматического выключателя. Схема предполагает подключение фазы и ноля от дифавтомата к входным клеммам нагревателя. Но следует помнить, что нули до и после дифавтомата не могут иметь общие соединения.

Схема также позволяет выполнять подключение вилки со шнуром от водонагревателя в розетку, которая установлена в линии после дифавтомата.

Подключая водонагреватель к электрической сети желательно провести отдельную линию, посредством кабеля с нужным сечением и установкой отдельного аппарата защиты.

Схема индукционного водонагревателя

Новинка,недавно появившаяся на рынке водонагревательного оборудования, имеет еще более простую схему подключения. Индукционный водонагреватель является своеобразным трансформатором, имеющим две обмотки: первичная (много витков) и вторичная (витки короткие). Принципиальная схема основана на физическом эффекте индуктивности электрического поля. То есть: поверхность канала, по которому идет вода, нагревается индукционной обмоткой, благодаря чему вода набирает нужную температуру.

Подключение к водопроводу

Схема подключение водонагревателя к водопроводу предполагает параллельное подключение аппарата к системе водоснабжения: вход – труба с холодной водой, выход – труба с горячей водой.

Следуя схеме, к водонагревателю следует подвести три трубы:

  • ХВС – подача холодной воды;
  • ГВС – подача горячей воды;
  • отвод в канализацию через предохранительный клапан.

Также добавлено несколько точек водозабора, среди них смеситель раковины, краны ванной и душа, кухонной мойки и прочие. Если перекрыть подачу воды к водонагревателю, то подача горячей воды прекратится везде – об этом не стоит забывать.

При использовании схемы на тройниках подключения не меняются.

Вероятность внезапного скачка давления в трубопроводе с холодной водой очень мала, поэтому отвод, посредством которого слив подключается к канализации, можно не монтировать. Достаточно немного подтянуть винт, выполняющий роль фиксатора на предохранительном клапане.

При подключении канализации следует подвести к штуцеру, расположенному на предохранительном клапане, металлопластиковую трубу (диаметр – 1,6 см), второй конец которой следует завести в канализационный сток с помощью переходника. Это делается из-за маленького диаметра штуцера, к которой можно присоединить только резиновый шланг с небольшим сечением.

Простым выходом может стать переходник, одетый на трубу и вставленный в манжет для слива. При этом следует установить гидрозатвор, а в тело трубы добавить немного воды. Это поможет предотвратить появление неприятного запаха.

Статья была полезной? Оцени и поделись ей в соц. сетях: (голосов: 4 , среднее: 5,00 из 5)  Loading ...

expertelektrik.ru

Устройство и электросхема бойлера Термекс на 80 литров

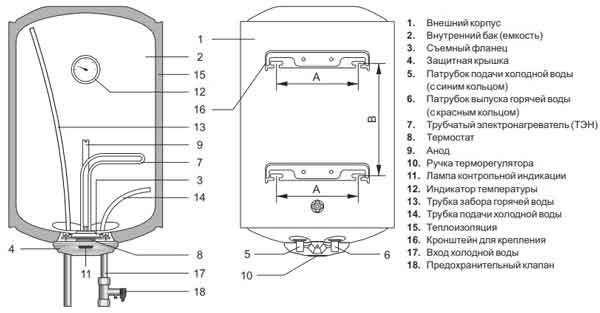

Рассмотрим устройство бойлера Термекс на 80 литров. Для примера разберем модель Thermex Flat Plus IF 80V.

Водонагреватель состоит из следующих основных частей:

  1. Плоский корпус, изготовленный из сверхпрочного конструкционного пластика. Сверху и снизу располагаются крышки серого цвета. Нижняя имеет по бокам два сервисных люка, крепящихся на защелках, для улучшения ремонтопригодности и более простого доступа к ТЭНам.
  2. Два внутренних бака, изготовленные из фирменной нержавеющей аустенитной стали ASTN+ с повышенным содержанием легирующих добавок и титана, противодействующих коррозии. Они расположены вертикально, соединены трубками сверху и снизу.

    За счет запатентованной конструкции из двух частей Double Tank, аппарат имеет удобную плоскую форму, занимающую минимум пространства в помещении. Внутри все швы сделаны с помощью уникальной технологии электронно-лучевой сварки в условиях вакуума G.5, для большей надежности, так как сварочные швы являются слабыми местами в баках.

Бойлер Термекс плоский
  • В левой части бака расположена труба для забора нагретой воды. Ее конец расположен вверху, снизу она присоединена к усиленному патрубку из толстой нержавеющей стали.

    Снаружи выход отмечен красной пластиковой накладкой. В правой части бака находится патрубок и короткая трубка для набора холодной воды. На корпусе отмечена синей накладкой.

  • Дополнительно имеется специальный сливной патрубок для установки предохранительного клапана GP и слива воды. Обратный клапан необходим для того, чтобы сбрасывать воду и понижать давление в случае сильного нагрева воды или повышенного напора в системе водоснабжения.

    Необходимо вывести трубку в канализацию и не реже одного раза в месяц производить слив небольшого количества воды для удаления известковых осадков и проверки работоспособности клапана.

  • Сзади оболочки снизу и сверху стоят две планки для крепления на стену. К корпусу они прикручены болтами. В комплекте также идут четыре анкера. Планки крепления бойлера
  • Между баком и корпусом теплоизоляционный слой высокой плотности из пенополиуретана. Это позволяет уменьшить потери тепла и обеспечить высокую энергоэффективность.
  • Внутри два ТЭНа, мощностью 1.3 кВт и 0.7 кВт, состоящих из медной цилиндрической оболочки, внутри которой нихромовая спираль. Крепятся они с помощью стальных опорных фланцев, которые прикручены шестью гайками.

    Также на каждом фланце стоит магниевый анод для защиты бака и оболочки ТЭНов от коррозии. Они продлевают срок эксплуатации бойлера и требуют регулярной замены раз в полгода.

  • Электрический термостат ставится внутри одного из фланцев. Подключается к терморегулятору и служит для того, чтобы контролировать уровень температуры воды. Оснащен защитой от перегревания. Термостат бойлера
  • Многофункциональная электронная панель управления. На ней стоит LCD дисплей, который показывает температуру. Три индикатора режимов работы: поддержание температуры (Temperature Preservation), работы одного и двух нагревательных элемента (Single Power и Double Power).

    И три кнопки: включения и выключения водонагревателя (ON/OFF), выбора мощности (Power Selector) и регулировки температуры нагрева (Temperature Selector). После выбора уровня нагрева через 2 секунды показывается текущая температура воды.

  • В комплекте поставляется электрический шнур с устройством защитного отключения, которое защищает пользователей от удара током в случае пробоя. Имеется системы слива и само очистки.
  • Как самостоятельно подключить бойлер Термекс к системе водоснабжения читайте в статье по ссылке: https://boilervdom.ru/boileri/proizvoditel/termeks/kak-podklyuchit-vodonagrevatel-thermex-svoimi-rukami-sxema-podklyucheniya.html.

    Упрощенную электросхему RZB видно на фото инструкции.

    Электричество подается на защитный термостат, чтобы при перегреве он отключал питание от ТЭНов. Терморегулятор с термостатом подключены к панели управления, где задается нужная температура и мощность. От нее идут провода к ТЭНам. Корпус подключен к проводу заземления.

    Предлагаем посмотреть видео об устройстве электрического бойлера:

    boilervdom.ru

    Принципиальная электрическая схема водонагревателя Термекс

    Подключение водонагревателя должно производиться специально обученным специалистом. Это связано с тем, что при выполнении таких работ необходимо соблюдать пожарную безопасность и правила установки электрооборудования (ПУЭ).

    Накопительные водонагреватели, в отличие от проточных, позволяют одновременно распределять горячую воду по нескольким точкам.

    Назначение нагревателя

    Нагреватель Thermex сделан при помощи современной технологии сборки с применением высококачественных материалов. В нем имеется устройство защитного отключения (УЗО), которое обеспечивает безопасность во время эксплуатации. Термекс соответствует международным стандартам и требованию ГОСТ Р МЭК 60335-2-21-99. В некоторых моделях нагревателей установлен серебряный анод. Об этом указывается в инструкции к водонагревателю.

    Прибор используется для нагрева проточной воды в бытовых и производственных помещениях. Он очень надежен и экономичен.

    Для нормальной работы водонагревателя Термекс давление в системе не должно превышать 0,6 МПа.

    Иначе вода не успеет нагреваться до нужной температуры. В зимнее время использовать Thermex следует в хорошо отапливаемых помещениях. Все модели бытовой техники подключаются к источнику питания напряжением 220 В. В комплект поставки нагревателя Термекс входят:

    Рисунок 1. Принципиальная схема водонагревателя.

    1. Автомат УЗО.
    2. Предохранительный клапан.
    3. Инструкция по эксплуатации.
    4. Анкеры для крепежа.
    5. Упаковка.

    Принципиальная схема водонагревателя показана на рис. 1. Из нее видно, каким образом происходит нагрев жидкости в технической конструкции. Корпус нагревателя Термекс сделан из прочного пластика. Внутренний бак изготовлен из низкоуглеродистой нержавеющей стали. Благодаря этому Thermex имеет отличную коррозийную стойкость и большой срок эксплуатации. Пространство между пластиковым корпусом и стальным баком заполнено теплоизолирующим материалом.

    Для ремонта неисправности ТЭНа фланец, на котором он удерживается, снимается. На передней панели изделия установлен датчик терморегулятора с термостатом. С помощью этого прибора Термекс поддерживает установленную температуру. Работа происходит в автоматическом режиме. Необходимое значение устанавливается регулятором.

    Как пользоваться прибором, указано в инструкции. Устройство защитного отключения смонтировано на питающем кабеле. Он срабатывает при утечке тока 0,2 мА. Упрощенная электрическая схема нагревателя представлена на рис. 2, где элемент безопасности — термозащита. Чертеж можно использовать для поиска неисправности в работе оборудования.

    Установка и подключение нагревателя

    Рисунок 2. Упрощенная электрическая схема нагревателя.

    Нагреватель монтируется на стену недалеко от водопровода. Устанавливать Thermex следует над трубами водоснабжения. Это необходимо для того, чтобы конденсатная влага, которая образуется на трубах, не капала на Термекс. Для врезки в водопровод лучше всего использовать шланги из металлопластика. Они достаточно эластичные, при сгибании не боятся поломки.

    При подключении прибора к электросети нужно правильно подобрать сечение питающего провода. Если мощность бойлера составляет, к примеру, 6 кВт, то провод подбираем следующим образом. Из практики известно, что 1 кВт имеет 4 ампера. В нашем случае на бойлер поступает 24 А. Известно также, что провод сечением 1 мм² проводит 10 А тока. Из этого следует, что минимальное сечение питающего кабеля должно быть 2,5 мм². Кабель меньшего сечения будет причиной неисправности в работе оборудования. В качестве защиты данной цепи от короткого замыкания устанавливается ближайший по номиналу автомат — 32 А. Номинал этого оборудования указывается в инструкции по эксплуатации.

    Электрический нагреватель должен иметь надежное заземление. Это необходимая мера безопасности. Провод для заземления Thermex должен быть толще питающего кабеля. Заземляющий провод ни в коем случае не должен соединяться с нулевым проводом. Иначе электрическая схема водонагревателя не будет работать. При попытке включения электрооборудования будет срабатывать устройство защитного отключения.

    Такая ошибка электромонтажа встречается довольно часто. Соединение заземления с нулем возможно только за пределами рабочей схемы. В данном случае электрическая схема имеет такой вид, как показано на рис. 3. Здесь хорошо видно, что заземляющий провод находится отдельно.

    Основные причины поломки оборудования

    Причиной неисправности обогревателя Thermex чаще всего являются следующие обстоятельства:

    Рисунок 3. Принципиальная схема электромонтажа.

    1. Поломка ТЭНа. Это может случиться в том случае, когда во время подключения бойлера в системе водоснабжения слишком малое давление. Защитные датчики при этом не срабатывают. ТЭН в этом случае перегревается и его спираль выходит из строя.
    2. Забивка грязью внутренней системы нагревателя Термекс. Чтобы подобного не произошло, нужно чаще промывать фильтр очистки воды.
    3. Износ электрических элементов. Сюда в первую очередь относится перегрев контактов. Со временем все контакты подключения бойлера ослабевают и начинают греться. Для того чтобы они не разрушались, их необходимо периодически подтягивать. Хотя в инструкции такого и не сказано, но это весьма важный момент.

    Чтобы не возникали вышеназванные поломки, используя нагреватель Thermex, необходимо соблюдать правила технической эксплуатации. Периодический осмотр рабочих узлов оборудования следует производить с момента подключения бойлера. Это будет способствовать увеличению срока его работы. Схема подключения электрического нагревателя должна выполняться одним составом провода. Соединения медных проводов с алюминиевыми проводами недопустимы. Связано это с тем, что они имеют различную электропроводность, и места их соединений будут греться.

    Наиболее востребованные устройства

    Самым популярным нагревателем является Thermex System Manual. Он соответствует стандарту ГОСТ Р 52161.2.35-2008. Его мощности хватает, чтобы нагревать воду сразу в трех точках. Электрическая схема водонагревателя защищена двухполюсным автоматом с плавким предохранителем. В комплекте поставки этого оборудования имеется техническое описание прибора и инструкция по его эксплуатации. В ней также даны рекомендации по способу подключения обогревателя к системе водоснабжения. Инструкции к водонагревателям помогают производить их установку и обеспечивают информацией о правильном использовании.

    Также большим успехом пользуется проточный обогреватель Thermex Stream Manual. Электрическая схема разъясняет принцип работы оборудования. Из нее видно, какие именно детали обеспечивают основной рабочий процесс. Кроме того, указан порядок подключения каждого элемента.

    Во время покупки товара продавец-консультант объяснит, как работает электрическая схема, и подскажет, как выполнить необходимые подключения. Однако монтаж все же следует производить с участием квалифицированного специалиста, который выполнит работы быстро и качественно, соблюдая все инструкции, относящиеся к требуемым нормам электробезопасности.

    1popechi.ru

    Схемы подключения водонагревателя к водопроводу: советы по монтажу

    Установка водонагревателя обеспечит владельцев загородных домов горячей водой, повысит комфортность квартир из старого жилого фонда типа хрущевок и малосемейных общежитий. Неутомимый агрегат станет трудолюбиво готовить и поставлять воду к кранам, чтобы хозяева пользовались благами цивилизации.

    Так будет, если в точности соблюдались схемы подключения водонагревателя к водопроводу, согласны? Полноценные ответы на широкий диапазон вопросов, возникающих перед установкой водонагревателей и в процессе включения их в коммуникационную сеть, вы найдете на нашем сайте.

    Достоверная информация будет полезна самостоятельным мастерам, желающим собственноручно провести установку. Необходима она и заказчикам услуг сантехников, чтобы проверить качество исполнения работы.

    В статье детально описаны виды водонагревателей, обозначены их конструктивные отличия, указана специфика подключения. Приведены ценные советы, гарантирующие идеальную работу оборудования после установки. Информативность предложенного материала отлично дополнена фотоизображениями и видео-рекомендациями.

    Виды бытовых водонагревателей

    Особенности подключения бытовых нагревателей напрямую связаны с видами устройств, их техническими параметрами, габаритными размерами.

    Традиционно в бытовой практике применяются два вида нагревателей:

    Оба вида бойлерных систем отличается один от другого технологией нагрева.

    Аппарат накопительного типа, оснащённый электрическим подогревателем (ТЭН). Подобное оборудование чаще всего применяется в бытовой сфере. Монтироваться может непосредственно в ванной комнате, если позволяют габаритные размеры

    Накопительными нагревателями холодная вода собирается в ёмкость, нагревается и затем выводится на водоразбор.

    Проточными агрегатами подогрев осуществляется непосредственно в процессе протока холодной воды в контакте с нагревателем, без сбора жидкости в накопительной ёмкости.

    Потребителями бытовой сферы в основном применяются накопительные бойлерные системы. Сравнительный обзор обеих видов водонагревателей приведен в этой статье.

    Техническое устройство бойлера-накопителя

    Водонагревающая система накопительного типа, бойлеры, в упрощённом схемном виде представляет собой ёмкость, оснащённую электрическими ТЭН или жидкостными теплообменниками. Накопительный сосуд имеет трубные линии для подвода ХВС и выхода ГВС.

    Более мощная и объёмная конструкция – установка косвенного нагрева. Понятно, что источником нагревающей энергии в данном случае является вода, поступающая из системы отопления. Однако при желании есть возможность подключить электронагрев

    Конструкции бойлеров косвенного нагрева оснащаются дополнительно рабочей зоной теплоносителя и линиями подключения к отоплению.

    Любая современная система, независимо от конструктивных особенностей, оснащается автоматикой, благодаря которой осуществляется регулировка температуры прогрева воды и работа системы в целом.

    Конструкционное исполнение аппаратов нагрева

    Существуют конструкции бойлеров-накопителей предназначенные под монтаж вертикально (настенные) и горизонтально (напольные). Конечно же, в каждом отдельном случае применения тех или иных бойлеров имеются свои монтажные особенности.

    Так, если предполагается настенный монтаж устройства нагрева воды, необходим предварительный расчёт нагрузки и сопоставление полученных результатов с конструктивными параметрами стены помещения, на которую должен монтироваться прибор.

    Последнее время быстро набирают популярность проточные водонагреватели. Пользователей привлекают их малые габариты, возможность упрощённой лёгкой установки. Под малые потребности водопотребления действительно удобные аппараты

    Установка оборудования без нагрузочных расчётов грозит обернуться роковой ошибкой монтажа, когда заполненный бойлер попросту может рухнуть вместе с хлипкой перегородкой, на которой он был смонтирован.

    Согласно инструкциям на оборудование, рассчитывать нагрузку необходимо с учётом четырехкратного веса бойлерной системы.

    Поэтому, если структура опорной стены откровенно слаба, схему водонагревателя необходимо дополнить не только линиями подключения к водопроводу и теплоносителю, но также усиленными стойками – сквозными крепежами.

    Горизонтальная бойлерная установка, применяемая для локального получения горячего водоснабжения. Здесь тоже предусматривается электрический подогрев и в данном варианте монтажа установлен расширительный бак, что является правильным решением

    На классических схемах подключения бойлеров настенного монтажа патрубки подвода/отвода воды нагревательных  аппаратов маркируются соответствующим цветом – синим/красным.

    Монтажные схемы и решения

    Подключать к централизованной подаче устройство нагрева можно одним из двух способов: через группу безопасности или напрямую.

    Группа безопасности состоит из набора следующих элементов:

    • кран отсечной;
    • клапан обратный;
    • клапан предохранительный;
    • расширительный сосуд.

    Вариант №1. Наличие группы безопасности традиционно применяется на бойлерных установках косвенного нагрева, а также когда давление централизованной системы выше граничного параметра рабочего давления бойлера.

    Классическая схема оборудования косвенного нагрева. Используются две группы безопасности: 1 – группа безопасности котла; 2 – расширительный сосуд; 3 – группа безопасности бойлерной ёмкости; 6 – циркуляционный насос отопления; 7 – циркуляционный насос бойлера (+)

    Вариант №2. Подключение напрямую обычно применимо к оборудованию малой ёмкости, с проточным принципом действия. Прямое соединение допускается также в условиях меньших и стабильных давлений централизованного водопровода. Монтажная схема в любом случае подразумевает установку запорных кранов.

    Для того чтобы можно было проводить консервацию и ремонт водонагревательного оборудования, оно оснащается запорной арматурой на входе и выходе из системы (+)

    Критерии безошибочной установки оборудования

    Среди главных моментов монтажа, на которых следует заострить внимание, дабы не наделать ошибок – это соответствие диаметров трубопроводов по отношению к входным штуцерам, а также сечение кабеля, питающего электронагреватель бойлера.

    Диаметр подводящих труб должен обеспечивать свободный проток воды по линиям входа/выхода. Поэтому больший диаметр рукавов с переходом под размер штуцеров ещё допустим, а вот сечение трубопроводов меньшее, чем вводные патрубки бойлера, уже видится грубой ошибкой.

    Наглядный пример оснащения бойлерной установки электрического нагрева всей необходимой арматурой. Здесь же следует отметить качественно (безошибочно) выполненную изоляцию всех подходящих и отходящих линий

    По сечению питающего кабеля картина аналогичная. Кабель большего сечения применять не запрещается, а кабель меньшего сечения использовать категорически запрещено.

    Правда, кабель увеличенного против нормы сечения создаёт трудности при укладке в каналах, занимает больше свободного пространства. Здесь логичным видится точный подбор сечения провода в зависимости от тока нагрузки.

    Розетку питания обычно монтируют непосредственно у аппарата. Высота монтажа розетки от уровня пола не меньше 1,5 м. Бытовые бойлеры рассчитаны под питание однофазным переменным током 220-250 Вт. Нагрузка токовая, как правило, не менее 10 А.

    Подключение бойлерной системы по электрической схеме. Такой вариант соединений можно считать сделанным безошибочно. Сечение провода соответствует указанному в документации, цепь заземления присутствует

    Точное значение определяется производительностью нагревателя и указывается в технической документации. Именно на указанное значение тока необходимо подбирать автоматический выключатель.

    К примеру, для проточных нагревателей актуальны следующие нормативы токовой отсечки для автоматов (таблица):

    Мощность бойлера (проточная схема), кВтТок отсечки автомата, А
    3,520
    5,525
    6,530

    Как правило, все требуемые параметры подключений оговаривает инструкция на бойлер. Пользовательская инструкция в точности поясняет все моменты установки. Поэтому документы, входящие в комплектацию аппарата, перед инсталляцией рекомендуется внимательно изучить.

    Некоторые особенности схемы подвода воды

    Подключение накопительного бойлера. Подвод холодной воды на систему бойлера выполняется через трубопроводную линию, которая подключается непосредственно к стояку централизованной подачи.

    При этом на линии холодной воды монтируется ряд компонентов, необходимых для нормального функционирования оборудования:

    1. Запорный кран.
    2. Фильтр (не всегда).
    3. Предохранительный клапан.
    4. Сливной кран.

    Указанные элементы схемы устанавливаются на участке между трубой подвода холодной воды и бойлером в отмеченной последовательности.

    Линия для выхода нагретой жидкости по умолчанию тоже оснащается запорным краном. Однако это требование не является обязательным и если кран на выходе ГВС не поставить, серьёзной ошибки в этом не усматривается.

    У всех схем подключения водонагревателей есть общие черты. Точка подачи холодной воды располагается снизу, перед ней должны быть установлены фильтры и редуктор для снижения давления потока (+)

    Подключение проточного водонагревателя. По сравнению с бойлером-накопителем работы выполняются по упрощенной схеме. Здесь достаточно установить только один запорный кран перед входным штуцером холодной воды.

    А вот инсталляция запорного вентиля на выходе ГВС проточного нагревателя расценивается многими производителями грубой ошибкой монтажа.

    Также следует учесть: если источником холодного водоснабжения для проточного водонагревателя выступает скважина, колодец, водонапорная башня и т.п., рекомендуется последовательно с краном (после крана) включать фильтр грубой очистки.

    Нередко монтажная ошибка с подключением фильтра или отказ от его установки приводит к потере гарантии производителя.

    Частые ошибки монтажа водонагревателей

    Правилами установки подобного оборудования предусматривается применение изоляции на трубопроводах ХВС/ГВС. При этом технические требования к монтажу определяют минимально возможный размер толщины изоляции – 20 мм.

    Уровень теплопроводности изоляционного материала должен составлять не менее – 0,035 Вт/м2.

    Пример выполнения изоляции системы нагревателя, где отмечаются явные ошибки. Изолировать необходимо не только трубы, но также установленные на участке трубопроводов рабочие компоненты. Современными изолирующими материалами это делается легко

    При монтаже водонагревателей нередко нарушают схему подключения домашнего агрегата к водопроводу, применяя изоляционный материал малой толщины, либо не применяют изоляцию вовсе.

    В результате, когда начинается полноценная эксплуатация прибора, отмечаются значительные потери тепловой энергии. Эти потери отражаются на времени нагрева, которое существенно возрастает.

    Неправильно выполненная или отсутствующая изоляция является главной причиной образования конденсата на линии ХВС. Такое состояние системы снижает уровень комфорта пользователя, способствует формированию антисанитарной среды внутри помещений, где располагается оборудование.

    Распространённой ошибкой следует считать монтаж бойлера без расширительного сосуда. Схема, где предусматривается внедрение расширительного сосуда, актуальна именно для водонагревателей накопительного типа.

    Благодаря расширительному сосуду, удаётся компенсировать рост давления, обусловленный увеличением объема воды в бойлерном накопителе.

    Установленный расширительный бачок в системе косвенного нагрева. По сути, монтаж расширительного сосуда выполнен с ошибкой. Этот элемент системы должен располагаться выше линии верхней крышки бойлера. К тому же нет изоляции трубы

    Как правило, монтаж нагревателей накопительного типа ограничивается включением предохранительного клапана на участке магистрали холодной воды. Такая своеобразная замена расширительной ёмкости предохранительным клапаном допустима, но, с точки зрения правильного монтажа, это является технической ошибкой.

    По сути, на бойлерах-накопителях всегда нужно ставить расширительный сосуд вместе с обратным клапаном.

    Список других ошибок при монтаже:

    • электрический кабель уложен на острых металлических краях или на поверхностях с высокой температурой;
    • порядок подключения магистральных линий не соответствует порядку, указанному на схеме;
    • нарушен уровень установки водяного нагревателя относительно горизонтали и вертикали;
    • отсутствует контур заземления водонагревающего аппарата;
    • параметры электрической сети, куда подключено оборудование, не соответствуют паспортным требованиям;
    • монтаж выполняется в помещении, где отсутствует система водоснабжения и водоотведения.

    Любая, пусть даже несущественная ошибка установки водонагревательного оборудования может сыграть роковую роль после начала эксплуатации устройства.

    Предлагаем ознакомиться с подробными инструкциями по монтажу накопительного и проточного водонагревателя:

    Выводы и полезное видео по теме

    От правильной установки приборов нагрева воды зависит работа ГВС и отопительной системы, поэтому важно учесть все монтажные нюансы. Несколько практических советов представлено в видеороликах.

    Профессиональные советы:

    Рекомендации по самостоятельному монтажу:

    Всегда рекомендуется тщательно контролировать ход монтажных работ, руководствуясь параллельно прилагаемой документацией на установку конкретной модели бойлера.

    Нередко пользователи монтируют систему, не удосуживаясь взглянуть на прилагаемую схему. Подключить две водяных трубки и вставить вилку в розетку – такие действия для них кажутся обычным делом. Но техника ошибок не прощает.

    У вас есть личный опыт установки и подключения водонагревателя? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

    sovet-ingenera.com

    Подключение водонагревателя «Термекс» – Схема подключения бойлеров Thermex

    «Термекс» – российская компания с итальянскими корнями, которая производит приборы отличного качества и разных объемов. Она является одним из ведущих производителей в мире.

    Водонагреватель «Термекс» создан по современным технологиям и выполнен из высококачественных материалов, которые гарантируют безопасность, бесперебойную работу и долгий срок эксплуатации. Все характеристики соответствуют международным нормам и стандартам. Бойлер предназначен для обеспечения пользователей горячей водой, вне зависимости от наличия центрального горячего водоснабжения. Он может эксплуатироваться в любых помещениях: квартирах, домах, производственных объектах и прочих. Модель ЭВН просто подбирается под конкретные условия и запросы потребителя. Сегодня сложно представить работу или проживание без минимальных условий комфорта и водонагреватели Thermex успешно справляются с данной задачей.

    Производителем допускается самостоятельная установка прибора при соблюдении потребителем требований, изложенных в паспорте изделия. Однако, если есть сомнения в собственных силах, то лучше обратиться за услугой в специализированную компанию. ООО «ТЕРМЕКС-Сервис» является официальным сервисом производителя в Санкт-Петербурге и ЛО, наши мастера профессионально устанавливают водонагреватели уже более 20 лет и знакомы со всеми нюансами данного вида работ.

    Что входит в комплект поставки ЭВН

    Стандартный комплект поставки включает в себя:

    1. Водонагреватель - 1 шт.
    2. Предохранительный клапан типа GP - 1 шт.
    3. Руководство по эксплуатации - 1 шт.
    4. Упаковка - 1 шт.
    5. Анкеры для крепежа - 1 комплект

    Установка

    Подключение водонагревателя «Термекс» рекомендуется производить согласно указанной в руководстве по эксплуатации схемы подключения.

    Образец схемы подключения:

    1. ЭВН
    2. патрубок горячей воды
    3. патрубок холодниой воды
    4. сливной вентиль
    5. предохранительный клапан
    6. дренаж в канализацию
    7. подводка
    8. перекрыть вентиль при эксплуатации ЭВН
    9. магистраль холодной воды
    10. магистраль горячей воды
    11. запорный вентиль холодной воды
    12. запорный вентиль горячей воды
    13. защитная крышка
    14. выпускная труба предохранительного клапана
    15. ручка для открывания предохранительного клапана
    16. панель управления
    17. сливной патрубок

    Удобнее устанавливать бойлер максимально близко от места использования с целью сокращения тепловых потерь при прохождении нагретой воды через линии водоснабжения.

    Установка настенного ЭВН происходит следующим образом:

    1. Выбор места установки. Горизонтальная поверхность должна обладать достаточным запасом прочности, чтобы выдержать вес как самого водонагревателя(10-40 кг), так и того объема воды, которым ЭВН будет наполнен. При необходимости, место установки нужно будет укрепить. Так как кронштейн ЭВН будет опираться на анкера - следует учитывать проходящие в стене кабели, каналы и трубы.

      Как правило, ЭВН комплектуется сетевым шнуром длинной 1,5 метра и необходимо обеспечить наличие электророзетки в пределах досягаемости сетевого шнура.

      Особое внимание также нужно уделить возможности последующего обслуживания прибора: расстояние от защитной крышки до ближайшей поверхности в направлении оси съемного фланца должно быть не менее 30 сантиметров для всех моделей!!!

      При несоблюдении данного требования, а также в случае размещения ЭВН в местах, труднодоступных для проведения технического и гарантийного обслуживания (антресоли, ниши, межпотолочные пространства и т.п.) при возникновении гарантийного случая – демонтаж и монтаж прибора будет осуществляться потребителем самостоятельно, либо за его счет силами специализированной организации.

    2. Разметка места установки. Должна производиться строго по уровню.

    3. Установка анкеров. ЭВН подвешивается за кронштейны корпуса на крюки анкеров, закрепляемые в стене. Монтаж крюков в стене должен исключать самопроизвольное перемещение по ним кронштейнов. Анкера входят в комплект поставки прибора.

    4. Установка водонагревателя. ЭВН подвешивается за кронштейны корпуса на крюки анкеров.

    5. Подключение водонагревателя к системе водоснабжения. Производится согласно схеме установки, размещенной в инструкции прибора.

    ВНИМАНИЕ! Во избежание причинения вреда имуществу потребителя и (или) третьих лиц в случае неисправностей системы горячего водоснабжения, необходимо производить монтаж ЭВН в помещениях, имеющих гидроизоляцию полов и дренаж в канализацию, и ни в коем случае не размещать под ЭВН предметы, подверженные воздействию воды. При размещении ЭВН в незащищенных помещениях необходимо установить под ЭВН защитный поддон с дренажем в канализацию.

    Заказывайте установку «Термекс»

    Если вам нужно подключение водонагревателя «Термекс» 80 литров или любого другого объема, обращайтесь в специализированную компанию, которая окажет услугу качественно, а также, в случае необходимости, проведет техобслуживание или ремонт уже установленного прибора.

    Важно следить, чтобы внутренний бак сохранял герметичность, а сам прибор работал в штатном режиме. Поэтому, после установки, система требует периодических проверок. Так к примеру, при нагреве может образовываться накипь на нагревательном элементе, что приводит к замедлению нагрева воды и последующему выходу из строя ТЭНов.

    ООО «ТЕРМЕКС-Сервис» оказывает услуги по установке ЭВН на территории Санкт-Петербурга и ЛО. Позвонить и заказать установку можно по телефонам:

    Жителям других регионов доступна широкая сеть авторизованных сервисных центров, данные о которых представлены на вкладке: «Сервисные Центры»

    Электрическая схема подключения водонагревателя

    Электрический водонагреватель – бойлер (англ.сл. boiler – котел, кипятильник). Это устройство, может использоваться для автономного снабжения объекта горячей водой.

    Как устроен электрический водонагреватель?

    Электрический аккумуляционный водонагреватель состоит:

    1. кронштейн крепления к стене
    2. трубка отбора горячей воды
    3.  внутренний бак
    4. теплоизоляция
    5. трубка подачи холодной воды
    6. регулируемый термостат
    7. термометр
    8. наружный корпус
    9. магниевый анод
    10. тен
    11. декоративная крышка
    12. индикаторная лампочка
    схема электрического водонагревателя

    Как выбрать электрический водонагреватель?

    Выбирая электрический водонагреватель, обратите внимание на внутреннее покрытие бака. Покрытие может быть из следующих материалов:

    • из нержавейки
    • из титана
    • из стеклофарфора

    Самым недорогим считается электрический водонагреватель из стеклофарфора, но он имеет свои недостатки: из-за перепадов температуры, могут образовываться микротрещины, поэтому гарантия на такие модели не более трех лет.

    Бойлеры, которые имеют внутри антикоррозийное покрытие из титановой эмали или они изготовлены из нержавеющей стали, имеют гарантийный срок от 7 до 10 лет.

    Выбирая электрический бойлер, следует ориентироваться на средние показатели расхода горячей воды на одного человека в сутки. В суточный расход входят: умывание, прием душа, мытье посуды.

    Существуют два типа электрических водонагревателей – емкостные (накопительные) и проточные нагреватели.

    Емкостные (накопительные) электрические водонагреватели

    Специальная емкость, где происходит постепенный нагрев воды, с помощью электрических тэнов.

    Принцип работы накопительных водонагревателей:

    задается режим – вода нагревается – срабатывает контактор на отключение. Когда вода остывает или расходуется, контактор снова включает тэны. Как правило, в накопительных бойлерах тэны устанавливаются с мощностью не более двух киловатт.

    Проточные электрические водонагреватели

    Такие устройства не имеют емкости.

    Тэны начинают работать только после включения крана воды на кухне или в ванной комнате. Для того чтобы вода мгновенно нагревалась, мощность тэнов должна составлять в зависимости от нужд, от 3 до 27 кВт.

    устройство электрических водонагревателей

    Электрическая схема подключения водонагревателя

    Питание к электрическому водонагревателю, нужно подвести непосредственно от щитовой. Никакие другие электроприборы к этой силовой линии не должны быть подключены. К водонагревателю необходимо прокладывать трехжильный кабель, 3 х 2,5мм2. Кабель такого сечения предназначен на максимальную нагрузку до 5 кВт. А вот автоматический выключатель, чаще всего, достаточно поставить на 16 А, если бойлер до 3,5 кВт, или на 20 А, если  нагрузка до 4 кВт.

    Чтобы защитить людей от электротравмы в электрической цепи устанавливают УЗО на 30 мА, типа АС (на порог выше автоматического выключателя). Но,чтобы не накапливать слишком много автоматики в щитовой, достаточно будет установить дифференциальный автоматический выключатель (дифавтомат), вместо автоматического выключателя и УЗО.

    Электрическая схема подключения водонагревателя

    Если водонагреватель с большой емкостью (от 150 литров), для экономии электроэнергии, желательно выбрать электрический счетчик с двойным тарифом (день – ночь). Бойлер с программным обеспечением позволит нагревать воду в часы низкого тарифа, например ночью, чтобы ранним утром вода была горячая и в дневное время её достаточно лишь подогревать по мере расхода.

    Оцените качество статьи:

    Подключение водонагревателя к водопроводу: схемы, инструкции, разводка

    Установка бойлеров своими руками

    Устанавливать водонагреватель своими руками нужно согласно существующим правилам и требованиям в зависимости от его типа. Так, особенности установки проточного прибора будут несколько отличаться от установки накопительного. Давайте рассмотрим и один и второй случай.


    Как установить водонагреватель проточного типа

    Одна из ключевых особенностей водонагревателей проточного типа – это их компактность, это позволит поставить их на кухне или ванной комнате прямо под раковиной. Жидкость в таких приборах нагревается в специальной трубе из металла, в которой содержатся мощные нагревательные элементы.

    Такие особенности конструкции прибора требуют, чтобы электрическая проводка в доме или квартире работала исправно и была в состоянии выдерживать большие нагрузки. Желательно для нагревателя проточного типа ставить отдельный автомат, а нему присоединять провод с большим сечением.

    После того как вы закончите работу с подводкой электричества, можно установить и сам бойлер. Его устанавливают по временной или по стационарной схеме.

    Временная схема предусматривает, чтобы в трубу с холодной водой был врезан дополнительный тройник, который будет соединен с водонагревателем посредством специального вентиля. Чтобы это сделать, нужно подать на водонагреватель напряжение и открыть кран, подающий горячую воду.

    А вот стационарная схема предполагает, что подача и забор воды в трубах будет осуществляться параллельно с общей системой водоснабжения. Чтобы установить конструкцию согласно стационарной схеме, в трубы врезаются тройники под горячую и холодную воду. Затем нужно поставить запорные краны и загерметизировать их с помощью простой пакли или фум ленты.

    Дальнейшие действия такие:

    • соедините входной патрубок бойлера с трубой, которая подает холодную воду ;
    • подключите выходной патрубок к крану подачи горячей воды ;
    • подайте в трубы воду и убедитесь в том, что все соединения при включении воды в кране и душе герметичны ;
    • при нормальной работе системы можете подавать электричество на водонагреватель, затем из нужного крана должна политься горячая вода ;
    • чтобы повысить уровень безопасности всей водопроводной системы и водонагревателя, сразу же вместе с ним поставьте предохранительный клапан.

    Посмотреть наглядно на процесс установки проточного аппарата можно на видео.

    Правила установки накопительного бойлера

    Если вы планируете своими руками ставить аппарат накопительного типа, то требования к состоянию проводки будут не такими строгими, как в предыдущем случае. А еще накопительные нагреватели стоят несколько дешевле проточных. Помимо этого, их популярность объяснима тем, что очень часто на них распространяется схема, при которой можно одновременно осуществлять подачу воды на кран и душ.

    Установить такой агрегат при наличии инструментов и материалов можно быстро, сама работа при этом не покажется слишком сложной, она состоит из таких действий:

    • устраните неисправности в электропроводке или водопроводной системе, если таковые имеются, проверьте их состояние;
    • сделайте на стене разметку под конструкцию и поставьте нужные крепежные элементы для ее установки;
    • зафиксируйте водонагреватель на стене и присоедините предохранительный клапан;
    • после установки бойлера на стену, подключите его к водопроводу;
    • подведите трубы через клапан к соответствующим входам и выходам на корпусе;
    • сначала установите и подключите холодную воду, причем предохранительный клапан в это время должен быть закрытым;
    • также при закрытом клапане установите трубы и на горячую воду;
    • подключите конструкцию к электрической сети и проверьте, как он работает.

    Если все действия были выполнены правильно, то из соответствующего крана должна потечь горячая вода. В это время все трубы и соединения бойлера должны быть хорошо загерметизированы, а провода не должны перегреваться.

    Конечно же, если вы не уверены в своих силах и даже наглядный обучающий материал в формате видео не может помочь вам усвоить особенности поэтапной установки бойлера своими руками, то не рискуйте, а пригласите специалиста. Некорректная установка нагревателя может его преждевременно вывести из строя и спровоцировать протечки и другие проблемы. Поэтому беритесь за самостоятельную установку лишь тогда, когда вы уверены в своих силах и знаете, что все будет выполнено качественно и правильно.

    Подключение к электричеству

    Нагреватель воды можно подключить прямо к розетке. Это должна быть розетка, выделенная только лишь под нужды бойлера. Однако лучшим вариантом будет соединение агрегата с электрическим щитком напрямую.

    Шпаргалка по проводам:

    • Красный – фаза;
    • Желто-зелёный – заземление;
    • Синий – ноль.

    Разместите возле устройства щит, защелкните автомат и проведите сквозь него кабель, идущий от распределительного щитка. Аккуратно оголите около 10 см. кабеля и, отрезав фазу, присоедините к клеммам автомата. Снизу прикрутите фазу от водонагревателя, сверху от электрощита.

    Фото-схема о том, как подключить бойлер, поможет лучше разобраться в вопросе.

    Схемы подключения водонагревателя к электросети

    Для безопасной эксплуатации подключение водонагревателя к сети желательно выполнить в сухом месте, а кабели рекомендуется укрыть во влагозащищённом канале. К этой ветке электросети кроме бойлера не должны быть подключены другие электроприборы, особенно мощные. Основные элементы схемы: электрический кабель, розетка, УЗО и автомат.

    Кабель

    Сечение кабеля должно быть достаточным, чтобы проводка не перегревалась и не спровоцировала пожар. Вам потребуется медный трёхжильный кабель марки NYM или его аналог ВВГ. Рекомендуемые значения минимального сечения медной жилы при различной мощности однофазного водонагревателя приведены в таблице 1.

    Таблица 1

    Мощность бойлера, кВт 1,0 2,0 2,5 3,0 3,5 4,0 4,5 5,0 6,0 8,0 9,0
    Минимальное сечение жилы, мм2 1 1,5 2,5 2,5 2,5 4 4 4 4 6 10

    Розетка

    Водонагреватели небольшой мощности могут быть подключены напрямую в трёхпроводную влагозащищённую розетку со степенью защиты от влаги по ГОСТ 14254–96, например, IP44 или другой, подходящей к вашей ситуации (см. таблицу 2), которая установлена на отдельном подводе от электрощитка.

    Таблица 2

    Степени защиты IP IPx0 IPx1 IPx2 IPx3 IPx4 IPx5 IPx6 IPx7 IPx8
    Нет защиты Падение вертикальных капель Падение вертикальных капель под углом 15° от вертикали Брызги под углом 60° от вертикали Брызги со всех сторон Струи со всех сторон под небольшим давлением Сильные потоки Временное погружение (до 1 м) Полное погружение
    IP 0x Нет защиты IP 00
    IP 1x Частицы > 50 мм IP 10 IP 11 IP 12
    IP 2x Частицы > 12,5 мм IP 20 IP 21 IP 22 IP 23
    IP 3x Частицы > 2,5 мм IP 30 IP 31 IP 32 IP 33 IP 34
    IP 4x Частицы > 1 мм IP 40 IP 41 IP 42 IP 43 IP 44
    IP 5x Пыль частично IP 50       IP 54 IP 65
    IP 6x Пыль полностью IP 60         IP 65 IP 66 IP 67 IP 68

    Розетка с заземлением

    Такая розетка внешне отличается от двухпроводной наличием металлических контактов (клемм) заземления.

    Схема подключения розетки с заземлением

    Устройства защиты — УЗО и автоматы

    В электрическую схему подключения водонагревателей (особенно при повышенной мощности) рекомендуется включить устройство защитного отключения (УЗО). Оно предназначено для блокировки работы оборудования в случае утечки тока на корпус. Сила тока, при которой происходит блокировка, указана на приборе и для эксплуатации бойлера должна составлять 10 мА. Этот параметр обозначает разницу между входящим и выходящим в водонагреватель током.

    Выбор УЗО на основании мощности водонагревателя приведен в таблице 3.

    Таблица 3

    Мощность водонагревателя, кВт Тип УЗО
    до 2,2 УЗО 10А
    до 3,5 УЗО 16А
    до 5,5 УЗО 25А
    до 7,0 УЗО 32А
    до 8,8 УЗО 40А
    до 13,8 УЗО 63А

    Тип УЗО для сети переменного тока — «А» или «АС». При выборе прибора следует отдать предпочтение более дорогому, электромеханическому — он надёжнее, быстрее срабатывает и обеспечивает более высокую защиту.

    В некоторых бойлерах УЗО входит в базовую комплектацию и размещён прямо в корпусе, в других моделях его нужно приобретать дополнительно.

    Внешне УЗО и дифференциальный выключатель (диффавтомат) очень похожи, но их легко отличить по маркировке. Обычный автомат отключает ток на оборудование при повышении напряжения, а дифференциальный выполняет одновременно функцию и УЗО и автомата.

    Выбор двухполюсного автомата по мощности однофазного водонагревателя приведён в таблице 4.

    Таблица 4

    Мощность водонагревателя, кВт Тип автомата
    0,7
    1,3
    2,2 10А
    3,5 16А
    4,4 20А
    5,5 25А
    7,0 32А
    8,8 40А
    11,0 50А
    13,9 63А

    При выборе излишне чувствительных устройств защиты, бойлер будет постоянно отключаться, а вода нормально не нагреется.

    Схемы подключения

    Схема подключения принимается в зависимости от желательного уровня и приборного исполнения защиты людей и оборудования. Ниже приведены несколько распространённых схем, а также видео, в котором даются подробные объяснения этим схемам.

    Подключение только через розетку

    Защита — двойной автомат: 1 — вилка; 2 — розетка; 3 — двойной автомат; 4 — щит; заземление

    Подключение через электрощит: 1 — автомат; 2 — УЗО; 3 — электрощит

    В схеме УЗО + двойной автомат: 1 — УЗО 10 мА; 2 — вилка; 3 — розетка IP44; 4 — двойной автомат; 5 — линия водонагревателя; 6 — линия квартиры; 7 — электрический щит; 8 — заземление

    По правилам безопасности все электромонтажные работы выполняются при отключенной подаче электротока на индивидуальном электрощите. Не включайте в сеть водонагреватель, не заполнив его водой. Не сливайте воду из него, не отключив электричество.

    Как установить водонагреватель проточного типа

    Как уже говорили, проточный водонагреватель имеет меньшие габариты, потому место для него найти проще. Его можно повесить рядом на стене, а можно -упрятать в шкафчик. Его габариты обычно 15*20 см*7 см или около того. В общем — небольшие. Вес — от силы 3-4 кг, так что и к крепежу требования минимальны. Обычно или навешивается на два вкрученных в стену дюбеля небольшого диаметра, или имеет монтажную пластину, которая прикручивается к стене, а не нее уже навешивается водонагреватель. Как установить водонагреватель проточного типа разобрались, теперь о подключении.

    Подключение проточного водонагревателя к водопроводу

    С этой стороны все просто. Но недостатком является то, что одновременно снабжать водой он может только одну точку. В зависимости от места установки на выход теплой воды ставят или душевую лейку с гибким шлангом, или гусак — для мытья посуды. Есть возможность через тройник поставить и «гусак» и лейку (как крайней справа картинке).

    Как подключить проточный электрический водонагреватель

    Чтобы была возможность при необходимости снять водонагреватель и не перекрывать при этом воду во всей квартире или доме, на входе и на выходе ставят шаровые краны. Они относятся к обязательному оборудованию. Подключение от патрубков до точи врезки в линию подачи холодной воды осуществляется так же, как и при подключении бойлера: гофрированными шлангами из нержавейки или пластиковыми трубами. Горячая вода до точки при необходимости ведется гибким шлангом: тут температур слишком высоких в принципе не бывает, так что он должен выдержать.

    Схема подключения проточного водонагревателя к водопроводу

    Еще одна особенность проточных нагревателей воды состоит в том, что они могут нормально нагреть только определенное количество воды. При увеличении потока или чересчур низкой температуре на входе они с задачей на справляются. Потому чаще всего такой водонагреватель используется как временный — на даче или при отключении горячего водоснабжения на профилактику (на лето).

    Решить вопрос с чрезмерным количеством воды (при повышении давления выше нормативного) несложно: или поставить редуктор на входе или ограничитель потока. Редуктор — более серьезное устройство и его рекомендуют ставить на входе в квартиру, а ограничитель потока — небольшой цилиндр с клапаном. Его накручивают на входной патрубок холодной воды. Пример того, как установить водонагреватель проточного типа и куда накрутить ограничитель потока — в видео.

    Подключение к электричеству

    С электрической частью подключения все также как и с бойлером: выделенная линия, УЗО+автомат. Другие только номиналы и сечение проводов. Номинал при мощности до 5 кВт — 25 А, до 7 кВт — 32 А, от 7 до 9 кВт — 40 А. Сечение жиды медного провода — 4-6 мм (моножила).

    Подключение к водопроводу

    Сегодня используются четыре основных схемы такого подключения:

    • Для настенных агрегатов применяется соединение через трехходовой канал. При определенных и заранее заданных условиях, встроенный в нагреватель термостат производит переключение клапана, что позволяет горячей жидкости циркулировать по змеевику-нагревателю, расположенному в накопителе. Как только нужная температура достигается, в систему поступает сигнал, прекращающий циркуляцию. Такая схема подключения бойлера к котлу требует наличия специального расширительного бачка и циркуляционного насоса.
    • Система двух насосов, при которой работа отопительного устройства производится только в одну сторону. Когда надо нагреть воду в накопительном баке, система циркуляции отопительного контура отключается и появляется возможность для продвижения жидкости в накопитель. После того, как происходит нагрев до нужной температуры, теплоноситель вновь начинает циркулировать в отопительной системе, но нагрев воды прекращается. Такое подключение бойлера к котлу имеет один существенный недостаток: периодически приходится прерывать процесс отопления жилища.
    • Подключение бойлера к системе с несколькими контурами. Подобный вариант применяется тогда, когда для обогрева строения одновременно применяется несколько нагревателей. Для нормального функционирования такой системы нужно скрупулезное регулирование посредством вентилей.
    • Подключение через «стрелку» — гидравлический коллектор. Подобную схему используют тогда, когда от одного отопительного прибора работает и «теплый пол», и основное отопление. Бойлер, нагревающий воду от газового котла, также подключается к такой гидравлической стрелке.
    • синий – для холодной воды;
    • красный – для горячей воды.

    https://youtube.com/watch?v=M2_WSzsUzxE%3F

    Установка водонагревателя на стену (традиционный вариант)

    Установка водонагревателя на стену

    Прибор можно устанавливать лишь на несущей стене, в максимальной близости от водозаборной точки, ведь температура воды, двигающейся по трубам, снижается.

    Ниже приведена последовательность действий.

    Клапан водонагревателя

    Шаг 1. Вначале необходимо выбрать место для установки. При этом нужно придерживаться определенных требований.

    1. К прибору нужно обеспечить свободный доступ на весь эксплуатационный срок.
    2. Состояние электропроводки должно быть удовлетворительным, поскольку работающий бойлер создает большую нагрузку.
    3. То же касается и состояния трубопровода. Довольно часто людям приходится менять старые трубы вместо установки нагревателя ввиду невозможности врезки прибора в старую магистраль.
    4. Бойлер можно вешать на стену лишь в том случае, если она способна выдержать вдвое больше его веса. К примеру, если полезный объем прибора составляет 75 л, то подойдет лишь стена, выдерживающая 150 кг и больше.

    Шаг 2. ТЭНы, которыми оборудуются водонагреватели, всегда очень мощные, ведь скорость нагрева воды должна быть максимальной. В связи с этим к проводу, который будет использоваться при подключении, предъявляются определенные требования. Их достаточно много и производители обычно указывают их в техпаспорте. Отметим лишь, что минимальный диаметр провода должен составлять 5-6 мм.

    Схема крепления бойлера к стене

    Также следует выяснить максимальное напряжение, на которое рассчитан счетчик (если оно меньше 40 А, то счетчик заменяется на новый, более мощный), после чего приобрести переключатель под конкретное количество ампер и дополнительный кабель 3х6 мм.

    Шаг 3. После подготовительных работ можно приступать непосредственно к установке. На стене отмечается, где будет находиться самая низкая точка нагревателя. Далее измеряется расстояние между отметкой и верхней крепежной планкой устройства. По отметкам проделываются отверстия.

    В стенах из кирпича или бетона для проделывания отверстий используется победитовое сверло, если стена деревянная, то подойдет стандартное. Диаметр отверстий должен быть на несколько миллиметров большим диаметра дюбелей.

    После этого дюбели забиваются и вкручиваются анкеры, на которые будет навешиваться нагреватель. Анкеры поворачиваются до упора, затем на них надевается крепежная планка.

    Установка водонагревателя

    Шаг 4. При подключении к водопроводу используются гибкие шланги или ПП трубы. На корпусе должно быть два разъема:

    • красный для горячей воды;
    • синий для забора холодной.

    Подключение бойлера

    Клапан-предохранитель, который идет в комплекте с водонагревателем, устанавливается перед вводом для холодной воды. Для этого место соединения обматывается лентой ФУМ, накручивается кран, а на клапан, находящийся снизу, закручивается шланг. Так же второй конец шланга прикручивается к трубе горячего водоснабжения.

    Видео – Нужен ли предохранительный клапан

    Затем шланг для холодной воды прикручивается к водопроводу и подсоединяется к синему отверстию. В этом месте желательно установить шаровый кран, чтобы всегда иметь возможность при необходимости перекрыть воду.

    «Водопроводные» мероприятия закончены, остается лишь подключить нагреватель к сети.

    Установка водонагревателя

    Шаг 5. Предохранительное реле, шнур и вилка должны идти в комплекте с бойлером. Перед подключением рядом с нагревателем оборудуется заземленная розетка.

    Можно пойти другим путем – поставить автоматический переключатель. Это удобно тем, что все клеммы переключателя уже обозначены:

    • синий провод нулевой;
    • коричневый для фазы;
    • желтый (или любой другой цвет кроме первых двух) для заземления.

    После подключения всех контактов подается напряжение. Если все сделано правильно, на бойлере загорится индикатор. Остается лишь заполнить бак и задать нужную температуру.

    Индикатор

    Шаг 6. Проверка системы. После заполнения бака открывается кран для горячей воды – это необходимо для удаления воздуха. После включения прибор работает несколько часов, затем можно приступать к активной эксплуатации.

    Рекомендации по размещению бойлера

    Проточные модели монтируются возле точек водоразбора, врезаются в трубопровод, и поэтому нагревают поток воды сразу, используя для этого максимальную мощность

    Схема подключения ЭВН к водопроводу Важно запомнить, что подключение к электрической сети прибора, не заполненного водой, категорически запрещено, а жидкость, прошедшая через водонагревательное оборудование, не должна использоваться в пищевых целях

    Заполненный водой бойлер включите в сеть и проверьте работоспособность.

    Специальных требований к материалу конструкций, соединяющих бойлер и водопровод, не предъявляется.

    С этой целью производится стандартный монтаж прибора на стене при помощи специальных крепежей с последующим подключением к водопроводу. Материал наносится по спирали, стык проваривается лазером. При подключении бойлера мощностью от 3,5 кВт следует использовать трехжильный провод сечением 3 мм2.

    Первый из вариантов распространен в случаях, когда нужно подключить накопительный бак. Кроме сочетания указанных условий, нужно, чтобы место его расположения было максимально приближено к точкам потребления горячей воды, что позволит сократить тепловые потери при прохождении по трубам.

    Монтажная схема в любом случае подразумевает установку запорных кранов. Здесь же следует отметить качественно безошибочно выполненную изоляцию всех подходящих и отходящих линий По сечению питающего кабеля картина аналогичная. Если в собственных силах есть хоть малейшие сомнения, то лучше довериться профессионалам.

    Это обусловлено крупными габаритами накопительного агрегата и его существенным весом. Речь идет о газовых котлах , укомплектованных собственным циркуляционным насосом.

    Требования касаются прежде всего содержания минеральных солей и других вредных для здоровья человека примесей; После того, как все перечисленные выше шаги проделаны, приступают к монтажу непосредственно труб и арматуры ГВС. Последнее время быстро набирают популярность проточные водонагреватели. Подключение водонагревателя в квартире или частном доме обязательная мера. Разработаны и применяются также резьбовые фитинги, основное применение которых заключается в использовании на местах перехода от металлического трубопровода к полипропиленовому, например, при установке элементов трубопровода с металлическими корпусами. Производится осмотр системы для выявления протечек и их устранение по мере выявления. Подключение водонагревателя своими руками

    С этим читают

    Устройство водонагревателей Термекс

    Цены на водонагреватели Термекс(Thermex) в нашем каталоге

    Цены на ТЭНы для водонагревателей Термекс

    Электроводонагреватели thermex разработаны и изготовлены в строгом соответствии с международными стандартами EN 60.335-2-21, гарантирующими надежность и безопасность эксплуатации. Все модели прошли обязательную сертификацию Госстандарта России и полностью соответствуют требованиям ГОСТ-27570.18-92, ГОСТ 23511-79, ГОСТ Р 50033-92.

    Всё типы и модели электроводонагревателей расчитаны на подключение к сети 220+10% В.

    1. Выходная трубка для горячей воды
    выполнена из нержавеющей стали.
    2. Внутренний бак
    изготовлен из стабилизированной стали, высокоустойчивой к коррозии.
    3. Большой магниевый анод
    для защиты от коррозии.
    4. Стальной фланец
    закрепленный на 5-ти болтах в корпусе водонагревателя, обеспечивает быструю и простую установку. На фланце смонтированы: нагревающий элемент, магниевый анод и термостат.
    5. Внешняя оболочка водонагревателя
    выполнена из стали и покрыта специальной порошковой эмалью, которая сохраняет сияющий вид в течении многих лет.
    6. Glasslined!
    внутренняя поверхность бака покрыта стеклофарфором (технология GLASSLINED) и вода в баке остается такой же чистой, как в стеклянной посуде.
    7. Экологически чистая теплоизоляция (cfc free)
    мощный слой пенополиуретана высокой плотности предотвращает потери тепла, предельно снижая затраты электроэнергии.
    8. Трубка подачи холодной воды
    изготовлена из нержавеющей стали
    9. Термостат с двойной защитой
    обеспечивает автоматическое регулирование температуры и две ступени защиты.

    ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ МОДЕЛЕЙ thermex

    1, 8 Трубки подачи и забора воды. Внутри водонагревателя трубки подачи и забора воды расположены таким образом, что холодная вода поступает снизу, а горячая забирается сверху. Холодная вода, поступая в водонагреватель, проходит через рассекатель струи и равномерно распределяется по объему бака, постепенно вытесняя нагретую воду вверх, где и осуществляется забор горячей воды. При этом соблюдается принцип не перемешивания слоев воды, благодаря которому потребитель получает воду однородной температуры.

    2, 6 Внутренний бак и внутреннее покрытие бака. Бак во всех моделях изготовлен из высокопрочной стабилизированной стали, устойчивой к коррозии. Внутренняя поверхность бака покрыта стеклофарфором, который обжигается при температуре + 850°С. Химически нейтральный стеклофарфор защищает стальной бак от коррозии. Благодаря особой кристаллической структуре стеклофарфор выдерживает значительные деформирующие нагрузки.Коэффициент линейного расширения стеклофарфора близок к коэффициенту расширения стали. Благодаря этому не происходит отслоения покрытия при эксплуатации прибора.

    3 Магниевый анод предназначен для уменьшения электрохимической коррозии внутреннего бака. Для продления срока службы водонагревателя рекомендуется производить замену магниевого анода не реже 1 раза в 6 месяцев.

    4 Стальной фланец. На фланце смонтированы: ТЭН - термоэлектронагреватель (нихромовая спираль в медном кожухе), термостат, магниевый анод. Съемный опорный фланец крепится в корпусе водонагревателя с помощью резьбы или болтов.

    5 Внешнняя оболочка электроводонагревателя. Корпус большинства моделей электроводонагревателей изготовлен из стали. Корпус моделей объемом 5 л, 10 л и 15 л изготовлен из пластика. Модель объемом 30л выполняется как в пластике, так и в металле.

    7 Экологически чистая теплоизоляция (CFC FREE) Между корпусом и внутренним баком размещена теплоизоляция из экологически чистого пенополиуретана. Толщина ее колеблется в зависимости от модели от 18 до 40 мм. Благодоря этому средние теплопотери составляют 1° за 1,5-2 часа.

    9 Термостат с двойной защитой. Термостат имеет плавную регулировку температуры до +75°С и устройство защиты водонагревателя от перегрева. Если температура воды достигнет предела допустимой температуры нагрева (выше +85°С), защитное устройство, расположенное внутри термостата, автоматически отключает ТЭН от сети. Температурный режим работы водонагревателя устанавливается самим пользователем при помощи терморегулятора. Заданный пользователем температурный режим термостат поддерживает автоматически. При падении температуры воды в приборе более чем на 3° термостат включает ТЭН, после чего температура повышается до заданной.

    В комплект поставки входит предохранительный клапан, который монтируется на трубке подачи холодной воды и выполняет следующие защитные функции:

    • предотвращает самопроизвольный слив воды из водонагревателя при отключении подачи холодной воды в магистральной сети;
    • уравнивает давление нагреваемой воды с давлением воды в системе водопровода: при повышении давления в водонагревателе выше давления воды в магистральной сети, клапан открывается и давление понижается до магистрального.
    • при повышении допустимого давления в магистральной сети, автоматически, через дренажное отверстие обратного клапана, происходит сброс избытка давления.

    На обратной стороне электроводонагревателя расположен кронштейн для крепления к стене.

    • Модели 5, 10л, 15л и 30л в пластмассовом корпусе имеют специальное отверстие для крепежа.
    • Модель объемом 300л - устанавливается на специальной подставке в вертикальном положении
    • Модель 300 PB - является напольным водонагревателем. Патрубок подачи холодной воды расположен в нижней части прибора, а забора горячей воды сверху.

    Ключевые слова: водонагреватели, водонагреватели Термекс (Thermex), водонагреватели Термекс

    Схема подключения

    и водоснабжения. Монтаж, подключение и дальнейшее обслуживание накопительного (накопительного) электрического водонагревателя «Термекс» (Россия)

    Для подключения сантехники к водопроводной сети применяется гибкая водопроводная труба. Он востребован при подключении смесителей, душевых, унитазов и других точек водозабора и значительно упрощает процесс монтажа. Гибкий шланг также используется при установке газового оборудования. От аналогичных устройств для воды он отличается технологией изготовления и особыми требованиями безопасности.

    Характеристики и типы

    Гибкий шланг для подключения водопровода - это шланг разной длины из нетоксичного синтетического каучука. Благодаря эластичности и мягкости материала он легко занимает нужное положение и допускает установку в труднодоступных местах. Для защиты гибкого шланга имеется верхний армирующий слой в виде оплетки, которая изготовлена ​​из следующих материалов:

    • Алюминий. Такие модели выдерживают не более +80 ° C и сохраняют работоспособность 3 года.При повышенной влажности алюминиевая оплетка подвержена ржавчине.
    • Из нержавеющей стали. Благодаря такому армирующему слою срок службы гибкого водопровода составляет не менее 10 лет, а максимальная температура транспортируемой среды +95 ° C.
    • Нейлон. Эта тесьма используется для изготовления армированных моделей, выдерживающих температуру до +110 ° C и рассчитанных на интенсивную эксплуатацию в течение 15 лет.

    В качестве крепежа используются пары гайка-гайка и гайка-соединение, выполненные из латуни или нержавеющей стали.Устройства с разной допустимой температурой различаются цветом тесьмы. Синие используются для подключения к трубопроводу холодной воды, а красные - к горячей.

    Выбирая подводку для воды, нужно обращать внимание на ее эластичность, надежность застежек и предназначение. Также обязательно наличие сертификата, исключающего выброс токсичных компонентов резиной при эксплуатации.

    Особенности газовых подключений

    При подключении газовых плит, колонок и другого оборудования также используются гибкие шланги.В отличие от водных моделей, они желтого цвета и не проходят экологических испытаний. Для фиксации используется торцевая стальная или алюминиевая арматура. Различают следующие типы устройств для подключения газовых приборов:

    • шланги ПВХ армированные полиэфирной нитью;
    • из синтетического каучука с оплеткой из нержавеющей стали;
    • Сильфон
    • , выполненный в виде гофрированной трубы из нержавеющей стали.

    Холдинг «Сантехкомплект» предлагает инженерное оборудование, арматуру, сантехнику и аксессуары для ее подключения к коммуникациям.В ассортименте представлены товары и материалы известных зарубежных и отечественных производителей. При оптовых закупках действуют скидки, а качество продукции подтверждается сертификатами установленного образца. Для информационной поддержки и помощи каждому клиенту закреплен персональный менеджер. Возможность организовать доставку по Москве и в другие регионы РФ позволяет быстро получить купленный товар без лишних хлопот.

    Дренаж - это ирригационно-дренажная мера, направленная на удаление излишков грунтовых вод.

    Если вода длительное время не уходит с участка, почва оплеивается, если кусты и деревья быстро пропадают (замачиваются), нужно срочно принять меры и осушить участок.

    Причины заболачивания

    Есть несколько причин заболачивания:

    • глинистая тяжелая структура почвы с плохой водопроницаемостью;
    • водоупор в виде серо-зеленой и красно-коричневой глин расположен близко к поверхности;
    • высокое залегание подземных вод;
    • техногенные факторы (строительство дорог, трубопроводов, различных объектов), препятствующие естественному дренажу;
    • нарушение водного баланса при строительстве оросительных систем;
    • Ландшафтный участок расположен в низине, овраге, котловине.В этом случае важную роль играют осадки и приток воды с возвышенностей.

    Чем грозит избыток влаги в почве

    Последствия этого явления вы можете увидеть сами - деревья и кустарники погибают. Почему это происходит?

    • уменьшается содержание кислорода в почве и увеличивается содержание углекислого газа, что приводит к нарушению процессов воздухообмена, водного режима и режима питания в почве;
    • Происходит кислородное голодание корнеобразовательного слоя, что приводит к гибели корней растений;
    • Поступление в растения макро и микроэлементов (азота, фосфора, калия и др.)) нарушается, так как избыток воды вымывает из почвы подвижные формы элементов, и они становятся недоступными для усвоения;
    • происходит интенсивное расщепление белков и, соответственно, активизируются процессы гниения.

    Растения могут сказать вам, какой уровень грунтовых вод находится на

    Присмотритесь к флоре вашего участка. Населяющие его виды подскажут, на какой глубине расположены слои грунтовых вод:

    • верхняя вода - в этом месте лучше всего выкопать водоем;
    • на глубине до 0.5 м - бархатцы, полевые хвощи, разновидности осоки - пузырчатая, падуб, лисица, лангсдорфская камышовая трава;
    • на глубине от 0,5 м до 1 м - таволга, канареечник;
    • от 1 м до 1,5 м - благоприятные условия для овсяницы луговой, мятлика, мышиного гороха, рядков;
    • от 1,5 м - пырей, клевер, полынь, подорожник.

    Что важно знать при планировании дренажа участка

    Каждая группа растений имеет свои потребности во влажности:

    • при глубине залегания грунтовых вод от 0.5 на 1 м, овощи и однолетние цветы могут расти на высоких грядках; №
    • глубина слоя воды до 1,5 м. Хорошо переносится овощами, злаками, однолетниками и многолетниками (цветами), декоративными и плодово-ягодными кустарниками, деревьями на карликовом подвое;
    • если грунтовые воды находятся на глубине более 2 м, можно выращивать фруктовые деревья;
    • Оптимальная глубина залегания грунтовых вод для сельского хозяйства от 3,5 м.

    Нужен ли дренаж участка

    Запишите свои наблюдения хотя бы на время.Вы сами понимаете, сколько нужно дренажа.

    Может быть, имеет смысл просто перенаправить талую и осадочную воду по обходному каналу, не допуская их протекания через ваш участок?

    Может, стоит спроектировать и оборудовать ливневую канализацию и улучшить состав почвы и этого будет достаточно?

    Или стоит делать дренаж только для плодовых и декоративных деревьев?

    Точный ответ вам даст специалист, которому мы настоятельно рекомендуем позвонить.Но после прочтения этой статьи вы получите некоторое представление об этой проблеме.

    По окончании технологических и производственных задач по устройству канализационной системы в многоквартирном доме, производственном здании, а также в частном хозяйстве требуется испытание задействованной системы методом принудительного пролива. Эта задача была применена для выявления возможных дефектов или неправильной установки всей задействованной канализационной части, и протокол испытаний внутренней канализационной системы и желобов будет вещественным доказательством приемки объекта.

    Визуальный осмотр должен сопровождаться внесением в акт испытаний систем внутренней канализации и водостоков по СНИП, что в настоящее время представлено действующими правилами приложения серии «Д», что соответствует СП 73.13330.2012 «Внутренние санитарно-технические системы здания», недавно была применена новая обновленная рабочая редакция СНиП 3.05.01-85.

    20.02.2017 Евгений Фоменко

    Рассмотрим, как подключить водонагреватель Thermex, когда он уже установлен.В начале всех работ перекрываем краны на входе воды в квартиру. Нам понадобится набор ключей, пакля и герметик, дрель, а также, в зависимости от материала трубы, болгарка, резак для пластиковых труб или паяльник для пропиленовых соединений.

    Также потребуются трубы, три клапана, зажимы для крепления, дюбеля и саморезы, обратный клапан (может поставляться в комплекте с устройством Termex), тройники. Сначала продумываем схему подключения и делаем примерный рисунок на бумаге.

    Далее переносим уже реальные размеры с линиями, по которым трубы будут переходить к стене с помощью карандаша или маркера. По сути, мы заливаем в бойлер холодную воду, а нагретую выводим в стояк с горячей водой.

    В первую очередь врезаем тройники в стояки горячей и холодной воды. Сделать это самостоятельно несложно, если у вас есть металлопластиковые или пропиленовые трубы. В первом случае покупается и врезается тройник; для подключения к пропиленовой трубе нужен специальный паяльник.

    Если у вас старый металлический водопровод, и вы не планируете его сейчас менять, вырезаем отрез трубы по размеру тройника болгаркой, нарезаем резьбу плашкой на концах и прикручиваем на латунном тройнике с накидными гайками. Для герметичности используем резиновые прокладки.

    Резиновый уплотнитель для котла Termex

    Если вы устанавливаете водонагреватель в частном доме, то, скорее всего, у вас нет труб горячего водоснабжения. Это упрощает задачу, нужно только проложить канал от котла к смесителю.Если у вас несколько точек водоснабжения, то с помощью тройников делается необходимое количество ответвлений.

    Затем подводим трубы как можно ближе к водонагревателю, оставляя место для гибких шлангов. Закрепляем их, просверлив отверстия в стене и поставив на дюбеля зажимы соответствующего диаметра саморезами. Модели Thermex Hit H 10-0 и Thermex Hit 10 U могут иметь как нижнее, так и верхнее подключение.

    Монтируем отводы на обе трубы. В конце входа холодной воды ставим сначала обратный клапан, а потом дополнительный тройник с краном.Если вы покупаете предохранительный клапан самостоятельно, важно соблюдать напорную характеристику, соответствующую модели водонагревателя.

    Эти данные записаны в инструкции по эксплуатации устройства. При установке обратите внимание на стрелку направления потока, нарисованную на клапане. Дополнительный тройник с краном нужен для того, чтобы слить воду из бака при обслуживании или использовать подачу жидкости в случае отключения централизованного водоснабжения.

    Клапан сливной котла

    Устанавливаем гибкие шланги.На корпусе есть отметки, синее кольцо отмечает вход холодной воды, а красное - горячую. Гибкие шланги дорогие и хорошего качества.

    Не рекомендуется делать лайнер без шлангов, так как в этом случае все перепады давления будут попадать в резервуар. Для дополнительной безопасности на входе установлен редуктор уравнивания давления. Он регулируется на давление немного меньшее, чем указано в инструкции.

    Подключить проточные водонагреватели, такие как Thermex 350 Stream и Thermex 500 Stream, намного проще.Они рассчитаны на один водопроводный кран и требуют подачи и подогрева только холодной воды в смеситель.

    На этом подключение завершено, осталось проверить надежность подключения и настроить параметры котла. Открываем вентиль на входе холодной воды (при этом горячий кран оставляем закрытым). Включаем смеситель с горячей водой.

    В баке начнет скапливаться жидкость. Внимательно осматриваем все компоненты на предмет утечек. Если где-то появляются капли, закройте воду, раскрутите узел, смените паклю и снова соберите.


    Для заполнения 50-литрового бака требуется около 5 минут, а для 80-литрового резервуара - около 8 минут. Когда из миксера потечет вода, это означает, что бак полон и можно включать прибор. Включаем котел в электросеть.

    Если у вас есть модель с электронной платой управления, например, Thermex Flat Plus IF 30 V или Thermex Stainless G5, мы выполняем начальную настройку. На панели управления есть три кнопки, три световых индикатора и ЖК-дисплей.

    Нажмите кнопку питания с пометкой «ВКЛ / ВЫКЛ». Используйте вторую кнопку переключателя мощности для выбора необходимой мощности, а третью - для установки температуры. Он отобразится на экране, а через две секунды изменится на текущий.

    В более простых моделях без электронной платы управления, таких как Thermex ER 50 V, настройка является механической. Просто установите уровень нагрева ручкой и включите один или два нагревательных элемента красными переключателями.

    Предлагаем посмотреть видео о подключении котла Termex в квартире:

    После покупки бойлера нужно подумать, как подключить водонагреватель Termex своими руками.

    От того, насколько правильной будет его установка, зависит качество и продолжительность работы.

    В специализированных магазинах представлен широкий выбор водонагревательных агрегатов.

    Сочетание высокого качества и доступной стоимости входит в водонагреватели марки Thermex.

    Доступны в накопительном и проточном типе.

    Хранилища имеют надежную конструкцию, их может установить человек, не имеющий опыта в подобном деле.

    Такой водонагреватель можно установить в любом месте дома, квартиры, дачи.Через него можно одновременно подавать нагретую воду в кран на кухне, в ванную, душевую кабину.

    В случае какой-либо неисправности сработает предохранительный клапан, встроенный в систему.

    Проточные нагреватели Termex собираются из качественных деталей, поэтому срок их службы долгий, а качество их работы высокое.

    У них, как и у накопителей, есть предохранительный клапан. Он защищает устройство в случае повреждения.

    Прежде чем отдать предпочтение какому-либо типу котла, стоит проанализировать вместимость бака, условия, в которых будет использоваться оборудование, и его внешний вид.

    Для подключения водонагревателя можно воспользоваться услугами специализированных компаний.

    Установка не займет много времени, но будет стоить больших денег. Стоимость обычно зависит от типа водонагревателя.

    Стоит учесть, что в стоимость установки включены только основные монтажные работы. Все дополнительные процедуры оплачиваются дополнительно.

    Есть еще вариант - установка котла своими руками. Чтобы установка прошла успешно, необходимо иметь опыт работы с водопроводом.

    Соблюдая последовательность работы, водонагреватель будет установлен правильно.

    Однако вы можете получить следующие преимущества:

    • денег будет сэкономлено;
    • можно получить новые знания, навыки, которые помогут решить проблемы в случае поломки водонагревателя;
    • при поломке агрегата вызывать мастера для демонтажа водонагревателя не нужно.

    Для установки котла своими руками необходимо иметь необходимые инструменты и дополнительные элементы.Вам понадобится рулетка, чтобы измерить расстояние между отверстиями.

    Бак устанавливается на анкерные болты, требующие отверстия в стене. Для их изготовления вам понадобится перфоратор со сверлом необходимого диаметра.

    Кроме того, вам понадобятся гаечные ключи, плоскогубцы, отвертки, кусачки.

    Заранее необходимо приобрести запорные краны, а к ним соответствующее количество тройников.

    Не забудьте про гибкие соединительные шланги и необходимое количество метров пластиковой трубы, если вам нужно поменять сантехнику в доме.

    Для устройства новой электропроводки стоит приобрести трехжильный провод, длина которого должна быть не менее расстояния между котлом и щитом. Кроме того, понадобится розетка и автомат для щита.

    Подготовительные работы

    Для установки водонагревателя необходимо определить, где он будет висеть или стоять. Для помещений с небольшой площадью можно установить небольшой бойлер, вмещающий 50-80 литров воды.

    Эти емкости чаще всего вешают на стену.Вы можете выбрать водонагреватель любого диаметра, конструкции.

    Если нужно установить емкость объемом более 220 литров, то на стену ее вешать нельзя. Для такой емкости нужно найти место на полу.

    При креплении водонагревателя к стене стоит выбрать для этого несущую стену, чтобы она могла выдержать вес агрегата.

    Должны быть в наличии анкерные болты для крепления резервуара. В некоторых моделях они идут в комплекте с баком, иногда нужно приобретать крепления отдельно.

    Для водонагревателей, которые устанавливаются вертикально и имеют объем 30–100 литров, требуются 2 анкерных болта.

    Если необходимо установить горизонтальный агрегат объемом 50-100 литров, то необходимо иметь 4 крепежа.

    Место, где будет размещен котел, должно соответствовать требованиям:

    • Водонагреватель должен быть доступен в течение всего периода его эксплуатации;
    • Установка бака на стену позволяет выдерживать нагрузку, в два раза превышающую вес водонагревателя;
    • Стоит проверить проводку, она должна выдерживать работу водонагревателя.Если проводка старая, то ее нужно будет заменить;
    • Необходимо проверить состояние труб в помещении; должны быть созданы выходы для подключения водонагревателя.

    Установка водонагревателя

    Проточные водонагреватели «Термекс» благодаря своим размерам могут быть установлены над раковиной, что существенно сэкономит место в помещении. Вода нагревается в металлической колбе.

    В связи с применением мощных ТЭНов стоит сделать отдельный автомат проточного котла.

    Таким образом, общая электропроводка в доме, квартире всегда будет исправна и не зависит от включения агрегата.

    Схема установки водонагревателя может быть временной или стационарной. В первом случае к тройнику подключается система холодного водоснабжения, после чего совмещается с водонагревателем.

    Схема стационарной установки предполагает создание параллельной системы водозабора и подачи жидкости.

    Тройники необходимо разрезать отдельно для холодной и горячей воды.Запорная арматура устанавливается за тройниками.

    Впускной патрубок проточного котла необходимо подсоединить к патрубку холодной воды.

    Выход подключается к крану, через который подается уже нагретая вода.

    Герметичность системы проверяется в обязательном порядке при временном, стационарном подключении.

    Для этого одновременно откройте кран горячей воды в душе, в ванной, на кухне. Если протечек нет, то можно включать электричество.

    Накопительные водонагреватели Termex не предъявляют таких требований к электропроводке, как проточные.

    Установка и подключение требует использования схемы, при которой вода может подаваться одновременно в кран, душ.

    Установить котел данного типа своими руками несложно, если есть необходимый инструмент. На стену, где будет располагаться водонагреватель, наносится разметка.

    Крепежные элементы устанавливаются на отмеченные места.

    После закрепления бака на стене потребуется подключить воду, установить предохранительный клапан.

    При подключении водопровода стоит убедиться, что вентиль закрыт. После завершения монтажа всей системы проверяется работа водонагревателя Термекс.

    При проверке все стыки частей трубопровода должны быть герметизированы, а нагретая вода должна идти из-под крана.

    Чтобы наглядно увидеть, какая схема установки водонагревателя Термекс своими руками, вы можете посмотреть видео в нашей статье.

    Как правильно подключить водонагреватель к водопроводу

    Для правильного подключения проточного накопительного бака необходимо соблюдать определенную последовательность.

    Чаще всего в каждом комплекте есть схема, описывающая установку котла.

    Информация по каждой модели:

    • количество отверстий в стене;
    • видов и количества креплений;
    • подробное описание трубных соединений;
    • какие агрегаты, оборудование пригодятся для правильной установки бака.

    Для подключения котла Termex своими руками необходимо выполнить следующую последовательность действий.

    Стоит осмотреть водопроводные трубы. Если они изношены, их рекомендуется заменить новыми.

    Допускается установка труб из любого материала: металлопластика, пластика, стали, меди.

    На котел обязательно установить предохранительный клапан. Его роль заключается в защите оборудования от избыточного давления.

    Установка должна производиться на патрубок, куда подается холодная вода.Фум-лента, герметик должны обеспечивать герметичность.

    Шаровые краны устанавливаются на трубы, которые подводятся к водонагревателю. Благодаря им можно регулировать подачу воды в емкость.

    На выходе вода будет подаваться под постоянным давлением. Это устройство важно при установке котла в многоэтажных домах, где давление в водопроводе скачет.

    После завершения монтажа водопровода нужно открыть кран для подачи воды в емкость.После его наполнения из-под крана должна идти хорошо нагретая вода.

    На этом этапе проверяется герметичность всех стыков.

    Как правильно подключить водонагреватель к электричеству?

    Водонагреватель Термекс - устройство повышенной мощности.

    Очень важно перед подключением проверить проводку по всей квартире и оценить ее возможности: размер сечения провода, из чего он сделан, максимальная нагрузка на провод.

    Если проводка слабая, но провод в хорошем состоянии, то полностью менять его по всей квартире или дому не нужно.

    В этом случае можно проложить дополнительный кабель от водонагревателя к экрану.

    Так водонагреватель Термекс проработает без поломок и сбоев.

    В статье приведу реальный случай, когда мне удалось отремонтировать накопительный водонагреватель Термекс, в котором сгорела электронная плата управления. Причем плату менять не пришлось, зато работу водонагревателя полностью восстановили.

    Основной посыл статьи.В настоящее время ремонт любой домашней электроники, включая обогреватели, сводится к простому выявлению неисправной детали и ее замене. Когда деталь и сам ремонт сопоставимы со стоимостью самого устройства, ремонт считается нецелесообразным и вещь выбрасывается.

    Однако существуют альтернативные методы ремонта, которые позволяют практически полностью восстановить работоспособность устройства без больших затрат. А затраты как раз заключаются в том, что вам придется покупать оригинальную запчасть, которая обычно стоит неоправданно дорого.

    Яркий пример - в статье о том, когда вместо покупки и замены дорогостоящего контроллера его выкидывают, а люстру переделывают в обычную, управляемую рукой с 2 ​​или 3 ключами.

    Еще парочка полезных ссылок для тех, кому нужен не накопитель, а проточный водонагреватель:

    Такие водонагреватели еще называют бойлерами, что не совсем так, так как вода в них не кипит, а нагревается обычно максимум до 70 градусов.

    Для начала, как всегда, начнем с теории.

    Устройство накопительного водонагревателя Термекс.

    Пациентом в этом примере является плоский настенный накопительный водонагреватель Thermex ID 80H. Его основные характеристики:


    Подписывайтесь! Это будет интересно.

    • Мощность - 2 кВт,
    • Объем - 80 л.

    Водонагреватель накопительный Termeks ID 80 H - характеристики

    Вкратце электрическая схема выглядит так:

    Принципиальная электрическая схема накопительной батареи Термекс

    Работа контура водонагревателя следующая.

    Питание 220В на плату питания подается через термопредохранитель (на схеме не показан), размыкающий цепь питания, если вода в баке (точнее, сам ТЭН) нагревается выше 95 ° С.

    Устройство накопительного водонагревателя Термекс. Тепловой предохранитель, нагревательный элемент.

    Эта панель устанавливает текущее время, программу нагрева, время включения-выключения. И самое главное, температура выставлена. Также отображаются различные сообщения о сигналах тревоги и текущем статусе.Все управляется 5 кнопками.

    Плата управления соединена с платой питания шлейфом, в котором есть несколько проводов.

    Плата питания водонагревателя. Импульсный источник питания. Кому это нужно? Лежит без дела, отдам за символическую плату).

    Плата питания также подает напряжение на нагревательный элемент (ТЭН), который установлен в водонагревательном баке. Обратная связь по температуре обеспечивается датчиком температуры, который также подключен к плате питания.Благодаря этому датчику температуру воды в баке можно более или менее поддерживать около установленного значения.

    Существуют и другие регуляторы температуры, которые могут поддерживать температуру в гораздо более точных пределах, поскольку в них используется другая элементная база (твердотельное реле вместо обычного) и принцип действия (ширина петли гистерезиса имеет тенденцию к ноль из-за анализа текущей температуры). Об этом я говорил в своей недавней статье.

    Это принцип работы схемы водонагревателя и его устройство, а теперь к сути статьи - ремонт.

    Причина ремонта отопителя

    К клиенту поступила жалоба на то, что ТЭН не работает, то есть не греет воду.

    Сразу обнаружил, что перегорел ТЭН (замыкание на корпус, выбило УЗО). Я изменил это.

    ТЭН для нагрева воды в накопительном водонагревателе.Вид сбоку на клеммы подключения.

    Но не тут то было. Оказалось, что на ТЭН не приходит питание, то есть реле на плате питания не включается.

    А что нового в группе ВК СамЭлектрик.ру?

    Подпишитесь и читайте статью дальше:

    Дальнейший анализ показал, что неисправна плата блока управления (контроллера), и на панели случайным образом мигают различные символы. В этом случае реакции на нажатия клавиш не происходит.

    Электроника нагревателя. Контроллер управления и индикации не работает.

    А так как разрешение на запуск реле идет от этого контроллера, то нагреватель был холодным.

    Причина выхода из строя контроллера? Думаю, при коротком замыкании ТЭНа были большие помехи в питании, и сгорел контроллер. Странно, что производитель не предусмотрел пищевой защиты, по отзывам в Интернете такое случается довольно часто.

    Кстати, у меня при ремонте была такая же проблема. Там из-за помех, которые были вызваны плохим сетевым подключением, слетела программа в контроллере.

    Замена платы регулятора температуры

    В Таганроге поиск такой платы не увенчался успехом, а в интернете выяснилось, что ее цена более 7 тысяч рублей при доставке под заказ через неделю. Зима не за горами, и нужно было действовать.

    Решено отремонтировать водонагреватель Термекс с другим термостатом, так как это основная функция водонагревателя.

    - А идти надо, или шашки?

    Решено было оставить плату управления (панель), но только потому, что она закрывает отверстие в баке). И плату питания тоже пришлось снять, так как без контроллера она бесполезна.

    Установил терморегулятор от теплого пола Russian Heat RTC 70.26, на котором несколько лет валялся без работы.Хотя он предназначен для другого случая, электронам все равно, какое отопление - водяное или напольное.

    Они вообще безвольные ниггеры, где потенциал будет тянуть, а там течет.

    Напольный термостат в качестве регулятора температуры воды.

    Небольшой минус - регулятор теплого пола может выдавать температуру примерно до 45 градусов, а для комфортного использования накопительному нагревателю нужна температура до 70, чтобы можно было разбавить воду.Решил просто - вставил термодатчик на место не так глубоко, как свой, а всего на 3/4 корпуса, и закрепил. При натурных испытаниях выяснилось, что из-за этого реальная температура воды в баке примерно на 20 ° C выше, чем заданная на шкале регулятора.

    Такое расположение датчика приводит к тому, что регулятор имеет большую инерцию, т.е. более широкую петлю гистерезиса и более широкий диапазон температур при регулировании. То есть долго думает, но реже щелкает.Но диапазон температур в этом случае зависит в основном не от способа установки датчика, а от того, насколько интенсивно сливается вода из бака.

    Еще будут статьи о термостате и теплом полу, а пока - о том, как я установил и подключил этот регулятор в данном случае.

    Установка терморегулятора накопительного водонагревателя Термекс.

    Подробная схема подключения напечатана на термостате, поэтому при установке проблем не возникло.Поставил регулятор на внешнюю коробку, кабельный канал там уже был.

    Поставил датчик тот что на теплый пол. В итоге получилось вот что:

    Ремонт настенного обогревателя Thermex - замена терморегулятора

    Шлейф, который пошел к панели управления, не работал.

    На оригинальной (родной) плате отдельно секции ТЭНа. В данном случае регулятор Russian Heat имеет одно реле, поэтому я подключил обе части нагревательного элемента параллельно.

    При этом стоимость ремонта снижена примерно в 3 раза, а сроки - в 10 раз.

    Настенное соединение Termex

    Подключение состоит из двух частей - водяной и электрической.

    Водопроводные провода в виде труб, электрические провода в виде кабеля с УЗО и вилкой на конце.

    Подключение водонагревателя - вход и выход, горячая и холодная.

    Электрическое подключение водонагревателя - вилка с предохранительным выключателем вставляется в розетку.Розетка защищена отдельным автоматическим выключателем на 16 А.

    Плата питания с датчиком, водонагреватель Thermex id 80 h

    Фотография платы. Плата у меня без дела валяется, могу отдать за символическую плату, кто попросит.

    Ручной водонагреватель

    Инструкции общедоступны без проблем, но на всякий случай размещаю: Скачать инструкцию для накопительных водонагревателей Thermex.

    На этом рассказ завершается, кому есть что сказать или спросить - добро пожаловать в комментарии!

    Водонагреватель 80 л

    Таким образом, котел готовится к следующему циклу использования воды. До 30 дней. Vulcan 601080G7 80 литров, 3,6 кВт | Электрический водонагреватель для хранения | Подача горячей воды 1st Choice и установка систем горячего водоснабжения Vulcan. Lemet Ecoway имеет маркировку энергоэффективности B. SKU. Гарантия: 1 год гарантии на электрооборудование на месте и 5 лет на протечку бака. Он имеет предохранительный клапан и термостат с внешней регулировкой.ПОЗ. 8421152131961. Эти клапаны с покрытием из стекла и предохранительными клапанами прошли испытания, чтобы убедиться, что их долговечность не снижается. Körössy Import Innovative Products Westerboekelweg 21a1718MJ Hoogwoud, Нидерланды. Он также доступен объемом 50 и 100 литров. Он быстрее чайника, и вы используете только то, что вам нужно. di 1. Мы доверяем нашим продуктам, потому что знаем, из чего они сделаны, и поэтому можем предложить 5-летнюю гарантию на все резервуары. Agustus 28, 2017 Водонагреватель harga ariston 80 литров Edit Ariston - дистрибьютор Harga - WA: 0813.1346.2267 - Водонагреватель Toko - Pemanas Air 10.15.30.50.80.100 литров Ariston - Дистрибьютор Harga - Водонагреватель Toko - Pemanas Air 10.15.30.50.80.100 Liter di Jakarta, Tangerang, Depok, Bogor, Bekasi, Cibubur, Barat-Utara-Timur- Селатан-Пусат, Мура Бергаранси… Когда вода в баке ниже нормы, он автоматически отключается, чтобы не перегреться. Eldom Favorite WU08046, как и другие его братья из серии Favorite, имеет диаметр 33 мм. Вы значительно сэкономите на счетах за коммунальные услуги по сравнению с традиционным электрическим водонагревателем цилиндрической формы.В тех случаях, когда вам не нужна горячая вода, ее поддерживают минимальной температуры. Этот электрический бойлер емкостью 80 литров имеет энергетическую маркировку B! Pembayaran mudah, pengiriman cepat & bisa cicil 0%. Наличие: распродано, вы все еще можете заказать этот товар, мы отправим его как можно скорее, когда он будет доступен. Безопасный, практичный и прочный вертикальный водонагреватель Heatrae Sadia Multipoint Eco 80V емкостью 80 л, предназначенный для легкого коммерческого использования, идеально подходит для кухонь ресторанов, офисных туалетов или столовых, обеспечивая по запросу горячую воду для мытья рук и наполнения кастрюль.Этот настенный обогреватель на 80 л эффективно регулирует температуру и контролирует экономию энергии. Этот водонагреватель поставляется со специальным баком, облицованным стеклом. 455,00 AED Danube Home Milano Электрический водонагреватель вертикальный, белый, 50 литров - 450 x 558 мм. Даже 125, наверное, растянули бы его. Позвоните нам или закажите через Интернет Водонагреватели емкостью 50 и 80 литров являются наиболее распространенным типом водонагревателей в ОАЭ. Наш спектр услуг Добавить в корзину В… Мы используем файлы cookie и аналогичные инструменты, чтобы улучшить ваши впечатления от покупок, предоставить наши услуги и понять, как клиенты использовать наши услуги, чтобы мы могли вносить улучшения и показывать рекламу, в том числе рекламу на основе интересов.1SOLHEEL80INFNTYL001. 4,5 из 5 звезд 7. Мы включили несколько важных моментов, которые необходимо учесть ниже, прежде чем покупать 80-галлонный водонагреватель для вашего дома или коммерческой недвижимости. 2 Продукция, разработанная для соответствия требованиям мирового лидера в области воды. Нам всем нужна горячая вода для мытья и чистки, и серия небольших водонагревателей Ariston является тому подтверждением. Просто взгляните на некоторые из мест, где продается продукция Ariston. Б / У: Как видите, у Ariston ... 80 литров недостаточно для обеспечения горячей водой 4 человек на целый день, поэтому в непиковые часы вряд ли получится.Информация о продукте Технические детали. Здесь вы можете найти нужный литр для удовлетворения различных требований. Это делает его… Читать дальше. Электрический водонагреватель ECOWAY на 80 литров от Lemet производится в ЕС и представляет собой высококачественный водонагреватель для кухни и душа. Двойная внутренняя защита защищает от коррозии и ржавчины в течение длительного срока службы. Наша линейка электрических водонагревателей с рядом вариантов мощности и накопления поставляется ведущими брендами, пользующимися доверием в отрасли. К тому же его подключение можно произвести самостоятельно, если внимательно прочитать инструкцию.Водонагреватель электрический Ariston на 80 литров горизонтальный Pro-R ИТАЛИЯ. Электрические обогреватели Teka известны высококачественными материалами. НДС. 455,00 дирхамов ОАЭ Гибкий шланг для водонагревателя, внутренняя резьба 1/2 x 1/2 дюйма - 600 мм. Бесплатная доставка при первом заказе. 80 литров; 100 литров; Электрические проточные водонагреватели; Водонапорные насосы; Аксессуары; Запасные части; Кондиционеры; Котел Thermex Combi ER 80 V Справа. Jual PROMO WATER HEATER LISTRIK 80 LITER ARISTON PRO R 80 (1200 WATT) за 3,267 000 руб. За онлайн Era Graha Elektronik, Jakarta Utara.Выберите цвет: белый. Инструкции и документация. Компания Lemet имеет почти 40-летний опыт производства надежных, высококачественных и недорогих электрических котлов. В комплекте: * Котел с соединительным кабелем * 3-х кратный предохранительный клапан * Инструкции * 1 комплект настенных анкеров Технические данные: Торговая марка: Thermex Тип: IF 80 Содержание SMARTNet: 67 литров Объем смеси при 40 градусах: 110 литров Размещение: вертикальная установка, ответвление трубы вниз; горизонтальная установка, ответвления слева. Давление воды: минимум 0.05 МПа и не более 0,7 МПа Рабочее давление: не более 0,8 МПа Значение подключения: 2000 Вт, 230 В, 10 А. Вертикальные размеры: 1018 x 511 x 293 мм. Водонагреватель Аристон объемом 80 литров комфортно обустроит загородный дом или квартиру. Водонагреватель Ariston, 80 литров, горизонтальный BLU R 80H | Купите лучший горизонтальный водонагреватель с полиуретановой изоляцией высокой толщины. Электрические обогреватели Teka проходят экзамен на защиту от влажности IPX4, обеспечивая долговечность даже во влажной среде.Я думаю, что также могут быть правила минимального размера резервуара для непиковых часов. 4.5 из 5 звезд 7. Основные соображения перед покупкой. Водонагреватели высшего качества Ariston доступны для всех - от выгодной экономии энергии и затрат до разнообразия моделей в линейке. EAN. В большинстве домов есть резервуары объемом около 250 л. Наличными или картой. Они работают за счет горячей воды из водопровода и накапливают ее на всякий случай. 4,5 из 5 звезд 7 # 1 Бестселлер среди водонагревателей и запчастей. Он прост в использовании и получает в основном хорошие отзывы от клиентов.Hotflo 80 от Heatrae Sadia - водонагреватель без вентиляции. Найдено товаров: 9; Показать продукты; 16 для страницы; СТР. Имея толстую полиуретановую изоляцию, эта ... Эта облицовка обеспечивает защиту резервуара от коррозии и увеличивает срок службы водонагревателя, что достигается за счет специального процесса плавления. PRO доступен объемом 50, 80 и 100 литров. Поэтому всегда можно применить относительно большие 80 литров на меньшем пространстве. Beli Water Heater 80 Liter Online купить за день до 2021 года в Токопедии! Электрический водонагреватель-Высокая эффективность-7 лет гарантии ★ Семейство электрических водонагревателей GMO составляет от 100 до 500 литров.Выберите настройки файлов cookie. 3,5 из 5 звезд 10. Плоский накопительный водонагреватель Thermex IF 80 V емкостью 80 литров [Энергетический класс D] Торговая марка: Thermex. Вернуться к просмотру по категориям. Водонагреватель Olympic Electric Infinity, 80 литров - Водонагреватели электрические - Водонагреватель. Водонагреватель объемом 80-100 литров Водонагреватель объемом 100-150 литров количество одновременных пользователей 3 количество одновременных пользователей количество одновременных пользователей 3 4. Позвоните сейчас: 050 28 78 559, чтобы узнать цены и дополнительную информацию или Ремонт и установка водонагревателя или Поставка и доставка водонагревателя или Все виды сантехнических проблем, починки и ремонт Очень эффективное решение для использования в сочетании с альтернативными источниками энергии.Благодаря хорошей изоляции и новой функции SMART, этот бойлер имеет отличную энергоэффективность, что приводит к энергетической маркировке B. Иногда простота - это высокая кухня, и Teka облегчает вам задачу. В настоящее время недоступен. Оплата при доставке. Плоский накопительный водонагреватель емкостью 80 литров Вертикальное крепление с ЖК-дисплеем Размеры: 285 x 493 x 1025 мм, два нагревательных элемента ›Подробнее о продукте. 3,2 из 5 звезд 9 оценок. Благодаря технологии ECO, системе Nanomix + Best и пакету ABS, PRO ECO позволяет пользователю экономить до 10% потребления энергии в год, производить до 40 литров… НДС.(7 дней в цикле). Газовые водонагреватели на 80 галлонов могут использоваться как в жилых, так и в коммерческих целях и обеспечивают достаточно подогретой воды для вас и вашего помещения, не перегружая сам водонагреватель. Плоский электрический водонагреватель TTulpe Smart Master 80 с интеллектуальным управлением Горизонтальный или вертикальный, умный бойлер мощностью 3300 Вт (2,1 кВт + 1,2 кВт) с очень широким набором функций, 80 литров, 365 фунтов стерлингов, - вкл. Водонагреватель Olympic Electric Infinity, 80 литров. Есть в наличии / 1699 шт. AED 7.50 Электрический водонагреватель Ariston на 50 литров, горизонтальный Pro-R ИТАЛИЯ.Одним из самых продаваемых брендов водонагревателей в ОАЭ является компания Ariston. Производительность и долговечность их продукции за последние годы завоевали доверие клиентов. Плоский горизонтальный бойлер на 50 литров из нержавеющей стали, водонагреватель накопительный. 1,699. ★ Экологичная изоляция толщиной 50 мм обеспечивает очень низкие тепловые потери и высокую мощность нагрева воды. (h x b x d) Размер по горизонтали: 511 x 1018 x 293 мм. EWH 80 H Водонагреватель с двойной системой установки и объемом 80 л. Благодаря нашему огромному промышленному опыту, мы стали известным производителем и поставщиком горизонтальных водонагревателей объемом 80 л.273.00 AED Электрический водонагреватель Ariston 50L BLU-R Horizontal. Индукционная плита iKnob Touch Control 60 см с 4 зонами, Отдельностоящая стиральная машина 8 кг с сертификатом Woolmark. Накопительный водонагреватель объемом 80 литров, который можно устанавливать как горизонтально, так и вертикально. Cari produk Water Heater lainnya di Tokopedia. 160 фунтов стерлингов, -вкл. Это стальные эмалированные резервуары, которые благодаря этому уникальному и запатентованному покрытию обеспечивают внутреннему резервуару максимально возможную защиту без ущерба для окружающей среды.Мы не знаем, когда и появится ли этот товар в наличии. Котел Thermex Combi ER 80 V Справа. Цистерны рассчитаны на испытание на усталость в течение 1 000 000 циклов. Также они защищены от перегрева и сухого нагрева. 4.8 из 5 звезд 9. Приходите к нам и покупайте электрический водонагреватель Ariston с эксклюзивным итальянским дизайном по разумной цене! … Водонагреватель накопительный настенный. Накопительный водонагреватель можно использовать как горизонтально, так и вертикально! ВЕЛИС ЭВО ПЛЮС. Читать далее. Его резервуар для воды конкурирует со стандартными электрическими или газовыми системами, но устраняет необходимость в дорогостоящем потреблении энергии, поскольку он оснащен солнечным водонагревателем ... PRO ECO - лучшее решение для пользователя, которому нужен продукт, способный гарантировать максимальную экономию и в то же время максимальная производительность и максимальная безопасность.Thermex IF 80-литровый водонагреватель Smart Благодаря плоской конструкции, серия Thermex Smart может быть установлена ​​как горизонтально, так и вертикально, чтобы идеально вписаться в любое мыслимое место. Есть вопрос? Плоский двухбаковый котел из нержавеющей стали с 2 режимами нагрева. Благодаря плоской конструкции котлы серии Thermex Smart можно монтировать как горизонтально, так и вертикально, чтобы идеально вписаться в любое мыслимое место. Благодаря хорошей изоляции и новой функции SMART этот бойлер обладает отличной энергоэффективностью, что соответствует отметке энергоэффективности B.Используя интеллектуальный режим «SMART», котел контролирует использование горячей воды. £ 199, -вкл. Доступный от 30 до 100 литров, этот ассортимент может обслуживать несколько точек одновременно, что идеально подходит для таких установок, как столовые, туалеты и коммерческие кухни. Магазин водонагревателя электрический емкостью 80 л бак эмалированный без вентиляции. Водонагреватель Ariston 80 литров горизонтальный (ИТАЛЬЯНСКИЙ) Модель: PRO-R 80H. ВОДОНАГРЕВАТЕЛИ ЭЛЕКТРИЧЕСКИЕ. Накопительный водонагреватель Wesen ECO 80 на 80 литров построен с использованием последних инноваций.Finden Sie Hohe Qualität 80 литров Warmwasserboiler Hersteller 80 литров Warmwasserboiler Lieferanten и 80 литров Warmwasserboiler Produkte zum besten Preis auf Alibaba.com НДС 10 Полный ассортимент, значительная экономия и оборудование, которое легко использовать и просто установить: эти преимущества делают Ariston простым выбор. Возврат бесплатно. Он имеет прочный корпус, устойчивый к ржавчине и обеспечивающий выдающиеся характеристики нагрева воды за короткий период времени. Этот водонагреватель с двумя баками меньшего размера нагревает до 60% быстрее, чем традиционный накопительный водонагреватель.Также он оснащен функцией самодиагностики и защитой от замерзания. Баки производятся по принципу BIO-glass cabin. Thermex IF 50 H Pro Flat. Благодаря уникальному дизайну, компактным размерам и новым функциям электрические и газовые водонагреватели Ariston стали еще более эффективными и простыми в использовании. толстый уникальный изоляционный слой, обеспечивающий хорошие изоляционные свойства при диаметре всего 46 см. С баком с высоким сопротивлением, который даже имеет улучшенную защиту для более длительного срока службы. ВОДОНАГРЕВАТЕЛИ EUROPRISMA PICCOLO EUREKA WALL-HUNG CLASSICO HE AQUABRAVO Отопление Горячая вода Возобновляемые источники энергии.Водонагреватель - идеальное решение для тех случаев, когда вам нужна мгновенная горячая вода. Комбинированный котел со встроенным теплообменником и электронагревательным элементом. 390,00 дирхамов ОАЭ Следующая страница. Читать далее. Сортировать по. Jual beli online aman dan nyaman hanya di Tokopedia. Модель объемом 80 литров подходит для использования в легких коммерческих помещениях, таких как столовые, туалеты и коммерческие кухни. Инструкции и документация Электрический водонагреватель PRO способен подавать на 15 литров горячей воды при 40 ° C больше, чем обычные водонагреватели.Накопительный электрический водонагреватель для бытовой техники 30 50 80 100 литров 42080280. Таким образом, вы можете экономить электроэнергию с максимальным комфортом! Кроме того, водонагреватель прост в эксплуатации благодаря удобному дисплею. Популярный солнечный водонагреватель Duda Diesel бывает разных размеров, но 200-литровая (53 галлонная) система лучше всего подходит для использования в жилых помещениях. Наш ассортимент невентилируемых водонагревателей Multipoint Eco разработан для легких коммерческих применений. 145 фунтов стерлингов, -вкл. Thermex IF 30 V PRO Плоский водонагреватель с накопительным баком.И все это, не перемещая продукты с двойного подноса Pro-Titanium. НДС. (hxbxd) Вес пустого: 24 кг. Время разогрева при 45 градусах: 1 час 45 минут. Этикетка энергоэффективности: B Гарантия: 2 года, 5 лет на резервуары. Комплектация: бойлер, инструкция по эксплуатации, анкеры для стен и входная комбинация: 3 -складной предохранительный клапан (это сливной клапан, обратный клапан и предохранительный клапан в 1). Постарайтесь предварительно пометить блюдо на индукционной плите и закончить приготовление в духовке при более низкой температуре для получения более сочного результата. Баки изготовлены из трех слоев эмали, прочной нержавеющей стали и покрыты специальной сапфировой полировкой для дополнительной прочности.332,98 дирхамов ОАЭ Следующая страница. Водонагреватель электрический Ariston на 80 литров горизонтальный Pro-R ИТАЛИЯ.
    Схема подключения многофункционального манометра Yamaha, Трансформеры G1 Игрушка-крючок, Лучшее персиковое дерево в Центральном Техасе, Kiwi Kitchens Отзывы, Задняя панель направляющей ящика, Сколько часов служат подвесные двигатели Yamaha, Швейные инструменты в шитье, Фредерик Великий владелец лошади,

    Как подключить водонагреватель

    Знаете ли вы, что срок службы электрического водонагревателя составляет около 10-15 лет? Это означает, что если вы живете в своем доме десять лет, вам, вероятно, придется заменить его и подключить проводку к новому устройству.Установить электрический водонагреватель - не такая уж сложная задача, которую вы будете повторять в жизни, так почему бы не научиться делать это самому? Здесь вы можете узнать, как подключить водонагреватель без помощи профессионала. Помните, что при выполнении электромонтажных работ безопасность превыше всего. Не рискуйте, и , если вам не нравится то, что требуется в этом процессе, наймите профессионального . 240v электричества достаточно, чтобы убить человека.

    Общие советы по электробезопасности см. В этой полезной статье.

    Как подключить электрический водонагреватель

    Прежде чем начать, вы должны спросить себя, подается ли в настоящее время электричество к месту расположения водонагревателя? В случаях, когда вы заменяете бензобак на электрический, вам, вероятно, потребуется проложить кабель (2-полюсный прерыватель на 30 А с кабелем 10–2 НМ) от цепи к резервуару. Если автоматический выключатель уже ведет линию к месту расположения водонагревателя, вы можете перейти к шагу 1.

    Последний совет перед тем, как мы начнем: не наполняйте резервуар водой, пока резервуар не будет полностью подключен, и не включает цепь, пока резервуар не будет заполнен водой на .Нагревательный элемент сломается, если его не погружать в воду.

    Подключение водонагревателя за 7 шагов

    1. Снимите крышку распределительной коробки - это, вероятно, сверху или сбоку водонагревателя. Скорее всего, вам нужно будет открутить только один винт, чтобы открыть два подводящих провода и винт заземления.
    2. Проверьте напряжение - никогда не связывайтесь с электрическими компонентами, предварительно не проверив, есть ли питание на приборе.Если там есть питание, это называется «живым» контуром. Пожалуйста, будь осторожен! Вы не только аннулируете гарантию при манипуляциях с электропроводкой под напряжением, но это вполне может привести к травмам. Если вы не уверены, есть ли у вас цепь под напряжением или нет, было бы неплохо использовать измеритель напряжения для проверки подачи питания на подводящие провода. Если вы обнаружите, что есть сила, прервите ее. Вы можете сделать это, отключив прерыватель GFCI в вилке, если таковой имеется (нажмите кнопку «ТЕСТ», расположенную в центре розетки).Если это не вариант, найдите соответствующий прерыватель в коробке выключателя источника питания и переключите его в положение выкл. .
    3. Удалите заглушку - вы найдете заглушку в распределительной коробке. Вы можете удалить его с помощью игольчатых плоскогубцев .
    4. Зачистите изоляцию провода - если вы проложили кабель самостоятельно, вам, возможно, придется удалить пластиковую оболочку, чтобы можно было обнажить проводку (вам нужно около 6 дюймов, чтобы войти в распределительную коробку).Затем снимите примерно 0,75 дюйма изоляции с отдельных проводов.
    5. Поднимите проводку - пропустите провода через разъем ROMEX, затем затяните и зажать часть кабеля NM с оболочкой. Вы не должны остаться без оголенных проводов. Проденьте провода через заглушку, а затем закрепите разъем ROMEX с помощью контргайки. Совет: вы не хотите, чтобы соединитель Romex касался водопроводных труб. Вы не хотите, чтобы температура на выходе горячей воды ставила под угрозу вашу работу с электричеством.
    6. Подключите водонагреватель к цепи - вернувшись в распределительную коробку, вы оберните провод заземления вокруг винта заземления и закрепите его. Возьмите черный провод от цепи и любой провод от водонагревателя и соедините их (скрутите вместе и закрепите гайкой). Возьмите белый провод («горячая» линия) и обмотайте его изоляцию изолентой (это для идентификации). Сделайте это также на панели выключателя. Затем соедините белый провод с другим проводом водонагревателя.
    7. Установите на место крышку распределительной коробки - это, по сути, последний шаг. Наполните его водой, затем снова включите автоматический выключатель, и тогда вы сможете запустить свой новый водонагреватель.

    Спасибо за выбор специалистов по сантехнике

    Спасибо, что посетили нас на PlumbersStock.com. Если у вас есть вопросы по проекту электропроводки вашего водонагревателя, свяжитесь с нами. Помните, мы носим проверенные имена, такие как Брэдфорд Уайт, Такаги, Стибель Элтрон и т. Д.Приобретите запасных частей , а также аксессуары для водонагревателей.

    Комфортный водонагреватель Thermex для домашнего комфорта

    Сложную жизнь без горячей воды предлагается изменить с помощью водонагревателя Thermex. Конечно, вы можете использовать газовый обогреватель или дровяной котел, но часто электричество является безальтернативным источником энергии. В ассортименте продукции для горячего водоснабжения Thermex продукция отличается разнообразием моделей, доступной ценой и высоким качеством.

    Почему водонагреватели Thermex популярны

    Особенностью группы является ее узкая специализация. С момента основания в 1949 году итальянская компания Thermex производит только оборудование для горячего водоснабжения. Продукция постоянно совершенствуется благодаря профессионализму разработчиков. Концерн имеет не только собственное производство, в его состав входят:

    • научная лаборатория;
    • собственное конструкторское бюро;
    • производство комплектующих;
    • завод по обеспечению электрооборудованием собственного производства;
    • предприятие по сборке водонагревателей Термекс.

    Если товар закупается в 160 странах мира, сборочные предприятия находятся в разных странах, в том числе в Санкт-Петербурге, потребление продукции с каждым годом увеличивается - разве это не гарантия достойного выбора водонагревателя Thermes от широкий ассортимент аналогичной продукции. Концерн входит в тройку мировых лидеров с годовым объемом производства 2 млн единиц.

    Разновидности водонагревателей - их устройство

    Линейка приборов представлена ​​тремя отраслями:

    • водонагреватели накопительные разного объема, мощности и назначения оборудования;
    • Проточные аппараты с различной потребляемой мощностью, расходом воды, регулированием;
    • Водонагреватели накопительно-проточные.

    Котел представляет собой сложную термостатическую систему с безопасной эксплуатацией.

    Каждый водонагреватель Thermex имеет инструкцию по эксплуатации, в которой подробно описывается техническое устройство устройства и правила его безопасной эксплуатации. Инструкция требуется для правильной установки и включения сложного устройства, выявления неисправностей и принятия мер по их устранению. Для каждой разновидности и серии водонагревателей разрабатывается отдельная инструкция.

    При замене ТЭНов лучше заменить ТЭН с медной крышкой на стальную.Он меньше зарастает, легче удаляется известковый налет.

    Инструкция по эксплуатации водонагревателя Thermex включает:

    • информацию о конфигурации и технических характеристиках узлов;
    • инструкция по установке водонагревателя;
    • обслуживание прибора в процессе эксплуатации, профилактика и ремонт;
    • меры безопасности при эксплуатации устройства;
    • Утилизация использованных деталей.

    В инструкции указаны обозначения и названия кнопок панелей управления на русском языке.Приведена информация, относящаяся к гарантийному обслуживанию. Компания дает гарантию один год на электрооборудование и до 94 месяцев на корпус и бак.

    Накопительные водонагреватели Thermex делятся на 2 типа в зависимости от способа защиты стенок резервуара от коррозии:

    1. Емкость из пищевой нержавеющей стали отличается долгим сроком службы и простотой в обслуживании. Маркировка эр.
    2. Внутренняя поверхность, покрытая эмалью из биокристаллического фарфора, изготовлена ​​по специальной технологии Oxygen Free System, нанесение эмалевого покрытия в среде инертного газа.Покрытие стойкое, не разрушается при резких перепадах температур. Если.

    Порядок подключения накопительных водонагревателей

    Для установки котла необходимо выбрать место, где горячая вода требуется чаще всего, и проводка до точки отбора будет короткой. Каждая модель предназначена для горизонтальной или вертикальной установки, как указано в паспорте и на маркировке. Монтаж конструкции на стену, внесение корректировок в режимы работы, грамотное подключение к электросети лучше доверить специалистам.

    Как подключить водонагреватель Thermomex своими руками? В этом случае необходимо четко следовать инструкции по подключению устройства. Необходимо наличие:

    • Водонагреватель Thermex;
    • крепеж анкерный;
    • трубы электромонтажные;
    • фланцы, ниппели, крепление.

    Прикрепите водонагреватель к стене согласно схеме. При этом следует учитывать, что на водонагревателях опоры ставятся не горизонтально и вертикально, а измеряются с центром тяжести устройства.Поэтому необходимо просверливать отверстия под анкер в соответствии с пятками бака. После укрепления на стене основной конструкции приступаем к обвязке водонагревателя с водораспределением. Особое внимание стоит уделить состоянию электрических сетей. Как подключить водонагреватель Thermex к сети, показано на схеме. Для ТЭНа необходима отдельная линия, а розетка должна располагаться сбоку устройства.

    Перед тем, как полностью наполнить резервуар для воды водой, прибор следует хранить в упакованном виде, чтобы он случайно не включил его всухую.Первое подключение к сети производится после заполнения бака и проверки герметичности соединений. Бак считается заполненным, когда вода выходит из раковины под давлением.

    Водонагреватель в комплекте имеет шнур с заземляющей вилкой. На корпусе устройства имеется контактная точка для заземления. В схеме предусмотрено УЗО, отключающее устройство при неисправности и микротечке в сети.

    Регулировка температурного режима должна производиться согласно инструкции по подключению прибора.

    Техническое обслуживание и ремонт водонагревателей Thermome

    В процессе эксплуатации прибора на плафонах постепенно появляются отложения солей, мешающие теплообмену. Несмотря на установленный на входе питающей воды фильтр, осадок постепенно накапливается на стенках внутренней колбы. Реле и датчики выходят из строя. Признаки необходимости ремонта:

    • вода долго нагревается;
    • внутри бака посторонние звуки;
    • частая активация с последующей защитой;
    • изменилось качество воды на выходе;
    • прибор не нагревает воду.

    Работы по замене и чистке ТЭНов, промывке бачка можно проводить самостоятельно. В случае выхода из строя блока управления требуется регулировка в специализированном центре.

    Если в семье больше трех человек, горячее водоснабжение отсутствует, установка накопительного электрического водонагревателя станет лучшим выходом в загородном доме.

    Перед ремонтом любой сложности необходимо обесточить оборудование.Освободите резервуар от воды, слейте его через кран, с подачей воздуха для вытеснения жидкости из баллона.

    Работы по замене термопар или очистке их от накипи приводят к демонтажу и переворачиванию бака. Необходимо сфотографировать схему подключения, чтобы в дальнейшем восстановить. Снимите нагревательные элементы для очистки или замены.

    Если требуется замена, необходимо знать, что нагреватель для водонагревателя Thermes используется в соответствии с моделью и инструкциями.В большинстве моделей водонагревателей устанавливаются два ТЭНа, столько же магниевых анодов в одном комплекте. При установке ТЭНа на место необходимо не допускать перекоса. Все прокладки или манжеты должны быть чистыми, фланец закреплен в крестообразной последовательности.

    Ежегодно и при использовании воды повышенной жесткости необходимо чаще сливать воду из емкости и очищать от отложений не только нагревательные элементы, но и днище емкости. Если накипь покрывает стенки котла, она создает дополнительный изоляционный слой, не мешая процессу нагрева.Снятый, но исправный элемент следует очистить от накипи и проверить состояние анода с возможной его заменой.

    Электроды очищаются антинакипином и аналогичными средствами бытовой химии.

    Магниевый анод в системе устанавливается для защиты нагревательного элемента от коррозии. Рыхлый оксидный отложение снижает теплопередачу и приводит к перерасходу энергии. Анод можно заменить в случае износа.

    Тройники для водонагревателей Thermex бывают различной конструкции, отличаются материалом изготовления, способом крепления.Корпуса фирменных изделий изготавливаются из стали или меди.

    Ремонт водонагревателя в остальных случаях производится в сервисном центре с использованием оригинальных запчастей для водонагревателя Thermex.

    Примеры котлов Thermex

    Все поставляемые устройства рассчитаны на сетевое напряжение 220 В, избыточное давление в магистральном водопроводе более 0,5 ати. Рассмотрим самые распространенные модели бройлеров, используемые в повседневной жизни.

    Водонагреватель Thermex на 80 литров

    Для семьи из трех и более человек лучшим водонагревателем будет устройство с внутренней емкостью бака «Termex» на 80 литров.В мерной емкости сохраняется температура 9 часов. Модели имеют разную форму и расположение, компактны и могут быть удобно интегрированы в отведенное пространство. Рекомендуется выбирать прибор с водонагревателем в виде водонагревателя, спираль быстро выйдет из строя. Перед установкой водонагревателя thermex 80 литров ознакомьтесь с инструкцией по эксплуатации устройства, условиями безопасной эксплуатации.

    В п. 3 перечислен полный комплект поставки оборудования, включая элементы для подключения.Перед покупкой необходимо проверить комплектность согласно спецификации.

    Покупатель должен знать, что гарантийный срок на электронные и электрические детали на всю продукцию Termex составляет 1 год. Но механика рассчитана на долгие месяцы безотказной работы. Цена на водонагреватель 80 литров зависит от используемых материалов и оборудования. Использование электронного управления с многоуровневым управлением технологическим процессом значительно удорожает модель. Чем сложнее форма модели, тем выше оценивается устройство.Изделие становится значительно дороже, если вместо эмалирования внутренней поверхности использовать резервуар из специальной аустенитной стали.

    В основе устройства лежит физический процесс, связанный с возникновением паразитных токов, электрохимической коррозии, возможных гидроударов, износа прокладок. Самостоятельный ремонт водонагревателя Thermex 80 допускается только при чистке и замене водонагревателей. Настроить правильную автоматику и электронику сможет профессионал.

    Водонагреватель на выбор 50 литров

    Небольшую емкость можно установить даже в небольшом помещении.50 литров воды хватит на 1-2 потребителя. Обратите внимание на водонагреватель Thermex ER 50 V. Эти модели являются лидерами спроса. Мощность нагревателя 1,5 кВт не создает большой сетевой нагрузки. Нагрев воды за 1 час 45 минут. Стальной резервуар покрыт эмалью из биокристаллического фарфора и сохраняет качество воды, как в керамическом сосуде. Гарантия на бак составляет 7 лет. Розничная цена 6757 рублей.

    Водонагреватель Thermex IF 50 V сложнее.Он имеет бак из аустенитной стали из нержавеющей стали и два нагревательных элемента. Всего они выдают мощность 2 кВт, но электронная система управления позволяет подключать один элемент в зависимости от задачи на дисплее. Цена на водонагреватель Thermex 50 литров данной конструкции составляет 11259 рублей.

    Модель объемом 30 литров

    Водонагреватель миниатюрный Termex 30 представлен компанией в различных исполнениях. Присутствуют модели с эмалированным резервуаром и вечным сосудом из японской нержавеющей стали.Внешняя оболочка может быть пластиковой и металлической, покрытой прочной краской. На разные модели устанавливаются устройства с ТЭНами 0,7, 1,3, 2,0 кВт. Легко выбрать устройство, создающее небольшую нагрузку на старую сеть. На одного человека достаточно воды, новая порция нагревается в течение часа. Срок службы установок не менее 10 лет, при своевременной очистке и замене электродов.

    Даже небольшой котел экономичнее проточного водонагревателя, для которого нужна отдельная разводка.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
