Монтаж электросчетчика и автоматов: типовые схемы и порядок подключения

Рекомендации по подключению однофазного электросчетчика и автоматов

Дата публикации: 25.02.2020 10:55

Основная функция однофазного счётчика и автоматов — подсчёт потребляемой энергии и защита сети. Устройство достаточно несложное и надёжное, поэтому обычно используется в жилых домах, а также социально-бытовых объектах (больницы, поликлиники, школы, детские сады и т.д.)

За подключение счётчика обычно отвечает владелец помещения.

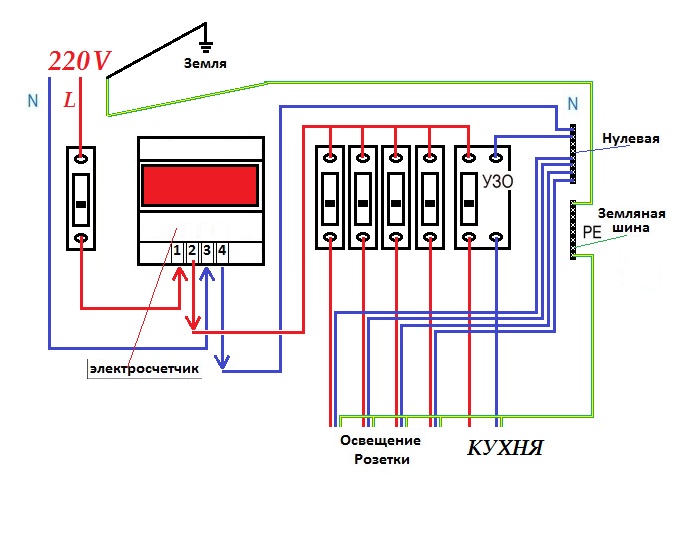

Рис. 1. Схема подключения УЗО и автоматов

Однофазные электросети используются в большинстве жилых домов, бытовых объектов (небольших), дачных участков. В сеть включены измерительные прибор и защитные устройства: дифференциальные автоматы, УЗО (устройства защитного отключения), автоматические выключатели. Если пренебречь защитой, то при замыкании или скачках напряжения электросчётчик может сломаться. Поэтому устройства защиты (самые простые и дешевые из них — это автоматические выключатели) обязательно должны присутствовать в однофазных сетях.

Распределительный щит

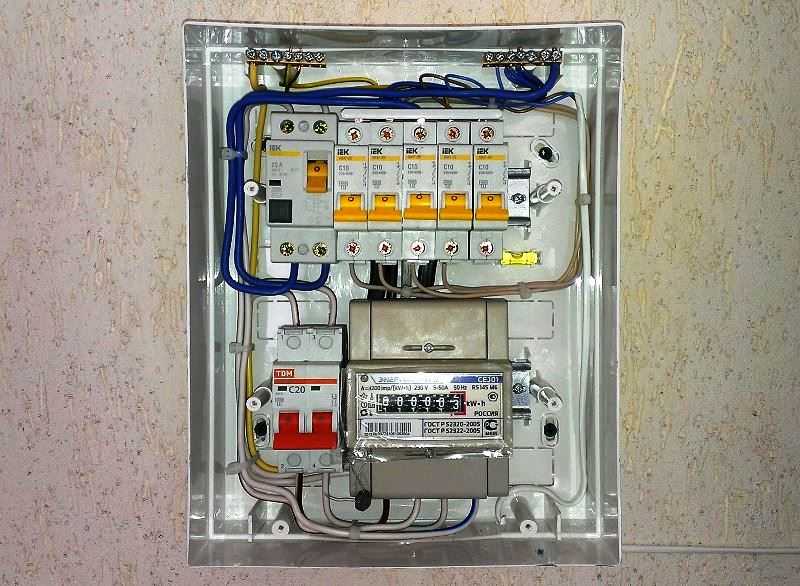

Фото 1. Распределительный щит

Распределительный щит — это устройство, с помощью которого особенно легко обеспечивать монтаж и надлежащую защиту электрических приборов. В щите устанавливают вводной автомат, электросчетчик, шины, клеммы, защитные устройства (УЗО, предохранители и т.д.), элементы несиловых сетей (к примеру, телевизионной), блоки для управления «умным домом», блоки бесперебойного питания.

Всё это помещается в корпусе из металла или пластика, которые защищают приборы от механического воздействия, перепадов влаги и температуры. Пломбированию подвергается только счётчик учёта энергии, а к автоматическим выключателям владелец квартиры или бытового помещения должен иметь доступ.

Все приборы в щите размещены на DIN-рейке: пластиковом или металлическом профиле. Такой способ монтажа приборов стоит признать оптимальным, так как устройства крепятся надежно и в непосредственной близости друг от друга, что позволяет сэкономить место.

По конструкции распределительные щитки делятся на две основные разновидности:

1. Навесные. Это щиты с разборной задней стенкой. Сначала к стене надежно крепится отдельно задняя стенка, а затем на нее надевается корпус. Перед тем как закрепить стенку с помощью саморезов, стоит определиться, как в щит будет заводиться проводка.
2. Устройства скрытого монтажа. Встраиваются в стену — под щит выдалбливается специальная ниша.

Есть и специальные распределительные щиты для улицы: с более прочным и надежнее защищенным корпусом. Приборам, размещенным в таком щите, не страшны ветер, влага и пыль.

Выбирая модель щита, стоит проанализировать, сколько места необходимо для всех приборов, с помощью которых осуществляется управление электросистемой. Если ситуация позволяет, лучше брать щитки «с запасом»: то есть те, где после установки приборов еще останется место. Дело в том, что такие щиты можно использовать и для присоединения новой автоматики, которая может понадобиться при расширении сети.

Защитные устройства

Защитные устройства, как и счётчики, можно подключать самостоятельно. Такие приборы тоже монтируются на DIN-рейке. Автомат подключается к фазе, устройство защитного отключения — к фазе и выведенной на шину нейтрали. При размещении автоматов в щите стоит учитывать, что между ними оставляется расстояние во избежание перегрева. Что касается провода PEN, он не заходит в перечисленные устройства, не заходит в счетчик, будучи подключённым к отдельной шине.

Разводку сети по жилому объекту контролируют выключатели, с помощью которых регулируется сила тока на отдельных участках.

Разводка электросети по объекту защищена отдельными выключателями, которые регулируют максимально допустимую силу тока для участков цепи.

Обратите внимание: в определенных ситуациях ответственность за электроприборы несут потребитель или владелец помещения. Так, за устройства, размещенные в приватизированных квартирах, гаражах, дачных участках, отвечает владелец собственности: именно он должен обеспечить установку, проследить за монтажом, обеспечивать содержание приборов в надлежащем состоянии.

Если сотрудникам соответствующих служб понадобится доступ к электросчетчику, его обеспечивает владелец собственности.

Как подключить электрический счетчик в частном доме по схеме своими руками

Для каждого домовладельца подключение однофазного счетчика и автоматов – обязательная мера при вселении. Пользоваться электроэнергией и не платить за нее нельзя. Изначально предполагается, что работу выполняет сотрудник энергосбыта, ЖЕУ, управляющей компании. Однако не обязательно быть электриком и тратить деньги за подключение электросчетчика. Все можно сделать самостоятельно. И для этого достаточно воспользоваться рекомендациями, приведенными ниже. Правда, придется придерживаться правил техники безопасности.

Содержание

1. Типовая схема ввода однофазной сети
2. Разграничение ответственности за электроприборы
3. Подключение счетчика и автоматов
4. Установка распределительного щита
5. Необходимость вводного автомата
6. Современные счетчики электроэнергии
7. Автоматические выключатели и УЗО
8. Выводы и полезное видео по теме

Типовая схема ввода однофазной сети

Для подключения электросчетчика это не просто эскиз, где указано, куда какой провод подсоединяется. Придерживаться схемы обязательно. Только так цепь будет безопасной для использования и пригодной для подключения приборов потребления. Однофазная сеть подводится к многоквартирным жилым комплексам, частным домам, дачам, земельным участкам, гаражам и т.д. В качестве защитного оборудования используется УЗО, автоматический выключатель или дифференциальный автомат.

Однако из всех схем подключения однофазного счетчика нужно выбрать ту, которая подходит для конкретного случая. Различия выражаются в следующих факторах:

1. Нет ввода для организации заземления.
2. Не предусмотрен входной автомат перед счетчиком.
3. Отсутствует размыкающий рубильник.
4. Не предусматривается разветвление контуров.
5. Наличие и тип защитного устройства.

Подключение электросчётчика по схеме

Подключение счетчика без автоматов и УЗО является нецелесообразным. Скачек напряжения, перегрузка цепи, короткое замыкание приведет к выходу из строя всех потребителей, запитанных в системе энергоснабжения. Поэтому защита обязательна, тем более, устройства автоматического размыкания стоят недорого.

Разграничение ответственности за электроприборы

Это один из способов модернизации цепи, когда внедряется несколько контуров. В данном случае схема подключения счетчика предполагает наличие общего прибора учета. Однако к каждому ответвлению подсоединяют потребителей различной мощности, а значит, и автоматы должны обладать разными характеристиками. Причем размещать их можно в любом месте, а не обязательно в щитовой или возле электросчетчика. Месторасположение определяет владелец помещения.

Но схема подключения счетчика должна предусматривать возможность беспрепятственного доступа к нему. Инспектор должен в любой момент (по требованию или просьбе) иметь возможность снять показания, установить пломбу, проверить прибор и освидетельствовать. Если для подключения электросчетчика выбрано труднодоступное место, проверяющий может выписать штраф или перевести квартиру на оплату согласно общему тарифу, рассчитываемому по количеству жильцов.

Когда же речь идет о подключении счетчика электроэнергии в неприватизированной, муниципальной квартире, где он стоит на площадке, перенос возможен только с разрешения управляющей компании, ТСЖ, ГСК. За дачу и земельный участок отвечает садоводческое товарищество, в гараже – гаражный кооператив. Все работы в этом случае выполняет электрик, состоящий в штате, или подрядная организация на основании договора. Даже имея свой счетчик, подключение – зона ответственности полномочных органов, отвечающих за энергоподачу.

Часто спрашивают, как подключить электрический счетчик в частном доме? Раньше это можно было сделать в любом помещении, и чаще всего он находился в прихожей, котельной или в кладовой. Сейчас же лучше, если он установлен на стене, чтобы в ходе проверки инспектор мог зафиксировать показания, сверить оплату, установить наличие и размер задолженности. Разрешается устанавливать учетный прибор на любом сооружении. Главное, чтобы был виден ввод – подводящий кабель. А вот рубильник, «пробки» или автомат может стоять в доме.

Подключение счетчика и автоматов

Когда требуется выполнить работы на приватизированной территории, нужно взять схему, изучить рекомендации специалистов и просмотреть видео, где подробно рассказано, как установить электросчетчик. Затем приобретите все необходимое. Убедитесь, что в доме есть инструмет: отвертки, пассатижи. Побеспокойтесь об индивидуальной защите и изоляции. Приобретите диэлектрические перчатки, изоленту. Только после этого приступайте к работе и действуйте согласно пошаговой инструкции.

Установка распределительного щита

Сейчас в продаже есть специальные пластиковые короба с дверцами, предназначенные для подключения счетчика и автоматов, для чего каждая модель имеет определенное количество гнезд. Каждое из них может быть приспособлено для монтажа:

1. Однофазного счетчика.
2. Автоматических выключателей.
3. Клемм, шин, коммутаторов.
4. Устройств бесперебойного питания.
5. Вводного автомата (рубильника).
6. Устройства защитного отключения.
7. Элементов несиловых сетей (ТВ, интернет, телефон).
8. Главного блока управления «умным домом».

В этом случае все устройства будут находиться в одном месте. Короб защитит их от попадания грязи, пыли, вводы, сырости, влаги. Пломбировать ящик не нужно. Но вот после сборки по схеме подключения на электросчетчик на основании поверки ставится пломба. Для этого вызывается мастер из организации, ответственной за предоставления коммунальных услуг и электроснабжения. Главное к тому времени все сделать и проверить. Тогда поверка не займет много времени.

Каждый щит оснащен ДИН-рейкой из прочного пластика или оцинкованного железа. Именно к ней крепится каждый устанавливаемый блок. По типу монтажа щитовые бывают навесными. Для крепежа достаточно пары дюбелей, идущих в комплекте. Ящики скрытого монтажа монтируются в специально предусмотренные ниши в стенах. Предварительно в стеновых панелях делаются отверстия для ввода кабеля и штробируются каналы для прокладки проводки. Подсоединение проводов к приборам – последний этап монтажа, не считая проверки работоспособности.

Необходимость вводного автомата

Договор на предоставление услуг подачи электроэнергии может находиться пункт, обязывающий жильцов установить общий автоматический рубильник на входе. При этом номинал также может быть обговорен в соглашении. Здесь есть одна особенность. Когда он находится на принадлежащей площади, самовольно разрешено обесточивать запитанных потребителей. В противном случае требуется получить официальное разрешение, где указано время, когда его нужно выключить, а затем включить.

Если ситуация такова, лучше включить вводный автомат в схему, чтобы в дальнейшем не приходилось тратить время и деньги на вызов мастера, если подобное станет необходимым. Достаточно открыть дверцу щитовой и перевести рукоять переключателя в положение ВЫКЛ. Значит, следующий раз поменять автоматы или счетчик в квартире своими руками не составит особого труда. И не придется ожидать очереди, уделять время электрику, оплачивать вызов. Да и при необходимости срочного отключения все можно будет сделать, как только появится опасность замыкания, затопления, возгорания.

Современные счетчики электроэнергии

Перед монтажом электросчётчика подумайте, какая из двух доступных модификаций вам необходима – электромеханическая или электронная. Также помните, что учетные приборы классифицируются по классу точности. Данный показатель характеризует максимально доступное отклонение (погрешность) при измерении и фиксировании расхода электроэнергии. Действующее Постановление Правительства от 04 мая 2012 года за номером 442 говорит, что класс точности не может быть ниже 2,0. Второй показатель – максимальная сила тока – не более 60 А.

Однозначный счетчик оснащен четырьмя клеммами для монтажа электропроводки. Стандартное расположение слева направо, если повернуть прибор к себе, предполагает:

1. Приходящую фазу.
2. Отводящую фазу.
3. Входящий ноль.
4. Отходящий нуль.

Перед началом работы обесточьте ввод и вывод. Убедитесь в отсутствии тока в силовых кабелях при помощи тестера или щупа с диодом. Проверяйте фазу и нулевой провод. Только после этого прикрепите прибор к DIN-рейке и подключите проводку согласно схеме.

Автоматические выключатели и УЗО

Их также можно установить собственноручно. Для этого пользуйтесь специальными посадочными гнездами, предусмотренными производителем щитового ящика. Требования те же: обесточивание, крепление к рейке, подсоединение подведенных проводов. Также важно придерживать схемы и действовать, не нарушая требований техники безопасности. При подаче электричества все устройства должны находиться в положении «Выключено». Проверяют приборы поочередно. Только после этого активируют все рубильники.

Выводы и полезное видео по теме

Самостоятельное подключение позволяет сэкономить деньги, но предполагает наличие базовых знаний в электрике. Если придерживаться ном безопасности и пользоваться схемой и пошаговой инструкцией, работы не займут много времени. Однако если нет входного рубильника, придется оформлять вызов мастера, чтобы обесточить стояк (подъезд). В остальном видео станет лучший подспорьем для тех, кто все же решит сделать все собственными руками. Но после вызовите инспектора Энергонадзора, чтобы освидетельствовать счетчик и установить пломбу.

Рекомендуем к прочтению — как пользоваться мультиметром.

Как собрать и установить электрощит с электросчетчиком

В большинстве многоэтажных домов на лестничных клетках обычно есть электрощит, где на участке есть счетчики и выключатели на все квартиры. Однако в частных домах и в старом фонде электрощиты часто приходится устанавливать самостоятельно. А учитывая повышенное энергопотребление в наше время, установка электрощита становится необходимостью.

Вы можете приобрести электрощит с однофазным электросчетчиком и автоматическими выключателями как в сборе, так и в сборе по частям. Лично я вам рекомендую первый вариант, потому что найти такие детали, чтобы они все поместились в щитке и можно было надежно там зафиксировать, непросто.

Прежде всего, перед покупкой счетчика электроэнергии проконсультируйтесь по этому поводу в местном отделе энергосбыта. То есть в кампании, которая берет с вас деньги за потребленную электроэнергию. Дело в том, что электросчетчики могут быть самыми разными, как по принципу действия, так и по своим техническим характеристикам. В основном это мощность и класс точности. Вам нужно узнать эти данные в энергоснабжении у контроллеров, записать их, а также желательно узнать адрес магазина, где эти счетчики продаются. Обычно работники энергосбыта охотно делятся этими данными, так как тогда у них самих будет меньше хлопот.

После того, как вы определились с выбором счетчика, вам нужно предварительно узнать в магазине электрики, есть ли готовый щит с таким электросчетчиком и автоматическими выключателями («автоматами»). Если есть, то вам повезло. А если нет, то придется покупать все отдельно. В этом случае вам потребуются: электросчетчик, щиток (коробка, в которую поместится счетчик и «автоматы»), автоматические выключатели (количество определяется количеством линий электропередач), планка для установки « автоматы» (din-рейка), медную контактную пластину для подключения 8-10 проводов и 1 метр медного трехжильного кабеля сечением не менее 2,5 мм для разводки. Для крепления счетчика, «автоматов» и контактной пластины на корпусе щита понадобятся нержавеющие (блестящие) саморезы с широкой шляпкой и пластиковые дюбеля. Однако некоторые приспособления для крепежа могут быть предусмотрены в щите на заводе.

Сначала равномерно распределяем в щитке электросчетчик, «автоматы» и контактную пластину. При этом должно оставаться место для отверстий для крепления щитка к стене и для удобного монтажа соединительных проводов. Затем крепим счетчик, дин-рейку, пластину и прищелкиваем автоматические выключатели к дин-рейке.

Далее начинаем делать проводку.

Проводим фазу со счетчика на «автомат», предназначенный для электроплит. Если у вас нет электроплиты, то на любой. Для этого удаляем из кабеля одну жилу красного (коричневого) цвета, аккуратно разрезав его оболочку. Фаза с электросчетчика обычно выходит на третий контакт слева, но именно об этом следует узнать из инструкции к счетчику. Отмеряем нужную длину провода с учетом того, что монтаж осуществляется только вертикально и горизонтально, а не наискосок. Зачищаем провод в электросчетчик 2 см, вставляем в нужную клемму и зажимаем болтами. Для автоматического выключателя зачищаем провод на 1 см и вставляем в «автомат» не зажимая. Теперь делаем из провода П-образные перемычки, зачищаем их концы также на 1 см и подключаем соседние «автоматы», подтягивая теперь контакты на всех автоматических выключателях. Обратите внимание, что провода в «автоматах» при их зажиме должны лежать ровно, не перекрывая друг друга. В противном случае со временем это соединение ослабнет, начнет греться и подгорать.

Далее ведем ноль, для чего берем провод другого цвета, например белый. Отмеряем от счетчика до контактной пластины, причем провод тоже должен располагаться только вертикально и горизонтально. Нулевой вывод счетчика обычно четвертый слева или самый первый справа, это уточняйте в инструкции к счетчику. Зачистите и подсоедините нейтральный провод к счетчику и к контактной пластине.

Более подробно описан процесс установки электросчетчика. здесь.

Теперь нужно прикрепить щит к стене. Приложите щит к месту установки и отметьте места крепления простым карандашом (отвертка, гвоздь). Далее просверлите стену сверлом диаметром 6 мм на глубину 6 см. Вставьте пластиковые дюбеля в отверстия, прикрепите коробку и прикрутите ее шурупами с широкой шляпкой.

Если корпус вашего распределительного щита изготовлен из стали, то ваша земля (проводник от контура заземления) должна идти сначала на корпус, а потом на контактную пластину. Если щиток пластиковый, то нужно сделать заземление прямо на контактной пластине.

Перед подключением счетчика к электросети необходимо уточнить в местном электроснабжении, кто может это сделать. Как правило, контролерам разрешается самостоятельно подключать счетчик. Если нет, то надо подвести ЛЭП к счетчику, а контролер его подключит и опломбирует. В любом случае оговаривайте все свои действия по подключению электросчетчика с работниками энергосбытовой компании (компании, которая берет с вас деньги за потребленную электроэнергию). В противном случае вы рискуете столкнуться с очень большими проблемами!

Напоминаю, что каким бы опытным человеком вы себя не считали, ЗАПРЕЩАЕТСЯ производить какие-либо ремонтные работы на действующей линии электропередач без ее отключения и проверки на отсутствие напряжения на ней! Чтобы подключить свой распределительный щит к существующей ЛЭП, привлеките для этого сотрудников соответствующих организаций. Для многоквартирного дома, например, это ЖЭК. И не стесняйтесь, они такие деньги на обслуживание жилфонда рвут, по сути ничего не делая, что бы с удовольствием прислали вам электрика, лишь бы вы не обижались.

IE Правила установки счетчика электроэнергии

Символы BIS счетчика энергии для однофазного и трехфазного ЭМ Показан на рисунке.

Содержание

Меры предосторожности при установке счетчиков электроэнергии

Должны использоваться только счетчики электроэнергии, проверенные и одобренные местными органами управления электроснабжения.

Счетчики энергии следует использовать только в вертикальном положении, а не в наклонном или горизонтальном положении.

Соединения для ввода и вывода клемм питания должны быть выполнены в соответствии с инструкциями производителя. Или схема подключения, которая будет доступна на внутренней стороне клеммной колодки счетчиков электроэнергии.

Свод правил NE (National Electrical) и правила IE по установке счетчиков энергии

Счетчики энергии должны быть установлены в таком месте, которое легко доступно как для владельца счетчика энергии, так и для уполномоченных представителей энергоснабжающей организации. .

Устанавливается на высоте не ниже 1 м от земли, где удобно записывать показания счетчика.

Счетчики электроэнергии должны быть снабжены защитным кожухом, закрывающим их полностью.

Он должен быть установлен внутри полностью закрытой панели со стеклянным окном, через которое регистрируются показания.

Любой счетчик, размещенный в помещении потребителя, должен иметь соответствующую мощность и его пределы погрешности не должны превышать 3% выше или ниже абсолютной точности при всех нагрузках.

В более ранних бытовых установках служебная сеть вводилась внутрь помещения потребителя и сначала подключалась к выключателям IC (ввода), затем к счетчику электроэнергии и после главного выключателя потребителя.

Тем не менее, во избежание кражи электроэнергии, некоторые электротехнические управления решают, что сервисные соединения должны быть сначала подключены к счетчику электроэнергии, затем к выключателю IC, а затем к главному выключателю потребителя.

Общие инструкции для счетчика энергии

Корпус счетчика энергии должен быть заземлен на общую землю с использованием проводника непрерывности заземления надлежащего размера в зависимости от токовой нагрузки установки.

Для многоэтажных зданий, состоящих из нескольких офисных или торговых центров или квартир, занимающих различную площадь, электрическая нагрузка для каждого из них определяется отдельно отдельными счетчиками электроэнергии. В таких случаях все счетчики электроэнергии располагаются в комнате учета, которая обычно находится на первом этаже здания.
