Монтаж открытой проводки: Особенности и правила монтажа открытой электропроводки

требования, преимущества и недостатки, особенности и способы монтажа

Существует две основные категории электропроводки: закрытая и открытая. Первая подразумевает монтаж коммуникаций, скрытых от глаз человека, что исключает механические воздействия и гарантирует высокий уровень защиты.

Открытая проводка является полной противоположностью закрытой: она менее затратная с финансовой точки зрения, нетрудоемкая и простая в реализации, однако не обеспечивает должной защиты кабеля от влаги, ультрафиолетовых лучей и других повреждений.

Монтаж открытой проводки требует меньших трудовых и финансовых затрат

Содержание

• Требования к проводке открытого типа
• Особенности установки открытой проводки
• Плюсы и минусы внешней проводки
• Что нужно для монтажа открытой проводки
  • Как выбрать кабель для внешней проводки
  • Розетки
  • Выключатели
• Способы открытого монтажа проводки
  • Внешняя проводка в кабель-канале
  • Внешняя проводка в трубах
  • Наружная проводка открытым проводом
  • Разводка через плинтус
• Где запрещена такая проводка

Требования к проводке открытого типа

Перед монтажом открытой электрической проводки следует обязательно составить схему расположения линий и прочих компонентов цепи, включая розетки, выключатели и распаечные коробки. Учтите несколько основных моментов:

1. Категорически запрещено располагать линии по диагонали. Провода размещают строго по вертикали и горизонтали относительно стен, пола и потолка комнаты.
2. Кабель должен быть удален от углов и любых проемов на расстояние не менее 150 мм. Минимальная установочная высота для розетки над уровнем пола составляет 200 мм, выключателя — 600 мм.
3. Избегайте установки кабельных линий вблизи отопительных приборов. Исключите любые источники тепла, воздействие которых в скором времени приведет к разрушению изоляционного слоя и существенно повысит вероятность аварийной ситуации.
4. Нельзя располагать открытую проводку рядом с трубами. Запрещено размещение внизу труб, под которыми появляется конденсат.
5. Выбирая провода, учитывайте уровень влажности помещения. Для ванной и кухни кабель должен иметь два-три слоя изоляции.
6. При соединении нескольких проводов обязательно используется распределительная коробка.
7. При составлении схемы следует заранее выбрать место для распределительных коробок. Они должны размещаться в легкодоступной части помещения.

Соединение проводов в распредкоробке

Если при монтаже не используются защитные трубы и панели, то их следует заменить специальными скобами. Их применение исключит провисания кабеля из-за собственной массы. Две соседние скобы должны размещаться на расстоянии 300 мм при горизонтальном монтаже (600 мм при вертикальном).

Особенности установки открытой проводки

Электрическая проводка открытого типа актуальна в случаях прокладки кабеля выше плинтуса, рядом со стыками стен и потолочной плиты и в углах помещения. Выбранный провод должен быть максимально ровным. При размещении проводки в комнате с подвесным потолком кабель крепится к стенам.

Если проводов много, то обязательно используйте пропускные каналы. Размещать проводники непосредственно на подвесном потолке нельзя. Выше уже писалось: не забывайте о свободном доступе к соединительным и ответвительным коробкам.

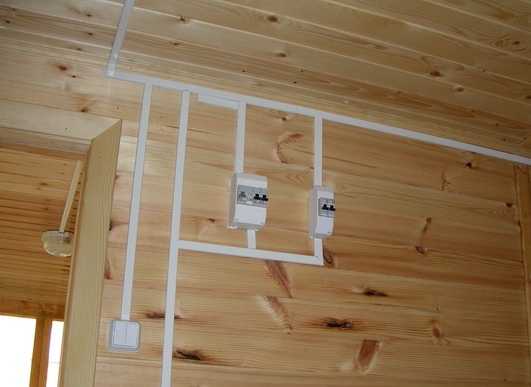

Укладка проводов в пропускных кабель-каналах

Плюсы и минусы внешней проводки

Основное достоинство данного метода — высокая скорость установки кабельных линий. Буквально за пару дней без огромного опыта вы самостоятельно справитесь с монтажом открытой проводки в квартире с одной жилой комнатой. А профессиональному электрику потребуются считанные часы.

Вторым достоинством способа является пониженная трудоемкость. Нет необходимости в штроблении стен, укладке кабель-каналов и сверлении отверстия для подрозетников. Соответственно, не возникает потребности в последующем монтаже облицовки, оштукатуривании, покраске или поклейке обоев.

Третьим весомым преимуществом проводки открытого типа является постоянная доступность к каждому участку линии. В любой момент можно провести ремонтные работы или модифицировать электрическую сеть, добавив новые компоненты. На это уйдет минимум времени и сил. Вы быстро и без проблем добавите ответвление к новому светильнику, подключите новую розетку или переместите в другое место старый выключатель. При организации скрытой проводки такие работы намного сложнее и затратнее, зачастую сопровождаются разрушением стен.

Однако есть в данном методе определенные недостатки. Первым минусом является то, что кабельная система находится на виду. Несмотря на огромное множество различных стилей оформления, такой подход уместен далеко не для каждого интерьера. Исключением являются стили кантри, ретро, техно и стимпанк, для которых проводка открытого типа может стать изюминкой.

Электропроводка в лофте в стиле стимпанк

Второй недостаток связан с техническими нормами каждого помещения, где кабель прокладывается по открытому методу. К примеру, для ванной комнаты, кухни и других участков с высоким уровнем влажности используемые провода должны быть хорошо защищены. Аналогичная ситуация с устанавливаемыми выключателями и розетками. Класс защиты подобных элементов при организации скрытой проводки должен быть не ниже IP-44. А если говорить об открытой, то требование повышается сразу до IP-68. Такие провода, розетки и выключатели выглядят слишком массивно и в два счета могут испортить интерьер.

Что нужно для монтажа открытой проводки

Теперь разберемся, как правильно подобрать кабель, розетки и выключатели для проводки открытого типа.

Как выбрать кабель для внешней проводки

Аналогично организации скрытой проводки выбор кабеля для внешней напрямую связан с электрической нагрузкой на устанавливаемую систему. Бытовые и электрические приборы могут функционировать при подключении через медные двух- или трехжильные кабели либо алюминиевые с сечением 2,5 кв. мм. Электрическая плита потребляет больше мощности, поэтому потребуется кабель сечением 5-6 кв. мм. Вся ветка должна подводиться к распределительной коробке через предохранитель на 25 А.

Кабель для внешней ретро-проводки

Медные кабели считаются более надежными и устойчивыми, а в некоторых случаях применение алюминиевых уже попросту недопустимо. Обусловлено это тем, что медь — материал, более устойчивый к коррозии, выдерживающий большую электрическую нагрузку в сравнении с алюминиевым проводом того же сечения. Кроме того, медный кабель более пластичен, что исключает вероятность его перелома даже при монтаже линий с множеством изгибов.

Розетки

Для проводки открытого типа используются накладные розетки, которые крепятся прямо к стене. Нет необходимости проделывать углубления для подрозетников, поскольку контакты таких элементов в отличие от встраиваемого оборудования хорошо изолированы и спрятаны внутри. Если какие-то приборы должны использоваться с заземлением, нужно покупать накладные розетки с наличием соответствующего контакта.

Накладной блок розеток для открытой проводки

Возможен монтаж электропроводки с проходными розетками. Таковыми называются приборы, на которых кабельная линия не заканчивается, а идет дальше. Монтируется это оборудование методом бескоробочного подключения.

Выключатели

В данном пункте следует обратить внимание на герметичные выключатели. Они используются как при скрытом, так и при открытом методах прокладки электрического кабеля. Для ванной комнаты, кухни и других помещений с повышенным уровнем влажности не имеет значения выбранный способ монтажа. Закрытые приборы исключат замыкания и перегревы кабеля. Их установка аналогична розетке для проводки открытого типа: достаточно просверлить парочку отверстий в стене и надежно зафиксировать оборудование.

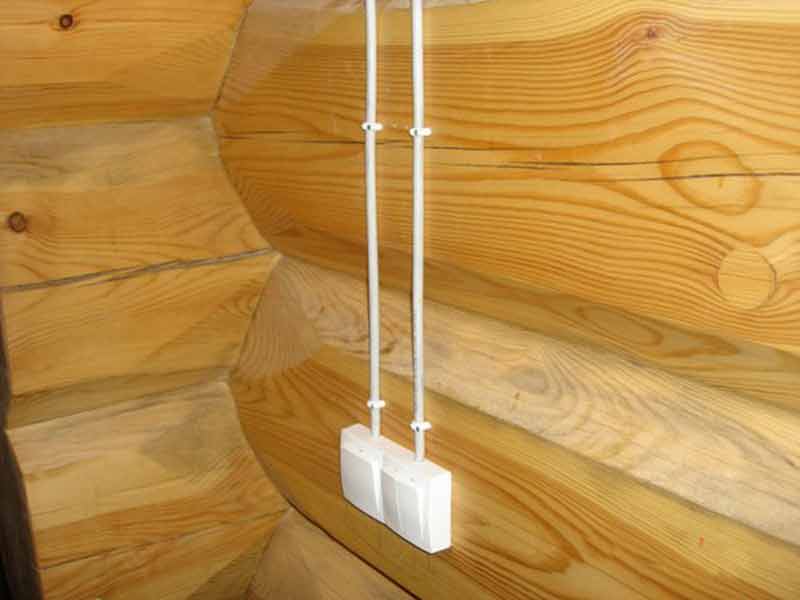

Накладные выключатели в деревянном доме

Способы открытого монтажа проводки

Открытый монтаж может выполняться несколькими методами. Выбор зависит от типа помещения, в котором выполняется установка. В офисе можно задействовать кабель-каналы, но в жилых помещениях в дизайнерском стиле проводка обычно прячется под плинтусами или другими декоративными элементами.

Внешняя проводка в кабель-канале

Использование кабель-каналов предоставляет несколько неоспоримых преимуществ:

• отсутствие токсичности материалов изготовления;
• стойкость к повышенным температурам;
• низкая стоимость.

Кабель-каналы размещаются на стенах и фиксируются при помощи специального клея или дюбелей. Конкретный способ крепления зависит от типа поверхности. Внутренняя часть корпуса разделена на несколько каналов, по которым можно вести разные провода. После укладки проводки устройства закрываются специальной крышкой.

Монтаж наружной проводки в кабель-каналах

В комплекте с каналами есть все необходимые заглушки и уголки. Если чего-то не хватает, это всегда можно докупить отдельно. Данные приспособления бывают разных цветов, габаритов и стилистического оформления, поэтому можно найти варианты как для офисов, так и для жилых помещений.

Внешняя проводка в трубах

Вместо кабель-каналов провода могут быть спрятаны в электротехнических трубах, в основном выполняющих защитную, а иногда и декоративную функции. К примеру, их часто используют при оформлении помещений в скандинавском или лофт-стиле. Однако более эффективен такой способ при организации открытой проводки в ванной или другой комнате с повышенным уровнем влажности. Они обеспечивают полную герметичность, чего не скажешь о кабель-каналах. Также важно использовать розетки, распределительные коробки и выключатели, оснащенные дополнительной защитой от влаги.

Наружная проводка в медных трубах

Наружная проводка открытым проводом

Если не хотите прятать электрический кабель в трубы или пластиковые коробы, обратите внимание на оформление помещений в ретро-стиле. В магазинах есть множество электрических и осветительных приборов, подходящих для организации ретро-проводки. Можно с легкостью найти винтажные розетки, коробки, выключатели, кабель с внешней (исключительно декоративной) оболочкой из ткани и даже фарфоровые изоляторы, использующиеся для крепления всего этого к стене. Подобное оформление электропроводки будет классно смотреться в интерьерах кантри, прованс и шебби-шик.

Проводка открытым кабелем в интерьере квартиры

Разводка через плинтус

Еще один вариант без применения коробов и труб — размещение проводки под плинтусом. Впрочем, придется использовать более широкий плинтус, чтоб обеспечит наличие нескольких каналов. Для начала выполняется монтаж основы вдоль периметра пола. Провода тянутся по специальным направляющим, проделанным на самом плинтусе, после чего прячутся под крышкой. Внешне плинтус практически не отличается от обычного, однако придется размещать небольшие пластиковые направляющие к розеткам и выключателям. Они представляют собой небольшие кабель-каналы.

Плинтусный кабель-канал с розетками

Где запрещена такая проводка

Открытая проводка категорически запрещена (или к ней предъявляются дополнительные требования) в помещениях с повышенным уровнем влажности и постоянными перепадами температур. К ним относятся ванные комнаты, сауны, парилки, кухни. В данном случае нужно использовать полностью герметичные трубы. Нельзя размещать провода открытым способом на крупных складах и в непосредственной близости со взрывоопасными объектами.

Тем не менее, порою проводка открытого типа — единственный способ электрификации помещения. Тогда следует выбирать кабель с несколькими изоляционными слоями, изготовленными из огнеупорных материалов. Бывают и обратные ситуации: например, в деревянном доме не рекомендуется скрытая проводка.

Несмотря на полную противоположность скрытой проводке, монтаж электрического кабеля открытым методом имеет свои достоинства, благодаря чему может использоваться там, где невозможно (или не хочется) спрятать проводники. При соблюдении всех правил эксплуатации и безопасности такой способ применим практически на любом объекте.

Монтаж открытой электропроводки

Опубликовано: 29.01.2012 Рубрика: Электрика Просмотров: 13777

Монтаж открытой проводки

Монтаж открытой электропроводки существенно отличается от монтажа скрытой проводки. Главная задача в данном случае — убрать провода под декоративные поверхности, чтобы они находились под защитой и не портили внешнего вида жилых комнат. Это замечательный выход из положения, но только в том случае, если проводится полный ремонт с заменой всех декоративных покрытий (штукатурки, обоев, керамической плитки и т. д.) или отделка начинается с ноля.





Другое дело, если ремонт уже закончен и нет ни желания, ни необходимости что-либо менять, а проводку прокладывать надо. В такой ситуации монтируется проводка открытого типа.

Еще один случай — это бревенчатый дом, поскольку долбить или вырезать штробу в дереве трудоемко, да и размещать кабель там небезопасно.

Любая открытая проводка прокладывается в специальных защитных кожухах. Это могут быть металлические лотки, гофрированные и ПВХ-трубы, кабель-каналы. В скрытой прокладке доступ к проводам затруднен, а иногда и просто невозможен без того, чтобы разбирать декоративные покрытия.  Открытый способ тем и хорош, что без каких-либо дополнительных усилий можно добраться до любого участка электрической сети. Идеальным вариантом для открытой проводки в жилых помещениях является кабель-канал.



Удобство кабель-канала заключается в следующем:

1. Короб эстетичен, а это немаловажно для внешнего облика квартиры или дома. Современный ассортимент данного вида продукции настолько велик, что позволяет выбрать внешний вид и расцветку кабель-канала под любой дизайн.

2. Его очень просто монтировать. Этот процесс нетрудоемкий и не требует особых навыков.

3. На поверхности кабель-канала можно расположить розетки и выключатели, они идеально впишутся в общую конструкцию.

Монтаж данного защитного кожуха начинается с определения размеров канала и расчета того, какие аксессуары понадобятся для всей конструкции. Для этого придется начертить подробный план с разверткой стен. Каждая изображается отдельно с проставлением всех размеров. На чертеже обязательно должны быть указаны количество проводов и их сечение, чтобы определить размеры кабель-канала.

Пример прокладки электропроводки при помощи кабель-канала и аксессуаров к нему





В отличие от скрытой проводки короб можно крепить к стенам под любыми углами. Захочется сэкономить на материале — по диагонали, а если возникнет желание поразить необычным дизайном, выполните ломаные узоры по поверхности стены. Однако, как правило, кабель-канал монтируется под прямыми углами. Можно основной провод провести под потолком и спустить вниз перпендикулярные отводы, либо наоборот — над самым полом и поднимать провода вверх. Вариантов масса, впрочем, как и видов короба. Есть напольный вариант, потолочный и обычный, который подойдет во всех случаях.

Конструкция из напольного кабель-канала

Аксессуары к кабель-каналу — это поворотные углы, внутренние или наружные, на 90° или плавные, торцевые заглушки, тройники, переходы под кожух другого сечения и т. д. Изгибы трассы данного защитного кожуха прикрываются наружными и внутренними углами. Можно обойтись и без них, просто надрезая и сгибая короб и крышку, но монтаж с аксессуарами намного быстрее и эстетичнее. Составив подробный чертеж, нужно сосчитать количество этих деталей, а также длину короба.

Изгибы трассы кабель-канала

Как правило, такой защитный кожух продается отрезками по 2 м, хотя иностранные производители выпускают и другие размеры. После того как все аксессуары и кабель-канал закуплены, можно начинать монтаж. Для этого прямо на поверхности стены вычерчивается положение короба. Все линии желательно проверять строительным уровнем, чтобы получилось ровно. Затем можно приступать к креплению кабель-канала к стене. Если стена гладкая и ровная, то короб можно просто приклеить. Термоклей мгновенного действия продается во всех строительных магазинах. При помощи клеевого пистолета он удобно и быстро наносится на рабочую поверхность.

Шаг первый: короб режется на куски необходимой длины, с обреза удаляются все заусенцы	Шаг второй: на тыльную сторону спинки кабель-канала наносится клей
Шаг третий: нужно приставить короб к месту крепления и присадить, чтобы липкое вещество попало на стену, после этого снять кабель-канал, подождать несколько минут, пока клей не загустеет, и потом крепить окончательно	После того как короб приклеился, можно подстраховать его, забив гвоздики в перегородку или завинтив шурупы в спинку

Это очень быстрый способ крепления, но, к сожалению, из-за неровностей поверхности не всегда подходит. Более распространенный и надежный способ — прикрепить кабель-канал при помощи дюбель-гвоздей, если стены бетонные или кирпичные, или обычными шурупами, когда деревянные. К гипсокартонным перегородкам или облицовке кабель-канал крепится при помощи специальных дюбелей-бабочек.

Розетки закреплены на поверхности кабель-канала при помощи суппортов

В случае если кабель проходит по поворотам перегородок или аркам, можно сделать несколько параллельных надрезов на стенках кожуха, изогнув его в нужную плоскость. Точно так же надрезаются и крышки там, где необходимо изогнуть кабель-канал под углом. Дюбель-гвозди или шурупы вкручиваются в середину короба, если он небольшого размера.

Когда ширина спинки кожуха больше 50 мм, то крепеж должен прихватывать его по краям. Кабель-канал начинается с места входа в помещение, затем последовательно двигается ко всем электрическим точкам. Это делается для корректной подгонки аксессуаров. После того как короб смонтирован, в него укладывается кабель. В некоторых кожухах есть специальные перегородки для разделения проводов. Это особенно удобно, когда в одном коробе располагаются информационные и силовые кабели.

Монтаж крышки короба, шаг первый: в месте изгиба надрезаются полки крышки

Шаг второй: крышка изгибается в месте надреза полок

Шаг третий: теперь крышку можно сгибать под любым углом, однако не стоит делать так несколько раз — она может переломиться

Короб укладывается так, чтобы между проводами оставался небольшой промежуток. Не стоит запихивать провода так, чтобы крышка короба не закрывалась. Лучше сразу взять кабель-канал большего размера. После того как укладка кабеля завершена, на короб надевается крышка. Достаточно вставить ее в пазы и надавить до щелчка.

Установка крышки кабель-канала, шаг первый: вставляется перемычка для поддержания формы короба

Шаг второй: нельзя соединять крышки короба в том месте, где состыковывается кабель- канал, это может привести к тому, что поверхность будет неровной

Отметки карандашом делаются, когда крышки приложены к коробу, чтобы в месте состыковки они плотно прилегали друг к другу





Металлические лотки не применяются в жилых помещениях. Они используются в тех местах, где имеется несколько кабелей большого диаметра и им требуется механическая защита. Например, при производстве, где сосредоточены станки. Используются лотки и при проведении кабелей на открытом воздухе.

Металлические лотки имеют несколько вариантов крепления:

1) монтаж при помощи различных аксессуаров, которые крепятся к перегородкам при помощи дюбель-гвоздей, шурупов или болтовых соединений;

2) крепление непосредственно к стене при помощи все тех же дюбель-гвоздей или шурупов.

Дюбель-гвозди

Металлические лотки имеют массу аксессуаров для соединения их между собой и разводки под различными углами.

Гофрированные трубы чаще всего используются в подсобных нежилых помещениях (например, на чердаке), поскольку имеют не слишком эстетичный вид. Они идеально подходят для проведения проводки от распределительных щитков до квартир. В частном доме гофрированные трубы используются для защиты кабелей, которые идут от воздушной ЛЭП к дому. Однако можно встретить и вариант цветной гофры, которая вполне подходит для монтажа проводки внутри помещений.

Пример конструкции из гофрированных труб

Начинать монтаж гофры следует с составления схемы-чертежа. Необходимо помнить, что трубы не должны перекрещиваться друг с другом. Это неэстетично и не соответствует требованиям безопасности. Именно поэтому нужно тщательно вычертить схему разводки труб, чтобы они не пересекались друг с другом. После составления чертежа закупаются все аксессуары, необходимое количество трубы и делается разметка.

Для правильного определения диаметра гофры нужно взять количество проводов, которые будут проходить внутри нее, и на куске трубы испытать их размещение. Помните, что пустота должна составлять как минимум половину внутреннего объема гофры, иначе протяжка проводов будет производиться с большим трудом или станет вовсе невозможной.

Протяжка провода через гофрированную трубу

Гофра бывает с зондом или без него. Для монтажа конструкции, состоящей из небольших кусков, подойдет труба без зонда. Если же линия провода, который нужно спрятать в гофру, достаточно длинная, то труба нужна с проволокой-зондом.

Протяжка провода происходит следующим образом. Конец кабеля привязывается к концу проволоки, а труба крепко обхватывается рукой. За другой конец проволоки провод протягивается сквозь гофру. Если кабелей несколько, то они привязываются одновременно, а труба при протяжке должна быть выпрямлена. На линии разметки отмечаются точки, в которых будут сверлиться отверстия под крепеж. Чаще всего при открытом способе прокладки гофры используются пластиковые клипсы, которые крепятся к потолку или стенам при помощи дюбель-гвоздей или шурупов.

Чем больше и, соответственно, тяжелее диаметр трубы, тем чаще надо располагать клипсы. При диаметре в 16 мм крепеж располагается на расстоянии 30–40 см. Труба диаметром 32 или 40 мм требует расположения клипс на расстоянии 20–30 см друг от друга. Далее просверливаются отверстия, в которые засовываются пластиковые дюбеля, а в них вкручиваются шурупы, прижимающие клипсы. Затем труба с кабелем просто вставляется в клипсы. Если возникнет необходимость отсоединить трубу, то достаточно просто потянуть ее на себя.

На рисунке показано размещение гофры на стенах: слева — неправильно, справа — правильно

Есть вариант крепления при помощи металлической скобы или затягивающегося хомута. Последний применяется в том случае, когда внешний вид трубы не имеет значения и необходимо быстро произвести монтаж. При помощи одного хомута, который крепится дюбель-гвоздем или шурупом, можно соединить несколько гофрированных труб, которые затягиваются хомутом.

При креплении гофры хомутами нельзя сбивать все трубы в один пучок

Металлорукав не применяется в жилых комнатах, располагаясь исключительно в технических помещениях. Он используется при прокладке информационных кабелей. В этом случае металлорукав выполняет функции экрана внешнего электромагнитного излучения, а труба при этом подключается к системе заземления.

Трубы ПВХ монтируются точно так же, как и гофрированные. Они используются в подсобных и нежилых помещениях, где проводке требуется дополнительная механическая защита. Клипсы или другой вид крепления можно располагать реже, чем в случае с гофрированной трубой, поскольку трубы ПВХ хорошо держат размер и не прогибаются.



Шаг первый: выполняется разметка стены при помощи отбивки — окрашенной нити	Шаг второй: монтаж установочных и распаячных коробок
Шаг третий: отметьте места крепления клипс для труб	Шаг четвертый: установите клипсы
Шаг пятый: разрежьте трубы на куски необходимой длины, а потом укрепите их в клипсах, подгоняя размеры аксессуаров	Шаг шестой: протяните провод сквозь трубы и окончательно установите их

Если необходимо быстро провести кабель по стене открытым способом и нет ни труб, ни пластикового канала, то можно воспользоваться электроустановочной скобой. Способ очень прост. Кабель прижимается к стене вдоль отмеченной линии и прихватывается пластиковой скобкой, которая прибивается к поверхности стены небольшим гвоздиком, идущим в комплекте. Разумеется, провод крепится к поверхности, в которую возможно вбить гвоздь. Силовые кабели таким образом проводить не рекомендуется, но информационные и провода освещения вполне допустимо.

Пример крепления трубы к стене при помощи электроустановочной скобы

Есть и еще один  устаревший способ монтажа открытой электропроводки. В настоящее время он практически не используется, но если нет другой возможности, применяется. Для такого способа прокладки нужен тонкий гибкий провод с сечением ТПЖ не больше 1,5 мм². Вдоль линии, где будет протянут провод, прямо в штукатурку или дерево вставляются специальные керамические или пластиковые ролики с шипом. Провод обкручивается вокруг такого крепежа и протягивается к следующему ролику. Способ достаточно простой и быстрый, но, к сожалению, такое крепление ненадежно и небезопасно. Ведь провод ничем не защищен, к тому же его легко задеть или зацепить, оторвав от стены.



Метки: Гофрированные трубы, Металлические лотки, Металлорукав, Монтаж открытой проводки, Монтаж проводки, монтаж электропроводки, открытая электроводка, Трубы ПВХ, электропроводка

  К записи комментария 2

  Поделитесь ссылкой на статью в социальных сетях

  Вы можете оставить свой комментарий

Поделитесь своим мнением, что Вы думаете о прочитанном?
Если Вам не понравилась статья, напишите в комментариях причину.
Возможно, Вы заметили ошибку или у Вас появились вопросы, напишите об этом.
Только зная Ваше мнение, можно будет улучшить и дополнить статью.

Открытая проводка на изоляторах | UpCodes

// ФРАГМЕНТ КОДА

Национальный электротехнический кодекс штата Иллинойс 2020 > 3 Методы и материалы проводки > 398 Открытая проводка на изоляторах технические характеристики открытой проводки на изоляторах.

398.2 Определение

Определение, данное в этом разделе, применяется в рамках данной статьи и на протяжении всего Код .

Открытая проводка на изоляторах. Метод открытой проводки с использованием скоб, ручек, трубок и гибких трубок для защиты и поддержки одиночных изолированных проводников, проложенных в зданиях или на них.

398.10 Разрешенные виды использования

Открытая проводка на изоляторах разрешается только для промышленных или сельскохозяйственных предприятий в системах с номинальным напряжением 1000 вольт или менее, следующим образом:

1. В помещении или на открытом воздухе
2. Во влажных или сухих местах
3. При воздействии агрессивных паров
4. Для обслуживания

398.12 Использование не разрешено

Открытая проводка на изоляторах не должна прокладываться там, где она скрыта конструкцией здания.

398. 15 Открытые работы

(A) Сухие помещения

В сухих местах, где нет физического повреждения, проводники должны быть отдельно заключены в гибкие неметаллические трубки. Трубопровод должен иметь непрерывную длину, не превышающую 4,5 м (15 футов), и крепиться к поверхности ремнями с интервалами, не превышающими 1,4 м (4,9 фута).0045 1 / ₂ футов).

(B) Ввод в помещения, подверженные воздействию сырости, влажности или агрессивных паров

Проводники, входящие или выходящие из помещений, подверженных воздействию сырости, влажности или коррозионно-активных паров, должны иметь капельные петли, а затем должны проходить вверх и внутрь снаружи зданий или из сырых, влажных или коррозионно-активных мест через негорючие, неабсорбирующие изоляционные трубы.

Информационное примечание: см. 230.52 для отдельных проводников, входящих в здания или другие сооружения.

(C) Подверженность физическому повреждению

Проводники в пределах 2,1 м (7 футов) от пола считаются подверженными физическому повреждению. Если открытые проводники пересекают потолочные балки и стойки стен и подвергаются физическому повреждению, они должны быть защищены одним из следующих способов: в качестве изолирующих опор, размещенных по бокам и вплотную к электропроводке.

Прочная подножка толщиной не менее 13 мм ( ¹ / ₂ дюймов) сзади проводников с боковой защитой. Подножки должны выступать за пределы проводников не менее чем на 25 мм (1 дюйм), но не более чем на 50 мм (2 дюйма), а защитные борта должны иметь высоту не менее 50 мм (2 дюйма) и толщину не менее 25 мм. (1 дюйм), номинально, по толщине.

Бокс, изготовленный в соответствии с 398.15(C)(1) или (C)(2) и снабженный крышкой, находящейся на расстоянии не менее 25 мм (1 дюйм) от проводников внутри. При защите вертикальных проводников на боковых стенках короб должен быть закрыт сверху, а отверстия, через которые проходят проводники, должны быть заглушены.

Жесткий металлический кабелепровод, промежуточный металлический кабелепровод, жесткий неметаллический кабелепровод или электрическая металлическая трубка. При установке в металлическом трубопроводе проводники должны быть заключены в непрерывные отрезки одобренных гибких трубок.

398.17 Проходящие или параллельные элементам каркаса

Открытые проводники должны быть отделены от контакта со стенами, полами, деревянными поперечинами или перегородками, через которые они проходят, трубами или втулками из негорючего, невпитывающего изоляционного материала. Если втулка короче отверстия, в отверстие должна быть вставлена ​​водонепроницаемая втулка из неиндуктивного материала, а в втулку с каждого конца вставлена ​​изолирующая втулка таким образом, чтобы проводники не соприкасались с втулкой. Каждый проводник должен проходить через отдельную трубку или муфту.

Информационное примечание. См. 310.14(A)(3) для ограничения температуры проводников.

398.19 Зазоры

Открытые проводники должны быть отделены не менее чем на 50 мм (2 дюйма) от металлических кабельных каналов, трубопроводов или другого проводящего материала, а также от любых открытых осветительных, силовых или сигнальных проводников, или должны быть отделены от них непрерывный и прочно закрепленный непроводник в дополнение к изоляции проводника.

Если используется любая изолирующая трубка, она должна быть закреплена на концах. Там, где это возможно, проводники должны проходить над, а не под любым трубопроводом, подверженным утечке или скоплению влаги.

398.23 На доступных чердаках

Проводники на незавершенных чердаках и чердаках должны соответствовать 398.23(A) или (B).

(A) Доступ по лестнице или стационарной лестнице

Провода должны быть установлены сбоку или через просверленные отверстия в балках перекрытия, стойках или стропилах. Если проводники проходят через просверленные отверстия, то проводники в балках и стойках или стропилах на высоте не менее 2,1 м (7 футов) над полом или балками пола должны быть защищены прочными подножками, выступающими не менее чем на 25 мм (1 дюйм). .) с каждой стороны проводников. Подножки должны быть надежно закреплены на месте. Подножки и защитные планки не требуются для проводников, установленных по бокам балок, стоек или стропил.

(B) Запрещен доступ по лестнице или стационарной лестнице

Провода должны быть установлены по бокам или через просверленные отверстия в балках перекрытия, стойках или стропилах.

Исключение: В зданиях, построенных до прокладки электропроводки, на чердаках и чердаках, куда нельзя подняться по лестнице или стационарной лестнице и где высота над уровнем моря во всех точках составляет менее 900 мм (3 фута), допускается прокладка электропроводки на краях стропил или балок, выходящих на чердачное или подкровельное пространство.

398.30 Крепление и поддержка

(A) Проводники сечением менее 8 AWG

Проводники сечением менее 8 AWG должны быть жестко закреплены на негорючих, невпитывающих изоляционных материалах и не должны соприкасаться с какими-либо другими предметами. Опоры должны быть установлены следующим образом:

1. В пределах 150 мм (6 дюймов) от ответвления или соединения
2. В пределах 300 мм (12 дюймов) от тупикового соединения с патроном или розеткой
3. С интервалами, не превышающими 1,4 м (4 ¹ / ₂ футов) и с меньшими интервалами, достаточными для обеспечения надлежащей поддержки там, где есть вероятность их нарушения

(B) Размер проводника 8 AWG и больше допускается расстояние до 4,5 м (15 футов) друг от друга, если негорючие, неабсорбирующие изолирующие прокладки используются по крайней мере через каждые 1,4 м (4 ¹ / ₂ футов) для поддержания расстояния не менее 65 мм (2 ¹ / ₂ дюймов) . ) между проводниками.

Там, где маловероятно, что они будут нарушены в зданиях заводской постройки, разрешается прокладывать проводники 8 AWG и больше по открытым пространствам, если они поддерживаются каждой деревянной поперечиной на утвержденных изоляторах, поддерживающих расстояние 150 мм (6 дюймов) между проводниками.

(C) Промышленные предприятия

Только на промышленных предприятиях, где условия технического обслуживания и надзора обеспечивают обслуживание системы только квалифицированным персоналом, разрешается прокладывать проводники сечением 250 тыс. до 90,0 м (30 футов) друг от друга.

(D) Установка держателей проводников

Если для крепления круглых головок используются гвозди, они должны быть не меньше десятипенсовой монеты. Если для крепления набалдашников используются шурупы или для крепления планок используются гвозди или шурупы, они должны иметь длину, достаточную для проникновения в древесину на глубину, равную по крайней мере половине высоты набалдашника и полной толщине бутс. Подушечные шайбы следует использовать с гвоздями.

(E) Соединительные провода

Проводники калибра 8 AWG или больше, закрепленные на прочных стержнях, должны быть надежно прикреплены к ним с помощью соединительных проводов с изоляцией, эквивалентной изоляции проводника.

398.42 Устройства

Накладные мгновенные выключатели должны быть установлены в соответствии с 404.10(A), и коробки не требуются. Выключатели других типов должны быть установлены в соответствии с 404.4.

398.104 Токопроводящие жилы

Токопроводящие жилы должны быть типа, указанного в статье 310.

Upcodes Схемы

Открытая проводка — преимущества и недостатки, требования, особенности монтажа

Открытая проводка — самый простой способ прокладки электрических линий. В отличие от скрытого, он прокладывается не в толще строительных конструкций, а над их поверхностью. В современных домах используется редко. В то же время этот способ требует гораздо меньше времени и связан с меньшими трудозатратами, чем прокладка линии закрытого типа. Также нет необходимости в штроблении, благодаря чему практически не нарушается целостность потолка и стен.

Если вы не планируете проводить проводку в стиле ретро по всему дому, то открытый способ лучше использовать только на отдельных участках, например, в том случае, когда нужно немного расширить линию. В противном случае большое количество проводов, которые прекрасно видны невооруженным глазом, испортят интерьер.

Монтаж открытой проводки требует тщательной подготовки. Этот способ установки связан с определенными правилами, которые требуют неукоснительного соблюдения.

Содержание

• Требования к монтажу электропроводки открытого типа
• Особенности монтажа электропроводки открытого типа
• Преимущества и недостатки наружной электропроводки
• Жесткая трубная электропроводка
  • Особенности монтажа поверхностной электропроводки в трубах ИРЛ
  • Необходимые инструменты для разводки труб
  • Преимущества и недостатки метода
• Заключение

Требования к монтажу электропроводки открытого типа

Вот основные правила, которые необходимо соблюдать при прокладке открытой электропроводки в квартире.

Пренебрежение ими является нарушением норм электробезопасности и может привести к короткому замыканию и выходу из строя линии. Итак:

• Запрещается прокладка трубопровода под трубопроводами, на которых скапливается конденсат.
• Рядом с кабелями не должно быть источников тепла.
• Для прокладки такой линии не рекомендуется использовать простой трубопровод. Желательно, чтобы кабель имел дополнительную защиту. В зависимости от расположения проводки она может быть жесткой или гибкой, а также экранированной.
• Если проводник проложен в сантехнических нишах, то не следует использовать распределительные коробки, если нет возможности быстрого доступа к ЛЭП.
• Соединение жил кабеля между собой возможно только в специальных соединительных коробках.

Необходимо обеспечить возможность легкого доступа к крышке последнего. Если влажность в помещении достаточно высокая, на крышки распределительных коробок устанавливают прокладки для улучшения герметичности.

• Защитный слой проводника должен сохраняться неповрежденным по всей его длине, вплоть до подключения проводников к розетке, выключателю или электроприбору.

• Для фиксации кабеля рекомендуется использовать пластиковые зажимы, соответствующие диаметру проводника. Расстояние между зажимами не должно быть слишком большим, иначе проводник провиснет под собственным весом. Расположить скобы необходимо с обеих сторон провода, а также обязательно установить хомуты возле точек подключения к электрическим элементам. Если кабель прокладывается горизонтально, то скобы должны располагаться на расстоянии не более 40 см одна от другой при креплении небронированной жилы и 75 см для провода с бронированным покрытием. Если открытая электропроводка прокладывается вертикально, то максимальный интервал между зажимами не должен превышать 1 м.
• При монтаже обычных проводников с защитным покрытием в горизонтальном направлении интервал между скобами не должен быть более 25 см, а в вертикальном — 40 см. Расстояние от электроэлемента до ближайшего к нему зажима не должно превышать 10 см.
• Если проволоку необходимо согнуть, минимальный радиус изгиба должен составлять 8 см.
• Если линия пересекает неэлектрический трубопровод, то минимальное расстояние между ними должно быть 3 см.

При прокладке кабеля через стену рекомендуется использовать изоляционную трубку для его защиты по всей длине.

Особенности монтажа ЛЭП открытого типа

Открытый способ монтажа электропроводки чаще всего применяют при прокладке проводов над плинтусом, в местах стыка стен с потолочной плиткой, а также в углах помещений. Используемый проводник должен быть идеально плоским.

Если в квартире с подвесными потолками проводится открытая проводка, то кабель необходимо крепить к стенам. При большом количестве проводов стоит использовать пропускные каналы.

Ни в коем случае нельзя просто прокладывать электропровод по натяжному потолку. Монтаж распределительных и ответвительных коробок необходимо производить так, чтобы доступ к ним не был затруднен.

Пример монтажа розетки с открытой проводкой на видео:

Преимущества и недостатки наружной проводки

Как и любой другой способ прокладки коммуникаций, монтаж открытой проводки имеет свои плюсы и минусы. К преимуществам относятся:

• Простота установки.
• Минимальное нарушение целостности стен (потолка).
• Нет необходимости в дополнительном оборудовании.

Имеет открытую проводку и свои недостатки. Они следующие:

• Непривлекательный внешний вид.
• Необходимость учета технических норм помещения.
• Необходимость строгого соблюдения при монтаже норм пожарной и электробезопасности.

Конечно, наружная проводка не всегда выглядит в квартире непрезентабельно. Например, винтажная линия в стиле ретро может стать отличным дополнением интерьера и придать дому старомодный шарм. Но, во-первых, элементы для такой проводки стоят дорого, а во-вторых, устанавливать ее стоит только в том случае, если дизайн помещения выдержан в соответствующем стиле.

Пример готовой открытой электропроводки, проложенной в кабель-каналах на видео:

Жесткая трубная проводка

В последнее время многие люди открывают для себя монтаж внешней проводки с использованием жестких пластиковых труб. В этом случае кабели размещаются внутри трубопроводов, которые затем крепятся к стенам на специальных опорах. Для облегчения этого монтажа разработано большое количество вспомогательных приспособлений (тройники, кабельные муфты, тройники).

Основным преимуществом такой установки является высокая степень защиты электрических проводников от воздействия воды, а также от механических повреждений.

В связи с этим данный способ монтажа чаще всего используется в подвалах, гаражах и подвалах. Но это не значит, что наружную проводку нельзя проложить таким образом на даче, в городской квартире или загородном доме, так как внешне изолирующие трубы выглядят достаточно привлекательно.

Особенности монтажа накладной электропроводки в трубах ИРЛ

При прокладке линии электропередач в изоляционных трубах следует помнить о некоторых важных моментах:

• Трубопроводы должны крепиться к стенам таким образом, чтобы расстояние между ними было 80 см, при этом расстояние от электроприбора или элемента до ближайшего приспособления должно быть не менее 10 см.
• Кабели можно соединять друг с другом только на клеммах электрических элементов или внутри специальных распределительных коробок.

Соединение проводников в трубах не допускается.

• Радиус изгиба трубопроводов должен быть не менее чем в 6 раз больше их диаметра.

Для этого типа установки предусмотрены специальные фиксирующие устройства. Их список можно найти как в Интернете, так и в специальной литературе.

Если по каким-либо причинам вы не можете купить специальные хомуты, для монтажа теплоизоляционных труб можно использовать обычную строительную перфоленту. Для этого нужно отрезать от мотка кусок необходимой длины и закрепить его на поверхности. Торцевые крепления следует делать под углом и немного от себя, чтобы лента не провисала. Затем труба крепится стяжками по всей длине. Иногда, если нет возможности приобрести специальные хомуты, вполне хорошим решением может стать крепление перфолентой.

Пример монтажа трубопровода для электропроводки на видео:

Необходимые инструменты для разводки труб

Этот метод установки не требует большого количества инструментов. Для работы вам понадобится:

• Маркировочный шнур.
• Перфоратор (для работы с бетонными стенами). Для этого приспособления также потребуется сверло необходимого диаметра.
• Отвес.
• Рулетка.
• Молоток.
• Строительный уровень.
• Ножовка по металлу.

Для соединения на сложных участках понадобятся две муфты, а также гофра. Монтаж трубопроводов осуществляется таким образом, чтобы внутри них не скапливалась влага. Поэтому нужно уделить особое внимание качеству резинового уплотнителя, который устанавливается в месте соединения трубы с электроэлементом.

Рекомендуется использовать усиленные уплотнения, соответствующие диаметру изоляционной трубы. При установке манжета должна небольшой частью проникать в электромонтажное изделие.

При отсутствии уплотнительной манжеты рекомендуется вводить провод снизу.

Преимущества и недостатки метода

К преимуществам прокладки электропроводки в изоляционных трубах относятся:

• Простота установки.
