Монтаж пленочного теплого пола под линолеум: Инфракрасный пол под линолеум — схема монтажа.

Содержание

Инфракрасный пол под линолеум - схема монтажа.

Уложить инфракрасный теплый пол под линолеум своими руками не составит труда даже новичку.

В зависимости от типа основания, монтаж пленочного пола под линолеум может происходить двумя способами. Это:

  • Монтаж теплого пола непосредственно на черновой пол. Данный способ применяется, если поверхность пола ровная и твердая. Можно использовать классическую инфракрасную пленку либо инновационное нагревательное полотно «ЛамиПол®».
  • Установка инфракрасного пола на лагах. Такой способ применяется преимущественно на старых деревянных полах со щелями и «играющими» досками. Монтаж ИК-пола прямо на основание может привести к нарушениям в работе оборудования и его выходу из строя.

Варианты монтажа инфракрасного пола под линолеум

Схема монтажа 1 (рис. 1). Инфракрасное нагревательное полотно под линолеум на бетонное перекрытие, поверх старой плитки, на доски

  • Линолеум
  • Фанера/ДВП
  • Заземляющее покрытие
  • Монтажный скотч (для фиксации полотна)
  • Инфракрасное полотно «ЛамиПол®»
  • Монтажный скотч (для фиксации подложки)
  • Отражающая подложка для теплого пола, 3-4 мм
  • Черновой пол (бетонное перекрытие, старая плитка, доска)


Рис. 1. Установка инфракрасного полотна под линолеум

Схема монтажа 2 (рис. 2). Инфракрасный пленочный пол под линолеум на бетонное перекрытие, поверх старой плитки, на доски

  • Линолеум
  • Фанера/ДВП
  • Заземляющее покрытие
  • Монтажный скотч (для фиксации пленки)
  • Инфракрасная пленка
  • Монтажный скотч (для фиксации подложки)
  • Отражающая подложка для теплого пола, 3-4 мм
  • Черновой пол (бетонное перекрытие, старая плитка, доска)

Рис. 2. Установка инфракрасной пленки под линолеум

Схема монтажа 3 (рис. 3). Инфракрасный теплый пол под линолеум на деревянный пол (установка на лагах)

  • Линолеум
  • Фанера/ДВП
  • Заземляющее покрытие
  • Монтажный скотч (для фиксации пленки)
  • Инфракрасная пленка
  • Монтажный скотч (для фиксации подложки)
  • Отражающая подложка для теплого пола, 3-4 мм
  • Фанера, 1 см
  • Теплоизоляция
  • Деревянное основание (лаги) с шагом 55 - 60 см
  • Гидроизоляция
  • Черновой пол (бетонное перекрытие, поверх старой плитки, доски, фанера и т. д.)


Рис. 3. Установка инфракрасной пленки на деревянный пол под линолеум

Лаговый способ укладки инфракрасного пола под линолеум, монтаж которого относительно прост, позволяет наиболее эффективно расходовать энергию на обогрев.

Приведенные способы укладки системы обогрева обладают преимуществами относительно классического кабельного обогрева. Монтаж сухим способом осуществляется в самые короткие сроки, не требует особенных навыков в ремонте, уложить таким способом инфракрасное полотно и сделать теплый пол под линолеум своими руками сможет каждый.

Монтаж полосатого теплого пола под линолеум и ковролин

1.

Меры безопасности и предосторожности

  • При монтаже необходимо использовать испытанные и рекомендованные производителем материалы.
  • Не допускается включение системы с неизолированными контактами.
  • Нагревательная пленка должна располагаться только на свободном от мебели участке помещения. Запрещается укладка нагревательной пленки под стационарную корпусную мебель и мебель без ножек.
  • Запрещается на длительное время оставлять на полу в зоне нагрева предметы, препятствующие отдаче тепла поверхностью пола (одеяла, ковры и т.п.).
  • Запрещается эксплуатация системы без терморегулятора.
  • Суммарная электрическая мощность системы не должна превышать максимально допустимую мощность терморегулятора.
  • Рекомендуется использование устройства защитного отключения (УЗО) с током отключения 30 миллиампер.
  • Запрещается использование системы пленочного электрического подогрева в опасных местах (ванных и душевых помещениях) без дополнительной гидроизоляции.
  • Все подключения к терморегулятору и электрической сети должны быть выполнены согласно установленным стандартам. Монтаж электрических соединений должен проводиться квалифицированным специалистом. Неправильно установленные и плохо закрепленные соединительные коннекторы являются причиной перегрева электрической цепи и выхода системы из строя.

2.

Для монтажа полосатой инфракрасной пленки под линолеум или ковролин потребуются:

  • Терморегулятор с выносным датчиком температуры пола.
  • Следующие комплектующие:
    • Теплоизоляционный слой — специальная теплоотражающая подложка под нагревательную пленку.
    • Теплораспределяющий слой — специальные пластины, предназначенные для защиты пленки от повреждений и перегрева.
    • Наборы для подключения — комплект коннекторов для подключения проводов и бутилкаучуковой изоляции для токопроводящих шин. Одного набора достаточно для подключения одной полосы нагревательной пленки.
    • Термостойкий фиксирующий скотч — фиксирование между собой листов подложки, нагревательной пленки, проводов.
    • Провод ПВ-3 (ПуГВ) — медный одножильный провод для подключения пленочного теплого пола.
  • Инструменты:
    • Измерительная рулетка — проведение измерений при монтаже.
    • Маркер — разметка подложки и нагревательной пленки.
    • Канцелярский нож — резка теплоизоляционного и теплораспределяющего слоев.
    • Ножницы — резка нагревательной пленки.
    • Стриппер — резка и зачистка электрических проводов.
    • Пассатижи — присоединение коннекторов к токопроводящим шинам и проводам.
    • Шлицевая (плоская) отвертка — установка терморегулятора и подключение проводов.
    • Измерительный тестер — проверка правильного функционирования нагревательной пленки.

Порядок монтажа пленочного теплого пола

Порядок монтажа системы обогрева на основе пленочного теплого пола под ковролин и линолеум:

Монтаж под ковролин, линолеум

Ознакомьтесь с характеристиками и назначением фирменных комплектующих Green Film в нашей статье «Комплект пленочного теплого пола своими руками».

3.

Предварительная подготовка

Схема укладки пленочного теплого пола

Убедитесь, что основание пола ровное и сухое, помещение соответствует нормам теплоизоляции, отсутствуют сквозняки.

Приготовьте необходимые инструменты и оборудование.

Определитесь с местом расположения терморегулятора. Терморегулятор необходимо размещать на свободном пространстве вблизи источника питания (220 В). Узнать подробнее о выборе места установки терморегулятора можно в статье «Подключение терморегулятора к теплому полу».

Определитесь с конфигурацией зоны обогрева и расположением полос греющей пленки. Для удобства монтажа подготовьте план укладки пленки и проводов. Избегайте запирания пленки корпусной мебелью (шкафы, кровати, диваны без ножек).

Составьте электрическую схему и рассчитайте максимальный потребляемый системой обогрева ток.

Например, для площади обогрева 10 м.кв. при использовании пленки удельной мощностью Руд. = 220 Вт/м.кв. суммарная мощность системы составит Рсум. = 2200 Вт, а ток соответственно Iмакс. = Рсум./U = 2200 Вт / 220 В = 10 Ампер. Необходимо убедиться, что для используемого терморегулятора допускается максимальная нагрузка более 2,2 кВт или 10 А (желательно на 20% больше). Если суммарная мощность системы превышает допустимую для одного терморегулятора, Вам необходимо проконсультироваться у квалифицированного электрика об установке дополнительных терморегуляторов и включении их в электрическую схему. Системы обогрева с суммарной мощностью более 2 кВт рекомендуется подключать через отдельную проводку и автомат.

5.

Укладка теплоизоляционного слоя

Схема укладки теплоизоляционного слоя

Разметьте и разрежьте с помощью канцелярского ножа или ножниц теплоизоляционный слой, аккуратно постелите на черновой пол фирменной надписью вверх. Во избежание сдвига зафиксируйте подложку специальным скотчем.

Теплоизоляционный слой укладывается по всей площади помещения.

6.

Установка датчика температуры пола

Выносной датчик температуры пола закладывают в гофротрубу диаметром 16 мм на расстоянии 30-50 см от края комнаты между теплоизоляционным слоем и нагревательной пленкой, желательно в месте наименьшей теплоотдачи (например, под ковриком или мебелью на низких ножках). Для корректной работы системы не кладите датчик пола между полосами нагревательной пленки. При необходимости, провод датчика может быть сокращен или удлинен до 50 м гибким двужильным проводом с сечением жилы 0,75 мм.кв. Узнать подробнее об установке выносного датчика можно в данной статье.

7.

Укладка полосатой инфракрасной пленки

Финишная укладка пленочного теплого пола

При укладке нагревательной пленки будьте аккуратны и используйте обувь на мягкой подошве.

При необходимости, используя ножницы, разрежьте нагревательную пленку на полосы необходимой длины. Обратите внимание, что максимальная площадь одной мерной полосы пленки составляет 8 м.кв. Допускается резать нагревательную пленку только по специальной линии отреза.

Качество пленки контролируется на производстве, тем не менее, убедитесь в отсутствии повреждений, возможно возникших при неправильной транспортировке.

Измерьте сопротивление каждой полосы пленки. Показания тестера должны соответствовать расчетным данным с учетом нормативных допусков.

Согласно плану укладки, положите пленку поверх теплоизоляционного слоя фирменной надписью вверх. Не допускайте перехлеста отдельных полос пленки. Во избежание сдвига зафиксируйте нагревательную пленку специальным скотчем.

8.

Подключение проводов

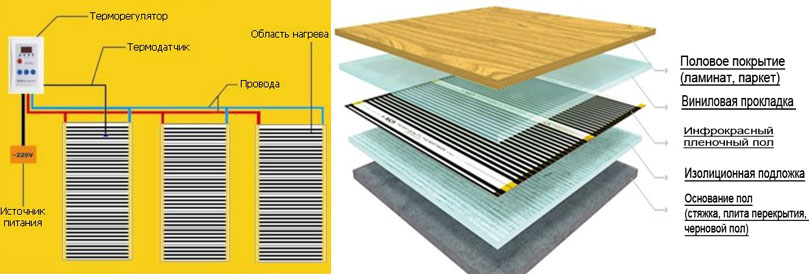

Электрическая схема подключения теплого пола

Подключение нескольких полос нагревательной пленки осуществляется параллельным соединением с использованием распределительной коробки. В случае использования пленки с заземляющим слоем, заземляющий провод подключается минуя терморегулятор (подключение к заземляющему слою осуществляется с помощью отдельной клеммы). Рекомендуется использовать распределительную коробку с 8-кратным разветвлением глубиной не менее 25 мм. После соединения проводов проводят контрольное тестирование системы.

Аккуратно приподнимите защитный слой и введите одну пластинку коннектора так, чтобы был надежный контакт с токопроводящей шиной.

Подсоединение коннектора

После подсоединения коннекторов к двум медным шинам, сначала обожмите клипсы пальцами, а затем пассатижами.

Обжим коннектора

Зачистите конец провода и надежно зажмите его в цилиндрический разъем коннектора пассатижами.

Подсоединение проводов

С помощью бутилкаучуковой изоляционной ленты размером 50×40 мм заизолируйте медные шины. Медные шины с подключенными проводами изолируются двумя отрезками (сверху и снизу).

Изоляция проводов

Свободные от соединений срезы шин изолируются одним отрезком изоляции.

Изоляция соединений

Необходимо тщательно «промять» место контакта пальцами, при этом 25 мм провода должны быть покрыты изоляцией.

Провода укладывают по периметру комнаты в оставленный 50-миллиметровый промежуток или в вырезанную в теплоизоляции штробу, начиная с самой отдаленной от монтажной коробки полосы пленки. Зафиксируйте провода специальным скотчем. Не допускается прокладка электрических проводов поверх или под нагревательной пленкой. Выведите провода от нагревательной пленки к терморегулятору или распределительной коробке.

9.

Укладка теплораспределяющего слоя

Разложите теплораспределяющие плиты поверх нагревательной пленки.

Подгоните по размеру, обрезая ножом лишние участки. При обрезке обязательно подложите под плиту твердую плоскую поверхность (фанеру, доску и т.п.). Теплораспределяющие плиты должны располагаться встык.

Зафиксируйте плиты специальным скотчем.

Теплораспределяющий слой укладывается по всей площади помещения.

10.

Проверка системы

Обязательно проверьте правильность подключения проводов и во второй раз протестируйте каждую полосу теплого пола, при этом показания тестера не должны отличаться от показаний первого тестирования.

Кратковременно (на 3-5 минут) подайте сетевое напряжение и проверьте работоспособность всей системы.

После проверки нагрева инфракрасного теплого пола, отключите напряжение и приступайте к укладке линолеума или ковролина.

11.

Укладка финишного покрытия

В соответствии с инструкциями изготовителя аккуратно уложите напольное покрытие. Финишное покрытие обязательно должно пройти акклиматизацию в помещении до установки, чтобы избежать чрезмерной деформации при нагреве теплого пола.

Влажность внутри помещений, в которых устанавливается система теплого пола, должна соответствовать инструкции по установке и использованию Вашего напольного покрытия.

При выборе линолеума тщательно ознакомьтесь с нанесенными маркировками. Особое внимание уделите возможности использования данной модели с системой теплого пола и максимально допустимой температуре нагрева.

Во избежание повреждения напольного покрытия, не допускайте его нагрева выше разрешенной температуры (если предельная температура нагрева не указана в паспорте изделия, проконсультируйтесь с производителем).  Под ковриками или мебелью температура покрытия может превысить заданную терморегулятором. Для более подробной консультации обратитесь к изготовителю используемого покрытия.


Теплый пол под линолеум, какие варианты подходят и способы монтажа

Современный рынок строительных материалов предлагает огромный ассортимент различных линолеумных покрытий на пол. Каждый из них обладает своими достоинствами и недостатками, которые следует учитывать при выборе того или иного материала. Теплый пол под линолеум следует выбирать очень тщательно, так как неправильно подобранный материал может вызвать определенные проблемы.

Теплый пол под линолеумом

Линолеум для теплого пола

Толщина покрытия заметно влияет на качество теплопроводности, но, вместе с этим, тонкое покрытие плохо скрывает несовершенства пола, на котором лежит. Каждая имеющаяся неровность рано или поздно даст о себе знать, поэтому перед укладкой тонкий линолеум рекомендуется выдержать при комнатной температуре в течение суток. Если вы используете теплый пол под линолеум, то время выдержки следует увеличить. Линолеум размещается на полу (без закрепления), после чего включается система подогрева.

Закрепление линолеума с помощью мастики

Отдельно стоит поговорить о закреплении линолеума на полу. В таких случаях рекомендуется применение двустороннего скотча или клеевой мастики. При использовании полов с подогревом следует отдать мастике, так как она способна обеспечить более равномерное тепловое поле.

Выбирая линолеум для теплого пола, необходимо обратить внимание на некоторые моменты, которые являются обязательной чертой любого напольного покрытия хорошего качества.

Рекомендуем к прочтению:

В первую очередь, должна присутствовать высокая теплопроводность. Кроме этого, должна быть высокая сопротивляемость к обесцвечиванию и выцветанию, а также устойчивость к деформации, возникающей в результате воздействия высоких температур.

В качестве такого покрытия можно использовать многослойный поливинилхлоридный линолеум, который отлично сочетается практически со всеми видами теплых полов. Он обладает огромным количеством расцветок, может украсить интерьер любого помещения. Конечно, помимо достоинств у этого материала есть и недостатки, самым главным среди которых является отсутствие возможности использования его при слишком высоких температурах.

Толстый многослойный поливинилхлоридный линолеум

Самым популярным способом подогрева является теплый пол электрический под линолеум, который делится на кабельный и инфракрасный тип.

Кабельный и инфракрасный теплый пол под линолеум, отзывы о которых позволят более точно определиться с желаемым типом подогрева, с поставленной задачей справляются на самом высоком уровне. Однако здесь стоит отметить, что при сочетании их с линолеумом материалы следует подбирать крайне тщательно, так как они должны хорошо передавать тепло и быть устойчивы к воздействию высоких температур.

Теплый пленочный пол

Линолеум с большой толщиной (с дополнительным теплоизоляционным слоем) может несколько снизить уровень отдачи с теплого пола. По этой причине использование такого линолеума не всегда эффективно. Идеальным вариантом станет применение теплого пола под линолеум, обладающим небольшой толщиной и высокими показателями сопротивляемости к механическому и химическому воздействию.

Рекомендуем к прочтению:

Идеальное решение, которое подходит практически  для любого типа напольного покрытия – инфракрасная система подогрева пола.

Инфракрасный теплый пол под линолеум  полностью передает тепло через напольное покрытие, а также обеспечивает качественную ионизацию воздуха в помещении.

О том как подобрать теплый пол читайте по ссылке.

Теплый пол под линолеум – монтаж и установка

  • Для начала необходимо определить конфигурацию и площадь участка пола, который в дальнейшем будет обогреваться. Проводить замеры следует только на тех участках, на которых не будут  располагаться предметы бытовой техники или мебели. ИК-пленку необходимо располагать по всей длине помещения, что позволит избежать слишком большого количества точек подключения монтажных проводов. Если внутри пола проходит электропроводка, то она должна быть на расстоянии примерно 50мм от ик-пленки и изолирована от пола или проводки теплоизолирующим материалом. Между источниками  тепла (трубами, духовками, камином и т.д.) и ик-пленкой должно быть расстояние не менее 200мм.
  • Затем следует заняться подготовкой нагревательных элементов, для чего нагревательную пленку режут по линиям отреза вдоль нагревательных полос через каждые 250мм. По любым другим линиям разрезать пленку запрещается. На готовые нагревательные элементы устанавливают контактные зажимы. В тех местах, где проходят токоведущие медные полосы и двухслойная пленка, наконечник провода устанавливается таким образом, чтобы он располагался на контактной полосе внутри термопленки. Затем в отверстие вставляется люверс, который необходимо расклепать при помощи специального степлера или молотка.
Раскрой пленки
  • Линии отреза контактной полосы изолируются с обеих сторон с использованием гидроизоляционной полосы. Защищенные медные провода сечением 1,5 кв.мм. подводятся к наконечнику и зажимаются при помощи пассатижей. После этого место соединения медной шины и электрического провода с наконечником с обеих сторон необходимо изолировать гидроизоляционной полосой. Части нагревательной пленки необходимо подключать параллельно друг другу, а наивысшая суммарная мощность нагревательных элементов, которые подключены к терморегулятору, не должны превышать отметку в 3500Вт.
  • В момент подключения нагревательной системы обязательно следует принимать во внимание наличие других электрических приборов, которые также могут быть подключены к этой сети.
  • В том случае, если суммарная мощность нагревательной системы больше 3500Вт, подключение желательно проводить с использованием отдельной электропроводки, которая защищена отдельным автовыключателем. Помимо этого, подключение нагревательных приборов следует осуществлять при помощи магнитного пускателя.
Изоляция проводов инфракрасного теплого пола
  • Затем необходимо произвести укладку теплоизоляции с отражающим слоем и закрепить ее при помощи скотча.
  • На теплоизоляцию укладываются нагревательные элементы медными полосами вниз. Их следует укладывать таким образом, чтобы избежать соприкосновения контакта соседних полос. Нагревательные элементы крепятся при помощи скотча, степлера или мебельных гвоздей, что позволит свести к минимуму вероятность смещения полос во время укладки покрытия.
  • Прикреплять нагревательные элементы следует только через прозрачный ободок, расположенный по бокам элемента. Нагревательный элемент должен находиться примерно в 5мм от любого питающего участка элемента, в которые также входят медные электрические шины. Провода следует располагать таким образом, чтобы основные среди них находились под плинтусом. В тех местах, где контактные полосы изолированы и наблюдается утолщение системы, делаются вырезы в теплоизоляции в целях выравнивания поверхности под конечное покрытие.
Правильная укладка проводов при монтаже пленочного теплого пола
  • Затем требуется тщательно осмотреть систему, а также проверить надежность изоляции и крепления проводов. После этого необходимо измерить сопротивление нагревательных полос. Если имеются источники возможного короткого замыкания системы, их следует устранить, после чего провести повторный тест на работоспособность.
  • При помощи скотча под линию отреза (там, где отсутствует нагреваемый участок пленки) крепится температурный датчик. К терморегулятору крепятся нагревательные элементы и датчик.
  • Затем необходимо включить терморегулятор и оставить его на несколько минут. Прислоните руку к нагревательному элементу – пленочный теплый пол под линолеум должен выделять тепло приятной температуры.
  • После этого инфракрасная пленка накрывается пароизоляционным материалом, а стыки крепятся скотчем.
Смонтированный теплый пол накрыт теплоизоляцией Изоспан
  • На пароизоляционный материал укладывается ДВП или листы фанеры, которые крепятся к первичной стяжке при помощи шурупов и тщательно выравниваются. Листы фанеры прикрепляются только сквозь прозрачный ободок, располагающийся по линиям отреза ИК-пленки и бокам элемента. Не следует прикреплять элемент ближе, чем на 5мм от любых питающих участков элементов.
  • Далее на теплый пол под линолеум, цена на который выйдет ниже, чем, например, под ламинатным покрытием,  укладывается линолеумный материал в соответствии с инструкцией производителя.

Качественно спроектированные и установленные теплые полы под линолеум, видео о которых вы можете посмотреть ниже, способны не только сделать проживание в жилище более комфортным, но и позволяют существенно сэкономить на отоплении.

Рекомендуем к прочтению — подготовка основания и монтаж линолеума на деревянный пол.

Монтаж инфракрасного теплого пола под линолеум

Инфракрасный теплый пол под линолеум монтируют в качестве дополнительного или основного отопления. Перед укладкой необходимо составить схему раскладки термопленки с учетом особенностей планировки и меблировки помещения. Не рекомендуется выполнять монтаж пленки в местах установки тяжелой мебели: книжных и посудных шкафов, диванов. Пленочные теплые полы под линолеум монтируют на бетонное основание, черновой пол и по лагам. Конструктивные особенности основания влияют на технологию укладки.

Монтаж пленочного пола на ровное основание под линолеум

Для отапливаемого помещения рекомендуется купить инфракрасный теплый пол под линолеум мощность 150 Вт/кв.м. Для необогреваемого помещения рекомендуемая мощность нагревательного элемента 220 Вт/кв.м. Выполняется укладка на ровное бетонное основание, плитку, шпунтованную доску. Монтаж инфракрасного теплого пола под линолеум производится в следующем порядке:

  1. На чистое основание укладывается отражающая подложка.
  2. Стыки между полосами подложки проклеиваются алюминиевым скотчем.
  3. Укладывается теплый пол на монтажный скотч.
  4. Выполняется подключение нагревательных элементов термопленки.
  5. Устанавливается и подключается терморегулятор.
  6. Выполняется проверка работы нагревательных элементов.
  7. Укладывается полиэтиленовая пленка с нахлестом 10 см, швы проклеиваются скотчем.
  8. Настилаются листы влагостойкой фанеры толщиной не менее 10 см. Между листами оставляют компенсационный зазор 2-3 мм.
  9. На фанеру настилают финишное напольное покрытие.

Не допускается монтировать инфракрасный пол под линолеум без слоя фанеры. Финишное напольное покрытие мягкое, в процессе эксплуатации можно легко повредить нагревательные элементы.

Монтаж пленочного теплого пола по лагам

Конструкция пола по лагам более сложная. На подготовительном этапе выполняют следующие работы:

  1. Перед установкой лаг основание застилают слоем гидрозоляции.
  2. Укладывают лаги.
  3. Между деревянным брусом укладывают или засыпают теплоизоляцию.
  4. Укладывают лист влагостойкой фанеры или OSB.

На подготовленное ровное основание выполняют монтаж пленочного теплого пола под линолеум по приведенной выше схеме. Наличие слоя теплоизоляции между лагами позволяет экономно расходовать электроэнергию на обогрев помещения.

Практические советы по монтажу теплого пола

Укладывая пленочный теплый пол под линолеум, необходимо не допускать наложение листов термопленки. Финишное покрытие нельзя клеить к фанере мастиками или клеевыми составами. При нагреве эти средства могут выделять вредные вещества. Неравномерный нагрев вызывает вспучивание мастики – удалить такие дефекты сложно. Линолеум просто расстилают по поверхности. При большой площади помещения напольное покрытие крепят к фанере строительным степлером в малозаметных местах. От подвижек поможет фиксация скобами под плинтусом. Оптимальный температурный режим нагрева пола под линолеумом +25…+26°С.



Как провести монтаж пленочного теплого пола самостоятельно

Тепло в доме — главное слагаемое комфорта. Обеспечить его может грамотное обустройство системы отопления. Если раньше вариантов обогрева было немного, теперь это изменилось. Даже в квартире есть альтернатива централизованной отопительной системе. Поговорим о свойствах ИК-пленки и расскажем, как самостоятельно выполнить монтаж электрического теплого пола под разные материалы.

Все о термопленке и ее монтаже

Особенности материала
Принцип работы
Виды
Особенности монтажных работ
Пошаговая монтажная инструкция
— Расчеты и подготовка
— Подготовка основания
— Раскладка полотен
— Подключение оборудования
— Подключение терморегулятора и укладка отделки

Изготавливают ее из прочного полимера. Технология производства предусматривает нанесение на пластиковое полотнище полос карбоно-графитной пасты. Они накрываются еще одним слоем пластика и ламинируются. Для соединения полупроводников используют медные шины с серебряным напылением. Карбоновая паста выполняет роль греющего элемента, который преобразует электрическую энергию в тепловую.

Шины из меди образуют контур отопления, по которому равномерно распределяется тепло. Степень нагрева контролируется терморегулятором, подсоединенным к термодатчику. Когда температура выходит за рамки заданных заранее значений, система отключается или включается. Ламинирующее покрытие на полотнище представляет собой защитный жароустойчивый и электроизоляционный слой с температурой плавления 210 °С.

Материал выпускается полосами длиной по 600-5 000 см. Это зависит от модели и бренда. В любом случае на упаковке указывается предельно допустимая длина полотна в сборке. Обычно она не превышает 800 см. Для длинных помещений рекомендуется собирать две-три полосы, и каждую подключать к терморегулятору. Иначе оборудование будет работать некорректно. Стандартная ширина полотна 500-1000 мм.

Для жилых помещений обычно выбирают материал шириной 500-600 мм. Для промышленных и офисных помещений, а также для бань приобретают более широкие полотнища. Запитывается система от однофазной электрической сети на 220 В. Максимальный нагрев происходит за две-три минуты после подачи питания. Перегрев и расплавление ламинирующего слоя маловероятно, учитывая высокие значения его температуры плавления. Если монтаж проведен правильно, разогрев до критических температур не происходит никогда.

Принцип работы ИК-пленки прост. Ток подается на металлические шины, которые нагреваются и разогревают полосы карбона. Они, в свою очередь, при нагреве начинают генерировать инфракрасные волны в безопасном для живых организмов диапазоне. Излучение улавливается любыми непрозрачными предметами, накапливается ими, а затем отдается воздуху. Так помещение быстро и эффективно прогревается.

Производится две разновидности материала: с биметаллическим и углеродным нагревателем. Первая дешевле, изготавливается на основе полиуретанового полимера. Ее нельзя соединять с проводом заземления. Поэтому подключают посредством АВДТ или УЗО. Это обязательное условие, которое усложняет укладку системы. Еще одна особенность разновидности с биметаллом: запрещен монтаж такого электрического теплого пола под плитку. Модели с углеродным элементом дороже, но никаких ограничений в их использовании и дополнительных сложностей при монтаже нет.

Пленка укладывается под большинство финишных покрытий: паркет, ламинат, плитку (про дополнительные условия мы сказали выше). Единственное замечание: если материал мягкий, как линолеум или ковролин, сверху дополнительно укладывается защитный слоя из фанеры или ДВП. Это необходимо, чтобы случайно не испортить нагревательные элементы при неосторожном сильном механическом воздействии.

Под материалы, которые обладают высокой теплоизоляцией (например, пробка), пленку нежелательно укладывать. Еще одна значимая особенность термопленки в том, что ее нельзя укладывать в стяжку, как другие модели греющих полов.

Излучение ИК-полос близко к спектру излучения солнечных лучей. Испускаемые ими волны находятся в абсолютно безопасном диапазоне, поэтому монтаж пленочного теплого пола может быть проведен в помещении любого типа. Его используют для обогрева детских комнат, спален, помещений, где живут больные и пожилые люди.

Одно из достоинств греющей пленки — возможность уложить ее самостоятельно. Более того, при необходимости, к примеру, переезде, ее легко демонтировать, собрать, а потом уложить на другое место. Разберем поэтапно процесс укладки.

Подготовка плана и проведение расчетов

Начинают монтаж электрического теплого пола с создания проекта. Сначала определяют, система будет работать как отопление основного типа или дополнительного. В первом случае площадь полосок должна быть не меньше 75-80% от общей площади комнаты. Во втором минимумом считается 40%. В любом случае проводятся замеры, в верном масштабе строится план помещения. На нем отмечаются ИК-полотна.

Их нельзя размещать под крупной и тяжелой мебелью или бытовой техникой. Они аккумулируют слишком большое количество тепловых волн, возвращают их нагревателям, из-за чего те перегреваются и выходят из строя. Поэтому расстояние от массивных предметов до кромок полотен должно быть не меньше 100 мм.

Выбирают направление укладки. Специалисты советуют укладывать полотнища вдоль комнаты. Так получается самый экономный расход материала. Но при этом надо учесть рекомендации производителя о максимальной длине одного отрезка. Обычно это 8 м. При разработке проекта учитывают и расстояние между термопленкой и стеной. Оно должно быть от 100 до 400 мм. После того как план будет готов, подсчитывают общую длину полотна.

Осталось определить мощность оборудования. Обычно для дополнительного отопления выбирают термопленку 150 Вт, а для основного — 220 Вт. Менее мощный вариант больше подходит для линолеума, ламината или ковролина. Его не стоит класть на балконе и в квартирах первого этажа. Более мощная система 220 Вт не ограничена в условиях эксплуатации.

Подготовка основы

Напольная термопленка чувствительна к дефектам основания. На неровностях либо крупинках мусора тонкий карбоновый слой истончается и перетирается. Система выходит из строя. Поэтому правильная подготовка перед укладкой необходима. Даем инструкцию по проведению работ.

  1. Штробим стены, подготавливая каналы для укладки проводки и установки регулирующего температуру устройства. Ширина штроб должна быть такой, чтобы в них поместилась гофротруба, в которую закладывается проводка.
  2. Проверяем качество основы. Она должна быть ровной. Перепады высот допустимы, но не больше 2-3 мм на метр. Трещины, сколы и другие дефекты надо убрать. Проще всего залить тонкий слой самовыравнивающегося раствора. Если основание в плохом состоянии, крошится или шатается, его полностью снимают и готовят новое.
  3. Проверяем герметичность стыков стен и пола. Даже незначительные дефекты на этом участке приведут к серьезным теплопотерям. Все сколы, трещины, выемки и другие дефекты расшиваем. То есть расширяем настолько, чтобы можно было качественно их заполнить ремонтной смесью. Затем зачищаем и запениваем или заделываем подходящей шпаклевочной пастой.
  4. Очищаем подготовленную поверхность. Предварительно ждем, чтобы она полностью просохла. Черновое основание тщательно подметаем или пылесосим. Дополнительно его можно промыть и хорошо высушить, чтобы не осталось влаги.
  5. Укладываем гидроизоляцию. Пленочный материал расстилаем по всей поверхности с небольшим нахлестом между полосками. Стыки аккуратно проклеиваем скотчем. Должен получиться цельный гидроизоляционный «ковер», который защитит электрическую систему от влаги.
  6. Укладываем теплоизоляцию. Для этого берем рулонный утеплитель вспененного типа, обязательно фольгированный. Раскладываем его металлизированной стороной вниз. Делаем небольшие нахлесты на стыках, проклеиваем их скотчем.

В некоторых случаях от утепления отказываются. Это не всегда оправданно, особенно если греющая пленка укладывается в частном доме или квартире, расположенной на первом этаже. В любом случае, без фольгированной подложки часть излучения будет уходить в расположенное ниже перекрытие. Это лишние теплопотери, ведущие к перерасходу энергии на бесполезный обогрев перекрытия.

Раскладка полотен

После подготовки основы на нее раскладывают пластины. Подробно разберем укладку инфракрасного теплого пленочного пола под линолеум или любое другое покрытие.

  1. Размечаем основание. Фломастером или кусочками цветного скотча намечаем расположение полосок ИК-пленки. Делаем это, сверяясь с составленным заранее планом. Учитываем при этом, что пластины нельзя укладывать внахлест. Между ними должно быть минимум 50 мм.
  2. Кроим термопленку. Разрезаем ее на куски определенной длины. Важный момент. Режут ее только по прямой линии и только на помеченных производителем участках. На них присутствуют значки-маркировки с рисунком ножниц либо пунктир. Делать фигурные отрезы или резать материал произвольно без учета маркировки запрещено. Это разрушает элементы из карбона, они приходят в негодность.
  3. Внимательно осматриваем разрезанные участки. Производитель помечает, какой стороной укладывать теплый пленочный пол. Обычно стоит поясняющая пометка. Если ее нет, полотно переворачивают медными пластинками вниз.
  4. Берем скотч, режем его на небольшие квадраты. Еще раз проверяем, какой стороной класть пленочный теплый пол. Он должен лежать правильно. После того как мы в этом убедились, фиксируем его к теплоизоляции квадратиками скотча. Располагаем их так, чтобы пластина не сдвигалась.

В процессе монтажа инфракрасного теплого пола надо постараться не ходить по термопленке. Если полностью исключить хождение невозможно, стараются это делать как можно меньше. Нельзя ставить на нее увесистые предметы или ронять инструменты. Все это приводит к порче карбонового слоя.

Подключение оборудования

На следующем этапе проводится подключение полотнищ к электросети. Сделать это надо в такой последовательности.

  1. Берем зажимы, которыми комплектовалось оборудование. Использование других нежелательно. Устанавливаем их на кончики шин из меди.
  2. Подсоединяем провода. Лучше всего делать это со стороны ближайшего к терморегулятору края пластины. Так израсходуется меньшее количество провода. Выполняем параллельное подключение. Чтобы не ошибиться, можно поставить на правую и левую часть проводки разного цвета.
  3. Устанавливаем термодатчик. По центру полотнища в подложке вырезаем углубление размером с устройство. Ставим его внутрь, подключаем. Важный момент: минимальное расстояние от датчика до стены должно быть 0,5 м.
  4. Поочередно изолируем каждый участок соединения. Закрываем клеммы с обеих сторон специальными накладками из гудрона. Убедившись, что все соединения изолированы, переходим к отрезанным краям пластин. Изолируем накладками находящиеся здесь медные пластинки.

Установка термоконтроллера и укладка финишного покрытия

Провода от термопленки и детектора подводятся к терморегулятору. Он закрепляется на стену, на высоте не менее 0,2 м от уровня пола. Лучшим считается расстояние в 1 м. Провода подключаются к регулятору. В финале собранная конструкция подключается к электрической сети. Обязательно монтируется дифференциальный автомат-выключатель.

После сборки проводится пробный запуск. На греющую ИК-пленку подают питание. Терморегулятор выставляется на максимальную температуру. В таком режиме оборудованию дают поработать несколько минут. Надо убедиться, что все элементы нагрева теплые. В ходе разогрева конструкции не должно слышаться щелканья, наблюдаться искрения. Неприятного аромата жженой пластмассы тоже быть не должно. Если пробный запуск был успешным, начинают укладывать финишное покрытие. В ином случае исправляют все недочеты.

Укладка пленочного теплого пола под ламинат и другие твердые основания производится именно так. Только для мягких материалов типа ковролина и ему подобных необходима дополнительная подложка из деревянных плит: ДВП либо фанеры. Если нужно, можно уложить финишную облицовку своими руками. Это не очень сложно, если выполнять все рекомендации производителя. По окончании монтажа дают полностью высохнуть клею, если он применялся. После этого греющий пол полностью готов к работе.

Как выполняется укладка инфракрасного теплого пола под линолеум


ИК теплые полы предназначены для укладки под любой тип напольного покрытия. Единственным ограничением является использование материалов, которые при нагревании выделяют вредные вещества формальдегиды. Укладка инфракрасного теплого пола под линолеум требует соблюдения определенных условий монтажа.

Можно ли под линолеум стелить плёночный пол

Укладывать инфракрасный плёночный тёплый пол под линолеум – это по крайне мере экономически оправдано. Если учесть, что укладку матов можно выполнить самостоятельно, а стоимость даже качественного линолеумного покрытия ниже, чем у керамической плитки, становится очевидной экономия при выборе этого отделочного материала.

Единственное, что необходимо учитывать, если принимается решение положить инфракрасный теплый пол под линолеум, это безопасность самого покрытия. Поэтому при выборе материала для отделки стоит узнать о его составе и классе безопасности.

Обычно производители сами предупреждают о составе и входящих в него вредных веществах, делая соответствующие пометки в инструкции по безопасности. Стелить ИК теплый пол под линолеум можно, еще по той причине, что система отопления предназначена, в том числе и для такого типа покрытия, о чем прямо говорится в руководстве по эксплуатации.

Какой ИК тёплый пол лучше под линолеум

Существует два типа системы отопления, использующей инфракрасное излучение.

  1. Пленочный пол – является бюджетной и недорогостоящей версией, что и обеспечивает высокую популярность продукции. Инфракрасные плёночные тёплые полы, укладываемые под линолеум, несколько хуже нагревают помещение и уступают по техническим характеристикам аналогам. При желании сэкономить, являются оптимальным решением.
    Возможен монтаж пленочного теплого пола под линолеум своими руками. Маты легко режутся ножницами, а с их монтажом справится любой человек, с минимальным опытом работ и наличием строительного инструмента.
  2. Стержневой пол – основой такой системы отопления является композитный материал. Гибкие стержни встроены в термопары с токопроводящими шинами. Термопленка, в которую упакован нагревательный элемент, является полимером, который и излучает ИК лучи при нагреве.
    Преимуществом стержневого решения является то, что это саморегулируемый ИК пол. Сами пластины и являются термостатом, который регулирует температуру нагрева.

Сравнительно недавно появился переносной мобильный ИК пол, который можно использовать в виде коврика, обогревая только ограниченную площадь.

Принцип монтажа и порядок укладки ИК пола под линолеум

Установка плёночного или стержневого пола достаточно простая, что позволяет выполнить все работы по подключению самостоятельно.

  • Подготовка основания. Смонтировать пол можно только на сухую, ровную и прочную поверхность. Если основание имеет существенные перепады и неровности, имеет смысл предварительно сделать стяжку или настелить фанеру.
  • Монтаж пленочного ИК тёплого пола. Маты можно разрезать по 25 см. Места реза особо обозначены производителем. После разрезания необходимо изолировать кромку специальной лентой. До труб системы отопления и нагревательных приборов должно оставаться не менее 30 см.
  • Подключение пола к питанию. Пленка укладывается медными шинами вверх. Категорически запрещается наложение стыков друг на друга. Остальные работы по подключению силового кабеля выполняются согласно инструкции установки.
    Технология укладки плёночного тёплого пола под линолеум имеет еще одну особенность. Обязательно подключение терморегулятора, который не будет давать, чтобы система отопления разогревалась свыше 30°С. Поэтому, обычно маты используют в качестве дополнительного обогрева помещений, а не как основной источник тепла.
  • Стелим линолеум. В небольших помещениях покрытие укладывается и оставляется на несколько дней. После этого края прижимаются плинтусами. В больших комнатах может потребоваться приклеить линолеум. В таких случаях понадобится предварительно зафиксировать маты и проложить армирующую сетку сверху. Делается это с помощью специального клеевого раствора.

Существуют разные способы укладки под линолеум. Решение о том, как выполнить работы, принимается с учетом того, будет ли необходимо разбирать и переносить систему в дальнейшем, а также технических характеристик теплых полов.

Какой нужен линолеум под ИК тёплый пол

Принцип работы ИК пола позволяет его применение под любой тип отделочных материалов и напольных покрытий. Но при выборе линолеума необходимо обращать внимание на отсутствие вредных веществ в составе. Наилучшим вариантом будет приобретение натурального покрытия.

Некоторые виды линолеума, используемого для ИК пола, как показывает практика, не могут выдержать постоянного перепада температуры. Со временем начинают сморщиваться, появляется гармошка. Связано это с двумя причинами:

  1. Температура нагрева. Если стелится под линолеум инфракрасный стержневой теплый пол, температура нагрева будет регулироваться автоматически. Для пленочной системы обязательно установить ограничение при нагреве не более 30°С, а некоторые специалисты советуют снизить температуру до 27°С.
  2. Качество напольного покрытия. Линолеум должен быть устойчивым к нагреву и деформации, иметь среднюю толщину материала. Оптимально будет использование покрытия коммерческого класса, со специальным защитным покрытием.

При решении какой стелить линолеум, важно ориентироваться на мнение производителей систем отопления. Обычно в инструкции четко указаны технические характеристики для покрытия, которое можно использовать.

Рекомендации правильного использования

Существует несколько основных правил касающихся безопасной эксплуатации и подключения ИК пола:

  • Теплые полы могут использоваться как дополнительный источник обогрева. Если планируется эксплуатация как основной системы отопления, в качестве напольного покрытия следует выбрать керамическую плитку или ламинат.
  • Обязательное соблюдение правил монтажа. Высокая пожаробезопасность обеспечивается, в том числе правильным подключением. Электричество проводят через отдельный автомат, напрямую от счетчика. Обязательна установка УЗО.


Под теплые инфракрасные полы допускается использование линолеума, но только при условии ограничения мощности нагрева и отсутствия в покрытии вредных веществ.

Инструкция по монтажу инфракрасного теплого пола своими руками

Монтаж инфракрасного теплого пола под ламинат, паркет, ковролин, линолеум

Смотрите также: видео монтажа теплого пола своими руками из инфракрасной пленки, матов и кабеля

Схема подключения пленочного теплого пола

Этапы подключения пленочного теплого пола

1. На подготовленную поверхность уложить рулонный теплоотражающий материал.

В качестве теплоотражающего материала разрешается применение материала, покрытого металлизированной лавсановой или полипропиленовой пленкой.

2. Разрезать термоплёнку на полосы необходимой длины и уложить их лицевой стороной вверх (медной шиной вниз).

По рекомендации изготовителя термопленкой достаточно покрывать 70—80% от общей площади пола, отступив по периметру помещения, с расчетом на мебель, бытовую технику и др. Резать термоппенку разрешается только в местах, обозначенных специальным знаком . Шаг реза 250 мм.

3 .Прикрепить электрические клеммы к каждой полосе термоплёнки.

а) Пробить отверстие в медной шине дыроколом.

б) Вставить клемму между слоями полимерной плёнки.

в) Надёжно закрепить клемму заклёпкой при помощи специального инструмента.

Также возможен монтаж клемм при помощи пайки.

4. Закрепить провода в клеммах в соответствии со схемой подключения.

5. Изолировать электрические клеммы с двух сторон при помощи электроизоляционной мастики (скотч) и изоляционной ленты.

6. Изолировать противоположные концы медной шины изоляционной лентой.

7. Установить под термоплёнку термодатчик и подключить термостат.
Внимание, необходимо проверить, чтобы суммарная мощность термоплёнки соответствовала термостату!

8. Проверить работоспособность путём подключения к сети.

9. Уложить напольное покрытие (линолеум, ковролин, ламинат, паркетная доска и т.п.).
Если в качестве напольного покрытия используется линолеум, поверх термопленки рекомендуется дополнительно уложить материал типа фанеры или ДВП (оргалит).

Система должна подключаться к сети через УЗО (Устройство Защитного Отключения).

Расчет теплого пола должен быть выполнен точно. Приобретая систему «теплый пол», внимательно отнеситесь к этому моменту, и расскажите консультанту о том, что вы собираетесь монтировать теплый пол под ламинат, линолеум, паркет или плитку.

Важным элементом системы теплого пола, которая укладывается под ламинат, является терморегулятор. Нужно избежать чрезмерного пересушивания воздуха или перегрева поверхности пола, иначе ламинат может потрескаться и деформироваться. Терморегулятор позволит выбрать оптимальный режим работы всей системы для того, чтобы уберечь дерево от деформаций.

Установка теплого пола осуществляется стандартным путем.

  • 1. Определение обогреваемой площади. Для экономии материала его не следует размещать в меблированных зонах.
  • 2. Подготовка поверхности пола. Демонтаж существующего покрытия, выравнивание поверхности пола с помощью специальных строительных составов.
  • 3. Монтаж теплого пола. Укладка термоотражающего материала, термопленки, установка терморегулятора, проводки, датчика тепла.

Укладка теплого пола под любой из отделочных материалов, будь то плитка, ламинат или ковролин, осуществляется по одинаковой схеме, но, несмотря на стандартизированный процесс, существуют некоторые индивидуальные нюансы:

  • - в качестве термоотражателя для полов из ламината лучше всего использовать материал с мягкой поверхностью, к примеру, изолон, пенофол или инфрафлекс. В то время как теплый пол под линолеум требует материал с твердой поверхностью, такой как оргалит или СМЛ;
  • - после сборки теплого пола и перед укладкой ламината, поверхность термопленки нужно покрыть дополнительным слоем полиэтилена;
  • - во время укладки ламината или паркета нужно быть предельно аккуратным, чтобы не повредить уязвимую к физическому воздействию термопленку;
  • - температуру пола нужно повышать постепенно, по 5 градусов в сутки, иначе резкий перепад может деформировать дерево;
  • - перед влажной уборкой с использованием химических средств, ламинат нужно охладить, предварительно отключив систему.

Монтаж пленочного инфракрасного теплого пола под плитку

Внимание! Устанавливать теплый пленочный пол под плитку можно только сухим способом: при соприкосновении с цементной стяжкой или плиточным клеем пленка может повредиться!

Пленку необходимо изолировать от стяжки и клея!

Укладка пленочного пола любых производителей не может производиться в стяжку или плиточный клей, т.к. происходит реакция щелочной среды стяжки или клея с материалом пленки, в результате чего пленочный пол деструктурируется и выходит из строя. Сверху пленки необходимо положить стекломагниевый лист или лист ЦСП, чтобы избежать ее контакта со стяжкой, и уже затем выполнить работы связанные с нанесением слоя цемента или клея.

Обратите внимание! Инфракрасный пленочный пол не всегда является лучшим вариантом. Ведь вы укладываете его под стяжку и плитку, а это значит, что если он потребует ремонта, то нужно будет вскрывать весь пол рискуя целостностью плитки. И существует большая вероятность, что плитка будет повреждение и придется заново переделывать всю ванну. Поэтому предлагаем ознакомится с другими, более надежными вариантами электрического теплого пола под плитку.

Необходимые материалы:

  • - Материалы, необходимые для монтажа теплого пола Hot-Film.
  • - Плитка и материалы для укладки плитки.
  • - Стекломагниевые листы, цементно-стружечные плиты.

Соблюдайте все рекомендации, изложенные в нашей инструкции по монтажу инфракрасного теплого пола. Укладка пленки под плитку имеет ряд дополнений.

Порядок работ

  • 1. Укладываем теплоотражающий материал.
  • 2. Поверх теплоотражающего материала укладывается сама инфракрасная пленка. Медная шина должна быть обращена вниз. Пленку для удобства можно закрепить двусторонней клеящей лентой, только сделать это нужно за областью непосредственно греющей зоны.
  • 3. Следите за тщательной изоляцией линий отреза! Концы медной шины и основные контактные соединения изолируйте с помощью изоляционной ленты и электроизоляционной мастики.
  • 4. Терморегулятор и датчик температур необходимо поместить в гофрированную трубку и установить поверх пленки.
  • 5. Подключите проводку и произведите тестовое включение инфракрасного пола. Тестовое включение необходимо провести в соответствии с инструкцией по монтажу инфракрасного пола.
  • 6. Закрепляем саморезами пленку и теплоотражающий слой. Делать это надо строго по линии отреза пленки.
  • 7. Размещаем поверх стекломагниевые листы или цементно-стружечные плиты.
  • 8. При укладке теплого пола под плитку провод датчика терморегулятора размещайте непосредственно под плиткой.
  • 9. Приступаем к укладке плитки. Перед укладкой проведите еще одно тестовое подключение системы.

Подключать систему можно после полного высыхания, т.е. не менее 20 дней!

!!! НЕЛЬЗЯ

  • - Устанавливать пленку рядом с нагревательными приборами
  • - Производить монтаж теплого пола при повышенной влажности и температуре ниже 0 С
  • - Устанавливать и подключать пленку без заземления
  • Использовать в качестве теплоотражающего материала алюминиевую фольгу
  • - Самостоятельно делать отверстия, вбивать дюбеля, гвозди. Избегайте других механических повреждений на поверхности пленки
  • - Изгибать пленку на 90
  • - Использовать один отрезок пленки с потреблением более 10А

Укладка пленочного пола любых производителей не может производиться в стяжку или плиточный клей, т.к. происходит реакция щелочной среды стяжки или клея с материалом пленки, в результате чего пленочный пол деструктурируется и выходит из строя. Сверху пленки необходимо положить стекломагниевый лист или лист ЦСП, чтобы избежать ее контакта со стяжкой, и уже затем выполнить работы связанные с нанесением слоя цемента или клея.Самостоятельно делать отверстия, вбивать дюбеля, гвозди. Избегайте других механических повреждений на поверхности пленки

Как установить в теплый пол

Система теплого пола QuietWarmth для ламината, роскошного винила (4 мм или толще), инженерной древесины и плавающих полов

QuietWarmth - это гибкая лучистая нагревательная пленка, которая устанавливается под плавающими напольными покрытиями для создания теплых комфортных полов. Это простое видео по установке, демонстрирующее, насколько легко установить QuietWarmth. Чтобы получить полное руководство по установке теплоизоляционного покрытия, пожалуйста, прочтите руководство по установке, прилагаемое к каждому рулону QuietWarmth.

Хотя этот продукт используется со многими типами плавающих полов, всегда уточняйте у производителя ламинатных полов какие-либо ограничения или ограничения, которые они могут иметь при использовании вместе с системами обогрева лучистым теплом.

QuietWarmth содержит все необходимое для быстрой укладки пола с минимальным набором инструментов. Каждый рулон QuietWarmth имеет заводские электрические соединения на концах, а также изолирующие диски из каптона (CAP-TON) для использования, когда может потребоваться резка или настройка. Вам понадобится клейкая лента, ножницы и рулетка, чтобы помочь с установкой остальной части подогреваемого пленочного мата. Для дополнительного комфорта и максимальной экономичности мы рекомендуем приобрести термостат для контроля температуры пола.

Сначала в общих чертах наметьте конфигурацию системы отопления. Рекомендуется спланировать установку с помощью эскиза, разметить схему расположения матов и спланировать положение датчика температуры пола, основных электрических соединений и термостата.Также важно спланировать расположение ковриков так, чтобы концы матов с установленными на заводе подводящими проводами находились рядом с той стороной комнаты и стены, где расположена распределительная коробка термостата.

При составлении схемы системы необходимо позаботиться о том, чтобы обеспечить надлежащий зазор от приспособлений, которые могут быть уже частью пола, или другой электропроводки, которая не используется в этой системе (на графике указано, что другая электропроводка должна находиться на расстоянии 2 дюймов с любого нагревательного мата). Вся электропроводка, которая будет недоступна после укладки пола, должна быть выполнена в первую очередь. Убедитесь, что нагревательные маты не будут закрыты декоративной отделкой, плинтусом или другой конструкцией здания. Оставление не менее 6 дюймов от стены до края мата с нагревательной пленкой позволит провести провода от мата до распределительной коробки. (Обратите внимание на рисунок: нагревательные панели, частично закрытые этими конструкциями, могут перегреться).

После того, как вы составили хороший план, тщательно очистите существующий черновой пол от любых предметов или мусора.

При укладке поверх бетона убедитесь, что пароизоляция установлена ​​перед установкой подкладки и нагревательного мата, если только вы не устанавливаете подкладку с предварительно прикрепленной пароизоляцией. Раскатайте подстилку, готовую к лучистому теплу… покрывая всю площадь пола, при установке убедитесь, что предварительно прикрепленная пароизоляционная сторона находится вверх. Стыки кромок подкладки стыкуют изолентой. Используя схему, которую вы сделали ранее, разверните нагревательные маты в нужных местах комнаты.Вы можете обрезать коврик, чтобы уменьшить длину, чтобы соответствовать размеру вашего плана.

При настройке нагревательных матов прорежьте чистую область между нагревательными полосами на пунктирных линиях. Никогда не обрезайте нагревательные полосы ближе, чем на ¼ ”. И НИКОГДА не разрезайте саму нагревательную ленту. Изолируйте обрезанные концы металлических полос шин с помощью каптоновых дисков, поставляемых с каждым рулоном.

После того, как нагревательный мат раскатан, на нем не должно быть изгибов, ряби или складок.Проведите провода от каждого коврика к стене, где вы планируете установить термостат. Важно прорезать тонкую неглубокую прорезь в подкладке для проводов. Это поможет сохранить пол на ровном месте без выступов.

Рекомендуемые нами термостаты поставляются с удобным датчиком температуры пола, поэтому проведите провод датчика температуры пола к распределительной коробке термостата. Снова прорежьте тонкую неглубокую прорезь в подкладке и надавите на провод датчика и датчик вниз, чтобы они оказались на одном уровне с нагревательным ковриком.Канал Закрепите датчик температуры пола и подводящий провод лентой на расстоянии не менее 2 дюймов от любой нагретой черной полосы мата. Не допускайте контакта датчика с черными полосами нагревательного мата. Вырежьте часть подкладки и надавите на разъемы вниз, чтобы они были полностью на одном уровне с нагревательным матом, а затем закрепите изоленту. Вырежьте тонкую прорезь в подкладке и протолкните холодные провода в прорезь для прокладки к распределительной коробке.

После того, как все эти компоненты будут на месте, система должна быть готова к подключению и готова к выполнению теста сопротивления с помощью омметра.Более подробная информация об этом содержится в полном руководстве по эксплуатации, которое поставляется с комплектом. После того, как вы установили и подготовили пленку QuietWarmth, пора подключить ее к термостату для использования без обслуживания. Все электромонтажные работы должны выполняться в соответствии с национальными электротехническими нормами или лицензированным электриком. Для завершения этого заключительного этапа требуются несколько дополнительных аксессуаров: распределительная коробка 4 × 4, соединительная коробка 2 × 3, кабелепровод длиной ¾ ”, провод Romex, проволочные гайки и омметр.

При подготовке к электромонтажу установите распределительную коробку с глухой пластиной 4 × 4 примерно на 18 дюймов над основанием стены.К этой распределительной коробке должен быть доступ через стену. Не закрывайте распределительную коробку листовым камнем после установки. Найдите и установите распределительную коробку 2 × 4 для устройства управления термостатом примерно на 60 дюймов над основанием стены. Просверлите или надрежьте канал диаметром ¾ дюйма в основании стены, чтобы провод мог войти в стену. Установите кабелепровод ¾ ”от выемки до распределительной коробки 4 × 4 для подводящих проводов. Проложите 2-жильный провод Romex длиной 12 AWG между распределительной коробкой и коробкой термостата.

Пропустите подводящие провода через канал основания стены и через канал в распределительную коробку 4 × 4.Сгруппируйте черные провода вместе и с помощью гаек подключите их к соответствующему черному проводу кабеля Romex, идущего от распределительной коробки термостата. Затем проделайте то же самое с белыми проводами.

Подключите термостат к сервисной панели в соответствии с национальными и местными электротехническими нормами. Следуйте инструкциям производителя термостата по установке и подключению или позвоните своему любимому лицензированному электрику для выполнения этой задачи.

Можно ли использовать теплый пол под винил | Разминка

ЛУЧЕВОЕ ОТОПЛЕНИЕ ПОЛА ПОД ВИНИЛ

Виниловое покрытие легко чистится, водонепроницаемо и устойчиво к скольжению, что делает его идеальным покрытием для полов в местах с интенсивным движением, таких как ванные комнаты и кухни.Роскошную виниловую плитку и виниловые полы можно безопасно использовать с теплыми полами Warmup, включая линии Amtico и Karndean.

В рамках наших текущих исследований и разработок мы провели испытания на экстремальные температуры в наших испытательных центрах EN442-2, чтобы понять, какое влияние теплый пол может оказать на физические и эстетические свойства виниловых полов. Результаты этих испытаний показали, что не было обесцвечивания, усадки или влияния на внешний вид, а это означает, что можно безопасно использовать теплый пол под винилом.

Расчет теплопотерь должен производиться при поиске системы отопления для обеспечения правильной тепловой мощности. Затем комнатная температура регулируется с помощью термостата, который дает вам полный контроль над настройками отопления и позволяет вам при желании наслаждаться теплой комнатой без потерь энергии, обогревая комнату, когда это не требуется.

>> Подробнее о виниловых покрытиях

ОГРАНИЧЕНИЕ ВЕРХНЕЙ ТЕМПЕРАТУРЫ

Температура винилового пола не должна превышать 27 ° C.Это обеспечивается за счет использования термостата и указания в установке, что система используется с виниловыми полами. Если вы думаете приобрести систему и установить ее под виниловым полом, обратите внимание на наши комнатные термостаты, предназначенные для использования с виниловыми полами.

ЛУЧЕВОЕ ОТОПЛЕНИЕ ПОЛОВ ПОД ВИНИЛОВЫМ ПОЛОМ

Поскольку системы влажных полов с подогревом встроены в структурный черновой пол, все продукты из ассортимента влажных систем могут использоваться с виниловыми и ламинатными напольными покрытиями.

В зависимости от ваших предпочтений, вы также можете выбрать электрический теплый пол. Электрические теплые полы из фольги и изоляционного кабеля можно использовать с винилом. Мы рекомендуем использовать изоляционную подложку и двойную накладку для максимальной энергоэффективности с системами электрического отопления.

ВЫБОР ПРАВИЛЬНОЙ СИСТЕМЫ

Важно убедиться, что система выдает достаточно тепла, чтобы вы могли в полной мере насладиться комфортом теплых полов. Здесь наша команда экспертов будет рада помочь вам и почему вам следует произвести расчет тепловых потерь перед покупкой системы.

Чтобы найти лучшее решение для вашего проекта, воспользуйтесь нашим инструментом выбора продукции для теплых полов. Также следует учесть, что любой используемый клей подходит для полов с подогревом.

ОБЕСПЕЧЕНИЕ ЭФФЕКТИВНОГО ТЕПЛООБМЕНА

Чтобы обеспечить эффективную работу системы, все, что находится выше утеплителя, включая подложку, покрытие и окончательную отделку пола, должно находиться в пределах, установленных ниже.

Не рекомендуется устанавливать систему, если не соблюдаются указанные ниже ограничения.Это может снизить производительность системы и привести к тому, что система не будет работать должным образом.

Перенос пределов тепла
Тог Не более 2,5
R SI Не более 0,25
R-значение (США) Не более 1,42
Значение U Не менее 4,0

>> Подробнее о виниловых покрытиях

Подогрев полов для виниловых полов

Доступные решения для обогрева виниловых полов

Теплые полы и долговечный винил идеально подходят друг другу. Надежные системы теплого пола от ThermoSoft выдержат испытание временем и будут обеспечивать тепло, роскошь и комфорт на долгие годы. Благодаря системам лучистого обогрева, упрощающим установку и пользующимся репутацией надежных, вы можете обновить свой пол, не вызывая у себя головной боли.

Тип винилового покрытия, который у вас есть, определит тип системы теплого пола, который вам понадобится. ThermoSoft предлагает варианты, которые совместимы со всеми типами винила - независимо от того, нужна ли вам мягкая подложка, добавление минимального профиля или когда вы укладываете новый бетонный черновой пол.

читать дальше »

КАК СМОТРЕТЬ НА

КАК СМОТРЕТЬ НА

Системы обогрева магазинов по типу пола

Плитка и камень

Спроектированная и массивная древесина

Ламинат

Винил

Ковровое покрытие

Бетонная плита

решений для обогрева полов от ThermoSoft

  • Эффективно передает тепло

    Виниловые полы эффективно удерживают и излучают тепло. Вы будете чувствовать себя теплее дольше и быстрее.

  • Носки не нужны.

    Забудьте про холодный пол и почувствуйте гостеприимное тепло от пальцев ног.

  • Преобразует обычное пространство

    С полами с подогревом вы превратите повседневное пространство в роскошное убежище в собственном доме.

  • Минимизация времени и труда

    Системы, разработанные с учетом наиболее эффективного процесса установки.

  • Обогревает помещения любой формы и размера

    Доступна профессиональная помощь в дизайне, поэтому любой проект - это легкий ветерок.

  • Разработано с определенной целью

    Наша цель - не просто обогреть пол; мы стремимся предоставить продукт, который обеспечивает высокое качество готовой продукции.

  • Подключается быстро и легко

    Подключаемые на заводе подводящие провода упрощают и упрощают электрические соединения для систем ThermoSoft.

  • Почти универсальная совместимость

    Вперед, выберите свое любимое напольное покрытие. Наши системы отопления подойдут для всего, что вы им можете бросить.

  • Технологичный

    Wi-Fi, интеллектуальные термостаты и энергосберегающие технологии сделают ваш умный дом умнее.

  • Совместимость

    Протестировано и одобрено многими производителями напольных покрытий.

  • Нет дополнительной высоты пола

    У нас есть решения, позволяющие добавить тепла без увеличения высоты.

  • Сертификат безопасности

    Внесены в списки UL или ETL для США и Канады.

  • 10-летняя или пожизненная гарантия

    Системы отопления ThermoSoft рассчитаны на длительный срок службы.

  • Премиум-поддержка производителя

    Ведущая в отрасли прямая поддержка в США.

Наши обязательства перед вами

При поддержке реальных людей

Мы знаем, что быть лучшими - это не просто означает превосходные продукты, это означает подкреплять их превосходным обслуживанием.

Приоритет 1: сделать вас счастливыми

Создание радости и комфорта с помощью наших тепловых приложений - наша основная мотивация.

Лучшее в отрасли соотношение цены и качества

Качество американского производства, простая установка и безопасная работа.Все это по конкурентоспособным ценам, что обеспечивает лучшую ценность для лучистого отопления.

Инновационная и надежная конструкция

Движение отрасли вперед с помощью инноваций, и здесь для долгосрочного сотрудничества с максимальной надежностью. Вот почему наши системы есть и у нас дома.

Понимание ваших потребностей

ThermoSoft - лучший партнер для вашего проекта, потому что мы знаем, когда слушать, а когда давать рекомендации.

Неизменная целостность

Наша репутация - один из наших лучших активов.Мы заработали эту репутацию, выполняя все обещания.

Избранные новости и видео

Веб-семинар NWFA, часть 1
59:12 мин.

Веб-семинар NWFA, часть 2
55:49 мин.

Веб-семинар NWFA, часть 3

Веб-семинар NWFA, часть 4
54:56 мин.

Веб-семинар NWFA, часть 5
59:24 мин.

Веб-семинар NWFA, часть 6
50:43 мин.

Добавление ценности в ваш дом

Развенчание мифов о лучистом напольном отоплении

Традиционное тепло vs.Электрическое лучистое тепло

Выбор термостата для системы электрического отопления

Уход за паркетным полом с лучистым обогревом

Установка лучистого тепла под деревянные полы

Все о QuietWarmth - Центр знаний

Что такое QuietWarmth?

Изготовленные MP Global Products, системы лучистого теплого пола QuietWarmth включают пленочные маты, которые сочетают в себе более 30 лет уникальных научных достижений в области лучистого теплого пола с запатентованной технологией теплого пола.

Сверхэффективные пленочные продукты для лучистого теплого пола QuietWarmth безопасно и недорого согреют практически любую внутреннюю поверхность пола в вашем доме: кухню, семейную комнату, подвал и т. Д.

Warm Your Floor предлагает два варианта, которые совместимы практически с любым типом пола:

Перед установкой QuietWarmth всегда уточняйте у производителя напольного покрытия совместимость с системами лучистого обогрева.

В чем преимущества QuietWarmth?

Полы с подогревом по любой поверхности

Пленки для лучистого обогрева

QuietWarmth являются одними из самых простых в установке продуктов в отрасли , особенно для соединяемых вместе / плавающих полов.Революционная конструкция пленочных матов означает, что передача энергии обеспечивает 100% покрытие.

Установите любой нагревательный мат QuietWarmth без самовыравнивающегося раствора и беспорядка .

Установите пол с подогревом QuietWarmth на бетонную плиту, плитку или даже плавающий пол. Под соединяемыми / плавающими полами QuietWarmth не требуется без раствора или клея для установки .
Просто разверните маты, проложите провода и уложите пол.

В случае традиционной укладки плитки или приклеивания прикрепите маты для снятия изоляции и приклеивания непосредственно к черному полу и выложите плитку обычным образом.

Экономическая эффективность с запрограммированным бесшумным термостатом

QuietWarmth обеспечивает нежное тепло для ваших ног всего за пенни в день!

Площадь в 60 квадратных футов стоит всего 0,086 доллара за первый час достижения желаемой температуры и половину этой суммы за каждый последующий час (исходя из среднего национального тарифа на электроэнергию в размере 0,12 доллара за киловатт-час).

Чтобы рассчитать энергопотребление вашего проекта, используйте следующую формулу:
Общая площадь обогреваемой площади в квадратных метрах x 12 ÷ 1000 x Местные затраты на киловатт-час Стоимость электроэнергии

Чтобы сделать пол QuietWarmth еще более энергоэффективным, добавьте термостат для контроля температуры.Всегда настоятельно рекомендуется использовать термостат с вашей системой теплого пола для контроля тепловой мощности. Таким образом, вы не перегреете полы, и они будут теплыми, когда вам это нужно.

Как это работает?

MP Global Products использует технологию токопроводящих чернил в своих пленочных матах QuietWarmth, питающихся от параллельных заводских выводов, которые потребляют меньше энергии, чем традиционные проводные системы лучистого теплого пола. Коврики настолько тонкие, что не поднимут высоту вашего пола.

Системы подогрева пола с отслаиванием, приклеиванием и защелкиванием обеспечивают гибкость и позволяют точечно нагреть пол, просто разместив маты там, где вы хотите. Пленку с защелкиванием также можно обрезать до нужной длины. *

* Функция обрезки по длине не распространяется на отклеивающиеся и приклеиваемые маты для плиточных и клееных полов.

Коврик любого стиля можно установить на бетонный или фанерный черновой пол в соответствии с соответствующими инструкциями по установке.Перед установкой пленки для плавающих полов необходимо установить нижнюю пароизоляцию на бетонный черновой пол. Раствор для пилинга и наклеивания можно непосредственно приклеить к ровному и чистому основанию пола.

Видео по установке

…………

Системы обогрева полов и потолков - нагревательные пленки из углеродной ткани

Как работает система лучистого (инфракрасного) обогрева?

По тому же принципу, что и Солнце. Все мы знаем, что теплый воздух течет вверх.Но лучистое инфракрасное тепло, создаваемое углеродной пленкой, в отличие от конвекционного (обычного радиатора, который нагревает воздух), распространяется во всех направлениях и нагревает предметы в комнате. Сначала он нагревает людей, затем стены или мебель. Воздух нагревается от теплых предметов. Лучистое отопление более комфортно для людей, чем конвекционное. И еще больше экономии.

Когда окупается использование углеродной пленки?

Решение на основе LARX CARBON-FILM.Систему отопления COM лучше всего выбирать для ремонта и особенно для новых хорошо утепленных зданий, желательно еще на стадии проектирования, когда можно учесть и удовлетворить все требования. Это способ гарантировать ваше удовлетворение во всех отношениях.

Почему углеродная пленка лучше обычных теплых полов на водной основе?

Стоимость эксплуатации углеродной пленки ниже, вам не понадобится ни газовый, ни электрический бойлер, ни тепловой насос.Это исключает возможность использования оборудования, требующего регулярного обслуживания. Вы не должны думать ни о ремонте дымохода, ни о сантехнике. Большим преимуществом является более простая установка и точное регулирование.

Почему следует выбирать углеродную пленку, а не нагревательный кабель?

  1. Полосы Carbon Film распределены по полу равномерно, без промежутков, поэтому передача тепла к поверхности пола эффективна и по всей площади пола.Если есть нагревательный кабель (или нагревательный мат), всегда можно почувствовать, где изгиб кабеля - чередуются горячие и холодные места.
  2. Нагревательный элемент углеродной пленки представляет собой углеродную поверхность, представляющую собой электрический резистор, нагреваемый за счет прохождения электрического тока. Поскольку углерод не является металлом, поверхность углерода не является источником электромагнитного смога.
  3. В отличие от нагревательного кабеля, наша система отопления может применяться под стяжкой или непосредственно под плавающим полом (деревянным, ламинатным или виниловым).Благодаря этому передача тепла происходит мгновенно, а регулирование происходит быстро и точно. Скорость и точность регулирования наиболее важны для снижения эксплуатационных расходов.
  4. В случае выхода из строя углеродная пленка, нанесенная непосредственно под плавающий пол, всегда легко доступна.
  5. Полоски углеродной пленки соединены параллельно. Это означает, что в случае повреждения все ленты из углеродной пленки в помещении сохраняют работоспособность без каких-либо ограничений.
  6. Благодаря максимальному использованию поверхности пола потери тепла в помещении могут быть компенсированы более низкой температурой поверхности нагрева.Меньшая разница температур между температурой поверхности пола и температурой окружающей среды означает меньшую тепловую нагрузку на конструкцию здания, более быстрое и точное регулирование и, прежде всего, больший комфорт для пользователя.
  7. По сравнению с нагревательным кабелем нашу систему обогрева LARX CARBON-FILM.COM можно использовать в сборных конструкциях полов без применения мокрого строительства. Это касается сборных домов и деревянных конструкций. Кроме того, установка углеродной пленки существенно проще и, следовательно, быстрее в строительстве.

Почему выбрать карбоновую пленку, а не электрический бойлер?

  1. Углеродная пленка является локальным источником тепла - тепло вырабатывается непосредственно в месте необходимости, поэтому отсутствуют потери при распределении и потери, вызванные передачей тепла между электричеством и водой. Углеродная пленка более эффективна.
  2. По сравнению с электрическим бойлером углеродная пленка нагревает всю поверхность пола и равномерно распределяет тепло.
  3. Регулирование каждой комнаты независимое, нет необходимости нагревать воду во всей системе из-за одной комнаты.
  4. Углеродная пленка может наноситься непосредственно под плавающий пол. Регулировка происходит немедленно, и комната не перегревается.
  5. Углеродная пленка не имеет бойлера, поэтому пространство в техническом помещении можно использовать более эффективно.

Почему следует выбирать углеродную пленку, а не тепловой насос?

В настоящее время в случае семейного дома нормального размера с хорошей изоляцией (до 250 м 2 ) использование теплового насоса вместо углеродной пленки нецелесообразно.Фактические недостатки теплового насоса: более высокие начальные вложения, практически сопоставимые эксплуатационные расходы, более высокая частота отказов системы (компрессор, механические элементы), шум, потребность в ценном пространстве, более низкий срок службы, необходимость в собственном времени инвестора, как во время его установка и эксплуатация.

В общем, абсурдно устанавливать сложные системы отопления в современных домах с хорошей изоляцией, когда отопление может быть реализовано очень легко. Наша система отопления LARX CARBON-FILM.COM обеспечивает комфорт за счет лучистого отопления (теплый пол).В современных домах с низкими тепловыми потерями его эксплуатационные расходы очень близки к тепловому насосу. Проще говоря, хорошо изолированный семейный дом отапливается при нормальной эксплуатации, за счет тепла от электрических приборов (в основном, кухонь), за счет тепла человеческого тела и, конечно же, за счет нашей углеродной пленки для «теплых ног». Вы будете приятно удивлены его эксплуатационными расходами.

Подходит ли углеродная пленка для квартир?

Конечно! Подходит для всех типов новых домов, а также для качественного ремонта.Часто очень выгодна низкая высота системы.

Подходит ли углеродная пленка для старого дома?

В зависит от способности дома удерживать тепло внутри. Возможно, потребуется использовать углеродную пленку с большей мощностью. Мы будем рады проанализировать ваш дом и подготовить проект системы отопления.

Подходит ли углеродная пленка под ПВХ, паркетные полы, деревянные или пластиковые полы, плитку, винил, ковры?

Да, наша система отопления может быть установлена ​​под любым полом, если она сертифицирована для теплого пола.Под всеми этими покрытиями он будет работать надежно и эффективно.

Что, если мы (или наши соседи) затопим наш дом?

Мы выполняем все установки профессионально и в соответствии со строжайшими стандартами защиты системы отопления.

Не повредит ли мой пол?

Углеродная пленка не нагревается до температуры, которая может повредить напольное покрытие. Его максимальная температура также контролируется термостатом с датчиком температуры пола.

Безопасна ли углеродная пленка для моего здоровья?

Тепло в основном такое же, как солнечное. По сравнению с конвекционным отоплением (радиаторами) в воздухе присутствует меньше вредных микроорганизмов благодаря более низкой температуре.

Какие длины волн излучает углеродная пленка?

Углеродные пленки, в принципе, представляют собой низкотемпературный инфракрасный излучатель (около 20-50 ° C). Излучение - это передача электромагнитной энергии в виде волн разной длины.Это вызвано возбуждением частиц. Углеродные пленки не излучают видимого излучения. Инфракрасные волны, в которых они излучают, больше, чем видимый свет. Длина волны инфракрасного излучения составляет от 760 нанометров до 1000 микрон. Длина волны углеродной пленки составляет около 10 микрон. Однако на это значение влияет множество факторов, в основном в зависимости от напольного покрытия. Согласно закону сдвига Вина, чем выше температура, тем короче длина волны максимальной интенсивности.

Почему я считаю это дешевле, чем другие системы отопления?

Потому что дешевле - дешевле большинства других способов отопления.При рассмотрении критических параметров, таких как инвестиционные и эксплуатационные расходы, скорость и метод установки, точное и простое регулирование, отсутствие отказов, отсутствие обслуживания, отсутствие дымохода и его ревизий, отсутствие газа, теплообменник или другое крупное оборудование в вашем доме - вы будете не найти сопоставимой и столь же хорошей альтернативы сегодняшнему современному жилью.

Можно ли положить под ламинат теплый пол?

С развитием технологий полы с подогревом становятся популярным выбором среди домовладельцев.Когда-то только для кафельных и керамических полов, теплый пол для ламинатных полов сейчас не менее популярен. Его не только легче установить, но и дешевле. Это позволяет домовладельцу больше не просыпаться от холода.

Полы с подогревом под ламинатом

Многие компании (QuietWarmth, Thermosoft, WarmlyYours) на рынке производят электрическое лучистое тепло для ламинатных полов. Так что ответ - да, однако производители напольных покрытий предоставляют информацию, может ли их конкретный пол выдерживать лучистое тепло.Большинство ламинатных полов выдерживают температуру до 85 градусов по Фаренгейту. Все, что выше этой температуры, может привести к обесцвечиванию или деформации древесины. Go for Floors рекомендует сначала прочитать инструкции по укладке напольного покрытия перед установкой электрического лучистого отопления.

Просмотреть продукты

Типы электрических лучистых полов

Кабели

Эта система включает в себя отдельные провода, которые подключены к отдельной мембране, что позволяет установщику настраивать расположение источника тепла.Установщик должен стратегически расположить провода близко друг к другу, не перекрывая их, так как провод нельзя разрезать.

Коврики

Маты представляют собой кабель и мембрану в одной комбинации. Это позволяет домовладельцам, которые делают дома, укладывать теплый пол, не беспокоясь о его размещении. Опять же, кабель нельзя разрезать, а мембрану можно для L-образных комнат.

Пленка

Лучистая тепловая пленка такая же, как и готовый электрический коврик, но без сетки.Вся система заключена в пластиковую мембрану, которую можно разрезать до нужной длины. Это позволяет домовладельцам раскатывать и устанавливать в прямом направлении.

Go for Floors рекомендует тихие теплые полы

Система теплого пола QuietWarmth - это очень удобный продукт для самостоятельной работы. Большинство домовладельцев могут установить эту систему за один день и приступить к установке ламината.

Вот преимущества:

Доступная стоимость

Не научившись прокладывать кабели в мембране, вы можете потратить это время на установку пленки.Достаточно просто развернуть материал и разложить проводку с подкладкой. Когда пол действительно нагревается, на поддержание желаемой температуры расходуется меньше энергии.

Нарезка по длине

Это дает домовладельцу наибольшую гибкость при установке. Если вы решили сократить длину, то сможете. Если вы допустили ошибку при резке, вы можете отрезать на 1 дюйм короче, чтобы компенсировать эту ошибку. Это достижимо благодаря шинам боковых проводов (серебряная металлическая полоса).Если вы решите использовать трос или систему мата, 1 случайный удар или порез может вывести из строя всю систему.

Простая установка

Пленка не требует дополнительных материалов, таких как тонкая пленка или мембрана, для удержания кабелей. Это позволяет домовладельцу развернуть мат, вырезать траншеи / каналы в подкладке (чтобы скрыть или утонуть проводку к распределительной коробке в стене) и начать укладку настоящего напольного покрытия.

Распределение тепла

Поскольку черные полосы в пленке расположены ближе друг к другу, по сравнению с кабельной системой обеспечивается равномерное нагревание пола.

Отсутствие технического обслуживания и улучшенная гарантия

Без механических частей, обеспечивающих тепло, QuietWarmth поставляется с 25-летней гарантией.

Высокая окупаемость инвестиций

Когда придет время продавать свой дом, следующие домовладельцы будут впечатлены тем, как нагревается пол, и быстрее продаются из-за первых впечатлений.

* Примечание - если вы устанавливаете ламинат с подогревом, QuietWalk Подложка для ламината обеспечивает превосходную изоляцию R-Value, которая отводит тепло от черного пола, заставляя ваш пол нагреваться быстрее.

27 сен 2019

Электрический подогрев пола для ламината

Когда люди думают о полах с подогревом, они представляют себе плитку с подогревом в ванной комнате. Плитка - самый популярный вид полов для обогрева, но это не единственный вариант. Системы лучистого отопления можно установить практически под любой тип пола, включая более чувствительные, например, ламинат.

Ламинированные полы становятся все более конкурентоспособными по сравнению с паркетными полами благодаря своему высококачественному виду и доступной цене.В результате домовладельцы, заинтересованные в полах с подогревом, захотят узнать об электрическом лучистом тепле под ламинатными полами, включая эксплуатацию, установку и стоимость.

Лучистое тепло является отличным дополнением к ламинату.

Могу ли я положить ламинат поверх системы лучистого отопления?

Как правило, да, но вам нужно дважды проверить у производителя напольного покрытия. Лучистое отопление WarmlyYours специально разработало свою систему теплого пола Environ ™, чтобы она была достаточно мощной, чтобы обогреть комнату, но достаточно щадящей, чтобы работать под чувствительными типами полов, такими как ламинат.Коврики для электрического подогрева пола имеют усиленную ламинированную алюминиевую фольгу, которая защищает верхний пол от тепла кабеля.

Если вас беспокоит деформация ламинатного пола из-за его перегрева, термостат для теплого пола поможет вам облегчить беспокойство. Программируемые термостаты, такие как nSpire Touch, обычно поставляются с настройкой для ламинатного пола, поэтому температура не будет превышать допустимую для пола.

Как установить ламинат с электрическим подогревом пола

Чтобы установить электрический теплый пол под ламинат, вам потребуются нагревательные маты WarmlyYours's Environ ™, термостат с сенсорным проводом, подкладочный слой, цифровой омметр, изолента и универсальный нож.

Шаг 1. Подготовьте черный пол.

Прежде чем что-либо делать, убедитесь, что ваш черный пол чистый и не содержит мусора, такого как гвозди и скобы.

Нагревательный элемент Environ должен быть зажат между подкладкой и ламинатом.

Шаг 2: Проверьте нагревательный элемент.

Затем с помощью цифрового омметра проверьте нагревательный элемент от жилы до жилы. Запишите значение сопротивления мата на этикетке UL и в индивидуальном плане установки (предоставленном WarmlyYours).Показание в сопротивлении должно находиться в пределах плюс-минус 15% от значения в сопротивлении, уже указанного на бирке UL. Затем измерьте непрерывность между сердечником и заземляющим проводом. Показание должно быть равным нулю или бесконечности.

Шаг 3: Установите подкладку.

Если показания в сопротивлении совпадают, пора устанавливать подкладку. Вы можете выбрать подкладку из пробки или синтетической пробки. Каждый вариант поставляется в виде квадратных или прямоугольных листов, которые следует располагать в шахматном порядке, чтобы швы не перекрывались.Вместо того, чтобы приклеивать эти листы к земле, вы просто приклейте их друг к другу, чтобы они «парили» над черным полом, как и ваш ламинат.

Ламинатный пол с шпунтованным профилем укладывается поверх системы теплого пола Environ.

Шаг 4: Установите маты для подогрева пола.

Разверните коврики для подогрева пола Environ ™ и поместите их на подкладку. Перед приклеиванием матов к черному полу убедитесь, что все провода холодного ввода доходят до термостата или распределительной коробки при правильном расположении.В этом случае можно прикрепить нагревательные маты к подкладке с помощью ленты. Вырежьте ½-дюймовый канал в подкладке, где будет проходить холодный конец. Также вырежьте канал для датчика температуры пола. Датчик следует поместить на 6 дюймов в коврик, прямо по центру между нагревательными проводами (не перекрывая их) с помощью ленты. Как только это будет сделано, выполните второй тест на сопротивление.

Шаг 5: Установите ламинатный пол.

После того, как вы успешно установили электрический пол с подогревом, самое время приступить к укладке ламината.Установите деревянный пол из ламината в соответствии с рекомендациями производителя. После того, как пол будет полностью уложен, проведите третий тест на сопротивление и запишите результаты в свою гарантийную регистрационную карточку.

Шаг 6: Подключите электрические цепи.

Наконец, подсоедините нагревательные маты к термостату, следуя инструкциям, приведенным в руководстве к термостату. Мы рекомендуем, чтобы ваш термостат устанавливал лицензированный сертифицированный электрик.

Лучшие помещения для ламинатных полов с подогревом

Ламинатные полы с подогревом обычно наиболее популярны в спальнях и кухнях.Везде, где вы обычно кладете паркетные полы или паркетные полы, вы можете положить ламинат с подогревом - даже в ванных комнатах.

Ламинат для ванных комнат

Ламинат для ванных комнат становится все более популярным благодаря новым достижениям производителей напольных покрытий. Сегодняшний ламинат прошел долгий путь от своего водочувствительного прошлого. Например, Pergo разработала новую линию ламината под названием Outlast +, который чувствителен к проливам жидкости в течение 24 часов. В напольном покрытии используется запатентованная технология блокировки UniClic, предотвращающая проникновение воды в пространство между досками, что могло бы вызвать расширение пола и пузыри.Чтобы сделать ламинат водонепроницаемым, установщики могут закрыть края пола плинтусом.

С более прочным ламинатом, доступным для помещений с повышенной влажностью, таких как ванные комнаты, установка лучистого напольного отопления под ламинатом как никогда желательна.

Затраты на обогрев полов для ламината

Чтобы узнать, сколько будет стоить обогрев ламината в вашем доме, воспользуйтесь калькулятором эксплуатационных расходов WarmlyYours.

Сама система теплого пола Environ ™ стоит от 10 до 12 долларов за квадратный фут.

Чтобы рассчитать стоимость системы, необходимой для вашей конкретной комнаты, мгновенно получите расчет стоимости с помощью калькулятора стоимости лучистого тепла WarmlyYours

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
