Монтаж подрозетников по всем правилам

Ремонт или первичный монтаж электропроводки связаны с установкой не только приборов освещения или электрофурнитуры, но и большого числа подрозетников, распределительных и монтажных коробок, некоторых других стационарных изделий. Хотя и электрики, и заказчики зачастую относятся ко всем подобным расходно-крепёжным материалам довольно несерьёзно, даже для их монтажа имеются специальные предписания. Сегодня мы поговорим о том, как произвести установку подрозетников с соблюдением всех требований и норм.

Сегодня скрытая электропроводка совершенно однозначно доминирует над открытой. Это означает, что подрозетники для электрофурнитуры тоже устанавливаются скрыто, в отверстиях внутри стен. В грамотно составленном техническом проекте заранее определены места расположения таких гнёзд, их высота от пола и расстояние до ближайших объектов – дверных проёмов, стояков, окон и пр. В результате работы сводятся к тому, чтобы правильно заготовить углубления в стенах, смонтировать там пластиковые коробки, а затем аккуратно выровнять плоскость перегородки. Однако всё это звучит просто исключительно в теории. На практике такие манипуляции сопряжены со множеством нюансов и принятием ситуативных решений.







Алгоритм работ

Наиболее благоприятными условиями для начала работ по установке подрозетников можно считать промежуток между окончанием грубых отделочных работ (оштукатуривание и выравнивание стен) и началом чистовой отделки (шпаклёвки, покраски, поклейки обоев). Иногда случаются ситуации, когда электрик приходит на объект уже после того, как другие мастера нанесли последний слой шпаклёвки, и это означает, что полностью заделывать штробы придётся уже ему самому, а потому аккуратность может немного пострадать. Гораздо правильнее всё рассчитать заранее, разметить помещения и установить монтажные коробки и подрозетники до начала этапа финальной отделки.

Особенно важно отметить, что во многих современных ремонтах часть принципов расстановки подрозетников отличается от привычных для многих мастеров старой закалки. Пожалуй, одним из наиболее дискуссионных является вопрос расстановки так называемых «висящих» подрозетников. Речь идёт о том, что пластиковый стакан вмуровывается в несущую часть стены не на всю глубину, как мы привыкли видеть, а только на какую-то часть – 1/2, 1/3 или 1/4 глубины. Зачем же так делать? Всё очень просто. В новостройках сейчас повсеместно тонкие стены и ужасная звукоизоляция, что вынуждает хозяев такого жилья предусматривать слой шумопоглощающего материала под обшивкой стен. Как раз на его толщину и принимается допуск: после наложения шумоизоляции, плоскость фронтальной части подрозетника окажется как раз заподлицо с отделкой, то есть, в конечном итоге всё будет, как обычно. Вместе с тем, об этом нюансе забывать нельзя: если «утопить» подрозетник в стену, а затем зашить его изоляцией, розетку туда уже не выйдет поставить. Придётся демонтировать участок изоляции, наращивать опорную часть конструкции, снова монтировать стакан. Вдобавок, уже упомянутые выше тонкие стенки не приспособлены к прорезанию глубоких отверстий под подрозетники. Лучше стремиться максимально сохранить толщину перегородок.

Выполнение работ на ранних этапах строительства также упрощает задачу и минимизирует шансы повредить другое имущество. Большие объёмы строительного мусора на объекте неминуемо приводят к загрязнению, а порой и повреждению напольного покрытия, если его уже успели положить, наносят ущерб обоям или краске на стенах. Потому при любых обстоятельствах, вне зависимости от приоритетов и финансовых возможностей, размещать подрозетники и прокладывать силовые коммуникации следует на наиболее ранних стадиях ремонта.

Имеющиеся сегодня в продаже подрозетники можно разделить на два вида – пластиковые и металлические. В быту вторые сейчас почти никогда не применяются, если только речь не идёт о зданиях и помещениях с особым микроклиматом (температурой или влажностью). Порой металлические короба ставят в домах из деревянного бруса, но, откровенно говоря, это почти бессмысленно: если уже горит древесина, негорючие подрозетники не снизят уровень ущерба имуществу. И наоборот: пластиковые изделия сегодня производят из композитных полимеров, которые не поддерживают пламя и мало дымят даже при сильном нагреве, а потому абсолютное большинство мастеров склоняется именно в их сторону. Кроме того, пластиковые модели стоят недорого, позволяют удобно вырезать или выламывать отверстия в стенках – без специального инструмента и опаски порезаться материалом. Таким образом, материал корпуса может иметь влияние на общий результат только в том случае, если речь идёт про распределительные щиты.

С точки зрения форм-фактора, различают обычные цилиндрические установочные коробки и особые, в форме параллелепипеда. Говорить о каких-то существенных отличиях с точки зрения их технических характеристик не приходится. Разница в большей мере сводится к монтажно-эксплуатационным нюансам. К примеру, бывают ситуации, когда нет возможности глубоко закрутить в основание фиксирующие винты подрозетника, но его крепление всё же нужно каким-то образом усилить – тогда на помощь и приходят модели с гранями. Они очень хорошо также вписываются в гипсокартонные и другие лёгкие перегородки, поскольку эффективно противостоят вращению, проворачиванию в своём гнезде. Если цилиндрическое (то есть, круглое в сечении) изделие будет вращаться без должного крепления, то квадрат в сечении параллелепипеда обеспечит столь нужное «застревание», а, значит, и необходимое эксплуатационное сопротивление. Розетка, смонтированная в нём, будет держаться гораздо крепче даже при недостатке усилия на притягивание к основанию.

Групповые подрозетники могут быть комбинированной формы: крайние элементы чаще всего закруглены, как обычно, а вся серединная часть выполнена в виде прямоугольника. Под такую форму изделия проще готовить отверстие в стене, поскольку вместо высверливания ряда чётких круглых ниш, размещённых идеально по уровню, можно обойтись обычным штроборезом, стенорезной машиной или даже болгаркой. Тем не менее, следует понимать, что у каждого мастера свой подход к реализации профессиональных задач, потому правильнее будет анализировать результат монтажных работ, а не сам процесс.

Крайне важной характеристикой подрозетников является их глубина. Она не одинакова для всех моделей, как может показаться на первый взгляд. Перед тем, как размещать подрозетники, необходимо чётко определиться с коллекцией электрофурнитуры, которая будет в них стоять. Розетки и выключатели разных брендов имеют неодинаковую толщину механизма, а потому следует вначале узнать эту величину, затем заложить допуск на расположение проводов за самим изделием, и только потом приобретать подрозетники. Кстати, размеры моделей тоже могут немного отличаться: в большинстве случаев применяются коробки с диаметром 68 мм, но в продаже также можно отыскать более миниатюрные подрозетники на 60 мм или же, наоборот, крупногабаритные на 75 мм. Забывать об этих различиях нельзя ни в коем случае.

В основном мастера рассчитывают всё так, чтобы потом при плотном прилегании наружной рамки механизма к плоскости пластикового стакана оставалось 25-30 мм для токопроводящих жил. Чем больше это пространство, тем лучше, ведь тогда проводники не будут чересчур сильно пережиматься или перегибаться, и риск аварийных ситуаций станет ниже. Если же внутри подрозетника, за механизмом, планируются более сложные соединения, для которых может пригодиться клеммник, запас места увеличивают ещё на 1 см – до 35-40 мм. Разумеется, при этом всегда необходимо соотносить толщину стены и глубину подрозетника. Если от перегородки останется критически мало, возможно, стену придётся утолщать гипсокартонным листом, а сам подрозетник – углублять только до определённой степени.







Заготовка гнёзд – это отдельная наука. Кирпичная кладка, бетон, пено- и газоблоки режутся по-разному. А если перед ними находится ещё плита из ДВП или лист гипсокартона, насадки при сверлении придётся менять. Если сравнивать классическое долбление и технологичное вырезание отверстий коронкой, то все преимущества будут на стороне второго: комплекс работ производится быстрее, результат аккуратнее, а при подключении пылесоса к электроинструменту – ещё и на порядок чище.

Максимальную сложность в рассматриваемых работах задаёт бетон и панели из него. Резать его аккуратно сможет не всякая коронка, да и после вырезания периметральной части материала вырубать получившийся цилиндр приходится долблением. При должной сноровке сохранить аккуратные края гнёзд реально, но сам процесс будет крайне неприятен. С другой стороны, именно перфоратором с коронкой получается создать идеальные по размерам посадочные отверстия, в которые уйдёт минимальное количество раствора при заделке, а позиционирование в плоскость стены будет проще простого. Хотим обратить внимание, что глубина гнезда под подрозетник должна быть на 3-4 мм больше того расстояния, на которое Вы планируете погружать коробку в стену. Это нужно для того, чтобы нивелировать все неровности бетонного «дна», а также оставить достаточно места для слоя закрепляющего раствора.

Кирпичные стены обрабатывают точно так же – при помощи коронки, зажатой в патроне перфоратора или дрели с ударом. Ввиду меньшей плотности материала, работать с ним приятнее, но результат обычно выходит чуть менее аккуратным, чем хотелось бы. Кирпич, особенно пустотелый, – это довольно крохкий стройматериал, и уж тем более – при нарушении целостности наружных стенок. Потому для работы с ним профессионалы часто берут коронку на 2 мм меньше по диаметру – тогда как раз удаётся выйти на нужный размер за счёт осыпания стенок гнезда при сверлении.

Пеноблоки и газоблоки сверлятся очень легко и для работы с ними подходят коронки для разных материалов. На сегодняшний день стены из пористых структур можно смело называть самыми удобными в работе: отверстия всегда получаются максимально красивыми, а усилий приходится прикладывать по минимуму. Резать штробы в таких стенах также очень приятно, особенно при наличии отсоса пыли.

При заготовке отверстий в гипсокартоне или древесине применяются коронки другого типа – с иными зубьями и формой проходной чаши. Нетрудно догадаться, что эти материалы сверлить ещё проще, чем все предыдущие. Если древесно-стружечный или гипсокартонный лист закрывает бетонную стену, вначале мастер должен пройти препятствие одним инструментом, а потом брать другой для более сложных работ.

Объективно наиболее трудоёмкой задачей во всём процессе установки подрозетников является разметка и сверление отверстий для групповых электроточек. Нетрудно понять, что с увеличением количества отверстий будет повышаться заметность перекоса, потому производить все работы необходимо с максимальной точностью и аккуратностью. Для того, чтобы горизонтальная линия была выверенной, лучше всего использовать лазерный уровень или осепостроитель, а при нанесении самой разметки на стену в качестве линейки использовать обычный строительный уровень. Без опыта браться высверливать несколько соседних гнёзд не стоит – для начала нужно понять, как много места друг у друга отнимают парные подрозетники. Наконец, и сам этап сверления гнёзд непрост: мастеру необходимо идеально попадать в размер, повторять коронкой окружности, нанесённые на стенку, не нарушая их границ. Для этого требуется твёрдая рука и хорошая сноровка в таких вопросах.







Скрытый монтаж проводки преследует две цели – эксплуатационную и эстетическую. Первая состоит в том, чтобы в наибольшей мере защитить проводку от человека, а человека – от проводки. Вторая же заключается в устранении не очень красивых проводов и кабелей из поля зрения жильцов. Потому совершенно логично, что установочные коробки применяют именно для той фурнитуры, которая погружается в стену. Монтировать выключатели и розетки с открытым механизмом внутри подрозетников, закрепляемых НА стену допустимо разве что в гараже. Если обстоятельства складываются так, что погрузить электроузел в стену не удаётся, правильнее будет изначально приобрести накладную розетку или выключатель. Такое изделие сразу оснащено фабричным корпусом, который эстетично выглядит, защищает человека от прикосновения к токоведущим жилам и предусматривает технологичное настенное крепление.

Правильно выполненные работы подразумевают, что подрозетник будет верно ориентирован сразу в трёх плоскостях. И если для одиночного круглого в сечении изделия достаточно выровнять фронт заподлицо со слоем наружной отделки, то уже двойное-тройное-пятерное нужно выставлять по уровню с предельной точностью. Такой подрозетник должен иметь параллельность дна стене, сливаться с ней по глубине и обязательно иметь тот же горизонт, что и пол. Вряд ли нужно объяснять, что перекошенные и выпирающие группы розеток, диммеров и выключателей выглядят неэстетично. Если же мастер переборщит с углублением стакана, а за ним – и механизма, велики шансы, что такая розетка быстро расшатается и выпадет из своего гнезда.

Мастера часто дискутируют на тему того, что нужно делать в первую очередь: прокладывать линию проводки, оканчивающуюся петлёй там, где потом будут стоять подрозетники, или сначала устанавливать стаканы, и только потом тянуть к ним линию. Хотя в мнении электриков по этому вопросу до сих пор нет единства, технология всё же рекомендует вначале устанавливать подрозетники. Смонтировав их как следует, выставив по уровню и замазав пустующее пространство вокруг, можно будет не опасаться, что провод скрутится и вытянет пластик со своего гнезда. Другой вопрос, что коробки не следует ставить на этапе, когда ещё не готовы штробы – иначе потом будет сложно выламывать кусочки стенки подрозетника в нужную сторону. Потому оптимальная последовательность работ всё же такова: подготовить канавки для заложения кабелей, прорезать или выбить гнёзда для подрозетников в ключевых точках, смонтировать сами стаканы на места, ориентировав выходы в нужных направлениях, и только потом тянуть проводку.

Кабель при прокладке крепится с определённым интервалом, который соответствует сечению жилы, а потому и весу изделия. Многие мастера на протяжении десятилетий фиксируют проводку шлепками раствора, однако специалисты по технологии категорически против такого подхода, и на это есть целых две причины. Первая состоит в том, что лепёшки требуют времени на застывание, и пока это происходит провод может выскользнуть в одной точке, потянув за собой значительную часть коммуникаций. Вторая причина – недостаточная прочность крепления даже после застывания. Гипсовую или алебастровую лепёшку можно достаточно легко оторвать в процессе подтягивания жилы или её изгиба. Потому правильнее всего на подходе к гнезду с подрозетником использовать пластмассовую скобу с саморезом, закручивающимся прямо в стену внутри штробы. Располагать данную точку крепления лучше всего на расстоянии в 4-6 см от кромки пластикового стакана, чтобы ещё оставалась возможность немного изогнуть провод, подав его назад. Случайно выдернуть такую фиксацию уже не получится.

В зависимости от модели подрозетника, он может иметь либо заводскую перфорацию в тех местах, откуда удобно заводить и выводить жилы, либо быть оснащён выносными торцевыми «ушками» для армирования места входа кабеля. Для выключателей требуется всего одна точка подвода проводников, а у розетки их может быть две или три. Не все подрозетники симметричны, а потому при позиционировании нужно направлять их верной стороной к штробе, иначе выйдет так, что потом придётся прорезать отверстие там, где оно не предусмотрено, а легко отламываемая часть уже будет замурована.

В тех случаях, когда подрозетник слишком глубок и расположен так, что избыточно выпирает за плоскость стены, его аккуратно корректируют. Кромку металлических стаканов можно мягко загнуть вовнутрь плоскогубцами или постукиванием молотка, а пластиковые – просто подрезать ножом заподлицо с перегородкой, предварительно вынув небольшие шурупы из отверстий для фиксации. Отметим, что некоторые мастера не хотят жертвовать своеобразной эстетикой, и вместо лицевой части чересчур глубоких подрозетников отрезают у них дно. Так поступать нелогично, ведь миссия установочной коробки как раз и состоит в том, чтобы поместить проводку и механизм электрофурнитуры в сравнительно цельную ёмкость. Отсутствие дна, напротив, провоцирует постоянное осыпание пыли и цемента вовнутрь подрозетника, а также угрожает тем, что раствор затечёт в стакан в процессе фиксации последнего и отнимет много драгоценного пространства.

Когда длина провода уже верно отмерена, а сам он надёжно закреплён, следует произвести зачистку жил. Чтобы увеличить удобство последующего монтажа и сэкономить место внутри подрозетника, рекомендуется снять внешнюю оболочку со всего того отрезка, который будет расположен в полости стакана. Так Вам удастся повысить индивидуальную податливость каждой жилы. При этом зачищать концы следует на минимальную длину – 6-8 мм. Обычно этого вполне достаточно для присоединения к прямым зажимным клеммам современных встраиваемых розеток и выключателей, а большая длина оголённых участков уже потенциально может провоцировать замыкание. Следует отметить, что каждый мастер имеет свои предпочтения в отношении того, как много запаса провода стоит оставлять на выходе из подрозетника. Но даже если вы стремитесь сэкономить на проводке, нельзя оставлять чересчур короткие концы: запас в 10 см – это необходимый минимум для удобной работы и страховка на случай, если конец жилы обломится при зачистке. В иных ситуациях лучше оставить 15-20 см кабеля, работать с комфортом и ни о чём не волноваться. Обрезать лишний провод или немного подтянуть его назад всегда лучше, чем сражаться с недостающей длиной.

Опытные мастера на данном этапе производят примерку. Проводники, ранее освобождённые от наружной оболочки, они поштучно сворачивают аккуратными колечками и укладывают в глубине подрозетника. Затем на своё место примеряется выключатель или розетка. Если всё сделано правильно, она будет входить в гнездо до конца с минимальным нажимом или почти без него. Это значит, что в коробке достаточно пространства и для проводов, и для фурнитуры. Затем вне розетки собираются все соединения, винты затягиваются потуже, жилы снова завивают колечками и механизм розетки или выключателя заводится вовнутрь полости. За счёт распорных лапок изделие фиксируется и для полной работоспособности его останется только обрамить накладной рамкой, соответствующей тому количеству постов, на которое рассчитан данный электроузел.







Хитрости мастеров

Профессиональные электрики знают миллион хитростей, как упростить и ускорить монтаж подрозетников без потери качества или даже с его повышением. Например, если стоит задача разместить на стене розеточный блок на 4-5 позиций, для таких целей сегодня в продаже можно подыскать готовые шаблоны и уровни. Это лёгкие планки из пластика или алюминия, по которым просто и быстро можно расчертить отверстия на стене, а при необходимости – даже просверлить. Для других, более сложных композиций электроузлов, у мастеров имеются шаблоны собственного изготовления. Зачастую это тонкие листы фанеры с прорезанными в ней отверстиями и крепко закреплённым пузырьковым уровнем. Такие самодельные шаблоны позволяют сделать групповые электроточки на 6 и более постов, разместить электрофурнитуру в два ряда или соблюсти нестандартную геометрию.

Второй приём, связанный с применением самодельного шаблона, стоит взять на вооружение тем, кто планирует добавлять слой штукатурки после прокладки электрики. Приспособление, которое используют многие мастера, довольно примитивно, но при этом крайне эффективно. Оно представляет собой небольшую деревянную планку, ширина которой обычно чуть больше диаметра подрозетника. На одной её стороне, ближе к концам, размещают небольшие проставки или прокладки, высота которых регулируется добавлением шайб. Сами проставки выполняют из гладких брусочков дерева или кусков гипсокартона, а к основанию они притягиваются обычными саморезами. С той же стороны по центру планки крепится подрозетник, который планируется установить – и на этом подготовительный этап заканчивается. При монтаже мастер заполняет лепёшкой алебастра гнездо для подрозетника, а затем помещает туда собранную конструкцию нужной стороной. Используя обычный строительный уровень, он может элементарно контролировать горизонтальность расположения блока, а проставки будут поддерживать единую плоскость с перегородкой, соблюдая при этом необходимый отступ фронта. Когда раствор немного схватится, планку снимают, а подрозетник оставляют застывать. На этом этапе весь выдавившийся раствор ещё достаточно легко счистить, так что результат работ будет крайне аккуратным. Далее шаблон снимается и используется для позиционирования других гнёзд с выносом.

Следует сказать несколько слов и о других видах установочных коробок, которые присутствуют сегодня на рынке. К таким можно отнести цельные прямоугольные короба, обычно в войлочной шумоизолирующей оболочке. Их размещают точно таким же образом, как и обычные, только подготовка гнезда в стене будет немного отличаться. Границы будущей полости вырезаются болгаркой или стенорезной машиной, а основная часть выдалбливается долотом или перфоратором. В зависимости от типа конструкции, такие изделия могут предполагать крепление только на раствор или на раствор и распорные лапки. Замазывание подобной коробки в целом ничем не отличается от обычного подрозетника.

Для гипсокартонных стен используются установочные короба другого типа. Они сконструированы таким образом, чтобы при затягивании мастером крепёжных винтов с тыльной стороны перегородки медленно расправлялись специальные лапки, обеспечивая встречную силу прижима между ними и самой коробкой. Надёжность фиксации электроузла в данном случае будет полностью зависеть от того, на каком участке фальш-стены его располагают. Если рядом находится закладная – профиль, к которому крепятся сами листы, формирующие перегородку, то крепление будет наиболее надёжным. При правильном проектировании электроточек в проект закладывается решение: вокруг мест, где будут находиться розетки и выключатели, устанавливать дополнительные горизонтальные и вертикальные перепонки, тем самым армируя конструкцию.

Иногда подрозетники используются не по прямому назначению, а для выполнения конкретной технической задачи. К примеру, мастер или сам заказчик понимает, что в определённой области стены должна располагаться распределительная коробка. Перенести её в другое место невозможно, но в заданной точке не хватает пространства даже для самой миниатюрной модели такого бокса. В этих случаях на выручку и приходят подрозетники: изделие с наименьшим диаметром вполне пригодно для указанных целей, если пытаться сделать всё по технологии. Внутрь него легко поместится клеммная колодка, где можно будет произвести требуемые соединения, а снаружи такой стакан можно закрыть крышкой. Для некоторых подрозетников экранирующую крышку можно найти и в продаже, но даже если такой фирменной детали нет, не беда. Её можно легко собственноручно вырезать из электротехнического пластика – в том числе, из днища другого подрозетника. Закрепив всё на своих местах, данный участок стены допускается оклеивать обоями. Если вдруг возникнет необходимость быстро добраться до проводов в этой точке, демонтаж займёт считанные секунды.

Монтаж подрозетников многими воспринимается как плёвая и минутная задача. На деле же этот процесс сопряжён с целым рядом технических нюансов и приёмов. От умений и точности работ будет зависеть не только эстетика, но и безопасность электроточек, потому к данному этапу ремонта необходимо подходить с той же внимательностью, что и к другим.

Установка подрозетников: монтаж своими руками

Читайте в этой публикации:
Установка подрозетников: какие бывают и в чем их особенности
Как установить подрозетник: монтаж в бетон или кирпич
Как закрепить подрозетник: монтаж коробочек в гипсокартон

Работа электрика заключается не только в прокладке электрических кабелей. Попутно мастеру приходится выполнять ряд других работ, связанных с подключением различного рода электроприборов – повесить люстру, установить розетку или выключатель электрик просто обязан уметь правильно сделать. Необходимо даже уметь правильно подготовить место для установки того же выключателя или розетки. Что значит правильно? Как минимум это обустроить в нужном месте посадочное отверстие для этих элементов проводки. Так сказать, установить подрозетник, о котором и пойдет разговор в данной статье. Вместе с сайтом stroisovety.org мы разберемся с разновидностями этого элемента проводки и разберемся с вопросом, как производится установка подрозетников своими руками?

Как установить подрозетник в стену фото

Установка подрозетников: какие бывают и в чем их особенности

По большому счету, разновидностей подрозетников не так уж и много – это как раз тот случай, когда можно сказать, что их раз, два и обчелся. Всего два вида.

1. Подрозетники по бетону. Его смело можно назвать простым стаканом – грубо говоря, это круглая коробочка, в дне которой имеются просечки для отверстий для кабеля. Эти просечки выламываются в процессе монтажа, образуя тем самым отверстие для кабеля – как правило, таких отверстий может быть порядка 4 шт. Размер подрозетника этого типа является величиной стандартной – в диаметре он составляет 62 мм, а в высоту 43 мм или около того (здесь могут быть вариации, и размер подрозетника может отличаться на пару-тройку миллиметров).
2. Подрозетники для гипсокартона. В отличие от предыдущего варианта подрозетника для бетона, коробочки для гипсокартона имеют два дополнительных элемента. Во-первых, это упор в виде кольцевого выступа по всему диаметру – он не дает возможности коробке провалиться внутрь стенки. И, во-вторых, специальные зажимы, которые вместе с упором расклинивают коробку внутри посадочного отверстия. Зажимы работают по винтовому принципу – вращение винтика заставляет его сдвигаться вперед или назад (все зависит от того, куда крутить). Вращение винта по часовой стрелке притягивает зажим к гипсокартону, в результате чего и происходит крепление этого подрозетника в стене. С размерами этих коробочек тоже весьма все стандартно – диаметр все тот же и составляет он 62 мм, а глубина несколько больше и может варьироваться в пределах от 45 до 55 мм.
   Подрозетники для гипсокартона фото

Кроме всего прочего, подрозетники для бетона могут иметь или не иметь специальные соединяющие элементы – говоря простым языком, они могут объединяться в блок по несколько подрозетников.

Что касается коробочек для гипсокартона, то они все, как говорится, по умолчанию оснащаются соединительными элементами – в большинстве случаев это пластиковая вставка, имеющая выступы для установки в пазы на подрозетнике.

Как установить подрозетник: монтаж в бетон или кирпич

По большому счету, подрозетники по бетону являются самыми неприхотливыми в установке – для них не нужно бурить идеально круглое отверстие, в полной мере соответствующее диаметру коробочке. Самое главное, чтобы посадка не была меньше, чем нужно – говоря по-простому, для таких подрозетников отверстие можно вырезать болгаркой или просто выбить с помощью перфоратора. В общем, никаких сложностей, и если говорить подробнее, то все работы, связанные с установкой подрозетника в бетон своими руками, можно представить в виде следующей последовательности работ.

1. Пробиваем отверстие в стене. Как и говорилось выше, это можно легко сделать перфоратором, а если стена кирпичная, то вообще молотком и зубилом. К посадочному отверстию на момент установки подрозетника должна быть пробита штроба, в которую уложен электрический кабель. Если все это готово, то сам подрозетник монтируется легко.
2. Выламываем отверстие для провода по заводским просечкам, продеваем в него кабель и вставляем подрозетник в стенку. Дальше дело техники – готовим раствор из алебастра, или, попросту говоря, замешиваем его в воде в чистом виде. Этим раствором и закрепляем подрозетник в бетонной или кирпичной стене. Единственное, за чем здесь нужно проследить, так это за тем, чтобы наружное кольцо стакана стало четко в плоскость с поверхностью стены. Алебастр застывает весьма быстро, так что ждать, пока подрозетник закрепится, долго не придется – учтите этот момент и не приготавливайте алебастр в большом количестве.

   Монтаж подрозетников фото

В принципе, это и весь монтаж подрозетника в бетонную или кирпичную стену. Тонкостей нет никаких. Единственное, что еще здесь можно сказать, так это о блочной установке коробочек – они монтируются немного сложнее, так как в силу мягкости пластика подрозетника могут выгибаться и выступать тем или иным своим краем.

В общем, здесь, возможно, придется подклинивать блок коробок в стене с помощью камешков или чего-либо другого. Производя такие манипуляции, следует стараться не деформировать подрозетник – в противном случае при сильной деформации могут возникнуть проблемы с установкой самих розеток и выключателей.

Как закрепить подрозетник: монтаж коробочек в гипсокартон

Установка подрозетника в гипоскартон осложняется тем, что для осуществления этой работы нужен специальный инструмент, и обойтись без него не получится. Это коронка – кольцевая пила. Продается набором и позволяет высверливать отверстия разного диаметра, в том числе и такого, как подрозетник. В общем, для электрика инструмент нужный, и кроме розеток с выключателями, с его помощью можно будет монтировать точечные светильники. А что касается непосредственного решения вопроса, как установить подрозетник в стену из гипсокартона, то весь этот процесс можно представить в виде следующей последовательности работ.

1. Сверлим отверстие. Если это блочная установка, то сверлим отверстия с шагом 74 мм – очень важно, чтобы все отверстия, а вернее их центра, располагались на одной линии вертикали или горизонтали.
2. После того, как отверстия будут просверлены, их нужно будет немного расширить ножом. Не по всему диаметру, а только там, где располагаются зажимы.
3. Дальше все точно так, как и в случае с бетоном – выламываем одно или несколько отверстий для кабеля (если это блок подрозетников, то выломать необходимо 2 отверстия в каждой коробочке), продеваем кабель, после чего устанавливаем подрозетник в отверстие. Просто впихиваем его туда, после чего закручиваем отверткой или шуруповертом зажимы.

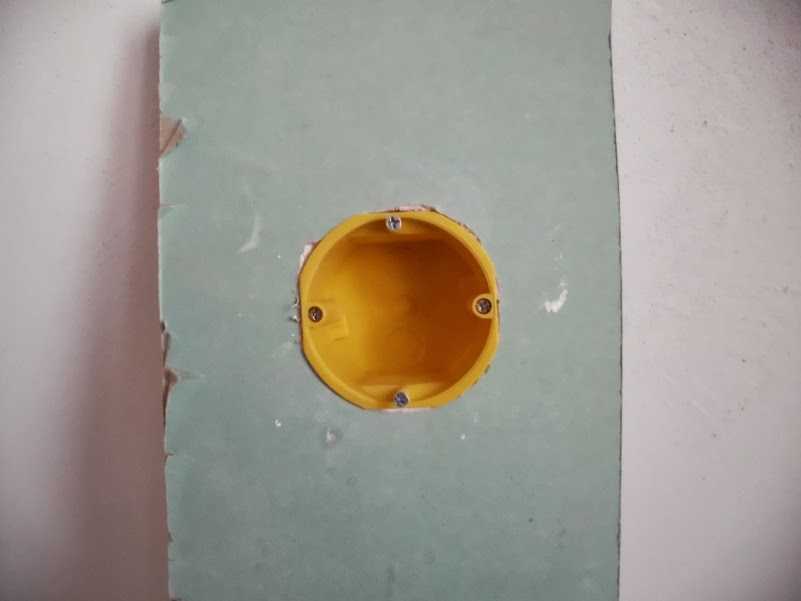

   Установка подрозетников фото

По большому счету, это и вся установка подрозетников в гипсокартон – их даже в плоскость со стеной выставлять не нужно, так как они сами занимают свое положение благодаря наружному кольцевому упору. Все просто, особенно если вы приобретете в магазине не самый дешевый стакан для розеток и выключателей. Здесь нужно обратить внимание на качество и толщину пластика, а вернее на жесткость коробочки – если она хлипкая и легко гнется пальцами, то вся эта простая технология монтажа может превратиться в настоящее мучение. Дело в том, что мягкий пластик просто невозможно надежно закрепить в отверстии – вернее возможно, но для этого нужно делать отверстие несколько меньше, чем положено. Коробочку придется впрессовывать в дырку, чтобы она сидела там и без зажимов очень жестко – в противном случае она будет выпадать из отверстия вместе с розеткой. Сами понимаете, что это никуда не годится. В принципе, жесткость подрозетника – актуальный момент для установки в бетон, хотя не до такой степени, как в случае с гипсокартоном.

В заключение темы о том, как производится установка подрозетников, остается добавить только одно – несмотря на всю простоту выполнения работ, все-таки здесь нужна некоторая скрупулезность. Это только кажется, что черновая работа не имеет никакого отношения к чистовой отделке. Как раз все наоборот, и криво установленный подрозетник или неправильный выбор места для него могут изрядно повлиять на восприятие готового помещения. В общем, ремонт и стройка халатности не любят, и даже к простой работе необходимо относиться со всей ответственностью.

Автор статьи Александр Куликов

Как установить старую рабочую (модифицированную) электрическую коробку

По

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 19.10.22

Ель / Кевин Норрис

В этой статье

• Как работают модифицированные коробки

• Вопросы безопасности

• Часто задаваемые вопросы

Обзор проекта

Электрические коробки, используемые для монтажа розеток, выключателей и осветительных приборов на стенах и потолках, бывают самых разных размеров и стилей, включая металлические (стальные) версии, требующие заземления коробки, и неметаллические версии (ПВХ, фенольная смола или стекловолокно).

), которые не требуют заземления коробки. Металлические коробки можно использовать как с неметаллическими (тип NM-B), так и с электрическими кабелями в металлической оболочке. Неметаллические пластиковые коробки предназначены для использования только с электрическим кабелем в неметаллической оболочке.

Независимо от материала, электрические коробки можно условно разделить на два типа:

• Новые рабочие ящики , предназначенные для установки сразу после обрамления стены, но до поверхности отделаны гипсокартоном. Они крепятся на шпильки.
• Старые рабочие (также называемые модернизированными) коробки , предназначенные для установки после того, как стены будут закончены, и используются в проектах реконструкции. Они крепятся к гипсокартону или штукатурке.

Установка старой рабочей коробки в существующую стену для добавления розетки или настенного выключателя — это простой проект, для которого требуется всего несколько обычных инструментов, которые у вас уже могут быть, если вы знакомы с базовым ремонтом электрооборудования. Самая сложная часть проекта — прокладка кабеля через стены; этот процесс может занять несколько часов, хотя сама коробка может быть установлена ​​за считанные минуты.

Понимание того, как работают модифицированные коробки

Прежде чем приступить к работе, полезно понять назначение и устройство старой рабочей электрической коробки.

Старый рабочий ящик предназначен для установки постфактум — на уже отделанные стены. Они часто используются в ситуациях, когда вы добавляете розетки или расширяете существующую цепь в уже готовом помещении. Поскольку в этих ситуациях у вас нет возможности прикрепить коробку непосредственно к шпилькам, эти коробки нуждаются в другом способе крепления.

Чтобы закрепить их на месте, в этих коробках есть продуманная система крепления, в которой используются удерживающие выступы и монтажные проушины, расположенные в противоположных углах коробки. После того, как коробка вставлена ​​в вырез в стене и затянуты винты, задние фиксаторы открываются и плотно прилегают к задней части гипсокартона или штукатурки, в то время как монтажные проушины на передней части коробки прижимаются к передней поверхности стены. . Передние проушины и задние удерживающие выступы, по сути, «плотно прижимают» коробку к поверхности стены.

Вопросы безопасности

Если вы будете прокладывать электрический провод под напряжением к новой электрической коробке, абсолютно необходимо выключить автоматический выключатель, который управляет цепью, прежде чем тянуть и прикреплять кабель. Если вы не знаете, какой выключатель бросить, вам нужно выключить главный выключатель, который отключит электричество во всем доме.

Смотреть сейчас: Как установить старую рабочую электрическую коробку

Оборудование/инструменты

• Отвертки с плоским лезвием и крестовая отвертка
• Карандаш
• Замочная скважина пила
• Инструмент для зачистки проводов
• Уровень торпеды
• Универсальный нож

Материалы

• Старая рабочая неметаллическая электрическая коробка
• Соединители проводов

Ель / Кевин Норрис

1. Подготовьте фиксирующий винт

   Винт, который входит в удерживающий язычок на коробке, иногда может быть очень затянут, если коробка поставляется производителем. Это потребует от вас значительного давления на стену при повороте винта, что может повредить стену.

   Чтобы избежать этой проблемы, просто затяните крепежный винт перед установкой, подняв фиксирующий язычок примерно на 1/4–3/8 дюйма. Это эффективно предварительно нарезает резьбу в пластиковом фиксирующем язычке, облегчая закручивание винта позже, когда вы будете закреплять коробку в стене. После того, как винт слегка вытянут, выверните винт, чтобы ретенционный язычок вернулся в исходное согнутое положение.

   Ель / Кевин Норрис

2. Подготовьте кабельный зажим коробки (только коробки из ПВХ)

   В старых рабочих электрических коробках из ПВХ используется встроенная система быстрого зажима для крепления неметаллического кабеля NM-B к коробке. Эти зажимные язычки может быть немного трудно открыть.

   Чтобы облегчить вставку электрического кабеля в коробку, возьмите плоскую отвертку и приподнимите зажимной язычок примерно на 1/4 дюйма. Это ослабит зажим и облегчит вставку кабеля.

   Ель / Кевин Норрис

3. Подготовка отверстия в стене электрощитка

   Далее вам нужно создать вырез в стене. Расположите электрическую коробку спиной к стене, точно в том положении, в котором вы планируете ее установить. Возьмите карандаш и обведите контур коробки на стене, избегая «ушей» коробки.

   С помощью канцелярского ножа сделайте надрезы на стене по намеченной вами форме.

   С помощью кольцевой пилы для гипсокартона аккуратно вырежьте отверстие по намеченному контуру и удалите заготовку из гипсокартона. Резкий удар по пятке пилы обычно приводит к тому, что лезвие прокалывает гипсокартон, и вы можете начать резку. Для штукатурки вы можете просверлить отверстие в области выреза, чтобы было место для вставки пильного диска.

   Совет

   В коробках некоторых стилей может потребоваться небольшое увеличение отверстия в месте расположения фиксирующих выступов. Если это так, это станет очевидным, когда вы попытаетесь вдвинуть коробку в стену.

   Ель / Кевин Норрис

4. Проложить кабель и снять оболочку

   Перед установкой старой рабочей коробки необходимо провести один или несколько электрических кабелей NM-B к вырезу в стене. Если новая розетка представляет собой простое расширение цепи, скорее всего, будет только один кабель, идущий от последней розетки к новому местоположению коробки. Более сложные сценарии подключения могут потребовать двух кабелей. Убедитесь, что длина новых кабелей соответствует силе тока цепи.

   Протяните кабели к новому местоположению коробки. В новом отверстии в стене должно быть от 8 до 12 дюймов лишнего кабеля. В этот момент новый кабель не должен быть присоединен к каким-либо электрическим устройствам. Если кабель уже подключен на стороне источника цепи, убедитесь, что автоматический выключатель, подающий на него питание, отключен на главной сервисной панели.

   После того, как в стене будет вырезано отверстие для коробки, протяните кабель (или кабели) через отверстие в стене.

   Прежде чем поместить кабель в старую рабочую коробку, используйте инструмент для зачистки кабеля, чтобы удалить около 6 дюймов внешней виниловой оболочки с кабеля NM-B, обнажая проводники и заземляющий провод. Если у вас нет инструмента для зачистки кабелей, это также можно сделать, взяв острый канцелярский нож или лезвие бритвы и разрезав оболочку параллельно проводам, стараясь не порезать изоляторы. Аккуратно срежьте обшивку.

   Ель / Кевин Норрис

5. Вставьте кабель в коробку

   Вставьте зачищенный кабель в неметаллической оболочке в старую рабочую коробку, убедившись, что оболочка закреплена зажимным язычком (для коробки из ПВХ) или зажимной планкой (для коробки из фенольной смолы/стекловолокна). Не забудьте оставить около 6-7 дюймов оголенных проводов. При правильной установке кабельная оболочка должна иметь длину от 1/2 до 1 дюйма, заходящую в коробку и закрепленную под зажимом.

   Ель / Кевин Норрис

6. Вставьте старый рабочий ящик в стену

   Поместите старую рабочую электрическую коробку в отверстие в стене. Держите коробку так, чтобы монтажные проушины на передней части коробки плотно прилегали к передней части гипсокартона, пока вы затягиваете два крепежных винта. Вращение винтов перевернет фиксирующие выступы, чтобы их можно было прижать к задней части гипсокартона, прикрепив коробку к стене.

   Ель / Кевин Норрис

7. Зачистите изоляцию проводов от проводников

   Используя инструмент для зачистки проводов, зачистите от 3/4 до 1 дюйма изоляции с концов каждого проводника. Инструмент для зачистки проводов — лучший инструмент для этого, так как он имеет прорези разного размера, чтобы соответствовать проводам разного сечения. Если вы используете канцелярский нож для зачистки проводов, следите за тем, чтобы не порезать металлические проводники.

   Ель / Кевин Норрис

8. Прикрепите проволочные гайки

   Теперь ваша коробка готова к установке розетки или выключателя. В целях безопасности навинчивайте гайки на концы проводов, пока не будете готовы выполнить окончательные соединения.

   Ель / Кевин Норрис

Смотреть сейчас: Защитные перчатки, которые нужны каждому любителю самоделок

Монтажная коробка для скрытого монтажа / пустотелая настенная розетка / бетон — монтажные коробки (электромонтажные принадлежности)

Эффективные системы

Коробки для скрытого монтажа имеют дополнительные ребра сбоку коробки. Ящики поддерживают себя в отверстии в стене. Он остается на месте сам по себе, без штукатурки. Принцип кабельной стяжки делает установку коробки для полых стен особенно простой и быстрой. Удивляет также большое пространство для проводки и многочисленные отверстия для подключения. Удобным является регулируемое по высоте и вращающееся компенсационное кольцо для гипса. Это позволяет регулировать высоту, если отверстие слишком глубокое или штукатурка слишком толстая. Кроме того, винты могут быть правильно переставлены, если коробка перекручена.

Преимущества чипов RFID заключаются в следующем

• Коробки для скрытого монтажа легко найти
• При установке ящиков может быть установлено несколько и более комбинаций из которых не все открываются сразу. Преимущество заключается в том, что комбинацию переключателей легко расширить, так как коробки уже установлены. Штукатурка оседает в просторном углублении крышки, так что неиспользуемые ящики исчезают из поля зрения после штукатурки.
• Закрытыми могут оставаться не только ящики одной комбинации. Стандартная высота установки приводит к фиксированным путям, которые можно искать с помощью сканера, чтобы найти комбинации, которые не были открыты. Это практично, например, если в будущем будут предусмотрены дополнительные розетки или соединения для передачи данных, чтобы адаптировать электроустановку к более поздним модификациям, таким как перепланировка или совершенно новое использование помещения.



Основные преимущества

• Монтажные комплекты для Busch-axcent® flat и carat® flat
• Они делают возможной заметную плоскую установку серии выключателей на стене, чтобы можно было установить рамку крышки в плоском виде на стене
• Коробки для скрытого монтажа легко соединяются друг с другом

Основные характеристики

• Лампа ночного ориентирования Коробка для скрытого монтажа, каменная кладка: Коробка с регулируемым дном и кольцом, регулируемым по высоте, позволяет установить глубину 46, 56 и 67 мм только с одной коробкой
• Короб для скрытого монтажа, полая стена: монтажные комплекты подходят для гипсокартона и гипсоволокнистых плит толщиной 9,5 мм, 10 мм и 12,5 мм
• Коробка для скрытого монтажа, бетон: Коробка для скрытого монтажа предлагает множество вариантов подключения для труб различного диаметра
