Монтаж распределительных коробок: Как правильно установить распределительную коробку в доме или квартире?

Монтаж распределительной коробки в доме своими руками

О том, насколько важным элементом для системы электрического питания является распределительная коробка, — может сказать любой, даже не самый опытный электрик. Данная, казалось бы, не самая сложная конструкция, обеспечивает:

• равномерно распределяемую нагрузку от элементов, потребляющих энергию;
• возможность в любой момент добавить в общую систему питания новую ветку электроцепи, не прибегая к кардинальным изменениям в действующей проводке;
• удобство при пользовании и ремонте электрокоммуникаций.

В принципе, электрораспределительные коробки — это корпуса из пластика и металла, внутри которых можно состыковать воедино ряд необходимых частей электрической сети. Сегодня мы поговорим о коммутационном варианте распределительной коробки, которая бывает, в свою очередь, накладной или встраиваемой в стены. И та и другая разновидность, как правило, снабжаются необходимым количеством специальных клемм, при помощи которых провода можно соединять надежно и быстро.

Коммутационная разновидность распределительных коробок – оптимальное решение в случае, если есть необходимость соединения проводов с жилами из различных материалов. Типичный пример — медные и алюминиевые кабели, которые имеют свойство окисляться при взаимодействии друг с другом. В результате через какое-то время контакт исчезает совсем и некоторые «потребители» попросту прекращают работу.

Что касается формы коробок распределения тока – здесь нет особенного разнообразия, только квадратный и круглый варианты с разнообразными габаритами.

Итак, поговорим непосредственно о процессе установки и подключения коммутационной коробки распределения. Если говорить о монтаже самого короба, — тут нет ничего сложного или проблемного. Встраиваемые варианты коробов вмуровывают в стены, а накладные крепят к стенам дюбелями или саморезами. Монтаж встроенной коробки более сложный и трудоемкий, в данном случае подразумевается создание специальной посадочной ниши. В одной из стен, ближе к потолку, необходимо сделать нишу соответствующего размера, именно там короб будет установлен и закреплен при помощи алебастрового или цементного раствора.

Однако данные процедуры относятся уже к завершающему этапу работ. В первую очередь следует заняться созданием «сети» из штроб — каналов, по которым к распределительном коробу будут подведены кабели. Необходимое количество опусков к коробкам выключателей и розеткам должны иметь строго вертикальное положение. Для того чтобы осуществить горизонтальную прокладку кабелей рекомендуется воспользоваться зазорами между плитами перекрытия и стенами.

После окончания подготовки штроб и установки подрозетников переходим непосредственно к устройству электропроводки, — важной частью данного процесса будет монтаж и подключение распределительного короба.

Нередко процесс соединения проводов внутри распределительного короба вызывает определенные затруднения. Для того их избежать рекомендуем тем или иным образом помечать каждый из концов кабеля. К примеру, подводим провод, который подает питание от электрощита, — помечаем соответствующим словом, подводим кабель от блока розеток – то же самое и т. д. Каждая отдельная электроцепь, которую мы подключаем к распределительному коробу, должна быть подписана соответствующим образом, в этом случае путаница впоследствии нам не грозит.

Сечение кабелей

Теперь на пару минут отвлечемся от распределительного короба и скажем пару слов о сечениях кабелей, которые применяются при разводке дома или квартиры. Известно, что подача напряжения в помещения от электрощита, как правило, осуществляется при помощи трех или двухжильного кабеля с сечением не меньше 4-х квадратных миллиметров. Такое сечение позволяет кабелю без проблем выдержать любых мощных энергопотребителей. Для подключения розеток применяются кабели имеющие сечение 2,5 квадратных миллиметра, а для системы освещения достаточно сечения в полтора квадрата.

Итак, определившись с оптимальными значениями сечений проводов, можно приступать процессу их коммутации внутри распределительного короба.

Соединение проводов

С первого взгляда эта работа может показаться достаточно сложной, однако, если хорошо разобраться с принципом работы проводки, все окажется не таким уж трудным. Итак, чем мы располагаем? Есть точка ввода и множество кабелей, которые надо подключить к ней. Вводом называют три разноцветных провода, по которым идут «земля», «фаза» и «ноль». Таким же образом происходит подключение проводов к розеточным группам и коробкам выключателей.

Итак, выполняем соединение кабелей к распределительному коробу по принципу «земля – к земле», «ноль – к нулю», а фаза к фазе». С подключением проводов от розеток, скорее всего, проблем не возникнет, смотрите на цвета, вот и вся наука. В случае с выключателями все несколько по-другому. Идущую прямо к коробке выключателя уходящую фазу присоединяют к фазе ввода, ноль освещения прямо к входному нолю, а фазу, приходящую с выключателя, — к фазе осветительной цепи.

Важнейший нюанс, на который следует обратить особое внимание при монтаже распределительного короба – надежное соединение кабелей друг с другом.

Если мы подразумеваем коммутационную коробку, в которой есть клеммы, — в этом случае обычно проблемы с соединением не возникают. Просто вставляем провода (по инструкции описанной выше) и зажимаем их надежно при помощи винтов. По-другому обстоит дело с коробками, которые не оснащены клеммами. Такие изделия придется дополнительно пропаивать. Проводим данную «процедуру» таким образом. Вначале производим надежную скрутку проводов друг с другом при помощи пассатижей. Затем берем паяльник и спаиваем провода, используя специальный припой и канифоль. Если вы планируете массовую установку большого количества распределительных коробов, для обеспечения надежности соединений лучше воспользоваться электросваркой.

Изоляция

На заключительной стадии работ необходимо произвести надежную изоляцию сваренных или пропаянных вместе проводов. Затем их можно уложить внутрь распределительной коробки, после чего она должна быть закрыта. Выполняя дальнейшие ремонтные работы, постарайтесь не вмуровать короб в стену намертво, рекомендуется оставить к нему удобный доступ, который может понадобиться вам в любой момент.

Видео: Электромонтажные работы в доме

С этим материалом читают также:

Как правильно установить и подключить автомат-предохранитель

Ремонт и замена электропроводки на даче

Монтаж закрытой электропроводки в квартире

There are no comments posted here yet

Оставьте свой комментарий

Posting comment as a guest.

Имя (Обязательно):

Email (Обязательно):

Читайте так же

Распределительная коробка для скрытой проводки: как использовать

Монтируем распаячную коробку своими руками

Распределительные коробки для скрытой проводки являются важным элементом одной из наиболее распространенных схем монтажа электропроводки в квартирах и домах.

Именно правильный монтаж этого элемента в комплексе с правильным выбором электрической схемы и сечения проводов является одним из важнейших элементов в общей системе безопасности вашей электрической сети. Поэтому его правильному монтажу следует уделить пристальное внимание.

Содержание

• Виды распаячных коробок
• Монтаж распаячных коробок
  • Выбор места установки распределительной коробки
  • Монтаж распределительной коробки
• Вывод

Виды распаячных коробок

На данный момент на рынке представлено богатое разнообразие распаячных коробок самых разнообразных конструкций и форм.

В нашей статье рассматривается только коробка для подключения скрытой проводки. Поэтому детально остановимся на изделиях данного типа.

На фото представлены различные виды распределительных коробок

Итак:

• Прежде всего, все распределительные коробки можно разделить по их форме. Для скрытой проводки наиболее часто применяются круглые. Их диаметр и глубина могут в значительной степени колебаться. Так диаметр обычно колеблется в пределах 60 – 100 мм, а вот глубина обычно от 30 до 50 мм. Но при должном желании можно найти распаечные коробки для скрытой проводки и других размеров.
• Также широко применяются квадратные коробки. Обычно их размеры находятся в соразмерных с круглыми изделиями параметрах. То есть, начиная от 60×60 мм и заканчивая изделиями больше 110 мм. Глубина квадратных коробок обычно не превышает 30 – 50 мм.
• Также широко применяются прямоугольные распаячные коробки. Здесь разброс размеров еще больше, но суммарная площадь соразмерна с коробками других форм. Прямоугольные и квадратные коробки для скрытой проводки применяются чуть реже, хотя здесь все зависит от ваших пожеланий и технических условий.
• Кроме того,коробки распаечные для скрытой проводки различаются по материалу изготовления. Согласно п.2.1.27ПУЭ (Правил устройства электроустановок), они должны быть изготовлены из несгораемых и трудносгораемых материалов. При прокладке провода по сгораемым материалам следует применять распаячные коробки из металла. Если же прокладка провода осуществляется по несгораемым материалам, то достаточно применения трудносгораемых коробок из пластика.

Обратите внимание! Почти все коробки распределительные для скрытой проводки, представленные на рыке, имеют степень пылевлагозащищенности на уровне IP54 или IP55. Но можно встретить и модели с IP 20 и ниже. При этом нормы ПУЭ для скрытой проводки в несгораемых конструкциях требуют норму не ниже IP24. Поэтому на этот аспект следует обратить внимание.

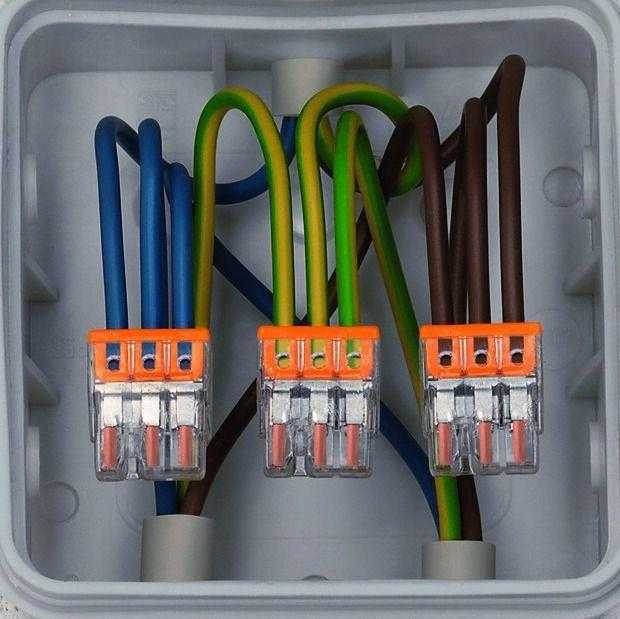

Распределительная коробка с клеммником

• Если раньше все распределительные коробки делались пустотелыми, то сейчас на рынке появились модели с клеммниками внутри. Это позволяет более качественно осуществлять соединение проводов, а также способствует их упорядочиванию внутри коробки. И хотя цена таких изделий несколько выше, но их удобство несомненно.
• Ну и последним и весьма условным разделением распределительных коробок является наличие крепления. Оно позволяет более качественно и надежно закрепить изделия в стене, но при условии их посадки на цементный раствор это достоинство весьма сомнительно.

Монтаж распаячных коробок

Выбор места установки распределительной коробки

Распаячная коробка для скрытой проводки предназначена для компактного размещения мест соединения проводов. Она должна обеспечить соблюдение п.2.1.23 ПУЭ, который требует обеспечить возможность осмотра места контактных соединений.

Поэтому оштукатуривание крышек коробов или другое препятствование доступа к ним является нарушением правил.

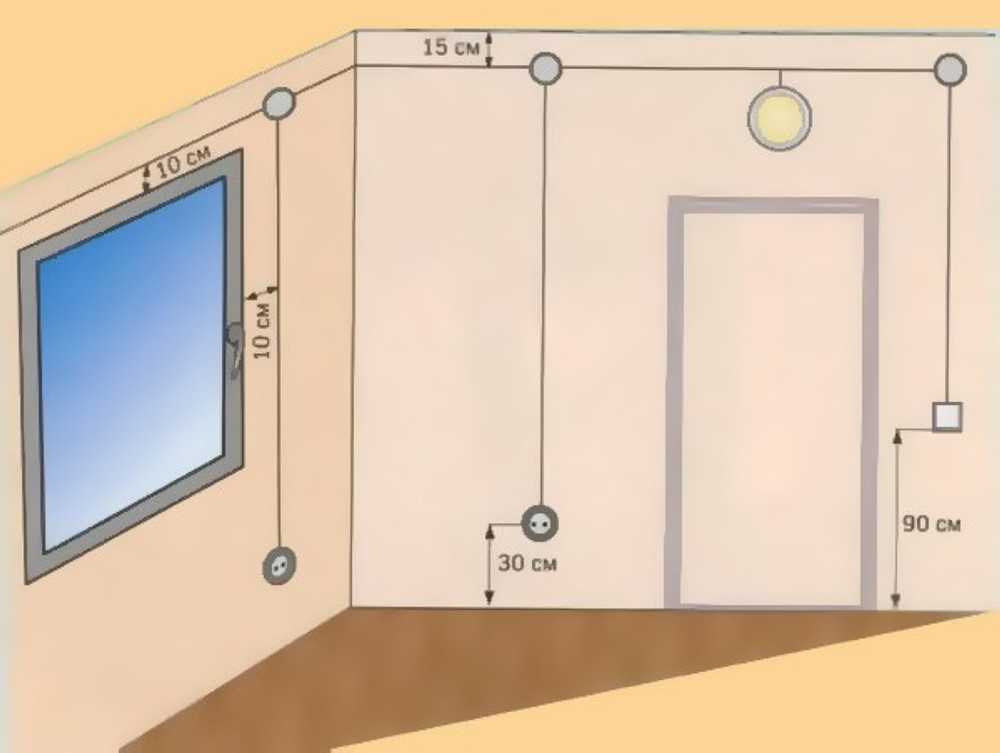

Где монтируют распаячные коробки

Итак:

• Наша инструкция советует располагать распаячные коробки в местах наибольшего скопления проводов ответвлений. Тут все зависит от вашей схемы электрической разводки квартиры или дома.
• Если питание сети освещения и розеточной группы осуществляется от двух разных автоматов, может потребоваться монтаж двух распредкоробок. В то же время при небольшом скоплении проводов весь монтаж можно выполнить в одной коробке. Здесь главное не перепутать провода различных групп.
• С советских времен установочные коробки для скрытой проводки принято располагать над входом в помещение. Это обусловлено тем, что здесь располагается выключатель освещения комнаты, который требует соединения трех проводов. Соединения розеток более простые и вероятность запутаться значительно ниже. Поэтому именно над выключателем обычно оборудовали распределительную коробку. Многие используют это место и сейчас. Но это не является обязательным.

Монтаж распределительной коробки

Коробка ответвительная для скрытой проводки хоть и монтируется достаточно просто, но процесс это достаточно трудоемкий и пыльный. Поэтому обычно монтаж новых коробок делают при ремонте помещения.

• Прежде всего, следует создать выемку в стене размерами несколько больше, чем размеры коробки. При этом глубина выемки должна быть таковой, чтобы в закрытом состоянии крышка изделия находилась вровень со стеной.
• После этого вы можете установить коробку. Сделать это можно своими руками, закрепив с помощью специальных устройств. Если такового нет, то можно применять дюпель-гвозди, алебастр или цементный раствор. После этого в коробку можно завести провода.

Обратите внимание! Провода следует заводить с таким расчетом, чтобы обеспечить запас провода. Это требует п.2.1.22 ПУЭ. Необходимо для повторного соединения проводов.

В соединительной коробке следует обеспечить запас провода

• Следующим этапом является соединение проводов. Делать это следует так, чтобы, согласно п. 2.1.24 ПУЭ, провода не испытывали механических усилий тяжения. Для этого запас провода лучше свернуть кольцом. Многочисленные видео правильного соединения проводов вы найдете и на нашем ресурсе, и в сети интернет.

Обратите внимание! Провода следует соединять методом винтового соединения, опрессовки, сварки или пайки. Метод скрутки недопустим. И сколько бы не выступали «старые» электрики, надежность этого способа соединения непостоянна и со временем может привести к пожару.

• Теперь наша коробка распаячная для скрытой проводки может быть закрыта и введена в эксплуатацию. При этом, благодаря крышке, она обеспечит свободный доступ к контактным соединениям и возможность отключения от сети поврежденного участка.

Вывод

Правильно установленная коробка распределительная для скрытой проводки является залогом не только надежности вашей электрической сети. Она обеспечит свободный доступ и возможность ремонта наиболее уязвимых мест любой сети – контактных соединений.

При этом она скроет инженерные сети от посторонних глаз и в случае повреждений исключит развитие пожара.

Электрические коды для распределительных коробок

» Домашняя электропроводка » Справочник по электропроводке
» Коды жилой проводки
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика

Резюме: Список электрических кодов распределительных коробок с примерами кодов электрических распределительных коробок для домашней электропроводки.

Узнайте, чем делятся другие, на Спросите электрика:
Я ОЧЕНЬ люблю ваш сайт !!! Я всегда ищу хорошую информацию об электромонтажных работах, и это на много миль впереди других, в которых я был … И я быстро купил вам книгу … Спасибо. Марк из Авроры, Колорадо

Определения электрических норм для домашних электрических распределительных коробок

Видео по электромонтажу Как подключить розетку GFCI без заземляющего провода ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, а я помогу вам подключить правильно! Посмотрите мой канал на YouTube: » Спроси у электрика « и подписывайтесь!

NEC 314. 16 Способы прокладки проводки Заполнение соединительной коробки

Объем электрических коробок должен быть достаточным для количества проводников, устройств и кабельных зажимов, содержащихся внутри коробки. Информация о принятии кода: Показанные коды приведены только в качестве примера и могут быть неточными или неточными для вашего приложения или юрисдикции. Для получения полной информации обратитесь в местное управление строительства.

Неметаллические ящики маркируются объемом в кубических дюймах.
Используйте следующую таблицу для расчета минимального размера коробки:
Размер проводника …………………………..14 AWG. …….12 AWG
Каждый отдельный изолированный провод…………………….2 дюйма-3…………2,25 дюйма-3
Все заземляющие провода (комбинированные) …………….2 дюйма-3…………2,25 дюйма-3
Для каждого устройства (выключатель/розетка) …..4 дюйма-3…………4,4 дюйма-3
Все внутренние кабельные зажимы (комбинированные). …2 дюйма-3…….. ..2,25 дюйма-3

Расчет заполнения ящика для образцов:
Четыре кабеля 14/2 с заземлением типа NMB:
8 изолированных проводов……………….16 кубических дюймов
Все провода заземления……… ………….2 кубических дюйма
1 переключатель ………………………….. ..4 кубических дюйма
1 розетка…………………….4 кубических дюйма
Все кабельные зажимы (комбинированные)…2 кубические дюймы
Минимальный объем коробки……….. 28 кубических дюймов

NEC 370-29 Не прятать распределительные коробки в стенах, потолках или недоступных чердаках и подполах.

Примеры бытовых электрических кодов для распределительных коробок

Коды IRC
Коробки: соединительные, отводящие и осветительные
1. Неиспользуемые отверстия в коробках и корпусах трубопроводов должны быть закрыты. 2003 IRC E3806.4
2. Все ящики должны быть доступны. НЭК 314.29
3. Коробки должны быть установлены в каждой точке соединения проводника, выходе, точке переключения, точке соединения или точке протяжки. NEC 314
4. Неметаллические коробки прямоугольной формы (2 1/4 дюйма x 4 дюйма) можно использовать как в стенах, так и в потолках. Зажимы не нужны, если провод крепится в пределах 8 дюймов от коробки. НЭК 314,17

Для получения полной и актуальной информации о кодах всегда обращайтесь в местную строительную службу.

стиль=»очистить: слева»>

Домашняя электропроводка Подключение розетки GFCI без заземляющего провода Помощь в правильном подключении ПРИМЕЧАНИЕ. Список всех моих полезных видео Отображается в конце этого видео Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить! Посетите мой канал на YouTube: » Спроси у электрика « и подписывайтесь!

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, Candyman, Handwomen и электрики Включает в себя: GFCI Outlets . — Проводная и 4-проводная электрическая плита Электропроводка 3-проводная и 4-проводная сушильная линия и розетка Устранение неполадок и ремонт электрической проводки Способы модернизации электропроводки Коды NEC для домашней электропроводки ….и многое другое.

Подробнее об электрических кодах для коробок

Вопросы об электрических кодах для распределительных коробок Вопросы о кодах электропроводки в жилых помещениях для коробок Вопрос от Яна, домовладельца в Атаскадеро, Калифорния. Могу ли я установить распределительные коробки в подполье? Я работаю в очень маленьком доме 1890-х годов с одной стеной. Дом нужно переделывать. Подвал и чердак доступны. Я планирую проложить цепи питания к розеткам и переключателям внутри металлических коробок Wiremold V 700 для поверхностного монтажа и т. д. Я планирую проложить цепи питания в сухом подполье с системой балок 2×8 16 OC. Могу ли я использовать проводку NM #12 для фидеров и делать соединения с проволочной гайкой внутри металлических распределительных коробок 4×4 внутри подполья? Я буду устанавливать соответствующие кабельные разъемы в эти распределительные коробки и из них. Этот вопрос по электропроводке поступил от Яна, домовладельца в Атаскадеро, Калифорния. Ответ Дэйва: Январь, электрические правила требуют, чтобы распределительные коробки были доступны, поэтому ваш план должен подойти. Обязательно получите разрешение и проверьте свою работу.

Советы по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. style=»clear: left»> Снимите изоляцию проводов, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасной зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании. стиль=»очистить: слева»>

СВЯЗАННЫЕ Подробнее об электрических коробках Что делать с заземляющим проводом Куда прикрепить заземляющий провод? Заземление настенных розеток и выключателей света: что делать, когда не к чему прикрепить заземляющий провод, заземление настенных розеток и выключателей света, заземляющие провода и незаземленные светильники и коробки, соединение заземляющего провода. Удары молнии могут повредить электропроводку У нас во дворе перед домом в дерево ударила молния. Сработал автоматический выключатель в распределительной коробке. Он не сбрасывался… Сращивание электропроводки 220 В Как сращивать электропроводку 220 В: Соображения при сращивании кабельной проводки 220 В, чтобы сделать сращивание безопасным, доступным и обеспечить целостность цепи. Соединения проводки для электрического водонагревателя Что такое соединения проводки для водонагревателя? Электрические соединения для электрического водонагревателя на 50 галлонов 240 вольт. Определение причины цепи затемнения света Из-за чего у меня тусклый свет? Как определить и устранить причину тусклого света, Тусклый свет может быть признаком проблемы с электричеством, Как проверить проводку электрической цепи. Электротехнические правила и светильники для плавательных бассейнов GFCI Защита от замыканий на землю для светильников для плавательных бассейнов: NEC Статья 680-20, Как описано в этом вопросе по электротехнике, любой, кто входит в бассейн с включенным светом, подвергается опасности потенциального поражения электрическим током. ! Электрические нормы для гаражных розеток и розеток GFI Как спланировать и установить электропроводку для гаражных розеток и цепей освещения: электрические нормы и правила защиты GFCI для розеток 15 А и 20 А, 125 В в гаражах. Электрический код для кабеля BX Роберт из Нью-Йорка спрашивает; Где в кодовой книге NEC указано, где и как можно выставлять BX и какие есть ограничения. электрические коробки — 1691

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании. Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании. Снимите изоляцию провода, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.

Изучение электропроводки Обучающие видеоролики по электромонтажу

» Как ПРАВИЛЬНО подключить!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал!

Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. Вы вселили в меня уверенность в том, что я могу заниматься своими собственными проектами, чего у меня никогда раньше не было. СПАСИБО! Пол, из Фоксборо, Массачусетс Жаль, что я не нашел этот сайт раньше, это, безусловно, лучший ресурс, связанный с электричеством, который я нашел в Интернете. Джордж из Скрэнтона, Пенсильвания Люблю этот сайт для офисного работника, который ничего не смыслит в электропроводке. Билл, из Нью-Йорка, Нью-Йорк Этот сайт намного лучше, чем 3 книги, которые я только что купил, я бы хотел, чтобы я пришел сюда первым. Коллин, из Гранд-Рапидс, Мичиган Спасибо за ответ на мой вопрос. Я смог добиться этого. Этот сайт идеален. Я рад, что нашел его. Пожалуйста, продолжайте в том же духе. Майк, из Чикаго, Иллинойс Подробнее Комментарии Оставить комментарий

Помощь с домашней электропроводкой Поиск и устранение неисправностей электропроводки Использование электрических тестеров и измерителей Домашняя электрическая безопасность Безопасность строительства дома Электрические расчеты и формулы Домашние электрические коды для домашней проводки Вопросы по электропроводке

Электромонтажные детали и инструменты Электрические коробки Электропровод Электрические инструменты Тестеры и измерители

Домашние электрические справочники Каталог электрических статей Справочник электрических схем Справочник электропроводки своими руками Статьи по электрике своими руками Каталог категорий электрических статей Последние электрические вопросы и ответы Список статей по ремонту электрооборудования

Ресурсы по электропроводке Лицензионные коды и строительство дома Обучение и сертификация электриков Ресурсы по электрической проводке Поставщики электроэнергии Информационный бюллетень «Советы по электрике» Бесплатная помощь по электрике Галерея домашней электропроводки Домашняя электрическая проводка видео Видео об электроэнергетике

Распределительные коробки и принадлежности для поверхностного монтажа.

Монтажные материалы (Электромонтажные аксессуары)

Распределительные коробки дополняются рядом дополнительного оборудования, что делает установку быстрой и легкой. Коробки, подходящие для влажных помещений, изготовлены по двухкомпонентной технологии и имеют мембранные кабельные вводы. Выбивные мембраны работают как прокладки.

ВВЕДИТЕ ДАННЫЕ О ПРОДУКТЕ

Ассортимент продукции

АР9

Доступен в белом, сером, черном, зеленом и красном цветах. Цвет коробки можно выбрать в соответствии с цветовой схемой окружения или использовать для цветовой маркировки
различных групп проводки. IP65

АР10

Доступен в белом и сером цветах. Когда требуется дополнительное место для установки. Цвет коробки можно выбрать в соответствии с цветовой гаммой окружения или
можно использовать для цветовой маркировки
различных групп проводки. IP65.

АП75

Компактный бокс с множеством функций. Выдвижные кронштейны
облегчают крепление к стене. Есть пример места для печатной платы. IP65.

AP7.1

Завинчивается с компенсатором натяжения. Подходит для электроустановок таких устройств, как печи и плиты. IP44.

AS9.10

Компенсатор натяжения AS9.10 для распределительных коробок поверхностного монтажа AP9 и AP10. Для снятия натяжения кабеля не требуются винты или инструменты. Кабель фиксируется кабельной стяжкой, что упрощает установку и экономит время.

АР7

Завинчивающийся, подходит для специальной установки в таких помещениях, как автостоянки. IP44.

Новые продукты

Обновленная распределительная коробка AP10

Прочная и долговечная конструкция для всех установок с более высокой степенью защиты IP

Читать далее

Характеристики AP9 и AP10

Включает 14 мембранных кабельных вводов, по 3 с каждой стороны и 2 снизу.

Высококачественный материал, не содержащий галогенов

Класс защиты IP65

Температура монтажа -25…+60 °C

Большое пространство для проводов и разъемов

Превосходные самоуплотняющиеся мембранные кабельные вводы

Quick Snap-on крепление крышки

Удобство использования AP9 и AP10

Особенности AP9

Характеристики AP10

(Нажмите, чтобы увеличить изображение)

(Нажмите, чтобы увеличить изображение)

(Нажмите, чтобы увеличить изображение)

(Нажмите, чтобы увеличить изображение)

Цветные коробки AP9 и система кабельных каналов ProDuct

Распределительные коробки AP9 разного цвета и розетки ProDuct можно использовать для улучшения обзора при различных установках, например, в больницах. Для системы ProDuct доступны цветные накладки на розетки, которые можно использовать для руководства по использованию розеток.

• Розетки синего цвета для вспомогательного распределения электроэнергии
• Оранжевые розетки для резервного распределения ИБП
• Красные розетки для ИТ-оборудования
• Розетки зеленого цвета для использования с изолирующим трансформатором для медицинской безопасности

Установка

Откройте входы отверткой или кабелем.

Потяните кабель назад, чтобы закрыть вход. Класс защиты коробки IP65.

Протяните кабель в коробку.

Большое пространство для проводов и разъемов.

Быстрое крепление крышки на защелках. Винты не нужны. Крышки имеют возможность пломбирования.
