Регулируемые полы своими руками — пошаговая инструкция!

Вы планируете самостоятельно сделать ремонт в своем доме, квартире, коттедже, складе или офисном помещении? Тогда вам пригодятся наши советы, рекомендации и пошаговые инструкции по сборке регулируемого пола.

Содержание

1. Плюсы регулируемых полов
2. Минусы и недостатки «регулируемого пола»
3. Технология монтажа регулируемых полов DNT
4. Особенности регулируемых полов
5. Использование регулируемых полов
6. Виды регулируемых полов
7. Технология монтажа регулируемого пола на лагах
8. Видео – Регулируемые лаги на самодельных стойках
9. Инструменты
10. Подготовительный этап работ
11. Видео – Регулируемые лаги подготовительный процесс
12. Этап установки
13. Выравнивание
14. Завершающий этап работ
15. Алгоритм создания пола на плитах
16. Материалы и инструменты
17. Видео – Какая фанера лучше
18. Подготовительный этап работ
19. Установка листов
20. Регулировка
21. Завершающий этап
22. Секреты успешной установки регулируемого пола
23. Видео – Регулируемые полы

Плюсы регулируемых полов

Существует несколько разновидностей «регулируемого пола» в зависимости от предназначения помещения, качества основания и проектной высоты пола. Для решения задач подъёма уровня пола на необходимую высоту и размещения под ним различных коммуникаций используется конструкция пола на регулируемых лагах DNT, которая обеспечивает не только требуемую ровность пола для укладки любых видов покрытий, в том числе деревянных напольных покрытий требующих минимальных перепадов основания, таких как паркет, паркетная доска или ламинат (не более 2 мм на 2 погонных метра), но и позволяет изготовить каркас пола, если в качестве межэтажного перекрытия используются деревянные балки.

Регулируемые полы DNT

Указанная конструкция поднимает пол на высоту от 5 до 20 см и более в зависимости от высоты полимерных болтов и сечения лаг, а так же позволяет закрепляться как к бетонному так деревянному или любому другому основанию.

Для решения задач выравнивания основания пола без потери высоты применяется конструкция регулируемого пола по регулируемым плитам DNT. Ее применение позволяет подготовить основание под паркет, ламинат или паркетную доску с уровнем перепада не более 2 мм на 2 погонных метра. При этом, пол поднимется на высоту от 2 до 5 см, что не превышает толщину обычной стяжки.

Все эти конструкции регулируемых полов DNT позволяют в кратчайший срок ( отсутствуют мокрые и пыльные процессы связанные с бетоном) смонтировать ровный и надежный пол, обладающий повышенной звуко и тепло изоляцией помещения, затраты на который не дороже традиционных видов выравнивания (бетонная стяжка, полу сухая стяжка или полы «Кнауфф»), а при высоте подъёма пола более 5 см., позволяет значительно сэкономить на подготовке основания под отделочное покрытие.

Недостатки регулируемого пола могут проявится в случае несоблюдения требований к правильному монтажу пола, что так же относится и к другим способам выравнивания основания пола.

При правильном монтаже и соблюдении всех требований по качеству материла «регулируемый пол DNT» является надежным и долговечным основанием под любое отделочное покрытие по которому можно не только ходить, но и ездить на автомобиле.

В случае, если не соблюдать технологию сборки регулируемого пола DNT, доверив ее «горе специалистам» или применить обычный пластиковый дюбель гвоздь для крепления полимерных регулируемых болтов к бетонному основанию, регулируемый пол будет выглядеть вот так:



Технология монтажа регулируемых полов DNT





Особенности регулируемых полов

Плюсы регулируемых полов

1. Вы можете самостоятельно установить регулируемый пол без помощи профессионалов. Для этого достаточно приобрести необходимые материалы и запастись простыми инструментами.
2. Установка пола занимает совсем немного времени: 1-2 дня. Для сравнения – бетонная стяжка пола должна просушиваться несколько недель.
3. Регулируемый пол позволяет спрятать коммуникации в технологическое пространство, а значит, вы сможете сэкономить место и убрать все визуальные изъяны под основание пола.
4. С помощью регулируемого пола можно существенно повысить звукоизоляцию помещения, поэтому такой вид полов часто используется в концертных залах, студиях и жилых домах.
5. Регулируемый пол обладает достаточно небольшим весом. Поэтому вы можете установить его в помещениях со слабыми перекрытиями – в частных домах или на лоджиях.
6. При монтаже регулируемого пола практически не проводятся грязные работы. Соответственно, данный вариант покрытия идеально подойдет для помещений, в которых важно соблюдать чистоту.
7. Регулируемый пол выдерживает нагрузку до 2,5 тонн на квадратный метр. Это значит, что данное покрытие можно использовать практически для любого типа помещений (для жилых домов, офисов, магазинов, складов).



Преимущества и недостатки технологии монтажа регулируемых полов

Использование регулируемых полов

Регулируемые полы подходят для помещений любого типа

Несмотря на все преимущества регулируемых полов, многие собственники все же задумываются о целесообразности установки этого вида покрытий. Итак, в каких случаях лучше всего использовать именно регулируемый пол?

1. Если поверхность пола трудно или практически невозможно выровнять (есть сильные перепады или неровности).
2. Если для выравнивания пола по техническим характеристикам невозможно использовать тяжелые материалы.
3. Если необходимо сделать пол с разными уровнями высоты.
4. Если существует необходимость сокрытия коммуникаций под полом.
5. Если вы хотите создать дополнительную изоляцию от шума или холода.

Технические характеристики

Виды регулируемых полов

Виды регулируемых полов

Прежде чем мы перейдем к подробному описанию процесса монтажа регулируемого пола, давайте разберемся в его ключевых особенностях. На сегодняшний день на рынке представлены две разновидности регулируемых полов – это полы на лагах и регулируемые полы на плитах. Основное различие между этими типами полов – это минимальная высота подъема.

При устройстве пола на лагах подъем составляет 5-20 сантиметров и более. Для регулируемого пола на плитах минимальная высота подъема может быть от 3 сантиметров.

Процесс монтажа регулируемых полов на лагах или на плитах практически идентичен, но мы все равно подробно опишем установку каждого вида, чтобы вы смогли самостоятельно произвести ее в домашних условиях.

Технология монтажа регулируемого пола на лагах

Схема монтажа регулируемого полаСхема устройства пола

Лаги – это строганный брус. Его размеры, как правило, не превышают 50х50 сантиметров. Итак, перед тем, как мы приступим к монтажу пола на лагах, определимся с материалами и инструментами, которые нам потребуются.

Регулируемый пол с утеплителем

Видео – Регулируемые лаги на самодельных стойках

Инструменты

Для самостоятельной установки пола вам потребуются: лаги, износостойкие болты, дрель, лазерный или водный уровень, молоток, дюбель-гвозди.

Комплектующие для сборки регулируемого полаПластиковые болты-стойки для устройства регулируемого полаПодобные сверла вам понадобятся для сверления отверстий в лагах

А сейчас мы рассмотрим поэтапные действия, которые помогут вам быстро и качественно установить регулируемый пол на лагах.

Комплектация расходных материалов на 4 квадратных метра пола

Подготовительный этап работ

1. Очищаем поверхность пола. При необходимости укладываем коммуникации, которые в дальнейшем будут скрыты под регулируемым полом.
2. Вручную ввинчиваем полимерные болты в деревянные лаги. Если на лагах есть резьбовые отверстия, вкручиваем болты в них. Если отверстий нет, самостоятельно проделываем их. На лагу длинной 2 метра необходимо сделать около 5 отверстий. Просверлить отверстия можно при помощи сверла с расширенным наконечником. Отверстия должны быть чуть меньше диаметра болта. Это необходимо для жесткости регулировки.
3. После ручного вкручивания затягиваем болты при помощи дрели со специальной насадкой. Схема монтажа пола на лагах

Видео – Регулируемые лаги подготовительный процесс

Этап установки

1. Ровно выкладываем деревянные лаги на основание пола. Расстояние между лагами зависит от выбора покрытия пола. Если вы планируете застилать пол линолеумом или выкладывать плитку, расстояние между лагами должно быть небольшим. Специалисты рекомендуют делать шаг между лагами не более 30 сантиметров. Желательно оставить расстояние от лага до стены не менее 1 сантиметра. Это позволит создать необходимую вентиляцию.
2. После выкладки лаг мы переходим к жесткому креплению болтов к основанию. Для этого берем жесткое сверло и через болт просверливаем отверстие в бетоне. Глубина отверстия должна быть около 40 миллиметров. Далее мы вставляем в подготовленное отверстие дюбель-гвоздь.
3. Забиваем дюбель-гвоздь молотком, закрепляя полимерный болт к основанию пола. Постарайтесь максимально крепко забить гвозди, чтобы вся конструкция пола в дальнейшем не была подвижной. Также хорошее крепление позволит избежать скрипов и шумов при эксплуатации пола.

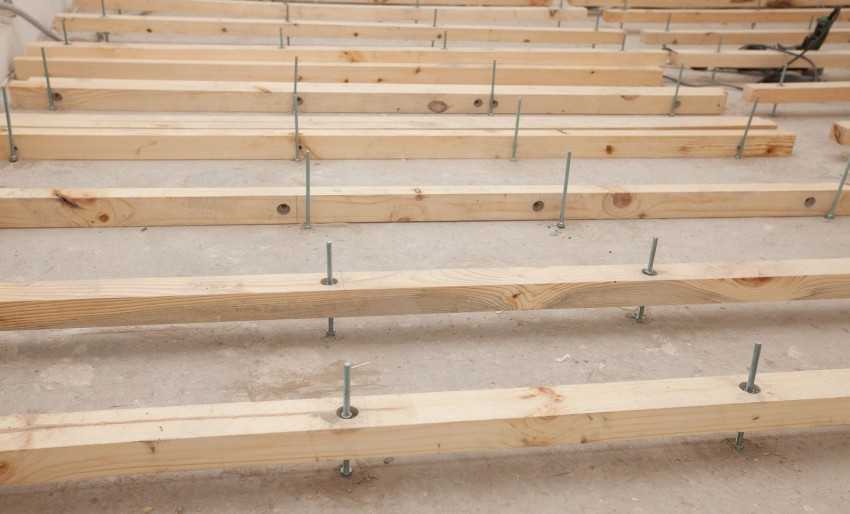

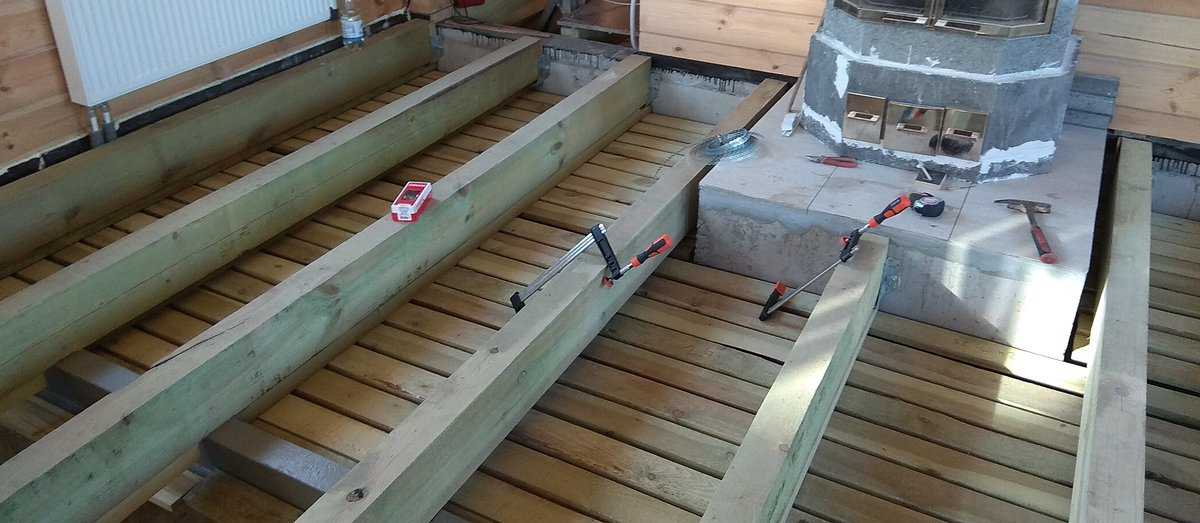

Процесс установки лагПроцесс установки лагВысота пола регулируется, Выступающие головки болтов убираются

Выравнивание

После того как деревянные лаги установлены по всему периметру помещения и плотно закреплены болтами, переходим к выравниванию. Для этого нам потребуется водный (или лазерный) уровень и специальный инструмент (ключ) для регулировки высоты.

1. Внимательно замеряем данные уровня. Перепад высоты может быть не больше 1-2 миллиметров.
2. С помощью специального ключа приподнимаем или опускаем болты, ориентируясь на уровень. Стараемся добиться идеального выравнивания, поскольку от этого зависит качество монтажа финального покрытия пола.

Завершающий этап работ

Крепление фанеры на лагиПроцесс укладки фанеры на регулируемые лаги

1. После выравнивания лагов основательно закрепляем гвозди к полу, используя молоток.
2. Срезаем ненужные остатки болтов-стоек при помощи ножа или любого другого режущего приспособления.
3. При необходимости укладываем между лагами материалы для звукоизоляции или теплоизоляции помещения.
4. На верхнее основание лагов помещаем настил. Выбор материалы для настила зависит от того, какое покрытие вы планируете использовать. Чаще всего в качестве настила используют фанеру. Она подходит для дальнейшего монтажа ламинита или линолеума. Также в качестве настила используется ГВЛ или ЦСП. Так выглядит регулируемый пол снизуТехнологическое вентиляционное отверстиеГотовый к настилу финишного материала регулируемый пол
5. После монтажа настила укладываем на регулируемый пол плитку, линолеум, ламинит, паркет или любое другое покрытие.

Ошибки при монтаже регулируемого пола

Алгоритм создания пола на плитах

Второй вид обустройства пола выполняется на плитах. Его выбирают в том случае, если высота подъема пола не должна превышать 3 сантиметров. В такое пространство между основанием пола и покрытием сложно спрятать коммуникации, но здесь вполне можно разместить кабели от телефона или интернета.

Процесс монтажа такого вида пола отчасти напоминает монтаж регулируемого пола на лагах.

Алгоритм создания пола на плитах

Материалы и инструменты

Перед монтажом регулируемого пола на плитах вам необходимо подготовить следующие инструменты и материалы: листы фанеры или другого материала, втулки, болты-стойки, дрель, саморезы, молоток, водяной или лазерный уровень.

Вид фанеры	Описание
Фанера ФК	влагостойкий вид, для склеивания листов шпона применяется карбамидная смола. Такая фанера предназначена для использования внутри помещений
Фанера ФКМ	имеет повышенную водостойкость, изготавливается на основе меламиновых смол. Этот вид фанеры уникален, так как для его изготовления используются экологические чистые меламиновые смолы. За счет своих экологических характеристик фанера используется в мебельном производстве и для внутренних отделочных работ
Фанера ФСФ	листы шпона склеивают между собой за счет фенольной смолы. Данный тип фанеры также обладает повышенной водостойкостью. Он не рекомендуется для внутренней отделки помещений, так фенольные смолы вредны для здоровья. Обычно используется для выполнения наружных отделочных работ
Ламинированная фанера	содержит в своей основе фанеру ФСФ, которая покрывается с обеих сторон специальной пленкой. Фанера ламинированная применяется для изготовления опалубки. Данный вид может быть использован многократно
Бакелизированная фанера	для склеивания листов шпона используется бакелитовая смола. Данный вид фанеры применяется в агрессивном климате, морской воде, агрессивных средах, иногда для выполнения монолитных работ
Морская фанера	аналог бакелизированной, но менее прочная. Изготавливается из зарубежных пород древесины
Фанера Гибкая	зарубежный вариант. Отличительной особенностью является возможность хорошо изгибаться в поперечном и продольном направлениях

Видео – Какая фанера лучше

Подготовительный этап работ

1. Так же как и при монтаже регулируемого пола на лагах, монтаж пола на плитах требует определенной подготовки рабочей поверхности пола. Обязательно уберите лишний мусор и правильно распределите коммуникации, которые вы планируете спрятать под полом. Помните, что максимальная высота подъема составит около 3 сантиметров.
2. Аккуратно разложите листы по периметру комнаты. Расстояние между листами должно составлять 2-3 сантиметра с каждой стороны листа.
3. Отметьте точки для высверливания отверстий. При размерах листа 1,5 на 1,5 метра будет достаточно 9 отверстий. Одно отверстие должно располагаться в середине (по центру листа), четыре отверстия могут быть по углам листа и еще четыре должны быть расположены в центральной части каждой стороны листа. Такое расположение отверстий обеспечит надежное крепление листа.

Инструкция по монтажу регулируемого пола на плитах

Установка листов

Крепление фанеры

1. После того, как мы наметили отверстия, приступаем к сверлению. Берем дрель со специальной насадкой с расширенным наконечником.
2. В просверленные отверстия мы вставляем болты-стойки. На нижнюю сторону болтов закрепляем втулки с помощью небольших саморезов.
3. Когда в каждое отверстие на листе вставлены и закреплены болты, мы переворачиваем лист и ставим его на основание пола.
4. Через болты-стойки мы просверливаем отверстия в бетонном основании и вставляем в эти отверстия дюбель-гвозди.
5. Забиваем гвозди ровно наполовину. Процесс монтажа

Регулировка

1. После подготовки и установки листов переходим к их выравниванию и регулировке.
   Для регулировки мы используем специальный ключ, а также водяной или лазерный уровень.
2. После тщательной регулировки высоты листов мы аккуратно срезаем лишние сантиметры болтов-стоек.
3. При помощи молотка забиваем дюбель-гвозди до самого основания пола. Инструкция по монтажу регулируемого пола на плитахРегулируемые полы своими рукамиПервый и второй слои фанерного настилаПервый и второй слои фанерного настила

Завершающий этап

1. При необходимости размещаем поверх листов теплоизоляцию или шумоизоляцию пола.
2. После монтажа листов также выкладываем ламинит, плитку, паркет, линолеум или любое другое выбранное покрытие пола.

Секреты успешной установки регулируемого пола

Регулируемая фанера и лаги

После завершения монтажных работ обязательно тщательно очистите поверхность пола перед установкой настила. Лишний мусор, опилки, кусочки пластика могут создать скрип и шум после укладки верхнего слоя пола.

Тщательно забивайте и закручивайте все крепления пола. От этого зависит надежность всей конструкции.

Если вы делаете высокий пол, желательно поместить между лагами звукоизоляционный материал. Это позволит избежать ненужных шумов при эксплуатации пола.
Не экономьте на качестве материалов. Выгоднее сразу выбрать более дорогие материалы для монтажа пола, вместо того, чтобы уже через короткое время полностью переделывать всю работу.

Если после установки пол вам необходимо перенести коммуникации, достаточно просто снять несколько полос регулируемого пола в нужном месте. После выполнения необходимых работ вы сможете легко поставить пол на прежнее место.

Мы надеемся, что наши советы, а также пошаговые инструкции помогут вам самостоятельно, быстро и без каких-либо затруднений установить регулируемый пол в вашем доме, коттедже или офисе.

Видео – Регулируемые полы

Монтаж полов на регулируемых лагах



Вступление

Технология описанная в этой статье, несколько отличается от специальной технологии рассказанной в статье: Как сделать пол по регулируемым лагам.

 В устройство регулируемых полов, входят лаги и приспособления для регулировки уровня этого пола. Технологически монтаж полов на регулируемых лагах можно разбить на четыре этапа.

1. Подготовка лаг для расстановки;
2. Установка и крепление лаг с болтами стойками;
3. Выравнивание лаг по единому горизонтальному уровню;
4. Крепление двух слоев фанеры к лагам.

Подготовка лаг для расстановки

Соберите лаги в одном месте и вверните в готовые отверстия в лагах пластиковые болты — стойки, которые идут в комплекте с лагами. Отверстия в лагах должны быть с резьбой.

Установка и крепление лаг с болтами стойками

Подготовленные лаги расставьте по комнате. Сначала поставьте лаги по периметру комнаты, отступив от стены 100 мм. Затем перпендикулярно предполагаемому направлению укладки чистового пола расставите по комнате лаги на «ножках». Расстояние между лагами не менее 300 мм, но не более 600 мм. Если комната большая и лаги нужно стыковать по торцу, то расстояние между стыковочными лагами сделайте 100 мм.

Схема из статьи сайта, читать ТУТ.

Выравнивание лаг по единому горизонтальному уровню

• После расстановки, лаги нужно закрепить к базовому полу. Для этого в болтах-стойках сделаны специальные отверстия. С помощью дрели и длинного сверла сверлите отверстия через болт в черновом полу. В просверленное отверстие вставляете крепеж: дюбель-гвоздь или дюбель с шурупом. Прикрутите крепеж, но не до конца — регулировочные втулки (болты) должны вращаться для регулирования высоты.
• После закрепления (не до конца) болтов стоек нужно выровнять все лаги в едином горизонтальном уровне. Допустимо отклонение не долее 1 мм на 1000 погонных мм пола.
• Если нужно, установите листы звукоизолятора на специальные подвесы.

Крепление двух слоев фанеры к лагам

Фанера для настила должна быть более 20 мм толщиной для одного слоя, но лучше по 12 мм в два слоя. Укладывается фанера со стыками по лагам, крепится саморезами к лагам с шагом в 150-200 мм. Второй слой фанеры укладывается в разбежку с первым, чтобы не совпадали стыковочные швы. Для укладки плитки второй слой фанеры замените слоем ГВЛ (гипсоволокнистого листа) 12 мм толщиной.

Монтаж полов на регулируемых лагах начните с расчета материала

Предполагаем, что у нас есть возможность купить лаги по 2 метра длинной.

Расчет нужного количества лаг

Если планируется сделать пол на регулируемые лаги для паркетной доски, без фанеры, лаги нужно расставлять параллельно окну, то есть поперек настилки паркетной доски. Для других отделочных материалов, направление расстановки лаг значения не имеют. Хотя для погонажных материалов и использования фанеры советую придерживаться этого же правила.

Измерьте комнату. Возьмите листок бумаги и нарисуйте схему комнаты. Определите, как будут укладываться отделочный слой пола (доски, ламинат по свету). На схеме «расставьте» лаги сначала по периметру с отступом от стен в 100 мм. Потом по комнате с шагом в 300 мм. Если не получается точно 300 мм шаг, то перетасуйте лаги (пока на схеме) уменьши или увеличив расстояние между ними.

Важно понимать, что если лаги придется резать, то свисающие концы должны быть не более 100 мм. Стыковка лаг по торцу делается с расстоянием в 100 мм.

Нарисовав на плане комнаты схему расстановки, лаг, посчитайте их штучное количество.

Расчет количества болтов-стоек и дюбелей для крепления

Чтобы рассчитать нужное количество болтов-стоек, сложите общий метраж лаг, разделите на 2, получите количество двухметровых лаг. Количество лаг умножьте на 5 получите нужное количество болтов-стоек и количество дюбелей для крепления. К полученному результату добавьте запас в 10 % и можно ехать их покупать.

Расчет фанеры для настила

Размер стандартной фанеры 1,5×1,5 метра, что соответствует площади 2.25 метра. Площадь комнаты делится на 2.25 метра – получаем количество листов фанеры.

Но фанеру нужно подрезать. Чтобы швы приходились на середину лаги. Поэтому фанеру нужно брать с запасом. При шаге между лагами в 300, 400, 500 мм запас фанеры должен быть 5%. При шаге в 600 мм запас 10%. И последнее, не забудьте умножить результат на 2 при укладке фанеры в два слоя.

Расчет количества саморезов для крепления фанеры

Здесь все просто. Общий погонаж лаг делите на 0,15 (шаг между саморезами) и получаете количество саморезов в штуках. Для настила в два слоя умножаете полученный результат на два.

Монтаж полов на регулируемых лагах — схема монтажа

1. Вкрутите болты-стойки в отверстия лаг с резьбой;

2. Лаги установите на основание, с шагом в 300мм;

3. Через болт-стойку засверлите отверстие в основании;

4. В болт – стойку вставьте дюбель-гвоздь;

5. Забейте дюбель — гвоздь добойником ударив по шляпке дюбеля;

6. Используя шестигранный ключ, выставите по уровню положение лаг;

7. Забейте дюбель-гвозди до конца;

8. Стамеской и молотком удалите выступающие части стоек;

9. Настелите первый слой фанеры, крепя его саморезами к лагам, с шагом 300 мм;

10. Если нужно, закрепите второй слой настила к первому саморезами с шагом не более 150 мм; Для паркета и ламината настил делайте из фанеры, листов МДФ или ДСП, а под половую плитку, мрамор и гранит применяйте листы ГВЛ.

На этом монтаж полов на регулируемых лагах закончен. Можно переходить к отделочным работа и причем сразу.

©Opolax.ru

Статьи раздела Стяжки пола

• Армирование стяжки пола: выбор материала для армирования
• Бетонная стяжка, назначение и применение
• Бетонные полы с упрочненным верхним слоем — технологии жидкого и сухого упрочнения
• Бетонный пол в гараже своими руками
• Виды стяжки пола для квартиры и дома
• Демпферное соединение для стяжки
• Замешивание и укладка керамзитобетонной стяжки
• Замешивание раствора для стяжки
• Как выравнивают поверхности стен и пола



Похожие статьи

Как сделать пол по регулируемым лагам

Анкерный крепеж для лаг регулируемого пола

Устройство регулируемых полов

Монтаж террасной доски: как самостоятельно ул. ..

Интерактивный пол

Keywords:

лаг фанера слой количество комната шаг регулировать болт крепление отверстие

Регулируемая напольная коробка с 4 элементами для установки в серый бетонный пол Simon K45

Переменные de unidades de obras —> -false-false

Серии: Саймон К45

Версия: 4 элемента

Количество модулей: 4 модуля

Заканчивать: Серый

Доступно в: Версии на 2, 3, 4, 6, 8 и 12 элементов

Расширяемый: Нет

Наличие КОМПЛЕКТА: Нет

Количество положений открывания крышки: 2

Возможность включения быстроразъемных разъемов вдоль боковой части корпуса: Нет

Защита от попадания пыли и мелких предметов: Да, благодаря включению защитной пены в выводе провода

Совместимость: С механизмами Simon K45 (адаптер не требуется)

Содержимое упаковки: Напольная коробка, металлическая перегородка, кабель заземления, винты и инструкция по установке

Примечания: Для завершения установки изделия его необходимо объединить с пластиковым лотком (Арт. № 52052102-035) после настройки. В качестве альтернативы его можно комбинировать с накладкой для скрытого монтажа (Арт. № 52053102-035) в тех случаях, когда такое же напольное покрытие не установлено.

Габаритные размеры: 171 х 187 мм

Глубина: 76 мм

Максимальная загрузка: 1400 кг

Глубина диапазона регулировки: Между 76 и 100 мм

Свободное место во внутреннем ящике с минимальной регулировкой: 13 мм

Свободное место во внутреннем ящике с максимальной регулировкой: 38 мм

Диапазон действия когтя: От 14 до 54 мм

Высота рамы от уровня земли: 3,2 мм

Размеры откидной крышки: 145 х 161 х 15 мм

Индивидуальные размеры крышки для скрытого монтажа: 107 х 154 х 8 мм

Термостойкость: +125 °C (в соответствии со стандартом IEC 60695-10-2)

Тушение: +850 °C / 30 секунд (GWFI в соответствии со стандартом IEC 60695-2-11)

Изоляционное сопротивление: >5 МОм при 500 В

Диэлектрическая прочность: Без отверстий и контуров, с 2000 В при 50 Гц в течение 1 минуты

Количество боковых входов: 8

Количество предварительно пробитых отверстий Ø20 мм: 4

Количество предварительно пробитых отверстий Ø26 мм: 4

Количество отверстий зажима-держателя: 4

Электромагнитная устойчивость проводки VDM: Обеспечивается установкой металлической перегородки, поставляемой в комплекте с коробкой, в предусмотренные для этого корпуса.

IP-рейтинг: 4Х

ИК Классификация: 8

РАЛ: 7011

Материал изготовления: Металлические компоненты с изоляцией из самозатухающего термопласта, не содержащего галогенов, что гарантирует отсутствие распространения пламени в случае пожара и низкую токсичность в случае дымовыделения.

Тип продукта: Стандарт

Доступный рынок: СЕ

Нормативные документы: 2006/95/Директива ЕС + UNE-EN 60,670

Тип установки: Специально разработан для установки в бетонные полы, хотя также подходит для установки в фальшполы

Тип крепления: Использование крепежных лапок напольной коробки в лотке для бетонного пола (поставляется с напольной коробкой)

Направление установки: Горизонтальный

Можно установить в трей: Пластик

Снятие крышки: Только с инструментом

Снятие рамы: Только с инструментом

Удаление компонентов: Только с инструментом

Размер углубления: 170 х 155 мм

Размер лотка для скрытого монтажа: 220 х 172,2 мм

Диапазон температур при установке: от -5 до +60ºС

Максимум. темп. во время строительных работ: +90º С

Обслуживание: Протрите мягкой сухой тканью. Не используйте абразивные ткани или чистящие средства, содержащие хлор.

Доступно в коробке дисплея: Да

Количество в упаковке: 1

Единица измерения коробки: мм

Высота: 84.000

Широкий: 181.000

Глубина: 212. 000

Объем коробки: 3325000.000

Единица измерения объема ящика: MMQ

Вес нетто коробки: 1.100

Общий вес ящика: 1.100

Удельный вес коробки: КГМ

Код EAN: 8421053125403

Доступно в нескольких коробках: Нет

В наличии на поддоне: Нет

Вид сбоку регулируемой напольной коробки с 4 элементами для установки в серый бетонный пол Simon K45

Регулируемая напольная коробка с 8 элементами для установки в графитобетонный пол Simon K45

Серии: Саймон К45

Версия: 8 элементов

Количество модулей: 8 модулей

Заканчивать: графит

Доступно в: Версии на 2, 3, 4, 6, 8 и 12 элементов

Расширяемый: Нет

Наличие КОМПЛЕКТА: Нет

Количество положений открывания крышки: 2

Возможность включения быстроразъемных разъемов вдоль боковой части корпуса: Нет

Защита от попадания пыли и мелких предметов: Да, благодаря включению защитной пены в выводе провода

Совместимость: С механизмами Simon K45 (адаптер не требуется)

Содержимое упаковки: Напольная коробка, металлическая перегородка, кабель заземления, винты и инструкция по установке

Примечания: Для завершения установки изделия его необходимо объединить с пластиковым лотком (Арт. № 52052104-035) после настройки. В качестве альтернативы его можно комбинировать с декоративной накладкой для скрытого монтажа (арт. № 52053104-038) в тех случаях, когда такое же напольное покрытие не установлено.

Габаритные размеры: 187 х 283 мм

Глубина: 76 мм

Максимальная загрузка: 1300 кг

Глубина диапазона регулировки: Между 76 и 100 мм

Свободное место во внутреннем ящике с минимальной регулировкой: 13 мм

Свободное место во внутреннем ящике с максимальной регулировкой: 38 мм

Диапазон действия когтя: От 14 до 54 мм

Высота рамы от уровня земли: 3,2 мм

Размеры откидной крышки: 160 х 256 х 15 мм

Индивидуальные размеры крышки для скрытого монтажа: 118 х 247 х 8 мм

Термостойкость: +125 °C (в соответствии со стандартом IEC 60695-10-2)

Тушение: +850 °C / 30 секунд (GWFI в соответствии со стандартом IEC 60695-2-11)

Изоляционное сопротивление: >5 МОм при 500 В

Диэлектрическая прочность: Без отверстий и контуров, с 2000 В при 50 Гц в течение 1 минуты

Количество боковых входов: 12

Количество предварительно пробитых отверстий Ø12,5 мм: 4

Количество предварительно пробитых отверстий Ø20 мм: 4

Количество предварительно пробитых отверстий Ø26 мм: 4

Количество отверстий зажима-держателя: 12

Электромагнитная устойчивость проводки VDM: Обеспечивается установкой металлической перегородки, поставляемой в комплекте с коробкой, в предусмотренные для этого корпуса.
