Как установить светильник Армстронг — Сам электрик

Подвесные потолки в современном интерьере позволяют значительно сэкономить время и упростить монтаж электропроводки по объекту. Кроме того они очень эстетичны и гибки в плане дизайна. Особой популярностью в офисном сегменте пользуются подвесные потолки типа Армстронг или Грильято. Ровные плиты из пористого гипсокартона, визитная карточка практически каждого офисного помещения и не только делового сегмента. Они позволяют легко добираться до монтажных коробок и светильников в них встроенных, добавлять устройства, закладывать дополнительные коммуникации таких как интернет, телефон, видеонаблюдение. В этой статье речь пойдет об установке светильника Армстронг и подключении своими руками.

• Порядок установки
• Правила подключения к сети

Порядок установки

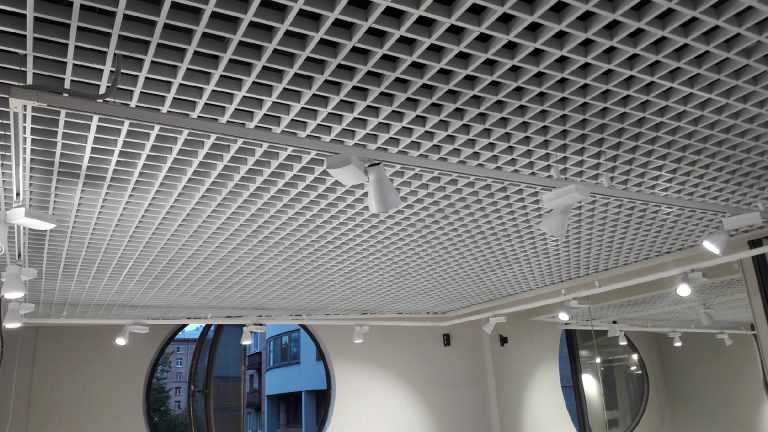

Во время монтажа каркаса под «Армстронг» или «Грильято» необходимо предусмотреть минимальное допустимое расстояние между планками каркаса и потолком в 20 см. В противном случае монтаж светильника придется производить одновременно с набором каркаса, а такой метод не допускает легкого доступа и простого обслуживания, и поэтому не приемлем.

Светильник Армстронг (на фото ниже) легко узнаваем, это конструкция квадратной формы на четыре светоизлучателя (лампы), прикрытых рассеивающей пленкой или же отражающей решеткой.

Как правило, установка светильников Армстронг не вызывает проблем, поскольку размер окна ячейки и габариты устройств совпадают. При осмотре конструкции подвесного потолка необходимо визуально ознакомится с элементами подвеса и их расположения, поскольку бывают случаи «лютой» экономии исполнителями монтажа.

Допустимо когда на две ячейки одно крепление к потолку, на квадрат из четырех ячеек не меньше четырех. В противном случае во время установки необходимо дополнительно закрепить светильник к потолку, для минимизации его веса на подвесную конструкцию.

Перед тем, как производить монтаж светильника Армстронг, с осветительной арматуры снимают рассеиватель, оставляя корпус с пусковой аппаратурой. В таком состоянии им легче манипулировать при установке. В выбранную ячейку, под углом по диагонали вставляют светильник. После того как он полностью оказался за потолком его проворачивают по горизонтали и совмещают с ячейкой.

Как установить светильник в подвесной потолок, вы можете узнать из этого видео:

Правильный монтаж корпуса

Помимо этого рекомендуем посмотреть, как ровно расположить светильники типа Армстронг на потолке:

Использование лазерного уровня

Кроме растровых еще применяют встраиваемые или точечные источники освещения, для их размещения вырезаются отверстия в декоративных плитах. Такое решение хорошо подойдет для не больших помещений с низким потолком, или мест, требующих дополнительного потока света.

Для установки светильника Армстронг под натяжной потолок необходимо заранее произвести монтаж специальной арматуры для крепления осветительных приборов. Поскольку после монтажа натяжного потолка исправить что либо будет практически невозможно, как в случае с модульными потолками «Армстронг» или «Грильято», где количество и размещение элементов легко варьируется.

Правила подключения к сети

Проводку под потолком необходимо прокладывать в гофре и закрепить к потолочной плите, исключив провисания. Неправильно производить подключение гирляндой (последовательно), когда провод входит в корпус и выходит на следующий прибор, используя клеммную колодку как распределительную. Правильно располагать распределительную коробку возле группы светильников, и от нее к каждому вести свой провод питания.

Для подключения светильников Армстронг чаше всего используется провода ПВС или ШВВП, ввиду своей гибкости и упрощенного монтажа. Также возможно использовать многожильный провод ПВ-3 с разноцветной изоляцией. Зачищенную жилу опрессовывают гильзой или же лудят оловом, такое соединение образует лучший контакт.

На фото ниже изображена контактная клемма с нанесенными на ней обозначениями L— фаза, N — ноль, PE- заземление. Как определить какой провод фаза и ноль можно узнать из нашей статьи.

Схема подключения:

На видео ниже рассказывается, как правильно подключить провода в зажимы:

Подключение осветительного прибора

Во время монтажа необходимо соблюдать технику безопасности. При работе со стремянок или строительных козлов зовите напарника, не работайте в одиночку. Перед подключением проводов удостоверьтесь в отсутствии напряжения, вывесите предупреждающий плакат на рубильник, а еще лучше отсоедините провод от устройства коммутации если помещение большое и выключатель находится далеко от вас. Это и все, что хотелось рассказать вам о том, как произвести установку светильника Армстронг и подключение к сети своими руками.

Будет полезно прочитать:

• Как сделать скрытую подсветку потолка
• Как протянуть кабель в гофре
• Схема параллельного подключения ламп

Сколько стоит монтаж светильника Армстронг

В современном интерьере подвесные потолки позволяют существенно сэкономить время и упростить сам процесс монтажа электропроводки по объекту.

Более того, они гибкие и эстетичны в плане дизайна. Сейчас особой популярностью в офисах пользуются подвесные потолки типа «Армстронг».

Ровные плиты, изготовленные из пористого гипсокартона, представляют собой визитную карточку почти каждого офисного помещения. Они обеспечивают свободный доступ к монтажным коробкам и встроенным в них светильникам, возможность добавлять устройства, а также закладывать такие коммуникации, как телефон, интернет, видеонаблюдение. И ниже Вы узнаете, сколько стоит монтаж светильника «Армстронг» и то, как проходит сам процесс. Проанализировав прайс-листы многих компаний, мы привели средние цены на рынке.

Технология установки

При монтаже каркаса под «Армстронг» нужно предусмотреть минимальное расстояние между потолком и планками каркаса в 20 см. Иначе установку светильника придется выполнять одновременно с набором каркаса, а этот метод не допускает простого обслуживания и легкого доступа, а поэтому в принципе не приемлем.

Светильник «Армстронг» легко узнаваем, ведь эта конструкция имеет квадратную форму на четыре лампы (светоизлучателя), покрытых отражающей решеткой или рассеивающей пленкой.

Обычно установка светильников «Армстронг» не доставляет никаких проблем, так как габариты устройства и размер окна ячейки полностью совпадают. При осмотре конструкций подвесного потолка нужно визуально ознакомиться с компонентами подвеса и их расположением, так как бывают случаи экономии исполнителями монтажа.

Например, когда на две ячейки только одно крепление к потолку, на квадрат из четырех ячеек не менее четырех. Иначе во время монтажа придется дополнительно зафиксировать светильник к потолку, тем самым минимизируя вес на подвесную конструкцию.

Прежде чем выполнять монтаж светильника «Армстронг», нужно снять рассеиватель с осветительной арматуры, оставляя корпус с пусковой аппаратуры. В этом случае им проще манипулировать во время установки. В выбранную ячейку по диагонали под углом вставляют светильник.

Как только он окажется полностью за потолком, его нужно повернуть по горизонтали, после чего совместить с ячейкой.

Внимание! Помимо растровых, еще используются точечные или встраиваемые источники освещения, для которых в декоративных плитах нужно вырезать отверстия. Это решение прекрасно подойдет для помещений небольшой площади и с низким потолком или мест, которые требуют дополнительного потока света.

Для монтажа светильника «Армстронг» под натяжной потолок нужно заранее выполнить монтаж арматуры для фиксации осветительных приборов. Поскольку после монтажа натяжного потолка исправить что-то будет почти невозможно, как и в случае с модульными потолками «Армстронг», где размещение и количество элементов варьируется.

Как проходит подключение к сети

Проводку под потолком нужно прокладывать в гофре, после чего закрепить к потолочной плите, исключив провисание. Производить подключение гирляндой неправильно, если провод входит в корпус и выходит на последующий прибор, используя клеммную коробку в качестве распределительной. Распределительную коробку возле светильников правильнее располагать и от нее к каждому устройству вести отдельный провод питания.

Для того чтобы подключить светильники «Армстронг»Ю, в большинстве случаев используются провода ШВВП или ПВС, в результате упрощенного монтажа и своей гибкости. Также можно использовать многожильный провод ПВЗ, имеющий разноцветную изоляцию. Зачищенную жилу лудят оловом или опрессовывают гильзой. Как следствие, такое соединение образует более качественный контакт.

На фотографии представлена контактная клемма с обозначениями N – ноль, L – фаза, PE – заземление.

На нашем видео рассказывается, как подключить провода в зажимы:

При монтаже важно соблюдать технику безопасности. При работе со строительных козлов или стремянок позовите напарника, не стоит работать в одиночку. Перед подключением проводов убедитесь в отсутствии напряжения, обязательно вывесьте на рубильник предупреждающий плакат и отсоедините провод от устройства коммутации, если помещение больше и включатель располагается далеко от Вас.

Наименование работ	Цена в рублях
Монтаж светильников «Армстронг»	от 300
Монтаж накладных светильников	от 400
Монтаж точечных светильников	от 400
Установка уличных светильников	от 550
Замена лампочки в бра/люстре	от 70
Замена патрона в бра/люстре	от 170
Замена трансформатора	от 300
Демонтаж светильника	от 100
Сборка/разборка светильника	от 200

Установка и подключение светильника Армстронг

: схема, видео, фото

Подвесные потолки в современном интерьере позволяют значительно сэкономить время и упростить монтаж электропроводки в помещении. Кроме того, они очень эстетичны и гибки в плане дизайна. Особой популярностью в офисном сегменте пользуются подвесные потолки типа Армстронг или Грильято. Плоские поризованные гипсокартонные плиты, визитная карточка практически каждого офисного помещения и не только бизнес-сегмента. Они позволяют легко добраться до монтажных коробок и встроенных в них светильников, добавить устройства, проложить дополнительные коммуникации, такие как интернет, телефон, видеонаблюдение. В этой статье мы поговорим об установке светильника Армстронг и его подключении своими руками.

• Процедура установки
• Правила сетевого подключения

Порядок установки

При монтаже каркаса под Армстронг или Грильято необходимо обеспечить минимально допустимое расстояние между планками каркаса и потолком 20 см. В противном случае светильник придется устанавливать одновременно с комплектом рамы, а этот способ не обеспечивает легкого доступа и простого обслуживания, а потому неприемлем.

Светильник Armstrong (на фото ниже) легко узнаваем; представляет собой квадратную конструкцию из четырех светоизлучателей (ламп), покрытых рассеивающей пленкой или отражающей решеткой.

Как правило, установка светильников Армстронг не вызывает проблем, так как размер окна ячейки и габариты приборов совпадают. При осмотре конструкции натяжного потолка необходимо визуально ознакомиться с элементами подвеса и их расположением, так как бывают случаи «лютой» экономии со стороны исполнителей монтажа.

Допускается при наличии одного крепления к потолку на две ячейки, не менее четырех на квадрат из четырех ячеек. В противном случае при установке необходимо дополнительно закрепить светильник к потолку, чтобы минимизировать его вес на подвесной конструкции.

Перед установкой светильника Армстронг рассеиватель снимается со светильников, оставляя корпус с пусковой аппаратурой. В таком состоянии легче манипулировать при установке. В выбранную ячейку вставляется лампа под углом по диагонали. После того, как он полностью окажется за потолком, его поворачивают горизонтально и совмещают с клеткой.

Как установить светильник в натяжной потолок, вы можете узнать из этого видео:

Правильная установка корпуса

Кроме того, рекомендуем посмотреть, как ровно расположить светильники Армстронг на потолке:

С помощью лазерного нивелира

Помимо растровых, применяют также встроенные или точечные источники освещения; для их размещения вырезаются отверстия в декоративных пластинах. Такое решение хорошо подходит для небольших помещений с низким потолком или мест, требующих дополнительного потока света.

Для установки светильника Армстронг под натяжной потолок необходимо заранее установить специальную фурнитуру для монтажа осветительных приборов. Так как после монтажа натяжного потолка, как в случае с Армстронгом или Грильято модульным, что-либо закрепить будет практически невозможно потолки, где количество и расположение элементов можно легко варьировать.

Правила подключения к сети

Проводка под потолком должна быть проложена в гофре и закреплена к потолочной пластине, исключающей провисание. Неправильно выполнять последовательное соединение, когда провод входит в корпус и входит в следующее устройство, используя клеммную колодку в качестве распределительной коробки. Правильно расположите распределительную коробку возле группы светильников, а от нее к каждому подведите свой силовой кабель.

Для соединения светильников Армстронга чаще всего используются провода ПВА или ШВП, благодаря своей гибкости и простоте монтажа. Также возможно применение многожильного провода ПВ-3 с разноцветной изоляцией. Зачищенная жила запрессовывается гильзой или лужится, такое соединение образует наилучший контакт.

На фото ниже представлена ​​контактная клемма с обозначениями L — фаза, N — ноль, PE — земля. Как определить какой провод фаза и ноль можно узнать в нашей статье.

Схема подключения:

На видео ниже показано, как правильно подключить провода к клеммам:

Подключение осветительных приборов

При монтаже соблюдайте технику безопасности. При работе с лестницами или строительными козлами позовите своего напарника, не работайте в одиночку. Перед подключением проводов убедитесь в отсутствии напряжения, повесьте на выключатель предупреждающий плакат, а еще лучше отсоедините провод от коммутационного аппарата, если помещение большое и выключатель далеко от вас. Это все, что я хотел вам рассказать о том, как установить светильник Армстронг и подключить его к сети самостоятельно.

Будет полезно прочитать:

• Как сделать скрытые потолочные светильники
• Как протянуть трос в гофре
• Схема параллельного подключения лампы

Правильная установка корпуса

Использование лазерного уровня

Подключение осветительных приборов
