Монтаж варочной панели: Установка варочной панели в Москве

alexxlab

Содержание

Установка варочной панели — ServiceYard-уют вашего дома в Ваших руках.

Практичный и надежный вариант для современной кухни — это установка варочной панели. Такое решение дает возможность существенно сэкономить полезное пространство в небольшом помещении. Варочная поверхность справляется с задачами готовки ничуть не хуже, чем традиционная плита, а по удобству и эргономичности значительно выигрывает. Кроме того, с этой несложной работой успешно справится любой домашний умелец, при наличии необходимых инструментов.

к содержанию ↑

Установка варочной панели в столешницу — Подготовка отверстия

Порядок действий по обустройству монтажного отверстия в столешнице следующий:

  1. Определите размеры крышки стола.
    Переверните ее и при помощи рулетки выполните все нужные замеры.
  2. Выполните разметку, соответствующую габаритам варочной панели.
  3. Просверлите отверстие, затем расширьте его при помощи электролобзика.

Важно! Чтобы срез получился ровным и не крошился, используйте лобзик с небольшими зубьями.

к содержанию ↑

Герметизация

Полученный срез надо сразу же обработать герметиком. Это нужно, чтобы избежать разбухания материала (как правило, используют ДСП) и попадания в разрез грязи.

Важно! Для уплотнения края разреза хорошо подходит алюминиевая лента. Кроме того, она защищает столешницу от температурных перепадов. От того, насколько хороший уплотнитель вы выберете, зависит эстетичность и функциональность стола.

Способ крепления варочной панели к столешнице зависит от того, какой тип поверхности вы выбрали — газовый или электрический.

к содержанию ↑

Монтаж электропанели

Спрос на эти изделия остается очень высоким. Варочные поверхности, работающие от электричества, отличаются надежностью и долговечностью. Если по какой-либо причине плита вышла из строя, ее можно отсоединить буквально за несколько минут и отправить в мастерскую.

Перед тем, как установить варочную панель в столешницу, переверните ее. С обратной стороны нанесена схема подключения.

Важно! Очень важно не перепутать провода. Если вы решили заняться подсоединением самостоятельно, помните это.

к содержанию ↑

Монтаж варочной панели над духовым шкафом

Индукционная поверхность обладает многочисленными плюсами:

  • Быстрое нагревание.
  • Простота ухода из-за гладкой поверхности.
  • Экономичное расходование электричества.
  • Безопасность (это особенно важно в семьях с детьми).

Однако установка такой панели над духовым шкафом имеет свои особенности:

  • Нужно, чтобы духовка была оснащена системой охлаждения и принудительной вентиляцией.
  • Плита должна быть закреплена на идеально ровной поверхности. Если не соблюдать это правило, то деформации нарушают нормальную работу прибора, и он быстро выйдет из строя.

Порядок действий:

  1. Возьмите 4 коротких не острых шурупа, ввинтите их в отверстия по бокам плиты.
  2. Вставьте варочную панель в место установки. Закрепите ее осторожным нажатием по центру.
  3. При установке не в столешницу, а над духовым шкафом, подключение духовки и варочной поверхности должно производиться раздельно.

Перед подсоединением электрики нужно проверить:

  • Соответствие розетки напряжению подключения.
  • Заземление розетки, соответствие ее правилам и стандартам.
  • Взаимное соответствие розетки и штепсельной вилки.

Важно! Прежде чем включать устройство, не забудьте проверить, соответствует ли частота тока и напряжение в сети установленным стандартам.

к содержанию ↑

Порядок подсоединения газовой панели

Установите плиту в подготовленное в столешнице отверстие и закрепите.

Важно! Подключая газовую поверхность, не забывайте о правилах безопасности. Газ нужно перекрыть. Прежде чем соединять трубу и плиту гибким шлангом, убедитесь в этом.

Положите в гайки прокладки из паронита. После того, как все соединения выполнены, включите газ и проверьте, нет ли утечек в соединениях. Можно воспользоваться мыльным раствором или газовым анализатором. Если утечек нет, то монтаж варочной панели окончен. Если есть утечки, осторожно подтяните крепления.

к содержанию ↑

Видеоматериал

В этой статье мы рассмотрели основные нюансы по установке варочных панелей разных типов. Надеемся, основной алгоритм не вызовет у вас сложностей, а детальное рассмотрение схемы монтажа конкретной модели поможет все сделать грамотно.

Поделиться в соц. сетях:

Установка варочной панели в столешницу

Автор Юлия На чтение 2 мин. Просмотров 2 Опубликовано Обновлено

Выбрав мебель  для своей кухни, многие встают перед вопросом об установке варочной панели в столешницу. А для тех, кто готов сделать это самостоятельно, я опишу все необходимые шаги.

Вам понадобятся:

  • электролобзик,
  • дрель,
  • линейка,
  • карандаш.

Как установить варочную панель в столешницу? Инструкция.

Для начала вам необходимо сделать разметку отверстия, в котором и будет располагаться варочная панель. Это вы сможете сделать, определив точные габариты панели и ее место на рабочем столе вашей кухни.

Обратите внимание, что отверстие стоит расположить так, чтобы сохранилась жесткость конструкции: не стоит определять его близко к краям столешницы! Это приведет к скорой  поломке последней.

  • Начните с определения центра расположения варочной панели. От него размечайте остальные точки. Важно сделать минимум 3 замера на одной линии, чтобы отмеченные линии были точными.
  • В месте, отмеченном как середина, просверлите отверстие. С него позже проще будет начинать распил.
  • Теперь можно воспользоваться электрическим лобзиком и выпилить отверстие, имеющие точную копию формы вашей варочной панели. Сделать это лучше всего на твердой устойчивой опоре, подложив под столешницу в местах распила бруски — для дополнительной опоры. При этом важно, чтобы брусья «не гуляли»!

Отмечу еще важную деталь: для лучшего сцепления с поверхностью вместе со столешницей стоит распиливать и сам брусок (только его, не доходя до середины), так вы добьетесь более точного распила.

Когда работы по распилу будут завершены, можете примерить вашу варочную панель в готовое отверстие и, убедившись в правильности разметки, переходите к ее установке.

Наклейте на края отверстия уплотнитель. Он убережет вашу столешницу от скорого гниения из-за попадания грязи и воды под панель.

Установите панель в ее законное место.

Вооружившись специальными зажимами (они идут в комплекте с плитой), зафиксируйте варочную поверхность со стороны ее нижней части.

Чтобы улучшить герметизацию, можете воспользоваться сантехническим антибактериальным силиконом.

Пришло время подвести газ и электричество к установленной столешнице.

К газопроводу панель подключается с помощью гибкого шланга, соединенного накидной гайкой через уплотнительную прокладку. Гайку плотно зажимают и с помощью мыльно воды проверяют, нет ли утечки газа.

Электрическая часть подключается в розетку, которую чаще всего предварительно размещают («прячут») вблизи варочной панели.

На этом установку варочной панели в столешницу можно считать завершенной.

Видео.

Рекомендую прочитать:

установка варочной панели в столешницу + видео

Разметка и герметизация

Первый этап работ – разметка столешницы, в которую будет монтироваться варочная панель. Малейшие оплошности в этом деле могут обернуться не только неопрятным видом кухни, но и деформированной столешницей, так что здесь нужно быть очень внимательным.

Для правильной разметки вам понадобятся точные габариты варочной панели. Они прописываются в инструкции прибора, но, чтобы перестраховаться, самостоятельно измерьте длину, ширину и толщину прибора. После этого нужно определиться с месторасположением панели и непосредственно выполнить разметку: с отступами в 5 см от краев столешницы наметьте горизонтальные и вертикальные линии-границы варочного прибора.

Далее следует вырезать отверстие под панель. Сначала в одном из углов разметки с помощью дрели выполните стартовое отверстие – отсюда будет начинаться основной вырез. Затем возьмите электролобзик и вырежьте отверстие по размерам варочного прибора. Чтобы края получились ровными и не крошились, обязательно отшлифуйте каждый срез.

Когда отверстие готово, его нужно обработать силиконовым герметиком или нитролаком – это позволит защитить столешницу от воды, грязи и температурных перепадов, тем самым увеличив срок ее службы.

Важно! Панель не рекомендуется устанавливать в столешницу толщиной меньше 5 см – она не выдержит вес больших варочных емкостей.

Теперь можно переходить к подключению панели – метод монтажа будет напрямую зависеть от типа используемого прибора.

Подключение электропанели

Прежде всего, нужно решить, как будет выполняться подключение прибора к электросети: через розетку или по отдельно выделенной силовой линии от электрощитка. В функциональном плане оптимальным считается второй вариант, но если у вас уже имеется специальная розетка для плиты, то лишние хлопоты ни к чему – подводите кабель от панели к ней.

Подключение электрической варочной панели

Для подключения панели вам понадобится:

  • четырехжильный кабель: коричневый и черный провода – фазы, желто-зеленый – заземление, голубой – нейтраль;
  • вилка.

Устанавливается электропанель по следующей схеме:

  • Подсоедините кабель к прибору. Сначала переверните панель, найдите на ее обратной стороне электрическую коробку-коннектор и снимите с нее крышку. Затем, согласно схеме подключения, предлагаемой производителем, подключите все четыре провода к своим клеммам. После этого закройте крышку коннектора.
  • Подсоедините кабель к вилке. Четыре цветных провода кабеля подключите к контактам вилки, согласно указаниям на ее крышке.

Важно! Если у вас установлена трехконтактная розетка, два провода фазы скручивайте в один и в таком виде подсоединяйте к соответствующему контакту «фаза» вилки.

  • Зафиксируйте прибор. Аккуратно переверните панель и вставьте ее в заранее приготовленное отверстие в столешнице. Отрегулируйте положение прибора и снизу закрепите скобами с болтами – как правило, они идут в комплекте к прибору.

Чтобы проверить результат своей работы, сначала обесточьте жилище, затем включите вилку в розетку и только потом возобновите подачу тока – так вы сможете избежать скачка напряжения.

Подключение газовой панели

Чтобы подключить газовую варочную панель, вам потребуется специальный шланг – резиновый или металлический. Предпочтительнее использовать стальной шланг с металлической оплеткой. Его длина должна быть не больше 3 м. Соединять между собой два и больше шлангов нельзя, так как это может спровоцировать утечку газа. Изделие должно обязательно иметь сертификат, подтверждающий возможность его подключения к газовому оборудованию.

Подключение газовой панели

В целях безопасности перед стартом монтажных работ перекройте газ – только после этого можете начинать установку варочного прибора:

  • Вставьте панель в отверстие в столешнице.
  • Подготовьте шланг и подключите его или к газовому баллону, или к магистральному газопроводу. Обмотайте шланг в зоне соединения специальной газовой обмоткой.
  • Подключите второй конец шланга к отверстию для подачи газа на обратной стороне панели.
  • Откройте газовый кран и проверьте соединения на предмет утечки: нанесите на обмотку немного мыльного раствора – если пузырьков нет, можете спокойно продолжать работу, а если они появились, отрегулируйте крепления шланга.

Важно! Если добиться максимальной герметичности соединений своими силами не удается, обратитесь за помощью к специалистам газовой службы.

  • Закрепите варочную панель в отверстии столешницы с помощью болтов и скоб.
  • Включите одну конфорку прибора и подождите минуту – этого достаточно, чтобы вышел воздух. Затем включите непосредственно горелку. Повторите подобные действия со всеми конфорками.

Как видите, подключение варочной панели – несложный процесс, с которым при определенной подготовке сможет справиться каждый. Перед вами основные этапы и тонкости установки прибора в столешницу – следуйте им и получите функциональную, эстетичную и эргономичную альтернативу стандартной плите.

Как самостоятельно подключить варочную панель: видео

Правильная установка варочной панели в столешницу своими руками

01

Мар
2019

Другие новости

Сегодня из нашей статьи вы узнаете, как делается установка варочной панели в столешницу своими руками, как ее правильно врезать и закрепить самостоятельно.

Варочная поверхность не всегда является частью кухонного гарнитура, поэтому зачастую не может быть установлена сборщиками мебели сразу. Многие в таких случаях вызывают мастера, не зная, что работу можно проделать самостоятельно. Давайте разберемся, как правильно установить варочную панель в столешницу.

Установка варочной панели в столешницу в зависимости от материала

По материалу изготовления кухонные рабочие поверхности делятся на 2 вида:

  1. Каменные натуральные (гранит, мрамор, оникс и др.) и искусственные (бетон, эпоксидные смолы, акрил, кварц агломерат столешница).
  2. Древесные плиты ДСП или цельный щит досок, покрытые декоративным слоем камня или плотной пленки.

Каменную поверхность сложно обрабатывать из-за твердости материала (лучше доверить все профессионалам), а с древесными плитами можно работать самостоятельно.

Конструкция любой варочной поверхности предполагает наличие крепежа для фиксации на столешнице. Это могут быть ушки для прикручивания саморезами или зажимы, не повреждающие нижнюю поверхность несущего основания.

Последние предпочтительны для камня, который сложно сверлить.

Как вырезать столешницу под варочную панель?

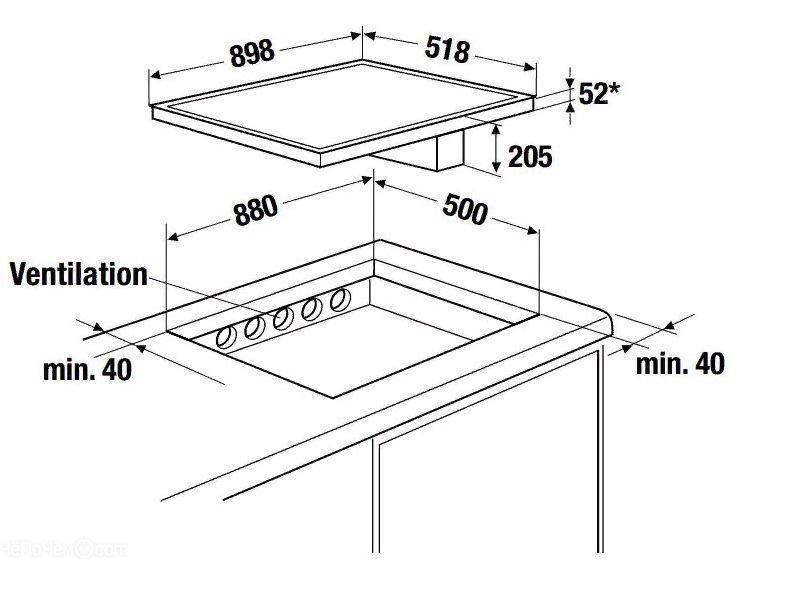

Первый этап перед установкой – вырезание под панель отверстия. При нанесении разметки важно учесть размер площадки опирания техники. Он может отличаться для разных моделей, но под всеми сторонами должен быть одинаковым для исключения возникновения напряжений.

Как правильно вырезать столешницу под варочную панель:

  1. Размер кромки для опирания должен составлять 4-5 см, если иного не устанавливает производитель техники.
  2. Отверстие должно быть вырезано с небольшим запасом для установки панели (+5…10 мм).
  3. Стороны спила должны быть сопряжены радиусом до 10 мм. Важно. Скругление углов позволит предотвратить образование трещин.
  4. Резку листов дерева или плит ДСП специалисты не рекомендуют делать лобзиком – есть риск возникновения трещин, которые впоследствии станут слабыми местами.

Совет. Лучший инструмент для распиловки деревянной или щитовой столешницы – фрезер.

Для каменной столешницы спил будет вертикальным, для деревянной следует выточить фаску по периметру под углом 450. Она защитит поверхность от растрескивания под нагрузкой от тяжелых кастрюль.

Места распиловки на деревянном или щите ДСП необходимо закрыть герметиком.

Как врезать варочную панель в столешницу?

Место для варочной поверхности необходимо определить заранее, еще на этапе составления проекта кухни. Рядом должна быть розетка достаточной мощности. При необходимости от распределительного щитка проводят отдельную пару проводов, но это работа для профессионалов.

Для газовой панели предварительно подключают гибкий кран к основной трубе через штуцер.

Как установить газовую варочную панель в столешницу:

  1. На места устанавливают жиклеры согласно схеме в инструкции.
  2. Подключают шланг через сантехнический уголок. Он может быть в комплекте. Для плотного прикручивания следует воспользоваться обмоткой.
  3. В прорезанное отверстие устанавливают панель, снизу фиксируют стяжками или саморезами, идущими в комплекте. Дополнительно по краю прорези можно нанести герметик для надежной фиксации техники и предупреждения попадания под кромку мелкого мусора и жира.

Как встроить электрическую варочную панель в столешницу:

  1. Часть столешницы, на которую будет опираться техника, рекомендуется закрыть металлической светоотражательной лентой.
  2. Край кромки промазывают герметиком.
  3. В прорезанную нишу устанавливают технику и надавливающим движением равномерно фиксируют все кромки по периметру для распределения герметика.
  4. С нижней стороны прикручивают ушки или прижимают стяжки к столешнице.
  5. Подключают розетку, проверяют работоспособность панели, но пользоваться ей можно только после полного застывания герметика.

Видно, что процесс установки варочной панели в общем-то несложный. Единственное, что может вызвать трудности – проделывание отверстий под нее.
