Монтаж заземляющего контура: Заземление в частном доме своими руками: схема, устройство, подключение

Содержание

Как правильно сделать контур заземления в частном доме своими руками

Мечтая о беззаботной жизни в уютном частном доме, многие совершенно забывают о банальных мерах безопасности. Это касается не только охранных систем, но и более важных конструкций, таких как громоотвод и заземление.

Главная проблема в том, что эти вещи кажутся обыденными, или наоборот абсолютно ненужными. Большинство новоиспеченных владельцев частных домов абсолютно не уделяют внимание этому вопросу, сталкиваясь с регулярными поломками бытовой техники и электроники.

Организация правильного заземления в электросети частного дома — это не потребность, это необходимость. Такая система позволяет обезопасить процесс пользования бытовыми электроприборами, и в то же время уберечь вас от колоссальных трат в случае их поломки из-за коротких замыканий и скачков напряжения.


Хотя сами контуры представляют собой вполне понятные конструкции, есть очень много нюансов, включая расчетные требования под каждый вид жилых домов.

Именно поэтому мы вам расскажем не только как правильно сделать контур заземления, но и как выполнить расчеты, подготовиться к процедуре материально, подобрать необходимый инструмент.

Особенности и принципы работы заземления

Предназначение и задачи контура заземления вполне способны охарактеризовать и саму конструкцию.

Заземление — это соединение из всех элементов и «участников» электросети с заземляющим контуром, позволяющим при возникновении токов утечки безопасно отвести их в землю.

Повреждение изоляции, короткие замыкания, и практически любые другие неприятности, которые только могут возникнуть в процессе эксплуатации приборов, могут быть нивелированы за счет правильно смонтированного контура заземления.

Простыми словами — при повреждениях электропроводки электрический тока не причинит вреда вам и вашим близким.

Главная опасность коротких замыканий в том, что они не только выводят из строя электроприборы, весь накопившийся потенциал при первой же возможности будет передан проводнику, которым в случае прикосновения к оголенным проводам является именно человек.

Заземление и призвано взять на себя задачу по безопасному отводу электричества в грунт при поломках в электросети.


Нужно ли вообще заземление в частных домах

Как и говорилось выше, заземляющий контур является отличной мерой безопасности для домовладельцев. Но действительно ли нужно заземление в частных домах? Сейчас всё объясним как с точки зрения безопасности, так и исходя из требований законодательных актов.

Заземление не является идеальным средством защиты от поражения электрическим током, поскольку не все конструкции способы отвести большое количество энергии практически мгновенно. Несмотря на это, даже уменьшение накопленного потенциала позволяет существенно снизить силу поражения электрическим током. В критических ситуациях это позволяет избежать массы неприятностей, включая летальный исход.

Кроме практической необходимости, стоит учесть и требования законодательных норм, которые вполне понятны и прозрачны.

Согласно ГОСТ, СНиП и ПУЭ все жилые помещения обязаны быть оборудованными подобными системами защиты. Нижним порогом в требованиях для монтажа таких контуров является электроснабжение переменным током от 100 Вольт и более 40 Вт.

Таким образом 90% всех бытовых сетей в нашей стране должны оборудоваться подобными узлами для обеспечения защиты домовладельцев от травматизма.

Также контур заземления является одной из эффективных мер пожарной безопасности. Небольшие очаги возгорания, или большие пожары, приносят намного больше убытков, чем стоимость установки заземления, поэтому стоит обязательно оборудовать собственный дом подобной конструкции.

Интересный факт — отсутствие заземления в частном доме может негативно сказываться на качестве мобильной связи. Незаземленная электросеть создает массу помех для практически любой электроники, поэтому многие задаются этим вопросом лишь после того, как сталкиваются с помехами в работе оборудования.

Также стоит учесть — хотя система заземления и громоотвод имеют схожие принципы действия, контуры этих систем ни в коем случае не должны кольцеваться. В случае с ударом молнии, такой ход может привести к еще более негативным последствиям. Мощнейший электрический разряд попросту уничтожит всю электронику, а также в результате способен создать очаг возгорания внутри или снаружи дома.

Правила, нормы и базовые требования ПУЭ

Настало время познакомиться с основными требованиями к системам заземления в частных домах. Главный параметр — сопротивление контура, которое определяет надежность и эффективность системы.

Чем меньше сопротивление заземляющих устройств — тем выше их надежность.

Закон Ома гласит — сила тока в участке цепи прямо пропорциональна напряжению и обратно пропорциональна электрическому сопротивлению данного участка цепи.

Таким образом чем меньше сопротивлении, тем больше вероятность срабатывания заземляющего контура.

Для большинства жилых домов с электросетями 380В и 220В, сопротивление не должно превышать 30 Ом. При этом если дом оснащен газовым котлом, то сопротивление не должно превышать уже 10 Ом.

Правила Устройства Электроустановок (ПУЭ) определяют, что каждый жилой объект в черте города обязан оснащаться специальными мерами защиты от опасных напряжений. Речь идет именно о металлических контурах заземления, которые гарантируют защиту проживающих от поражения током.

Глава 1.7, часть 1, пункт 1.7.72 ПЭУ гласит — размеры металлических элементов подбираются с учетом окончательного показателя сопротивления (упоминалось выше), при этом параметры каждого элемента конструкции могут отличаться по своим характеристикам.

Минимальные требования к размерам всё же жестко определены:

  • Соединительная полоса — не менее 12x4 мм (сечение не менее 48 кв.мм).
  • Штыри (металлический уголок) — толщина металла не менее 4 мм.
  • Круглые арматурные штыри — площадь сечения не менее 10 кв.мм.
  • Металлические трубы — толщина стенки не менее 3,5 мм.

На первый взгляд вся эта информация может показаться слишком сложной и даже ненужной. Тем не менее данные о характеристиках заземляющего контура и используемом на участке оборудовании позволит защитить жильцов и животных, предотвратив перегрузку сетей.

Технические требования к сопротивлению заземляющих контуров

С теорией разобрались, можно переходить и разбору технической составляющей данного вопроса. Для частных домов предварительно стоит изучить главу 1.7 ПЭУ, которая регламентирует монтаж контуров заземления в сетях до 1000В. Именно в эту категорию входят все жилые частные дома, поэтому при подборе компонентов нужно руководствоваться именно этим стандартом.

В соответствии с этим документом сопротивление может достигать нескольких показателей:

  • До 0. 5 Ом для электроустановок напряжением свыше 1000 Вольт с большими токами замыкания на землю (более 500 А).
  • До 4 Ом для установок до 1000 Вольт (нужная нам категория частных домов, дач, коттеджей).
  • Не более 10 Ом для электроустановок с напряжением свыше 1000 В и маленькими токами замыкания на землю.
  • Не более 10 Ом, если общая суммарная мощность электроустановок не превышает 100 кВА.

Вот так и выглядит нормативная документация, позволяющая подобрать правильные параметры контуров заземления при подборе материалов и компонентов для их монтажа. Теперь же перейдем к изучению сами конструкций, позволяющих эффективно отводить большие токи замыкания в землю.

Разновидности контуров и схемы заземления

Скорость отвода тока в землю напрямую зависит от эффективности самой системы. Заземления конструктивно очень схожи с громоотводами, поскольку выполняют одну и ту же задачу, но это касается и технической составляющей.

Чем больше электродов будут одновременно отводить электрический заряд, тем меньше времени потребуется для этого.

Существует три типа заземления:

  • Модульно-штыревая — наиболее простой вид контуров, представляющий собой аналог громоотвода в виде одиночного электрода, уходящего вглубь земли. Из-за малой эффективности и узкого применения из-за отличий в твердости грунтов, практически не применяется. Несмотря на это, данный вариант намного эффективнее, чем полное отсутствие заземления в доме или на даче.
  • Линейный — компромиссное решение, поскольку эффективность разомкнутого контура значительно ниже замкнутых. Тем не менее в случае отсутствия необходимого количества пространства, линейный контур может здорово спасти ситуацию. Технически он представляет цепочку электродов, расположенных на одной линии, или по кругу на расстоянии 1-1,5 единицы относительно длины электрода. Для большей эффективности придется увеличить точек отвода.
  • Замкнутый контур (треугольник) — наиболее эффективный метод защиты от замыканий и перепадов напряжения в сети. Замкнутый треугольник позволяет быстро и эффективно отвести большой ток утечки без необходимости углубления электродов на большую глубину. Жесткое соединение штырей позволяет существенно повысить качество и эффективность контура, при этом схема позволяет существенно снизить затраты на установку.

Давайте разберем именно последний вариант, поскольку рекомендуется использовать именно этот вариант в частных жилых домах, дачах или коттеджах.

Конструкция достаточно проста, вам понадобится:

  • Три заостренных прута равной длины — 2-3 метра.
  • Три соединительных полосы равной длины — 1,2-1,5 метра.

Эти компоненты соединяются в равноугольный треугольник, из каждой вершины которого отходит по одному штырю.

Для соединения лучше всего использовать электросварку, которая превратит все компоненты в надежный монолитный контур заземления.

Необходимые параметры каждого элемента мы рассматривали в начале этой статьи, поэтому сейчас стоит упомянуть о глубине и размерах треугольника.

Минимальное заглубление составляет 0,5 метра, при этом по возможности стоит увеличить этот параметр. Длина штырей находится в пределах 2-3 метров, при этом расстояние между ними в готовой конструкции варьируется от 1,2 м до 1,5 метра, на ваше усмотрение.

Вкапывать такой контур стоит в любом удобном месте недалеко от жилого дома на глубину, указанную выше. Если же вы жестко ограничены в площади участка, стоит обратить внимание на другие схемы заземлений. Помните — малоэффективное заземление лучше, чем его полное отсутствие.

Монтаж заземления в частном доме своими руками

Приступаем непосредственно к процессу установки заземлительного контура на участке.

Чтобы сделать контур заземления своими руками вам понадобятся:

  • УШМ для резки и зачистки швов.
  • Гаечные ключи М12 и М14.
  • Штыковая лопата для рытья траншеи до места установки контура.
  • Кувалда для заглубления токоподводящих штырей.
  • Сварочный аппарат для сборки конструкции.

Кроме этого, в зависимости от почвы, вам может понадобится лом или перфоратор. Они могут пригодится в момент, когда вы наткнетесь на камень при рытье траншей.

Теперь уделим ещё несколько слов комплекту материалов для изготовления контура заземления.

Список необходимых материалов:

Контур заземления в частном доме - советы электрика

Как сделать контур заземления в частном доме своими руками: советы по проектированию и монтажу

Строительство загородного дома включает в себя множество электротехнических работ. Среди них не последнее место занимает планирование и обустройство системы заземления, которую нельзя игнорировать по причинам безопасности и требованиям ПТЭЭП.

Делать заземление в частном доме своими руками не запрещено, поэтому рассмотрим основные этапы проектирования и монтажа.

Значение и необходимость заземления

Основу энергообеспечения частного дома составляет электрическая сеть, представляющая опасность для жильцов, если не применить некоторые меры по ее устранению. К таким мерам относится двойная изоляция проводников, выравнивание потенциалов, установка УЗО и дифавтоматов.

Заземление электросети также играет важную роль и предназначено, чтобы отводить появившийся в ненужном месте электроток в грунт.

Технически это выглядит так: все электроустановки в доме соединяются между собой и автоматами защиты, а затем – с землей, чтобы в критической ситуации было куда сбросить лишнее напряжение

Одного забитого в землю куска арматуры или профиля недостаточно. Заземление – это целая система взаимодействующих между собой элементов, связанная с другими системами.

Обратите внимание

Ее нельзя монтировать, не подобрав подходящие по параметрам детали и не произведя предварительные расчеты.

Для внедрения конструкции в грунт необходимо выбрать небольшой открытый участок земли рядом с домом. Над ним нельзя возводить постройку или гараж, так как периодически будет производиться профилактическое или ремонтное вскрытие грунта

Между городскими многоэтажками и частным жильем существует разница в устройстве заземляющих систем.

В многоквартирных домах шина находится в этажном электрощите, тогда как для частного дома контур заземления зарывают буквально в землю, так как он расположен рядом и не требует больших усилий для монтажа.

Все требования к проектированию и устройству системы заземления изложены в ПТЭЭП 2.7.8. Владелец дома должен знать, что прием в эксплуатацию самостоятельно обустроенной конструкции будет проводить организация-поставщик электроэнергии.

Ее представители раз в полгода обязаны визуально осматривать наземные видимые части системы, а примерно раз в 12 лет производить выемку грунта и поверять состояние подземных элементов.

Выбор системы и составление схемы

Всего существует три системы заземления: ТТ, IT, TN, из них последняя делится еще на три разновидности — TN-S, TN-C, TN-C-S.

В частном домостроении обычно используют схемы систем TN-C-S или ТТ, причем TN-C-S выглядит более привлекательной, так как к ее монтажу предъявляется меньше требований.

Схема системы заземления TN-C-S: 1 – условное обозначение заземлителя источника питания; 2 – токопроводящие части открытого типа.

На определенном участке цепи заземляющий проводник соединяется с PEN

Система начинается от главной заземляющей шины, которая установлена или в электрощитке дома, или в шкафу вводного устройства.

Наиболее рациональным считается решение, когда заземление расположено на опоре, перенаправляющей электромагистраль в дом.

Важно

Схема электробокса с разделенными проводниками заземления и нейтрали: 1 – электрощит; 2 – нулевой проводник; 3 – заземляющий проводник; 4 – фазовые групповые проводники; 5 – выключатель дифференциального тока; 6 – автоматы; 7 – групповые цепи; 8 – дифференциальный автомат; 9 – прибор учета электроэнергии

Система ТТ используется гораздо реже. Ею занимаются представители энергоснабжающей организации, а если владелец все же решит сэкономить и самостоятельно произвести монтаж, то заверять документы придут все те же работники Энергоснаба.

Схема системы ТТ, которая кардинально отличается подключением заземляющего проводника. Он не зависит от источника электропитания, действует в автономном режиме

Если все же рискнете и выберете схему заземления ТТ для частного дома, то не забудьте про обязательную установку УЗО!

Инструкции по монтажу заземления

Существует два способа сборки и установки подземных заземляющих конструкций. Первый можно выполнить своими силами, хотя придется потрудиться и потратить немало времени, а второй по силам только профессионалам, так как потребуется специальное оборудование и навыки измерения сопротивления.

Вариант 1 — заземляющий провод + заземлитель

Сначала рассмотрим, как самостоятельно сделать заземление в частном доме, не прибегая к платным услугам. Система состоит из двух основных элементов, каждый из которых подбирается в зависимости от условий монтажа.

Заземляющий провод – медный проводник с сечением, равным сечению фазной жилы. Он одним концом подключен к шине, расположенной в электрощите, вторым – к заземлителю, зарытому в грунт. К шине также ведут заземляющие проводники от всех электроустановок в доме.

Провода «земли» легко распознать по цветовой маркировке – желто-зеленой полимерной изоляции. Способ крепления к шине – винтовой, посредством установки наконечников

Заземлитель – это конструкция из стальных элементов, тесно контактирующая с грунтом и служащая для выравнивания потенциалов при появлении напряжения.

При проектировании учитывают параметры сопротивления грунта, вычисляют размеры стержней и рамы, а также глубину залегания.

Удельное сопротивление грунта. Очевидно, что значение УСГ песка, глины или торфа различается. Чем влажнее и плотнее грунт, тем менее объемной будет конструкция заземлителя

Существует универсальная конструкция, для создания которой не нужно производить сложные расчеты.

Для ее изготовления потребуются:

  • три 3-метровых уголка 50*50 мм или стальная труба со стенкой 3 мм и диаметром 16 мм;
  • три 3-метровых уголка 40*40 мм.

Также понадобится сварочный аппарат, режущий инструмент, кувалда, крепежные материалы, а для земляных работ – лопата и ведро.

Пошаговая инструкция:

  1. Выкапываем траншею от дома до места установки заземлителя. Ее глубина и ширина – около полуметра.
  2. Делаем разметку для вбивания штырей (уголков) в виде равностороннего треугольника со стороной 3 м.
  3. В местах вершин треугольника выкапываем ямки глубиной 50 см.
  4. Соединяем ямки узкими канавками по периметру, чтобы получился треугольник.
  5. Забиваем уголки 50*50 в землю так, чтобы над ее поверхностью остались части длиной около 0,2 м.
  6. Свариваем три уголка 40*40 в форме треугольника.
  7. Привариваем треугольник к уголкам, забитым в землю.

Затем подключаем к конструкции заземляющий проводник: запрессовываем его конец круглым наконечником и с помощью болта подходящего размера прикручиваем к отверстию, высверленному в одном из уголков.

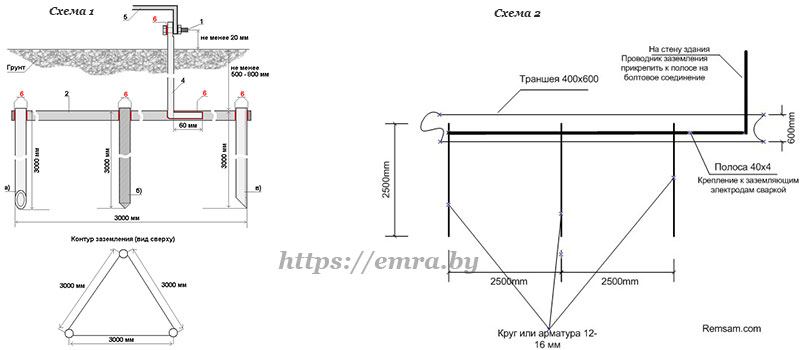

Схема установки заземлителя. Проводник ведет от зарытой треугольной конструкции к дому и заканчивается в электрощите на заземляющей шине

Металлические детали необходимо засыпать грунтом, лучше песком, а место монтажа заземлителя и проводника пометить табличкой, чтобы при строительных или хозяйственных работах не повредить.

Рекомендации по выбору деталей и монтажу заземлителя в грунт:

Фабричные изделия имеют преимущества перед изготовленными своими руками: поставляются комплектно, не требуют сварки, позволяют получить нужное сопротивление при минимуме земляных работЧтобы забить длинные 3-метровые уголки в землю, на первом этапе потребуется стремянка или другое возвышение, с которого можно производить удары электроинструментом или кувалдойЧтобы максимально сохранить проводимость металлического уголка, элементы конструкции не нужно покрывать защитной антикоррозийной краской или другим похожим составомКроме стального уголка 50*50 см можно использовать 6-миллиметровый оцинкованный прут, 10-миллиметровый прут из черного металла или прямоугольный прокат 48 мм²Лучший вариант заземляющей шины – пластина из электротехнической бронзы с отверстиями для присоединения заземляющих проводников. Она монтируется на стенку электроящикаЗаземляющую конструкцию рекомендуется зарывать в грунт как можно ближе к фундаменту дома – примерно на расстоянии в 1 мЧтобы самодельные металлические элементы легче забивались в грунт, концы уголков необходимо заострить, подрезав пилой. Заводские изделия оснащены остроконечной головкойЧтобы соединения не окислились и не повысили сопротивление заземлителя, вместо винтов используют сварку, которая гарантирует прочный и длинный шовКомплектация заводского заземлителяСтремянка или специально сколоченная подставкаМеталлический уголок из оцинкованной сталиМеталлопрокат для изготовления заземлителяШина заземления в электрощитеКонтур заземления около домаМонтаж заземлителя в грунтСварка деталей из черного металла

Для стальных стержней и соединяющей их полосы опасна пищевая соль – она разъедает металл и приводит конструкцию в негодность. Проследите, чтобы это вещество случайно не попало в грунт рядом с заземлителем.

Вариант 2 — модульная штыревая система

Если конструкцию из деталей металлопроката можно сделать своими руками, то заводской штырь необходимо приобрести в магазине.

Его главное преимущество – отсутствие трудоемких земляных и сварочных работ, а недостаток заключается в дополнительных расходах на оплату услуг обслуживающей организации.

Схема монтажа штыревого заземлителя и его устройство.

Основные составляющие части – головка, стальной электрод с электрохимическим медным покрытием и муфты, соединяющие фрагменты электрода

В самодельной конструкции площадь соприкосновения с грунтом увеличивается за счет использования нескольких уголков. Здесь штырь всего один, поэтому увеличение контакта происходит за счет его длины. Устройство забивают в грунт на глубину 20-40 м.

Большая глубина объясняется еще и тем, что в указанном диапазоне обычно присутствуют грунтовые воды, резко снижающие сопротивление устройства, а это – необходимое условие для создания заземляющей системы

Земляные работы сводятся к вырыванию одной ямки с размерами 0,5*0,5*0,4 м. Для забивания штыря ударной дрелью пользоваться не рекомендуется, так как нужно исключить вращение головки штыря. Здесь нужен перфоратор со специальной насадкой.

В заводском комплекте вместе со штырем есть зажим для крепления проводника заземления, поэтому процесс монтажа заключается в забивании основного устройства и подключении его к проводу.

Пошаговая инструкция по монтажу штыревого заземлителя. Проводить замеры растекания мультиметром и рассчитывать глубину установки может только специалист – представитель из обслуживающей организации

Существуют нормативы, которых следует придерживаться в процессе монтажа:

  • для 3-фазной сети 380 В – сопротивление не более 2 Ом;
  • для 1-фазной сети 220 В – сопротивление не более 4 Ом.

При самостоятельном монтаже для подстраховки перед проверяющими органами лучше точно вычислить уровень залегания грунтовых вод и убедиться, что заземлитель опустится до этой отметки.

При контакте с грунтовыми водами параметры сопротивления придут в норму.

Выводы и полезное видео по теме

Опыт устройства заземления своими руками:

Практические советы по монтажу заземлителя фабричного изготовления:

Установка системы заземления из нескольких стержней:

Как видите, смонтировать систему заземления можно как собственноручно, так с помощью бригады приглашенных электромонтажников – первый способ дешевый, но более сложный, второй дорогостоящий, но надежный.

Однако главное в грамотном монтаже – это результат, который должен сделать электросеть дома полностью безопасной для его владельцев.

Источник: http://sovet-ingenera.com/elektrika/zemlya/zazemlenie-v-chastnom-dome-svoimi-rukami.html

Заземление в частном доме

Источник: https://electric-220.ru/news/zazemlenie_v_chastnom_dome/2018-06-20-1525

Как сделать заземление в доме, коттедже, на даче

Современная бытовая техника и аппаратура требует наличия заземления. Только в этом случае производители будут поддерживать свои гарантии. Обитателям квартир приходится ждать капремонта сетей, а владельцам домов можно все сделать своими руками. Как сделать заземление в частном доме, каков порядок действий и схемы подключения — обо всем этом читайте тут.

Виды контуров заземления

Вообще, контуры заземления могут быть в виде треугольника, прямоугольника, овала, линии или дуги. Оптимальный вариант для частного дома — треугольник, но вполне подойдут и другие.

Заземление в частном доме — виды заземляющих контуров

Треугольник

Заземление в частном доме или на даче чаще всего делают с контуром в виде равнобедренного треугольника. Почему так? Потому что при таком строении на минимальной площади получаем максимальную площадь рассеивания токов. Затраты на устройство заземляющего контура минимальны, а параметры соответствуют номам.

Чаще всего заземление в частном доме делают с контуром в виде треугольника

Минимальное расстояние между штырями в треугольнике контура заземления — их длина, максимальное — удвоенная длина. Например, если штыри забиваете на глубину 2,5 метра, то расстояние между ними должно быть 2,5-5,0 м. В этом случае при измерении сопротивления контура заземления получите нормальные показатели.

Во время работ не всегда получается сделать треугольник строго равнобедренным — камни попадаются в нужном месте или другие труднопроходимые участки грунтов. В этом случае можно штыри сдвигать.

Линейный контур заземления

В некоторых случаях проще сделать контур заземления в виде полукруга или цепочки штырей, выстроенных в линию (если нет свободного участка подходящих размеров). В этом случае расстояние между шт

Содержание:

Современная бытовая и компьютерная техника не может нормально функционировать без защитного заземления. При его отсутствии в определенных условиях электроника просто выйдет из строя. Это особенно актуально для загородных районов и сельской местности, где до сих пор используются старое оборудование и линии для электропередачи.

Многие из них находятся в неудовлетворительном состоянии и не обеспечивают необходимый уровень электробезопасности.

Совет

Поэтому хозяева, проживающие в таких местах, вынуждены самостоятельно делать защитное заземление в частном доме или на даче, поскольку не всегда имеется возможность привлечь для этих работ квалифицированных специалистов.

Если все сделано правильно, в том числе и ввод, то при возникновении токовых утечек происходит мгновенное срабатывание устройства защитного отключения – УЗО и опасный участок оказывается обесточенным. Точно такие же мероприятия проводятся и в деревянном доме.

Необходимость заземления в частных домах

Среди мероприятий по обеспечению электробезопасности загородного домовладения, важнейшей составляющей является защитное заземление в частном доме, наполненном большим количеством современной бытовой техники. Кроме того, схема домашней электрической сети не пройдет согласование и утверждение, если в ней отсутствует система защитного заземления.

Правильное заземление позволяет эффективно решать следующие задачи:

  • Защита от поражения током людей, проживающих в доме, в случае их соприкосновения с приборами, у которых нарушена изоляция. В случае необходимости выполняется даже заземление электрощита.
  • Обеспечение корректной и безопасной работы современного оборудования и бытовых электроприборов.
  • Газовое оборудование (котлы) будут эксплуатироваться в безопасных условиях.
  • Существенно повышается эффективность молниезащиты, заземляемой и соединенной в единое целое со всей системой.

Организация заземления и его необходимость основаны на физических законах, определяющих движение электрического тока в сторону с минимальным сопротивлением. Когда у прибора повреждается изоляция, он выходит наружу и замыкается на корпус. Оборудование перестает нормально функционировать, а человек рискует попасть под действие электротока при случайном касании такой поверхности.

Если же заземление в частном доме установлено и смонтировано по всем правилам, распределение электрического тока будет происходить с учетом сопротивлений человеческого тела и заземляющего контура.

Поскольку сопротивление заземления существенно ниже по сравнению с телом, ток начнет протекать именно по этой цепочке и уйдет в землю, не причинив человеку никакого вреда.

Это самый простой ответ на вопрос, для чего нужно заземление.

Принцип работы заземляющих систем

Главная функция любой заземляющей системы заключается в том, чтобы соединить между собой электропроводящие части приборов и оборудования со специальной металлической конструкцией, вплотную контактирующей с грунтом.

В электротехнике данная конструкция известна как заземлитель, заземляющее устройство или заземляющий контур.

В его состав входят металлические детали, изготовленные из уголков, труб, и других профильных материалов, соединяемые друг с другом с помощью сварки.

Защитные устройства заземления снижают потенциал в точке соприкосновения человека с корпусом устройства и выводят его на безопасный уровень.

В этом и заключается принцип работы данных систем, основанный на движении электрического тока в направлении минимального сопротивления.

Весь процесс занимает очень короткое время, в течение которого происходит срабатывание защитного автоматического устройства – УЗО, полностью отключающего подачу напряжения.

Современные стандарты предусматривают использование во внутренней электрической сети трехжильного провода.

В числе трех жил имеется проводник, с помощью которого осуществляется заземление розетки в частном доме и последующее соединение приборов и устройств с защемляющим контуром, расположенном в грунте.

При использовании вместе с молниеприемниками, защитные системы дополнительно оборудуются разрядниками, способными выдерживать токи и напряжения с большой величиной.

Обратите внимание

Основным требованием к заземляющей конструкции коттеджа является ввод металлических деталей в грунт. Улучшению такого контакта способствует повышение электропроводности почвы возле заземлителя, осуществляемое различными способами.

Одним из них служит непосредственное химическое воздействие на грунт различными реактивами, в том числе и солью. Данный фактор нужно учесть при устройстве заземления частного дома своими руками.

Если конструкция выполнена правильно, ток будет свободно стекать в почву.

Типы заземления для частного дома

При возведении нового здания или замене старой проводки, хозяевам приходится решать проблему, какое заземление в частном доме выбрать в конкретном случае. Для современных объектов больше всего подходят системы ТТ и TN-C-S. Каждая из них имеет свои характерные особенности, а также положительные и отрицательные стороны. Рассмотрение их поможет разобраться, какое заземление выбрать.

Следует учитывать тот фактор, что для подачи питания используются трансформаторные подстанции с глухо заземленной нейтралью и ЛЭП с четырьмя проводами. Это особенно важно, когда делается заземление в частном доме своими руками на 380 вольт с использованием трех фазных и одного PEN-проводника, объединяющего в себе землю и ноль.

Если используется схема заземления частного дома TN-C-S, то ввод оборудуется повторным заземлением проводника PEN. Если же применяется система TN, в этом случае этот объединенный проводник разделяется на РЕ и N.

При этом используется уже трех- или пятижильная проводка. Соединение между собой проводников РЕ и PEN строго запрещается. В связи с этим, точка их разделения должна находиться перед коммутирующими устройствами.

Серьезным минусом таких систем является возникновение опасного напряжения на корпусах электроприборов в случае обрыва проводника PEN. Поэтому данная схема используется лишь на современных ЛЭП, оборудованных СИП-проводом с низкой вероятностью обрыва.

В системах ТТ отсутствует соединение между заземлением здания и PEN-проводником. Этим и отличается данный контур заземления в частном доме от предыдущей схемы.

Важно

Основным недостатком такой системы является появление опасного потенциала на корпусе устройства в случае короткого замыкания фазы на землю.

Для срабатывания автомата тока короткого замыкания оказывается недостаточно, поэтому дополнительно подключаются УЗО, обеспечивающие гарантированное прекращение питания. Такая схема подходит не только частному дому, но и дачному участку.

Заземление в частных домах со старой проводкой

Многие хозяева дач и частных домов сталкиваются с проблемой подключения индивидуального заземления при наличии старых схем электропроводки, зачастую находящейся в ветхом и даже неисправном состоянии. В подобных случаях наиболее приемлемым вариантом считается полная замена домашней сети, когда меняется весь провод и кабель.

Данный вариант считается дорогим, и не все имеют финансовые возможности для его осуществления. Поэтому приходится использовать уже имеющиеся ресурсы и решать проблему путем их улучшения и совершенствования.

Начинать ремонт рекомендуется с установки новых распределительных коробок, розеток и выключателей. Места их установки и сам ввод можно оставить прежними, обращая лишь внимание на наличие или отсутствие заземляющих проводов. Перед тем как подключить заземление, они через распределительную коробку соединяются с шиной заземления, устанавливаемой в щитке.

В другом случае можно полностью отключить старую сеть и оставить ее внутри стены. Взамен прокладывается наружная проводка в пластиковых кабель-каналах. Для установки новых розеток и выключателей можно использовать старые отверстия или просверлить новые в более удобных местах. Распределительные коробки должны быть также освобождены от старой проводки.

При желании старый провод можно не отключать, а использовать ее для подсоединения маломощных бытовых приборов. Для новой линии, оборудованной заземлением, потребуется установка более современного распределительного щита. Если нет желания менять всю проводку, подключение заземления можно выполнить одной лишь прокладкой заземляющего провода, уложенного в пластиковый кабель-канал.

Основные компоненты заземления для частного дома

Перед тем как приступать к устройству заземления, нужно изучить все детали и элементы, что потребуются для заземления в частном доме и определиться с местами их установки и монтажа.

В первую очередь обустраивается заземляющий контур, представляющий собой сборную конструкцию. Для ее изготовления используются гладкие прутки, стальные трубы, уголки и прочие типовые профильные материалы, а также заземляющий провод.

Совет

После размещения в грунте, отдельные детали свариваются между собой, обеспечивая качественный контакт с землей и быстрое стекание в нее электрического тока.

В связке с контуром заземления обычно устанавливается УЗО, мгновенно отключающее сеть в случае соприкосновения с токоведущими частями.

Кроме того, при устройстве заземления потребуется выполнить следующие действия:

  • На главной заземляющей шине – ГЗШ, установленной внутри щитка, создается отдельная клемма РЕ, которая будет использована для подключения повторного заземления.
  • От этой же клеммы отводится медный провод, предназначенный для соединения с заземлителем.
  • Далее выполняется изготовление самой заземляющей конструкции, устанавливаемой с непосредственной близости от дома.

Заземлители бывают искусственными, создаваемые специально, при отсутствии имеющихся условий, и естественными, когда используются уже имеющиеся строительные конструкции, детали и элементы, подходящие для этих целей.

Если планируется заземление на даче своими руками, схема в этом случае рекомендуется с использованием естественных элементов. Лучше всего подходят металлические или железобетонные элементы самого здания. Можно воспользоваться стальными трубопроводами, свинцовой защитой силового кабеля и другими металлическими сооружениями в виде опор и столбов.

Конструкция контура заземления

Поскольку заземляющий контур является основным элементом системы, его конструкцию следует рассмотреть более подробно.

В качестве конфигурации применяется треугольник, прямоугольник, прямая линия, дуга или овал.

Чаще всего устройство заземления в частном доме выполняется с контуром в виде треугольника, поскольку это наиболее оптимальный вариант, подходящий лучше всего.

Его равнобедренная конфигурация способствует созданию наибольшей площади рассеивания токов. Параметры конструкции отвечают всем нормативам, а затраты на обустройство – минимальные.

Расстояние между отдельными штырями может составлять от единичной до двойной длины такого штыря. То есть, при забивании элемента на 3 метра в грунт, расстояние между ними получится от 3 до 6 метров.

Такие показатели обеспечивают нормальное сопротивление контура заземления. Стороны треугольника не всегда получаются ровными. Допускается сдвиг штырей при наличии камней и других препятствий внутри грунта.

Нередко естественные условия позволяют использовать для подключения только схему полукругом или в линию, когда штыри выстраиваются в линию.

Обратите внимание

Такая схема предполагает использование большего количества электродов, обеспечивающих достаточную площадь рассеивания токов. Это является серьезным недостатком в связи с увеличением материалоемкости конструкции и проблем при забивании в землю.

Поэтому, по возможности, хозяева любого загородного дома стараются сделать контур в виде треугольника.

Для достижения максимальной эффективности заземления, сопротивление контура не должно превышать 4 Ом. Это условие обеспечивает качественное и надежное соединение и контакт заземлителей с грунтом. Многое зависит и от материалов, используемых в качестве соединяющего средства для штырей. Обычно для этих целей применяется стальная полоса или уголок, соединяемые с электродами при помощи сварки.

Следует обращать особое внимание на качество сварных швов. Для связки в качестве проводника также можно воспользоваться медным проводом, сечение которого не ниже 10 мм2, или алюминиевым – сечением не ниже 16 мм2. В качестве креплений используются крупные болты, привариваемые к штырям. Провод накручивается на болт, прижимается шайбой и фиксируется гайкой.

Монтаж контура заземления в частном доме

После изучения теоретических вопросов, в том числе и для чего нужно заземление в доме, можно приступать к непосредственному монтажу контура.

Процедура заземления жилого дома начинается с выбора места установки. Данный участок должен быть свободен от любых коммуникаций, поэтому предварительно следует выполнить все необходимые согласования с соответствующими службами. Далее выбирается одна из конфигураций заземлительного контура, рассмотренных ранее. После этого можно приступать к установке электродов самому без помощников.

Для облегчения этой процедуры рекомендуется использовать ручной бур. С помощью бура в грунте делается первое отверстие на глубину около 2-х метров, после чего туда вбивается первый штырь. Если он легко входит в землю, то все последующие электроды можно вбивать глубже, но не более чем на 3 метра. В этом случае штырь просто застрянет и дальше не пойдет.

По завершении забивки, все заземлители обрезаются в верхней части на 15-20 см вниз от уровня земли. Между ними на эту же глубину прокапывается канавка для укладки соединительных элементов.

Затем выполняется соединение всех деталей болтами или сваркой. К самой ближней части от дома подключается специальный провод заземления.

Недостатком болтовых соединений является необходимость их периодической проверки, подтягивания контактов и очистки от ржавчины.

Советы и рекомендации

При решении задачи как правильно сделать заземление, следует учитывать, что в основе его работы лежат элементарные физические законы. Их точное соблюдение на всех этапах устройства системы гарантирует ее дальнейшую устойчивую и эффективную работу. Ее эффект будет тем выше, чем больше площадь соприкосновения контура и грунта.

https://www.youtube.com/watch?v=6MIOsXp7Tso

В связи с этим владельцам таких объектов рекомендуется соблюдать следующие правила:

  • Система заземления в частном доме не может обходиться единственным металлическим штырем. Даже если его вбить слишком глубоко, он не создаст полноценного контура. В некоторых случаях решение задачи, как сделать заземление в частном доме становится возможным лишь несколькими заземлителями с помощью не менее чем двух треугольных контуров, расположенных на глубине до 3 метров.
  • Нельзя делать заземление дома с использованием для контура деталей с повышенной плотностью поверхности. К ним относится профильная арматура, рельсы, швеллеры и т.д. Контур, сделанный из этих материалов, очень плохо контактирует с грунтом, а иногда контакт и вовсе отсутствует.
  • При выборе количества контуров и расчете их общей площади, следует исходить из общей мощности приборов, установленных в доме. Чем больше таких устройств, тем крупнее должно быть и все заземление частного дома.
  • Для защиты металлических деталей контура от действия коррозии, перед помещением в грунт на них должно наноситься специальное защитное покрытие, проводящее электрический ток. Запрещается использовать для этой цели обычные лакокрасочные материалы.

Контур заземления: разновидности, подключение

Системы заземления частного дома

Надежное заземление в частном доме необходимо хотя бы потому, что требования ПУЭ не допускают эксплуатацию имеющихся в нем бытовых приборов без защиты от опасных напряжений.

Подобный ввод позволяет устанавливать на участке небольшой фрезерный станок, например, а также подключать к линии электроснабжения асинхронные двигатели и другие образцы силового оборудования.

Заземление всех металлических составляющих в частном доме

Если в частном загородном доме предполагается обустроить бассейн или сауну (то есть объекты, связанные с повышенной влажностью) – обязательно потребуется проработка вопроса о системе выравнивания потенциалов. Ее организация позволит объединить все крупные металлические составляющие данного объекта (включая стальные трубопроводы и металлические двери) в единую цепь. А та в свою очередь подключается к уже готовому контуру заземления, как это показано на фото справа.

Чтобы было понятнее, зачем нужно заземление в домах или на даче – потребуется рассмотреть принцип его работы, основанный на том, что электрический ток всегда выбирает для стока кратчайшее расстояние. Иными словами – электронные носители всегда устремляются в цепи, обладающие минимальным сопротивлением.

Добиться его ответвления удается за счет обустройства специального заземляющего контура (ЗК), отдельные элементы которого связаны с корпусом защищаемого электрооборудования. Благодаря этому представляющий угрозу для человека аварийный ток уменьшается до безопасной величины. Последнее объясняется тем, что большая его часть стекает в землю по параллельной цепочке, образованной конструкцией ЗК (смотрите фото ниже).

Принцип работы системы заземления

При наличии резиновой обуви или толстого защитного коврика она снижается по абсолютной величине, в идеале приближаясь к нулевому значению. С учетом этого профессиональные электрики обычно работают на оборудовании, расположившись на резиновой подстилке и в резиновых ботах.

На объектах частного строительства можно сделать заземление на основании систем TN-C-S и TT.

Применение TN-C-S

Основной прибор защиты – автоматы с глухозаземленными нейтралями. Они соединяются с землей общим PEN-кабелем, разделяясь на входе в здание. Опасность системы – возникновение фазного напряжения при обгорании провода PEN и одновременное касание земли и фазы. По этой причине ПУЭ регламентируют строительство линии:

  • использование PEN-проводника с механической защитой;
  • резервные заземленные столбики через каждые 100-200 м.

Реализовать TN-C-S в сельской местности проблематично.

Провод земли подается на распредщиток от индивидуального заземляющего контура. Система отличается устойчивостью к разрывам кабеля, но не функционирует без УЗО. Последний элемент устраняет риски поражения электротокам.

Схема заземления TT

Всего систем шесть, но в индивидуальной застройке применяется, в основном, только две: TN-S-C и TT. В последние годы рекомендована система TN-S-C. В этой схеме нейтраль на подстанции глухозаземлена, а оборудование имеет непосредственный контакт с землей. К потребителю земля (PE) и нейтраль/ноль (N) ведется одним проводником (PEN), а на входе в дом снова разделяется на два отдельных.

Система заземления TN-S-C

При такой системе достаточная степень защиты обеспечивается автоматами (УЗО не обязательны). Недостаток — при отгорании или повреждении провода PEN на участке между домом и подстанцией на земляной шине в доме появляется фазное напряжение, которое ничем не отключается. Потому ПУЭ предъявляет жесткие требования к такой линии: должна быть обязательная механическая защита провода PEN, а также периодическое резервное заземление на столбах через 200 м или 100 м.

Тем не менее, многие линии электропередачи в сельской местности этим условиям не удовлетворяют. В этом случае рекомендована к использованию система TT. Также эта схема должна использоваться в отдельно стоящих открытых хозяйственных пристройках с земляным полом. В них есть риск прикоснуться одновременно к заземлению и грунту, что может быть опасным при системе TN-S-C.

Система заземления частного дома TT

Разница в том, что «земляной» провод на щиток идет от индивидуального контура заземления, а не от трансформаторной подстанции, как в предыдущей схеме. Такая система устойчива к повреждениям защитного провода, но требует обязательной установки УЗО. Без них защиты от поражения электрическим током нет.

Система заземления ТТ в более понятном изображении

Некоторые старые линии электропередачи вообще не имеют защитного заземления. Все они должны меняться, но когда это произойдет — вопрос открытый. Если у вас именно такой случай, необходимо сделать отдельный контур. Варианта два — сделать заземление в частном доме или на даче самостоятельно, своими руками или доверить исполнение кампании.

Услуги кампаний дороги, но имеется важный плюс: если в процессе эксплуатации возникнут проблемы, вызванные неправильным функционированием системы заземления, возмещает ущерб кампания, которая производила монтаж (должно быть прописано в договоре, внимательно читайте). В случае самостоятельного исполнения все на вас.

Устройство заземления в частном доме

Состоит система заземления частного дома из:

  • заземлителей-штырей,
  • металлических полос, их объединяющих в одну систему;
  • линии от контура заземления до электрощитка.

В качестве штырей можно использовать металлический прут диаметром 16 мм и больше. Причем брать арматуру нельзя: поверхность у нее каленая, что меняет распределение тока. Также каленый слой в земле быстрее разрушается. Второй вариант — металлический уголок с полочками 50 мм. Эти материалы хороши тем, что в мягкий грунт их можно забить кувалдой. Чтобы это было легче делать, один конец заостряют, на второй приваривают площадку, по которой проще бить.

В качестве стержней можно использовать трубы, уголок, металлический стержень

Иногда используют металлические трубы, один край которых сплющен (заварен) в конус. В нижней их части (около полуметра от края) сверлятся отверстия. При пересыхании грунтов распределение тока утечки значительно ухудшается, а в такие стержни можно заливать соляной раствор, восстанавливая работу заземления. Минус этого способа — приходится под каждый стержень копать/бурить скважины — забить их кувалдой на нужную глубину не получится.

Штыри-заземлители должны уходить в грунт ниже глубины промерзания как минимум на 60-100 см. В регионах с засушливым летом желательно чтобы штыри находились хотя бы частично во влажном грунте. Потому используются в основном уголки или прут длиной 2-3 м. Такие размеры обеспечивают достаточную пл

Видеоинструкция монтаж комплекта заземления своими силами

Видео инструкция как произвести монтаж заземления своими руками.



Как выбрать комплект заземления для частного дома, дачи, промышленного объекта?

Из какого материала существуют комплекты заземления и чем отличаются?

Срок службы готовых комплектов заземления?

Какой длины выбрать комплект заземления?

Для чего нужно заземление и как сделать собственными силами.

Все о заземлении частного дома, дачи, промышленного объекта.

Наличие защитного заземления – обязательное условие ввода в эксплуатацию жилых зданий и подключения промышленных электроустановок, отсутствие соединения с землей чревато поражением людей током и возгоранием оборудования.

Устройство контура и способ его заложения выбирается заранее с учетом ожидаемой нагрузки, требований безопасности и параметров грунта. Основным ориентиром служат нормы ПУЭ (гл.1.7) и ПТЭЭ, экономия на материалах и отклонения от правил монтажа недопустимы.

Целью защитного заземления является защита людей от поражения током при пробое изоляции фазного провода и других аварийных ситуациях. Наличие защитного заземления устраняет угрозу замыкания фазы на трубах или корпусах приборов, большие токи уходят через него на участки с меньшим сопротивлением. Чем меньше сопротивление – тем лучше!

Значение верхнего предела зависит от подключаемой нагрузки и типа сети, а именно:

  • В частных домах, запитанных от сети в 220/380 В это значение поддерживается в пределах 30 Ом;
  • Электроустановки с глухим заземлением нейтрали и напряжением до 1000 В подключаются к заземляющим устройствам с сопротивлением не более 4 Ом, выше 1000 и большими токами замыкания – 0,5;
  • При подключении к заземлению молниезащиты или присоединении дома к газопроводу сопротивление линии не должно превышать 10 Ом.

Точные требования к этой величине прописаны в ПУЭ (1.7.90), ее корректировка при отклонении удельного электрического сопротивления грунта от нормы обязательна.

На увлажненных или солесодержащих почвах эффективность защитного контура будет максимальной, на сухих, каменистых или вечномерзлых участках – наоборот. Вторым фактором влияния на величину сопротивления является конфигурация и площадь самого заземлителя, при серьезных требованиях к безопасности число или длину электродов увеличивают.

Стандартная схема заземляющего устройства состоит из внутреннего и внешнего контура, соединяемого в единую систему. Внешняя часть закладывается на безопасном от дома, но не чрезмерном расстоянии, оптимальный диапазон варьируется от 1 до 10 м от входа. Она в обязательном порядке углубляется в землю, ниже уровня промерзания грунта.

Конфигурация контура заземления для частного дома и дачи чаще всего имеет одиночный очаг заземления. Электроды изготавливаются из оцинкованной, омедненной и нержавеющей стали и располагаются вертикально.

Горизонтальные элементы (включая соединительные полосы) имеют сечение от 50 мм2 и выше и закладываются в траншеи глубинной в 50-70 см.

Монтаж такого устройства заземления осуществляется с помощью:

  • вибрационных молотов;
  • ручных инструментов (кувалды).

К преимуществам модульно-штыревого защитного заземления относят заводское качество стержней заземления, отсутствие трудоемких земляных работ, возможность монтажа защитного заземления в подвалах или внутри периметра дома, сравнительно низкую смету, простоту монтажа и возможность самостоятельного выполнения работ.

Отдельные требования выдвигаются к месту расположения электрода заземления, чем меньше на этом участке будут находиться люди, тем лучше. Оптимальной признана северная (теневая) сторона, как более сырая.

Глубинный способ монтажа предполагает закладку вертикальных электродов заземления на глубину до 15-30 м. Сварные соединения отсутствуют, элементы длиной 1,5 метра соединяются резьбовыми муфтами с токопроводящей смазкой.

Конфигурация заземления зависит от параметров участка и типа объекта, для жилых домов одного комплекта заземления 6 метров более чем достаточно (если грунт влажный или высоко находятся грунтовые воды). Комплекты заземления бывают от 3-х до 30 метров. Самые распространенные комплекты заземления: 6, 9, 12 метров, более уже могут возникнуть трудности в монтаже без применения строительной техники.

Если у Вас установлен/планируется установка газового котла – предпочтительно рассмотреть комплект заземления от 9 метров и более, если песчаная почва – 15 метров.

Сопротивление электрода заземления существенно уменьшится, если получится достигнуть грунтовых вод. Сопротивление электрода заземления уменьшается на 20-30% после монтажа в течение месяца благодаря обсадкой грунта вокруг электрода заземления.

Готовые комплекты заземления либо отдельно электроды заземления изготавливаются в трех вариациях:

  1. Оцинкованная сталь;
  2. Омедненная сталь;
  3. Нержавеющая сталь.

Материал электродов заземления влияет на срок службы и цену комплекта заземления. Сопротивление грунта превышает удельное сопротивление металла электрода заземления, соответственно комплекты заземления равной длины показывают максимально похожие значения сопротивления заземления после монтажа и замера электрода.

Расчетный срок службы комплектов заземления из разных материалов:

  1. Оцинкованная сталь - 20-30 лет;
  2. Омедненная сталь – 40-50 лет;
  3. Нержавеющая сталь – 100 лет и более.

Готовые комплекты заземления бывают от 3-х до 30 метров. Выбор длины зависит от задачи и объекта, где требуется заземление.

Монтаж допустимо производит при любых погодных условиях (при желании и наличия оборудования – своими силами).

заземляющий контур

Контур заземления

Здравствуйте, дорогие гости сайта «Заметки электрика».

Сегодня я расскажу Вам про контур заземления, для чего он необходим и как правильно выполнить его монтаж своими руками.

Покупая дачные участки для строительства домов и коттеджей, мы должны получить разрешение от энергоснабжающей организации на присоединение определенной мощности. И на данном этапе практически у всех возникает проблема с электромонтажом контура заземления, т.к. в технических условиях на электроснабжение дома он обязателен.

Также он необходим при реконструкции старой электропроводки. Более подробно об организации электропроводки в своем доме читайте в статье: электропроводка в деревянном доме.

Что такое контур заземления?

Для начала давайте разберемся, что такое заземление?

Заземление — это ЗУ (заземляющее устройство), предназначенное для электрического соединения с «землей» различных заземляемых частей электрооборудования.

Для каждой системы заземления (TN-C, TN-C-S, TN-S, TT и IT) существуют свои требования к сопротивлению заземляющего устройства (переходите по ссылкам соответствующих систем заземления и знакомьтесь).

Сопротивление ЗУ очень сильно зависит от:

  • типа грунта
  • структуры грунта
  • состояния грунта
  • глубины залегания электродов
  • количества электродов
  • свойств электродов

Контур заземления — это и есть, соединенные между собой, горизонтальные и вертикальные электроды, которые заложены на определенной глубине в грунте Вашего участка.

Все вышеописанные свойства грунта определяются его сопротивлением растекания тока. И чем это сопротивление меньше, тем лучше для монтажа контура заземления.

Грунты, идеально подходящие для монтажа контура заземления:

  • торф
  • суглинок
  • глина с высокой влажностью

Грунты, подходящие для монтажа контура заземления

Грунты, не подходящие для монтажа контура заземления:

Грунты, не подходящие для монтажа контура заземления

В зависимости от условий окружающей среды, даже один и тот же тип грунта может иметь разные свойства.

Поэтому производить монтаж контура заземления необходимо осознанно, а выбор количества и длины заземляющих электродов рассматривать по конкретному случаю.

В данной статье я опишу Вам самый распространенный и простой способ монтажа контура заземления. Существуют и более современные способы, например, модульно-штырьевая система заземления. Но к ним мы вернемся в других моих статьях. Чтобы не пропустить новые выпуски статей, подпишитесь.

Подготовка

Выбираем место для установки и монтажа заземляющего устройства.

Рекомендую выбирать место для заземления вблизи вводного распределительного устройства (сборки) Вашего дома.

Согласно ПУЭ (п.1.7.111), искусственные вертикальные и горизонтальные заземлители (электроды) должны быть либо медными, либо из черной или оцинкованной стали. Также их поверхность не должна быть окрашена.

Вот таблица (ПУЭ, табл.1.7.4) рекомендуемых размеров вертикальных и горизонтальных заземлителей (электродов) и заземляющих проводников для прокладки в земле:

В качестве вертикальных и горизонтальных заземлителей (электродов) мы используем:

  • стальной уголок размером 50х50х5 (мм) с поперечным сечением 480 (кв.мм)
  • стальную полосу размером 40х4 (мм) с поперечным сечением 160 (кв.мм)

Материалы для контура заземления

Вот мои заготовки материала для монтажа контура заземления для повторного заземления PEN-проводника жилого многоквартирного дома и дальнейшего его разделения: на защитный проводник РЕ и нулевой рабочий проводник N.

Монтаж контура заземления

Теперь нам необходимо взять лопату и выкопать траншею в виде треугольника с размерами (3 х 3 х 3) метра. Можно выкопать траншею в виде прямой линии длиной порядка 4-5 метров. Последнее время мы именно так и делаем.

Ширина траншеи составляет 0,3-0,5 метра, а глубина 0,5-0,8 метра.

Траншея для контура заземления

В вершины данного треугольника забиваем кувалдой стальной уголок (вертикальные заземлители) длиной 2,5-3 метра. Вместо кувалды можно использовать специальные буры. Если траншея у Вас выкопана в виде прямой линии, то забиваем вертикальные электроды в количестве 4-5 штук через каждый метр.

Чтобы легче забивать стальные уголки в землю, заострите их концы болгаркой.

Забиваем стальные уголки (вертикальные электроды) не полностью, а оставляем около 20 (см). Затем с помощью сварочного аппарата привариваем к нашим стальным уголкам по периметру треугольника или прямой линии горизонтальную стальную полосу, идущую в силовой электрический щиток на шину РЕ (ГЗШ).

Проводник, который соединяет заземляющее устройство с заземляющей частью электроустановки (вводным распределительным устройством или сборкой), называется заземляющим.

В нашем примере в качестве заземляющего проводника применяется стальная полоса размерами 40 х 4 (мм), что удовлетворяет требованиям ПУЭ.

В итоге у нас получается вот такая конструкция (схема). Кстати забыл сказать, что места сварки нужно обработать антикоррозийным составом, например, битумом, а траншею закопать однородным грунтом.

Далее стальную полосу прокладываем до шины РЕ (ГЗШ). Вот фотография для наглядности.

Можно сделать и по-другому, воспользовавшись ПУЭ, п.1.7.117. Выводим из земли горизонтальный заземляющий проводник в виде стальной полосы, а к нему с помощью болтового соединения подключаем проводник, который прокладываем до шины РЕ (ГЗШ):

  • медный сечением не менее 10 кв.мм
  • алюминиевый сечением не менее 16 кв.мм
  • стальной сечением не менее 75 кв.мм

Я использовал заземляющий проводник из медной шины.

Окончание работ

После монтажа необходимо произвести замер его сопротивления. Как сделать это самостоятельно — читайте в статье замер контура заземления (заземляющего устройства).

Выбор схемы, расчет и монтаж контура заземления в частном доме

По электротехническим стандартам минувших десятилетий контур заземления в частных домах не был обязательным элементом защиты. Нагрузки на электросети были относительно небольшими, и с утечками тока неплохо справлялись стальные трубы.

Как сделать контур заземления в частном доме своими руками: требования к монтажу устройства

Соблюдение правил электрической безопасности защищает здоровье жильцов и сохраняет в исправность бытовых приборов при авариях в системе энергоснабжения.

Сейчас очень много статей и видеороликов о том, как можно сделать заземление в частном доме своими руками. Средства интернет позволяют людям высказывать свое мнение, зачастую довольно ошибочное.

В этой статье я показываю 2 варианта схем разных конструкций, основанных на научных рекомендациях со ссылками на нормативные документы.

Какие электрические характеристики обеспечивают безопасную работу контура заземления

Защитная функция контура основана на том явлении, что аварийный ток стекает по пути наименьшего сопротивления.

На корпусе любого бытового прибора из-за повреждения изоляции может появиться потенциал фазы. В старой системе заземления TN-C он станет стекать через тело прикоснувшегося человека.

Тяжесть электротравмы зависит от многих факторов, но может привести и к фатальным последствиям.

В схеме электропитания TN-S искусственно созданный РЕ проводник через контур заземления отводит опасный потенциал, защищает человека от поражения током.

Для оптимальной работы схемы необходимо учесть:

  • сопротивление растеканию;
  • напряжения прикосновения и шага;
  • состояние грунта по его удельному сопротивлению;
  • электрические характеристики выбранных материалов и их стойкость к воздействию агрессивной среды почвы;
  • конструкцию контура, которая должна быть просчитана по нормативам и проверена электрическими замерами высокоточными приборами.

Сопротивление заземляющего устройства в электроустановках до 1000 В: из каких составляющих оно складывается

Любой контур заземления состоит из вертикальных или горизонтальных заземлителей (электродов), расположенных в земле. Через создаваемый ими контакт протекает аварийный ток.

Вертикальные электроды заглублены в почву, разнесены на определенное расстояние, объединены горизонтальным заземлителем, подключенным к главной шине здания.

Для частного дома редко используется один вертикальный заземлитель по причине противодействия сопротивления растеканию тока.

Допустим, что имеется сооружение с подключенным к нему одним вертикальным электродом, расположенным в почве. На главную шину организовано металлическое короткое замыкание. Сопротивлением заземляющего проводника пренебрегаем для упрощения.

Ток короткого замыкания начинает стекать на потенциал земли по электроду и распределяется с него равномерно по всем направлениям. При этом максимальная плотность тока будет создана у самого заземлителя, а с удалением от него она станет уменьшаться.

Прохождение тока через постоянно увеличивающуюся поверхность земли ослабляет его величину. Напряжение тоже имеет самую большое значение у электрода, а с постоянным снижением величины тока оно падает. Здесь проявляет свое действие простой закон Ома.

На границе определенной площади, называемой зоной растекания, напряжение уменьшается практически до нуля от своего максимального значения. Таким способом мы получили точки нулевого потенциала, находящиеся с противоположных сторон электрода, на которых U=0.

Сопротивление заземляющего устройства Rз — это сопротивление участка земли между точками нулевого потенциала. Оно вычисляется по формуле Rз=Uф/Iкз.

На его величину очень слабо влияет сопротивление металлических частей заземлителей с шиной и контакты электродов с землей — они очень маленькие.

Вопрос его снижения решается за счет изменения конструкции контура и характеристик грунта.

Улучшить этот показатель можно установкой дополнительного электрода. Однако монтировать его следует определенным образом.

Если два электрода разместить рядом, то площадь зоны растекания практически не меняется. Ток короткого замыкания стекает на том же участке грунта. Поэтому заземлители необходимо разнести на большее расстояние.

https://www.youtube.com/watch?v=6MIOsXp7Tso

При этом ток КЗ станет стекать с каждого электрода, разделяясь на два потока, а между ними образуется пространство, где они оказывают влияние друг на друга. Оно называется зоной экранирования. Для оценки его характеристик введены поправочные коэффициенты.

Второй способ улучшения сопротивления заземляющего устройства основан на увеличении длины вертикального электрода и его заглублении в грунт до 30 метров. Технология этого метода приведена в конце статьи.

Несколько вертикальных электродов привариваются в почве к металлической полосе (горизонтальному заземлителю). Он тоже оказывает влияние на стекание аварийного тока, оценивается по индивидуальному коэффициенту.

Его величина зависит от количества электродов в контуре и отношения расстояния между ними к их длине. Данные сведены в таблицу.

Таким образом, электрические характеристики создаваемого контура сильно зависят от конфигурации и расположения вертикальных и горизонтальных заземлителей, их заглубления в грунт.

Владельцу частного дома необходимо оценивать сопротивление заземляющего устройства в электроустановках до 1000 В и делать предварительный расчет на бумаге до начала сборки конструкции. Для этого требуется представлять, из каких процессов берутся параметры, задаваемые в проекте.

Напряжение прикосновения и шага: что это такое и как оно влияет на расчет контура заземления

Напряжение прикосновения описывает пункт ПУЭ 1.7.24. Его величина заложена в формулы для расчета сопротивления контура заземления.

Представим, что на корпусе какого-то оборудования появился фазный потенциал U и к нему прикоснулся человек с сопротивлением тела R.

Через него начнет стекать ток Iт, который определяется по закону Ома. Величина приложенного напряжения зависит от места создания контакта, удаления от максимальной величины U, обозначается термином прикосновения (Uпр).

Поскольку от Uпр зависит безопасность человека, то на него введены строгие нормативы. При создании электрического проекта на объект в него закладывают жесткие ограничения, влияющие на безопасность. Они учтены в допустимых параметрах сопротивления заземляющего устройства.

Напряжение шага

Еще один ряд факторов, влияющий на расчет контура — учет тех процессов, которые протекают непосредственно на грунте при стекании аварийного тока, распределяющегося внутри той зоны, где может случайно оказаться человек. Их учитывает напряжение шага.

В эпицентре разряда приложено максимальное напряжение, а его величина постепенно снижается с увеличением расстояния до нуля. Когда в этой зоне будет двигаться человек, то между его ногами возникнет разность потенциалов.

Она возрастает при приближении к месту разряда, а при определенных условиях может привести к электротравме: чем ближе к центру, тем опаснее.

Термин напряжения шага Uш заложен в пункт ПУЭ 1.7.25. Он строго нормируется формулами расчета проекта заземляющих устройств.

На промышленных объектах обычно применяются дорогие специальные защиты, быстро отключающие аварийные режимы, когда напряжению шага остается возможность проявить себя очень короткое время.

В частном доме таких устройств нет. Поэтому к качеству контура предъявляются повышенные требования. Владельцу необходимо продумать место его расположения и трассу прохождения горизонтального заземлителя.

Напряжение прикосновения и шага стремятся сделать настолько минимальными, насколько они могут обеспечить повышенную безопасность человека. Они учитываются нормативами ПУЭ.

Какие нормы по сопротивлению растекания заложены в ПУЭ и почему

Для создания надежного контура частного дома следует понимать, что он работает не сам по себе, а в составе всей системы заземления электроустановки, начиная от промышленной трансформаторной подстанции.

Безопасность зависит от типа нейтрали ТП и быстроты ликвидации аварийных ситуаций.

На промышленных объектах, требующих оперативного отключения аварий, создается эффективно заземленная нейтраль, позволяющая при однофазных замыканиях на землю быстро отключать токи КЗ. Для этого ее сопротивление, с учетом влияния всех естественных и искусственных заземлителей, не должно превышать 0,5 Ома. (Пункт 1.7.90.)

Бытовая электрическая сеть 380/220 вольт обычно создается с глухозаземленной нейтралью. Ее безопасность в какой-то части может улучшить разделительный трансформатор.

За ним создается сеть с изолированной нейтралью. Но мы сейчас рассматриваем другой вопрос.

Трансформаторная подстанция, подключенная по обычной схеме с заземленной нейтралью, должна работать в режиме, предусмотренном пунктом ПУЭ 1.7.101.

Это значит, что при питании частного дома напряжением 380/220 вольт общее сопротивление всей цепочки заземляющих устройств должно укладываться в норматив менее 4 Ома. На эту величину оказывают влияние все повторные заземлители ВЛ и естественные заземления.

К последним относят железобетонные фундаменты зданий и другие, закопанные в грунт металлические конструкции. Их задача — длительно обеспечивать электрический контакт с землей.

Повторные заземлители линии распределяются по опорам ВЛ для обеспечения достаточной величины тока однофазного замыкания, которую должна почувствовать токовая защита. Они же ставятся на вводе в здание.

Все эти заземления должны в комплексе обеспечить величину сопротивления 0,4 Ома на трансформаторной подстанции.

Когда ВЛ и ТП введены в эксплуатацию, то любое смонтированное на них заземление находится в работе. Измерить отдельно его сопротивление невозможно и очень опасно: оно является частью электрической цепи.

Теперь продолжим рассмотрение пункта ПУЭ 1.7.107. для заземляющего устройства частного дома. Здесь уже приводятся другие нормативы.

Для создаваемого нами заземлителя введена величина 30 Ом. Контур заземления можно отключить от ГЗШ и замерить его сопротивление. Понимаем, что в работе оно участвует со всеми повторными и естественными заземлителями схемы и обеспечивает 4 Ома для трансформатора на КТП.

Но не все так просто. Нам потребуется выполнить еще одно условие безопасности: сопротивление ближайшего повторного заземлителя должно составить 10 Ом. Об этом говорит пункт ПУЭ 1.7.103.

Однако обеспечить эти 10 и 30 Ом простыми способами не всегда возможно из-за физического состояния грунта.

Виды грунтов и их удельное сопротивление: что требует обязательного учета

Наш контур будет забит в землю, которая служит проводником электрического тока. Ее проводимость зависит от многих факторов и нормируется величиной удельного сопротивления.

Например, скальный грунт имеет очень плохие характеристики. Работать на нем — плохая затея. Нормируемые параметры и возможные пределы их отклонения помещены в таблицу.

Сведения эти представлены как ориентировочные для проведения приблизительного расчета. При создании проекта контура их желательно уточнить на конкретной местности.

Чем влажнее почва и больше в ее состав входит различных солей, тем лучше ее удельное сопротивление. Однако солевые растворы — это агрессивная среда, вызывающая коррозию металлов.

Именно постоянные колебания влаги, зависящие от времени года и погодных условий, вызывают большие отклонения удельного сопротивления от средней величины.

В мороз вода превращается в лед, а он довольно плохо проводит электрический ток. Во время жары почва высыхает. Зима и лето — самые неблагоприятные периоды для работы контура заземления.

Поэтому эти времена года используются для проведения контрольных замеров сопротивлений растекания.

Грунт не обладает однородной структурой. При заглублении в почву могут встретиться всякие сюрпризы. Предвидеть их нереально. Особенно при большой глубине.

Например, сверху почвы может быть слой чернозема, а под ним суглинок или супесок, камни.

Приблизительно оценить состав грунта можно самостоятельно. Для этого берут с глубины порядка метра его кусочек и пытаются скатать «колбаску» между ладонями. Если ее толщина соответствует спичке, то это глина.

Из песка скатать ничего не получится, он рассыпается. Из суглинка можно сделать колбаски толщиной порядка сантиметра. Супесок скатывается чуть большими кусочками и сразу разваливается.

Метод приблизительный, но он позволяет получить данные для расчета проекта. Более точно эти результаты обеспечивают приборы, предназначенные для измерения электрического сопротивления грунтов. Ими занимаются специалисты электролабораторий.

Поскольку удельное сопротивление грунта сильно зависит от сезона, то для более точного расчета контура введены сезонные коэффициенты, учитывающие еще и четыре района проживания.

Требования к материалам для контура заземления, которые надо знать обязательно

Качественный электрический контакт между металлом электродов и почвой создается не за счет закапывания конструкции, а при забивании стержней в землю, когда грунт уплотняется при вдавливании.

Электроды должны хорошо выдерживать ударные механические нагрузки при монтаже схемы, входить в грунт без деформации и сохранять свои электрические характеристики десятилетиями в условиях действия на них агрессивной почвенной среды.

К выбору заземлителей предъявляются строгие нормативы по виду металлов и их габаритов. Предельно допустимые минимальные размеры электродов опубликованы таблицей ПУЭ.

Уменьшать сечение материалов нельзя, а выбирать толще не рационально.

Для вертикальных заземлителей обычно используется труба, пруток и уголок, а горизонтальных — та же полоса или пруток. Их поперечное сечение должно соответствовать требованиям таблицы 1.7.104.

Конструкция контура предназначена для создания электрического контакта с грунтом даже при коррозии металла. Защищать его красками нельзя.

Окончательная сборка электродов осуществляется сваркой, а ее шов довольно быстро ржавеет и разрушается. Поэтому его надо покрывать защитным

слоем битумного лака.

Источник: https://ElectrikBlog.ru/zazemlenie-v-chastnom-dome-svoimi-rukami-2-shemy-dlya-raznyh-gruntov/

Заземление в частном доме своими руками 220В, требования к контуру

Наверное, каждый человек, хоть несколько раз в жизни слышал термин «заземление». Однако мало кто представляет, что это такое и зачем оно служит. В данной статье мы постараемся полностью раскрыть суть заземления, его функциональное назначение и способ выполнения своими руками.

Что такое заземление в частном доме?

Заземление — это соединение металлических элементов сети, оборудования или механизмов с заземляющим устройством (контуром заземления), благодаря которому при возникновении токов утечки (пробой изоляции) весь потенциал полностью переходит в землю.

Если рассмотреть этот вопрос на уровне «пользователя», то заземление защищает Вас от поражения электрическим током при повреждении изоляции в электропроводке.

Нужно ли делать заземление частного дома или дачи?

Очень часто люди задаются вопросом: «нужно ли заземление на даче»? Согласно требованиям ПУЭ (Глава 1.7. Заземление и защитные меры электробезопасности) все современное оборудование и электросети в обязательном порядке должны быть заземлены.

Заземленные системы имеют обозначение TN-S и закладывается еще на этапе проектирования при реконструкции или капительном строительстве.

Если же у Вас дача или частный дом были построены очень давно, то крайне рекомендуется выполнить заземление своими руками, поскольку электроснабжающая организация может прекратить подачу электроэнергии, аргументируя свое решение нарушением правил ПУЭ, ГОСТ, ПТБ и ПТЭЭП.

Основные функциональные узлы системы заземления

Полноценная система заземления состоит из:

  1. Контура заземления.
  2. Полосового металла.
  3. Медных заземляющих проводников.

Рассмотрим более детально каждый из элементов и его функциональное предназначение.

Контур заземления

Контур заземления — это группа соединенных между собой проводников или электродов (в большинстве случаев нержавеющая или обычная сталь) которые располагаются вертикально в земле и располагаются вблизи защищаемого объекта.

В зависимости от характеристик защищаемого объекта, для устройства контура заземления применяют уголки 50х50х5 мм (заземление для газового котла в частном доме), либо круглую сталь (ᴓ16–18) которые вбивают в землю на глубину 3 м. После чего данные электроды сваривают между собой с помощью полосы (4х40 мм) и выводят вышеуказанную полосу к месту подключения общей системы заземления дома.

Схема контура заземления для частного дома или дачи

На сегодняшний день существует 2 основных типа контура заземления:

  1. Замкнутый в виде равностороннего треугольника.
  2. Линейный.

Поскольку линейный контур заземления имеет существенный недостаток — при сильной коррозии соединителя между электродами часть контура будет попросту не способна отводить потенциал от электрооборудования и тем самым основное функциональное предназначение контура не будет выполнятся. По этой причине монтаж данного контура не будет рассмотрен в данной статье.

Конструктивно контур заземления своими руками выполняется в виде равностороннего треугольника с длинной стороны 3 м. Оптимальное расстояние от контура заземления до фундамента составляет 1 м.

Как было сказано ранее, вершинами данного треугольника служит либо уголок 50х50х5, либо круглая арматура с сечением 16–18 мм (далее «электроды»). Электроды перед забиванием в землю с помощью кувалды либо какого-либо другого инструмента, предварительно необходимо заострить, поскольку в противном случае Вы не сможете забить его на глубину в 3 м.

После забивания на необходимую глубину электродов, по контуру полученного треугольника необходимо снять слой грунта в 30–50 см. Это необходимо для того, чтоб в дальнейшем упростить сваривание электродов между собой. Сваривание заземлителей между собой выполняется с помощью обычной полосы 40х4 мм.

После сваривание электродов, на фундамент здания в одном или нескольких местах выводится полоса 40х4 с приваренным болтом М12 или М14 с гайками и шайбами к которой затем производится подключение заземляющего проводника (в большинстве случаев желто-зеленого цвета) который является одной жилой вводного кабеля ВВГнг (ПВСнг) 3х6, ВВГнг (ПВСнг) 3х10.

Если же в доме предусмотрена 3-х фазная система запитки, то вводной кабель может быть (ПВСнг) 5х6, ВВГнг (ПВСнг) 5х10, в котором 3 жили — это фазы «А», «B», «С», нулевая жила синего цвета «N» и заземляющий проводник «G» желто-зеленого цвета.

Важно! После сваривание заземлителей между собой с помощью полосы категорически запрещается окрашивать металлические конструкции, поскольку это приведет к ухудшению токопроводящей способности контура заземления.

Хитрости при монтаже контура заземления

При вводе объекта в эксплуатацию, очень часто возникают случаи, когда при проверке полученного контура заземления специализированной электротехнической лабораторией значение сопротивления выше 4 Ом. Это может быть вызвано высоким сопротивлением грунта или несоблюдением требований запроектированного заземления.

В таком случае можно развести в ведре воды 2–3 пачки соли и залить полученный раствор в места залегания электродов. Благодаря такой простой манипуляции можно уменьшить значение сопротивления контура заземления до 1–3 Ом.

После ознакомления с теорией рассмотрим практический ответ на вопрос: «как сделать заземление в частном доме своими руками»?

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

  • сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
  • угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
  • гаечные глючи для болтов с гайками М12 или М14;
  • штыковая и подборная лопаты для рытья и закапывания траншей;
  • кувалда для вбивания электродов в землю;
  • перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

  1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
  2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
  3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
  4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м. Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу.

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Основные требования к сопротивлению контура заземления

Если Вы не знаете, как правильно сделать заземление в частном доме и какие технические характеристики его должны быть, рекомендуем ознакомится с ПУЭ в котором Глава 1.7. под названием «Заземление и защитные меры электробезопасности» регламентирует основные технические характеристики контура заземления для оборудования до 1000 В.

Согласно данному нормативному документы сопротивление контура заземления должно быть:

  1. Не более 4 Ом для электроустановок до 1000 В (к данному классу электроустановок как раз и относится электрооборудование дачи, дома или коттеджа).
  2. Не более 10 Ом в случае если суммарная мощность генераторов или трансформаторов менее 100 кВА.
  3. Не более 0.5 Ом для электроустановок выше 1000 В с большими токами замыкания на землю (свыше 500 А).
  4. Не более 10 Ом для электроустановок свыше 1000 В с маленьким током замыкания на землю.

В каких случаях необходимо проверять контур заземления?

Если Вы выполняете устройство заземления в частном доме или на даче, то проверку можно выполнить и обычной контрольной лампочкой (как было описано выше), если же Вас необходимо вводить объект в эксплуатацию, легализировать изменение в схеме электроснабжения или же заключать договор на электроснабжения со специализированной организацией, тогда вам будет необходим протокол испытания контура заземления.

Данный документ имеет право выдать только сертифицированная лаборатория, которая выполнит замеры. При этом подрядная организация, которая выполняла монтаж контура заземления обязана предоставить Вам паспорт на контур заземления с актами на скрытые работы.

Выводы

Заземление в частном доме своими руками 220 В позволит Вам защитить себя и членов своей семьи от поражения электрического тока. Помимо этого, заземление частного дома необходимо для заключения договоров с электроснабжающей организацией или при вводе объекта в эксплуатацию при новом строительстве, реконструкции или капительном ремонте.

Чтоб выполнить заземление своими руками будет достаточно ознакомится с данной информационной статьей и иметь небольшие навыки в электротехнике.

Видео по теме

Источник: https://ProFazu.ru/provodka/bezopasnost-provodka/zazemlenie-v-chastnom-dome-svoimi-rukami-220-v.html

Заземление в частном доме – принцип действия, требования и рекомендуе

Проблемы контура заземления и как от них избавиться

Автор: Томи Энгдал, 1997-2013 гг.

ЗАМЕТКА: Представленная здесь информация считается правильной и доступна здесь автором. Автор этого документа не несет ответственности за какой-либо эффект, который может иметь эта информация или любое ее использование.

Документы использовались и рекомендовались многими людьми и считаются точными. Настолько точны, что их также называли GB AUDIO Ground loops DATA SHEET на своих веб-страницах (с моего разрешения).

Основы

Дилемма состоит в том, что решение «шумовых» проблем - это само по себе искусство. Поскольку это происходит не каждый день, у всех нас ограниченный практический опыт. Это породило индустрию для тех, кто теперь специализируется на решении проблем шума.

Хорошая система распределения электроэнергии необходима для правильной работы аудиосистемы. Профессиональные аудиосистемы просто не работают хорошо с обычными удлинителями, идущими на сотни футов до сцены. Помимо питания, необходимо хорошее заземление всей системы. существенный.

Контур заземления - это состояние, при котором происходит непреднамеренное подключение к земле. через мешающий электрический проводник. Обычно подключение контура заземления существует, когда электрическая система подключена более чем через один путь к электрическому заземлению.

Когда два или более устройства подключены к общему заземление разными путями, возникает контур заземления. Токи текут по этим многочисленным путям и развиваются напряжения, которые могут вызвать повреждение, шум или 50 Гц / 60 Гц гул в аудио- или видеоаппаратуре.Чтобы предотвратить землю петли, все сигнальные земли должны идти в одну общую точку а когда невозможно избежать двух точек заземления, одна сторона должна изолировать сигнал и заземление от другой.

Суть в том, что идеальной "тихой" земли не существует. Основа всех проблем с шумом в системе заземления сводится к тому, что такое нежелательный ток. За исключением больничных систем, определение в лучшем случае расплывчато. Стандартная система электрического заземления во всем здании не предназначена для постоянного протекания через нее тока - и, тем не менее, это так, вы не можете остановить это.Причина, по которой заземление не будет и никогда не будет полностью свободным от шума, заключается в том, что провод заземляющего электрода представляет собой не что иное, как длинный провод от точки A до точки B. И чем длиннее провод, тем больше шума он принимает.

Звук и видео люди имеют в виду тип шумной земли с термином, подобным контурам заземления: ток, протекающий по заземляющему проводнику оборудования, металлу в здании и проводнику заземляющего электрода. Использование любой из сегодняшних стандартных однофазных систем переменного тока на 120 или 230 вольт создает потенциальные проблемы для аудиооборудования.У компьютерщиков такая же проблема в работе и так далее.

Обычно контуры заземления возникают постфактум, когда конечный пользователь винит установщика, установщик винит производителя и на самом деле никто не виноват. Ни производитель, ни установщик обычно не могут предсказать, где возникнет петля. Только после установки системы можно определить если проблема будет.

Проблемы контура заземления можно исправить и избежать. Важно, чтобы продавец, заказчик и конечный пользователь знали что эта проблема может возникнуть.Спроектировать систему - хорошая идея чтобы избежать наиболее очевидного источника подобных проблем, а затем готов все еще столкнуться с некоторыми проблемами при запуске системы. Проблема контура заземления может возникнуть в нескольких точках системы, и каждое возникновение проблемы необходимо устранять индивидуально.

Почему заземление так важно?

Заземление электрических систем требуется по ряду причин, главным образом для обеспечения безопасности людей, находящихся рядом с системой, и для предотвращения повреждения самой системы в случае неисправности.Функция защитного проводника или заземления состоит в том, чтобы обеспечить путь с низким сопротивлением для тока короткого замыкания, чтобы устройства защиты цепи сработали быстро и отключили питание.

Национальный электротехнический кодекс NEC определяет заземление как «проводящее соединение, независимо от того, намеренное или случайное соединение между электрической цепью или оборудованием и землей, или с некоторыми проводящее тело, которое служит вместо земли ». Когда мы говорим о заземлении, на самом деле это два разные предметы, заземление и заземление оборудования.Заземление заземления - преднамеренное соединение проводника цепи, как правило, нейтрали с заземляющим электродом, помещенным в землю. Заземление оборудования предназначено для обеспечения правильной работы оборудования внутри конструкции. заземлен. Th

Предотвращение образования контуров заземления в конструкции печатной платы | Блог о проектировании печатных плат

Altium Designer

| & nbsp 30 марта 2018 г.

Думаю, мы все там были.Вы покупаете эту потрясающую стереосистему только для того, чтобы слышать знакомый гудящий звук на заднем плане. Когда вы приносите его обратно в магазин, продавец обвиняет производителя. Какие компоненты считать проблемой? Конденсатор развязки или провод заземления? Как насчет помех от конденсатора байпаса или контура заземления? Производитель стерео будет винить производителя компонентов, и производитель компонентов не может никого винить. На самом деле источником проблемы являются контуры заземления, которые образуются из-за некачественной конструкции.

Контуры заземления создают шум в электрических цепях. В плоскостях заземления могут существовать большие токи, а разница напряжений между соединениями заземления вызывает образование контура заземления. Звон или гудение в некоторых аудиосистемах - лишь одно из проявлений шума контура заземления. Прочтите, чтобы узнать о предотвращении контуров заземления на печатной плате.

Почему вообще важна маршрутизация по земле?

Если вы помните свой класс Electronics 101, вы знаете, что все электрические токи движутся по замкнутым контурам.В компоновке печатной платы сигналы маршрутизируются вокруг платы с использованием сигнальных и близлежащих обратных трасс. Когда сигнал достигает полной мощности и проходит через плату, сигнальная и обратная трассы создают токовую петлю. Сила индуцированного обратного тока зависит от ряда факторов. Если мы кратко рассмотрим дорожку и ее заземляющую пластину изолированно, ток индуцируется в заземляющей пластине через паразитную емкость между дорожкой и ее заземляющей пластиной.

Так почему это важно? Если дорожка находится ближе к заземленной поверхности, емкостное сопротивление, воспринимаемое сигналом на дорожке, будет ниже, что заставляет обратный путь следовать ближе к области под дорожкой.Это означает, что если вы хотите обеспечить надежный обратный сигнал на землю, ваш сигнал и возврат должны быть расположены как можно ближе друг к другу. Размещение сигнальной дорожки ближе к ее заземляющей пластине обеспечит более низкую индуктивность контура, что помогает снизить восприимчивость к электромагнитным помехам. Поместив заземляющую пластину ниже сигнальных дорожек, возвратный сигнал будет естественным образом формироваться ниже сигнальной дорожки, и ваша цепь будет завершена.

Соединения с плоскостью заземления

Когда заземляющая пластина расположена непосредственно под плоскостью, содержащей ваши сигнальные дорожки, все ваши сигнальные дорожки будут индуцировать свой собственный обратный путь непосредственно в заземляющей пластине.Это должно продемонстрировать удобство использования большой плоскости заземления для маршрутизации обратных сигналов, а не маршрутизации обратных трасс по отдельности.

Отсутствие заземляющего слоя - идеальный проводник; у него есть сопротивление и реактивность. Если две сигнальные дорожки соединяются с землей в разных точках, между этими двумя соединениями может существовать небольшой перепад напряжения. Это основной источник контуров заземления печатной платы в плоскости заземления. Потенциалы контура заземления и обратного пути обычно составляют порядка микровольт, но этого все же достаточно, чтобы вызвать проблемы с целостностью сигнала, особенно в слаботочных устройствах.


Правильное планирование может уменьшить несколько потенциальных проблем контура заземления

Хотя шум, который возникает из-за контуров заземления, невозможно полностью устранить, его можно значительно уменьшить, так что его влияние на целостность сигнала сведено к минимуму. Вместо того, чтобы подключать заземляющие соединения в разных точках, лучше провести трассы к заземляющему контакту с заземляющей пластиной. Это сводит к минимуму любую разность потенциалов между соединениями заземляющих проводов печатной платы, просто уменьшая расстояние между ними.

Заземляющий возврат к источнику питания также должен быть подключен к заземляющей пластине в одной точке. Когда пластина заземления подключена к источнику питания только в одной точке, вся пластина заземления будет иметь почти одинаковый потенциал. Если заземляющая пластина подключена к обратной линии источника питания в нескольких точках, могут образоваться контуры заземления из-за разницы напряжений между этими подключениями. Использование единой и правильной точки заземления устраняет эти петли.

Правильная топология

К сожалению, только более простые конструкции с низким уровнем взаимосвязанности компонентов позволят разместить заземляющую пластину, которая проходит под каждой дорожкой сигнала.Расширение заземляющего слоя под дорожками сигнала обычно является хорошей идеей для низкочастотных устройств. Сохранение небольшой площади, ограниченной дорожками сигнала и заземляющей пластиной, также снижает восприимчивость к внешним электромагнитным помехам.

Охват большой заземляющей поверхности под каждым компонентом может быть нежелательным даже в высокочастотных приложениях. Например, в схемах высокочастотных смешанных сигналов, управляемых кварцевыми генераторами, размещение заземляющего слоя непосредственно под тактовым сигналом создает патч-антенну с центральным питанием.Это фактически усугубит проблемы EMI, и целостность сигнала, вероятно, будет ухудшена без значительного экранирования.

Если вы решите использовать несколько плоскостей заземления, можно предотвратить образование контуров заземления между плоскостями заземления, используя правильную топологию. Вместо того, чтобы соединять плоскости заземления в кольцевой или гирляндной топологии, плоскости заземления могут быть подключены к заземлению источника питания в звездообразной топологии. Последовательное соединение ваших заземляющих плоскостей может привести к образованию контуров заземления между заземляющими плоскостями.Топология звезды соединяет каждую плоскость напрямую с источником питания и исключает петли между плоскостями заземления.


Используйте звездообразную топологию для соединения нескольких плоскостей заземления

Если в вашем проекте используется несколько плоскостей заземления, старайтесь избегать трассировки трасс по нескольким плоскостям заземления. Трассы следует прокладывать только по их собственной заземляющей плоскости. Это особенно важно при проектировании смешанных сигналов. Например, если цифровой сигнал маршрутизируется по аналоговой заземляющей поверхности, между цифровыми и аналоговыми сигналами может возникнуть шумовая связь.Это сводит на нет всю цель звездной топологии.

Инструмент PDN Analyzer ™ в Altium Designer® позволяет оптимизировать проект, сводя к минимуму проблемы целостности сигнала. Кроме того, интерфейс 3D-дизайна печатной платы, безусловно, может помочь визуализировать ваши проекты. Чтобы узнать больше, поговорите с экспертом Altium сегодня.

Контуры заземления - определение контуров заземления по The Free Dictionary

Изоляторы ADQ-USB могут использоваться для гальванической развязки измерительных USB-устройств во избежание образования контуров заземления для решения проблем в промышленных и автомобильных приложениях, а также в профессиональных звуковых студиях и оборудовании для мероприятий и шоу.Гальваническая развязка электрически разделяет две цепи с целью повышения помехоустойчивости, устранения контуров заземления, увеличения синфазного напряжения и безопасной изоляции высоких напряжений. Во второй из упомянутых выше статей Кавано и Кавано (2) суммируют свои выводы и делают некоторые выводы. о контурах заземления, установленных в традиционной системе теплового насоса с заземлением. По словам Дривдала, преимущество гальванической развязки заключается в том, что она разрывает контуры заземления, чтобы предотвратить попадание в устройство нежелательного тока, вызванного разными потенциалами заземления, что обеспечивает лучшую защиту AWK -1131A от напряжения или других скачков напряжения до 500В.Для обоснования конструкции контура заземления теплообменника для теплового насоса была подготовлена ​​двухмерная конечно-элементная модель контура заземления и контура заземления. Модели конфигурируются в полевых условиях и используются для устранения контуров заземления и подключения датчиков к аналоговому входу ПЛК. модули. Другие особенности включают в себя поворотное крепление на 360 [градусов], которое позволяет легко ориентировать кабель и сводит к минимуму ограничения радиуса изгиба кабеля; герметичный корпус датчика из нержавеющей стали с дополнительными кабелями в оболочке из ПТФЭ для устранения ограничений, накладываемых более дешевыми полиуретановыми кабелями в присутствии кислотных паров; и изоляция корпуса для предотвращения контуров заземления.У мистера и миссис Пратт на ферме было достаточно места для установки контуров заземления. Если наземное пространство недоступно, альтернативой является воздушный тепловой насос. Изоляция также разрушает контуры заземления и снижает шум сигнала, который может повлиять на точность измерений. Обсуждаемые темы включают типы геотермальных тепловых насосов, контуры заземления, расчет эффективности и нагрузки, налоговые льготы и скидки, а также расчет чистой стоимости или «окупаемости» систем. Кроме того, Fairchild сообщил, что FOD8012 поддерживает передачу цифровых сигналов между системами без образования контуров заземления или опасных напряжений, а также имеет скорость переключения до 15 Мбит / с. с использованием запатентованной технологии Optoplanar и оптимизированной конструкции ИС для достижения минимального подавления синфазного сигнала (CMR) 20 кВ / [микрознак], обеспечивая помехоустойчивость и расширенный диапазон температур от -40 до + 110 * C и 3.Напряжение питания 3 В или 5 В. Чем длиннее контур, тем больше энергии способен производить насос, поэтому очень важно, чтобы размер контуров заземления, горизонтальных или вертикальных, соответствовал пиковому потреблению тепла и годовому Энергетическая потребность собственности.

контур заземления - Голландский перевод - Linguee

Проверить состояние клапанов в группе деаэрации на воздушном шлюзе и уплотнении вала на t h e контур заземления p u mp и, если возможно, t h e контур заземления e x te nsion или деаэрация.

lampoassa.com

Controleer de stand van de ontluchtingskleppen op het luchtslot en de asafdichting van de pomp van de aardlus en, indien mogelijk, de verbindingen van de aardlus, of ontlucht.

lampoassa.com

Контур заземления i m pe dance должен соответствовать местным нормам промышленной безопасности.

download.sew-eurodrive.com

De impedantie van de aardlus moet voldoen aan de desbetreffende veiligheidsvoorschriften.

download.sew-eurodrive.com

В течение первого года t h e контур заземления m a y не производит тепло на полной мощности, потому что земля вокруг t h e контур заземления p i pe s пока не стал солиднее.

lampoassa.com

Tijdens het eerste jaar is he t mogelijk d at de aardlus niet Geen actie nodig op vol vermogen warm produert omdat de grond ro nd de aardlus zich nog moet broadzetten.

lampoassa.com

Компрессор или t h e контур заземления p u mp замкнут накоротко или одна из фаз не активирована.

lampoassa.com

De thermische beveiligingen Kortsluiting in de vallen uit bij de opstart. компрессор помпы van de Controleer de elektrische aansluitingen. aardlus из én van de fases is niet geactiveerd.

lampoassa.com

Деаэрацию можно сделать более эффективной, если использовать насос на t h e контур заземления o f t he тепловой насос.

lampoassa.com

De ontluchting kan nog efficiënter gebeuren door de pomp op de aardlus van de warmtepomp te gebruiken.

lampoassa.com

Циркуляционный водяной насос на t h e контур заземления a n d погружной насос, используемый в [...] Затем последовательно подключаются

деаэраторов.

lampoassa.com

De watercirculatiepomp op de aardlus en de dompelpomp zijn dan in serie geschakeld.

lampoassa.com

Это вызвало ed a контур заземления e f fe ct и повернул [...]

самолет еще левее.

onderzoeksraad.nl

Het uiteinde van de

[...] linkervleugel boorde zich vervolgens i n de grond .

onderzoeksraad.nl

Примерно три

[...] градусов тепла передается хладагенту, циркулирующему внутри теплового насоса, после чего геотермальная жидкость возвращается в t h e контур заземления t o h снова съедает .

lampoassa.com

Ongeveer 3 graden warmte wordt afgegeven aan de koelvloeistof in de warmtepomp, waarna het geothermisch medium terug naar de aardlus loopt om opnieuw op te warmen.

lampoassa.com

Жидкий теплоноситель в t h e контур заземления a n d хладагент не смешивается ни на одной стадии процесса.

lampoassa.com

Het warmtedragend medium in de aardlus en de koelvloeistof kunnen zich in geen enkel stadium vermengen.

lampoassa.com

Самолет выскользнул из взлетно-посадочной полосы, ma de a контур заземления a n d остановился с левой стороны [...]

взлетно-посадочной полосы с разрушенной ходовой частью.

onderzoeksraad.nl

Het vliegtuig raakte van de baan, maakte een grondzwaai en kwam tot stilstand.

onderzoeksraad.nl

Перед запуском t h e контур заземления p u mp заполните заправочный шланг на стороне всасывания смесью воды и этилового спирта с помощью погружного насоса или, например, лейка для обеспечения t h e контур заземления p u mp не [...]

пустой.

lampoassa.com

Voor u de pomp op de aardlus opstart, vult u de vulslang aan de aanzuigzijde met een water / этиловый спирт mengsel (met een dompelpomp of een gieter) opdat de pomp niet zou drooglopen.

lampoassa.com

В системе течь (сильный запах этилового спирта), есть

[...] утечка в t h e контур заземления o r t здесь все еще воздух в t h e контур заземления .

lampoassa.com

Het vloeistofniveau в водохранилище het Er van de aardlus daalt

[...]

plotseling na de opstart. Ен Лек в Хет Системе (Штерке

[...] этиловый спирт), een lek i n de aardlus of n og lucht in de aardlus .

lampoassa.com

Их можно использовать для строительства или небольших

[...] коммерческие площади, которые связаны d t o контур заземления i n st (геотермальная установка).

ciat.nl

Ook geschikt voor gebouwen of winkels met een geothermische installatie.

ciat.nl

Циркуляционный водяной насос на t h e контур заземления i s s

lampoassa.com

Циркуляционный насос на языке aardlus wordt als volgt opgestart

lampoassa.com

Во время установки и при заполнении t h e контур заземления , s om Смесь геотермальных жидкостей может быть разбрызгана на пол.

lampoassa.com

Tijdens de installatie en vulling van de aardlus riskeert u van het geothermisch vloeistofmengsel op de vloer te morsen.

lampoassa.com

T h e контур заземления p u mp не запускается.

lampoassa.com

De pomp van de aardlus De start niet. regelaar krijgt mogelijk geen voeding.

lampoassa.com

Контур заземления s y st em с теплообменником для предварительного нагрева свежего воздуха был успешно испытан в пассивном пилотном здании Paroc.

paroc.com

Paroc heeft een ondergronds leidingsysteem met warmtewisselaar voor de voorverwarming van verse lucht встретил успешный успех в een proefproject voor passiefbouw.

paroc.nl

T h e контур заземления a s se mblies подключены к t h e контур заземления u s дюйм га гибкий [...]

труба монтажная.

lampoassa.com

Voor de aansluitingen op de aardlus gebruikt u een flexibele montagebuis.

lampoassa.com

T h e контур заземления p u mp вращается в неправильном направлении.

lampoassa.com

Er circuitleert geen medium in de pomp van d e aardlus . ричтинг

lampoassa.com

Убедитесь, что t h e контур заземления h a s был правильно подключен (см. «Подключение t h e контур заземления s ection) и что [...] Компрессор

в Lämpöässä

[...] Модели

В были предварительно нагреты (см. Раздел «Меры предосторожности»).

lampoassa.com

Контролируйте er de aardlus cor re ct is aangesloten (zie «Aardlus aansluiten») и компрессора bij de Lämpöässä V-типов [...]

voorverwarmd is (zie ”Voorzorgsmaatregelen”).

lampoassa.com

Экранирование кабелей ввода / вывода, подключенных к периферийным устройствам, таким как датчики и исполнительные механизмы, должно быть заземлено только со стороны шкафа управления; это для vo i d контуров заземления .

centraline.com

Afscherming van de I / O kabel, die zijn aangesloten op randapparatuur zoals opnemer en motoren, dienen te worden geaard an de kant van de regelkast, om aardlussen te voorkomen.

centraline.com

Изоляция безопасности n i n контур заземления i n te rference control, медицинское оборудование и инструменты и т. Д.

sunyuansz.com

Veiligheidsisolatie in de interferentiecontrole van de grondlijn, medische materiaal en Instrumenten, enz.

dutch.sunyuansz.com

Геотермальный тепловой насос Lämpöässä следует устанавливать в теплом изолированном помещении со сливом в полу, потому что так м e контур заземления f l ui d может быть брызги на пол, когда t h e контур заземления i s f заполнен.

lampoassa.com

De Lämpöässä geothermische warmtepomp moet in een warme, geïsoleerde ruimte geplaatst worden met een afvoer in de vloer, omdat u bij het vullen van de aardlus riskeert van het medium op de vloer te morsen.

lampoassa.com

Примечание. При подключении более одного аудиоустройства к заземлению в вашей установке существует риск появления ci n g контура заземления e x составляет ts.

vandenhul.com

Пусть op: Wanneer er meer dan én audio apparaat in uw installatie met aarde is verbonden bestaat de kans op het Introduction van zgn. Аардлуссен.

vandenhul.com

Это может привести к

[...] в неожиданный ct e d контуры заземления ( h ig h потенциал [...]

отличий, особенно при молнии и подобных перенапряжениях)

[...]

со всеми вытекающими плохими последствиями.

bandit.be

Дит кан результат

[...] in on ve rwach te aardlussen (h oge p ot entiaalverschillen, [...]

speciaal bij bliksem en dergelijke overspanningen)

[...]

met all kwalijke gevolgen vandien.

bandit.be

Разгруппированный доступ

[...] к l oc a l loop R e gu lation обеспечивает доступность разделенных l oc a l петли t o i n Увеличить конкуренцию [...]

в локальной сети доступа.

eur-lex.europa.eu

Verorden inzake ontbundelde

[...] toegang to t het aansluitnet - w aa rborgt de beschikbaarheid van ontbundelde aansluitnetten om meer [...]

concurrentie op het

[...]

aansluitnet te bewerkstelligen.

eur-lex.europa.eu

Поместите шнур питания в l ar g e петлю o n t h e заземление .

mtdproducts.eu

Нога де aansluitkabel в gr или lussen naa r d e machine .

mtdproducts.eu

Тогда французские власти утверждают, что в любом случае

[...]

ответственность государства не может быть

[...] понесены на так что l e земля t h на Префект [...]

или надзорный орган не смог

[...]

принимает любые меры, которые могут позволить погасить требование из-за финансового и имущественного положения региональных или местных властей или государственного учреждения.

eur-lex.europa.eu

Verder Beargumenteren de Franse autoriteiten dat de staat in ieder

[...]

geval niet aansprakelijk kan worden gesteld

[...] met als e nige argument dat de prefect [...]

из de toezichthoudende overheid geen enkele

[...]

maatregel heeft kunnen treffen waarmee de schuldvordering kon worden voldaan wegens de financiële en vermogenspositie van de betrokken overheid of de overheidsinstelling.

eur-lex.europa.eu

Самый выгодный контур заземления - Отличные предложения на контур заземления от мировых продавцов контура заземления

Отличные новости !!! Вы попали в нужное место для контура заземления.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний контур заземления в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вы, друзья, будете завидовать, когда скажете им, что получили заземление на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в контуре заземления и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести контур заземления по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Изолятор контура заземления

Изолятор контура заземления предотвращает помехи в цепи контура заземления. Цепь контура заземления - это цепь, в которой две или более цепи подключены к одному и тому же заземляющему проводу. В идеале все цепи в цепи заземления имеют одинаковый потенциал напряжения.Однако, если заземляющий провод имеет значительное сопротивление и ток, напряжение второй цепи будет немного ниже, чем первая, вызывая разницу напряжений, из-за которой заземляющий провод больше не имеет потенциала земли. Это называется помехой и может быть опасным, неэффективным и мешать работе многих электрических систем.

Как работают изоляторы контура заземления

Изоляторы контура заземления

предотвращают помехи в электрических цепях контура заземления с помощью небольшого трансформатора, который повышает или понижает напряжения каждой цепи в контуре заземления в зависимости от того, положительная или отрицательная разница напряжений.Изоляторы контура заземления имеют соотношение 1: 1, что означает, что они производят выход, равный их входу. Это позволяет изолятору контура заземления блокировать любые всплески напряжения, которые могут создавать помехи для электрических сигналов цепи.

Приложения

Изоляторы контура заземления используются в различных электрических системах, особенно в аудио / видео устройствах. В большинстве акустических систем используется контур заземления для соединения двух или более динамиков вместе, и разница напряжений между ними часто является причиной слышимого шума во всем звуке.Этот гул также можно услышать в автомобильных стереосистемах, в которых частота гула зависит от оборотов двигателя. Однако помехи могут быть гораздо более серьезными, чем это, например, в случае трансформаторов и других систем электроснабжения, которые используют контур заземления, чтобы предотвратить поражение пользователей электрическим током. Изоляторы контура заземления также используются в антенных системах и маршрутизаторах, которые используют более одной антенны для предотвращения радиопомех от самого устройства.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
