Как собрать дверную коробку своими руками: пошаговая инструкция

Приветствую Вас, мои рукожопики!

Сегодня я научу вас как грамотно и правильно собрать дверную коробку .

Процесс сборки нельзя назвать сложным и вполне можно осуществить самому, не прибегая к помощи мастеров.

Двери — это не просто столярное изделие, это к тому же самостоятельное украшение интерьера, которое внесет в ваш дом эстетику, теплоту и уют. Речь пойдет о межкомнатных дверях, наличие которых позволит вам уединиться и снизить уровень шума. А для того, чтобы двери как можно дольше сохраняли свою функциональную нагрузку им необходима качественно собранная дверная коробка.

Основными ошибками при сборке могут стать неправильно снятые размеры, нарушение углов отпила. Важно понимать, что такие «косяки» не исправишь — придется тратить деньги на приобретение дополнительных частей. Конечно щели и мелкие дефекты можно замазать восковым карандашом, либо другими спец. средствами, но из-за перекосов нагрузка в дверной коробке будет распределена неравномерно, что приведет к значительному снижению срока службы дверного полотна.

Работы по сборке дверной коробки должны выполняться с особой тщательностью и вниманием. Требуется строго соблюдать размеры зазоров и не забывать оставлять припуски на ширину пропила.

Ну вот — «навел жути» — теперь понесете денежки спецам:) На самом деле все не так страшно — следуйте моим подсказкам и все у вас получится!
[spoiler title=»СОДЕРЖАНИЕ СТАТЬИ:»]

[/spoiler]

Составные части дверной коробки

Прежде всего стоит ознакомиться с устройством межкомнатной дверной коробки:

Таким образом, чтобы собрать дверную коробку нужно верно соединить все ее части. Но прежде чем приступить — необходимо определиться с размерами и выбрать подходящий материал. Двери должны эстетично смотреться и легко мыться.

Выбираем материал

Здесь у меня нет однозначного ответа, так как выбор зависит от ваших предпочтений и бюджета. Приведу примеры самых распространенных материалов, используемых для дверных коробок.

Двери из МДФ

МДФ — это древесно-волокнистая плита. Двери дешевые, но при этом неплохо смотрятся. К достоинствам можно отнести легкость и экологичность. Минусы — это пониженная ударопрочность, плохая шумоизоляция и непродолжительный срок службы.

Клееный массив

Клееная доска или «евробрус».

Данные двери состоят не из цельного дерева, а из склееных под высоким давлением частей. Стыков на них практически не видно. Двери довольно прочные и стоят немного дороже МДФ. Цена и качество приемлимые.

Цельные деревянные двери

Двери на порядок дороже клееных. Прочные и долговечные. Недостатком является неправильная обработка производителем, вследствие чего дерево чрезмерно напитывается влагой.

Двери из ДСП и ДВП

Древесно-волокнистые или древесно-спресованные плиты. Эти двери очень дешевы, так как изготавливаются из остатков материала. Достоинство этих дверей — хорошая механическая прочность, и довольно неплохая звуко- и шумоизоляция. Недостатком являются низкая влагоустойчивость, а также наличие в клее летучего вещества, пагубно влияющего на здоровье. Еще один аспект — это сложность монтажа, так как саморезы в таких дверях плохо держатся.

Помимо описанных еще существуют пластиковые, стеклянные, алюминиевые, шпонированные. Двери с сотовым наполнителем, ламинированные и др.

Выбор материала зависит от вас, но он должен быть целесообразным и практичным.

Инструмент

Чтобы собрать дверную коробку нам понадобится инструмент:

Острый карандаш
Строительная рулетка
Строительный уровень
Строительный уголок
Отвертка или шуруповерт
Торцово усочная пила, либо стусло с ножовкой по металлу или «мелкозубка»

Грамотно снятый размер — залог успеха!

Стандартными размерами дверных полотен являются

высота 2000 мм
ширина 600 мм, 700 мм, 800 мм и 900 мм

Все остальные размеры, выходящие за рамки — как правило являются заказными позициями. (Я имею ввиду одинарные полотна, а не распашные)

К размеру полотна необходимо прибавить 70 мм — такова стандартная ширина дверной коробки. Если размеры дверной коробки другие, то и размер естественно изменится в большую, либо в меньшую сторону. И еще прибавляем 6 мм — это технологический зазор между полотном и дверной коробкой.

Теперь необходимо проверить как становится дверная коробка в дверной проем. Если его необходимо расширить, то не спешим сразу все ломать. Трезво оцениваем ситуацию — возможно придется усилять проем перемычками. Ежели нужно уменьшить проем, то закладываем его кирпичом, либо «нашиваем» бруски — все зависит от ситуации.

ВАЖНО ЗНАТЬ:
Чтобы вам понять кокой размер дверного проема необходим, то смотрим формулу:
Размер дверного полотна + размер дверной коробки + 6 мм тех. зазор + 60 мм( по 30 мм на каждую сторону под монтажную пену и клинья, которые понадобятся при монтаже коробки)

Обычно размеры дверных проемов контролируются на стадии строительства, но в старых частных домах (таких как у меня) бывает «жесткие» несоответствия.

Следующий важный размер — это зазор от пола до дверного полотна. Перед тем, как его рассчитать нужно проверить уровень полов на ширину «распаха» двери.

Сделать это можно двумя способами:

При помощи гидроуровня

На боковых стенах проема выставляем метки в одном уровне. Измеряем расстояние от каждой метки до плоскости пола. Та разница, которую вы получите при измерении должна быть добавлена к минимальной высоте стоек, чтобы при открытии дверь не упиралась в пол. Если вы все-таки «проморгаете» этот момент, то устранить его можно только подрезкой дверного полотна, а это то еще «рукожопство»:(

2. С помощью лазерного уровня

Если вы счастливый обладатель лазерного уровня, то все значительно упрощается. Выставляем уровень и при помощи строительного угольника определяем кривизну полов. Полученные значения учитываем при выставлении размеров

Минимальный зазор делают 10 — 15 мм, в зависимости от того, какое напольное покрытие планируется . Но лучше сразу уложить линолеум, либо ковролин, либо ламинат, а затем производить монтаж.

Смотрите таблицу соответствия дверных блоков и проемов.

И вот еще таблица типовых размеров дверных коробок

Сборка дверной коробки без порога

Рассмотрим сборку дверной коробки своими руками на примере коробки из МДФ. Верхние части соединим под 45°, так как это самый эстетический способ.

1.Первым делом необходимо заторцевать части коробки. Делается это для того, чтобы устранить неровности или заводской брак.

ВАЖНО ЗНАТЬ:
Если вам придется пользоваться ручным инструментом, то лучше использовать «мелкозубку», либо ножовку по металлу. Пропилы начинайте делать со стороны шпона, чтобы сколы, если таковые будут, остались на невидимой стороне.

2. «Запиливаем» под 45° петельный брус и притвор. Лучше всего это делать торцово усочной пилой, но если таковой нет, то придется работать на стусле. Чтобы избежать неровностей при запиле — стусло нужно закрепить. Ножовку используем с мелким зубом.

3. Далее переходим к самому трудному — «запиливание» верхней части коробки — притолоки. Нужно четко выставить размер и не промахнуться с углами. Можно воспользоваться рулеткой, но есть способ легче. Для этого прикладываем притолоку к верху двери и отмечаем метки острым карандашом «по месту». Для соблюдения технологического зазора можно воспользоваться упаковочным картоном — его ширина как раз 3 мм.

4. Отмечаем высоту петельного и притворного брусов. Как узнать требуемую высоту я рассказал немного выше. Это высота дверного полотна + верхний зазор 3 мм + нижний зазор. Если полы ровные, то достаточно 10 мм. При открытии дверное полотно не должно цеплять или упираться в пол. Сильно высокий зазор не стоит делать — для нормальной циркуляции воздуха достаточно 10 — 15 мм. Если помещение влажное, то допускаются большие величины.

ВАЖНО ЗНАТЬ:
Если в месте установки дверей имеется перепад и нет возможности его исправить, то высота стоек может быть разной. За ноль принимается самое высокое место перепада.

Далее отрезаем стойки по меткам.

ВАЖНО ЗНАТЬ:
Постоянно и скурпулезно проверяем все нанесенные размеры до запила. Если коробка окажется меньше полотна, то придется покупать новый брус.

5. После того, как все составные части запилены — собираем дверную коробку из мдф воедино, предварительно просверлив отверстия сверлом меньшего диаметра, чтобы не допустить раскола коробки. Для соединения используем саморезы 50 см по дереву. Удобнее проводить работы на полу, подложив под коробку картон или другой материал.

ВАЖНО ЗНАТЬ:
Когда будете стягивать дверную коробку прижимайте ее части как можно плотнее, так как саморезы будут растягивать их.

Ну и вот такой примерно результат должен у вас получиться.

Как собрать дверную коробку под 45° и без порога — видео

Сборка дверной коробки с порогом

Самый простой способ сборки. Дело в том, что порог обычно монтируется под 90°.

Порог монтируется на входных или «привходных» дверях, отделяя холодное помещение от жилого. К тому порог придает дверной коробке дополнительную прочность.

Подготовка дверного проема, проверка уровня полов абсолютно идентичны со сборкой без порога, но дальнейшие шаги имеют свои отличия.

Итак, вот пошаговая инструкция по сборке:

1. Запиливаем притолоку по исходным размерам. Длина притолоки будет равняться длине дверного полотна + 6 мм на зазор. Таких заготовок необходимо сделать две — это и будет порог. Не зыбываем торцевать заготовки, так как заводской рез может быть не ровным.

2. На петельном и притворном брусе необходимо снять упорную четверть.

Для этого соединяем торец вертикальной стойки и горизонтальной и острым карандашом ставим метку.

ВАЖНО ЗНАТЬ:
Размер необходимо перенести с максимальной четкостью, чтобы не получилось щелей. Заделать их в дальнейшем не проблематично, но это нарушит эстетическую составляющую дверей.

Делаем пропил на глубину четверти ножовкой или электролобзиком. Будьте предельно аккуратны — на зацепите рабочей поверхности. На дверях МДФ исправить «косяк» не получится.

Затем стамеской, либо канцелярским ножом аккуратно ее убираем. Повторяем операции для всех углов.

ВАЖНО ЗНАТЬ:
Если пользуетесь стамеской, то ни в коем случае не переворачивайте ее верхней заточенной стороной вниз. При проведении работ рабочая часть врежется в материал и вся работа «насмарку». Тоже правило действует при врезке петель.

3. Соединяем коробку. Также сверлим отверстия и стягиваем саморезами. Единственное отличие в том, что для порога применяются оцинкованные саморезы, если это порог входной двери. Они меньше подвержены воздействию.

Сборка дверной коробки с порогом — видео

Шиповое соединение дверной коробки

Одним из способов сборки дверных коробок является шиповое соединение. Оно не так распространено, как сборка под углом 45° и 90°, но имеет место быть.

Состыковка частей происходит посредством шиповых соединений (смотрите рисунок)

Обычно достигнутой жесткости вполне достаточно, но можно добавить оцинкованные гвозди для усиления прочностных характеристик.

Ошибки при установке и сборке дверной коробки — смех, да и только!

Заключение

Ну вот и все, друзья.

В этой статье я рассказал вам как грамотно собрать дверную коробку и очень надеюсь, то у меня это получилось.

Придерживайтесь моих инструкций и все у вас получится!

Как собрать и установить дверную коробку своими руками

Двери, несмотря на внешнюю простоту очень требовательны в монтаже. Малейшая ошибка может привести к плачевным последствиям. Неправильно снятые размеры, сделанные отрезы невозможно будет откорректировать, и придётся выполнять все заново, используя другие материалы. Щели, образовавшиеся из-за ошибочного отпила, устранить с помощью герметика невозможно.

Даже если это и замаскирует внешние дефекты, то конструкция не будет прочной из-за неплотного прилегания к поверхности. В результате существенно увеличивается нагрузка на бруски, а срок службы двери сокращается. Для того чтобы не допустить такой ситуации необходимо собирать дверную коробку своими руками строго соблюдая пошаговую инструкцию. Важно не только правильно, но ещё и очень внимательно и аккуратно выполнять все установочные работы.

Форма и размеры конструкции

Основа-короб должен соответствовать параметрам двери (ширине и высоте), для того чтобы обеспечивать полный охват и поддержку конструкции. Важным нюансом относительно полотна является назначение помещения, для которого оно предназначено.

Потому что от этого будут зависеть требования к вентиляции. В парных и банях двери должны обеспечивать надёжную теплоизоляцию, поэтому проём заделывают максимально герметично.

Ванную комнату, наоборот, нужно хорошо проветривать, для того чтобы не скапливалась лишняя влага и не появлялась плесень. Поэтому зазор между коробом и дверью должен быть немного шире. А также требуется хорошая вентиляция для помещений, в которых установлено газовое оборудование.

Для обеспечения надёжной защиты от утечки тепла из четырёх брусков сооружают прямоугольную раму, которая будет служить коробкой для двери. Вертикальные стойки станут петельным и притворным элементом, а поперечные – верхней опорой и порогом.

Для свободного движения полотна зазор должен быть между дверью и стойками около 3 мм. В тех случаях, когда необходим приток воздуха в помещение, короб собирают из трёх брусков, а на месте порога делают зазор около 10–15 мм. Вдоль вертикальных стоек и притолоки оставляют стандартное расстояние в 3 мм.

Коробка с порогом в сборе немного выше, чем без него. Разница составляет около 20 мм. Важно учесть этот нюанс, чтобы не пришлось укорачивать дверь. Потому что подогнать полотно можно только в том случае, если оно изготовлено из дерева.

Зазор между дверной коробкой и проёмом должен быть не меньше 10 мм с каждой стороны, чтобы конструкцию легко можно было установить и зафиксировать.

Необходимые инструменты

Поставлена дверная коробка своими руками может быть с помощью различных инструментов, некоторые из них есть у многих хозяев, ну а то, чего не хватает, придётся взять в аренду или приобрести.

Стусло. Приспособление, позволяющее произвести резку бруса под разным углом.
Карандаш, рулетка, строительный скотч.
Акриловая краска по дереву.
Монтажная пена, для герметизации коробки.
Стамеска, для выполнения зарезов под петли.
Перфоратор, дрель, шуруповёрт.
Гвоздодёр, лом, молоток. Для демонтажных работ.
Торцовочная пила, ножовка и канцелярский нож.
Строительный уровень.

Демонтаж

Если двери устанавливаются не в новом помещении, а происходит замена конструкции. То выполнить установку дверной коробки своими руками можно только после того, как будет удалена старая. Выполняется демонтаж дверной коробки в следующем порядке:

Снимаются наличники, и разбираются элементы короба.
Выкручиваются крепежи и анкерные болты.
Проводится проверка прочности проёма и при необходимости выполняется его укрепление.

Стоит очень аккуратно разбирать дверную коробку, для того чтобы ничего не повредить и тем самым увеличить объем работ по установке в будущем. При необходимости заменить дверную коробку, рекомендуется проводить демонтаж заранее, чтобы осталось время на подготовку проёма. Практически невозможно, снять дверную коробку, не повредив её. Поэтому после удаления старых комплектующих потребуется установка новых.

Как собрать дверную коробку?

Сделать дверную коробку из заготовок правильно поможет схема сборки.

Раскладывают элементы на плоской поверхности на одном уровне.
Правильно размечают дверную коробку.
Торцы брусков запиливают под углом 45 или 90 градусов.
Определяют положение петель и отмечают их на вертикальной стойке. Отмеряют по 200 мм снизу и сверху. С какой стороны зависит от правого или левого открывания двери.

Если петли врезные, стамеской делают выемку и закрепляют их. Накладные петли просто прикручивают в нужном месте.
Бруски стягивают саморезами. Процедуру проводят аккуратно, потому что, немного переусердствовав, можно повредить элементы.
В завершение вставляют дверное полотно, выравнивают и проверяют, есть ли между ним и конструкцией нужный зазор.

Короб необходимо увеличить с помощью добора, если ширина стены больше 70 мм, а наличники ставятся с двух сторон.

Если выполняется сборка дверной коробки из МДФ, все крепёжные работы должны проводиться с предварительным рассверливанием, чтобы не образовались трещины и сколы на изделии.

Как запилить дверную коробку под 45 градусов?

Элементы с округлым сечением запиливают под углом 45◦. Для того чтобы сделать правильный зарез используют стусло или торцовочную пилу с вращающимся столиком.

Выполняться сборка дверных коробок своими руками может без применения специальных инструментов. В таких случаях можно нужный угол отпилить без стусла, используя для разметки линейку и транспортир.

При выполнении монтажа конструкцию закрепляют с помощью саморезов, которые вкручивают под углом.

Сборка коробки под углом в 90 градусов

При таком варианте сборка дверной коробки выполняется легко и быстро.

Нужно отпилить необходимую величину стоек и горизонтальной перекладины под прямым углом.
Выбрать лишнюю часть притвора.

Элементы коробки разместить на полу выровнять и закрепить в торцах саморезами (по 2 в каждый).

Для того чтобы все стороны сохранили параллельность к дверному коробку можно приложить дверь и проверить, как она будет стоять в проёме. Соединение дверной коробки под 90 градусов у специалистов считается быстрой технологией монтажа.

Сборка коробки с порогом

Существенной разницы между установкой дверных коробок с порогом и без него не существует. Пороги в последнее время утратили свою актуальность. Но, несмотря на это, поклонников у такой системы немало. Объясняется это тем, что она более крепкая и надёжная, чем конструкция без нижней поперечной планки. Такие системы могут выдерживать значительные нагрузки и подходят для установки массивных дверей из дерева. Пороги считаются обязательным условием для санузлов. Независимо от того какой выбран вид конструкции собрать коробку межкомнатной двери сможет каждый человек.

Заранее подготавливают вертикальные и горизонтальные планки.
Зарезают под 45 или 90 градусов.
Подготовленные элементы располагают на ровной поверхности.
Поочерёдно скрепляют стойки и перекладины с помощью саморезов.

Как правильно установить дверную коробку?

Выполняется монтаж дверной коробки после предварительной проверки соответствия её размерам проёма в стене.

В том случае, если все подходит, производят установку дверной коробки в проём.
С помощью гидроуровня проверяют вертикальность стоек и горизонтальность перекладин.

По всему периметру конструкции устанавливают клинья (около 15 шт.). Распорка для дверных коробок увеличивает прочность.

Делают разметку под места крепления. По ней сверлят отверстия на брусках и стенах. Многие специалисты крепят к стене дверную коробку в местах, где располагаются петли и ответная планка замка. Это позволяет не нарушать целостность и внешний вид изделия.

Крепление дверной коробки выполняется анкерными болтами, которые вставляют в отверстия и затягивают шуруповёртом или гаечным ключом (зависит от вида крепежа). Конструкцию крепить стоит очень аккуратно.

Прикручивают петли и навешивают полотно. При правильной установке открытие и закрытие двери будет осуществляться легко.

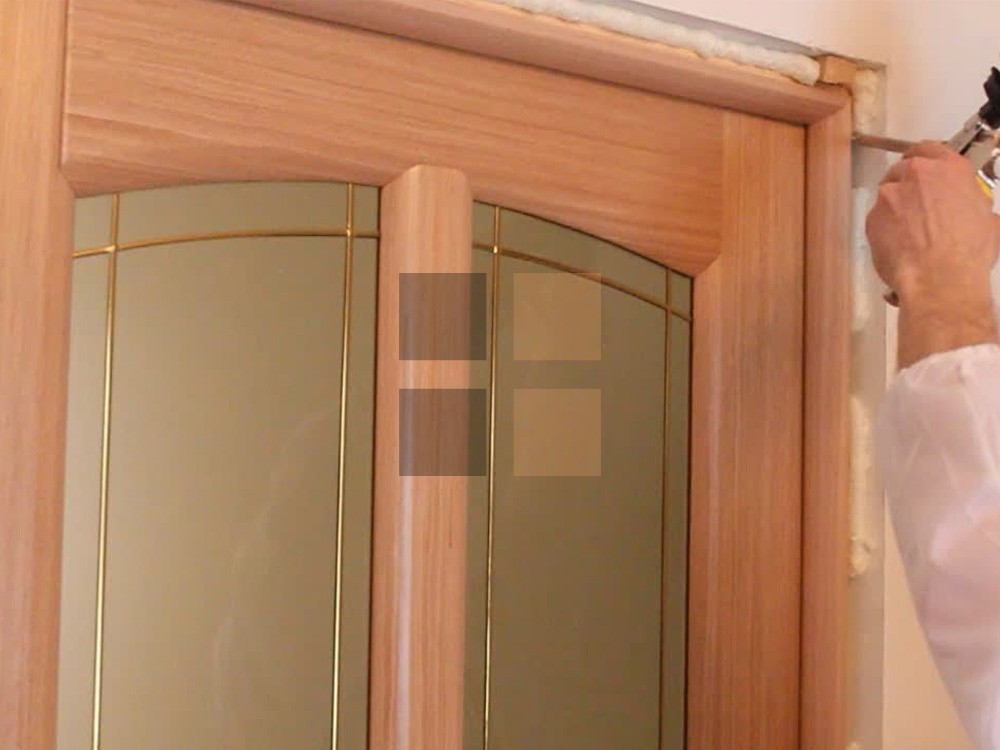

Зазор между блоком и стеной заполняют монтажной пеной.

Ответную металлическую планку замка устанавливают на разных этапах: при сборке или когда конструкция уже закреплена. Более правильным и точным будет второй метод.

Прикрывают двери и отмечают карандашом месторасположение язычка или магнита.
Стамеской или перьевым сверлом делают необходимое отверстие. Слишком глубокое не нужно, главное, чтобы помещался язычок и держал дверь.

По размерам ответной планки делают выборку и устанавливают её, закрепляя саморезами. Очень глубоко элемент монтировать не нужно, это испортит внешний вид.

Зазоры шпаклюют герметиком.

Что ещё важно знать?

Не у каждого человека получится с первого раза качественно выполнить установку дверной коробки. Но не стоит отчаиваться. Потому что многие изъяны можно устранить.

Если есть некрасивый шов, закрыть стык между ламинатом и дверной коробкой можно плинтусом или специальным гибким порожком.
Если коробка не влезает в проём, то стойки и поперечные планки можно немного подрезать.
Красиво заделать щель между дверной коробкой и стеной позволяют наличники. Если их ширины не хватает, придётся щель штукатурить и декорировать.

Для установки коробки межкомнатной двери в бетонной стене или из кирпича невозможно обойтись без перфоратора.Если выполняется установка дверной коробки из МДФ предварительно на планках, с помощью сверла, делают отверстия и только потом работают перфоратором.
Крепить дверную коробку к деревянной стене намного легче, чем к другим материалам. В таком случае не пригодится перфоратор для сверления отверстий. Нужно просто с помощью анкеров прикрутить дверную коробку к стене. Главное учесть, что со временем деревянные постройки могут дать большую усадку.
Для облегчения процесса монтажа, были созданы специальные монтажные системы дверных коробок. Благодаря им конструкцию можно поставить в стены из любого материала, не используя при этом клинья и распорки. Такой комплект включает в себя крепежи скрытого монтажа, подробную пошаговую инструкцию и схемы. Используя систему, вставить дверную коробку сможет даже новичок.

Дверная коробка установка своими руками инчтрукция

Дверная коробка является частью дверного блока. Применяется в моделях распашного типа, к ней на петли подвешивается створка. Устанавливают лудку входной или межкомнатной двери в проём на стене. Самым популярным материалом для изготовления коробок считается массив. Дешевле вариант – МДФ и другие комбинации из древесных отходов. Лудки могут иметь на торце нарезные пазы, предназначенные для фиксации наличников и доборов.

Скрытую коробку двери прячут при монтаже в стене, она изготавливается из алюминия. Невидимыми остаются даже петли.

Устройство дверной рамы предполагает использование трёх или четырёх элементов. П-образные лудки без порога состоят из двух стоек, соединённых вверху поперечиной. У полноценной лудки четвёртым элементом выступает порог. Такие рамы обязательны при установке дверного блока в санузел или на вход в помещение.

Продаются коробки обычно комплектом с доборами и наличниками. Дополнительные элементы помогают облагородить дверной проём. Устройство лудки различается по следующим признакам:

с доборами или без;
с телескопическими наличниками или планками без пазов;
с наличием или отсутствием уплотнителя;
с накладной или врезной фурнитурой.

Удобной в монтаже и использовании считается коробка с телескопическими наличниками, а также укомплектованная уплотнителем.

Дверная коробка в дверном проеме.

Стандартная дверная коробка для одностворчатой распашной межкомнатной двери без порога состоит из двух с половиной палок (одна палка справа, одна палка слева и вверху пол палки – поперечина). Стандартная палка дверной коробки имеет размеры: 70 мм – ширина, 30 мм – толщина и 2100 мм – высота. У каждого производителя размеры могут немного отличаться.
При замере дверных проемов для заказа дверей нужной ширины важно знать точные размеры коробки, чтобы определить ширину дверного блока вместе с коробкой и тем самым знать: подойдет ли дверной блок в проем и, если да, то, сколько места по бокам останется. Кроме того, от ширины дверной коробки зависит, потребуются ли доборы или нет.

Стойка дверной коробки в разрезе

Что должно быть в комплекте

Дверные коробки продаются в виде заготовок или профильных досок, которые затем распиливают под конкретный проём. Для установки стандартной одностворчатой распашной двери понадобится 2,5 заготовки — две длинные стойки и одна поперечина.

Некрасивые участки дверного проёма скрывают с помощью декоративных элементов — наличников и доборов. Наличники крепят на щель между коробкой и стеной по 2,5 доски на каждую сторону (всего 5 элементов). Если стена проёма толще коробки, устанавливают доборы.

Также понадобится фурнитура — дверные ручки, защёлка, петли. Если полотно лёгкое, хватит двух петель. Если тяжёлое — ставят три штуки. При скрытой конструкции коробки устанавливают скрытые или накладные петли.

По периметру — там, где дверь соприкасается с коробкой, — крепится резиновый уплотнитель. Он нужен для звуко- и теплоизоляции комнаты. Также благодаря ему дверь будет закрываться тихо, а не хлопать.

Виды и размеры дверных коробок

Производители изготавливают различные типы дверных коробок, которые отличаются по конструктивным особенностям, материалу и комплектацией.

По конструктивным особенностям

По конструкции различают дверные коробки разного устройства:

Угловой короб изготавливается из бруса. Посредством наличника он прикрывает угол с наружной части проема. Чаще всего этот тип применяется для монтажа на входном блоке.
Торцевой короб отличается тем, что его установка осуществляется непосредственно к дверному проему. На короб монтируются наличники. Этот вид дверной коробки наиболее распространен для установки в паре с межкомнатными дверями.
Телескопический короб имеет особую Г-образную форму, в его комплектацию входят доборы и наличники. Он отличается универсальностью, полностью охватывает дверной проем с трех сторон, придавая эстетичный вид.
Скрытый короб покрывает потребность в оформлении дверей потайного типа. Это изделие представляет собой обычную раму, лишенную порога, доборов и наличников. После установки скрытой коробки производят ее отделку, идентичную оформлению стены, что делает конструкцию абсолютно незаметной.

Конструкция короба подбирается исходя из особенностей проема, функциональности помещения, стилистических особенностей комнаты.

По используемому материалу

Помимо конструктивных особенностей, дверные коробки могут отличаться по виду материала, из которого они производятся. Каждый из материалов имеет свои преимущества и особенности.

Материал коробаПреимущества и особенности

Массив дерева	Короб из ценных пород дерева стоит дорого. Высокой прочностью к износу отличаются изделия из дуба, ореха, ясеня, бука, эвкалипта. Короб из сосны обойдется дешевле, однако износостойкость его ниже. Часто массив имеет сучки и прочие естественные дефекты, что снижает качество изделий. Сверху необходимо обязательно наносить слой краски или лака.
Клееный брус	Посредством промышленного расслоения и удаления дефектных частей с последующим склеиванием с сегментов удается достичь высокой прочности материала. Износоустойчивость клееного бруса выше природного аналога, однако, содержание клея снижает его экологичность. Финишная отделка из краски или лака придаст необходимую гидрофобность.
МДФ, ХДФ	Композитные материал древоволокнистого типа, которые производятся из отходов деревообрабатывающего производства. Материалы отличаются низкой ценой, но уступают в износостойкости. Чаще всего изделия из МДФ покрываются пленкой или ламинатом, что повышает прочность и устойчивость к влаге.
Слоистые композитные материалы	Состоят из нескольких типов материалов, соединенных путем смешивания или наслоения, за счет чего достигается высокая прочность изделия. Сверху композит покрывается слоем ламината, что снимает необходимость в финишной отделке. Стоимость короба из слоистого композита примерно равняется аналогу из клееного бруса или МДФ, но превышает изделие из сосны. Отличными эстетическими качествами и высокой износоустойчивостью отличается композитный короб с покрытием экошпон.

По комплектации

Исходя из наличия составных элементов, различают следующие разновидности дверных коробок:

полной комплектации, состоящей из 4 деталей, включая порог;
П-образные, включающие 3 детали;
с уплотнителем и без.

Уплотнитель – это опционная составляющая дверной коробки. Он укладывается по всему периметру конструкции, повышая изоляционные свойства дверного блока. Помимо улучшения тепло и звукоизоляции, уплотнитель позволяет повысить амортизацию, увеличивая эксплуатационный срок двери. Как правило, дверные коробки класса «премиум» имеют в заводской комплектации уплотнитель. В изделиях «масс-маркет» уплотнителя может не быть, однако его можно установить своими руками.

Конфигурация профиля

Дверная коробка для межкомнатных дверей обычно представляет собой прямоугольный брус с выбранной четвертью для притвора.

Стандартные размеры таковы:

Толщина – 35 мм;
Ширина – 60, 70, 80 и 100 мм;
Длина – 2100 мм;
Ширина притвора – 30 мм, а глубина – 10 мм.

Притвор может быть сделан полукругом или ребрами. Для широких дверных проемов в брусе с тыльной стороны, напротив притвора, делают четверть для добора 10/10 мм. В последнее время все чаще производят профилированные телескопические коробки, в боковые пазы которых вставляются доборы и наличники, идущие в комплекте. В районе притвора делается паз для крепежа уплотнителя. Если такого паза нет, то крепится самоклеящийся уплотнитель.

Он повышает звукоизоляцию и не дает двери громко хлопать при закрытии.

Обсадная коробка для деревянного дома

Дома, сделанные из натурального дерева, имеют свойства «дышать» или «гулять». Проявляется это при усыхании древесины и просадке самого дома. Чтобы дверной проем не повело вместе с домом, а жесткая дверная конструкция не мешала «гулять» стене, в месте проема ставят обсадную коробку (окосячку). Есть три основных способа ее установки.

Отличаются они различным местом расположения шипа:

В шип монолит. Когда полотна коробки имеют монолитную Т-образную форму с шипом по середине, а паз для него делается в проеме стены.
В колоду. Полотна коробки имеют монолитную П-образную форму с пазом в середине, а шип делается на проеме стены.

С помощью скользящего закладного бруска. Это самый простой способ. Его следует рассмотреть более детально.

Для работы понадобится следующий инструментарий:

доска пятидесятка;
саморезы.
герметик;
рулетка;
уровень;
строительный степлер;
шуруповерт;
бензопила;
брусок 50/50 мм;

Бензопилой выпиливают дверной проем нужных размеров. По середине его вертикальных сторон выбирают паз под брусок. Той же бензопилой отрезают брусок меньше длины паза на 50 мм. Можно использовать не цельный брусок, а собрать его из кусков. Забивают его в паз, чтобы он входил свободно, но не болтался. Крепить его не нужно, он скользящий.
Доска должна быть нужной ширины. Отрезают ее по длине на 50 мм меньше высоты дверного проема. В верхней части вырезают четверть шириной 50 мм и глубиной 20 мм для горизонтальной части. По бокам проема пристреливают степлером полоски из джута, оставляя брус свободным, чтобы не накрутился на саморезы. Вставляют доски в проем и выравнивают по уровню. Прикручивают саморезами 65-75 мм длины насквозь к бруску, утапливая в полотне, при этом следят, чтобы не прошить брусок насквозь. Места крепления шпаклюют.

Вырезают по длине горизонтальную доску. В верху, на четверть, наносят герметик и вбивают ее на место. Скрепляют коробку между собой саморезами с тыльной стороны горизонтальной доски. Расстояние, оставшееся свободным над ней, ни в коем случае не запенивают, а заполняют паклей.

Преимущества телескопической коробки

В деревянных домах, особенно старой постройки, часто приходится сталкиваться с проблемой подгона дверной коробки под деформированный проем или ширину стен. До появления телескопических дверных коробок эти задачи решались путем использования доборов и их маскировки наличниками. Для правильного функционирования двери дверной проем должен представлять единую плоскость с обеих сторон. Телескопическое устройство коробки решает проблему подгонки: выдвигающиеся фрагменты позволяют подогнать коробку под любую толщину проема.

Благодаря двигающимся в пазах элементам, можно регулировать степень прилегания коробки к стене.

Телескопические коробки изготавливаются из древесины или МДФ. Реже встречаются алюминиевые модели: они практичнее, не рассыхаются, имеют более долгий срок службы. Покрыты могут быть любым цветом в тон двери.

Монтаж телескопической коробки прост, не требует профессиональных навыков. При монтаже не используется крепеж, который потом придется декорировать.

В случае ремонта коробку можно без труда снять, а после завершения строительных и отделочных работ снова поставить на место. Телескопические коробки подходят абсолютно для любых типов строений. Их можно с успехом применять как в новостройках, так и в домах старого фонда.

Советы по выбору

Прежде чем приступать к выбору дверной коробки для межкомнатной двери, следует тщательно выверить все размеры, потому что малейшая ошибка или неточность замеров может привести к невозможности установить каркас.

Дверную коробку следует подбирать из того же материала, что и дверь.

Для массивной двери из деревянного бруса не подойдет коробка из МДФ, так как под тяжестью натурального материала каркас просто деформируется, а дверь перестанет нормально функционировать. В строительных магазинах, торгующих дверями, можно обратиться к консультанту за помощью в расчетах. Как правило, фирмы-производители снабжают свою продукцию специальными таблицами стандартов и классификацией, по которым можно подобрать наиболее подходящий вариант.

О том, на какие моменты необходимо обратить внимание при установке дверной коробки, вы можете посмотреть в данном видеоролике.

Необходимые изменения перед установкой дверной коробки

Дверные полотна, представленные на рынке, имеют стандартные размеры. Высота может быть 190, 200, 210 см. Ширина — 55, 60, 70, 80, 90 и 120 см. Дверные проёмы также обычно стандартны (высота 205-207 см, ширина 70-130 см), однако стены чаще всего умеют уклон и размеры проёмов не очень точны.

Чтобы подогнать дверную коробку под проём и полотно, производят измерения. Надо взять рулетку, замерить ширину проёма в трёх местах (снизу, посередине и сверху) и записать наименьшую величину. Затем измеряется высота проёма также в трёх местах (слева, посередине и справа) и также записывается самый маленький результат. После этого замеряют толщину стены, чтобы определить, понадобятся ли доборы (толщина дверной коробки обычно составляет 7.0-8.5 см). Наконец, измеряют две диагонали проёма. Если значения диагоналей не равны друг другу, проём придется выравнивать перед тем, как устанавливать коробку.

Кроме того, при расчетах учитывайте, что ширина щели между полом и дверным полотном должна составлять 5-10 мм, а зазор между полотном и коробкой должен быть 3-4 мм.

Демонтаж старой дверной коробки

Любая межкомнатная дверь состоит из вертикальных стоек коробки, верхней поперечной балки (перекладины), порога (не всегда) и дверного полотна. Демонтаж коробки всегда начинается со снятия с петель дверного полотна. Для этого под открытую под 90o дверь подсовывается фомка.

Под нее подкладывается твердый предмет для создания рычага. Дверное полотно приподнимается и снимается с петель. Работу лучше выполнять вдвоем, чтобы дверь не упала. Если полотно не приподнимается, петли смазываются антикоррозийной смазкой.

Дальнейшие действия зависят от того, сохраняется коробка или выбрасывается.

Быстрый, разрушающий способ

Если дверная конструкция не будет использоваться в дальнейшем, все работы по демонтажу проводятся быстро:

топором удаляются наличники — острие топора забивается молотком между коробкой и наличником до тех пор, пока не появится щель. После этого топор переставляется ближе к крепежу и поворачивается до тех пор, пока наличник не отойдет от коробки полностью. Вместо топора можно воспользоваться гвоздодером;
каждая вертикальная стойка разрезается посередине, после чего выворачивается из дверного проема фомкой;
порожек также разрезается и удаляется фомкой;
крепеж срезается заподлицо со стеной болгаркой или ножовкой по металлу.

Щадящий способ

Своими руками проще всего сохранить дверную коробку при ее демонтаже. Пошагово это выглядит следующим образом:

снимаются наличники;
откручиваются петли и планка защелки — под ними находится скрытый крепеж;
шуруповертом на малых оборотах выкручиваются саморезы (гвозди удаляются гвоздодером). Если не откручиваются, то спиливаются болгаркой или ножовкой;
строительным ножом вырезается монтажная пена;
дверная коробка аккуратно извлекается из проема и разбирается.

При демонтаже дверей необходимо помнить, что поврежденная при разборке коробки стена принесет проблем в несколько раз больше, чем потраченные на осторожную работу несколько минут.

Что понадобится?

Установка межкомнатных дверей предполагает не только тщательный подход, но и использование качественного вспомогательного инструмента. Для выполнения подобных задач вам понадобится такой стандартных набор изделий:

Пила. Она должна быть острой и иметь небольшие зубья, что позволит исключить появление сколов на поверхности коробки.
Дрель и набор сверл. Тип инструмента зависит от материала стены, к которому будет крепиться каркас. Важно, чтобы сверла смогли пробурить отверстия в кирпиче, бетоне и т. д. В некоторых случаях вам может понадобиться перфоратор и несколько буров.
Шуруповерт и насадки под определенный вид крепежа.
Рулетка и карандаш для отметок.

Уровень.
Крепеж. В большинстве случаев вам нужно будет несколько саморезов по дереву, а также дюбели для установки в стену. Иногда можно использовать и специальные анкеры.
Монтажная пена.
Распорные элементы. Они нужны для фиксации коробки в проеме. Зачастую для этого используют деревянные клинья. Поэтому нужно запастись деревом, из которого впоследствии можно будет сформировать несколько подобных изделий.

Этот список не является универсальным, так как он зависит от типа дверного каркаса и способа его монтажа.

Тонкости установки

Монтаж дверной коробки межкомнатной двери – сложная процедура, требующая определенных навыков и терпения. Начинать нужно с подготовки рабочего инструмента, а также выбора способа крепления. В большинстве случаев монтаж выполняется с помощью анкеров, которые надежно фиксируют каркас.

Снятие замеров

Чтобы получить размеры короба, необходимо измерить проем в стене, куда он будет устанавливаться. Ширина и высота стенового проема измеряется минимум в трех местах: по краям и в центре. Для расчета параметров коробки берутся наименьшие результаты.

Также измеряются диагонали и толщина проема. Сильная разница длины диагоналей говорит о том, что углы проема не являются прямыми и он сильно завален в одну из сторон. В такой ситуации проем предварительно выравнивают, только после этого повторно снимают замеры.

Необходимые материалы и инструменты

Собирается межкомнатная дверь вместе с коробкой достаточно просто, если в хозяйстве имеются необходимые материалы и стандартный набор столярных инструментов:

Монтажный отвес, уровень;
Стусло;
Молоток;
Стамеска;
Рубанок;
Клинья из дерева;
Ножовка;
Крепежные элементы;
Шуруповерт;
Строительная пена;
Карандаш;
Угольник;
Измерительная рулетка.

Изготовление короба

После подготовки материала, инструментов, снятия замеров, можно приступать непосредственно к изготовлению дверной коробки.

Нарезка материала

Рекомендуется использовать готовые деревянные бруски с пазами, в которые будет вставляться полотно.

Заготовки укладываются на горизонтальную плоскость пазами вверх. На них отмеряется и отмечается высота коробки (обязательно учитывается толщина порога, если он предусмотрен).

Далее отмеряется и вырезается верхняя планка конструкции. При вырезании отдельных элементов конструкции короба необходимо учитывать способ их соединения между собой.

Соединение деталей

Элементы короба можно соединить несколькими способами.

С помощью пазов. Для самостоятельного изготовления конструкции такой вариант достаточно сложный, но более надежный.

Соединение отдельных элементов коробки под прямым углом с помощью шурупов. Это наиболее распространенная техника среди новичков, поскольку она самая простая.

Еще один распространенный способ соединения деталей коробки – диагональная технология. Края деталей, которые нужно соединить между собой под прямым углом, подрезаются с помощью стусла на 45 градусов, закрепляются шурупами.

Обработка

Все деревянные элементы предварительно перед сборкой обрабатывают специальными средствами: против насекомых и образования плесени, против возгорания. После сборки конструкции готовое изделие покрывается лаком, окрашивается в желаемый цвет или отделывается прочими декоративными материалами.

Как собрать?

Начинается процедура установки коробки с ее сборки. Эта конструкция может быть нескольких видов. Сегодня все чаще используются П-образные каркасы, которые исключают наличие порога. Но есть и прямоугольные конструкции, применяемые также довольно часто.

Заводские модели зачастую уже подготовлены к сборке, так как их предварительно отделывают, чтобы придать красивый вид. Если же вы решили соорудить коробку из деревянного бруса самостоятельно, тогда его нужно тщательно высушить и отполировать.

Сборка коробки предполагает выполнение нескольких последовательных операций:

Изначально нужно выложить бруски на ровную горизонтальную поверхность. Зачастую для этого используют пол, который застилают бумагой или пленкой, чтобы исключить повреждение дверного полотна.
Сбор коробки начинается с измерений. Важно, чтобы ширина проема была несколько больше, чем само дверное полотно.
Когда все данные известны, следует соединить элементы короба в единую конструкцию. Стыковаться они могут несколькими основными способами. Самым простым считается соединение под 90 градусов. Для этого верхнюю планку с торцов подрезают под данным углом.

Важно, чтобы поверхность среза была ровной и без перекосов. После этого вертикальная опора приставляется к поперечной планке и прикручивается.

Соединить эти элементы можно и под углом в 45 градусов. Для этого на каждом бруске срезается угол. После стыковки обеих конструкций они также должны образовывать 90 градусов. Обратите внимание, что не следует допускать даже самых минимальных отклонений, так как от этого зависит работа всей системы.
Когда вы подогнали все бруски, можно их соединять между собой. Для этого используют гвозди или саморезы. Желательно загонять по 2 крепежа в каждой стыковочной стороне. Важно, чтобы после сборки коробка максимально прочно удерживалась, и не сдвигались элементы друг относительно друга. Если вы планируете организовать порог, то к опорам он прикрепляется наподобие верхней планки. Важно также соединить эту часть максимально ровно.

После сборки коробки следует приступить к креплению петель. Для этого каркас укладывают на пол и выравнивают. После этого с одной из сторон на вертикальной стойке вырезают пазы под петли. Специалисты рекомендуют располагать их на расстоянии 20 см от верхнего и нижнего краев. Пазы формируют с помощью стамески или фрезера.
Когда петли прикреплены, следует поместить внутрь коробки дверное полотно и отметить места расположения их на нем. Для этого изделие выравнивается относительно каркаса, а затем прикладываются петли и отмечаются места.

Пазы на двери вырезаются аналогичным образом, что и на коробке.

Как запилить дверную коробку под 45 градусов?

При выполнении монтажа конструкцию закрепляют с помощью саморезов, которые вкручивают под углом.

Сборка коробки под углом в 90 градусов

При таком варианте сборка дверной коробки выполняется легко и быстро.

Нужно отпилить необходимую величину стоек и горизонтальной перекладины под прямым углом.
Выбрать лишнюю часть притвора.

Элементы коробки разместить на полу выровнять и закрепить в торцах саморезами (по 2 в каждый).

Сборка коробки с порогом

Заранее подготавливают вертикальные и горизонтальные планки.
Зарезают под 45 или 90 градусов.
Подготовленные элементы располагают на ровной поверхности.
Поочерёдно скрепляют стойки и перекладины с помощью саморезов.

Как правильно установить?

Монтаж дверной коробки своими руками предполагает выполнение нескольких последовательных операций:

Перед тем как устанавливать изделие, нужно выполнить замеры конструкции и дверного проема. Важно, чтобы конструкция помещалась в отверстие, которое должно быть несколько больше ее.
После этого нужно аккуратно поднять и вставить коробку в проем. Устанавливать конструкцию нужно на ровную поверхность, чтобы исключить перекосы. Торцы изделия должны совпадать с одной из сторон стены. Это важно, если ширина каркаса меньше этого значения.
Важно, чтобы коробка стояла ровно во всех плоскостях. Поэтому нужно ее выровнять и зафиксировать в таком положении. Для этого используются деревянные распорки, которые устанавливаются между каркасом и стеной.

Как крепить?

Крепление конструкции является завершающим этапом монтажа этого изделия. Этот процесс состоит из нескольких последовательных этапов:

В закрепленной коробке сверлят несколько крепежных отверстий. При этом используют сверло по дереву, которым проходят только каркас.
Чтобы сформировать отверстия в стене под дюбель, используют длинное сверло по бетону. С его помощью делают пометки через ранее высверленные дырки на поверхности вертикальных опор. Обратите внимание, что диаметр сверла не должен быть больше отверстия в дереве, так как затем вы не сможете зафиксировать систему саморезом.
На данном этапе нужно снять коробку и в отмеченных местах на стене просверлить дырки большего диаметра. Они должны подходить под пластиковый дюбель или анкер, который будет использоваться для этих целей.
Когда все готово, коробка снова устанавливается на место, выравнивается и фиксируется с помощью клиньев. Если все хорошо, можно прикручивать каркас к стене саморезами в нескольких местах. При этом важно постоянно контролировать положение коробки относительно различных плоскостей.
Завершается процедура заполнением щелей монтажной пеной и навешиванием дверей на петли.

Способы замены

Очень часто межкомнатные двери устанавливаются на место уже изношенных систем. Это, в свою очередь, предполагает демонтаж старой коробки. Чтобы заменить старую конструкцию можно использовать несколько способов:

Демонтаж с разрушением каркаса. Этот подход предполагает удаление старой коробки с помощью грубой силы. Здесь используют как ломы, так и пилы, которыми делят ее на несколько отдельных частей. После этого уже выполняют монтаж новой системы.
Разборка конструкции с сохранением каркаса. Если двери еще в нормальном состоянии и их можно использовать в другом месте, снимают коробку аккуратно. Для этого последовательно удаляют все саморезы или другие крепежные элементы. Затем устраняется пена, которая фиксирует изделие дополнительно. Это позволит вам с легкостью впоследствии вынуть коробку, сохранив ее целостность.

Это пошаговое руководство не является универсальным, так как замена коробки происходит с учетом конкретных особенностей конструкции.

Установка ручек, защелки или замка в дверь.

Ручку двери чаще всего устанавливают ровно посередине двери. Так как высота двери равна 2м, то ручку ставят на высоте 1м. Но для удобства пользования, особенно маленькими детьми, допускается уменьшение высоты ручки, например до высоты 95см.

Соответственно замок устанавливается на такой же высоте.

Установка врезного замка.

Чтобы замок установился в дверь аккуратно, нужно знать небольшую хитрость.

Крепим замок к полотну двери как показано на фото ниже. Обязательно перед вкручиванием саморезов сверлим отверстия в полотне двери.

Крепим замок к полотну двери.

Используя канцелярский нож, вырезаем ламинированное покрытие двери вокруг замка. Это действие следует делать аккуратно и не спеша, хорошо прижимая лезвие ножа к замку. В результате получим идеальный вырез под лицевую планку замка.

Вырезаем ножом по контуру замка.
Отрываем ламинированной покрытие.
Размечаем место для установки внутренней части замка.
На фото видно отмеченное место для внутренней части замка.
Высверливаем место под замок.
С помощью стамески выбираем лишний материал из двери.

Теперь необходимо разметить место под ручку замка. Для этого прикладываем замок сбоку двери таким образом, чтобы лицевая планка двери была вровень с торцевой плоскостью двери. Намечаем карандашом место установки ручки. Разметку под ручку обязательно выполняем с двух сторон двери.

Отмечаем место установки стержня ручки.

Сверлим отверстия по разметке с двух сторон двери. Сначала с одной стороны, затем – с другой. Ни в коем случае нельзя сверлить дверь насквозь, так как на выходе сверло может вырвать много материала из двери. Поэтому в проем для замка устанавливаем фанерную подкладку, чтобы исключить разбитие отверстия в месте выхода сверла.

Сверлим отверстие под стержень ручки.
Ставим замок на место и прикручиваем саморезами идущими в комплекте.

Врезка в дверь защелки.

Установить защелку в дверь немного проще, чем замок. В первую очередь, с торца двери сверлим отверстие перьевым сверлом диаметром 24мм. Защелка устанавливается в такое отверстие достаточно плотно, и лицевая планка защелки полностью перекрывает отверстие.

Устанавливаем защелку двери.

Устанавливаем защелку на место и вокруг ее лицевой планки делаем надрез канцелярским ножом. Затем защелку вынимаем и, с помощью стамески и молотка, делаем углубление под лицевую планку защелки.

С помощью стамески выбираем углубление.

Осталось просверлить отверстие под стержень ручки. Чтобы сделать такое отверстие, поступим также, как и при врезке замка. Прикладываем защелку с боку от двери таким образом, чтобы её лицевая панель стала вровень с торцом двери.

Отмечаем отверстие под стержень ручки.

Теперь карандашом намечаем центр отверстия. С другой стороны двери поступаем аналогично и сверлим отверстия с двух сторон.

Устанавливаем защелку на место и прикручиваем её саморезами к двери. Перед вкручиванием саморезов не забываем просверлить под них отверстия диаметром 1.5-2мм.

Что ещё важно знать?

Если есть некрасивый шов, закрыть стык между ламинатом и дверной коробкой можно плинтусом или специальным гибким порожком.
Если коробка не влезает в проём, то стойки и поперечные планки можно немного подрезать.
Красиво заделать щель между дверной коробкой и стеной позволяют наличники. Если их ширины не хватает, придётся щель штукатурить и декорировать.
Для установки коробки межкомнатной двери в бетонной стене или из кирпича невозможно обойтись без перфоратора.Если выполняется установка дверной коробки из МДФ предварительно на планках, с помощью сверла, делают отверстия и только потом работают перфоратором.
Крепить дверную коробку к деревянной стене намного легче, чем к другим материалам. В таком случае не пригодится перфоратор для сверления отверстий. Нужно просто с помощью анкеров прикрутить дверную коробку к стене. Главное учесть, что со временем деревянные постройки могут дать большую усадку.
Для облегчения процесса монтажа, были созданы специальные монтажные системы дверных коробок. Благодаря им конструкцию можно поставить в стены из любого материала, не используя при этом клинья и распорки. Такой комплект включает в себя крепежи скрытого монтажа, подробную пошаговую инструкцию и схемы. Используя систему, вставить дверную коробку сможет даже новичок.

Дверь цепляет коробку: как устранить проблему?

Если после выполнения монтажа дверное полотно трется о коробку, дверь закрывается с трудом или не плотно, необходимо выяснить причину.

Повело коробку

В такой ситуации в первую очередь проверяется правильность монтажа и надежность крепления дверных петель. Если причина не в них, значит, короб деформировался в результате вздутия строительной пены из-за значительных температурных перепадов.

Чтобы устранить образовавшийся дефект, дверную коробку необходимо просверлить насквозь и соединить с бетонной стеной с помощью длинных шурупов или анкеров. Отверстия затем декорируются заглушками.

Повело деревянное полотно двери

В этой ситуации необходимо снять замочный механизм, немного отшлифовать торцевую часть полотна с помощью наждачной бумаги, закрепленной на ровном деревянном бруске. В процессе шлифования периодически проверяется касание полотна о профиль короба. После достижения необходимого зазора шлифовка прекращается, обработанный участок тонируется и покрывается лаком, дверной замок устанавливается на свое место.

Выводы

Дверные коробки бывают П-образной формы для комнат и с порогом в форме законченного прямоугольника для ванной и туалета. Продаются они обычно в виде профильных досок-заготовок, затем распиливаются под конкретный дверной проём и собираются. Кроме заготовок, дополнительно приобретаются наличники, доборы и фурнитура. Коробки изготавливают из цельного массива, клееного бруса, ДВП, МДФ, слоистых композитов или металла. По материалу они должны соответствовать полотну и выдерживать его вес. Не покупайте коробку из МДФ, а полотно из цельного массива. Коробки различаются по конструкции, виду соединения вертикальных стоек с поперечиной, типу крепления наличников и доборов.

Источники

https://dvernoiguru.ru/mezhkomnatnye/vidy-i-razmery-dvernyh-korobok/
https://Dver1.ru/pro-dveri/komlekt/vse_pro_korobku/
https://diy.obi.ru/articles/kak-vibrat-dvernyu-korobky-dlya-mejkomnatnoi-dveri-21318/
https://portaprima.ru/for_customers/articles/ustanovka/vybiraem-dvernuyu-korobku-pravilno/
https://stroy-podskazka.ru/dveri/mezhkomnatnye/dvernaya-korobka/
https://StroyGuru.com/dveri/ustanovka-dvernoj-korobki-dlya-mezhkomnatnoj-dveri-svoimi-rukami/
https://dekoriko.ru/dveri/mezhkomnatnye/ustanovka-dvernoj-korobki/
https://o-dveryah.ru/mezhkomnatnye/dvernaya-korobka/
https://dvernoiguru.ru/ustanovka/kak-sobrat-dvernuyu-korobku-svoimi-rukami/
https://delairukami.ru/stroitelstvo-i-remont/ustanovit_megkomnatnuy_dver_svoimi_rukami/
https://o-dveryah.ru/mezhkomnatnye/ustanovka-korobki/

2 483

Установка дверной коробки межкомнатной двери, сборка своими руками

Установка коробки межкомнатной двери является завершающим этапом ремонта квартиры. Справиться с работой можно и самостоятельно, надо только правильно выполнять действия на каждом этапе монтажа. Самое сложное — это выполнение точного реза на наличниках.

Замеры

От тщательности выполнения измерений зависит качество дальнейших работ. Проем двери даже после отделки может иметь отклонения от вертикали и горизонтали, и коробку придется подгонять по высоте и ширине. Чтобы избавить себя от лишней работы, замеры нужно производить следующим образом:

Измерить рулеткой ширину проема на высоте 10-15 см от пола и повторить измерения на высоте около 20 см от верхней части проема. Если в двух мерках обнаружена разница, то за ширину нужно принять меньшее значение.
Таким же образом замерить высоту двери: на расстоянии 10-20 см от боковых стенок проема. За высоту принять меньшую величину.

При покупке готовых дверей может оказаться, что нет модели, точно соответствующей величине проема или недостаточно велика та дверь, которая нравится. В этом случае потребуются доборные элементы, которые помогут немного сузить проем.

Инструменты и материалы

Кроме покупки межкомнатной двери с коробкой и наличниками, потребуется следующее:

ножовка ручная со стуслом для проведения спила под точным углом;
шуруповерт или дрель с насадками;
для бетонных стен нужен перфоратор;
стамеска;
уровень строительный;
угольник, транспортир, линейка;
крепеж: саморезы и дюбели;
мелкие гвозди;
молоток;
пена монтажная;
дверная фурнитура (ручки, защелки, петли).

Подготовка проема к установке дверной коробки

Перед установкой рамы двери надо обязательно проверить вертикальность стены у проема и внутри него. Делают это для того, чтобы наличник был установлен в одной плоскости со стеной и не отходил от нее, а рама встала в проем без перекоса, иначе крепление дверной коробки будет выполнено с браком. Для измерения используют строительный уровень с отвесом.

При обнаружении отклонений бетонной стены от вертикали потребуется устранение дефекта при помощи финишной шпатлевки. Доведя стену у проема до полной вертикальности, просушите ее в течение 24 часов. Обнаруженные отклонения откосов от вертикали внутри проема корректируют так же.

Сборка коробки

Чаще всего брус для коробки поставляется в виде отдельных деталей, которые нужно будет соединить самостоятельно. Сборку коробки двери производят на полу. Чтобы правильно собрать раму, нужно выполнить подготовку деталей.

Измерить ширину и длину полотна. Для свободного хода двери нужно сделать припуски в 5-6 мм при разметке деталей короба. Это даст возможность оставить зазоры между коробом и полотном.

Для установки верхней планки коробки торцы вертикальных элементов нужно обработать:

измерить толщину верхней перекладины на месте выступа;
отложить эту величину от торцевого среза боковой стороны;
сделать поперечный распил выступающей в притвор части боковины по этой линии;
срезать стамеской часть материала от торца до пропила, выравнивая поверхность профиля.

После такой подготовки надо примерить поперечину к срезу вертикальной боковины. Если измерение толщины было сделано неточно, образуется зазор между кромками деталей. Его нужно устранить.

Определить петлевую сторону коробки и разметить места установки петель на расстоянии 20 см от верхнего и нижнего края. Если для навешивания двери выбраны плоские петли, сделать выемку в притворе. Размеры и глубина выемки зависят от габаритов карты петли. При разметке выемки на коробке нужно проследить, чтобы штыри петель были направлены вверх. Петли можно закрепить сразу или оставить эту часть работы на потом. Уложить в раму полотно двери и обозначить на нем места расположения ответных частей петель.

Соединить части коробки в П-образную конструкцию. Для соединения использовать саморезы. Вкручивать их надо через плоскость вертикальных деталей в торец верхней планки. Для того чтобы избежать растрескивания профиля коробки, на местах установки шурупов предварительно сделать отверстия сверлом 3-4 мм.

Стойки рамы межкомнатной двери имеют запас длины (около 5 см). После соединения деталей нужно еще раз произвести замеры проема и отрезать лишнюю длину брусков. Если деревянную коробку собирают с порогом, то нужно выполнить подготовку нижних торцов для установки поперечины внизу, как указано для верхней планки.

Монтаж

Если работа производится без помощника, удобнее монтировать коробку без полотна, а навесить дверь позже. При таком способе для рамы нужны 1-2 распорки, которые можно вырезать из бруска или другого подручного материала. Чтобы концы распорки не повредили ламинирование коробки, оберните их тканью.

Пошаговый монтаж короба выполняют так:

Поднять раму и установить ее в проем. Если дверь без порога, то надо оставить технологический зазор между торцом и полом. Его размер — 1,5-2 мм. Под края коробки нужно положить щепки такой толщины.
Для фиксации короба вогнать между ним и стеной небольшие клинья в верхних углах (сбоку и сверху). Проверить конструкцию на вертикальность и горизонтальность, на соответствие кромок плоскости стены.
Установить распорку поперек проема. Зафиксировать коробку клиньями возле нее.
Просверлить отверстия в двух точках на боковых сторонах для крепления двери к стене. Перфоратором сделать выемки в бетоне и загнать в них капсулы дюбелей или анкеров. Вкрутить шурупы крепежа.
Зазоры между коробкой и стеной заполнить монтажной пеной. Перед этим процессом надо оклеить раму широким строительным скотчем, т. к. пена может попасть на ее поверхность. Заполнять зазоры на ½ их глубины: пена сильно расширяется. Для отвердения потребуется 24 часа. Распорные клинья нужно срезать или удалить.

Если ширина коробки меньше проема на 3 см и более, то перед ее монтажом потребуется установка доборов. Это бруски нужной толщины, которые закрепляют дюбелями к стене внутри проема. После этого установку коробки межкомнатных дверей своими руками выполняют по вышеприведенной инструкции.

Навешивание межкомнатной двери

Устанавливать полотно и проводить отделочные работы гораздо проще, чем закрепить коробку в проеме. Домашнему мастеру осталось сделать следующее:

прикрепить петли на раму и полотно;
навесить дверь и проверить ее ход;
установить ручки и защелки;
выполнить отделочные работы.

Установка петель

Для монтажа врезных петель выемки на коробке нужно сделать до сборки. Прикрепить половины механизма можно и после монтажа короба в проеме. Части петель со штырем крепят к косяку двери в подготовленной выемке так, чтобы шип был направлен вверх.

На полотне делают выемку по разметке и прикрепляют туда другую часть петли с капсулой для штыря. Ее отверстие направляют вниз. Крепление обеих частей производят на саморезы.

Если используются неразъемные петли, то их надо закрепить сначала на полотне. Крепление к коробке производится в момент навешивания двери. Под такие петли выемку не делают, т. к. части карт заходят друг в друга и зазора между полотном и коробом хватает для их монтажа.

При навешивании межкомнатной двери можно применять и ввертные петли. Их крепление происходит за счет штырей, под которые сверлят отверстия с диаметром меньше толщины штыря с резьбой. Части петель вкручивают в полотно и коробку.

После навешивания нужно проверить ход двери: она должна оставаться неподвижной и открытой полностью, и полузакрытой или притворенной. Если полотно самопроизвольно двигается, нужно отрегулировать петли, затягивая или ослабляя крепеж.

Крепление ручки

Для этой части отделки двери может потребоваться дрель с насадкой-фрезой диаметром 5 см. Если ручка без замкового механизма, а крепление представляет собой штырь с резьбой, нужно сверло соответствующего диаметра. Накладные ручки крепят на саморезы.

Под ручку с защелкой нужно сделать сквозное отверстие в полотне и выемку в кромочной части для язычка. Вставить механизм, установить декоративные накладки. Поставить метку на коробке двери, где язычок должен войти в паз замка. Стамеской сделать выемку и прикрепить накладку на саморезы.

Для ручки на штыре сверлят сквозное отверстие в удобном месте полотна двери. Снимают 1 часть двойной конструкции и пропускают штырь через полотно. С обратной стороны надевают декоративные накладки и закручивают ручку.

Накладная фурнитура имеет штатные отверстия под крепеж. В них надо вкрутить саморезы и затянуть их.

Установка наличников

Перед началом работы нужно срезать пену, выступившую из зазора между стеной и коробкой. Сделать срезы под углом 45° на верхних торцах следующим образом:

Тщательно измерить длину вертикальной планки коробки от ее нижнего торца до внутреннего угла проема.
К этой величине прибавить ширину наличника и еще 2-3 см на тот случай, если потребуется корректировка реза.
Отмерить угол в 45° по транспортиру или воспользоваться стуслом и отпилить часть верхнего торца боковины. На другой стороне двери боковину нужно отпилить в обратном направлении.
У верхнего наличника сделать косой срез нужно на обоих концах. Его длину требуется точно измерить, как сумму ширины внутри проема и 2 мерок ширины наличника. Спилы производят от верхних углов торцов на 45° внутрь проема.
Если все тщательно отмерено и аккуратно отрезано, то планки наличника сойдутся в углах без зазора. При его наличии можно подкорректировать линию реза. Излишки длины на боковинах спилить снизу под прямым углом.

Подготовленные наличники прикрепить к коробке, закрывая ее срез и часть стены. Крепление производят на мелких гвоздях. Их шляпки можно удалить кусачками, и крепление будет незаметным.

Установка коробки межкомнатной двери своими руками пошагово

Разделы статьи:

Установка своими руками коробки межкомнатной двери – это достаточно сложная процедура, требующая определенных знаний и навыков. В строительных магазинах коробки дверей чаще всего продаются в собранном виде. Но в продаже также есть изделия в разобранном виде, то есть предлагается дверной комплект из отдельных элементов двери.

Главное преимущество в покупке разобранных дверей заключается в том, что при сборке на месте их легче подогнать под межкомнатный проем. Но прежде чем начинать самостоятельную установку изделия, рекомендуется изучить схему его сборки и монтажа, рекомендации специалистов.

Разновидности дверных коробов

Чтобы правильно установить дверной короб в стеновой проем, предварительно рекомендуется изучить конструкцию изделия.

Коробка является несущим элементом дверной конструкции, который принимает на себя нагрузку полотна. Она состоит из одной горизонтальной и двух вертикальных планок, соединяющихся между собой. Крепление короба осуществляется непосредственно к стенкам входного или межкомнатного проема.

Несущий элемент двери формирует ровный портал, а также обеспечивает надежное крепление самой двери. С одной стороны рамы коробки крепятся петли, на которые навешивается полотно, с другой стороны выполняется отверстие для замочного механизма и крепится ответная планка.

Положение двери в первую очередь зависит от правильного монтажа несущей составляющей (короба). Поэтому именно данный этап работ является приоритетным. Даже из-за незначительного перекоса двери буду плохо закрываться, затираться и быстро изнашиваться. Также важно обращать особое внимание на прочность рамы, учитывая вес материала, из которого изготовлено полотно.

Дверные коробки, предлагаемые на рынке, классифицируются по разным показателям. Одним из них является технология сборки конструкции: прямая, диагональная или шип в паз. Установка в дверной проем коробки межкомнатной двери выполняется только после предварительной сборки конструкции.

В первом случае элементы дверной коробки соединяются между собой перпендикулярно. Во втором – края планок обрезаются под 45 градусов. В обоих случаях для их соединения используются шурупы. Самым надежным способом соединения конструкции является шип в паз, который вырезан непосредственно в планке.

Также коробки можно разделить на разные типы по материалу изготовления. Для их производства используют сталь, дерево, пластик и МДФ панели. Сегодня на входе в квартиры и частные дома чаще всего устанавливают металлические конструкции. Они наиболее прочные, надежные и долговечные. Деревянные двери устанавливаются в межкомнатные проемы, а пластиковые — на балконах.

Подготовительные мероприятия

Прежде чем приступить к самостоятельной установке дверного короба, необходимо подготовить все необходимые материалы и инструменты. В зависимости от типа и комплектации изделия их перечень может несколько отличаться, но под рукой обязательно должны быть:

Карандаш;
Уголок;
Рулетка;
Отвес;
Уровень;
Клинья из дерева;
Распорки;
Дополнительные бруски;
Шуруповерт и отвертка;
Молоток;
Болгарка;
Саморезы, шурупы, гвозди;
Ножовка (пила), лобзик;
Стусло;
Стамеска;
Строительная пена.

Перед установкой короба необходимо подготовить поверхность стены самого дверного проема. Осуществляется демонтаж старой дверной конструкции. После этого необходимо тщательно заделать все щели, убрать неровности, подогнать размер проема под новую коробку.

Значительные выступы срезаются при помощи болгарки, выемки и трещины заделываются штукатурной смесью. Чтобы монтаж произвести без особых трудностей, параметры дверной конструкции рекомендуется подбирать уже после подготовки проема в стене.

Сборка короба

Вариантов сборки короба для двери всего два: соединение планок под углом 90 или 45 градусов. Но, в обоих случаях, перед тем, как непосредственно установить коробку для межкомнатной двери своими руками, изделие собирается на ровной горизонтальной плоскости (например, на бетонном половом основании).

Соединение планок каркаса под углом 90 градусов

В данном случае верхняя планка коробки крепится поверх боковых планок. Длина вертикальных элементов каркаса должна быть больше высоты дверного полотна на 6 мм с порогом (два зазора сверху и снизу).

В межкомнатных проемах чаще всего порог не устанавливается. Поэтому в этом случае длина вертикальной планки = высота полотна + верхний зазор (3 мм) + нижний зазор между полотном и половым основанием (1 см).

Сборка конструкции осуществляется на половом основании. Верхняя панель короба прикладывается сверху на боковые элементы и прикручивается к ним шурупами перпендикулярно.

Если необходимо уменьшить проход в стене, используются доборные элементы (строительный брус), которые вставляются между рамой короба и стеной. Доборная деталь затем скроет наличник. Данный прием монтажа можно применять, если сам проем по высоте ровный, а его ширина несколько больше требуемой.

Соединение планок под углом 45 градусов

Как и в предыдущем случае, перед тем, как установить дверную коробку, предназначенную для межкомнатной двери, осуществляется сборка конструкции на ровном половом основании. Элементы каркаса короба раскладываются на плоскости, выполняются предварительные замеры, делается расчет. Конструкция собирается из двух вертикальных профилей, перемычки, притворной и петельной стойки.

Высота вертикальных планок каркаса равна высоте дверного полотна + толщина притолоки + 2 зазора между планками и стеной (по 3 мм) + толщина порога (при его наличии).

Аналогично рассчитывается длина порога с перемычкой. Она равняется ширине полотна двери + толщина вертикальных планок короба + 2 зазора между каркасом и стеной входа (по 3 мм).

После выполнения необходимых расчетов на брус наносится разметка и лишняя часть обрезается. Далее на профиле отмечается участок для притвора, который также удаляется.

Подготовленные из бруса заготовки размещаются по периметру дверного полотна. Между ними вкладываются кусочки картона толщиной по 3 мм для получения необходимого технического зазора.

Далее делается разметка размещения петель, непосредственно на которые будет вешаться полотно. Для этого снизу и сверху вертикальной планки каркаса необходимо отступить по 20 см сверху и снизу, провести линию. По этим линиям прикладываются петли, отмечаются их вторые края, а через отверстия вкручиваются саморезы, чтобы пометить точки крепления.

Далее петли снимаются и по нанесенной разметке при помощи стамески из планки выбирается материал на глубину, равную толщине петель. После этого они вкладываются в полученное углубление и закручиваются.

После этого все элементы коробки складываются вместе с сохранением зазоров. Подгоняется их перпендикулярность друг к другу, после чего осуществляется соединение при помощи шурупов. Отверстия под них рекомендуется делать заранее. В данном случае шурупы вкручиваются под углом 45 градусов.

Посадка коробки на строительную пену

Двери в сборе (коробка, подвешенное на петли дверное полотно и распорки между этими элементами для сохранения необходимого зазора) устанавливаются в предварительно подготовленный проем. Конструкция подгоняется по вертикали и горизонтали с помощью строительного уровня и отвеса. После этого для ее фиксации между коробкой и стеной проема вставляются деревянные колья.

К данному этапу рекомендуется отнестись ответственно, чтобы в дальнейшем избежать перекоса дверей. Зазоры между дверным каркасом и стеной заполняются специальной строительной пеной. Это рекомендуется делать аккуратно маленькими порциями и тонкими слоями до полного заполнения свободного пространства.

Далее необходимо дождаться, пока пена полностью высохнет, после чего обрезать ее выступающие излишки. Затем щели закрываются декоративными наличниками. Дверная конструкция будет держаться только на монтажной пене.

Крепление дверной конструкции

Для закрепления дверного полотна на стальные подвесы используются металлические элементы крепления, предназначенные для соединения каркасов под гипсокартонные плиты. Таких креплений необходимо не меньше 4 штук.

Установка своими руками дверной коробки межкомнатной двери в стеновой проем пошагово:

Полностью готовое дверное полотно (уже с фурнитурой) навешивается на подвесы, закрепленные в коробке. В зазоры между полотном и каркасом коробки вставляются распорки из картона. После этого подвесы прикручиваются снаружи дверного короба.

Далее дверной блок вставляется в стеновой проем, фиксируется клиньями. Конструкция выравнивается и отмечаются места крепления подвес. На этих участках выбирается материал, то есть делается углубление для пластин. После этого дверь еще раз выравнивается и пластины закрепляются к стене.

Углубления со вставленными подвесами необходимо заштукатурить, а образовавшиеся пустоты заполнить строительной пеной.

Если используется сквозной вариант монтажа с помощью анкеров, под такие крепления заблаговременно делаются отверстия сбоку профилей коробки. Для этого предварительно выполняется разметка. С каждой стороны закрепляется по 2 анкера.

В точке расположения крепления сначала сверлится электродрелью отверстие диаметром 14 мм (под заглушку), затем отверстие диаметром 10 мм (под анкер). Далее короб двери устанавливается в проем, фиксируется и сверлятся отверстия под анкера в бетонной стене проема. Установленные анкера закрываются наличниками.

Данный способ крепления достаточно прочный, соответственно, более надежный.

Дверь цепляет коробку: как устранить проблему?

Повело коробку

Повело деревянное полотно двери

Как собрать коробку межкомнатной двери правильно: сборка своими руками

Разделы статьи:

Несмотря на визуальную простоту конструкции дверные блоки достаточно требовательны к выполнению их монтажа. Неверно сделанные замеры и обрезка отдельных элементов может привести к негативным последствиям, которые уже нельзя будет исправить. Например, двери не будут плотно прилегать к основаниям, а сама конструкция не будет иметь достаточной прочности. Поэтому перед тем, как собрать самостоятельно без привлечения мастера коробку межкомнатной двери, необходимо ознакомиться с правилами монтажа и рекомендациями специалистов.

Требования к коробу межкомнатной двери

Коробка – это основа дверного блока, которая должна соответствовать установленной высоте, ширине и толщине. Она должна обеспечивать поддержку и полный охват конструкции.

Дверное полотно должно соответствовать предназначению помещения, в т.ч. требованиям вентиляции. Например, парная в бане требует максимальной теплоизоляции. Поэтому все соединения отдельных элементов дверного блока должны быть герметичными.

В ванной комнате, наоборот, необходимо обеспечить хорошую вентиляцию, чтобы предотвратить образование в помещении плесени. Между коробом и полотном специально оставляют зазоры. Также хорошая вентиляция предусматривается для помещений, в которых расположено газовое оборудование.

Поэтому в любом случае важно знать, как правильно сделать расчеты, подготовить необходимые материалы и собрать своими руками коробку для двери в помещение.

Инструменты и расходные материалы

Большая часть инструментов, необходимых для изготовления и монтажа дверной конструкции, есть дома у любого хозяина. Но некоторые придется приобрести или арендовать на период выполнения монтажных работ.

Перечень инструментов:

Молоток, лом и гвоздодер – для демонтажа старой дверной конструкции;
Рулетка, карандаш – для выполнения замеров и разметки расходных материалов;
Ножовка, торцовая пила, острый нож – для обрезки заготовок дверного блока;
Стамеска – для изготовления выемок под дверные петли;
Стусло – для обрезки бруса из дерева под необходимым углом;
Дрель, перфоратор и шуруповерт – для изготовления отверстий и соединения отдельных элементов конструкции;
Строительный уровень – для проверки правильного расположения дверной конструкции по вертикали и горизонтали;
Монтажная пена – для герметизации и утепления конструкции;
Акриловая краска, строительный скотч – для покраски заготовок из дерева.

Перед тем, как собрать своими руками коробку для межкомнатной двери, необходимо подготовить все перечисленные инструменты.

Демонтаж старой конструкции

Если планируется замена старой двери, соответственно первым этапом является ее демонтаж.
Порядок разборки дверной конструкции:

Снятие наличников и дверного полотна;
Удаление анкерных болтов и прочих крепежных элементов;
Демонтаж деталей коробки.

Перед тем, как собрать и установить новую дверную коробку для межкомнатной двери, необходимо проверить прочность стенового проема и самому при необходимости его укрепить.

Демонтажные работы рекомендуется выполнять не спеша, аккуратно, не выламывая элементы старой конструкции, чтобы не повредить основания межкомнатного проема. В противном случае можно увеличить объем работ, соответственно временных и финансовых затрат на установку нового дверного блока.

Сборка коробки

Многих домашних мастеров интересует, как правильно собрать без привлечения мастера коробку для межкомнатной двери. Предварительно рекомендуется начертить схему сборки. Для этого необходимо:

Все элементы конструкции предварительно разложить на ровном половом основании.

Выполнить разметку коробки. Запилить торцы заготовок под 45º или 90º.

Определить место расположения петель, сделать разметку для их закрепления на вертикальном брусе. При этом сверху и снизу участка размещения петель вымерять по 20 см в зависимости от того, в какую сторону планируется открытие дверей. Накладные петли просто прикручиваются саморезами в установленном месте. А при использовании врезных петель для них в деревянном основании делаются выемки с помощью стамески.

Стянуть отдельные элементы коробки между собой саморезами. Эту процедуру необходимо выполнять очень аккуратно, чтобы не перетянуть соединение и не повредить элементы конструкции.

Завершающий этап – установка полотна двери, выравнивание его по горизонтали и вертикали, выставление необходимых зазоров.

Если ширина стенового проема больше 7 см, а наличники устанавливаются с обеих сторон, для увеличения короба используются доборы.

Запил элементов короба под угол 45º

Для соединения отдельных элементов коробки, имеющих округлое сечение, их торцевые части обрезаются под 45º. Чтобы сделать одинаковый запил необходимо использовать специальную торцовочную пилу или стусло.

Если нет специального инструмента, для обрезания заготовок под необходимый угол можно использовать транспортир и линейку. На торцевую часть бруса предварительно наносится разметка простым карандашом, затем по линиям делается распил заготовки.

При соединении двух заготовок между собой саморезы вкручиваются под углом.

Сборка элементов коробки под углом 90º

Сборка элементов коробки межкомнатных дверей под углом 90º своими руками осуществляется быстрее и проще, чем под 45º. В данном случае горизонтальные стойки и верхняя перекладина обрезаются ножовкой под прямым углом. Для этого делается разметка необходимой длины деревянных брусьев.

Предварительно коробка собирается на ровном половом основании. Отдельные элементы конструкции скрепляются между собой саморезами. При помощи уголка проверяется угол 90º. Параллельность двух противоположных горизонтальных стоек короба можно проверить, приложив дверное полотно.

Дверная коробка с порогом

Сборка своими руками коробки межкомнатной двери с порогом практически ничем не отличается от процедуры сборки конструкций без порога.

Дверные блоки с порогом более прочные и надежные. Они способны выдерживать большие нагрузки, поэтому короба с порогом чаще всего изготавливают для тяжелых полотен из массива дерева. Для санузлов порог наличие порога – это обязательное требование.

Независимо от типа конструкции такую дверь собрать самостоятельно сможет каждый желающий. Для этого всего лишь нужно изучить инструкцию по сборке и подготовить все необходимые материалы и инструменты.

Что еще необходимо знать

Сборка своими руками дверной коробки межкомнатной двери с первого раза может получиться не у каждого. Но не стоит сразу отчаиваться, так как многие недочеты можно будет устранить.

Например, если дверной короб не влезает в стеновой проем, можно немного подрезать вертикальные стойки и горизонтальную планку.

Некрасивый нижний шов можно закрыть небольшим порожком или половым плинтусом. А большие боковые щели между коробкой и стеной проема перекрываются наличниками.

При выполнении монтажа дверного блока в проем бетонной или кирпичной стены понадобится перфоратор. При этом, если дверная конструкция изготовлена из МДФ панелей, сначала делаются отверстия элементах коробки электродрелью, затем перфоратором в бетонной стене.

Для облегчения установки межкомнатных дверей производители изготавливают специальные монтажные системы. С их помощью дверные блоки можно устанавливать в проемы стен, возведенных из любых материалов, при этом без дополнительных распорок и деревянных клиньев. В такие комплекты входят крепежные элементы для выполнения скрытого монтажа и подробная инструкция по применению.

дверная сборка — определение английского языка, грамматика, произношение, синонимы и примеры

Дверной узел транспортного средства содержит внутреннюю панель (12) в виде части рамы. патенты-wipo патенты-wipo

Дверь в сборе для устройства для стирки белья патенты-wipo патенты-wipo

Выдвижной аккумулятор дверной узел патенты-wipo патенты-wipo

Узел петли включает в себя узел опоры двери , который соединяется с дверью, и узел рычага петли.патенты-wipo патенты-wipo

Предусмотрен холодильник, который включает в себя холодильное отделение, морозильное отделение и дверной узел . патенты-wipo патенты-wipo

Дверь в сборе патенты-wipo патенты-wipo

УКАЗАНИЯ И ОБЩАЯ ИНФОРМАЦИЯ Дверные узлы 1. Гига-френ Гига-френ

Клапан и дверца в сборе для автомата по розливу полузамороженных продуктов патенты-wipo патенты-wipo

Дверной узел со встроенной системой герметизации окон патенты-wipo патенты-wipo

Также предусмотрены дверные сборки и сопутствующие методы.патенты-wipo патенты-wipo

Следствие сосредоточено на оснастке грузовой двери в сборе . Икс Гига-френ Гига-френ

A дверной узел для посудомоечной машины и посудомоечной машины патенты-wipo патенты-wipo

Теплоизоляция двери в сборе и способ патенты-wipo патенты-wipo

Наклоняемая вращающаяся печь (10) с дверцей в сборе (16), которая уплотняет корпус печи (12).патенты-wipo патенты-wipo

Подвижный механизм перемещает дверной узел , чтобы выборочно перекрыть проем. патенты-wipo патенты-wipo

Вертикально-раздвижная дверь в сборе патенты-wipo патенты-wipo

Конфигурация боковых стоек для подъемно-подъемных дверных узлов патенты-wipo патенты-wipo

Усовершенствованный метод сборки металлических дверей и металлических дверей, собранных таким образом патенты-wipo патенты-wipo

(AT PAC), специально закрывающие дверные узлы с двумя штамповками, зажатыми вместе.Гига-френ Гига-френ

Доступ к пленке с загрузкой вниз дверной узел для электронного устройства формирования изображений патенты-wipo патенты-wipo

Дверь лестничная в сборе для использования в лифтовой системе патенты-wipo патенты-wipo

Дверь в сборе и расположение петель патенты-wipo патенты-wipo

Узел дверцы доступа имеет дверцу доступа (402) по меньшей мере с одной нелинейной кромкой дверцы доступа (404). патенты-wipo патенты-wipo

Вертикальный подъемник дверной узел и узел уплотнения перемычки к нему патенты-wipo патенты-wipo

Компрессионная формовка дверной узел патенты-wipo патенты-wipo

Практическое руководство по домашнему дизайну, фабрике и сборке с конструктивными каркасными системами

На данный момент Интернет кишит потрясающими доморощенными 3D-принтерами, сделанными из экструдированных профилей, но легко недооценить сложность их получения.Конечно, большинство поставщиков продают комплект соединительных разъемов, но насколько хорошо эти структурные каркасные системы на самом деле работают, когда их ставят на задачу обработки сборки с субмиллиметровыми допусками?

Я экспериментировал с этими деталями около двух лет. Я обнаружил, что да, точные результаты возможны. Тем не менее, эти результаты пришли ко мне после того, как я потерпел неудачу и снова потерпел неудачу — сушить, промыть, повторить — снова! Только после того, как я понял ограничения как материалов, так и процессов сборки, я смог поставить квадратные порталы с точными размерами, которые могли переносить лазерный луч на рабочий стол площадью полквадрата.Тем не менее, я написал краткое руководство по приручению этих зверей. Кто они? С какими ароматами они бывают? Как нам достичь таких результатов точности? Дорогой читатель, читайте дальше.

Но сначала краткий урок истории

От оптических лабораторий колледжей до производственных цехов — слишком легко позволить этим выдавливаниям попасть в ряд второстепенных персонажей, которые просто «всегда там». После многих лет принятия их как должного я начал задаваться вопросом: откуда они взялись?

Наша история начинается еще в 1797 году, когда [Джозеф Брамах] придумал идею выдавливания предварительно нагретого куска металла через матрицу точной формы.Вот — родилась первая экструзия! Сегодня, как и в прошлом, экструдированные профили производятся на основе взрослой версии этого процесса. (Хорошая работа, [Джо!] Ваша концепция сохранялась в течение последних двухсот лет.) Однако отсюда происхождение нашего любимого X-образного профиля становится намного более мрачным.

Перебирая патент за патентом за последние пять десятилетий до настоящего времени, я все еще не могу найти явного изобретателя наиболее распространенных систем каркаса конструкций, которые мы видим в настоящее время.(Друзья-историки инженерии, HALP!) Вместо этого я обнаружил медленную, созревающую систему блокировок, которая годами развивалась без стандартов, пока наконец не превратилась в современные системы, такие как Rexroth и 80/20.

Читая патенты, на самом деле довольно интересно видеть, как с годами заново изобретаются и улучшаются общие приемы. Начиная с середины 60-х, мы начинаем видеть основные элементы экструзии, которые сцепляются по углам. Их поперечные сечения довольно сложные, но принципиальная концепция блокирующих элементов присутствует.В конце 60-х годов мы начинаем видеть вставки с прорезями и производные. В 80-х мы видим зрелые «Т-образные пазы», хотя и в незнакомом профиле. В 90-х у нас есть нечто гораздо более зрелое: простой, повторяемый узор слотов, воспроизводимый на различных геометрических фигурах.

Патент США № 3143165

Патент США № 3592493

Патент США № 4572694

Патент США № 4907338

Следует ли нам удивляться, что ни один человек в одиночку не может назвать «структурные каркасные системы» своей личной претензией на славу? Неа.Конкуренты снова и снова подшучивают друг над другом. Лампочка Томаса Эдисона была вдохновлена предыдущим изобретателем Джозефом Своном, который известен тем, что первым поместил нить накала в вакуум, чтобы предотвратить ее быстрое выгорание. Александр Грэм Белл, самый запоминающийся из многих изобретателей телефона, основывал большую часть своих исследований на обоих экспериментах, проведенных Германом фон Гельмгольцем, и, с некоторыми спорами, на патентах, уже поданных Элишой Грей. Как и многие изобретения, даже те, которые принадлежат одному человеку, структурные каркасные системы, скорее всего, являются творческими усилиями многих любопытных людей на протяжении многих десятилетий.В этой связи мы можем поблагодарить наших предшественников за переработку некогда сырой системы в проверенные и опробованные элементы, которые мы знаем сегодня.

Конкурентоспособные бюджетные альтернативы

Экструдированные профили раньше были дорогими, но в наши дни несколько кампаний Kickstarter сбили цену с помощью нескольких более дешевых линий, а именно OpenBeam, MakerBeam и VSlot. Каждая из этих форм экструдирования более чем способна удовлетворить повседневные потребности любителей экструзии. Но давайте не будем слишком самодовольными.По общему признанию, когда я впервые обнаружил эти более дешевые альтернативы, я помню, как подумал: «Эти бедные промышленные инженеры-проектировщики — все они были порабощены корпоративными партнерствами, чтобы возить грузовики для некоторых известных профилей с завышенными ценами; тем временем я могу заплатить полцены за то, что работает так же хорошо! » По правде говоря, эти породы производителей принципиально разные, поэтому лучше понимать, за что мы платим, когда выбираем бюджетную альтернативу.

Ничто так не говорит о полной функциональности, как Bosch Rexroth
. Так что же отличает эти блестящие стандартные профили от этих бюджетных альтернатив? Во-первых, большинство наших дружелюбных коммерческих лидеров занимаются этим бизнесом уже более десяти лет, поэтому можно с уверенностью предположить, что они грызли ногти достаточно долго, чтобы кое-что исправить.В результате они разработали десятки вариантов использования профилей и их различных межсоединений, от профилей для чистых помещений до «Держи мой кофе». Только у Rexroth есть более сотни различных типов экструзии и множество кронштейнов и соединителей для почти всех возможных hooza-ma-whacha-doodle, которые мы могли бы бросить на заводе. Из инвентаря мы получаем удобство.
Во-вторых, у этих компаний было как время, так и ресурсы, чтобы охарактеризовать свою библиотеку материалов.Это означает, что мы можем быстро найти характеристики материала этого профиля, такие как их модули сечения и моменты инерции, чтобы помочь нам лучше оценить пределы наших материалов, прежде чем переходить к ним. (Предупреждение GIANT в формате PDF: Каталог элементов каркаса Rexroth) Наконец, большинство компаний, работающих в тяжелой отрасли, делают свои профили из алюминия 6061-T6, также известного как добрый авиационный алюминий. Каждая из удобных для хакеров альтернатив изготовлена из алюминия марки 6063. Что касается различий, 6061 имеет примерно вдвое больший предел текучести и твердость, чем 6063.Должны ли эти структурные различия иметь значение для вас? Для небольших портальных сборок, вероятно, нет. С другой стороны, 6063 на заметно на мягче , чем его собрат 6061, так что держите эти углы в безопасности! Чтобы подчеркнуть мягкую деталь , вот эффект недавнего непреднамеренного «испытания на удар», которое произошло во время проезда по моему гаражу.
Опять же, здесь нет ничего серьезного, но если та же самая вмятина упадет на один из внутренних каналов, по которым будут скользить роликовые колеса, весь профиль будет промыт из шланга, по крайней мере, для того, чтобы его можно было направить вокруг подвижной тележки.
Несмотря на то, что в большинстве небольших сборок никогда не нужно учитывать некоторые выгоды, полученные лидерами отрасли, в наших интересах знать, каковы последствия, когда мы меняем ценники на альтернативный бюджет.
Для неподготовленной души САПР может показаться техническим волшебством, но на самом деле процесс моделирования деталей довольно прост. Конечно, у каждого программного пакета есть свои недостатки (** кашляет ** Eagle), но, как и любой способный пользователь, мы можем научиться обходить их, чтобы получить желаемый результат.Что касается того, чтобы реальная модель точно соответствовала размерам модели САПР? Теперь это немного сложнее. В этом следующем разделе мы рассмотрим некоторые принципы, лежащие в основе этих частей, и то, как работать с ними таким образом, чтобы сохранить размеры, которые мы сначала поместили в модель САПР.
Структурные каркасные системы — это не LEGOs®
Структурные каркасные системы поставляются с множеством классных кронштейнов и межсоединений, которые помогают нам быстро возводить большие конструкции. Однако, хотя может показаться, что детали встают на место, на самом деле они немного неряшливы, поэтому для определения важных размеров требуется немного больше усилий.
В идеальном мире эти экструдированные профили и кронштейны вели бы себя как кирпичи LEGO нашего времени. В этом мире профили и кронштейны подходят друг к другу только в ограниченном диапазоне конфигураций, каждая из которых гарантирует своего рода ограниченную связь между этими частями. Проще говоря, как сказал бы основатель MIT Media Labs [профессор Гершенфельд], «метрология исходит из частей». [Гершенфельд] лучший пример этой концепции — кубики LEGO. Поскольку каждый кирпич имеет правильные размеры и допускает только определенные конфигурации, с помощью которых другие кирпичи могут подключаться к нему, мы можем предсказать размеры наших конфигураций Lego всего лишь , отслеживая все части, которые мы использовали, и то, как каждая часть соединяется с другой.(Конечно, эта концепция предполагает, что кирпичи производятся «идеально», что для всех намерений и целей людей, играющих с LEGO, мы предполагаем, что это правда.) В этом мире нам не понадобилось бы . для измерения чего-либо, или, как сказал бы [Гершенфельд], «вам не нужна линейка, чтобы играть в LEGO». Почему? Потому что просто в силу природы метрологии детали, сборка деталей вместе сохранит идеальные геометрические отношения между ними. В результате мы получили два преимущества: во-первых, наши компоненты могли бы соответствовать друг другу только в ограниченном количестве конфигураций; во-вторых, после сборки компонентов их размеры будут напрямую отражать модель САПР.
Ну да ладно, на самом деле мы не живем в этом мире, поэтому каждый из наших кронштейнов и фитингов имеет какую-то форму помоя. В каждом из этих случаев нам нужно понимать, откуда берутся эти помои и как с ними обращаться.
Понимание «покачивания»
Давайте начнем с рассмотрения недостатков в распространенных методах межсоединений.
Внимание: я использую компоненты VSlot для этих примеров, так как люди из OpenBuilds были достаточно любезны, чтобы предоставить сообществу свои модели САПР.Если вы не используете компоненты OpenBuilds, не волнуйтесь. Большинство структурных каркасных систем поставляются с хором кронштейнов и соединительных элементов, которые выглядят точно так же, как в этих примерах.
Копланарный отстой
Угловые кронштейны — один из самых простых способов соединения двух профилей под углом 90 градусов, но они известны своим наклонным углом. Слева показано, какой диапазон движений у нас есть до того, как мы закрутим эти винты. Откуда возникает этот диапазон движения? В данном случае мы предполагаем идеальные компоненты, поэтому перекос возникает из-за четырех зазоров между каждым соединителем Т-образной гайки, входящим в экструдированный профиль.
Однако, как только мы закрутим эти винты, эти две балки будут жестко соединены вместе где-то в этом большом диапазоне движения.
Угол наклона
Пластины — еще один вариант для соединения углов и других прямоугольных выступов. Однако, как и угловые кронштейны, соединители пластин также подвержены перекосу из-за расстояния между Т-образными гайками при установке в один из четырех пазов профиля. Здесь пластины ограничивают копланарность двух профилей, но они оставляют нам пространство для маневра, пытаясь установить правильный угол между ними.
Отстойник
Наиболее распространенные профили имеют на концах отверстия, в которые можно нарезать резьбу для установки углового куба. Просто ввинтите куб в образовавшуюся резьбу и наслаждайтесь прочным угловым соединением. Тем не менее, этот метод также подвержен перекосу в конечном углу профилей относительно куба.
Гарантия взаимоотношений со сборками
Ранее я упоминал, что, несмотря на ряд хороших соединителей, системы каркаса — это не лего! В отличие от Legos, у этих соединителей есть отстой или «пространство для маневра», которое не гарантирует требуемого нам отношения сборки.Короче говоря, мы не можем гарантировать, что соединение двух разъемов даст нам характеристики Lego, которые можно измерить самостоятельно.
Что ж, крысы, теперь, когда мы знаем, что «покачивания» здесь, чтобы преследовать нас навсегда, как от них избавиться? Не бойтесь, дорогой читатель, ваши предшественники решили эту задачу за вас! Чтобы сохранить жесткую терпимость к отношениям, которые наши детали имеют в модели САПР, мы можем сделать одно из трех. Мы можем решить проблему «перекоса» в модели САПР с помощью более совершенных методов проектирования, в процессе изготовления детали с использованием более совершенных инструментов или в процессе сборки с помощью более совершенных измерительных инструментов.Я проведу вас по каждому из них.
1. Полностью ограничивающие детали
Безусловно, лучший способ исправить «шевеления» — это дизайн. В принципе, мы должны гарантировать, что отношения , которые имеют значение , ограничены частями, которые обеспечивают соблюдение этих ограничений. С этого момента мы будем называть любую точку соединения между двумя или более профилями соединением . Для любого соединения, если мы выяснили способ заблокировать все возможные варианты «покачивания», мы скажем, что наше соединение «полностью ограничено».”
Давайте посмотрим на первое соединение под углом 90 градусов сверху. Здесь мы можем сказать, что наша угловая скобка обрабатывает ограничение в 90 градусов, но не копланарное ограничение. Следовательно, когда мы затягиваем эти винты, два наших профиля могут попасть в любой диапазон движения вверх-вниз, показанный выше. Чтобы решить эту проблему — просто — мы просто добавляем угловую пластину! Теперь, благодаря угловому соединителю, не только гарантировано, что наше соединение будет под углом 90 градусов, но и будет гарантировано отталкиваться от двух копланарных профилей.
Presto! Мы можем использовать ту же технику, чтобы гарантировать, что Т-образные пересечения также полностью ограничены.
Не так уж сложно, а? Давай попробуем еще один. В следующем примере мы пытаемся предотвратить вращение профилей относительно куба. Эту проблему решают две дополнительные угловые скобки. После установки они гарантируют, что все три профиля выходят из углового куба и копланарны поверхностям куба.
2. Измерительные инструменты на помощь
Метод дублирующего соединителя не так уж и сложен, правда? К сожалению, этот метод ограничения точек соединения будет стоить нам огромных затрат на дополнительные соединители.Более того, эти дополнительные разъемы на самом деле избыточны. В обоих случаях, описанных выше, первый соединитель после затяжки будет удерживать профили на месте. Все дополнительные разъемы являются избыточными в том смысле, что они не препятствуют перемещению соединения в большей степени, чем первоначальный разъем. Преимущество использования дублирующих соединителей заключается в том, что нам не нужно искать «золотую середину», где профили демонстрируют все желаемые геометрические отношения, прежде чем мы их затянем. Избыточные соединители заставляют профили попасть в нужное место благодаря своим геометрическим свойствам.
Тем не менее, с правильными измерительными инструментами мы можем избавиться от необходимости в дублирующих соединителях, вместо этого полагаясь на наши инструменты для поиска «зон наилучшего восприятия».
Угловые накладки
Давайте начнем с фиксации наших прямых углов. Для большей части того, что мы строим, велика вероятность того, что большинство наших перекрестков пересекаются под прямым углом. Вероятно, это так, поскольку у большинства производителей уже есть множество коннекторов, предназначенных именно для этого: удерживание наших профилей под прямым углом друг к другу.
Допустим, мы хотим соединить наши профили вместе в красивой пластине Т-образного пересечения. Наивно, мы можем просто ввернуть их, но мы подвергаем себя возможности рассогласования. Решение? Нам нужна какая-то ссылка . Для нас эта ссылка — квадрат машиниста.
Эти квадраты для машинистов — это, по сути, прославленные прямые углы, удерживаемые с очень жестким допуском, где-то между 0,0001–0,0008 дюйма (0,00254–0,02032 мм) для скромного набора, который не сломает банк.В их использовании нет никакого волшебства. Просто прижмите его к углу, который мы хотим сохранить ровно; затем осторожно затяните застежки. Без особых усилий мы можем гарантировать очень высокую точность по углам. Выравнивание углов — это, безусловно, одна из самых простых операций, которые мы можем выполнить, чтобы наша портальная рама соответствовала дизайну. При условии, что мы можем перенастроить уставки наших соединителей, несколько минут с угольником машиниста могут сэкономить нам часы потенциального времени на переделку.
Замыкание петли при черновой резке
Когда я собирал свою первую раму для лазерной резки из этих профилей, я заметил проблему с разрезами.Прямые углы не были прямыми углами ! Как какая-то жестокая шутка, реальность «понятия не имею, что я делаю» начала закрадываться через мое плечо, когда я понял, что мои измерительные инструменты просто недостаточно хороши. Моя рамка была искажена сверх того, что мои глаза могли определить как ошибочные.
Спустя пару недель почесав голову, я стал счастливым обладателем набора 40-дюймовых суппортов Ebay. С помощью этого изящного инструмента я мог быстро измерить разницу в 0,4 мм между двумя параллельными компонентами рамы портала, которые, как предполагалось, были идентичны по длине.Ну хватит; мой портал представлял собой гигантский параллелограмм; Я просто не мог этого видеть!
Покупка набора 40-дюймовых суппортов — не обязательно решение для квадратной портальной рамы. Фактически, квадрата машиниста из приведенного выше раздела должно быть более чем достаточно, чтобы найти смещение рамы и затем исправить его. Тем не менее, набор гигантских штангенциркулей позволит нам замкнуть петлю на наших черновых резках и фактически измерить наши самые длинные профили с высокой степенью точности. Для меня обнаружение и устранение этой проблемы с помощью более совершенного измерительного инструмента было убедительным уроком того, что наша получившаяся машина не более точна, чем инструменты, которые мы использовали для ее измерения и выравнивания.
3. Обновление нашего фантастического оборудования
Прежде чем мы закончим этот раздел, есть еще один виновник, который угрожает точности нашего дизайна: это наши производственные инструменты. Теперь множество людей в Интернете скажут нам, что резка экструдированных профилей немного похожа на рубку дров — и это правда! Следовательно, с правильным лезвием довольно часто можно увидеть, как люди сокращают эти профили до нужного размера с помощью отрезной пилы.
Моим товарищам, вооруженным отрезными пилами, я должен высказать несколько предостережений относительно качества получаемой кромки профиля.Во-первых, с правильным лезвием разрезы получаются очень чистыми. Однако риск возникает в предположении прямоугольности разреза. Если у вас режущая пила не позволяет вам регулировать углы наклона и рыскания полотна, велика вероятность, что эти концы профиля не квадратные.
Итак, наша пила режет нашу деталь под неправильным углом; в чем дело, правда? Проблема с этим методом возникает, когда мы обрабатываем торцы наших профилей как эталоны, прежде чем затягивать их крепеж. Я настоятельно рекомендую избегать этой практики, за исключением случаев, когда концы профиля находятся под прямым углом к квадрату машиниста.Если они не квадратные, то и результирующий угол не будет квадратным, если обрезанный конец прикреплен к любой другой части профиля.
Для наглядности, я сделал именно это на изображении ниже: я вырезал профиль своей отрезной пилой, прижал его вплотную к другому профилю и закрепил с помощью соединителя с Т-образной пластиной. Вы видите какие-нибудь проблемы? (Подсказка: увеличьте масштаб)
Вот этот профиль был нарезан ножовкой. К сожалению, поскольку я не могу контролировать угол наклона своей отрезной пилы, все детали, нарезанные этим инструментом, будут иметь небольшое отклонение от 90 градусов на срезанном конце.Если я прикрепляю конец профиля к поверхности нижнего профиля, я эффективно использую обрезанный конец в качестве ориентира. Поскольку мой эталон немного отклоняется от номинальных 90 градусов, то же самое будет и с моим профилем, когда он закреплен таким образом.
Чтобы решить эту проблему, если мы должны соединить наши профили таким образом, лучше всего закончить концы с помощью фрезерного станка.
При условии, что машина выровнена правильно и профиль закреплен правильно, мы получим угол почти такой квадратный, какой мы можем измерить.Я столкнулся с концом той же экструзии с микромельницей Taig, и что касается моих измерительных инструментов, она идеальна.
Имейте в виду, что это решение имеет значение только , если мы используем концы наших профилей в качестве ссылок на сборку. В конце концов, не у всех есть доступ к модному оборудованию, например, к фрезерному станку с раздувом, и оно нам необязательно. В большинстве случаев мы можем справиться с небольшими недостатками, приспособив их к дизайну, как мы это сделали в первом разделе.В этом духе я мог бы легко решить проблему, полностью ограничив профиль дополнительным угловым кронштейном. В качестве альтернативы мы можем положиться на наши измерительные инструменты, которые предоставят нам необходимые справочные данные при сборке деталей вместе. Здесь я мог легко ослабить соединитель Т-образной пластины и прижать профили вплотную к моему квадрату, прежде чем снова затянуть их.
Я приложил все усилия, чтобы сделать это руководство списком советов и приемов для получения точных сборок из этих профилей, но оно далеко не полное.Если у вас есть рассказы о точных конструкциях из окопов, сообщите нам, чего нам не хватает, в комментариях. Удачного взлома!
Как установить дверь | Ресурсы
Удаление существующей двери и рамы
Осторожно снимите имеющуюся внешнюю облицовку двери для повторной установки на новую дверную коробку. Некоторые дверные коробки поставляются с предварительно прикрепленной внешней обшивкой, поэтому старую обшивку можно выбросить. Также удалите изоляцию вокруг дверной коробки.
Используйте набор молотков и гвоздей или отвертку, чтобы удалить стержни петель и отсоединить имеющуюся дверцу от петель. Для большинства петель вставьте набор гвоздей в отверстие в нижней части шарнирного пальца и ударьте по нему молотком вверх. Продолжайте продвигать штифт вверх, пока он не выйдет.
Как только дверь снимется с коробки, снимите петли с дверной коробки.
Выверните винты или гвозди, которыми подоконник и косяк крепятся к каркасу дома. При необходимости отрезать гвозди между косяком или подоконником и каркасом дома сабельной пилой.Надевайте защитные очки и будьте осторожны, чтобы не повредить шпильки каркаса дома.
Если возможно, удалите небольшие кусочки дерева, называемые шайбами, между дверным косяком и рамой дома.
Снимите старую дверную коробку с каркаса дома. Возможно, вам понадобится монтировка под подоконником.

Установка новой навесной двери — Для видео и дополнительных инструкций — Внешний вид и интерьер
Установка регулировочных шайб в дверную коробку
Установите новую дверцу всухую, чтобы убедиться, что она подходит.
Осмотрите подстилку (там, где будет стоять дверь), чтобы убедиться, что она ровная и квадратная. При необходимости отрегулируйте подрезку с помощью регулировочных шайб, следуя инструкциям производителя двери. Также проверьте, чтобы отверстие было квадратным и вертикальным. Если вы не уверены, является ли ваше грубое отверстие квадратным и прямым, обратитесь за помощью к профессионалу. Тщательно осмотрите каркас птичника на предмет сухой гнили и повреждений вредителями и произведите необходимый ремонт, прежде чем продолжить.
Убедитесь, что новая дверь будет очищать пол.Измерьте новую дверь от низа порога до низа двери. Затем измерьте высоту существующего внутреннего напольного покрытия, чтобы убедиться, что открывающаяся дверь не задевает пол. Если новая дверь не очищается, поднимите дверную коробку целиком, прикрепив кусок обработанной древесины к черному полу с помощью герметика и шурупов.
Обеспечьте защиту подсыпки от атмосферных воздействий, наложив валик герметика на расстоянии примерно 1 дюйм от передней части и 1 дюйм от задней части грубого отверстия, с волнообразным или зигзагообразным узором между ними.Нанесите герметик и на нижнюю часть порога.
Работая снаружи дома, прижмите нижнюю часть двери к проему, затем поднимите раму на место.
Временно вставьте новые прокладки в верхней части рамы, чтобы удерживать дверцу.
С помощью регулировочных шайб отрегулируйте дверную коробку так, чтобы она располагалась вертикально и под прямым углом в проеме. Вставьте прокладки между дверной коробкой и шпильками в местах петель. Прокладки удерживают дверь ровно, вертикально и под прямым углом в грубом проеме.Убедитесь, что между косяком и необработанной рамой есть зазор не менее 1/8 дюйма.
Ввинтите винты в петли и прокладки. Некоторые производители рекомендуют вставлять винты под шайбы. Проверьте свой
инструкции производителя.
Со стороны замка двери поместите прокладки рядом с верхней и нижней частью косяка.
Вверните винты через косяк и регулировочные шайбы.
Убедитесь, что вокруг дверного косяка ровный зазор.Изнутри убедитесь, что у дверного проема есть ровный зазор. Снаружи проверьте, есть ли расстояние от 3/8 до 1/2 дюйма между дверью и упором косяка вверху, в середине и внизу. Внесите необходимые изменения в дверную коробку.
Вставьте дополнительные прокладки вокруг рамы, следуя инструкциям производителя двери. Для дополнительной прочности поместите прокладки в положения фиксатора и засова.
Удалите все оставшиеся транспортировочные скобы.
Откройте и закройте дверь, убедившись, что она плавно поворачивается.Внесите необходимые корректировки. Некоторые навесные двери имеют регулируемый порог. Для получения дополнительной информации ознакомьтесь с инструкциями производителя.
Вверните винты через дополнительные прокладки, чтобы закрепить дверную коробку.
Сделайте надрезание регулировочных шайб универсальным ножом, затем отломите лишнее.
Закрепите подоконник, следуя инструкциям производителя.
Нанесите минимально расширяющуюся изоляцию из аэрозольной пены в зазоры вокруг рамы
и дайте высохнуть.
После высыхания пены удалите излишки шпателем.
Установите на место обшивку двери.
Если дверь не была отделана предварительно, нанесите слой краски или морилку в соответствии с рекомендациями производителя двери.
