Теплый пол под ламинат монтаж: Пленочный теплый пол под ламинат: монтаж и технология укладки пошагово

alexxlab

Содержание

Пленочный теплый пол под ламинат: монтаж и технология укладки пошагово

Особенности отопительной системы

Грамотная укладка пленочного теплого пола под ламинат предполагает, что она будет выполнена с учетом всех нюансов комбинирования двух конструкций. В своей работе греющее оборудование использует ик-волны. Внутри тонкого многослойного полотнища запаяны излучатели, испускающие волны инфракрасного диапазона. Они движутся вверх, где задерживаются массивными предметами. В данном случае напольным покрытием. Оно аккумулирует в себе тепло, постепенно отдавая его воздуху.

Излучение генерируют собранные в несколько полос карбоновые излучатели. В более мощных системах полотно сплошное. В любом случае по его краю располагаются токопроводящие шины из биметалла, которые отвечают за передачу электроэнергии на нагреватель. Мощность оборудования варьируется в пределах от 120 до 230 Вт. Разнятся размеры и толщина полотнищ.

Последний показатель не превышает 2 мм, что позволяет без проблем монтировать материал под любым покрытием. Ширина стандартной пленки может быть 100, 80, 60 и 50 см. Для удобства использования полотно поделено на сегменты, между которыми его можно разрезать. Средняя длина такого фрагмента составляет 20 см. Таким образом, при необходимости можно смонтировать греющий пол любой, даже очень сложной формы.

Instagram big_remont

Пленочный пол под ламинат: что учесть при выборе покрытия

Стандартные ламели нельзя монтировать на нагреватели. Причин тому несколько:

  • Панели обладают низкой теплопроводностью, что будет препятствовать обогреву помещения.
  • Под воздействием высокой температуры геометрия пластин может изменяться, в результате поверхность может покоробиться.
  • При нагреве искусственное покрытие может выделять токсичные вещества.

Все это достаточно серьезные причины, чтобы отказаться от его использования. Однако существуют специальные модели материала, предназначенные для укладки на обогреватель.

Для них разработана особая маркировка, которую обязательно наносят на упаковку. Еще один важный момент: обязательное наличие замков на ламелях. Они должны быть уложены только по технологии плавающего пола, то есть без связи с основанием. Наклеивать ламинат в этом случае нельзя.

Instagram vsetepliepoli

Правила размещения греющего полотна

Отопление такого типа может быть как основным, так и дополнительным. В первом случае необходимо положить пленку на 70% площади, во втором все зависит от количества и мощности основных источников тепла. Однако в любом варианте следует учитывать важные рекомендации.

  • На напольном покрытии над пленкой запрещено размещать теплоизолирующие предметы. Такие, как крупная мебель без ножек, плотные ковры и т.п. Система на таких участках перегревается и может выйти из строя.
  • Тяжелые предметы, вроде габаритной бытовой техники и мебели, не должны стоять над ик-полотном.
    Ламели под ними могут прогнуться, что приведет к излишнему давлению на нагреватель. В таких условиях он быстро ломается.
  • Если предполагается комбинированное отопление, нельзя допускать, чтобы ламинированное покрытие грелось от двух источников тепла одновременно.
  • Нужно учитывать, что зона нагрева пленочного материала выходит за его физические границы. По этой причине его не рекомендуется укладывать вплотную к стенам, крупной мебели и т.п. Отступ должен составлять порядка 3-10 см. Это зависит от мощности оборудования.

Оптимально уложить греющее полотнище на расстоянии 0,5-0,6 м от каждой стены. Это позволит в дальнейшем безболезненно делать перестановку мебели, если таковая потребуется.

Instagram major19ov

Инфракрасный пленочный теплый пол под ламинат: технология грамотной укладки

Отопительная система представляет собой своеобразный слоеный пирог, который важно правильно уложить. Рассмотрим пошагово, как это сделать.

Шаг 1. Обустраиваем основание

Оно должно быть сухим, ровным и твердым. Ламинат можно укладывать только на выровненную основу. Поэтому, если перепады высоты превышают 2 мм на погонный метр, придется провести дополнительные работы. Для выравнивания бетонной стяжки оптимально залить ее нивелирующей смесью и дождаться полного высыхания. Деревянную поверхность проще всего выровнять фанерой.

Instagram albastroy

Шаг 2. Кладем теплоизоляцию

Для нормального функционирования системы необходимо обустроить теплоотражающий слой. Стандартная в таких случаях алюминиевая фольга не подходит. Это объясняется тем, что нагреватель электрический, следовательно, подложка не должна проводить ток. Иначе возможны несчастные случаи. В качестве изолятора выбирают пенополиэтилен или пробку с нанесенным на нее отражающим слоем.

Перед укладкой материала тщательно очищаем основу от мусора и пыли.

Использование пылесоса обязательно. На чистую поверхность расстилаем полосы изолятора. Закрываем всю площадь помещения, даже если ик-пленка будет уложена не везде. Полотнища укладываем встык одно к другому с небольшим заходом на стены. Во избежание подвижек изолятора фиксируем его скотчем или закрепляем прямо к основе степлером.

Instagram caleo_global

Шаг 3: Раскладываем пленку

Раскатываем полосы, ориентируя их вдоль самых длинных сторон комнаты. Таким образом удастся минимизировать количество соединений контактов. При необходимости отрезаем полотно, но только по специальным участкам, которые обозначены маркировкой. В процессе укладки следим, чтобы целостность элементов не нарушалась. Полотно следует стелить так, чтоб не получалось нахлестов.

Медные токоведущие шины при укладке должны лечь вниз блестящей стороной. Это необходимо для дальнейшего соединения контактов. Полотнища обязательно фиксируются к подложке с помощью скотча.

После того, как все нагреватели будут разложены, определяем, какие шины будут соединяться с кабелем. Все незадействованные в коммутации участки сразу же тщательно изолируем. Для этого закрываем их битумной лентой, которая должна входить в комплект оборудования.

Instagram foton_electrika_irk

Шаг 4: Ставим термодатчик

Для корректной работы системы элемент располагают в наиболее холодной точке помещения. Причем он должен находиться на середине ширины полосы, так, чтобы расстояние от ее краев было одинаковым. Нельзя ставить датчик близко к стене. Между ними должно быть минимум 500 мм. Еще один важный момент. Если штатного кабеля устройства недостаточно для того, чтобы уложить его в выбранном месте, следует подобрать другое. Наращивать провод запрещено.

Вырезаем в подложке паз под корпус датчика и канал под монтаж его кабеля. Ставим элемент на место так, чтобы он располагался на карбоновом нагревателе. Фиксируем прибор битумной лентой, протягиваем от него кабель до терморегулятора. Пленку раскладываем и закрепляем к подложке.

Instagram md.group.kz

Шаг 5. Устанавливаем клеммы

На участках, где излучающее оборудование будет подключаться к цепи, нужно поставить особые зажимы-клеммы. Чаще всего они имеют вид клипсы. В этом случае верхний лепесток элемента вставляем в контактный разрез пленки, а нижний заводим под нее. Затем берем плоскогубцы и плотно, но аккуратно обжимаем клемму, обеспечивая ей надежный контакт с медной шиной. Иногда встречаются другие типы соединений, правила их сборки нужно посмотреть в инструкции к оборудованию.

Instagram md.group.kz

Шаг 6. Подключаем кабель

Протягиваем провод, размещая его около участков подключения. Обычно кабели выводятся на одну сторону системы: так удобнее соединять их с нагревателями. Хотя возможен и вывод нулевого и фазного провода на противоположные стороны комнаты. В этом случае нужно особенно внимательно проводить подключение, чтобы не выбрать одну токопроводящую шину для коммутации обоих контактов.

Концы уложенных кабелей зачищаем от изоляции примерно на 1 см и вставляем в контактную клемму. Обжимаем получившееся соединение плоскогубцами. Надежно изолируем его с помощью битумной ленты. Наклеиваем полоски сверху и снизу контакта, аккуратно обжимаем. В результате должна получиться водонепроницаемая капсула, защищающая соединение от возможного попадания воды.

Instagram elektromontazhplius

Шаг 7. Подключаем терморегулятор

Технология укладки греющего пола предполагает, что все кабели должны сойтись в одной точке. Там, где они подходят к терморегулятору. Он может обслуживать сразу несколько участков системы, в этом случае крайне важно грамотно выбрать фурнитуру для подключения. Это должны быть только сертифицированные клеммные узлы, самодельные скрутки недопустимы.

Блок управления терморегулятора оснащен специальными разъемами, к которым присоединяются провода. Для предупреждения ошибок разработаны пиктограммы, обозначающие участки коммутации заземления, нагрузки и напряжения питания. После соединения каждый кабель укладываем в специальный канал и закрепляем терморегулятор на место.

Instagram elektromontazhplius

Шаг 8. Пробный запуск системы

Проверяем целостность и правильность всех выполненных соединений и проводим пуск греющего пола. Если все сделано правильно, он должен нормально работать. При выявлении каких-либо проблем, следует исправить все недочеты и повторно запустить оборудование. Для наглядности предлагаем видео монтажа пленочного теплого пола под ламинат.

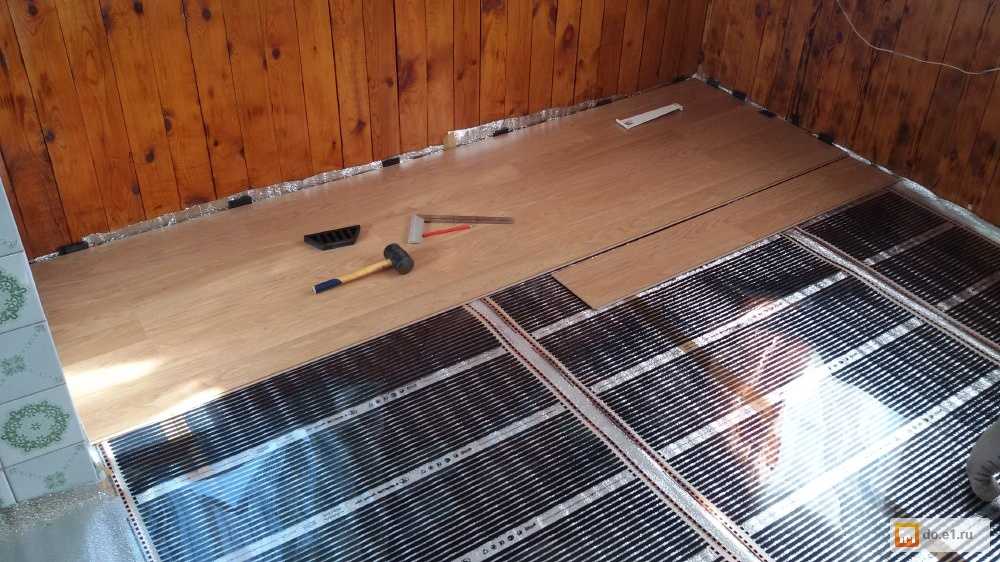

Шаг 9. Укладываем покрытие

Нагреватели не переносят воздействие воды, поэтому необходимо положить на полотно  изоляцию. Достаточно будет пластиковой пленки в 200 мкм, которая защитит от влаги и не задержит ик-излучение.

Материал режем на полосы нужной длины и раскладываем поверх греющей конструкции с небольшим нахлестом. Обязательно проклеиваем их скотчем.

Теперь можно начинать монтировать покрытие. Как укладывать выбранную модель ламината, нужно посмотреть на упаковке. Производитель обязательно дает рекомендации для получения лучшего результата. При работе следует соблюдать определенную осторожность, чтобы случайно не испортить пленочный обогреватель.

Instagram rostov_daewoo_enertec

Отзывы про пленочный теплый пол под ламинат хорошие. Покрытие, несмотря на то, что является неплохим теплоизолятором, при правильном подборе материалов и грамотном монтаже активно аккумулирует ик-излучение и быстро нагревает помещение. А его привлекательный вид и приятная фактура делают обогревающий пол не только функциональным, но и красивым.

Материал подготовила

Инна Ясиновская

Монтаж инфракрасного теплого пола под ламинат

Инфракрасный теплый пол под ламинат не требует заливки бетонной стяжки. После монтажа высота пола остается на прежнем уровне. Система не создает дополнительной нагрузки на перекрытия. Риск короткого замыкания исключен, когда элементы подсоединены по правилам.

Этапы монтажа инфракрасного пола

Пленочный теплый пол под ламинат можно уложить самостоятельно. В комплекте поставки есть все для монтажа: нагревательные элементы, клеммы, терморегуляторы и термодатчики, кабели и лента для изоляции.

Разработка схемы

До начала монтажа вы должны представлять планировку комнаты. Нельзя размещать мебель над нагревательными элементами. Это приводит к нарушению терморегуляции комнаты, перегреву инфракрасной пленки.

  • Нагревательные элементы должны покрывать 60-70% площади пола.
  • Нельзя размещать элементы ближе 20-30 см к стенам и батареям.
  • Раскатывайте рулоны параллельно длинной стене комнаты.
  • Расстояние между листами должно быть равно 0,5 см.
  • Провода не должны перекручиваться и пересекаться.

Терморегулятор должен находиться на высоте более 50 см от пола. Ведущие к полу провода можно спрятать в штробы или настенный кабель-канал. Установите термодатчик на расстоянии 50 см от стены. Желательно расположить его в прохладной зоне комнаты.

Подготовка поверхности

Укладывать инфракрасный пол под ламинат можно только на чистую и ровную поверхность. Если поверхность неровная, потребуется стяжка и грунтовка. Но если пол ровный, можно обойтись без стяжки и сразу приступить к укладке. До начала работы нужно сделать тщательную уборку, очистить пол от пыли и мусора.

Застелите пол фольгированной подложкой. Она будет отражать инфракрасные лучи и направлять вверх. Листы укладывается вплотную друг к другу и крепятся скотчем. В листах нужно подготовить пазы для монтажа элементов электроцепи.

Монтаж излучателей

Пленочные теплые полы под ламинат укладываются блестящей стороной вниз. Пленка крепится к подложке обычным скотчем. Неиспользуемые разрезы изолируются битумной лентой. Поместите ее с двух сторон разреза и зажмите. Термодатчик устанавливается по центру излучающей полосы и крепится битумной лентой.

Коммутация элементов

Для подключения используются клеммы-клипсы или клеммы-заклепки. Разместите части клеммы с двух сторон шины. Уложите кабель в подготовленный паз. Зачистите концы кабеля от изоляции на 1 см, поместите их внутрь клеммы. Надежно зафиксируйте ее плоскогубцами. Заизолируйте место соединения. Повторите для каждого из элементов.

Установка терморегулятора

Укладка пленочного теплого пола под ламинат почти завершена. Осталось подключить систему к терморегулятору. Внимательно изучите схему, подключите фазу и ноль по инструкции. Уберите провода в канал, закрепите терморегулятор на поверхности стены. Проверьте соединения и проведите пробный запуск системы.

Плюсы и минусы инфракрасного пола

Укладка инфракрасного теплого пола под ламинат позволяет наладить теплообмен в помещении. В комнатах с радиаторным отоплением теплый воздух поднимается наверх. Напольное покрытие остается холодным, а из-за циркуляции воздуха появляются сквозняки. После монтажа системы прогрев комнаты становится равномерным.

Инфракрасное излучение не пересушивает воздух. Теплый пол не выделяет вредных веществ, он безопасен для детей и аллергиков. Можно подключить пол к системе «Умный дом» и управлять его работой дистанционно. После подачи электричества покрытие быстро нагревается до нужной температуры.

Цена инфракрасного теплого пола под ламинат начинается от 200 гривен за квадратный метр. Чтобы максимально уменьшить расход электроэнергии, выбирайте полы с высоким КПД (от 90%) и устанавливайте программируемый терморегулятор.

Рекомендации по монтажу

  • Сделайте выделенную линию питания для монтажа пола. Встановіть автомат, защитное устройство и УЗО.
  • Ламинат не должен нагреваться выше 40°С, иначе он будет деформироваться. Для укладки выбирайте пол с мощностью 150 Вт/кв. м.
  • Перед укладкой ламината накройте элементы полиэтиленовой пленкой, чтобы защитить их от влаги. Подойдет пленка с толщиной 200 микрон.
  • Некоторые виды покрытия не выдерживают нагрева. Выбирайте ламинат, совместимый с нагревательными системами.

Подведем итоги

Монтаж инфракрасного теплого пола под ламинат улучшает микроклимат в комнате. Укладку покрытия можно провести самостоятельно. Не торопитесь и действуйте по инструкции, чтобы правильно уложить и подключить инфракрасный пол.



Как укладывать полы с подогревом под ламинат

Когда вы думаете о полах с подогревом, вы, вероятно, ассоциируете это с плиткой с подогревом, особенно на полах в ванных комнатах. Не все люди могут знать об этом, но электрический теплый пол можно установить практически на любой тип напольного покрытия, а не только на плитку. Это также дает преимущества, которые выходят за рамки традиционно выложенных плиткой комнат, таких как кухня или ванная комната. Один из самых популярных вариантов для домовладельцев, которые хотят иметь полы с подогревом, — это ламинат. Большинство ламинированных напольных покрытий могут выдерживать температуру до 85 градусов по Фаренгейту, чего вполне достаточно, поскольку все, что выше этой температуры, может привести к деформации или обесцвечиванию древесины.

Итак, как укладывать теплые полы под ламинат? Ламинат обычно укладывают в виде плавающей системы. Он не предназначен для крепления к основанию. Электрические напольные системы бывают двух типов: те, для которых требуется клей, и те, для которых он не требуется. Система плавающего пола, как и ламинат, должна сочетаться с продуктом для обогрева пола, для которого не требуются клеи. Эти продукты обычно имеют форму свернутых матов, которые расстелены на полу и тщательно вырезаны, чтобы придать им форму, соответствующую помещению для установки. К счастью, этот тип напольного отопления проще всего установить, так как он не требует разбавления или самовыравнивающейся смеси.

Что такое электрическое отопление пола?

Во-первых, это поможет понять, как работает электрический теплый пол. По сравнению с традиционными системами домашнего отопления, которые полагаются на нагнетание нагретого воздуха по всей конструкции для ее нагрева, в электрическом отоплении пола используются провода, которые нагреваются за счет электрического сопротивления. Здесь используется лучистый теплый пол. Провода излучают тепло вверх в материал пола, который затем излучает тепло на твердые предметы в комнате. Это как электрическое одеяло для вашего пола.

Каждое помещение с электрическим теплым полом обычно имеет свой собственный термостат, в отличие от печей и других систем принудительного воздушного отопления. Эта система лучистого обогрева пола упрощает настройку уровня тепла в каждой комнате. Вы можете установить подогрев пола в каждой комнате вашего дома, но большинство людей будут делать это только в тех комнатах, которые нуждаются в дополнительном обогреве.

Преимущества электрического обогрева пола

Преимущества на самом деле выходят за рамки дополнительного обогрева. Воздух, находящийся в системе воздуховодов, является плохим проводником тепла. Для сравнения, твердые предметы гораздо лучше проводят тепло, что делает электрический подогрев пола более энергоэффективным для вашего дома. Кроме того, системы принудительной вентиляции разносят загрязняющие вещества и аллергены вокруг вашего дома, что может негативно сказаться на вашем здоровье. Это не проблема с электрическим подогревом пола, поскольку он не зависит от обдува воздухом. Если вы страдаете аллергией, вам лучше работать с системой «теплый пол».

Типы электрических систем лучистого обогрева полов

Существует три способа установки электрического отопления в качестве системы теплого пола — с помощью кабелей, матов или пленки. Система нагревательного кабеля включает в себя отдельные провода, подключенные к отдельной мембране. Это позволяет настроить место нагрева. Провода должны быть стратегически расположены близко друг к другу, не перекрывая друг друга, так как вы не можете перерезать провода.

Когда речь идет о матах, которые представляют собой кабели и мембрану в одной комбинации, вы можете укладывать теплый пол, не беспокоясь о размещении. Кабель здесь тоже не разрежешь, а вот мембрану можно использовать для Г-образных помещений.

Что касается теплоизоляционной пленки для пола, это то же самое, что готовый электрический коврик без сетки. Система заключена в пластиковую мембрану, которую можно обрезать по длине. Это означает, что вы можете раскатать пленку и установить ее в прямом направлении.

Установка электрического обогрева пола под ламинат

Установка электрического обогрева пола под ламинат состоит из шести этапов:

  • Подготовка основания система подогрева пола. Очистите черновой пол от любого мусора с существующего пола, а затем тщательно очистите область. Убедитесь, что на участке не осталось старых полов или строительных материалов.
  • Проверка нагревательного элемента — Убедитесь, что ваш нагревательный элемент работает правильно, проверив его с помощью омметра. Измерьте сопротивление нагревательного элемента (между двумя жилами). Запишите этот номер на ярлыке UL мата, а также в предоставленных вам установочных материалах. Сравните значение с числом, указанным на ярлыке UL. Он не должен превышать 15 процентов в любом направлении, хотя допускается некоторая вариация. Теперь измерьте непрерывность между проводом заземления и основным проводом 9.0032 . Показание должно быть либо «Бесконечность», либо O/L. Не устанавливайте нагревательный элемент, если он не прошел этот тест. Вы не хотите столкнуться с проблемами, связанными с неправильно функционирующим нагревательным элементом, который также может вообще помешать работе системы.
  • Установка подложки и матов подогрева пола — Подложка обычно представляет собой квадратные или прямоугольные куски из натуральной или синтетической пробки. Укладывая листы, обязательно располагайте их в шахматном порядке, чтобы швы не накладывались друг на друга. Отрежьте кусочки по мере необходимости, чтобы убедиться, что вы покрыли весь пол. После этого соедините все детали подложки вместе, чтобы соединить их. Помните, что подложку нельзя крепить к самому основанию.
  • Установка матов подогрева пола — Установите нагревательный мат так, чтобы холодные провода легко доставали до термостата. Вы должны выяснить до фактической установки, где разместить термостат. Обычно это зависит от того, где в стене есть электричество. Возможно, вам придется обрезать маты по размеру комнаты, но будьте осторожны, чтобы не перерезать нагревательные кабели, содержащиеся в них. Что вы можете сделать, так это разрезать материал мата до кабеля, а затем согнуть мат, начиная новый ряд в процессе. Этот метод установки называется «вырезать-и-повернуть».
  • Укладка ламината — Крайне важно, чтобы вы делали это именно так, как рекомендует ваш производитель. Установите напольное покрытие так, как будто его и не было, так как нагревательные элементы не влияют на этот процесс. После того, как вы закончите, проверьте работу нагревательного элемента еще раз, чтобы убедиться, что нагревательные элементы не были повреждены во время установки. Выполните третью проверку сопротивления и запишите результаты в гарантийную регистрационную карточку.
  • Выполните электрические соединения — Наконец-то можно подключить провода от ТЭНа к термостату. Правильный способ сделать это варьируется от термостата к термостату. Это означает, что вы должны следовать инструкциям, прилагаемым к вашему комплекту. Настоятельно рекомендуется обратиться за помощью к профессиональному лицензированному электрику, поскольку работа с электричеством опасна.

Подарите своему дому качественное напольное покрытие, которого он заслуживает, с напольными покрытиями Zothex

Вы хотите нагреть ламинированный деревянный пол с помощью лучистого отопления? Знаете ли вы, как обращаться с сопутствующими инструментами и оборудованием, таким как гидравлическая система, пароизоляция, распределительная коробка и датчик пола? Позвольте Zothex Flooring помочь вам с этим и другими вашими потребностями в деревянных напольных покрытиях. Стоит иметь надежного партнера, который поможет вам выбрать правильный ламинированный пол и систему лучистого отопления для вашего дома, а также выполнить все другие работы, связанные с электрическим теплым полом.

Zothex Flooring также работает с другими типами полов, включая виниловые полы (виниловые полы или виниловые доски), паркетные полы, бамбуковые полы, полы из керамической плитки и паркетные полы. Позвоните сейчас, и пусть Zothex Flooring поможет вам в реконструкции и перепланировке вашего дома.
