      Блоки серии 500 позволяют организовать домофонную систему доступа на придомовую территорию, интегрированную с  подъездными
домофонами VIZIT (серий 300, 400, 700, SM, N, M).
      Система обеспечивает вызов абонентов с калиток входа на территорию, аудиосвязь, видеоконтроль обстановки перед блоком вызова во
время связи, отпирание замка калитки (дистанционно — с абонентского устройства, ключами RFID, индивидуальными кодами абонентов).
      Система позволяет одновременно вести два разговора (с разных калиток с абонентами разных подъездов).

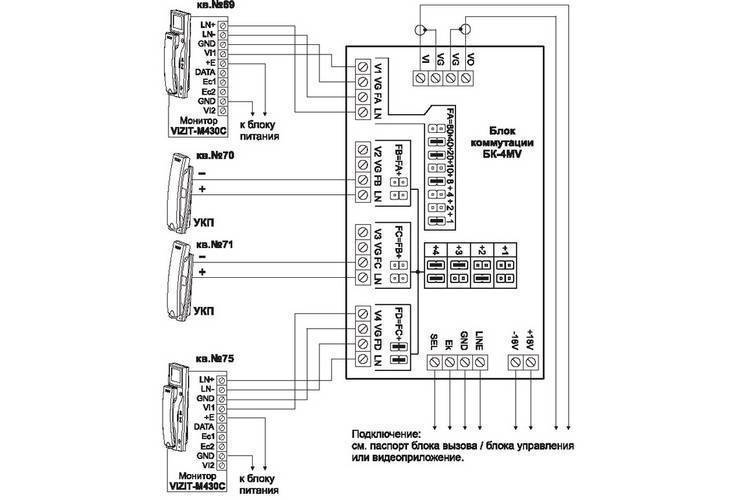

                                                              Структурная схема подключения видеодомофона серии 500

Состав серии 500 — домофона для придомовой территории:
БВД-532FCB — блок вызова домофона;                                                                              БВД-533FCBE — блок вызова домофона с IP-камерой;
БУД-585 — блок управления домофона;                                                                              БК-501 — блок коммутации домофона;
БК-502 — блок коммутации домофона с возможностью подключения к VEM-701;      VEM-701— Ethernet модуль;
РВС-502 — разветвитель видеосигнала;                                                                              РВС-503 — двунаправленный магистральный усилитель.


     Блоки вызова БВД-532FCB (или БВД-533FCBE) устанавливаются на калитках входа на придомовую территорию и подключаются к блоку

управления БУД-585 витыми парами. Имеют встроенные считыватели ключей доступа VIZIT-RF3 (13.56 МГц).
Имеется возможность подключения к БВД дополнительного считывателя RD-4R для использования ключей доступа VIZIT-RF2 (125 кГц).

    Блок управления БУД-585 обеспечивает питание и работу двух блоков вызова. Магистральной линией (витой парой) блок управления
подключается к блокам коммутации БК-501 или БК-502, расположенным в подъездах (до 24, по одному в каждом подъезде).

    При использовании кабеля UTP Cat5 длина витой пары может достигать 300 метров. При необходимости увеличения длины магистральной
линии еще на 300 метров используется двунаправленный магистральный усилитель РВС-503.

    На магистральной линии блоки коммутации должны располагаться последовательно. При необходимости ответвления от магистральной линии

используется разветвитель РВС-502, позволяющий сделать два ответвления. Встроенный в РВС-502 усилитель обеспечивает длину ответвлений
до 300 метров.

    В системе может быть два блока управления, которые устанавливаются с противоположных сторон магистральной линии. Количество блоков
вызова в этом случае увеличивается до четырех.

    Блоки коммутации БК-501, БК-502 обеспечивают подключение магистральной линии к линии связи соответствующего подъездного домофона.
Количество абонентов в подъезде – до 200.

Питание замков калиток выполняется отдельными блоками питания.

На базе блоков серии 500 и Ethernet модуля VEM-701 возможно расширение функций домофонной системы при подключении к сети Интернет-провайдера:

– Удалённое управление / администрирования настроек, редактирования баз ключей видеодомофона.
– Дублирование вызова на смартфон абонента (аудио связь между посетителем и абонентом, отпирание замка калитки).
Данная функция обеспечивается системой «Ваш домофон ВИЗИТ».

______________________________________________________________________________________________________________________________________

Информационный материал «Домофоны VIZIT серии 500 ред 20210204» в формате PDF
