Подключение бойлера к электрической сети
Современный человек привык жить в комфортных условиях и горячее водоснабжение является одним из важнейших факторов в их обеспечении. Если в городской квартире горячая вода подается централизовано, то владельцам частного дома или дачи приходится решать данный вопрос самостоятельно. Для этой цели современный рынок предлагает широкий выбор водонагревательных агрегатов в различных исполнениях, известных как “бойлеры”.
Конструкции бойлеров отличаются по устройству, производительности и условиям эксплуатации, но все они представляют собой котлы с теплоносителем, подогрев которого осуществляется внутри агрегата, либо за пределами его конструкции.
Работа косвенного бойлера подразумевает использование внешнего источника нагрева. В этом случае для нагрева воды, циркулирующей по змеевику, требуется постоянное сжигание топлива.
Бойлер прямого действия обеспечивает нагрев воды с использованием внутреннего источника тепла. Именно такие бойлеры наиболее широко используются в качестве бытовых водонагревателей.
Эти устройства, подключаемые к электросети и работающие по принципу нагрева воды ТЭНами, либо с применением эффекта электромагнитной индукции.

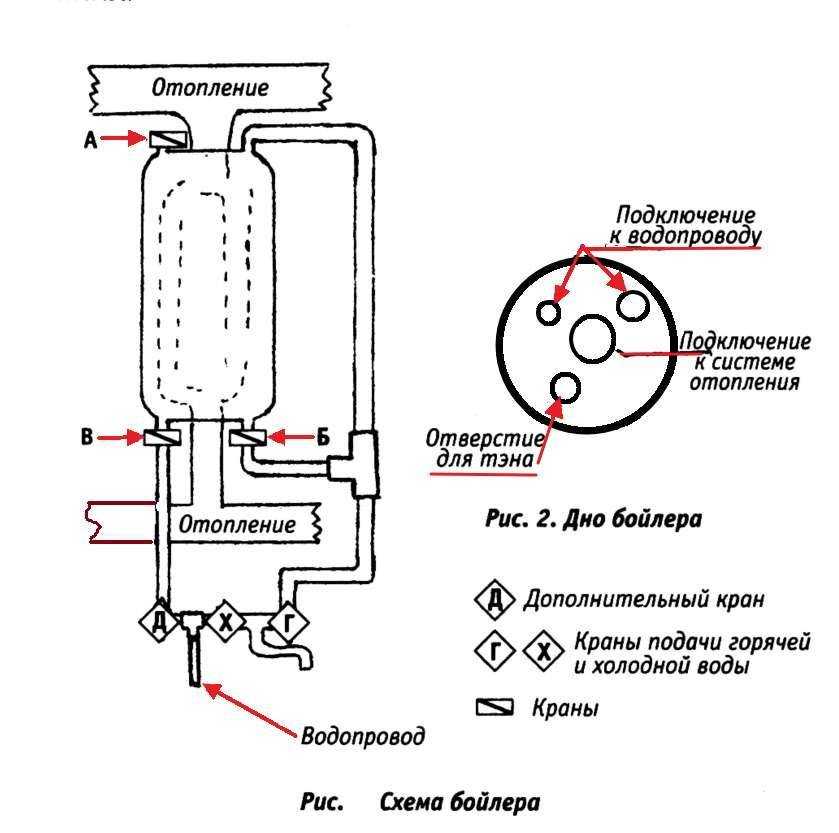

Устройство электрического бойлера
Конструкция герметично закрытого котла, внутри которого циркулирует вода, включает в себя электрическую схему, которая состоит из следующих элементов:
• водонагреватель, который, как правило, представляет собой резистивный ТЭН;
• датчик контроля температуры теплоносителя (воды), на основании показаний которого система подает напряжение на нагревательный элемент, либо отключает его;
• термовыключатель, который представлен в виде одно- или двухполюсного коммутационного аппарата;
• индикатор нагрева – подключенная параллельно ТЭНу лампочка или светодиод.
У бойлеров старых моделей подача напряжения к нагревательному элементу осуществлялась при помощи механических регуляторов с биметаллическими элементами.
В современных же исполнениях управление коммутацией возлагается на электронные регуляторы.
Одно из таких устройств – электронный терморегулятор ТК-5, снабженный двумя датчиками температуры, микроконтроллером и дисплеем.
Подключение бойлера через электрическую розетку
Выпускаемые отечественными и зарубежными производителями бойлеры сравнительно небольших мощностей (в пределах 2 кВт), как правило, подключаются именно через розетку. В этом случае обеспечивается безопасная и бесперебойная работа устройства при соблюдении некоторых условий:
1. Техническое состояние бойлера – допускается подключение к сети только исправного, полностью готового к эксплуатации устройства. Если в системе водонагревательного котла обнаружена неисправность, его дальнейшее использование (до устранения поломки) недопустимо, во избежание возникновения аварий в электросети или поражения электрическим током;
2. Применение электрической розетки соответствующей конструкции – учитывая тот факт, что силовые разъемы коммутационного аппарата рассчитываются на довольно высокие показатели тока (6, 10 или 16 ампер), мощность розетки должна соответствовать прилагаемой нагрузке.
Если этим условием пренебречь, контакты подвергнутся перегреву и разрушению;
3. Контроль состояния электропроводки – вся нагрузка ТЭНа передается на провода, проложенные от распределительного щитка до розетки бойлера. Поэтому их материал и толщина должны быть правильно подобраны. Рекомендуемая толщина медного провода составляет не менее 2,5 мм кв.
4. Защитные устройства – большинство современных моделей бойлеров на этапе производства оснащаются защитами от пробоя электрической изоляции и от превышения давления в баке. Это необходимо для предотвращения поломки бойлера при возникновении аварий в электросети. Если же они не предусмотрены в конструкции заводом-изготовителем, владельцу бойлера следует произвести установку защитных устройств в квартирном щитке самостоятельно.
Подключение бойлера к квартирному щитку
Такой вариант подключения бойлера к электрической сети наиболее широко применим, поскольку чаще всего мощность приобретенного бойлера превышает два киловатта.
В данном случае также выполнение всех рекомендаций, приведенных выше, обязательно. Это обеспечит безопасную и бесперебойную работу водонагревательного агрегата.
Данный способ подключения требует прокладки отдельного кабеля от квартирного щитка к бойлеру. Его параметры должны соответствовать прилагаемой нагрузке.
В качестве защитных устройств используется автоматический выключатель и УЗО (либо дифавтомат).
Подключение бойлера с учетом ограничения выделенной мощности
Монтаж любой проводки осуществляется с учетом прилагаемой нагрузки. Нормальное функционирование современной жилплощади сопряжено с эксплуатацией целого ряда электроприборов, увеличение количества которых может привести к превышению допустимой потребляемой мощности. Эксплуатация проводки в таких условиях опасна и потому крайне не рекомендуема.
Для того чтобы предотвратить перегрев проводки и возникновение пожароопасной ситуации, мощные потребители, такие как ТЭН бойлера, нужно отключать при создании критических нагрузок.
Это никак не скажется на комфортности владельца квартиры или частного дома, т. к. теплоноситель в системе остывает довольно медленно, и не нуждается в постоянном подогреве.
Для подобных целей современный рынок предлагает ряд специально разработанных устройств, одним из примеров которым служит ограничитель мощности ОМ-110.
Он обладает следующим функциональным набором:
• снятие показаний текущей потребляемой мощности;
• сравнение полученных результатов со значением мощности критической перегрузки;
• отключение потребителей в соответствии с заданным алгоритмом;
• при восстановлении условий нормальной работы возобновление питания отключенных электроприборов в автоматическом режиме.
Применение данного устройства обеспечивает нормальный режим энергопотребления для всех бытовых приборов, предотвращая частые отключения сети автоматическим выключателем от перегрузок.
Подключить бойлер
Понравился материал? поделись им.
Как подключить водонагреватель, схема подключения водонагревателя
Статьи
Автор Фома Бахтин На чтение 3 мин. Просмотров 9.4k. Опубликовано Обновлено
Что можно предпринять, если в доме нет горячей воды? Неважно, по какой причине: перебойное обеспечения горячей водой, а то и полное её отсутствие или очередное сезонное отключение, которое всегда приходится на лето – самое востребованное для горячей воды время.
Выход есть – можно подключить водонагреватель. Сделать это самому несложно, чтобы правильно подключить водонагреватель нужно ознакомиться с особенностью его конструкции, видом исполнения и схемой подключения.
Электрические водонагреватели бывают проточные и накопительные:
- Проточные водонагреватели имеют в своей конструкции теплообменник, через который проходит холодная вода. Во время протекания и происходит её нагрев. Отсюда и название – проточный.
- Накопительные водонагреватели в отличие от проточных имеют термоизолированную накопительную ёмкость (от 5 до 1000 литров) для воды, где постоянно происходит её нагрев – поддержка заданной вами температуры воды. Нагрев воды в таких нагревателях производится нагревательным элементом (ТЭНом). Потребляемая мощность 1 – 2 кВт (для бытовых накопительных нагревателей).
Проточные водонагреватели достаточно просты в исполнении. Обеспечивают мгновенный нагрев воды – буквально: открыл кран и вот она — горячая вода. Часто имеют автоматику для задания нужной температуры воды.
Бытует мнение, что при использовании проточного водонагревателя «за свет не расплатишься». Это очень распространённое заблуждение, т. к. несмотря на большую потребляемую мощность время его работы меньше, чем у накопительного – нагревается только используемая часть воды.
Главный недостаток – большая потребляемая мощность (5 – 7 кВт). Подключение такого водонагревателя накладывает особенные требования к электропроводке.
Чтобы подключить проточный водонагреватель к электросети в квартире или на даче нужно протянуть отдельную линию (группу) с электрощита с индивидуальной защитой (отдельный автомат). Иначе, проведя горячую воду, лишитесь света. Лучше всего использовать медный провод сечением от 4 мм2. Если речь идёт о подключении водонагревателей от 8 кВт (бывают и такие), то лучше воспользоваться проводом сечением от 6 мм2.
Ещё одним недостатком таких водонагревателей является ограниченная область их использования – только в кранах и для душевых насадок.
Накопительные водонагреватели в отличие от проточных не столь требовательны к электропроводке, их потребляемая мощность 1 – 2 кВт, но если проводка старая, то лучше подстраховаться и провести для него отдельную группу и подключить через отдельный автомат.
Подойдёт медный провод сечением 2,5 мм2.
Основным преимуществом накопительных водонагревателей перед проточными является более широкая область их применения – можно нагреть воду для ванны, не ограничившись одним душем; подать горячую воду не только в один кран, а в несколько. Благодаря термоизолированной накопительной ёмкости, в случае отключения электроэнергии в доме будет запас горячей воды.
К недостаткам накопителей можно отнести их громоздкие размеры, вес (повышаются требования к креплениям). Нагрев воды в них, вследствие меньшей мощности происходит гораздо медленней, чем в проточных водонагревателях.
Установка водонагревателей должна производиться согласно маркировке (указана на корпусе водонагревателя):
| Маркировка | Объём (л) | Размещение |
| P, S, PL,SL, FP, PS, SS, PSL, SSL, FPS | 5 — 15 | Над раковиной |
| P, BV, S, P/1, S/1, ST, PT, FPT, FP, BP | 30 — 200 | Вертикальное |
| PO, SO, POT, FPO | 50 — 200 | Горизонтальное |
Независимо от того, какой водонагреватель требуется подключить, наличие заземления обязательно!
На видео показана схема подключения водонагревателя своими руками.
Мы искренне надеемся, что наша статья с фото и видео помогла вам в правильном подключении водонагревателя в квартире или на даче.
