Электрическая схема подключения циркуляционного насоса: установка, как подключить, куда ставить, где установить

Схема подключения циркуляционного насоса

В последнее время наблюдается большое разнообразие конструкций и видов насосов. Для примера мы рассмотрим принцип работы и схему подключения наиболее распространенного циркуляционного насоса. Основное предназначение – создание напора для нормальной циркуляции воды в какой-либо отопительной системе между котлом и батареями отопления.

Самыми распространенными насосы являются герметичные без дроссельного типа. Они не требуют смазки и замены прокладок. В качестве смазывающего и охлаждающего элемента используется обычная вода из отопления. Кроме того вода обеспечивает бесшумную его работу. Без дроссельный насос имеет чугунный корпус, его ротор изготовлен из стали или износостойкого пластика.

Все это обеспечивает высокую надежность и позволяет свободно эксплуатировать их минимум 20 лет. При небольших размерах могут монтироваться практически в любом месте.

1. Котел, 2. Муфтовое соединение, 3. Вентили, 4. Сигнальная система, 5. насос, 6. Сетчатый фильтр, 7. Бак мембранный, 8. Радиаторы отопления, 9. Линия подпитки водой системы отопления, 10. Управление, 11. Температурный датчик, 12. Аварийный датчик, 13. заземление.

При выборе, нужно учитывать такие параметры:

Как сила потока воды и, преодолеваемое им гидравлическое сопротивление, создающее необходимый напор.

Оптимальным вариантом является тепловой насос, параметры которого на 10-15% меньше, чем расчетные. При установке слишком мощного насоса увеличивается потребляемая мощность, повышается шум в системе отопления, ускоряется изнашивание его деталей.

При установке слишком малой мощности не будет обеспечено нужное количество воды. Во многих циркуляционных-насосах установлены электронные либо ручные регуляторы скорости вращения вала двигателя. Самый лучший коэффициент полезного действия достигается при максимальных оборотах вала.

Во многих системах отопления устанавливаются термоклапаны, регулирующие необходимую температуру в помещении. В случае повышения температуры клапан перекрывается, гидравлическое сопротивление повышается, увеличивается давление. Это приводит к шуму, который можно уменьшить, переведя насос на низкие обороты. Для таких случаев используют насосы, оборудованные электроникой, плавно регулирующей перепады давления, следящей за изменением количества воды.

Категорически недопустима

Эксплуатация насоса без воды, поскольку он перестает охлаждаться и смазываться. Для этого нужно следить, чтобы в системе отопления не было воздуха. В отдельных моделях есть специальные устройства, с помощью которых через клапан воздух удаляется из системы. Качество воды также является одним из необходимых условий надежной работы.

Электрическая схема циркуляционного насоса отопления

» насос для отопления

Каждый знает, что топливо для отопления всегда становится дороже. Затруднительно представить себе существование жителя в РФ без обогрева квартиры. Абсолютно в каждой части Российской Федерации необходимо в зимнее время года отапливать коттедж. Каждый здравомыслящий хозяин дома хочет узнать: что сделать, чтобы улучшить отопительный комплекс дачи. На интернет сайте собрано много отопительных систем квартиры, использующих исключительно разные принципы получения обогрева. Любую систему обогрева рекомендуется монтировать по отдельности или комбинировать.

Электрическая схема циркуляционного насоса отопления

В последнее время наблюдается большое разнообразие конструкций и видов насосов. Для примера мы рассмотрим принцип работы и схему подключения наиболее распространенного циркуляционного насоса.

Основное предназначение – создание напора для нормальной циркуляции воды в какой-либо отопительной системе между котлом и батареями отопления.

Самыми распространенными являются герметичные без дроссельного типа. Они не требуют смазки и замены прокладок. В качестве смазывающего и охлаждающего элемента используется обычная вода из отопления. Кроме того вода обеспечивает бесшумную его работу. Без дроссельный насос имеет чугунный корпус, его ротор изготовлен из стали или износостойкого пластика.

Источник: http://electric-220.ru/news/skhema_podkljuchenija_nasosa/2012-09-02-165

Электрическая схема циркуляционного насоса отопления

Данная статья пригодится для тех кто хочет обогреть помещение небольшой площади до 50 м² или использовать такой котел для подогрева жилья в ночное время суток, при много тарифном учете электроэнергии.

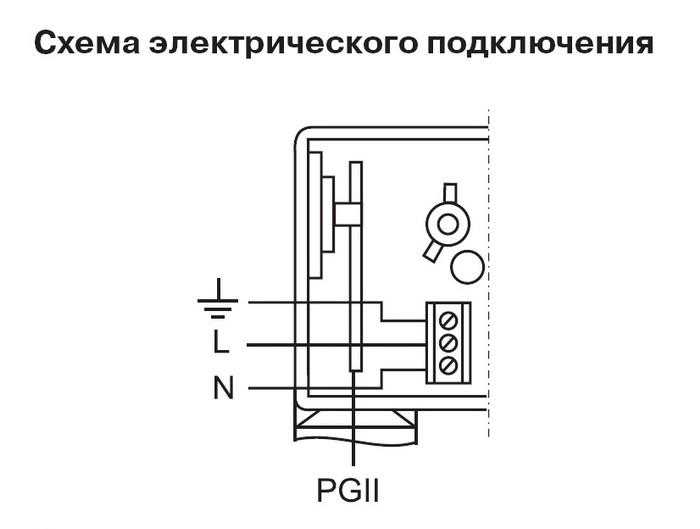

Электрическая схема подключения

При подключении электроэнергии к электрической схеме, фаза через включенный автомат F1 и замкнутый контакт S1 термостата, подает питание на нагревательный элемент (ТЭН). Автомат выбирайте по мощности термоэлектрического нагревателя, если мощность нагрузки составляет более 3 кВт (т.к. контакты терморегуляторов обычно рассчитаны на ток 16 ампер), то необходимо применить контактор через силовые контакты которого подключить более мощные нагревательные элементы.

Для более эффективной работы системы отопления в схему лучше добавить циркуляционный насос, который подключается от контакта F2 теплового реле с номиналом указанным в паспорте двигателя, через контакт S2 терморегулятора со встроенным датчиком температуры воздуха.

F1 — автомат защиты нагревательного элемента

F2 — тепловое реле защиты циркуляционного насоса

S1 — контакт термостата датчика на трубе обратки отопления

Принципиальная схема подключения

Простейшая система отопления состоит из водонагревательного бака котла, модульного щита, терморегуляторов и циркуляционного насоса

Котел из стальной трубы

Потребуется стальная труба диаметром 200-300 мм, длиной 50-100 см; две пластины размером 40×40 см, толщиной 4-5 мм; гайка под резьбу нагревательного элемента; два сгона с диаметром труб отопления. Для изготовления водонагревательного бака воспользуйтесь услугами профессионального сварщика. Пластины привариваются с торцов металлической трубы, в одной из них вырезается отверстие под нагревательный элемент, сверху отверстия наваривается гайка в которую будет вкручиваться тэн. С боку котла на расстоянии 10 см от краев, привариваются два сгона для подключения к ним «обратки» и «подачи» труб отопления.

Термоэлектрический нагреватель (ТЭН) с резьбой и терморегулятором

Нагревательный элемент берется стандартный для водонагревателей накопительного типа с резьбовым соединением. Он содержит терморегулятор который будет использоваться для защиты от перегрева тэна в случае порыва системы отопления и выхода из нее воды.

Терморегулятор с погружаемым датчиком температуры

Датчик погружного действия состоит из медной гильзы (трубки) запаянной с одной стороны, через капиллярную трубку соединенный с герметичным блоком управления с другой стороны. Внутри гильзы и капиллярной трубки содержится инертный газ. Изменение температуры приводит к расширению или сжатию газа, который воздействует на электрические контакты блока управления, включая и отключая нагрузку подключенную к ним. Датчик термостата крепится хомутами к трубе и укрывается теплоизоляцией.

Терморегулятор со встроенным датчиком температуры воздуха

Источник: http://electro.narod.ru/instructions/heating_220volt.htm

Электрическая схема циркуляционного насоса отопления

Вопрос задал: sokrat. 19 Сентября 2012

Комментарии

2 года назад

sokrat

Ясно, буду делать схему 3, поскольку место монтажа ограничено и нет возможности поставить байпас в горизонтальную плоскость по схеме 2. От схемы 1 отказываюсь.

1. По схеме 3 вода будет стоять внутри насоса? Якобы работает закон сообщающихся сосудов?

2. Чему равны углы самотекучести в естественной системе отопления? На каждый метр сколько см опускать?

3. О каком перегреве может идти речь, если мой котёл позволяет задавать температуру в трубах?Например, задав 60 градусов, температура в самой ближней точке трубы к котлу будет 60 градусов.

4. Что такое ленинградка?

5. Если вы заметили, то на прямом участке отопительной трубы (У меня труба наружным диаметром 76 мм) будет установлен один шаровой кран, который я буду открывать в случае поломки насоса или отключения электричества (у меня есть кран 1 1/2 дюйма= внутр. диаметр 38 мм). Ранее вы говорили, что зауженный диаметр на трубе может ухудшить циркуляцию. Кран какого диаметра вы посоветуете? Моего крана будет достаточно?

6. В данной системе при пуске насоса не произойдет ли вытекание воды из расширительного бака? И почему она не будет работать на 100%.

Источник: http://www.builderclub.com/vopros-otvet/1726/shemy-ustanovki-cirkulyacionnogo-nasosa-v-sisteme-otopleniya-doma

Смотрите также:

• Бесперебойное питание для насоса отопления
• Водяной насос для отопления цена, купить

11 апреля 2023 года

404 — СТРАНИЦА НЕ НАЙДЕНА

Почему я вижу эту страницу?

404 означает, что файл не найден. Если вы уже загрузили файл, имя может быть написано с ошибкой или файл находится в другой папке.

Другие возможные причины

Вы можете получить ошибку 404 для изображений, поскольку у вас включена защита от горячих ссылок, а домен отсутствует в списке авторизованных доменов.

Если вы перейдете по временному URL-адресу (http://ip/~username/) и получите эту ошибку, возможно, проблема связана с набором правил, хранящимся в файле .htaccess. Вы можете попробовать переименовать этот файл в .htaccess-backup и обновить сайт, чтобы посмотреть, решит ли это проблему.

Также возможно, что вы непреднамеренно удалили корневую папку документа или ваша учетная запись должна быть создана заново. В любом случае, пожалуйста, немедленно свяжитесь с вашим веб-хостингом.

Вы используете WordPress? См. Раздел об ошибках 404 после перехода по ссылке в WordPress.

Как найти правильное написание и папку

Отсутствующие или поврежденные файлы

Когда вы получаете ошибку 404, обязательно проверьте URL-адрес, который вы пытаетесь использовать в своем браузере. Это сообщает серверу, какой ресурс он должен использовать попытка запроса.

http://example.com/example/Example/help.html

В этом примере файл должен находиться в папке public_html/example/Example/

Обратите внимание, что CaSe важен в этом примере. На платформах с учетом регистра e xample и E xample не совпадают.

Для дополнительных доменов файл должен находиться в папке public_html/addondomain.com/example/Example/, а имена чувствительны к регистру.

Разбитое изображение

Если на вашем сайте отсутствует изображение, вы можете увидеть на своей странице поле с красным цветом X , где изображение отсутствует. Щелкните правой кнопкой мыши X и выберите «Свойства». Свойства сообщат вам путь и имя файла, который не может быть найден.

Это зависит от браузера. Если вы не видите на своей странице поле с красным X , попробуйте щелкнуть правой кнопкой мыши на странице, затем выберите «Просмотреть информацию о странице» и перейдите на вкладку «Мультимедиа».

http://example.com/cgi-sys/images/banner.PNG

В этом примере файл изображения должен находиться в папке public_html/cgi-sys/images/

Обратите внимание, что в этом примере важен CaSe . На платформах с учетом регистра символов PNG и png не совпадают.

404 Ошибки после перехода по ссылкам WordPress

При работе с WordPress часто могут возникать ошибки 404 Page Not Found, когда была активирована новая тема или когда были изменены правила перезаписи в файле .htaccess.

Когда вы сталкиваетесь с ошибкой 404 в WordPress, у вас есть два варианта ее исправления.

Вариант 1: Исправьте постоянные ссылки

1. Войдите в WordPress.
2. В меню навигации слева в WordPress нажмите  Настройки > Постоянные ссылки (Обратите внимание на текущую настройку. Если вы используете пользовательскую структуру, скопируйте или сохраните ее где-нибудь.)
3. Выберите  По умолчанию .
4. Нажмите  Сохранить настройки .
5. Верните настройки к предыдущей конфигурации (до того, как вы выбрали «По умолчанию»). Верните пользовательскую структуру, если она у вас была.
6. Нажмите  Сохранить настройки .

Во многих случаях это сбросит постоянные ссылки и устранит проблему. Если это не сработает, вам может потребоваться отредактировать файл .htaccess напрямую.

Вариант 2. Измените файл .htaccess

Добавьте следующий фрагмент кода 9index.php$ — [L]
RewriteCond %{REQUEST_FILENAME} !-f

RewriteCond %{REQUEST_FILENAME} !-d
RewriteRule . /index.php [L]

# Конец WordPress

Если ваш блог показывает неправильное доменное имя в ссылках, перенаправляет на другой сайт или отсутствуют изображения и стиль, все это обычно связано с одной и той же проблемой: в вашем блоге WordPress настроено неправильное доменное имя.

Как изменить файл .htaccess

Файл .htaccess содержит директивы (инструкции), которые сообщают серверу, как вести себя в определенных сценариях, и напрямую влияют на работу вашего веб-сайта.

Перенаправление и перезапись URL-адресов — это две очень распространенные директивы, которые можно найти в файле . htaccess, и многие скрипты, такие как WordPress, Drupal, Joomla и Magento, добавляют директивы в .htaccess, чтобы эти скрипты могли работать.

Возможно, вам потребуется отредактировать файл .htaccess в какой-то момент по разным причинам. В этом разделе рассматривается, как редактировать файл в cPanel, но не то, что может потребоваться изменить. статьи и ресурсы для этой информации.)

Существует множество способов редактирования файла .htaccess

• Отредактируйте файл на своем компьютере и загрузите его на сервер через FTP
• Использовать режим редактирования программы FTP
• Используйте SSH и текстовый редактор
• Используйте файловый менеджер в cPanel

Самый простой способ отредактировать файл .htaccess для большинства людей — через диспетчер файлов в cPanel.

Как редактировать файлы .htaccess в файловом менеджере cPanel

Прежде чем что-либо делать, рекомендуется сделать резервную копию вашего веб-сайта, чтобы вы могли вернуться к предыдущей версии, если что-то пойдет не так.

Откройте файловый менеджер

1. Войдите в cPanel.
2. В разделе «Файлы» щелкните значок «Диспетчер файлов ».
3. Установите флажок для  Корень документа для и выберите доменное имя, к которому вы хотите получить доступ, из раскрывающегося меню.
4. Убедитесь, что установлен флажок Показать скрытые файлы (точечные файлы) «.
5. Нажмите  Перейти . Файловый менеджер откроется в новой вкладке или окне.
6. Найдите файл .htaccess в списке файлов. Возможно, вам придется прокрутить, чтобы найти его.

Для редактирования файла .htaccess

1. Щелкните правой кнопкой мыши файл .htaccess и выберите  Редактировать код в меню. Кроме того, вы можете щелкнуть значок файла .htaccess, а затем Редактор кода Значок вверху страницы.
2. Может появиться диалоговое окно с вопросом о кодировании. Просто нажмите Изменить , чтобы продолжить. Редактор откроется в новом окне.
3. При необходимости отредактируйте файл.
4. Нажмите  Сохранить изменения в правом верхнем углу, когда закончите. Изменения будут сохранены.
5. Протестируйте свой веб-сайт, чтобы убедиться, что ваши изменения были успешно сохранены. Если нет, исправьте ошибку или вернитесь к предыдущей версии, пока ваш сайт снова не заработает.
6. После завершения нажмите Закрыть , чтобы закрыть окно диспетчера файлов.

Объяснение проводки джакузи — Как подключить насосы и аксессуары

В этом блоге я расскажу о проводке джакузи. В частности, я говорю о том, как мы можем подключить различные компоненты к Spa Pack. Если вы ищете информацию о требованиях к электропитанию джакузи, то у меня есть отдельная запись в блоге об этом.

Spa Pack — центральный пульт управления

Spa Pack — это центральный блок управления вашей гидромассажной ванной. Именно Spa Pack контролирует температуру. Это также Spa Pack, который управляет вашими насосами и воздуходувкой. Хотя спа-пакеты могут выглядеть по-разному в зависимости от производителя, их роль одинакова; контролировать все электрические части в вашей гидромассажной ванне.

В своей основной форме Spa Pack представляет собой набор причудливых реле; центр управления электропроводкой вашего джакузи. Когда вы хотите включить обогрев, реле подключается и подает питание на нагревательный элемент. Когда вы хотите включить форсунки, реле подключается и подает питание на помпу.

Почему это важно? Короче говоря, именно ваш Spa Pack распределяет электроэнергию между различными насосами и воздуходувками, которые вы подсоединили. Поэтому первое, на что следует обратить внимание, это то, что ваш Spa Pack должен быть подключен к сети напрямую. Обычно это кабели сечением 8-10 мм2, так как вы неизменно будете питать блок током более 40 ампер.

Электропроводка джакузи — электрический блок

В зависимости от вашего комплекта главный электрический блок будет выглядеть немного иначе. Ниже приведены два примера. Слева мой любимый рюкзак из США от производителя ACC, а справа пример от Balboa. Обратите внимание, если вы находитесь в США, то вы будете использовать свою сплит-систему для питания Spa Pack с напряжением 230 В — 110 В вам не подойдет, если вы построили ванну из кирпича или бетона, они всегда будут слишком большой и слишком большой объем воды для 1,4 кВт тепла, что является максимумом, который вы можете получить при напряжении 110 В.

Подключение насоса

Некоторые насосы поставляются с уже подключенным кабелем, другие — нет. Опять же, зависит от брендов, которые вы выбрали или были поставлены. Существует два типа насосов для гидромассажных ванн, независимо от размера. Циркуляционные насосы и струйные насосы.

Циркуляционный насос по сравнению со струйными насосами

Циркуляционный насос предназначен для перемещения воды через нагреватель и фильтр на низкой скорости, получая небольшое количество тока от источника питания. Циркуляционные насосы, как правило, односкоростные, меньше по размеру и тише, чем струйные насосы.

Струйные насосы могут быть как односкоростными, так и двухскоростными, но они намного больше и пропускают через форсунки больший объем воды намного быстрее.

Односкоростные насосы против двухскоростных насосов

В этой статье нас интересует, как мы собираемся соединить все вместе. Поэтому нам важно знать, что односкоростной насос будет иметь 3-жильный кабель, тогда как двухскоростной насос будет иметь 4-жильный кабель.

Это важно знать, потому что, когда вы подключаете помпу к аккумулятору, вам нужно знать, какие контакты для каких разъемов. Если, например, вы неправильно получаете высокую и низкую скорость, у вас будут проблемы.

Пример 3-контактного разъема (односкоростной насос)

Пример 4-контактного разъема (двухскоростной насос)

Какие бывают цвета на кабеле насоса для гидромассажной ванны?

Кабели насосов для гидромассажных ванн, как мы уже упоминали, имеют 3 или 4 жилы в зависимости от того, являются ли они односкоростными или двухскоростными. На самом деле существует система цветового кодирования кабелей. Просто чтобы немного отличаться, цветовые коды различны, если вы находитесь в США или Европе.

Ниже вы можете увидеть цветовые коды кабеля помпы для джакузи для каждого региона.

Кабель стандарта США (типовой, цвета могут отличаться)

Кабель европейского стандарта (типовой, цвета могут отличаться)

Цвета

Не могу не подчеркнуть. Пожалуйста, не полагайтесь на совпадение цветов проводов. Производители постоянно что-то меняют. Сделанные кабели могут иметь цвета не в правильном порядке. Насосы тоже могут меняться.

Вам нужно посмотреть на схемы выхода PIN-кода, как показано ниже, а затем проследить их до помпы, чтобы вы могли подключить правильный кабель к нужной клемме на помпе.

Вы можете ясно видеть, что PIN-код между Balboa и ACC отличается и находится в другом порядке.

Как насчет схемы контактов для пакета спа?

В зависимости от марки спа-набора вам потребуется свериться со схемой контактов у производителя. В США мне нравится использовать ACC Spa Pack, и вы можете увидеть схему контактов ниже. Это покажет, какая скорость высокая, а какая низкая. В Европе и остальном мире мне нравится использовать мощность Balboa или Vian (Balboa OEM), и вы можете увидеть схемы выводов ниже.

Схема контактов ACC

Схема контактов Balboa

Подключение аксессуаров, таких как воздуходувка.

Обычно такие аксессуары, как воздуходувка, подключаются с помощью трехжильного кабеля. Они будут использовать только одно из выходных напряжений, и оно отличается от Spa Pack к Spa Pack. Например, вы можете видеть выше на блоке ACC, что комбинации выводов для нагнетателя воздуха совершенно разные, чем для насоса. Для пакета Balboa они обычно используют линейное напряжение плюс нейтраль и землю. Вам обязательно следует проверить электрическую схему конкретного пакета, который вы приобрели, если вы не уверены. Хорошо то, что с аксессуаром вы вряд ли повредите его, если неправильно вытащите штифт. Это просто не сработает.



Электропроводка джакузи — настройка Balboa Spa Pack

Если вы используете базовую настройку, а под базовой я имею в виду обычный двухскоростной насос для джакузи с односкоростным вентилятором, то ваш пакет Balboa готов к использованию. скорее всего будет работать без дополнительной настройки. Однако, если вы не используете отдельный циркуляционный насос, скорее всего, вам потребуется «настроить» блок, используя приведенные ниже сведения.

На нижней стороне чехлов Spa Pack вы увидите электрическую схему, которая выглядит примерно так.

Во-первых, вам нужно просмотреть таблицу настроек внизу слева и выяснить, какой номер настройки вам нужен. Например, для двухскоростного насоса и односкоростного вентилятора потребуется установка №12.

Далее вам нужно изменить настройки DIP-переключателя в соответствии с вашими настройками. Когда у вас есть правильная комбинация DIP-переключателей, с помощью верхнего элемента управления вы должны сделать следующее, чтобы изменить режим настройки пакета на # 12.

Чтобы перейти на нижние уровни, выполните следующие действия.

1. Выключить ванну.
2. DIP-переключатель 1 переместите в положение ON.
3. Включите ванну
4. На верхней панели управления дважды нажмите «WARM».
5. Нажмите «LIGHT»
6. Нажмите «WARM». до нужного вам номера.
7. Выключите бак
8. DIP-переключатель один обратно в положение OFF
9. Включите бак

Правильная настройка и конфигурация важны для правильной работы рюкзака и для того, чтобы кнопки на верхней стороне делали то, что вы от них ожидаете.

[/fusion_text][fusion_text columns=”” column_min_width=”” column_spacing=”” rule_style=”default” rule_size=”” rule_color=”” hue=”” saturation=”” lightness=”” alpha=”” content_alignment_medium = »» content_alignment_small = »» content_alignment = »» hide_on_mobile = «малая видимость, средняя видимость, большая видимость» sticky_display = «нормальный, липкий» class = »» id = »» margin_top = »» margin_right = »» margin_bottom =”” margin_left=”” fusion_font_family_text_font=”” fusion_font_variant_text_font=”” font_size=”” line_height=”” letter_spacing=”” text_transform=”none” text_color=”” animation_type=”” animation_direction=”left” animation_speed=”0. 3″ анимация_смещение = «»]

Описание DIP-переключателей Balboa

Большинство комплектов Balboa Spa Pack имеют набор DIP-переключателей, настройка которых может показаться немного запутанной. В самой простой форме вы сообщаете Spa Pack, сколько насосов или воздуходувок вы подключили и сколько из них должно работать, прежде чем он выключит нагреватель (или позволит им всем работать одновременно). Причина этого в том, что вы ограничиваете количество тока, которое может потреблять батарея. Вы также говорите, что вам нужно дополнительное время для охлаждения, если вы используете дополнительный нагреватель на газе/пропане/ASHP. Это, чтобы остановить эффект закипания, который вы можете получить в нагревателях.

Проверьте принципиальную схему, которая находится внутри вашего рюкзака Balboa, и не копируйте просто настройки, которые я объясню ниже, так как они могут быть в другом порядке. «Логика», стоящая за ними, одинакова, поэтому просто проверьте, что делает каждый из DIP-переключателей.

DIP-переключатели с фиксированной функцией

Тестовый режим A1 (обычно выключен).

A2 В положении «ВКЛ» добавьте один высокоскоростной насос (или воздуходувку) с нагревателем.  (Если у вас 1 насос и НЕТ воздуходувки, используйте это)

A3 В положении «ВКЛ» добавьте два высокоскоростных насоса (или 1 насос HS и воздуходувку) с нагревателем.  (Если у вас есть насос и воздуходувка, используйте это)

A4 В положении «ВКЛ» добавьте четыре высокоскоростных насоса (или 3 насоса HS и воздуходувку) с нагревателем. (если у вас есть два или три насоса и воздуходувка, используйте это)

Вы должны включить только один из A2, A3 или A4. Вы можете использовать их в комбинациях, но проще использовать только один.

A5 В положении «ВКЛ.» включается правило специальной силы тока B.  В положении «ВЫКЛ.» включается правило специальной силы тока А.

Специальное правило силы тока A Без ограничений  (если вы не уверены, установите это значение. В худшем случае ваш электрический отключится, если у вас недостаточно тока)

Специальное правило силы тока B 2 Высокоскоростной насос Максимум , в наборах 1–9 1 высокоскоростной насос максимум, а также вентилятор выключается при 1 высокоскоростном насосе, в наборах 10–18 (избегайте этого, если можете)

A6 Постоянный сброс памяти (используется при включении спа-бассейна). вплоть до восстановления заводских настроек, определенных конфигурацией программного обеспечения).

A2, A3 и A4 работают в комбинации, чтобы определить количество высокоскоростных устройств и вентиляторов, которые могут работать до отключения обогрева. т. е. A2 и A3 в положении ON и A4 в положении OFF позволяют обогревателю работать с 3 высокоскоростными насосами (или двумя насосами HS и воздуходувкой), работающими одновременно. Нагрев отключается при включении четвертого высокоскоростного насоса или вентилятора.

Примечание: A2/A3/A4 все выключено = нет нагрева ни с одним высокоскоростным насосом или воздуходувкой.

Назначаемые DIP-переключатели

A7 В положении «ВКЛ.» включает 5-минутное охлаждение для некоторых газовых нагревателей (время охлаждения B). В положении «ВЫКЛ.» включает 1-минутное охлаждение электрических нагревателей (время охлаждения A).

[/fusion_text][fusion_text rule_style=”по умолчанию” hide_on_mobile=”малая видимость, средняя видимость, большая видимость” sticky_display=”нормальный, липкий” text_transform=”none” animation_direction=”left” animation_speed=”0,3″ ]

Электропроводка гидромассажной ванны – Настройка ACC Spa Pack

Эти инструкции по подключению и установке приведены в качестве руководства, чтобы помочь вам. Для установки света требуется некоторый опыт электромонтажа и самостоятельных работ. Если в какой-либо момент вы не знаете, как действовать, , вы должны проконсультироваться с квалифицированным электриком.

Напряжение

Детали, поставляемые www. buildahottub.com, рассчитаны на 4-проводную систему 240 В. Мы не поставляем детали в наших конфигурациях для систем 110 В, поскольку они, как правило, имеют недостаточную мощность.

Поэтому вам необходимо настроить систему на 240 В.

Система на 240 В, 41 А, 60 Гц

Пожалуйста, используйте медные проводники #6 AWG

Подключение питания

Нейтраль посередине.

Линия 1 налево.

Линия 2 направо.

При подключении должно выглядеть примерно так.

Поскольку мы используем 240 В, вам также необходимо переместить два кабеля. Синий кабель (который является насосом) и кабель с красной и белой полосой (который является вентилятором) необходимо переместить от нейтрального разъема к линии 2, как показано на фотографии ниже. (Сплошной белый кабель остается на месте)

После перемещения кабелей это должно выглядеть примерно так.

Проводка насоса

Кабели насоса, поставляемые с ACC Smart Touch, имеют следующие цвета.

Черный провод — это высокая скорость.

Красный провод — низкая скорость

Зеленый — зеленый на насосе

Белый — белый на насосе

Схемы контактов двухскоростные насосы и воздуходувка.

Вентилятор подключается к «Воздуходувке», а насос подключается к «Основному насосу». .

Не подключайте светильник для бассейна, поставляемый с сайта www.buildahottub.com, к блоку управления. Это несовместимо.
