Фотореле подключение: Как подключить фотореле для уличного освещения

подключение датчика света для уличного освещения

Датчики освещенности, называемые также фотореле и сумеречными выключателями, применяются в системах автоматизации уличного освещения для экономии электроэнергии. Снабженное таким устройством освещение будет включаться и выключаться в зависимости от времени суток, срабатывая лишь по необходимости. Датчики находят применение в обустройстве дач, лужаек, парков, придомовых территорий и подъездов многоквартирных домов. На рынке присутствует множество различных образцов этих приборов, а в силу простоты устройства и дешевизны компонентов любой человек с базовыми навыками электроники сможет собрать фотореле своими руками.

Принципы работы и устройство

Сумеречный выключатель служит для автоматического включения. Принцип его работы весьма прост: в случае снижения количества падающих на датчик световых лучей срабатывает реле, активируя цепь искусственного освещения. Эффект достигается за счет измерения подаваемого фотоэлементом напряжения: чем ниже освещенность, тем оно выше.

За выполнение этой задачи отвечают компоненты прибора.

Устройство

Датчик освещенности конструктивно состоит из трех главных элементов:

• само реле;
• компаратор;
• фотоэлемент.

В качестве последнего обычно выступают фототранзисторы, фоторезисторы или фотодиоды. Все они играют роль анализатора интенсивности светового потока. Когда на улице темнеет или светлеет, фотоэлемент фиксирует изменение и отдает команду включающему свет реле. Днем цепь размыкается.

Компаратор — не менее важный элемент, позволяющий регулировать порог срабатывания. При увеличении напряжения от фотоэлемента выше установленного, компаратор активирует реле, а при падении — выключает.

Фотодатчики бывают двух видов:

• встроенные — смонтированные на щитке в едином корпусе с реле;
• выносные, с расположенным вне корпуса элементом.

В последнем случае датчик должен обладать повышенной прочностью, герметичностью то есть степенью защиты от неблагоприятных воздействий среды.

В качестве нагрузки на требующих мощного освещения объектах обычно используют дуговые ртутные люминесцентные лампы высокого давления (ДРЛ) с подключением через дроссель.

Возможно также использование иных источников света — диодных, ламп накаливания и прочее.

Технические характеристики

Разные модели реле обладают различными характеристиками, поэтому следует выбирать соответствующее запроектированным функциям и возможностям устройство. Рассмотрим набор параметров на примере популярного сумеречного переключателя со встроенным фотодатчиком ФР модели 601:

• корпус — поликарбонат, не поддерживает горение;
• встроенное реле — электромеханическое;
• рабочие температуры фотореле ФР 601 — от −25 до +45 градусов Цельсия;
• класс защищенности — IP44;
• потребляемый ток — переменный, 50 Гц;
• напряжение — 230 В;
• максимальная мощность подключенных ламп накаливания — 1100 Вт;
• максимальная коммутационная мощность — 2200 Вт;
• потребляемая мощность активного датчика — 0. 45 Вт;
• максимальный пусковой ток — 10 А;
• рабочие уровни освещенности — 5–50 люкс;
• сумеречный порог — регулируемый, 5–50 люкс;
• сечение подключаемых проводников — 1.5 кв. мм;
• габариты — 146×78 мм;
• диаметр наружной части — 63 мм;
• заявленный производителем срок службы — 7 лет, гарантийный — 3 года.

Внешний вид фотореле ФР 601:

Такое устройство подходит для уличного открытого монтажа в умеренном климате без экстремальных температур.

Схема подключения

Для надежной и корректной работы светоконтролирующего выключателя необходимо его правильно смонтировать и соединить с нагрузкой. Существуют две основные схемы подсоединения:

• без распределительного короба;
• с применением РК.

Последний вариант обычно используют в случае замены проводки, поскольку новая линия будет выводиться из монтажного короба. Типичная схема фотореле для уличного освещения объектов:

Принцип практически не отличается от подключения обычного переключателя света. Фаза выводится на разрыв, а к лампе идет ноль. Но нулевая жила заводится и на фотореле.

Там где проекты не предусматривают проведение новых линий в стенах можно воспользоваться вариантом соединения напрямую. Тогда схема подключения датчика света станет выглядеть примерно таким образом:

В этом случае «земля», «ноль» и фаза вводятся прямо в корпус устройства. Оба способа корректны, на выбор влияют лишь особенности реализуемого проекта и желание владельца.

Реверсная схема

Иногда может возникнуть потребность в «обратной» работе устройства: чтобы при затемнении свет гас, а при наступлении дня, наоборот, включался. Такая схема актуальна, к примеру, для освещения подвалов, сараев без окон и прочих мест, куда ночью человеку, скорее всего, заходить не понадобится.

Задача решается с помощью промежуточного реле. Его следует внедрить в схему за фотодатчиком:

Цепь с пускателем

Для подключения к реле класса ФР 601 мощной нагрузки (уличные ДРЛ фонари, прожекторы и так далее) в систему необходимо внедрить пускатель. Штатно «бытовые» фотодатчики рассчитаны на максимальную нагрузку до 10 А и 2 кВт, но пускатель позволяет расширить возможности и выполнить подключение фотореле к светодиодному прожектору и другим потребителям.

Катушка пускателя подключается к фотореле, а по силовым контактам энергия поступает на главную линию освещения к фонарю. В такой конструкции схема подключения фотореле для уличного освещения может выглядеть так:

Установка

Рассмотрим на примере, как подключить фотореле для уличного освещения. Инструкция приводится для проекта с креплением на стену.

Подготовленный фотодатчик с лампой на стенде:

Установка выполняется по пунктам.

1. Необходимо выключить электропитание в распредкоробке объекта, во избежание несчастных случаев и замыканий.
2. К месту будущей установки сумеречного выключателя протягивается питающий кабель. В качестве такового подойдет, например, доступный и надежный трехжильный ПВС.
3. Делается зачистка жил. Для заведения в клеммы следует удалить изоляцию примерно на 10–12 мм.
4. Далее, если в корпусе нет технологических отверстий под кабель, их следует проделать (высверлить или вырезать). Для повышения герметичности вводных отверстий их можно дополнить резиновыми уплотнителями, задерживающими влагу и пыль.


   Важно: размещать корпус нужно вводом вниз, это поможет защитить устройство от проникновения влаги.

5. Когда подготовительный этап завершен, начинается подключение фотореле согласно приведенной ранее схеме. В рассматриваемом примере фаза выводится на разъем L, а нейтраль — на N. «Земля» выводится на отдельную специальную клемму. Важно правильно подключить все жилы и не перепутать клеммы.
6. Для подключения фотосенсора к прожектору или лампе силовой провод отрезается на необходимую длину. Изоляцию следует зачистить тоже примерно на 12 мм и подсоединить проводники к клеммам патрона и соответствующим выводам фотопереключателя. Если корпус лампы непроводящий, заземление можно не подсоединять.


7. После завершения разводки следует собрать корпус и включить питание на щитке. Далее важно настроить само реле. С целью помощи в этом процессе все заводские модели обычно снабжаются специальным черным пакетиком для имитации наступления темноты.

На корпусе сенсора освещённости присутствует регулятор с подписью LUX, он отвечает за подстройку вызывающей срабатывание реле интенсивности светового потока. В целях максимальной экономии его можно сразу установить на минимум: тогда свет станет включаться только в полной темноте. Подстроечный регулятор, как правило, расположен около винтовых клемм.

Его «подкручиванием» можно выбрать желаемый порог срабатывания и проверить его, сымитировав ночь методом «черного пакетика». Популярный датчик света для уличного освещения модели ФР-601 содержит регулятор в нижней части корпуса. Он промаркирован от «−» до «+».

Важно: настраивать устройство следует исключительно на улице, то есть в рабочих условиях!

Типичные проблемы и ошибки

В ходе установки фотодатчиков новичком, особенно не обладающим соответствующим опытом, часто допускают типовые ошибки.

Настройка в помещении

Иногда для удобства подстройка порога выполняется в закрытом помещении, чего делать не следует.

Дело в том, что чувствительный элемент внутри корпуса (или же выносной) реагирует не только на видимый свет, но может также воспринимать и солнечный ультрафиолет. Его отсутствие при комнатном тестировании повлияет на «точность» срабатывания: домашнее остекление гасит до 80 % УФ-спектра.

Ошибки соединения проводников

Фотодатчики обычно подключаются к уличному освещению по трехпроводной схеме: фаза, ноль, нагрузка.

Иногда возникает путаница с назначением проводников — что куда присоединять. Для понимания, как правильно соединить провода, можно ориентироваться по цветовому кодированию жил. Одна из них обычно зеленая или синяя — так обозначен «ноль».

Оставшаяся пара проводов тоже имеет свою расцветку — например, красный, коричневый.

В случае на картинке выше коричневая жила — вход от электрического питающего автомата, а красный провод ведет к лампочке. В нем фаза возникает при срабатывании фотопереключателя.

Место установки

Важно выбрать правильное место монтажа.

Какая бы ни была выбрана схема подключения датчика освещения, прибор не должен попадать в освещенную другими источниками зону!

Правильная и неправильная установка фотореле для уличного освещения на при

Как подключить фотореле для уличного освещения? Схемы подключения.

Что такое фотореле?

Фотореле — это устройство, снабженное с выносным или встроенным сумеречным датчиком, которое встроено в электрическую цепь для осветительых приборов. Датчик, реагирующий на освещение, подает сигнал на схему реле, замыкая – включая освещение в сумерки и размыкая — выключая освещение в светлое время суток.

Как правильно выбрать фотореле?

Для правильного выбора фотореле, нужно знать какой вид датчика будет удобней использовать в конкретных условиях, выносной или встроенный и обязательно учесть токовые характеристики фотореле. Они, как и во всяком электрическом приборе, имеют ограничение по коммутации тока в амперах.

сумеречный выключатель 10Асумеречный выключатель (таблица)сумеречный выключатель 20Асумеречный выключатель (таблица)

Принцип работы фотореле

Светочувствительное устройство, постоянно подключенное к электрическому питанию, замеряет уровень естественной освещенности контролируемого пространства. Датчик, реагирующий на освещение, подает сигнал на схему реле, замыкая – включая освещение в сумерки и размыкая — выключая освещение в светлое время суток.

замер уровня освещенности контролируемого пространства

Структурная схема фотореле

устройство датчика фотореле

В состав сумеречного выключателя могут входить:

• светочувствительный элемент, реагирующий на колебания освещенности;
• датчик фотоэлемента, воспринимающий изменения тока;
• усилитель электрического тока;
• коммутирующий прибор в виде реле.

Схемы фотореле (сумеречный выключатель)

Сумеречный выключатель (фотореле)сумеречный выключатель (день-ночь)

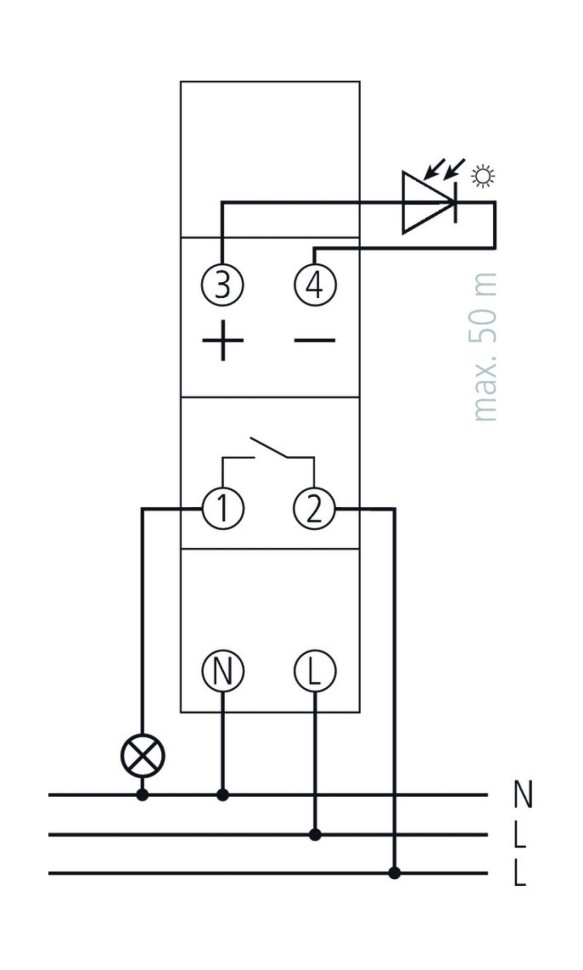

Схема фотореле с выносным датчиком

Особенности конструкций сумеречных выключателей

Современные простые фотореле для небольших светильников выпускаются в едином пластмассовом корпусе с возможностью крепления на стену или непосредственно на фонарь тыльной стороны.

В случае превышаемой мощности подключаемых через фотореле осветительных приборов коммутировать его в цепь следует через магнитный пускатель или контактор соответствующей нагрузки.



Сложные приборы сумеречного освещения выпускаются двумя составляющими (внешнего датчика фотоэлемента и измерительно-коммутационного устройства), расположенных в щитовой и соединяемых проводами.

Монтаж фотодатчика,  реагирующего на движение, выполняется с учетом обеспечения обзора контролируемой территории.

Подключение нескольких осветительных приборов на одну выходную группу сумеречного выключателя проводится по параллельной схеме.

Большинство фотореле, защищены системой помехозащитой (выдержка времени) от ложных срабатываний. Но, все равно, датчики устройства нужно располагать в дали от возможных попаданий посторонних источников света, чтобы исключить эффект мигания ламп.

Фотодатчик замеряет естественную освещенность по одному из принципов

• фоторезистора;
• фотодиода;
• фототранзистора;
• фототиристора;
• фотосимистора.

Чувствительным элементом, воспринимающим световой поток во всех этих конструкциях работает p-n переход, созданный на стыке двух различных полупроводниковых металлов с р- и n- проводимостью, который .способен вырабатывать электрический заряд при облучении светом.

Электрическое сопротивление фоторезистора зависит от интенсивности падающего светового потока.

Фотодиод формирует электрический заряд, соответствующий интенсивности света за счет фотовольтаического эффекта.

Фототранзистор устроен как оптоэлектронный полупроводник, является аналогом обычного биполярного транзистора, в котором область базы облучается светом для регулирования электрического сигнала.

Фототиристор предназначен для работы в цепях постоянного тока, сконструирован оптоэлектронным полупроводником со структурой обыкновенного тиристора, включаемого в работу током от потока света, направленного на светочувствительную матрицу,.

Фотосимистор сконструирован для работы с переменным током. Его можно представить упрощенной конструкцией из двух фототиристоров. Каждый из них реагирует на положительную или отрицательную составляющую полупериода гармоники. Синхронизацией тока для подачи на управляющий электрод занимается специальная схема.

Технические характеристики фотореле

К основным параметрам, влияющим на выбор сумеречного выключателя, относят:

• номинальное напряжение питания.

Внимание! Электронные приборы, выпускаемые за рубежом, предназначены для работы с напряжениями, стандартизированными в чужих странах. Они могут составлять величину 127 или 110 вольт, что не обеспечит их стабильную работу в электросети 220 вольт.

• мощность потребления электроэнергии и тепловую нагрузку светильников, которую должны надежно выдерживать выходные контакты сумеречного выключателя;
• условия эксплуатации прибора, влияющие на конструкцию и выбор степени защиты корпуса:
  • работа при атмосферных осадках;
  • возможность засорения пылью и посторонними предметами;
  • поддержание температурного режима;
  • светочувствительность датчика и настройки порога срабатывания по освещенности;
  • типы коммутируемых светильников. Простые сумеречные выключатели предназначены для работы с активными нагрузками, создаваемыми разогревом нити накаливания обычных ламп Ильича и галогенных конструкций. Все остальные виды, включая люминесцентные и энергосберегающие, создают реактивную составляющую нагрузки.

У метало-галогенных, натриевых и ртутных ламп при запуске создается бросок пускового тока, который может выжечь контакты.

Конструкция фотореле

Элементная база

Первые фотоэлементы создавались исключительно на аналоговых элементах с электромеханическими реле. Такие устройства успешно работают со 2-й половины 20-го века до настоящего времени.

По мере развития науки, послужившей бурному производству робототехники, стали массово выпускаться полупроводниковые устройства, на базе которых создавались конструкции статических фотореле.

Освоение микропроцессорной техники позволило управлять сложными осветительными установками посредством контроллеров, учитывающих специфические условия местности, включать датчики, реагирующие на движение или другие факторы.



Фотореле с выносным датчиком

Оцените качество статьи:

схема подключения. Как правильно подключить фотореле своими руками. Видео инструкция

Автоматическое освещение с помощью фотореле

   Чтобы полностью автоматизировать включение и отключение освещения или других электроприборов, можно в цепь их питания установить фотореле для уличного освещения. В зависимости от настройки оно сможет при наступлении темноты включить питание, а в светлое время отключить его.

Фотореле — Фото 01

Что представляет собой фотореле

   Этот прибор являет собой соединение датчика, который чувствителен к световым лучам с питательной цепью. В результате при попадании света на него он становится изолятором, а в темноте становится проводником. Таким образом, получается включение освещения в ночное время и отключение его на рассвете.

Управление светильниками с помощью фотореле для уличного освещения — Фото 02

Вся схема собрана в небольшой корпус, от которого выходят три проводника для подключения питания и управления освещением. Как правило, уличное фотореле крепится снаружи в том месте, где на него без препятствия попадают солнечные лучи. Для крепления в комплекте есть специальный кронштейн.

Фотореле для уличного освещения — Фото 03

   Для регулировки порога срабатывания может быть установлен регулятор, который позволяет добиться срабатывания при разных условиях. Он выносится на внешнюю сторону корпуса и его в любой момент можно отрегулировать. При вращении его в сторону минуса аппарат будет реагировать только с наступлением темноты, а если выставить максимум в плюсовую сторону, то будет реакция уже с началом сумерек.

Регулятор уровня рабочей освещенности — Фото 04

В основном производитель советует оставлять этот регулятор в среднем положении. В таком случае его работа более стабильна. Диапазон чувствительности к свету может быть выставлен в пределах от 5 до 50 Люкс. В основном фотореле для уличного освещения рассчитано на мощность от 1 до 3 КВт. При этом оно управляет сетью с максимальной нагрузкой 10 ампер.

   Есть варианты исполнения этого устройства, при которых датчик освещения выносится отдельно от переключателя и соединяется посредством кабеля. Такие типы в основном используются в сложных системах, которые размещены в специальных щитах, где нет попадания солнечного света.

   Также возможно подключение фотореле, через таймер работы устройства. Он может быть запрограммирован на включение и отключение регулятора в работу. Это помогает использовать его на разных промежутках времени. Например, днём при хорошем освещении он может вообще отключаться от сети таймером. Лишь когда приближается время его работы, подаётся питание.

   Если подключение фотореле идёт по описанной схеме, то экономится дополнительная энергия и возрастает срок службы системы в целом. В таймере есть память, которая рассчитана на период от одного месяца до одного года. В ней можно учесть разный период светового дня и сделать работу датчика более корректной.

Так как этому устройству приходится работать в условиях открытого пространства, то оно имеет защиту IP44. Это означает, что в корпус не могут попасть предметы больше 1 мм. Также ему не страшны брызги воды со всех сторон. Рабочим температурным промежутком являются пределы от -250 до +400 С.

Принцип действия регулятора



Датчик света в конструкции фотореле — Фото 05

   Уличное фотореле имеет в своей конструкции специальный датчик. Он может быть в виде фоторезистора, фототранзистора, фотосимистора, фототиристора или фотодиода. Каждый из них по-разному реагирует на облучение светом:

• Резисторный тип изменяет величину своего сопротивления.
• Транзисторный тип регулирует электрический сигнал при облучении.
• Симисторный тип взаимодействует с отрицательной или положительной составляющей гармоники и подаёт сигнал на управляющую схему, которая размещена в нём.
• Тиристорный тип работает с постоянным током и при облучении светом начинает взаимодействие.
• Диодный тип при облучении вырабатывает импульс, который прямо пропорциональный интенсивности освещения.

Способы установки регулятора освещения

   В большинстве случаев фотореле для уличного освещения устанавливается неподалёку от источника освещения. Но при этом следует исключить попадание освещения от лампы на регулятор. Для этого нужно заранее найти тень и установить его там.

Пример расположения фотореле под уличным фонарем — Фото 06

   Из корпуса регулятора выходит три проводника, которые нужно правильно соединить с сетью и лампой:

• Коричневый проводник соединяется с фазой питания от сети.
• Синий проводник предназначен для ноля. Также к нему подсоединяется проводник от лампы.
• Красный провод является управляющим и ведёт непосредственно от регулятора к лампе.

Схема подключения фотореле — Фото 07

Схема подключения фотореле — Фото 08

   Бывают случаи, когда в сети есть отдельный проводник «земля», который предотвращает случайную подачу напряжения на корпус. В этом случае фотореле, схема подключения которого описана выше, подключается также, но этот проводник идёт непосредственно на лампу, минуя регулятор. Также стоит заметить, что у разных производителей бывают отличия в цветовой маркировке, поэтому нужно знать принципиальную схему подключения:

• Фаза всегда подключается только к регулятору.
• Ноль идёт к регулятору и на лампу.
• Фаза на лампу идёт из регулятора.

Провода фотореле — Фото 09

Советы по подключению фотореле

   Если требуется управление работой нескольких ламп одновременно, то нужно знать, как подключить фотореле для большого количества потребителей. Для этого понадобится специальный контроллер, который будет получать сигнал от регулятора и соответственно управлять освещением.



Перед тем как подключить фотореле нужно удостовериться, что оно подходит по мощностным характеристикам. Если нет, то нужно воспользоваться вспомогательными переключателями. В противном случае датчик может не выдержать нагрузки и выйти из строя.

   При выборе фотореле для уличного освещения стоит обратить внимание на способ его подключения. Наличие специальных клемм для зажимки проводов значительно упрощает монтаж. Если же приходится устанавливать фотореле, схема подключения которого не имеет клемм, то нужно воспользоваться распределительной коробкой. Она надёжно убережёт соединяющие провода от попадания на них воды. Также нужно посмотреть есть ли на корпусе нарисованная схема подключения. Если её нет, то такому производителю не стоит сильно доверять.

https://www.youtube.com/watch?v=1vyhml_u6M4

   При установке стоит помнить, что минимальный предел срабатывания датчика составляет 5 лк, а это происходит когда на улице ещё достаточно светло. Поэтому экономия при такой чувствительности может быть поставлена под вопрос.

Как выбрать фотореле

   Чтобы правильно выбрать фотореле, необходимо определиться с тем, как оно должно работать, и какие дополнительные функции нужны. Если требуется отключать одну лампочку и время срабатывания не столь важно, то подойдёт недорогое фотореле без возможности регулирования. Оно будет оптимальным решением за счёт цены и функциональности.

   Если же нужно управлять целой линией освещения, то в этом случае понадобится фотореле с регулятором чувствительности. Также понадобится управляющие силовые переключатели, которые будут получать сигнал и выполнять команду для всей линии.

Схема подключения фотореле к линии освещения — Фото 10

В некоторых случаях, может понадобиться вариант с выносным датчиком. Он удобен тем, что можно поместить само устройство вместе с остальными приборами в щите. В этом варианте нет необходимости в отдельном крепеже для прибора, что делает его более практичным.

Сфера применения управляющего датчика

   В большинстве случаев, подключение фотореле требуется для управления внешним освещением. Но также можно его использовать для других целей. Это может быть управление системой вентиляции, полива растений и другими устройствами.

Преимущества использования регулятора и производители

   Если в цепь подачи питания на освещение установить уличное фотореле, то оно сможет сэкономить большое количество электроэнергии. Это произойдёт за счёт отключения лампы в светлое время суток. Также могут быть варианты совмещения этого элемента с датчиком движения. В этом случае освещение будет работать лишь в тех случаях, когда это необходимо.

Уличное освещение участка — Фото 11

   Основными производителями фотореле являются фирмы EKF, TDM, ИЕК и другие. Кроме того, они поставляют и другое вспомогательное оборудование для монтажа и эксплуатации регуляторов.

Вывод

   При использовании фотореле для уличного освещения полностью контролируется период свечения ламп. Они работают лишь в тех временных диапазонах, когда необходимо освещение. За счёт комбинированного параллельного соединения, можно управлять целой системой ламп. Такая автоматизация существенно упрощает эксплуатацию и увеличивает ресурс всей системы.

   В результате использования автоматики экономится значительное количество электроэнергии. Также отпадает необходимость привлечения постоянного человеческого вмешательства для управления освещением.

Фотореле на уличном фонаре — Фото 12

   Для установки фотореле, схема подключения всегда нанесена на корпусе. Также на нём есть специальный регулятор, который выставляет чувствительность прибора к свету. В зависимости от его положения можно выставить нужную границу срабатывания.

Схема подключения уличного освещения через пускатель и фотореле

Владельцев частных домов при благоустройстве участка волнует вопрос, как сделать автоматическое включение света в сумерки и выключение его на рассвете. Для этого есть два устройства — фотореле и астротаймер. Первое устройство более простое и дешевое, второе — сложнее и дороже. Более подробно поговорим о фотореле для уличного освещения.

Устройство и принцип действия

Это устройство имеет множество названий. Самое распространенное — фотореле, но называют еще фотоэлемент, датчик света и сумерек, фотодатчик, фотосэнсор, сумеречный или светоконтролирующий выключатель, датчик освещенности или день-ночь. В общем, названий много, но суть от этого не меняется — устройство позволяет в автоматическом режиме включать свет в сумерки и выключать на рассвете.

Схема фотореле для уличного освещения на фоторезисторе

Работа устройства основана на способности некоторых элементов изменять свои параметры под воздействием солнечного света. Чаще всего используют фоторезисторы, фототранзисторы и фотодиоды. Вечером, при уменьшении освещенности, параметры светочувствительных элементов начинают меняться. Когда изменения достигнут определенной величины, контакты реле смыкаются, подавая питание на подключенную нагрузку. На рассвете изменения идут в обратном направлении, контакты размыкаются, свет гаснет.

Характеристики и выбор

В первую очередь выбирают напряжение, с которым будет работать датчик света: 220 В или 12 В. Следующий параметр — класс защиты. Так как устройство устанавливается на улице, он должен быть не ниже IP44 (цифры могут быть больше, меньше — нежелательно). Это значит, что внутрь устройства не могут попасть предметы размером более 1 мм, а также что водяные брызги ему не страшны. Второе, на что стоит обратить внимание — на температурный режим эксплуатации. Ищите такие варианты, которые с запасом перекрывают средние показатели в вашем регионе как по плюсовой, так и по минусовой температуре.

Подбирать модель фотореле также необходимо по мощности подключаемых к нему ламп (выходная мощность) и току нагрузки. Оно, конечно, может «тянуть» нагрузку немного больше, но при этом могут быть проблемы. Так что лучше брать даже с некоторым запасом. Это были обязательные параметры, по которым надо выбирать фотореле для уличного освещения. Есть еще несколько дополнительных.

Пример характеристик фотореле для уличного освещения

В некоторых моделях есть возможность подстроить порог срабатывания — сделать фотодатчик более или менее чувствительным. Уменьшать чувствительность стоит при выпадении снега. В этом случае отраженный от снега свет может быть воспринят как рассвет. В результате свет будет то включаться, то отключаться. Такое представление вряд ли понравится.

Обратите внимание на пределы регулировки чувствительности. Они могут быть больше или меньше. Например, у фотореле AWZ-30 белорусского производства этот параметр  — 2-100 Лк, у фотоэлемента P02 диапазон подстройки 10-100 Лк.

Задержка срабатывания. Для чего нужна задержка? Для исключения ложных включений/отключений света. Например, ночью на фотореле попал свет фар проезжающего автомобиля. Если задержка срабатывания мала, свет отключится. Если она достаточна — хотя-бы 5-10 секунд, то этого не произойдет.

Выбор места установки

Для корректной работы фотореле важно правильно выбрать его местоположение. Необходимо учесть несколько факторов:

Как видите при организации автоматического освещения на улице выбрать место для установки фотореле — не самая простая задача. Иногда приходится переносить его несколько раз, пока найдешь приемлемое положение. Часто, если датчик света используют для включения фонаря на столбе, фотореле стараются расположить там же. Это совершенно не обязательно и очень неудобно — счищать пыль или снег приходится довольно часто и каждый раз залезать на столб не очень весело. Само фотореле можно разместить на стене дома, например, а к светильнику дотянуть кабель питания. Это наиболее удобный вариант.

Схемы подключения

Схема подключения фотореле для уличного освещения проста: на вход устройства заводится фаза и ноль, с выхода фаза подается на нагрузку (фонари), а ноль (минус) на нагрузку идет от автомата или с шины.

Схема подключения фотореле для освещения (фонаря)

Если делать все по правилам, соединение проводов необходимо делать в распределительной (монтажной коробке). Выбираете герметичную модель для расположения на улице, монтируете в доступном месте. Как подключить фотореле к освещению на улице в этом случае — на схеме ниже.

Подключение фотодатчика через распределительную коробку

Если включать/отключать необходимо мощный фонарь на столбе, в конструкции которого есть дросселя, лучше в схему добавить пускатель (контактор). Он рассчитан на частое включение и выключение, нормально переносит пусковые токи.

Схема подключения датчика день-ночь с пускателем

Если свет должен включаться только на время нахождения человека (в уличном туалете, возле калитки), к фотореле добавляют датчик движения. В такой связке лучше сначала поставить светочувствительный выключатель, а после него — датчик движения. При таком построении датчик движения будет срабатывать только в темное время суток.

Схема подключения фотореле с датчиком движения

Как видите, схемы несложные, вполне можно справиться своими руками.

Особенности подключения проводов

Фотореле любого производителя имеет три провода. Один из них — красный, другой — синий (может быть темно-зеленым) и третий может быть любого цвета, но обычно черный или коричневый. При подключении стоит помнить:

• красный провод всегда идет на лампы:
• к синему (зеленому) подключается ноль (нейтраль) от питающего кабеля;
• к черному или коричневому подается фаза.

Если посмотрите на все выше приведенные схемы, то увидите, что они нарисованы с соблюдением этих правил. Все, больше никаких сложностей. Подключив так провода (не забудьте, что нулевой провод также надо подключить на лампу) вы получите рабочую схему.

Как настроить фотореле для уличного освещения

Настраивать датчик освещенности необходимо после установки и подключения в сеть. Для регулировки пределов срабатывания в нижней части корпуса имеется небольшой пластиковый поворотный диск. Его вращением и задается чувствительность.

Найдите на корпусе подобный регулятор — им настраивается чувствительность фотореле

Чуть выше на корпусе есть стрелочки, которыми обозначено, в какую сторону крутить для увеличения и уменьшения чувствительности фотореле (влево- уменьшить, вправо — увеличить).

Для начала выставляете наименьшую чувствительность — загоняете регулятор в крайнее правое положение. Вечером, когда освещенность будет такой, что вы решите, что уже надо бы включить свет, начинаете подстройку. Надо плавно поворачивать регулятор влево до тех пор, пока не включится свет. На этом можно считать, что настройка фотореле для уличного освещения закончена.

Астротаймер

Астрономический таймер (астротаймер) — это другой способ автоматизировать уличное освещение. Принцип его работы отличается от фотореле, но он тоже включает свет вечером и выключает его утром. Управление светом на улице происходит по времени. В данном устройстве заложены данные про то, в какое время темнеет/светает в каждом регионе в каждый сезон/день. При настройке астротаймера вводятся GPS координаты его установки, выставляется дата и текущее время. Согласно заложенной программе устройство и работает.

Астротаймер — второй способ автоматизировать свет на участке

Чем оно удобнее?

• Оно не зависит от погоды. В случае с установкой фотореле велика вероятность ложного срабатывания — в пасмурную погоду свет может включаться ранним вечером. При попадании на фотореле света он может гасить свет посреди ночи.
• Устанавливать астротаймер можно в доме, в щитке, в любом месте. Ему не нужен свет.
• Есть возможность сдвигать время включения/выключения на 120-240 минут (зависит от модели) относительно заданного времени. То есть, вы сами сможете выставить время так, как вам удобно.

Недостаток — высокая цена. Во всяком случае, модели, которые есть в торговой сети, стоят довольно солидных денег. Но можно купить в Китае намного дешевле, правда, как он будет работать — вопрос.

Монтаж уличного освещения в загородном доме можно разделить на три этапа работ:

• раскопка траншеи и укладка кабеля

• монтаж закладных и установка светильников

• сборка схемы и подключение автоматики освещения

При этом само подключение можно выполнить в ручном режиме, когда все запускается и выключается вручную через один единственный выключатель, либо в автоматическом от датчиков освещенности.

Но лучше всего применить более универсальный вариант с реализацией обоих способов в одной щитовой. Его то и рассмотрим более подробнее.

До начала работ вам потребуется закупить следующие материалы:

• 3-х жильный кабель сечением 1,5мм2

Для освещения с потреблением не более 16А обычно хватает данного сечения. Но все может зависеть от протяженности участка и мощности ламп.

Если вы не ограничены финансово, то можно выбрать бронированный кабель. В этом случае не придется использовать трубы ПНД.

Однако разделывать его как в щитовой, так и при подключении светильников будет не просто. Поэтому большинство использует привычную марку ВВГнГ 3*1,5мм2.

• модульный контактор с нормально открытыми контактами

• датчик освещенности или фотореле + сумеречное реле

• уличные светильники

• модульные автоматы

• переключатель 3-х позиционный

Прокладка кабеля под землей

Начинают работу с подготовки траншей. Заранее составляете схему расположения всех светильников на своем участке.

После чего, от места выхода кабеля с щитовой РЩ-0,4кв, прокапываете вдоль всех этих точек траншею глубиной 70см.

Далее на дно засыпаете песчанную подушку высотой в 10-15см.

Поверх нее укладываются ПНД трубы. В конечном итоге у вас должен получиться примерно вот такой пирог.

Каждая труба должна иметь выход в местах установки уличного светильника. То есть, довели до первого ближайшего, сделали подъем выше уровня земли и отрезали.

Потом отсюда проложили таким же образом вторую, третью и т.д. Таким образом у вас в дальнейшем получится так называемая параллельная схема подключения уличных светильников.

В каких-то точках может быть по 3 ли 4 выхода трубы на поверхность. Все зависит от схемы освещения и мест расстановки садовых фонарей.

Кое-где рекомендуется сделать отдельный выход под розетки.

Они бывают очень полезны на территории сада.

После полной укладки труб, тросиком затягиваете в них кабель и оставляете некоторый запас (примерно в 30-40см) в каждой светоточке на выходе из трубы.

Разрезаете в этих местах кабель и тяните его к следующему фонарю.

Если у вас разветвленная система освещения и проложено несколько линий, то каждый из кабелей стоит заранее подписать.

Когда все провода проложены присыпаете траншею землей.

На глубине от поверхности в 30см желательно проложить сигнальную ленту.

Стоит она недорого, зато вы в будущем, когда захотите произвести перепланировку или проложить еще дополнительные коммуникации на участке, данной лентой защитите свой кабель от случайного повреждения.

Установка уличного светильника

Теперь можно приступить к монтажу закладной для установки светильников.

Делаете в местах выхода труб ПНД опалубку с армирующей сеткой. Размер опалубки зависит от подпятника фонарного столбика.

Для хорошей устойчивости фонарного столба, фундамент должен быть заглублен не менее 30см.

Схема укладки проводов и монтажа закладной в разрезе выглядит следующим образом:

После этого заливаете все раствором и дав ему выстояться и застыть, демонтируете все лишнее.

Есть садовые светильники с отдельной нижней тумбой, встраиваемые на уровне земли. Для них не нужно делать никакой опалубки для подпятника.

Достаточно засыпать нижний слой гравием, дабы обеспечить дренаж дождевой воды.

Далее закрепляете нижний диск на небольшой слой цементного раствора.

При этом обязательно контролируйте строительным уровнем горизонт установки.

Внутри такой тумбы заливать раствор также не нужно. В ней как раз таки и осуществляется вся разводка и подключение проводов.

Есть еще один простой вариант монтажа закладной. Берется круглый фланец по диаметру основания фонарного столба.

К нему приваривается арматура.

В земле ручным садовым буром делается лунка на соответствующую глубину, и все это заливается бетоном.

Жесткость такой конструкции даже лучше, чем у просто забетонированной опалубки. Кроме того, все крепежные шпильки уже будут выведены наружу.

Когда бетонное основание готово, пропускаете кабель через нижнюю часть фонарного столбика, а само основание закрепляете на закладной.

Для этого прикладываете его к бетонной подложке и отмечаете места крепления под анкера.

Перфоратором высверливаете отверстия нужной глубины.

Вставляете и забиваете в них дюбель.

После чего прочно притягиваете основание фонаря к бетонной площадке.

Далее необходимо подключить и соединить все жилы кабелей. Зачищаете концы жил и заводите их в распредкоробку.

Соединение можно выполнить любым удобным способом.

Самый простой — это применение клеммников Ваго.

Самое главное — надежно заизолировать и герметизировать данное место. Сделать это можно при помощи специального электроизоляционного компаунда.

После полной герметизации размещаете залитую распредкоробку в основании и окончательно монтируете уличный светильник.

Есть модели светильников, у которых все расключение проводов происходит непосредственно на специальной контактной колодке, расположенной внутри столбика.

Тут все будет зависеть от вида и типа уличных фонарей. А разнообразие у них очень богатое, есть из чего выбрать.

Проделываете все эти операции по подключению со всеми остальными светильниками на вашем загородном участке.

Сборка и подключение схемы уличного освещения

Переходим к монтажу и подключению всей коммутационной аппаратуры для управления освещением в щитке.

Общая схема подключения и управления уличным освещением от фотореле с применением пускателя, будет выглядеть следующим образом:

Давайте разберем подробнее, как она работает и собирается «вживую» своими руками.

Для того, чтобы обеспечить два режима работы освещения — ручной и автоматический, используйте трехпозиционный выключатель.

В первом положении через обычный одноклавишник, можно будет вручную включать и выключать уличное освещение когда вам захочется.

Также это пригодится, если вдруг автоматика выйдет из строя или заглючит.

Второе положение — это режим автоматического управления от выносного датчика света и сумеречного реле.

В позиции «0» — освещение полностью отключено.

На DIN рейке по порядку в один ряд выставляете всю необходимую автоматику:

• 3-х позиционный выключатель или как его еще называют переключатель ввода резерва

Первым делом подключаете фазу питания. Заводите ее от отдельного дифф.автомата в щитке сначала на трехпозиционник (контакт №1).

А далее на сумеречное реле (нижний контакт L) и входные контакты пускателя №2 и №4.

Если мощность светильников небольшая и общий ток не превышает 16А, то все подключение можно сделать перемычками как на рисунках выше.

Если же у вас стоят мощные фонари, типа ДНаТ или весь периметр обвешан прожекторами, то пускатель следует запитывать только напрямую от автомата без всяких перемычек.

Выход с пускателя заводите на верхние клеммы автоматов, к которым будут непосредственно подключаться кабели проложенные в земле до светильников.

После подключения питающей фазы, подсоединяете ноли. Один на клемму N сумеречного реле.

А другой на катушку пускателя А2.

Дабы постоянно не лазить в рапредшкаф при ручном управлении, на удобной для вас стене, рядом с щитовой монтируете обыкновенный одноклавишный выключатель.

Подводите к нему двухжильный кабель ВВГнГ 2*1,5мм2.

Один провод кабеля сажаете на трехпозиционный переключатель (клемма №2).

А второй пускаете на обмотку модульного контактора А2.

Таким образом, переключив 3-х позиционник в ручной режим (положение язычка — I) и включив выключатель на стенке, вы тем самым напрямую подадите напряжение на катушку пускателя. Он втянется и фаза пойдет через автоматы на освещение.

Осталось подключить автоматику. Снаружи здания на улице монтируете датчик фотореле.

При этом соблюдайте два правила:

• датчик не должен находиться в тени деревьев или другого соседнего здания

• фотореле не должно ночью попадать под прямой свет от уличных светильников

В противном случае это все приведет к некорректной работе и ложным срабатываниям. К датчику от щитка протягиваете кабель ВВГнГ 2*1,5 и подключаете к его контактам.

Второй конец от кабеля фотодатчика заводите на сумеречное реле (контакты №2 и №4).

При срабатывании реле снаружи, сумеречное реле в щитке будет замыкать свои верхние контакты №1 и №3. Поэтому на эти клеммы также нужно подать фазу от трехпозиционника с клеммы №4.

После сумеречного реле она поступает на катушку пускателя А1.

В итоге и получается следующая схема работы автоматики:

3-х позиционный переключатель находится в положении II. На улице темнеет, а следовательно в определенный момент срабатывает фотореле.

Замыкание его контактов запускает сумеречное реле и фаза через него попадает на обмотку модульного контактора. Ноль на обмотке дежурит постоянно.

Как только на ней появляется фаза, пускатель втягивается и подает напряжение на верхние клеммы автоматов освещения. Уличные свет и фонари загораются.

На рассвете фотореле размыкает свой контакт, заставляя своего «сумеречного собрата» в щитке разорвать фазу. Контактор отпадает и свет отключается.

Хотите выключить всю автоматику? Просто перещелкните вводной переключатель в положение I.

Источники — Кабель.РФ

Автоматизация подачи освещения в квартире, в доме или на улице достигается за счет применения фотореле. При правильной настройке оно будет включать свет при наступлении темноты и отключать в светлое время суток. Современные устройства содержат настройку, за счет которой можно устанавливать срабатывание в зависимости от освещенности. Они являются составной частью системы «умного дома», берущей на себя значительную часть обязанностей хозяев. Схема фотореле, прежде всего, содержит резистор, изменяющий сопротивление под действием света. Ее легко собрать и настроить своими руками.

Принцип действия

Схема подключения фотореле для уличного освещения включает датчик, усилитель и исполнительный механизм. Фотопроводник PR1 под действием света изменяет сопротивление. При этом изменяется величина проходящего через него электрического тока. Сигнал усиливается составным транзистором VT1, VT2 (схема Дарлингтона), а с него поступает на исполнительный механизм, которым является электромагнитное реле K1.

В темноте сопротивление фотодатчика составляет несколько мОм. Под действием света оно снижается до нескольких кОм. При этом открываются транзисторы VT1, VT2, включающие реле K1, управляющим цепью нагрузки через контакт K1.1. Диод VD1 не пропускает ток самоиндукции при выключении реле.

Несмотря на простоту, схема фотореле обладает высокой чувствительностью. Чтобы ее выставить на необходимый уровень, используется резистор R1.

Напряжение питания подбирается по параметрам реле и составляет 5-15 В. Ток обмотки не превышает 50 мА. Если необходимо его увеличить, можно применить более мощные транзисторы и реле. Чувствительность фотореле повышается с увеличением напряжения питания.

Вместо фоторезистора можно установить фотодиод. Если необходим датчик с повышенной чувствительностью, используются схемы с фототранзисторами. Их применение целесообразно с целью экономии электричества, поскольку минимальный предел срабатывания обычного прибора составляет 5 лк, когда окружающие предметы еще различимы. Порог 2 лк соответствует глубоким сумеркам, после которых через 10 мин наступает темнота.

Фотореле целесообразно применять даже при ручном управлении освещением, поскольку можно забыть выключить свет, а датчик самостоятельно «позаботится» об этом. Установить его несложно, а цена вполне доступна.

Характеристики фотоэлементов

Выбор фотореле определяют следующие факторы:

• чувствительность фотоэлемента;
• напряжение питания;
• коммутируемая мощность;
• внешняя среда.

Чувствительность характеризуется как отношение образующегося фототока к величине внешнего потока света и измеряется в мкА/лм. Она зависит от частоты (спектральная) и интенсивности света (интегральная). Для управления освещением в быту важна последняя характеристика, зависящая от суммарного светового потока.

Величину номинального напряжения можно найти на корпусе прибора или в сопроводительном документе. Устройства зарубежного производства могут иметь другие стандарты напряжения питания.

От мощности светильников, к которым подключено фотореле, зависит нагрузка на его контакты. Схемы фотореле освещения могут предусматривать прямое включение ламп через контакты датчика или через пускатели, когда нагрузка велика.

На открытом воздухе сумеречный выключатель помещается под герметичной прозрачной крышкой. Она является защитой от влаги и осадков. При работе в холодный период применяется подогрев.

Модели заводского изготовления

Раньше схема фотореле собиралась своими руками. Сейчас в этом нет необходимости, так как устройства стали дешевле, а функциональность расширилась. Их применяют не только для внешнего или внутреннего освещения, но также для управлением поливом растений, системой вентиляции и др.

1. Фотореле ФР-2

Модели заводского изготовления широко используются в устройствах автоматики, например, для управления уличным освещением. Часто можно видеть днем горящие фонари, которые забыли выключить. При наличии фотодатчиков нет необходимости в ручном управлении освещением.

Схема фотореле фр-2 промышленного изготовления применяется для автоматического управления уличным освещением. Здесь также коммутационным устройством является реле К1. К базе транзистора VT1 подключены фоторезистор ФСК-Г1 с резисторами R4 и R5.

Питание производится от однофазной сети 220 В. Когда освещенность мала, сопротивление ФСК-Г1 имеет большую величину и сигнала на базе VT1 недостаточно для его открывания. Соответственно закрыт и транзистор VT2. Реле K1 включено, и его рабочие контакты замкнуты, поддерживая лампы освещения горящими.

Когда освещенность увеличивается до порога срабатывания, снижается сопротивление фоторезистора и открывается транзисторный ключ, после чего реле K1 отключается, размыкая цепь питания ламп.

2. Виды фотореле

Выбор моделей достаточно велик, чтобы можно было выбрать подходящую:

• с выносным датчиком, расположенным вне корпуса изделия, к которому подводятся 2 провода;
• люкс 2 — устройство с высокой надежностью и уровнем качества;
• фотореле с питанием 12 В и нагрузкой не выше 10 А;
• модуль с таймером, монтирующийся на ДИН-рейку;
• устройства ИЭК отечественного производителя с высоким качеством и функциональностью;
• AZ 112 — автомат с высокой чувствительностью;
• ABB, LPX — надежные производители устройств европейского качества.

Способы подключения фотореле

Перед приобретением датчика необходимо подсчитать потребляемую светильниками мощность и взять с запасом 20 %. При значительной нагрузке схема уличного фотореле предусматривает дополнительную установку электромагнитного пускателя, обмотка которого должна включаться через контакты фотореле, а силовыми контактами коммутировать нагрузку.

Для дома такой способ применяется редко.

Перед установкой проверяется напряжение сети питания ~220 В. Подключение производится от автоматического выключателя. Фотодатчик устанавливается таким образом, чтобы свет от фонаря не попадал на него.

На приборе применяются клеммы для подключения проводов, что делает монтаж проще. Если они отсутствуют, применяется распределительная коробка.

За счет применения микропроцессоров схема подключения фотореле с другими элементами приобрела новые функции. В алгоритм действий внесли таймер и датчик движения.

Удобно, когда светильники автоматически включаются при прохождении человека по лестничной площадке или по дорожке сада. Причем срабатывание происходит только в темное время суток. За счет применения таймера фотореле не реагирует на свет фар от проезжающих автомобилей.

Простейшая схема подключения таймера с датчиком движения — последовательная. Для дорогих моделей разработаны специальные программируемые схемы, учитывающие различные условия эксплуатации.

Фотореле для уличного освещения

Для подключения фотореле схема наносится на его корпус. Ее можно найти в документации на прибор.

Из прибора выходят три провода.

1. Нулевой проводник — общий для светильников и фотореле (красный).
2. Фаза — подключается на вход прибора (коричневый).
3. Потенциальный проводник для подачи напряжения от фотореле на светильники (синий).

Устройство работает по принципу прерывания или включения фазы. Цветовая маркировка у разных производителей может отличаться. Если в сети есть проводник «земля», его к прибору не подключают.

В моделях со встроенным датчиком, который находится внутри прозрачного корпуса, работа уличного освещения автономна. К нему нужно только подвести питание.

Варианты с выносом датчика применяются в случае, когда электронную начинку фотореле удобно разместить в щите управления с другими приборами. Тогда нет необходимости в автономной установке, протягивании электропроводки питания и обслуживании на высоте. Электронный блок размещается внутри помещения, а датчик выносится наружу.

Особенности фотореле для уличного освещения: схема

При установке фотореле на улице надо учитывать некоторые факторы.

1. Наличие питающего напряжения ~220 В и соответствие мощностей контактов и нагрузки.
2. Не допускается установка приборов рядом с легко воспламеняющимися материалами и в агрессивной среде.
3. Основание прибора размещается внизу.
4. Перед датчиком не должны находиться качающиеся предметы, например, ветви деревьев.

Подсоединение проводов выполняется через распределительную коробку для улицы. Она закрепляется рядом с фотореле.

Выбор фотореле

1. Возможность регулирования порога срабатывания позволяет производить подстройку чувствительности датчика в зависимости от времени года или при пасмурной погоде. В результате обеспечивается экономия электричества.
2. Минимум трудозатрат требуется при монтаже фотореле со встроенным чувствительным элементом. При этом не требуются особые навыки.
3. Реле с таймером хорошо программируется для своих потребностей и работы в установленном режиме. Можно настроить прибор для отключения в ночное время. Индикация на корпусе прибора и кнопочное управление позволяют легко производить настройку.

Заключение

Применение фотореле позволяет автоматически контролировать период включения ламп. Теперь уже отпала необходимость в профессии фонарщика. Схема фотореле без участия человека по вечерам зажигает свет на улицах и выключает его утром. Устройства могут управлять системой освещения, что повышает ее ресурс и делает эксплуатацию проще.

Схема подключения магнитного пускателя через фотореле

Световое излучение независимо от его происхождения (искусственное или естественное) – это фактор, который может быть использован для построения систем автоматики и управления различными процессами. Например, для включения или выключения уличного освещения. Для его регистрации созданы устройства, которые получили название «фотореле» или «сумеречный датчик».

Что такое фотореле

Это радиотехническое устройство, регистрирующее поток фотонов – элементарных частиц, квантов электромагнитного излучения, которые не обладают массой и способны существовать только в движении, а их скорость является максимально возможной в материальном мире. Его схема состоит из двух частей:

1. Чувствительной.
2. Исполнительной (силовой).

Вкратце алгоритм его действия следующий: фотоны, попадая на чувствительный элемент (фотоэлектрический датчик), вызывают возникновение электрического тока или изменение его параметров. Так формируется управляющий импульс, который усиливается и подается на исполнительный элемент – соленоид – электромеханического реле. Последнее замыкает свои силовые контакты, коммутируя управляемую цепь.

Чувствительные элементы фотореле

Фотоны не обладают зарядом, но возбуждают ионы в атомной структуре веществ и порождают вторичное излучение, сопровождающееся двумя эффектами:

• Волновыми колебаниями на видимой нами частоте спектра.
• Возникновением электрического тока.

Последний феномен наблюдается только в том случае, если вещество обладает так называемой запрещенной зоной – энергетическим диапазоном, в пределах которого электрон не может активироваться – определенного размера.

Для примера: у металлов (проводников) такой зоны нет. А у диэлектриков она настолько велика (не менее 5 электронвольт), что электроны в них не могут активироваться никогда. Промежуточное положение между ними занимают так называемые полупроводники. Величина запрещенной зоны у них от десятых долей до трех электронвольт.

К веществам, которые способны активироваться под воздействием потока фотонов, относятся селенид и сульфид кадмия. На их основе строятся все чувствительные элементы фотореле, которые бывают трех типов:

• Фоторезисторы.
• Фотодиоды.
• Фототранзисторы.

Фоторезисторы

Эти элементы радиотехнической схемы делают из полупроводников с одним типом проводимости – электронным (p) или дырочным (n). Под действием света их электрическое сопротивление уменьшается, они начинают пропускать ток. Этот сигнал поступает на входной каскад транзисторного усилителя, после чего он подается на соленоид силового реле, коммутирующего управляемую цепь.

Фоторезисторы являются наиболее простым и потому часто употребляемым элементом чувствительных схем.

Фотодиоды

Состоят из двух полупроводников – электронного и дырочного типа. Под воздействием света электроны накапливаются в зоне n, а так называемые дырки (положительно заряженные ионы) в зоне p. В результате возникает разность потенциалов и начинает течь постоянный ток. Этот элемент может работать в двух режимах: фотогальваническом и фотодиодном.

Схема включения фотодиода (ФД) в гальваническом и диодном режиме представлена на рисунке ниже.

В первом случае к нему не подводится питающее напряжение и он сам является источником тока. Это свойство используется при создании солнечных батарей, состоящих из сотен и даже тысяч светодиодов. Во втором подается напряжение обратной полярности, которое его запирает. При облучении светом обратное сопротивление элемента резко падает, а сила тока, через него текущего, наоборот, возрастает.

Фототранзисторы

Бывают двух типов: n-p-n и p-n-p, что определяет направление тока, через него текущего. От обычного транзистора отличается не только открытым корпусом, но и отсутствием третьего вывода – базы. Этот элемент делается большего размера, поскольку он воспринимает световое излучение, которое является управляющим.

Может работать в двух режимах: фотоэлектрическом и усилителя. В первом случае коллектору питающее напряжение не подводится, а ток через него возникает вследствие воздействия света на базу. Коэффициент усиления имеет логарифмическую зависимость от силы света и измеряется в децибелах.

Управление фотореле

Для того чтобы иметь возможность регулировать момент замыкания фотореле в зависимости от освещенности, используется два приема:

1. В цепь фотоэлектрического элемента вводится переменный резистор, который регулирует ток через него.
2. Используется так называемое опорное напряжение.

Первый наиболее прост, но он существенно ослабляет чувствительность прибора. Кроме того, не вполне логично сначала ослабить сигнал, а потом его усиливать для использования. Метод опорного напряжения заключается в том, что светочувствительный элемент включается по гальванической схеме. Возникший в нем ток сравнивается с опорным, текущим по независимой цепи. Для их сравнения используется компаратор.

Компаратор – это логический элемент схемы автоматики, работающий по принципу «Да – Нет». В основе его конструкции лежит операционный усилитель. Опорное напряжение вырабатывается отдельной схемой. Регулируется оно традиционным способом – реостатом.

Подключение фотореле

Стандартная схема подключения фотореле в системе управления освещением представлена на рисунке ниже.

Обратите внимание, что к нему подводится и фазный проводник, и нейтральный. Это делается для того, чтобы обеспечить питанием чувствительную часть схемы.

На практике клеммная коробка фотореле имеет три вывода. Они обозначены символами L – подключение фазы, N – нейтраль и R – нагрузка. Традиционно нагрузочный проводник выполняется черного или темно-коричневого цвета. Нейтраль желтого, а фазная линия – синего цвета. Однако могут быть варианты, поэтому за буквенными обозначениями следить надо обязательно.

Фотореле с магнитным пускателем

Мощность, на которую рассчитано фотореле, ограничивается электрической прочностью силовых контактов. Обычно рабочие токи для этого элемента автоматики не превышают 15 ампер. Например, у популярной модели ФР 601, используемой для управления уличным освещением, максимальная мощность нагрузки 1100 Вт, а рабочий ток 10 ампер.

Как следует поступить, когда требуется включать, например, уличные газоразрядные лампы ДРЛ ДНаТ 1000, токи запуска которых 12,5 ампер? В этом случае управление осуществляется через магнитный пускатель. Схема подключения фотореле ФР 601 с ним приведена на рисунке ниже.

Нагрузочный выход фотореле включается в цепь втягивающей катушки пускателя, к основной контактной группе которого подключается коммутируемая линия.

Фотореле параллельно с выключателем

В ряде случаев имеет смысл включать фотореле вместе с выключателем. Ведь возможно, что включить свет вам понадобится ранее наступления темного времени суток. Сделать это надо так, чтобы контакты силового реле были параллельны контактам выключателя. Главным условием правильной работы этой схемы является то, что к нагрузке должна подводиться одна и та же фаза.

Фотореле вместе с таймером

В сельских населенных пунктах практикуется правило, что уличное освещение включается с наступлением темного времени суток, но работает оно не всю ночь, а до, например, 23:00. Для реализации этого решения нагрузочный контакт фотореле подключается ко входу таймера. А тот, в свою очередь, к управляемому прибору.

Фотоэлектрическая схема является частью многих элементов автоматических систем. Например, датчиков движения. Но на этом ее возможности не ограничиваются. Она также встречается в составе звукозаписывающего оборудования. С помощью света можно дистанционно управлять токами большой силы, для чего используются особые приборы – фототиристоры и симисторы. Вы можете сами придумать оригинальную схему на ее основе, которая будет выполнять специфические задачи.

Освещение – одна из основ любого помещения. Без него нельзя ни работать, ни безопасно передвигаться. Особенно остро этот вопрос стоит в больших производственных помещениях и на открытом пространстве. Чтобы оперативно включать освещение, можно использовать мощный автомат, но кто имел дело – тот знает, что не у всех хватит сил просто включить большой советский автомат на 200 и более Ампер. Поэтому можно организовать управление освещением через контактор или магнитный пускатель, вручную, либо подключив схему к различным датчикам.

Основы

Для включения магнитных пускателей и контакторов используют кнопочные посты. Это устройства, в которых есть 2 или 3 кнопки типа «Пуск» и «СТОП» или «Вперёд», «Назад» и «СТОП», есть и другие менее распространённые варианты. Кнопки эти представляют собой кнопку без фиксации с нормально-замкнутой и нормально разомкнутой парой контактов.

Пускатели и контакторы – это электромагнитные коммутационные приборы. Чтобы его силовые контакты замкнулись, нужно подать напряжение на катушку. Она притянет сердечник (якорь) на котором закреплены контакты (конструкция может различаться). Когда вы снимите напряжение с катушки – прибор отключится, и его силовые контакты разомкнуться.

Кроме силовых в этих приборах есть блок-контакты (обычно несколько их групп). Они не способны выдерживать большую нагрузку, а предназначены для реализации схемы самоподхвата и индикаций. Дело в том, что если просто через кнопочный пост подать напряжение на катушку – аппарат включится, но когда вы отпустите кнопку – сразу же отключится. Это нужно, например, в лебёдках и других грузоподъемных механизмах, но не в цепях, которые работают длительное время без остановок, как свет и электродвигатели вентиляционных систем.

Чтобы этого избежать и нужна схема самоподхвата – нормально-разомкнутый блок контакт подключают параллельно кнопкам «ПУСК» на кнопочном посту.

Обычно такие коммутационные аппараты используют для подключения к сети электроприборов большой мощности: тэнов, двигателей или как в нашем случае больших осветительных установок.

Схема подключения кнопочного поста и её принцип работы

Чтобы подключить контактор или пускатель для управления светом с двух кнопок (как и любой другой системой) нам понадобится:

1. Кнопочный пост.
2. Контактор или пускатель с количеством силовых контактов (полюсов) равным количеству фаз.
3. Три жилы провода.

Подключение контактора к кнопочному посту выполняется так:

1. Определяют напряжение катушки аппарата (обычно 220 или 380).
2. Фазу берут с силовых контактов (если катушка на 380 – берём две разноименных фазы, если 220 – фазу и ноль).
3. Подключают фазный провод на нормально-замкнутые контакты кнопки «СТОП».
4. Последовательно с кнопкой «СТОП» подключают кнопку «ПУСК».
5. От нормально-разомкнутой пары блок-контактов контактора или пускателя прокладывают два провода к кнопочному посту (от двух контактов соответственно) и подключают их к «ПУСКу», так чтобы её нормально-разомкнутая пара и разомкнутые блок-контакты были подключены параллельно. При этом контакты, на которые теперь пришла фаза, назовем условно «1», а на которые фаза подастся после нажатия на клавишу и срабатывания блок-контактов «2». Важное примечание: к этому шагу у нас уже есть приходящая фаза через нормально-замкнутый «СТОП» на разомкнутый «ПУСК», к этой же цепи подключены и блок-контакты пускателя или контактора.
6. К блок-контакту «2» подключаем вывод катушки (часто на современных контакторах они обозначаются как A1 и A2).
7. Второй вывод катушки подключаем к нулю, если она рассчитана на напряжение 220В или к другой фазе – если на 380В соответственно.
8. Подключаем силовые питающие провода, с этих же клемм обычно берут фазу на кнопочный пост.
9. Подключают провода от системы освещения (самих осветительных установок).

Всё что описано выше, но в графическом виде вы можете увидеть на этой схеме.

На рисунке дополнительно установлена индикация включения – лампочка в цепи управляющих кнопок и блок-контактов. Она позволит понять, включен ли контактор и наружный свет, не отходя от кнопочного поста.

Примечание: схема управления светом с помощью пускателей также хороша и тем, что можно легко организовать управление светом из двух и более мест – нужно просто добавить кнопочные посты параллельно имеющимся.

Дополнительные датчики

Как уже было сказано выше, управление освещением с помощью контакторов и пускателей часто используется в паре со средствами автоматики, такими как датчик освещенности и датчик движения. Обычно такие устройства содержат в себе небольшое реле или симистор, но максимальная мощность подключаемой активной нагрузки, как правило, ограничена 1-2 кВт. А о нагрузке с электромагнитными пускорегулирующими аппаратами и речи не стоит вести. Контакты таких реле не предназначены для их питания. К такой нагрузке можно отнести мощные лампы типа ДНаТ, ДРЛ, МГЛ и прочие, которые активно используются в уличных фонарях и прожекторах.

Для этого схема включения освещения контактором или пускателем с помощью датчиков отличается от схемы с кнопочным постом лишь тем, что вместо кнопочного поста мы соединяем катушку коммутационного аппарата с контактом выходного сигнала датчика. Ниже вы видите схему подключения датчика движения и фотореле к контактору на примере однофазной сети:

Схемы можно совместить, организовав принудительное включение освещения, для этого параллельно сигналу с датчика устанавливаем тумблер, который будет подавать фазу на катушку.

Если вы собираетесь использовать датчики в чистом виде – учтите, что они не предназначены для оперирования сигналом напряжением в 220В переменного тока. Поэтому такие устройства как фотореле семейства ФР, которые столь распространены в быту, содержат схему питания датчиков, триггеры или другие пороговые элементы, схемотехнику которых мы в этой статье рассматривать не будем! Если вам интересна эта тема – пишите в комментариях и мы подробно о ней расскажем. Надеемся, вам стало понятно, как производится управление освещением через контактор и магнитный пускатель. Как вы видите, схема не сложная, главное разобраться с особенностями ее работы.

Напоследок рекомендуем посмотреть видео, на котором наглядно демонстрируется применение такой схемы в быту:

Наверняка вы не знаете:

• Чем отличается контактор от магнитного пускателя
• Дистанционное управление освещением
• Что такое импульсное реле

Владельцев частных домов при благоустройстве участка волнует вопрос, как сделать автоматическое включение света в сумерки и выключение его на рассвете. Для этого есть два устройства — фотореле и астротаймер. Первое устройство более простое и дешевое, второе — сложнее и дороже. Более подробно поговорим о фотореле для уличного освещения.

Устройство и принцип действия

Это устройство имеет множество названий. Самое распространенное — фотореле, но называют еще фотоэлемент, датчик света и сумерек, фотодатчик, фотосэнсор, сумеречный или светоконтролирующий выключатель, датчик освещенности или день-ночь. В общем, названий много, но суть от этого не меняется — устройство позволяет в автоматическом режиме включать свет в сумерки и выключать на рассвете.

Схема фотореле для уличного освещения на фоторезисторе

Работа устройства основана на способности некоторых элементов изменять свои параметры под воздействием солнечного света. Чаще всего используют фоторезисторы, фототранзисторы и фотодиоды. Вечером, при уменьшении освещенности, параметры светочувствительных элементов начинают меняться. Когда изменения достигнут определенной величины, контакты реле смыкаются, подавая питание на подключенную нагрузку. На рассвете изменения идут в обратном направлении, контакты размыкаются, свет гаснет.

Характеристики и выбор

В первую очередь выбирают напряжение, с которым будет работать датчик света: 220 В или 12 В. Следующий параметр — класс защиты. Так как устройство устанавливается на улице, он должен быть не ниже IP44 (цифры могут быть больше, меньше — нежелательно). Это значит, что внутрь устройства не могут попасть предметы размером более 1 мм, а также что водяные брызги ему не страшны. Второе, на что стоит обратить внимание — на температурный режим эксплуатации. Ищите такие варианты, которые с запасом перекрывают средние показатели в вашем регионе как по плюсовой, так и по минусовой температуре.

Подбирать модель фотореле также необходимо по мощности подключаемых к нему ламп (выходная мощность) и току нагрузки. Оно, конечно, может «тянуть» нагрузку немного больше, но при этом могут быть проблемы. Так что лучше брать даже с некоторым запасом. Это были обязательные параметры, по которым надо выбирать фотореле для уличного освещения. Есть еще несколько дополнительных.

Пример характеристик фотореле для уличного освещения

В некоторых моделях есть возможность подстроить порог срабатывания — сделать фотодатчик более или менее чувствительным. Уменьшать чувствительность стоит при выпадении снега. В этом случае отраженный от снега свет может быть воспринят как рассвет. В результате свет будет то включаться, то отключаться. Такое представление вряд ли понравится.

Обратите внимание на пределы регулировки чувствительности. Они могут быть больше или меньше. Например, у фотореле AWZ-30 белорусского производства этот параметр  — 2-100 Лк, у фотоэлемента P02 диапазон подстройки 10-100 Лк.

Задержка срабатывания. Для чего нужна задержка? Для исключения ложных включений/отключений света. Например, ночью на фотореле попал свет фар проезжающего автомобиля. Если задержка срабатывания мала, свет отключится. Если она достаточна — хотя-бы 5-10 секунд, то этого не произойдет.

Выбор места установки

Для корректной работы фотореле важно правильно выбрать его местоположение. Необходимо учесть несколько факторов:

Как видите при организации автоматического освещения на улице выбрать место для установки фотореле — не самая простая задача. Иногда приходится переносить его несколько раз, пока найдешь приемлемое положение. Часто, если датчик света используют для включения фонаря на столбе, фотореле стараются расположить там же. Это совершенно не обязательно и очень неудобно — счищать пыль или снег приходится довольно часто и каждый раз залезать на столб не очень весело. Само фотореле можно разместить на стене дома, например, а к светильнику дотянуть кабель питания. Это наиболее удобный вариант.

Схемы подключения

Схема подключения фотореле для уличного освещения проста: на вход устройства заводится фаза и ноль, с выхода фаза подается на нагрузку (фонари), а ноль (минус) на нагрузку идет от автомата или с шины.

Схема подключения фотореле для освещения (фонаря)

Если делать все по правилам, соединение проводов необходимо делать в распределительной (монтажной коробке). Выбираете герметичную модель для расположения на улице, монтируете в доступном месте. Как подключить фотореле к освещению на улице в этом случае — на схеме ниже.

Подключение фотодатчика через распределительную коробку

Если включать/отключать необходимо мощный фонарь на столбе, в конструкции которого есть дросселя, лучше в схему добавить пускатель (контактор). Он рассчитан на частое включение и выключение, нормально переносит пусковые токи.

Схема подключения датчика день-ночь с пускателем

Если свет должен включаться только на время нахождения человека (в уличном туалете, возле калитки), к фотореле добавляют датчик движения. В такой связке лучше сначала поставить светочувствительный выключатель, а после него — датчик движения. При таком построении датчик движения будет срабатывать только в темное время суток.

Схема подключения фотореле с датчиком движения

Как видите, схемы несложные, вполне можно справиться своими руками.

Особенности подключения проводов

Фотореле любого производителя имеет три провода. Один из них — красный, другой — синий (может быть темно-зеленым) и третий может быть любого цвета, но обычно черный или коричневый. При подключении стоит помнить:

• красный провод всегда идет на лампы:
• к синему (зеленому) подключается ноль (нейтраль) от питающего кабеля;
• к черному или коричневому подается фаза.

Если посмотрите на все выше приведенные схемы, то увидите, что они нарисованы с соблюдением этих правил. Все, больше никаких сложностей. Подключив так провода (не забудьте, что нулевой провод также надо подключить на лампу) вы получите рабочую схему.

Как настроить фотореле для уличного освещения

Настраивать датчик освещенности необходимо после установки и подключения в сеть. Для регулировки пределов срабатывания в нижней части корпуса имеется небольшой пластиковый поворотный диск. Его вращением и задается чувствительность.

Найдите на корпусе подобный регулятор — им настраивается чувствительность фотореле

Чуть выше на корпусе есть стрелочки, которыми обозначено, в какую сторону крутить для увеличения и уменьшения чувствительности фотореле (влево- уменьшить, вправо — увеличить).

Для начала выставляете наименьшую чувствительность — загоняете регулятор в крайнее правое положение. Вечером, когда освещенность будет такой, что вы решите, что уже надо бы включить свет, начинаете подстройку. Надо плавно поворачивать регулятор влево до тех пор, пока не включится свет. На этом можно считать, что настройка фотореле для уличного освещения закончена.

Астротаймер

Астрономический таймер (астротаймер) — это другой способ автоматизировать уличное освещение. Принцип его работы отличается от фотореле, но он тоже включает свет вечером и выключает его утром. Управление светом на улице происходит по времени. В данном устройстве заложены данные про то, в какое время темнеет/светает в каждом регионе в каждый сезон/день. При настройке астротаймера вводятся GPS координаты его установки, выставляется дата и текущее время. Согласно заложенной программе устройство и работает.

Астротаймер — второй способ автоматизировать свет на участке

Чем оно удобнее?

• Оно не зависит от погоды. В случае с установкой фотореле велика вероятность ложного срабатывания — в пасмурную погоду свет может включаться ранним вечером. При попадании на фотореле света он может гасить свет посреди ночи.
• Устанавливать астротаймер можно в доме, в щитке, в любом месте. Ему не нужен свет.
• Есть возможность сдвигать время включения/выключения на 120-240 минут (зависит от модели) относительно заданного времени. То есть, вы сами сможете выставить время так, как вам удобно.

Недостаток — высокая цена. Во всяком случае, модели, которые есть в торговой сети, стоят довольно солидных денег. Но можно купить в Китае намного дешевле, правда, как он будет работать — вопрос.

Монтаж уличного освещения в загородном доме можно разделить на три этапа работ:

• раскопка траншеи и укладка кабеля

• монтаж закладных и установка светильников

• сборка схемы и подключение автоматики освещения

При этом само подключение можно выполнить в ручном режиме, когда все запускается и выключается вручную через один единственный выключатель, либо в автоматическом от датчиков освещенности.

Но лучше всего применить более универсальный вариант с реализацией обоих способов в одной щитовой. Его то и рассмотрим более подробнее.

До начала работ вам потребуется закупить следующие материалы:

• 3-х жильный кабель сечением 1,5мм2

Для освещения с потреблением не более 16А обычно хватает данного сечения. Но все может зависеть от протяженности участка и мощности ламп.

Если вы не ограничены финансово, то можно выбрать бронированный кабель. В этом случае не придется использовать трубы ПНД.

Однако разделывать его как в щитовой, так и при подключении светильников будет не просто. Поэтому большинство использует привычную марку ВВГнГ 3*1,5мм2.

• модульный контактор с нормально открытыми контактами

• датчик освещенности или фотореле + сумеречное реле

• уличные светильники

• модульные автоматы

• переключатель 3-х позиционный

Прокладка кабеля под землей

Начинают работу с подготовки траншей. Заранее составляете схему расположения всех светильников на своем участке.

После чего, от места выхода кабеля с щитовой РЩ-0,4кв, прокапываете вдоль всех этих точек траншею глубиной 70см.

Далее на дно засыпаете песчанную подушку высотой в 10-15см.

Поверх нее укладываются ПНД трубы. В конечном итоге у вас должен получиться примерно вот такой пирог.

Каждая труба должна иметь выход в местах установки уличного светильника. То есть, довели до первого ближайшего, сделали подъем выше уровня земли и отрезали.

Потом отсюда проложили таким же образом вторую, третью и т.д. Таким образом у вас в дальнейшем получится так называемая параллельная схема подключения уличных светильников.

В каких-то точках может быть по 3 ли 4 выхода трубы на поверхность. Все зависит от схемы освещения и мест расстановки садовых фонарей.

Кое-где рекомендуется сделать отдельный выход под розетки.

Они бывают очень полезны на территории сада.

После полной укладки труб, тросиком затягиваете в них кабель и оставляете некоторый запас (примерно в 30-40см) в каждой светоточке на выходе из трубы.

Разрезаете в этих местах кабель и тяните его к следующему фонарю.

Если у вас разветвленная система освещения и проложено несколько линий, то каждый из кабелей стоит заранее подписать.

Когда все провода проложены присыпаете траншею землей.

На глубине от поверхности в 30см желательно проложить сигнальную ленту.

Стоит она недорого, зато вы в будущем, когда захотите произвести перепланировку или проложить еще дополнительные коммуникации на участке, данной лентой защитите свой кабель от случайного повреждения.

Установка уличного светильника

Теперь можно приступить к монтажу закладной для установки светильников.

Делаете в местах выхода труб ПНД опалубку с армирующей сеткой. Размер опалубки зависит от подпятника фонарного столбика.

Для хорошей устойчивости фонарного столба, фундамент должен быть заглублен не менее 30см.

Схема укладки проводов и монтажа закладной в разрезе выглядит следующим образом:

После этого заливаете все раствором и дав ему выстояться и застыть, демонтируете все лишнее.

Есть садовые светильники с отдельной нижней тумбой, встраиваемые на уровне земли. Для них не нужно делать никакой опалубки для подпятника.

Достаточно засыпать нижний слой гравием, дабы обеспечить дренаж дождевой воды.

Далее закрепляете нижний диск на небольшой слой цементного раствора.

При этом обязательно контролируйте строительным уровнем горизонт установки.

Внутри такой тумбы заливать раствор также не нужно. В ней как раз таки и осуществляется вся разводка и подключение проводов.

Есть еще один простой вариант монтажа закладной. Берется круглый фланец по диаметру основания фонарного столба.

К нему приваривается арматура.

В земле ручным садовым буром делается лунка на соответствующую глубину, и все это заливается бетоном.

Жесткость такой конструкции даже лучше, чем у просто забетонированной опалубки. Кроме того, все крепежные шпильки уже будут выведены наружу.

Когда бетонное основание готово, пропускаете кабель через нижнюю часть фонарного столбика, а само основание закрепляете на закладной.

Для этого прикладываете его к бетонной подложке и отмечаете места крепления под анкера.

Перфоратором высверливаете отверстия нужной глубины.

Вставляете и забиваете в них дюбель.

После чего прочно притягиваете основание фонаря к бетонной площадке.

Далее необходимо подключить и соединить все жилы кабелей. Зачищаете концы жил и заводите их в распредкоробку.

Соединение можно выполнить любым удобным способом.

Самый простой — это применение клеммников Ваго.

Самое главное — надежно заизолировать и герметизировать данное место. Сделать это можно при помощи специального электроизоляционного компаунда.

После полной герметизации размещаете залитую распредкоробку в основании и окончательно монтируете уличный светильник.

Есть модели светильников, у которых все расключение проводов происходит непосредственно на специальной контактной колодке, расположенной внутри столбика.

Тут все будет зависеть от вида и типа уличных фонарей. А разнообразие у них очень богатое, есть из чего выбрать.

Проделываете все эти операции по подключению со всеми остальными светильниками на вашем загородном участке.

Сборка и подключение схемы уличного освещения

Переходим к монтажу и подключению всей коммутационной аппаратуры для управления освещением в щитке.

Общая схема подключения и управления уличным освещением от фотореле с применением пускателя, будет выглядеть следующим образом:

Давайте разберем подробнее, как она работает и собирается «вживую» своими руками.

Для того, чтобы обеспечить два режима работы освещения — ручной и автоматический, используйте трехпозиционный выключатель.

В первом положении через обычный одноклавишник, можно будет вручную включать и выключать уличное освещение когда вам захочется.

Также это пригодится, если вдруг автоматика выйдет из строя или заглючит.

Второе положение — это режим автоматического управления от выносного датчика света и сумеречного реле.

В позиции «0» — освещение полностью отключено.

На DIN рейке по порядку в один ряд выставляете всю необходимую автоматику:

• 3-х позиционный выключатель или как его еще называют переключатель ввода резерва

Первым делом подключаете фазу питания. Заводите ее от отдельного дифф.автомата в щитке сначала на трехпозиционник (контакт №1).

А далее на сумеречное реле (нижний контакт L) и входные контакты пускателя №2 и №4.

Если мощность светильников небольшая и общий ток не превышает 16А, то все подключение можно сделать перемычками как на рисунках выше.

Если же у вас стоят мощные фонари, типа ДНаТ или весь периметр обвешан прожекторами, то пускатель следует запитывать только напрямую от автомата без всяких перемычек.

Выход с пускателя заводите на верхние клеммы автоматов, к которым будут непосредственно подключаться кабели проложенные в земле до светильников.

После подключения питающей фазы, подсоединяете ноли. Один на клемму N сумеречного реле.

А другой на катушку пускателя А2.

Дабы постоянно не лазить в рапредшкаф при ручном управлении, на удобной для вас стене, рядом с щитовой монтируете обыкновенный одноклавишный выключатель.

Подводите к нему двухжильный кабель ВВГнГ 2*1,5мм2.

Один провод кабеля сажаете на трехпозиционный переключатель (клемма №2).

А второй пускаете на обмотку модульного контактора А2.

Таким образом, переключив 3-х позиционник в ручной режим (положение язычка — I) и включив выключатель на стенке, вы тем самым напрямую подадите напряжение на катушку пускателя. Он втянется и фаза пойдет через автоматы на освещение.

Осталось подключить автоматику. Снаружи здания на улице монтируете датчик фотореле.

При этом соблюдайте два правила:

• датчик не должен находиться в тени деревьев или другого соседнего здания

• фотореле не должно ночью попадать под прямой свет от уличных светильников

В противном случае это все приведет к некорректной работе и ложным срабатываниям. К датчику от щитка протягиваете кабель ВВГнГ 2*1,5 и подключаете к его контактам.

Второй конец от кабеля фотодатчика заводите на сумеречное реле (контакты №2 и №4).

При срабатывании реле снаружи, сумеречное реле в щитке будет замыкать свои верхние контакты №1 и №3. Поэтому на эти клеммы также нужно подать фазу от трехпозиционника с клеммы №4.

После сумеречного реле она поступает на катушку пускателя А1.

В итоге и получается следующая схема работы автоматики:

3-х позиционный переключатель находится в положении II. На улице темнеет, а следовательно в определенный момент срабатывает фотореле.

Замыкание его контактов запускает сумеречное реле и фаза через него попадает на обмотку модульного контактора. Ноль на обмотке дежурит постоянно.

Как только на ней появляется фаза, пускатель втягивается и подает напряжение на верхние клеммы автоматов освещения. Уличные свет и фонари загораются.

На рассвете фотореле размыкает свой контакт, заставляя своего «сумеречного собрата» в щитке разорвать фазу. Контактор отпадает и свет отключается.

Хотите выключить всю автоматику? Просто перещелкните вводной переключатель в положение I.

Источники — Кабель.РФ

Автоматизация подачи освещения в квартире, в доме или на улице достигается за счет применения фотореле. При правильной настройке оно будет включать свет при наступлении темноты и отключать в светлое время суток. Современные устройства содержат настройку, за счет которой можно устанавливать срабатывание в зависимости от освещенности. Они являются составной частью системы «умного дома», берущей на себя значительную часть обязанностей хозяев. Схема фотореле, прежде всего, содержит резистор, изменяющий сопротивление под действием света. Ее легко собрать и настроить своими руками.

Принцип действия

Схема подключения фотореле для уличного освещения включает датчик, усилитель и исполнительный механизм. Фотопроводник PR1 под действием света изменяет сопротивление. При этом изменяется величина проходящего через него электрического тока. Сигнал усиливается составным транзистором VT1, VT2 (схема Дарлингтона), а с него поступает на исполнительный механизм, которым является электромагнитное реле K1.

В темноте сопротивление фотодатчика составляет несколько мОм. Под действием света оно снижается до нескольких кОм. При этом открываются транзисторы VT1, VT2, включающие реле K1, управляющим цепью нагрузки через контакт K1.1. Диод VD1 не пропускает ток самоиндукции при выключении реле.

Несмотря на простоту, схема фотореле обладает высокой чувствительностью. Чтобы ее выставить на необходимый уровень, используется резистор R1.

Напряжение питания подбирается по параметрам реле и составляет 5-15 В. Ток обмотки не превышает 50 мА. Если необходимо его увеличить, можно применить более мощные транзисторы и реле. Чувствительность фотореле повышается с увеличением напряжения питания.

Вместо фоторезистора можно установить фотодиод. Если необходим датчик с повышенной чувствительностью, используются схемы с фототранзисторами. Их применение целесообразно с целью экономии электричества, поскольку минимальный предел срабатывания обычного прибора составляет 5 лк, когда окружающие предметы еще различимы. Порог 2 лк соответствует глубоким сумеркам, после которых через 10 мин наступает темнота.

Фотореле целесообразно применять даже при ручном управлении освещением, поскольку можно забыть выключить свет, а датчик самостоятельно «позаботится» об этом. Установить его несложно, а цена вполне доступна.

Характеристики фотоэлементов

Выбор фотореле определяют следующие факторы:

• чувствительность фотоэлемента;
• напряжение питания;
• коммутируемая мощность;
• внешняя среда.

Чувствительность характеризуется как отношение образующегося фототока к величине внешнего потока света и измеряется в мкА/лм. Она зависит от частоты (спектральная) и интенсивности света (интегральная). Для управления освещением в быту важна последняя характеристика, зависящая от суммарного светового потока.

Величину номинального напряжения можно найти на корпусе прибора или в сопроводительном документе. Устройства зарубежного производства могут иметь другие стандарты напряжения питания.

От мощности светильников, к которым подключено фотореле, зависит нагрузка на его контакты. Схемы фотореле освещения могут предусматривать прямое включение ламп через контакты датчика или через пускатели, когда нагрузка велика.

На открытом воздухе сумеречный выключатель помещается под герметичной прозрачной крышкой. Она является защитой от влаги и осадков. При работе в холодный период применяется подогрев.

Модели заводского изготовления

Раньше схема фотореле собиралась своими руками. Сейчас в этом нет необходимости, так как устройства стали дешевле, а функциональность расширилась. Их применяют не только для внешнего или внутреннего освещения, но также для управлением поливом растений, системой вентиляции и др.

1. Фотореле ФР-2

Модели заводского изготовления широко используются в устройствах автоматики, например, для управления уличным освещением. Часто можно видеть днем горящие фонари, которые забыли выключить. При наличии фотодатчиков нет необходимости в ручном управлении освещением.

Схема фотореле фр-2 промышленного изготовления применяется для автоматического управления уличным освещением. Здесь также коммутационным устройством является реле К1. К базе транзистора VT1 подключены фоторезистор ФСК-Г1 с резисторами R4 и R5.

Питание производится от однофазной сети 220 В. Когда освещенность мала, сопротивление ФСК-Г1 имеет большую величину и сигнала на базе VT1 недостаточно для его открывания. Соответственно закрыт и транзистор VT2. Реле K1 включено, и его рабочие контакты замкнуты, поддерживая лампы освещения горящими.

Когда освещенность увеличивается до порога срабатывания, снижается сопротивление фоторезистора и открывается транзисторный ключ, после чего реле K1 отключается, размыкая цепь питания ламп.

2. Виды фотореле

Выбор моделей достаточно велик, чтобы можно было выбрать подходящую:

• с выносным датчиком, расположенным вне корпуса изделия, к которому подводятся 2 провода;
• люкс 2 — устройство с высокой надежностью и уровнем качества;
• фотореле с питанием 12 В и нагрузкой не выше 10 А;
• модуль с таймером, монтирующийся на ДИН-рейку;
• устройства ИЭК отечественного производителя с высоким качеством и функциональностью;
• AZ 112 — автомат с высокой чувствительностью;
• ABB, LPX — надежные производители устройств европейского качества.

Способы подключения фотореле

Перед приобретением датчика необходимо подсчитать потребляемую светильниками мощность и взять с запасом 20 %. При значительной нагрузке схема уличного фотореле предусматривает дополнительную установку электромагнитного пускателя, обмотка которого должна включаться через контакты фотореле, а силовыми контактами коммутировать нагрузку.

Для дома такой способ применяется редко.

Перед установкой проверяется напряжение сети питания ~220 В. Подключение производится от автоматического выключателя. Фотодатчик устанавливается таким образом, чтобы свет от фонаря не попадал на него.

На приборе применяются клеммы для подключения проводов, что делает монтаж проще. Если они отсутствуют, применяется распределительная коробка.

За счет применения микропроцессоров схема подключения фотореле с другими элементами приобрела новые функции. В алгоритм действий внесли таймер и датчик движения.

Удобно, когда светильники автоматически включаются при прохождении человека по лестничной площадке или по дорожке сада. Причем срабатывание происходит только в темное время суток. За счет применения таймера фотореле не реагирует на свет фар от проезжающих автомобилей.

Простейшая схема подключения таймера с датчиком движения — последовательная. Для дорогих моделей разработаны специальные программируемые схемы, учитывающие различные условия эксплуатации.

Фотореле для уличного освещения

Для подключения фотореле схема наносится на его корпус. Ее можно найти в документации на прибор.

Из прибора выходят три провода.

1. Нулевой проводник — общий для светильников и фотореле (красный).
2. Фаза — подключается на вход прибора (коричневый).
3. Потенциальный проводник для подачи напряжения от фотореле на светильники (синий).

Устройство работает по принципу прерывания или включения фазы. Цветовая маркировка у разных производителей может отличаться. Если в сети есть проводник «земля», его к прибору не подключают.

В моделях со встроенным датчиком, который находится внутри прозрачного корпуса, работа уличного освещения автономна. К нему нужно только подвести питание.

Варианты с выносом датчика применяются в случае, когда электронную начинку фотореле удобно разместить в щите управления с другими приборами. Тогда нет необходимости в автономной установке, протягивании электропроводки питания и обслуживании на высоте. Электронный блок размещается внутри помещения, а датчик выносится наружу.

Особенности фотореле для уличного освещения: схема

При установке фотореле на улице надо учитывать некоторые факторы.

1. Наличие питающего напряжения ~220 В и соответствие мощностей контактов и нагрузки.
2. Не допускается установка приборов рядом с легко воспламеняющимися материалами и в агрессивной среде.
3. Основание прибора размещается внизу.
4. Перед датчиком не должны находиться качающиеся предметы, например, ветви деревьев.

Подсоединение проводов выполняется через распределительную коробку для улицы. Она закрепляется рядом с фотореле.

Выбор фотореле

1. Возможность регулирования порога срабатывания позволяет производить подстройку чувствительности датчика в зависимости от времени года или при пасмурной погоде. В результате обеспечивается экономия электричества.
2. Минимум трудозатрат требуется при монтаже фотореле со встроенным чувствительным элементом. При этом не требуются особые навыки.
3. Реле с таймером хорошо программируется для своих потребностей и работы в установленном режиме. Можно настроить прибор для отключения в ночное время. Индикация на корпусе прибора и кнопочное управление позволяют легко производить настройку.

Заключение

Применение фотореле позволяет автоматически контролировать период включения ламп. Теперь уже отпала необходимость в профессии фонарщика. Схема фотореле без участия человека по вечерам зажигает свет на улицах и выключает его утром. Устройства могут управлять системой освещения, что повышает ее ресурс и делает эксплуатацию проще.

Что такое фотореле?

Фотореле — это устройство, снабженное с выносным или встроенным сумеречным датчиком, которое встроено в электрическую цепь для осветительых приборов. Датчик, реагирующий на освещение, подает сигнал на схему реле, замыкая – включая освещение в сумерки и размыкая — выключая освещение в светлое время суток.

Как правильно выбрать фотореле?

Для правильного выбора фотореле, нужно знать какой вид датчика будет удобней использовать в конкретных условиях, выносной или встроенный и обязательно учесть токовые характеристики фотореле. Они, как и во всяком электрическом приборе, имеют ограничение по коммутации тока в амперах.

сумеречный выключатель 10Асумеречный выключатель (таблица)сумеречный выключатель 20Асумеречный выключатель (таблица) Принцип работы фотореле

Светочувствительное устройство, постоянно подключенное к электрическому питанию, замеряет уровень естественной освещенности контролируемого пространства. Датчик, реагирующий на освещение, подает сигнал на схему реле, замыкая – включая освещение в сумерки и размыкая — выключая освещение в светлое время суток.

замер уровня освещенности контролируемого пространстваСтруктурная схема фотореле устройство датчика фотореле

В состав сумеречного выключателя могут входить:

• светочувствительный элемент, реагирующий на колебания освещенности;
• датчик фотоэлемента, воспринимающий изменения тока;
• усилитель электрического тока;
• коммутирующий прибор в виде реле.

Схемы фотореле (сумеречный выключатель) Сумеречный выключатель (фотореле)сумеречный выключатель (день-ночь) Схема фотореле с выносным датчиком

Особенности конструкций сумеречных выключателей

Современные простые фотореле для небольших светильников выпускаются в едином пластмассовом корпусе с возможностью крепления на стену или непосредственно на фонарь тыльной стороны.

В случае превышаемой мощности подключаемых через фотореле осветительных приборов коммутировать его в цепь следует через магнитный пускатель или контактор соответствующей нагрузки.

Сложные приборы сумеречного освещения выпускаются двумя составляющими (внешнего датчика фотоэлемента и измерительно-коммутационного устройства), расположенных в щитовой и соединяемых проводами.

Монтаж фотодатчика,  реагирующего на движение, выполняется с учетом обеспечения обзора контролируемой территории.

Подключение нескольких осветительных приборов на одну выходную группу сумеречного выключателя проводится по параллельной схеме.

Большинство фотореле, защищены системой помехозащитой (выдержка времени) от ложных срабатываний. Но, все равно, датчики устройства нужно располагать в дали от возможных попаданий посторонних источников света, чтобы исключить эффект мигания ламп.

Фотодатчик замеряет естественную освещенность по одному из принципов

• фоторезистора;
• фотодиода;
• фототранзистора;
• фототиристора;
• фотосимистора.

Чувствительным элементом, воспринимающим световой поток во всех этих конструкциях работает p-n переход, созданный на стыке двух различных полупроводниковых металлов с р- и n- проводимостью, который .способен вырабатывать электрический заряд при облучении светом.

Электрическое сопротивление фоторезистора зависит от интенсивности падающего светового потока.

Фотодиод формирует электрический заряд, соответствующий интенсивности света за счет фотовольтаического эффекта.

Фототранзистор устроен как оптоэлектронный полупроводник, является аналогом обычного биполярного транзистора, в котором область базы облучается светом для регулирования электрического сигнала.

Фототиристор предназначен для работы в цепях постоянного тока, сконструирован оптоэлектронным полупроводником со структурой обыкновенного тиристора, включаемого в работу током от потока света, направленного на светочувствительную матрицу,.

Фотосимистор сконструирован для работы с переменным током. Его можно представить упрощенной конструкцией из двух фототиристоров. Каждый из них реагирует на положительную или отрицательную составляющую полупериода гармоники. Синхронизацией тока для подачи на управляющий электрод занимается специальная схема.

Технические характеристики фотореле

К основным параметрам, влияющим на выбор сумеречного выключателя, относят:

• номинальное напряжение питания.

Внимание! Электронные приборы, выпускаемые за рубежом, предназначены для работы с напряжениями, стандартизированными в чужих странах. Они могут составлять величину 127 или 110 вольт, что не обеспечит их стабильную работу в электросети 220 вольт.

• мощность потребления электроэнергии и тепловую нагрузку светильников, которую должны надежно выдерживать выходные контакты сумеречного выключателя;
• условия эксплуатации прибора, влияющие на конструкцию и выбор степени защиты корпуса:
  • работа при атмосферных осадках;
  • возможность засорения пылью и посторонними предметами;
  • поддержание температурного режима;
  • светочувствительность датчика и настройки порога срабатывания по освещенности;
  • типы коммутируемых светильников. Простые сумеречные выключатели предназначены для работы с активными нагрузками, создаваемыми разогревом нити накаливания обычных ламп Ильича и галогенных конструкций. Все остальные виды, включая люминесцентные и энергосберегающие, создают реактивную составляющую нагрузки.

У метало-галогенных, натриевых и ртутных ламп при запуске создается бросок пускового тока, который может выжечь контакты.

Конструкция фотореле

Элементная база

Первые фотоэлементы создавались исключительно на аналоговых элементах с электромеханическими реле. Такие устройства успешно работают со 2-й половины 20-го века до настоящего времени.

По мере развития науки, послужившей бурному производству робототехники, стали массово выпускаться полупроводниковые устройства, на базе которых создавались конструкции статических фотореле.

Освоение микропроцессорной техники позволило управлять сложными осветительными установками посредством контроллеров, учитывающих специфические условия местности, включать датчики, реагирующие на движение или другие факторы.

Фотореле с выносным датчиком

Оцените качество статьи. Нам важно ваше мнение:

виды, технические параметры, подключение и настройка

Для повышения привлекательности, безопасности передвижения и снижения криминогенной ситуации на улицах города должна быть установлена функционирующая и надежная система освещения. С другой стороны, уличные фонари используются и для освещения придомовых территорий.

Яркие источники света приводят к существенным затратам электрической энергии, поэтому с целью экономии могут использоваться различные дополнительные устройства. Одним из таковых является датчик света для уличного освещения.

Данное оборудование пользуется огромным спросом среди населения и муниципального управления. Датчики размещаются в системах освещения придомовых территорий, второстепенных городских улиц. Существуют приборы, предназначенные для эксплуатации внутри помещений, рядом с лестницами, проходными дверями. Ниже будут рассмотрены принципы действия, устройства, технические параметры, допустимые схемы установки датчиков света.

к содержанию ↑

Назначение и сфера применения

Датчиком света или датчиком движения прибор называется в народе. Специалисты могут именовать его светоконтролирующим выключателем или светочувствительным автоматом. Существуют и другие наименования, включая фотодатчик, сумеречный датчик, датчик дня и ночи и т. д. Во всех случаях имеют в виду одно и то же устройство, при помощи которого происходит автоматическое включение и выключение света с наступлением сумерек и рассвета, соответственно.

Для создания фотореле, являющегося основным компонентом датчика, используются специальные фототранзисторы или фоторезисторы, параметры которых изменяются в зависимости от уровня освещенности. Пока на фотоэлемент падает достаточное количество света, цепь питания остается в разомкнутом состоянии. С наступлением темноты происходят изменения параметров, и при достижении заданного уровня цепь замыкается, что приводит к включению светильников. Чувствительность прибора задается индивидуально.

В утреннее время наблюдается обратный процесс: цепь питания разрывается после регистрации достаточного количества естественного света.

к содержанию ↑

Основные технические характеристики

Существует несколько основных технико-эксплуатационных параметров, на которые следует обращать внимание при выборе датчика света. Первым является напряжение. Датчики могут подключаться к сети переменного тока 220 В или постоянного 12 В. Во втором случае устройства являются менее мощными, но безопасными, питание происходит за счет подключаемого аккумулятора или понижающего транзистора, преобразующего переменное электричество в постоянное.

Следующая важная характеристика – класс защиты от попадания пыли и влаги. Поскольку мы говорим об уличном освещении, то прибор должен иметь надежную защиту – не ниже IP44, что указывает на повышенную герметичность (исключается попадание частиц пыли более 1 мм и брызг воды). Можно выбирать датчики с большим классом защиты, но ниже – нельзя. В доме нужно устанавливать приборы классом защиты от IP23.

Рекомендуем ознакомиться с допустимыми нормами температуры при эксплуатации оборудования (режимом эксплуатации). Нужно делать ставку на такие модели, которые с легкостью перекроют средние показатели плюсовой и минусовой температуры в вашем регионе.

Нужно помнить о мощности фотореле – допустимом количестве подключаемых ламп в зависимости от суммарной мощности. Датчик движения может функционировать и при большей нагрузке, чем задано в технической документации, но все-таки лучшим вариантом станет приобретение устройства с определенным запасом мощности (приблизительно 20 %).

Помимо основных параметров, рекомендуется обращать внимание на ряд дополнительных. Многие устройства имеют свой порог чувствительности (срабатывания). Например, при вероятности выпадения осадков (особенно снега) лучше всего понизить чувствительность оборудования, поскольку отраженный от снежинок свет может восприниматься изделием как рассвет. Это приведет к нежелательным включениям и отключениям устройства в течение коротких временных промежутков. Такое световое шоу будет лишним как на улице города, так и на придомовой территории.

Говоря о чувствительности, нужно искать параметры, определяющие верхнюю и нижнюю границу. Например, для одного датчика диапазон может составлять 5-100, для другого – 10-100 лк.

Чтобы исключить возможные ложные включения или отключения света, нужно настроить задержку срабатывания. К примеру, ночью на фотореле может попасть свет от фар машин, проезжающих мимо. Если установлена минимальная задержка, то это, скорее всего, приведет к отключению света. Достаточно установить задержку на 7-10 секунд, чтобы избежать нежелательной ситуации.

к содержанию ↑

Виды фотореле

Фотореле выпускаются нескольких типов: одни имеют встроенный датчик освещенности, другие оснащены выносным элементом.

Перечислим основные разновидности датчиков света для уличного освещения:

1. Фотореле со встроенным датчиком движения. Данные устройства подойдут лишь в том случае, если светильники должны включаться только во время нахождения человека в освещаемой области. Например, в туалете, на заднем дворе, у входных ворот и т. д.
2. Фотореле с таймером. Если нужно добиться того, чтобы свет горел лишь в течение определенного отрезка времени, используйте данную модель. Установите на ней таймер, после чего встроенный датчик автоматически отключит освещение в указанное время. Отличный вариант для декоративной подсветки сада, клумбы, двора.
3. Астротаймер – усовершенствованное фотореле, в память которого закладываются продвинутые параметры, например, время заката и восхода в зависимости от климатической зоны. Выполняя преднастройку оборудования, вам нужно установить часовой пояс, после чего прибор будет автоматически включать и отключать освещение в нужное время. Стоимость устройства значительно выше обычных фотореле, но оно позволяет исключить возможные засветки и проблемы с выбором места установки.

Если вас интересует только одна из перечисленных функций, то можно пойти другим путем. Например, купить обычное фотореле и последовательно подключить к нему либо датчик движения, либо таймер. Устройство будет выполнять аналогичные функции, но зато можно будет снизить затраты на обустройство системы, ремонт или замену элементов. Дело в том, что при выходе из строя любого элемента, встроенного в фотореле, придется менять все устройство, но если, к примеру, датчик движения подключен отдельно, то достаточно будет заменить только его.

к содержанию ↑

Требования к месту установки

При выборе места для установки фотореле, подключаемого к системе уличного освещения, нужно ориентироваться на следующие требования:

1. На фотореле или выносной датчик регистрации света при любых условиях должен попадать дневной свет.
2. Все остальные приборы искусственного освещения, включая фонари, билборды и домашние светильники (свет бьет через окно) должны быть установлены как можно дальше от светового реле, что позволит исключить ложные срабатывания устройства.
3. Вероятность попадания света от автомобильных фар должна быть минимальной.
4. Высота монтажа – 1,5-2 м, что позволит настраивать нужные параметры, находясь на земле. В противном случае придется использовать стремянку или обычную лестницу, чтобы добраться до датчика.

Отыскать такое место, которое удовлетворит всем перечисленным требованиям, довольно сложно. Тем не менее, можно воспользоваться маленькими хитростями, облегчающими задачу:

1. Воспользуйтесь куском пластиковой трубы (желательно черного цвета) длиной 15-20 см с увеличенным диаметром, чтобы оградить фотореле или датчик от света, бьющего из окон или от фонарей. Нижней части нужно задать такой угол, под которым труба будет направлена вверх. То, каким будет данный угол, зависит от места установки и особенностей расположения датчика, но обычно он составляет 30-45 градусов от вертикальной конструкции (стены, столба).
2. Если фотореле устанавливается на мощном светильнике, то в идеале нужно размещать его позади плафона, куда попадает меньшее количество света.

Рекомендуется устанавливать датчики освещения на западной или восточной стороне дома, что существенно упростит настройку рабочих параметров оборудования. Главное условие – отсутствие расположенных поблизости ярких источников света. Если таковые имеются, то монтировать фотореле нужно на той стороне, где вероятность засветки ниже.

к содержанию ↑

Возможные схемы подключения фотореле для уличного освещения

Итак, определено предназначение и принцип действия фотореле, по сути выполняющего функции автоматического выключателя света. Отсюда следует простая схема подключения: на датчик подается фаза, которая уходит из двух выходов и поступает на светильник или другой осветительный прибор. Поскольку устройство нуждается в питании, то один из контактов является нулевым. Для повышения безопасности при эксплуатации изделия в идеале желательно подключить заземление.

Чтобы понять, какой выбрать датчик, учитывается мощность нагрузки (суммарная мощность источников света, ламп). С повышением мощности оборудования возрастает его стоимость. Чтобы сэкономить, питание в цепи можно подавать через магнитный пускатель. Для этого по-прежнему потребуется фотореле, но в данном случае можно будет использовать устройство малой мощности, поскольку при последовательном подключении учитывается мощность магнитного пускателя, а не самого датчика. На выводы изделия подается желаемая нагрузка.

Если в электрической цепи будут использоваться дополнительные датчики (движения, времени), то они подключаются последовательно после фотореле. Порядок, в котором будут расположены датчики движения и времени, не имеет значения. Если в какой-то момент нужно будет избавиться от этих датчиков, достаточно просто изъять их из схемы, она все равно будет функционировать.

к содержанию ↑

Подключение и настройка

Для начала нужно воспользоваться простой схемой подключения фотореле с силовым блоком и уличного светильника. Размещать датчик желательно в непосредственной близости с осветительным устройством. Каждому изделию прилагается инструкция, описывающая пошаговую установку и подключение. В большинстве случаев реле крепится прямо к столбу с фонарем на высоту не более 3 м.

Наличие выносного датчика не меняет последовательность монтажа. Реле крепится в нужном месте таким образом, чтобы на него падали солнечные лучи, и никакие другие объекты не становились между солнцем и изделием. Блок подключается внутри помещения рядом с электросиловой. В идеале нужно использовать устройства, которые способны самостоятельно регулировать рабочие характеристики. Впрочем, большинство моделей оснащены обычными механическими тумблерами, настраивающими порог световой чувствительности.

На корпусе качественного изделия обязательно имеются указатели, упрощающие процесс подключения и регулировки прибора. При вращении тумблера в сторону возрастания фотореле будет срабатывать быстрее и с наступлением сумерек включит фонарь. Если тумблер повернуть в другом направлении, то порог чувствительности уменьшится, что может привести к включению света только с наступлением полной темноты.

Фотореле можно собрать самостоятельно, причем сделать это довольно просто. Чтобы изделие было компактным, нужно исключить применение габаритных элементов. Не стоит брать эмиттерный повторитель в сборе, лучше всего сконструировать его из двух транзисторов для повышения входного тока.

Подключите в схему реле малой мощности, используемое в качестве транзисторного каскада. Чтобы исключить воздействие обратного тока, нужно воспользоваться диодами, проводящими электричество исключительно в одном направлении. Согласно простой истине, если напряжение повышается, изделие становится более чувствительным.

к содержанию ↑

Советы и рекомендации

Процесс выбора усложнен большим разнообразием датчиков движения, характеризующихся разным функционалом. Чтобы выбрать подходящее фотореле, следует учесть ряд факторов. Первый и самый важный – условия будущей эксплуатации. На придомовых территориях загородных домов желательно использовать изделия с возможностью изменения порога светочувствительности. Отличным вариантом станет дополнительный монтаж датчика времени.

Нужно помнить о соответствии мощности, на которую обращалось внимание в начале статьи. Наконец, не стоит забывать о ценовой политике: не следует покупать устройство с лишним функционалом, который даже не будет использоваться. Но это повлияет на стоимость изделия и приведет к ненужной переплате.

Таким образом, фотореле для уличного освещения предназначены для автоматического управления осветительными системами и существенного продления рабочего ресурса отдельных приборов. Свет будет работать лишь в то время, когда это нужно. Автоматический контроль позволит создать максимально экономичную систему, а для управления ею не потребуется оператор сети.

Следует помнить, что схема подключения датчика света имеется на корпусе изделия. Это упрощает процесс ввода прибора в эксплуатацию.

Датчик света для уличного освещения: виды, технические параметры, подключение и настройка

Что такое ретранслятор Azure? — Лазурное реле

• 23.06.2020
• 3 минуты на чтение

В этой статье

Служба ретрансляции Azure позволяет безопасно предоставлять услуги, работающие в корпоративной сети, общедоступному облаку. Вы можете сделать это, не открывая порт на брандмауэре или не внося серьезных изменений в инфраструктуру корпоративной сети.

Служба ретрансляции поддерживает следующие сценарии между локальными службами и приложениями, работающими в облаке или в другой локальной среде.

• Традиционная односторонняя связь, связь запрос / ответ и одноранговая связь
• Распространение событий в Интернете для включения сценариев публикации / подписки
• Двунаправленная и небуферизованная передача данных по сокетам через границы сети

Azure Relay отличается от технологий интеграции на уровне сети, таких как VPN.Область действия ретранслятора Azure может быть ограничена одной конечной точкой приложения на одном компьютере. Технология VPN гораздо более навязчива, поскольку она полагается на изменение сетевой среды.

Основной поток

В шаблоне ретранслируемой передачи данных используются следующие основные шаги:

1. Локальная служба подключается к службе ретрансляции через исходящий порт.
2. Создает двунаправленный сокет для связи, привязанной к определенному адресу.
3. Затем клиент может взаимодействовать с локальной службой, отправляя трафик в службу ретрансляции, нацеленную на этот адрес.
4. Затем служба ретрансляции передает данные локальной службе через двунаправленный сокет, выделенный для клиента. Клиенту не требуется прямое подключение к локальной службе. Не обязательно знать, где находится служба. Кроме того, локальной службе не требуются входящие порты, открытые на брандмауэре.

Характеристики

Azure Relay имеет две функции:

• Гибридные подключения — использует открытые стандартные веб-сокеты, что позволяет использовать многоплатформенные сценарии.
• WCF Relays — использует Windows Communication Foundation (WCF) для включения удаленных вызовов процедур. WCF Relay — это устаревшее решение для ретрансляции, которое многие клиенты уже используют со своими моделями программирования WCF.

Гибридные соединения

Функция гибридных подключений в Azure Relay представляет собой безопасную эволюцию функций ретрансляции с открытым протоколом, существовавших ранее. Вы можете использовать его на любой платформе и на любом языке. Функция гибридных подключений в Azure Relay основана на протоколах HTTP и WebSockets.Он позволяет отправлять запросы и получать ответы через веб-сокеты или HTTP (S). Эта функция совместима с WebSocket API в распространенных веб-браузерах.

Подробнее о протоколе гибридного подключения см. В руководстве по протоколу гибридного подключения. Вы можете использовать гибридные соединения с любой библиотекой веб-сокетов для любой среды выполнения / языка.

Примечание

Гибридные подключения Azure Relay заменяет старую функцию гибридных подключений служб BizTalk. Функция гибридных подключений в службах BizTalk была создана на основе ретранслятора WCF служебной шины Azure.Возможность гибридных подключений в Azure Relay дополняет уже существующую функцию WCF Relay. Эти две возможности службы (WCF-ретрансляция и гибридные подключения) существуют параллельно в службе ретрансляции Azure. У них общий шлюз, но в остальном это разные реализации.

Реле WCF

WCF Relay работает с полной .NET Framework и WCF. Вы создаете соединение между локальной службой и службой ретрансляции с помощью набора привязок «ретранслятора» WCF. Привязки ретранслятора сопоставляются с новыми элементами привязки транспорта, предназначенными для создания компонентов канала WCF, которые интегрируются с служебной шиной в облаке.Дополнительные сведения см. В разделе «Начало работы с WCF Relay».

Гибридные соединения

по сравнению с реле WCF

Hybrid Connections и WCF Relay обеспечивают безопасное подключение к активам, существующим в корпоративной сети. Использование одного над другим зависит от ваших конкретных потребностей, как описано в следующей таблице:

	Реле WCF	Гибридные соединения
WCF	х
.NET Core		х
.NET Framework	х	х
JavaScript / Node.js		х
Открытый протокол на основе стандартов		х
Модели программирования RPC		х

Архитектура: Обработка входящих запросов ретрансляции

На следующей схеме показано, как входящие запросы ретрансляции обрабатываются службой ретрансляции Azure:

1. Прослушивающий клиент отправляет запрос на прослушивание службе ретрансляции Azure.Балансировщик нагрузки Azure направляет запрос на один из узлов шлюза.
2. Служба ретрансляции Azure создает ретранслятор в хранилище шлюза.
3. Отправляющий клиент отправляет запрос на подключение к прослушивающей службе.
4. Шлюз, получивший запрос, ищет реле в хранилище шлюза.
5. Шлюз пересылает запрос на соединение на правильный шлюз, указанный в хранилище шлюзов.
6. Шлюз отправляет прослушивающему клиенту запрос на создание временного канала для узла шлюза, ближайшего к отправляющему клиенту.
7. Подслушивающий клиент создает временный канал к шлюзу, ближайшему к отправляющему клиенту. Теперь, когда соединение установлено между клиентами через шлюз, клиенты могут обмениваться сообщениями друг с другом.
8. Шлюз пересылает любые сообщения от слушающего клиента отправляющему клиенту.
9. Шлюз пересылает любые сообщения от отправляющего клиента к слушающему клиенту.

Следующие шаги

RTCConfiguration — веб-API | MDN

bundlePolicy Необязательно

Указывает, как обрабатывать согласование кандидатов, когда удаленный узел несовместим со стандартом SDP BUNDLE.Это должно быть одно из значений из перечисления RTCBundlePolicy . Если это значение не включено в словарь, предполагается "сбалансированный" .

сертификаты Дополнительно

Массив объектов типа RTCCertificate , которые используются соединением для аутентификации. Если это свойство не указано, набор сертификатов создается автоматически для каждого экземпляра RTCPeerConnection . Хотя для данного соединения используется только один сертификат, предоставление сертификатов для нескольких алгоритмов может повысить шансы на успешное соединение в некоторых обстоятельствах.См. Раздел Использование сертификатов для получения дополнительной информации. Этот параметр конфигурации нельзя изменить после того, как он был впервые указан; после установки сертификатов это свойство игнорируется в будущих вызовах RTCPeerConnection.setConfiguration () .

iceCandidatePoolSize Дополнительно

16-разрядное целое число без знака, которое определяет размер предварительно загруженного пула кандидатов ICE. Значение по умолчанию — 0 (это означает, что предварительная выборка кандидатов не выполняется). В некоторых случаях вы можете обнаружить, что соединения можно установить быстрее, позволив агенту ICE начать выборку кандидатов ICE до того, как вы начнете пытаться подключиться, так что они уже доступны для проверки при RTCPeerConnection.setLocalDescription () вызывается.

Изменение размера пула кандидатов ICE может инициировать начало сбора ICE.

iceServers Дополнительно

Массив из объектов RTCIceServer , каждый из которых описывает один сервер, который может использоваться агентом ICE; обычно это серверы STUN и / или TURN. Если это не указано, попытка подключения будет предпринята при отсутствии доступных серверов STUN или TURN, что ограничивает подключение локальными узлами.

iceTransportPolicy Дополнительно

Текущая транспортная политика ICE; это должно быть одно из значений из перечисления RTCIceTransportPolicy . Если политика не указана, по умолчанию предполагается все , что позволяет рассматривать всех кандидатов. Значение relay ограничивает кандидатов теми, которые ретранслируются через другой сервер, такой как сервер STUN или TURN.

peerIdentity Необязательно

DOMString , который указывает идентификатор целевого однорангового узла для RTCPeerConnection .Если это значение установлено (по умолчанию null ), RTCPeerConnection не будет подключаться к удаленному узлу, если он не сможет успешно пройти аутентификацию с заданным именем.

rtcpMuxPolicy Необязательно

Политика мультиплексирования RTCP, используемая при сборе кандидатов ICE для поддержки немультиплексированного RTCP. Значение должно быть одним из значений из перечисления RTCRtcpMuxPolicy . По умолчанию «требуется» .

RTCBundlePolicy enum

Перечисление RTCBundlePolicy определяет строковые константы, которые используются для запроса определенной политики для сбора кандидатов ICE, если удаленный одноранговый узел не «поддерживает BUNDLE» (совместим со стандартом SDP BUNDLE для объединения нескольких потоков мультимедиа. на единой транспортной развязке).Все реализации браузеров поддерживают BUNDLE.

Если удаленная конечная точка поддерживает BUNDLE, все дорожки мультимедиа и каналы данных объединяются в единый транспортный поток по завершении согласования, независимо от используемой политики, и любые избыточные транспорты, которые были созданы изначально, закрываются в этой точке.

Примечание: С технической точки зрения, BUNDLE позволяет всему потоку мультимедиа между двумя одноранговыми узлами проходить через один 5-кортеж ; то есть от одного IP-адреса и порта на одном узле к одному IP-адресу и порту на другом узле с использованием одного и того же транспортного протокола.

Константа	Описание
«сбалансированный»	Агент ICE изначально создает по одному RTCDtlsTransport для каждого типа добавляемого контента: аудио, видео и каналов данных. Если удаленная конечная точка не поддерживает BUNDLE, то каждый из этих транспортов DTLS обрабатывает все коммуникации для одного типа данных.
"макс-совместимость"	Агент ICE изначально создает один RTCDtlsTransport для каждой медиа-дорожки и отдельный для каналов данных.Если удаленная конечная точка не поддерживает BUNDLE, все согласовывается на этих отдельных транспортных протоколах DTLS.
"max-bundle"	Агент ICE изначально создает только один RTCDtlsTransport для переноса всех данных RTCPeerConnection . Если удаленная конечная точка не поддерживает BUNDLE, то согласовывается только одна дорожка, а остальные игнорируются.

Перечисление

RTCIceTransportPolicy

Перечисление RTCIceTransportPolicy определяет строковые константы, которые можно использовать для ограничения транспортных политик кандидатов ICE, которые должны учитываться в процессе подключения.

Константа	Описание
"все"	Будут рассмотрены все кандидаты ICE.
"общедоступный" Это устаревший API, работа которого больше не гарантируется.	Будут рассматриваться только кандидаты ICE с общедоступными IP-адресами. Удалено из рабочего проекта спецификации от 13 мая 2016 г.
«реле»	Будут рассмотрены только кандидаты ICE, IP-адреса которых ретранслируются, например, проходящие через сервер TURN.

Перечисление

RTCRtcpMuxPolicy

Перечисление RTCRtcpMuxPolicy определяет строковые константы, которые указывают, какие кандидаты ICE собраны для поддержки немультиплексированного RTCP. <<< добавить ссылку на информацию о мультиплексном RTCP.

Константа	Описание
«согласовать»	Поручает агенту ICE собрать кандидатов как RTP, так и RTCP.Если удаленный партнер может мультиплексировать RTCP, то кандидаты RTCP мультиплексируются поверх соответствующих кандидатов RTP. В противном случае кандидаты RTP и RTCP возвращаются отдельно.
"требуется"	Сообщает агенту ICE собрать кандидатов ICE только для RTP и мультиплексировать RTCP поверх них. Если удаленный узел не поддерживает мультиплексирование RTCP, согласование сеанса не выполняется.

В приведенной ниже конфигурации устанавливаются два сервера ICE.Первый, stun: stun.services.mozilla.com , требует аутентификации, поэтому предоставляются имя пользователя и пароль. У второго сервера два URL: stun: stun.example.com и stun: stun-1.example.com .

  var configuration = {iceServers: [{
                          urls: "stun: stun.services.mozilla.com",
                          имя пользователя: "[email protected]",
                          учетные данные: "webrtcdemo"
                      }, {
                          urls: ["оглушить: оглушить.example.com "," stun: stun-1.example.com "]
                      }]
};

var pc = new RTCPeerConnection (конфигурация);

Таблицы BCD загружаются только в браузере

Frame relay photo connect Бесплатная загрузка для Windows

Frame Relay Photo Connect

в программном информере

Photo Frame Show предлагает красивые 3D-рамки для ваших фотографий.

Photo Frame Show — это … другие проекты. Photo Frame Show предлагает … различные фоторамки с

15 EpcSoft 986 Условно-бесплатное ПО

Easy Photo Frame позволяет добавлять рамки и эффекты к вашим фотографиям.

10 ZeallSoft 2,109 Условно-бесплатное ПО

Photo Frame Maker — это простое приложение для добавления рамок к фотографиям пользователей.

6 XQSoft 527 Условно-бесплатное ПО

Вы можете улучшить свою фотографию с помощью более 400 предоставленных классных рамок.

14 EasyTools Inc.1,315 Условно-бесплатное ПО

Photo Frame Genius может улучшить ваши фотографии с помощью рамок, картинок и масок.

44 программное обеспечение mojosoft 6 725 Условно-бесплатное ПО

Photo Frame Studio — это инструмент, который добавляет рамки к фотографиям.

Подробнее Frame Relay Photo Connect

Frame Relay Photo Connect: введение

764 Программное обеспечение для редактирования фотографий 72 039 Условно-бесплатное ПО

Инструмент для редактирования фотографий, позволяющий смешивать изображения и украшать их с помощью эффектов и клипартов.

30 Программное обеспечение для редактирования фотографий 11 526 Условно-бесплатное ПО

Простой редактор изображений и оптимизатор со спецэффектами, рамками и текстом.

7 EarlMountain Technology Co., Ltd 819 Условно-бесплатное ПО

Photo Frame Master — это простой инструмент для улучшения фотографий.

42 Программное обеспечение AMS 5 348 Условно-бесплатное ПО

Инструмент для цифрового скрапбукинга и фотоколлажей.

30 Компания Wondershare Software Co., Ltd. 7 302 Условно-бесплатное ПО

Хорошая программа для создания фотоколлажей с разными макетами.

7 Программное обеспечение AMS 2,433 Условно-бесплатное ПО

Смешивайте фотографии с помощью шаблонов коллажей, используя фоторамки и эффекты масок.

Дополнительные заголовки, содержащие фото с реле кадра.

Роджер Липскомб 639 Бесплатное ПО

Publish to Photo Frame — это надстройка для фотоальбома Windows Live.

6 Lovelysoft 874 Условно-бесплатное ПО

Desktop Photo Frame Set позволяет создавать красивые настольные фоторамки.

66 GimSofts, Inc. 170 Бесплатное ПО

Free Photo Frame Editor — программа для создания окон из фотографий.

1 Пер Амундсен 153 Бесплатное ПО

Общайтесь с друзьями в сети через Интернет-ретранслятор.

2 MadWeb NetWorks LLC 1 Условно-бесплатное ПО

IRCplus — это сервер IRC / IRCX (Internet Relay-Chat), который позволяет клиентам IRC подключаться к вашему компьютеру….

6 Purple Communications 114 Бесплатное ПО

3 способа подключения к Purple — VRS, VP и IP-Relay!

11 Программное обеспечение UpClock 489 Бесплатное ПО

Это настольная версия, в которой вы можете создать любимую фотографию в рамке.

3 Leansoft 30

Приложение для изменения размера файла цифровой фоторамки.Отформатируйте и оптимизируйте свои изображения.

1 ALSEDI Group 45 Условно-бесплатное ПО

Это небольшое приложение, отображающее ваши фотографии в плавающей фоторамке.
