Индукционная плита подключение к сети: Как правильно подключить индукционную варочную панель к сети

Подключение варочной панели к электросети

При подключении варочной панели можно столкнуться с проблемами, которые заставляют задуматься не только рядового пользователя, но и опытного электрика:

• какой кабель выбрать для монтажа электропроводки от щитка до варочной поверхности

• каким автоматом подключить панель в электрощитке

• как соединить 4 провода выходящих из плиты и 3 провода кабеля питания электропроводки

• как правильно подключить и не перепутать жилы кабеля на клеммнике

Подробно рассмотрим все эти моменты далее. Но сперва определимся с возможными дополнительными закупками. Чтобы подключить варочную панель вам понадобятся следующие материалы:

• кабель ВВГнг-Ls или NYM

• спец.розетка + вилка для плит на ток 32А-40А (заказать качественный комплект можно — ОТСЮДА)

• провод ПВС, если в комплекте с панелью не идет никаких проводов

• дифференциальный автомат

• наконечники НШВ

• клеммник или гильзы ГМЛ

Кабель электропроводки для подключения

Перво-наперво уясните для себя, что варочная панель должна подключаться отдельной линией электропроводки непосредственно с распредщита. Не допускается запитывать ее от существующей общей распредкоробки на кухне или уже смонтированных розеток.

Кабель должен быть обязательно трехжильным и медным, а какой марки ВВГнГ-Ls или NYM решать вам. Какой кабель лучше и чем они отличаются можно подробно прочитать в статье «4 отличия NYM от ВВГнГ-Ls».

Самое главное правильно подобрать сечение. Свод правил СП31-110-2003 составленный на основании ГОСТ и ПУЭ гласит, что для плит необходимо выбирать сечение минимум 6мм2.

Но судя по всему здесь речь идет о предварительном монтаже проводки в квартире, когда еще не известно какой мощности варочная панель будет установлена. Поэтому изначально и должно закладываться сечение 6мм2, достаточное для подключения большинства существующих моделей.

Если ваша мощность меньше чем 7квт, и вы уверены, что в будущем не будете покупать новую более энергоемкую плиту, то можно ориентироваться по следующей таблице:

А что делать, если кабель уже проложен (ВВГнг-Ls 3*2,5мм2), но он оказался меньшего сечения, чем нужно для максимально возможной мощности варочной панели (7,2квт). При этом заново штробить стены нет ни возможности, ни желания.

В этом случае, можно обезопасить себя двумя способами, правда придется смириться с тем, что вы не сможете пользоваться всей мощностью панели:

• установить в щитке выключатель исходя из номинального сечения кабеля, а не мощности плиты (смотри по таблице выше, согласно сечению)

• программно задать режим работы панели, при котором не возможно будет включение одновременно всех конфорок

То есть, если вы еще не знаете какая у вас будет варочная поверхность, смело закладывайте 6мм2. Только имейте в виду, что маломощные панели имеют небольшого размера клеммники, не рассчитанные на 6мм2. И корректно, напрямую подключить такой провод не всегда удобно, можно и выломать зажим.

Подключение индукционной варочной поверхности в щитке

Обязательное условие монтажа варочной панели и духового шкафа — это подключение этих приборов через УЗО+автомат, либо дифференциальный автомат с током утечки 30мА.

Простые автоматические выключатели не смогут обеспечить защиту в случае повреждения изоляции и утечки на корпус.

• В щитке фазный провод кабеля (обычно для фазы выбирают коричневый, серый или другие цвета кроме синего и желто-зеленого) подключают к нижней клемме диффавтомата без надписи N или с цифрой 2

• Нулевую жилу (выбирайте провод синего цвета) — к клемме снизу, имеющей маркировку с латинской буквой N

• Жилу желто-зеленого цвета (защитное заземление) к заземляющей шинке

Розетка и вилка для варочной панели

Если вы не намерены заводить кабель напрямую в панель, то вам придется устанавливать под нее отдельную розетку.

Использование вилки более удобный вариант в части обслуживания и эксплуатации варочной панели.

Например при влажной уборке панель должна быть обесточена. Если у вас нет розетки, придется по два раза бегать к щитку и отключать автомат. А так выдернул вилку, протер поверхность и подключил обратно.

Розетка должна устанавливаться на удобной высоте. Рекомендуемое расстояние от пола — до 90см.

При этом не допускается, чтобы подрозетник находился на одном уровне с варочной панелью. Лучше всего будет разместить ее справа или слева от прибора.

Если вы хотите рядом установить еще и духовой шкаф, то розетка должна находится ниже уровня духовки. Обычно это расстояние на уровне ножек кухни.

Слишком близко к полу делать также нельзя, имейте в виду вероятность затопления и протечек водопровода!

Какую брать розетку? При маломощной панели до 3,5кВт (обычно двухконфорочные) можно все подключить через евророзетку и соответствующую вилку.

Однако она будет постоянно работать на свою номинальную мощность 16А и скорее всего сильно греться.

Кроме того, если вы изначально взяли кабель 3*6мм2, то завести его на контакты вилки будет большой проблемой. Поэтому предпочтительнее использовать специальную вилку и розетку для плит, рассчитанную на токи до 40А.

Если у вас индукционная панель мощностью более 3,5квт, то подключение через обычную вилку и розетку тем более запрещено!

Расположение фазного и нулевого провода в розетке не играет существенной роли. Главное правильно подключить заземляющую жилу (сверху на контакт заземления).

А вот при подключении вилки желательно соблюсти «полярность». Не зря производители маркируют клеммы на которые должна заходить фаза и ноль. Но даже если и перепутаете панель все равно должна работать исправно.

Для подключения вилки понадобится провод. Не всегда он идет в комплекте. При отсутствии штатного, необходимо приобрести трехжильный провод ПВС. Сечение провода должно соответствовать мощности прибора (смотри таблицу выше).

Разбираете корпус вилки, пропускаете через него провод. Снимаете изоляцию с внешней оболочки на такую длину, чтобы ее край после сборки вилки, был придавлен специальным фиксатором.

Зачищаете жилы и для обеспечения лучшего контакта опрессовываете наконечником НШВ.

Затягиваете винтовые разъемы вилки:

• фазу и ноль под крайние клеммы

• заземление — под верхний винт

Большое неудобство таких моделей, что они очень сильно «выпирают» из стены — на 5-7см.

Учитывайте этот момент при сборке кухни заранее.

Подключение панели без вилки

Если выступающая на несколько сантиметров розетка вас не устраивает и вы хотите все аккуратно спрятать в подрозетник или распаечную коробку, то сделать это можно двумя способами:

• через гильзы ГМЛ

• через монтажную коробку КлК-5С

Во-первых определимся с проводами. На многих моделях из панели уже выходит подключенный кабель, но имеет он 4 жилы. А у вас в подрозетнике только три. Как быть?

Дело в том, что такие варочные поверхности одновременно рассчитаны как на однофазное 220В подключение, так и на двухфазное 380В. При этом одна половина конфорок будет работать от одной фазы 220V, а другая от второй.

Некоторые считают, что вторая фаза используется только для питания управления.

Это не так. Мощность распределяется равномерно по обоим фазам. Чтобы все это дело подключить на привычные 220 Вольт просто убираете одну жилу в сторону и изолируйте ее.

Остается ноль (обычно синий провод), заземление (желтозеленый) и фаза (коричневый, черный или другой расцветки).

Можно объединить два фазных провода в один через наконечник. Например во многих панелях Bosch , где кабель идет не съемный, так изначально и сделано.

Встречается вариант и с 5-ти жильным кабелем. Такие панели обычно большой мощности от 7 квт и выше. Они изначально рассчитаны на 380В. Чтобы их подключить к сети 220В нужно соединить попарно по две жилы.

Например черный и коричневый провода пустить на фазу, а синий и серый на ноль. Земля желто-зеленый остается одиночным.

Но если строго соблюдать правила, то такое подключение не совсем верное. Так как защитный проводник PE должен быть одного сечения с фазными. А он у вас будет в два раза тоньше.

Соединение гильзами

Теперь нужно соединить проводку в подрозетнике с кабелем идущим на панель. Подбираете соответствующие сечению жил гильзы ГМЛ.

Если сечения жил разные, например из стены выходят 6мм2, а на панель идет 4мм2, то с одной стороны (меньшей) гильза уплотняется дополнительным проводом.

После чего концы запрессовываются пресс клещами и изолируются изолентой или термотрубкой.

Теперь все это аккуратно можно спрятать в подрозетник.

Соединение через монтажную коробку

Гильзование неудобно тем, что во-первых соединение получается не разборным, а во-вторых для опрессовки нужен спец.инструмент. Не у всех есть в наличии пресс, а обжимать пассатижами такие соединения нельзя.

В этом случае на помощь придет монтажная коробка КлК-5С. Кроме отвертки здесь ничего не нужно, да и отходящий кабель можно отсоединить в любой момент.

Правда контакты у нее могут оказаться довольно нежными, поэтому не перестарайтесь с усилием затяжки.

К тому же, габаритные размеры у нее в отличии от мощных розеток небольшие и все это дело можно удобно смонтировать за шкафчиками кухни.

Подключение выполняется традиционно:

• ноль через винтовую клемму N (синие провода)

• земля обозначена значком «заземление» — желтозеленая жила

• сверху три фазных разъема. Лишние фазы, если у вас 220В откидываете и изолируете.

Схемы подключения индукционной варочной панели

После всех выполненных работ можно приступать к непосредственному подключению кабеля к клеммам варочной панели. На обратной стороне панели должна быть наклейка, рисунок или графическое обозначение заводской схемы подключения.

Для однофазной сети выбирайте схему, которая чаще всего обозначается как 1N.

По этой схеме клеммы под номерами 1,2,3 и клеммы 4,5 должны быть соединены между собой перемычками.

Такие перемычки из меди или латуни должны идти в комплекте с варочной панелью. Обычно они расположены в отдельном «кармашке», там же где и клеммы.

Если вы не установите данные шунты, то у вас будет греть только часть варочной поверхности.

Зачастую такая же проблема может возникнуть в процессе эксплуатации, когда из-за плохого контакта и нагрева одна из перемычек отгорает.

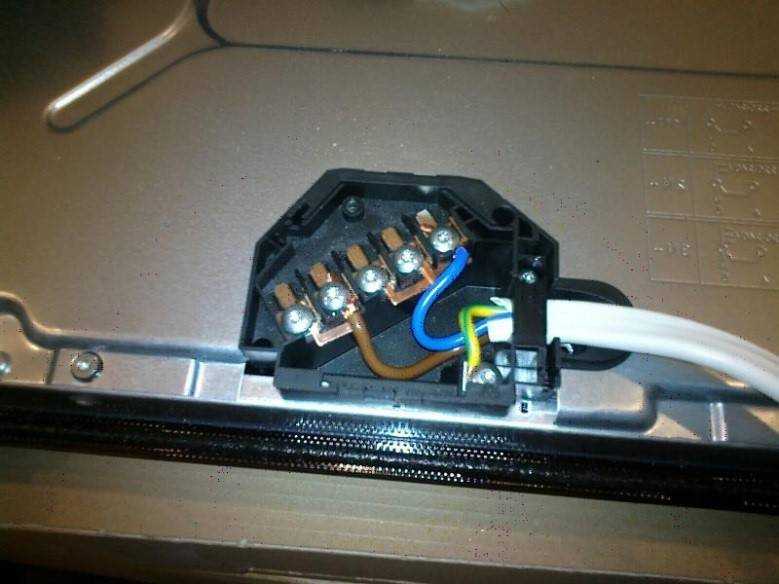

Перед подключением, с провода ПВС снимается изоляция и жилы опрессовываются. Здесь можно использовать наконечники НШВ, НКИ, НШПИ. Перед установкой проверьте, хватает ли свободного места в клеммной коробке для монтажа тех или иных наконечников.

Иногда приходится их укорачивать, либо вообще отказаться от какого-то вида.

Сначала устанавливаются перемычки. Согласно схемы для однофазной варочной панели монтируете их на клеммы 1-2-3.

После этого фазную жилу подключаете на клемме №3 и затягиваете контакты.

Для подключения ноля монтируете перемычку между четвертой и пятой клеммой.

В клемму №5 заводите нулевую жилу синего цвета и затягиваете контакт.

Последнюю свободную жилу — защитное заземление подключаете в разъем имеющий значок «заземление».

Вот несколько схем подключения для разных моделей варочных панелей Bosch, Electrolux, Zanussi, Hansa, Gorenje:

GorenjeElectroluxZanussiHansaBosch

Частые ошибки при подключении

Если после подключения панель начинает работать непонятным образом — сама выключается, через несколько секунд может опять включиться. Не спешите грешить на неправильный монтаж.

Вполне возможно что в программе выставлена защита от детей, вода пролилась на сенсоры, или случайно нажали не на те кнопки. У некоторых моделей есть функция распознавания посуды. Пока не поставите на конфорку кастрюлю, разогреваться она не будет.

Еще одна распространенная проблема — работают только две конфорки из четырех, а остальные демонстрируют остаточное тепло (высвечивается буква H). Это связано с блокировкой при однофазном подключении трехфазных моделей.

Таким образом программно ограничивается мощность.

Поэтому сперва хорошо разберитесь с документацией и только потом обратно лезьте в клеммник подключения.

Пять распространенных ошибок которые могут привести к выходу из строя вашей панели, либо пожару из-за неправильного монтажа и подключения:
1Использование обычной розетки евро и вилки на 16А для панелей мощностью более 3,5кВт.

2Подключение через простой автомат с тепловым расцепителем, без УЗО или дифф. автомата. 3Применение кабеля меньшего сечения для мощных варочных поверхностей (3*2,5мм для 7кВт). 4Подключение варочной панели и духового шкафа к общей распредкоробке на кухне без выделенной линии от распредщитка. 5Отсутствие фазной перемычки на одной из клемм. В результате половина конфорок может не работать. Либо панель вообще не включится, если этот контакт отвечал за подачу напряжения на управление.

Источники — //cable.ru, Кабель.РФ

Как подключить индукционную варочную панель к сети. Какой провод нужен?

Подключение индукционной варочной панели к 3-фазной (400 В) или 1-фазной (230 В) установке всегда должно выполняться квалифицированным электриком с опытом работы. Если вы сами не знаете, как подключить индукционную систему дома, обратитесь за помощью к специалисту. Безопасность — это самое главное!

Чтобы избежать перегрузки электрической установки, рекомендуется устанавливать индукционную варочную панель на полностью независимую отдельную электрическую цепь с соответствующей защитой. На сайте https://dcl.com.ua/production/magnetik/ вы найдете предложения качественных шнуров питания с литыми штепсельными вилками для бытовой техники с гарантией от производителя.

Кроме того, важно использовать соответствующее поперечное сечение соединительного кабеля, т.е. кабеля в стене. Вам понадобится хороший электрик с квалификацией SEP, который сможет вмонтировать электрическую проводку для кухни.

Подключение индукционной варочной панели

Независимо от того, какую индукционную плиту вы купили или планируете купить, ее подключение должно производиться в соответствии с рекомендациями данного производителя. Любое другое подключение (даже если оборудование работает) аннулирует гарантию (в случае покупки новой плиты)!

Индукционная плита. Какие провода использовать?

Согласно рекомендациям большинства производителей, минимальное сечение соединительного кабеля (от коробки с защитой от перенапряжения до пластины) должно составлять:

• Для 3-фазной установки (400 В) используется кабель сечением не менее 5×2,5 мм2.
• Для 1-фазной установки (230 В) используется кабель не менее 3×4 мм2.
• Какой нужен электрический провод к индукционной варочной панели?

Так много рекомендаций производителей… Теперь немного из жизненного опыта. Особенно, когда речь идет о 1-фазной установке, подключение пластины на кабеле 4 мм2 (рекомендуется большинством производителей), очевидно, имеет смысл и оправданно. Тем не менее, часто случается, что в доме или квартире у нас уже есть кабель 2,5 мм2, и мы не хотим разгромить всю квартиру только для подключения индукции на кухне.

Использование провода 2,5 мм2 к индукционной варочной панели (разумеется, если он рассчитан на 230 В), может иметь место по нескольким причинам:

Максимальная нагрузка на кабель 2,5 мм2 составляет 30 А, т. е. при установке на 230 В почти 7 кВт (почти точно максимальная мощность индукционных плит).

Даже если они имеют мощность 7,2 или 8 кВт, однофазные индукционные плиты никогда не достигают этой мощности. Никогда! Контроллер, включающий соответствующие индукционные поля, всегда переключает напряжение таким образом, что плата достигает мощности около 3,5-4 кВт за один раз. Даже если мы готовим во всех индукционных полях (есть исключения!)

Очень часто (особенно в блоках) провод между счетчиком и коробкой с защитой имеет сечение 2,5мм2. В этом случае использование кабеля 4 мм2 для доступа к приемнику (плате) не имеет смысла! Никогда не увеличивайте поперечное сечение провода, если оно уменьшено.

Всегда лучше следовать рекомендациям производителя и выбирать провод большего сечения.

электрика — Подключение индукционной плиты 3700 Вт — специальная проводка?

спросил 2 года, 2 месяца назад

Изменено 2 года, 1 месяц назад

Просмотрено 794 раза

Эту индукционную варочную панель VÄLBILDAD с 2 конфорками я приобрел в Ikea в Германии. Я получил его с электрическим кабелем, подключенным к плите, но без вилки. Я бы не стал подключать его сам, если бы считал, что для индукции требуется какая-то особая проводка, но из того, что я прочитал, кажется, что требуется только обычная розетка 230 В 16 А, которая есть у меня на кухне. Плита 3700 Вт.

В руководстве написано:

Этот прибор имеет крепление типа «Y» с кабелем типа H05V2V2-F. МОНОФАЗНОЕ подключение: мин. сечение проводников: 3×1,5мм2

Прилагаю фото проводов и схему подключения.

Кто-нибудь может подсказать, можно ли просто купить вот такую ​​электрическую вилку 230В 16А, например, и подключить варочную панель к розетке 16А, или мне вызвать электрика?

Большое спасибо.

Я в Германии.

• электрика
• проводка

4

Да, если у вас уже есть розетка Schuko (и это единственная розетка в этой цепи), вы можете просто воткнуть такую ​​вилку в кабель и воткнуть его в розетку. 3700 Вт на самом деле есть (округлено в маркетинговых целях).

Редактировать: я заметил в инструкции к индукционной плите, что можно ограничить мощность, потребляемую плитой. Если вы беспокоитесь о том, что ваша проводка недостаточно качественная, или если автоматический выключатель срабатывает, когда вы используете варочную панель на полную мощность, вы можете ограничить ее до 3,5 кВт, 3 кВт или даже меньше.

Ссылка, которую вы дали, в значительной степени может работать, если у вас есть вилка европейского типа.

L1, N1, GND довольно прочный, для него не требуется специальный кабель или проводка, просто используйте кабель, соответствующий требованиям. «минимальное сечение проводников: 3×1,5 мм2»

Все вилки, соответствующие стандарту, обычно имеют номинальную силу тока с рейтингом безопасности 150% от максимальной нагрузки.

Если вы нажмете на номинальную мощность чуть выше температуры окружающей среды. если вы нажмете на 150% (16Ax150% = 25A), он будет достаточно теплым.

И, наконец, вы, вероятно, не получите эту печь на полную мощность, так как обычно люди используют печь только на 1/2~3/4 от полной мощности, вам некуда торопиться, не так ли?

проверьте, что на этикетке указано TOT.3700Watt, что означает, что общая мощность составляет 3700Watt (полная мощность), если вы не используете эту плиту всегда на полной мощности, вам следует подумать о покупке большей вилки.

Или используйте автоматический выключатель на 16А и выключатель >20А 🙂 так безопаснее, чем просто вилка.

И проверьте, есть ли в вашем доме/квартире хороший кабель, рассчитанный на 16 А на провод. Потому что бесполезно использовать хорошую вилку, но провод недостаточно большой, чтобы с ней справиться.

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Кабель, необходимый для установки новой индукционной плиты на существующий кабель духовки

Привет. Нам нужна новая индукционная плита взамен старой газовой.
Новая варочная панель рассчитана на 7,2 кВт. Вместо того, чтобы получить новый провод для поддержки варочной панели, мы подумали о том, чтобы использовать существующий провод духовки для питания как новой варочной панели, так и духовки.
Мощность существующей печи составляет 5,2 кВт.
Существующая газовая плита подключается к отдельной коробке с предохранителем на 3 ампера, поэтому очевидно, что ее нельзя использовать для новой плиты.
Плита подключена к отдельному проводу от блока УЗО, на котором есть выключатель УЗО 32А типа B. На кухне есть отдельный выключатель на 45А для отключения питания плиты.
В чем мы не уверены, так это в рейтинге существующего кабеля для духовки, и мы собираемся нанять профессионала, чтобы он посмотрел.
А пока есть простой способ узнать рейтинг? Это очень толстый серый кабель (шириной около 15 мм), а провода внутри него состоят примерно из 6 скрученных медных проводов. Общая толщина комбинированной меди составляет около 3-4 мм. На внешней оболочке провода нет явной маркировки.

Кроме того, какой номинал кабеля мне нужен для поддержки как духовки, так и новой варочной панели? Я пытался разобраться, но потом запутался с «разнообразием (?)»

Я знаю, я сказал, что к нам придет парень, чтобы посмотреть на это, но это так, я вроде как знаю, о чем он говорит !!

Обновление 22 марта
Спасибо за все ответы. Электрик посмотрел и порекомендовал либо модернизацию существующего кабеля и предохранителя, либо новый отдельный кабель от блока предохранителей к собственной распределительной коробке за шкафами, что кажется самым простым вариантом, поскольку его можно провести снаружи, а не под половицами.

3

3 ответа от электриков MyBuilder

Лучший ответ

Служба электробезопасности

Scarning • На сайте с 17 окт. 2011 • 696 рабочие места, 100% положительный отзыв

Похоже, у вас есть кабель диаметром 6 мм, который без проблем выдерживает 40 ампер.

Обычно вы складываете два элемента вместе, чтобы получить 12,4 кВт (12400 Вт/230 вольт = 53 ампера). В идеале 10-миллиметровый кабель от блока предохранителей был бы лучшим вариантом, но, принимая во внимание разнообразие, вы обычно допускаете постоянное использование 10 ампер, так что это снижает ток до 43 ампер, и тогда вы допускаете около 30% этого (т.е. 30% 43 ампера = примерно 15 ампер), поэтому кабель 6 мм с MXCB на 32 ампера должен подойти, но поговорите со своим электриком и посмотрите, что он скажет.

2014-03-17T18:35:01+00:00

Ответ получен 17 марта 2014 г.

Домашние электрические системы и системы безопасности

Manchester • На сайте с 29 июля 2015 г. • 15 рабочие места, 100% положительный отзыв

Стандартная цепь для духового шкафа и варочной панели мощностью до 15 кВт представляет собой двойную цепь 6 мм и заземление с автоматическим выключателем на 32 А типа B, что обеспечивает разнообразие (поскольку ваш кухонный прибор не всегда постоянно использует полную мощность из-за термостатического отключения). контролируемый)

2015-10-13T13:55:02+01:00

Ответ получен 13 октября 2015 г.
