Обозначение L и N в электрике
Каждый раз, пытаясь подключить люстру или бра, датчик освещенности или движения, варочную панель или вытяжной вентилятор, терморегулятор теплого пола или блок питания светодиодной ленты, а также любое другое электрооборудование, вы можете увидеть следующие маркировки возле клемм подключения – L и N.
Давайте разберемся, о чем говорят обозначения L и N в электрике.
Как вы, наверное, сами догадались это не просто произвольные символы, каждый из них несет конкретное значение и выполняет роль подсказки, для правильного подключения электроприбора к сети.
« L » — Эта маркировка пришла в электрику из английского языка, и образована она от первой буквы слова «Line» (линия) – общепринятого названия фазного провода. Также, если вам удобнее, можно ориентироваться на такие понятия английских слов как Lead (подводящий провод, жила) или Live (под напряжением).
Соответственно обозначением L маркируются зажимы и контактные соединения, предназначенные для подключения фазного провода.
По современным стандартам (ГОСТ Р 50462-2009 (МЭК 60446:2007), действующим в России, цвета фазных проводов – коричневый или черный. Но зачастую, может встречаться белый, розовый, серый или провод любого другого цвета, кроме синего, бело-синего, голубого, бело-голубого или желто-зеленого.
«N» — маркировка, образованная от первой буквы слова Neutral (нейтральный) – общепринятое название нулевого рабочего проводника, в России называемого чаще просто нулевым проводником или коротко Ноль (Нуль). В связи с этим, удачно подходит английское слово Null (нулевой), можно ориентироваться на него.
Обозначением N в электрике маркируются зажимы и контактные соединения для подключения нулевого рабочего проводника/нулевого провода. При этом это правило действует как в однофазной, так и трехфазной сети.
Цвета провода, которыми маркируется нулевой провод (нуль, ноль, нулевой рабочий проводник) строго синий (голубой) или бело-синий (бело-голубой).
Если уж мы говорим об обозначениях L и N в электрике, нельзя не отметить еще вот такой знак — , который также, практически всегда можно увидеть совместно с этими двумя маркировками. Таким значком отмечены зажимы, клеммы или контактные соединения для подключения провода защитного заземления (PE – Protective Earthing), он же нулевой защитный проводник, заземление, земля.
Общепринятая цветовая маркировка нулевого защитного провода – желто-зеленый. Эти два цвета зарезервированы только для заземляющих проводов и не встречаются при обозначении фазных или нулевых.
К сожалению, нередко, электропроводка в наших квартирах и домах выполнена с несоблюдением всех строгих стандартов и правил цветовой и буквенно-цифровой маркировки для электрики.
И знать предназначение маркировок L и N у электрооборудования, порой, недостаточно, для правильного подключения. Поэтому, обязательно прочитайте нашу статью «Как определить фазу, ноль и заземление самому, подручными средствами?», если у вас есть какие-то сомнения, этот материал будет как нельзя кстати.
что значат эти буквы, какой буквой обозначается заземление
При самостоятельном подключении электрического оборудования – светильников, вентиляции, автомата пользователи могут обнаружить буквенные обозначения клемм. L, N в электрике – это фаза и земля, к которым проводят соответствующие кабели.
Содержание
- Буквенная маркировка проводов
- L – обозначение фазы
- N – буквенный символ нуля
- PE – индекс заземления
- Расцветка изоляционного покрытия проводников
- Цвет жилы заземления
- Цветовое обозначение нулевых рабочих контактов
- Расцветка фазного провода
- Зачем использовать цветовую маркировку
- Нюансы ручной цветовой разметки
- Специфика разметки двухжильного провода
- Разметка трехжильного провода
- Порядок разметки пятипроводной системы
- Как маркировать совмещенные провода
- Расцветка проводки как способ ускорения монтажа
- Требования к расцветке проводки при монтаже
Буквенная маркировка проводов
Стандарты буквенной и цветовой маркировки проводовДля бытовых и промышленных электролиний применяются изолированные провода с внутренними токопроводящими жилами.
Изделия отличаются в зависимости от цвета изоляционного покрытия и маркировки. Обозначение фазы и нуля в электрике ускоряет ремонтные и монтажные работы.
Маркировка кабелей в электрических установках под напряжением до 1000 В регулируется ГОСТ Р 50462-2009:
- в п. 6. 2.1 указывается, что нулевой проводник маркируется как N;
- пункт 6.2.2. гласит, что провод защиты с заземлением обозначается PE;
- в п. 6.2.12 сказано, что в электрике L является фазой.
Понимание маркировки упрощает монтажные работы в хозяйственных, жилых и административных зданиях.
L – обозначение фазы
Обозначение L и N в электрикеВ сети переменного тока под напряжением находится фазный провод. В переводе с английского слово Line имеет значение активный проводник, линия, поэтому маркируется буквой L. Фазные проводники обязательно покрываются цветной изоляцией, поскольку, находясь в оголенном состоянии, могут стать причиной ожогов, травм человека, возгорания или выхода из строя различного оборудования.
N – буквенный символ нуля
Знак нулевого или нейтрального рабочего кабеля – N, от сокращения терминов neutral или Null. При составлении схемы так маркируются клеммы коммутации нуля в однофазной или трехфазной сети.
Слово «ноль» используется только на территории стран СНГ, во всем мире жила называется нейтраль.
PE – индекс заземления
Маркировка заземленияЕсли проводка заземлена, применяется буквенный маркер PE. С английского значение Protective Earthing переводится как провод заземления. Аналогично будут обозначаться зажимы и контакты для коммутации с заземляющим нулем.

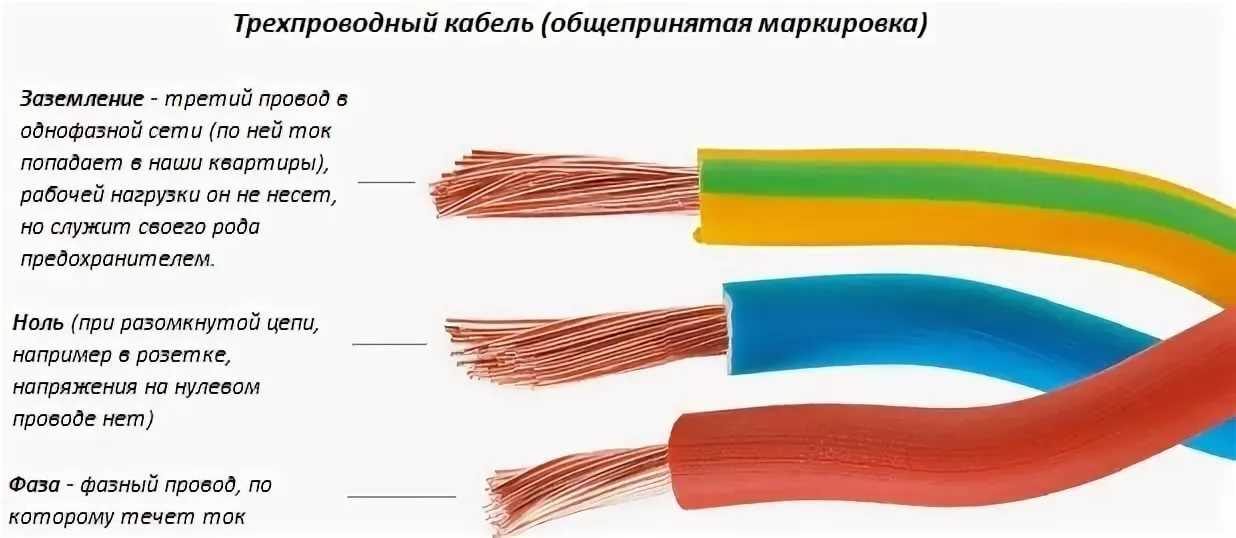

Расцветка изоляционного покрытия проводников
Обозначать по цветам кабели заземления, фазы и нуля необходимо в соответствии с требованиями ПУЭ. В документе установлены различия расцветки для заземления в электрощитке, а также для нуля и фазы. Понимание цветового обозначения изоляции исключает необходимость расшифровки буквенных маркеров.
Цвет жилы заземления
На территории РФ с 1 января 2011 года действует европейский стандарт МЭК 60446:2007.
В нем отмечено, что заземление имеет только желто-зеленую изоляцию. Если составляется электросхема, земля должна обозначаться как РЕ.
Жила заземления есть только в кабелях от 3-х жил.
В проводниках PEN, используемых в старых постройках, совмещены жилы земли и нуля. Изоляционное покрытие в данном случае имеет синий цвет заземления и желто-зеленые кембрики на точках соединения и концах провода. В некоторых случаях использовалась обратная маркировка – зануление желто-зеленого цвета с синими наконечниками.
Жилы земли и нуля PEN-кабелей тоньше, чем фазные.
Организация защитного заземления – обязательное условие создания электросети в жилом и промышленном строении. Его необходимость указана в ПУЭ и ГОСТ 18714-81. Стандарты гласят, что нулевое заземление должно иметь наименьший показатель сопротивления. Чтобы не запутаться, используют цветовую разметку кабелей.
Цветовое обозначение нулевых рабочих контактов
Цвет проводов в электропроводкеЧтобы не перепутать, где фаза, а где ноль, вместо букв L и N ориентируются на цвета кабелей.
Электрические стандарты отмечают, что нейтраль бывает синего, голубого, сине-белого оттенка вне зависимости от количества жил.
Обозначить ноль можно латинской литерой N, который на схеме читается как минус. Причина прочтения – участие нуля в замыкании электроцепи.
Расцветка фазного провода
Фаза – это токоведущая линия, которая при неосторожном касании может привести к поражению током. У мастеров-новичков часто возникают сложности с поиском кабеля. Обозначается фаза черным, коричневым, кремовым, красным, оранжевым, розовым, фиолетовым, серым и белым оттенком.
Буквенный индекс фазы – L. Он используется там, где провода не размечены цветом. При подключении кабеля к нескольким фазам рядом с литерой L ставится порядковый номер или латинские буквы А, В, С. Фазу также часто маркируют как плюс.
Фазный провод не может быть синим, голубым, зеленым или желтым.
Зачем использовать цветовую маркировку
Определить L и N в электрике можно при помощи индикаторной отвертки.
Понадобится прикоснуться кончиком к части изделия без изоляционного покрытия. Свечение индикатора свидетельствует о наличии фазы. Если светодиод не загорелся, жила нулевая.
Цветовое обозначение сокращает время на поиски нужного провода, устранение неисправности. Знание цветов проводников также исключает риски токового поражения.
Нюансы ручной цветовой разметки
Цветовая маркировка проводов с помощью кембрикаРучная разметка применяется в момент использования проводов одинакового цвета в домах старой застройки. Перед началом работ составляется схема с цветовыми значениями проводников. В процессе укладки помечать токоведущие жилы можно:
- стандартными кембриками;
- кембриками с термоусадкой;
- изоляционной лентой.
Правила допускают использование специальных наборов для маркировки. Точки установки маркеров для обозначения нуля и фазы указаны в ПУЭ и ГОСТе. Это концы провода и места его присоединения к шине.
Специфика разметки двухжильного провода
Термоусадочная трубка для проводовЕсли подключение кабеля к сети уже сделано, можно использовать индикаторную отвертку.
Сложность использования инструмента заключается в невозможности определения нескольких фаз. Их понадобится прозванивать мультиметром. Для предотвращения путаницы можно пометить электрический проводник цветом:
- выбрать трубки с термоусадкой или изоленты для обозначения нуля и фазы;
- работать с проводниками не по всей длине, а только на местах соединений и стыков.
Количество цветов определяется схемой. Главное при ее создании – не запутаться, не использовать желтые, зеленые или синие маркеры для фазы. Ее допускается размечать красным или оранжевым цветом.
Разметка трехжильного провода
При помощи мультиметра можно определить расположение фазы, ноля, и заземленияДля поиска фазы, заземления и нуля в трехжильном проводе целесообразно применять мультиметр. Его ставят на режим переменного напряжения и аккуратно щупами касаются фазы, потом – оставшихся жил. Показатели тестера следует записать и сравнить. В комбинации «фаза-земля» напряжение будет меньшим, чем в комбинации «фаза-ноль».
После уточнения линий можно делать маркировку. Понять, фаза – L или N, поможет соответствующая расцветка. У нуля она будет голубой или синей, у плюса – любой другой.
Порядок разметки пятипроводной системы
Электропроводка с трехфазной сети выполняется только пятижильным кабелем. Три проводника будут фазным, один – нейтральным, один – защитным заземлением. Цветовая маркировка применяется согласно нормативным требованиям. Для защиты используется желто-зеленая оплетка, для нуля – синяя или голубая, для фазы – из перечня разрешенных оттенков.
Как маркировать совмещенные провода
Для упрощения процесса монтажа проводки используются кабели с двумя или четырьмя жилами. Линия защиты тут соединяется с нейтралью. Буквенный индекс провода – PEN, где PE обозначает заземляющий, а N – нулевой проводник.
Согласно ГОСТу, используется особая цветовая маркировка. По длине совмещенный кабель будет желто-зеленым, а кончики и точки соединения – синими.
Выделяйте основные точки проблемных мест кембриками или изолентой.
Расцветка проводки как способ ускорения монтажа
Правильная расцветка проводки ускоряет монтаж электропроводкиДо начала действия ГОСТ Р 50462-2009 кабели маркировались белым или черным цветом. Определение фазы и нуля производилось при расключении контролькой в момент подачи питания.
Использование цветовых маркеров упрощает ремонтные работы, обеспечивает их безопасность и удобство. Ориентируясь по оттенку кабелей, мастер не потратит много времени, чтобы провести электричество в дом или квартиру.
Рассмотреть значение цветовой маркировки можно на примере светильника. Если меняется лампа, а ноль и фаза перепутаны, имеются риски травм или летального исхода от поражения током. Когда в электрике обозначение L и N выполнено по цвету, фаза выйдет на выключатель, а ноль – на источник света. Напряжение нейтрализуется, и можно будет касаться даже включенной лампочки.
Требования к расцветке проводки при монтаже
Расключение распредкоробкиОт распредкороба на выключатель протягивается медный провод с одной или двумя жилами.
Количество жил зависит от количества клавиш прибора. Разрываться должна фаза, а не ноль. В процессе работы допускается использовать для запитки проводник белого цвета, делая пометку на схеме.
Розетка подключается с учетом полярности. Рабочий ноль будет слева, фаза – с правой стороны. Заземление располагается посередине устройства и зажимается клеммой.
При наличии двух кабелей одинаковой расцветки можно найти фазу и нейтраль при помощи контрольки, индикаторной отвертки, мультиметра.
На электросхеме стоит указывать, что означает L и N, но в электрике их используется несколько. На однолинейной отображена силовая часть – тип питания, количество фаз на потребителя. Здесь целесообразно начертить одну засечку на однофазной сети, три – на трехфазной и указать провода цветом. Коммутационное и защитное оборудование помечается специальными символами.
Правильная маркировка и цветовая разметка проводов обеспечивает качество монтажа и обслуживания линии. Нанесение обозначений согласно международным требованиям позволяет электрикам и домашним мастерам сориентироваться в схеме.
Что означают L и N в электропроводке? L & N Wire
Что означает L и N в электропроводке?Если вы новичок в электромонтаже, вам может быть интересно, что означают буквы «L» и «N». Эти буквы обозначают два полюса электрической цепи. Буква «L» всегда подключается к проводу под напряжением, а «N» всегда подключается к нейтральному проводу . В этой статье мы обсудим, что означает каждый из этих терминов и как они используются в электропроводке.
Содержание
Разница между L и N
В электропроводке используется напряжение. L для низкого напряжения, а N для высокого напряжения. Другое различие между ними заключается в том, что провода L всегда заземлены, а провода N — нет.
Поэтому важно знать, какой провод, чтобы избежать возможных поражений электрическим током. Например, если вы дотронетесь до провода под напряжением, ваше тело замкнет цепь, и вы получите удар током. Поэтому важно знать, какие провода какие, и по возможности не прикасаться к ним.
Что обозначает каждая буква в электропроводке?
L — линия, N — нейтраль. Линейный провод в электрической цепи несет напряжение, а нейтральный провод возвращает ток обратно к источнику. Вместе эти два провода образуют полную цепь, которая обеспечивает питание вашего дома или офиса. Однако, если какой-либо из этих проводов будет поврежден, это может быть опасно. Вот почему важно знать разницу между L и N и всегда обращаться к квалифицированному электрику при внесении любых изменений или ремонте вашей электропроводки.
Если вы когда-либо сомневались в правильности подключения цепи, лучше вызвать профессионального электрика. Они смогут осмотреть вашу проводку и произвести необходимый ремонт.
Разница между «L» и «N» в электропроводке может иметь решающее значение по соображениям безопасности . Поэтому важно знать, какой провод какой, особенно если вы когда-либо не уверены, правильно ли подключена цепь.
Как определить, какой провод находится в вашей системе электропроводки.
В системе электропроводки есть два типа проводов — нейтральные и находящиеся под напряжением (или горячие). Нейтральным всегда является белый провод, а провод под напряжением или горячим проводом может быть любого цвета, например, черный провод, кроме белого. Вы можете использовать простой трюк, чтобы определить, что есть что: посмотрите на букву рядом с номером провода. Если буква «L», это провод под напряжением. Если буква «N», это нейтральный провод.
Важно знать, что есть что, особенно при работе с электропроводкой. Например, если вы заменяете выключатель света, вам нужно убедиться, что новый выключатель подключен правильно: провод под напряжением идет к латунному винту, а нейтральный провод — к серебряному винту.
Если вы перепутаете эти провода, вы можете получить удар током!
Итак, теперь, когда вы знаете , что означают «L» и «N» в электропроводке , обязательно используйте эту информацию при работе над своим следующим проектом.
Советы по безопасности электропроводки:
Если вы когда-либо сомневались в правильности подключения цепи, лучше всего вызвать профессионального электрика. Они смогут осмотреть вашу проводку и произвести необходимый ремонт.
Также важно соблюдать все меры предосторожности при работе с электропроводкой. Вот несколько советов, которые помогут вам обезопасить себя:
- – Перед началом любых электромонтажных работ убедитесь, что питание отключено.
- – Всегда используйте изолированные инструменты при работе с электропроводкой.
- — Будьте осторожны, не прикасайтесь к проводам под напряжением.
- — Никогда не перегружайте цепь.
- Всегда привлекайте квалифицированного электрика для выполнения любых электромонтажных работ в вашем доме или офисе.
- Никогда не перегружайте электрическую цепь.
- Убедитесь, что вся электропроводка в вашем доме соответствует нормам.
- Помните о потенциальной опасности электричества и всегда соблюдайте меры предосторожности при работе с ним.
Если вы новичок в электромонтаже, важно знать разницу между L и N. Зная, какой провод имеет решающее значение с точки зрения безопасности, убедитесь, что вы знаете, как его идентифицировать.
Часто задаваемые вопросы
Какого цвета провод L?Провод под напряжением обычно представляет собой красный или черный провод .
Какого цвета провод N?
Нейтральный провод обычно белый или зеленый .
Можно ли поменять провода L и N?
Нет, лучше доверить эту работу профессиональному электрику.
Замена электропроводки вашей электрической системы может быть опасной, если она не будет выполнена должным образом.
В чем разница между L и N?
L — это сокращение от «Live», а N — «Neutral». Под напряжением подразумевается фазный или активный провод, по которому подается питание в электропроводке, а нейтральный относится к обратному пути или неактивному проводу. Два провода обычно различаются по цвету: черный (под напряжением) и белый (нейтральный). Важно помнить, что в то время как нейтраль всегда находится на уровне 0 вольт, напряжение в режиме реального времени может варьироваться в зависимости от используемого устройства или устройства. По этой причине важно никогда не прикасаться ни к одному из проводов, если вы не уверены, какой из них какой.
Буква «L» всегда связана с
Нейтральным проводом в вашей электрической системе, а буква «N» всегда связана с проводом под напряжением или под напряжением .
Это гарантирует, что электричество проходит по проводам только при правильном подключении к прибору или светильнику. Если вам когда-нибудь понадобится поработать с проводкой в вашем доме, важно знать, какие буквы соответствуют каждому проводу, чтобы избежать удара током. Соблюдая эти простые рекомендации, вы сможете обезопасить себя и свою семью, проводя электропроводку в доме.
Есть несколько способов определить домов США, какой провод является проводом под напряжением, а какой — нейтральным проводом . Один из способов — посмотреть на схему электрической цепи. Буква «L» всегда будет подключена к проводу под напряжением, а «N» всегда будет подключена к нейтральному проводу.
Еще один способ определить, какой именно провод, посмотрев на саму проводку. Провод под напряжением обычно бывает красным или черным, а нейтральный провод — белым или зеленым.
Вывод:
Термины «L» и «N» используются в электропроводке для обозначения токоведущих и нулевых проводов.
Эти буквы обычно появляются на вилках, розетках и распределительных коробках; зная, какой провод какой, вы можете избежать ударов током и безопасно подключать приборы и другую электронику к электрической системе вашего дома.
Что означают L и N на проводах?
Есть два разных имени, L (активный) и N (нейтральный) на входной клемме переменного тока.
Запрос на удаление |
Посмотреть полный ответ на en.cosel.co.jp
Какой цвет провода L и N?
A: N — нейтраль (белый провод), L — линия или горячая сторона (черный провод).
Запрос на удаление |
Посмотреть полный ответ на amazon.com
Что означают L и N на электрическом счетчике?
В верхней строке (отмеченной как «низкий» или «ночь») показано, сколько единиц более дешевой электроэнергии вы использовали.
|
Посмотреть полный ответ на Citizenadvice.org.uk
Откуда вы знаете, какой провод N и L?
Электрические вилки или шнуры питания
Если вы видите оголенные провода: Нейтральный провод определяется белой полосой, ребрами или белой изоляцией. Горячий (находящийся под напряжением) провод не имеет ребер или полос; он может иметь черную или красную изоляцию. Если шнур имеет зеленый провод (редко), это провод заземления.
Запрос на удаление |
Посмотреть полный ответ на wikihow.com
Что означают L1 L2 и n в электрических терминах?
Терминология. Три конца обмотки, соединенные вместе в центре, называются нейтральными (обозначаются буквой «N»).
|
Посмотреть полный ответ на myelectrical.com
Каковы правильные цвета электропроводки
Нейтраль входит в L1 или L2?
На лицевой панели одинарного одностороннего выключателя имеется две клеммы: «L1» — клемма, к которой присоединяется нулевой провод — синий провод (до замены традиционно черный).
Запрос на удаление |
Посмотреть полный ответ на theguardian.
com
Синий провод L или N?
Синий провод известен как нейтральный провод, и его задача состоит в том, чтобы отводить электричество от прибора и возвращать его к источнику питания.
Запрос на удаление |
Полный ответ можно найти на сайте homequotes.co.uk
Черный или белый L или N?
Черный провод — это «горячий» провод, по нему электричество проходит от панели выключателя к выключателю или источнику света. Белый провод является «нейтральным» проводом, он принимает все неиспользованное электричество и ток и отправляет их обратно на панель выключателя.
Запрос на удаление |
Посмотреть полный ответ на hgtv.com
L и N положительные или отрицательные?
Положительный (обозначен «L+»): красный* Отрицательный (обозначен «N»): белый*
Запрос на удаление |
Посмотреть полный ответ на ztlabels.
com
Нейтраль — это то же самое, что земля?
Хотя провод заземления и нулевой провод подключены, они выполняют разные функции в общей электрической схеме. Нейтральный провод является частью нормального протекания тока, в то время как заземляющий провод является мерой безопасности на случай, если горячий провод соприкоснется с металлическим корпусом прибора или другой опасностью поражения электрическим током.
|
Посмотреть полный ответ на homeefficiencyguide.com
Какой провод является нейтральным?
Нейтральные провода идентифицируются по их белому или серому корпусу. Хотя по ним не всегда может циркулировать электрический ток, обращаться с ними следует с такой же осторожностью, как с горячей проволокой.
Запрос на удаление |
Полный ответ на romanelectrichome.com
Черный под напряжением или нейтрален?
Черный (нейтральный) Красный (под напряжением) Зеленый и желтый (земля)
Запрос на удаление | Полный ответ на uk.
rs-online.com Коричневый кабель L или N?
Коричневый = под напряжением
Существует риск поражения электрическим током, если коричневый провод находится под напряжением и не подключен к заземлению или нейтральному проводу. Вы должны убедиться, что к токоведущему проводу не подключен источник питания, прежде чем приступить к работе с проводкой.
Запрос на удаление |
Посмотреть полный ответ на au.rs-online.com
Что положительное N или L?
N означает нейтраль, а L означает линию. В электрической цепи нейтральный провод возвращает ток к источнику, а линейный провод несет напряжение.
Запрос на удаление |
Посмотреть полный ответ на quora.com
Что произойдет, если L и N поменять местами?
Если полярность вашей розетки перепутана, это означает, что нейтральный провод подключен к тому месту, где должен быть горячий провод.
Это может показаться не таким уж ужасным, но это так. Из розетки с обратной полярностью всегда течет электричество, даже если прибор должен быть выключен.
|
Полный ответ см. на сайте eavensonelectric.com
Как узнать, какой провод положительный?
Различные типы проводов Цветовые коды
- Положительный ток должен быть красным.
- Отрицательный ток должен быть черным.
- Заземляющий провод, если он есть, должен быть белого или серого цвета.
|
Посмотреть полный ответ на сайте creativesafetysupply.com
Как узнать, линия это или нагрузка?
Нагрузочный провод — обычно подключается к верхней половине коммутатора. Если провод идет сверху распределительной коробки, скорее всего, это провод нагрузки. Линейный провод — обычно подключается к нижней половине коммутатора.
В некоторых случаях линейные провода помечаются символом «line», «pwr» или символом молнии.
|
Посмотреть полный ответ на orro.zendesk.com
Как без тестера определить, какой провод горячий?
2) Включите шуруповерт, нажав кнопку питания. 3) Прикоснитесь щупом отвертки к проводу. 4) Если детектор загорается, то через отвертку проходит электричество. Если он не загорается, то через отвертку не проходит электричество.
Запрос на удаление |
Посмотреть полный ответ на electrouniversity.com
Что произойдет, если вы неправильно подключите фазу и нейтраль в свете?
Существует опасность поражения электрическим током, и некоторые устройства могут работать неправильно. В зависимости от того, где именно перевернуты провода, автоматические выключатели обнаружения замыкания на землю могут стать неэффективными.
