Параллельное подключение акб разной емкости: Варианты соединения аккумуляторов различной емкости в одну систему, емкость при разном подключении аккумуляторов. | Пелинг

Содержание

Как подключить аккумуляторы к ИБП, последовательное или параллельное соединение

Источники бесперебойного питания (ИБП) ELTENA с индексом LT предназначены для обеспечения длительного времени автономной работы критичного оборудования. Для этого к ним подключаются комплекты внешних батарей. Напряжение цепи постоянного тока (а значит, и количество последовательно соединенных подключаемых батарей) определяется характеристиками ИБП и указывается в спецификации. Мощные ИБП (UPS) обычно имеют более высокое напряжение цепи постоянного тока в целях повышения КПД бесперебойника, и для снижения потерь, возникающих там, где протекают высокие токи. Для обеспечения требуемого напряжения, как правило, используются стандартные необслуживаемые аккумуляторные батареи (АКБ) напряжением 12 Вольт. Чтобы получить более высокое напряжение или увеличить ёмкость, необходимо соединить батареи в цепь.

При подключении аккумуляторных батарей к источникам бесперебойного питания, особенно при использовании ИБП с внешними АКБ, возникают вопросы и проблемы их объединения в линейки, последовательного/параллельного соединения аккумуляторов, определения емкости и общего напряжения получившегося соединения.

Используются 3 способа соединения аккумуляторов:
— последовательное, при котором суммируется напряжение;
— параллельное, суммируется емкость;
— комбинированное, при котором параллельно соединяются линейки последовательно соединенных аккумуляторных батарей.

Таким образом, появляется возможность строить батарейные комплекты, напряжение и электрическая емкость которых ограничиваются только занимаемым ими рабочим пространством и количеством параллельно соединяемых линеек (не рекомендуется соединять в параллель более 4-5 линеек).

Также стоит отметить, что для более компактного размещения аккумуляторов ELTENA предлагает батарейные шкафы различного размера и вместительности.

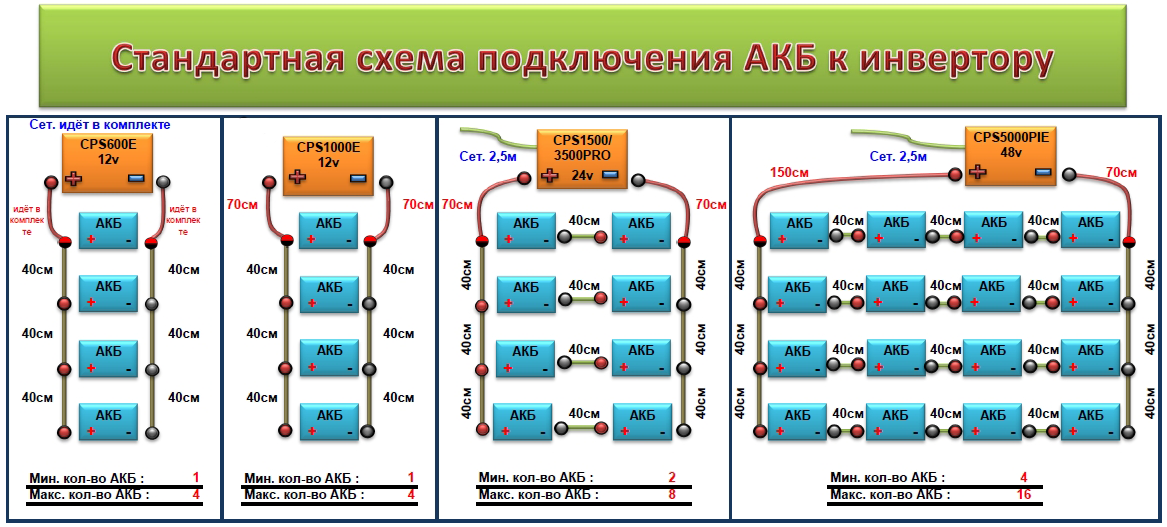

Способы подключения аккумуляторных батарей к ИБП (UPS)
Последовательное соединение аккумуляторных батарей

При последовательном подключении аккумуляторов суммируется напряжение (U), при подключении нагрузки с каждой АКБ идет ток, равный общему току в цепи. Емкость (E) системы остается такая же, как у одной из батарей этой цепи. Например: Вы подключили в цепь последовательно 3 аккумуляторные батареи 12 В и 100 Ач. В итоге на клеммах источника бесперебойного питания Вы получите U=3*12=36 В, E=100 Ач.

При последовательном соединении не допустимо использование АКБ различной ёмкости, разных типов, с разным напряжением зарядки. Мы рекомендуем Вам подключать по данной схеме только батареи одного производителя, с одинаковыми характеристиками и желательно из одной партии. Также, длина и сопротивление соединительных проводов, должны быть одинаковыми. Если не соблюдать это условие, на клеммах аккумуляторов может возникнуть различное напряжение. АКБ с меньшим уровнем заряда будут чрезмерно разряжаться, а аккумуляторы с самым высоким уровнем заряда рискуют получить перезаряд при работе в сетевом режиме (напряжение заряда будет завышено, что приведет к повышенному износу аккумуляторов, или выходу их из строя).

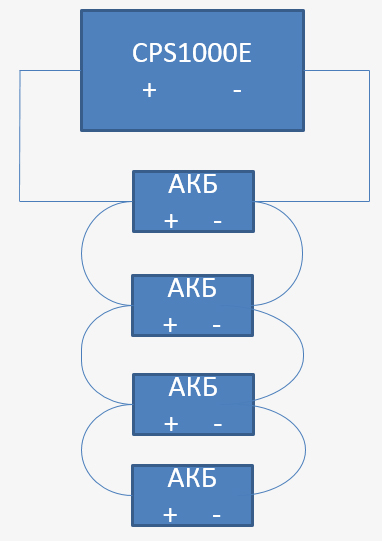

Параллельное соединение аккумуляторных батарей

Параллельное соединение АКБ позволит Вам увеличить ёмкость аккумуляторных батарей (а следовательно и время автономной работы вашего оборудования), не изменяя напряжение цепи постоянного тока. Это будет полезно, если вы хотите подключить несколько аккумуляторов к источнику бесперебойного питания, который работает от 12 В. Например, у Вас есть источник бесперебойного питания с цепью 12 В, и у вас есть 3 аккумулятора, каждый по 100 Ач. При параллельном подключении на клеммах ИБП получим U=12 В, E=3*100=300 Ач.

Комбинированное соединение на примере ИБП ELTENA Monolith E1000LT

Время автономной работы источника бесперебойного питания (время работы от аккумуляторов) с конкретной нагрузкой зависит только от емкости подключенных к ИБП аккумуляторных батарей. Увеличение времени автономной работы, при неизменной нагрузке, возможно только путем увеличения емкости АКБ, т.е. параллельным подключением к уже существующему комплекту дополнительных линеек (сборок) у которых U=24 В (две последовательно соединенные АКБ) и при этом, очень важно, чтобы общая емкость получившегося комплекта не должна превысить максимальную, рекомендованную для этого ИБП.

Необходимо помнить:
— при последовательном соединении сумма напряжений всех АКБ равна общему (в данном случае, две АКБ, соответственно, 24 В), а общая емкость линейки из двух последовательно соединенных АКБ равна емкости одной, каждой, АКБ (в данном случае — 45 Ач).
— при параллельном соединении линеек (сборок) напряжение одной линейки и общее равны (в рассматриваемом примере — 24 В), а сумма емкостей всех линеек равна общей (в рассматриваемом случае — E=45*3=135 Ач).

Для ИБП Monolith E1000LT рекомендованная емкость комплекта аккумуляторных батарей — до 150 Ач. Соответственно, для увеличения времени автономии можно к уже работающим аккумуляторам 45 Ач дополнительно присоединить параллельно две линейки по две последовательно соединенные АКБ 45 Ач. Получим батарейный комплект U=24 В, E=135 Ач.



Для правильного подбора источников бесперебойного питания или аккумуляторных батарей для конкретного ИБП, выбора их типа, ёмкости и способа объединения в цепь, рекомендуем Вам проконсультироваться с нашими инженерами. Мы подберем оптимальную для Вас конфигурацию ИБП + батареи, рассчитаем время автономной работы оборудования, предложим оптимальную цену на источники бесперебойного питания!

Как правильно соединять аккумуляторы последовательно и параллельно

Коротко разберём распространённое мнение – «при последовательном соединении двух аккумуляторов (АКБ), их ёмкость не меняется, она остаётся такой же, как у одного аккумулятора, поэтому время автономной работы при таком соединении будет меньше».

Но как же закон сохранения энергии? Да, при последовательном соединении аккумуляторов, формально ёмкость считается как у одного аккумулятора, а напряжение удваивается (или утраивается, учетверяется и т.д., в зависимости от количества последовательно соединённых АКБ). При параллельном же соединении АКБ – ёмкость удваивается (утраивается и т.д.), а напряжение остаётся тем же.


Варианты соединения аккумуляторов

Противоречия здесь нет. Когда люди говорят об аккумуляторе (обычно об автомобильном), то сообщают его ёмкость, но не уточняют вольтаж. Просто все привыкли, что аккумуляторы имеют напряжение 12В, и подразумевается, что упоминать об этом глупо. Но в вообще-то, ёмкость без указания вольтажа не имеет физического смысла. Существуют аккумуляторы самой разной ёмкости и на разное напряжение – на 2В, и на 6В, и на 12В, и, редко, на 24В. Кроме того, любые одинаковые АКБ можно соединять последовательно, параллельно, или последовательно-параллельно одновременно.

Но стоит только указать после величины ёмкости её вольтаж, как всё встаёт на свои места. Ведь энергоёмкость в любом случае, как бы мы не соединяли аккумуляторы, останется прежней.

Итак, если, например, два АКБ по 200Ач 12В (например, Аккумулятор Delta GEL 12-200), соединить последовательно, то получится энергоёмкость 200Ач 24В. А если эти же два АКБ соединить параллельно, то получится – 400Ач 12В.
Проверим:
200Ач * 24В = 480Ач * В = 400Ач * 12В

Но для расчётов токов (обычно, номинальным током заряда считается ток 0,1С, где С –величина равная ёмкости аккумулятора), С берут именно по цифре слева, т.е. в нашем примере, при последовательном соединении С = 200, а при параллельном С = 400. Легко заметить, что и мощность зарядного устройства в обоих случаях будет одинаковой.

Для первого случая, зарядный ток будет 0,1*200 = 20А, но при напряжении 24В. Т.е. зарядная мощность, Р = 20А 24В = 480Вт

Для второго случая, зарядный ток будет 0,1*400 = 40А, но при напряжении 12В. Т.е. зарядная мощность, Р = 40А 12В = 480Вт

Если рассматривать одиночные аккумуляторы, то, например, один аккумулятор 600Ач 2В (см. раздел Аккумуляторные батареи FAAM) по своей энергоёмкости соответствует одному аккумулятору 100Ач 12В (например, Аккумулятор DELTA GEL 12-100).

Чтобы получить из этих аккумуляторов (600Ач 2В) большую аккумуляторную батарею, например, на 24В, нужно соединить последовательно 12 шт таких АКБ с помощью перемычек (Перемычка для аккумуляторов 250 мм). Общая итоговая ёмкость получится 600Ач 24В. Эта энергоёмкость, если сравнивать её с 12-и вольтовыми АКБ по 200Ач (а такие применяются в грузовиках), соответствует 6-и штукам (три соединённых параллельно цепочки аккумуляторов, где каждая цепочка состоит из двух, соединённых последовательно, аккумуляторов):

(600Ач*2В)*12 = 600Ач*24В = (200Ач*24В) + (200Ач 24В) + (200Ач 24В)

Обратите внимание – на всех рисунках специально показано, что если минус инвертора подключён к условно первому АКБ, то плюс – к последнему. Так его следует подключать, чтобы компенсировать сопротивление даже толстых медных проводов, соединяющих аккумуляторы. Иначе, из-за их сопротивления, при огромных токах, «дальний» от выводов инвертора аккумулятор, окажется и не «дозаряжаем», и не «доразряжаем».

Итак, ёмкостью (читайте «энергоёмкостью») аккумулятора (объединённой группы аккумуляторов), называется количество электричества (т.е. мощности, равной току умноженного на НАПРЯЖЕНИЕ), которое аккумулятор отдает при разряде до наименьшего допустимого напряжения.

Чтобы аккумулятор служил долго, его нельзя разряжать более чем на 80%. Для 12-и вольтового АКБ, это соответствует напряжению на его клеммах примерно 11,5В. Но тут важно каким током относительно емкости АКБ мы его разряжаем.

Чем больше сила разрядного тока, тем ниже напряжение, до которого может разряжаться аккумулятор. Это потому что при быстром разряде большими токами относительно маленькой ёмкости аккумулятора электролит не успевает перемешиваться, и разряженный слой скапливается вокруг пластин. Напряжение АКБ падает и нагрузку снимают. Однако, спустя несколько десятков минут, электролит перемешивается и ёмкость (и, соответственно, напряжение аккумулятора) повышается.

Если же разряжать малым током относительно ёмкости, то можно вычерпать всю энергию, что плохо для долговечности АКБ. Всегда надо оставлять не менее 20% ёмкости. Подробнее об этом далее.

Отметим, что во время заряда, зарядное устройство постепенно повышает напряжение на АКБ, а затем, после снятия заряда, напряжение уменьшается, возвращаясь к спокойному состоянию (так, на 12-и вольтовом аккумуляторе, в зависимости от типа АКБ, оно обычно растёт до 14,1 – 14,5 В, а после снятия заряда, даже без нагрузки, в течении получаса возвращается к 12,5 – 12,8 В).

как правильно соединить 2 АКБ

Автономные источники питания получили широкое распространение, так как от электроэнергии работают самые различные устройства. Часто аккумуляторы приобретаются для временного или длительного питания двигателей.

Подобные модели способны выдавать 12 В или 24 В. Проблемы возникают в случае, когда нужно получить 60 В. Батарею подобного типа найти сложно. Именно поэтому часто проводится параллельное подключение аккумуляторов для получения тока требуемого напряжения и их одновременной зарядки от одного генератора.

Соединение нескольких батарей

Аккумуляторы и конденсаторы способны накапливать электроэнергию и сдерживать ее на протяжении длительного периода. Параллельная схема соединения аккумуляторных батарей применяется в следующих случаях:

  1. Некоторые внедорожники снабжаются электрической лебедкой. Она должна работать от дополнительного аккумулятора, так как основной нужен для создания кратковременного пускового тока. Лебедка должна работать от батареи, которая рассчитана на длительное применение. Параллельное подключение АКБ позволяет обеспечить их зарядку от одного генератора.
  2. Автовладельцы часто проводят установку дополнительного электрического оборудования, для работы которых требуется дополнительный источник энергии. Если в автомобиле есть мощная аудиосистема или мультимедийная система, то часто проводится установка еще одной батареи.
  3. Системы, предназначенные для активной защиты транспортного средства, также оснащаются дополнительными источниками энергии. Они обеспечивают их длительную и надежную работу. Батареи, предназначенные для длительной работы, характеризуются высокой емкостью, но они не способны генерировать большой пусковой ток.
  4. Автобусы, фургоны, микроавтобусы и другие крупногабаритные транспортные средства оснащаются оборудованием с высокой потребительской мощностью. Стандартного аккумулятора на 12 В или 24 В может быть недостаточно.

Очень часто соединение двух аккумуляторов проводится в случае временного электроснабжения промышленных или жилых помещений. Соединить их можно параллельно или последовательно, все зависит от особенностей конкретного случая.

Основные рекомендации

Подсоединение дополнительного источника энергии к основному аккумулятору должно проводиться с учетом некоторых особенностей, которые позволяют повысить их эффективность и продлить срок эксплуатации. Правильное подключение позволяет после применения системы разъединить аккумуляторы и использовать их по отдельности. Основные рекомендации следующие:

  1. Оба источника энергии должны находиться в хорошем состоянии. Практически все аккумуляторы после нескольких циклов полной разрядки и зарядки изнашиваются, приходят в непригодность. Разрушение применяемых пластин становится причиной возникновения короткого замыкания, которое повреждает устройство в большей степени. Если использовать новый и изношенный аккумулятор, то второй будет поглощать энергию первого. После длительного применения подобной схемы разрядятся оба источника энергии.
  2. Большая часть схем предусматривает использование коммутатора для дополнительного аккумулятора. Подобный прибор позволяет использовать энергию первой батареи, но при этом сохранять емкость второго. Правильно подключенный коммутатор существенно расширяет возможности батареи.
  3. Если связка нескольких источников питания создается для транспортного средства или лодки, то нужно предусмотреть установку более производительного генератора. Не стоит забывать и о возрастающей нагрузке на применяемую проводку для передачи энергии. Малая мощность генератора может привести к тому, что созданная батарея не будет заряжаться полностью. Кроме этого, возрастает нагрузка на самозарядное устройство.
  4. Все применяемые батареи должны быть одинаковой мощности. Это связано с тем, что разная мощность приводит к износу одного из применяемых источников энергии.
  5. Между применяемыми батареями должно быть небольшое количество пространства. За счет использования коротких шнуров существенно повышается эффективность создаваемой схемы. Применяемые провода создают дополнительное сопротивление и приводят к потере энергии.
  6. Емкость используемых источников электроэнергии должна отличаться незначительно. Только в этом случае они смогут прослужить на протяжении длительного периода. Допустимое отклонение составляет всего 5 раз.

Допущенные ошибки могут привести к тому, что устанавливаемые батареи потеряют свои эксплуатационные характеристики или полностью выйдут из строя.

При этом могут применяться две схемы соединения: параллельное и последовательное. Оба варианта применимы в различных случаях.

Применяемые методы

Для соединения нескольких аккумуляторов могут применяться два основных метода. Выбор проводится в зависимости от того, для чего предназначена схема. Первый способ предусматривает последовательное соединение всех источников питания. Особенности этой схемы заключаются в следующем:

  1. Для соединения клемм применяются специальные перемычки. Рекомендуется отдавать предпочтение перемычкам, которые изготавливаются из материала с малым сопротивлением и высокой устойчивостью к теплу.
  2. Противоположные клеммы соединяются между собой. Нужно уделить внимание качеству соединения, так как плохой контакт может стать причиной окисления материала и потери тока.
  3. При соединении всех клемм стоит учитывать, что разноименные не должны пересекаться: это приведет к короткому замыканию.
  4. Плюсовой и минусовой кабель подключается к потребителю. Они должны быть рассчитаны на большую нагрузку по причине возрастания силы генерируемого тока.

В этом случае можно существенно увеличить напряжение генерируемого тока, но емкость батареи остается неизменной. При последовательном подключении нужно выбирать провода, которые будут рассчитаны на высокое суммарное напряжение.

Различное электрооборудование характеризуется определенной потребительской мощностью. Большинство аккумуляторов генерирует ток с напряжением 12 В и 24 В. Однако некоторые потребители нуждаются в большем напряжении. Последовательное соединение позволяет существенно увеличить показатель, при этом емкость остается практически неизменной.

При повышении силы тока следует учитывать, что клеммы могут сильно нагреваться. Именно поэтому проводится выбор более подходящих проводов и перемычек.

При желании можно подключить 2 аккумулятора параллельно для увеличения емкости. Особенностями этой схемы соединения называют:

  1. При помощи перемычек соединяются плюсовые и минусовые клеммы.
  2. От разноименных клемм, которые использовались для соединения АКБ, отводится два провода.

Существенно повысить эффективность создаваемой батареи можно за счет использования коммутатора. За счет его применения можно обеспечить питание дополнительного оборудования и старта двигателя от различных источников электроэнергии. При этом оба аккумулятора может питаться от одного генератора.

Если не требуется высокий пусковой ток, а электромотор должен работать на протяжении длительного периода от батареи, то проводится увеличение емкости. При этом напряжение остается неизменным, нагрузка при отсутствии коммутатора распределяется равномерно.

Некоторые особенности аккумуляторов

Для питания электроники автомобиля устанавливается классический свинцово-сернокислый аккумулятор. Выпускается он в виде последовательного соединения отдельных батарей. К особенностям подобной конструкции относят следующие моменты:

  1. Опасным фактором можно назвать применение серной кислоты, которая имеет концентрацию 25−30%. При эксплуатации ее температура может повышаться, происходит образование газов. Именно поэтому корпус имеет два отверстия, через которые и происходит отвод газов.
  2. Практически все устройства могут неоднократно заряжаться для повышения емкости. Стоит учитывать, что полный разряд негативно влияет на устанавливаемые пластины. Поэтому в некоторых случаях проводится соединение нескольких аккумуляторов, за счет чего исключается вероятность их полного разряда.
  3. Главными характеристиками можно назвать емкость электролита и ее плотность. При длительной или неправильной эксплуатации показатель емкости может существенно упасть. Измерить уровень жидкости можно при помощи обычного стеклянного стержня, который опускается в аккумулятор. Для измерения плотности жидкости применяется специальный инструмент. При желании можно снизить или повысить уровень электролита и изменить показатель плотности.

С каждым годом конструкция источников энергии совершенствуется. Именно поэтому многие варианты исполнения могут прослужить в течение длительного периода при сложных эксплуатационных условиях.

Зарядка при параллельном подключении

При параллельном соединении зарядка аккумуляторов характеризуется тем, что нужно передавать большой зарядный ток. Это связано со следующими моментами:

  1. При зарядке созданной батареи при параллельном соединении сначала восстанавливается поверхность и только потом нижние слои.
  2. В конце зарядки рекомендуется снижать показатель силы подаваемого тока. Слишком высокий показатель в конце процесса может привести к кипению электролита. Особенности химической реакции приводят к разложению серной кислоты.

Распространенные свинцово-кислотные источники энергии могут выдерживать несколько циклов зарядки. При этом происходит сокращение срока эксплуатации. Для подачи требуемой энергии при восстановлении заряда рекомендуется использовать рекомендуемые зарядные устройства. При параллельном соединении разных или одинаковых аккумуляторов суммарный ток не должен превышать установленного ограничения.

Комбинированный метод

В некоторых случаях нужно одновременно увеличить емкость и напряжение АКБ. Для этого применяется два комбинированных метода соединения:

  1. Для начала проводится последовательное соединение нескольких батарей. Подобным образом достигается требуемое рабочее напряжение. На втором этапе проводится параллельное коммутирование нескольких батарей, полученных при последовательном соединении аккумуляторов. Проводится создание нескольких последовательных цепей для достижения требуемой емкости.
  2. Второй метод предусматривает параллельную коммутацию аккумуляторов с требующейся емкостью, после чего они соединяются последовательно для достижения требуемого тока.

Комбинированный метод применяется крайне редко, так как предусматривает использование нескольких источников питания. При выборе наиболее подходящих аккумуляторов уделяется внимание их техническому состоянию, емкости и напряжению генерируемого тока.

Как подключить два аккумулятора параллельно

Аккумуляторы обычно изготавливаются с прицелом на работу с определённой стандартизированной нагрузкой. Так, есть батареи, обеспечивающие функционирование микроконтроллеров – они обладают напряжением 5 В. Для работы с двигателями используются аккумуляторы, которые могут предоставить 12 В или 24 В. А что делать, если необходимо получить 60 В? Батарею с таким напряжением ещё попробуй найди. В таком случае нам может помочь соединение аккумуляторов параллельно. Что даёт такой ход? Какова схема такого подключения? Какие особенные аспекты этого хода есть? Как делается параллельное соединение аккумуляторов? Схема для этого действия как выглядит? Все эти, а также ряд других вопросов мы с вами и рассмотрим в рамках данной статьи.

Что дает параллельное соединение аккумуляторов на практике?

Зачем аккумуляторы соединять в батарею?

Подходит ли этот вариант для источников питания различной емкости?

Наиболее распространёнными являются показатели 100 А и 130 А. Причиной такого ограничения является то, что непосредственно клеммы не смогут передавать такой ток (хотя теоретически самому аккумулятору это под силу). Но это самый верх, который может быть только считанные секунды. Давайте рассмотрим более реалистический вариант использования.

Технические ограничения

Если посмотреть на технические характеристики разрешенной величины тока, то обычно здесь больших цифр не увидишь. Так, обычно нельзя допускать, чтобы соединялись вместе аккумуляторы, емкость которых разнится от 5 до 25 раз (это как правило). Более того, данный аспект необходимо внимательно изучить, поскольку возможным является даже короткое замыкание. Риск его возникновения находится в диапазоне 15-70 емкостей самого малого аккумулятора (зависит от марки и технической реализации). Грубо говоря, чем меньше времени они функционируют, тем с большим значением тока можно работать. Так, если разница между ними составляет 5 раз, то это значит, что они смогут функционировать всё время (теоретически). Но вот если мы работаем со 20-кратным различием, то желательно, чтобы счет был на секунды. Многие производители источников питания указывают пороговые значения тока для своей продукции. Например, 2,6 А.

Почему есть ограничения?

Итак, для успешного протекания необходимой электрохимической реакции необходимо обеспечить её качественным электролитом. Важно также совершение процесса в верхних слоях и отвод продуктов. В этом значительным образом помогает активная масса пластин аккумулятора. Ведь благодаря ей легче подводится и отводится вещество, участвующее в реакции. Но по мере перемещения «ресурсных материалов» вниз всё начинает происходить медленнее. Активно сказывается и то, что в электролите появляется сера. Поэтому соединение аккумуляторов параллельно предпочтительным является только когда батарея заряжена. Чем ниже реальный показатель напряжения, тем опаснее работа источников питания разной емкости. Поэтому желательным является обеспечение своевременного питания. Лучше всего будет не давать емкости упасть меньше 1/3 номинала.

Особенности зарядки при параллельном соединении

Во время начала этого процесса предпочтительной является передача довольно большого зарядного тока. Ведь сначала будет восстанавливаться поверхность аккумулятора, а потом – нижние его слои. Одновременно с этим желательным является уменьшение тока, поскольку снижается интенсивность электрохимической реакции, вследствие чего из-за большого количества энергии может «закипеть» электролит (будет происходить его разложение).

Если рассматривать один из самых популярных типов аккумуляторов – свинцово-кислотный, то он при нарушении данного предписания вряд ли сразу выйдет из строя. Но вот срок его службы явно существенно сократится. Вообще, если говорить о зарядке источников питания, то стоит сконцентрировать внимание на том, что желательно пользоваться заводскими приборами. Если эксплуатировать что-то иное, то могут быть не учтены определённые аспекты (или неправильно приняты во внимание), что обернётся проблемами в будущем.

Об аккумуляторах и емкости

Давайте рассмотрим соединение двух аккумуляторов параллельно на 2 А, когда они из одной партии и заряжаются током 2*2= 4 А. Здесь нет опасностей, поскольку благодаря одинаковой конструкции токи будут разделяться пропорционально. И никакие рубежи не пересекутся.

А вот теперь давайте возьмем источники питания, где существует значительная разница. Когда ток превысит установленные производителем ограничения, то потечёт через аккумулятор, при том, что он не рассчитан на это. Думаем, говорить о результате не нужно. Это относится ко всем, а не только к свинцово-кислотным батареям. Даже если вы хотите сделать параллельное соединение аккумуляторов Li-Ion, которые считаются имеющими повышенную надежность, не пренебрегайте техникой безопасности.

Рассчитываем необходимые показатели

А сейчас расшифровка формулы:

Т – ток, который получится. Необходимо, чтобы он совпадал с нужным результатом.

РТЕЭП – разрядный ток единицы элемента питания. То есть сколько может дать один аккумулятор.

КЭПОТ – количество элементов питания одного типа.

В радиолюбительской практике бывает сложно получить необходимые значения. Эта же формула сделает достижение цели более лёгким.

Ищем другие способы включения батарей

Мы уделили параллельному соединению аккумуляторов значительное внимание. Надеемся, что это поможет решить поставленные задачи. Но если во время ознакомления со статьей к вам пришла мысль, что описываемые здесь решения не подходят под какой-то конкретный случай, предлагаем ознакомиться со следующим:

  1. Последовательное соединение. Грубо говоря, мы увеличиваем напряжение, которое нам дадут источники бесперебойного питания.
  2. Смешанное соединение. В данном случае происходит одновременное увеличение и тока, и напряжения. Но это весьма сложная схема для построения.

Аккумуляторы обычно изготавливаются с прицелом на работу с определённой стандартизированной нагрузкой. Так, есть батареи, обеспечивающие функционирование микроконтроллеров – они обладают напряжением 5 В. Для работы с двигателями используются аккумуляторы, которые могут предоставить 12 В или 24 В. А что делать, если необходимо получить 60 В? Батарею с таким напряжением ещё попробуй найди. В таком случае нам может помочь соединение аккумуляторов параллельно. Что даёт такой ход? Какова схема такого подключения? Какие особенные аспекты этого хода есть? Как делается параллельное соединение аккумуляторов? Схема для этого действия как выглядит? Все эти, а также ряд других вопросов мы с вами и рассмотрим в рамках данной статьи.

Что дает параллельное соединение аккумуляторов на практике?

Зачем аккумуляторы соединять в батарею?

Подходит ли этот вариант для источников питания различной емкости?

Наиболее распространёнными являются показатели 100 А и 130 А. Причиной такого ограничения является то, что непосредственно клеммы не смогут передавать такой ток (хотя теоретически самому аккумулятору это под силу). Но это самый верх, который может быть только считанные секунды. Давайте рассмотрим более реалистический вариант использования.

Технические ограничения

Если посмотреть на технические характеристики разрешенной величины тока, то обычно здесь больших цифр не увидишь. Так, обычно нельзя допускать, чтобы соединялись вместе аккумуляторы, емкость которых разнится от 5 до 25 раз (это как правило). Более того, данный аспект необходимо внимательно изучить, поскольку возможным является даже короткое замыкание. Риск его возникновения находится в диапазоне 15-70 емкостей самого малого аккумулятора (зависит от марки и технической реализации). Грубо говоря, чем меньше времени они функционируют, тем с большим значением тока можно работать. Так, если разница между ними составляет 5 раз, то это значит, что они смогут функционировать всё время (теоретически). Но вот если мы работаем со 20-кратным различием, то желательно, чтобы счет был на секунды. Многие производители источников питания указывают пороговые значения тока для своей продукции. Например, 2,6 А.

Почему есть ограничения?

Итак, для успешного протекания необходимой электрохимической реакции необходимо обеспечить её качественным электролитом. Важно также совершение процесса в верхних слоях и отвод продуктов. В этом значительным образом помогает активная масса пластин аккумулятора. Ведь благодаря ей легче подводится и отводится вещество, участвующее в реакции. Но по мере перемещения «ресурсных материалов» вниз всё начинает происходить медленнее. Активно сказывается и то, что в электролите появляется сера. Поэтому соединение аккумуляторов параллельно предпочтительным является только когда батарея заряжена. Чем ниже реальный показатель напряжения, тем опаснее работа источников питания разной емкости. Поэтому желательным является обеспечение своевременного питания. Лучше всего будет не давать емкости упасть меньше 1/3 номинала.

Особенности зарядки при параллельном соединении

Во время начала этого процесса предпочтительной является передача довольно большого зарядного тока. Ведь сначала будет восстанавливаться поверхность аккумулятора, а потом – нижние его слои. Одновременно с этим желательным является уменьшение тока, поскольку снижается интенсивность электрохимической реакции, вследствие чего из-за большого количества энергии может «закипеть» электролит (будет происходить его разложение).

Если рассматривать один из самых популярных типов аккумуляторов – свинцово-кислотный, то он при нарушении данного предписания вряд ли сразу выйдет из строя. Но вот срок его службы явно существенно сократится. Вообще, если говорить о зарядке источников питания, то стоит сконцентрировать внимание на том, что желательно пользоваться заводскими приборами. Если эксплуатировать что-то иное, то могут быть не учтены определённые аспекты (или неправильно приняты во внимание), что обернётся проблемами в будущем.

Об аккумуляторах и емкости

Давайте рассмотрим соединение двух аккумуляторов параллельно на 2 А, когда они из одной партии и заряжаются током 2*2= 4 А. Здесь нет опасностей, поскольку благодаря одинаковой конструкции токи будут разделяться пропорционально. И никакие рубежи не пересекутся.

А вот теперь давайте возьмем источники питания, где существует значительная разница. Когда ток превысит установленные производителем ограничения, то потечёт через аккумулятор, при том, что он не рассчитан на это. Думаем, говорить о результате не нужно. Это относится ко всем, а не только к свинцово-кислотным батареям. Даже если вы хотите сделать параллельное соединение аккумуляторов Li-Ion, которые считаются имеющими повышенную надежность, не пренебрегайте техникой безопасности.

Рассчитываем необходимые показатели

А сейчас расшифровка формулы:

Т – ток, который получится. Необходимо, чтобы он совпадал с нужным результатом.

РТЕЭП – разрядный ток единицы элемента питания. То есть сколько может дать один аккумулятор.

КЭПОТ – количество элементов питания одного типа.

В радиолюбительской практике бывает сложно получить необходимые значения. Эта же формула сделает достижение цели более лёгким.

Ищем другие способы включения батарей

Мы уделили параллельному соединению аккумуляторов значительное внимание. Надеемся, что это поможет решить поставленные задачи. Но если во время ознакомления со статьей к вам пришла мысль, что описываемые здесь решения не подходят под какой-то конкретный случай, предлагаем ознакомиться со следующим:

  1. Последовательное соединение. Грубо говоря, мы увеличиваем напряжение, которое нам дадут источники бесперебойного питания.
  2. Смешанное соединение. В данном случае происходит одновременное увеличение и тока, и напряжения. Но это весьма сложная схема для построения.

Способы соединения двух аккумуляторов: последовательное и параллельное

Достаточно большое количество охотников, рыболовов и путешественников, в виду своего хобби, зачастую устанавливают на свои транспортные средства дополнительный аккумулятор. Это необходимо для того, чтобы энергия основного аккумулятора сохранялась, и в дальнейшем можно было уехать с места дислокации без приключений.

Зачем необходим второй аккумулятор ?

Областей применения второго аккумулятора великое множество:

  1. Обеспечение работы дополнительных электроприборов, необходимых для комфортного времяпрепровождения на природе (например таких как холодильник, световые приборы, музыкальное оборудование).
  2. Автомобиль, имеющий в своем оснащении электролебедку в любом случаи должен оснащаться периферийным аккумулятором.
  3. Автотранспорт представительского класса «по умолчанию» оснащаются видеоплеером, телевизором, кофеваркой, микроволновкой и прочими электроприборами, обеспечивающими повышенный комфорт при путешествии.
  4. Охранные системы видеонаблюдения, противоугонные системы, всевозможные радиосигнализации, а также устройства, предназначенные для активной защиты транспортного средства, также должны оснащаться своим отдельным элементом питания.

Как правильно соединить два аккумулятора?

Для успешного осуществления данной операции стоит следовать следующим советам:

  1. Необходимо, чтобы и первый и второй аккумулятор были в идеальном состоянии. Как известно, аккумуляторные батареи, после определенного числа циклов заряда и разряда, начинают портиться, приходить в негодность, и как следствие, быстрее разряжаться. Если подключить к новому аккумулятору старый, то старый аккумулятор будет «поглощать» энергию из нового, и в конечном итоге оба элемента питания будут разряжены. Это же, в свою очередь, не позволит завести силовой агрегат.
  2. Следует использовать коммутатор для второго аккумулятора. Это устройство позволит использовать энергию первого аккумулятора, но позволит сохранить заряд второй зарядной емкости. Это же позволит всегда оставаться уверенным в том, что можно будет спокойно «сесть и уехать».
  3. Для того, чтобы не пострадала электропроводка транспортного средства, стоит использовать более мощный генератор, или же установить еще один.
  4. Аккумуляторные батареи должны быть примерно одинаковой мощности, если же батареи будут разной мощности, то это может привести к выходу из строя элементов питания.
  5. Необходимо использовать короткие шнуры для соединения аккумуляторных батарей, тогда процесс работы этих аккумуляторов будет наиболее эффективным.

Итак, постаравшись соблюсти данные рекомендации, можно cделать свой досуг на природе, на рыбалке, в походе или на охоте поистине красочным и незабываемым.

Однако, нужно определиться со способами подключения двух аккумуляторов друг к другу.

Первый способ: последовательное соединение: перемычка накидывается на клеммы: своя перемычка на «минусовые», своя перемычка на «плюсовые», далее оставшиеся две «противоположные» клеммы двух аккумуляторов соединяются между собой, ну а «плюсовые» и «минусовые» провода подключаются к остальной электрической системе транспортного средства.

Второй способ: параллельное соединение: при данном виде соединения двух аккумуляторов, перемычка накидывается следующим образом: соединяются «минусовые» и «плюсовые» клеммы аккумуляторных батарей, далее отводятся от спаренных элементов питания провода, которые подключаются ко всей остальной электрической системе автомобиля.

После того, как аккумуляторы были подключены между собой, следует сделать установить между ними либо коммутатор, либо переключатель.

Этот шаг позволит использовать энергетический ресурс только одного аккумулятора. Например, при выключенном двигателе, будет работать свет автомобиля, или же аудиосистема.

Если же двигатель транспортного средства включен, то энергия, необходимая для работы электроприборов в автомобиле, вырабатывается особым генератором. Но, правда, гораздо сильнее тратится топливо в транспортном средстве, а это, в свою очередь, приводит к возникновению неимоверных расходов на топливо.

Заключение

Подытоживая вышесказанное, стоит сказать о том, что установка периферийного элемента питания в автомобиль, станет прекраснейшим решением. Теперь можно не бояться внезапной разрядки аккумулятора, и последующих проблем с получением искры для зажигания.

Но второй аккумулятор будет эффективен лишь тогда, когда он был установлен и соединен с первым в соответствии с общепризнанными рекомендациями и нормами. Неверно подключенные батареи, станут настоящей головной болью для автолюбителя. При выборе аккумулятора, необходимо ориентироваться не только на размер, емкость и бренд, а также четко понимать назначение аккумулятора и сферу его применения. Например существуют стартерные и тяговые аккумуляторы, предназначенные для разных целей.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Схема подключения двух аккумуляторов : 10 комментариев

Параллельного соединения аккумуляторных БАТАРЕЙ быть не может !!
Сама батарея состоит из шести ПОСЛЕДОВАТЕЛЬНО соединенных аккумуляторов,
помещенных в корпус. Поэтому, то, что Вы называете параллельным соединением,
физически является СМЕШАННЫМ, последовательно/параллельным соединением !

дебил … аккумуляторная батарея и есть банка последовательных соединенных батарей… банки можно подключать параллельно

Параллельное соединение двух аккумуляторных батарей сила тока в АЧ не увеличивается, если взять две батареи по сто АЧ и присоединить параллельно и останется та же сумма сто АЧ, а последовательно на оборот увеличится, также само как и напряжение. А также можно сделать ИБП независимым от внешнего источника питания.

Т.е. вы учите людей просто так, без всяких развязок соединять батареи? )))

Люди- не вздумайте повторять эти простые решения!
2 АКБ надо развязывать между собой.

Бред написал. При параллельном соединении напряжение(вольт) неизменно, сила пускового тока (ампер) и емкость (ампер/час) увеличатся. Учи физику хотя-бы на начальном уровне или хотя-бы подключи две батарейки и померяй ток. А так, подключайте два ОДИНАКОВЫХ НОВЫХ акб без развязки и не парьтесь. На многих старых автомобильх такая система с завода.

Подключение акб как параллельно так последовательно можно, но осторожно.
Сергей а еще глубже капнуть не хотите, а то блеснули умом да не по делу, автор взял акб как за 1 единицу, а не его составляющие. Так что 2 акума это 2 единицы акб, а не 12(образно) контейнеров с положительными и отрицательными пластинами сепаратором электролитом и 10 перемычками.
Олег тебе Евгений правильно написал, перед тем как молвить почитай физику и протестируй сам.
Дима, а тебе никогда не «ПРИКУРИВАЛИ». там тебе что развязку делают или каждый возит с собой блочек «ура 200».
Можно а порою даже нужно подключать так аккуммы учитывая их износ в первую очередь, если для повседневного использования тут с дмитрием соглашусь лучше развязать их хотя бы диодами на 100А.

а как подскажите из батареек по 3.7 v и 1900 mah собрать аккумулятор на 24 v и 40 ампер ?

цитата-(а как подскажите из батареек по 3.7 v и 1900 mah собрать аккумулятор на 24 v и 40 ампер ?)

— не хилая бомбочка получится 🙂

Уважаемые! Создаётся впечатление, что Вас учили, те, кто сам не в зуб ногой в то, что он читал. А стоило немного пошевелить мозгами и тем, кто учил, и тем, кто учился. Во-первых, параллельное соединение двух стартёрных аккумуляторов, выполняется очень просто, но с добавлением развязывающих диодов. Для качественной работы схемы, необходимо, генератор , с которого производится зарядка этих аккумуляторов, подключить через диод к каждому аккумулятору отдельно; а ещё лучший вариант, если используются адаптированные зарядные устройства, на каждый аккумулятор подключить персональное зарядное устройство, но тоже, через персональный диод (чтоб исключить гальваническую связь одного зарядного устройства с другим, при раздельной зарядке. Другой полюс каждого аккумулятора, подключать к нагрузке, тоже через разделительный диод (тут нужны мощные вентили, чтоб обеспечить достаточный ток для стартёра). Всё это обеспечит нормальный заряд каждого аккумуляторов, устранит взаимный разряд одного аккумулятора на другой (я не встречал на практике, даже, среди новеньких аккумуляторов , двух, с абсолютно одинаковыми параметрами- поэтому, прямое соединение в параллель, без диодной/вентильной развязки, это создаёт гальваническую связь одного аккумулятора с другим. и шикарные условия, для разрядки одного аккумулятора на другой, что снижает эффективность использования двух аккумуляторов при параллельной работе). Я уже много лет использую такие разделительные схемы в разных случаях на практике — это и спаренная работа аккумуляторов в схемах автоматичного резервирования с преобразованием, для увеличения общей продолжительности запитки резерва; и в схемах запуска дизельной электростанции, для гарантированного резерва электроснабжения , где мощные дизели потребуют больших стартёрных токов, а мощности одного аккумулятора, бывает недостаточно, для гарантированного раскручивания дизеля. Удачи!

Схемы Подключения Литиевых Аккумуляторов — tokzamer.ru

Правило 6. На этом этапе ЗУ поддерживает на аккумуляторе напряжение 4.


Имеется функция предварительного заряда см. Вариант зарядки от USB можно собрать, например, на такой печатной плате.

Очевидно, аккумулятор в 2 раза меньшей емкости при токе в 2 ампера примет столько же энергии, что и аккумуляторы большей емкости, но рост напряжения на нем будет идти примерно втрое быстрее. В качестве светодиодов нужно брать только светодиоды красного свечения, так как они обладают самым малым прямым напряжением при работе.
TP4056 — Модуль заряда Li-ion аккумуляторов c контроллером заряда

Однако, освещение вопроса зарядки литиевых аккумуляторов было бы неполным, если бы не был упомянут еще один этап заряда — т.

Работает очень просто.

Об этом Гайвер снял видео, поэтому не тратьте время, посмотрите его, там об этом максимально досконально.

Прежде, чем использовать какой-либо из аналогов, сверяйтесь по даташитам.

Следовательно, на затворе второго полевика появляется напряжение, близкое к напряжению питания. Это связано с тем, что для литиевых аккумуляторов является крайне нежелательным их длительное нахождение под повышенным напряжением, которое обычно обеспечивает ЗУ то есть 4.

Переделка батареи шуруповерта Диолд 18 В на Li-Ion 4S 16,8 В

Заголовок по умолчанию

Сразу большой ток выставлять не стоит, сначала посмотрите, насколько сильно будет греться микросхема. Все этапы заряда литий-ионного аккумулятора включая этап предзаряда схематично изображены на этом графике: Превышение номинального зарядного напряжения на 0,15В может сократить срок службы аккумулятора вдвое.

Правило 1. Если Вы авторизуетесь на сайте в качестве пользователя, Вы будете получать уведомления о новых материалах на сайте.

И что делать бедному радиолюбителю?

Резистор R1 задает максимальное значение зарядного тока. Вот, например, схема платы защиты от аккумулятора BP-6M, которыми снабжались старые нокиевские телефоны: Если говорить об , то они могут выпускаться как с платой защиты так и без нее.

Плюс имеется индикатор процесса заряда, а также индикация окончания зарядки.

Мощность резистора R1 — не менее 1 Ватт.

Ток заряда составляет — мА, это значение ограничено внутренними цепями микросхемы LP зависит от производителя. А вот параллельно соединять аккумуляторы разной емкости допустимо.
Последовательное подключение аккумуляторов

Читайте дополнительно: Пуэ кабельные линии до 1 кв

Есть два варианта соединения аккумуляторов, последовательное и параллельное.

Давайте рассмотрим как это нужно делать. На этом этапе заряд обеспечивается постоянным током пониженной величины до тех пор, пока напряжение на аккумуляторе не достигнет значения 2.

В основном батареи собирают последовательно-параллельно, а сами сборки служат для промежуточного или резервного хранения электроэнергии Известны и повсеместно применяются 3 варианта соединения отдельных аккумуляторов в батарею: последовательное, параллельное и смешанное или комбинированное. Последовательное соединение: При последовательном соединении элементов складываются и величины их внутренних сопротивлений. Тогда она будет выглядеть вот так согласитесь, проще некуда: пара резисторов и один кондер : Один из вариантов печатной платы доступен по этой ссылке.

Балансир включает стабилитрон TLA и транзистор односторонней прямой проводимости BDI 40 Отличные балансиры включены в схему зарядных устройств для литиевых аккумуляторов, которыми широко пользуются. Она будет определять напряжение на каждой ячейке и отключит всю сборку, если какая-то разрядится первой. MCP Микросхема позволяет создавать правильные зарядные устройства, к тому же она дешевле, чем раскрученная MAX

Если разобрать аккумулятор от мобильного телефона, мы обнаружим внутри вот такое нехитрое устройство: Это и есть плата защиты аккумулятора. Данная схема полноценно реализует двухэтапный процесс заряда литиевых аккумуляторов — сначала зарядка постоянным током, затем переход к фазе стабилизации напряжения и плавное снижение тока практически до нуля.

Вряд ли. Как же течёт ток по такой цепи, когда срабатывает защита от переразряда?


Теперь допустим, что мы разряжаем эту же последовательную цепь. И можно подключать аккумулятор. Вручную трудно выставлять и поддерживать на обычном блоке питания указанные выше режимы, поэтому лучше всё-таки использовать специальные микросхемы, предназначенные для автоматизации процесса заряда схемы смотрите в этом разделе.

Параллельное соединение батарей с формулами Параллельное соединение осуществляется путем коммутации однополюсных выводов источников тока: плюсовой и минусовой выводы предыдущего аккумулятора соединяются с одноименными выводами последующего. При равных емкостях объединяемых аккумуляторов, для нахождения емкости батареи достаточно умножить количество составляющих батарею аккумуляторов на емкость одного аккумулятора в сборке. На этом этапе заряд обеспечивается постоянным током пониженной величины до тех пор, пока напряжение на аккумуляторе не достигнет значения 2. Одновременно с этим создаются все предпосылки для перегрева и разгерметизации. Сразу предупредим, что зарядка этого типа аккумуляторов является довольно опасной, если сделать это неправильно.

Подобная схема приведена в следующем варианте. Вот как эта плата установлена в литий-ионный АКБ. Тогда она будет выглядеть вот так согласитесь, проще некуда: пара резисторов и один кондер : Один из вариантов печатной платы доступен по этой ссылке. Аккумулятор разрядился ниже 2,5V. Единственное, что он не умеет делать автоматически, это принимать решение о полной зарядке аккумулятора и отключаться.
Плата защиты LI-ION — КАК ЭТО РАБОТАЕТ?

Содержание / Contents

Именно этот способ использует компания Sony во всех своих зарядниках.

При параллельном соединении пяти аккумуляторов получаем емкость равную мАч.

Во-первых есть ассортимент специализированных микросхем.

Зарядка при помощи лабораторного блока питания Если в вашем распоряжении имеется блок питания с защитой ограничением по току, то вы спасены! То есть индикатор будет загораться одновременно с отключением аккумулятора в момент разряда.

При увеличении емкости аккумуляторных батарей увеличиваются и токи. Что бы получить 11,1 В нужно соединить последовательно три батареи. Если в ваш аккумулятор встроена плата защиты, о которых речь шла чуть выше, то все упрощается.

Вот таким образом: Для настройки схемы подключаем вместо батарей регулируемый блок питания и подбором резистора R2 R4 добиваемся зажигания светодиода в нужный нам момент. Во избежание недопустимого разряда, подключайте схемы индикаторов после выключателя питания или используйте схемы защиты, предотвращающие глубокий разряд. Здесь ток задается резистором, подключенным к 5-ому выводу микросхемы. Если заряжаете 3s — берёте три телефонных зарядки и подключаете каждую к одному модулю.

Приведенные в статье схемы только лишь сигнализируют о низком напряжении на аккумуляторе. Ну а транзистор TIP41 можно заменить любым другим с подходящим током коллектора.

В таких случаях для комплектования батареи применяется параллельное соединение аккумуляторов. Недостаток схемы в сложности подбора стабилитронов для получения необходимого порога срабатывания, а также в постоянном потреблении тока порядка 1 мА.
Самый дешёвый способ зарядки аккумуляторов с балансировкой

Подключение аккумуляторов параллельно — База знаний BatteryGuy.com

Есть два способа подключения батарей: параллельно и серии . На приведенном ниже рисунке показано, как эти варианты подключения могут обеспечивать разное выходное напряжение и ампер-час.

На рисунках мы использовали герметичные свинцово-кислотные батареи, но концепция подключения блоков верна для всех типов батарей.

Различные конфигурации проводки дают нам разные напряжения или емкости в ампер-часах.

В этой статье рассматриваются вопросы, связанные с параллельным подключением (например, увеличение емкости в ампер-часах). Дополнительные сведения о последовательном подключении см. В разделе «Последовательное подключение батарей» или в нашей статье о сборке батарейных блоков.

Параллельное подключение увеличивает емкость только в ампер-часах

Основная концепция заключается в том, что при параллельном подключении вы складываете номиналы батарей в ампер-часах, но напряжение остается неизменным. Например:

  • два 6 В 4.Батареи 5 Ач, подключенные параллельно, способны обеспечить 6 вольт 9 ампер-часов (4,5 Ач + 4,5 Ач).
  • , четыре подключенных параллельно 1,2 В 2 000 мАч, могут обеспечить 1,2 В 8 000 мАч (2 000 мАч x 4).

Но что произойдет, если вы подключите батареи с разным напряжением и емкостью в ампер-часах параллельно?

Параллельное подключение аккумуляторов разного напряжения

Это большая «запретная зона». Батарея с более высоким напряжением будет пытаться зарядить батарею с более низким напряжением, чтобы создать баланс в цепи.

  • первичные (одноразовые) батареи — они не предназначены для зарядки, поэтому батарея с более низким напряжением может перегреться, протечь или вздуться, а в экстремальных обстоятельствах, когда напряжения сильно различаются, она может взорваться.
  • вторичных (аккумуляторных) батарей — эти только честно чуть лучше. Аккумулятор с более низким напряжением не предназначен для зарядки выше определенной точки, но аккумулятор с более высоким напряжением все равно попытается зарядить. Результатом может быть перегрев, утечка или вздутие батареи более низкого напряжения и / или перегрев батареи более высокого напряжения, поскольку она быстро разряжается.Опять же, чем больше разница в напряжении, тем больше вероятность возгорания или взрыва.

Стоит отметить, что многие люди каждый день случайно подключают батареи разного напряжения параллельно. Например:

  • Если смешать марки даже с одинаковым обозначенным напряжением — могут возникнуть проблемы. Из-за разных производственных процессов точное напряжение аккумуляторов разных производителей может незначительно отличаться. Это означает, что батарея на 1,5 В от марки X на самом деле может быть 1.6 вольт, тогда как батарея на 1,5 вольта марки Y могла быть 1,55 вольт. Если бы они были подключены параллельно, вы вряд ли увидите фейерверк, но возникнут другие проблемы.
    • для первичных (одноразовых) батарей — более сильная батарея все равно будет пытаться зарядить более слабую, сокращая срок службы обеих.
    • для вторичных (перезаряжаемых) батарей — более сильная батарея будет заряжать более слабую, истощая себя и тратя энергию.
  • Если вы подключаете аккумуляторные батареи параллельно, и одна из них разряжается, а другие заряжаются — заряженные батареи будут пытаться зарядить разряженную батарею. При отсутствии сопротивления замедлению процесса зарядки заряженные устройства могут перегреться, поскольку они быстро разряжаются, а разряженная батарея может перегреться, поскольку она пытается зарядить значительно превышающую ее проектные возможности.
  • Если вы смешиваете батареи разного возраста — , старые батареи всегда будут иметь более низкое напряжение, поскольку все батареи со временем саморазряжаются. Даже аккумуляторные батареи не будут заряжаться до того же уровня, что и новые.

Таким образом, важны следующие рекомендации:

  • С первичными (одноразовыми) батареями — используйте только батареи той же марки и возраста (в идеале из той же упаковки).Если это невозможно, дважды проверьте напряжение каждого блока с помощью вольтметра.
  • С вторичными (аккумуляторными) батареями — используйте только батареи той же марки и возраста и убедитесь, что все блоки полностью заряжены, прежде чем подключать их вместе параллельно. Если вы не уверены в степени заряда, либо подключите их по отдельности к зарядному устройству, пока зарядное устройство не подтвердит, что они полностью заряжены, либо проверьте напряжение с помощью вольтметра.

Подключение аккумуляторов разной емкости в ампер-часах параллельно

Это возможно и не вызовет серьезных проблем, но важно отметить некоторые потенциальные проблемы:

  • Проверьте химический состав аккумуляторов. Например, герметичные свинцово-кислотные аккумуляторы имеют точки зарядки, отличные от точек зарядки затопленных свинцово-кислотных аккумуляторов.Это означает, что при одновременной подзарядке двух батарей некоторые батареи никогда не будут заряжены полностью. Результатом здесь будет сульфатирование тех, которые никогда не достигнут полного заряда, что сократит их срок службы.
  • Дважды проверьте напряжение — если вы используете батареи с разной емкостью в ампер-часах, весьма вероятно, что напряжения будут другими (даже если напряжение, указанное на этикетках, совпадает). Проверьте это с помощью вольтметра, иначе у вас возникнут проблемы (описано в , соединяющем батареи разного напряжения параллельно выше).

Именно по этим причинам рекомендуется использовать батареи той же марки, напряжения и емкости. Если этого не сделать (если у вас нет знаний и инструментов, чтобы проверить, что вы делаете), это может создать потенциально опасную цепь.

Последовательные и параллельные конфигурации батарей и информация

BU-302: Configuraciones de Baterías en Serie y Paralelo (Español)

Узнайте, как расположить батареи для увеличения напряжения или увеличения емкости.

Батареи достигают желаемого рабочего напряжения путем последовательного соединения нескольких ячеек; каждая ячейка добавляет свой потенциал напряжения, чтобы получить общее напряжение на клеммах. Параллельное соединение обеспечивает более высокую мощность за счет суммирования общего ампер-часа (Ач).

Некоторые блоки могут состоять из комбинации последовательного и параллельного подключения. Аккумуляторы для ноутбуков обычно имеют четыре литий-ионных элемента 3,6 В последовательно для достижения номинального напряжения 14,4 В и два параллельно для увеличения емкости с 2400 мАч до 4800 мАч.Такая конфигурация называется 4s2p, что означает четыре последовательно соединенных ячейки и две параллельно. Изоляционная фольга между ячейками предотвращает электрическое короткое замыкание проводящей металлической оболочкой.

Батареи большинства типов подходят для последовательного и параллельного подключения. Важно использовать батареи одного типа с одинаковым напряжением и емкостью (Ач) и никогда не смешивать батареи разных производителей и размеров. Более слабая ячейка вызовет дисбаланс. Это особенно важно в последовательной конфигурации, потому что мощность батареи определяется мощностью самого слабого звена в цепи.Аналогия — цепочка, звенья которой представляют последовательно соединенные элементы батареи (рис. 1).

Рисунок 1: Сравнение батареи с цепью.
Звенья цепи представляют собой ячейки, включенные последовательно для увеличения напряжения, удвоение звена означает параллельное соединение для увеличения нагрузки по току.

Слабый элемент не может сразу выйти из строя, но при нагрузке он истощается быстрее, чем сильный.При зарядке аккумулятор с низким уровнем заряда заполняется раньше, чем с высоким уровнем, потому что его нужно заполнить меньше, и он остается в избыточном заряде дольше, чем другие. При разряде слабый элемент опорожняется первым, и его забивают более сильные братья. Ячейки в групповых упаковках должны быть согласованы, особенно при использовании под большими нагрузками. (См. BU-803a: Несоответствие ячеек, балансировка).


Приложения с одной ячейкой

Одноэлементная конфигурация — это самый простой аккумулятор; элемент не требует согласования, и схема защиты на небольшом литий-ионном элементе может быть простой.Типичными примерами являются мобильные телефоны и планшеты с одним литий-ионным аккумулятором 3,60 В. Одноэлементный элемент также используется в настенных часах, в которых обычно используется щелочной элемент на 1,5 В, наручные часы и резервное копирование памяти, большинство из которых являются приложениями с очень низким энергопотреблением.

Номинальное напряжение элемента для никелевой батареи составляет 1,2 В, щелочной — 1,5 В; оксид серебра составляет 1,6 В, а свинцово-кислотный — 2,0 В. Первичные литиевые батареи находятся в диапазоне от 3,0 В до 3,9 В. Литий-ионный — 3,6 В; Li-p

Строительные блоки батареи — Battery University

Узнайте о составе трех наиболее распространенных аккумуляторов и о том, как они служат нашему обществу.

Электрохимическая батарея состоит из катода, анода и электролита, которые действуют как катализатор. При зарядке на поверхности раздела катод / электролит образуется скопление положительных ионов. Это приводит к движению электронов к катоду, создавая потенциал напряжения между катодом и анодом. Освобождение происходит путем прохождения тока от положительного катода через внешнюю нагрузку и обратно к отрицательному аноду. При зарядке ток течет в обратном направлении.

Батарея имеет два отдельных пути; один представляет собой электрическую цепь, по которой протекают электроны, питая нагрузку, а другой — путь, по которому ионы перемещаются между электродами через разделитель, который действует как изолятор для электронов.Ионы — это атомы, которые потеряли или приобрели электроны и стали электрически заряженными. Сепаратор электрически изолирует электроды, но допускает движение ионов.

Анод и катод

Электрод батареи, который выделяет электроны во время разряда, называется анодом ; Электродом, поглощающим электроны, является катод .

Анод батареи всегда отрицательный, а катод положительный. Это, по-видимому, нарушает соглашение, поскольку анод является клеммой, по которой течет ток.Электронная лампа, диод или аккумулятор на зарядке следуют этому порядку; однако отключение питания от батареи при разряде превращает анод в отрицательный. Поскольку аккумулятор представляет собой электрическое накопительное устройство, обеспечивающее энергию, анод аккумулятора всегда отрицательный.

Литий-ионный анод — угольный (см. BU-204: Как работают литиевые батареи?), Но порядок обратный для литий-металлических батарей. Здесь катод — углерод, а анод — металлический литий (см. BU-212: Батареи будущего). За некоторыми исключениями, литий-металлические батареи не подлежат перезарядке.

Символ батареи
Катод батареи положительный; анод отрицательный.


Таблицы 1a, b, c и d суммируют состав вторичных батарей на основе свинца, никеля и лития, включая первичные щелочные.

Свинцово-кислотный Катод (положительный) Анод (отрицательный) Электролит
Материал Диоксид свинца (шоколадно-коричневый) Серый свинец (при образовании губчатый) Серная кислота
Полная зарядка Оксид свинца (PbO 2 ), электроны добавлены к положительной пластине Свинец (Pb), электроны удалены с пластины Сильная серная кислота
Выпущено Свинец превращается в сульфат свинца на отрицательном электроде, электроны перемещаются от положительной пластины к отрицательной пластине Кислота серная слабая (водоподобная)

Таблица 1a: Состав l эад. Кислоты.

NiMH, NiCd Катод (положительный) Анод (nega

Общие сведения о конфигурациях аккумуляторов | Аккумулятор

Что такое банк батарей? Нет, аккумуляторные банки — это не какие-то финансовые учреждения. Блок батарей — это результат соединения двух или более батарей для одного приложения. Что это дает? Ну, подключив батареи, вы можете увеличить напряжение, силу тока или и то, и другое.Когда вам нужно больше мощности, вместо того, чтобы обзавестись огромным супертанкером с батареей RV. Например, вы можете построить аккумуляторную батарею, используя мощную аккумуляторную батарею AGM для дома на колесах, кемпинга или прицепа.

Первое, что вам нужно знать, это то, что существует два основных способа успешного соединения двух или более батарей: первый — через серию, а второй — параллельный. Начнем с метода серий, сравнивая серию и параллель.

Как подключить батареи последовательно: При последовательном подключении батарей увеличивается напряжение двух батарей, но сохраняется одинаковая сила тока (также известная как ампер-часы).Например, эти две 6-вольтовые батареи, соединенные последовательно, теперь выдают 12 вольт, но их общая емкость по-прежнему составляет 10 ампер.

Для последовательного соединения батарей используйте перемычку, чтобы соединить отрицательную клемму первой батареи с положительной клеммой второй батареи. Используйте другой набор кабелей для подключения открытых положительных и отрицательных клемм к вашему приложению.

При подключении аккумуляторов: Никогда не перекрещивайте оставшиеся разомкнутые положительный и открытый отрицательный полюсы друг с другом, так как это приведет к короткому замыканию аккумуляторов и вызовет повреждение или травму.

Убедитесь, что подключаемые батареи имеют одинаковое напряжение и емкость. В противном случае у вас могут возникнуть проблемы с зарядкой и сокращение срока службы батареи.

Как подключить батареи параллельно: Другой тип подключения — параллельно. Параллельное соединение увеличит ваш номинальный ток, но напряжение останется прежним. На схеме «Параллель» мы вернулись к 6 вольтам, но ампер увеличился до 20 Ач. Важно отметить, что из-за увеличения силы тока аккумуляторов вам может понадобиться более прочный кабель, чтобы кабели не перегорели.

Для параллельного соединения батарей используйте перемычку для соединения положительных клемм и другую перемычку для соединения отрицательных клемм обеих батарей друг с другом. Отрицательный к отрицательному и положительный к положительному. Вы МОЖЕТЕ подключить нагрузку к ОДНОЙ из батарей, и она будет разряжать обе батареи одинаково. Однако предпочтительный метод поддержания уровня заряда батарей — это подсоединение к плюсу на одном конце батарейного блока и к минусу на другом конце блока.

Также возможно подключение батарей в последовательной и параллельной конфигурации. Это может показаться запутанным, но мы объясним ниже. Таким образом вы можете увеличить выходное напряжение и номинальный ток в ампер / час. Чтобы сделать это успешно, вам понадобится как минимум 4 батареи.

Если у вас есть два набора батарей, уже подключенных параллельно, вы можете соединить их вместе, чтобы сформировать серию. На диаграмме выше у нас есть аккумуляторная батарея, которая выдает 12 вольт и рассчитана на 20 ампер-часов.

Не теряйся сейчас. Помните, что электричество проходит через параллельное соединение точно так же, как и в одиночной батарее. Разницы не видно. Таким образом, вы можете последовательно соединить два параллельных соединения, как две батареи. Требуется только один кабель; мост между положительной клеммой одного параллельного банка и отрицательной клеммой другого параллельного банка.

Это нормально, если к терминалу подключено более одного кабеля. Такого рода аккумуляторные батареи необходимо успешно строить.

Теоретически вы можете подключить столько батарей, сколько захотите. Но когда вы начинаете собирать путаницу из аккумуляторов и кабелей, это может сбивать с толку, а путаница может быть опасной. Помните о требованиях к вашему приложению и придерживайтесь их. Также используйте батареи той же мощности. По возможности избегайте смешивания и соответствия размеров батарей.

Всегда помните о безопасности и следите за своими связями. Если это поможет, сделайте схему ваших батарейных блоков, прежде чем пытаться их построить.Удачи!


Краткий справочник по словарю:

AMP-час — это единица измерения электрической емкости аккумулятора. Стандартный номинал усилителя рассчитан на 20 часов.

Напряжение представляет собой давление электричества. Некоторые приложения требуют большего «давления», что означает более высокое напряжение.

Выберите более мощный аккумулятор

Была ли эта информация полезной? Подпишитесь, чтобы получать обновления и предложения.

Серия

, параллельное и последовательно-параллельное соединение батарей

Серия , параллельная и последовательно-параллельная конфигурация батарей

Введение в соединения батарей

Кто-то может подумать, какова цель последовательного, параллельного или последовательного- параллельное соединение аккумуляторов или правильная конфигурация для зарядки аккумуляторов, системы батарейных блоков, автономной системы или установки солнечных батарей. Ну, это зависит от требований системы i.е. для увеличения напряжения путем последовательного соединения батарей, ампер-часов батареи (поскольку батареи рассчитаны в Ач, а не в амперах) или просто тока или мощности батарей путем подключения батарей параллельно или последовательно-параллельно для поддержания системы в соответствии с вашими потребностями . Если вам нужно знать, как это сделать, прочитайте следующее пошаговое руководство по конфигурации первичных (неперезаряжаемых, например, элементы AAA) и вторичных (перезаряжаемых, например, свинцово-кислотных, никель-кадмиевых, никель-металлогидридных, литий-ионных и т. Д.) Батарей.

Мы получили несколько сбивающих с толку схем по теме, и они спрашивают, подключены ли батареи последовательно, параллельно или последовательно-параллельно и для какого из них они подходят ?. Итак, мы подробно обсудим последовательное, параллельное и последовательно-параллельное соединение батарей со схематическими диаграммами и приложениями.

А теперь приступим …

Типы подключения батарей

Есть три основных типа подключения батарей.

  1. Последовательное соединение
  2. Параллельное соединение
  3. Последовательное параллельное соединение

Щелкните изображение, чтобы увеличить Серия

, параллельное и последовательное-параллельное соединение батарей

Ниже приводится подробная информация о каждом соединении.

Серийное соединение батарей

Если мы подключим положительную (+) клемму батареи к отрицательной (-), а отрицательную — к положительной клемме, как показано на рисунке ниже, то конфигурация батарей будет последовательной.

Полезно знать:

При последовательном соединении аккумуляторов ток одинаков в каждом проводе или секции, а напряжение разное, т.е. напряжения складываются, например

V 1 + V 2 + V 3 ….Vn

На рисунке ниже две батареи по 12 В, 200 Ач соединены последовательно. Таким образом, общий эффективный ампер-час (Ач) будет таким же, пока напряжение является аддитивным.

т.е.

= 12 В + 12 В = 24 В, 200 Ач

Щелкните изображение, чтобы увеличить

Series Подключение аккумуляторов
Когда нам нужно и как подключить аккумуляторы последовательно?

Когда вам необходимо удвоить уровень напряжения в соответствии с потребностями вашей системы, сохраняя при этом ту же емкость или номинальную емкость в ампер-часах (Ач) батарей.

Например, если у вас есть две батареи на 12 В по 200 Ач и для установки вам нужна система 24 В. Просто подключите обе батареи последовательно, чтобы получить 24 В и одинаковую мощность в ампер-часах, то есть 200 Ач.

Имейте в виду, что при последовательном подключении аккумуляторная батарея разряжается медленнее, чем при параллельном подключении аккумуляторов.

Вы можете сделать это с любым количеством батарей, т.е. получить 36 В, 48 В, 72 В постоянного тока и так далее, подключив батареи последовательно.

Эта система используется в различных установках солнечных панелей и других приложениях.

Параллельное соединение аккумуляторов

Если мы подключим положительную клемму (+) батареи к положительной, а отрицательную (-) к отрицательной клемме. Тогда конфигурация батарей будет параллельной.

Полезно знать:

При параллельном подключении напряжение будет одинаковым на каждом проводе или участке, а ток будет другим, т.е. ток будет аддитивным.

например

I 1 + I 2 + I 3 … + In

На рисунке ниже две батареи на 12 В, 200 Ач подключены параллельно.Таким образом, полное эффективное напряжение будет таким же, пока ампер-час складывается.

т.е.

= 200 Ач + 200 Ач = 400 Ач, 12 В.

Щелкните для увеличения изображения

Параллельное подключение батарей
Когда нам нужно и как подключить батареи параллельно?

Когда вам нужно удвоить емкость аккумулятора или номинальные ампер-часы (Ач) в соответствии с потребностями вашей системы, сохраняя при этом тот же уровень напряжения.

Например, если у вас есть две батареи на 12 В по 200 Ач и для установки вам нужна система 12 В.Просто подключите обе батареи параллельно, так что общая емкость батареи будет 400 Ач и одинаковым уровнем напряжения, то есть 12 В.

Имейте в виду, что параллельная разрядка аккумуляторов происходит быстрее, чем при последовательном подключении аккумуляторов.

Это можно сделать с любым количеством аккумуляторов, т.е. получить одинаковый уровень напряжения при одновременном увеличении емкости аккумулятора в ампер-часах при параллельном подключении аккумуляторов.

Эта система используется в различных установках солнечных панелей и других приложениях.

Последовательно-параллельное соединение батарей

Если мы соединим две пары из двух батарей последовательно, а затем соединим эти последовательно соединенные батареи параллельно, то такая конфигурация батарей будет называться последовательно-параллельным соединением батарей.

Другими словами, это последовательная или параллельная цепь, но известная как последовательно-параллельная цепь. Некоторые компоненты включены последовательно, а другие — параллельно или по сложной схеме из последовательно и параллельно соединенных устройств и батарей.

Связанное сообщение:

На рисунке ниже ,.

Шесть (6) аккумуляторов на 12 В, 200 Ач каждая подключены в последовательно-параллельной конфигурации.

т.е.

  • B 1 и B 2 последовательно… 12В + 12В = 24В, 200Ач… Последовательное соединение
  • B 3 и B 4 последовательно… 12В + 12В = 24В, 200Ач… Последовательное соединение
  • B 5 и B 6 последовательно… 12В + 12В = 24В, 200Ач… Последовательное соединение

И затем пара этих батарей соединяется параллельно i.е. два параллельных комплекта из трех батарей соединены последовательно.

т.е.

Установить 1 = B 1 , B 3 , B 5 = Серия

Установить 2 = B 2 , B 4 , B 6 = Серия

И затем ,

Set 1 & Set 2 = In Parallel.

Таким образом, эффективное напряжение и ампер-час будут равны

Ампер-час (Ач) = 200 Ач + 200 Ач + 200 Ач = 600 Ач

Напряжения = 12 В + 12 В = 24 В. (Параллельное соединение)

Щелкните изображение, чтобы увеличить

Последовательное параллельное соединение батарей

Калькуляторы, связанные с батареями:

Когда нам нужно и как соединить батареи последовательно-параллельно?

Когда вам нужно удвоить емкость аккумулятора или номинальное значение ампер-часов (Ач), а также напряжение аккумуляторов в соответствии с потребностями вашей системы.

Например, если у вас шесть батарей на 12 В по 200 Ач в час, и вам потребуется емкость 600 Ач и система на 24 В для установки. Теперь у вас есть два набора из трех батарей, просто подключите два набора из трех аккумуляторов последовательно, а затем подключите два набора параллельно (как показано на рисунке выше), при этом общая емкость аккумулятора будет 600 Ач, а уровень напряжения — 24 В.

Это можно сделать с любым количеством аккумуляторов, т.е. получить разный уровень напряжения, а также увеличить емкость аккумулятора в ампер-часах при последовательно-параллельном соединении аккумуляторов.

Эта система используется в различных установках солнечных панелей и других приложениях.

Сравнение последовательного, параллельного и последовательно-параллельного подключения

В приведенной ниже таблице показаны основные различия между последовательным и параллельным подключением.

Щелкните изображение, чтобы увеличить

Сравнение последовательных, параллельных и последовательно-параллельных подключений

Общие меры предосторожности и инструкции по подключению и установке батарей

Предупреждение и инструкции:

  • Никогда не замыкайте и не касайтесь положительного ) клемма батареи с отрицательной (-) клеммой батареи, чтобы избежать короткого замыкания, повреждения, травмы, взрыва или пожара.
  • Всегда подключайте аккумулятор одного уровня напряжения и емкости, чтобы избежать проблем с зарядкой и сокращения срока службы аккумулятора.
  • Не путайте (это может быть опасно) со сложной разводкой и подключением аккумуляторов последовательно-параллельно. Всегда делайте правильные расчеты и делайте схемы и схемы соединений батарейных блоков, прежде чем применять их на практике, чтобы быть в безопасности.
  • Соблюдайте полярность при зарядке аккумуляторных батарей, чтобы избежать короткого замыкания и возникновения опасных ситуаций.
  • Когда аккумулятор полностью зарядится, снимите зарядное устройство, чтобы избежать перегрева (в случае неавтоматического зарядного устройства или контроллера заряда).
  • Всегда заряжайте аккумулятор при комнатной температуре.
  • Не пытайтесь заряжать первичные элементы. т.е. не заряжайте неперезаряжаемые батареи.
  • Отсоедините аккумулятор от подключенной нагрузки, если он больше не используется, чтобы избежать коррозии и утечки.
  • Отсоедините источник зарядки аккумулятора и нагрузку перед подключением или отключением клемм.

Учебные пособия по подключению и подключению соответствующих аккумуляторов:

Как подключить две или более аккумуляторов последовательно и параллельно

Подключение аккумуляторов последовательно и параллельно



Добро пожаловать в эту информативную статью.

На этой странице мы проиллюстрируем различные типы батарей , используемых в большинстве ветряных и солнечных энергетических систем, и мы научим вас , как соединять их последовательно и параллельно , чтобы получить большую емкость или более высокую емкость. номинальное напряжение в зависимости от ваших потребностей.

Таким образом мы получим отличную систему хранения энергии; энергия, вырабатываемая нашим заводом MPPTSOLAR.

Готовы? Давай начнем!

Выбор правильного типа батареи


На этапе проектирования автономной солнечной энергосистемы важно выбрать правильные батареи, которые будут составлять батарею. На рынке представлено множество типов батарей. Ниже мы перечислим самые распространенные:

Свинцово-кислотные батареи
Эти батареи используются для питания электрической системы мотоциклов, легковых и грузовых автомобилей.Они дешевы, обеспечивают очень высокие токи, надежны и хорошо работают даже при низких температурах. С другой стороны, они довольно тяжелые, опасные, так как свинец — токсичный металл, они теряют емкость из-за механического воздействия и не подходят для слишком длительных разрядов из-за процесса сульфатирования.

Гелевые батареи
Это свинцово-кислотные батареи, в которых электролит не жидкий, а гелеобразный. Их также называют необслуживаемыми батареями, и они имеют большую глубину разряда.Они также служат в три раза дольше, чем свинцово-кислотные батареи, и выдерживают большое количество циклов заряда-разряда. С другой стороны, они дороже свинцово-кислотных аккумуляторов, и при неправильной загрузке они очень быстро теряют ожидаемый срок службы.

Аккумуляторы AGM
Это свинцовые аккумуляторы, в которых электролит абсорбируется губчатой ​​массой стекловолокна. Это компактные батареи, устойчивые к коротким замыканиям и очень устойчивые к механическим воздействиям.Они могут быть установлены в любом положении, имеют средний срок службы 10 лет, хорошо работают даже при высоких температурах, а в случае разрушения корпуса утечка кислоты ограничена. У них высокие пусковые токи и низкий саморазряд. С другой стороны, AGM-аккумуляторы стоят дороже гелевых и не рекомендуется разряжать их более чем на 50%.

LiFePO4 батареи
LiFePO4 означает литий-железо-фосфат. Эти батареи не содержат свинца или агрессивной жидкости.Поэтому они очень легкие, компактные, экологически чистые и могут быть без риска установлены в любом положении. Даже если они разряжены на 100%, они не повреждены. При том же размере они накапливают и предлагают больше энергии, чем свинцовые батареи. Кроме того, они могут похвастаться циклами заряда-разряда, недоступными для свинцовых аккумуляторов. Батареи LiFePO4 могут быть заряжены за очень короткое время и обычно оснащены внутренней BMS, которая гарантирует максимальную безопасность и правильную балансировку ячеек. С другой стороны, они по-прежнему стоят намного дороже, чем аккумуляторы AGM.

Как измерить уровень заряда аккумулятора?


Самый точный метод состоит в измерении плотности электролита. Если у вас нет плотномера, благодаря следующей таблице вы сможете узнать состояние заряда свинцовых аккумуляторов, измерив напряжение холостого хода на их выводах с помощью обычного цифрового мультиметра .

Значение плотномера Напряжение на выводах Состояние заряда
1,277 12,73 В 100%
1,258 12,62 В 90%
1,238 12,50 В 80%
1,217 12,37 В 70%
1,195 12,24 В 60%
1,172 12,10 В 50%
1,148 11,96 В 40%
1,124 11,81 В 30%
1,098 11,66 В 20%
1,073 11,51 В 10%

Как подключить несколько батарей вместе?


Прежде всего, важно, чтобы все задействованные батареи были идентичны и имели одинаковый уровень заряда.Во-вторых, важно использовать короткие электрические кабели одинаковой длины и подходящего поперечного сечения для подключения батарей. Ниже вы найдете несколько очень четких изображений, которые помогут легко понять подключения батареи.

Параллельное соединение двух идентичных аккумуляторов позволяет увеличить емкость отдельных аккумуляторов в два раза при сохранении номинального напряжения.

Следуя этому примеру, где есть две батареи 12 В 200 Ач, подключенные параллельно, у нас будет напряжение 12 В (Вольт) и общая емкость 400 Ач (Ампер-час).

Емкость определяет максимальное количество заряда, которое может быть сохранено. Чем больше емкость, тем больше заряда можно сохранить.

В данном случае это означает, что аккумуляторная батарея емкостью 400 Ач теоретически может обеспечивать ток 400 А в течение целого часа, или 200 А в течение двух часов непрерывной работы, или 100 А в течение четырех часов и т. Д. доставляется свинцовым аккумулятором, тем дольше он работает.


Последовательное соединение двух идентичных батарей позволяет получить вдвое большее номинальное напряжение, чем у отдельных батарей, при сохранении той же емкости.

Следуя этому примеру, где есть две батареи 12 В 200 Ач, подключенные последовательно, у нас будет общее напряжение 24 В (Вольт) и неизменная емкость 200 Ач (Ампер-час).

В автономных ветровых и солнечных энергосистемах, чем больше постоянное напряжение для зарядки аккумуляторов, тем меньше энергии теряется по кабелям. Так, например, система на 24 В лучше, чем система на 12 В.


Комбинируя параллельное соединение с последовательным соединением , мы удвоим номинальное напряжение и емкость.

Следуя этому примеру, у нас будет два блока 24 В 200 Ач, соединенных параллельно, таким образом, образуя в целом батарею 24 В 400 Ач.

При подключении важно соблюдать полярность, использовать кабели как можно короче и с соответствующим сечением . Чем короче длина соединений, тем меньше сопротивление, которое будет образовываться в кабелях при протекании тока, и, следовательно, меньше будут потери энергии.

При проектировании автономной солнечной энергосистемы очень важно иметь большую и эффективную систему хранения.Чтобы обеспечить правильную зарядку аккумулятора, мы рекомендуем полагаться на качественные и эффективные контроллеры заряда. Контроллеры заряда MPPTSOLAR предназначены для обеспечения наилучшего процесса зарядки для любого типа аккумулятора (включая LiFePO4), используя всю энергию, производимую солнечными панелями, благодаря технологии MPPT.

Для тех, кто хочет преобразовать постоянное напряжение аккумуляторной батареи в переменное для бытового использования, синусоидальный инвертор достаточен для питания любого устройства. Существует два типа: модифицированный синусоидальный инвертор (подходит для резистивных и емкостных нагрузок; он может создавать шум с индуктивными нагрузками) и чисто синусоидальный инвертор (подходит для всех нагрузок).

Добавить комментарий

Ваш адрес email не будет опубликован.
