Достаточно простым и распространенным устройством является электромагнит.
Виды пускателей и технические характеристики
Основные критерии при выборе магнитного пускателя
Интересное видео о работе магнитного пускателя смотрите ниже: Если же это В АС того же переменного тока , то управлять пускателем будут две фазы.
Только в данной схеме нагрузка однофазная. Хотя принцип работы у них одинаков, но конструктивно они различаются.
Данный вид пускателя постепенно начинает заменяться на более дешевые и простые в обслуживании контакторы как отечественного, так и иностранного производства.
Тепловое реле обезопасит электрический двигатель от неисправностей и аварийных ситуаций, которые могут возникнуть при пропадании одной из фаз Подключают реле к выводу с магнитным пускателем. При подаче переменного напряжения на катушку в ней начинает протекать переменный электрический ток, который, в свою очередь, создает магнитный поток в сердечнике и якоре, преодолевая сопротивление воздушного зазора. Поделиться с друзьями: Вам также может быть интересно.
Трехфазную нагрузку подключают к T1, T2, T3. Которая размещена на сердечнике, большая мощность нужна для преодоления усилия пружины. Кроме того, само устройство более массивное за счет дугогасящих камер.
За счёт этого магнитный пускатель может размещаться в силовых шкафах рядом с силовым устройством, которые он подключает, а все его управляющие элементы в виде кнопок и кнопочных постов на включение могут размещаться в рабочих зонах пользователя. В таких схемах запуска всегда должна быть защита от одновременного включения кнопок «вперед» и «назад». Делают это для того, чтобы, когда двигатель окажется в опасности из-за перегрева, реле смогло бы отключить пускатель. Контакты Схемы подключения магнитного пускателя Подключения магнитного пускателя и малогабаритных его вариантов, для опытных электриков не представляет никакой сложности, но для новичков может оказаться задачей над которой пройдется задуматься.
Следующим важным параметром будет ток сработки. Это может быть кран балка в цеху, где необходимо вращение электродвигателя в обе стороны. Когда питание появляется, в катушке наводится магнитное поле, и верхний сердечник притягивается к нижнему. Оно привлекает мобильную часть магнитопровода посредством сжатия пружины.
Выбор и схема подключения магнитного пускателя
Электромагнит в виде катушки с большим числом витков рассчитан на напряжение 24 — В. Также контакторы предназначены для стационарного подключения и отключения однофазного и трехфазного оборудования.
На схеме пускатель и контактор обозначаются таким схематичным знаком: где A1-A2 катушка электромагнита пускателя; L1-T1 L2-T2 L3-T3 силовые контакты, к которым подключается силовое трехфазное напряжение L1-L2-L3 и нагрузка T1-T2-T3 , в нашем случае электродвигатель; контакты, блокирующие пусковую кнопку управления двигателем. Контакторы оснащаются камерой для гашения дуги. Ввод в схему теплового реле В промежутке между магнитным пускателем и асинхронным электродвигателем последовательно подсоединяют тепловое реле.
Двигатель остановился.

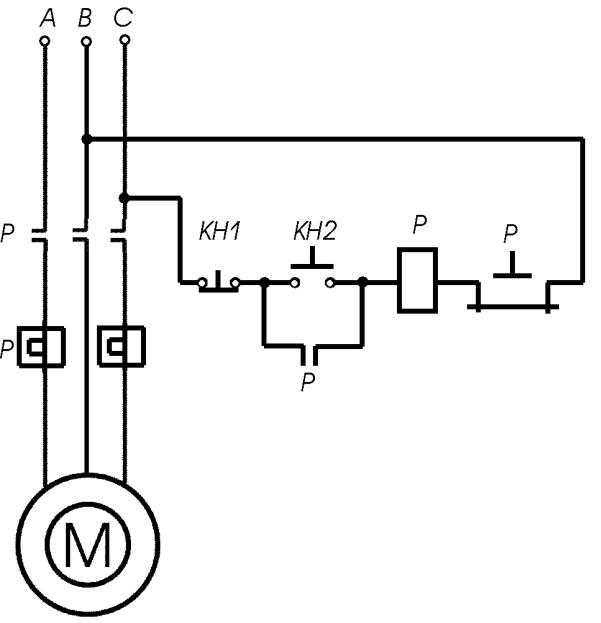

В случае перегрузки тепловой датчик Р сработает и разорвет контакт Р, машина остановится. Вывод из рабочего состояния происходит только после срабатывания пускателя. После выполнения вышеуказанных действий электродвигатель будет отключён и готов к последующего пуска с кнопочного поста. Включаем пускатель и аккуратно отсоединяем любой проводок от контактов реле.
Еще по теме: Глубина прокладки электрических кабелей в земле
Включаем пускатель и аккуратно отсоединяем любой проводок от контактов реле. На контакторы с контактами нормально разомкнутыми подается питание исключительно во время работы пускателя.
Чаще всего она зеленого цвета, хотя может быть и черного. В случае с управлением от В это — нулевая шинка, с В — фаза на пускателе.
Пускатель магнитный
Последняя предназначена для быстрого рассоединения контактов, от скорости которого зависит величина электрической дуги. Подвижные детали должны перемещаться от руки. При этой схеме блокирующие контакты защищают от одновременного срабатывания магнитных пускателей, что может вывести из строя двигатель. Ток проходит по греющим элементам, если его величина превысит заданную — отгибается биметаллическая пластинка и переключает контактики. Источником его является нажатая пусковая кнопка, открывающая путь для подачи напряжения к управляющей катушке.
Схема Подключения Пме 211 с Катушкой 380 – Принцип работы
Пускатели электромагнитные серии ПМЕ предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором при напряжении до 660 В переменного тока частоты 50 и 60 Гц.
При совместном использовании тепловых реле серий РТТ и РТЛ магнитный пускатель может применяться для защиты управляемых электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.
Пускатели могут использоваться для работы в системах управления с применением микропроцессорной техники при шунтировании включающей катушки помехоподавляющим устройством или при тиристорном управлении.
Все используемые магнитные пускатели отличаются друг от друга по номинальному току, по наличию и отсутствию тепловых реле (защита от перегрузок), по климатическому исполнению, габаритным размерам и другим параметрам.
Х3 – исполнение пускателей по назначению и наличию теплового реле:
Пускатели ПМЕ 111, 211 — назначение, маркировка, номиналы, характеристики, габариты, цена
Ни в коем случае нельзя подавать номинальное напряжение на втягивающую катушку отдельно от магнитопровода, так как в этом случае магнитный поток будет замыкаться на витки катушки, что повлияет на увеличение протекающего по ней тока и катушка «сгорит».
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»
Магнитный пускатель серии пме-211 Контактор производит аналогичные подключения, как и пускатель, только электропотребители имеют большую мощность, соответственно и размеры у контактора значительно больше, и контакты у контактора значительно мощней. Спрашивайте, я на связи!
Схема подключения пме 211 с тепловым реле
Устройство магнитного пускателя
Корпус состоит из трех частей. Верхняя часть-крышка закрывает силовые контакты и осуществляет гашение электрической дуги при коммутациях. Изготавливается из пресс материала, содержащего асбест. Кроме того, на крышке указываются технические характеристики пускателя такие, как серия, номинальное напряжение втягивающей катушки, обозначение клемм силовых контактов и др.

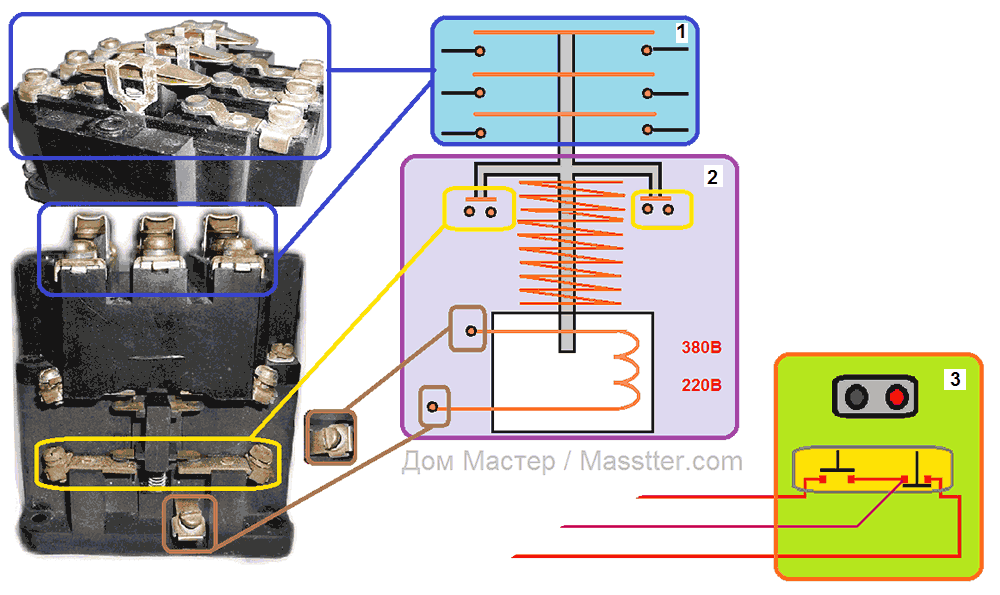

Рисунок 1 — Устройство Магнитного пускателя типа ПМЕ-211
Какое освещение Вы предпочитаете
ВстроенноеЛюстра
На средней части закреплены неподвижные силовые и блокировочные контакты, а также подвижные на траверсе с якорем.
И третья, основание, в которой размещена втягивающая катушка с сердечником. Разборный корпус отлит из карболита – фенолформальдегидной смолы с разными минеральными и органическими наполнителями. Этот тип диэлектрика обладает высокой теплостойкостью, трудной возгораемостью.
Рисунок 2 — Устройство Магнитного пускателя типа ПМЕ-211
Как устроен магнитный пускатель ПМЕ-211
Устройство магнитного пускателя
Разборный корпус состоит из трех частей. Верхняя часть-крышка закрывает силовые контакты и осуществляет гашение электрической дуги при коммутациях. Изготавливается из пресс материала содержащего асбест. Кроме того, на крышке указываются технические характеристики пускателя такие, как серия, номинальное напряжение втягивающей катушки, обозначение клемм силовых контактов и др.
На средней части закреплены неподвижные силовые и блокировочные контакты, а также подвижные на траверсе с якорем.
И третья, основание, в которой размещена втягивающая катушка с сердечником. Разборный корпус отлит из карболита – фенолформальдегидной смолы с разными минеральными и органическими наполнителями. Этот тип диэлектрика обладает высокой теплостойкостью, трудной возгораемостью.
Рассмотрим более подробно все элементы магнитного пускателя ПМЕ-211.
Ни в коем случае нельзя подавать номинальное напряжение на втягивающую катушку отдельно от магнитопровода, так как в этом случае магнитный поток будет замыкаться на витки катушки, что повлияет на увеличение протекающего по ней тока и катушка «сгорит».
Технические характеристики магнитного пускателя ПМЕ-211-УХЛ4В
Основные технические характеристики пускателя приводятся на табличке пускателя либо на верхней крышке.
- переменное напряжение катушки магнитного пускателя: 220 В, 380 В;
- номинальное напряжение и ток силовой цепи: при 380 В — 25 А, при 660 В – 14 А;
- номинальная мощность подключаемого электродвигателя: не более 11 кВт;
- климатическое исполнение УХЛ4 и износостойкость категории В;
- крепление корпуса с помощью винтов;
- установлены 2 замыкающих и 2 размыкающих блокировочных контакта.
Наименование | Диапазон регулирования тока несрабатывания, А |
РТТ5-16-012У3 | 0,10—0,15 |
РТТ5-16-022У3 | 0,14—0,21 |
РТТ5-16-032У3 | 0,20—0,30 |
РТТ5-16-042У3 | 0,28—0,40 |
РТТ5-16-052У3 | 0,38—0,54 |
РТТ5-16-062У3 | 0,52—0,75 |
РТТ5-16-072У3 | 0,70—1,00 |
РТТ5-16-082У3 | 0,95—1,40 |
РТТ5-16-092У3 | 1,30—1,9 |
РТТ5-16-102У3 | 1,80—2,6 |
РТТ5-16-112У3 | 2,50—3,6 |
РТТ5-16-122У3 | 3,30—4,8 |
РТТ5-16-132У3 | 4,20—6,0 |
РТТ5-16-142У3 | 5,50—8,0 |
РТТ5-16-152У3 | 7,00—10,0 |
РТТ5-16-162У3 | 9,5—14,0 |
РТТ5-16-172У3 | 13,0—16,0 |
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»
Магнитный пускатель ческие характеристики.
Схема пускателя магнитного электрического ПМЕ-211: подключение и характеристики
- Тепловое реле. Служит для защиты двигателей от перегрузок по току. В случае превышения последнего через заданное время отключит магнитный пускатель. Это, в свою очередь, остановит двигатель и предотвратит его выход из строя.
- Дополнительные блок контакты. Используются для подключения пускателя к сторонним устройствам (сигнализация).
- Индикаторные лампы. Сообщают оператору оборудования о включенном или отключенном состоянии пускателя, соответственно, двигателя или прочей нагрузки.
Магнитный пускатель и магнитный контактор
Отличие между магнитным пускателем и магнитным контактором в том, какую мощность нагрузки могут коммутировать эти устройства.
Магнитный пускатель может быть «1», «2», «3», «4» или «5» величины. Например пускатель второй величины ПМЕ-211 выглядит так:
Названия пускателей расшифровываются следующим образом:
- Первый знак П — Пускатель;
- Второй знак М — Магнитный;
- Третий знак Е, Л, У, А… — это тип или серия пускателя;
- Четвертый цифровой знак — величина пускателя;
- Пятый и последующие цифровые знаки — характеристики и разновидности пускателя.
Некоторые характеристики магнитных пускателей можно посмотреть в таблице
Отличия магнитного контактора от пускателя весьма условны. Контактор выполняет ту же роль, что и пускатель. Контактор производит аналогичные подключения, как и пускатель, только электропотребители имеют большую мощность, соответственно и размеры у контактора значительно больше, и контакты у контактора значительно мощней.Магнитный контактор имеет немного другой внешний вид:
L1-T1 L2-T2 L3-T3 силовые контакты, к которым подключается силовое трехфазное напряжение (L1-L2-L3) и нагрузка (T1-T2-T3), в нашем случае электродвигатель;
13-14 контакты, блокирующие пусковую кнопку управления двигателем.
Технические характеристики магнитного пускателя ПМЕ-211-УХЛ4ВОсновные технические характеристики пускателя приводятся на табличке пускателя либо на верхней крышке.
- переменное напряжение катушки магнитного пускателя: 220 В, 380 В;
- номинальное напряжение и ток силовой цепи: при 380 В — 25 А, при 660 В – 14 А;
- номинальная мощность подключаемого электродвигателя: не более 11 кВт;
- климатическое исполнение УХЛ4 и износостойкость категории В;
- крепление корпуса с помощью винтов;
- установлены 2 замыкающих и 2 размыкающих блокировочных контакта.
Совместно с магнитными пускателями могут использоваться тепловые реле марки РТТ соответствующей величины для защиты силового оборудования от продолжительных перегрузок и от обрыва фаз!
Для изменения вращения ротора электродвигателя используются реверсивные магнитные пускатели, представляющие собой два пускателя одной серии, закрепленных на одном основании, электрически соединенных, имеющих электрические и механические блокировки, предотвращающих одновременное включение обоих пускателей.
На электрических принципиальных схемах магнитные пускатели обозначаются следующим образом:
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»
Разновидности и типы В зависимости от конструктивных особенностей и выполняемых функций электромагнитные пускатели подразделяются на несколько категорий. Спрашивайте, я на связи!
Пускатель магнитный
