Подключение 3 фазной розетки: 4 контакта, схема, по цветам

Трехфазная розетка 380, применение и установка

Трехфазная розетка: схема, подключение

В силовых линиях часто применяется трехфазная розетка, которая составляет единый разъем вместе с вилкой. Розетка оснащена минимум 3 контактами для фазового подключения и дополнительными контактами для заземления и рабочего нуля. Так как эти розетки применяют в трехфазных силовых линиях, и они требуются для подключения очень мощных устройств, причем через их контакты все время будет проходить высокий ток. Площадь сечения контактов должна быть большая, чтобы они были в состоянии выдерживать значительно регулярные нагрузки.

Содержание:

Основные сведения о трехфазной розетке

Нынешняя промышленность выпускает 2 главные типа разъемов с контактами. Один вариант оснащен 4-мя контактами и его применяют для передачи электрической энергии к нагрузкам, которые подключены по схеме «треугольник». Это довольно популярная розетка на 3 фазы с заземляющим контактом, в котором 3 фазные контакта и один для того, чтобы заземлиться.

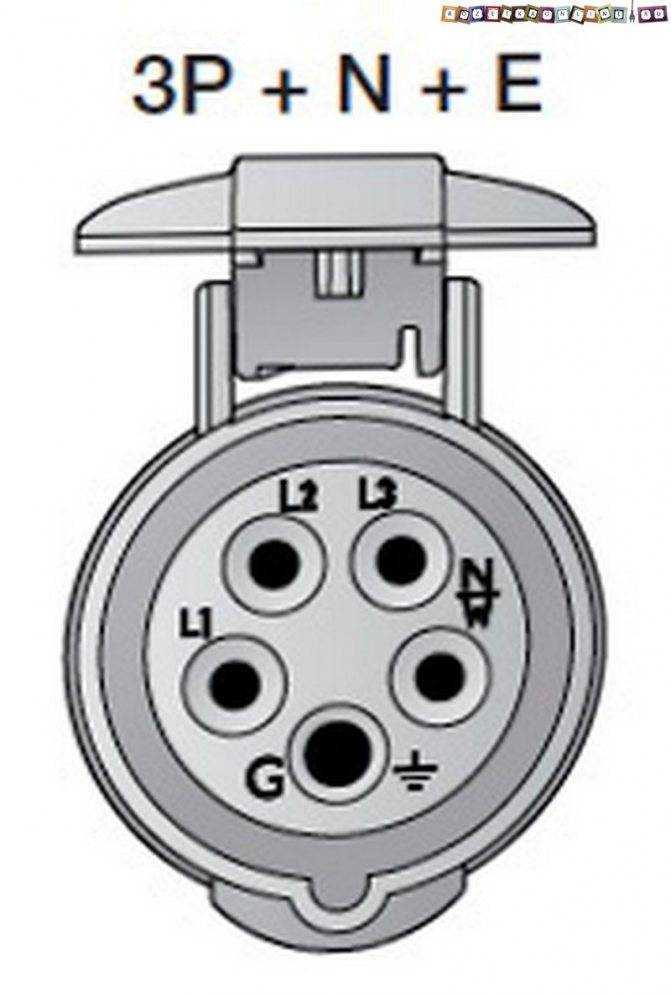

Другой вид разъемов оснащен 5 контактами и подключается по «звезде» (специальная схема). В таких устройствах есть 3 контакта (фазные), а пару остальных применяют в роли заземления и рабочего нуля. Для обеспечения повышенной защиты от токового поражения применяют особые трехфазные точки, а также вилки с 7 контактами. В них для всех отдельных фаз соответствует рабочий ноль, и для этого задействованы 6 контактов, а последний представляет собой заземление. В этой схеме подключения на всех фазах есть свое устройство защитного отключения (УЗО).



Обычно силовые разъемы применяют на линиях, которые питают переносное и стационарное оборудование с повышенной мощностью, применяемое в строительстве/промышленности/на транспорте и остальных областях. Материал корпуса – противоударный пластик или каучук на базе полиамидных смол. Он имеет высокую устойчивостью к температурным перепадам в пределах -40…+130 градусов, а еще к влиянию высокого уровня влаги и активных веществ.

Доп. защита от неожиданных прикосновений, влияния негативных внешний условий обеспечивается посредством герметизирующих крышек откидного типа или заглушек. Корпуса таких розеток могут быть сделаны во всевозможных вариантах. Главными модификациями стали монтажные розетки, наружные, с заглушками, тройные и наклонные с заглушками/без них, а также плоские для электрощитков.

Трехфазные линии, которые питают мощные нагрузки, обычно подключают к разъемам, которые могут работать при высоком уровне рабочего напряжения в пределах 430-600 В и токе от 30 до 40 А. огромные нагрузки появляются под влиянием линейного высокого межфазного напряжения в 380 В. Кабели и провода, по которым поступает питание к розетке, тоже рассчитано на большой ток и высокое напряжение. Это достижимо за счет увеличенной площади сечения и высокого качества проводниковой изоляции. Подключение таких розеток может быть произведено по разным схемам, и такая процедура очень ответственная и сложная, из-за чего для ее выполнения рекомендовано привлекать лишь квалифицированных мастеров.

Подробности

Схема подключения

Схему выбирают в соответствии с применяемыми бытовыми приборами. Большинство из них подключают в простые розетки на 220 В, но есть оборудование, для которого требуются именно трехфазные точки. На входе устанавливают автоматический трехполюсный выключатель на 40 А. К нему подключают 3 фазных и 1 нулевой провод. Далее, за автоматом монтируют такой же трехфазный счетчик.

После фазы будут распределены по нагрузкам, в том числе к ним подключают и силовые трехфазные точки. Для прокладывания линии внутри комнаты используют провода и кабели исключительно с медными жилами. В наружной сети допустимо применять кабельно-проводниковую продукцию с жилами из алюминия.

Схема подключения трехфазной розетки предусматривает наличие изоляции разных цветов, что промаркировано в соответствии по назначанию.

• Зелено-желтым цветом отмечают заземляющий РЕ-провод.
• Голубым цветом – рабочий нулевой провод.
• Провода фазы (L₁…L₃₎ могут быть обозначены разными цветами, обычно белым/красным/черным.

Такая маркировка является обязательной для всех обычных многожильных проводников. Если будет подключена трехфазная точка 16А с четырьмя контактами, то в схеме не будет заземляющего провода, а вместо заземления оборудования производится его зануление. Оно известно, как ТN-С система, которая объединяет нулевой и защитный проводник по общей длине электроцепи. В соответствии с применением, силовые розетки можно подключать по отдельности, и каждая отходит от силового щита или даже группами по шлейфовой схеме. Она нуждается в обязательном соблюдении полярности во время подключения контактов. В обратном случае, при разной контактной полярности, роторы электрических двигателей будут вращаться в различных направлениях, из-за чего агрегаты быстро испортятся.

Особенности подключения

Как сделать трехфазную розетку? После того, как рассмотрена теория, можно перейти к непосредственным практичным воздействиям. Обычное подключение трехфазной точки рекомендовано рассмотреть на примере типичных силовых устройств. Эту розетку оборудуют посредством защитной крышки и используют для наружной установки на стеновые поверхности. Вне зависимости от изготовителей, и все-таки они являются стандартными и подключают одними и теми же методами. Силовые трехфазные разъемы применяют не просто для промышленного оборудования, но и при домашних условиях в подключении электрических бойлеров, отопительных котлов, тепловых вентиляторов и остальных мощных устройств.

Подключение трехфазных розеток производится в несколько шагов. Прежде всего, ее разбирают на составные элементы посредством откручивания винтов для крепления, размещенных с лицевой части. Так в розеточную конструкцию входит внутренний механизм, основание, уплотнительное кольцо и защитная крышка. Также комплект дополнен резиновой заглушкой, используемой для скрытого типа подводки силового кабеля. Он входит через отверстие в розетку, которая находится в основании, куда и будет вставлена заглушка. В ней под кабель проделывают отверстие требуемого диметра.

Основание розеток закрепляют на стене, в предварительно выбранном месте. Выравнивание выполняют посредством уровня, а места отверстий для крепления, размещенных по углам разъема, отмечают маркером или карандашом. Крепление основание производится в соответствии со стеновым материалом, где оно будет монтировано. Большинство перегородок построены из кирпичей, и потому для устройства отверстия важен перфоратор. На гипсокартонных или деревянных стенах для фиксации можно применять лишь саморезы, без дополнительных отверстий. После того, как надежно зафиксировано основание в стене, можно начать подготовку силового вводного кабеля.

Его прокладывают до самой розетки заводят в основание. Кабельное сечение выбирают по проекту или по мощности подключаемого оборудования. Еще до монтажа трехфазной розетки, электросеть должна быть обесточенной. Кабельный конец стоит отметить так, чтобы гофрированная труба входила в розетку на 2-3 см, а жилы на 8-10 см. До подключения на гофрированную трубку предварительно надеваю кольцо для уплотнения, которое входит в розеточную конструкцию. После его регулируют так, чтобы был обеспечен свободный вход в пах, размещенный в основании. При этом гофра не должна быть слишком сжата или натянута.

После требуется выполнить непосредственное подключение кабеля. Для этого стоит снять защитную изоляцию таким образом, чтобы от края кольца для уплотнения осталось примерно 3-4 см. После кабельные жилы стоит расположить в определенном порядке и с каждой из них снять изоляции на расстоянии около 1-1.2 см. Стоит учесть, что жила защемления должна быть чуть короче остальных, а еще стоит снять больше изоляции. Оптимальную длину жил можно выбрать посредством установки в основании розеточного механизма. Так будет заметно, на какую длину их отрезать. Все жилы кабелей распределяют по клеммам розетке по нанесенной маркировке. В ней отмечены места подключения нулевого, фазного и заземляющего проводника. После монтажа проводников в клеммы, их стоит как можно лучше закрепить посредством крепежных болтов. В конце работ установите защитную крышку и розетка будет готова к работе.

Как подключить трехфазную розетку к сети 220 В

Довольно часто в быту применяют мощные электроплиты, которые потребляют ток от 40 до 50 А. Обычно такое оборудование подключают к выделенным линиям электрического питания. Подключение может быть выполнено напрямую от вводной клеммы, размещенной на задней части плиты, или через особые силовые разъемы, которые состоят из вилки и розетки. Обычно применяют второй вариант, который считается максимально удобным. Если нет желания ломать плитку из кафеля для скрытого типа проводки, можно применять накладную трехфазную розетку, которая оптимально подходит для подключения. Номинальный ток должен быть минимум 32 А.

В первую очередь кабель подключают к электрической плите по схеме, которая расположена справа сзади устройства. На ней схематично отображена колодка клемм, размещенная рядом, куда будут подключены проводники. Фазные контакты соединяют общей перемычкой. Вторая будет соединять нулевые контакты. Последний, т.е. 6 контакт нужен для подключения заземляющего провода. Как правило, перемычки установлены заранее, но на всякий случай рекомендовано проверять их наличие. Подключение к вилке стоит выполнять внимательно, и верхний контакт предусмотрен для провода заземления. Пара остальных, ноль и фаза, могут подключать любой провод. Самое важное, чтобы в силовых розетках все провода были размещены аналогично. В обратном случае неверное подключение вызывает короткое замыкание.

Рейтинг

( Пока оценок нет )

0 4 714.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

Трехфазная розетка: схемы подключения

В силовых линиях широко используется трехфазная розетка, составляющая вместе с вилкой единый разъем. Розетка оборудовано как минимум тремя контактами для подключения фаз и дополнительными контактами для рабочего нуля и заземления. Поскольку такие розетки используются в силовых трехфазных линиях и подключаются к мощным устройствам, через их контакты постоянно проходят высокие токи. Площадь сечения этих контактов должна быть большой, чтобы они могли выдерживать постоянные значительные нагрузки.

Содержание

Общие сведения о трехфазных розетках

Современная промышленность выпускает два основных вида контактных разъемов. Первый вариант с 4 контактами используется для передачи электроэнергии к нагрузке, подключенной по схеме «треугольник». Это широко распространенная розетка трехфазная с заземляющим контактом, в которой установлены 3 фазных контакта и 1 – заземления. Второй тип разъемов оборудован 5 контактами и подключается по схеме «звезда». В этих устройствах 3 контакта являются фазными, а 2 остальных используются в качестве рабочего нуля и заземления.

С целью обеспечения повышенной защиты от поражения электрическим током используются специальные трехфазные розетки и вилки с 7 контактами. В них каждой фазе соответствует свой рабочий ноль, для чего оказываются задействованными 6 контактов, а 7-й контакт является заземлением. В данной схеме подключения на каждой фазе устанавливается собственное устройство защитного отключения.

Как правило, силовые разъемы используются на линиях, питающих стационарное и переносное оборудование повышенной мощности, используемое в промышленности, строительстве, на транспорте и других областях. Материалом корпусов служит противоударный каучук или пластик на основе полиамидных смол. Он обладает высокой устойчивостью к перепадам температур в пределах от -40 до + 125 градусов, а также к воздействию повышенной влажности и активных веществ. Дополнительная защита от случайных прикосновений, воздействия неблагоприятных внешних условий обеспечивается с помощью герметизирующих откидывающихся крышек или заглушек.

Корпуса трехфазных розеток могут изготавливаться в различных вариантах. Основными модификациями являются монтажные розетки, розетки с заглушкой, наружные, тройные и наклонные розетки с заглушками и без заглушек, а также плоские устройства для электрических щитов.

Трехфазные линии, питающие мощные нагрузки, подключаются к разъемам, способным работать при высоком рабочем напряжении от 440 до 600 В и при токе 30-40 А. Большие нагрузки возникают под действием высокого линейного межфазного напряжения 380 вольт.

Провода и кабели, по которым питание поступает к розетке, также рассчитываются на большие токи и высокое напряжение. Это достигается за счет большой площади сечения и качественной изоляции проводников. Подключение трехфазных розеток может производиться по различным схемам. Данная процедура достаточно сложная и ответственная, поэтому для ее выполнения рекомендуется привлекать только квалифицированных специалистов.

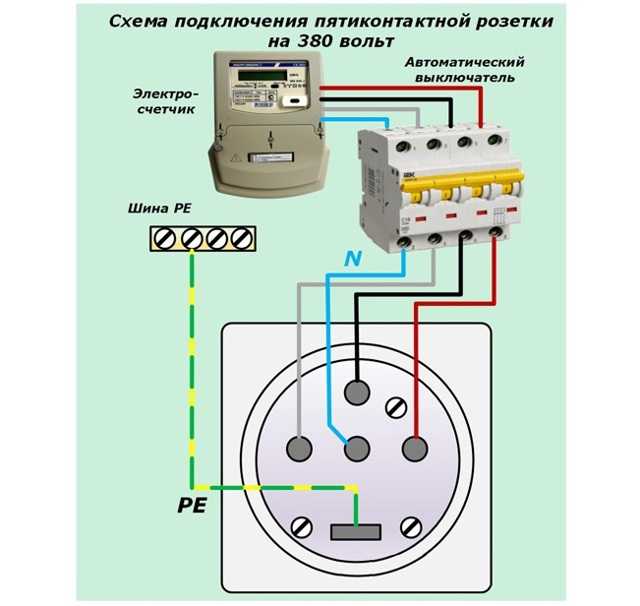

Схема подключения трехфазной розетки

Схема подключения выбирается в соответствии с используемыми бытовыми приборами. Большинство из них подключаются к обычным розетками на 220 В. Однако, существует оборудование, для которого может понадобиться именно трехфазная розетка.

На входе устанавливается трехполюсный автоматический выключатель на 40 ампер. К нему подключаются три фазных и один нулевой провод. После автомата устанавливается такой же трехфазный счетчик. Далее фазы распределяются по нагрузкам, в том числе к ним подключаются и розетки трехфазные силовые. Для прокладки линий внутри помещений применяются провода и кабели только с медными жилами. В наружных сетях допускается использование кабельно-проводниковой продукции с алюминиевыми жилами.

Схема подключения предусматривает наличие разноцветной изоляции, промаркированной в соответствии с их назначением.

• Желто-зеленым цветом обозначается заземляющий провод РЕ
• Голубым цветом – нулевой рабочий провод
• Фазные провода L1, L2 и L3 могут обозначаться любыми цветами, чаще всего – красным, черным и белым.

Эта маркировка является обязательной для всех стандартных многожильных проводников. Если подключается розетка трехфазная 16А с 4 контактами, в этом случае в схеме отсутствует заземляющий провод, а вместо заземление оборудования выполняется его зануление. Такое подключение известно, как TN-C система, объединяющая защитный и нулевой проводники по всей длине электрической цепи.

В соответствии с целевым использованием, силовые розетки могут быть подключены по отдельности, каждая из которых отходит от силового щита или целыми группами по шлейфовой схеме. Подобная схема требует обязательного соблюдения полярности при подключении контактов. В противном случае, при разной полярности контактов, роторы электродвигателей будут вращаться в разных направлениях, в результате агрегаты очень быстро выйдут из строя.

Как подключить трехфазную розетку

После рассмотрения теории можно переходить к непосредственным практическим действиям. Стандартное подключение трехфазной розетки рекомендуется рассматривать на примере типового силового устройства. Такая розетка оборудуется защитной крышкой и применяется для наружного монтажа на поверхности стен. Независимо от производителей, все они являются стандартными и подключаются одними и теми же способами. Трехфазные силовые разъемы используются не только с промышленным оборудованием, но и в домашних условиях для подключения водонагревателей, электрических котлов, тепловентиляторов и других мощных приборов.

Подключение трехфазной розетки выполняется в несколько этапов. Прежде всего она разбирается на отдельные части, путем откручивания крепежных винтов, расположенных с лицевой стороны. Таким образом, в конструкцию розетки входит основание, внутренний механизм, защитная крышка и уплотнительное кольцо. Кроме того, комплект дополняется резиновой заглушкой, применяемой для скрытой подводки силового кабеля. Он входит в розетку через отверстие, находящееся в основании, куда и вставляется эта заглушка. В ней под кабель проделывается отверстие нужного диаметра.

Основание розетки закрепляется на стене, в заранее выбранном месте. Выравнивание производится с помощью уровня, а места крепежных отверстий, расположенных по углам разъема, отмечаются карандашом или маркером. Крепление основания выполняется в соответствии с материалом стен, где оно будет установлено. Большинство перегородок сделаны из кирпича, поэтому для устройства отверстия понадобится перфоратор. На деревянных или гипсокартонных стенах для креплений можно использовать только саморезы, без каких-либо дополнительных отверстий.

После того как основание надежно зафиксировано в стене, начинается подготовка вводного силового кабеля. Он прокладывается до самой розетки и заводится в основание. Сечение кабеля выбирается по проекту или в соответствии с мощностью подключаемого оборудования. Еще до подключения трехфазной розетки, электрическая сеть должна быть обесточена. Конец кабеля нужно отметить таким образом, чтобы гофрированная труба заходила в розетку на 20-30 мм, а сами жилы – на 80-100 мм.

Перед подключением, на гофрированную трубку заранее надевается уплотнительное кольцо, которое входит в конструкцию розетки. Далее оно регулируется таким образом, чтобы обеспечивался свободный вход в пазы, расположенные в основании. При этом, гофра не должна быть излишне натянута или сжата.

На следующем этапе выполняется непосредственное подключение кабеля. С этой целью снимается защитная изоляция так, чтобы от края уплотнительного кольца ее оставалось около 30-40 мм. После этого жилы кабеля располагаются в определенном порядке и с каждой из них также снимается изоляция на расстояние примерно 10-12 мм. Необходимо учесть, что заземляющая жила делается немного короче относительно других, а изоляции нужно снять больше. Наиболее оптимальную длину жил можно подобрать, путем установки в основание механизма розетки. Тогда будет хорошо видно, на какую длину их отрезать.

Все кабельные жилы распределяются по клеммам розетки в соответствии с нанесенной маркировкой. В ней обозначены места подключения фазных, нулевого и заземляющего проводников. После установки проводников в клеммы, их нужно хорошо зафиксировать крепежными болтами. По окончании монтажа устанавливается защитная крышка, и трехфазная розетка готова к работе.

Как подключить трехфазную розетку к сети 220

Очень часто в быту используются мощные электрические плиты, потребляющие ток в пределах 40-50 ампер. Как правило, такое оборудование подключается к выделенным линиям электропитания. Подключение может выполняться напрямую от вводных клемм, расположенным на задней стенке плиты, или через специальные силовые разъемы, состоящие из розетки и вилки.

Чаще всего используется второй вариант, который считается более удобным. Если нет желания ломать кафельную плитку для скрытой проводки, может быть использована розетка накладная трехфазная, наилучшим образом подходящая для подключения. Ее номинальный ток должен быть не менее 32 А.

В первую очередь кабель подключается к самой электроплите по схеме, расположенной справа на задней стенке устройства. На ней схематично обозначена клеммная колодка, расположенная рядом, куда будут подключаться проводники. Фазные контакты соединяются общей перемычкой. Вторая перемычка соединяет контакты нуля. Последний, шестой контакт предусмотрен для подключения заземляющего провода. Обычно перемычки уже заранее установлены, однако на всякий случай рекомендуется проверить их наличие.

Кабель для электроплиты и варочной панели — тип и сечение, обзор марок, рекомендации по подключению

Какие розетки лучше ставить в квартире: самые популярные электрические приборы с защитой от детей и без нее, какие лучше брать и чем они отличаются

Кабель для электрической варочной панели: какая нужна проводка для подключения

Делаем электропроводку в бане своими руками: пошаговые инструкции, видео и схемы

Что такое фаза, ноль, земля в электрике и зачем они нужны

Как подключить розетку с заземлением — простые советы по монтажу и секреты профессионалов

Описание трехфазных вилок и розеток

20 мая 2021 г.

Часто спрашивают: «Могу ли я заменить вилку на моей машине на вилку с другим номиналом?»

Ответ: да, вы можете заменить вилку на другую, однако существуют некоторые правила относительно минимального номинала тока, который вы можете установить

Здесь мы говорим о вилках и розетках Австралии и Новой Зеландии, но концепция то же самое в большинстве стран. Проверьте свои местные законы, чтобы быть уверенным.

Давайте проясним терминологию, используемую ниже, чтобы вы понимали, о чем мы говорим.

• Вилка — это конец кабеля со штырями в нем
• Розетка — это соединение, в которое вставляется вилка, имеет отверстия для штырей и может быть на конце удлинителя на генераторе или просто на стене здание
• Нейтраль — Трехфазный кабель питания обычно имеет 3 фазы (L1, L2 и L3) и заземление (ближайшее к ключу на вилке или розетке). Обычно трех фаз достаточно для работы портативного оборудования, однако иногда оборудование потребует более низкого напряжения для управления. Это более низкое напряжение достигается за счет добавления нейтрального контакта в середине вилки или розетки.

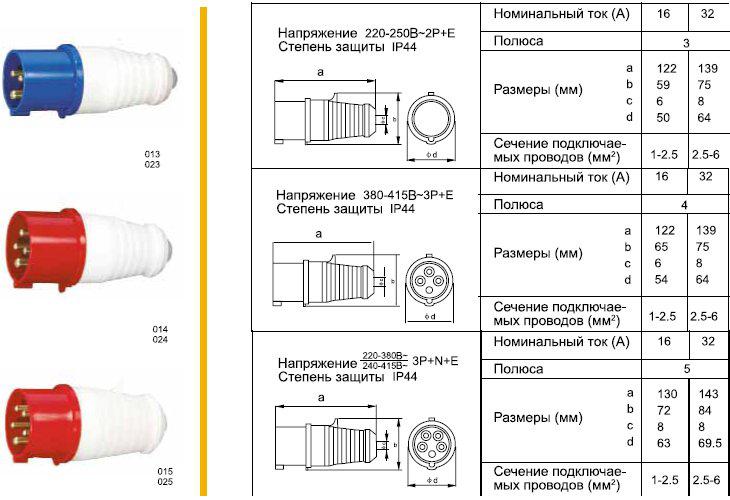

• 10A, 20A, 32A — это три наиболее распространенных размера трехфазных вилок и розеток, используемых в Австралии. «A» означает максимальный ток, на который рассчитана вилка.
• 4-контактный, 5-контактный — с каждым из вариантов 10A, 20A, 32A у нас также есть вариант, в котором 5-й контакт добавлен в центре. Сюда подключается нейтральный провод.

В качестве примера возьмем Satellite 650 Standard.

По умолчанию Satellite 650 Standard оснащен 4-контактной вилкой на 10 А.

• Для Satellite 650 не требуется нейтраль, поэтому он имеет 4-контактный штекер. Помните, что 5-контактный разъем нужен только в том случае, если машине требуется нейтраль, а она не нужна.
• Некоторые генераторы и здания имеют 5-контактные розетки, но кофемолке они не нужны, поэтому у них есть 4-контактная вилка.
• В Satellite 650 можно установить 5-штыревую вилку, но внутри вилки в любом случае не будет провода к центральному штырьку, так что в этом нет смысла.
• Если вам нужно установить вилку на 20 А или 32 А, это нормально, потому что машина потребляет меньше, чем они.

Практическое правило для трехфазных машин

• Вы всегда можете установить вилки большего размера, чем потребляет машина, но не меньше.
• Вы не можете подключить вилку на 10 А к машине, рассчитанной на 12 А.
• Вы не можете подключить вилку на 20 А к машине, рассчитанной на 21 А.
• Вы МОЖЕТЕ установить вилку на 32 А на любую машину с номиналом 32 А или ниже.
• Если для машины требуется нейтраль, на ней будет шнур с 5 проводами, поэтому в этом случае используйте 5-контактные вилки.
• Если для машины не требуется нейтраль, она будет иметь только 4 провода. Вы можете использовать 5-контактную вилку, но средний контакт будет качаться на ветру и не позволит вам подключить ее к обычной розетке в здании без 5-контактных розеток.

По этой причине некоторые подрядчики оснащают все свои машины током 32 А, чтобы никогда не возникало проблем с подключением.

Интересный факт.

• Вилки на 10 А и 20 А имеют одинаковый физический размер по всему периметру, за исключением того, что вилки на 10 А имеют прорезь внизу, а вилки на 20 А имеют плоскую часть.
• Это означает, что вилку на 10 А можно вставить в розетку на 20 А, а вилку на 20 А нельзя вставить в розетку на 10 А.

Технические новости

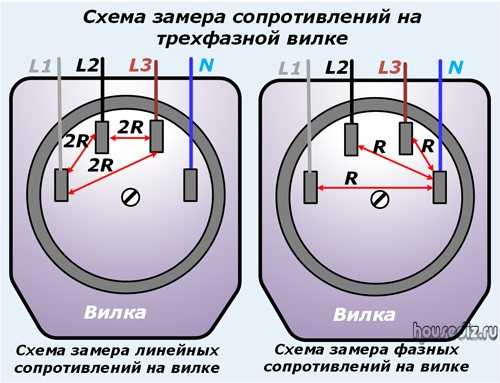

Как подключить трехфазную вилку?

3

3 ответа

Люк Уилкокс

ответил

Чтобы подключить трехфазную вилку, вам необходимо выполнить следующие шаги;

Убедитесь, что у вас есть фазовая система с одним напряжением на 360 градусов, помеченная 0.

Нарисуйте линию, представляющую мгновенное изменение напряжения во времени. Повторите цикл от 50 до 60 раз в зависимости от частоты сети вашей системы.

В зависимости от частоты питания вашей системы цикл может повторяться 50 или 60 раз.

Бесплатный усилитель беспроводного сигнала — домашний…

Включите JavaScript

Бесплатный усилитель беспроводного сигнала — самодельные усилители и работающие антенны

Убедитесь, что вы идентифицировали землю (зеленый), нейтраль (белый) и высокий ответвитель (оранжевый) в случае треугольной системы высокого ответвления.

Нейтральный провод позволяет системе поддерживать однофазные низковольтные приборы при использовании более высокого напряжения.

Однако следует отметить, что 3-фазная система может иметь нейтральный провод или даже работать без него.

В ситуациях с высоким распределением напряжения нагрузки могут быть подключены от одной фазы к другой. Это очень распространено. Цвета проводников представляют собой три фазы американского цветового кода.

Трехфазная система обычно имеет провода стандартного цвета. Это важно, так как позволяет электрику знать назначение различных проводов и куда они идут.

Например, если электрик знает, что провод, идущий к неисправной вилке, синего цвета, то он может устранить 2/3 оставшихся цепей.

Это очень важно, так как помогает электрикам избежать риска ненужного поражения электрическим током. Это также устраняет опасность возможного возгорания, особенно при подключении штекеров.

3-фазные вилки очень важны и обычно используются при расчетах мощности. Эти расчеты очень важны, особенно когда у кого-то есть однофазное оборудование, подключенное к аналогичным линиям электропередач с трехфазным оборудованием.

Значение этого заключается в том, что это помогает избежать повреждения оборудования, которое может быть вызвано подачей избыточной мощности.

поблагодарил автора.

брякнул это.

Артур Райт ответил

Во-первых, для того, чтобы это произошло, в вашем здании должна быть трехфазная проводка, но обычно это требуется только в коммерческих и промышленных целях

поблагодарил автора.
